Карта предназначена для организации труда рабочих при укладке железобетонных ригелей высотой 600 мм, длиной 5530 мм, массой 2,69 т.
Обозначение: | КТ 4.1-1.12-77 |
Название рус.: | Карта трудового процесса строительного производства. Укладка ригелей |
Статус: | действующий |
Заменяет собой: | КТ 4.1-1.12-67 |
Дата актуализации текста: | 01.10.2008 |
Дата добавления в базу: | 01.02.2009 |
Дата введения в действие: | 01.01.1977 |
Разработан: | Ростовский отдел ПИ Промстальконструкция Минмонтажспецстроя СССР 344000, г. Ростов-на-Дону, ул. Серафимовича, 42 |
Утвержден: | ВНИПИ труда в строительстве Госстроя СССР (01.01.1977) |
Опубликован: | ЦИТП Госстроя СССР № 1977 |
КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА | КТ-4.1-1.12-77 | |
Разработана Ростовским отделом ПИ Промстальконструкция Минмонтажспецстроя СССР * Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство | ||
УКЛАДКА РИГЕЛЕЙ | ||
Входит в комплект карт ККТ-4.1-1 Монтаж сборных железобетонных и бетонных конструкций промышленных зданий | ||
Взамен КТ-4.1-1.12-67 |
*344000, г. Ростов-на-Дону, ул. Серафимовича, 42.
1.1. Карта предназначена для организации труда рабочих при укладке железобетонных ригелей высотой 600 мм, длиной 5530 мм, массой 2,69 т.
1.2. Показатели производительности труда
| По карте | По ЕНиР |
Выработка на 1 чел.-день, ригелей | 5,34 | 3,50 |
Затраты труда на один ригель, чел.-ч | 1,5 | 2,3 |
2.1. Ригели укладывают на выверенные и закрепленные колонны после того, как бетон в стыках колонн и фундаментов достигнет 70 % проектной прочности.
Смещение осей ригелей относительно разбивочных осей на колоннах не должно превышать ± 5 мм; а отклонение высотных отметок опорных узлов ригелей ± 20 мм.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV разряда (М2) - 1
монтажники конструкций III разряда (М3, М4) - 2
3.2. Инструменты, приспособления и инвентарь
Наименование, назначение и основные параметры | ГОСТ, № чертежа | Количество, шт. |
1 | 2 | 3 |
Строп двухветвевой грузоподъемностью 5 т | Чертеж 4960Р ПИ Промстальконструкция ** | 1 |
Лестница приставная | Чертеж 4596 Р-27 того же ПИ | 2 |
Оттяжка из пенькового каната длиной 20 м | - | 2 |
Лом монтажный | ГОСТ 1405-72 | 2 |
Молоток-кирочка | ГОСТ 11042 -72 | 2 |
Рулетка | РС-20, ГОСТ 7502 -69 | 1 |
**125080, Москва, А-80, Волоколамское шоссе, 1.
4.1. Ригели монтируют при помощи крана. После выверки установленных ригелей электросварщик сначала прихватывает, а потом полностью приваривает их к закладнымдеталям колонн.

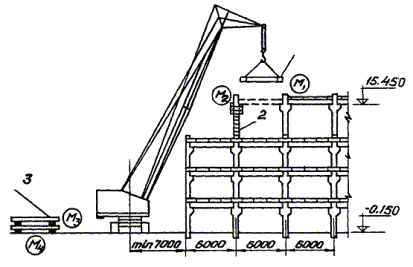

4.2. Организация рабочего места
1 -монтируемый ригель; 2 - приставная лестница; 3 - складированные ригели
4.3. График трудового процесса
Примечание. Закрепление ригелей электросваркойвыполняет электросварщик V разряда, невходящий в состав эвена монтажников.
4.4. Описание операций
Наименование операций, их продолжительность, * исполнители и орудия труда; характеристика приемов труда | |
1 | ПОДГОТОВКА РИГЕЛЕЙ К ПОДЪЕМУ; 16 мин; М3, М4; молотки-кирочки, рулетка Монтажники М3 и М4 подготовляют два ригеля к подъему - осматривают их, очищают закладные детали от ржавчины и наплывов бетона, проверяют геометрические размеры ригелей |

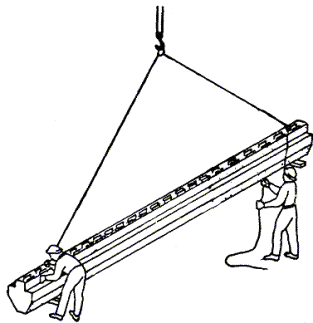

2, 4 | СТРОПОВКА РИГЕЛЕЙ И ЗАКРЕПЛЕНИЕ ОТТЯЖЕК, ПОДГОТОВКА К ПРИЕМУ РИГЕЛЕЙ; М1 - 14 мин; М2 - 7 мин; М3, М4 - 6 мин; строп, оттяжки, приставные лестницы, молотки-кирочки Монтажники М3 и М4 стропят один ригель двухветвевым стропом и прикрепляют к нему оттяжки. Монтажники М1 и М2, стоя на приставных лестницах, подготовляют место установки ригеля. Так же готовятся к приему второго ригеля |
5 | ПОДЪЕМ РИГЕЛЕЙ; 6 мин; М3, М4; строп, оттяжки Машинист крана подает ригель к месту установки. Монтажник М3 следит за подъемом и одновременно, вместе с монтажником М4, при помощи оттяжек удерживает ригель в нужном положении. Второй ригель поднимают так же |
6 | УСТАНОВКА, ВЫВЕРКА И ЭЛЕКТРОПРИХВАТКА РИГЕЛЕЙ; 16 мин; М1, М2; строп, ломы Монтажники М1 и М2 принимают ригель, рихтуют его ломами. Электросварщик прихватывает ригель сваркой к закладным деталям колонн |
7 | РАССТРОПОВКА РИГЕЛЕЙ; 4 мин; М1, М2; строп, оттяжки, лестницы, ломы Монтажники М1 и М2 после расстроповки каждого из ригелей, снимают оттяжки. Затем они спускаются на землю или перекрытие, переставляют приставные лестницы и переносят инструменты к следующим колоннам |
* На дваригеля.
СОДЕРЖАНИЕ
1. Область и эффективность применения карты.. 1 2. Условия и подготовка выполнения процесса. 1 |
