Карта предназначена для организации труда рабочих при монтаже железобетонных блоков шахт лифтов ШЛ-1 массой 3,7 т.
Обозначение: | КТ 4.1-0.9-77 |
Название рус.: | Карта трудового процесса строительного производства. Монтаж блоков шахт лифтов ШЛ-1 |
Статус: | действующий |
Дата актуализации текста: | 01.10.2008 |
Дата добавления в базу: | 01.02.2009 |
Дата введения в действие: | 01.01.1977 |
Разработан: | Трест Ленинградоргстрой 190121, Ленинград, Набережная Мойки, 122 |
Утвержден: | ВНИПИ труда в строительстве Госстроя СССР (01.01.1977) |
Опубликован: | ЦИТП Госстроя СССР № 1977 |
КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА | КТ-4.1-0.9-77 | |
Разработана трестом Ленинградоргстрой * Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство | ||
МОНТАЖ БЛОКОВ ШАХТ ЛИФТОВ ШЛ-1 | ||
Входит в комплект карт ККТ-4.1-26 Монтаж элементов жилых домов серии 1ЛГ-504Д | ||
Взамен КТ |
*190121, Ленинград, Ф-121, Набережная Мойки, 122.
1.1. Карта предназначена для организации труда рабочих при монтаже железобетонных блоков шахт лифтов ШЛ-1 массой 3,7 т.
1.2. Показатели производительности труда
2.1. До начала работ необходимо: закончить монтаж плит перекрытия предыдущего этажа; установить ограждения лестничных маршей и монтажного проема; вынести на перекрытие монтажные отметки для установки блока шахты; доставить блок шахты в зону действия башенного крана; установить в блоке шахты рабочий настил для монтажа оборудования лифта; доставить на рабочее место инструменты и приспособления.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3.1. Исполнители:
монтажные конструкций V разряда (М1) - 1
монтажник конструкций IV (М2) - 1
такелажник III разряда (Т) - 1
машинист крана V (К) - 1
электросварщик V (Э) - 1
3.2. Инструменты, приспособления и инвентарь
Наименование, назначение и основные параметры | ГОСТ, № чертежа | Количество, шт. |
Строп четырехветвевой грузоподъемностью 5 т | ГОСТ 19144-73 | 1 |
Рейка-отвес | Чертеж 615.00.00.00 треста Мосоргстрой* | 1 |
Столик-стремянка | Чертеж 2577.00.00.00 того же треста | 1 |
Ящик-контейнер стальной объемом 0,3 м3 для раствора | Чертеж 3182.00.00.00 того же треста | 1 |
Лом монтажный | ГОСТ 1405-72 | 2 |
Лопата для раствора | ГОСТ 3620-63 | 2 |
Кельма | ГОСТ 9533 -71 | 2 |
Ведро для воды | - | 1 |
Сварочный аппарат | СТЭ-300 | 1 |
Комплект инструментов электросварщика | - | 1 |
*113095, Москва, Ж-95; Б. Полянка, 51а.
4.1. Операции по монтажу блоков шахт лифтов выполняют в следующем порядке: подготовляют блок шахты к строповке; снимают крышку проема шахты лифта; подают строп к блоку и стропят его; устраивают растворную постель; поднимают и подают блок к месту монтажа; принимают, устанавливают, выверяют и расстроповывают блок; устанавливают крышку проема шахты лифта; устанавливают ограждение дверного проема; крепят блок электросваркой закладных деталей.
4.2. Допустимые отклонения:
а) верха боковых граней блока шахты от вертикали - не более 5 мм;
б) верха граней шахты на всю ее высоту - не более 30 мм.
4.3. Организация рабочего места
1 - блок шахты лифта; 2 - защитная крышка проема шахты лифта; 3 - ящик с раствором; 4 - ящик с инструментами; 5 - лом; 6 - рейка-отвес; 7 - ограждение дверного проема; 8 - столик-стремянка; 9 - лопата
4.4. График трудового процесса
Примечание. В затраты труда включено время наподготовительно-заключительные работы и отдых.
4.5. Описание операций
№ по графику | Наименование операции, их продолжительность, * исполнители и орудия труда; характеристика приемов труда |
1 | 2 |
1 | ПОДГОТОВКА БЛОКА К СТРОПОВКЕ; 2,5 мин; Т; лом, лопата Такелажник Т осматривает блок шахты лифта, проверяет прочность монтажных петель и наличие закладных деталей, при необходимости очищая их от грязи и наплывов раствора |

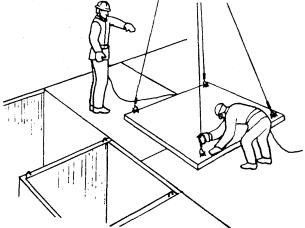

2, 3 | СНЯТИЕ КРЫШКИ С ПРОЕМА ШАХТЫ ЛИФТА; ПОДАЧА СТРОПА; М1, М2 - 1 мин; К - 2,5 мин; строп Монтажники М1 и М2 стропят крышку монтажного проема шахты лифта. Машинист крана К по команде монтажника М1 поднимает, а затем переносит и опускает крышку на перекрытие. Монтажники М1 и М2расстроповывают крышку, и монтажник М1 дает машинисту крана сигнал о подаче стропа к блоку |
4 | СТРОПОВКА БЛОКА; 0,5 мин; Т, К; столик-стремянка, строп, лом Такелажник Т, находясь на столике-стремянке, цепляет крюки стропа сначала за две монтажные петли блока, затем он переставляет столик-стремянку и стропит две другие петли блока. После чего он убирает столик-стремянку и отходит от блока на 4 - 5 м |
5 | ПОДЪЕМ И ПОДАЧА БЛОКА К МЕСТУ УСТАНОВКИ; 2 мин; Т, К; строп По сигналу такелажника Т машинист крана К приподнимает блок на 20 - 30 см. Убедившись в надежности строповки, такелажник дает команду переместить блок к месту установки. Машинист крана К плавно поднимает блок и подает его к месту установки |

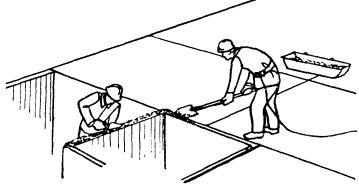

6 | УСТРОЙСТВО РАСТРОВОЙ ПОСТЕЛИ; 4 мин; М1, М2; ящик с раствором, лопаты, кельмы, ведро с водой, столик-стремянка Монтажники М1 и М2 при необходимости очищают и смачивают водой место опирания блока. Монтажник М1 подает лопатой из ящика раствор и, держа лопату наклонно, раскладывает его на верхних гранях блока. Монтажник М2 разравнивает кельмой и втапливает в раствор монтажные клинья для последующей выверки положения блока |
7 | ПРИЕМ, УСТАНОВКА И ВЫВЕРКА БЛОКА; 5 мин; М1, М2, К; рейка-отвес, лом По сигналу монтажника М1 машинист крана К подает блок к месту установки. Монтажники М1 и М2 принимают его на высоте 20 - 30 см над опорной поверхностью и разворачивают в нужном направлении. Затем по сигналу монтажника М1 машинист крана медленно опускает блок, а монтажники направляют его на ранее установленный и с помощью ломов совмещают наружные грани блоков. Монтажник М1 проверяет вертикальность установки блока рейкой-отвесом, плотно прижимая ее упорами к выверяемым плоскостям двух смежных стенок. Незначительные отклонения по вертикали монтажник М2 устраняет, осаживая завышенную сторону путем постепенного вытаскивания клиньев, для чего машинист крана по его сигналу приподнимает, а затем опускает блок |
8 | РАССТРОПОВКА БЛОКА; 0,5 мин; М1, К; столик-стремянка Машинист крана К по сигналу монтажника М1 ослабляет натяжение ветвей стропа. Монтажник М1 приставляет к установленному блоку столик-стремянку, поднимается на него и расстроповывает блок, поочередно вынимая крюки стропа из монтажных петель. Убрав столик-стремянку, монтажник М1 дает машинисту крана сигнал подать строп к крышке монтажного проема |
9 | УСТАНОВКА КРЫШКИ НА ПРОЕМ ШАХТЫ ЛИФТА; 1,5 мин; М1, М2, К; столик-стремянка Монтажник М2 стропит крышку и дает машинисту крана сигнал подать ее к установленному блоку. Монтажник М1, стоя на столике-стремянке, принимает и устанавливает защитную крышку, а затем расстроповывает ее |
10 | УСТАНОВКА ОГРАЖДЕНИЯ ДВЕРНОГО ПРОЕМА; 0,5 мин; М2 Монтажник М2 устанавливает инвентарное стальное ограждение дверного проема блока. При этом сначала он устанавливает вертикально две боковые вилки, заводит ограждение в проем, а затем, повернув вилки горизонтально, закрепляет ограждение на блоке |
12 | КРЕПЛЕНИЕ ПРЕДЫДУЩЕГО БЛОКА ЭЛЕКТРОСВАРКОЙ; 12 мин; Э; комплект инструментов электросварщика, сварочный аппарат Электросварщик Э, находясь на лестничной площадке, приваривает петли ранее смонтированного блока к закладным деталям вновь установленного. Причем предварительно электросварщик подгибает молотком петли, чтобы они оказались вплотную к закладным деталям и зачищает места сварки стальной щеткой. Сварной шов он накладывает по наружному и внутреннему контурам петли, следя за тем, чтобы высота катета была не менее 6 мм Блок шахты лифта ШЛ-1 1 - блок шахты лифта; 2 - рабочий настил |
* На один блок шахты лифта
