Настоящая карта предназначена для широкого внедрения рациональных методов и приемов труда, а также эффективных форм его организации - при подготовке поверхности под оштукатуривание. Карта может быть использована: при составлении и осуществлении на объектах строительства мероприятий по совершенствованию приемов, методов и форм организации труда рабочих на основе планов НОТ; при обучении рабочих в школах передового опыта, а также учебных комбинатах и курсах, осуществляющих подготовку и повышение квалификации рабочих и при индивидуально-бригадном методе обучения; при разработке технологических карт на строительные и монтажные работы, проектов и графиков производства работ.
Обозначение: | КТ 1-68 |
Название рус.: | Типовая карта трудового процесса строительного производства. Подготовка поверхности кирпичных стен под оштукатуривание (КТ-8-1-68) |
Статус: | действующий |
Дата актуализации текста: | 27.04.2010 |
Дата добавления в базу: | 27.04.2010 |
Дата введения в действие: | 01.01.1969 |
Разработан: | Центральная нормативно-исследовательская станция Управления организации труда и заработной платы Минстроя СССР |
Утвержден: | Минстрой СССР (01.01.1969) |
Опубликован: | Стройиздат № 1969 |
МИНИСТЕРСТВОСТРОИТЕЛЬСТВА СССР
УПРАВЛЕНИЕОРГАНИЗАЦИИ ТРУДА И ЗАРАБОТНОЙ ПЛАТЫ
______________
Центральная нормативно-исследовательскаястанция
ТИПОВАЯ КАРТА ТРУДОВОГО ПРОЦЕССА
СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА
«Подготовка поверхности кирпичных стен под оштукатуривание»
КТ-8-1-68
МИНИСТЕРСТВОСТРОИТЕЛЬСТВА СССР
Типовая карта трудового процесса строительного производства | КТ-8-1-68 |
Подготовка поверхности кирпичных стен под оштукатуривание. | Разработана Центральной нормативно-исследовательской станцией Управления труда и заработной платы Министерства строительства СССР |
Входит в комплект карт ККТ | КТ - 1 |
I. Назначение и эффективность применения карт II. Исполнители, предметы и орудия труда III. Условия и подготовка процесса |
Настоящая карта предназначена для широкого внедрениярациональных методов и приемов труда, а также эффективных форм его организации- при подготовке поверхности под оштукатуривание.
Карта может быть использована:
- при составлении и осуществлении на объектах строительствамероприятий по совершенствованию приемов, методов и форм организации трударабочих на основе планов НОТ;
- при обучении рабочих в школах передового опыта, атакже учебных комбинатах и курсах, осуществляющих подготовку и повышениеквалификации рабочих и при индивидуально-бригадном методе обучения;
- при разработке технологических карт на строительные имонтажные работы, проектов и графиков производства работ.
- при оптимизациикарт использован опыт работы бригад Главверхневолжскстроя,Главволговятскотроя Министерства строительства СССР, а такжедругих министерств и ведомств.
3.Эффективность применения карт
Рекомендуемые в картах эффективные приемы, методы иформы организации труда позволяют достигнуть выработки звену из2-х штукатуров в течение смены
подготовку поверхности под оштукатуривание ведут:
штукатур 3 разряда - III1
штукатур 2 разряда - III2
Набор инструмента длявыполнения процесса необходимо делать по «Альбому ручного инструмента дляпроизводства строительно-монтажных работ», выпуск I-
Нижедается характеристика на приспособления и инвентарь, не вошедшие в этот альбом.
№ п.п. | Наименование инструмента, приспособлений, инвентаря | Назначение инструмента | ГОСТ или организация, разрабатывавшая рабочие чертежи | Ед. изм. | Кол-во | Иллюстрации |
1 | Столик-подмости | для работы на II ярусе | 0-65023 | шт | 1 | См. КТ |
2 | Ведро | для воды, бензина или солярового масла | изготавливается промышленностью | шт | 2 | Ведро
|
3 | Ящик для раствора | Для хранения раствора | III-68068 | шт | 1 | Ящик для раствора
|
Приподготовке поверхности под оштукатуривание для выделки выбоин и раковин применяетсяцементно-известковый раствор марки 10 в количества
Перед началом работ до оштукатуриванию поверхностей должныбыть закончены общестроительные и монтажные работы. Здание (секция, этаж)сдается по акту под отделочные работы. Качество строительно-монтажных работдолжно соответствовать требованиям СНиП III-В.4-62 §§8; 4а; 8.5; 8.6; 8.8.
До каждого штукатура должны быть доведены техническиеусловия приемки данной работы согласно СНиП III-В.13-62, §§2.16; 2.20; 2.21, а также разработаны калькуляциизатрат труда и заработной платы, определены системы и формы оплатытруда, выписан и выдан наряд.
Инструмент, инвентарь и приспособления должны бытьопробованы и подготовлены к работе.
Для обеспечения нормальных санитарно-гигиенических условийтруда и отдыха необходимо:
а) оборудовать бытовые помещения для отдыха и приема пищи потиповому проекту и обеспечить рабочих индивидуальными шкафчиками, умывальником,электрокипятильником, горячей пищей, радиоприемником, технической литературой,газетами, аптекой; кроме того, целесообразно оформить бытовые помещенияплакатами, схемами, графиками по организации производства и труда, (допускаетсяприспособление одного из помещений здания под бытовые нужды бригадыштукатуров);
б) для благоприятного воздействия на психофизиологическоесостояние рабочих целесообразно улучшать производственную эстетику (инструменти приспособления окрашивать в спокойные тона, ручки инструмента полировать ит.д.);
в) рабочая одежда должна быть удобного покроя ииндивидуально подобрана (см. журнал «Строитель» № 3 -
г) для снижения утомляемости в работе должно бытьиспользовано время на отдых, включенное в нормы времени в размере,предусмотренном нормативами, указанными в «Основах методики техническогонормирования труда в строительстве» (НИИЭС ГОССТРОЯ СССР, выпуск-1-
При производстве работ по нанесению грунта приоштукатуривании внутренних кирпичных стен необходимо руководствоваться нормамии правилами по технике безопасности, изложенными в СНиП III-А.11-62 §§ 17.1; 17.5, 17.12 ипротивопожарными мероприятиями.
Качество и долговечность штукатурки в значительнойстепени зависит от подготовки поверхности, подлежащей оштукатуриванию.
Приступая к работе по подготовке поверхности коштукатуриванию, прежде всего, подготавливают рабочее место: устанавливаютстолики-подмости, приносит ведра для воды и солярового масла или бензина, атакже ящик для раствора.
После подготовки рабочего местаприступают к выполнению процесса. Учитывая, что при обрубке наплывов растворапыль будет осаждаться на стены, эту работу делают в первую очередь, затемочищают щетками поверхность от пыли, грязи, жировых и битумных пятен. Послеочистки поверхности от наплывов раствора, пыли и пятен заделывают растворомвыбоины и затирают их заподлицо с плоскостью стены.

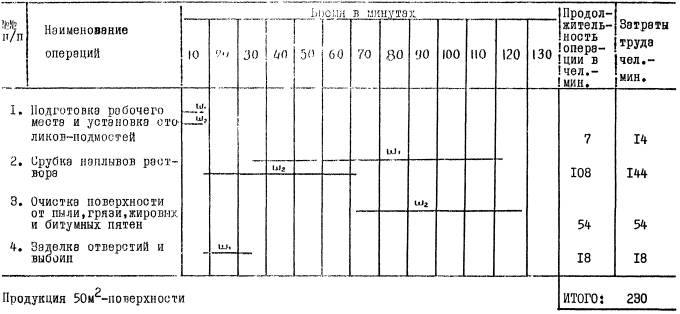

Графиктрудового процесса при подготовке поверхности кирпичных стен подоштукатуривание
Схемаорганизации рабочего места
Ш1и Ш2 -исходное положение рабочих
1 - столик - подмости
2 - ведро
3 - ящик для раствора
® - направление передвижениярабочих в процессе выполнения операции.
№ | Наименование элементов процесса (операций, движений) их продолжительность, орудия труда | Характеристика приемов труда, исполнители | Иллюстрации |
1 | Подготовка рабочего места и установка столика-подмостей Продолжительность 7 минут. | Штукатуры Ш1и Ш2 подносят необходимый инструмент, инвентарь и приспособления на рабочее место и устанавливают столик-подмости в рабочее положение. |
|
2 | Срубка наплывов раствора скребком, Продолжительность 108 мин. | Штукатур Ш2 очищает поверхность стен от наплывов схватывающегося раствора скребком, который направляет по поверхности стены резким движением в любом удобном направлении. После очистки поверхности скребком, при наличии отвердевших наплывов раствора их срубает штукатурным молотком (в начала смены). В порядка создания задела для выполнений последующих элементов операции в течение 30-35 мин. эту же работу выполняет и штукатур Ш1. На первом ярусе работа выполняется с пола, на втором - со столика-подмостей. |
|
3 | Очистка поверхности от пыли, грязи, жировых и битумных пятен. Продолжительность - 54 мин. | Штукатур Ш2 очищает поверхность от пыли волосяной щеткой маховым движением. Затем смачивает ветошь водой, очищает поверхность от грязи, а ветошью смоченной в соляровом масле или бензине - от жировых и битумных пятен. |
|
4 | Заделка отверстия, выбоин и углублений. Продолжительность - 18 мин. | Посла очистки поверхности от пыли пятен, грязи и битума, штукатур Ш1 заделывает углубления, выбоины и отверстия раствором, разравнивая его кельмой заподлицо с общей оштукатуриваемой поверхностью. На первом ярусе работа выполняется с пола, на втором - со столика-подмостей. |
|
Таким образом, распределение выполнения отдельных операциймежду штукатурами можно представить следующей таблицей:
№ п.п. | Наименование операций | Исполнители | |
Штукатур 3 разряда - Ш1 | Штукатур 2 разряда - Ш2 | ||
1 | Подготовка рабочего не ста и установка столиков-подмостей | + | + |
2 | Срубка наплывов раствора | + | + |
3 | Очистка поверхности от пыли, грязи, жировых и битумных пятен |
| + |
4 | Заделка отверстий, выбоин и углублений | + |
|
