Карты трудовых процессов рекомендованы к внедрению в строительное производство при высококачественной штукатурке кирпичных стен комплексно-механизированным методом.
Обозначение: | ККТ 8.0-6-82 |
Название рус.: | Карты трудовых процессов на высококачественную штукатурку кирпичных стен комплексно-механизированным методом.(КТ-8.0-6.1-82, КТ-8.0-6.2-82) |
Статус: | действующий |
Дата актуализации текста: | 27.04.2010 |
Дата добавления в базу: | 27.04.2010 |
Дата введения в действие: | 01.01.1983 |
Разработан: | Трест Мосоргстрой 113095, Москва, Б.Полянка, 51а ЦНИБ "Мосстрой" |
Утвержден: | Трест Мосоргстрой Главмосстроя (01.01.1983) |
Опубликован: | трест Мосоргстрой № 1983 |
ОРДЕНА ЛЕНИНА ГЛАВМОССТРОЙ ПРИМОСГОРИСПОЛКОМЕ
МОСОРГСТРОЙ
КАРТЫ ТРУДОВЫХ ПРОЦЕССОВ
НА ВЫСОКОКАЧЕСТВЕННУЮ ШТУКАТУРКУ
КИРПИЧНЫХ СТЕН
КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫМ МЕТОДОМ
Москва -1983
Карты трудовых процессов разработаны отделомпроектирования технологии отделочных работ треста Мосоргстрой (Л.К. Немцын,Т.И. Певзнер) совместно с нормативно-исследовательской станцией ЦНИБ «Мосстрой»(Л.Ф. Троицкая), согласованы с Управлением отделочных работ Главмосстроя (В.И.Малин) и одобрены ВНИПИ труда Госстроя СССР.
Карты трудовых процессовразработаны на основе изучения и обобщения опыта работы штукатуров СУ-163Управления строительства Главмосстроя (звено Щербаковой Н.Д., Щелкуновой А.И.,Кондратенко Н.Т.) и рекомендованы к внедрению в строительное производство привысококачественной штукатурке кирпичных стен комплексно-механизированнымметодом.
Содержание
1. Нормативные данные получены на основе наблюдения иотбора наиболее рациональных приемов труда с применением усовершенствованныхинструментов и приспособлений при высококачественной штукатурке стенкомплексно-механизированным методом. Выработка (В) на одного рабочего за сменусоставит:
Сокращение трудозатрат (Д) по сравнению с нормамиЕНиР § 8-8, табл. 2 составит:
2. Режим труда и отдыхапринят из условия оптимального темпа выполнения трудовых процессов всоответствии с основами «Методики технического нормирования труда встроительстве».
Карта трудового процесса строительного производства | КТ-8.0-6.1-82 |
Подготовка поверхности | Разработана трестом Мосгорстрой Главмосстроя с участием ЦНИБ «Мосстрой». |
Входит в комплект карт ККТ-8.0-6-82 на высококачественную штукатурку кирпичных стен комплексно-механизированным методом |
1.1. Карта предназначена для организации труда рабочих приподготовке поверхностей под высококачественную штукатурку.
1.2. Показатели производительности труда:
выработка на 1 чел.-дн., м2 - 49,26
затраты труда на
Примечание.В затраты труда входит время на подготовительно-заключительные работы (5 %) иотдых (10 %).
2.1. До начала работ по подготовке поверхностей подоштукатуривание необходимо:
закончить строительно-монтажные работы;
заделать места сопряжений оконных, балконных и дверныхблоков с элементами ограждений; установить подоконники внутри помещений;
устроить подготовку под чистые полы;
проложить все коммуникации и заделать коммуникационныеканалы;
смонтировать сети электрообеспечения, телефонизации,радиофикации, телевидения и др.;
остеклить световые проемы.
2.2. Поверхности, подлежащие оштукатуриванию, должны бытьтщательно очищены от пыли, грязи, жировых и битумных пятен, а также отвыступивших на поверхности солей.
2.3. В зимних условиях работы должны выполняться при наличиипостоянно действующих систем отопления и вентиляции, температура воздуха впомещении должна быть не нижа +10 °С,
2.4. Влажность кирпичных стен, подлежащих оштукатуриванию взимних условиях, не должна превышать 8 %.
2.5. В сухую погоду при температуре +23 °С и вышеоштукатуриваемые участки стен из кирпича необходимо увлажнить, предотвращаяотсос воды из раствора.
2.6. Работы должны выполняться при соблюдении правил техникибезопасности и охраны труда рабочих, согласно СНиП III-4-80 «Техника безопасности встроительстве».
штукатур IVразряда (Ш1) - 1
штукатур IIIразряда (Ш2) - 1
№ п.п. | Наименование, назначение и основные параметры | ГOCT, № чертежа, изготовитель | Количество, шт. |
1. | Скарпель для срубки наплывов | ТУ 22-2781-73 | 2 |
2. | Молоток слесарный | ГОСТ 2310-70 | 2 |
3. | Шнур разметочный в корпусе | ТУ 82-3937-76 | по необход. |
4 | Отвес от 200 | ГОСТ 7948-71 | 1 |
5. | Правило деревянное (для устройства маяков) | Черт. 389 треста Мосоргстрой | 2 |
6. | Рейкодержатель (для закрепления реек при устройстве маяков) | Черт. № 1231 треста Мосоргстрой | по необхоод. |
7. | Сокол разборный (для устройства марок и маяков) | ТУ 22-2757-73 | 2 |
8. | Кельма КШ (для устройства марок и маяков) | ГОСТ 9533-71 | 2 |
9. | Полутерок деревянный (для затирки маяков) | ТУ 22-2497-72 | 2 |
10. | Передвижной ящик для транспортирования раствора | Черт. 048.00.00 Управления механизации отделочных работ объединения Мосотделестрой | 1 |
11. | Двухвысотный складной столик-подмости | Черт. 298А.00.00 Управления механизации отделочных работ объединения Мосотделстрой | 2 |
4.1. Работы по подготовке поверхностей под оштукатуривание выполняются;в следующей последовательности:
срубка наплывов;
провешивание поверхности;
устройство марок;
устройство маяков
Условные обозначения:
1 -столик-подмости; 2 - ящикдля раствора; Ш1, Ш2 - штукатуры

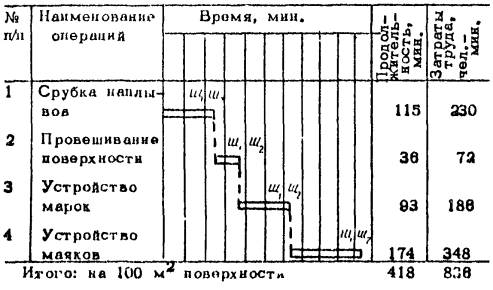

№ пo графику | Наименование операций, их продолжительностьх), исполнители, орудия труда |
1 | Срубка наплывов; 115 мин.; Ш1, Ш2; скарпель, молоток, столик-подмости. Штукатуры Ш1 и Ш2 производят срубку наплывов раствора при помощи скарпели и молотка (рис. 1). |

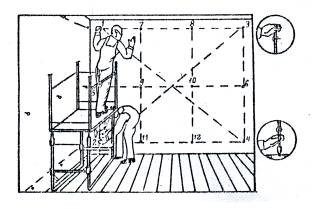

2 | Провешивание поверхности; 36 мин: Ш1, Ш2. отвес, шнур, молоток. В верхнем углу на расстоянии 30- |
3 | Устройство марок; 93 мин.; Ш1, Ш2; сокол, кельма, столик-подмости, ящик для раствора. Штукатуры Ш1, Ш2 (самостоятельно) делают марки из штукатурного раствора или гипсового теста. Раствор наносят вокруг гвоздей в виде небольших круглых бугорков диаметром 80- |
4 | Устройство горизонтальных маяков; 174 мин; Ш1, Ш2; рейка; рейкодержитель, сокол, кельма, полутерок, столик - подмости, ящик для раствора. Штукатур Ш1 прикладывает рейку в двум маркам, а штукатур Ш2 закрепляет ее рейкодержателями. В промежуток между стеной и рейкой наносят раствор при помощи кельмы. Раствор должен целиком заполнить этот промежуток. Сверху и снизу рейки избытки раствора снимают кельмой и подмазывают места, не заполненные раствором (рис. 4). После схватывания раствора рейку снимают. Раковины на маяках заделывают раствором и затирают полутерком. |
х) на
Карта трудового процесса строительного производства | КТ-8.0-6.1-82 |
Механизированное нанесение обрызга и грунта | Разработана трестом Мосгорстрой Главмосстроя с участием ЦНИБ «Мосстрой». |
Входит в комплект карт ККТ-8.0-6-82 на высококачественную штукатурку кирпичных стен комплексно-механизированным методом |
1.1. Карта предназначена для организации труда рабочих примеханизированном нанесении на поверхность обрызга и грунта.
1.2. Показатели производительности труда:
выработка на 1 чел.-дн., м2 - 94,1
затраты труда на
Примечание.В затраты труда входит время на подготовительно-заключительные работы (5 %) иотдых (10 %).
2.1. До начала работ по механизированному нанесению обрызгаи грунта необходимо:
подготовить поверхности согласно карте КТ-8.0-6.1;
проверить работу механизмов на холостом ходу;
обеспечить световую или звуковую сигнализацию междуштукатуром и машинистом;
тщательно осмотреть шланги, устранить изломы и перегибы;
во время работы категорически запрещается сгибать шланги,переносить шланги разрешается только после остановки растворонасоса;
промыть шланги известковым молоком.
2.2. Обрызг и грунт следует наносить ровным слоембез пропусков.
2.3. Толщина каждого слоя грунта не должна превышать
2.4. Растворы для обрызга и грунта должны процеживатьсячерез сетку с ячейками 3´3 мм. Подвижность процеженных штукатурныхрастворов в момент механизированного нанесения их на оштукатуриваемые поверхности должна соответствоватьглубине погружения стандартного конуса: дли слоев обрызга 8-
2.5. Транспортирование и хранение штукатурных растворов взимних условиях должны быть организованы таким образом, чтобы доставленный нарабочее место раствор имел температуру в момент нанесения его наоштукатуриваемые поверхности не менее +8 °С.
2.6. При выполнении работ необходимо соблюдать требованияСНиП III-21-73*«Отделочные покрытия строительных конструкций» и СНиП III-4-80 «Техника безопасности встроительстве».
штукатур IVразряда (Ш1) - 1
штукатур IIIразряда (Ш2) - 1
№ п.п. | Наименование, назначение и основные параметры | ГOCT, № чертежа, изготовитель | Количество, шт. |
1. | Комплексная установка для приема и подачи штукатурных растворов КУШР-2,7 | Опытный ремонтно-механический завод объединения Мосремстроймаш Главмонтажснецстроя | 1 |
2. | Установка для транспортирования растворов CО-48 | Прилукскнй завод строительно-отделочных машин | 2 |
3. | Поэтажный ящик для раствора | Черт. 315.00.00 Управления механизации отделочных pa6oт | 1 |
4. | Правило с оковкой (для разравнивания раствора) | Черт. 088А треста Мосоргстрой Главмосстроя | 1 |
5. | Полутерок деревянный (для разравнивания раствора) | ТУ 22-2497-72 | 1 |
6. | Кельма КШ (для насечки маяков) | ГОСТ 9533-71 | 2 |
7. | Лоток из досок, l = | Изготавливается по месту | по необход. |
8. | Скребок металлический с удлиненной ручкой (для очистки маяков) | Черт. 1233 треста Мосоргстрой Главмосстроя | 2 |
9. | Очки защитные | ГОСТ 12.4.011-75 | 1 |
10. | Двухвысотный складной столик-подмости | Черт. 298А.00.00 Управления механизации отделочных работ объединения Мосотделстрой | 2 |
|
3.3. Расход материалов на
4.1. Работы по механизированному нанесению обрызга и грунта выполняютсяв следующей последовательности:
нанесение обрызга;
очистка маяков от раствора;
нанесение 1-го слоя грунта;
разравнивание грунта;
очистка маяков от раствора;
нанесение 2-го слоя грунта;
разравнивание;
очистка маяков от раствора;
насечка маяков.
Товарный цементно-известковый раствор выгружают изавтомашины в приемный бункер установки КУШР-2,7, откуда он подается пометаллическому раствороводу на этажи. Растворовод имеет на каждом этаже отводыс трехходовыми кранами. Нанесение раствора методом соплования производится отустановки СО-48.

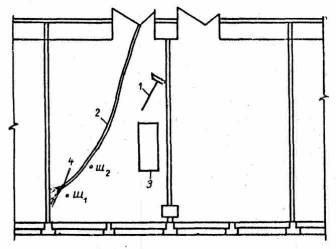

Условные обозначения:
1 - скребокметаллический; 2 - растворный шланг; 3 - столик-подмости; 4- форсунка Ш1 и Ш2 - штукатуры

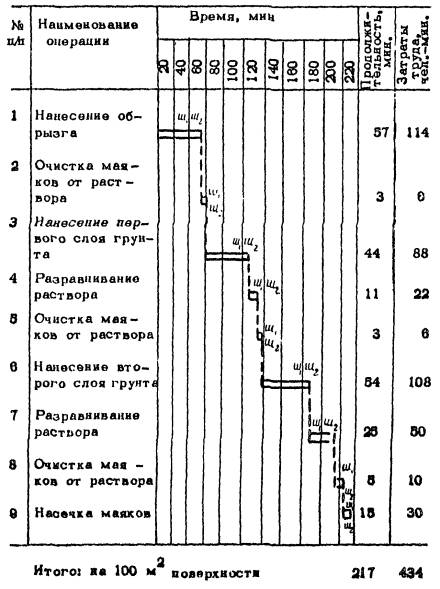

№ по графику | Наименование операций, их продолжительность х), исполнители, орудия труда |
1. | Нанесение обрызга; 57 мин.; Ш1 и Ш2; установка СО-48, лоток, кельма. Штукатур Ш1 производит нанесение обрызга на стены движением форсунки сверху вниз и слева направо, держа форсунку на расстоянии 80- |
2. | Очистка маяков от раствора; 3 мин.; Ш1 и Ш2. скребок металлический с удлиненной ручкой. Штукатуры Ш1 и Ш2производят очистку маяков от раствора при помощи скребков. |
3. | Нанесение 1-го слоя грунта; 44 мин.; Ш1 и Ш2, установка СО-48, лоток, кельма. Операции по нанесению грунта выполняется аналогично операции по нанесению обрызга (пункт 1). |
4. | Разравнивание раствора; 11 мин.; Ш1 и Ш2, правило с оковкой, полутерок, столик-подмости. Штукатур Ш1производит разравнивание нанесенного раствора правилом до получения ровной поверхности (рис. 2). Штукатур Ш2 в труднодоступных местах разравнивает раствор полутерком. |
5. | Очистка маяков от раствора; 3 мин.; Ш1 и Ш2, скребок металлический. Штукатуры Ш1 и Ш2производят очистку маяков от раствора при помощи скребков |
6. | Нанесение второго слоя грунта; 54 мин.; Ш1 и Ш2; установка СО-48, лоток, кельма. Приемы труда см. п. 1. |
7. | Разравнивание раствора; 23 мин.; Ш1 и Ш2; правило с оковкой, полутерок, столик-подмости. Приемы труда см. п. 4. |
8. | Очистка маяков от раствора; 5 мин.; Ш1 и Ш2; скребок металлический. Штукатуры Ш1 и Ш2производят очистку маяков от раствора при помощи скребков, а затем проверяют ровность поверхности контрольным правилом по маякам. |
9. | Насечка маяков; 15 мин.; Ш1 и Ш2; кельма, столик-подмости. Штукатуры Ш1 и Ш2производят насечку маяков, выполненных из цементно-известкового раствора, кельмой; гипсовые маяки вырубают и образовавшиеся пустоты заполняют цементно-известковым раствором. |
х) на 100 м2поверхности
Рис. 1
Карта трудового процесса строительного производства | КТ-8.0-6.3-82 |
Механизированное нанесение накрывочного слоя и затирка поверхности | Разработана трестом Мосгорстрой Главмосстроя с участием ЦНИБ «Мосстрой». |
Входит в комплект карт ККТ-8.0-6-82 на высококачественную штукатурку кирпичных стен комплексно-механизированным способом |
1.1. Карта предназначена для организации труда рабочих при механизированномнанесении накрывочного слоя с затиркой поверхности.
1.2. Показатели производительности труда:
выработка на 1 чел.-дн. м2 – 57,1;
затраты труда на
Примечание.В затраты труда входит время на подготовительно-заключительные работы (5 %) иотдых (10 %).
2.1. До начала работ необходимо:
подготовить к работе механизмы согласно KT-8.0-6.2-82, пункт 2.1;
при затирке штукатурки электрифицированными машинами, последниедо начала работ следует тщательно проверить, устранить неисправности и сделатьзаземление.
2.2. Нанесение накрывочного слоя производится послесхватывания последнего слоя грунта (время схватывания зависит оттемпературно-влажностного режима в помещении).
2.3. Толщина слоя накрывки после ее выравнивания и затиркидолжна составлять не более
2.4. При приеме штукатурных работ предъявляются следующиетребования (СНиП III-21-73*«Отделочные покрытия строительных конструкций»):
штукатурка должна быть прочно соединена с поверхностьюоштукатуренной конструкции и не отслаиваться от нее;
оштукатуренные поверхности должны быть ровными, гладкими счетко отделанными гранями углов, пересекающихся плоскостей, без следовзатирочного инструмента, потеков раствора, пятен и высолов;
трещины, бугорки, раковины, дутики, грубошероховатаяповерхность, пропуски не допускаются.
2.6. При выполнении работ необходимо соблюдать требования СНиП III-4-80 «Техникабезопасности в строительстве».
штукатур IVразряда (Ш1) - 1
штукатур IIIразряда (Ш2) - 1
№ п.п. | Наименование, назначение и основные параметры | ГOCT, № чертежа, изготовитель | Количество, шт. |
1. | Комплексная установка для приема и подачи штукатурных растворов КУШР-2,7 | Опытный ремонтно-механический завод объединения Мосремстроймаш Главмонтажспецстроя | 1 |
2. | Установка для транспортирования растворов CО-48 | Прилукский завод строительно-отделочных машин | 1 |
3. | Поэтажный ящик для раствора | Черт. 315.00.00 Управления механизации отделочных pa6oт объединения Мосотделстрой | 1 |
4. | Правило с оковкой (для разравнивания раствора) | Черт. 988А треста Мосоргстрой Главмосстроя | 1 |
5. | Полутерок деревянный (для разравнивания раствора) | ТУ 22-2497-72 | 1 |
6. | Правило контрольное | Черт. 389 треста Мосоргстрой Главмосстроя | 1 |
7. | Штукатурно-затирочный инструмент СО-88 | Даугавпилсский завод электроинструментов | 1 |
8. | Кельма КШ | ГОСТ 9533-71 | 2 |
9. | Терка пенопластовая | ТУ 22-3182-75 | 1 |
10. | Лоток из досок l = | Изготавливается по месту | по необход. |
11. | Очки защитные | ГОСТ 12.4.011-75 | 1 |
12. | Двухвысотный складной столик-подмости | Черт. 298А.00.00 Управления механизации отделочных работ объединения Мосотделстрой | 2 |
3.3. Расход материалов на
4.1. Работы выполняются в следующей последовательности:
нанесение накрывочного слоя;
разравнивание накрывочного слоя;
затирка оштукатуренной поверхности.

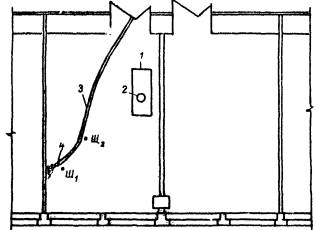

Условныеобозначения:
1 - столик-подмости; 2 - штукатурно-затирочныйинструмент; 3 - растворный шланг; 4 - форсунка; Ш1 и Ш2- штукатуры
№ по графику | Наименование операций, их продолжительностьх), исполнители, орудия труда |
1. | Нанесение накрывочного слоя; 66 мин.; Ш1 и Ш2;установка СО-48, лоток, кельма Штукатур Ш1производит нанесение накрывочного слоя на стены движением форсунки сверху вниз и слева направо, держа форсунку на расстоянии 80- |
| Рис. 1 |
х) на 100 м2 поверхности | |
2. | Разравнивание раствора; 51 мин.; Ш1 и Ш2;правило с оковкой, полутерок, столик-подмости. Штукатур Ш1производит разравнивание нанесенного раствора правилом до получения ровной поверхности (рис. 2). Штукатур Ш2 в труднодоступных местах разравнивает раствор полутерком.
Рис. 2 |
3. | Затирка поверхности; 240 мин.; Ш1 и; штукатурно-затирочный инструмент СО-88, терка пенопластовая, столик-подмости. Штукатур Ш1производит затирку поверхности круговыми движениями, передвигая затирочный инструмент по обрабатываемой поверхности. В процессе затирки поверхность смачивается водой, подаваемой от затирочного инструмента. После каждых 13-20 мин. работы инструмента следует устраивать 6-8-минутный перерыв для охлаждения электродвигателя (рис. 3).Штукатур Ш2 затирает моста, недоступные для затирочного инструмента, при помощи терки.
Рис. 3
|
