Утверждаю
Генеральный директор
ЗАО «ТехноНИКОЛЬ»
___________/Колесников С.А./
10 декабря 2007 г.
Инструкция
поприменению рулонных звукоизоляционных материалов
"Техноэласт-Акустик" и "Техноэласт-Акустик Супер"
| Согласовано: НИИСФ РААСН Директор ________________/Осипов Г.Л./ | Разработано: ЗАО «ТехноНИКОЛЬ» Руководитель направления «Специальные материалы» _______________/Фисюренко Д.А./ |
| Вед. Научный сотрудник лаборатории архитектурной акустики акустических материалов ________________/Градов В.А./ | Руководитель службы технической поддержки _______________/Колдашев С.Н./ |
| ОАО «ЦНИИПромзданий» Зам. Генерального директора ________________/Гликин С.М./ | Технический специалист _______________/Лычиц А.Н./ |
| Руководитель отдела кровель ________________/Воронин А.М./ | |
Москва 2007 г.
Современный ритм жизни в мегаполисахнесет в себе массу вредных воздействий, направленных на человека. Одним изнаиболее вредных воздействий является разнообразный шум: работающая офиснаятехника, шум двигателя автомобиля, производственные шумы. Среда, в которойнаходится человек, ограниченная помещением, должна иметь такие характеристики,которые создавали бы комфортные условия для труда или отдыха человека. Впоследние годы проблемам звукоизоляции уделяется все больше внимания: человекхочет чувствовать себя более защищенным от внешней среды, посторонних звуков ишума. Наука не стоит на месте, и развивается в соответствии с этими возросшимитребованиями, предлагая новые строительные материалы для решения этих проблем.
Наряду с воздушным шумом, в ограждающихконструкциях возникает и структурный шум - звук, распространяющийся в твердом теле,одной из форм которого является ударный шум под плитой перекрытия. Любоединамическое воздействие на несущую конструкцию передает по ней звуковыеколебания, которые, в конечном итоге создают звуковое давление на человека.
Компания ТехноНИКОЛЬ, являясь лидером нароссийском рынке гидроизоляционных мембран, не осталась в стороне от проблемызвукоизоляции. В результате плодотворной работы специалистов научного центракомпании совместно с НИИСФ РААСН были созданы материалы Техноэласт-Акустик иТехноэласт-Акустик Супер, применение которых в строительстве направлено наизоляцию ударных шумов, передающихся по несущей конструкции здания.
Настоящая инструкция распространяется наустройство изоляции от ударных шумов в конструкции плавающих полов, применяемыхв производственных, жилых, общественных, административных и бытовых зданиях.
В инструкции изложены характеристикизвукоизоляционных материалов Техноэласт-Акустик и Техноэласт-Акустик Супер,процедура укладки материалов, приведены конструкции плавающих полов.
При проектировании и устройстве полов,кроме указаний по укладке звуко- и гидроизоляционных материалов, должнывыполняться требования действующих норм проектирования, правил техникибезопасности по охране труда и противопожарной безопасности.
Техноэласт-Акустик (ТУ5763-005-72746455-2007) - материал рулонный звукоизоляционныйпрокладочный. Материал производится на основе звукоизоляционного стеклохолста, на одну сторону которогонанесен слой битумно-полимерного вяжущего, защищенного полимерной пленкой;применяется для устройства звукоизолирующих прокладок в конструкциях"плавающих полов" или других конструкциях, где требуется изоляция отударных шумов.
Внешний вид материала приведен на фото.
Структура материала Техноэласт-Акустик.
Техноэласт-АкустикСупер (ТУ 5763-005-72746455-2007) - материал рулонный звуко- игидроизоляционный. Производится на стекловолокнистой основе, на обе поверхностикоторой нанесено битумно-полимерное вяжущее, со слоем звукоизоляционного геотекстиля с одной стороны и полимернойзащитной пленкой с другой стороны полотна. Применяется для устройствазвукоизолирующих прокладок и гидроизоляции в конструкциях "плавающих полов"или других конструкциях, где требуется изоляция от ударных шумов и влаги.
Физико-механические свойства материаловприведены в таблице 1.
Структураматериала Техноэласт-Акустик Супер.
Таблица 1.
| Характеристики | Техноэласт-Акустик | Техноэласт-Акустик Супер |
| Вес 1 кв.м., кг (не менее) | 1,3 | 2,0 |
| Толщина материала (± 0,2), мм* | 2,5 | 4,8 |
| Усилие на разрыв, не менее, Н | 170 | 300 |
| Динамический модуль упругости при нагрузке 2 кПа, МПа, не более | 0,20 | 0,25 |
| Индекс снижения уровня ударного шума ∆ Ln, дБ, не менее | 21 | 23 |
| Гибкость на R=25 мм, ºС, не выше | - | -15 |
| Теплостойкость, ºС, не ниже | - | 85 |
| Водонепроницаемость при давлении 2 МПа, в течение 2 часов | - | абсолютная |
| Размеры рулона, м | 15×1 | 10×1 |
* - методика измерения толщины указана в ТУ наматериал.
3.1.Конструкция пола по плите перекрытия с устройством плавающей стяжкой:
Несущей конструкцией здесь может бытьмонолитный железобетон, пустотные и ребристые плиты перекрытия. Выравнивающиестяжки выполняются, как правило, по монолитному основанию. В случае, еслиповерхность монолитного железобетона ровная, выравнивающую стяжку можно невыполнять. Для ребристых и пустотных плит достаточно заделать стыки цементно-песчанымраствором.
Толщина выравнивающей стяжки должна бытьдостаточной для закрытия неровностей на несущем основании.
Толщина армированной цементно-песчанойстяжки задается в соответствии со СНиП 2.03.13«Полы» по действующим нагрузкам на покрытие пола. В случае если в качествефинишного покрытия используется паркетные доски или щиты, вместо армированнойцементно-песчаной стяжки можно использовать сборную стяжку из листов ГВЛ,фанеры, которая укладывается в два слоя вразбежку.
Звукоизоляционный материал укладываетсянепосредственно на выравнивающую стяжку под деревянные лаги звукоизолирующейосновой вниз таким образом, чтобы он выходил из-под лаги на величину не менее 20мм.
В случае, если необходимо выполнить еще игидроизоляцию пола, используют только материал Техноэласт-Акустик Супер,укладывая его по всей поверхности пола.
Для лаг используют нестроганые доски (ГОСТ2695-83*, ГОСТ 8486-86*Е)2-го и 3-го сортов из здоровой антисептированной древесины хвойных и мягкихлиственных пород, за исключением липы и тополя. Толщину лаг, опирающихсянепосредственно на звукоизоляционный материал следует принимать равной 40 мм ишириной 80 - 100 мм. Пролет лаг следует принимать не более 0,9 м. В покрытияхиз паркетных досок толщиной 25 мм, пролет лаг принимают 400 - 500 мм, впокрытиях их паркетных щитов - 300 - 400 мм. При больших эксплуатационныхнагрузках на пол, шаг лаг и их толщину следует устанавливать по расчету. Междулагами и стенами оставляют зазор 20 - 30 мм. Длина стыкуемых лаг должна быть неменее 2 м. Для изоляции от воздушного шума пролет между лагами может бытьзаполнен минераловатным утеплителем, обернутым в полиэтиленовую пленку.
Конструктив используется, как правило,при ремонте или замене финишного покрытия пола.
В конструкции с деревянными регулируемымилагами Техноэласт-Акустик укладывается под финишное покрытие пола. Выполнениевыравнивающей стяжки необязательно.
| Работу с материалом производят в хлопчатобумажных перчатках и спец. одежде (одежда должна быть из плотной ткани, обувь - мягкая, без каблуков). После подготовки поверхности для укладки материала в соответствии с п. 3.1., материал можно укладывать на основание. Рулон раскатывают по основанию, примеряют по месту. При примерке необходимо учитывать, что материал укладывают с заведением на стены до высоты финишного покрытия. При необходимости материал обрезают по размеру с помощью острого ножа. |
|
|
| |

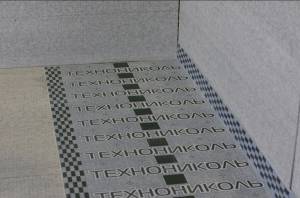

При укладке полотна материала в примыканиях квертикальным конструкциям, его загибают на высоту финишного покрытия.
Затем подвигают все полотно до плотного прилеганияк стенам. При необходимости место перегиба материала разравнивают.
В углу помещения полотно материала надрезаетсяножом на расстояние высоты подъема материала на вертикальную стенку.
Загибают вторую сторону полотна материала навертикаль и формируют сплошное звукоизоляционное покрытие в углу помещения.
Раскатывают соседнее полотно материала. Вдольполотна материала укладывают встык. В торцах рулона формируют нахлест не менее20 мм. Окончания двух рулонов соседних полотен разносят на расстояние на менее500 мм. Трубы, проходящие через плавающую стяжку, в обязательном порядкеоборачиваются Техноэластом-Акустик. После выполнения и высыхания стяжки, вслучае, если проводилась изоляция двух и более, рядом расположенных труб, пустотызаполняют монтажной пеной.
Рядом расположенные рулонысклеивают липкой лентой, шириной не менее 50 мм. Проклеивают продольные швы,поперечные нахлесты, перехлест материала в углу помещения, места прохода труботопления, и т.п.
Теперь можно делать стяжку пола, согласно СНиП 2.03.13«Полы» по действующим нагрузкам на покрытие пола.
Крепление плинтуса производят, как правило, к стенам.Между плинтусом и напольным покрытием оставляют зазор 1 - 2 мм.
В случае проводкитруб через пол (трубы отопления, колонны, и т.п.), их оборачивают материаломТехноэласт-Акустик или Техноэласт-Акустик Супер, причем таким образом, чтобыисключить касание плавающей стяжки.
Для фиксацииматериала Техноэласт-Акустик вокруг трубы, его обматывают скотчем.
Работу сматериалом производят в хлопчатобумажных перчатках и спец. одежде (одеждадолжна быть из плотной ткани, обувь - мягкая, без каблуков).
Послеподготовки поверхности для укладки материала в соответствии с п.3.1., материал можно укладывать на основание.
Ввиду того, что материалТехноэласт-Акустик Супер помимо звукоизоляции является еще и гидроизоляцией,процедура его укладки отличается от процедуры укладки материалаТехноэласт-Акустик.
Рулонраскатывают по основанию, примеряют по месту. При примерке необходимоучитывать, что материал укладывают с заведением на стены до высоты финишногопокрытия. При необходимости материал обрезают по размеру с помощью острогоножа.
Материал укладывают звукоизоляционнымгеотекстилем к основанию.
При укладке полотна материала впримыканиях к вертикальным конструкциям, его загибают на высоту до финишногопокрытия. Причем полотно материала укладывают геотекстилем к стене. В случаеесли кромка нахлеста приходится на устройство примыкания, ее срезают дозвукоизоляционного слоя.
В углу помещения полотно материаланадрезают ножом на расстояние высоты подъема материала на вертикальную стенку. Лепестокматериала освобождают от геотекстиля и приклеивают его с помощью фена горячеговоздуха.
Раскатывая соседний рулон, формируют продольный нахлест не менее 80 мм.При этом необходимо следить, чтобы звукоизоляционный слой вплотную прилегал ккромке соседнего рулона.
Нахлесты сваривают припомощи промышленного фена горячего воздуха.
Для формирования поперечного нахлеста от материала отделяют геотекстильна величину 150 мм, при этом следят, чтобы не был поврежден гидроизоляционный слой.
Места торцевых нахлестов также сваривают промышленным феном горячеговоздуха.
| Таким образом получается сплошное звуко- гидроизоляционное покрытие. |
|
Также длясоздания герметичных нахлестов можно использовать безосновные самоклеящиесяленты NICOBAND или Техноэласт-БАРЬЕР Мини.
| Непосредственно на материал Техноэласт-Акустик или Техноэласт-Акустик Супер укладывают плавающую стяжку. Толщину плавающей стяжки выбирают в соответствии со СНиП 2.03.13 «Полы» в зависимости от величины и интенсивности нагрузок, действующих на пол. Финишное покрытие выполняют после высыхания стяжки. Узел примыкания финишного покрытия выполняют в соответствии с рисунком. |
|
Местапримыканий к трубам, колоннам выполняют следующим образом.
Вырезаютзаготовку длиной, равной сумме высоты заведения материала на вертикаль инахлеста на горизонтальную поверхность (не менее 100 мм). Отделяют отбитумно-полимерного вяжущего геотекстиль и обматывают им вертикальнуюконструкцию до высоты финишного покрытия. Количество витков должно быть неменее одного. При необходимости скрепляют геотекстиль скотчем.
На оставшемсяот заготовки битумно-полимерном полотне делают надрезы на величину нахлеста.
Оборачиваютвокруг выступающей вертикальной конструкцией и сваривают феном горячего воздухакак вертикальный шов, так и нахлест материала на горизонталь.

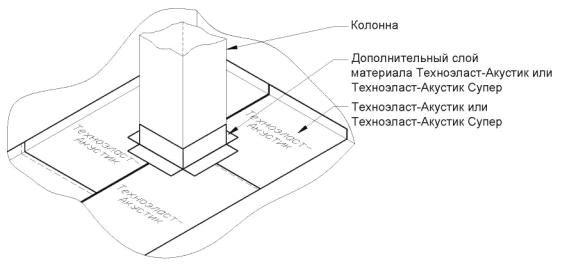

Узел колоннывыполняют тем же способом.
Службатехнической поддержки Компании "ТехноНИКОЛЬ"
тел. +7(495)925-57-75
факс. +7(495)925-81-55
e-mail: tehno@tn.ru
WEB: www.tn.ru
