ГОСТ Р МЭК 60204.1-99 «Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования»

Стандарт устанавливает требования и рекомендации к электрооборудованию промышленных машин и механизмов, обеспечивающие:
- безопасность персонала и имущества;
- согласованность реакций на управляющее воздействие;
- легкость обслуживания.

Обозначение: ГОСТ Р МЭК 60204.1-99
Название рус.: Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования
Статус: не действующий (Введен впервые)
Заменяет собой: ГОСТ 27487-87 «Электрооборудование производственных машин. Общие технические требования и методы испытаний»
Заменен: ГОСТ Р МЭК 60204-1-2007 «Безопасность машин. Электрооборудование машин и механизмов. Часть 1. Общие требования»
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.2001
Дата окончания срока действия: 01.07.2008
Разработан: ОАО "ЭНИМС"
Утвержден: Госстандарт России (17.12.1999)
Опубликован: ИПК Издательство стандартов № 2000

ГОСТ Р МЭК60204-1-99

ГОСУДАРСТВЕННЫЙСТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Безопасность машин

ЭЛЕКТРООБОРУДОВАНИЕМАШИН
И МЕХАНИЗМОВ

Часть 1

Общие требования

ГОССТАНДАРТРОССИИ

Москва

Предисловие

1 РАЗРАБОТАН «Экспериментальным научно-исследовательским институтомметаллорежущих станков» (ОАО «ЭНИМС»)

ВНЕСЕНТехническими комитетами по стандартизации ТК 70 «Станки» и ТК 331«Низковольтная коммутационная аппаратура распределения и управления»

2 ПРИНЯТ ИВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 17 декабря 1999 г. №541-ст

3 Настоящий стандарт представляет собой аутентичный текстмеждународного стандарта МЭК 60204-1 (1997-10), издание 4.0 «Безопасностьмашин. Электрооборудование машин и механизмов. Часть 1. Общие требования»

ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

1 Область применения. 5

2 Нормативные ссылки. 6

3 Определения. 7

4 Общие требования. 10

4.1 Общие положения. 10

4.2 Выбор оборудования. 11

4.3 Питание электроэнергией. 11

4.4 Окружающая среда и условия работы.. 12

4.5 Транспортирование и хранение. 13

4.6 Меры предосторожности при транспортно-грузовых операциях. 13

4.7 Установка и работа. 13

5 Зажимы питающих проводов, выключающие аппараты и отделители. 14

5.1 Зажимы питающих проводов. 14

5.2 Зажим внешнего провода защиты.. 14

5.3 Устройство отключения питания. 14

5.4 Расцепляющее устройство для предотвращения непредусмотренных повторных запусков. 16

5.5 Устройство для отключения электрооборудования. 16

5.6 Защита против несанкционированных, непреднамеренных и/или ошибочных соединений. 17

6 Защита от ударов (поражения) электрическим током.. 17

6.1 Общие положения. 17

6.2 Защита от прямого контакта. 17

6.3 Защита от непрямого контакта. 19

6.4 Защита путем использования системы безопасного сверхнизкого напряжения (БСНН) 20

7 Защита оборудования. 20

7.1 Общие положения. 20

7.2 Защита от сверхтоков (от токов короткого замыкания) 21

7.3 Защита двигателей от перегрузок. 22

7.4 Защита от аномальных температур. 23

7.5 Защита от прерывания или снижения напряжения питания и его последующего восстановления. 23

7.6 Защита от разностных частот вращения двигателей (разгона до разноса) 23

7.7 Защита с контролем токов утечки на землю.. 23

7.8 Защита от перекоса фаз. 24

7.9 Защита от перенапряжений при работе освещения и переключениях. 24

8 Эквипотенциальные соединения. 24

8.1 Общие требования. 24

8.2 Цепь защиты.. 24

8.3 Подсоединение к цепи защиты в целях обеспечения работоспособности оборудования. 26

9 Функции и цепи управления. 27

9.1 Цепи управления. 27

9.2 Функции управления. 28

9.3 Защита взаимной блокировкой. 31

9.4 Функции управления в случае отказа. 32

10 Операционный интерфейс и приборы управления, установленные на машине. 34

10.1 Общие положения. 34

10.2 Кнопочные выключатели. 34

10.3 Световые индикаторы и сигнальные экраны.. 35

10.4 Кнопочные выключатели с подсветом.. 36

10.5 Поворотные приборы управления. 36

10.6 Пусковое устройство. 37

10.7 Устройства аварийной остановки. 37

10.8 Устройства аварийного отключения. 37

10.9 Дисплеи. 38

11 Электронное оборудование. 38

11.1 Общие положения. 38

11.2 Основные требования. 38

11.3 Программируемое оборудование. 38

12 Аппаратура управления. Размещение, монтаж и защитные оболочки. 39

12.1 Общие требования. 39

12.2 Размещение и монтаж.. 39

12.3 Степени защиты.. 40

12.4 Оболочки, дверцы и отверстия. 40

12.5 Доступ к аппаратуре. 41

13 Кабели и провода. 41

13.1 Общие требования. 41

13.2 Провода. 41

13.3 Изоляция. 42

13.4 Максимально допустимый ток при нормальной работе. 42

13.5 Падение напряжения на проводах. 43

13.6 Минимальное поперечное сечение. 43

13.7 Гибкие кабели. 43

13.8 Коллекторные провода, щетки и контактные кольца. 44

14 Монтаж электропроводки. 46

14.1 Присоединение и прокладка проводов. 46

14.2 Идентификация проводов. 46

14.3 Монтаж электропроводки внутри оболочек. 47

14.4 Монтаж электропроводки вне оболочки. 48

14.5 Короба и соединительные коробки. 50

15 Электродвигатели и сопутствующее оборудование. 51

15.1 Общие требования. 51

15.2 Кожухи двигателей. 51

15.3 Размеры двигателей. 52

15.4 Монтаж двигателей. 52

15.5 Критерии выбора. 52

15.6 Защитные устройства для механического торможения. 52

16 Вспомогательное оборудование и освещение. 52

16.1 Вспомогательное оборудование. 52

16.2 Местное освещение машины и оборудования. 53

17 Сигналы оповещения и маркировочные знаки. 53

17.1 Общие положения. 53

17.2 Аварийные сигналы.. 54

17.3 Функциональная идентификация. 54

17.4 Маркировка аппаратуры управления. 54

17.5 Маркировочные знаки. 54

18 Техническая документация. 55

18.1 Общие положения. 55

18.2 Предоставляемые данные. 55

18.3 Требования к техническим документам.. 55

18.4 Основная информация. 55

18.5 Монтажные схемы.. 56

18.6 Блок-схема и функциональная схема системы.. 56

18.7 Схемы цепей (принципиальные схемы) 56

18.8 Руководство по эксплуатации. 57

18.9 Руководство по обслуживанию.. 57

18.10 Перечень конструктивных элементов. 57

19 Испытания и проверка. 57

19.1 Общие положения. 57

19.2 Непрерывность цепи защиты.. 58

19.3 Испытание сопротивления изоляции. 58

19.4 Испытание напряжением.. 58

19.5 Защита от остаточных напряжений. 58

19.6 Функциональные испытания. 58

19.7 Испытания после ремонта или модернизации. 58

Приложение А. Промышленные машины, охватываемые настоящим стандартом.. 58

Приложение В. Анкета по электрооборудованию машин. 61

Приложение С. Допустимый максимальный ток, защита проводов и кабелей в электрооборудовании машин от перегрузок и сверхтоков. 63

Приложение D. Понятия функций управления в случае аварии. 66

Приложение Е. Алфавитный указатель терминов. 66

Приложение F. Библиография*. 68

Введение

Настоящийстандарт устанавливает требования и рекомендации к электрооборудованию промышленныхмашин и механизмов, обеспечивающие:

-безопасность персонала и имущества;

-согласованность реакций на управляющее воздействие;

-легкость обслуживания.

Повышениерабочих характеристик не может быть достигнуто в ущерб вышеуказанным факторам.

Примерприменения этих требований представлен группой промышленных машин и механизмов,используемых в производстве дискретных компонентов, таких как машины,производственные системы или комплексы, выпускаемые серийно, отказ в работекоторых может иметь серьезные экономические последствия.

Рисунки1 и 2 даны для понимания связей между различными элементамипромышленной машины и вспомогательного оборудования. На рисунке 1 изображена функциональная схематиповой производственной системы (группа машин, работавших вместе всогласованном порядке), а на рисунке 2- схема машины и вспомогательного оборудования. На схемах представленыразличные элементы электрооборудования, о которых идет речь в настоящемстандарте.

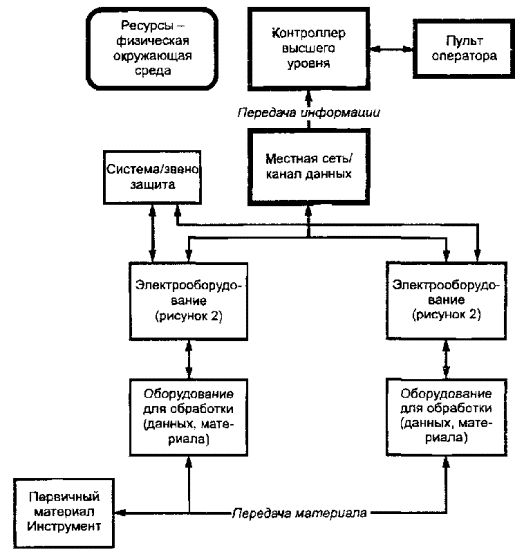

Рисунок 1 - Функциональная схема типовой производственной системы

Вскобках указаны пункты и подпункты настоящего стандарта.

Подразумевается,что на рисунках 1 и 2 представлена совокупность элементов,рассматриваемых вместе, включая защитные устройства, оснастку, вспомогательноеоборудование, программное обеспечение и документацию, составляющих промышленнуюмашину, и что одна или несколько работающих вместе машин с определенным уровнемуправления и контроля, по меньшей мере, представляют собой производственныйкомплекс или звено.

В некоторыхстранах приняты следующие различия:

4.3.1 Характеристики напряжения для питания в электрических сетяхобщего назначения приводятся в ЕН 50160:1994 Характеристики напряженияэлектрических сетей общего назначения (Европа).

Рисунок 2 - Функциональная схема типовой машины

7.3.2Разъединение нейтрального проводника требуется в TN-S системах питания (Франция).

10.7.2 Для реализации функции «аварийный стоп» применяютустройства без фиксации в разомкнутом состоянии во взаимосвязи с другимиустройствами, требующими повторного воздействия для восстановления работы(США).

13.6 Таблица 6. Поперечные сечения проводников применяются по стандарту AWG (США).

14.2.2 Для цветовой маркировки изоляции проводов защитных цепейиспользуют зеленый цвет (с желтой полосой или без) вместо сочетания зеленого ижелтого (США и Канада).

14.2.3Для цветовой маркировки изоляции заземленного нейтрального провода используютбелый или натуральный серый вместо ярко-голубого (США и Канада).

14.2.4 Желтый цвет используют в маркировке вместо оранжевого (вСША).

ГОСТ Р МЭК60204-1-99

ГОСУДАРСТВЕННЫЙСТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Безопасностьмашин

ЭЛЕКТРООБОРУДОВАНИЕМАШИН И МЕХАНИЗМОВ

Часть 1

Общие требования

Safety of machinery. Electrical equipment of machines. Part 1. Generalrequirements

Дата введения 2001-01-01

1Область применения

Настоящийстандарт распространяется на электрические и электронные системы и оборудование(далее - электрооборудование) для непереносимых вручную во время их работыпромышленных машин и механизмов (далее - машин), включая группу машин,работающих вместе в согласованном порядке (далее - целевые производственныесистемы). Исключение составляют системы более высокого уровня (например, приналичии функциональных связей между системами).

Примечания

1. В стандартетермин «электрический» используют в общем смысле - электронный и электрический(например, «электрическое оборудование» относится как к электрическому, так иэлектронному оборудованию).

2. В стандартетермин «персонал» относится к любому лицу или группе лиц, подготовленных иназначенных потребителем, ответственным за эксплуатацию и техническоеобслуживание машин.

Электрооборудование, на которое распространяется настоящийстандарт, охватывает все электрооборудования машины (п. 5.1), начиная с точки подключения его кисточнику питания.

Примечание - Требования к электрическим установкам зданий установленыв комплексе стандартов ГОСТ Р 50571.

Настоящий стандарт распространяется на электрооборудование,работающее от сети переменного тока при номинальном напряжении питания не более1000 В или постоянного тока не более 1500 В между фазами; номинальный диапазончастот должен быть не более 200 Гц. Для более высоких значений напряжения ичастот требования устанавливаются другими стандартами.

Настоящийстандарт является основным стандартом для обеспечения безопасности машин, и еготребования не могут ограничивать или сдерживать передовые разработки в областитехнологии. Стандарт не включает все требования (например, к защите, блокировкеили управлению), которые необходимы или устанавливаются другими стандартами илитехническими документами, предназначенными для защиты персонала не только отопасности поражения электрическим током, но и от других, связанных с ним,опасных воздействий на здоровье персонала. К машинам каждого типа должныустанавливаться, при необходимости, дополнительные требования, которые должнынеукоснительно соблюдаться для достижения надлежащей безопасности.

Внастоящий стандарт специально включено (но не ограничено только этим)электрическое оборудование промышленных машин, которые определены в 3.33 (в приложении А перечислены образцы машин, на электрическоеоборудование которых могут распространяться положения настоящего стандарта).

Специальныеи дополнительные требования могут предъявляться к электрооборудованию машин,которые:

-используются на открытом воздухе (то есть, вне зданий или других защитныхстроений);

-используют, подготавливают или производят легковоспламеняющиеся вещества(например, краски или опилки);

-применяются во взрывоопасных или легковоспламенимых средах;

-представляют особую опасность при выпуске некоторых материалов; используются вшахтах и на рудниках;

-являются швейными машинами или швейными узлами и системами (на которыераспространяется МЭК 60204-31 [1]);

-подъемные механизмы (которые значились в МЭК 60204-32 [2]).

2Нормативные ссылки

Внастоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ14254-96 (МЭК 529-79) Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ21991-89 (МЭК 447-74) Оборудование электротехническое. Аппараты электрические.Направление движения органов управления

ГОСТ28312-89 (МЭК 417-73) Аппаратура радиоэлектронная профессиональная. Условныеграфические обозначения

ГОСТ28330-89 (МЭК 34-1-83, МЭК 34-5-84, МЭК 34-7-72, МЭК 34-9-90, МЭК 34-11-78, МЭК34-14-82, МЭК 72-71) Машины электрические асинхронные мощностью от 1 до 400 кВтвключительно. Общие технические требования

ГОСТ 28763-90 (МЭК 757-83) Код дляобозначения цветов

ГОСТ29146.1-91 (МЭК 309-1-88) Соединители электрические промышленного назначения.Часть 1. Общие требования

ГОСТ29149-91 (МЭК 73-84) Цвета световой сигнализации и кнопок

ГОСТ30011.3-93 (МЭК 947-3-90) Низковольтная аппаратура распределения и управления.Часть 3. Выключатели, разъединители, выключатели-разъединители и комбинации спредохранителями

ГОСТ30011.5-93 (МЭК 947-5-1-90) Низковольтная аппаратура распределения управления.Часть 5. Аппараты и элементы коммутации для цепей управления. Раздел 1.Электромеханические устройства цепей управления

ГОСТ30030-93 (МЭК742-83) Трансформаторы разделительные и безопасные разделительныетрансформаторы. Технические требования

ГОСТР МЭК 332-1-96 Испытание кабелей на нераспространение горения. Часть 1.Испытания одиночного вертикально проложенного изолированного провода или кабеля

ГОСТР МЭК 536-94 Оборудование электротехническое и электронное. Классификацияэлектрического и электронного оборудования по способу защиты от пораженияэлектрическим током

ГОСТР МЭК 870-5-1-95 Устройства и системы телемеханики. Часть 5. Протоколыпередачи. Раздел 1. Форматы передаваемых кадров

ГОСТР 50020.3-92 (МЭК 621-3-79) Электроустановки для открытых площадок при тяжелыхусловиях эксплуатации (включая открытые горные разработки и карьеры). Часть 3.Общие требования к электрооборудованию и вспомогательной аппаратуре

ГОСТР 50030.2-94 (МЭК 947-2-89) Низковольтная аппаратура распределения иуправления. Часть 2. Автоматические выключатели

ГОСТР 50339.0-92 (МЭК 269-1-86) Низковольтные плавкие предохранители. Общиетребования

ГОСТР 50345-99 (МЭК60898-95) Малогабаритная электрическая аппаратура. Автоматическиевыключатели для защиты от сверхтоков бытового и аналогичного назначения

ГОСТ Р50462-92 (МЭК446-89) Идентификация проводников по цветам или цифровым обозначениям

ГОСТ30331.2-95 (МЭК 364-3-93)/ГОСТ Р50571.2-94 (МЭК 364-3-93)Электроустановки зданий. Часть 3. Основные характеристики

ГОСТ30331.3-95 (МЭК 364-4-41-95)/ГОСТР 50571.3-94 (МЭК364-4-41-92) Электроустановки зданий. Часть 4. Требования по обеспечениюбезопасности. Защита от поражения электрическим током

ГОСТ30331.7-95 (МЭК364-4-46-81)/ГОСТР 50571.7-94 (МЭК364-4-46-81) Электроустановки зданий. Часть 4. Требования по обеспечениюбезопасности. Отделение, отключение, управление

ГОСТ30331.8-94 (МЭК364-4-47-81)/ГОСТР 50571.8-94 (МЭК364-4-47-81) Электроустановки зданий. Часть 4. Требования по обеспечениюбезопасности. Общие требования по применению мер защиты для обеспечениябезопасности. Меры защиты от поражения электрическим током

ГОСТ30331.9-95 (МЭК364-4-473-77)/ГОСТР 50571.9-94 (МЭК364-4-473-77) Электроустановки зданий. Часть 4. Требования по обеспечениюбезопасности. Применение мер защиты от сверхтоков

ГОСТР 50571.10-96 (МЭК364-5-54-80) Электроустановки зданий. Часть 5. Выбор и монтажэлектрооборудования. Глава 54. Заземляющие устройства и защитные проводники

ГОСТР 50571.16-99 (МЭК60364-6-61-86) Электроустановки зданий. Часть 6. Испытания. Глава 61.Приемо-сдаточные испытания

3Определения

Внастоящем стандарте используют следующие термины с соответствующимиопределениями:

3.1 орган управления: Часть механизма прибора управления,на который оказывается силовое воздействие (МЭС 441-15-22).

Примечания

1 Орган управленияможет иметь форму ручки, рукоятки, кнопки, ролика, плунжера и т.д.

2 Некоторые органыуправления не требуют воздействия внешней силы, а только какого-либо действия.

3 См. также 3.32.

3.2 температура окружающей среды: Температуравоздуха или среды в том месте, где оборудование должно быть использовано (МЭС826-01-04).

3.3 ограждение: Элемент, обеспечивающий защиту от прямыхконтактов в обычных направлениях доступа (МЭС 826-03-13).

3.4 лоток для прокладки кабеля (или полка): Опорнаяконструкция в виде непрерывного основания с ребордами и без крышки.

Примечание -Кабельный лоток может быть перфорированный и неперфорированный (МЭС 826-06-07).

3.5 кабель-несущая система: Система закрытых оболочек, допускающаяразмещение на базе подвижных поверхностей и предназначенная для полной защитыизолированных проводов, кабелей, шнуров и также для размещения другогоэлектрооборудования (МЭС 826-06-04 с изменениями).

3.6 совпадающий: Действующий совместно; используется дляописания ситуации, когда два или несколько устройств управления активизированыв одно и то же время (но необязательно одновременно).

3.7 трубопровод: Закрытый элемент кабельной конструкциикруглого или иного сечения для прокладки изолированных проводов и/или кабелей вэлектрических установках, позволяющий производить их выемку и/или замену.

Примечание -Трубопроводы должны быть закрыты таким образом, чтобы имелась возможностьвставлять в них изолированные провода и/или кабели (МЭС 826-06-03).

3.8 цепь управления (машины): Цепь, служащая для управленияработой машины и защиты электрических силовых цепей.

3.9 прибор управления: Прибор, включенный в цепь управленияи используемый для управления работой машины (например, датчик положения,ручное оборудование управления, реле, электрораспределитель).

3.10аппаратура управления: Общий термин, применяемый к коммутационным аппаратам и их комбинациям с приборами управления,измерения, защиты и регулировки, которые к ним подсоединяют, а также к группамтаких аппаратов с соединениями, арматурой, кожухами и соответствующимиподдерживающими структурами, которые предназначены в основном для управленияустройствами, потребляющими электроэнергию (МЭС 441-11-03).

3.11 контролируемая остановка: Остановка движения машины врезультате, например, уменьшения сигнала управления до нуля после того, каксигнал остановки был распознан управляющим устройством, но при сохранениипитания от источников электроэнергии приводов машины во время процессаостановки.

3.12 числовой: Работающий с дискретными сигналами дляпредставления данных в виде чисел и других знаков.

3.13 прямой контакт: Контакт людей или домашних животных искота с активными, т.е. находящимися под напряжением частями (МЭС 826-03-05).

3.14 канал: Закрытый желоб, предназначенный специально дляразмещения и защиты электрических проводов, кабелей и электрических шин.

Примечание -Трубопроводы, кабель-несущая системы и короба под полом являются модификациямиканалов.

3.15 электрическая рабочая зона: Помещение или ограниченнаязона для размещения электрооборудования, доступ к которым возможен дляквалифицированных или предупрежденных лиц путем открытия двери или перемещениябарьера без ключа или специнструмента, и оборудованные специальнымипредупреждающими знаками.

3.16 электронное оборудование: Часть электрическогооборудования, включающая схемы, которые основываются в основном на электронныхустройствах и компонентах.

3.17 закрытая электрическая рабочая зона: Помещение илиограниченная зона для размещения электрооборудования, доступ к которым возможендля квалифицированных или предупрежденных лиц путем открытия двери илиперемещения барьера с применением ключа или специнструмента, и оборудованныеспециальными предупреждающими знаками.

3.18 оболочка: Элемент, обеспечивающий защиту оборудованияот определенных внешних влияний, а также защиту со всех сторон от прямыхконтактов (МЭС 826-03-12).

Примечание - Определение, взятое из МЭС, требует следующих поясненийв соответствии с ГОСТ 14254, 3.1:

а) оболочкиобеспечивают защиту людей или домашних животных и скота от доступа к опаснымчастям;

б) ограждения,решетки или все другие средства либо соединенные с оболочкой, либо размещенныепод оболочкой, приспособленные для предупреждения или ограничения проникновенияспециальных испытательных калибров, рассматривают как части оболочки, заисключением тех, которые могут быть демонтированы и сняты без помощи ключа илиинструмента.

Оболочка может быть в виде:

а)шкафа или ящика (коробки), установленного на машине или отдельно от нее;

б)отсека (секции), представляющего закрытое пространство и являющегося частьюконструкции машины.

3.19 оборудование: Общий термин, включающий оснащение,материалы, приспособления, устройства, механизмы, приборы, инструменты и другиепринадлежности, используемые в качестве частей электрической установки или всоединении с ней.

3.20 уравнительное (эквипотенциальное) соединение: Электрическоесоединение, подводящее к одному и тому же потенциалу различные незащищенные исторонние токопроводящие части (МЭС 826-04-09).

3.21 незащищенная токопроводящая часть: Проводящая частьэлектрооборудования, которой можно коснуться и которая обычно не находится поднапряжением, но в случае неполадки может стать таковой и представлятьопасность.

Примечание -Проводящая часть электрооборудования, которая может оказаться под напряжениемчерез незащищенную токопроводящую часть, не может считаться незащищеннойтокопроводящей частью (МЭС 826-03-02).

3.22 сторонняя токопроводящая часть: Проводящая часть, невходящая в состав электрического устройства и находящаяся обычно подпотенциалом земли (МЭС 826-03-03).

3.23 отказ (машины): Нарушение работоспособноститехнического объекта и неспособность выполнять требуемую функцию.

Примечания

1 После отказатехнический объект находится в неисправном состоянии.

2 «Отказом» являетсяпереход из одного состояния в другое при сохранении работоспособности, впротивоположность «дефекту», который является неработоспособным состоянием.

3 Понятие отказ, каконо определено, не применяется к техническим объектам, состоящим только изпрограммных средств (МЭС 191-04-01)

4 На практикетермины «отказ» и «дефект» используются как синонимы.

3.24дефект (неисправность): Состояние технического объекта, неспособноговыполнять требуемую функцию; в это понятие не входит неработоспособность,вызванная профилактическим обслуживанием или другими заранее предусмотреннымидействиями, или отсутствием внешних ресурсов.

Примечание -Дефект является часто следствием отказа технического объекта, но он можетсуществовать без предварительного отказа.

3.25 защитноеустройство: Элемент машины, используемый специально для защиты и служащийфизической преградой. В зависимости от своей конструкции защитное устройствоможет называться корпусом, коробкой, футляром, крышкой, покрытием, экраном,дверцей, защитным кожухом и т.д. (ИСО/ТР 12100-1 [34],3.22, с изменениями).

3.26 опасность:Возможная причина травмы или нанесение вреда здоровью (ИСО/ТР 12100-1 [34],3.5 с изменениями).

3.27 непрямойконтакт: Контакт людей или домашних животных и скота с незащищеннымитокопроводящими частями, которые оказались под напряжением в результатенеисправности (МЭС 826-03-06).

3.28 предупрежденноелицо: Человек, проинструктированный или находящийся под присмотромквалифицированного лица, понимающий опасность, которую представляет собойэлектричество, и способный избежать ее (МЭС 826-09-02 с изменениями).

3.29 блокировка(для защиты): Устройство, объединяющее одно или несколько защитныхустройств или аппаратов с системой управления и/или всей или частьюэлектросети, питающей машину.

3.30 ограничивающееустройство: Устройство, которое удерживает машину или ее элемент от превышения предусмотренногопредельного значения (например, предельное перемещение, предельное давление)(ИСО/ТР 12100-1 [34],3.23.7).

3.31 токоведущаячасть: Провод или электропроводящая часть, находящиеся под напряжением принормальной работе, а также нулевой провод, за исключением, при определенныхусловиях, провода PEN.

Примечание -Этот термин не подразумевает в обязательном порядке риск удара (поражения)электрическим током (МЭС 826-03-01).

3.32 исполнительныймеханизм: Силовой механизм, воздействующий на движение машины.

3.33 машинаи механизм: Комплекс узлов или компонентов, соединенных вместе длявыполнения конкретной функции технологической обработки, перемещения илиупаковки материала, по крайней мере один из которых движется благодаря органамуправления машины, силовым цепям и цепям управления и т.д.

Термин «машина и механизм»также относится к группе машин, которые организованы и управляются таким образом,чтобы выполнять общую функцию.

3.34 маркировка:Знаки и надписи, служащие для идентификации типа компонента или устройства,установленные изготовителем этих компонентов или устройств.

3.35 нулевойпровод (символ N):Провод, соединенный с нейтральной (нулевой) точкой сети и обладающийвозможностью передачи электроэнергии (МЭС 826-01-03) (ИСО/ТР 12100-1 [34],3.22 с изменениями).

3.36 заграждение:Элемент, препятствующий случайному прямому контакту, но не мешающийобдуманным действиям (МЭС 826-03-14).

3.37 сверхток: Любойток, превышающий номинальную величину. Для проводов номинальной величинойявляется допустимый ток (МЭС 826-05-06).

3.38 токперегрузки (цепи): Отношение время/ток для цепи, в которой превышенадопустимая максимальная нагрузка, когда цепь находится в исправном состоянии.

Примечание -Не следует использовать термин «перегрузка» как синоним сверхтока.

3.39 разъем:Комбинация вилки и розетки, кабельное соединение или приборное соединение всоответствии с ГОСТ 29146.1.

3.40 плюсоваяоперация отключения (элемента контактного узла): Операция разделенияконтактов, являющаяся результатом непосредственного воздействия (движения) наорган управления и осуществляемаяпри помощи неэластичных деталей (например, без пружин) (ГОСТ 30011.5, раздел 3,2.2).

3.41 силовая цепь: Цепь, передающая энергию от сети кэлементам оборудования, используемым непосредственно для выполненияпроизводственных операций, а также к трансформаторам, питающим цепи управления.

3.42 цепь защиты: Совокупность проводов защиты иэлектропроводящих частей, используемых для защиты от последствий короткогозамыкания при повреждении изоляции.

3.43 защитный провод: Провод, необходимый в определенноймере в качестве защитного средства от поражения электрическим током ипредназначенный для электрического соединения между некоторыми из следующихдеталей:

-незащищенные токопроводящие части;

-сторонние токопроводящие части;

-основной заземляющий зажим (МЭС 826-04-05 с изменениями).

3.44 резервирование: Использование более чем одногоустройства или системы, или одной части (узла) устройства или системы для того,чтобы в случае возможного отказа одного из них в ходе выполнения своей функции,в распоряжении находился другой (узел, устройство, система и т.д.) дляобеспечения продолжения вышеупомянутой функции.

3.45 условное буквенно-цифровое обозначение: Кодифицированныйсимвол, служащий для обозначения элемента на схеме, диаграмме и оборудовании.

3.46 риск: Сочетание вероятности случайности и тяжестивозможной травмы или нанесение вреда здоровью в опасной ситуации (ИСО/ТР12100-1 [34]).

3.47 безопасный рабочий режим: Методы работы, уменьшающиериск.

3.48 предохранительное устройство: Защитное устройство илиприспособление, используемое как мера безопасности для защиты людей от явнойили скрытой опасности.

3.49 защита: Меры безопасности с использованиемпредохранительных устройств и приспособлений для защиты людей от опасностей,которые не могут быть исключены или уменьшены в достаточной степени во времяконструирования.

3.50 рабочая площадка: Площадка, на которой обычнонаходится человек при работе или обслуживании электрооборудования.

3.51 ток короткого замыкания: Сверхток, возникающий в результатекороткого замыкания из-за дефекта или неправильного подключения в электрическойцепи (МЭС 444-11-07).

3.52 квалифицированное лицо: Человек, имеющий специальнуюподготовку и опыт, позволяющие ему снизить риск и избежать опасности, которуюпредставляет собой электричество (МЭС 826-09-01 с изменениями).

3.53 поставщик: Субъект (например, изготовитель, подрядчик,субподрядчики по монтажу или внедрению), который поставляет оборудование илипредоставляет услуги, связанные с машиной.

Примечание -Потребитель может выступать в качестве своего собственного поставщика.

3.54 коммутирующее устройство: Устройство, предназначенноедля обеспечения или прерывания подачи тока в одну или несколько электрическихцепей (МЭС 441-14-01).

Примечание -Коммутирующее устройство может выполнять одну или обе эти функции.

3.55 зажим: Проводящая деталь устройства, включающаяэлектрическое соединение для подвода наружных цепей.

3.56 неконтролируемая остановка: Остановка движения машины,которая осуществлялась в результате отключения провода питания отисполнительных механизмов (приводов), когда все тормоза и/или другиемеханические устройства остановки активизированы.

3.57 потребитель: Субъект, который использует машину исвязанное с ней электрическое оборудование.

4 Общиетребования

4.1 Общие положения

Настоящийстандарт распространяется на электрооборудование, используемое с промышленнымимашинами различного назначения и группой машин, работающих вместескоординированным образом. Риск, связанный с потенциально опасными явлениями приобращении с электрооборудованием, должен считаться элементом общих требованийпри оценке опасности машины. Это позволит установить допустимый уровень риска инеобходимых мер безопасности для защиты людей, чье присутствие возможно в зонеэтих явлений, сохраняя, однако, допустимые рабочие характеристики машины и ееэлектрооборудования. Опасные явления, не ограничиваясь перечисленными, могутвключать:

-отказы или дефекты электрооборудования, ведущие к возможности удараэлектрическим током или появлению огня (возгоранию) от электрической искры илиперегрева;

-отказы или дефекты в цепях управления (или компонентов, или в устройствах,связанных с цепями), ведущие к нарушению работы машины;

-изменение или прерывание питания от внешних источников мощности и отказы илидефекты цепей питания, ведущие к нарушению работы машины;

-потеря проводимости в цепях, имеющих скользящие или вращающиеся контакты,нарушающие функции безопасности;

-электрические помехи (например, электромагнитные, электростатические, радиопомехи)от источников, расположенных с внутренней или внешней стороныэлектрооборудования;

-накопленная энергия (либо электрическая, либо механическая);

-звук, уровень которого может причинить вред здоровью человека.

Мерыбезопасности сочетают меры, принятые на этапе разработки и конструирования ивыполненные при установке, доводке и использовании оборудования потребителем. Впервую очередь меры предосторожности для уменьшения риска должныразрабатываться на стадии конструирования. Когда это невозможно, должна бытьпредусмотрена защита.

Использованиеприведенной в приложении В анкетынеобходимо для облегчения выработки соглашения между потребителем и поставщикомпо вопросам как основных условий, так и дополнительных требований со стороныпотребителя к электрооборудованию. Эти дополнительные требования предназначеныдля того, чтобы:

-обеспечить дополнительные характеристики безопасности, которые зависят от типамашины (или группы машин) и ее применения;

-облегчить обслуживание и ремонт, и

-обеспечить безопасность в работе и легкость в управлении.

4.2Выбор оборудования

Составныеэлементы и электрические устройства должны быть пригодны к применению в томместе и в условиях, для которых они предназначены, и отвечать требованиямсоответствующих стандартов.

4.3 Питаниеэлектроэнергией

4.3.1Электрооборудование должно быть пригодно для работы в условиях:

-согласно 4.3.2 или 4.3.3, или

-как оговорено потребителями (приложение В), или

-как оговорено поставщиком электроэнергии для случаев ограничения по источникупитания (бортовой генератор).

4.3.2 Питаниепеременным током

Напряжение

Постоянный режим: 0,9 - 1,1 номинального значения

Частота

0,99-1,01 номинального значения в постоянном режиме.

0,98-1,02 на короткий период.

Примечание - Значения для короткого периода могут быть указаны потребителем (приложение В)

Гармоники

Гармонические искажения, не превышающие 10 % действующего значения общего напряжения между проводами под напряжением (сумма для гармоник 2-5).

Дополнительное гармоническое искажение, равное 2 % общего действующего напряжения между проводами под напряжением (сумма от 16 до 30-й гармоники)

Несимметрия напряжения питания от трехфазной сети

Ни напряжение составляющей обратной последовательности, ни напряжение составляющей нулевой последовательности не должны превышать 2 % напряжения прямой последовательности

Пики (максимум) напряжения

Не должны длиться более 1,5 мс с фронтом (нарастания или понижения) от 500 нс до 500 мкс и максимальным (пиковым) значением, не превышающим 200 % номинального значения действующего напряжения питания

Отключение напряжения

Питание не должно прерываться, или напряжение не должно падать до нуля в течение более 3 мс в любой из моментов периода питания. Между двумя последовательными отключениями должен быть перерыв, равный по меньшей мере 1 с

Провал напряжения

Провалы напряжения не должны превышать 20 % максимального (пикового) напряжения питания на более чем один период. Между двумя последовательными провалами напряжения должно пройти более 1 с

4.3.3 Питание постоянным током

От гальванических элементов или батареи

Напряжение

0,85-1,15 номинального напряжения.

0,7-1,2 номинального напряжения для бортовых устройств и приборов, работающих от батарей

Отключение напряжения

Не более 5 мс

От преобразователей

Напряжение

0,9-1,1 номинального напряжения

Отключением напряжения

Не более 20 мс. Между последовательными отключениями должно проходить более 1 с

Пульсация (от пика к пику)

Не более 5 % номинального напряжения.

Примечание - В этом заключается отличие от требований руководства МЭК 106 [31] в отношении обеспечения надлежащей работы электронной аппаратуры

4.3.4 Бортовая питающая сеть

Дляспециальных систем питания, таких как бортовые генераторы, ограничения по 4.3.2 и 4.3.3 могут быть превышены, в связи с чем в конструкцииоборудования следует предусматривать возможность возникновения таких ситуаций.

4.4Окружающая среда и условия работы

4.4.1 Общие положения

Электрооборудованиедолжно быть пригодно для использования в физической окружающей среде и условияхработы, указанных в 4.4.2 - 4.4.8. Если физическая окружающаясреда и/или условия работы отличаются от указанных ниже, может возникнутьнеобходимость в заключении специального соглашения между поставщиком ипотребителем (приложение В).

4.4.2 Электромагнитная совместимость (ЭМС)

Производимыесамим оборудованием электромагнитные помехи не должны превышать уровни, которыерегламентированы для соответствующей области его применения. Кроме того,оборудование должно иметь определенный уровень стойкости к помехам,обеспечивающий его правильное функционирование в соответствующих условиях.

Примечания

1 В ЕН 50081 [35], ЕН 50082-2 [36] приведены нормы излучения помех и стойкости к ихвоздействию. Эти требования обсуждаются ТК МЭК 77 и CISPR.

2 В стандартах напродукцию (например, МЭК 60439-1 [18])следует конкретизировать требования по ЭМС.

Производимые сигналы электрических помех могут быть ограниченыпутем:

-подавления у источника с использованием конденсаторов, катушек индуктивности,диодов, варисторов, диодов Зенера, активных элементов или их комбинацией, или

-экранирования оборудования для его отделения от другой аппаратуры с помощьюпроводящего кожуха (экрана), соединенного с эквипотенциальной поверхностью;

Нежелательноевоздействие от электростатических разрядов, электромагнитной энергии,излучаемой или производимой помехами (интерференцией) в силовых проводах, можетбыть уменьшено, например, использованием соответствующих фильтров, сдвига вовремени, подбором определенных уровней мощности, видов и способов прокладкиэлектропроводки.

Влияниепомех на аппаратуру может быть уменьшено при помощи:

-подсоединения к цепи с эталонным потенциалом или к общей цепи: каждая общаяцепь преобразуется в одну цепь и соединяется с одной точкой из имеющихсяцентральных контрольных точек (рисунок 3),которые заземлены изолированными проводами большого сечения (например, не менее6 мм2, класса 6, таблица С.5);

-соединений со сторонними проводящими частями (массой): в каждом элементеоборудования все цепи соединения с массой выводят на одну общую точку, асалазки соединяют с оболочками проводом с оплеткой большого сечения; соединенияс массой должны быть, насколько это возможно, короткими (п. 8.3.3 и рисунок 3);

-передачи сигналов: чтобы быть уверенным, что соединения, передающие сигналынизкого уровня, не попадут под воздействие помех от силовых кабелей и кабелейуправления, необходимо установить электростатические экраны, осуществитьэлектромагнитное экранирование, скрутить провода и позаботиться оботносительной ориентации проводов (транспозиция под углом, близким, повозможности, к 90°) или же расположить соединения параллельно, если необходимо,в плоскости сторонней электропроводящей части;

-отделения оборудования: следует отделить и/или изолировать экраномоборудование, обладающее повышенной чувствительностью (например, импульсныеустройства и/или устройства низкого уровня), от оборудования отключения(электромагнитные реле, тиристоры и т.д.). Следует отделить электропроводкунизкого уровня от силовых кабелей и кабелей управления.

4.4.3Температура воздуха

Закрытоеэлектрооборудование должно обладать способностью правильно работать притемпературе окружающей воздушной среды от 5 до 40 °С. Для горячей или холоднойвоздушной среды - требования по приложению В.

4.4.4Влажность

Электрооборудованиедолжно обладать способностью нормально работать при максимальной температуре 40°С при относительной влажности до 50 % и температуре 20 °С при наибольшейотносительной влажности до 90 %. Чтобы избежать вредных воздействий случайнойконденсации, необходимо предусмотреть соответствующие меры на этапеконструирования оборудования или, если необходимо, следует принятьдополнительные надлежащие меры (например, нагрев, кондиционирование воздуха,сливные и вентиляционные отверстия).

4.4.5Высота над уровнем моря

Электрооборудованиедолжно обладать способностью нормально работать на высоте до 1000 м над уровнемморя.

4.4.6Загрязнение

Электрооборудованиедолжно быть защищено надлежащим образом от проникновения твердых тел илижидкостей (п. 12.3). Если окружающаясреда там, где должно эксплуатироваться электрооборудование, содержитненормальное повышенное количество загрязняющих веществ (например, пыль,кислоты, коррозийные газы, соли), может возникнуть необходимость в заключенииособого соглашения между изготовителем и потребителем (приложение В).

4.4.7 Ионизирующие и неионизирующиеизлучения

Вслучае, когда оборудование находится под прямым воздействием излучений(например, микроволны, лазер, ультрафиолетовые и рентгеновские лучи), чтобыизбежать нарушений в работе машины или быстрого разрушения изоляционныхматериалов, необходимо принять дополнительные меры защиты. При этом можетвозникнуть необходимость в заключении специального соглашения между поставщикоми потребителем (приложение В).

4.4.8 Вибрация, удары и толчки

Нежелательныйэффект от вибрации, ударов и толчков (производимых машиной и ее аппаратурой илисоздаваемых физическим окружением) должен быть предотвращен, например, выборомнадлежащего материала для изготовления оборудования, его установкой отдельно отмашины, использованиемантивибрационных приспособлений. При этом может возникнуть необходимость взаключении особого соглашения между изготовителем и потребителем (приложение В).

4.5Транспортирование и хранение

Электрооборудованиедолжно обладать способностью, полученной в результате конструирования илиблагодаря надлежащим мерам предосторожности, выдерживать колебание температурво время транспортирования и хранения от минус 25 °С до плюс 55 °С итемпературу, достигающую 70 °С в течение не более 24 ч. Чтобы не допускатьпорчи и повреждения, вызываемых влажностью, вибрацией и ударами, необходимопредусматривать применение соответствующих средств защиты.

Примечание - Электрооборудование, чувствительное к низким температурам,включает ПВХ изоляцию тоководов и кабелей.

4.6Меры предосторожности при транспортно-грузовых операциях

Тяжелоеи массивное оборудование, подлежащее отсоединению от машины на времятранспортировки или независимое от нее, должно быть снабжено надежнымисредствами для погрузки краном или подобными механизмами (п. 14.4.6).

4.7 Установка и работа

Электрооборудованиедолжно устанавливаться и использоваться в соответствии с инструкциямипоставщика. При этом необходимо учитывать принципы эргономики.

5Зажимы питающих проводов, выключающие аппараты и отделители

5.1 Зажимы питающих проводов

Еслиэто является возможным, рекомендуется подсоединять электрооборудование машины кодному источнику питания. Если для некоторых частей оборудования (например,электронные цепи, электромагнитные муфты) необходимо использовать другойисточник питания, то это питание должно быть получено, насколько возможно, отприборов и устройств (таких как трансформаторы, преобразователи), являющихсячастью электрического оборудования машины. Для машинных комплексов, состоящихиз большого числа машин, работающих совместно в согласованном режиме, могутпотребоваться различные источники питания, требования к которым определяются всоответствии с 5.3.1.

Заисключением случаев, когда машина оснащена разъемным контактным соединением дляподключения питания (п. 5.3.2,перечисление d), провода, идущие от источникапитания, рекомендуется подсоединять непосредственно к входным зажимам устройствподключения питания.

Еслиэто является невозможным, то в поставку должны входить отдельные зажимы.Нейтральный провод должен использоваться для подключения питания только посоглашению с потребителем (приложение В).В случае его использования, это должно быть четко указано в техническойдокументации на машину, в частности, на принципиальной схеме подключения. Отдельнодолжен поставляться особый изолированный зажим с маркировкой N дляприсоединения нейтрального (нулевого) провода. Внутри электрооборудования недолжно быть соединения между нейтральным приводом и цепью защитного заземления(зануления), и не допускается использование для них зажима PEN.

Всезажимы для подключения питания должны четко обозначаться в соответствии с МЭК60445 [19] (о маркировке зажимадля провода защитного заземления (зануления), расположенном снаружи, см. 5.2).

5.2 Зажимвнешнего провода защиты

Вблизизажимов соответствующих фазных проводов должен быть зажим для подключениявнешнего провода защиты или заземления (п. 8.2.1)в зависимости от системы питания и согласно стандартам на установку. Размертакого зажима должен позволять присоединение внешнего медного провода, сечениекоторого выбирают в соответствии с таблицей 1.

Таблица 1 - Минимальное поперечное сечениевнешнего медного провода защиты, мм2

Поперечное сечение фазных проводов, питающих оборудование S

Минимальное поперечное сечение внешнего провода защиты Sp

S  16

S

16 < S  15

16

S > 15

S/2

Зажим внешнего провода защиты (МЭК 60445 [19]) должен маркироваться буквами РЕ. Использованиеобозначения РЕ следует ограничивать только зажимом подключения цепи защитымашины к внешнему проводу защиты системы питания.

Чтобыизбежать разночтения, другие зажимы, используемые для соединения компонентовмашины с целью защиты, желательно не маркировать буквами РЕ, а обозначать либосимволом

(60417-2-МЭК-5019),либо сочетанием двух цветов - зеленого и желтого.

5.3Устройство отключения питания

5.3.1 Общие положения

Устройствомотключения питания с ручным управлением должен быть оснащен:

-каждый подвод питания к машине;

-каждый источник питания внутренних нужд;

- каждыйбортовой источник питания.

Устройстводолжно обеспечить отключение электрооборудования машины от сети питания, когдаэто необходимо (например, для проведения профилактических, ремонтных и другихработ).

Еслиимеется два или более устройств отключения, то для их согласованной работы вопасных ситуациях или при повреждении машины необходимо использоватьблокировочные устройства.

5.3.2 Тип

Устройствоотключения питания должно быть одним из следующих:

a)выключатель-разъединитель, соответствующий ГОСТ 30011.3, категориииспользования АС-23В или DC-23B;

b)разъединитель, с предохранителем или без него, в соответствии с ГОСТ 30011.3,оснащенный вспомогательным контактом, который вызывает во всех случаяхразмыкание цепи нагрузки коммутационными аппаратами перед разъединениемосновных контактов разъединителя;

c)выключатель, пригодный для операций отключения, в соответствии с ГОСТР 50030.2;

d) комбинация разъемного контактногосоединителя с вилкой и розеточной частью для машины, потребляющий номинальныйток, не превышающий или равный 16 А, и общей мощностью двигателей не выше 3кВт;

e)розетка с вилкой или разъем (п. 3.39),подводящий электропроводку к движущейся машине при следующих условиях:

-чтобы было невозможно подключить и отключить вилку с розеткой или разъем поднагрузкой без отключения мощности;

-чтобы подключение вилки с розеткой и разъемом обеспечивало защиту не менее чем IP2X или IPXXB.

Вслучае, если разъемное контактное соединение используют в качестве устройстваотключения, узел соединитель - штепсельная розетка должен обладать отключающейспособностью, равной, по меньшей мере, номинальному току машины при номинальномнапряжении (п. 14.4.5). Если этотузел будет использован для разъединения при перегрузке (например, блокировкеротора), то при определении размеров следует учитывать, по крайней мере, ток вовремя блокировки ротора. Кроме того, электрооборудование должно быть оснащеноустройством для выключения, т.е. для подачи напряжения на машину и егоотключения.

5.3.3 Технические требования

Указанныев 5.3.2, перечисления а) - с)устройства отключения (выключатель-разъединитель, разъединитель иливыключатель) должны удовлетворять следующим требованиям:

-отключать питание электрооборудования и иметь только одно положение ОТКЛЮЧЕНИЕНАПРЯЖЕНИЯ и одно положение ВКЛЮЧЕНИЕ НАПРЯЖЕНИЯ (ВКЛ. и ВЫКЛ.), четкообозначаемые знаками «» и «»(символы 60417-2-МЭК-5008 и 60417-2-МЭК-5007, 10.2.2) и направлениямисрабатывания в соответствии с требованиями ГОСТ 21991. Выключатели, которые, вдополнение к этому, имеют положение возврата в исходное положение(расцепление), могут рассматриваться как удовлетворяющие этому требованию;

-иметь видимое разъединение или индикатор положения, который может указыватьположение ОТКЛЮЧЕНИЕ НАПРЯЖЕНИЯ только в случае, если все контакты вдействительности открыты, т.е. разомкнуты и удалены друг от друга на расстояниеотключения в соответствии с ГОСТ 30011.3;

-быть снабжено расположенным снаружи ручным приводом (например, ручкой).Исключение для управляемых внешним источником энергии, когда воздействиевручную должно быть невозможным при наличии иного внешнего привода.Рекомендуются применять черный и серый цвета для окраски ручного привода(исключение 10.7.4);

-обладать средствами для запирания в положение ОТКЛЮЧЕНИЕ НАПРЯЖЕНИЯ (например,при помощи висячих замков). При таком стопорении возможность какдистанционного, так и местного включения должна быть исключена;

-отключать питание всех токоподводящих проводов. Однако в схеме питания TN нейтральный провод может или отключаться, или неотключаться. Следует заметить, что в некоторых странах отключение нейтрали(если она используется) является обязательным;

-иметь достаточную отключающую способность, позволяющую прервать питание токомсамого мощного двигателя при его заклинивании, в сумме с токами всех другихдвигателей и/или нагрузок, образующимися при их нормальной работе.

5.3.4 Ручка управления

Ручкаустройства отключения питания должна быть легкодоступна и находиться на высотенад рабочей площадкой от 0,6 до 1,9 м. Уровень 1,7 м наиболее удобен.

5.3.5 Цепи, на которые нераспространяются общие правила по подключению к источнику питания

Указанныениже цепи могут не размыкаться устройством отключения питания:

-линии цепей освещения (осветительная проводка), питающие лампы, которыеиспользуют во время работ по обслуживанию или ремонту; цепи питаниясоединителей, используемые исключительно для подключения рабочих инструментовдля ремонта и обслуживания (например, ручная электродрель, испытательноеоборудование);

-низковольтные цепи защиты, используемые только для автоматического отключенияво время перерывов в электроснабжении;

-цепи питания оборудования, которые должны обычно оставаться под напряжением дляобеспечения нормальной работы машины (например, температурные измерительныеприборы, производственные нагревательные устройства и устройства для храненияпрограммы), и

-цепи блокировки.

Рекомендуется,однако, оснащать эти цепи их собственными устройствами отключения. Если такиецепи не размыкаются устройством отключения питания, то:

-необходимо располагать предупредительный знак (например, на этикетках, метках,ярлыках) вблизи устройства, отключающего всю машину от питающей сети;

- вруководство по обслуживанию должно быть включено соответственное указание;

-необходимо располагать постоянный предупредительный знак (сигнальную метку,бирку) вблизи от такой цепи или прокладывать их отдельно от других цепей, илиприменять цепи блокировки, имеющие изоляцию, окрашенную в соответствии с 14.2.4.

5.4 Расцепляющее устройство для предотвращениянепредусмотренных повторных запусков

Расцепляющиеустройства (расцепители) для предотвращения неожиданных непредусмотренныхповторных запусков должны входить в комплект поставки (например, при проведенииработ по обслуживанию может возникнуть опасность в результате внезапногоповторного запуска машины). Эту функцию может выполнять устройство отключенияпитания (п. 5.3.2). Для этой целимогут использоваться разъединители, съемные предохранители или съемныеперемычки, но они при этом должны размещаться только в отдельно закрытойоболочкой зоне управления (п. 3.17).

Такиеустройства должны быть удобны для целенаправленного использования и размещены влегкодоступном месте. Их обозначение должно быть визуально доступно, легкоидентифицироваться и, если необходимо, иметь стойкую и долговечную маркировку.

Чтобыизбежать несвоевременного срабатывания или сбоя в работе устройства отключения,необходимо принять соответствующие меры предосторожности (п. 5.6).

Устройства,отличающиеся от устройств отключения питания по 5.3.2 (например, цепи управления для выключенияконтактора), должны применяться только в ситуациях, когда не производится:

a)демонтаж машины;

b)выполнение регулировок, занимающих относительно длительное время;

c)работа с электрическим оборудованием, за исключением случаев, когда:

-отсутствует опасность поражения электрическим током или возгорания (раздел 6);

-команда об отключении не может аннулироваться включением в работу;

-объем работ незначителен (например, замена вставных устройств без нарушениясуществующей электропроводки).

Примечание - Настоящий стандарт не содержит правил прерывания питаниянеэлектрической энергией.

5.5Устройство для отключения электрооборудования

Устройстводолжно быть пригодно для отключения (изоляции) электрооборудования на времяработ с целью исключения риска получения ожога или электрошока.

Устройстводля отключения (п. 5.3) может, внекоторых случаях, выполнять эти функции. Однако если это необходимо дляработы, на одной из частей машины или электрооборудования машины или на однойиз машин, подключенных через сборную стойку или пункт разводки, устройством дляотключения должна быть оборудована каждая часть или каждая из машин, требующаяотдельного изолирования. Устройство для отключения по 5.3.2 может удовлетворять этим требованиям.Разъединители, фазовые короткозамыкатели и тому подобные устройства могут бытьиспользованы для этих целей, но только тогда, когда они установлены в закрытойзоне управления. Такие разъединяющие устройства должны:

-быть подходящими и удобными для вышеуказанных целей;

-быть пригодными для выделения в отдельную оболочку;

-легко определять, какую часть машины или цепи обслуживают (наличие в случаенеобходимости стойкой маркировки);

-адекватно обеспечивать предотвращение несанкционированных или/и ошибочныхзамыканий устройства (за исключением требований 5.6).

5.6 Защита против несанкционированных, непреднамеренныхи/или ошибочных соединений

Устройства,описанные в 5.4 и 5.5, могут быть оборудованы с цельюфиксации их в позиции «ОТКЛЮЧЕНО» или разъединенном состоянии (с запорами, чемобеспечат защиту от несанкционированных, непреднамеренных и/или ошибочныхсоединений). Другие меры защиты от таких соединений (предупредительные знаки)могут быть использованы там, где незапираемые разъединители (удаляемыепредохранители, перемычки) установлены в отдельном электрошкафу.

Однакопри использовании розетки с вилкой согласно 5.3.2, перечисления d) или е), которые постоянно находятся в поле зрения работающего,нет необходимости в средствах блокировки в положении «ОТКЛЮЧЕНО».

6 Защита отударов (поражения) электрическим током

6.1 Общие положения

Электрооборудованиедолжно обеспечивать защиту людей от поражений электрическим током, которыемогут произойти в результате:

-прямого контакта;

-непрямого контакта.

Этазащита должна осуществляться с использованием мер, указанных в 6.2 - 6.4 настоящего стандарта, определенных ГОСТ 30331.3/ГОСТР 50571.3. Если эти меры не могут быть использованы, то применяют другие,рекомендованные ГОСТ 30331.3/ГОСТР 50571.3.

6.2 Защитаот прямого контакта

6.2.1 Общие требования

Длякаждой цепи или узла оборудования должны быть приняты меры, указанные в 6.2.2 и 6.2.3 или 6.2.4.Если эти меры невозможны, то применяют другие средства защиты от прямогоконтакта (например, используют перегородки и любые другие конструктивные илиустановочные средства, препятствующие доступу к ним, или размещают их внепределов досягаемости), как описано в ГОСТ 30331.3/ГОСТР 50571.3 (п. 6.2.5 и 6.2.6 настоящего стандарта).

Еслиоборудование размещено в местах, доступных всем, в том числе детям и инвалидам,необходимо использовать средства, описанные в 6.2.3 или 6.2.2,обеспечивающие минимальную степень защиты от прямого контакта IP4X или IPXXD (ГОСТ 14254).

6.2.2 Защита при помощиоболочек (кожухов)

Активные части должны помещаться внутрь кожухов в соответствии стехническими требованиями разделов 4, 12 и 15 настоящегостандарта (ГОСТ Р МЭК 536), чтобы обеспечить степень защиты от прямого контактане менее IP2X или IPXXB ( ГОСТ 14254 ).

Есливерхняя часть кожуха является легкодоступной, то минимальная степень защиты отпрямых контактов для нее должна быть IP4X или IPXXD. Отверстия вкожухе (есть смотровые отверстия дверей, крышки, панели и т.п.) должны бытьпредусмотрены только при выполнении одного из следующих условий.

а)Для доступа к оборудованию квалифицированных или предупрежденных лиц должны использоваться специальный ключ илиинструмент. Для электрооборудования, находящегося внутри кожухов, действительныособые требования (ГОСТ 30331.3/ГОСТР 50571.3, ГОСТ 30331.8/ГОСТР 50571.8 или МЭК 60439-1 [18]).

Расположенныена внутренней поверхности дверей токоведущие части должны иметь минимальнуюстепень защиты от прямых контактов IP1X или IPXXA. Активныечасти, касание которых возможно при повторном включении или настройкеустройств, производимых на оборудовании под напряжением, должны иметьминимальную степень защиты IP2X или IPXXB.

b)Отключение всех токоведущих частей, расположенных внутри кожуха, перед еговозможным открытием.

Этамера может быть осуществлена блокировкой двери с разъединителем (например,устройством отключения питания) таким образом, чтобы дверь могла быть открытатолько после выключения разъединителя, а последний мог включаться только послезакрытия двери. Однако применение специальных устройств или инструмента,соответствующих требованиям поставщика, может позволить доступквалифицированному персоналу к токоведущим частям при условии, что:

-после нейтрализации (снятия) блокировки с двери можно всегда выключитьразъединитель, и

-блокировка автоматически восстановится после закрытия двери.

Еслидля доступа к токоведущим частям имеется не только одна дверь, необходимопринять меры, чтобы добиться этого доступа.

Всечасти, которые остаются токоведущими после выключения одного или несколькихустройств отключения питания, должны иметь минимальную степень защиты от прямыхконтактов IP2X или IPXXB (ГОСТ 14254).

Защищенныетаким образом части должны иметь предупреждающий знак в соответствии с 17.2 (также 14.2.4 по идентификации проводов цветом изоляции).Исключением из этих требований являются:

-детали, которые могут быть токоведущими из-за подключения к цепям блокировки;такие потенциально токоведущие детали выделяют цветом изоляции согласно 14.2.4;

-зажимы питания устройства отключения, если оно установлено в единственномэкземпляре в отдельном кожухе.

c)Открытие кожуха без использования ключа или инструмента, или без отключениятоковедущих частей должно быть возможным только тогда, когда все токоведущиечасти имеют минимальную степень защиты IP2X или IPXXB (ГОСТ 14254).Если заграждения обеспечивают эту защиту, они должны либо нуждаться вприменении инструмента для их демонтажа, либо вызывать автоматическоеотключение токоведущих частей при демонтаже.

6.2.3 Защита путем изоляциитоковедущих частей

Активныечасти должны быть полностью покрыты изоляцией, снять которую не представляетсявозможным без ее разрушения. Эта изоляция должна обладать способностьювыдерживать механические, электрические и термические нагрузки, химическиевоздействия, которым она может подвергаться в обычных условиях эксплуатации.

Краски,лаки, эмали и другие подобные продукты, используемые по отдельности, нерассматривают, как правило, в качестве покрытий, способных обеспечить защиту отударов электрическим током в условиях нормальной эксплуатации.

6.2.4 Защита от остаточныхнапряжений

Любоеостаточное напряжение на токоведущих частях, превышающее 60 В, должно бытьснижено до 60 В или менее за время не более 5 с после отключения напряженияпитания при условии, что такая интенсивность разряда не нарушит нормальнуюработу оборудования. Это требование не распространяется на компоненты, имеющиеостаточный заряд до 60 мкКл или менее. В последнем случае, чтобы обратитьвнимание на возможную опасность, на видном месте или рядом с кожухомэлектрических емкостей должна быть помещена предупредительная табличка суказанием необходимого времени выдержки перед открытием кожуха.

Вслучае использования разъемных контактных соединений или подобных устройств,выемка которых сопровождается обнажением токопроводящих частей (например,контактные штыри), время разряда не должно превышать 1 с; в противном случаеэти токопроводящие части должны иметь минимальную защиту степени IP2X или IPXXB. Если время разряда превышает 1 с или невозможно обеспечитьуказанную защиту (например, при съемных коллекторах, проводах, шинах иликонтактных кольцах, п. 13.8.4),необходимо использовать дополнительные устройства отключения илипредупреждения.

6.2.5 Защита с помощью барьеров

Защитас помощью барьеров - по ГОСТ 30331.3/ГОСТР 50571.3, 12.2.

6.2.6 Защита размещением внепределов досягаемости

Защитаоборудования, находящегося вне пределов досягаемости, - ГОСТ 30331.3/ГОСТР 50571.3, 12.4.

Защитас помощью размещения - по ГОСТ 30331.3/ГОСТР 50571.3, 12.3.

Панелии стойки (кроссовые панели), предназначенные для коммутации проводников(активных частей), должны иметь степень защиты не ниже IP2X (п. 13.8.1).

6.3 Защитаот непрямого контакта

6.3.1 Общие положения

Защитаот непрямого контакта (п. 3.27)предназначена для предотвращения опасных условий, которые могут создаваться врезультате дефекта изоляции между токоведущими частями и внешними незащищенными(открытыми) токопроводящими частями.

Длякаждой цепи или части электрооборудования должно применяться, по меньшей мере,одно из указанных в 6.3.2, 6.3.3 требований.

Защитапротив непрямого контакта может осуществляться:

- спомощью средств, препятствующих контакту с деталями, находящимися под высокимнапряжением или

-посредством автоматического отключения питания до наступления контакта свысоким напряжением.

Этимеры требуют координации между:

-системами питания и заземления;

-величинами разности потенциалов на различных элементах цепи защитногозаземления;

-характеристиками защитных устройств, используемых для определения поврежденияизоляции.

Примечание -Относительно классов оборудования и технических требований защиты см. ГОСТ РМЭК 536.

6.3.2 Меры, исключающиеслучайное появление опасного напряжения

6.3.2.1 Общие положения

Этимеры включают в себя:

-использование оборудования класса II илиэквивалентной изоляции;

-электрическое разделение;

-выбор или конструктивное использование системы питания.

6.3.2.2 Защита путем использования оборудования класса II или эквивалентной изоляции

Предназначенадля предотвращения появления опасных напряжений в доступных местах при нарушении основной изоляции.

Этазащита должна достигаться в ходе одного или нескольких действий:

-использованием аппаратуры или электрооборудования класса II (с двойной, усиленной или эквивалентной изоляцией всоответствии с ГОСТ Р МЭК 536);

-использованием аппаратуры с общей изоляцией в соответствии с МЭК 60439-1 [18];

-использованием дополнительной или усиленной изоляции в соответствии с ГОСТ30331.3/ГОСТР 50571.3, 13.2.

6.3.2.3 Защита электрической развязкой (разделением)

Электрическаяразвязка отдельной цепи служит для предотвращения появления опасного напряженияна токопроводящих частях, способных оказаться под напряжением в случаенарушения основной изоляции токоведущих частей такой цепи.

Назащиту этого типа должны распространяться требования, указанные в ГОСТ 30331.3/ГОСТР 50571.3, 13.5.

6.3.2.4 Конструктивное исполнение питающей сети

Этазащита основана на применении питающей сети с изолированной нейтралью илиимеющей такое большое сопротивление относительно земли, чтобы в случаекороткого замыкания не возникло опасное напряжение.

6.3.3 Защита автоматическимотключением питания

Автоматическоеотключение питания любой цепи эффективно в случае, когда при нарушении изоляции оно может предотвратить условияпоявления опасного напряжения.

Этизащитные меры охватывают:

-подключение внешних проводящих частей к цепям защиты (раздел 8)

- исоответственно:

a)использование защитной аппаратуры для отключения от питающей сети при нарушенииизоляции в сети TN или ТТ системы;

b)применение систем контроля тока утечки или замыкания на землю для отключенияпитающей сети в IТ системе. Если используетсяконтроль замыкания на землю, то вначале подается сигнал тревоги, предваряющийотключение питания.

Защитаэтого типа защиты соответствует требованиям ГОСТ 30331.3/ГОСТР 50571.3, 413.1.

6.4 Защита путем использования системы безопасногосверхнизкого напряжения (БСНН)

6.4.1 Общие положения

ПрименениеБСНН предназначено для защиты людей от ударов электрическим током во времяпрямых или непрямых контактов и ограничения прямого контакта. Цепи БСНН должныудовлетворять следующим условиям:

a)номинальное напряжение не должно превышать:

25В действующего значения переменного тока или 60 В выпрямленного значенияпостоянного тока при эксплуатации оборудования в сухом помещении и наличиимножества активных частей, не защищенных от контакта с телом человека;

6 Вдействующего значения переменного тока и 15 В выпрямленного значенияпостоянного тока во всех других случаях.

Примечание -Пульсации для выпрямленного значения определяются по отношению к синусоидальнымнапряжениям и в пределах не более 10 % от действующего значения;

b)одна сторона цепи или точка источника питания этой цепи должна быть соединена сцепью защиты, выводимой на высокие напряжения;

c)токоведущие части цепей БСНН должны быть изолированы от других токоведущихцепей. Средства изоляции должны быть не ниже тех, которые требуются дляразделения первичной и вторичной цепей разделительного трансформатора (ГОСТ30030);

d) проводники БСНН должны быть проложеныотдельно от проводников других цепей; на практике изоляцию цепей выбирают всоответствии с 14.1.3;

e)разъемные контактные соединения в цепях БСНН должны удовлетворять следующимтребованиям:

1)штепсельные вилки не должны входить в розеточные части других цепей,

2)штепсельные розетки и розеточные части должны исключать возможность введениявилок других цепей.

6.4.2 Виды систем БСНН

СистемаБСНН может быть одной из следующих:

-трансформатор с двойной изоляцией (разделительный);

-питающее устройство с двойной или эквивалентной изоляцией;

-электрохимический источник или другой вид независимой питающей сети(дизель-генератор и т.п.);

-электронные силовые блоки, в случае нарушения изоляции снижающие напряжение дозначений, не превышающих указанных в 6.4.1.

7 Защитаоборудования

7.1 Общие положения

Нижеприведены меры, которые должны быть приняты для защиты оборудования отвоздействия:

-перегрузки в результате короткого замыкания;

-токов перегрузки;

-дефектов заземления;

-скачков напряжения во время грозового разряда или переключения;

-аномальных температур;

-потерь или снижения напряжения питания;

-разносной частоты вращения для машины или ее узлов (разгон до разноса);

-неправильного чередования фаз.

7.2 Защитаот сверхтоков (от токов короткого замыкания)

7.2.1 Общие положения

Защитаот сверхтоков должна быть предусмотрена, как указано ниже, если ток в цепимашины может превыситьрасчетное значение компонента или максимально допустимую нагрузку в проводах.Принимается наиболее низкое значение из двух. Выбор уставок производитсясогласно 7.2.10.

7.2.2 Питающие провода

Еслинет особых указаний потребителя, поставщик не должен отвечать за поставкуустройств защиты от сверхтоков для проводов, питающих электрооборудование.

Поставщикэлектрооборудования должен указать на монтажной схеме сведения, необходимые длявыбора этого устройства защиты от сверхтоков (п. 7.2.10, 18.5и приложение В).

7.2.3 Силовые цепи

Всепровода, за исключением заземленных нейтральных, должны быть защищены отсверхтоков соответствующими устройствами, выбранными согласно 7.2.10.

Устройствадля обнаружения и прерывания сверхтоков, выбираемые согласно 7.2.10, должны быть включены во всетоковедущие провода.

Еслипоперечное сечение заземленных нейтральных проводов (в случае их использования)равны как минимум сечению соединенных фазных проводов, отпадает необходимостьпредусматривать средства для обнаружения и прерывания сверхтоков в нейтральномпроводе.

Длянейтральных проводов с поперечным сечением меньшим, чем сечение фазныхпроводов, должны быть приняты меры, приведенные в ГОСТ 30331.9/ГОСТР 50571.9, 3.3.2.1, перечисление b).

Всхемах IT рекомендуется не применять нейтральныйпровод. Однако если такой провод используют, то необходимо предусматриватьзащиту от сверхтоков для этого провода в соответствии с ГОСТ 30331.9/ГОСТР 50571.9, 3.2.2.

7.2.4 Цепи управления

Проводацепей управления, соединенные непосредственно с силовой цепью и цепью питаниятрансформаторов в цепях управления, должны быть защищены от сверхтоков в соответствиис 7.2.3.

Когдацепи управления питаются через трансформатор, один из выводов вторичной обмоткикоторого соединен с цепью защиты, устройство защиты от сверхтоков требуетсятолько на другом проводе вторичной цепи.

7.2.5 Разъемные контактныесоединения и подводимые к ним провода

Защитаот сверхтоков должна требоваться для цепей, питающих разъемные контактные соединения общего назначения, которыепредназначены в основном для подвода питания к оборудованию для обслуживания.

Устройствазащиты от сверхтоков должны устанавливаться в незаземленных токоведущихпроводах каждой цепи, питающей такие разъемные контактные соединения.

7.2.6 Цепи освещения

Всенезаземленные провода цепей освещения должны быть защищены от короткихзамыканий устройствами защиты от сверхтоков, которые независимы от устройств,защищающих другие цепи.

7.2.7 Трансформаторы

Трансформаторыдолжны быть защищены от сверхтоков наиболее подходящим способом в соответствиис требованиями МЭК 60076-5 [10ГОСТ30030. Такая защита должна (п. 7.2.10);

-предупреждать ложное отключение, вызываемое намагничивающими токами привключении трансформаторов;

-предупреждать нагревание обмоток, превышающее допустимое значение, определяемоеклассом изоляции трансформатора, в случае воздействия короткого замыкания наего вторичные зажимы.

Необходимо,чтобы тип и регулировка устройства защиты от сверхтоков соответствовалирекомендациям поставщика трансформатора.

7.2.8 Размещение устройствзащиты от сверхтоков

Устройствазащиты от сверхтоков должны подключаться в том месте, где защищаемые проводасоединяются с источником питания. Когда также подключение выполнить невозможно,то при использовании проводов цепи с допустимой нагрузкой по току меньшей, чему питающих проводов, не требуется никакой защиты от сверхтоков при условии, чтовозможность короткого замыкания уменьшена всеми указанными ниже мерами:

-допустимый ток проводов равен, по меньшей мере, значению тока нагрузки;

-каждый провод соединения с устройствами защиты от сверхтоков не длиннее 3 м;

-провода защищаются кожухом или каналом (трубопроводом).

7.2.9 Устройство защиты от сверхтоков

Отключающаяспособность (разрывная мощность) должна быть равна, по меньшей мере, токукороткого замыкания, предполагаемому в этой точке установки устройства защиты.Там, где к току короткого замыкания, поступающему на защитные устройства, могутдобавляться еще и другие токи(например,от электродвигателей и силовых компенсирующих конденсаторов), их следуетпринимать во внимание.

Допускаетсяболее низкая отключающая способность, если другое устройство защиты (например,от сверхтоков в питающих проводах - п. 7.2.2),обладающее необходимой отключающей способностью отключения, установлено настороне питания. В таком случае характеристики этих устройств должны бытьсогласованы таким образом, чтобы энергия, проходящая через два соединенныхпоследовательно устройства, не превысила величину, которую может выдерживатьбез отказа устройство защиты со стороны нагрузки и провода, защищаемых этимустройством (ГОСТР 50030.2, приложение А).

Примечание - Для работы обоих устройств защиты от сверхтоков необходимосогласование их характеристик.

Устройствазащиты от сверхтоков для силовых цепей включают предохранители и выключатели.Для снижения или ограничения тока в защищенных цепях могут быть использованыполупроводниковые приборы. При использовании предохранителей следует выбиратьнаиболее распространенный и легкодоступный в стране применения тип или следуетдоговориться с потребителем в отношении поставки запасных частей.

7.2.10 Номинальное значениетока и подстройка устройств защиты от сверхтоков

Величиныноминальных токов плавких предохранителей и токов уставки других устройствзащиты от сверхтоков должны быть выбраны как можно меньшими, с учетом токовперегрузки, возникающих, например, при запуске двигателей или включениитрансформаторов под напряжение. При выборе устройств защиты необходимоучитывать защиту коммутационных аппаратов цепи управления в случае перегрузки,например, от приваривания контактов.

Номинальныйток и величины токов уставки устройств защиты от сверхтоков определяются нетолько допустимой нагрузкой по току в защищаемых этим устройством проводах всоответствии с 13.4. Одновременноследует учитывать потребности согласования с другими электрическими приборамизащищенной цепи. При этом необходимо соблюдать рекомендации поставщика этихприборов.

7.3 Защита двигателей отперегрузок

Вседвигатели, мощность которых превышает 0,5 кВт, должны быть защищены отперегрузок. В случаях, когда автоматическое отключение двигателя являетсянежелательным (например, в насосах пожарного тушения), защитное устройстводолжно давать сигнал тревоги, способный вызвать ответные действия у оператора.Для двигателей, которые не могут быть перегружены (тормозные, защищенные спомощью механических средств защиты, ввиду их соответствующих размеров),устройствами защиты можно пренебречь. Эта защита может обеспечиваться врезультате использования устройств защиты от перегрузок, то есть температурнымидатчиками или ограничителями тока.

Примечание - Устройства защиты от перегрузоквыявляют параметры время/ток, превышающие расчетную полную нагрузку цепи иреализуют их в соответствующих цепях управления.

Устройствас элементом, чувствительным к перегрузкам, по ГОСТ 28330 (исключение составляетслучаи ограничения тока или использования встроенной тепловой защиты, напримертермисторов, включенных в обмотки двигателя) должны быть подобраны для каждоготоковедущего проводника, за исключением нейтрали. Однако количествочувствительных элементов может быть уменьшено по желанию потребителя(приложение В). Для однофазныхдвигателей или двигателей постоянного тока допускается применение устройствазащиты на одном незаземленном токоведущем проводе.

Когдазащита от перегрузок производится отключением, выключатель должен отключить всетоковедущие провода, кроме нейтрального (п. 7.2.3), в отключении которого не всегда естьнеобходимость.

Еслидвигатели обладают специальными характеристиками для запуска и частоготорможения (например, двигатели, используемые для осуществления быстрыхперемещений, зажимных ускоренных реверсов, высокоскоростных механизмов,сверления), может возникнуть трудность в реализации защиты от перегрузок, из-затого, что постоянная времени устройства сравнима с подобным значением дляобмоток защищаемого двигателя. Использование соответствующих устройств защиты,сконструированных для двигателей специального назначения, является наиболеепредпочтительным.

Использованиедвигателей со встроенной тепловой защитой (ГОСТ 28330) рекомендуется в случаях,когда охлаждение может быть нарушено в результате неисправности (например,из-за повышенной запыленности).

Встроеннаятепловая защита может не обеспечить защиту при блокировке ротора или обрыве фазы (для разных типов двигателей), итогда может возникнуть необходимость в дополнительных мерах.

Если при повторномавтоматическом запуске двигателя (самозапуске) после срабатывания защиты отперегрузок может возникнуть опасная ситуация или может быть нанесен ущербмашине и производству, то должны быть предприняты меры по его предупреждению.

7.4Защита от аномальных температур

Цепи накала сопротивлениемили другие, которые могут достичь или вызвать аномальные температуры и быть,таким образом, причиной опасных ситуаций, должны быть оснащены чувствительнымэлементом, вызывающим немедленную реакцию органов управления. Примером можетслужить цепь накала сопротивлением, которая калибруется для кратковременнойработы или теряет свое средство охлаждения (хладагент).

7.5 Защита от прерывания или снижения напряжения питания иего последующего восстановления

Если падение напряжения илипрерывание питания может стать причиной опасной ситуации, нанести ущерб машинеили производству, необходимо предусмотреть низковольтное устройство дляобеспечения соответствующей защиты (например, отключение питания) приопределенном уровне напряжения.

Если при работе машиныдопустимо отключение или снижение напряжения в течение короткого периодавремени, то может быть использовано устройство с настройкой на минимальноенапряжение. Работа устройства защиты с настройкой на минимальное напряжение недолжна влиять на срабатывание какого-либо органа управления остановкой машины.

Повторный автоматическийзапуск (самозапуск) машины после срабатывания защитного устройства должен бытьневозможен, если это может создать опасную ситуацию.

В случае, когда снижениенапряжения или прерывание питания могут повлиять только на работоспособностьчасти машины или группы машин, работающих вместе в согласованном порядке,необходимо предусмотреть такое размещение устройства на этой части, чтобыосуществлялся скоординированный контроль за остальной частью системы.

7.6 Защитаот разностных частот вращения двигателей (разгона до разноса)

Защита от разносных частотвращения с учетом мер, указанных в 9.4.2,должна быть предусмотрена в случае, когда это может привести к созданию опаснойситуации. Защита должна вызывать соответствующую реакцию органов управления ипредотвращать повторный автоматический запуск.

Примечание - Защита должна состоять, например, из центробежноговыключателя или монитора ограничения скорости. Она должна действовать такимобразом, чтобы механически ограничивать частоту вращения двигателя или егонагрузку во избежание их чрезмерного роста.

7.7 Защита сконтролем токов утечки на землю

Как указано в 6.3, защиту этого вида используют дляавтоматического отключения оборудования во избежание повреждений, когда токикороткого замыкания недостаточны для срабатывания защиты от короткогозамыкания.

Уставка аппаратов должнавыбираться как можно меньшей для точного управления оборудованием.

7.8Защита от перекоса фаз

В случае если перекос фазможет вызвать нарушения в работе машины, такая защита должна быть установлена.

Примечание - Условия эксплуатации, которые могут привести к перекосуфаз, включают:

- замену одногоисточника питания машины на другой;

- подключениемобильной машины к внешнему источнику питания.

7.9 Защитаот перенапряжений при работе освещения и переключениях

Защитные устройства должныбыть постоянными и обеспечивать подавление перенапряжений при работе освещенияи переключениях.

Устройства для подавленияперенапряжений при работе освещения должны быть подключены непосредственно кклеммам питания отключающих приборов.

Устройства подавленияперенапряжений при переключениях должны подключаться через клеммы питания всегооборудования, требующего такой защиты.

8Эквипотенциальные соединения

8.1 Общие требования

Разделсодержит требования к соединениям, которые выполняют одновременно рабочие изащитные функции. Рисунок 3иллюстрирует эти функции.

Рисунок 3 -Пример эквипотенциального соединения машины

8.2 Цепь защиты

8.2.1 Общие положения

Цепьзащиты включает:

-зажим РЕ (п. 5.2);

-токопроводящие части электрооборудования и машины, в том числе скользящиеконтакты, являющиеся частью цепи;

-провода защиты электрооборудования машины.

Наподвижных машинах с источниками питания на борту цепи защиты, сторонниетокопроводящие части и все внешние токопроводящие части должны подключаться кзажиму защитной цепи, чтобы обеспечить защиту от удара током. Если подвижнуюмашину можно также подключить к внешнему источнику питания, то зажим ее цепизащиты одновременно должен быть контактом для подключения внешнего проводниказащиты.

Примечание -Когда источник электропитания является частью стационарного или движущегосяоборудования, а внешний источник питания не подключен (например, не подключенобортовое зарядное устройство), нет необходимости подключать такое оборудованиек внешнему проводнику защиты.

Всечасти цепи защиты должны быть сконструированы таким образом, чтобы выдерживатьнаиболее высокие механические и термические напряжения, которые могутвызываться аварийными токами замыкания на землю, способными циркулировать вэтих частях цепи защиты.

Структурныеэлементы электрооборудования или машины могут быть использованы в качествечасти цепи защиты при условии, что поперечное сечение детали будетэквивалентно, по крайней мере с электрической точки зрения, поперечному сечениютребуемого медного провода (ГОСТР 50571.10).

Еслииспользуют систему питания IТ, сама машина иустройство контроля исправности заземления должны быть частью цепи защиты. Есливсе оборудование соответствует 6.3.2.2,подключение машины к цепи защиты не требуется.

8.2.2 Провода защиты

Проводазащиты должны маркироваться в соответствии с 14.2.2.

Рекомендуетсяиспользовать провода с медными проводниками. При использовании других, немедных проводов, их электрическое сопротивление на единицу длины не должнопревышать допустимое значение для медных проводов, а их поперечное сечение недолжно быть менее 16 мм2.

Поперечноесечение проводов защиты должно определяться в соответствии с требованиями ГОСТР 50571.10, 3.1 или МЭК 60439-1 [18], 7.4.3.1.7.

Этотребование подтверждается в большей части случаев, если отношение междупоперечным сечением активных проводов, соединенных с этой частью оборудования,и сечением соответствующего проводника цепи защиты удовлетворяет таблице 1.

8.2.3 Непрерывность цепи защиты

Всевнешние электропроводящие части электрооборудования или машины (машин) должныбыть соединены с цепью защиты. Если какая-либо часть удаляется, например, приремонтных работах, то защитная цепь для оставшихся не должна быть прервана.

Сопротивлениекаждой части эквипотенциальной цепи защиты должно препятствовать наличиюопасного контактного напряжения на внешних электропроводящих частях в случаенарушения изоляции. Точки соединений и пайки должны предусматриваться такимобразом, чтобы их токопроводящие характеристики не ухудшались при механических,химических и электрохимических воздействиях. При использовании кожухов илипроводов из алюминия или его сплава необходимо, в частности, учитыватьпоследствия электролитической коррозии.

Гибкиеили жесткие металлические каналы и металлические оболочки кабелей не должныиспользоваться в качестве проводов защиты. Однако такие металлические каналы иметаллическая защита кабелей (например, стальная труба, обшивка, свинцоваяоболочка и т.д.) должны быть соединены с цепью защиты.

Непрерывностьцепи защиты должна быть обеспечена для электрооборудования, которое монтируетсяна закрывающиеся крышки, двери и поворотные панели. Она не должна достигатьсясистемами закрытия, шарнирами, несущими шинами, а проводами защиты, которыесоединены с оборудованием (п. 8.2.2).В противном случае следует использовать крепежные детали, петли или скользящиеконтакты, защищенные от коррозии, для того, чтобы обеспечить низкоесопротивление (п. 19.2).

Непрерывностьгибких проводников защиты, которые легко повредить (например, гибкого тяговогокабеля), должна быть обеспечена с помощью соответствующих средств (например,мониторинга).

Вотношении требований непрерывности для проводников защиты, включающих щетки,провода и контактные кольца, - см. 13.8.2.

8.2.4 Исключение коммутационныхаппаратов из цепи защиты

Цепьзащиты не должна содержать коммутационных аппаратов, устройств защиты отсверхтоков (например, выключателей, предохранителей) и устройств обнаружениятока, используемых в этих аппаратах. Единственными элементами отключения,которые допускается включать в цепь защиты, являются разъединительные вставки.Их выключение может производиться только квалифицированным персоналом дляпроведения определенных испытаний или измерений, предпочтительно при помощиинструмента (ГОСТР 50571.10, 3.3).

Примечание -Допускается применение устройств, которые не вызывают разъединения цепи защитыпри условии, что их электрические характеристики препятствуют во всех случаяхопасному повышению напряжения в какой-либо части цепи, и они не ухудшаютрабочих характеристик цепи.

8.2.5 Детали, подсоединение которых к цепи защиты неявляется необходимым

Некоторые сторонниеэлектропроводящие части не требуется подсоединять к цепи защиты, если ониустановлены таким образом, что не могут вызвать опасности, так как:

-не имеют широких контактных поверхностей и не могут быть взяты рукой;

-имеют незначительные размеры (менее 50  50 мм), или

-установлены таким образом, что контакт с токоведущими частями или нарушениеизоляции являются невозможными.

Этораспространяется на мелкие детали, такие как винты, заклепки, сигнальныетаблички и детали, расположенные внутри кожуха и независящие от их размера(например, электромагниты контакторов или реле, механические части устройств)(ГОСТ 30331.8/ГОСТР 50571.8, 1.2.2).

8.2.6 Отключение цепи защитысоединителями

Когдацепь защиты может быть отключена соединителями или разъемными контактнымисоединениями, эквипотенциальная цепь защиты должна размыкаться только послеотключения токоведущих частей, а ее непрерывность должна быть восстановленаперед включением под напряжение токоведущих частей. Это относится к разъемнымконтактным соединителям (п. 14.4.5).

Металлическиеоболочки соединителей и разъемов должны быть соединены с цепью защиты, если онине используются для БСНН.

8.2.7 Присоединение проводовзащиты

Всепровода защиты должны быть подключены в соответствии с 14.1.1. Запрещается использовать соединения проводовзащиты в качестве зажимов, которые используются для соединения и фиксации междусобой устройств или деталей.

Каждаяточка подключения провода защиты должна обозначаться символом 60417-2-МЭК-5019:

Длязажимов, используемых для подключения цепи защиты, это обозначение может бытьзаменено сочетанием зеленого и желтого цветов. Буквы РЕ предназначены длязажима подключения внешнего провода защиты (п. 5.2).

8.3 Подсоединение к цепи защитыв целях обеспечения работоспособности оборудования

8.3.1 Общие положения

Основнойцелью оперативных связей является уменьшение:

-последствий, связанных с нарушением изоляции, которые могут сказаться науправлении машиной (п. 8.3.2);

-влияния помех на работу электрооборудования, чувствительного к ним (п. 8.3.3).

8.3.2 Повреждения (пробои)изоляции

Защитаот непредусмотренных срабатываний в результате повреждений изоляции может бытьдостигнута путем соединения одной из полярностей цепи управления, питающейся оттрансформатора, с цепью защиты. При этом приборы управления соединяют с цепью всоответствии с требованиями 9.1.4.Это соединение должно выполняться как вариант питания цепей управления.

Необходимообратить внимание, что отсутствие соединения сторонних электропроводящих частейоборудования с цепью защиты, как указано в 6.3.2.2 и 6.3.2.3,отрицательно сказывается на эффективности изложенных в этом пункте мербезопасности.

8.3.3 Соединение с общимопорным потенциалом

Влияниеэлектрических помех может быть снижено в результате использования провода снизким удельным сопротивлением в сети с низким полным сопротивлением, которуюиспользуют в качестве опорного уровня для высокочастотных сигналов внутриэлектрооборудования (например, общая шина печатной платы или внешниеэлектропроводящие части оборудования). Конструкция соединения должна иметь какможно меньшее сопротивление относительно земли. Эти точки подключения должны обозначаться символом60417-2-МЭК-5020 (рисунок 3)

Соединениес общим опорным потенциалом, отличным от обеспечиваемого цепью защиты илисоединительным зажимом внешнего заземляющего провода (с пониженным уровнемшума), должно допускаться при условии, что будут соблюдены требования разделов 6 и 7.

Подключениек одной точке, соединенной непосредственно с точкой по возможности близкой кзажиму РЕ [рисунок 3 (поз. 1)] или ссобственным зажимом для обеспечения внешнего вывода на землю (бесшумного)должно быть предусмотрено, если необходимо уменьшить общий уровень радиопомех[рисунок 3 (поз. 2)]. Этот зажимдолжен обозначаться символом 60417-2-МЭК-5018

9Функции и цепи управления

9.1 Цепи управления

9.1.1 Питание цепи

Обязательнымявляется использование трансформаторов для питания цепей управления. Этитрансформаторы должны быть с раздельными обмотками. Если применяют несколькотрансформаторов, рекомендуется их соединять таким образом, чтобы напряжения вовторичных обмотках совпадали по фазе.

Когдацепи управления постоянного тока соединены с цепью защиты (п. 8.2.1), они должны питаться черезотдельную обмотку трансформатора цепи управления переменного тока или черездругой трансформатор цепи управления.

Вслучае, когда машины оснащены только одним пусковым устройством двигателя имаксимум двумя приборами управления (например, устройство блокировки, кнопкааварийной остановки), использование трансформаторов может быть необязательным.

9.1.2Напряжения цепи

Необходимо,чтобы оперативные напряжения согласовывались с правильной работой цепиуправления. Номинальное напряжение не должно превышать 277 В, когда цепьпитается от трансформатора.

9.1.3Защита

Цепиуправления должны обеспечиваться защитой от сверхтоков в соответствии с 7.2.4 и 7.2.10.

9.1.4 Подключение приборовуправления

Вцепях управления, одна полярность которых соединена (или предназначена длясоединения) с цепью защиты (п. 7.2.4),один зажим (имеющий предпочтительно всегда одну и ту же маркировку) катушкикаждого электромагнитного прибора управления или зажим других электрическихприборов должен быть соединен непосредственно с этой полярностью цепиуправления. Все переключающие элементы (например, контакты) приборовуправления, которые приводят в действие катушку или устройство, должнырасполагаться между другим зажимом катушки или устройства и другой полярностьюцепи управления (то есть той, которая не соединена с цепью защиты).

Допускаютсяследующие исключения:

-контакты устройств защиты (например, перегрузочное реле) могут быть включенымежду полярностью, связанной с цепью защиты, и катушками при условии, чтопровода между такими контактами и катушками приборов управления, на которыедействуют контакты реле, находятся в одном кожухе, а соединение будетдостаточно коротким и такого типа, который исключит замыкание на землю, и

-соблюдены требования 9.4.3.1.

9.2Функции управления

9.2.1Функции пуска

Функциипуска должны действовать в результате возбуждения соответствующей цепи (п. 9.2.5.2).

9.2.2 Функции остановки

Имеютсятри категории функций остановки:

0 -остановка немедленным отключением подвода питания от исполнительных механизмов(т.е. неконтролируемая остановка, п. 3.56);

1 -контролируемая остановка (п. 3.11)с сохранением подвода питания к исполнительным механизмам до самой остановкимашины, с последующим отключением подвода питания после того, как остановкаосуществлена;

2 -контролируемая остановка с сохранением подвода питания к исполнительныммеханизмам.

Примечание -При учете экстренности режимов управления (п. 9.2.5.4), возможногодополнительного риска отключение подвода питания может осуществляться припомощи либо электромеханических, либо электронных устройств.

9.2.3 Рабочие режимы

Каждаямашина может иметь один или несколько рабочих режимов, которые определяются типоммашины или ее применением. Если выбор (переключение) режима работы можетпривести к возникновению опасных ситуаций, такой режим должен быть исключенсоответствующим устройством (например, переключателем, запираемым на ключ,кодом доступа). Выбор рабочегорежимане должен приводить к срабатыванию машины. Для этого должно потребоватьсяотдельное действие оператора.

Средствазащиты должны быть эффективны во всех рабочих режимах (п. 9.2.4 для временного устранения защитных устройств приособых условиях).

9.2.4 Временное устранениезащитных устройств

Вслучае, когда необходимо временно нейтрализовать одно или несколько средствзащиты, следует предусмотреть устройство выбора режима или средство запирания(например, блокировку), чтобы воспрепятствовать автоматическому пуску всоответствующем режиме. Кроме того, следует предусмотреть одну или несколькоуказанных ниже мер:

-приведение в движение устройствами управления строго направленного илиэквивалентного действия;

-переносной пульт управления (например, подвесной), включающий устройствоаварийной остановки. Когда используют переносной пульт, управление движениемможет осуществляться только с этого пульта;

-ограничение скорости движения или мощности и

-ограничение диапазона движения.

9.2.5Работа

9.2.5.1 Общие положения

Длябезопасной работы машины должны быть предусмотрены все необходимые блокировки(п. 9.3). Должны быть приняты мерыпо ограничению движения машины в неуправляемом режиме после остановки любойкатегории (из-за нарушения в электропитании, при замене батарей, потересигналов дистанционного управления).

9.2.5.2 Пуск

Рабочийпуск должен быть возможен только при наличии и исправности защитных устройств,за исключением случаев, описанных в 9.2.4.

Дляобеспечения безопасной и правильной последовательности запуска должны бытьпредусмотрены соответствующие блокировки.

Машина,требующая использования нескольких пультов управления для приведения вдействие, должна удовлетворять следующим требованиям:

-каждый пульт должен быть оборудован отдельным пусковым устройством с ручнымуправлением;

-все условия, необходимые для управления машиной, должны быть соблюдены;

- всеприборы управления пуском должны быть в положении «разъединение» (остановка)перед разрешающей командой управления и

-все приборы управления пуском должны приводится в движение похожим образом(управление должно совпадать) (п. 3.6).

9.2.5.3 Остановка

Остановкикатегорий 0, 1 и/или 2 должны осуществляться в зависимости от оценки возможногориска и функциональных нарушений в машине (п. 4.1). Остановки категорий 0 и 1 должны действоватьнезависимо от режима работы (п. 9.2.3),при этом остановка категории 0 должна обладать приоритетом. Функции остановкидолжны преобладать над функциями пуска (п. 9.2.5.2).

Вслучае необходимости может быть предусмотрено объединение устройств защиты иблокировки. При их применении может оказаться необходимым соответствующаясигнализация для системы управления. Повторное включение функции остановки недолжно создавать опасных ситуаций.

9.2.5.4 Аварийное управление (аварийная остановка, аварийноеотключение)

9.2.5.4.1Общие положения

Настоящийстандарт определяет требования к аварийной остановке и аварийному отключениюкак к функциям аварийного управления, перечисленным в приложении D, в том числе кинициируемым однократным действиям человека. Применительно к прочим функциямостановки, обеспечивающим безопасность, см. 11.3.4.

9.2.5.4.2Аварийная остановка

Вдополнение к требованиям 9.2.5.3,функции аварийной остановки должны удовлетворять следующим требованиям:

-должны отменяться все другие действия и функции во всех режимах;

-подвод питания к исполнительным механизмам, который может вызвать опасные(ую)ситуации(ю), должен быть отключен настолько быстро, насколько это возможно,чтобы не создавать других опасныхситуаций (например, при наличии механических средств остановки не требуетсявнешнего подвода питания, или при торможении обратным током в случае остановкикатегории 1);

-возврат в первоначальное (исходное) состояние не должен вызывать самозапуска.

Аварийнаяостановка должна реализовываться в категории или 0, или 1 (п. 9.2.2). Выбор вида категории аварийной остановки долженопределяться суммарной оценкой рисков машины.

Дляреализации категории 0 («стоп») для аварийной остановки должны применятьсятолько электромеханические компоненты в цепях управления, выполненныхпроводами. Кроме того, управление не должно зависеть от логики передачиэлектронных сигналов (матобеспечения и т.п.) или передачи команд черезкоммутационные сети или линии.

Когдарекомендуется категория 1 («стоп») для аварийной остановки, окончательныйостанов движения с отключением энергии должен быть реализован с помощьюэлектромеханических компонентов.

9.2.5.4.3 Аварийное отключение

Вопросыфункционирования в режиме аварийного отключения изложены в ГОСТ 30331.7/ГОСТР50571.7.

Аварийноеотключение должно обеспечивать:

-защиту от прямого контакта (в кроссовых панелях, комплектных стойках,перемещаемых выдвижных блоках с электроаппаратурой в рабочих зонах), что можетбыть получено установкой в закрытую зону или за барьер (п. 6.2.6);

-защиту, где это возможно, от других рисков и нарушений, производимыхэлектричеством.

Аварийноеотключение является окончательным в реализации отключения машины от внешнейпитающей сети категории 0 («стоп»). Когда машина не может соответствоватькатегории 0, может быть необходимым установление другой защиты, например отпрямого контакта, таким образом, чтобы в аварийном отключении не былонеобходимости.

9.2.5.5 Контроль действий управления

Любоедвижение или действие машины или ее детали, которое может явиться причинойвозникновения опасной ситуации, должно быть произведено при контроле положенияили результата этого движения или действия.

Науправляемых вручную машинах операторы сами имеют возможность осуществлять такойконтроль. В случаях, когда контроль неосуществим, требуется применение такихсредств, которые исключат возможный «перебег», ограничат превышение частотывращения и механические перегрузки.

9.2.5.6 Управление, требующее удерживающего действия

Длявыполнения команд такого свойства необходимо оказывать постоянное воздействиена приборы управления.

9.2.5.7 Управление двумя руками

Имеетсятри типа управления двумя руками, в зависимости от оценки рисков машин. Онидолжны включать следующие характеристики. Управление типа 1 требует:

-наличия двух приборов управления исполнительными механизмами для согласованноговоздействия двумя руками;

-удерживающего воздействия в присутствии опасных ситуаций;

-прерывание работы, если один из органов управления отпущен, в присутствииопасной ситуации.

Управлениетипа 2 - это управление типа 1, требующее освобождения обоих органов управленияисполнительными механизмами перед повторным запуском.

Управлениетипа 3 - это управление типа 2, требующее согласованного действия приборовуправления в следующих условиях:

-устройства управления исполнительными механизмами должны приводиться в действиев ограниченный промежуток времени, не превышающий 0,5 с (приложение В), и

-если это предельное время превышено, оба устройства управления должны бытьотпущены перед тем, как появится возможность нового запуска.

9.2.5.8 Устройства разблокировки

Устройстваразблокировки при ручном управлении исполняются в сочетании с управлениемпуском, что при непрерывном их удержании позволяет выполнять машине ее функции.

Когдаустройство разблокировки является частью системы управления, оно должнодопускать движение, когда находится только в одном из положений. В иномположении оно должно останавливать движение.

Устройстводолжно:

-быть реализованным в управлении остановками категории 0 или 1 (п. 9.2.2);

-иметь конструкцию, отвечающую принципам эргономики;

- вдвухпозиционном исполнении:

позиция1 - реализовывать функцию разблокировки для выключения (исполнительный механизмв нерабочем состоянии);

позиция2 - реализовывать функцию разблокировки (исполнительный механизм в рабочемсостоянии);

- втрехпозиционном исполнении:

позиция1 - реализовывать функцию выключения для выключателя (исполнительный механизм внерабочем состоянии);

позиция2 - реализовывать функцию разблокировки (исполнительный механизм в рабочемсостоянии в среднем положении);

позиция3 - реализовывать функцию выключения (исполнительный механизм в рабочемсостоянии, пройдя среднее положение).

Привозврате из позиции 3 в позицию 2 функция разблокировки не должнаосуществляться.

9.2.6 Совмещенное управлениепуском и остановкой

Кнопкии другие подобные устройства управления, которые в процессе своей работыпоочередно включают движение или останавливают его, должны использоватьсятолько для тех функций, которые не могут привести к опасным ситуациям.

9.2.7Дистанционное управление

9.2.7.1Основные положения

Вэтом подразделе рассматривают функциональные требования к системам, передающимкоманды управления между системой управления машиной и пультом оператора порадио или в инфракрасном диапазоне.

Примечание -Некоторые из таких систем имеют комплексное решение и могут применять цифровуютехнику связи, которая использует специальные кабели (коаксиальные, оптические,парной скрутки).

Должнобыть обеспечено легкое подключение или отключение операторского пульта к (от)питающей сети.

Должныиметься (ключ оператора, код) средства, если необходимо, для ограничениядоступа к пульту оператора (каждый пульт управления должен иметь четкуюиндикацию о том, какой машиной управляет данный пульт).

9.2.7.2Ограничения в системе управления

Должныбыть предприняты все меры, чтобы управление обеспечивало:

-воздействие только на определенную машину;

-выполнение только определенных функций.

Должныбыть предприняты все меры, препятствующие обмену иными, чем установлено,сигналами между машиной и пультом управления.

Еслиэто необходимо, конструкция машины должна позволять управлять с пульта только водном или более ограниченных зонах или местах.

9.2.7.3 Стоп

Пультыдолжны быть оснащены отдельными четко идентифицируемыми средствами реализациина машине функции «стоп» или функции отключения всех движений, ведущих ксозданию опасной ситуации. Органы управления этими функциями не должны иметьобозначений функций систем аварийной остановки, однако через функцию «стоп» намашине может быть реализована функция «аварийный стоп».

Машинас переносным дистанционным пультом управления должна быть оборудованасредствами автоматического торможения и ограничения возможных нарушений вуправлении в следующих случаях:

-когда получен сигнал на остановку;

-когда обнаружено нарушение в системе;

-если команда не была принята в период предварительной задержки передисполнением, когда машина решает задачи предпусковой подготовки, а опасныеусловия в зоне действия пульта уже могут наступить (приложение В).

Примечание -Сигнал команды включает в себя подтверждение, что коммуникации в порядке.

9.2.7.4 Последовательный цифровой порт

Вмашине, где управление безопасно взаимосвязанными функциями основано напоследовательной передаче, точность передачи должна вытекать из использованияметода определения ошибки при ее троекратном повторении в любой команде.

Примечание -Метод определения ошибки - в соответствии с рекомендациями МЭК 60870-5-1 [24].

9.2.7.5 Использование более чем одного дистанционного пультауправления

Намашине, управляемой более чем с одного дистанционного пульта, должны бытьпредприняты меры для того, чтобы в данное время имелась возможность управлятьтолько с одного из пультов. Индикация о том, что пульт управления задействованв управлении машиной, должна быть обеспечена в определенной локальной зоне какпредопределяющая опасные состояния на машине.

Примечание -Команда «стоп» должна реализоваться с любого из установленных на машинепультов, когда это потребует возникшая опасность.

9.2.7.6Дистанционные пульты управления с автономным питанием от батарей

Колебаниянапряжения питающих батарей не должны приводить к опасному состоянию. Если одноили более потенциально опасных движений управляются с пульта с автономным питанием, оператор должен иметьинформацию об изменении напряжения сверхдопустимых ограничений.

Вданных обстоятельствах дистанционный пульт управления должен функционироватьдольше, чем установленный на машине в благоприятных рабочих условиях.

9.3 Защитавзаимной блокировкой

9.3.1 Реактивация взаимноблокированных защитных устройств

Повторнаяактивация взаимно блокированных защитных устройств не должна быть причиной движения или работы машины, которыемогли бы создать опасную ситуацию.

9.3.2Ограничение хода

Когдаизбыточный ход (перебег) может создать опасную ситуацию, необходимопредусмотреть установку ограничивающих позиционных датчиков или концевыхвыключателей для реализации соответствующих функций управления.

9.3.3Вспомогательные функции

Правильнаяработа вспомогательных функций должна контролироваться соответствующимиустройствами (например, датчиками давления).

Еслинесрабатывание двигателя или устройства для вспомогательной функции (например,смазка, охлаждение или удаление стружки) может привести к возникновению опасныхситуаций, повреждению машины или ухудшению производственного процесса, в этомслучае необходимо предусмотреть установку устройства взаимной блокировки, чтобыуменьшить такую опасность.

9.3.4 Взаимные блокировки междуразличными операциями и противоположными движениями

Всеконтакторы, реле и другие устройства, которые управляют элементами машины имогут создать опасные условия при их одновременном срабатывании (например,одновременное управление двумя противоположными движениями), должны взаимно блокироваться,чтобы исключить неправильные операции.

Реверсивныеконтакторы (контролирующие управление вращения двигателя) должны взаимноблокироваться таким образом, чтобы при нормальной эксплуатации в моментпереключения не могло произойти короткого замыкания.

Еслидля безопасности или для обеспечения непрерывности операций некоторые функциимашины должны быть взаимосвязаны, необходимо достичь надлежащей координациивзаимной блокировкой. Для группы машин, работающих вместе в согласованномпорядке и оборудованных более чем одним устройством управления, в случаенеобходимости, следует предусмотреть меры для координации работы аппаратурыуправления. В случаях, когда при подключенном питании привода из-занеисправности механического тормоза возникает опасное состояние неуправляемоготорможения, взаимная блокировка должна отключать питание привода.

9.3.5 Противотоковое торможение

Прииспользовании на двигателе противотокового торможения необходимо принятьдейственные меры, чтобы исключить изменение направления вращения в концеторможения, когда это реверсирование может создать опасные условия, привести кповреждению машины или нарушению производственного процесса. Для этих целей не допускаетсяприменение устройства, действие которого основано только на временных уставках.

Цепиуправления должны быть устроены таким образом, чтобы вращение вала вручную илидругим способом не создавало опасных ситуаций.

9.4 Функцииуправления в случае отказа

9.4.1 Общие требования

Еслиотказы или нарушения в работе электрооборудования могут создать опаснуюситуацию, нанести ущерб машине или повлиять на производственный процесс,необходимо принять соответствующие меры, чтобы свести к минимуму возможностьвозникновения таких отказов и нарушений. Требуемые меры и их объем, как поотдельности, так и в сочетании, зависят от уровня опасности, связанного с ихприменением (п. 4.1).

Средстваснижения опасности включают, но не ограничиваются нижеследующими:

-устройства защиты на машине (например, защитное устройство с взаимнойблокировкой, чувствительные приборы);

-защитная взаимная блокировка электрической цепи;

-использование испытанных схем и компонентов (п. 9.4.2.1);

-частичное или полное резервирование (п. 9.4.2.2) или разнесение (п. 9.4.2.3);

-проведение функциональных испытаний (п. 9.4.2.4) и,

как правило,учитываются только единичные отказы. Если степени опасности более высокие,следует убедиться, что никакой единичный отказ не может создать опаснойситуации.

9.4.2 Меры для сниженияопасности в случае отказа

9.4.2.1 Использование испытанных схем и компонентов

Средипрочих, эти меры включают:

-достижение эквипотенциальности (равность потенциалов) цепей управления врабочих целях (п. 9.4.3.1);

-подключение приборов управления (втягивающие катушки) в цепях управления всоответствии с 9.1.4;

-остановка отключением энергии в соответствующей цепи (п. 9.2.2);

-отключение всех токоведущих проводников (п. 9.4.3.1);

-использование устройств с плюсовой функцией отключения (ГОСТ 30011.5);

-принятие конструктивных решений для уменьшения возможности отказа, вызывающегонежелательные действия.

9.4.2.2 Резервирование

Путемчастичного или полного резервирования возможно свести к минимуму вероятностьтого, что единичный отказ электрической цепи приведет к опасной ситуации.Резервирование может быть эффективным при нормальной работе (линейноерезервирование) или выполняться специальными цепями, которые берут на себяфункцию защиты только при нарушении нормальной работы (внелинейноерезервирование).

Когдаиспользуется внелинейное резервирование, которое не проводит ток при нормальнойработе, для обеспечения того, чтобы эти цепи управления были в эксплуатационнойготовности, в случае необходимости, следует принять соответствующие меры.

9.4.2.3 Применение разнесения

Применениецепей управления с различными принципами работы или с устройствами различныхтипов может уменьшить вероятность отказов, ведущих к увеличению опасности.

Например:

-сочетая замыкающие и размыкающие контакты взаимной блокировкой;

-используя в цепях управления компоненты различных типов;

-сочетая в конфигурациях резервирования электронные и электромеханические цепи;

-комбинируя электрические и неэлектрические системы (например, гидравлические,механические, пневматические), можно улучшить функции резервирования иобеспечить разнесение.

9.4.2.4 Функциональные испытания

Этииспытания могут быть проведены автоматически системой управления или вручную входе осмотра, а также в процессе пусковых испытаний или определенного периодаработы, или же комбинируя вышеуказанные способы в зависимости от случая (п. 18.2 и 19.6).

9.4.3Защита от ошибочных коммутационных операцийиз-за нарушений цепей заземления и прерываний напряжения

9.4.3.1 Нарушения в заземлении

Неправильностив заземлении любой цепи управления не должны вызывать никаких непреднамеренныхпусков, не создавать потенциально опасных движений или создавать препятствияостановке машины.

Чтобыудовлетворить этому требованию, подключение к цепи защиты должносоответствовать 8.2, а соединениеприборов должно соответствовать 9.1.4.Питающиеся от трансформатора цепи управления, которые не соединены с цепьюзащиты, должны оснащаться устройством контроля изоляции, который должен либосигнализировать о неисправности заземления, либо размыкать и автоматическиотключать эту цепь управления при наличии неисправности заземления.

Когдацепь управления включена непосредственно между фазными проводами сети питания инейтральным проводом, который не заземлен, либо заземлен через высокий импеданс(резистор, разрядник), для функций «ПУСК» или «СТОП» такого станка, которыемогут вызвать аварийные ситуации или повреждение станка в случаенепреднамеренного пуска или отказа при остановке, должны применятьсямногополюсные управляющие выключатели, которые прерывают все токопроводящиепроводники.

9.4.3.2 Прерывания напряжения

Необходимоприменять требования 7.5.

Прииспользовании запоминающего устройства должна быть обеспечена нормальная работав случае нарушения питания (например, при использовании запоминающегоустройства с сохранением информации при отключении питания), если стираниеинформации в памяти устройства может повлечь за собой создание опаснойситуации.

9.4.3.3 Нарушение непрерывности цепей

Еслинепрерывность цепи зависит от состояния скользящего контакта, то следуетприменять дуплексирование.

10Операционный интерфейс и приборы управления, установленные на машине

10.1 Общие положения

10.1.1 Общие требования кприборам

Настоящийраздел содержит требования к приборам, расположенным с внешней стороны или жечастично выступающим наружу из оболочек, защищающих их от внешних воздействий.

Помере возможности эти приборы должны выбираться, монтироваться, обозначаться имаркироваться в соответствии с ГОСТ 29149 и ГОСТ 21991.

10.1.2 Размещение и монтаж

Помере возможности приборы управления должны быть (если они установлены намашине):

-легкодоступны в процессе работы и при обслуживании, и

- смонтированытак, чтобы свести к минимуму возможность их повреждения при обслуживании илиперемещении любого другого передвижного оборудования.

Органыуправления приводимых в действие вручную приборов должны выбираться иустанавливаться таким образом, чтобы:

-находиться на высоте над уровнем рабочей площадки не менее 0,6 м и бытьлегкодоступным для оператора в его обычном положении;

-не создавать опасных ситуаций для оператора во время передвижения и свести кминимуму возможность непредусмотренного движения.

10.1.3 Защита от внешнихвоздействий

Приправильно выполненном монтаже интерфейс (цепи управления и контроля) ивстроенные приборы управления должны выдерживать ожидаемые в процессеэксплуатации воздействия. Степень защиты (ГОСТ 14254)вместе с другими соответствующими мерами должны обеспечивать защиту против:

-воздействия агрессивных жидкостей, паров или газов, образующихся в физическойсреде, окружающей машину или используемых в ней;

-проникновения посторонних загрязнений (например, стружек, пыли, частицвещества).

Дополнительнок этому интерфейс в устройствах управления должен обладать минимальной защитой против прямого контакта степени IPXXD (ГОСТ 14254).

10.1.4 Датчики положения

Датчикиположения (например, конечные выключатели, контактные выключатели) не должныповреждаться при надлежащей установке в случае перебега.

Когдав цепях, предусмотренных для защиты, используются датчики положения смеханическим приводом, необходимо предусмотреть их плюсовое управлениевыключением (ГОСТ 30011.5), либо должна достигаться достаточная надежность (п. 9.4.2).

10.1.5 Переносные и подвесные пульты управления

Такие станции должны быть такподобраны и расположены, чтобы уменьшить возможность непредумышленногоуправления машиной в случае удара или вибрации (если пульт управления подверженвоздействию воды и механической тряски).

10.2Кнопочные выключатели

10.2.1 Цвета

Цветаорганов управления с кнопочными выключателями должны соответствовать коду,приведенному в таблице 2.

Предпочтительнымицветами для органов управления ПУСК/ВКЛЮЧЕНИЕ ПОД НАПРЯЖЕНИЕ являются белый,серый или черный, в большей степени белый. Также допускается зеленый цвет. Недолжен использоваться красный цвет.

Красныйцвет должен использоваться для органов управления аварийной остановки.

Цветачерный, серый или белый, чаще черный предназначены предпочтительно для органовуправления ОСТАНОВКА/ОТКЛЮЧЕНИЕ НАПРЯЖЕНИЯ. Допускается также красный цвет.Зеленый цвет не должен использоваться.

Белый,серый и черный являются предпочтительными цветами для органов управления скнопочными выключателями, которые после приведения в действие работаютпоследовательно как ПУСК/ВКЛЮЧЕНИЕ ПОД НАПРЯЖЕНИЕ и ОСТАНОВКА/ОТКЛЮЧЕНИЕНАПРЯЖЕНИЯ. Не должны использоваться цвета красный, желтый или зеленый (п. 9.2.6).

Таблица 2 - Код цветов для кнопочных органов управления и их значение

Цвет

Значение

Пояснение

Примеры применения

Красный

Срочный

Действие в случае опасности или срочности

Срочная остановка. Введение функции срочности. п. 10.2.1

Желтый

Ненормальный

Действие в случае ненормальной ситуации

Устранение ненормальной ситуации. Восстановление прерванного автоматического цикла

Зеленый

Безопасный

Действие в случае безопасности или для подготовки нормального условия работы

п. 10.2.1

Голубой

Обязательный

Действие в случае ситуаций, требующих обязательного вмешательства

Функция повторного включения

Белый

Характерных предписаний значений нет

Для ведения функций, за исключением срочной остановки

ПУСК/ВКЛЮЧЕНИЕ ПОД НАПРЯЖЕНИЕ (предпочтительно), ОСТАНОВКА/ОТКЛЮЧЕНИЕ НАПРЯЖЕНИЯ

Серый

-

См. примечание

ПУСК/ВКЛЮЧЕНИЕ ПОД НАПРЯЖЕНИЕ

ОСТАНОВКА/ОТКЛЮЧЕНИЕ НАПРЯЖЕНИЯ

Черный

-

-

ПУСК/ВКЛЮЧЕНИЕ ПОД НАПРЯЖЕНИЕ

ОСТАНОВКА/ОТКЛЮЧЕНИЕ НАПРЯЖЕНИЯ (предпочтительно)

Примечание - Когда для обозначения органов управления применяют дополнительное средство кодирования (например, текстура, форма, положение), один и тот же цвет белый, серый или черный может использоваться для различных функций (например, белый для органов управления ПУСК/ВКЛЮЧЕНИЕ ПОД НАПРЯЖЕНИЕ, а также для органов управления ОСТАНОВКА/ОТКЛЮЧЕНИЕ НАПРЯЖЕНИЯ).

Белый, серый и черный являются предпочтительными цветами дляорганов управления с кнопочными выключателями, которые вызывают работу толькопри их нажатии и прекращают ее при их отпускании (например, удерживающеевоздействие), красный, желтый и зеленый цвета не должны использоваться.

Зеленыйцвет предназначен для функций, указывающих на безопасный или нормальный режим.

Желтыйцвет предназначен для функций, указывающих на предупреждение или ненормальноеусловие.

Голубойцвет предназначен для функций обязательного значения.

Органыуправления с кнопочными выключателями для повторного включения возврата должны бытьголубого, белого, серого или черного цветов. Когда они действуют также, каккнопка ОСТАНОВКА/ОТКЛЮЧЕНИЕ НАПРЯЖЕНИЯ, предпочтительными цветами являютсябелый, серый и черный, в большей степени, черный. Зеленый цвет не должениспользоваться.

10.2.2 Маркировка

В дополнение к описанному в 17.3функциональному обозначению, кнопочные выключатели рекомендуется маркироватьсимволами либо рядом, либо, что предпочтительнее, непосредственно на органахуправления, например:

ПУСК/ВКЛЮЧЕНИЕ ПОД НАПРЯЖЕНИЕ

ОСТАНОВКА/ОТКЛЮЧЕНИЕ НАПРЯЖЕНИЯ

Кнопка, вызывающая поочередно: ПУСК и ОСТАНОВКУ или ВКЛЮЧЕНИЕ ПОД НАПРЯЖЕНИЕ и ОТКЛЮЧЕНИЕ НАПРЯЖЕНИЯ

Кнопка, вызывающая движение при нажатии и останов при отпускании (т.е. удерживающее воздействие)

417-МЭК-5007

417-МЭК-5008

417-МЭК-5010

417-МЭК-5011

10.3Световые индикаторы и сигнальные экраны

10.3.1Способы использования

Световыеиндикаторы и сигнальные экраны служат для предоставления следующих видовинформации:

-индикация - для привлечения внимания оператора или передачи ему сигнала овыполнении определенного действия. Для этого обычно используют красный, желтый,зеленый и голубой цвета;

-подтверждение - для подтверждения команды, состояния или режима, окончанияизменения или переходного периода. Для этого обычно используют белый и голубойцвета. В некоторых случаях может применяться зеленый цвет.

10.3.2 Цвета

Еслимежду изготовителем и пользователем нет особых соглашений, прозрачные колпачкисветовых сигнальных индикаторов и ламп должны соответствовать цветовому коду,приведенному в таблице 3, с учетомрежима работы (состояния) машины. В соответствии с ГОСТ 29149 цветам могут бытьприсвоены другие значения согласно одному из следующих критериев:

-безопасность персонала и окружающей среды, или

-состояние электрического оборудования.

10.3.3Мигающие огни

Дляразличения или дополнительной информации и, в частности, для привлечениябольшего внимания используют мигающие огни, применяемые в следующих целях:

-привлечение внимания;

-требование немедленного действия;

-указание на рассогласование между командой и действительным состоянием, и

-указание происходящего изменения (мигание во время переходного режима).

Дляприоритетной информации рекомендуется использовать наивысшую частоту мигающихогней (ГОСТ 29149 содержит сведения о частоте мигания и отношенииимпульс/пауза).

10.4Кнопочные выключатели с подсветом

Органыуправления с кнопочными выключателями с подсветом должны быть окрашены всоответствии с таблицами 2 и 3. Если имеются трудности с приданиемнадлежащего цвета, следует использовать белый цвет.

Красныйцвет органа управления срочной остановкой не должен зависеть от освещения еголампы.

Таблица 3 - Цвета сигнальных световыхиндикаторов (ламп) и их значение в зависимости от режима работы (состояния)машины

Цвет

Значение

Пояснение

Действие оператора

Примеры применения

Красный

Срочный

Опасные условия

Немедленное действие для разбора опасной ситуации (например, срочная остановка)

Давление (температура) вне пределов безопасности. Падение напряжения. Отключение. Перерегулирование срочной остановки

Желтый

Ненормальный

Ненормальный режим. Неминуемая критическая ситуация

Наблюдение и/или вмешательство (например, восстановление желаемой функции)

Давление (температура) сверх нормального предела. Срабатывание защитного устройства

Зеленый

Нормальный

Нормальный режим

По усмотрению

Давление (температура) в пределах нормы

Голубой

Обязательный

Сигнал о ситуации, которая требует действий оператора

Обязательное действие

Запрос о вводе предварительно выбранных значений

Белый

Нейтральный

Другие ситуации могут использоваться, если есть сомнение в применении цветов красного, желтого, зеленого, голубого

Наблюдение

Общая информация

10.5Поворотные приборы управления

Устройства с поворотнымуправлением (такие как потенциометры и переключатели) должны устанавливатьсятаким образом, чтобы воспрепятствовать вращению фиксированной части. Одноготрения не должно быть достаточно.

10.6Пусковое устройство

Используемые для выполненияфункции пуска или приведения в движение элементов машины устройства (например,контактные штыри, каретки, направляющие) должны изготавливаться иустанавливаться таким образом, чтобы уменьшить опасность несвоевременногосрабатывания. Органы управления с грибовидными толкателями могут бытьиспользованы для управления двумя руками.

10.7Устройства аварийной остановки

10.7.1 Применение

Устройства аварийнойостановки должны быть легкодоступны и устанавливаться на каждом пультеуправления и в других местах управления, откуда может инициироваться аварийнаяостановка (исключение - п. 9.2.7.3).

10.7.2 Типы

Устройствами аварийнойостановки могут быть:

- кнопочный выключатель;

- выключатель, управлениекоторым осуществляется при натяжении троса;

- выключатель, управляемыйпедалью без механической блокировки.

Эти устройства должны бытьснабжены автоматической блокировкой, и обладать плюсовым (положительным), принепосредственном воздействии, размыканием (ГОСТ 30011.5).

10.7.3 Восстановление нормального функционирования послеаварийной остановки

Не должно существоватьвозможности восстановления цепи аварийной остановки, пока орган управленияустройства аварийной остановки не будет приведен в исходное положение вручную.Когда в цепи управления предусмотрено несколько устройств аварийной остановки,цепь не должна иметь возможности восстановления, пока все ранее сработавшиеустройства аварийной остановки не будут возвращены в исходное положение.

10.7.4 Органы управления

Органыуправления устройств аварийной остановки должны быть красного цвета. Фон,расположенный непосредственно вокруг органов управления, должен быть желтогоцвета. Органы управления (толкатель) кнопочного выключателя должны бытьвыступающего типа или с грибовидной головкой.

10.7.5Действия устройства отключения питания дляосуществления аварийной остановки

Устройствоотключения питания может быть локально задействовано для выполнения функцийаварийной остановки в случаях, когда:

-легкодоступно для пользования оператору;

-относится к типу, описанному в 5.3.2,перечисления a, b или с.

Еслиимеется в виду его такое использование, устройство отключения подвода питаниядолжно удовлетворять требованиям по окраске, изложенным в 10.7.4.

10.8Устройства аварийного отключения

10.8.1 Размещение

Устройствааварийного отключения должны быть размещены так, как удобно для каждогоконкретного случая. Обычно такие устройства размещают отдельно от пультовуправления оператора. Однако когда оказывается необходимым инициировать функциюаварийного отключения с пульта управления оператора, такой пульт управлениянеобязательно должен быть снабжен отдельным устройством аварийной остановки,поскольку функции аварийного отключения осуществляются в соответствии скатегорией 0 аварийной остановки.

10.8.2 Типы

Устройствааварийного отключения включают в себя:

-кнопочный выключатель;

-выключатель, управляемый при натяжении троса.

Устройствадолжны быть с принудительным возвратом (с защелкой) и иметь контакты с плюсовым(положительным) размыканием (ГОСТ 30011.5).

Кнопочныевыключатели могут размещаться в разрушаемой стеклянной оболочке.

10.8.3Возобновление нормальной работы послеаварийного отключения

Должнобыть невозможным восстановление разомкнутых цепей до тех пор, пока устройствоаварийного отключения не будет возвращено вручную (принудительно) в исходноесостояние.

Приналичии нескольких таких устройств на машине, восстановление всех разомкнутыхцепей должно быть невозможным, пока все устройства не будут принудительновозвращены в исходное состояние.

10.8.4 Органы управления

Органыуправления устройств аварийного отключения должны быть окрашены в красный цвет.Поверхность непосредственно вокруг органа управления должна быть желтого цвета.Орган управления кнопочного типа, воздействующий на устройства аварийногоотключения, должен быть выступающего типа или с грибовидной головкой.

10.8.5Локальное действие отключения питания,вызывающее аварийное отключение

Еслиустройство отключения питания при аварийном отключении должно действоватьлокально, оно должно быть легкодоступным и удовлетворять требованиям по окраске10.8.4.

10.9Дисплеи

Дисплеи(например, устройства визуализации, аварийные индикаторы) должны быть подобраныи установлены таким образом, чтобы быть хорошо видимыми с обычного рабочегоместа оператора. Там, где дисплеи используют в качестве аварийных,рекомендуется, чтобы они были мерцающего или вращающегося типа и сопрягались созвуковыми аварийными предупреждающими сигнализаторами.

11Электронное оборудование

11.1 Общие положения

Настоящийраздел распространяется на электронное оборудование всех видов, включаяпрограммируемые электронные системы, подсистемы, печатные платы, устройства исоставные элементы.

11.2Основные требования

11.2.1 Входы и выходы

Рекомендуетсяпредусмотреть устройства, сигнализирующие о состоянии входов и выходов.

11.2.2 Уравнительное(эквипотенциальное) соединение

Всестойки входов/выходов, кроссовые панели, блоки с процессорами и подводамипитания должны быть электрически соединены вместе в соответствии соспецификациями поставщика и подключены к защитной цепи (п. 8.2.3). Если потребуется, то оборудование может бытьизолировано от защитной цепи в соответствии с разделом 8.

11.3Программируемое оборудование

11.3.1Программируемые устройства управления

Программируемыеконтроллеры должны соответствовать МЭК 61131-1 [28] и МЭК 61131-2 [29].

11.3.2Защита и сохранение памяти

Чтобыизбежать любого изменения памяти со стороны лиц, не имеющих права доступа кмашине, необходимо предусмотреть средства и соблюдать описанные в 9.4.3.2 требования.

11.3.3 Проверка программногообеспечения

Оборудование,которое использует повторно программируемые логические схемы, должнорасполагать средствами для проверки того, что программное обеспечениесоответствует документации программы.

11.3.4 Использование дляфункций безопасности

Электронноепрограммируемое оборудование не должно использоваться для аварийной остановкикатегории 0 (п. 9.2.5.4).

Еслиречь идет о всех других функциях остановки, относящихся к безопасности,необходимо отдавать предпочтение электромеханическим компонентам в цепяхуправления, выполненных проводами (т.е. эти функции не должны зависеть отработы электронного программируемого оборудования). Если для обеспечения такихфункций используется электронное программируемое оборудование, необходимопринять меры, соответствующие 9.4.

Этитребования не должны исключать использование электронного программируемогооборудования для контроля, испытания или усиления таких функций. Однако этооборудование не должно влиять на правильное исполнение этих функций.

Примечание - Следует иметь в виду, что неразумно полагаться направильную работу электронного программируемого оборудования, единственныйканал управления которого не подлежит строгому контролю.

12Аппаратура управления. Размещение, монтаж и защитные оболочки

12.1Общие требования

Всеаппараты управления должны быть размещены и установлены таким образом, чтобоблегчить:

-доступ и обслуживание;

-защиту от внешних воздействий или воздействий тех условий, для работы в которыхони предназначаются;

-работу и обслуживание машины и связанного с ним оборудования.

12.2Размещение и монтаж

12.2.1 Доступ и обслуживание

Всеэлементы аппаратуры управления должны быть установлены и направлены такимобразом, чтобы они могли идентифицироваться без их перемещения или снятияпроводки. Расположение элементов, которые требуют контроля для правильнойработы или которые могут быть заменены, должно позволять проведение необходимыхопераций без демонтажа другого оборудования или деталей машины (за исключениемоткрытия дверей или снятия крышки). Зажимы, не соединенные с аппаратуройуправления, должны отвечать этим требованиям.

Любаяаппаратура управления должна устанавливаться таким образом, чтобы облегчитьработу и обслуживание. Если для снятия устройства необходим специальный ключ,он должен быть предоставлен. Когда для обслуживания или регулировки необходимдоступ, соответствующие устройства должны располагаться на высоте от 0,4 до 2,0м от площадки обслуживания.

Зажимырекомендуется располагать на высоте 2,0 м от площадки обслуживания, так чтобыпровода и кабели могли быть к ним легко подсоединены.

Насъемных дверцах и крышках, обычно расположенных на оболочках, не должномонтироваться никакого оборудования, за исключением устройств управления,индикации измерений и охлаждения.

Когда устройства управлениясоединяются разъемами с контактными штырями, такое соединение должно легкораспознаваться с помощью типа (формы), маркировки или обозначения (илисочетания этих средств) (п. 14.4.5).

Перекоммутируемые в ходенормальной работы разъемы с контактными штырями (съемные) должны быть оснащеныустройствами, предотвращающими неверное подсоединение, если отсутствиепоследних может привести к отключению.

Элементы соединителей,которые перекоммутируются в ходе нормальной работы, должны располагаться иустанавливаться таким образом, чтобы доступ к ним оставался свободным.

Контрольные точки, если ониимеются, должны быть:

- легкодоступны;

- четко обозначены всоответствии с технической документацией (п. 18.3);

- соответствующим образомизолированы и

- соответственно расположены,чтобы обеспечить подключение испытательного оборудования.

12.2.2 Разделение или группирование

Неэлектрические детали иустройства, непосредственно не относящиеся к электрическому оборудованию, недолжны быть размещены внутри оболочек, содержащих аппаратуру управления.Устройства, подобные электромагнитным золотникам, должны быть отделены отостального электрического оборудования (например, размещаться в отдельномобъеме).

Устройства управления,установленные в том же месте и связанные с напряжением питания или как снапряжением питания, так и с напряжением управления, должны группироватьсяотдельно от тех, которые связаны только с напряжением управления.

Зажимы должны разделяться погруппам для:

- цепей питания;

- подключенных цепейуправления;

- прочих цепей управления,питаемых от внешних источников (например, для подключения).

Группы зажимов должнымонтироваться компактным образом так, чтобы каждая группа могла быть легкоидентифицирована (например, с помощью маркировки, различия в габаритах,перегородок или различных цветов).

При компоновке группустройств (включая соединительные устройства) должны выдерживатьсяпредусмотренные для них зазоры и изоляционные расстояния при учете внешнихвлияний или условий окружающей среды (МЭК 60664-1 [21]).

12.2.3 Воздействие тепла

Вырабатывающие теплосоставные элементы (например, тепловые камеры, силовые сопротивления) должныбыть установлены таким образом, чтобы температура каждого соседнего элемента непревышала допустимые пределы.

12.3 Степенизащиты

Защита аппаратуры управленияот проникновения внешних частиц или жидкостей должна учитывать внешние влияния,при которых машина предназначена работать (т.е. условия размещения и физическиеусловия окружающей среды), и быть достаточной, чтобы предохранять от попаданияпыли, охлаждающих жидкостей, стружек и механических повреждений.

Примечания

1 Степень защиты отпроникновения воды определяется ГОСТ 14254. Длядругих жидкостей может оказаться необходимо применение дополнительных защитныхмер.

Защитные оболочки(кожуха) аппаратуры управления должны обеспечивать степень защиты не менее чем IP22 (ГОСТ 14254).

Исключения

a) Когда рабочаязона электрического оборудования использует защитную оболочку с определеннойстепенью защиты против воздействия твердых частиц и жидкостей.

b) Когда используютсяподвижные коллекторы проволочного типа или щеточные коллекторные системы иусловия согласно IP22 не обеспечиваются, то применимы меры, предусмотренные 6.2.5.

2 Некоторые примерыприменений необходимой степени защиты, обычно обеспечиваемой следующимиоболочками:

- IP10 - вентилируемые, содержащиетолько пусковые реостаты и другое крупногабаритное оборудование;

- IP32 - вентилируемые содержащиепрочее оборудование;

- IP32, IP43 и IP54 - общепромышленногоприменения;

- IP55 - используемые в помещениях,которые очищаются струями воды низкого давления (шланги);

- IP65 - обеспечивающие защиту противмелкой пыли;

- IP2X - содержащие открытые скользящиеконтакты.

В зависимости отусловий эксплуатации могут оказаться подходящими другие степени защиты.

12.4Оболочки, дверцы и отверстия

Оболочкидолжны быть сконструированы с использованием материалов, способныхпротивостоять механическим, электрическим и термическим напряжениям, как ивоздействию влажности, которые желательно учитывать при нормальнойэксплуатации. Рекомендуется, чтобы запоры предохранительных дверей и крышекбыли встроенного типа.

Смотровыеокна, предусмотренные для считывания показаний со шкал измерительных ииндикаторных приборов, расположенных внутри оболочек, должны быть выполнены изматериалов, которые способны выдерживать воздействие механических нагрузок ихимических веществ, например из закаленного стекла или листа поликарбоната(толщиной 3 мм).

Оболочкирекомендуется оснащать дверцами с вертикальными шарнирами, преимущественнобеспетельного типа, с углом открытия не менее 95° и шириной не более 0,9 м.

Шарнирныесоединения дверей, крышки и оболочки должны выдерживать химическое воздействиежидкостей, паров или агрессивных газов, которые используются на машине.Средства, используемые для сохранения степени защиты оболочки, которая должнаиметь открытые или снятые дверцы или крышки для работы или обслуживания,должны:

-обеспечивать надежное соединение дверец / крышек и оболочек;

-не повреждать оболочки при снятии и замене дверцы или крышки и тем самымухудшать степень защиты.

Всеустроенные в оболочках отверстия, включая направленные к полу и основанию илидругим частям машины, должны быть закрыты конструктивно так, чтобы обеспечиваласьпредписанная для оборудования степень защиты. Отверстия, предназначенные дляввода кабелей, должны легко открываться на месте. В основании расположенных вмашине кожухов может быть предусмотрено соответствующее отверстие для удалениявлаги, вызванной конденсацией.

Недолжно быть никаких отверстий между оболочками, содержащимиэлектрооборудование, и полостями, содержащими охлаждающие, смазывающие илигидравлические жидкости, или такими полостями, в которые могут проникать масла,другие жидкости или пыль. Это требование не распространяется на электрическиеустройства, сконструированные специально для работы в масле (например,электромагнитные муфты) и на электрооборудование, в котором используютсяохлаждающие жидкости.

Еслив оболочке предусмотрены отверстия для монтажа, нужно следить за тем, чтобыпосле монтажа они не стали причиной ухудшения требуемой степени защиты.

Оборудование,которое при нормальной или ненормальной работе может достичь температуры наповерхности достаточной, чтобы вызвать риск возгорания или вредного влияния наматериал оболочки:

-должно быть помещено в кожух, который будет противостоять без риска возгоранияили вредного влияния таким температурам, которые могут возникать, и

-должно быть смонтировано и размещено на достаточном расстоянии от прилегающегооборудования с тем, чтобы обеспечивать безопасное рассеивание теплоты (п. 12.2.3), или

-должно быть тем или иным способом заэкранировано материалом, который можетпротивостоять без риска возгорания или вредного влияния теплоте, выделяемойоборудованием.

12.5Доступ к аппаратуре

Минимальныеразмеры проходов по фронту и между оборудованием должны соответствовать МЭК60364-4-481 [17], 481.2.4.

Примечание -Размеры, приведенные в МЭК 60364-4-481 [17], 481.2.4, являются абсолютным минимумом. Можетоказаться необходимым выбрать большие значения из других соображений, таких какудобство рабочей зоны, возможности эвакуации, подвижность оборудования и т.д.

Дверцыв проходах для доступа в рабочие зоны должны быть:

-шириной 0,7 м и высотой 2 м;

-открываться наружу;

-иметь средство для экстренного открытия изнутри без ключа и инструмента.

13 Кабели ипровода

13.1 Общие требования

Кабелии провода должны выбираться таким образом, чтобы они соответствовали условиямиспользования (например, напряжение, ток, защита от ударов электрическим током,соединение кабелей) ивыдерживали внешние воздействия (например, температуру окружающей среды,наличие воды или коррозионных веществ, механические нагрузки), которые могутиметь место.

Этитребования не распространяются на встроенную электропроводку узлов, подсистем иустройств, которые изготавливаются и испытываются согласно соответствующимстандартам, например МЭК 60439-1 [18].

13.2 Провода

Какправило, жила проводов должна быть медной. Провода, жилы которых изготавливаютиз другого материала, должны иметь такое номинальное поперечное сечение, чтобыпри прохождении одинакового тока максимальная температура не превышалауказанных в таблице 4 значений. Еслиприменяют алюминиевые жилы, поперечное сечение их не должно быть менее 16 мм2.

Хотяпровода класса 1 обычно предусматриваются для соединения жестких неподвижныхчастей, они могут использоваться, если нет большого изгиба, при условии, что ихпоперечное сечение будет менее 0,5 мм2. Все подверженные частымперемещениям провода (т.е. совершающее одно движение в час работы машины)должны быть гибкого типа - или класса 6 (таблица С.4).

13.3Изоляция

Существующиеизоляционные материалы включают (но не ограничиваются перечисленными):

-поливинилхлорид (ПВХ);

-натуральную или синтетическую резину;

-кремнийорганическую резину (каучук);

-минералы (слюда, стекло);

-полиэтилен (ПЭ) и

-этиленпропиленовая смесь (ЭПС).

Таблица 4 - Максимально допустимые значениятемператур проводов в нормальных условиях и при коротком замыкании

В градусах Цельсия

Тип изоляции

Максимальная температура провода в нормальных условиях

Предельная кратковременная температура провода при коротком замыкании*

Поливинилхлорид (ПВХ)

70

160

Каучук

60

200

Этиленпропиленовая смесь (ЭПС)

90

250

Кремнийорганический каучук (КОК)

180

350

Примечание - Для предельных кратковременных температур провода, превышающих 200 ºС, медные проводники должны быть покрыты либо серебром, либо никелем, потому что ни покрытые оловом, ни «голые» проводники не годятся для температур, превышающих 200 °С.

* Эти значения базируются на том предположении, что процесс является адиабатическим в течение не более 5 с.

В случаях, когда применение изолированных проводов и кабелей можетпредставлять опасность распространения огня или образования токсичного иликоррозийного дыма (например, ПВХ), рекомендуется обратиться за консультацией кизготовителю кабеля или провода. В частности, очень важно сохранить целостностьцепей, несущих функцию безопасности (например, срочная остановка), наскольковозможно дольше в этих условиях.

Электрическаяпрочность изоляции должна быть достаточной, чтобы выдерживать требуемоеиспытательное напряжение 2000 В при постоянном токе в течение 5 мин, длякабелей, эксплуатируемых при величинах напряжения выше 50 В и переменном токеили 120 В при постоянном токе. Электрическая прочность независимых цепей БСННдолжна быть достаточной, чтобы выдержать испытательное напряжение 500 В припеременном токе в течение 5 мин (ГОСТ 30331.3/ГОСТР 50571.3, раздел 3).

Механическаяпрочность и толщина изоляционного материала должны быть такими, чтобы изоляцияне могла быть повреждена во время работы или в ходе монтажа проводки, вчастности, при протягивании кабелей через каналы.

13.4Максимально допустимый ток при нормальной работе

Максимальнодопустимый ток для проводов и кабелей определяется одновременно:

-максимально допустимой температурой провода при максимальном установившемсятоке или при термически эквивалентном токе для прерывистой нагрузки (п. С.2);

-максимально допустимой температурой, никогда не превышаемой в течение короткогопромежутка времени в условиях короткого замыкания.

Поперечноесечение провода должно быть таким, чтобы при наивысшем значении постоянноготока или его эквивалента не превышались указанные в таблице 4 значения температуры.

Максимальнодопустимые токи для проводов с ПВХ изоляцией, прокладываемых между оболочкой иотдельными частями оборудования при установившемся токе, приведены в таблице 5. Для выбора проводов и кабелей, работающихпод прерывистым током нагрузки, приложение С, пункт С.2- для расчета термического эквивалента тока.

13.5Падение напряжения на проводах

Внормальных рабочих условиях падение напряжения на участке от источника питаниядо места приложения нагрузки не должно превышать 5 % от номинального. Длявыполнения этого требования может оказаться необходимым использовать проводникибольшего сечения, чем приведенные в таблице 5.

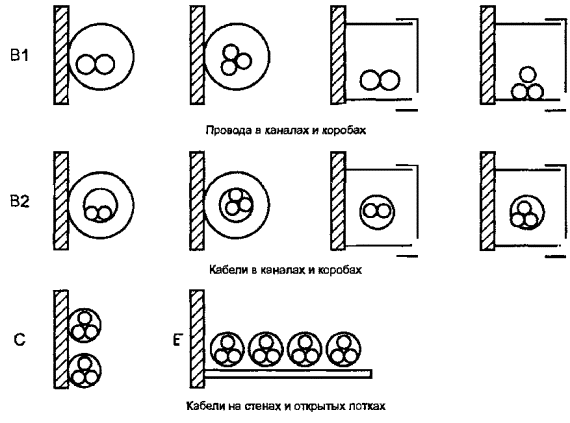

Таблица 5 - Максимально допустимый ток медныхпроводов и кабелей с ПВХ изоляцией в установившемся режиме, при температуреокружающего воздуха 40 °С для различных способов прокладки

Площадь поперечного сечения, мм2

Способ прокладки (С.1.2)

В1

В2

С

Е

Максимально допустимый ток Iz, A

0,75

7,6

-

-

-

1,00

10,4

9,6

11,7

11,5

1,50

13,5

12,2

15,2

16,1

2,50

18,3

16,5

21,0

22,0

4,00

25,0

23,0

28,0

30,0

6,00

32,0

29,0

36,0

37,0

10,00

44,0

40,0

50,0

52,0

16,00

60,0

53,0

66,0

70,0

25,00

77,0

67,0

84,0

88,0

35,00

97,0

83,0

104,0

114,0

50,00

-

-

123,0

123,0

70,00

-

-

155,0

155,0

95,00

-

-

192,0

192,0

120,00

-

-

221,0

221,0

Соединения в электронных схемах (пары)

-

-

4,0

4,0

0,20

0,30

-

-

5,0

5,0

0,50

-

-

7,1

7,1

0,75

-

-

9,1

9,1

Примечания

1 Для температур окружающей среды, отличных от 40 °С, следует скорректировать максимально допустимый ток с использованием данных таблицы С.1.

2 Для кабелей/проводов, объединенных в группу, поправочные коэффициенты см. в таблице С.2.

3 Для многожильных кабелей сечением до 10 мм2 поправочные коэффициенты см. в таблице С.3.

4 Эти значения неприменимы для гибких кабелей, намотанных на барабаны (п. 13.7.3).

5 Максимально допустимые значения токов для других кабелей см. МЭК 60364-5-523 [37].

13.6Минимальное поперечное сечение

Чтобыгарантировать необходимую механическую прочность, минимальное сечениепроводников должно быть принято по таблице 6.

13.7Гибкие кабели

13.7.1Гибкие кабели должны состоять из проводников класса 5 или 6 (таблица 4). Кабель, подвергающийся нагрузкам,должен обеспечивать защиту от:

-истирания, вызываемого механическими манипуляциями и протягиванием вдоль грубыхповерхностей;

-перехлестывания в случае отсутствия направляющих;

-напряжений от действия направляющих роликов, намотки и перемотки на барабаны.

Примечания

1 Для работы в такихусловиях кабель должен удовлетворять требованиям соответствующих национальныхстандартов.

2 При работе внеблагоприятных условиях, таких как высокие растягивающие напряжения, малыйрадиус изгиба, сгибание не в рабочей плоскости и/или в местах наложения болеечем одной тяжелой нагрузки, срок службы кабелей может быть ограниченопределенным числом циклов таких воздействий.

13.7.2 Механическиехарактеристики

Размещениепроводки по машине должно обеспечивать минимальные растягивающие напряжения на проводникахв процессе ее эксплуатации. Для медных проводников эти напряжения не должныпревышать 15 Н/мм2. Если по условиям эксплуатации растягивающиенапряжения превышают 15 Н/мм2, следует использовать специальныйкабель, максимальное растягивающее напряжение которого должно быть согласованос изготовителем кабеля. Допустимое максимальное растягивающее напряжение длягибкого немедного кабеля должно быть согласовано с его изготовителем.

Примечание - На растягивающие напряжения в кабеле оказывают влияниеследующие условия:

- усилия приускорениях;

- скоростьперемещения;

- вес висящегокабеля;

- способ размещения;

- конструкциябарабана для намотки кабеля.

Таблица 6 - Минимальноепоперечное сечение медных проводов

Расположение

Применение

Сечение проводников и кабелей, мм2

Одножильный со скрученной жилой

Одножильный с однопроволочной жилой

С двумя экранированными жилами

С двумя неэкранированными жилами

С тремя экранированными или неэкранированными жилами

Снаружи оболочки

Негибкий силовой провод

1,00

1,50

0,75

0,75

0,75

Соединение с часто подвижными элементами

1,00

-

1,00

1,00

1,00

Соединение в цепях управления

1,00

1,50

0,30

0,50

0,3

Провода для передачи данных

-

-

-

-

0,08

Внутри оболочки

Негибкий силовой провод

0,75

0,75

0,75

0,75

0,75

Соединение в цепях управления

0,20

0,20

0,20

0,2

0,20

Провода для передачи данных

-

-

-

-

0,08

13.7.3Допустимая токовая нагрузка для кабеля,наматываемого на барабан

Сечение кабеля, наматываемогона барабан, должно быть выбрано таким образом, чтобы при стандартной рабочейнагрузке в полностью намотанном кабеле температура не превышала допустимогопредела.

Для круглого кабеля,наматываемого на барабаны, максимальная токовая нагрузка на открытом воздухедолжна находиться в пределах, указанных в таблице 7 (ГОСТ Р 50020.3-3, раздел 4).

Примечание - Допустимая токовая нагрузка для кабеля определяетсятехническими условиями изготовителя или соответствующими национальнымистандартами.

13.8Коллекторные провода, щетки и контактные кольца

13.8.1 Защита от прямого контакта

Коллекторные провода, щетки иконтактные кольца должны устанавливаться таким образом, чтобы при нормальномдоступе к машине можно было обеспечить защиту от прямого контакта с помощьюодной из следующих мер:

- частичной изоляциейактивных частей - это наиболее предпочтительно;

- за счет установки кожуховили заграждений со степенью защиты не ниже IP2X (ГОСТ 30331.3/ГОСТР 50571.3, 412.2).

Таблица 7 - Нормируемые факторы для кабелей и кабеленосителей

Тип барабана

Коэффициент

Число слоев кабеля

Любое

1

2

3

4

Цилиндрический вентилируемый

-

0,85

0,65

0,45

0,35

Радиальный вентилируемый

0,85

-

-

-

-

Радиальный невентилируемый

0,75

-

-

-

-

Примечания

1 На барабане радиального типа спиральные слои кабеля укладываются между двумя близко расположенными фланцами; если фланцы сплошные, то барабан считают невентилируемым, если они имеют отверстия, барабан считают вентилируемым.

2 На вентилируемом цилиндрическом барабане слои кабеля уложены между широко расположенными фланцами: и на барабане, и на торцах фланцев.

3 Рекомендуется обсудить оценочные коэффициенты с изготовителями кабеля и барабанов. В этом случае значения в таблицы, возможно, будут скорректированы.

Верхние,легкодоступные горизонтальные поверхности заграждений и кожухов должны иметьстепень защиты не ниже IP4X(ГОСТ 30331.3/ГОСТР 50571.3, 2.2). Если таким образом невозможно обеспечить требуемую степеньзащиты, следует разместить активные части вне зоны досягаемости и установитьвыключатель аварийного отключения в соответствии с 9.2.5.4.3.

Расположение и защитаколлекторных проводов и щеток должны быть такими, чтобы:

- предотвратить их контакт -в особенности это касается проводов и щеток, не имеющих защиты, - стокопроводящими предметами, такими как тяговые шнурки, устройства для снятиянагрузки и приводные цепи;

- предотвратить повреждения,вызываемые раскачивающимся грузом.

13.8.2 Цепь проводника защиты

Коллекторные провода, щетки иконтактные кольца, являющиеся частью цепи защиты, не должны находиться поднапряжением при нормальной работе. Поэтому проводник защиты (РЕ) и нейтральныйпроводник имеют отдельный коллекторный провод, щетку и контактное кольцо.

Непрерывность цепи проводниказащиты со скользящими контактами обеспечивается с помощьюсоответствующих средств (например, дублированием токового коллектора ипостоянным контролем).

13.8.3Токовые коллекторы проводника защиты

Токовыеколлекторы проводника защиты должны иметь скользящие контакты и такуюконфигурацию, чтобы они не были взаимозаменяемы с другими токовымиколлекторами.

13.8.4 Съемные токовыеколлекторы с разъединительной функцией

Съемныетоковые коллекторы с разъединительной функцией должны обеспечивать прерывание цепи проводника защиты только послеотключения активных проводников и ее восстановления перед повторнымподключением любого из активных проводников (п. 8.2.6).

13.8.5Воздушные зазоры

Зазорымежду проводниками и смежными системами коллекторных проводов, щеток иконтактных колец должны соответствовать требуемым для работы в среде сзагрязнениями степени 3 (МЭК 60664-1 [21], 2.5).

13.8.6Длина путей утечки по изоляции

Путиутечки по изоляции проводников, смежных систем коллекторных проводов, щеток,контактных колец и их токовых коллекторов должны соответствовать требуемым дляработы в среде с загрязнениями степени 3 (МЭК 60664-1 [21], 2.5).

Длясреды с аномально повышенной загрязненностью, влажностью или агрессивностьюдействуют следующие требования:

-коллекторные провода, щетки и контактные кольца, не имеющие защиты, должны бытьснабжены изоляторами с минимальными путями утечки 60 мм;

-коллекторные провода, изолированные многополосные коллекторные щетки,изолированные индивидуальные коллекторные щетки должны иметь минимальные путиутечки 30 мм.

Изготовительдолжен дать рекомендации в отношении специальных мер, предотвращающихпостепенное снижение изолирующей способности вследствие воздействиянеблагоприятных условий окружающей среды (например, осаждения токопроводящейпыли, химических реакций).

13.8.7Разделение системы проводников на участки

Еслисхема расположения коллекторных проводников и щеток такова, что ее можноразделить на изолированные участки, в схеме следует предусмотреть специальныесредства, предотвращающие попадание тока на смежные участки через токовыепроводники.

13.8.8 Изготовление и монтажколлекторных проводов, щеток и контактных колец

Коллекторныепровода, щетки и контактные кольца силовых цепей должны размещаться отдельно оттаких же деталей цепей управления. Коллекторные провода, щетки и контактныекольца должны выдерживать, не повреждаясь, механические усилия и тепловыевоздействия, возникающие при коротком замыкании.

Съемныекрышки для систем коллекторных проводов и щеток, расположенные под землей илиполом, должны быть такой конструкции, чтобы их мог открыть вручную одинчеловек, без помощи инструмента.

Есликоллекторные щетки устанавливаются в общей металлической оболочке, отдельныесекции оболочки должны быть соединены вместе и заземлены в нескольких точках;количество точек зависит от длины секций.

Металлическиекрышки коллекторных щеток, находящихся под землей или полом, должны бытьсоединены вместе и заземлены.

Примечание - Вэквипотенциальных соединениях или соединениях проводника защиты с крышкой илипластинами металлических оболочек, либо подпольных каналах, для обеспечениянепрерывности цепи достаточно использовать металлические петли.

Подземныеили подпольные металлические каналы должны быть снабжены дренажнымиустройствами.

14Монтаж электропроводки

14.1 Присоединение и прокладкапроводов

14.1.1 Общие требования

Всесоединения, в особенности относящиеся к цепи защиты, должны быть надежнозакреплены, чтобы избежать несвоевременного ослабления.

Средствасоединения должны соответствовать поперечному сечению и типу соединяемыхпроводов. В случае использования алюминиевых или из сплава алюминия проводовнеобходимо учитывать особые условия, связанные с проблемами электролитическойкоррозии (п. 13.2).

Присоединениедвух или более проводов к одному ответвительному зажиму допускается только вслучае, если зажим предназначен для этого. Однако к ответвительному зажимудолжен присоединяться только один провод цепи защиты.

Паяныесоединения допускаются, только если зажимы предусмотрены для этого.

Зажимыблоков контактных зажимов должны четко маркироваться в соответствии суказаниями схем.

Установкагибких каналов и прокладка гибких кабелей должны быть такими, чтобы жидкостивытекали наружу из арматуры.

Должныпоставляться средства удержания жил проводов, если они отсутствуют у приборов изажимов. Пайка для этой цели не может быть применена.

Концыэкранированных проводов должны быть оконцованы таким образом, чтобы избежатьраздергивания стренг и не позволить их легко разъединить.

Маркировочныеэтикетки должны легко читаться, быть прочными и устойчивыми к условиямокружающей среды.

Блокиконтактных зажимов должны соединяться и устанавливаться таким образом, чтобывнутренние и внешние электропроводки были непроходимы за пределами зажимов (МЭК60947-7-1 [26]).

14.1.2 Прокладка кабелей ипроводов

Проводаи кабели должны проходить от одного зажима к другому без сращиваний илипромежуточных соединений.

Когданеобходимо соединять и разъединять кабели и группы кабелей, они должны иметьдостаточную для этих целей дополнительную длину.

Концыкабелей с многопроволочными жилами должны фиксироваться таким образом, чтобы наконцы проводов не воздействовала никакая чрезмерная механическая нагрузка.

Везде,где это возможно, защитный провод должен располагаться вблизи активныхпроводников, чтобы уменьшить полное сопротивление контура.

14.1.3 Провода различных цепей

Проводаразличных цепей могут быть уложены рядом или в один и тот же короб (например,канал, желоб, лоток для прокладки кабеля), или является частью одногомногожильного кабеля, когда это отрицательно не влияет на нормальную работуцепей. Когда эти цепи должны выдерживать различные напряжения, проводанеобходимо отделить соответствующими барьерами или же изолировать от наиболеевысокого напряжения, которое подается на какой-либо провод внутри одногокороба.

14.2Идентификация проводов

14.2.1 Общие требования

Концыпроводов должны быть распознаваемы на каждом конце в соответствии с техническойдокументацией (раздел 19).

Еслидля идентификации проводов применяют маркировку цветом, могут быть использованыследующие цвета: черный, коричневый, красный, оранжевый, желтый, зеленый,голубой (включая светло-голубой), фиолетовый, серый, белый, розовый, бирюзовый.

Примечание -Перечень цветов взят из ГОСТ28763.

Когдацвет используют как средство идентификации, рекомендуется наносить этот цвет повсей длине провода соответствующими метками или применять изоляционныематериалы такого же цвета. Допустимым вариантом является использованиедополнительных обозначений в выбранных местах.

Вцелях безопасности цвета зеленый и желтый не должны использоваться, еслиимеется возможность спутать их с двухцветным сочетанием зеленый - желтый (п. 14.2.2).

Обозначениецветом с применением сочетаний, указанных выше, может быть использовано, еслиотсутствует опасность их перепутать, и не используются зеленый и желтый цветаотдельно, а только в двухцветном сочетании зеленый - желтый.

14.2.2Идентификация защитного провода

Защитныйпровод должен быть легко распознаваем благодаря своей форме, расположению,маркировке или цвету. Когда используют обозначение цветом, это должно бытьдвухцветное сочетаниезеленый - желтый. Его используют по всей длине провода. Это сочетаниепредназначено только для защитного провода.

Наизолированных проводах двухцветное сочетание зеленый - желтый должно бытьтаким, чтобы на длине 15 мм один из цветов покрывал не менее 30 %, но не более70 % поверхности провода, а другой цвет - оставшуюся часть.

Когдазащитный провод легко различим благодаря своей форме, конструкции, расположению(например, провод с оплеткой) или когда изолированный провод труднодоступен,цветовое кодирование не является обязательным по всей длине. Однако концы илидоступные части должны четко маркироваться графическим символом 417-МЭК-5019или двухцветным сочетанием зеленый - желтый.

14.2.3Идентификация нулевого провода

Когдацепь включает нулевой провод, обозначаемый цветом, последний должен бытьсветло-голубым (ГОСТ Р50462, 3.1.2). Если возможно разночтение, светло-голубой цвет не должениспользоваться для обозначения других проводов.

Приотсутствии нулевого провода светло-голубой провод может быть использован длядругих целей, но только не в качестве защитного провода.

Когдаиспользуют обозначение цветом, применяемые в качестве нулевых неизолированныепровода должны маркироваться светло-голубой полосой шириной от 15 до 100 мм,цвет, который дублируют на каждой оболочке, оборудовании или в каждом доступномместе, или же окрашивают в светло-голубой цвет по всей длине.

14.2.4Идентификация других проводов

Идентификациядругих проводов должна осуществляться с помощью цвета (или целиком, или однойили несколькими полосами), цифр, букв, а также путем их сочетания. Цифры должныбыть арабскими, буквы - латинскими (прописными или строчными).

Изолированныеоднополярные жесткие провода должны иметь следующее цветовое обозначение:

-черный - силовые цепи переменного и постоянного тока;

-красный - цепи управления переменного тока;

-голубой - цепи управления постоянного тока и

-оранжевый - цепи управления блокировкой с питанием от внешнего источникаэнергии.

Исключенияотносительно вышеперечисленного допустимы:

-для внутренних кабелей на независимых приборах, приобретаемых отдельно с полнымкомплектом кабелей;

-когда используемый изоляционный материал невозможно окрасить в нужные цвета;

-когда используется многопроводный кабель, за исключением двухцветного сочетаниязеленый - желтый.

14.3 Монтажэлектропроводки внутри оболочек

Расположенныена панелях или стенах провода должны, в случае необходимости, фиксироваться насвоем месте. Использование неметаллических коробов и каналов должно бытьразрешено только в случае, если они изготовлены из материалов, препятствующихраспространению огня (ГОСТ Р МЭК 332-1).

Устанавливаемоевнутри оболочек электрооборудование рекомендуется конструировать и изготовлятьтак, чтобы была возможность проводить изменения электропроводки с фронтальнойчасти оболочки (п. 12.2.1). Когдаэто невозможно, и если приборы управления подключены в глубине оболочки,необходимо предусмотреть дверцы для доступа или монтажные поворотные панели.

Подводык устанавливаемым на дверцах или других съемных частях устройствам должнывыполняться с помощью гибких проводов в соответствии с требованиями 13.2 и не препятствовать частомуперемещению этих частей. Провода должны крепиться к фиксированным частям иподвижным деталям независимо от электрических соединений (п. 8.2.3 и 12.2.1).

Проводаи кабели, не уложенные в короба, должны быть закреплены соответствующимобразом.

Дляпереходов монтажа электропроводки управления, которая продолжается за пределамиоболочки, должны использоваться блоки контактных зажимов или розеточные ивилочные части переходников (разъемов).

Силовыекабели и кабели измерительных цепей могут быть присоединены непосредственно кзажимам устройств, которые допускают такое соединение.

14.4 Монтажэлектропроводки вне оболочки

14.4.1 Общие требования

Системы,предусмотренные для прокладки кабелей или коробов, и их собственныеуплотнительные кабельные вводы, соединительные гильзы и т.д. внутри оболочкидолжны быть такими, чтобы не снижалась степень ее защиты (п. 12.3).

14.4.2 Наружные короба

Проводаи их соединения, расположенные снаружи оболочки или кожуховэлектрооборудования, должны быть уложены в короба (например, трубы, каналы,лотки), как описано в 14.5, заисключением надежным способом защищенных кабелей, которые могут прокладыватьсябез защитного короба с использованием или без использования открытых кабельныхтрасс или опорных конструкций.

Используемаяс коробами или многожильными кабелями арматура должна быть приспособлена кусловиям окружающей среды.

Вслучае необходимости, для выполнения гибких соединений с подвесными кнопочнымистанциями необходимо использовать гибкий канал или гибкий многопроводныйкабель. Подвесные кнопочные станции должны удерживаться на весу не за счетгибкого канала или многопроводного кабеля, а с помощью других средств. Однакоэто возможно, если канал или кабель специально предназначены для этого.

Длясоединений, требующих незначительных и редких перемещений, необходимоиспользовать гибкий канал или многопроводный гибкий кабель. Допускается ихподвод к стационарным двигателям, концевым выключателям и другим устройствам,которые монтируются снаружи. Когда имеются гибкие подводы многожильного кабеля,например к позиционным датчикам, концевым выключателям, тогда не требуется дляних дополнительная защита прокладкой в защитном канале.

14.4.3 Присоединение кподвижным элементам машины

Соединенияс часто перемещаемыми деталями должны выполняться с помощью проводов, предусмотренных для этой цели всоответствии с 13.2. Гибкие кабелии каналы должны укладываться таким образом, чтобы исключить чрезмерные изгибы инагрузки, в особенности на их концевой арматуре.

Кабели,предназначенные для перемещений, должны быть установлены таким образом, чтобыне возникло никаких резких перегибов, механических повреждений в точкахсоединения. В том случае, когда это достигается при использовании петель,кабели должны иметь достаточную длину, чтобы обеспечить радиус изгиба, покрайней мере, в десять раз превышающий диаметр самого кабеля.

Гибкиекабели машин должны быть установлены или защищены таким образом, чтобыминимизировать возможность получения внешних повреждений, которая возникаетвследствие факторов, обусловленных следующими способами использования кабеляили потенциальными нагрузками:

-прохождением кабеля через машину или по ней;

-прохождением кабеля через тележки или поверх других машин;

-контактированием с элементами машин во время движения;

-сматыванием с катушек и наматыванием на катушки или на кабельные барабаны, илисматывание с кабельных барабанов;

-воздействием инерционных усилий и ветровых нагрузок на гирлянды кабелей илиподвесные кабели;

-кабельных соединений, подверженных избыточным изгибам;

-подверженностью избыточному воздействию теплового излучения.

Оболочкакабеля должны быть устойчивой к обычному износу, который может наблюдаться врезультате перемещения и под воздействием паров веществ, содержащихся ватмосфере масла, воды, охлаждающей жидкости, пыли.

Есликабель, подверженный воздействию перемещений, расположен в непосредственнойблизости к подвижным частям, необходимо предусмотреть пространство не менее 25мм между этими подвижными деталями и кабелями. Когда такое расстояниепрактически невозможно обеспечить, необходимо устанавливать фиксированныеперегородки между кабелями и подвижными частями.

Системаустановки кабелей должна быть спроектирована таким образом, чтобы уголскручивания кабеля не превышал 5° в случаях, когда кабель:

-наматывается на или сматывается с кабельного барабана;

-подводится к устройству направления кабелей или отводится от него.

Должныбыть приняты меры, чтобы на барабане оставалось по меньшей мере два виткакабеля.

Устройства,предназначенные для того, чтобы направлять или нести гибкий кабель, должны бытьспроектированы таким образом, чтобы внутренний радиус изгиба во всех точках,где кабель меняет свое направление, был не менее значений, приведенных втаблице 8, за исключением случаев, когда заключено специальное соглашение спроизводителем кабеля с учетом допустимых напряжений и ожидаемого срока службыпри усталостных воздействиях.

Прямоугольноесечение двух изгибов S-образной формыили перегибов в другую плоскость должно по меньшей мере в 20 раз превышатьдиаметр кабеля.

Таблица 8 - Минимальные радиусы изгиба при размещении гибких кабелей

Применение

Диаметр кабеля или толщина плоского кабеля d, мм

d  8

8 < d  20

d > 20

Кабельные каналы

6d

6d

8d

Кабельные барабаны

6d

8d

8d

Подвеска подвижная (на тросе)

6d

6d

8d

Остальные случаи

6d

6d

8d

Когда гибкий кабель подводится к подвижным частям, конструкция исредства установки должны исключать повреждения гибкого подвода при всехрабочих режимах. Гибкий металлический рукав не должен использоваться в случаебыстрых или частых движений, за исключением случая, когда он специальноспроектирован для этой цели.

14.4.4 Соединения устройствмашины между собой

Когданесколько переключающих устройств, установленных на машине (например, датчикиположения, кнопочные выключатели), соединены последовательно или параллельно,рекомендуется, чтобы соединения между этими устройствами осуществлялись череззажимы, имеющие промежуточные контрольные точки. Подобные зажимы должны бытьсоответствующим образом размещены, надлежащим образом защищены и указаны наотносящихся к этому схемах.

14.4.5 Разъемные соединения

Присоединенияс помощью разъемных соединителей с поляризованным контактом могут бытьиспользованы, когда оборудование является разборным. Вилочная и розеточнаячасти соединителя должны быть сконструированы таким образом, чтобы соединение сцепью защиты происходило до подсоединения к токоведущим частям, находящимся поднапряжением, и не прерывалось до тех пор, пока все токоведущие части не будутотключены (п. 6.2.4). Исключениеделается для описанных в БСНН цепей и в случаях, когда вилочная и розеточнаячасти соединителя используются только при сборке и разборке частей машины(многополюсные соединители).

Вилочныеи розеточные части соединителей, которые калибруются на токи более 16 А иостаются соединенными в обычном режиме, должны иметь фиксаторы, позволяющиеизбежать непроизвольное рассоединение. Калиброванные на токи 63 А и болеевилочные и розеточные части соединителей должны быть снабжены блокировкой скомбинированным выключателем, разрешающим производить их перекоммуникациютолько в положении «отключено». Вилочные и розеточные части соединителя должныиметь конструкцию такого типа, чтобы во всех случаях можно было избежать любогонепроизвольного контакта с находящимися под напряжением частями, даже во времявключения и разъединения соединителей. Это требование не распространяется нацепи БСНН.

Когдав одном и том же электрооборудовании используют несколько вилочных и розеточныхчастей соединителей, они должны четко идентифицироваться. Чтобы избежатьнеправильного включения, рекомендуется использовать механическую ориентацию(кодировку) частей электрических соединителей.

Разъемныесоединители, тип которых соответствует ГОСТ 29146.1, или предназначенные дляприборов бытового назначения, не должны использоваться в цепях управления.

14.4.6 Разборка длятранспортировки

Зажимыв доступном корпусе (соединительные коробки) или панели вилочных и розеточныхчастей соединителей должны быть предусмотрены в местах разделения, гдеэлектропроводка подлежит обязательному разъединению при транспортировании. Этизажимы или соединители должны быть соответствующим образом защищены отфизического воздействия окружающей среды во время транспортирования и хранения.

14.4.7 Дополнительные провода

Необходимопредусмотреть поставку дополнительных проводов для обслуживания и ремонта. Еслиэти провода установлены, они должны быть подсоединены к запасным зажимам (или изолированным) таким образом, чтобыисключалась возможность всякого контакта с токоведущими частями.

14.5 Коробаи соединительные коробки

14.5.1 Общие требования

Коробадолжны обеспечивать минимальную степень защиты IP33 (ГОСТ 14254).

Всеострые края, сколы, заусенцы, шероховатые поверхности или резьба, с которымиможет контактировать изоляция проводов, должны быть удалены с коробов исоединительных (проходных) коробок. В случае необходимости могут быть примененыдополнительные защитные средства (такие как, например, пожаростойкие имаслоустойчивые материалы), чтобы предохранить изоляционный материал провода.

Влотках для прокладки кабеля, соединительных и ответвительных коробках могутдопускаться отверстия диаметром 6 мм для удаления воды, если предполагается еескопление в этих кабельных конструкциях.

Чтобыизбежать путаницы между электрическими и масляными, воздушными или водянымиканалами, рекомендуется физически отделять их или соответственно четкомаркировать.

Открытыекороба и лотки для прокладки кабеля должны жестко закрепляться на достаточномудалении от подвижных частей машины, чтобы уменьшить опасность повреждения илиизноса. В местах, где необходим проход людей, открытые короба и лотки должнымонтироваться на высоте как минимум 2 м над рабочей площадкой.

Кабельныекороба должны использоваться только как механическая защита (п. 8.2.3 в части требований к соединениюс защитными цепями).

Ввидутого, что кабельные подводы (лотки), которые защищены лишь частично, не рассматриваютсяв качестве коробов или кабельных несущих систем (п. 14.5.6), то используемые кабели должны быть пригодныдля установки на кабельных лотках (п. 14.4.2).

14.5.2Коэффициент заполнения коробов

Необходимо,чтобы коэффициент заполнения основывался на показателях длины и прямолинейностикороба и гибкости проводов. Рекомендуется, чтобы расположение коробов и ихразмеры позволяли легко укладывать на место провода и кабели.

14.5.3 Жесткие металлическиеканалы и арматура

Жесткиеметаллические каналы и арматура должны быть изготовлены из гальванизированнойстали или материала, устойчивого к коррозии, и приспособлены к условиямэксплуатации. Не рекомендуется использовать различные материалы, которые приконтакте могут являться источником гальванической коррозии.

Каналдолжен удерживаться на месте надежным способом и крепиться на каждом конце.

Арматурадолжна быть совместима с каналом и приспособлена к условиям использования.Арматура должна иметь резьбу, если, конечно, сложная конструкция непрепятствует монтажу. Когда используется арматура без резьбы, канал долженкрепиться к оборудованию надежным образом.

Каналыдолжны быть выполнены таким образом, чтобы исключалось их повреждение, авнутренний диаметр канала значительно не уменьшался при изгибе.

14.5.4 Гибкие металлическиеканалы и арматура

Гибкийметаллический канал должен состоять из гибких металлических труб или включатьбронепокров из проволоки с оплеткой. Он должен соответствовать условиямокружающей среды. Арматура должна быть совместима с каналом и приспособлена кусловиям эксплуатации.

14.5.5 Гибкий неметаллическийканал и арматура

Гибкийнеметаллический канал должен обладать устойчивостью к кручению и иметьфизические характеристики, сравнимые с оболочкой многожильных кабелей.

Каналдолжен соответствовать требуемым условиям окружающей среды и температуры.Арматура должна быть совместима с каналом и приспособлена к условиямэксплуатации.

14.5.6 Лотки для прокладкикабеля

Расположенныеснаружи оболочек лотки для прокладки кабелей должны быть жестко закреплены идостаточно удалены от всех подвижных или загрязняющих частей машины.

Крышкидолжны иметь такую форму, чтобы захватывались боковые стороны; требуетсяприменение уплотнений. Крышки должны крепиться к лоткам для прокладки кабелей спомощью шарниров или цепей и закрываться винтом с захватом или другимисоответствующими средствами. На горизонтальных лотках не допускается нижнеерасположение крышки.

Когдалоток для прокладки кабелей собирается из звеньев (секций), уплотнения междузвеньями должны плотно пригоняться друг к другу, однако это не должно вызыватьнеобходимость применения сальников.

Единственнымидопустимыми отверстиями должны быть те, которые необходимы для монтажаэлектропроводки и удаления жидкости. Лотки для прокладки кабелей не должныоткрываться с применением ударов.

14.5.7 Отсеки машины и лоткидля прокладки кабелей

Длямашины или лотков прокладки кабелей внутри опоры или основания машины можетдопускаться использование секций (отсеков), если отсек или лоток изолирован отрезервуаров с охлаждающим веществом или маслом или же полностью закрыт. Укладкапроводов в закрытые отсеки и лотки должна быть надежна и осуществляться такимобразом, чтобы исключить физические нарушения.

14.5.8Зажимы, соединения и соединительные коробки

Зажимыдолжны быть размещены в легкодоступных оболочках. Соединения и соединительные коробки (включая все отверстия),находящиеся на машине(ах), должны иметь степень защиты в соответствии с 12.3. Уплотнительные прокладки илисальники этих коробок должны выдерживать предполагаемые воздействия условийокружающей среды, включая загрязняющие вещества.

14.5.9Зажимные коробки двигателей

Зажимныекоробки двигателей должны содержать только подсоединения к двигателю иустройствам, установленным на нем (например, тормозу, температурным датчикам,выключателям, тахометрическому генератору).

15Электродвигатели и сопутствующее оборудование

15.1 Общие требования

Электродвигателидолжны удовлетворять требованиям МЭК 60034-1 [3].

Электродвигателии связанное с ними оборудование должно быть защищено от:

-сверхтоков в соответствии с 7.2;

-перегрузок в соответствии с 7.3;

-разносной частоты вращения в соответствии с 7.6;

Многиеуправляющие устройства не прерывают питание двигателя, когда он не работает.Следовательно, необходимо принять меры предосторожности, чтобы убедиться ввыполнении требований 5.3 - 5.5, 7.5, 7.6 и 9.4. Аппаратурауправления двигателем должна располагаться и монтироваться в соответствии стребованиями настоящего раздела.

15.2 Кожухидвигателей

Рекомендуетсявыбирать кожухи двигателей из перечисленных в МЭК 60034-5 [4].

Степеньзащиты для всех двигателей должна быть равна по меньшей мере IP23 (ГОСТ 14254). Взависимости от условий эксплуатации и окружающей среды могут предъявлятьсяболее жесткие требования (п. 4.4).Встроенные двигатели, которые являются составной частью машины, должны бытьустановлены таким образом, чтобы обеспечивалась надежная механическая защита.

15.3Размеры двигателей

Наскольковозможно, размеры двигателей должны удовлетворять требованиям МЭК 60072-1 [8] и МЭК 60072-2 [9].

15.4 Монтаждвигателей

Каждыйдвигатель и его вспомогательное оборудование должны устанавливаться такимобразом, чтобы обеспечивалась правильная защита и легкий доступ для контроля,обслуживания, регулировки, смазки и замены. Монтаж двигателя долженобеспечивать возможность снятия всех крепежных средств и доступ к зажимнымкоробкам.

Двигателидолжны быть установлены таким образом, чтобы обеспечивалось правильноеохлаждение, а их нагрев оставался в пределах, предусмотренных для изоляции соответствующегокласса (МЭК 60034-1 [3]).

Необходимо,чтобы, по мере возможности, отсеки двигателей были чистыми и сухими; принеобходимости они должны вентилироваться наружу. Вентиляционные отверстиядолжны быть такими, чтобы проникновение стружек, пыли или водяных брызг было надопустимом уровне.

Междумоторным отсеком и другими частями не должно быть отверстий, которые бы неудовлетворяли требованиям, предъявляемым к размещению данного электродвигателя.В случае если канал или шланг проходят в моторный отсек из другого отсека безсоблюдения этих требований, то любой зазор вокруг них должен быть тщательнозагерметизирован.

15.5Критерии выбора

Характеристикидвигателей и соединенного с ними оборудования должны выбираться в зависимости от условий эксплуатации иокружающей среды (п. 4.4).Параметры, которые должны быть тщательным образом учтены, включают:

-тип двигателя;

-тип рабочего цикла (МЭК 60034-1 [3]);

-работу при установленной и изменяющейся скоростях (и переменное влияниеполучаемой в результате этого вентиляции);

-механическую вибрацию;

-тип преобразователя для управления скоростью двигателя (МЭК 60146-1-1 [11]);

-влияние на нагрев спектра гармоник напряжения и/или тока питания двигателя(когда последний подается от статического преобразователя);

-способ запуска и возможное влияние пускового тока включения на работу другихпотребителей с учетом возможных специальных требований к источнику, подающемуэнергию;

-изменение противодействующего момента в зависимости от времени и скорости;

-влияние нагрузок со значительной инерцией;

-влияние постоянного вращающего момента или работы с постоянной мощностью, и

-возможную потребность в наличии реактора между двигателем и преобразователем.

15.6 Защитныеустройства для механического торможения

Управлениеот перегрузочных защитных устройств для механических тормозов должно вызыватьодновременное отключение соответствующих приводов на машине.

Примечание -Комплектные машинные приводы объединяются по принципу какого-либо движения.

16Вспомогательное оборудование и освещение

16.1 Вспомогательное оборудование

Когдамашина или связанное с ней оборудование снабжены разъемными контактнымисоединениями, предназначенными для питания вспомогательного оборудования(например, электрическая переносная аппаратура, испытательное оборудование),соблюдают следующие условия:

-рекомендуется, чтобы эти разъемные контактные соединения отвечали требованиямГОСТ 29146.1. Если это невозможно, необходимо, чтобы они были четкопромаркированы с указанием номинальных значений напряжения и тока;

-принять меры предосторожности, чтобы обеспечить непрерывность цепи защиты(исключения приведены в 6.4);

-все незаземленные и соединенные с выходной штепсельной розеткой провода должныбыть надлежащим образом защищены от сверхтоков и, если требуется, от перегрузокв соответствии с требованиями 7.2 и 7.3, отдельно от защиты других цепей;

-когда питание штепсельной розетки не прерывается расположенным на машине общимвыключателем, применяют требования 5.3.5.

16.2Местное освещение машины и оборудования

16.2.1 Общие положения

Соединенияс цепью защиты должны соответствовать требованиям 8.2.2.

ВыключательПУСК/ОСТАНОВКА не должен находиться ни на патроне, ни на гибком кабеле питания.

Стробоскопическийэффект от освещения ламп должен быть исключен применением соответствующихсветильников.

Когдавнутри оболочки с электрооборудованием предусмотрено постоянное освещение,необходимо учитывать электромагнитную совместимость (п. 4.4.2).

16.2.2 Питание

Рекомендуется,чтобы номинальное напряжение цепи местного освещения не превышало 50 В междупроводами. Если применяют более высокое напряжение, его значение не должнопревышать 250 В между проводами.

Источникомпитания цепи освещения должно быть одно из следующих устройств (п. 7.2.6):

-развязывающий трансформатор, соединенный со стороны нагрузки основногоустройства отключения. Во вторичной цепи должна быть предусмотрена защита отсверхтоков;

-развязывающий трансформатор, соединенный со стороны линии основного устройстваотключения. Использование этого источника может допускаться только для цепейосвещения шкафовуправления. Во вторичной цепи должна быть предусмотрена защита от сверхтоков(п. 5.3.5 и 14.1.3);

-цепь машины с отдельной защитой от сверхтоков;

-развязывающий трансформатор, соединенный со стороны линии основного устройстваотключения, если отдельное устройство отключения (п. 5.3.5) в первичной цепи и защита от сверхтоков вовторичной установлены в шкафу управления, который расположен рядом с основнымустройством отключения питания (п. 14.1.3);

-цепь освещения, питаемая снаружи (например, заводское освещение), только дляцепей освещения шкафов управления и рабочего освещения машин, у которых общаямощность двигателей не превышает 3 кВт.

Исключение - В случаях, когда постоянное освещениенаходится вне доступа оператора при нормальном функционировании, условия этогораздела не рассматривают.

16.2.3Защита

Цепиместного освещения должны соответствовать требованиям 7.2.6.

16.2.4Светильники

Регулируемыесветильники должны быть адаптированы к условиям эксплуатации.

Патроныдолжны:

-соответствовать стандартам на патроны и

-изготавливаться из изоляционного материала, полностью закрывающего цокольлампы, чтобы избежать любого случайного контакта.

Отражателидолжны крепиться к арматуре лампы, а не к патрону.

Исключение - В случаях, когда постоянное освещениенаходится вне доступа оператора при нормальном функционировании, эти условия нерассматривают.

17Сигналы оповещения и маркировочные знаки

17.1 Общие положения

Наэлектрооборудование должна быть нанесена маркировка с указанием наименования изготовителя,его торговой марки или других символов и, когда требуется, сертификационногознака.

Заводскиетаблички электротехнических устройств должны быть стойкими к внешнимвоздействиям окружающей среды.

17.2Аварийные сигналы

Оболочки,на которых четко не обозначено, что они содержат электрооборудование, должныобозначаться молнией черного цвета на желтом фоне треугольника с черной каймойв соответствии с графическимсимволом 60417-2-МЭК-5036 и ИСО 3864 [32], В.3.6

Аварийныемаркировочные знаки должны быть ясно видимы при закрытых дверце или оболочке.

Аварийныесигналы можно не использовать:

-когда оболочка снабжена устройством отключения питания;

-на интерфейсах оператора или пульте управления;

-на единственном устройстве в его собственной оболочке (например, датчикеположения).

17.3Функциональная идентификация

Используемыев интерфейсе человек-машина устройства управления и показывающие измерительныеприборы (в особенности, относящиеся к функциям безопасности) должны четко ипрочно маркироваться в зависимости от их функций. Маркировка должна наноситьсяили на сами устройства и приборы, или рядом с ними. Такие маркировки должнысогласовываться между потребителем и поставщиком электрооборудования(приложение В). Следует отдаватьпредпочтение использованию стандартных символов по ГОСТ 28312 и ИСО 7000 [33].

17.4Маркировка аппаратуры управления

Аппаратурауправления (например, блок приборов) должна четко и прочно маркироваться, чтобыобслуживающий персонал мог видеть маркировку после ее нанесения. Везде, где этовозможно, к оболочке должна крепиться заводская или фирменная табличка со следующимиданными:

-наименование или заводская марка поставщика;

-сертификационный знак, если он требуется;

-серийный номер, если применяется;

-номинальное напряжение, число фаз и частота (при переменном токе) и ток полнойнагрузки (для каждого источника питания, если их более одного) (МЭК 61082-1 [27]);

-номинальный ток наибольшего двигателя или наиболее высокой нагрузки;

-отключающая способность токов короткого замыкания для защитного устройства присверхтоках машины, когда оно поставляется как часть оборудования;

-номер или номера электрических схем или чертежей.

Указанныйна заводской или фирменной табличке электротехнического устройства ток полнойнагрузки не должен быть менее значений суммы токов полной нагрузки всехдвигателей и другого оборудования, которые могут одновременно находиться вработе в обычных условиях эксплуатации. Когда переменная нагрузка или рабочиециклы требуют определения термически эквивалентных токов (п. С.2), в указанное на заводской табличкеэлектротехнического устройства значение тока полной нагрузки должны бытьвключены необходимые допустимые пределы.

Когдаиспользуют только одно пусковое устройство двигателя, информация об этом можетнаноситься только на заводскую табличку электротехнического устройства машины,если эта табличка достаточно четко видна.

17.5Маркировочные знаки

Всеоболочки, блоки, приборы управления и составные элементы должны четкомаркироваться теми же знаками, которые указаны в технической документации. Этиобозначения должны удовлетворять требованиям МЭК 61346-1 [30].

Когдаразмер или расположение прибора не позволяет нанести маркировочный знак (индивидуальный),необходимо применять групповое обозначение.

Исключение - Требования этого раздела могут нераспространяться на машины, оборудование которых включает только одиндвигатель, одно пусковое устройство для двигателя, один или несколько постов управленияс кнопочными выключателями и одну или несколько рабочих сигнальных ламп.

18Техническая документация

18.1 Общие положения

Документация,необходимая для установки, использования и обслуживания электрооборудованиямашины, должна поставляться в виде чертежей, схем, диаграмм, таблиц иинструкций. Все указанные в ней сведения должны быть на языке потребителя(приложение В).

Сопутствующаяпоставке информация может варьироваться в зависимости от сложностипоставляемого электрооборудования. Для очень простого оборудованиясоответствующие сведения могут содержаться в одном документе при условии, чтоэтот документ включает все приборы электрооборудования и позволяет выполнитьподсоединение к сети питания.

Поставщикдолжен гарантировать, что указанная в разделе техническая документацияпоставляется с каждой машиной.

18.2Предоставляемые данные

Предоставляемыес электрическим оборудованием данные должны включать:

a)подробные сведения по установке, включая информацию по монтажу и подключению кэлектросети (электросетям);

b)требования к питанию электроэнергией;

c)сведения об условиях физической окружающей среды (например, освещение, уровеньвибрации и шума, атмосферное загрязнение), если необходимо;

d) функциональная(ые) схема(ы) системы,если имеется;

e)принципиальная электросхема или схемы цепей;

f) информацию (если имеется)относительно:

1)программирования,

2)последовательности операций,

3)частоты проверок,

4)периодичности и методах функциональных испытаний,

5)регулировки, обслуживания и ремонта оборудования, особенно для приборов и цепейзащиты (инструкции),

6)конструктивных элементов и в особенности перечень запасных частей (перечень);

g) описание (включая схемы межсоединений)защитных устройств, взаимодействующих функций, блокировки защитных устройствпри опасных движениях, в особенности для машин, работающих скоординированно, и

h) описание методов и средств защиты принейтрализации первичных защитных устройств (например, ручное программирование,проверка программ) (п. 9.2.4).

18.3Требования к техническим документам

Техническиедокументы должны быть подготовлены в соответствии с 18.4 - 18.10настоящего стандарта и требованиями МЭК 61082-1 [27].

Используемаясистема обозначений должна соответствовать МЭК 61346-1 [30].

Чтобыснабдить ссылками различные документы, поставщик должен выбрать один изследующих методов:

-каждый из документов должен быть снабжен справочником со ссылкой на номера всехдругих документов, относящихся к этому же электрооборудованию, или

-все документы должны быть описаны с их номерами и заголовками на схеме илиперечне документов.

Первыйметод должен использоваться только в случае, если документация включает лишьнебольшое число документов (например, менее пяти).

18.4Основная информация

Техническаядокументация должна содержать следующую информацию:

-об условиях нормальной работы электрооборудования, включая ожидаемые условияснабжения электроэнергией и, при необходимости, физической окружающей среды;

-об обслуживании, транспортировании и хранении;

- онесоответствующем использовании оборудования.

Этаинформация может быть представлена в виде отдельного документа или как частьдокументации по монтажу и эксплуатации.

Рекомендуется,чтобы эта документация содержала, при необходимости, сведения относительнонагрузки и пиках пускового тока и о допустимых падениях напряжения. Этаинформация должна содержаться в любом из текстовых документов или впринципиальных электросхемах.

18.5Монтажные схемы

Монтажныесхемы должны содержать все сведения, необходимые для предварительной работы помонтажу машины. В сложных случаях может возникнуть необходимость обратиться засправками относительно деталей к монтажным схемам.

Рекомендуемыеположения, типы и поперечное сечение укладываемых на место кабелей питаниядолжны быть четко указаны.

Данные,необходимые для выбора типа, характеристик, номинальных значений тока и уставокприборов защиты от сверхтоков, которые устанавливаются для кабелейэлектропитания, должны быть определены (п. 7.2.2).

Размер,применение и расположение коробов, которые должны поставляться потребителем,должны быть подробно описаны в схемах размещения кабельных каналов (приложение В).

Размер,тип и применение коробов, лотков и опорных конструкций для прокладки кабелеймежду машиной и соединенного с ней оборудования, поставляемых потребителем,должны быть подробно изложены на схемах или чертежах (приложение В).

Чертеждолжен показывать, если необходимо, место для демонтажа или обслуживанияэлектрооборудования.

Примечание -Примеры схем размещения - в МЭК 61082-4 [38].

Принеобходимости схема или таблица межсоединений должна сопровождать поставляемоеэлектрооборудование. Эта схема (или таблица) должна содержать всесведения о наружных соединениях. Когда электрооборудование предназначено дляработы при питании от различных источников питания, схема (таблица) должнауказывать изменения или межсоединения, необходимые для использования каждогоисточника питания.

Примечание - Примеры схем/таблиц межсоединений - в МЭК 61082-3 [39].

18.6Блок-схема и функциональная схема системы

Блок-схемасистемы должна поставляться в случае, когда это необходимо для облегченияпонимания принципов работы. Блок-схема дает символическое представление обэлектрооборудовании и пересекающихся функциональных связях без обязательногопоказа всех межсоединений.

Примечания

1 Образцыфункциональных схем можно найти в МЭК 61082-2 [40], раздел 2.

2 Образцы блок-схеми диаграмм - в МЭК 61082-2 [40],раздел 2.

Функциональные схемы могут быть использованы как части блок-схемыили приложения к ней.

18.7 Схемыцепей (принципиальные схемы)

Когдана схеме системы недостаточно подробно показаны элементы электрооборудования,требуется поставка одной или нескольких схем цепей (принципиальных схем). Этисхемы должны показывать электрические цепи на машине и соединенном с нейоборудовании. Все отсутствующие в МЭК 60617 [22] графические символы должны быть указаны отдельнои описаны на схемах или в прилагаемых документах. Символы и обозначениясоставных элементов и приборов должны быть постоянными и идентичными во всехдокументах и на машине.

Примечание -Схема должна соответствовать требованиям МЭК 61082-1 [27] и МЭК 61082-2 [40], раздел 5.

Принеобходимости функциональная схема соединений, показывающая зажимы длясоединений интерфейса и функций системы управления, должна входить в пакетпоставляемой технической документации. Эта схема может использоваться всочетании со схемой(ми) цепей (функциональных блоков) для упрощения. Вфункциональной схеме соединений должна быть ссылка на подробную принципиальнуюсхему каждого блока.

Условныеобозначения выключателя должны быть приведены на электромеханических схемах совсеми его устройствами управления в положении остановки (например, питаниеэлектроэнергией, воздух, вода, смазочное вещество) и пребывания машины и ееоборудования в нормальных стартовых условиях.

Проводадолжны обозначаться в соответствии с требованиями 14.2.

Цепидолжны быть показаны таким образом, чтобы облегчить понимание их функции,обслуживание и поиск дефектов. Относящиеся к функции приборов управления исоставных элементов характеристики, которые не являются очевидными из ихсимволического представления, должны быть включены в схемы рядом с символом илиданы в качестве справок внизу страницы.

18.8Руководство по эксплуатации

Техническаядокументация должна включать руководство по эксплуатации с подробным описаниемвсех процедур, необходимых для приведения в действие и использованияоборудования. Особое внимание следует уделить указанным мерам защиты ипредполагаемым отклонениям от нормальных режимов работы.

Когдаработа оборудования может программироваться, возникает необходимость в болееподробной информации о методах программирования, необходимом оборудовании дляэтого, проверке программы и дополнительных мерах безопасности (если онитребуются).

18.9Руководство по обслуживанию

Техническаядокументация должна включать руководство по обслуживанию с подробным описаниемсоответствующих процедур по регулировке, уходу, превентивному обслуживанию иремонту. Необходимо, чтобы частью этого руководства являлись рекомендации порегистрации и ведению карточек ухода и обслуживания. Если в руководствеуказывают методы контроля соответствующих режимов работы (например,испытательная программа по проверке программного обеспечения), их применениедолжно быть подробно описано.

18.10Перечень конструктивных элементов

Какминимум, перечень конструктивных элементов должен включать сведения,необходимые для заказа запасных частей (например, составных компонентов,приборов, программного обеспечения, испытательного оборудования, техническойдокументации) для регламентного ремонтного обслуживания и тех деталей, которыедолжны храниться у потребителя оборудования.

Вперечне конструктивных компонентов для каждого элемента должны быть указаны:

-используемые в документации маркировочные знаки;

-типовое обозначение;

-поставщик и, при необходимости, другие источники снабжения;

-общие характеристики, если требуется.

19 Испытанияи проверка

19.1 Общие положения

Настоящийстандарт определяет общие требования, предъявляемые к машинам. Испытанияконкретного вида машины должны проводиться по соответствующим стандартам напродукцию.

Когдамашины данного вида не стандартизованы, они должны подвергаться одному илиболее приведенным ниже испытаниям, которые обязательно должны включать проверкунепрерывности цепей защиты (п. 19.2):

-проверка соответствия технической документации;

-непрерывность цепей защиты (п. 19.2);

-испытание сопротивления изоляции (п. 19.3);

-проверка напряжением (п. 19.4);

-защита от остаточных напряжений (п. 19.5);

-функциональные испытания (п. 19.6).

Послетого как эти испытания выполнены, рекомендуется их документировать.

Привнесении изменений в электрооборудование необходимо выполнить указанные в 19.7 испытания.

19.2Непрерывность цепи защиты

Когдамашина собрана и все электрические соединения установлены, цепи защиты должныбыть проверены на непрерывность в соответствии с требованиями ГОСТР 50571.16, 612.6.3. Необходимо проконтролировать крепление соединенийпроводов.

Длянебольших машин или составных частей перед их сборкой, если длина защитной цепине более 30 м, непрерывность цепи защиты возможно проверить, пропуская черезнее ток не менее 10 А, частотой 50 или 60 Гц, направленный от источника БСНН втечение 10 с. Испытания должны быть проведены между зажимом РЕ (п. 5.2) и различными точками цепи защиты.

Измеренныезначения напряжения между зажимом РЕ и контрольными точками не должны превышатьуказанных в таблице 9 (п. 8.2.2).

Таблица 9 - Проверканепрерывности цепи защиты

Минимальное эффективное поперечное сечение провода защиты контролируемой цепи, мм2

Максимальное установленное падение напряжения (величины определяются при испытательном токе 10 А), В

1,0

3,3

1,5

2,6

2,5

1,9

4,0

1,4

Св. 6,0

1,0

19.3Испытание сопротивления изоляции

Измеренноепри 500 В постоянного тока между проводами силовой цепи и цепи защитысопротивление изоляции не должно быть менее 1 МОм.

Испытаниявозможно проводить на отдельных составных частях комплектногоэлектрооборудования.

Исключение - Для электрооборудования некоторыхвидов, встраиваемого в блоки, а также коллекторов, скользящих контактных узловминимальное значение сопротивления изоляции не должно быть менее 50 кОм.

19.4Испытание напряжением

Электрооборудованиедолжно выдерживать подаваемое испытательное напряжение в течение не менее 1 смежду проводами всех цепей и защитными цепями, за исключением предназначенныхдля работы при БСНН или более низких и цепи защиты.

Испытательноенапряжение должно:

-составлять двойное значение номинального напряжения питания или 1000 В, еслиэто значение больше;

-иметь частоту 50 или 60 Гц и

-подаваться от трансформатора минимальной мощностью 500 В·А.

Некалиброванныедля прохождения такого испытания составные элементы должны быть отключены на это время.

19.5 Защитаот остаточных напряжений

Испытаниядолжны быть проведены для проверки соответствия оборудования положениям 6.2.4.

19.6Функциональные испытания

Функцииэлектрооборудования, особенно относящиеся к безопасности и устройствам защиты,должны быть подвергнуты испытаниям.

19.7Испытания после ремонта или модернизации

Когдачасть машины и связанное с ней оборудование заменены или изменены, эта частьдолжна быть снова подвергнута испытаниям в соответствии с 19.1.

ПРИЛОЖЕНИЕ А
(справочное)

Промышленныемашины, охватываемые настоящим стандартом

Внижеприведенном перечне указаны типы промышленных машин, требования кэлектрооборудованию которых изложены в настоящем стандарте. Этот перечень неявляется исчерпывающим, но он соответствует определению машин и механизмов (п. 3.23).

Машиныдля металлообработки:

-металлорежущие станки;

-машины для формообразования металлов.

Машиныдля производства и обработки пластмасс и резины:

-станки для формовки впрыском;

-экструзионные машины;

-машины для формовки под давлением;

-термопластичные формовочные машины;

-дробильные машины.

Деревообрабатывающиемашины:

-для обработки дерева;

-для прессования;

-распиловочные.

Машиныдля сборки.

Транспортно-погрузочныемашины:

-промышленные роботы;

-передаточные;

-разгрузочно-погрузочные.

Машиныдля текстильного производства.

Установкидля охлаждения и кондиционирования воздуха.

Машиныдля обувной промышленности, а также для производства изделий из кожи икожзаменителей:

-для резки и пробивки;

-для обработки невыделанных шкур, очистки, обработки толстых кож, отделки,зачистки;

-обувные литейные;

-отделочные.

Грузоподъемныемашины (МЭК 60204-32) [2]:

-краны;

-подъемники.

Машиныдля транспортировки людей:

-эскалаторы;

-устройства с канатной тягой для транспортировки людей, например:кресла-подъемники, лыжные подъемники и др.;

-пассажирские лифты.

Автоматическиуправляемые двери.

Машиныдля аттракционов.

    (Поправка, ИУС 8-2003).

Насосы.

Машиныдля производства пищевых продуктов:

-дробильные;

-смешивающие;

-для обработки мяса;

-сбивающие и для производства тортов.

Машиныдля печати, изготовления и обработки бумаги и картона:

-печатные;

-для финишной обработки, стопорезки, вальцовочные станки;

-барабанные или резательные;

-для склеивания коробок;

-для производства бумаги и картона.

Контрольно-измерительныемашины:

-координатно-измерительные;

-для контроля размеров в ходе изготовления.

Компрессоры.

Упаковочныемашины:

-для укладки/разборки штабелей;

-для упаковки и запаивания в термопленку.

Машиныдля прачечных.

Нагревательноеи вентиляционное оборудование.

Машиныдля строительства и производства строительных материалов:

-для пробивки тоннелей;

-для производства бетона;

-для производства кирпича;

-для обработки камня, керамики и производства стекла.

Перемещаемоеоборудование:

-деревообрабатывающее;

-металлообрабатывающее.

Подвижныемашины:

-сельскохозяйственное оборудование и машины для лесного хозяйства;

-подъемные платформы;

-вильчатые погрузчики;

-монтажное оборудование.

Машиныдля горячей обработки металлов.

Дробильныемашины:

-многобарабанные;

-кромочные;

-гидрофицированные дробильные.

Оборудованиедля шахт и карьеров.

ПРИЛОЖЕНИЕ В
(справочное)

Анкетапо электрооборудованию машин

Вопросы, требующие согласования между изготовителем и потребителем

Нижеприведенные сведения сообщаются потребителем, чтобы гарантировать правильное конструирование, изготовление и применение электрооборудования машины (п. 4.1).

Фамилия изготовителя/поставщика __________________________________________

Фамилия потребителя _____________________________________________________

Номер предложения/заказа ________________________Дата_____________________

Тип машины/номер серий__________________________________________________

1 Необходимо ли учитывать дополнительные требования, которые установлены в настоящем стандарте? (Далее по тексту указать любой отметкой в квадрате «Да» или «Нет»)

Да. □                Нет. □

Рабочие условия - Специальные требования (п. 4.4)

2 Диапазон температур окружающей среды ___________________________________

3 Диапазон влажности _____________________________________________________

4 Высота над уровнем моря _________________________________________________

5 Окружающая среда (например, коррозийные среды, частицы, электромагнитная совместимость) _____________________________________________________________

6 Излучение ______________________________________________________________

7 Вибрация, удары ________________________________________________________

8 Особые требования к установке и работе ____________________________________

Источник питания и относящиеся к нему вопросы (п. 4.3)

9 Возможные колебания напряжения источника питания относительно его номинального значения (если св. ± 10 %) _______________________________________

10 Возможные изменения частоты (если более приведенных в 4.3.2) ______________

___________________________________________________________________________

Спецификация кратковременного значения ___________________________________

11 Укажите выполненные изменения в электрооборудовании, которые требуют увеличения потребности в питании электроэнергией ______________________________

12 Для каждого необходимого источника электроснабжения укажите:

Номинальное напряжение, В

a) при переменном токе, А _________________________________________________

b) при постоянном токе, А __________________________________________________

Для переменного тока: количество фаз __________, частота __________________ Гц,

Ожидаемый ток короткого замыкания в месте подключения питания к машине, _________________________ кА действующего значения (также вопрос 15)

Возможные отклонения внешней питающей сети, приведенные в 4.3.2 ____________

13 Тип питающей сети и систем заземления (ГОСТ 30331.2/ГОСТ Р 50571.2):

- система TN ________________ (указать одну из систем заземления по рисункам 31 А, 31В, 31С, 31F, 31G и 31Н ГОСТ 30331.2/ГОСТ Р 50571.2) _______________________

- система ТТ ______________ (указать одну из систем заземления по рисункам 31D и 31J ГОСТ 30331.2/ГОСТ Р 50571.2);

- система IT_____________ (указать одну из систем заземления по рисункам 31Е и 31К ГОСТ 30331.2/ГОСТ Р 50571.2) ____________________________________________

14 Необходимо ли соединение электрооборудования с нулевым проводом (N) источника питания? (5.1)

Да. □          Нет. □

15 Должен ли поставщик или пользователь обеспечить защиту проводов питания от сверхтоков? (п. 7.2.2)

Да. □          Нет. □

Тип и параметры устройств защиты от сверхтоков _____________________________

16 Устройство отключения питания:

- требуется ли отключение нулевого провода (N)?                               Да. □          Нет. □

- допустимо ли соединение для нейтрали?                                            Да. □          Нет. □

- тип поставляемого устройства отключения __________________________________

17 Мощность, ниже которой трехфазный (асинхронный) короткозамкнутый двигатель может запускаться непосредственно от сети питания _________________ кВт

18 Можно ли уменьшить до двух число устройств контроля перегрузки трехфазных двигателей? (п. 7.3)

Да. □           Нет. □

19 Если машина оснащена индивидуальным освещением:

- каково допустимое максимальное напряжение? _____________ В

- каким будет предпочтительное напряжение, если цепь освещения не подключена непосредственно к сети энергоснабжения? ___________________ В

Другие положения

20 Функциональное обозначение (п. 17.3) _____________________________________

21 Надписи/специальные маркировки: _______________________________________

- сертификационный знак? (знак соответствия)                                   Да. □          Нет. □

Если да, то какой? ____________________________ (указать страну)

На электрооборудовании? _____________________ (указать место) ______________

На каком языке? _____________________________ (указать язык)

22 Техническая документация (п. 18.1):

в каком виде? _________________________________ (указать форму представления)

на каком языке? _______________________________ (указать язык)

23 Размер, расположение и назначение кабельных сооружений, трасс или опорных конструкций, поставляемых пользователем (п. 18.5) (в случае необходимости следует поставить дополнительные листы) _____________________________________________

24 Каким категориям персонала необходим доступ в опасные зоны внутри кожухов во время нормальной работы оборудования?:

- квалифицированному персоналу _________________ (указать код ВА по ГОСТ 30331.2 / ГОСТ Р 50571.2)

- предупрежденным лицам _______________________ (указать код ВА по ГОСТ 30331.2/ГОСТ Р 50571.2)

25 Надо ли поставлять замки с ключами для запирания дверей и крышек (6.2.2)? ___

Да. □          Нет. □

26 Если требуется поставить «двуручное» управление, укажите тип: ______________

Если управление III типа, укажите допустимые отрезки времени, необходимые для приведения в действие устройства с двумя кнопочными выключателями _________________________________ (0,5 с или максимум)

27 Если существуют особые ограничения по размерам или массе, способные повлиять на транспортировку машины или узлов аппаратуры управления, укажите:

- максимальные размеры _________________________________ мм

- максимальную массу ___________________________________ кг

28 Если машина должна часто повторять свой рабочий цикл под управлением оператора, укажите частоту этих повторений циклов _______________________ ч.

В течение какого времени эта максимальная частота повторения цикла может сохраняться без прерывания? ________________ мин

29 Необходимо ли прикладывать к машинам специального исполнения сертификаты о типовых рабочих испытаниях под нагрузкой?                 Да. □          Нет. □

В других случаях, необходимо ли приложить сертификат о типовых рабочих испытаниях, проводимых на идентичной машине под нагрузкой?          Да. □          Нет. □

30 Для беспроводных систем управления обязательно ли первоначальное время задержки перед автоматической остановкой в отсутствии команды? (9.2.7.3) _________________ с

31 Есть ли необходимость в специальной идентификации проводников, применение которых описано в 14.2.1?                                                       Да. □          Нет. □

Тип идентификации _______________

ПРИЛОЖЕНИЕ С
(справочное)

Допустимыймаксимальный ток, защита проводов и кабелей в электрооборудовании машин отперегрузок и сверхтоков

Настоящееприложение предназначено для того, чтобы дать дополнительную информацию,необходимую для выбора размеров проводов, когда указанные в таблице 5 условия (раздел 13) должны быть изменены (примечания к таблице 5).

С.1Общие рабочие условия

С.1.1 Температура окружающеговоздуха

Допустимыемаксимальные токи для изолированных ПВХ проводов в соответствии с таблицей 5 относятся к температуре окружающеговоздуха 40 С.

Таблица С.1 - Поправочные коэффициенты-множители

Температура окружающего воздуха, °С

Поправочные коэффициенты-множители

30

1,15

35

1,08

40

1,00

45

0,91

60

0,82

55

0,71

60

0,58

Примечание - Поправочные коэффициенты-множители взяты из МЭК 60364-5-523 [37], таблица 52-D1.

С.1.2 Способы разводки

Впромышленных машинах предполагаются следующие классические способы проводкимежду кожухами и отдельными элементами (используемые обозначения соответствуютМЭК 60364-5-523 [37]; рисунок С.1):

Рисунок С.1 -Методы укладки кабелей и проводов

B1 - использование коробов и кабель-несущих каналов (п. 3.5 и 3.7) для поддержкии защиты проводов (одножильные кабели);

В2 - то же, что В1, но с многожильными кабелями;

С -кабели, прокладываемые на стенах без коробов и каналов;

Е -кабели, прокладываемые в открытых горизонтальных или вертикальных трассах(шинопроводах) (п. 3.4)

С.1.3 Группирование

Приведенныев таблице 5 значения допустимогомаксимального тока базируются на:

-трехфазном кабеле переменного тока под нагрузкой с поперечным сечением 0,75 мм2и более;

-паре под нагрузкой (двух проводов) в цепях управления постоянного тока дляпоперечных сечений от 0,2 до 0,75 мм2.

Таблица С.2 - Поправочные коэффициенты-множители для группирования

Способ укладки (рисунок С.1)

Число кабелей/пар под нагрузкой

2

4

6

9

Трехфазный кабель переменного тока (см. примечание 1)

п. В1 и В2

0,80

0,65

0,57

0,50

С

0,85

0,75

0,72

0,70

Е (один слой)

0,87

0,78

0,75

0,73

Е (несколько слоев)

0,86

0,76

0,72

0,68

Пара постоянного тока (независимо от способа, см. примечание 2)

1,00

0,76

0,64

0,43

Примечание - Коэффициенты-множители взяты из МЭК 60364-5-523 [37] и МЭК 60287 [15].

Когда укладывается большое число кабелей/пар под нагрузкой,значения таблицы 5 следует умножитьна поправочные коэффициенты из таблиц С.2и С.3.

Таблица С.3 - Поправочныекоэффициенты-множители для многожильных кабелей сечением до 10 мм2

Число проводов/пар под нагрузкой

Переменный ток (провод сечением менее 1 мм2, см. примечание 1)

Постоянный ток (пара проводов сечением 0,2-0,75 мм, см. примечание 2)

5

0,75

0,52

7

0,65

0,45

10

0,55

0,39

24

0,40

0,27

Примечание - Коэффициенты-множители взяты из МЭК 60364-5-523 [37].

С.1.4Классификация проводников

Таблица С.4 - Классификация проводников

Класс

Описание

Использование/применение

1

Жесткий провод медный или алюминиевый с круглым поперечным сечением до 16 мм2

Только для стационарных установок без вибрации

2

Проводник медный или алюминиевый с минимальным числом жил сечением  25 мм2

5

Гибкий медный проводник, состоящий из многих тонких жил

Для машинных установок с вибрацией; соединение с подвижными частями. Для частых движений

6

Гибкий медный проводник, состоящий из многих очень тонких жил

Примечание - Таблица взята из МЭК 60228 [12] и МЭК 60228А [13].

С.2 Использование в прерывистом режиме

Применениев периодическом или перемежающемся режиме, когда происходят частые двигательныезапуски, требует расчета действительной величины термического эквивалентноготока Iq, чтобы установить, превышает ли он ток установившегося режима Ib. В случае,когда Iq > Ib, для выбора кабеля следует использоватьIq вместо Ib Для координации с защитой от сверхтоковможно также применять эту замену Iq может быть рассчитан по формуле

,

где Iq - термический эквивалентный ток, А;

Ii - ток включения, А;

Ib - ток полной нагрузки в установившемся режиме, А;

ti - продолжительность прохождения тока включения, с;

tb - продолжительность использования под нагрузкой, с;

ts - продолжительность рабочего цикла, с.

С.3.Координация между проводами и защитными устройствами

С.3.1Во всех случаях необходимо проверить следующие условия:

Ib  Inи Ib  Iz,

где In - номинальныйток или ток уставки устройства защиты от сверхтоков, А;

Iz - действующее значение допустимого максимального токакабеля в установившемся режиме в обычных условиях эксплуатации, А.

С.3.2 Когда устройство защиты от сверхтоков должно обеспечиватьзащиту от перегрузки, необходимо проверить следующие соотношения:

Ib  In Izи ,

где I2 - минимальный ток, который припротекании в течение 1 ч вызовет размыкание цепи устройством защиты, А.

С.3.3Когда устройство защиты от сверхтоков должно обеспечивать защиту только откоротких замыканий, In может превышать Iz и I2 может превышать .

Однаконеобходимо учитывать, что In > Iz, а также то,что температура при коротком замыкании может превысить максимальную температурупровода. Это особенно характерно для провода сечением менее 16 мм2.Расчеты приведены в С.4.

С.4 Защита проводов от сверхтоков

Всепровода должны быть защищены от сверхтоков (п. 7.2) устройствами защиты, которые включаются во всеактивные провода таким образом, чтобы любой ток короткого замыкания, проходящийпо кабелю, был прерван прежде, чем провод достигнет опасной температуры.Например, для проводов с ПВХ изоляцией, имеющих температуру в установившемсярежиме 70 ºС, эта температура повышается от 70 до 160 ºС менее чем за5 с при прохождении тока короткого замыкания по этому проводу.

Примечание -Относительно нулевых проводов см. 7.2.2.

Напрактике требование 7.2 соблюдено,если устройства защиты для тока I размыкают цепьза промежуток времени, который ни в коем случае не превышает время t.

Времяt рассчитывают по формуле

,

где S - поперечное сечение, мм2;

I - ток короткогозамыкания, выражаемый для переменного тока действующим значением, А;

k - коэффициент, применяемый к меднымпроводам в зависимости от изоляции и равный для:

поливинилхлорида

115

каучука

141

кремнийорганического каучука

132

этиленпропиленовой смеси

143

полиэтилена

143

Использование плавких предохранителей с характеристиками gG или gM (ГОСТ Р 50339.0) ивыключателей с характеристиками В и С в соответствии с ГОСТР 50345 гарантирует соблюдение этого требования. Это требование применяют,если номинальный ток In выбирают по таблице 5, где In  Iz (п. 14.4).

ПРИЛОЖЕНИЕ D
(справочное)

Понятияфункций управления в случае аварии

Примечание - Понятия применяют в Европе как унифицированноеопределение «аварийный». В настоящем стандарте применяют только два из них.

D.1 Аварийное управление

Аварийноеуправление включает в себя комбинации, или по отдельности:

-аварийный стоп;

-аварийный старт;

-аварийное отключение;

-аварийное включение.

Аварийныйстоп - аварийное управление намеченным остановом процесса или движения с цельюустранения опасности.

Аварийныйстарт - аварийное управление намеченным запуском процесса или движения, илиухода от возникновения опасных условий.

Аварийноеотключение - отключение внешним выключателем питания энергией всех или частиоборудования в случае опасности электрического удара или иного электрическоговоздействия.

Аварийноевключение - включение внешним выключателем питания электроэнергией частиоборудования, чтобы иметь возможность использовать его в аварийных ситуациях.

ПРИЛОЖЕНИЕ Е
(справочное)

Алфавитныйуказатель терминов

А

Активнаячасть (L)* (токоведущая) п. 3.13, 6.2.2 - 6.2.4,6.3.1, 6.3.2.3, 6.4.1,8.2.5, 13.8.1, 14.4.5,14.4.7

Аппаратурауправления (С) 3.10, 6.3.2.2,9.2.5.4.2, 12.1, 12.2.1, 12.2.2, 12.3, 17.4

* В скобках указана начальнаябуква выражения в английском варианте

Б

Безопасныйрабочий режим (S) п. 3.47, 4.1

Блокировка(длязащиты) (I) п. 3.29, 5.3.1,6.2.2, 9.2.5.1 - 9.2.5.3,9.3, 9.3.4, 14.2.4

В

Внешниепроводящие части (Р) п. 3.22, 3.20, 3.43, 8.2.1

Д

Дефект(F) п. 3.24, 3.21, 3.23, 3.27, 3.38, 3.51, 4.1, 6.3.2.4, 6.3.3, 7.1, 7.2.9, 7.7, 8.2.1, 9.1.4, 9.2.5.1, 9.2.7.3,9.4.2.3, 9.4.3.1, 18.7

З

Заграждение(О)п. 3.36, 6.2.1, 6.2.6,9.2.5.4

Закрытаярабочая зона (О) п. 3.17, 5.4 - 5.6, 6.2.2

Зажим(Т)п. 3.55, 3.43, 4.4.2,5.1, 5.2, 6.2.2, 6.4.2, 7.2.7, 7.9, 8.2.1, 8.2.7, 8.3.3,9.1.4, 12.2.1,12.2.2, 14.1.1, 14.1.2,14.3, 14.4.4, 14.4.6,14.4.7, 15.4, 18.7, 19.2

Защитноеустройство (G) п. 3.25, 3.29, 3.48, 9.4.1, 10.7.2,18.2

И

Исполнительныймеханизм (М) п. 3.32, 3.1, 3.11, 3.33, 3.56, 9.2.2, 9.2.5.4.2,9.3.4, 15.6

К

Кабель-несущаясистема (С) п. 3.5, 3.14, 14.1.3, 14.4.2,14.5.1, 14.5.6, 14.5.7,С.1.2

Канал(С)п. 3.8, 3.16, 6.2.3,15.1.1,15.1.3,15.4.2,15.4.3, 15.5.1,15.5.3,15.5.4,15.5.5,16.4

Квалифицированныйчеловек п. 3.52, 3.28, 6.2.2, 8.2.4,приложение В

Кожух(Е)(оболочка) п. 3.18, 3.5, 3.10, 4.4.2,5.3.3, 6.2.2, 6.2.4,7.2.8, 8.2.3, 8.2.5,9.1, 10.1.1, 10.8.1, 12.2.1, 12.2.2, 12.3,12.4, 13.4, 13.8.1,14.3, 14.4.1, 14.4.2,14.5.6, 15.2,16.2.1, 16.2.2, 17.2,17.4, 17.5, приложение В, п. С.1.2

Коммутационныйаппарат (S) п. 3.54, 3.10, 5.3.2, 5.3.3, 7.2.10,7.3, 8.2.4, 9.4.2.1,14.4.4

Контролируемаяостановка (С) п. 3.11, 9.2.2

Короб(С)п. 3.5, 3.14, 14.1.3,14.4.2, 14.5.1, 14.5.6,14.5.7, С.1.2

Л

Лотокдля прокладки кабеля (или полка) (С) п. 3.4, 14.4.2,14.5.1, 18.5, приложение В, п. С.1.2

М

Маркировка(М)п. 3.3, 5.2, 5.4, 5.5, 6.2.2, 9.1.4,10.2.2, 12.2.1, 12.2.2,14.1.1, 14.2.2, 17.1, 17.3,17.4, приложение В

Машинаи механизм п. 3.33, 3.24, 5.1, приложение А

Н

Незащищеннаятокопроводящая часть (Е) п. 3.21,3.20, 3.27, 3.43, 6.3.1, 6.3.2.3, 6.3.3,8.2.1, 8.2.3, 8.2.5,8.3.2

Неконтролируемаяостановка (U) п. 3.56, 9.2.2

Непрямойконтакт (I) п. 3.27, 6.1, 6.3.1, 6.4.1

Нулевойпровод (символ N) (N) п. 3.35, 3.31, 5.1, 5.3.3, 7.2.3, 7.3, 9.4.3.1,13.8.2, 14.3.2, С.4

О

Оборудование(Е)п. 3.19, 1, 3.2, 3.5,3.6, 3.10, 3.15, 3.16, 3.17, 3.18, 3.21, 3.23, 3.34, 3.41, 3.45, 3.50, 3.53, 3.57, 4.3.1, 4.3.3, 4.4.1- 4.4.8,

п. 4.5 - 4.7, 5.1, 5.2, 5.2.5, 5.3.1- 5.3.3, 5.4, 5.5, 6.1, 6.2.1, 6.2.2,6.2.4, 6.3.1, 6.3.2.1,6.3.2.2, 6.4.1, 7.1, 7.2.2, 7.2.5,

п. 7.7, 7.9, 8.2.1, 8.2.2, 8.3.1, 8.3.3,8.6, 9.2.7.4, 9.4.1,10.1.2, 10.3.2, 11.1,11.2.2, 11.3.3, 11.3.4,12.1, 12.2.1, 12.2.2,12.3, 12.4, 13.3,

п. 13.4, 13.6, 14.3, 14.4.2, 14.4.5, 14.5.3,15.1, 15.5, 16.1, 17.1, 17.3 - 17.5,18.1, 18.2, 18.4, 18.5 - 18.8, 18.10,19.1, 19.3, 19.4, 19.6, 19.7, приложение А, приложение В,п. С.1.2

Ограждение(В)п. 3.3, 3.15, 3.17, 3.18, 3.25, 6.2.1,6.2.2, 12.2.2, 13.8.1,14.1.3, 14.4.3

Ограничивающееустройство (L) 3.30, 7.3

Органуправления (Н) п. 3.1, 3.40, 9.2.5.8, 9.3.4,10.1.2, 10.2.1, 10.2.2,10.4, 10.6, 10.7.4,10.8.4, 15.6

Опознавательныйзнак (R) п. 3.45, 12.2.1,17.5, 18.3, 18.10

Опасность(Н) п. 3.26, 1, 3.28, 3.48, 3.49, 3.52, 4.1, 5.4, 6.2.4, 6.3.2.1, 8.2.5, 9.2.5.4.2, 9.4.2.3, 11.3.4,13.1, 13.3

Отказ(F) п. 3.23, 3.42, 4.1. 5.3.5, 6.3.1, 6.3.2.2, 6.3.3,8.2.5, 8.3.1, 8.3.2,9.3.4, 9.4.1,9.4.2.1 - 9.4.2.3, 9.4.3.1,9.4.3.2

П

Плюсоваяоперация отключения (Р) п. 3.40, 9.4.2.1, 10.1.4, 10.7.2,10.8.2

Поставщик(S) п. 3.53, 4.1, 4.3.1, 4.4.1,4.4.7, 4.4.84.7, 4.7, 6.2.2, 7.2.2, 7.2.10, 10.3.2,11.2.2, 12.4,13.3, 14.2.1, 17.1,17.3, 17.4, 18.1, 18.3, 18.10, приложение В

Потребитель(U) п. 3.57, 1, 3.53,4.1, 4.3.1, 4.4.1,4.4.7, 4.4.8, 7.2.2,7.2.9, 7.3, 10.3.2,14.2.1, 15.5,17.3, 18.5, 18.10,приложение В

Предохранительноеустройство (S) п. 3.48, 1, 3.49, 4.1, 9.2.5.2,9.3.1, 18.2

Предупрежденное(I) лицо п. 3.28, 3.15, 3.17, 6.2.2,приложение В

Приборуправления (С) п. 3.9, 3.6, 8.3.2, 9.1.1,9.1.4, 9.2.4, 9.2.5.2,9.2.5.6 - 9.2.5.8, 9.2.6,9.3.4, 9.4.2.1, 10.1.2,10.1.3, 10.1.5, 10.5,12.2.1, 12.2.2, 14.3,17.3, 17.5, 18.7

Проводзащиты (Р) п. 3.43, 3.42, 5.1, 5.2, 8.2.1 - 8.2.4, 8.2.7,13.8.2-13.8.4, 13.8.8,14.1.1, 14.1.2,14.2.2, таблица 9, приложение В

Прямойконтакт (D) п. 3.13, 3.3, 3.18, 3.36, 6.1, 6.2.1, 6.2.2, 6.2.4,6.4.1, 9.2.5.4, 10.1.3,13.8.1

Р

Рабочаяплощадка (S) п. 3.50, 5.3.4,10.1.2, 12.2.1

Разъем(Р)п. 3.39, 5.3.2, 5.6, 8.2.6, 12.2.1, 14.3,14.4.5, 14.4.6

Резервирование(R) п. 3.44, 9.4.1, 9.4.2.2

Риск(общаяоценка) (R) п. 3.46, 1, 3.28, 3.31, 3.47, 3.52, 4.1, 5.5, 9.2.5.3, 9.2.5.4.2, 9.2.7.5, 9.4.1, 9.4.2,12.4, 15.4, приложение D

С

Силоваяцепь (Р) п. 3.41, 3.8, 3.33, 4.1, 7.2.3, 7.2.9, 12.2.2,13.8.8, 14.2, 19.3

Совпадающий(С)п. 3.6, 9.2.5.2, 9.2.5.7

Т

Температураокружающей среды (А) п. 3.2, 4.4.1, 13.1, 13.4(таблица 5), приложение В, п. С.1.1

Токкороткого замыкания (S) п. 3.51, 7.2.9, 13.8.8,приложение В, п. С.4

Токперегрузки (цепи) (О) п. 3.38, 5.3.2, 7.1, 7.3, 9.1.4, 9.2.5.5, 15.1,15.6, 16.1, приложение В, п. С.3.2

Трубопровод(С)п. 3.7, 3.14, 8.2.3,14.1.1, 14.1.3, 14.4.2,14.4.3, 14.5.1, 14.5.4,14.5.5, 15.4, С.1.2

У

Уравнительноесоединение (Е) п. 3.20, 8.1, 11.2.2, 13.8.8

Ц

Цепьзащиты (Р) п. 3.42, 5.1, 5.2, 6.3.1, 6.4.1, 7.2.4, 8.2.1,8.2.3, 8.2.4, 8.2, 8.2.6, 8.3.2, 8.3.3, 9.1.1,9.1.4, 9.4.2.1, 9.4.3.1,11.2.2,

п. 13.8.2, 14.1.1, 14.4.5,14.5.1, 16.1, 16.2.1,19.1 - 19.4

Цепьуправления (машины) (С) п. 3.8, 3.9, 3.41, 4.1, 5.3.5, 5.4, 7.2.4, 9.1.1 - 9.1.4, 9.3.5,9.4.2.1 - 9.4.2.3, 9.4.3.1, 9.4.3.3, 12.2.1, 13.6,таблица 6, п. 13.8.8, 14.2.4,14.4.5, С.1.3

Ч

Числовой(D) п. 3.12, 11.2.1

Э

Электронноеоборудование (Е) п. 3.16, 4.3.3, 11.1, 11.3.4

ПРИЛОЖЕНИЕ F
(справочное)

Библиография*

* Международные стандарты МЭК, ИСО и их переводы находятся воВсероссийском научно-исследовательском институте классификации, терминологии иинформации по стандартизации и качеству (ВНИИКИ).

Адрес: 103001, Москва, Гранатный пер., 4.

1 МЭК60204-31-96 Электрооборудование промышленных машин. Частные требования кшвейным машинам, установкам и системам

2 МЭК 60204-32-98 Безопасностьоборудования. Электрооборудование промышленных машин. Часть 32. Требования кгрузоподъемным машинам

3 МЭК 60034-1-96 Машины электрические вращающиеся. Часть 1.Номинальные значения и эксплуатационные характеристики

4 МЭК 60034-5-91 Машины электрические вращающиеся. Часть 5.Классификация степеней защиты, обеспечиваемой оболочками вращающихсяэлектрических машин (код IP)

5МЭК 60050/191-90 Международный электротехнический словарь (МЭС). Глава 191.Надежность и качество услуг

6МЭК 60050/441-84 Международный электротехнический словарь (МЭС). Глава 441.Коммутационная аппаратура, аппаратура управления и предохранители

7МЭК 60050/826-82 Международный электротехнический словарь (МЭС). Глава 826.Электроустановки зданий

8 МЭК 60072-1-91 Машины электрические вращающиеся. Размеры и рядывыходных мощностей. Часть 1. Габаритные номера от 56 до 400 и номера фланцев от55 до 1080

9 МЭК 60072-2-90 Машины электрические вращающиеся. Размеры и рядывыходных мощностей. Часть 2. Габаритные номера от 355 до 1000 и номера фланцевот 1180 до 2360

10 МЭК 60076-5-76 Трансформаторы силовые. Часть 5.Стойкость к короткому замыканию

11 МЭК 60146-1-1-91 Преобразователи полупроводниковые.Общие требования и преобразователи с линейной коммутацией. Часть 1-1.Технические условия на основные требования

12 МЭК 60228-78 Жилы токопроводящие изолированных кабелей

13 МЭК 60228А-82 Жилы токопроводящие круглые. Руководство попредельным размерам

15 МЭК 60287-82 Кабели. Расчет номинальных токов нагрузок вусловиях установившегося режима

17 МЭК 60364-4-481-93 Электроустановки зданий. Часть 4.Защита, обеспечивающая безопасность. Глава 48. Выбор мер защиты в зависимости отвнешних факторов. Раздел 481. Выбор мер защиты от электрического удара взависимости от внешних факторов

18 МЭК 60439-1-92 Устройства коммутационные и механизмы управлениянизковольтные комплектные. Часть1. Узлы, подвергаемые частичным или полным типовым испытаниям

19 МЭК 60445-88 Обозначение зажимов для оборудования и концовпроводов определенного назначения и общие правила для буквенно-цифровой системыобозначения

21 МЭК 60664-1-92 Координация изоляции для оборудования внизковольтных системах. Часть1. Принципы, требования и испытания

22 МЭК 60617 (серия стандартов) Обозначения условные графическиедля схем

26 МЭК 60947-7-1-89 Аппаратура коммутационная и механизмыуправления низковольтные. Часть 7. Вспомогательное оборудование. Раздел 1.Клеммные колодки для медных проводников

27 МЭК 61082-1-91 Документы, используемые в электротехнике.Подготовка. Часть 1. Общие требования

28 МЭК 61131-1-92 Контроллеры программируемые. Часть 1. Общиесведения

29 МЭК 61131-2-92 Контроллеры программируемые. Часть 2. Требованияк оборудованию и испытания

30 МЭК 61346-1-96 Производственные системы, установки,оборудование и промышленные продукты. Структурные принципы и рекомендации попроектированию. Часть 1. Основные направления

31 МЭК Руководство 106: 1996, Руководство по требованиям кусловиям окружающей среды для обеспечения выполнения оборудованиемпроизводственных характеристик

32 ИСО 3864-84 Цвета предупреждающие и знаки безопасности

33 ИСО 7000-89 Обозначения условные графические, наносимые наоборудование. Перечень и сводная таблица

34ИСО/ТР 12100-1-92 Безопасность машин. Основные понятия и общие принципырасчета. Часть 1. Основная терминология и методология

35 ЕН 50081 Электромагнитная совместимость. Стандарты науровни генерируемых помех

36 EH 50082-2-95Электромагнитная совместимость. Стандарты на уровни невосприимчивостиизлучений. Часть 2: Производственная окружающая среда

37 МЭК 60364-5-523-83 Установки электрические в зданиях. Часть 5.Выбор и монтаж электрооборудования. Глава 52. Системы электропроводки. Раздел523. Допустимые нагрузки по току

38 МЭК 61082-4-90 Горное дело. Соединительные элементы для цепныхконвейеров

39 МЭК 61082-3-93 Документы, используемые в электротехнике.Подготовка. Схемы электрических соединений, таблицы и перечни к ним

40 МЭК 61082-2-93 Документы,используемые в электротехнике. Подготовка. Функционально ориентированные схемы

Ключевые слова: машины, безопасность, основные понятия,исполнение, принципы: безопасность машин, понятие, опасность, меры пообеспечению безопасности, выбор

7
Мне нравится
Комментировать Добавить в закладки

Комментарии могут оставлять только зарегистрированные пользователи.

Пожалуйста зарегистрируйтесь или авторизуйтесь на сайте.
