ГОСТ Р ИСО/ТС 14048-2009 «Экологический менеджмент. Оценка жизненного цикла. Формат документирования данных»

Настоящий стандарт устанавливает требования и структуру формата документирования данных, используемого для точной и ясной оценки жизненного цикла продукции (ЖЦ), обеспечивая единообразие при документировании, представлении собранных данных, их расчете и обеспечении качества путем определения и структуирования соответствующей информации.
Формат документирования данных устанавливает требование к разделению отчетной информации на поля данных, с соответствующими пояснениями полей. Описание каждого поля данных определяется структурой формата документирования данных.
Настоящий стандарт может быть также использован для определения и структурирования опросных листов и информационных систем, а также для других аспектов управления состоянием окружающей среды.
Настоящий стандарт не устанавливает требований к объему отчетной документации. Установленный формат документирования данных не допускает использования любого программного обеспечения или базы данных.
Настоящий стандарт не устанавливает требований к использованию каких-либо графических или методических решений для представления или обработки данных. Он не содержит описаний специальных методов моделирования для оценки ЖЦ и параметров данных ЖЦ.

Обозначение: ГОСТ Р ИСО/ТС 14048-2009
Название рус.: Экологический менеджмент. Оценка жизненного цикла. Формат документирования данных
Статус: действующий (Введен впервые)
Дата актуализации текста: 17.06.2011
Дата добавления в базу: 17.06.2011
Дата введения в действие: 01.06.2010
Разработан: НИИ ИНТЕРЭКОМС
Утвержден: Ростехрегулирование (15.12.2009)
Опубликован: Стандартинформ № 2010

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р ИСО/ТС
14048-
2009

Экологическийменеджмент

ОЦЕНКАЖИЗНЕННОГО ЦИКЛА.
ФОРМАТ
ДОКУМЕНТИРОВАНИЯ ДАННЫХ

ISO/TS 14048:2002
Environmental management - Life cycle assessment - Data documentation format
(IDT)

Москва

Стандартинформ

2010

Предисловие

Цели и принципы стандартизации в РоссийскойФедерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническомрегулировании», а правила применения национальных стандартов РоссийскойФедерации - ГОСТ Р1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения остандарте

1 ПОДГОТОВЛЕН Научно-исследовательским институтомИНТЕРЭКОМС на основе собственного аутентичного перевода на русский языкстандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК20 «Экологический менеджмент и экономика»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПриказомФедерального агентства по техническому регулированию и метрологии от 15 декабря2009 г. № 1272-ст

4 Настоящийстандарт идентичен международному стандарту ИСО/ТС 14048:2002 «Экологическийменеджмент. Оценка жизненного цикла. Форматдокументирования данных» (ISO/TS 14048:2002 «Environmentalmanagement - Life cycle assessment - Data documentation format»).

Наименованиенастоящего стандарта изменено относительно наименования указанногомеждународного стандарта для приведения в соответствие с ГОСТР 1.5-2004 (подраздел 3.5).

Приприменении настоящего стандарта рекомендуется использовать вместо ссылочныхмеждународных (региональных) стандартов соответствующие им межгосударственные инациональные стандарты, сведения о которых приведены в дополнительном приложенииДА

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуетсяв ежегодно издаваемом информационном указателе «Национальные стандарты», атекст изменений и поправок - в ежемесячно издаваемых информационных указателях«Национальные стандарты». В случае пересмотра (замены) или отмены настоящегостандарта соответствующее уведомление будет опубликовано в ежемесячноиздаваемом информационном указателе «Национальные стандарты». Соответствующаяинформация, уведомления и тексты размещаются также в информационной системеобщего пользования - на официальном сайте Федерального агентства потехническому регулированию и метрологии в сети Интернет

Содержание

1 Область применения

2 Нормативные ссылки

3 Термины и определения

4 Форматирование данных и представление отчетной документации

4.1 Форматирование данных

4.2 Представление отчетной документации

5 Задание формата документирования данных

5.1 Общие сведения

5.2 Производственный процесс

5.3 Моделирование и валидация

5.4 Административная информация

6 Типы данных

7 Выбор номенклатуры

7.1 Общие сведения

7.2 Исключающая (ограничивающая) номенклатура

7.3 Включающая (неограничивающая) номенклатура

Приложение А (обязательное) Частные требования к формату документирования данных

Приложение В (справочное) Пример использования формата документирования данных

Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации (и действующим в этом качестве межгосударственным стандартам)

Библиография

Введение

Настоящий стандарт разработан с целью установления общихпринципов и требований, предъявляемых к документированию результатов учетаэкологических данных в течение жизненного цикла продукции или предприятия(далее - ЖЦ), в соответствии с общими принципами оценки экологическоговоздействия продукции (предприятия) в течение ЖЦ, определенными в ИСО14040:2006, а также с требованиями и рекомендациями по учету ЖЦ, определеннымив ИСО 14041:98.

Настоящий стандарт предназначен для точного и ясногопредставления отчетной документации, интерпретации и анализа собранных данных,результатов расчетов, обеспечения высокого качества полученной информации инеобходимых условий для обмена экологическими данными.

Настоящий стандарт устанавливает порядок использования иразработки ЖЦ данных продукции и предназначен для поставщиков информации,специалистов в данной области и разработчиков ЖЦ информационных систем.

Формат документирования данных облегчает составлениедокументации по учету экологических ЖЦ в соответствии с требованиями ИСО 14040и ИСО 14041, определяющих порядок сбора данных, предоставления отчетнойдокументации и качество данных. Данный формат документирования данных такжеоблегчает интерпретацию ЖЦ данных продукции, проводимую согласно ИСО 14043.Кроме того, формат документирования данных позволяет документировать ииспользовать важную информацию для оценки учетных экологических данных опродукции (предприятии) в течение ЖЦ в соответствии ИСО 14042 с учетомсостояния окружающей среды и местных особенностей.

Форматдокументирования данных позволяет обмениваться данными о ЖЦ, являетсядостаточно простым, что способствует более быстрой обработке данных. Настоящийстандарт не устанавливает специальных требований к обмену экологическимиданными, но обеспечивает гибкость при разработке различных форматов обменаданными и информационной связи с их программным обеспечением в полномсоответствии с требованиями настоящего стандарта.

Несмотря на то что предлагаемый формат документированияданных предназначен для составления отчетной документации, данная документацияможет использоваться для представления отчетной документации, оценкихарактеристик и аттестационных испытаний.

В соответствии с потребностью расширения области примененияданного формата документирования данных, область применения и ее структуратакже могут быть расширены для включения в нее дополнительной информации,получаемой в результате анализа условий окружающей среды, охраны здоровья ибезопасности людей, затрат на обеспечение установленного ЖЦ.

Настоящий стандарт устанавливает общие требования кдокументированию ЖЦ данных продукции, определяемых в соответствии с ИСО 14040.Основным структурным элементом настоящего стандарта является поле данных(графа, строка, строчка).

ГОСТ Р ИСО/ТС 14048-2009

НАЦИОНАЛЬНЫЙСТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Экологическийменеджмент

ОЦЕНКАЖИЗНЕННОГО ЦИКЛА.
ФОРМАТ ДОКУМЕНТИРОВАНИЯ ДАННЫХ

Environmental management. Life cycle assessment. Data documentation format

Дата введения - 2010-06-01

1 Областьприменения

Настоящий стандарт устанавливает требования и структуруформата документирования данных, используемого для точной и ясной оценкижизненного цикла продукции (далее - ЖЦ), обеспечивая единообразие придокументировании, представлении собранных данных, их расчете и обеспечениикачества путем определения и структуирования соответствующей информации.

Формат документирования данных устанавливает требование кразделению отчетной информации на поля данных, с соответствующими пояснениямиполей. Описание каждого поля данных определяется структурой форматадокументирования данных.

Настоящий стандарт может быть также использован дляопределения и структурирования опросных листов и информационных систем, а такжедля других аспектов управления состоянием окружающей среды.

Настоящий стандарт не устанавливает требований к объемуотчетной документации. Установленный формат документирования данных недопускает использования любого программного обеспечения или базы данных.

Настоящий стандарт не устанавливает требований киспользованию каких-либо графических или методических решений для представленияили обработки данных. Он не содержит описаний специальных методов моделированиядля оценки ЖЦ и параметров данных ЖЦ.

2 Нормативные ссылки

Следующие нормативные документы содержат требования, наосновании которых сформулированы требования настоящего стандарта. В этихдокументах не содержатся устаревшие ссылки с последующими поправками иисправлениями, однако при разработке согласующей документации для соответствиятребованиям настоящего стандарта следует использовать последние изданиянормативных документов, приведенных ниже. Если приведена недатированная ссылка,то это означает, что следует использовать последнюю редакцию нормативногодокумента. Члены ИСО и МЭК ведут журналы учета действующих в настоящее времямеждународных стандартов.

ИСО 8601:2000 Элементы данных и форматы для обменаинформацией. Представление дат и времени

ИСО 9000:2005 (2008) Системы менеджмента качества. Основныеположения и словарь

ИСО 14040:2006 Экологический менеджмент. Оценка жизненногоцикла. Принципы и структурная схема

ИСО 14041:1998 Экологический менеджмент. Оценка жизненногоцикла. Определение целей и областей применения, анализматериально-производственного учета

ИСО 14042:2000 Экологический менеджмент. Оценка жизненногоцикла. Оценка учетных экологических данных о продукции (предприятии) в течениеее жизненного цикла

ИСО 14043:2000 Экологический менеджмент. Оценка жизненногоцикла. Интерпретация жизненного цикла продукции (предприятия)

3 Термины и определения

В настоящемстандарте применены термины по ИСО 14040, ИСО 14041, ИСО 14042 и ИСО 14043, атакже следующие термины с соответствующими определениями.

3.1 источник данных (data source): Источникпроисхождения данных.

3.2 тип данных (data type): Характер данных.

Примечание - Типом данных могут быть единицыизмерения, количественные данные, короткая строка, свободный текст, числовые,логические данные.

3.3 поле данных (data field): Место для размещенияидентифицированных данных с установленным типом данных.

3.4 формат документирования данных (data documentationformat): Структура документирования данных.

Примечание- Формат включает в себя поля данных, совокупность полей данных и ихвзаимосвязи.

3.5 представительность (representativeness): Качественнаяоценка степени отражения истинного диапазона разброса значений.

Примечание - Представительность может включать в себя,например, географические, временные и технологические аспекты.

3.6 номенклатура (nomenclature): Совокупностьположений, устанавливающих требования к наименованию и классификации данныхединообразным и согласованным способом.

3.7 качество данных (data quality): Характеристикиданных, относящиеся к их соответствию установленным требованиям.

3.8 единичный процесс (unit process): Наименьшийэлемент, рассматриваемый при инвентаризационном анализе жизненного циклапродукции, для которого определяют количественные данные входных и выходныхпотоков.

3.9 процесс (process): Совокупность взаимосвязанных ивзаимодействующих видов деятельности, преобразующая входные потоки в выходные.

3.10 система жизненного цикла продукции (productsystem): Совокупность связанных материальных или энергетических единичныхпроцессов, выполняющая одну или несколько определенных функций, котораямоделирует жизненный цикл продукции.

3.11 жизненный цикл продукции (life cycle):Последовательные и взаимосвязанные стадии системы жизненного цикла продукции отприобретения или производства из природных ресурсов сырья до конечногоразмещения в окружающей среде (в виде отходов, сбросов и выбросов).

3.12 эталонный поток (reference flow): Мера выходныхпотоков процессов конкретной системы жизненного цикла продукции, необходимаядля выполнения функции в объеме одной функциональной единицы.

3.13 заказчик сбора данных (data commissioner):Лицо(а) или организация(и), заказывающие сбор данных и документацию.

3.14 создатель данных (data generator): Лицо(а) илиорганизация(и), ответственные за моделирование процесса, подготовку илиактуализацию данных.

3.15 регистратор данных (data documentor): Лицо(а)или организация(и), ответственные за перевод данных в формат документированиядля использования.

4 Форматирование данных и представление отчетнойдокументации

4.1 Форматирование данных

Форматирование- это процесс закрепления информации в соответствующих полях документированияданных, включающий в себя:

- интерпретацию и оценку исходной информации с учетомобласти применения формата документирования данных;

- структурирование исходной информации в форматедокументирования данных;

- ввод структурированных данных в соответствующие поляформата документирования данных.

Форматирование должно соответствовать следующим требованиям:

- информация должна быть внесена в соответствующие поляформата документирования данных;

- регистратор данных должен гарантировать, что все данные,связанные с рассматриваемым процессом и отраженные в неотформатированнойдокументации, представляющие экологический интерес, адекватно внесены в поляданных без ошибок. Подтверждение и документирование должны проводиться также вотношении несоответствующих или измененных данных;

- должно быть установлено четкое различие между нулевымзначением и отсутствием данных (незаполненное поле данных);

- документация о различных процессах, скорректированныхданных и т.п. должна иметь уникальный идентификационный номер и номер версии.

4.2 Представление отчетной документации

Форматирование информации в формате документирования данных,описанном в настоящем стандарте, должно приводить к созданию структурированногодокумента (отчета).

Пример отчета приведен в приложении В.Пустые поля данных не требуют пояснений.

Настоящий стандарт не устанавливает требований к количествуинформации, приводимой в документации, поэтому установленный форматдокументирования данных может быть использован для создания различных типовитоговых отчетов, например сокращенных отчетов. Подобные итоговые отчеты могутбыть использованы для информирования пользователей о конкретном приложении. Принеобходимости отчет должен содержать указание на то, что он являетсясокращенным вариантом документации.

5 Задание формата документирования данных

5.1 Общие сведения

В этом разделе установлены требования к общей структуре форматадокументирования данных, а также к разделению документа на поля данных. Каждоеполе данных содержит текст (который в некоторых случаях может использоватьноменклатуру) или количественные данные. Краткое описание каждого поля данныхприведено в приложении А.

В настоящем разделе определена взаимосвязь между отдельнымиполями данных. Требования, необходимые для электронного ввода данных в компьютер,приведены в приложении А.

Пример использования формата документирования данных (набумажном носителе) приведен в приложении В.

Идентификационный номер указан в таблицах приложения А и В послекаждого поля данных, определенного в настоящем разделе (например, в таблице А.1, пункт 1.1.6.5, поле данных «Условияэксплуатации»). Дополнительно во всех необходимых случаях дана ссылка наопределенную номенклатуру в соответствии с 7.3.

Формат документирования данных должен состоять из следующихэтапов, описывающих:

- производственный процесс, исходные материальные ресурсы ивыпускаемую продукцию;

- моделирование и проверку соответствия;

- управленческую информацию.

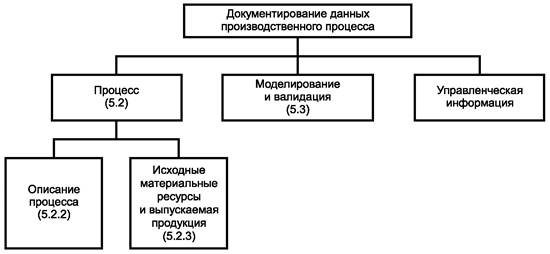

Концепция документирования данных производственных процессовприведена на рисунке 1.

Рисунок 1 - Концепция форматадокументирования данных

5.2 Производственный процесс

5.2.1 Основные требования

Рядподразделов формы общего раздела «Производственный процесс» содержит данные иссылки на документы, которые описывают свойства моделируемого процесса, включаятехнические характеристики и их количественные значения, а также описаниеусловий, для которых используемую модель допускается использовать.

Производственный процесс (таблицаА.1) должен состоять из двух подразделов:

- описание процесса (1.1) с графами данных;

- исходные материальные ресурсы и выпускаемая продукция (1.2) с неограниченнымчислом граф данных.

5.2.2 Описание процесса

Данныйподраздел включает в себя единичные процессы и их комбинации, а также ихнаименования, функциональные назначения, области технического применения и т.д.Примеры процессов:

- единичный процесс;

- всевозможные комбинации единичных процессов;

- технологические варианты исполнения, т.е. модели единичныхпроцессов, описывающие наихудшие/наилучшие возможные технологии, а такжеперспективные технологии.

Описание процесса не зависит от процедуры размещения,указанной в разделе, устанавливающем требования к моделированию и оценкесоответствия.

Описание процесса должно содержать:

a)одно поле данных «Наименование» (1.1.1)для данного процесса;

b)неограниченное число наборов полей данных «Класс» (1.1.2)для данного процесса, содержащих:

- поле данных «Наименование» (см. 1.1.2.1и определенную пользователем номенклатуру, указанную в 7.1);

- одно поле данных «Ссылка на номенклатуру» (см. 1.1.2.2);

c) один набор полей данных «Количественная ссылка» (1.1.3),с которым связаны все данные, например функциональная единица, эталонный потоки т.д.:

- одно поле данных «Тип» (см. 1.1.3.1и 7.3);

- одно поле данных «Наименование» (см. 1.1.3.2);

- одно поле данных «Единица измерения» (см. 1.1.3.3 и 7.3);

- одно поле данных «Количество» (см. 1.1.3.4);

d)одно поле данных «Область технического применения» (см. 1.1.4и 7.3) для краткогоописания процесса;

e)одно поле данных «Тип аггрегирования» (см. 1.1.5и 7.2);

f)одно поле данных «Технология» (см. 1.1.6),содержащее строки, в которых указывают технологическую применимость процесса;

- одно поле данных «Краткий технологическийидентификатор» (см. 1.1.6.1);

- одно поле данных «Техническое содержание ифункциональное назначение) (см. 1.1.6.2);

- одно поледанных «Технологическая схема» (см. 1.1.6.3),которое не должно использоваться при детальном описании системы производства;

- одно поле данных «Содержание процесса» (см. 1.1.6.4)должно использоваться в случае, если процесс задокументирован как сочетаниенескольких отдельно задокументированных процессов, выраженных в виде:

- неограниченного числа полей данных «Включенныепроцессы» (см. 1.1.6.4.1);

- неограниченного числа полей данных «Промежуточныепотоки продукции» (см. 1.1.6.4.2),выраженных в виде:

I) одного поля данных «Исходный процесс» (см. 1.1.6.4.2.1),характеризующего выход промежуточного потока продукции;

II) одного поля данных «Входные и выходные показателиисходного процесса» (см. 1.1.6.4.2.2),определяющего наименование промежуточной продукции в исходном процессе;

III)одного поля данных «Входные и выходные показатели получателя продукции»(см. 1.1.6.4.2.3),определяющего наименование промежуточной продукции в процессе ее изготовления;

IV)одного поля данных «Процесс получателя» (см. 1.1.6.4.2.4),с помощью которого направляется промежуточная продукция;

- одного поля данных «Условия эксплуатации» (см. 1.1.6.5);

- одного поля данных «Математическая модель» (1.1.6.6),содержащего:

- неограниченное число полей данных «Формулы» (см. 1.1.6.6.1);

- неограниченное число полей данных «Наименованияпеременных» (см. 1.1.6.6.2);

- неограниченное число полей данных «Значения переменных»(см. 1.1.6.6.3);

g)один набор полей данных «Рассматриваемый рабочий период» (см. 1.1.7),содержащий следующие поля, в которые вводят информацию, используемую дляописания временного охвата данных:

- одно поле данных «Дата начала» (см. 1.1.7.1);

- одно поле данных «Дата окончания» (см. 1.1.7.2);

- одно поле данных «Описание рабочего периода» (см. 1.1.7.3);

h) одно поле данных «Соответствующая географическаяобласть» (см. 1.1.8),содержащее следующие поля, в которые вводят информацию, используемую дляописания географической области действия данных:

- неограниченное число полей данных «Наименованиеместности» (см. 1.1.8.1 и 7.3);

- одно поле данных «Описание местности» (см. 1.1.8.2);

- неограниченное число полей данных «Местонахождение»(см. 1.1.8.3);

- неограниченное число полей данных «Ссылка нагеоинформационную систему (GIS)» (см. 1.1.8.4и 7.3);

i) одно поле данных «Сбор данных» (см. 1.1.9),содержащее следующее поле, в которое вводят информацию, используемую дляописания способа сбора данных:

- одну строку данных «Процедура отбора данных» (см. 1.1.9.1),используемую для описания процесса выборки населения, для которого эти данныеважны;

- неограниченное число полей данных «Места сбора данных»(см. 1.1.9.2);

- одно поле данных «Число мест сбора данных» (см. 1.1.9.3);

- одно поле данных «Объем сбора данных» (см. 1.1.9.4),содержащее:

- одно поле данных «Абсолютный объем производства»(см. 1.1.9.4.1);

- одно поле данных «Относительный объем сбора данных»(см. 1.1.9.4.2).

5.2.3 Входы и выходы

Все данные, полученные путем измерений, расчетов или оценокиспользуют для количественной оценки исходных материальных ресурсов ивыпускаемой продукции для различных процессов, таких как:

- исходные энергетические ресурсы, сырье, дополнительныересурсы, прочие исходные физические ресурсы;

- продукция;

- выбросы в атмосферу, сбросы в воду, на поверхность земли идругие негативные факторы воздействия на окружающую среду.

При проведении этих процессов необходима дополнительнаядетализация для достижения поставленных целей.

Документирование входов и выходов (см. 1.2)должно включать в себя:

a)одно поле данных «Идентификационный номер» (см. 1.2.1);

b)одно поле данных «Направление процесса» (см. 1.2.2и 7.2);

c)одно поле данных «Группа входных/выходных показателей» (см. 1.2.3и 7.3);

d)одно поле данных «Принимающая среда» (см. 1.2.4и 7.2);

e)одно поле данных «Характеристики принимающей среды» (см. 1.2.5и 7.3);

f)одно поле данных «Состояние окружающей среды» (см. 1.2.6);

g)одно поле данных «Географическое положение» (см. 1.2.7);

h) одно поле данных «Связанные внешние системы» (см. 1.2.8),содержащее следующие поля, в которые вводят информацию об источникематериальных ресурсов или о получателе выпускаемой продукции:

- одно поле данных «Источник или получатель данных»(см. 1.2.8.1);

- одно поле данных «Тип транспорта» (см. 1.2.8.2);

- одно поле данных «Информационная ссылка» (см. 1.2.8.3);

i) одно поле данных «Внутреннее использование» (см. 1.2.9),содержащее краткое описание использования исходных материальных ресурсов ивыпускаемой продукции внутри предприятия;

j) одно поле данных «Наименование входных/выходныхпоказателей» (см. 1.2.10)для указания исходных материальных ресурсов или выпускаемой продукции,содержащее следующие поля:

- одно поле данных «Наименование текста» (см. 1.2.10.1);

- одно поле данных «Ссылка на номенклатуру» (см. 1.2.10.2и 7.3);

- одно поле данных «Уточненное наименование» (см. 1.2.10.3);

k)неограниченное число следующих полей данных «Свойства» (см. 1.2.11):

- одно поле данных «Наименование свойства» (см. 1.2.11.1);

- одно поле данных «Единицы измерения» (см. 1.2.11.2и 7.3);

- одно поле данных «Количественные показатели» (см. 1.2.11.3);

l)неограниченное число следующих полей данных «Количественные характеристики»(см. 1.2.12):

- одно поле данных «Наименование функции распределения»(см. 1.2.12.1и 7.3);

- одно поле данных «Единицы измерения» (1.2.12.2),содержащее следующие поля:

- одно поле данных «Символ или имя» (см. 1.2.12.2.1и 7.3);

- одно поле данных «Примечания» (см. 1.2.12.2.2);

- неограниченное число следующих полей данных «Параметрыфункции распределения» (см. 1.2.12.3):

- одно поле данных «Наименование параметров функциираспределения» (см. 1.2.12.3.1и 7.3);

- одно поле данных «Значения параметров функциираспределения» (см. 1.2.12.3.2);

m)одно поле данных «Математическая связь между входными/выходнымипоказателями» (см. 1.2.13),содержащее следующие поля:

- неограниченное число полей данных «Расчетные формулы»(см. 1.2.13.1);

- неограниченное число полей данных «Имена переменных»(см. 1.2.13.2);

- неограниченное число полей данных «Значения переменных»(см. 1.2.13.3);

n)неограниченное число полей данных «Документация» (см. 1.2.14),которые могут относиться к нескольким исходным материальным ресурсам или видамвыпускаемой продукции, содержащих следующие поля:

- одно поле данных «Методы сбора данных» (см. 1.2.14.1);

- одно поле данных «Дата сбора данных» (см. 1.2.14.2);

- одно поле данных «Методы обработки данных» (см. 1.2.14.3);

- неограниченное число полей данных «Ссылки на источникиданных» (см. 1.2.14.4).

5.3 Моделирование и валидация

Моделирование и валидация создают предпосылки длямоделирования процессов и проверки соответствия полученной модели, однако этаконцепция не дает описания каких-либо свойств или характеристикпроизводственного процесса. При моделировании какого-либо процесса выбирают,например, используемые принципы, ограничения и исключения, которые будут влиятьна степень соответствия и качество результатов. Поэтому подобная документацияважна для пользователя данных при оценке обоснованности и соответствия данныхпоставленной задаче и области применения.

Моделирование и валидация (приложение А,таблица А.2)должны содержать:

a)одно поле данных «Предполагаемая область применения» (см. 2.1);

b)неограниченное число полей данных «Источники информации» (см. 2.2);

c)одно поле данных «Принципы моделирования» (см. 2.3),содержащее следующие поля:

- одно поле данных «Принципы отбора данных» (см. 2.3.1);

- одно поле данных «Принципы адаптации» (см. 2.3.2);

- неограниченное число полей данных «Константымоделирования» (см. 2.3.3),содержащих следующие поля:

- одно поле данных «Наименование константы моделирования»(см. 2.3.3.1и 7.3);

- одно поле данных «Значение константы моделирования»(см. 2.3.3.2);

d) одно поле данных «Варианты моделирования» (см. 2.4),содержащее следующие поля:

- одно поле данных «Критерии исключения элементарныхпотоков» (см. 2.4.1);

- одно поле данных «Критерии исключения потоковпромежуточной продукции» (см. 2.4.2);

- одно поле данных «Критерии реализации процессов»(см. 2.4.3);

- одно поле данных «Выполненные размещения» (см. 2.4.4),содержащее следующие поля:

- одно поле данных «Размещенная сопродукция» (см. 2.4.4.1);

- одно поле данных «Обоснование размещений» (см. 2.4.4.2);

- одно поле данных «Расширение процесса» (см.2.4.5), содержащее следующие поля:

- одно поле данных «Процесс, включенный в расширение»(см. 2.4.5.1);

- одно поле данных «Обоснование расширения процесса»(см. 2.4.5.2);

e)одно поле данных «Заявление о качестве данных» (см. 2.5);

f)неограниченное число полей данных «Проверка соответствия» (см. 2.6),содержащих следующие поля:

- одно поле данных «Метод проверки соответствия» (см.2.6.1и 7.3);

- одно поле данных «Процедура проверки» (см. 2.6.2);

- одно поле данных «Результаты проверки» (см. 2.6.3);

- одно поле данных «Ответственный за проверкусоответствия» (см. 2.6.4);

g)одно поле данных «Прочая информация» (см. 2.7),содержащее рекомендации для пользователя или сведения о применимости данных.

5.4 Административная информация

Административнаяинформация включает в себя описание особенностей документирования процессов,которые напрямую не связаны с его моделью, но имеют отношение к управлениюдокументированием.

Административная информация(приложение А, таблицаА.3) должна содержать:

a)одно поле данных «Идентификационный номер процесса» (см. 3.1);

b)одно поле данных «Орган регистрации процесса» (см. 3.2);

c)одно поле данных «Номер версии процесса» (см. 3.3);

d)одно поле данных «Заказчик сбора данных» (см. 3.4);

е) одно поле данных «Создатель данных» (см. 3.5);

f) одно поле данных «Регистратор данных» (см. 3.6);

g)одно поле данных «Дата завершения сбора данных» (см. 3.7);

h) одно поле данных «Публикация» (см. 3.8);

i) одно поле данных «Авторские права» (см. 3.9);

j) одно поле данных «Ограничение доступа» (см. 3.10).

6 Типы данных

Каждое полев формате документирования данных представляет собой незаполненную графу.Данные могут быть различных типов, например в виде коротких или длинныхтекстов, дат, чисел. Для устранения неоднозначности восприятия разнымипользователями типа данных в полях формата документирования необходимодополнительно определить этот тип данных.

Тип данных определяет общие характеристики в полях данных.Примерами типов данных являются: целое число (недробное или натуральное,положительное или отрицательное значение), обозначение (символ, содержащийбуквы какого-либо алфавита, числительные в десятичной форме, некоторыеспециальные символы), строка (последовательность символов), действительноечисло (рациональное, иррациональное, не мнимое).

Для заданного типа данных может быть установлен диапазон ихдопустимых значений (например, допустимая длина строки) и требования к форматуих представления (например, дата может быть представлена в виде строки из 10символов в формате CC-YY-MM-DD (СС-век, YY-год, ММ-месяц, DD-дата)). Установленный тип данныхпозволяет пользователю правильно ввести данные, например, в формы для данныхили в программное обеспечение, что необходимо для его правильногофункционирования.

Описание всех типов данных, используемых в настоящем стандарте,приведены в таблице 1.

Таблица 1 - Типы данных

Наименование

Тип

Описание

Формат представления даты

STRING

10 символов, например CCYY-MM-DD, в соответствии с ИСО 8601, пункт 5.2.1

Формат представления интервала

STRING

17 символов, например CCYYMMDD/CCYYMMDD, в соответствии с ИСО 8601, подраздел 5.5

Направление

STRING

Не более 24 символов

Произвольный текст

STRING

Любая длина

Целое значение

INTEGER

-

Ярлык

STRING

Не более 150 символов

Математическое выражение

STRING

Произвольная длина; формат устанавливают по соглашению

Математическая переменная

STRING

Не более 150 символов


STRING

Не более 350 символов. Строка указывает положение файла изображения

Действительное число

REAL

-

Короткий текст

STRING

Не более 350 символов

7 Выбор номенклатуры

7.1 Общие сведения

Во многиеполя данных формата документирования данных можно вводить текст произвольнойдлины, но для некоторых полей установлена определенная номенклатура.Номенклатуру в рамках формата документирования данных используют в следующихслучаях:

a) при достаточно точном определении понятия спомощью одного или нескольких слов.

Пример- Входные и выходные показатели - Количество- Единицы (например, измерений в системе СИ);

b) при наличии терминов, обеспечивающиходнозначную интерпретацию понятий.

Пример - Входные ивыходные показатели - Группа (например, выбросов, продукции и т.д.);

c) при наличии терминов или кодов,обеспечивающих однозначную ссылку на пояснение понятия или интерпретацию словаили кода.

Пример- Спецификация CAS или код страны.

Формат документирования данных использует три типаноменклатуры:

- исключающую (ограничивающую) номенклатуру;

- включающую (неограничивающую) номенклатуру;

- определенную пользователем номенклатуру.

Исключительная номенклатура не может быть расширенапользователем; при этом допускается использовать только принятые термины.

Включительная номенклатура в случае необходимости может бытьрасширена пользователем для использования в конкретных приложениях.

Определенная пользователем номенклатура для любого поляданных может быть использована для любого другого поля формата документированияданных в случае, если пользователь считает нужным сделать это.

7.2 Исключающая (ограничивающая)номенклатура

Следующая исключающая номенклатура является обязательной:

a) Описание процесса - Тип укрупнения данных

Примеры- Без укрупнения, укрупненные по горизонтали,укрупненные по вертикали, укрупненные по вертикали и горизонтали, неизвестныйтип укрупнения.

b) Входные и выходные показатели деятельности -Направление.

Примеры- Входные и выходные показатели, показатели,не связанные с направлением потоков продукции.

c) Входные и выходные показатели деятельности -Принимающая среда.

Примеры -Воздух1), Вода1), Земля1), Техносфера2).

_________

1) Относится к первичным потокам.

2) Относится к непервичным потокам.

7.3 Включающая (неограничивающая)номенклатура

Следующая включающая номенклатура является рекомендуемой:

a) Описание процесса - Количественная ссылка -Тип.

Примеры- Эталонный поток процесса, выходной потокпродукции, входной поток продукции, иной поток продукции, период производства,иной параметр, функциональный элемент.

b) Описание процесса - Техническая областьприменения.

Примеры- От добычи сырья до предприятия, от добычисырья до утилизации продукции, в пределах одного предприятия, с момента выпускас предприятия до утилизации продукции.

Номенклатуру используют в зависимости от процессов,рассматриваемых при оценке жизненного цикла продукции. Далее приведено описаниеноменклатуры для технических областей применения:

1) Областьприменения от добычи сырья до предприятия (cradle-to-gate) -: это процесс,который начинается с извлечения полезных ископаемых и может включать в себянекоторые операции производства и обслуживания без учета всех последующихстадий производства.

2) Область применения от добычи сырья до утилизациипродукции (cradle-to-grave) - это процесс, который начинается с извлеченияполезных ископаемых и заканчивается утилизацией продукции.

3) Область применения в пределах одного предприятия (gate-to-gate)- это производственный процесс, осуществляемый на одном предприятии сопределенными географическими данными. В случае использования усредненныхданных географические характеристики могут иметь общие данные. При этом неучитываются производственные процессы, протекающие на других предприятиях.

4) Область применения с момента выпуска с предприятия доутилизации продукции (gate-to-grave) - это процесс, включающий в себяраспределение, использование и утилизацию продукции.

Примечание - Указанная номенклатура неприменима дляпроцессов с повторным использованием переработанного материала или процессов,сопровождающихся выводом материала из системы.

c) Описаниепроцесса - Применимая географическая область - Наименование области.

Для кодов Альфа-2, состоящих из двух букв, описание процессаприведено в ИСО 3166-1.

d) Описаниепроцесса - Применимая географическая область - Ссылка на геоинформационнуюсистему (GIS).

Описание процесса приведено в ИСО 6709.

e) Входные и выходные показатели - Группа.

Примеры- Ресурсы, сырье, энергия, вспомогательныесредства, выбросы, отходы, связанные с производством сферы, продукция.

Описание категорий групп:

1) ресурсы: природные ресурсы, включая горючие ископаемые иминеральное сырье;

2) сырье:исходные материальные ресурсы техносферы, включая промежуточную продукцию,полуфабрикаты и т.д.;

3) энергия: отбор энергии из техносферы;

4) вспомогательные средства: материалы, транспорт, другиеуслуги;

5) выбросы: выброс в природную среду;

6) отходы: твердые, жидкие или газообразные отходы,возникающие, например, в процессе переработки;

7) сферы, связанные с производством: например, услуги,транспорт и т.д.);

8) продукция: продукция системы (включая услуги, транспорт ит.д.).

f) Входные и выходные показатели - Описание принимающейсреды.

Примеры- Воздух в поле, лесу, на высокогорье (менее1000 м), в помещении, в городах и за городом; земля сельскохозяйственногоназначения, земля лесов, полей, свалок, предприятий, городов, могильниковотходов; вода родниковая, почвенные воды, воды озер, болот, океанов, морей,прудов, рек; прибрежные и приповерхностные воды, водопады; техносфера.

g)Входные и выходные показатели - Наименование - Ссылка на систему сокращений.

Примеры- Спецификации CAS; система сокращений SETAC (Брюссельскогообщества токсикологии и химии окружающей среды).

h)Входные и выходные показатели - Количество - Наименование.

Примеры- Среднее значение; режим; диапазон; однаточка.

i)Входные и выходные показатели - Количество - Единицы измерения - Символ илиимя.

Примеры- Международная система единиц измерения СИ всоответствии с ИСО 31.

j)Входные и выходные показатели - Количество - Параметр - Наименование.

Примеры- Дисперсия; максимальное значение; среднеезначение; медианное значение; минимальное значение; объем выборки; стандартноеотклонение; оценка ошибки.

k) Моделирование и проверкасоответствия - Принципы моделирования - Константы моделирования - Наименование.

Примеры- Чистая теплотворная способность; полнаятеплотворная способность; скорость рециркуляции; эффективность процесса;текучесть; коэффициент отключения; расстояние транспортирования.

l)Моделирование и проверка соответствия - Проверка соответствия - Метод.

Примеры- Проверка соответствия на месте; поверочныевычисления; материально-сырьевой баланс; перекрестная проверка с использованиемальтернативных источников данных; корректирование исходных данных.

т) Единицы измерения (используются в различных поляхданных).

Примеры- Международная система единиц измерения СИ всоответствии с ИСО 31.

Рекомендуется использовать единицы измерения СИ во всехслучаях и отказаться от использования таких единиц измерения, как «ар» (мераземельной площади), «баррель», «бушель», «галлон», «гран» (единицы массы),«миля», «фунт», «тонна» и «британская тепловая единица», поскольку они являютсявнесистемными единицами измерений.

Приложение А
(обязательное)

Частные требования к форматудокументирования данных

А.1 Общие положения

Данноеприложение устанавливает следующие частные требования к форматудокументирования данных: к заполнению полей (граф) данных и поясненияиспользуемых понятий. Кроме того, в разделе А.3 установлены требования кпроведению обмена экологическими данными в электронной форме в соответствии снастоящим стандартом.

Таблицы А.1 и А.2 включают в себянаименование полей данных, а также содержания этих полей. Тип данных длякаждого термина указывают в отдельной графе. Описание используемых типов данныхприведено в разделе 6. Графа«Система обозначений» используется в качестве индикатора, чтобы показать, чтоона определена для данного поля. Система обозначений (номенклатура) описана в разделе 7.Пользователь может сам выбрать удобную систему сокращений для заполнения поляданных. Для каждого поля данных в соответствующей графе указывают допустимоеколичество рассматриваемых событий. Если в графе таблицы стоит прочерк, то этуграфу не используют.

А.2 Требования к формату документированияданных

А.2.1 Общие требования

Форматдокументирования данных состоит из трех частей:

-Процесс содержит описание свойств моделируемого процесса (технологическиесвойства, временные характеристики, географические характеристики и т.д. в поледанных «Условие процесса»), а также его количественные характеристики (в поледанных «Входы и выходы»);

-Моделирование и проверка соответствия содержит описание допущений, принятых примоделировании процесса, и проверки соответствия выбранной модели;

-Управленческая информация содержит информацию, связанную с управлениемпроцессами документирования.

А.2.2 Процесс

Требованияк полям данных «Процесс» приведены в подразделе 5.2настоящего стандарта.

Таблица А.1 - Процесс

Номер пункта

Поле данных

Описание

Тип данных

Система обозна­чений

Допустимое число элементов

1

Процесс



-

-

1

1.1

Описание процесса

Первое указание того, что описываемый процесс может быть задан своим описательным наименованием, местом в классификационной системе, ссылкой на источник количественных данных, областью технического применения, уровнем укрупнения процесса. Важно также указать технологию производственного процесса, условия эксплуатации, рабочий период, географические условия, в которых рассматриваемые события достоверны, особенности сбора данных.

Требования к описанию процесса приведены в 5.2.2

-

-

1

1.1.1

Наименование

Описательное наименование процесса, например «Объединенная тепловая энергетическая установка с системой обеспечения» или «Транспортирование грузов на большие расстояния с помощью тяжелых грузовиков»

Ярлык

Нет

1

1.1.2

Класс

По классу можно легко находить и идентифицировать данные. В отличие от наименования, класс однозначно определяет структуру данных, обеспечивает легкий доступ пользователей ко всем данным по рассматриваемой тематике.

Процесс может быть отнесен к различным классам, однако внутри каждого класса процесс может иметь только одно наименование.

(Правила классификации в настоящем стандарте не рассматриваются.) Таким образом, понятие класса имеет два термина, указанные в 1.1.2.1 и 1.1.2.2

-

-

Не ограничено

1.1.2.1

Наименование

Описание наименования, которому соответствует процесс в классе, взятом из документированной и используемой пользователем номенклатуры

Ярлык

Да

1

1.1.2.2

Ссылка на номенклатуру

Описание системы сокращений, из которой выбирают наименование процесса

Короткий текст

Нет

1

1.1.3

Количественная ссылка

Описание количественной ссылки для процесса, т.е. ссылки, определяющей параметры входных и выходных показателей. Такой ссылкой может быть либо функциональная единица (например, т/км) либо эталонный поток (например, кВт/ч), которые сами могут быть входными или выходными показателями другого процесса, которые, в свою очередь, могут быть либо равными, либо не равными одному из входных или выходных показателей исходного процесса. Количественные ссылки содержат термины, приведенные в 1.1.3.1-1.1.3.4

-

-

1

1.1.3.1

Тип

Тип количественной ссылки, т.е. функциональная единица, эталонный поток процесса или иные потоки

Короткий текст

Да

1

1.1.3.2

Наименование

Наименование количественной ссылки

Короткий текст

Нет

1

1.1.3.3

Единица измерения

Единица измерения количественной ссылки

Короткий текст

Да

1

1.1.3.4

Количество

Объем количественных ссылок

Действительное число

Нет

1

1.1.4

Область технического применения

Краткое общее описание технической области применения процесса с точки зрения операций, учитываемых в данных и использующих сокращения. Это может быть одна или несколько операций, охватывающих полный жизненный цикл продукции, например процессы внутри одного предприятия или процессы с момента добычи сырья до утилизации продукции

Короткий текст

Да

1

1.1.5

Тип агрегирования

Используют для указания укрупненного единичного процесса, т.е. для представления средних значений для нескольких процессов, при условии выполнения прежней функции, указанной по горизонтали, или для суммирования нескольких взаимосвязанных процессов, указанных по вертикали. Для представления используют систему сокращений

Ярлык

Да

1

1.1.6

Технология

Документация для используемых технологических приложений процесса. Полезна пользователю данных при оценке технической обоснованности модели. Требования к документации приведены в 1.1.6.1-1.1.6.4

-

-

1

1.1.6.1

Краткий технологический идентификатор

Краткий дескриптор рассматриваемой технологии.

Примечание - Полное описание технологии приведено в 1.1.6.2

Короткий текст

Нет

1

1.1.6.2

Техническое содержание и функциональное назначение

Детальное описание рассматриваемых отдельных технологических операций, связанных технически и материально. Описание процесса следует приводить в этом поле данных в том случае, если данные укрупнены, а укрупненный процесс при этом не рассматривается. Укрупненным процесс может стать в результате укрупнения данных в соответствии с ИСО 14041:1998, 6.4.4

Текст произволь­ного размера

Нет

1

1.1.6.3

Технологическая схема

Графическое представление технологического процесса, например блок-схема процесса, которая может дополнять описание технологии, приведенной в 1.1.6.2

Схема

-

1

1.1.6.4

Содержание процесса

Используют для описания процессов, состоящих из комбинации единичных процессов, в случае, когда документация разработана на каждый процесс с учетом его функционирования в укрупненном состоянии. Укрупненным процесс может стать, например, в результате укрупнения данных в соответствии с ИСО 14041:1998,6.4.4. Содержание процесса может быть использовано, например, для четкого представления блок-схемы системы жизненного цикла продукции. Это поле данных не следует использовать, если укрупняемые процессы не предназначены для использования с подобными процессами агрегации. (В этом случае поле данных «Техническое содержание и функциональное назначение» следует использовать для описания процессов после укрупнения).

Содержание процессов приведено в 1.1.6.4.1 и/или 1.1.6.4.2

-

-

1

1.1.6.4.1

Включенные процессы

Прямая ссылка на идентификационный номер в графе «Управленческая информация» для каждого включенного процесса

Ярлык

Нет

Не ограничено

1.1.6.4.2

Промежуточные потоки продукции

Прямые ссылки на входные и выходные показатели между двумя включенными процессами.

Ссылки включают в себя приведенные в 1.1.6.4.2.1-1.1.6.4.2.4.

-

-

Не ограничено

1.1.6.4.2.1

Исходный процесс

Ссылка на идентификационный номер в поле данных «Административная информация для исходного процесса»

Ярлык

Нет

1

1.1.6.4.2.2

Входные и выходные показатели исходного процесса

Ссылка на входные или выходные показатели исходного потока продукции (определена идентификационным номером входного или выходного показателя для поля данных «Процесс»)

Целое число

Нет

1

1.1.6.4.2.3

Входные и выходные показатели получателя продукции

Ссылка на входные или выходные показатели получателя продукции (определена идентификационным номером входного или выходного показателя для поля данных «Процесс»)

Целое число

Нет

1

1.1.6.4.2.4

Процесс получателя

Ссылка на идентификационный номер в поле данных «Административная информация» рассматриваемого процесса получателя

Ярлык

Нет

1

1.1.6.5

Условия эксплуатации

Описание условий эксплуатации, то есть указание фактических (возможно, нелинейных) соотношений между входными и выходными показателями

Текст любого размера

Нет

1

1.1.6.6

Математическая модель

Для процессов, имеющих математические модели, условия эксплуатации могут быть представлены в виде математической модели взаимосвязи между входными и выходными показателями. Математическая модель описывается с помощью терминов, указанных в 1.1.6.6.1-1.1.6.3.

-

-

1

1.1.6.6.1

Формулы

Определение формулы (формул) математической модели

Математи­ческая формула

Нет

Не ограничено

1.1.6.6.2

Наименования переменных

Наименования переменных, использованных в формулах. Переменных может быть одна или несколько

Математи­ческая переменная

Нет

Не ограничено

1.1.6.6.3

Значения переменных

Значения переменных, использованных в формулах. Значения должны быть однозначными и определенными для каждой используемой переменной

Действительное число

Нет

Не ограничено

1.1.7

Рассматриваемый рабочий период

Описание рабочего периода, в течение которого модель процесса остается достоверной. Рабочий период является достоверным, если он начинается со времени сбора данных и продолжается до тех пор, пока используются перспективные программы или другие прогнозы. Могут устанавливаться ограничения на достоверность рабочего периода, например при использовании перспективных технологий, при внедрении планируемых модификаций системы измерений, в случае изменений климата.

Примечание - Рассматриваемый рабочий период не совпадает с временем публикации данных. Рабочий период описан в 1.1.7.1, 1.1.7.3

-

-

1

1.1.7.1

Дата начала

Дата начала рабочего периода

Дата

Нет

1

1.1.7.2

Дата окончания

Дата окончания рабочего периода

Дата

Нет

1

1.1.7.3

Описание рабочего периода

Описание рабочего периода в свободной форме (описание рабочего периода для принятой модели процесса)

Текст произвольного размера

Нет

1

1.1.8

Соответствующая географическая область

Географическое описание области (места), для которых процесс или данные являются достоверными. Рассматриваемая область - это место сбора данных или его экстраполяция на другие области. Географические характеристики места задаются терминами полей данных, указанных в 1.1.8.1 - 1.1.8.4

-

-

1

1.1.8.1

Наименование местности

Одно или несколько названий области (местности)

Короткий текст

Да

Не ограничено

1.1.8.2

Описание местности

Общее описание географических характеристик местности. Необходимо в том случае, если данные относятся только к определенным государствам, странам или муниципальным образованиям или если определенные области исключены из рассмотрения

Текст произвольного размера

Нет

1

1.1.8.3

Местонахождение

Один или несколько адресов используемых мест

Короткий текст

Нет

Не ограничено

1.1.8.4

Ссылка на геоинформационную систему (GIS)

Указание одной или нескольких географических характеристик местности в соответствии с требованиями геоинформационной системы (GIS). Эти характеристики могут относиться к географическому образованию в виде круга, прямоугольника, точки

Ярлык

Да

Не ограничено

1.1.9

Сбор данных

Документирование сбора и обработки данных о процессе с учетом требований 1.1.9.1-1.1.9.4

-

-

1

1.1.9.1

Процедура сбора данных

Описание способа, с помощью которого собирают включенные процессы у населения, для которого данные являются достоверными, включая замечания о любых систематических ошибках

Текст произвольной длины

Нет

1

1.1.9.2

Места сбора данных

Указание адресов мест сбора данных

Короткий текст

Нет

Не ограничено

1.1.9.3

Число мест сбора данных

Указание числа мест выборки данных. Информация необходима для интерпретации данных с учетом неопределенности

Действительное число

Нет

1

1.1.9.4

Объем сбора данных

Указание объема выпуска в процессе, выраженного в соответствии с требованиями 1.1.9.4.1 и 1.1.9.4.2

-

-

1

1.1.9.4.1

Абсолютный объем производства

Указание общего объема производства в местах выборки данных

Короткий текст

Нет

1

1.1.9.4.2

Относительный объем сбора данных

Указание процента общего числа населения, для которого данные являются достоверными.

Примечание - В соответствии с ИСО 14041 (5.3.6) для оценки процента мест сбора исходных данных используют термин «полнота выборки». Этот же термин использован в ИСО 14043 с другим значением, поэтому в настоящем документе используется термин «объем сбора данных»

Действительное число

Нет

1

1.2

Входные и выходные показатели

Описание входных и выходных показателей приведено в 5.2.3 настоящего стандарта

-

-

Не ограничено

1.2.1

Идентификационный номер

Указание уникального номера, присваиваемого местному набору данных или средству передачи данных и используемого для идентификации определенных входных и выходных показателей

Целое число

Нет

1

1.2.2

Направление процесса

Указание направления от входа процесса к его выходу. Термин «направление» является сокращенным

Направление

Да

1

1.2.3

Группа входных/выходных показателей

Указание группы, к которой принадлежат входные или выходные показатели, например ресурсы, сырье, выбросы, продукция. Определение группы позволяет идентифицировать роль различных входных и выходных показателей процесса. Группа представляет собой номенклатуру

Ярлык

Да

1

1.2.4

Принимающая среда

Указание эксклюзивной системы сокращений, определяющей порядок доставки исходных материальных ресурсов или выпускаемой продукции в / из процесса. Для неэлементарных входных/выходных показателей принимающей средой является «Техносфера», что свидетельствует о том, что они связаны с другим процессом. Для элементарных входных/выходных показателей простая система сокращений описывает тип окружающей среды, из которой либо извлекаются материальные ресурсы, либо в которую осуществляют выбросы (например, в воздух, воду, землю). Для элементарных потоков эта система сокращений дает ценную информацию, пригодную для расчета концентраций, доз и т.д., а также для оценки воздействия на окружающую среду в соответствии с ИСО 14042

Ярлык

Да

1

1.2.5

Характеристики принимающей среды

Указание общедоступной системы сокращений, определяющей тип внешней среды, на которую воздействуют входные/выходные показатели. Для неэлементарных входных/выходных показателей принимающей средой является «Техносфера», что свидетельствует о том, что входные/выходные показатели не являются объектом оценки воздействий. Для элементарных входных/выходных показателей общедоступная система сокращений позволяет определять различия между состояниями внешней среды относительно начала моделирования. Подобная информация может способствовать повышению качества последующей оценки воздействия на окружающую среду в соответствии с ИСО 14042

Ярлык

Да

1

1.2.6

Состояние окружающей среды

Описание в произвольной форме состояния окружающей среды, указанного в графах «Принимающая среда» и «Характеристики принимающей среды»

Текст произвольного размера

Нет

1

1.2.7

Географическое положение

Информация о географическом положении места, где протекают процессы и к которым относятся входные/выходные показатели. Подобное описание необходимо, так как окружающая среда имеет различную чувствительность к различным комбинациям и объемам входных/выходных показателей в различных географических областях

Короткий текст

Нет

1

1.2.8

Связанные внешние системы

Информация о связанных внешних системах, предназначенная для идентификации восходящих и нисходящих процессов, когда процесс, описанный в существующем документе, используют для оценки жизненного цикла продукции. Например наименование и местонахождение поставщика сырья, которые могут быть использованы для расчета расстояний транспортирования (если транспортирование не рассматривается как самостоятельный процесс), или тип очистной установки, в которую поступают сточные воды.

Примечание - Внешние системы не включают в данный процесс.

Описание связанных внешних систем приведено в 1.2.8.1-1.2.8.3





1

1.2.8.1

Источник или получатель данных

Текстовая и/или географическая идентификация процессов доставки или приемки данных (восходящих или нисходящих процессов) для промежуточных потоков продукции

Короткий текст

Нет

1

1.2.8.2

Тип транспорта

Наименование транспортной организации или тип используемого транспорта

Короткий текст

Нет

1

1.2.8.3

Информационная ссылка

Данные о лицах или ссылка на документы, где можно найти информацию о связанных внешних системах

Короткий текст

Нет

1

1.2.9

Внутреннее использование

Информация об использовании входных/ выходных показателей в рамках данного процесса, например об использовании пара для специальных приложений внутри процесса

Текст произвольного размера

Нет

1

1.2.10

Наименования входных/выходных показателей

Наименования входных/выходных показателей. Однозначные наименования необходимы для определения их сути или характеристик окружающей среды, а также для идентификации наименования электронными устройствами при получении или отправлении данных. Указания наименований приводят в соответствии с 1.2.10.1-1.2.10.3

-

-

1

1.2.10.1

Наименование текста

Наименование материала

Ярлык

Да

1

1.2.10.2

Ссылка на номенклатуру

Указание системы сокращений, из которой выбирается наименование материала, например спецификация CAS, номенклатура SETAC

Короткий текст

Да

1

1.2.10.3

Уточненное наименование

Уточнение наименования для его лучшего понимания

Короткий текст

Нет

1

1.2.11.1

Наименование свойства

Наименование свойства: плотность, температура, стоимость

Ярлык

Нет

1

1.2.11.2

Единицы измерения

Указание единицы измерения соответствующего свойства

Ярлык

Да

1

1.2.11.3

Количественные показатели

Указание количественной меры для особенностей входных/выходных показателей в документации

Действительное число

Нет

1

1.2.12

Количественные характеристики

Количественные характеристики входных/выходных показателей по отношению к количественной ссылке, приведенной в поле данных «Процесс». Количественные характеристики должны быть установлены для каждого входного/выходного показателя и должны быть задокументированы с использованием статистических показателей, таких как функции распределения и их параметры, единицы измерения, количественные оценки по каждому параметру

-

-

Не ограничено

1.2.12.1

Наименование функции распределения

Указание функции распределения, используемой для определения количественных характеристик, идентифицируемой по традиционному наименованию ее параметров, например диапазон, среднее значение. Каждая функция распределения должна иметь собственные параметры

Ярлык

Да

1

1.2.12.2

Единицы измерения

Указание единиц измерения соответствующих значений величин

-

-

1

1.2.12.2.1

Символ или имя

Символ или имя, представляющие единицу измерения. Рекомендуется использовать систему единиц СИ

Ярлык

Да

1

1.2.12.2.2

Примечание

Указание на использование внесистемных единиц измерения, сопровождаемое соответствующим пояснением

Короткий текст

Нет

1

1.2.12.3

Параметры функции распределения

Для полного описания любой используемой функции распределения необходимо установить соответствующий набор параметров. Например, на практике значения часто устанавливают в диапазоне от минимального до максимального значений. Если, кроме того, известны объем выборки и ее математическое ожидание (наиболее вероятное значение), то легко можно определить дисперсию распределения. Каждый параметр может выражаться в соответствии с требованиями, приведенными в 1.2.12.3.1 и 1.2.12.3.2

-

-

Не ограничено

1.2.12.3.1

Наименование параметров функции распределения

Наименование параметров используемой функции распределения. Для практических целей может оказаться достаточным указать математическое ожидание и дисперсию распределения

Ярлык

Да

1

1.2.12.3.2

Значения параметров функции распределения

Количественные значения параметров функции распределения

Действительное число

Нет

1

1.2.13

Математическая связь между входными/выходными показателями

Указание связи между входными/выходными показателями, которая может быть описана с помощью математических формул

-

-

1

1.2.13.1

Расчетные формулы

Указание расчетной формулы (формул)

Математи­ческая формула

Нет

Не ограничено

1.2.13.2

Имена переменных

Указание имени(ен) переменных в формуле(ах)

Математ­ическая переменная

Нет

Не ограничено

1.2.13.3

Значения переменных

Указание значений переменных в формулах; каждая использованная переменная должна иметь собственное значение

Действительное число

Нет

Не ограничено

1.2.14

Документация

Описание используемых методов сбора и обработки данных. Документация может быть составлена для одного и/или нескольких входных/выходных показателей. Применяемые методы описаны в 1.2.14.1-1.2.14.4

-

-

Каждый документ может рассматривать неограниченное число входных/ выходных показателей

1.2.14.1

Методы сбора данных

Краткое описание методов сбора данных: метод сбора данных при непрерывных наблюдениях, метод моделирования заданной системы с учетом данных аналогичной системы, метод проведения оценки

Ярлык

Нет

1

1.2.14.2

Дата сбора данных

Указание даты или периода сбора данных

Временной интервал

Нет

1

1.2.14.3

Методы обработки данных

Описание методов, источников и допущений, используемых для формирования, пересчета и переформатирования полученных данных

Текст произвольного размера

Нет

1

1.2.14.4

Ссылки на источники данных

Указание ссылок, использованных при сборе и обработке данных

Короткий текст

Нет

Не ограничено

А.2.3Моделирование и валидация

Требованияк моделированию и проверке соответствия приведены в подразделе 5.3.

Таблица А.2 -Моделирование и проверка соответствия

Номер пункта

Поле данных

Описание

Тип данных

Система обозна­чений

допусти­мое число элементов

2

Моделирование и проверка соответствия



-

-



2.1

Предполагаемая область применения

Наименование документации, описывающей предполагаемую область применения и производственное задание, которая может включать в себя пояснительную документацию по функционированию процесса.

В зависимости от предполагаемой области применения процесса моделирование осуществляют по установленным требованиям к детализации и качеству.

Примеры различных вариантов предполагаемой области применения с существенно различными степенями детализации и требованиями к качеству: процессы анализа состояния окружающей среды для производственных линий в помещениях, где нужна модель с очень высокой степенью детализации; экономические показатели, используемые для оценки жизненного цикла продукции (если достаточно получить общий уровень детализации). Оценка может быть довольно неточной, если она проводится в условиях недостатка достоверной информации, когда вообще можно пренебречь рядом деталей

Текст произвольного размера

Нет

1

2.2

Источники информации

Описание исходного процесса. Исходные данные могут быть получены из первичных источников (путем измерений на месте, в результате личных контактов, устных или письменных, путем опросов), а также из вторичных источников (из публикаций, баз данных, журналов, отчетов, книг). В обоих случаях детальная информация об источнике может помочь пользователю данных определить качество и, при необходимости, продолжить поиск новой информации и проверки исходных источников. Например, для горизонтального укрупнения данных и определения типа производственного процесса данные можно собирать сразу в нескольких местах

Короткий текст

Нет

Не ограничено

2.3

Принципы моделирования

Описание общих принципов моделирования процесса в соответствии с 2.3.1-2.3.3

-

-

1

2.3.1

Принципы отбора данных

Описание принципа включения места сбора данных в процедуру укрупнения данных, которая должна быть оформлена документально. При вертикальном укрупнении критерий выборки данных определяет, должны ли данные быть основаны на информации, получаемой, например, путем проведения необходимых измерений на месте, из доступных публикаций, на основе данных с программным обеспечением, предназначенным для оценки жизненного цикла продукции. Выбор между различными типами источников данных также может быть осуществлен с помощью систематического или методологического принципа

Текст произвольного размера

Нет

1

2.3.2

Принципы адаптации

Описание экстраполяции и корректировок, которые могут быть использованы для повторного моделирования полученных данных в единичный процесс, пригодный для инвентаризации выбросов в течение всего жизненного цикла продукции. Экстраполяция используется также в случае, когда собранные данные ограничены временными рамками, странами, процессами или продукцией, которые отличаются от применяемых. Принципы корректировки могут быть задокументированы для всего процесса в целом. Другим типом адаптации является оценивание неопределенности числовых значений входных/выходных показателей, обусловленных слишком малым объемом выборки, приводящей к систематической ошибке

Текст произвольного размера

Нет

1

2.3.3

Константы моделирования

Указание допущений, используемых для моделирования процесса.

Пример - значение получаемой энергии оценивают по чистой (заниженной) теплотворной способности топлива (количеству теплоты, выделяющейся при сгорании топлива, когда вода содержится в продуктах сгорания в виде пара) или по валовой (завышенной) теплотворной способности топлива (количеству теплоты, выделяющейся при сгорании топлива, когда вода содержится в продуктах сгорания в жидком виде).

Другой пример - Скорость повторной переработки бумаги или стали считают одинаковой независимо от географического положения предприятия.

Поля данных для констант моделирования приведены в 2.3.3.1 и 2.3.3.2





Не ограничено

2.3.3.1

Наименование константы моделирования

Наименование константы моделирования

Короткий текст

Да

1

2.3.3.2

Значение константы моделирования

Указание значения константы, использованной при моделировании

Действитель­ное число

Нет

1

2.4

Варианты моделирования

Выбор вариантов моделирования процессов, описанных в 2.4.1-2.4.5

-

-

1

2.4.1

Критерии исключения элементарных потоков

Описание критериев учета (неучета) элементарных потоков при наличии соответствующих обоснований. Как правило, не все элементарные потоки рассматриваемой технической системы должны учитываться при моделировании процесса. Критерии учета (неучета) элементарных потоков необходимы пользователю для оценки качества и соответствия процесса данному исследованию

Текст произвольного размера

Нет

1

2.4.2

Критерии исключения потоков промежуточной продукции

Описание критериев, используемых для исключения промежуточных потоков продукции, т.е. входных/выходных показателей, которые не являются элементарными потоками. Подобная информация необходима, например, при наличии в процессе получения данных пробелов, которые представляют собой несущественные входные показатели для сырья в процессе из-за отсутствия необработанных данных (см. поле данных «Критерии исключения элементарных потоков»)

Текст произвольного размера

Нет

1

2.4.3

Критерии реализации процессов

Описание критериев (принципов), которые должны использоваться для реализации технических подсистем и включать в себя обоснование и информационные описания исключаемых систем. Эти описания проясняют технические границы процесса

Текст произвольного размера

Нет

1

2.4.4

Выполненные размещения

Любые размещения, выполняемые при моделировании процесса, должны быть обоснованы и соответствовать требованиям 2.4.4.1 и 2.4.4.2

-

-

1

2.4.4.1

Размещенная сопродукция

Описание сопродукции, которая была размещена

Короткий текст

Нет

1

2.4.4.2

Обоснование размещений

Обоснование размещений, которые осуществляют с учетом выбора метода размещения, процедуры размещения и информации, используемой при размещении

Текст произвольного размера

Нет

1

2.4.5

Расширение процесса

Обоснование любых осуществляемых расширений процесса с учетом требований 2.4.5.1 и 2.4.5.2

-

-

1

2.4.5.1

Процесс, включенный в расширение

Определение систем, которые были включены при расширении процесса

Короткий текст

Нет

1

2.4.5.2

Обоснование расширения процесса

Описание расширения процесса, проводимого с учетом принятых решений, используемой информации и т.д.

Текст произвольного размера

Нет

1

2.5

Заявление о качестве данных

Описание общих и специальных параметров качества, характеризующих достоинства и недостатки процесса.

После компиляции процесса создатель данных может получить информацию о достоинствах и недостатках модели, а также данные, используемые для ее описания. Подобная информация может оказаться труднодоступной в общей документации на процесс. Примеры: численные данные, достоверность которых особенно трудно проверить; неоднозначность при получении усредненных производственных показателей; трудности в интерпретации данных, полученных с мест и т.д.

Текст произвольного размера

Нет

1

2.6

Проверка соответствия

Документирование любых проверок, проводимых в рамках процесса. Данные, описывающие процесс, могут быть проверены различными способами (например, путем расчета баланса масс, сравнения с данными аналогичных процессов, экспертных оценок) и разными специалистами. Проверка соответствия может быть частью критического обзора при оценке жизненного цикла продукции. Проверка соответствия относится к контролю при вводе данных, контролю, проводимому создателем данных, а также третьей стороной. Информация о проведении каждой проверки соответствия и ее результатах крайне важна для пользователя данных или аналитика при оценке надежности данных. Каждую проверку проводят с использованием терминов, приведенных в 2.6.1-2.6.4

-

-

Не ограничено

2.6.1

Метод проверки соответствия

Краткое описание метода проверки соответствия, например метода проверки соответствия на месте, проведения повторных вычислений, определения материально-сырьевого баланса, проведения перекрестной проверки с использованием альтернативных источников данных, коррекции исходных данных

Текст произвольного размера

Да

1

2.6.2

Процедура проверки

Описание проверки параметров качества, например, материально-сырьевого баланса и поступления упаковочных материалов для учета потерь сырья и готовой упакованной продукции или результатов, полученных при аттестации процесса экспертом с многолетним опытом выполнения измерений на аналогичных объектах

Текст произвольного размера

Нет

1

2.6.3

Результаты проверки

Описание результатов проверки соответствия, например проверки выявленного 3 %-ного отклонения расхода сырья по отношению к выпущенной готовой продукции и объему отходов, что может быть приемлемым. Или содержание SО2 немного завышено, из-за качества нефти, используемой для отопления. Кроме того, если ошибки или пропуски были выявлены, но не были откорректированы, то должна быть проведена проверка

Текст произвольного размера

Нет

1

2.6.4

Ответственный за проверку соответствия

Указание реквизитов, компетенции, наименования организации или адреса сотрудника, отвечающего за проверку соответствия

Короткий текст

Нет

1

2.7

Прочая информация

Дополнением к общей документации на процесс может быть информация, содержащая, например, указания по использованию процесса, рекомендации о применимости процесса, известные ограничения и т.д. Данная информация необходима для информирования пользователя данных о некоторых свойствах процесса, которые следует принимать во внимание для оценки жизненного цикла продукции

Текст произвольного размера

Нет

1

А.2.4Административная информация

Требованияк административной информации приведены в 5.4,а также в таблице А.3.

ТаблицаА.3 - Моделирование и проверка соответствия

Номер пункта

Поле данных

Описание

Тип данных

Система обозна­чений

допусти­мое число элементов

3

Административная информация

Предназначена для административного обеспечения процессов, оформленных в соответствии с требованиями настоящего стандарта, а также для получения общей управленческой информации, используемой при передаче моделей процессов от создателей данных к их пользователям. Информация хранится в базах данных. Административное обеспечение данных реализуется в различных информационных системах

-

-

1

3.1

Идентификационный номер процесса

Указание уникального номера, регистрируемого административным органом и используемого для идентификации процесса

Ярлык

Нет

1

3.2

Орган регистрации процесса

Указание органа, присвоившего процессу идентификационный номер. Поставщик данных несет ответственность за регистрацию, обеспечивающую однозначную идентификацию процесса

Ярлык

Нет

1

3.3

Номер версии процесса

Может использоваться для идентификации очередной версии данных процесса

Целое число

Нет

1

3.4

Заказчик сбора данных

Определение сотрудника, ответственного за сбор или корректировку данных

Короткий текст

Нет

1

3.5

Создатель данных

Определение сотрудника или организации, ответственных за моделирование процесса, составление данных и их обновление

Короткий текст

Нет

1

3.6

Регистратор данных

Определение сотрудника, ответственного за введение данных в отчетную документацию в соответствии с требуемым форматом представления данных

Короткий текст

Нет

1

3.7

Дата завершения сбора данных

Указание даты, когда данные о процессе были окончательно собраны, отредактированы или обновлены

Дата

Нет



3.8

Публикация

Ссылка на печатный орган или другой постоянный источник публикаций, где имеется доступ к исходным данным

Короткий текст

Нет

1

3.9

Авторские права

Указание лица или организации, имеющих авторские права на всю документацию процесса

Короткий текст

Нет

1

3.10

Ограничения доступа

Задание однозначного идентификатора, указывающего на порядок распространения документации вне информационной системы, содержащей данную документацию

Короткий текст

Нет

1

А.3 Требования к внедрению формата электронногообмена данными

Требования,достаточные для проведения электронного обмена данными, должны быть выражены воднозначной форме и удобны для компьютерной интерпретации с помощью одного изязыков представления данных, разработанных для решения конкретных задач, такихкак EXPRESS,XML,SGML,SQL.Настоящий стандарт не отдает предпочтения ни одному из вышеуказанных языков.

Длясоответствия требованиям настоящего стандарта с помощью любого из вышеуказанныхязыков необходимо, чтобы формат соответствовал следующим требованиям:

a) Формальные требования:

- поля данных и структура таблицы А.2 должны быть переведены ввыбранную форму с использованием формального языка представления данных, но безизменения содержания полей данных;

- синтаксис файлов, предназначенных для обмена,должен соответствовать синтаксису, разработанному для каждого конкретногослучая.

b) Требования к структуре данных:

- поля данных могут быть представлены в видеэлементов, информационных объектов, таблиц и других объектов (в зависимости отиспользуемого языка представления данных). В данном разделе эти формы называютинформационными объектами.

- поля данных должны быть представлены в форметак называемых признаков, полей данных и свойств с типом данных,соответствующих таблицам А.1-А.3 и разделу 6 настоящего стандарта.В данном разделе эти формы называют признаками.

- большинство ссылок в разделе А.2 нарассматриваемые информационные объекты только подразумеваются. Однако ссылкадолжна быть исчерпывающей, указывающей на признаки или точки ввода данных.Например, в некоторых случаях ссылка между полями данных «Входные/выходныепоказатели» и «Процесс» должна вставляться вручную для обеспечения целостностиданных.

c) Требования к наименованиям:

- в наименованиях признаков и объектов следуетиспользовать только строчные символы, например, вместо «Процесс» следует писать«процесс».

- наименования, состоящие из нескольких слов,должны быть преобразованы в форму одной непрерывной строки с помощью кавычек исимвола подчеркивания «_» (символ подчеркивания или символ ASCII № 95 долженбыть помещен между словами). Например, наименование «Идентификатор технологии»должно быть представлено как «идентификатор_технологии»;

- наименования ссылочных полейданных должны быть представлены в виде комбинации наименований ссылочногоэлемента(ов) и ссылочного поля данных внутри элемента(ов). Комбинациянаименований должна быть представлена в виде одной непрерывной строки с помощьюкавычек и точки «.» (точка или символ ASCII № 46 должны быть помещены междуназваниями). Например, при ссылке на процесс входов и выходов, ссылочныйпризнак должен иметь следующее наименование «документирование_данных_на_процесс.управленческая_информация.идентификационный_номер».

г) Требования к электронному обмену данными собщим доступом:

- при обмене данными с общим доступом требованиек обмену файлами, представленными на языке обмена данными, должно быть такжеобщедоступным вместе с описанием синтаксиса файла, что необходимо дляоблегчения перехода между различными вариантами обмена данными.

Примером требований к выполнениюобмена данными является определение данных и синтаксис, установленный в [5].

Приложение В
(справочное)

Примериспользования формата документирования данных

В.1 Общие положения

Внастоящем приложении приведен пример использования формата документированияданных, относящихся к определенному процессу. Примеры использования этогоформата для других процессов приведены в [6].

Настоящееприложение можно также использовать в качестве примера, иллюстрирующегоприменение настоящего стандарта при регистрации данных на бумажном носителе(после изъятия выборочных данных).

Различныетипы учетных экологических данных о продукции, предоставляемых в течение еежизненного цикла (ЖЦ) используют для оценки экологического воздействияпродукции на окружающую среду.

Используемый тип данных ЖЦ, устанавливают настадии определения цели и области применения рассматриваемого процесса. Вданном разделе приведены рекомендации по использованию формата документированияданных, позволяющие различать отдельные процессы.

Используютдва метода документирования данных:

-документирование процессов, относящихся к специализированным единичнымпроцессам, т.е. к исходным данным, для которых нет необходимости предоставлениядокументации для укрупнения данных и указания способа выборки при описаниипроцесса;

-документирование процессов, относящихся к укрупненным единичным процессам, т.е.к усредненным показателям для нескольких процессов, которые выполняютаналогичные функции или несколько взаимосвязанных процессов. Для этого видаукрупнения и используемого метода допускается при документировании указыватьтип укрупнения (усреднения), способ укрупнения и способ выборки.

В.2 Документирование данных на сочетаниеединичных процессов

Структурадокументации на процесс, представляющий собой сочетание единичных процессов, восновном совпадает со структурой документации, используемой для единичныхпроцессов. Отличие состоит только в описании составляющих процессов.

Различияв структуре комбинируемых единичных процессов следующие:

-каждый составляющий процесс может быть задокументирован отдельно;

-если процессы, представленные в укрупненной форме, документируют отдельно, томатериальные и энергетические потоки между включенными процессами определяютпутем ссылок на входные/выходные показатели включенных процессов (см. таблицуВ.1, 1.1.6.4.2).

Отличияв документировании сочетания единичных процессов и одного единичного процессаобъясняют в поле данных «Включенные процессы» (см. таблицу В.1, 1.1.6.4.1)и в поле данных «Потоки промежуточной продукции» (см. таблицу В.1, 1.1.6.4.2) форматадокументирования данных. При указании включенных процессов должна бытьприведена однозначная ссылка на документацию по каждому включенному процессу, апри упоминании потоков промежуточной продукции - однозначные ссылки навходные/выходные показатели двух включенных процессов.

Еслидокументацию на укрупненный процесс предоставляют без подробного описаниявключенных процессов (без представления отдельно документированных процессов сиспользованием принятого формата представления данных), то общее описаниевключенных процессов следует включать после поля данных «Техническое содержаниеи функциональное назначение» (см. таблицу В.1, 1.1.6.2).Поля данных «Включенные процессы» (см. таблицу В.1, 1.1.6.4.1)и «Потоки промежуточной продукции» (см. таблицу В.1, 1.1.6.4.2) при этом должныоставаться незаполненными.

В.3 Пример документирования

Пример,приведенный в В.2, не является реальным как в части фактических данных, так и вчасти используемых принципов моделирования рассматриваемого процесса ипредназначен исключительно для иллюстрации видов информации, вводимой вразличные поля данных в соответствии с установленным форматом документированияданных.

Таблица В.1 - Процесс

1

Процесс

1.1

Описание процесса

1.1.1

Наименование объекта

Угольная теплоэлектростанция с парогенератором

1.1.2

Класс

1.1.2.1

Наименование процесса

Электроснабжение (3601)

1.1.2.2

Ссылка на номенклатуру

Классификатор промышленных предприятий Австралии (AICS)

1.1.3

Количественная ссылка

1.1.3.1

Тип объекта

Функциональный узел

1.1.3.2

Наименование процесса

Чистая выработка электроэнергии

1.1.3.3

Единица измерения

Киловатт в час

1.1.3.4

Число объектов

1

1.1.4

Техническая область применения

Внутри предприятия

1.1.5

Тип укрупнения

Иной

1.1.6

Технология

1.1.6.1

Краткая технологическая характеристика

Теплоэлектростанция CFB-типа с работающим на угле паровым котлом

1.1.6.2

Техническое содержание и функциональное назначение

Рассматриваемая система включает в себя все процессы (начиная с поставки обогащенного угля до непосредственной генерации электроэнергии, включая технологическую подготовку охлаждающей воды), протекающие на теплоэлектростанции со стандартным циклом парогенерации внутри циркулирующего псевдосжиженного слоя. Топливом является 100 %-ный обогащенный уголь, добытый в шахтах в радиусе 200 км от данной теплоэлектростанции.

Технические характеристики теплоэлектростанции:

Время работы в течение года: 4000 ч;

Выработка электроэнергии за год: 40 гВт;

Выработка пара за год: 30×1012 Дж;

Расчетный срок службы: 40 лет;

Чистая выработка электроэнергии за 40 лет: 1,6×1012 Вт/ч

1.1.6.3

Блок-схема технологического процесса

1.1.6.4

Содержание процессов



1.1.6.4.1

Включенные процессы

Поле данных не заполнено, так как отсутствует документация на составляющие процессы для данного агрегатированного процесса. Пример заполнения поля данных приведен в [6]

1.1.6.4.2

Потоки промежуточной продукции

Поле данных не заполнено, так как отсутствует документация на составляющие процессы для данного агрегатированного процесса. Пример заполнения поля данных приведен в [6]

1.1.6.4.2.1

Источник процесса



1.1.6.4.2.2

Исходные входные/выходные показатели



1.1.6.4.2.3

Входные/выходные показатели получателя



1.1.6.4.2.4

Заключительный процесс



1.1.6.5

Условия эксплуатации

Стандартные (см. поле данных «Техническое содержание и функциональное назначение»)

1.1.6.6

Математическая модель

Специальные математические формулы для индивидуальных условий входных и выходных потоков

1.1.7

Рассматриваемый рабочий период



1.1.7.1

Дата начала эксплуатации

01.01.1995

1.1.7.2

Дата окончания эксплуатации

01.01.2015

1.1.7.3

Указание периода оценки

Срок службы электростанции 40 лет. Теплоэлектростанция запущена в эксплуатацию за 20 лет до начала периода оценки

1.1.8

Географическая характеристика объекта



1.1.8.1

Наименование страны

Австралия

1.1.8.2

Характеристика места расположения объекта

Теплоэлектростанция расположена в Австралии. Все обеспечивающие системы теплоэлектростанции соответствуют географическим условиям Квинслэнда

1.1.8.3

Местонахождение объекта

Мэйдстоун

1.1.8.4

Географическая привязка на местности GIS

Восток_301230 Север_6263230

1.1.9

Процедура сбора данных



1.1.9.1

Процедура выборки

Учет относится к одному месту, поэтому никаких процедур выборки не требуется

1.1.9.2

Места выборки данных

Выборку не проводят

1.1.9.3

Число мест выборки данных

Выборку не проводят

1.1.9.4

Объем выборки данных

Выборку не проводят

1.1.9.4.1

Абсолютный объем производства



1.1.9.4.2

Относительный объем выборки



Таблица В.2

1.2.1

Идентифи­кационный номер

1.2.2 Направление

1.2.3

Группа

1.2.4

Принима­ющая среда

1.2.5

Характе­ристики принимающей среды

1.2.6

Состояние окружающей среды

1.2.7

Географи­ческое положение

1

Входное

Сырье

Техносфера





Квинслэнд

2

Входное

Вспомогательное оборудование

Техносфера





Квинслэнд

3

Входное

Вспомогательное оборудование

Техносфера





Квинслэнд

4

Выходное

Выбросы

Воздух

Атмосферный воздух



Квинслэнд

5

Выходное

Выбросы

Воздух

Воздух сельской местности

Низкая фоновая концентрация NOx и отсутствие зарегистрированных фотохимических смоговых явлений.

Водосбор, чувствительный к содержанию азота

Квинслэнд

6

Выходное

Остатки производства

Техносфера





Квинслэнд

7

Входное

Вспомогательное оборудование

Техносфера





Квинслэнд

8

Выходное

Продукция

Техносфера





Квинслэнд

9

Выходное

Сопродукция

Техносфера





Квинслэнд

10

Входное

Отходы

Техносфера





Квинслэнд


Продолжениетабл. В.2

1.2.8

Связанные внешние системы

1.2.9

Внутреннее использование

1.2.10

Наименование ресурсов/ продукции

1.2.11

Свойства

1.2.12

Количественные характеристики

1.2.13

Математическая связь между входными/ выходными показателями

1.2.14

Документация

Источник или получатель: Углеобогатительный комбинат

Вид транспорта: Дальнемагистральный автомобильный транспорт

Информационная ссылка: Внутренний отчет компании

Подача угля к дробильному агрегату теплоэлектростанции

Наименование: Обогащенный уголь

Ссылка на номенклатуру: Специальная система компании.

Уточненное название: Сырой уголь, очищенный от низкосортных фракций

Наименование свойства: Количество тепла.

Единица измерения свойства: МДж/кг.

Количественный показатель свойства: 22,3

Наименование функции распределения: Диапазонная.

Единицы измерения: Наименование или обозначение единиц измерения: г.

Примечание: Система единиц СИ.

Параметры функции распределения:

Расчетные формулы.

Имена переменных.

Значения переменных

Метод сбора данных: Данные о покупке угля.

Период сбора данных: 1995/1996 гг.

Способ обработки данных: Годовая закупка угля делится на годовое производство электроэнергии.









Наименование параметра: максимум.

Значение параметра: 450 минимум.

Значение параметра: 420



Ссылки на источники данных: Внутренний отчет компании за 1995:4

Источник или получатель: Производитель аммиака

Вид транспорта: Дальнемагистральный автомобильный транспорт

Информационная ссылка: Внутренний отчет компании

Использование аммиака для уменьшения содержания NOx в топочном газе

Наименование: Аммиак.

Ссылка на номенклатуру: Специальная система компании.

Уточненное наименование:

Наименование свойства: Плотность.

Единица измерения: кг/м3.

Количественный показатель свойства: 0,85.

Наименование функции распределения: Значение в точке.

Единицы измерения

Символ или обозначение: г

Примечание: Система единиц СИ.

Параметр:

Наименование параметра: Одна точка. Значение параметра: 3

Расчетные формулы.

Имена переменных.

Значения переменных.

Обрабатываемые данные: Результаты измерений, дискретные данные.

Период сбора данных: 1995/1996 гг.

Способ обработки данных: Значение определяется по результатам оценки потребления аммиака на угольной теплоэлектростанции типа CFB-KW. (Внутренний отчет компании 1995:4)

Ссылка на источник данных: Внутренний отчет компании за 1995:4.

Источник или получатель: Добыча известняка.

Тип транспорта: Грузовики

Информационная ссылка: Пояснительная записка компании



Наименование: Известняк

Ссылка на номенклатуру: Специальная система компании.

Уточненное наименование:

Наименование свойства: -

Единица измерения: -

Количественный показатель свойства: -

Наименование функции распределения: Среднее.

Единицы измерения: Символ или обозначение: г

Примечание: Система единиц СИ.

Параметр: Наименование параметра.

Среднее значение параметра: 0,25

Расчетные формулы.

Имена переменных.

Значения переменных

Способ сбора данных: Моделирование

Дата сбора данных: Неизвестна

Способ обработки данных: Информация отсутствует.

Ссылки на источники данных -

Источник или получатель:

Тип транспорта: - Информационная ссылка: -



Наименование: со2.

Ссылка на номенклатуру: Специальная система компании.

Уточненное наименование: -

Наименование свойства: Характеристический фактор парникового эффекта.

Единица измерения: кг СО2-экв

Наименование функции распределения: Диапазонная.

Единицы измерения: Символ или обозначение: г

Примечание: Система единиц СИ.

Параметр

Расчетные формулы:

М(СО2) =

М(уголь) × Ef(CО2) Имя переменной: М (уголь) макс. Значения переменных: 450.

Способ сбора данных: Путем неуказанных вычислений.

Время сбора данных: Неизвестно.

Способ обработки данных: Вычисляется по показателям выброса продуктов сгорания топлива







Количественный показатель свойства: 1

Наименование параметра:

Максимальное значение параметра: 920.

Наименование параметра: -

Минимальное значение параметра: 857

Имя переменной:

М (уголь) мин.

Значение переменной: 420.

Имя переменной Ef(CО2).

Значение переменной: 2,04

на производстве, и по материалам Национальной службы изучения парникового эффекта Австралии за 1998 г.

Ссылка на источник данных NGGI 2000 http:// www.green-house.gov.au/ inventory

Источник или получатель: -

Тип транспорта: - Информационная ссылка: -

Выбросы из дымовых труб

Наименование: NOx.

Ссылка на номенклатуру: Специальная система компании.

Уточненное наименование

Наименование свойства:

Показатель зарастания водоема водорослями.

Единица измерения: кг РО4 - экв.

Количественный показатель свойства: 0,13.

Наименование свойства: Показатель ацилирования.

Единица измерения:

кг SО4 - экв.

Количественный показатель: 0,7

Наименование функции распределения: Единственное значение.

Единицы измерения: Символ или обозначение: г

Примечание: Система единиц СИ.

Параметр:

Наименование: Единственная точка.

Значение параметра: 4

Расчетные формулы.

Имена переменных

Значения переменных

Способ сбора данных: Путем неуказанных вычислений

Время сбора данных: Неизвестно.

Способ обработки данных:

Ссылка на источник данных

Источник или получатель: Цементное производство в Брисбейне.

Вид транспорта: Грузовой автотранспорт

Информационная ссылка: -



Наименование: Зола.

Ссылка на номенклатуру: Специальная система компании.

Уточненное наименование

Наименование свойства: Плотность.

Единица измерения: кг/м3.

Количественный показатель свойства: 237

Наименование функции распределения:

Среднее значение.

Единицы измерения: Символ или обозначение: г.

Примечание: Система единиц СИ.

Параметр: Наименование параметра:

Среднее значение параметра: 60

Расчетные формулы.

Имена переменных

Значения переменных

Способ сбора данных: По материалам компании.

Время сбора данных: Неизвестно

Способ обработки данных: -

Ссылки на источники данных: -

Источник или получатель: Техническое обслуживание котла. Вид транспорта: - Информационная ссылка: -

Основной котел, работающий на угле

Наименование: Очистка и ремонт котла.

Ссылка на номенклатуру: Специальная система компании.

Уточненное наименование: -

Наименование: - Единица измерения свойства: -

Количественный показатель свойства: -

Наименование

Единственное значение.

Единица измерения: Символ или обозначение

Проведение технического обслуживания.

Примечание: Параметр

Наименование параметра: Одна точка.

Значение параметра: 0,000 04

Расчетные формулы.

Имена переменных.

Значения переменных

Способ сбора данных:

Время сбора данных: 1998 г.

Способ обработки данных: Расчет в соответствии с условиями контракта по техническому обслуживанию.

Ссылка на источник данных: Контракт на техническое обслуживание (документ для служебного пользования)

Источник или получатель: Сеть распределения электроэнергии.

Вид транспорта: - Информационная ссылка: -



Наименование: Электроэнергия.

Ссылка на номенклатуру: Специальная система компании.

Уточненное наименование: -

Наименование: - Единица измерения свойства: -

Количественный показатель свойства: -

Наименование: Абсолютное значение.

Единица измерения: Символ или имя:

киловатт в час (кВт·ч)

Примечание: Система единиц СИ.

Параметр

Наименование параметра:

Численное значение параметра: 1

Расчетные формулы: -

Имена переменных: -

Значения переменных: -

Способ сбора данных:

Время сбора данных: 1998 г.

Способ обработки данных: Поток является функциональным узлом для рассматриваемого единичного процесса.

Ссылка на источник данных: -

Источник или получатель: Промышленное оборудование для выработки пара

Вид транспорта: Трубопровод

Информационная ссылка: -



Наименование: Пар низкого давления.

Ссылка на номенклатуру: Специальная система компании.

Описание наименования: -

Наименование свойства: Температура.

Единица измерения: Градусы.

Количественный показатель свойства: 400. Наименование свойства: Давление.

Единица измерения: кПа.

Количественный показатель свойства: 980

Наименование функции распределения: Абсолютное значение

Единицы измерения:

Символ или обозначение: кг

Примечание: Система единиц СИ.

Параметр

Наименование параметра:

Численное значение параметра: 0,25

Расчетные формулы: -

Имена переменных: -

Значения переменных: -

Способ сбора данных:

Время сбора данных: Неизвестно

Способ обработки данных: -

Ссылка на источник данных: -

Источник или получатель: Промышленное паровое оборудование.

Вид транспорта: - Информационная ссылка: -



Наименование: Энергия природного газа.

Ссылка на номенклатуру: Специальная система компании.

Уточненное наименование

Наименование свойства: -

Единица измерения:

Количественный показатель свойства: -

Наименование функции распределения: Абсолютная.

Единицы измерения: Символ или обозначение: мегаДжоуль

Примечание: Система единиц СИ.

Параметр:

Наименование параметра:

Числовое значение параметра: 0,7

Расчетные формулы:

Имена переменных:

Значения переменных:

Способ сбора данных

Время сбора данных: Неизвестно.

Способ обработки данных: Расчет проводится на основании опыта, накопленного до начала подачи пара на оборудование.

Ссылка на источник данных: Отчет компании


Таблица В.3 - Моделирование и проверка соответствия

2

Моделирование и проверка соответствия

2.1

Предполагаемая область применения

Цель - получение надежной основы для оценки экологического воздействия работы местной теплоэлектростанции в течение срока ее эксплуатации, принимая во внимание сопутствующее использование пара и переработку угольной золы.

Учет срока службы теплоэлектростанции необходим для интенсификации мероприятий по охране окружающей среды, проводимых компанией, и более глубокого понимания эффективности использования ресурсов и объема выбросов и сбросов в окружающую среду.

Указанный учет является составной частью большого числа работ по учету разнонаправленных производственных процессов (см. профильный отчет ЖЦ № 234, 2000 «Экологически чистые технологии переработки угля»)

2.2

Источники информации

Информация, используемая при оценках, основывается главным образом на внутренних отчетах компании.

Методология оценки экологического воздействия производства в течение его жизненного срока соответствует ИСО 14040 (1) и нормативам SETAC(2):

(1) ИСО 14040:1997 «Мероприятия по охране и рациональному использованию окружающей среды. Оценка жизненного цикла. Принципы и структура»,

(2) SETAC «Нормативы для оценки срока службы: Процессуальный кодекс»

2.3

Принципы моделирования

2.3.1

Принципы отбора данных

Приоритеты при выборе принципов:

1 Местные данные используют в случае, когда обеспечивается их непрерывное поступление.

2 Моделирование с использованием методов подобия проводится в случае невозможности использования местных данных

2.3.2

Принципы адаптации

Числовую адаптацию не проводят. Как числовые данные, так и информация о процессе, используемые для моделирования включенных процессов, должны быть указаны в первоначальном отчете. Прочие варианты адаптации рассматривают как резервные

2.3.3

Константы моделирования

2.3.3.1

Наименование константы моделирования

Реинвестирование и реконструкция, выраженные в процентах объема используемых ресурсов и выбросов за период строительства

2.3.3.2

Значение константы моделирования

1 % в год

2.4

Варианты моделирования

2.4.1

Критерии исключения элементарных потоков

Представленные параметры выбраны по причине общего интереса к ним общественности и их относительной обоснованности.

Должны быть исключены из рассмотрения следующие факторы:

- риск крупных аварий и эпизодических сбоев, а также их последствия для окружающей среды;

- условия работы персонала предприятия.

Содержание металлов и углеводородов исключено из-за отсутствия информации. Их определение в течение двух последних лет является составной частью работы Национальной службы контроля загрязнений

2.4.1

Моделирование и обоснование достоверности

2.4.2

Критерии исключения потоков промежуточной продукции

Проводят учет использования химикатов. Количество химикатов и их выбросы в процессе производства учитывают при наличии соответствующей информации. Топливо и материалы, используемые на месте для благоустройства территории и организации водопользования, исключают из рассмотрения

2.4.3

Критерии выделения процессов как самостоятельных

Процессы, выделенные из рассматриваемого процесса документирования как самостоятельные:

- потери при передаче и распределении энергии;

- добыча угля, его обогащение и доставка;

- производство аммиака;

- производство известняка;

- регулярное техническое обслуживание котла;

- поставка пара и получение энергии из природного газа;

- переработка золы при производстве цемента

2.4.4

Выполненные размещения

2.4.4.1

Размещенная сопродукция

Отсутствие выполненных размещений (примеры использования раздела «Выполненные размещения» в формате документирования данных приводят в отчете СРМ 2001:8)

2.4.4.2

Обоснование размещений

2.4.5

Расширение процесса

2.4.5.1

Процесс, включенный в расширение

Не рассматривается

2.4.5.2

Обоснование расширения процесса



2.5

Заявление о качестве данных

Данные о рассматриваемой теплоэлектростанции основаны на сравнении данных о другой базовой теплоэлектростанции, находящейся в собственности компании.

Представленные параметры выбраны по причине интереса к ним общественности и их относительной обоснованности. Значения параметров в отчетах имеют три значащих цифры (такая точность встречается редко)

2.6

Проверка соответствия

2.6.1

Метод проверки соответствия

Пересмотренный метод учета

Проверка данных

2.6.2

Процедура проверки

Критический обзор

Клиентский обзор

2.6.3

Результаты проверки

Отсутствие существенных отклонений от требований ИСО 14040 и ИСО 14041

Внесение поправок, учитывающих количество производства золы

2.6.4

Ответственный за оценку соответствия

Джим Стайнз, менеджер по работе с информацией

Частная энергетическая компания (с ограниченной ответственностью), работающая на обогащенном угле

2.7

Прочая информация

На современных угольных энергетических предприятиях подача и сжигание топлива должны проводиться в котлах CFB типа.

Потери при передаче и распределении энергии не учитывают. Эти потери следует учитывать только при рассмотрении различных потребителей электроэнергии. Потери при распределении энергии на крупном промышленном предприятии составляют примерно 5 % объема закупаемой электроэнергии, т.е. при проведении оценок следует использовать коэффициент 1,05. Потери при передаче энергии на среднем предприятии составляют примерно 10% объема закупаемой электроэнергии, т.е. для оценок следует использовать коэффициент 1,10.

При проведении расчетов следует принимать во внимание, что угольный котел CFB типа оснащен оборудованием для конденсации топочного газа. Для теплоэлектростанции без оборудования конденсации топочного газа удельные затраты сырья и объем выбросов на каждый произведенный киловатт в час электроэнергии будут выше. Отсутствие оборудования для конденсации топочного газа снижает общую эффективность предприятия

Таблица В.4 - Административная информация

3

Административная информация

3.1

Идентификационный номер процесса

CIM-AUSDATA0000234

3.2

Орган регистрации процесса

Международная частная информационная компания с ограниченной ответственностью CIM International httD://www.cimint.com

3.3

Номер версии процесса

1

3.4

Заказчик сбора данных

Почтовый адрес: Clean Coal Power Company P/L 35 Station Road Maidstone 8452, Queensland, Australia

3.5

Создатель данных

Частная угольная энергетическая компания с ограниченной ответственностью

3.6

Регистратор данных

Алекс Джэмисон

Консультант частной энергетической компании (с ограниченной ответственностью)

3.7

Дата завершения сбора данных

22.02.02

3.8

Публикация

Отсутствует

3.9

Авторские права

Не оговорены

3.10

Ограничение доступа

Отсутствует

Приложение ДА
(справочное)

Сведения о соответствии ссылочных международных стандартовссылочным национальным стандартам Российской Федерации (и действующим в этомкачестве межгосударственным стандартам)

Таблица ДА.1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование соответствующего национального стандарта

ИСО 8601:2000

IDТ

ГОСТ Р ИСО 8601-2001 «Система стандартов по информации, библиотечному и издательскому делу. Представление дат и времени. Общие требования»

ИСО 9000:2005 (2008)

IDТ

ГОСТ Р ИСО 9000-2008 «Системы менеджмента качества. Основные положения и словарь»

ИСО 14040:2006

IDТ

ГОСТ Р ИСО 14040-1999 «Управление окружающей средой. Оценка жизненного цикла. Принципы и структура»

ИСО 14041:1998

IDТ

ГОСТ Р ИСО 14041-2000 «Управление окружающей средой. Оценка жизненного цикла. Определение цели, области исследования и инвентаризационный анализ»

ИСО 14042:2000

IDТ

ГОСТ Р ИСО 14042-2001 «Управление окружающей средой. Оценка жизненного цикла. Оценка воздействия жизненного цикла»

ИСО 14043:2000

IDТ

ГОСТ Р ИСО 14043-2001 «Управление окружающей средой. Оценка жизненного цикла. Интерпретация жизненного цикла»

Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:

- IDT - идентичные стандарты.

Библиография

[1] ИСО 31 (все части) Численные значения иединицы измерения

[2] ИСО 3166-1:1997 Правила представления названийстран и регионов - Часть 1: Коды стран

[3] ИСО 6709:1983 Стандартное представлениешироты, долготы и высоты географических точек

[4] ИСО/ТО 14049:2000 Экологический менеджмент.Оценка жизненного цикла. Примеры применения стандарта ИСО 14041 для определенияцелей и области исследования и для инвентаризационного анализа

[5] Карлсон, Р., Тивандер, Дж. Определениеданных и синтакса файлов данных, предназначенных для обмена, в соответствии состандартом ИСО/ТС 14048. Управление производством компании (СРМ), отчет 2001:9.Технологический университет Чалмерс, Готенбург, Швеция

[6] Карлсон, Р., Палссон, А.С. (ред.). Первыепримеры практического применения формата представления данных по стандарту ИСО14048, Управление производством компании (СРМ), отчет 2001:8. Технологическийуниверситет Чалмерс, Готенбург, Швеция

[7] Де Беофорт-Лангвельт, А.С.Х., Бретц, Р., ВанХуф, Ж., Хишиер, Р., Джин, П., Таннер, Т., Хуижбрегтц, М. Правила определенияжизненного цикла. Труды Брюссельского общества токсикологии и химии окружающейсреды (SETAC)

[8] Зарегистрированныепубликации CAS(Химическая теоретическая служба), www.cas.org, Колумбус. штат Огайо, США

Ключевыеслова: экологический менеджмент, принципы, окружающаясреда, данные, мониторинг, измерения, контроль



50
Мне нравится
Комментировать Добавить в закладки

Комментарии могут оставлять только зарегистрированные пользователи.

Пожалуйста зарегистрируйтесь или авторизуйтесь на сайте.
