ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ
|
|
НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ
|
ГОСТ Р
53771-2010
(ИСО 4190-2:2001)
|
ЛИФТЫ
ГРУЗОВЫЕ
Основные параметры и размеры
ISO
4190-2:2001
Lift
(Elevator) installation - Part 2:
Class IV
lifts
(MOD)
|
|
Москва
Стандартинформ
2010
|
Предисловие
Цели и принципы стандартизации в Российской Федерации
установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании»,
а правила применения национальных стандартов Российской Федерации - ГОСТ Р
1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 ПОДГОТОВЛЕН ОАО «Щербинский лифтостроительный завод» (ОАО «ЩЛЗ») на
основе аутентичного перевода международного стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 209 «Лифты,
эскалаторы, пассажирские конвейеры и подъемные платформы для инвалидов»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому
регулированию и метрологии от 11 февраля 2010 г. № 16-ст
4
Настоящий стандарт является модифицированным по отношению к международному
стандарту ИСО 4190-2:2001 «Лифтовая установка. Часть 2. Лифты класса IV» (ISO 4190-2:2001 Lift (Elevator) installation - Part 2: Class IV
lifts).
При этом дополнительные положения и требования, включенные в
текст стандарта для учета потребностей национальной экономики Российской
Федерации, выделены в тексте стандарта курсивом.
Наименование настоящего стандарта изменено относительно
наименования указанного международного стандарта для приведения в соответствие
с ГОСТ
Р 1.5-2004 (пункт 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту
публикуется в ежегодно издаваемом информационном указателе «Национальные
стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных
указателях «Национальные стандарты». В случае пересмотра (замены) или отмены
настоящего стандарта соответствующее уведомление будет опубликовано в
ежемесячно издаваемом информационном указателе «Национальные стандарты».
Соответствующая информация, уведомления и тексты размещаются также в
информационной системе общего пользования - на официальном сайте Федерального
агентства по техническому регулированию и метрологии в сети Интернет
СОДЕРЖАНИЕ
Введение
В настоящий стандарт включены дополнительные по отношению к международному
стандарту ИСО 4190-2:2001 требования, отражающие потребности национальной
экономики Российской Федерации и особенности изложения национальных стандартов
(в соответствии с ГОСТ
Р 1.5), а именно:
- ряд номинальных
грузоподъемностей дополнен грузоподъемностью 3200 кг;
- стандарт дополнен
параметрами для лифтов с горизонтально-раздвижными дверями кабины и распашными
дверями шахты категорий лифтов А и В;
- требования
раздела 4
изложены в соответствии с требованиями и потребностями национальной экономики
Российской Федерации.
Настоящий стандарт дополнен структурным элементом
«Библиография» и выделен курсивом.
ГОСТ Р
53771-2010
(ИСО 4190-2:2001)
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
|
ЛИФТЫ ГРУЗОВЫЕ
Основные параметры и размеры
Goods lifts. Basic
parameters and dimensions
|
Дата введения - 2010 - 06 - 01
1.1 Настоящий стандарт распространяется на грузовые лифты
для зданий (сооружений) различного назначения.
1.2 Грузовые лифты, включенные в настоящий стандарт,
предназначены для установки в новые здания (сооружения).
Настоящий стандарт может быть использован в качестве
нормативной базы при установке новых лифтов в существующие здания (сооружения).
1.3 Настоящий стандарт устанавливает основные параметры и
размеры грузовых лифтов следующих видов:
- электрические;
- гидравлические.
1.4 Настоящий стандарт устанавливает требования к грузовым
лифтам двух категорий по соотношению полезной площади кабины и номинальной
грузоподъемности:
- лифты грузовые категории А: лифты, полезная площадь кабины
которых не превышает указанную в таблице 1 для соответствующей
номинальной грузоподъемности;
- лифты грузовые категории В: лифты, полезная площадь кабины
которых превышает указанную в таблице 1 для соответствующей
номинальной грузоподъемности.
1.5 Основные параметры и размеры лифтов могут отличаться
от включенных в настоящий стандарт при условии соблюдения требований
безопасности, установленных [1].
В настоящем стандарте использована ссылка на следующий
стандарт:
ГОСТ 8032-84
Предпочтительные числа и ряды предпочтительных чисел
Примечание -
При пользовании настоящим стандартом целесообразно проверить действие ссылочных
стандартов в информационной системе общего пользования - на официальном сайте национального
органа Российской Федерации по стандартизации в сети Интернет или по ежегодно
издаваемому информационному указателю «Национальные стандарты», который
опубликован по состоянию на 1 января текущего года, и по соответствующим
ежемесячно издаваемым информационным указателям, опубликованным в текущем году.
Если ссылочный стандарт заменен (изменен), то при пользовании настоящим
стандартом следует руководствоваться заменяющим (измененным) стандартом. Если
ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на
него, применяется в части, не затрагивающей эту ссылку.
В настоящем
стандарте применены следующие термины с соответствующими определениями:
3.1 грузоподъемность
грузового лифта номинальная: Наибольшая масса груза, для транспортирования
которого предназначен лифт. При использовании для загрузки лифта и
транспортирования в нем контейнеров, поддонов, средств напольного транспорта их
масса должна быть учтена.
3.2 дверь
кабины (шахты) горизонтально-раздвижная: Дверь, створка (и) которой
перемещается (ются) по направляющей в горизонтальном направлении.
3.3 дверь
кабины (шахты) вертикально-раздвижная: Дверь, створка (и) которой
перемещается (ются) по направляющей в вертикальном направлении.
3.4 дверь
кабины (шахты) телескопическая: Дверь, створки которой перемещаются в
параллельных плоскостях, при открывании заходя одна за другую.
3.5 дверь
кабины (шахты) центрального открывания: Дверь, створки которой при движении
перемещаются в противоположные направления от центра (к центру).
3.6 дверь
кабины (шахты) горизонтально-раздвижная одностороннего открывания: Дверь,
створки (а) которой перемещаются (ется) в одну сторону.
3.7 дверь
кабины (шахты) распашная: Дверь, створка(и) которой перемещается(ются)
вокруг шарнирного крепления к порталу двери.
3.8 дверь
кабины (шахты) складчатая: Дверь, створка(и) которой состоит(ят) из двух
или более полотен, соединенных между собой перемещаются вокруг шарнирного
крепления к порталу двери.
3.9 кабина
грузового лифта: Грузонесущее устройство, предназначенное для размещения и
транспортирования груза или груза и людей, оборудованное ограждением в виде
стен, пола, потолка и двери.
3.10 лифт: Грузоподъемная
машина периодического действия, предназначенная для транспортирования людей
и/или грузов в зданиях и сооружениях, оборудованная кабиной, перемещающейся по
жестким направляющим, угол наклона к вертикали у которых не более 15°.
3.11 лифт
грузовой: Лифт, предназначенный в основном для подъема и спуска грузов с сопровождающим
или без сопровождающего персонала.
3.12 лифт
грузовой грузопассажирский: Грузовой лифт, в кабине которого допускается
транспортирование пассажиров с сопровождающим персоналом.
3.13 лифт
грузовой грузопассажирский самостоятельного пользования: Грузовой лифт, в
кабине которого допускается транспортирование пассажиров без сопровождающего
персонала.
3.14 машинное
помещение: Отдельное помещение для размещения оборудования лифта
(гидроагрегат или лебедка, а также связанные с ними механические и электрические
устройства).
3.15 персонал: Физические
лица, имеющие профессиональную подготовку по техническому обслуживанию,
ремонту, монтажу, диспетчерскому контролю, осмотрам, управлению лифтом и по
освобождению и эвакуации пассажиров из остановившейся кабины.
3.16 приямок
шахты: Часть шахты лифта, расположенная ниже уровня крайней нижней этажной
площадки.
3.17 полезная
площадь кабины: Площадь кабины лифта, измеренная при закрытых дверях на
высоте 1 м от уровня пола кабины, которая используется для размещения
транспортируемых пассажиров и/или грузов.
3.18 скорость
лифта номинальная: Скорость движения кабины, на которую рассчитан лифт.
3.19 шахта
лифта: Пространство, в котором перемещается кабина и (при наличии)
противовес и/или уравновешивающее устройство кабины.

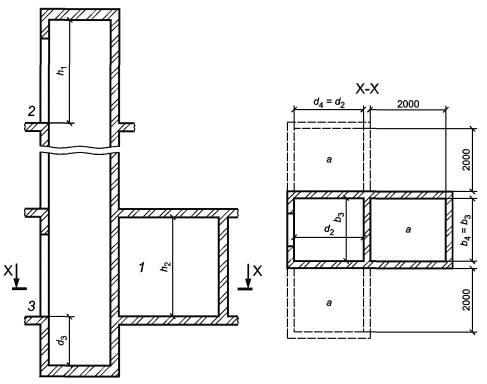

3.20 Внутренние
размеры кабины, шахты машинного помещения (см. рисунки 1 - 3):
3.20.1 ширина
кабины b1: Горизонтальное расстояние между внутренними
поверхностями стен кабины лифта, измеренное параллельно передней стенке входа в
кабину. При наличии декоративных или защитных панелей, поручней они должны
находиться внутри этого размера.
3.20.2 глубина
кабины d1:
Горизонтальное расстояние между внутренними поверхностями передней и задней
стен кабины лифта, измеренное перпендикулярно к ширине кабины. При наличии
декоративных и защитных панелей, поручней они должны находиться внутри этого
размера.
3.20.3 высота
кабины h4: Вертикальное расстояние между полом и конструктивным
потолком кабины. Устройства освещения кабины и декоративные потолки должны
находиться внутри этого размера.
3.20.4 ширина
дверного проема b2: Ширина входа в свету, измеренная при
полностью открытых дверях кабины и шахты.
3.20.5 высота дверного
проема h3: Высота входа в свету, измеренная при
полностью открытых дверях кабины и шахты.
3.20.6 ширина
шахты b3: Расстояние по горизонтали между внутренними
поверхностями боковых стен шахты, измеренное параллельно ширине кабины.
3.20.7 глубина шахты
d2: Расстояние по горизонтали между внутренними поверхностями передней и
задней стен шахты, измеренное перпендикулярно к ширине шахты.
3.20.8 глубина
приямка d3: Расстояние по вертикали от уровня пола
крайней нижней этажной площадки до пола шахты, измеренное параллельно
направляющим.
3.20.9 высота
шахты от верхней этажной площадки h1: Расстояние
от уровня пола верхней этажной площадки до нижней части перекрытия шахты,
измеренное параллельно направляющим.
3.20.10 ширина
машинного помещения b4: Расстояние по горизонтали между внутренними
поверхностями стен машинного помещения, измеренное параллельно ширине кабины.
3.20.11 глубина
машинного помещения d4: Расстояние по горизонтали между внутренними
поверхностями стен машинного помещения, измеренное перпендикулярно к ширине
машинного помещения.
3.20.12 высота
машинного помещения h2: Расстояние по вертикали между уровнем пола
машинного помещения, на котором размещена лебедка (гидроагрегат) лифта, и
потолком машинного помещения.
3.21 система
управления лифта: Совокупность устройств управления, обеспечивающих работу
лифта в соответствии с заданной программой.
3.22 система
управления лифта внутренняя: Вид управления, при котором команда управления
на пуск лифта подается только из кабины лифта.
3.23 система
управления лифта наружная: Вид управления, при котором команда управления
на пуск лифта подается только с погрузочных площадок.
3.24 система
управления лифта смешанная: Вид управления, при котором команда управления
на пуск лифта подается как из кабины, так и с погрузочных площадок.
3.25 буфер: Устройство
безопасности лифта, предназначенное для замедления и остановки движущейся
кабины (противовеса) при переходе крайнего рабочего положения.
3.26 ловитель: Устройство
безопасности лифта, предназначенное для остановки и удержания кабины
(противовеса) на направляющих при превышении скорости движения кабины
(противовеса) на установленное значение или при обрыве тяговых элементов.
Числовые значения
грузоподъемностей грузовых лифтов выбирают из ряда чисел, близкого к ряду
предпочтительных чисел по ГОСТ 8032:
- для номинальной
грузоподъемности лифтов категории А:
лифты с горизонтально-раздвижными
дверями: 630; 1000; 1600; 2000; 2500; 3200; 3500; 5000,
лифты с
горизонтально-раздвижными дверями кабины и распашными дверями шахты: 3200,
лифты с
вертикально-раздвижными дверями: 1600; 2000; 2500; 3500; 5000;
- для номинальной
грузоподъемности лифтов категории В:
лифты с
вертикально или горизонтально раздвижными дверями: 2000; 2500; 3200; 3500;
5000,
лифты с
горизонтально-раздвижными дверями кабины и распашными дверями шахты: 500; 1000;
2000; 3200; 5000.
Числовые значения номинальных скоростей движения кабины
грузовых лифтов выбирают из ряда чисел, близких к ряду предпочтительных чисел R5 по ГОСТ 8032:
- для грузовых лифтов
категории А номинальная скорость м/с: 0,25; 0,40; 0,50; 0,63; 1,0;
- для грузовых
лифтов категории В номинальная скорость м/с: 0,25; 0,40; 0,50; 0,63; 1,0; 1,60;
1,75; 2,5.
Полезная площадь
кабины грузовых лифтов категории А для номинальных грузоподъемностей,
предусмотренных настоящим стандартом, должна соответствовать таблице 1.
Ограничение полезной площади имеет целью предотвратить перегрузку пассажирами
кабины лифта.
Таблица 1 - Соотношение номинальной грузоподъемности
и площади кабины
|
Номинальная
грузоподъемность грузового лифта, кг
|
Максимальная полезная площадь кабины, м2
|
|
500
|
1,4
|
|
630
|
1,66
|
|
1000
|
2,40
|
|
1600
|
3,56
|
|
2000
|
4,20
|
|
2500
|
5,00
|
|
3200
|
6,12
|
|
3500
|
6,60
|
|
5000
|
9,00
|
У грузовых
лифтов самостоятельного пользования категории В должны быть предусмотрены:
a) исключение возможности
пуска лифта из кабины или с погрузочной площадки при нахождении в кабине груза,
масса которого превышает номинальную грузоподъемность лифта на 10 %, но менее
чем на 75 кг;
b) оборудование
кабины сигнальным устройством о перегрузке (световое и звуковое);
c) применение
средств, препятствующих опусканию кабины за нижнюю границу зоны отпирания
дверей при нахождении в ней груза, масса которого равна полуторной
грузоподъемности лифта, определенной по фактической полезной площади кабины;
d)
обеспечение прочности элементов лифта при размещении в неподвижной кабине
равномерно распределенного по площади ее пола груза, масса которого равна
полуторной грузоподъемности, определенной по фактической полезной площади
кабины;
е) обеспечение
прочности элементов лифта при посадке на буферы и ловители кабины с грузом,
масса которого равна грузоподъемности, определенной по фактической полезной
площади кабины.
У грузовых
лифтов (несамостоятельного пользования) категории В должны быть предусмотрены:
a) исключение возможности
пуска лифта из кабины или с погрузочной площадки при нахождении в кабине груза,
масса которого превышает номинальную грузоподъемность лифта на 10 %, но менее
чем на 75 кг;
b) оборудование
кабины сигнальным устройством о перегрузке (световое и звуковое);
c) загрузка
лифтов должна проводиться под контролем обученного и аттестованного персонала.
Ширина, глубина и высота грузового лифта определяются с
учетом размеров грузов, для транспортирования которых он предназначен, включая
размеры контейнеров, поддонов, а также средств напольного транспорта,
используемых при загрузке и транспортировании грузов.
Расстояние от пола кабины до декоративного потолка (при его
наличии) должно быть не менее 2000 мм на грузовых лифтах, в которые возможен
вход людей и их транспортирование.

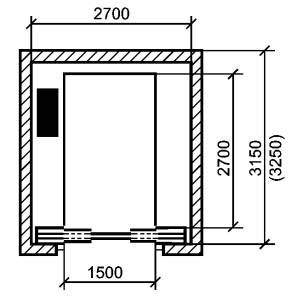

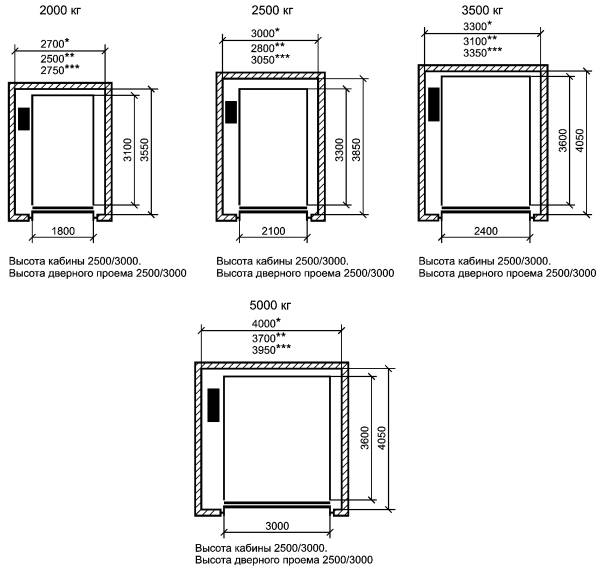

Размеры кабины грузовых лифтов приведены в таблицах 2, 3, 5 и 6 и на
рисунках 4,
6 и
7.
Размеры дверного проема грузового лифта должны обеспечивать
безопасную загрузку и выгрузку транспортируемых грузов, а также безопасный вход
в кабину и выход из нее людей (пассажиров и персонала).
Ширина в светý дверного проема двери шахты должна
быть не более ширины в свету дверного проема дверей кабины.
Высота в свету проема дверей шахты и дверей кабины, в
которую возможен вход людей, должна быть не менее 2000 мм.
Размеры дверного проема грузовых лифтов приведены в таблицах
3, 5 и 6 и на
рисунке 1.
Внутренние размеры
шахты лифта должны обеспечивать безопасность и работоспособность размещаемого в
ней лифтового оборудования.
Рабочие зоны для
обслуживания оборудования в шахте должны иметь размеры, достаточные для
безопасного выполнения работ персонала.
5.3.1 Ширина и
глубина шахты лифта
Глубина шахты
лифта должна обеспечивать безопасное горизонтальное расстояние между порогами
погрузочной площадки и кабины для входа людей в кабину и выхода из нее, для
въезда в кабину средств напольного транспорта.
Расстояние между
элементами конструкции кабины и шахты лифта должно исключать возможность
проникновения человека в шахту при открытых дверях шахты и/или кабины при
нахождении кабины в зоне погрузочной площадки.
При оборудовании
противовеса ловителями ширина или глубина шахты должны быть увеличены.
5.3.2 Высота
шахты лифта
Высота шахты
лифта, оборудованного лебедкой с канатоведущим шкивом или барабаном трения
должна быть такой, чтобы при противовесе (кабине), находящемся(ейся) на
полностью сжатых буферах, одновременно обеспечивались:
a) возможность
перемещения кабины (противовеса) по направляющим без взаимодействия элементов
лифта с нижней частью перекрытия шахты на расстояние не менее 0,1 + 0,035 V2, предусмотренных [1], пункт 3.11.1 а;
b) зазор между уровнем
предназначенной для размещения обслуживающего персонала площадки на крыше
кабины и расположенной в проекции кабины нижней частью перекрытия шахты,
включая балки и размещенные под перекрытием элементы конструкции не менее 1,0 +
0,0035 V2, м,
предусмотренных [1], пункт 3.11.1 б;
c) свободное
пространство над кабиной, достаточное для размещения параллелепипеда размерами
не менее 0,5 ´ 0,6 ´ 0,8 м, лежащего на одной из своих граней,
предусмотренных [1], пункт 3.11.1 г.
При
оборудовании крыши кабины лифта перилами высота шахты должна определяться с
учетом высоты перил.
5.3.3 Глубина
приямка шахты лифта
При нахождении кабины
лифта на полностью сжатых буферах должно обеспечиваться:
a) свободное
пространство в приямке, достаточное для размещения прямоугольного
параллелепипеда размерами не менее 0,5 ´ 0,6 ´ 1,0 м, лежащего на одной из своих граней;
b) зазор от
пола приямка до нижних частей кабины не менее 0,5 м.
Высота в свету
зон обслуживания оборудования в машинном помещении должна быть не менее 2,0 м,
предусмотренных[1], пункт 4.3.9.1.
Высота в свету
прохода к зонам обслуживания оборудования должна быть не менее 1,8 м, а ширина
проходов - не менее 0,5 м.
Перед
расположенными в машинном помещении устройствами управления должна быть
предусмотрена зона обслуживания (свободная площадка) размерами:
a) глубина,
измеренная от наружной поверхности шкафов или панелей, не менее 0,75 м;
b) ширина,
равная полной ширине шкафа или панели, но не менее 0,5 м.
Для
обслуживания подвижных частей механического оборудования, расположенного в
машинном помещении, должна быть предусмотрена зона обслуживания (свободная
площадка) размерами не менее 0,5 ´ 0,6 м.
В настоящем
стандарте предусмотрено размещение машинного помещения электрических лифтов над
шахтой лифта (см. рисунок 3).
Машинные
помещения гидравлических лифтов должны быть расположены сбоку или сзади шахты в
нижней части здания, в котором установлены лифты (см. рисунок 3).
Размеры машинного помещения
грузовых лифтов приведены в таблице 4 и на рисунках 2 и 3.
Таблица 2 - Вертикальные размеры кабины и шахты
грузовых лифтов категории А с горизонтально раздвижными дверями типов 1, 2, 3 и
Р
Размеры в миллиметрах
|
Параметр
|
Номинальная
скорость V,
м/с
|
Номинальная грузоподъемность, кг
|
|
500
|
630
|
1000
|
1600
|
2000
|
2500
|
3200*
|
3500
|
5000
|
|
Высота кабины h4
|
-
|
2000*
|
2100
|
2500
|
2200*
|
2500
|
|
Высота дверного проема кабины и шахты h3
|
-
|
2000*
|
2100
|
2500
|
2200*
|
2500
|
|
Глубина приямка d3
|
0,25
|
-
|
1400
|
1600
|
-
|
1600
|
|
0,40
|
|
0,50
|
1300*
|
1300
|
|
0,63
|
-
|
-
|
|
1,00
|
|
Расстояние от уровня верхней остановки кабины до перекрытия шахты h1
|
0,25
|
-
|
3700
|
4200
|
4600
|
-
|
4600
|
|
0,40
|
|
0,50
|
3300*
|
3600
|
|
0,63
|
-
|
-
|
|
1,00
|
|
* Размеры дли дверей типа Р.
|
Таблица 3 - Вертикальные размеры кабины и шахты
лифтов категории А с вертикально-раздвижными дверями
Размеры в миллиметрах
|
Параметр
|
Номинальная
скорость V,
м/с
|
Номинальная грузоподъемность, кг
|
|
1600
|
2000
|
2500
|
3500
|
5000
|
|
Высота кабины h4
|
-
|
2100
|
2500
|
|
Высота дверного проема
кабины и шахты h3
|
-
|
2100
|
2500
|
|
Глубина приямка d3
|
0,25
0,40
0,50
0,63
1,00
|
1600
|
|
Расстояние от уровня
верхней остановки кабины до перекрытия шахты h1
|
0,25
0,40
0,50
0,63
1,00
|
4200
|
4600
|
|
Примечание - Минимальное допустимое расстояние между остановками определяется
изготовителем с учетом применяемого типа вертикально-раздвижных дверей.
|
Таблица 4 - Размеры машинных помещений лифтов
категории А с вертикально- и горизонтально-раздвижными дверями
Размеры в миллиметрах
|
Параметр
|
Номинальная грузоподъемность, кг
|
|
500
|
630
|
1000
|
1600
|
2000
|
2500
|
3200
|
3500
|
5000
|
|
Машинное помещение для электрических лифтов b4 × d4, не менее
|
3150 ´ 3700
|
2500 ´ 3700
|
3200 ´ 4900
|
3000 ´ 5000
3550 ´ 4700*
3700 ´ 3200*
|
|
Машинное помещение для гидравлических лифтов b4 × d4**, не менее
|
Ширина или глубина шахты ´ 2000
|
|
* Размеры для лифтов
грузоподъемностью 3200 кг и дверей типа Р.
** Размер машинного помещения гидравлических лифтов с
вертикально-раздвижными дверями грузоподъемностью 2500; 3200; 3500 и 5000 кг
определяется изготовителем.
|
