ГОСТ Р 53652.3-2009
(ИСО
6259-3:1997)
|
Трубы из термопластов
МЕТОД ОПРЕДЕЛЕНИЯ СВОЙСТВ
ПРИ РАСТЯЖЕНИИ
Часть 3
ТРУБЫ ИЗ ПОЛИОЛЕФИНОВ
ISO 6259-3:1997
Thermoplastics pipes - Determination of tensile
properties -
Part 3: Polyolefin pipes
(MOD)

|
Москва
Стандартинформ
2010
|
Предисловие
Цели и принципы стандартизации в Российской Федерации
установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании»,
а правила применения национальных стандартов Российской Федерации - ГОСТ
Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 241
«Пленки, трубы, фитинги, листы и другие изделия из пластмасс» на основе
собственного аутентичного перевода на русский язык стандарта, указанного в
пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 241
«Пленки, трубы, фитинги, листы и другие изделия из пластмасс»
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального
агентства по техническому регулированию и метрологии от 15 декабря 2009 г. №
1015-ст
4 Настоящий стандарт
является модифицированным по отношению к международному стандарту ИСО 6259-3:1997
«Трубы из термопластов. Определение свойств при растяжении. Часть 3. Трубы из полиолефинов» (ISO 6259-3:1997
«Thermoplastics pipes - Determination
of tensile properties - Part 3: Polyolefin pipes») путем изменения содержания отдельных
структурных элементов, которые выделены вертикальной линией, расположенной на
полях этого текста (оригинальный текст этих структурных элементов примененного
международного стандарта и объяснения причин внесения технических отклонений
приведены в дополнительном приложении ДА), а также путем изменения отдельных слов, фраз,
ссылок, значений, которые выделены в тексте курсивом. При этом дополнительные
слова, фраза, примечание, дополнительные значения выделены в тексте полужирным
курсивом, а объяснения причин их включения приведены в сносках.
Наименование настоящего
стандарта изменено относительно наименования указанного международного
стандарта для приведения в соответствие с ГОСТ
Р 1.5-2004 (подраздел 3.5)
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется
в ежегодно издаваемом информационном указателе «Национальные стандарты», а
текст изменений и поправок - в ежемесячно издаваемых информационных указателях
«Национальные стандарты». В случае пересмотра (замены) или отмены настоящего
стандарта соответствующее уведомление будет опубликовано в ежемесячно
издаваемом информационном указателе «Национальные стандарты». Соответствующая
информация, уведомление и тексты размещаются также в информационной системе
общего пользования - на официальном сайте Федерального агентства по
техническому регулированию и метрологии в сети Интернет
ГОСТ Р 53652.3-2009
(ИСО 6259-3:1997)
Трубы из термопластов
МЕТОД
ОПРЕДЕЛЕНИЯ СВОЙСТВ ПРИ РАСТЯЖЕНИИ
Часть 3
ТРУБЫ ИЗ ПОЛИОЛЕФИНОВ
Thermoplastics pipes - Determination
of tensile properties - Part 3: Polyolefin pipes
Дата
введения - 2011-01-01
1 Область применения
Настоящий стандарт устанавливает метод определения свойств
при растяжении труб из полиолефинов - полиэтилена (ПЭ) (РЕ), сшитого
полиэтилена (ПЭ-Х) (РЕ-Х), полипропилена (ПП) (РР) и полибутена (ПБ) (РВ), включая
следующие:
- предел текучести при растяжении;
- относительное удлинение при разрыве.
Примечания
1. Свойство сварного шва,
полученного при стыковой сварке труб, могут быть определены на образцах,
изготовленных механической обработкой, типы которых приведены в настоящем
стандарте
2 Общие требования к методу
испытания по определению свойств при растяжении труб из термопластов приведены
в ГОСТ
Р 53652.1.
Настоящий стандарт содержит
рекомендуемые основные технические требования, приведенные в приложениях А - Г.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на
следующие стандарты:
ГОСТ
Р 52779-2007 (ИСО 8085-2:2001, ИСО 8085-3:2001) Детали соединительные из полиэтилена
для газопроводов. Общие технические условия (ИСО 8085-2:2001, ИСО
8085-3:2001, MOD)
ГОСТ
Р 53652.1-2009 (ИСО 6259-1:1993) Трубы из термопластов. Метод определения
свойств при растяжении. Часть 1. Общие требования (ИСО 6259-1:1993 «Трубы из
термопластов. Метод определения свойств при растяжении. Часть 1. Общий метод
испытания», MOD)
ГОСТ
Р 53652.2-2009 (ИСО 6259-2:1997) Трубы из термопластов. Метод определения
свойств при растяжении. Часть 2. Трубы из непластифицированного
поливинилхлорида, хлорированного поливинилхлорида и ударопрочного
поливинилхлорида [ИСО 6259-2:1997 «Трубы из термопластов.
Определение свойств при растяжении. Часть 2. Трубы из непластифицированного
поливинилхлорида (PVC-U), хлорированного поливинилхлорида (PVC-C) и
ударопрочного поливинилхлорида (PVC-HI)», MOD]
ГОСТ 11262-80
Пластмассы. Метод испытания на растяжение (ИСО 527-2:1993 «Пластмассы.
Определение свойств при растяжении. Часть 2. Условия испытаний для литьевых и
экструзионных пластмасс, NEQ)»
Примечание - При пользовании настоящим стандартом целесообразно
проверить действие ссылочных стандартов в информационной системе общего
пользования - на официальном сайте Федерального агентства по техническому
регулированию и метрологии в сети Интернет или по ежегодно издаваемому
информационному указателю «Национальные стандарты», который опубликован по
состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым
информационным указателям, опубликованным в текущем году. Если ссылочный
стандарт заменен (изменен), то при пользовании настоящим стандартом следует
руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт
отменен без замены, то положение, в котором дана ссылка на него, применяется в
части, не затрагивающей эту ссылку.
3 Сущность метода
См. раздел 3 ГОСТ
Р 53652.1 применительно к термопластам, указанным в настоящем стандарте.
4 Аппаратура
См. раздел 4 ГОСТ
Р 53652.1.
5 Испытуемые образцы
См. раздел 5 ГОСТ
Р 53652.1.
5.1 Типы испытуемых образцов
5.1.1 Общие требования
Если толщина стенки трубы 12 мм и менее, испытуемые образцы
(далее - образцы) вырубают штампом-просечкой или изготовляют механической
обработкой. Если толщина стенки трубы более 12 мм, образцы изготовляют только
механической обработкой..
5.1.2 Размеры испытуемых образцов
Применяют образцы типа 1, форма и размеры которых приведены
на рисунке 1 и в таблице 1; типа 2, форма и размеры которых приведены на рисунке 2 и в таблице 2
или типа 3, форма и размеры которых приведены на рисунке 3 и в таблице 3,
Выбор типа образца зависит от толщины стенки трубы, из которой изготовлен (см. 5.2).
Примечания
1 Образцы типа 1 и 2
соответствуют образцам типов 1и 2 по ГОСТ 11262,
образец типа 1 соответствует образцу
типа 1 ГОСТ
Р 53652.2.
2
Для того, чтобы избежать скольжения образца в зажимах, рекомендуется увеличить
ширину головки b1
пропорционально номинальной толщине стенки еn в
соответствии с формулой

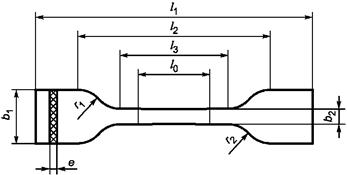

Рисунок 1 - Образец типа 1
Таблица 1 - Размеры образца типа 1
|
Параметр
|
Размеры, мм
|
|
Общая длина l1, не менее
|
115
|
|
Начальное расстояние между
зажимами l2
|
80 ± 5
|
|
Длина рабочей части
(параллельная часть) l3
|
33 ± 2
|
|
Расчетная длина l0
|
25 ± 1
|
|
Ширина головки b1
|
25 ± 2
|
|
Ширина рабочей части
(параллельная часть) b2
|
6 ± 0,4
|
|
Толщина е
|
Соответствует толщине стенки трубы
|
|
Большой радиус закругления r1
|
25 ±
2
|
|
Малый радиус закругления
r2
|
14 ± 1
|
Примечание - См.
ДА.1 (приложение ДА).

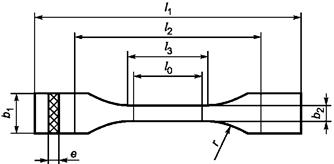

Рисунок 2 - Образец типа 2
Таблица 2 - Размеры образца типа 2
|
Параметр
|
Размеры, мм
|
|
Общая длина l1, не менее
|
150
|
|
Начальное расстояние между
зажимами l2
|
115 ± 0,5
|
|
Длина рабочей части
(параллельная часть) l3
|
60 ± 0,5
|
|
Расчетная длина l0
|
50 ± 0,5
|
|
Ширина головки b1
|
20 ± 0,5
|
|
Ширина рабочей части
(параллельная часть) b2
|
10 ± 0,5
|
|
Толщина е
|
Соответствует толщине стенки трубы
|
|
Радиус закругления r, не менее
|
60
|
Примечание - См.
ДА.2 (приложение ДА).

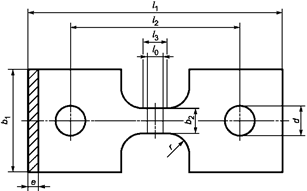

Рисунок 3 - Образец типа 3
Таблица 3 - Размеры образца типа 3
|
Параметр
|
Размеры, мм
|
|
Общая длина l1, не менее
|
250
|
|
Начальное расстояние между
центрами несущих болтов l2
|
165 ± 5
|
|
Длина рабочей части
(параллельная часть) l3
|
25 ± 1
|
|
Расчетная длина l0
|
20 ± 1
|
|
Ширина головки b1
|
100 ± 3
|
|
Ширина рабочей части
(параллельная часть) b2
|
25 ± 1
|
|
Толщина е
|
Соответствует толщине стенки трубы
|
|
Радиус закругления r
|
25 ± 1
|
|
Диаметр отверстия d
|
30 ± 5
|
Примечание - См.
ДА.3 (приложение ДА).
5.2 Изготовление
образцов
Образцы изготовляют из центральной части полосы, вырезанной
из отрезка трубы в соответствии с 5.2.1 ГОСТ
Р 53652.1 и перечислением а) или б):
а) Трубы толщиной стенки 12 мм и менее
Образцы изготовляют вырубкой штампом-просечкой или
механической обработкой следующих типов:
- тип 1 - для толщины стенки 5 мм и менее;
- тип 2 - для толщины стенки более 5 мм до 12 мм
включительно;
б) Трубы толщиной стенки более 12 мм
Образцы изготовляют механической обработкой типа 2 или 3.
5.3 Способ вырубки штампом-просечкой
(см. 5.2.2.1 ГОСТ
Р 53652.1)
Для изготовления образцов применяют штамп-просечку (4.6 ГОСТ
Р 53652.1) с профилем, соответствующим образцу типа 1 или 2, в зависимости
от толщины стенки трубы.
Образец вырубают при температуре окружающей среды,
устанавливая штамп-просечку на внутреннюю сторону полосы и прикладывая
постоянное непрерывное давление.
5.4 Способ механической обработки
См. 5.2.2.3 ГОСТ
Р 53652.1.
См. раздел 6 ГОСТ
Р 53652.1.
Скорость испытания, т.е. скорость раздвижения зажимов,
зависит от толщины стенки трубы, как установлено в таблице 4.
Таблица
4 - Скорость испытания
Номинальная толщина стенки трубы еn, мм
|
Способ изготовления образцов
|
Тип образца
|
Скорость испытания*, мм/мин
|
еn ≤ 5
|
Вырубка штампом-просечкой
или механическая обработка
|
Тип 1
|
100 ± 10
|
5 < еn ≤ 12
|
Вырубка штампом-просечкой
или механическая обработка
|
Тип 2
|
50 ± 5
|
еn > 12
|
Механическая обработка
|
Тип 2
|
25 ± 2
|
еn > 12
|
Механическая обработка
|
Тип 3
|
10 ± 1
|
* Предельные отклонения на скорость испытания
приведены в соответствии с ГОСТ 11262,
т. к. они не установлены в ИСО 6259-3.
|
Если применяют другую скорость,
должна быть установлена корреляция между данными, полученными при применяемой и
установленной скоростях. В случае разногласий применяют установленную скорость.
См. раздел 8 ГОСТ
Р 53652.1.
Примечание - При
достижении относительного удлинения 500 %* испытание может
быть прекращено до разрыва образца.
_______
* Значение 1000 % заменено
на 500 % в соответствии с возможностью испытательных машин.
См. раздел 9 ГОСТ
Р 53652.1.
См. раздел 10 ГОСТ
Р 53652.1.
Приложение А
(справочное)
Трубы из полиэтилена (ПЭ). Основные технические
требования
Рекомендуемое минимальное* относительное
удлинение при разрыве труб из полиэтилена (ПЭ), определенное в условиях
испытания по ГОСТ
Р 53652.1, следующие:
ε ≥
350 %.
Примечания
1 Для предела текучести при
растяжении технические требования не нормируются.
2 Для испытуемых образцов,
изготовленных из сварного стыкового соединения, основным требованием является
тип разрушения по сварному шву - пластический, т.е. по механизму
хладотекучести.
3 Для испытуемых
образцов, изготовленных из сварного стыкового соединения, при испытании сварных
швов на растяжение, рекомендуется использовать метод и технические требования
по ГОСТ
Р 52779 (приложение Е)**.
_______
* См. ДА.4 (приложение ДА).
** См. ДА.5 (приложение ДА).
Приложение Б
(справочное)
Трубы из сшитого полиэтилена (ПЭ-Х). Основные
технические требования
Рекомендуемое минимальное* относительное
удлинение при разрыве труб из сшитого полиэтилена (ПЭ-Х), определенное в
условиях испытания по ГОСТ
Р 53652.1, следующие:
ε ≥
350 %.
Примечание - Для
предела текучести при растяжении технические требования не нормируются.
_______
* См. ДА.4 (приложение ДА).
Приложение В
(справочное)
Трубы из полипропилена (ПП). Основные технические
требования
Рекомендуемое минимальное* относительное
удлинение при разрыве для труб из полипропилена (ПП) типоа:
- гомополимер;
- блоксополимер (гетерофазный);
- рандомсополимер (статсополимер),
определенное в условиях испытания по ГОСТ
Р 53652.1, следующие:
ε ≥
200 %.
Примечание - Для
предела текучести при растяжении технические требования не нормируются.
_______
* См. ДА.4 (приложение ДА).
Приложение Г
(справочное)
Трубы из полибутена (ПБ). Основные технические
требования
Рекомендуемое минимальное* относительное
удлинение при разрыве труб из полибутена (ПБ), определенное в условиях
испытания по ГОСТ
Р 53652.1, следующее:
ε ≥
250 %.
Примечание - Для предела текучести при растяжении технические
требования не нормируются.
_______
* См. ДА.4 (приложение ДА).
Приложение ДА
(справочное)
Перечень технических отклонений настоящего стандарта по
отношению к ИСО 6259-3
ДА.1 В пункте 5.1.2
рисунок 1 заменен рисунком 2. На рисунке 1 изменено обозначение размеров (в
соответствии с системой ЕСКД) и обозначение типа образца в наименовании
рисунка.
Таблица 1 заменена таблицей 2. В таблице 1 изменены
обозначения параметров размеров образца и предельные отклонения на ширину
головки и ширину рабочей части.
Рисунок 1 и таблица 1 по ИСО 6259-2 приведены ниже.

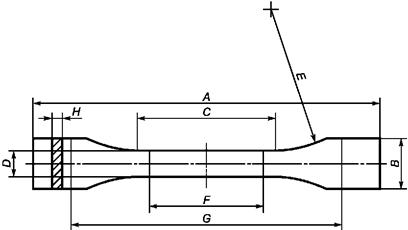

Рисунок 1 - Испытуемый
образец типа 1
Таблица
1 - Размеры испытуемого образца типа 1
Обозначение
|
Параметр
|
Размеры, мм
|
А
|
Общая длина (мин.)
|
150
|
В
|
Ширина головки
|
20 ± 0,2
|
С
|
Длина рабочей части,
параллельная часть
|
60 ± 0,5
|
D
|
Ширина рабочей части,
параллельная часть
|
10 ± 0,2
|
Е
|
Радиус закругления
|
60
|
F
|
Базовая длина
|
50 ± 0,5
|
G
|
Начальное расстояние между
зажимами
|
115 ± 0,5
|
Н
|
Толщина
|
Соответствует толщине стенки трубы
|
ДА.2 В пункте 5.1 рисунок 2 заменен рисунком 1. На рисунке 2 изменено
обозначение размеров (в соответствии с системой ЕСКД) и обозначение типа
образца в наименовании рисунка.
Таблица 2 заменена таблицей 1. В таблице 2 изменены обозначения
параметров размеров образца и предельные отклонения на ширину головки и ширину
рабочей части.
Рисунок 2 и таблица 2 по ИСО 6259-3 приведены ниже.

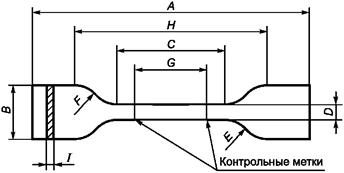

Рисунок
2 - Испытуемый образец типа 2
Таблица
2 - Размеры испытуемого образца типа 2
Обозначение
|
Параметр
|
Размеры, мм
|
А
|
Общая длина (мин.)
|
115
|
В
|
Ширина головки
|
25 ± 1
|
С
|
Длина рабочей части,
параллельная часть
|
33 ± 2
|
D
|
Ширина рабочей части,
параллельная часть
|

|
Е
|
Малый радиус закругления
|
14 ± 1
|
F
|
Большой радиус закругления
|
25 ± 2
|
G
|
Базовая длина
|
25 ± 1
|
Н
|
Начальное расстояние между
зажимами
|
80 ± 5
|
I
|
Толщина
|
Соответствует толщине стенки трубы
|
Примечание - Внесение указанных изменений направлено на учет
особенностей объекта стандартизации, характерных для Российской Федерации.
ДА.3 На рисунке 3 изменено
обозначение размеров (в соответствии с системой ЕСКД), в таблице 2 изменены
обозначения параметров размеров образца.
ДА.4 Вместо рекомендуемого среднего значения относительного
удлинения при разрыве в приложениях А - Г
указано минимальное значение, т. к. среднее значение означает, что единичное
минимальное значение может быть ниже установленной нормы, которая является
основным критерием оценки качества сырья для труб, технологического процесса и
качества собственно труб.
ДА.5 Приложение А, примечание 2. Во избежание
проведения испытания сварных стыковых соединений двумя методами, рекомендуется
проводить испытание в соответствии с методом, изложенным в приложении Е ГОСТ
Р 52779, которое заменяет международный стандарт ИСО 13953 [1], не принятый в качестве национального стандарта,
разработанный после введения в действие ИСО 6259-3 и устанавливающий отдельный
метод определения стойкости к растяжению образцов сварных швов, изготовленных
из стыковых сварных соединений труб или труб с соединительными деталями.
Библиография
[1] ИСО 13953:2001
Трубы и соединительные детали из полиэтилена (ПЭ). Определение прочности при
растяжении и типа разрушения образцов, изготовленных из стыковых сварных
соединений
Ключевые
слова: трубы, трубы из термопластов, полиолефины, сшитый полиэтилен,
полипропилен, свойства при растяжении, предел текучести при растяжении,
относительное удлинение при разрыве
СОДЕРЖАНИЕ
