Безопасность аттракционов

ОБОРУДОВАНИЕ НАДУВНОЕ ИГРОВОЕ

Требования безопасности. Методы испытаний

Предисловие

Цели и принципы стандартизациив Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ«О техническом регулировании», а правила применения национальных стандартовРоссийской Федерации - ГОСТ Р1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 РАЗРАБОТАН Обществом сограниченной ответственностью «Мир-Дизайн», Закрытым акционерным обществом«Проектно-производственное предприятие «Циркон»

2 ВНЕСЕНТехническим комитетом по стандартизации ТК 427 «Аттракционы и другие устройствадля развлечений»

3 УТВЕРЖДЕН ИВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированиюи метрологии от 10 декабря 2009 г. № 663-ст

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях кнастоящему стандарту публикуется в ежегодно издаваемом информационном указателе«Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационныхуказателях «Национальные стандарты». В случае пересмотра (замены) или отменынастоящего стандарта соответствующее уведомление будет опубликовано вежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующаяинформация, уведомление и тексты размещаются также в информационной системеобщего пользования - наофициальном сайте Федерального агентства по техническому регулированию иметрологии в сети Интернет

СОДЕРЖАНИЕ

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Дата введения - 2010-07-01

1 Область применения

1.1 Настоящий стандарт распространяетсяна надувное игровое оборудование, предназначенное для детей (далее -посетители) до 14 лет при их индивидуальном и коллективном пользовании.

1.2 Стандартустанавливает общие требования к безопасности конструкции и методам испытанийнадувного игрового оборудования, в котором основными действиями посетителейявляются прыжки и скатывание.

1.3 Стандарт определяетмероприятия, относящиеся к рискам, связанным с использованием надувногоигрового оборудования, и требования по их минимизации для посетителей.

1.4 Стандарт нераспространяется на надувные игровые и развлекательные водные конструкции,надувные игровые конструкции, в которых основными действиями посетителей неявляются прыжки и скатывание, надувные домашние игрушки, надувные защитные конструкциидля индивидуального пользования, надувные конструкции для проведенияспасательных работ, надувные ангары, другие надувные конструкции ипневмостенды.

2 Нормативные ссылки

В настоящем стандартеиспользованы нормативные ссылки на следующие стандарты:

ГОСТР ИСО/МЭК 17025-2006 Общие требования к компетентности испытательных икалибровочных лабораторий

ГОСТР 50571.27-2003 (МЭК 60364-7-740-2000) Электроустановки зданий. Часть7-740. Требования к специальным установкам или местам их расположения.Временные электрические установки для сооружений, устройств для развлечений ипавильонов на ярмарках, в парках развлечений и цирках

ГОСТ Р 51885-2002 (ИСО7001:90) Знаки информационные для общественных мест

ГОСТР 52168-2003 Оборудование детских игровых площадок. Безопасностьконструкции и методы испытаний горок. Общие требования

ГОСТР 52169-2003 Оборудование детских игровых площадок. Безопасностьконструкции и методы испытаний. Общие требования

ГОСТ 2.201-80Единая система конструкторской документации. Обозначение изделий иконструкторских документов

ГОСТ 14254-96(МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)

ГОСТ17074-71 Кожа искусственная. Метод определения сопротивления раздиранию

ГОСТ17316-71 Кожа искусственная. Метод определения разрывной нагрузки иудлинения при разрыве

ГОСТ 24297-87Входной контроль продукции. Основные положения

ГОСТ30402-96 Материалы строительные. Метод испытания на воспламеняемость

Примечание - При пользовании настоящимстандартом целесообразно проверить действие ссылочных стандартов в информационнойсистеме общего пользования - на официальном сайте Федерального агентства потехническому регулированию и метрологии в сети Интернет или по ежегодноиздаваемому информационному указателю «Национальные стандарты», которыйопубликован по состоянию на 1 января текущего года, и по соответствующимежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандартзаменен (изменен), то при пользовании настоящим стандартом следуетруководствоваться заменяющим (измененным) стандартом. Если ссылочный стандартотменен без замены, то положение, вкотором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандартеприменены термины по ГОСТР 52168, ГОСТР 52169, а также следующие терминыс соответствующими определениями:

3.1 надувное игровоеоборудование: Конструкция, состоящая из одной или нескольких оболочек, соединенных между собой и поддерживаемыхизбыточным давлением воздуха, нагнетаемогоодним или несколькими вентиляторами.

3.2 вентилятор: Устройствопостоянного наддува и поддержания заданного избыточного давления внутри конструкции.

3.3 игровая площадка: Платформа,на которой посетители осуществляют прыжки или скатывание.

3.4 опасности: Источникивозможных травм посетителей или вреда их здоровью.

3.5 открытая сторона: Любаявнешняя сторона надувной конструкции, не имеющая стены.

3.6 пандус: Простейшее средство доступа, состоящее изплоской поверхности с углом наклонак горизонтали 0° - 30°.

3.7 петля: Узелкрепления, выполненный из текстильных материалов.

3.8 платформа: Любаяповерхность, на которой посетитель может стоять.

3.9 посетитель: Человек,находящийся в зоне надувного игрового оборудованияили вспомогательных устройств.

3.10 риски: Каждаяситуация, в которой посетитель или посетители подвержены одной или нескольким опасностям.

3.11 рост посетителя: Максимальныйрост посетителей, которым разрешенопользование надувной конструкцией.

3.12 система жесткого(анкерного) крепления: Метод закрепления надувной конструкции на земле с помощью стержней.

3.13 система балласта:Метод закрепления надувной конструкции на земле с помощью грузов.

3.14 соединительнаятруба: Часть надувной конструкции, с которой соединен вентилятор.

3.15 стена: Защитныйэлемент надувной конструкции, предназначенный для предотвращения недопустимых перемещений посетителей из игровойплощадки.

3.16 ступень: Простейшеесредство доступа, состоящее из ровной плоскойповерхности.

3.17 узел крепления: Силовоеустройство надувной конструкции, обеспечивающееее соединение со швартовочным элементом.

3.18 швартовочныйэлемент: Силовое устройство, обеспечивающее передачу нагрузки от узла крепления надувной конструкции к однойиз систем крепления для обеспеченияустойчивого положения при максимальной скорости ветра и максимальнойэксплуатационной нагрузке, и ограничивающееее недопустимые перемещения.

3.19 эффективностьпетли: Отношение разрывной нагрузки соединенияк разрывной нагрузке материала петли.

4Требования безопасности

4.1 Требования к материалам

4.1.1 Ткани

4.1.1.1 Ткани должныиметь разрывную нагрузку и сопротивлениераздиранию достаточные, чтобы воспринимать нагрузки от массыпосетителей, сохранять наполненное положениенадувного оборудования при давлениях, указанных в инструкции по эксплуатации, обеспечиватьвосстановление формы после деформации под действием прикладываемой нагрузки, не оказывать вредноговоздействия на здоровье посетителей и окружающую среду в процессе эксплуатации.

4.1.1.2 Применение материалов с опасными по токсичностипродуктами горения не допускается.

4.1.1.3 В надувнойконструкции в местах, на которые действует нагрузка от посетителя, должны бытьиспользованы ткани, имеющие следующие характеристики:

- разрывная нагрузка - неменее 1850/5 Н (по ГОСТ17316);

- сопротивлениераздиранию - не менее 175 Н (по ГОСТ17074).

4.1.1.4 Применяемыематериалы должны соответствовать группе В3 по ГОСТ 30402.

4.1.1.5 Ткани должнысоответствовать требованиям нормативных документов по разрывной нагрузке,удлинению при разрыве, сопротивлению раздиранию и другим свойствам,используемым в расчетах.

4.1.1.6 Пригодность исрок службы материалов должны быть подтверждены опытным путем или по результатамиспытаний.

4.1.1.7 Должны бытьразработаны и внедрены мероприятия по поддержанию стабильного качестваматериалов и комплектующих элементов, используемых для изготовления надувногооборудования.

4.1.2 Нитки

4.1.2.1 Нитки,используемые для сборки надувного оборудования, должны иметь контрастный цветпо отношению к цвету материала.

4.1.2.2 Разрывнаянагрузка ниток, используемых для соединения материалов в местах, на которыедействует нагрузка от посетителя, и для сборки узлов крепления, должна быть неменее 88 Н.

4.1.2.3 Сборка изделийнитками, указанными в 4.1.2.2, должна быть произведена с частотой 20⁺³ стежковна 100 мм строчки.

4.1.3 Сетки

4.1.3.1 Сетки следуетприменять для ограничения игровой зоны, а также в качестве крыши или тента.

4.1.3.2 Ограничительнаясетка не должна затруднять визуальный обзор за посетителями, находящимися вигровой зоне.

4.1.3.3 Ограничительнаясетка должна выдерживать нагрузку от самого большого посетителя, для которогоспроектирована надувная конструкция.

4.1.3.4 При высотеограничительной сетки более 1 м ее ячейка должна быть не более 30 мм, чтобы внее не могла влезть нога посетителя.

4.1.3.5 Сетки,используемые в качестве крыши и доступные для посетителей, должны иметь размерячейки меньше Ø 7,5 мм, чтобы в нее не смог поместиться стержень-палец А(малый) (см. приложение Г ГОСТР 52169).

4.1.3.6 Сетки,располагаемые на склонах для подъема посетителей, должны быть изготовлены изканата диаметром не менее 12 мм и надежно зафиксированы. Концы должны бытьнадежно завязаны и обработаны для предотвращения износа.

4.1.4 Канаты

4.1.4.1 Канаты,закрепленные с обоих концов (лазательные канаты), должны соответствоватьследующим требованиям:

- стрела провеса каната -не более 20% расстояния между точками подвеса;

- диаметр каната 18 - 45мм.

4.1.4.2 Применениесплошных однородных (литых) канатов из полимерных материалов не допускается.

4.1.5 Застежки

4.1.5.1 Застежки и другиесредства фиксации должны выдерживать давление, указанное в инструкции поэксплуатации, и растягивающие нагрузки, создаваемые в конструкции.

4.1.5.2 Застежки,используемые на входах и выходах, должны открываться с обеих сторон и бытьдоступными взрослым изнутри и снаружи.

4.1.5.3 Застежки,используемые для выпускания воздуха, должны быть закрыты клапаном илирасположены в кармане.

4.2 Требования к оборудованию

4.2.1 Надувныеконструкции должны быть спроектированы таким образом, чтобы обслуживающийперсонал мог свободно войти и перемещаться внутри для техническогообслуживания, наблюдения за посетителями и оказания им помощи.

4.2.2 Высота свободногопадения с любой открытой стороны надувной конструкции в ненагруженном состояниидолжна быть не более 0,6 м от земли.

4.2.3 Ширина зоныприземления с любой открытой стороны должна быть не менее 1,2 м.

4.2.4 Давление внутрисоставных частей конструкции должно обеспечивать безопасность эксплуатации дляпосетителей (определяет и подтверждает разработчик).

4.2.5 Давление в игровойзоне мягкой горы не должно превышать 0,25 кПа (25 мм вод. ст.), но должно бытьдостаточным для предотвращения касания горы о землю. Давление на площадкевокруг мягкой горы должно быть не менее 1 кПа (100 мм вод. ст.).

4.2.6 При возникновениирисков, вызванных потерей давления внадувном оборудовании, время выпускания воздуха из него должно быть достаточнымдля безопасной эвакуации посетителей.

4.2.7 Игровые площадки

4.2.7.1 Игровые площадкидолжны быть выполнены в виде платформ.

4.2.7.2 Поверхность любойплатформы должна быть ровной, без резкихизменений кривизны в местах соединения несущих элементов (нервюр).

4.2.7.3 Глубина канавокна поверхности платформы игровойплощадки, предназначенной для прыганья, стартового и конечного участка,участка скольжения не должна превышать10% ширины соответствующей панели, измеренной в надутом положении без приложения нагрузки (рисунок1), и не должна изменяться в процессе эксплуатации.

а - глубина канавок, б -ширина прилегающей панели

Рисунок 1 - Глубина канавок на игровой площадке

4.2.7.4 На игровойплощадке не должно быть препятствий, которыемогут стать причиной застревания тела, частей тела или одеждыпосетителя.

4.2.7.5 Игровая площадкамягкой горы должна быть окружена надувной площадкой безопасности (рисунок 2).

4.2.7.6 Игровые площадкии окружающие площадки безопасности должны выдерживать массу максимальногоколичества посетителей, для которых спроектирована данная надувная конструкция.

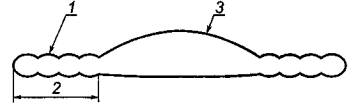

1 - надувная площадка безопасности; 2- ширина площадки безопасности; 3 - игровая площадка

Рисунок 2 - Секция мягкой горы

4.2.8 Ограждающиестены

4.2.8.1 Надувнаяконструкция должна иметь ограждающие стены.

4.2.8.2 Ограждающие стеныдолжны быть надежно закреплены на основании.

4.2.8.3 Ограждающие стеныдолжны быть вертикальными (90 ±5)°.

4.2.8.4 Башни,поддерживающие ограждающие стены, должны быть расположены в той же плоскости.

4.2.8.5 Надувныеконструкции с высотой свободного падения от 0,6 до 3,0 м должны иметь ограждающуюстену высотой не менее роста посетителя.

4.2.8.6 Ограждающая стенавысотой 1,8 м подходит для посетителей любого роста при высоте свободногопадения от 0,6 до 3,0 м.

4.2.8.7 Надувныеконструкции с высотой свободного падения от 3,0 до 6,0 м должны иметьограждающую стену высотой не менее 1,25 роста посетителя, или платформеннаяконструкция должна служить крышей над посетителем.

4.2.8.8 Надувныеконструкции с высотой свободного падения более 6,0 м должны иметь ограждающиестены и несъемную крышу (рисунок 3).

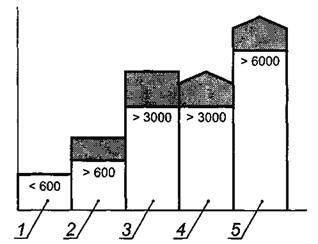

1 - не требуются ограждающие стены; 2- необходимы ограждающие стены с рост посетителя; 3 - необходимы ограждающие стены в 1,25 раза выше роста посетителя;4 - необходимапостоянная крыша; 5 - необходимыограждающие стены и крыша

Рисунок 3 - Высота ограждающей стены на платформе

4.2.8.9 Минимальнаявысота ограждающих стен и несъемной крыши должна быть не менее 750 мм отповерхности платформы до нижней поверхности крыши.

4.2.8.10 Высоту стенынеобходимо измерять от поверхности платформы до ее верха под углом 90° кплатформе.

4.2.8.11 В конструкцииограждающих стен не должно быть элементов, допускающих лазанье по нимпосетителей или их подъем.

4.2.8.12 Ограждающиестены должны выдерживать нагрузки от самого большого/тяжелого посетителя, длякоторого спроектирована данная надувная конструкция.

4.2.9 Высота стен нагорках

4.2.9.1 Высотаограждающих стен на склоне горки или пандусе для подъема с углом наклона более30° на первом метре участка скольжения от вершины должна быть не менее ростапосетителя, а на остальной части - в половину роста посетителя (рисунок 4).

4.2.9.2 На склоне горкиили пандусе с высотой свободного падения более 6,0 м должны быть ограждающиестены и постоянно прилегающая крыша.

4.2.9.3 Минимальнаявысота ограждающих стен и постоянной крыши должна быть не менее 750 мм отповерхности платформы до нижней поверхности крыши.

4.2.9.4 Склоны с угломнаклона менее 30° считаются платформами.

1 - первый метр участка скольжения; 2- высота ограждающей стены стартового участка; 3 - высота ограждающей стены, равная росту посетителя; 4 - высота ограждающей стены, равная50% роста посетителя; 5 - высотасвободного падения; 6 - угол склонаболее 30°; 7 - ограждающая стенастартового участка; 8 - поверхностьстартового участка; 9 - участок скольжения;10 - конечный участок

Рисунок 4 - Высота ограждающих стен на склонах

4.2.10 Конечныйучасток горки

4.2.10.1 Все горки должныиметь конечный участок со средним углом наклона не более 10°.

4.2.10.2 Длину конечного участкаследует определять с учетом высоты стартового участка горки и измерять от концарадиуса или угла участка скольжения до края надувной конструкции. Минимальнаядлина конечного участка горки приведена в таблице 1.

Таблица 1 - Минимальная длина конечного участка горки

В сантиметрах

4.2.10.3 При высотестартового участка горки более 3 м конечный участок горки должен быть снабженстеной останова, а его длина должна быть увеличена на 50 см.

4.2.10.4 Высота стеныостанова должна быть не менее половины роста посетителя.

4.2.11 Проходы длявхода и выхода посетителей

4.2.11.1 В конструкциидолжны быть предусмотрены проходы для входа и выхода посетителей.

4.2.11.2 Для подъема наигровую площадку следует применять ступеньки или пандусы.

4.2.11.3 Ступеньки ипандусы должны быть спроектированы и изготовлены так, чтобы свести к минимумуриск падения посетителей при входе и выходе, а также риски выпаденияпосетителей при эксплуатации.

4.2.11.4 Проходы длявхода и выхода посетителей могут быть совмещены.

4.2.11.5 Ширина ступенекили пандуса должна перекрывать проем при входе/выходе (рисунок 5).

4.2.11.6 Глубинаступеньки или пандуса должна быть не менее чем в 1,5 раза больше высотыприлегающей игровой платформы, к которой они присоединены.

4.2.11.7 Высота ступенькиили начала пандуса должна составлять половину высоты прилегающей игровойплатформы, к которой они присоединены.

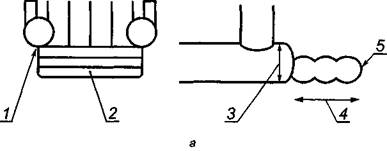

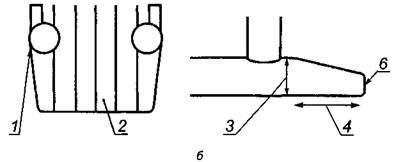

1 - перекрытиевхода/выхода; 2 - открытая сторона; 3 - высота прилегающей игровойплатформы; 4 - длинаступеньки или пандуса; 5 - ступенька;6 - пандус

Рисунок 5 - Ступень (а)и пандус (б)

4.2.11.8 Надувноеоборудование, предназначенное для развлечения более 15 посетителей, должноиметь более одного выхода. Посетители в таких конструкциях не должны находитьсяна расстоянии, удаленном от выхода более чем на 5 м.

4.2.11.9 В полностьюзакрытых надувных конструкциях указатели «Выход» должны быть видны при любыхобстоятельствах и обозначены по ГОСТ Р 51885 (ИСО 7001).

4.2.12 Крепление

4.2.12.1 Надувныеконструкции должны иметь узлы крепления.

4.2.12.2 Надувнуюконструкцию допускается крепить к земле с помощью системы жесткого (анкерного)или балластного крепления.

4.2.12.3 Каждая надувнаяконструкция должна иметь не менее шести узлов крепления.

4.2.12.4 Местарасположения узлов крепления должны быть рассредоточены по периметру и свнешней стороны стен надувной конструкции.

4.2.12.5 Узлы крепления вобласти приземления должны быть расположены по периметру нижнего края и какможно ближе к надувной конструкции.

4.2.12.6 Узлы креплениямогут быть выполнены в виде петель, петель с металлическими кольцами,полукольцами, пряжками.

4.2.12.7 Эффективностьпетли должна быть более 80%, но не менее 1600 Н.

4.2.12.8 Швартовочныеэлементы должны быть соединены с узлами крепления способами, исключающими ихсамопроизвольное отсоединение.

4.2.13 Застревания

4.2.13.1 Надувноеоборудование не должно допускать застревания головы, частей тела и одеждыпосетителя.

4.2.13.2 Не допускаютсязастревания головы и шеи посетителей:

- в отверстиях;

- частично ограниченных иV-образных зазорах ищелях;

- подвижных отверстиях,зазорах и щелях.

4.2.13.3 Нежесткиеэлементы (например, канаты, тросы) не должны пересекаться и допускатьзастревания головы и шеи посетителей.

4.2.13.4 Не допускаются застреваниятела посетителей:

- между смежнымиповерхностями;

- в тоннелях.

4.2.13.5 Смежныеповерхности должны быть на расстоянии более 120 мм друг от друга, если щельимеет глубину более 200 мм (рисунок 6).

4.2.13.6 В надувномоборудовании следует применять тоннели, открытые с двух сторон.

4.2.13.7 Требованиябезопасности к конструкции тоннелей должны соответствовать приведенным втаблице 2 ГОСТР 52169.

4.2.13.8 Не допускаютсязастревания пальцев посетителя в зазорах и щелях, в то время как тело можетперемещаться (скользить, падать).

4.2.13.9 Не допускаютсязастревания одежды посетителя:

- в V-образных зазорах и щелях;

- выступах элементовконструкции.

4.2.13.10 Конструкциигорок не должны допускать застревания пуговиц.

4.2.13.11Испытания на застревания - в соответствии с приложением Г ГОСТР 52169.

4.2.14 Зонабезопасности горки

4.2.14.1 Зонубезопасности горки определяют последовательным построением несколькихцилиндров, перпендикулярных к игровой поверхности и расположенных понаправлению перемещения посетителя, вызванного использованием оборудования.

4.2.14.2 Определение зоныбезопасности и размеры - в соответствии с рисунком 9 и таблицей 3 ГОСТР 52169.

4.2.15Электрооборудование и вентиляторы

4.2.15.1Электрооборудование должно соответствовать требованиям ГОСТР 50571.27-2003.

4.2.15.2 Электрическиекабели должны быть защищены от возможного контакта с посетителями.

4.2.15.3 Степень защитывентилятора должна соответствовать ГОСТ 14254.

4.2.15.4 Конструкциявентилятора должна иметь защитные элементы, исключающие риски, связанные сугрозой попадания частей тела, одежды или посторонних предметов на движущиесяэлементы вентилятора, с угрозой повреждения или поломки вентилятора.

4.2.15.5 Размер ячейкизащитного элемента должен исключать прохождение в него стержня-пальца А(малого) (см. приложение Г ГОСТ52169).

4.2.15.6 Вентилятордолжен быть расположен на расстоянии не менее 1,2 м от стороны со стенкой и 2,5м от открытой стороны конструкции. Соединительная труба должна иметьнеобходимую для этого длину.

4.2.15.7 Если вентиляторразмещен внутри надувного оборудования, то он должен быть расположен нарасстоянии не менее 2,5 м от игровой площадки, зоны безопасности, посадочнойплощадки.

4.2.16 Прочностьконструкции надувного оборудования

4.2.16.1 Прочностьконструкции надувного оборудования оценивают:

- расчетами;

- физическими (натурными)испытаниями в соответствии с приложением Бнастоящего стандарта;

- комбинацией расчетов ииспытаний.

4.2.16.2 При выполнениирасчетов прочности конструкции надувного оборудования должен быть использованкоэффициент безопасности 1,5 и коэффициент запаса прочности 5.

4.2.16.3 Расчетами ииспытаниями должно быть показано, что при коэффициентах по 4.2.16.2 сведены кминимуму риски, вызванные расползанием или мгновенным разрушением материаланадувного оборудования при отсутствии элементов локализации разрыва.

4.2.16.4 При расчетахмаксимальную массу одного посетителя принимают равной 85 кг.

4.2.16.5 Расчеты наустойчивость и возможность опрокидывания выполняют, если только отсутствиетакой опасности неочевидно.

4.2.16.6 При натурныхиспытаниях прочности в соответствии с приложением Б в конструкциях не должнывозникать разрушения, повреждения и расползания ткани и сборочных соединений.

4.2.16.7 При натурныхиспытаниях прочности конструкции надувного оборудования в соответствии сприложением Б подтверждают способность каждой конструкции воспринимать какпостоянные, так и временные нагрузки, действующие на оборудование и егосоставные части.

5 Методы испытаний

5.1 Требованиябезопасности в соответствии с разделом4 проверяют визуально, органолептически или инструментальными методами.

5.2 Значенияприкладываемых нагрузок - в соответствии с приложениемА.

5.3 Натурные испытания -в соответствии с приложением Б.

5.4 Испытания назастревания - в соответствии с приложением Г ГОСТ52169.

5.5 По результатамиспытаний оформляют отчет в соответствии с ГОСТР ИСО/МЭК 17025.

6 Обозначение и маркировка

6.1 Обозначение

Обозначение - по ГОСТ2.201.

6.2 Маркировка

6.2.1 Каждое надувноеоборудование должно содержать следующую информацию: название предприятия, егопочтовый и юридический адрес, тип и название надувного оборудования и егозаводской номер, тип и мощность вентилятора.

6.2.2 На каждом надувномоборудовании должна быть размещена информационная табличка изготовителя,содержащая следующие сведения: наименование и заводской номер оборудования,максимальный рост (или масса) посетителя (м, кг), максимальное числопосетителей (чел.), максимальную эксплуатационную нагрузку, ограничения приэксплуатации.

6.2.3 Информационнаятабличка должна быть нанесена изготовителем непосредственно на надувноеоборудование со стороны входа.

6.2.4 Информация дляпосетителей должна быть доступна для чтения посетителями в течение всего срокаэксплуатации.

6.2.5 Соединительнаятруба или трубы должны иметь маркировку, чтобы их нельзя было перепутать сдругими трубами (труба для спускания воздуха, смотровая труба).

6.2.6 Вентилятор должениметь маркировку с указанием напряжения питания, частоты, числа оборотов,потребляемой мощности, модели вентилятора, заводского номера, года выпуска ипредприятия-изготовителя.

6.2.7 Краски и материалы,используемые для маркировки и декоративного оформления, не должны оказыватьвредного воздействия на посетителей и окружающую среду.

ПриложениеА
(обязательное)
Нормативные нагрузки

Нормативные нагрузки вконструкции применяют при расчетах и испытаниях надувного оборудования.

А.1 Постоянные нагрузки

К постоянным нагрузкамотносят вес конструкции в сборе.

Вес конструкции в сбореопределяют на основании конструкторской документации с учетом возможныхотклонений, связанных с технологией нанесения на конструкцию декоративногооформления (рисование, аппликатирование, шелкография), а проверяютвзвешиванием.

А.2 Временные нагрузки

А.2.1 К временнымнагрузкам относят:

- нагрузки отпосетителей;

- нагрузки от ветра.

Эксплуатация надувногооборудования при действии на него атмосферных осадков не допускается.

А.2.2 Нагрузки отпосетителей

А.2.2.1 Масса посетителей

Общуюмассу посетителей G_n, кг, вычисляют поформуле

где п -расчетное число посетителей на оборудовании - по А.3;

т - максимальная масса одногопосетителя, кг - по таблице А.1.

Таблица А.1 - Максимальная массапосетителя, для которого предназначена конструкция

А.2.2.2Коэффициент динамичности

При расчетах нагрузокдолжен быть использован коэффициент динамичности c_d, учитывающийдополнительную нагрузку, вызванную перемещением посетителей (прыганье,скольжение). Значения коэффициента динамичности приведены в таблице А.2.

Таблица А.2 - Коэффициент динамичности

А.2.2.3 Общаявертикальная нагрузка от посетителей

Вертикальнуюнагрузку от посетителей F_n.v, H,определяют по формуле

где g -ускорение свободного падения (10 мсг²);

G_n - по формуле (А.1);

c_d -по таблице А.2.

А.2.2.4 Общаягоризонтальная нагрузка от посетителей

Горизонтальнуюнагрузку от посетителей, действующую на ограждающие стены игровой площадки истартового участка, F_n,h, Н, принимают равной 50% вертикальнойнагрузки F_n,h поформуле (А.3):

А.2.2.5 Виды нагрузокот посетителей, равномерно распределенных по элементу конструкции

А.2.2.5.1Сосредоточенную вертикальную нагрузку F_v вычисляют по формуле

А.2.2.5.2 Сосредоточеннуюгоризонтальную нагрузку F_h вычисляют по формуле

А.2.2.5.3Сосредоточенные нагрузки действуют внутри круга диаметром d = 36 см.

А.2.2.5.4Вертикальную нагрузку на платформе P_v, Н/м²,вычисляют по формуле

где А -площадь платформы.

А.2.2.5.5Горизонтальную нагрузку на платформе P_h, Н/м², вычисляют по формуле

А.2.2.6Максимальная нагрузка от ветра

Максимальнуюнагрузку от ветра определяют для каждой стороны конструкции по формуле

где F -нагрузка от ветра, действующая на одну сторону;

c_w -коэффициент лобового сопротивления, 1,5;

ρ - плотность воздуха, 1,24 кг/м²;

V - максимальная скорость ветра, м/с;

А - площадьповерхности конструкции, подверженная действию ветра, м².

Максимальная скоростьветра, при которой допускается эксплуатация надувной конструкции на открытомвоздухе, не должна превышать 38 км/ч (сила ветра 6 по шкале Бофорта) (см. приложение В).

А.3 Число посетителей,размещающихся на оборудовании

А.3.1 Число посетителей,размещающихся на оборудовании, рассчитывают для каждого элемента конструкции.Полученный результат округляют в большую сторону до целого.

А.3.2 Числопосетителей, размещающихся на ограниченной платформе (в точке)

А.3.2.1 Любой элементконструкции, предназначенный для подъема и ходьбы (пандус, ступень), ширинойболее 10 см должен выдерживать нагрузку от одного самого большого/тяжелогопосетителя, для которого спроектирована данная надувная конструкция.

А.3.2.2 Число посетителейп, размещающихся на ограниченной платформе, равно единице.

А.3.3 Числопосетителей, размещающихся на платформе

Числопосетителей n, размещающихся на платформе,вычисляют по формуле

где А -площадь платформы, м²;

c_d -коэффициент динамичности.

А.3.4 Числопосетителей, размещающихся на лестнице

Допустимоечисло посетителей п на одну лестницу, обеспечивающую доступ к стартовойзоне, вычисляют по формуле

где L - длиналестницы, м.

ПриложениеБ
(обязательное)
Натурные испытания

Б.1 Испытания попроверке прочности сборочных соединений

Б.1.1 В испытуемомобъекте должно быть создано давление, превышающее минимальное давление, указанноев эксплуатационной документации, на 20% - 25%. Контроль давления необходимопроводить с использованием манометра.

Б. 1.2 Испытуемый объектдолжен выдерживать указанное давление в течение 10 мин при отсутствии внешнейнагрузки.

Б.1.3 После испытаний виспытуемом объекте не должно быть разрушений, повреждений и расползаниясборочных соединений, остаточных деформаций.

Б.2 Испытания ступениили пандуса

Б.2.1 Любой элементнадувного оборудования, предназначенный для подъема посетителей, шириной более10 см, с углом наклона менее 30° должен выдерживать нагрузку от одногопосетителя.

Б.2.2 В испытуемомобъекте должно быть создано давление, указанное в эксплуатационнойдокументации.

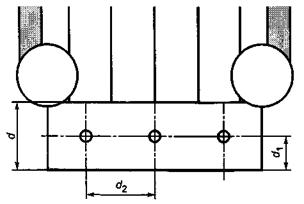

Б.2.3 На пандусе илиступеньке проводят воображаемую прямоугольную сетку, отступив от края 50 см.

Б.2.4 При длине пандусаили ступени d > 100 см значение d₁ = 50 см.При длине d < 1 мзначение d = ¹/₂d. Значение d₂ = 100 см(рисунок Б.1).

Б.2.5 Должны быть приготовленыимитаторы, представляющие собой грузы, вес которых соответствует максимальноймассе посетителя, для которого предназначена надувная конструкция (см. таблицуА.1).

Б.2.6 Имитаторы могутсостоять из нескольких грузов, соединенныхмежду собой.

Б.2.7 Имитаторы (грузывесом, соответствующим максимальной массепосетителя) помещают по очереди вкаждую точку, где пересекаются линии сетки.

Б.2.8 Если имитаторсостоит из нескольких грузов, то онидолжны быть равномерно распределены по кругу диаметром 36 см.

Рисунок Б.1

Б.2.9 Испытуемый объектдолжен выдерживать приложенную нагрузку в течение 5 мин без касания грузовземли.

Б.3 Испытания попроверке статической прочности

Б.3.1 В испытуемомобъекте должно быть создано давление, указанноев эксплуатационной документации.

Б.3.2 Количествоимитаторов должно соответствовать максимальномучислу посетителей для испытуемого объекта, а масса каждого из них -максимальной массе посетителя.

Б.3.3 Испытания проводятдля трех случаев.

Б.3.3.1 Имитаторыразмещают на игровой площадке равномерно на расстоянии 1 м друг от друга,отступив от ограждающих стен не менее 50 см.

Б.3.3.2 Все имитаторыразмещают на игровой площадке вдоль одной из ограждающих стен, отступив от неене менее чем на 50 см.

Б.3.3.3 Все имитаторыразмещают в игровой зоне вдоль открытой стороны, отступив от начала открытойстороны не менее чем на 50 см.

Б.3.4 Испытуемый объектдолжен выдерживать приложенную нагрузку в течение 10 мин без касания грузамиземли.

Б.4 Испытания попроверке прочности узлов крепления

Б.4.1 В испытуемомобъекте должно быть создано давление, указанное в эксплуатационнойдокументации.

Б.4.2 Все имитаторыдолжны быть размещены в игровой зоне равномерно вдоль ограждающей стены, гдерасположен испытуемый узел крепления, отступив от нее не менее чем на 50 см.

Б.4.3 Остальные узлыкрепления должны быть закреплены.

Б.4.4 К испытываемомуузлу прикладывают нагрузку не менее 1600 Н под углом 60° к линии основаниянадувного оборудования.

Б.4.5 Испытуемый узелдолжен выдерживать приложенную нагрузку в течение 10 мин.

Б.4.6 После испытаний виспытуемом узле не должно быть разрушений, повреждений и расползания сборочныхсоединений.

Б.5 Определениевремени эвакуации посетителей при потере давления в конструкции

Б.5.1 В испытуемомобъекте должно быть создано давление, указанное в эксплуатационнойдокументации.

Б.5.2 Имитаторы должныбыть размещены равномерно в игровой зоне.

Б.5.3 Узлы креплениядолжны быть закреплены.

Б.5.4 Производятотключение вентилятора.

Б.5.5 Производят замервремени от момента отключения вентилятора до момента касания земли одним изгрузов и до момента касания противоположно расположенных ограждающих стен.

ПриложениеВ
(справочное)
Шкала Бофорта силы ветра

Таблица В.1

Ключевые слова:аттракционы, надувное игровое оборудование, безопасность, методы испытаний
