Информационные технологии

СИСТЕМЫ КАБЕЛЬНЫЕ СТРУКТУРИРОВАННЫЕ

Проектирование основных узлов системы.

Общие требования

Предисловие

Цели и принципы стандартизации в РоссийскойФедерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ "Отехническом регулировании", а правила применения национальных стандартовРоссийской Федерации - ГОСТ Р1.0-2004 "Стандартизация в Российской Федерации. Основныеположения".

Сведения о стандарте

1. Разработан ООО "Стандартпроект" на основе собственногоаутентичного перевода стандартов, указанных в пункте 4.

2. Внесен Техническим комитетом по стандартизации ТК 22"Информационные технологии".

3. Утвержден и введен в действие Приказом Федерального агентства потехническому регулированию и метрологии от 25 декабря 2008 г. № 786-ст.

4. Настоящийстандарт разработан с учетом основных положений международного стандартаИСО/МЭК 11801:2002 "Информационные технологии. Универсальная кабельнаясистема на территории пользователя" и американских национальных стандартовANSI/TIA/EIA-568B Commercial Building Telecommunications Cabling Standard,ANSI/TIA/EIA-604-3, FOCIS 3 Fiber Optic Connector Intermeatability Standard.

5. Введен впервые.

Информация об изменениях к настоящемустандарту публикуется в ежегодно издаваемом информационном указателе"Национальные стандарты", а текст изменений и поправок - в ежемесячноиздаваемых информационных указателях "Национальные стандарты". Вслучае пересмотра (замены) или отмены настоящего стандарта соответствующееуведомление будет опубликовано в ежемесячно издаваемом информационном указателе"Национальные стандарты". Соответствующая информация, уведомление итексты размещаются также в информационной системе общего пользования - наофициальном сайте Федерального агентства по техническому регулированию иметрологии в сети Интернет.

Содержание

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Дата введения - 2010-01-01

1. Область применения

Настоящий стандартраспространяется на структурированные кабельные системы (СКС), способныеобслуживать различные типы коммерческих зданий и поддерживать работуразнообразных приложений (таких как передача речи, данные, текст, изображение ивидео). При этом размер обслуживания объекта может охватывать площадь диаметромдо 3000 м, при полезной площади обслуживания до 1000000 м² иколичестве пользователей до 50000.

Настоящийстандарт устанавливает общие требования проектирования основных элементовструктурированной кабельной системы на основе витой пары проводников иволоконно-оптических компонентов.

2. Термины и определения

В настоящемстандарте применены следующие термины с соответствующими определениями:

2.1. Кабельнаясистема: 1. Система телекоммуникационных кабелей, коммутационных иаппаратных шнуров, соединительных устройств и других компонентов, которыепоставляются как единый объект. 2. Совокупность телекоммуникационных кабелей,шнуров и коммутационных устройств, предназначенных для подключения кинформационно-вычислительной системе различных сетевых устройств.

2.2. Структурированнаякабельная система: законченная совокупность кабелей связи и коммутационногооборудования, отвечающая требованиям соответствующих нормативных документов.

2.3. Пользователь:владелец кабельной системы (TIA).

2.4. Канал: путьпередачи сигнала между двумя единицами активного оборудования, например, такимикак оборудованием ЛВС и терминальным оборудованием.

2.5. Многопарныйкабель: кабель, в конструкцию которого входят более 4 пар проводников.

2.6. Жгутованныйкабель: узел, содержащий более одного 4-парного кабеля, изготовленный спомощью обмотки кабелей по всей их длине с помощью какого-либо монтажногоматериала (ленты, жгута и т.п.).

2.7. Постояннаялиния: путь передачи сигнала между двумя коннекторами, расположенными наконцах кабеля кабельной подсистемы.

2.8. Горизонтальнаяподсистема: часть кабельной системы от телекоммуникационной розетки/разъемана рабочем месте до горизонтального кросса (этажного распределительного пункта)в телекоммуникационном помещении или кабельная система между розеткой системыавтоматизации здания и горизонтальным кроссом, включая саму розетку, или междупервой механической заделкой горизонтальной соединительной точки игоризонтальным кроссом (TIA).

Примечание. Телекоммуникационная розетка/разъем на рабочем месте включается всостав горизонтальной кабельной системы.

2.9. Магистральнаяподсистема: среды передачи и соединительное оборудование, обеспечивающиевзаимосвязи между телекоммуникационными, аппаратными и городскими вводамивнутри или между зданиями.

2.10. Консолидационнаяточка: точка соединения горизонтальных (распределительных) кабелей,выходящих из кабелепроводов, и горизонтальных кабелей открытого офиса, входящихв мебельные кабелепроводы.

2.11. Телекоммуникационнаярозетка/разъем: соединительное устройство на рабочем месте, на которомразделывается горизонтальный или розеточный кабель.

2.12. Кросс-соединение:метод коммутации, в котором для подключения активного оборудования кмагистральной кабельной подсистеме или пассивной коммутации между собойкабельных сегментов магистральной подсистемы используются две единицыкоммутационного оборудования, соединяемые коммутационными шнурами.

2.13. Межсоединение:метод коммутации, в котором для подключения активного оборудования кмагистральной кабельной подсистеме используется одна единица коммутационногооборудования, соединенная непосредственно с кабелем магистральной подсистемы.

2.14. Кросс:установка, обеспечивающая подключение кабельных элементов, их кросс-соединениеили межсоединение.

2.15. Шунтированныйотвод: метод разводки одной физической линии связи на несколько абонентскихустройств.

2.16. Точкаввода: элемент городского ввода, представляющий собой место проходателекоммуникационной кабельной системы через внешнюю стену здания илиперекрытие.

3. Кабельная система

3.1. Функциональные элементы структурированнойкабельной системы

Описываемая внастоящем стандарте структурированная кабельная система состоит из следующихфункциональных элементов:

- главного кросса(MC);

- кабелямагистральной подсистемы первого уровня;

- промежуточногокросса (IC);

- кабелямагистральной подсистемы второго уровня;

- горизонтальногокросса (HC);

- кабелягоризонтальной подсистемы;

- консолидационнойточки (CP);

-многопользовательской телекоммуникационной розетки (MuTOA или MuTO);

-телекоммуникационной розетки (TO).

Перечисленные вышефункциональные элементы объединяются в группы, формирующие подсистемы.

3.2. Структура структурированных кабельных систем

В настоящем разделеопределены способы соединения функциональных элементов СКС в:

- горизонтальнуюподсистему;

- магистральнуюподсистему;

- рабочее место;

-телекоммуникационную;

- аппаратную;

- городской ввод;

-администрирование.

Схематичные моделиразличных функциональных элементов, входящих в состав СКС, взаимоотношения ивзаимодействие между ними при создании законченной системы показаны на рисунках1 и 2. В структуру СКС входят подсистемы и дополнительные элементы.

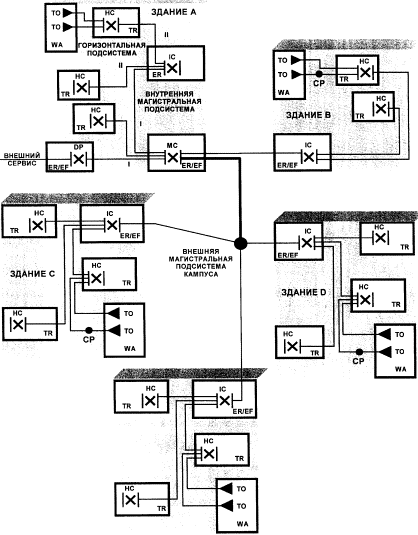

Рисунок 1. Пример топологического расположения элементов и подсистемСКС в среде кампуса

Условные обозначения к рисункам1 и 2:

MC - главный кросс; IC -промежуточный кросс; HC - горизонтальный кросс; TO - телекоммуникационнаярозетка; TR - телекоммуникационная; ER - аппаратная; EF - городской ввод; WA -рабочее место; CP - консолидационная точка; DP - демаркационная точка; |×| - кросс; I - магистральная подсистема первогоуровня; II - магистральная подсистема второго уровня

Рисунок 2. Пример топологического расположения элементов и подсистемСКС в здании

3.3. Подсистемы телекоммуникационной кабельнойсистемы

СКС состоит из трехподсистем:

- магистральнойкабельной подсистемы первого уровня;

- магистральнойкабельной подсистемы второго уровня;

- горизонтальнойкабельной подсистемы.

Подсистемы, будучисоединены вместе, формируют универсальную телекоммуникационную кабельнуюсистему с порядком подчинения, показанным на рисунке 3.

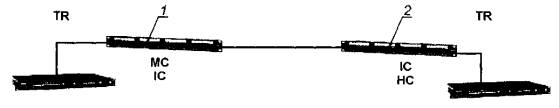

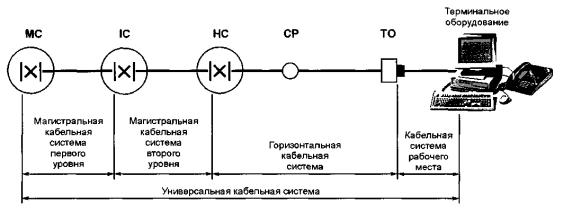

Рисунок 3. Подсистемы СКС

Кроссы выполняютфункции интерфейсов между подсистемами и служат средствами создания различныхсетевых топологий, например, таких как "шина", "звезда" или"кольцо".

Соединения междуподсистемами могут быть активными, требующими использования электронногооборудования, поддерживающего работу конкретных телекоммуникационныхприложений, или пассивными.

При подключенииактивного оборудования используют методы кросс- и межсоединения. Пассивныесоединения подсистем выполняют на основе кросс-соединений с помощьюкоммутационных шнуров или кроссировочных перемычек.

В случае реализациитопологии COA (централизованной волоконно-оптической архитектуры) пассивныесоединения в горизонтальных кроссах выполняют с помощью созданиякросс-соединений, межсоединений или муфт.

3.3.1. Магистральная кабельная подсистема первогоуровня

Магистральнаякабельная подсистема первого уровня соединяет главный кросс с промежуточнымикроссами, которые могут быть расположены в одном или нескольких зданиях, ивключает в себя следующие элементы:

- кабели магистральнойподсистемы первого уровня;

- коммутационныешнуры и перемычки главного кросса;

- коммутационноеоборудование, на котором расположены кабели магистральной подсистемы первогоуровня в главном и промежуточном кроссах.

Аппаратные кабеливключаются в модель канала при тестировании кабельной системы, но они несчитаются частью магистральной кабельной подсистемы первого уровня, посколькупредназначены для поддержки работы конкретного приложения.

В тех случаях,когда в системе отсутствует промежуточный кросс, магистральная кабельнаяподсистема соединяет главный кросс с горизонтальным кроссом напрямую.

Магистральнаякабельная подсистема первого уровня может также соединять между собойпромежуточные кроссы. Такие соединения рассматриваются только в качестве дополненийк основной топологии системы типа "звезда".

3.3.2. Магистральная кабельная подсистема второгоуровня

Магистральнаякабельная подсистема второго уровня соединяет промежуточные кроссы сгоризонтальными кроссами и включает в себя следующие элементы:

- кабелимагистральной подсистемы второго уровня;

- коммутационныешнуры и перемычки промежуточного кросса;

- коммутационноеоборудование, на котором терминированы кабели магистральной подсистемы второгоуровня в промежуточном и горизонтальном кроссах.

Аппаратные кабеливключаются в модель канала при тестировании кабельной подсистемы, но они несчитаются частью магистральной кабельной подсистемы второго уровня, посколькупредназначены для поддержки работы конкретных приложений.

Магистральнаякабельная подсистема здания может также соединять между собой горизонтальныекроссы. Такие соединения рассматриваются только в качестве возможных дополненийк основной топологии системы типа "звезда".

3.3.3. Горизонтальная кабельная подсистема

Горизонтальнаякабельная подсистема соединяет горизонтальные кроссы с телекоммуникационнымирозетками на рабочих местах и включает в себя следующие элементы:

- кабельгоризонтальной подсистемы;

- коммутационныешнуры и кроссировочные перемычки горизонтального кросса;

- коммутационноеоборудование в горизонтальном кроссе, на котором терминирован кабельгоризонтальной подсистемы;

-телекоммуникационную розетку на рабочем месте, на которой терминирован кабельгоризонтальной подсистемы;

-многопользовательскую розетку на рабочем месте, на которой терминирован кабельгоризонтальной подсистемы;

- консолидационнуюточку.

Аппаратные кабеливключаются в модель канала при тестировании кабельной системы, но они несчитаются частью горизонтальной кабельной подсистемы, поскольку предназначеныдля поддержки работы конкретных приложений.

Кабельгоризонтальной подсистемы должен проходить непрерывным сегментом отгоризонтального кросса до телекоммуникационной розетки на рабочем месте, заисключением случая использования консолидационной точки.

3.4. Взаимосвязь подсистем

В СКСфункциональные элементы кабельных подсистем соединяются между собой виерархическую структуру, приведенную на рисунках 4 и 5.

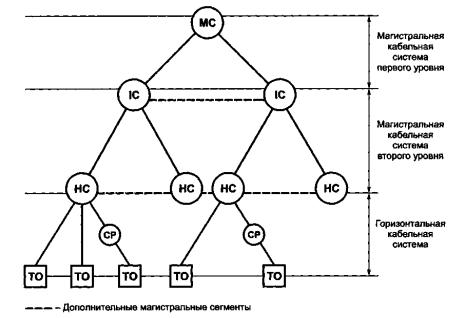

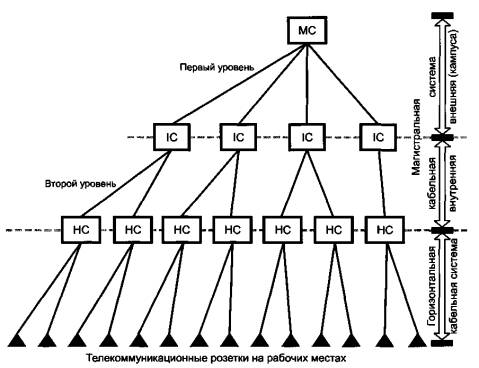

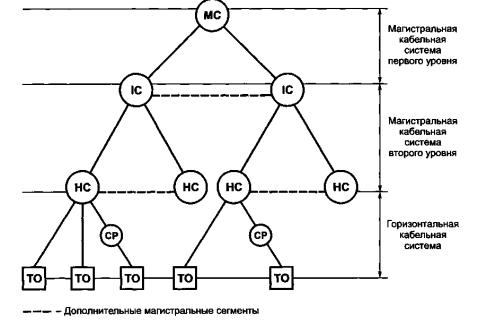

Рисунок 4. Иерархическая структура кабельной системы

Рисунок 5. Централизованная структура кабельной системы

При использованиицентрализованной структуры кабельной системы образуется комбинированный канал,сочетающий в себе свойства магистральной и горизонтальной подсистем. Каналсоздается путем соединения рабочего места с централизованным кроссом тремяметодами  - транзитной прокладки,межсоединения или муфты.

В тех случаях,когда кроссы выполняют комбинированные функции (например, главный кроссобслуживает не только все здание, но и этаж, на котором расположен, выполняя,таким образом, функции горизонтального кросса), промежуточные кабельные системыне применяют.

Кроссырасполагаются в аппаратных и телекоммуникационных помещениях.

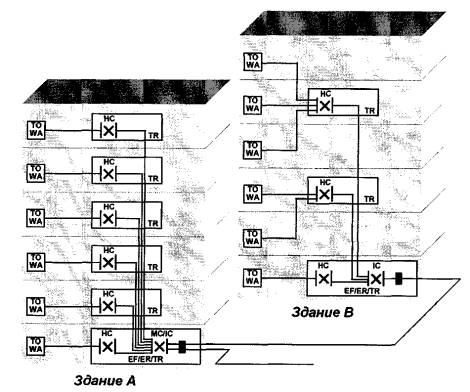

Функциональныеэлементы кабельной системы располагаются в пространстве здания, которое ониобслуживают, в соответствии с рисунком 6.

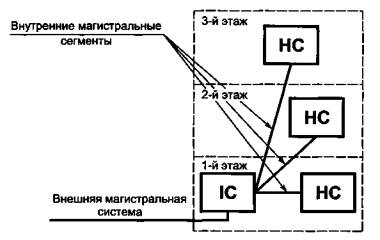

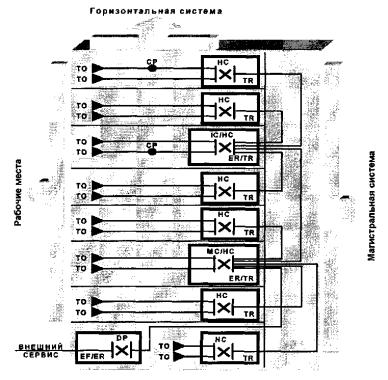

Рисунок 6. Расположение функциональных элементов кабельной системы вздании

3.4.1. Интерфейсы

3.4.1.1.Подключение активного и тестирующего оборудования

Интерфейсы дляподключения активного оборудования к кабельной системе располагаются в конечныхточках каждой из подсистем. В любом кроссе может быть создано подключениевнешнего оборудования с помощью методов кросс- и межсоединения.

Примечание. Использование консолидационной точки для подключения активногооборудования к горизонтальной кабельной подсистеме запрещено.

Примерыпотенциальных интерфейсов кабельной системы для подключения активногооборудования показаны на рисунке 7.

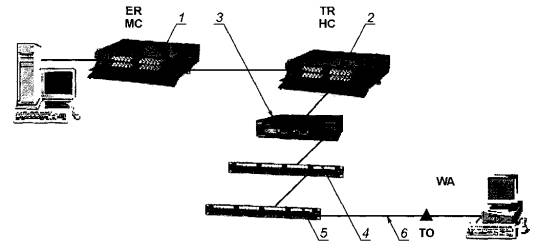

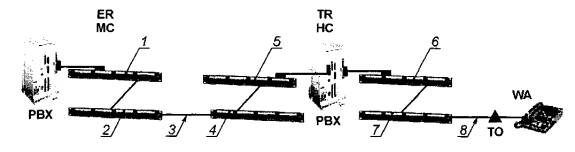

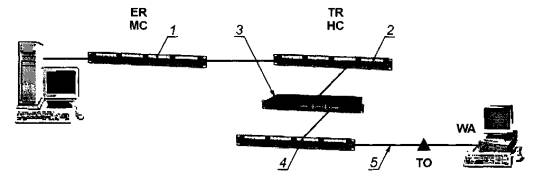

Рисунок 7. Интерфейсы кабельной системы

Расстояния отисточников внешних сервисов до главного кросса могут быть достаточно большими,поэтому при проектировании кабельной системы с учетом конкретных приложений,которые будут востребованы конечными пользователями, рекомендуется принимать вовнимание рабочие характеристики кабельной системы, соединяющей здание споставщиками сервиса.

Интерфейсы дляподключения тестирующего оборудования к кабельной системе располагаются вконечных точках каждой из подсистем и в консолидационных точках (принеобходимости раздельного тестирования сегментов горизонтальной кабельнойподсистемы в среде кабельной системы открытого офиса).

3.4.1.2.Подключение к сетям общего пользования

Подключение СКС ктелекоммуникационным сетям общего пользования осуществляется в точкерасположения интерфейса внешних поставщиков сервиса.

В тех случаях,когда интерфейс сетей общего пользования не соединен непосредственно с одним изинтерфейсов кабельной системы, при ее проектировании следует учитывать рабочиехарактеристики сегмента, соединяющего городской ввод здания с интерфейсомкабельной системы.

3.4.2. Канал и постоянная линия

В случаеиспользования сервисов дальнего радиуса действия (например, аналоговойтелефонии) канал может формироваться соединением двух и более подсистем,включая аппаратные кабели на рабочем месте, в кроссах, коммутационные шнуры иперемычки.

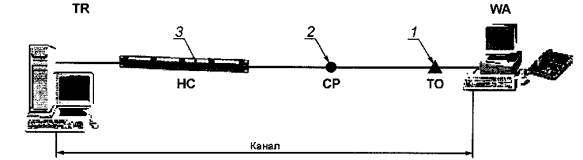

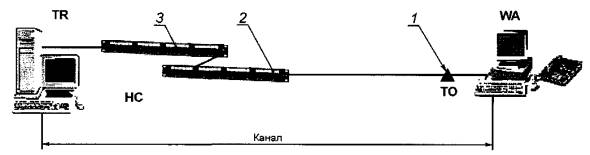

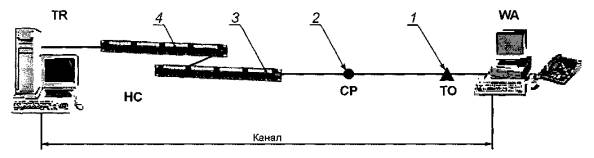

Модель канала СКСсоздана для обеспечения определенной категории рабочих характеристик передачи,способной поддерживать работу телекоммуникационных приложений. При тестированиикабельной системы в модель канала не включаются коннекторы интерфейсовактивного оборудования.

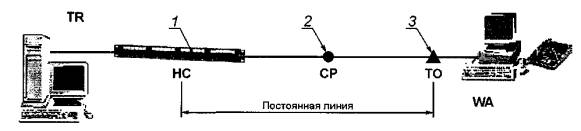

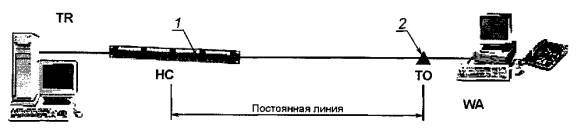

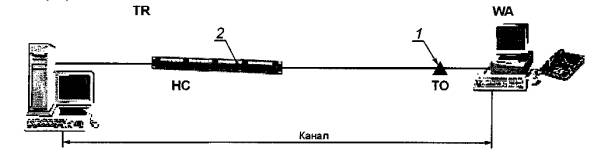

В горизонтальнойкабельной подсистеме постоянная линия состоит из телекоммуникационной розетки,кабеля горизонтальной подсистемы, консолидационной точки (в качестве дополнительногоэлемента) и коммутационного оборудования в горизонтальном кроссе.

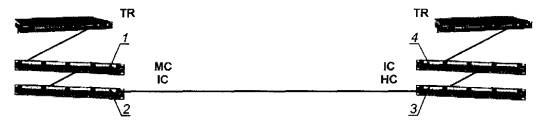

В модель постояннойлинии входят коннекторы на концах кабельной системы.

3.5. Масштабы и конфигурация кабельной системы

Число и типподсистем, составляющих СКС, зависит от географических особенностей и размеровкампуса или здания, а также от стратегических планов развития системы.

Обычно на одномобъекте предусмотрен один главный кросс, один промежуточный кросс на здание иодин горизонтальный кросс на этаж здания.

В том случае, когдаобъект состоит из одного небольшого здания, размеры которого позволяютобслуживать его с помощью одного кросса, отпадает необходимость в магистральнойподсистеме.

Крупные зданиямогут обслуживаться несколькими промежуточными кроссами, объединенными с помощьюглавного кросса.

Кроссы должны бытьрасположены на объекте таким образом, чтобы значения длины кабельных сегментовсоответствовали пределам, установленным в разделах5 и 6.

Максимальнодопустимые расстояния в кабельных подсистемах (расстояния между кроссами)должны соответствовать значениям, приведенным в таблице 1.

Таблица 1

Для определения максимально допустимого значения длины канала необходимообращаться к стандартам на конкретные телекоммуникационные приложения, длякоторых рассчитывается эта длина.

Рекомендуетсяпроектировать как минимум один горизонтальный кросс для каждого этажа здания,независимо от его размеров, и дополнительные горизонтальные кроссы на каждые1000 м² площади обслуживаемого офисного пространства.

В тех случаях,когда плотность рабочих мест на этаже низкая (например, приемные, фойе,вестибюли), допускается обслуживать подобные пространства из кроссов,расположенных на смежных этажах (1 - 2 или 3 - 4).

Кроссы могутвыполнять комбинированные функции (рисунок 8).

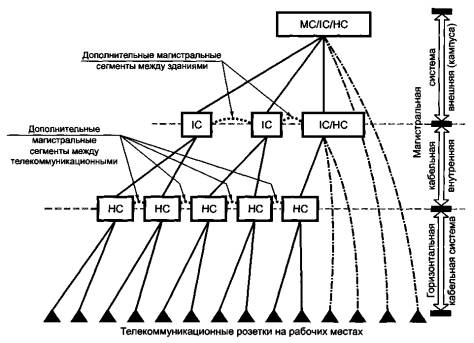

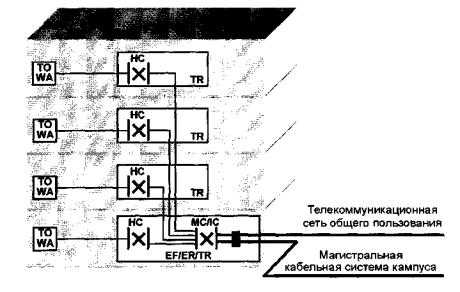

Рисунок 8. Кабельная система с кроссами, выполняющимикомбинированные функции (IC/HC во втором здании)

При определенныхусловиях, например в случае существования требований к защищенности илиповышенной надежности системы, в нее может быть заложена избыточностьструктуры. На рисунке 9 показан пример соединения элементов в одну из возможныхконфигураций системы с избыточностью структуры. Избыточность структуры можетбыть заложена в проект кабельной системы здания с целью обеспечения защиты отфакторов риска (пожара или повреждения кабеля внешней телекоммуникационной сетиобщего пользования).

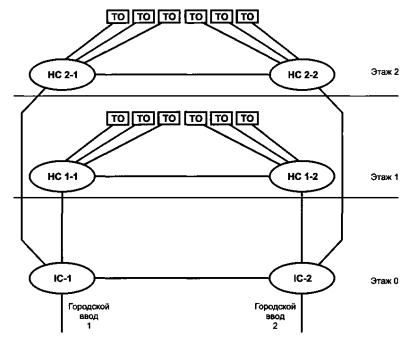

Рисунок 9. Взаимодействие элементов в системе с диверсификацией магистральныхподсистем, выполненной в целях повышения отказоустойчивости

4. Компоненты структурированных кабельныхсистем

4.1. Среды передачи

4.1.1. Кабели на основе витой пары проводников

4.1.1.1. Рабочие характеристики передачи

В СКС используюткабельные компоненты с рабочими характеристиками передачи следующих категорий:

6 -неэкранированные (UTP) и экранированные (ScTP, FTP, SFTP) кабели на основевитой пары проводников с волновым сопротивлением 100 Ом и рабочим диапазономчастот до 250 МГц;

5e - неэкранированные(UTP) и экранированные (ScTP, FTP, SFTP) кабели на основе витой парыпроводников с волновым сопротивлением 100 Ом и рабочим диапазоном частот до 100МГц;

5 -неэкранированные (UTP) и экранированные (ScTP, FTP) многопарные кабели наоснове витой пары проводников с волновым сопротивлением 100 Ом и рабочимдиапазоном частот до 100 МГц;

3 -неэкранированные (UTP) многопарные кабели на основе витой пары проводников сволновым сопротивлением 100 Ом и рабочим диапазоном частот до 16 МГц.

Многопарные кабелина основе витой пары проводников с рабочими характеристиками передачи категорий3 и 5 могут быть использованы только в магистральных подсистемах СКС дляпередачи сигналов низкоскоростных приложений (например, аналоговая и цифроваятелефония).

Исключение изприведенных выше правил представляют многопарные кабели для внешней прокладки,рабочие характеристики которых обычно не выходят за рамки первого и второгоуровней. Такие кабели состоят из одножильных медных проводников калибров 19 AWG(0,9 мм), 22 AWG (0,64 мм), 24 AWG (0,5 мм) или 26 AWG (0,4 мм) втермопластиковой изоляции и предназначены для передачи сигналов приложенийпередачи речи и низкоскоростных данных (кабели типа OSP) или приложенийпередачи речи, высокоскоростных данных и видео (широкополосные кабели типаBBOSP).

4.1.1.2.Эксплуатация кабелей в местах с высокими температурами

Монтаж кабельныхсегментов возможен в пространствах (например, воздуховодах, шахтах (стояках),помещениях, не оборудованных системами контроля микроклимата (склады), производственныхпомещениях и т.п.), температура окружающей среды которых может быть выше 20 °C.

Для обеспечениясоответствия требованиям к вносимым потерям (IL) моделей канала и постояннойлинии рекомендуется уменьшать длины кабельных сегментов в зависимости отсредней температуры окружающей среды в местах их прокладки, с помощьюприменения температурного коэффициента вносимых потерь.

В таблице2 приведены значения возможных изменений длины кабельных сегментов взависимости от температуры окружающей среды в месте прокладки кабелей итемпературного коэффициента вносимых потерь (0,4% на 1 градус Цельсия).

Таблица 2

При расчете данных, приведенных выше, учитывались 10 м аппаратных икоммутационных шнуров в соответствии с моделью канала.

4.1.1.3. Кабелигоризонтальной подсистемы

Общие положения

Требования,установленные в настоящем разделе, распространяются на кабели на основесимметричной витой пары проводников, предназначенные для использования вгоризонтальной кабельной подсистеме.

Кабелигоризонтальной кабельной подсистемы состоят из одножильных проводников калибров22 - 24 AWG в термопластиковой изоляции, сформированных в четыре витые пары,покрытые общей термопластиковой оболочкой, с одинарным экраном из фольги илидвойным экраном из фольги и проволочной сетки в качестве дополнительныхэлементов.

Все кабели,построенные на основе симметричной витой пары проводников, имеют волновоесопротивление 100 Ом.

Примечания.

1. Запрещено использование многопарных кабелей наоснове симметричной витой пары проводников любой категории рабочиххарактеристик передачи.

2. Недопускается использование жгутованных кабелей.

Формирование пучковкабелей во время монтажа, при соблюдении требований раздела 5, не приводит кобразованию жгутованного кабеля и не считается запрещенной практикой.

Цветовоекодирование проводников и пар в 4-парных кабелях горизонтальной подсистемысоответствует схеме, приведенной в таблице 3.

Таблица 3

Экранированные кабели

Применениекабелей на основе витой пары проводников для поддержки работы телекоммуникационныхприложений иногда требует использования экрана. Экранирование проводниковкабеля помогает улучшить защиту от электромагнитного излучения, создаваемогоносителями сигналов, и невосприимчивость к воздействию электромагнитных помехот внешних источников. Способность экрана создавать определенные преимуществадля кабельной системы зависит от множества факторов. К этим факторам можноотнести рабочие характеристики компонентов кабельной системы, специфическиеметоды и тщательность монтажа, а также конструктивные особенности и способыподключения активного оборудования.

Особенностьюэкранированных кабелей является добавление к конструкции неэкранированногокабеля гальванически непрерывного экрана, расположенного вокруг четырех пар подобщей оболочкой. Одинарный экран состоит из спиральной или продольнойметаллической или ламинированной металлом пластиковой ленты, двойной - из лентыи сетки, состоящей из луженых неизолированных одножильных медных проводниковкалибра 26 AWG. К экранам добавляется луженый медный дренажный проводниккалибра 26 AWG, находящийся в гальваническом контакте с металлическойповерхностью ленты.

4.1.1.4. Кабелимагистральной подсистемы

Общие положения

Требования,приведенные в настоящем разделе, распространяются на кабели на основесимметричной витой пары проводников, предназначенных для использования вмагистральной кабельной подсистеме.

Кабелимагистральной подсистемы построены на основе одножильных проводников калибров22 - 24 AWG в термопластиковой изоляции, сформированных в четыре витые пары,покрытые общей термопластиковой оболочкой, с одинарным или двойным экраном изфольги и проволочной сеткой в качестве дополнительных элементов.

Все кабели,построенные на основе симметричной пары проводников, имеют волновое сопротивление100 Ом.

Цветовоекодирование проводников и пар в 4-парных кабелях магистральной подсистемысоответствует схеме, приведенной в таблице 3.

Разрешаетсяиспользование многопарных кабелей на основе симметричной витой пары проводниковс рабочими характеристиками передачи категорий 3 и 5 в магистральной кабельнойподсистеме.

Применениемногопарных кабелей ограничивается передачей однородных сигналовнизкоскоростных телекоммуникационных приложений (с рабочей полосой частот до 1МГц).

Примечание. Допускается использовать для внешней прокладки многопарные кабели,рабочие характеристики которых не выходят за рамки первого и второго уровней,при условии, что кабели состоят из одножильных медных проводников калибра 19AWG (0,9 мм), 22 AWG (0,64 мм), 24 AWG (0,5 мм) или 26 AWG (0,4 мм) втермопластиковой изоляции и предназначены для передачи сигналов приложенийпередачи речи и низкоскоростных данных (кабели типа OSP) или приложенийпередачи речи, высокоскоростных данных и видео (широкополосные кабели типаBBOSP).

Экранированные кабели

Применение кабелейна основе витой пары проводников для поддержки работы телекоммуникационныхприложений иногда требует использования экрана. Экранирование проводниковкабеля помогает улучшить защиту от электромагнитного излучения, создаваемогоносителями сигналов, и невосприимчивость к воздействию электромагнитных помехот внешних источников. Способность экрана создавать определенные преимуществадля кабельной системы зависит от множества факторов, таких как рабочиехарактеристики компонентов кабельной системы, специфические методы итщательность монтажа, а также конструктивные особенности и способы подключенияактивного оборудования.

Экранированныекабели на основе симметричной витой пары проводников, используемые вмагистральной кабельной подсистеме, должны соответствовать всем требованиямобщих положений.

Особенностьюэкранированных кабелей является добавление к конструкции неэкранированногокабеля гальванически непрерывного экрана, расположенного вокруг четырех пар подобщей оболочкой. Одинарный экран состоит из спиральной или продольнойметаллической или ламинированной металлом пластиковой ленты, двойной - из лентыи сетки, состоящей из луженых неизолированных одножильных медных проводниковкалибра 26 AWG. К экранам добавляется луженый медный дренажный проводниккалибра 26 AWG, находящийся в гальваническом контакте с металлическойповерхностью ленты.

4.1.2. Волоконно-оптические кабели

4.1.2.1. Общиеположения

Волоконно-оптическиекабели, используемые в СКС, предназначены для внутреннего и внешнегоприменения. Конструкция волоконно-оптических кабелей содержит от двух донескольких волокон различного типа и размеров в буфере или оболочке.

Существуютследующие основные типы кабелей:

- распределительныйкабель состоит из двух и более волокон, собранных вместе или в видеотдельных многоволоконных элементов; используют при монтаже протяженныхсегментов кабельной системы и в тех случаях, когда все волокна терминируются водном месте (например, на одной коммутационной панели или в одном настенном оптическомшкафу);

- соединительныйкабель или шнур состоит из одного или двух волокон, усиленных элементамижесткости (арамидным волокном); предназначен для приложений коммутации нанебольших расстояниях. Одноволоконный шнур часто называют"симплексным", а двухволоконный - "дуплексным". Дуплексныйшнур может состоять из двух симплексных кабелей, оболочки которых соединенымежду собой, или из двух волокон, покрытых общей оболочкой. Такие шнурыиспользуют в качестве аппаратных и коммутационных шнуров (перемычек);

- композитныйкабель состоит из двух и более кабельных модулей, представляющих собойотдельные распределительные волоконно-оптические кабели, покрытые общейоболочкой так, что при монтаже каждый из таких модулей может быть отделен отобщей конструкции и терминирован в отдельном месте.

Цветовоекодирование кабелей представлено в 4.1.2.7.

4.1.2.2.Рабочие характеристики передачи

Рабочие характеристикипередачи волоконно-оптических кабелей, используемых в СКС, приведены в таблице4.

Таблица 4

4.1.2.3. Характеристики кабелей внутреннейподсистемы

Конструкцияоптических 2- и 4-волоконных кабелей, предназначенных для использования вгоризонтальной кабельной подсистеме и COA, должна обеспечивать минимальнодопустимый радиус изгиба 25 мм в условиях эксплуатации при отсутствии силнатяжения.

Конструкцияоптических 2- и 4-волоконных кабелей, предназначенных для монтажа в трассахгоризонтальной подсистемы методом протягивания, должна обеспечивать минимальнодопустимый радиус изгиба 50 мм при силе натяжения 220 Н.

Конструкцией всехостальных кабелей внутреннего применения должен быть обеспечен минимальнодопустимый радиус изгиба, эквивалентный 10 внешним диаметрам кабеля приотсутствии сил натяжения и 15 внешним диаметрам кабеля - при силе натяжения, непревышающей максимально допустимые пределы.

4.1.2.4.Характеристики кабелей внешней подсистемы

Конструкциейволоконно-оптических кабелей внешнего применения должна быть исключенавозможность проникания влаги во внутреннее пространство кабеля.

Волоконно-оптическиекабели внешнего применения должны выдерживать силы натяжения не менее 2670 Н.

Конструкциейволоконно-оптических кабелей внешнего применения должен быть обеспеченминимально допустимый радиус изгиба, эквивалентный 10 внешним диаметрам кабеляпри отсутствии сил натяжения и 20 внешним диаметрам кабеля - при силахнатяжения, не превышающих максимально допустимые пределы.

4.1.2.5. Кабелигоризонтальной подсистемы

Конструкцияволоконно-оптических кабелей, используемых в горизонтальной подсистеме, должнабыть построена на основе многомодовых оптических волокон 50/125 или 62,5/125мкм, одномодовых оптических волокон или любой их комбинации. Отдельные волокнаили их группы подчиняются правилам цветового кодирования, приведенным в 4.1.2.7.

Примечание. Одномодовые волоконно-оптические кабели используют ограниченно (потребованию пользователя).

4.1.2.6. Кабелимагистральной подсистемы

Конструкцияволоконно-оптических кабелей - по 4.1.2.5.

4.1.2.7.Цветовое кодирование и нумерация волокон

Нумерация волоконоптических кабелей проводится в соответствии с их цветовым кодированием, чтопозволяет существенно упростить процедуру монтажа коммутационного оборудованияи установки коннекторов, а также последующие администрирование и тестированиекабельной системы.

Нумерация волокон исоответствующие ей цветовые коды волоконно-оптических кабелей, используемых вСКС, могут быть двух типов:

1 тип - нумерацияволокон осуществляется на основе цвета модулей, которые имеют различнуюокраску. Обычно кабель имеет два цветных модуля, один из которых чаще всегобывает красного цвета, остальные - бесцветные. Модули, как правило, нумеруютсяпроизводителем: 1 - красный, 2 и следующие - других цветов.

При наличии вмодуле только одного волокна его номер совпадает с номером модуля. При двух илиболее волокнах нумерация световодов проводится с привлечением цветов буферныхпокрытий волокон. Какой-либо системы в выборе цветовой окраски отдельныхволокон не существует, поэтому нумерация выполняется в каждом отдельном случаеиндивидуально. Меньший номер волокна в модуле обычно присваивается световоду снеокрашенным буферным покрытием.

В тех случаях,когда модули красного и других цветов располагаются не рядом друг с другом,принцип нумерации не меняется.

2 тип - нумерацияволокон осуществляется в соответствии с индивидуальным стандартным цветовымкодом, приведенным в таблице 5. Цветовому кодированию подлежат буферныеоболочки 250 и 900 мкм. В многоволоконных кабелях модульной конструкциианалогичная цветовая кодировка применяется и в отношении модулей.

Таблица 5

В кабелях со свободным буфером, число волокон в одной трубке которыхболее 12, может применяться группировка световодов в пучки, скрепляемыецветными нитями.

В некоторых случаяхдля облегчения парной группировки волокна окрашивают в одинаковые цвета скольцевыми метками через 2 - 3 см на втором световоде пары.

Параметрыцветового кодирования внешних оболочек распределительных, композитных исоединительных кабелей внутреннего применения используются с цельюидентификации их классов. В случае использования стандартной системы цветадолжны соответствовать требованиям таблицы 5. Некоторые функциональные типыкабелей внутреннего применения ввиду особой конструкции не имеют цветныхматериалов оболочек.

Внешняя оболочкакабелей внутреннего применения, содержащих волокна только одного типа, имеетцветовой код, идентифицирующий класс волокна в соответствии с цветовой схемой,приведенной в таблице 6. Внешняя оболочка кабелей внутреннего применения,содержащих волокна более одного типа, должна быть черного цвета.

Таблица 6 Маркировка цветовымкодом в зависимости от класса оптического волокна

В тех случаях, когда кабели содержат волокна более одного типа,волокна одного типа в каждой одноволоконной или двухволоконной оболочке шнуракодируются цветом оболочки элемента.

4.2. Коммутационное оборудование

4.2.1. Коммутационное оборудование на основе витой парыпроводников

4.2.1.1. Общиеположения

Правила монтажакоммутационного оборудования, управления кабельными потоками, терминированиясред передачи на коннекторах изложены в разделе 8.

Коммутационноеоборудование на основе витой пары проводников должно быть оснащено контактамисо смещением изоляции (контакт типа IDC), а их применение ограничено следующимифункциональными элементами СКС:

- главным кроссом;

- промежуточнымикроссами;

- горизонтальнымикроссами;

- консолидационнымиточками;

- телекоммуникационнымирозетками.

Следующиеустройства, содержащие пассивные или активные электронные схемы ипредназначенные для обслуживания специфических приложений или обеспечения мербезопасности в системе, не относятся к коммутационному оборудованию, разрешенномудля использования в СКС:

- медиаконвертеры имедиаадаптеры;

- трансформаторысогласования волновых сопротивлений;

- резисторы ISDN;

- MAU;

- фильтры;

- сетевые карты;

- устройствапервичной и вторичной защиты.

Такие адаптеры иустройства защиты считаются принадлежностью активного электронногооборудования, а не частью кабельной системы.

4.2.1.2. Рабочиехарактеристики передачи

В СКС используюткоммутационное оборудование категорий 6 и 5e с рабочими характеристикамипередачи согласно 4.1.1.1.

4.2.1.3.Конструкция

4.2.1.3.1.Конструкция кроссового коммутационного оборудования, используемого длятерминирования кабелей на основе витой пары проводников с волновым сопротивлением100 Ом, обеспечивает:

- коммутациюкабельных подсистем с помощью коммутационных шнуров;

- подключениеактивного электронного оборудования к кабельной системе;

- средстваидентификации цепей с целью их администрирования;

- средствастандартного цветового кодирования с целью функциональной идентификациикоммутационных полей;

- средстватрассировки и управления кабельными потоками;

- средства дляподключения тестирующего и диагностирующего оборудования.

4.2.1.3.2.Конструкция консолидационных точек и телекоммуникационных розеток, используемыхдля терминирования кабелей на основе витой пары проводников с волновымсопротивлением 100 Ом, обеспечивает:

- терминированиекабельных сегментов горизонтальной кабельной подсистемы;

- средстваидентификации проводников кабеля с целью соблюдения требований к схемеразводки.

Коммутационноеоборудование, используемое в СКС, не имеет в своей конструкции средств длясоздания шунтированных отводов и реверсированных пар. В случае необходимостиподдержки работы конкретных приложений следует использовать адаптеры испециализированные аппаратные шнуры (например, кроссоверные). Такие устройстване считаются частью СКС.

4.2.1.4.Механические характеристики

Коммутационноеоборудование, используемое для терминирования кабелей на основе витой парыпроводников с волновым сопротивлением 100 Ом, предназначено для работы притемпературе окружающей среды от минус 10 °C до плюс 60 °C.

Модульные гнездакоммутационного оборудования рассчитаны на число сопряжений с модульнымивилками соответствующей конструкции (8c8p) не менее 750.

Для обеспечениянормального функционирования коммутационное оборудование должно быть адекватнозащищено от механических повреждений, воздействия влаги и агрессивных сред(внутри зданий и при специальной защите).

Коммутационноеоборудование должно обеспечивать высокую плотность монтажа, позволяющуюэкономить монтажное пространство телекоммуникационных помещений, приодновременном обеспечении удобных средств трассировки кабелей и управлениякабельными потоками.

4.2.1.5.Экранированное коммутационное оборудование

Экранированноекоммутационное оборудование предназначено для терминирования экранированныхкабелей типов ScTP/FTP и S/FTP на основе витой пары проводников с волновымсопротивлением 100 Ом.

Модульные гнездаэкранированного коммутационного оборудования рассчитаны на число сопряжений смодульными вилками соответствующей конструкции (8c8p) не менее 750.

Для обеспеченияэффективности экранирования системы требуется сохранение непрерывности экранаво всех компонентах кабельных подсистем в моделях линий и каналов, а такжеподключение экранов к телекоммуникационной системе заземления и уравниваниепотенциалов в соответствии с требованиями нормативных документов.

4.2.2. Волоконно-оптическое коммутационное оборудование

4.2.2.1. Общиеположения

Кволоконно-оптическому коммутационному оборудованию относят коннекторы икоммутационное оборудование, монтируемые в главном, промежуточном игоризонтальном кроссах, на рабочих местах, а также в качестве межсоединений имуфт в COA и в качестве консолидационных точек.

Правила монтажаволоконно-оптического коммутационного оборудования изложены в разделе 8.

В СКС используютразличные типы и конструкции волоконно-оптических коннекторов, соответствующихтребованиям настоящего стандарта [1].

В качестве примераиллюстрации правил монтажа в настоящем стандарте далее используются дуплексныеконнекторы и адаптеры типа SC (568SC).

4.2.2.2. Коннекторы и адаптеры

Многомодовыеволоконно-оптические коннекторы и адаптеры (или видимая часть их корпуса)должны быть идентифицированы бежевым цветом, одномодовые волоконно-оптическиеконнекторы и адаптеры (или видимая часть их корпуса) - голубым цветом.

Две позициидуплексных волоконно-оптических коннекторов и соответствующих адаптеровприведены на рисунке 10 (позиции A и B). Адаптер 568SC обеспечивает логическийкроссовер пар волокон при сопряжении двух коннекторов.

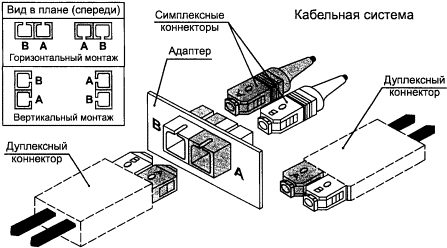

Рисунок 10. Конфигурация позиций A и B в коннекторе и адаптере типа568SC

Позиции Aи B могут быть обозначены как заводской маркировкой, так и в полевых условияхна стадии монтажа кабельной системы.

Волоконно-оптическиеконнекторы должны обладать следующими характеристиками:

вносимые потери - максимум 0,5 дБ в сопряженном состоянии;

возвратные потери - минимум 20 дБ (многомодовое волокно);

      минимум 26 дБ (одномодовое волокно);

рабочая температура - от 0 °C до плюс 60 °C;

долговечность - не менее 500 циклов сопряжения;

силаудержания кабеля - 50 Нпри растягивающей нагрузке, приложенной под углом 0° к оси коннектора, ификсации элементов жесткости в коннекторе; 2,2 Н при растягивающей нагрузке,приложенной под углом 0° к оси коннектора, и отсутствии фиксации элементовжесткости в коннекторе; 19,4 Н при растягивающей нагрузке, приложенной подуглом 90° к оси коннектора, и фиксации элементов жесткости в коннекторе; 2,2 Нпри растягивающей нагрузке, приложенной под углом 90° к оси коннектора, иотсутствии фиксации элементов жесткости в коннекторе;

крутящие нагрузки - 15 Н при растягивающей нагрузке, приложеннойпод углом 0° к оси коннектора, на оболочку кабеля, фиксированную в коннекторе;2,2 Н при растягивающей нагрузке, приложенной под углом 0° к оси коннектора, набуферизованное волокно.

Волоконно-оптическиеадаптеры должны обладать следующими характеристиками:

вносимые потери - максимум 0,5 дБ в сопряженном состоянии;

рабочая температура - от 0 °C до плюс 60 °C;

долговечность - не менее 500 циклов сопряжения.

4.2.2.3. Муфты

Значения вносимыхпотерь сварных и механических муфт, используемых в СКС, не должны быть более0,3 дБ на одно соединение.

Значения возвратныхпотерь сварных и механических муфт, используемых в СКС, не должны быть более 20дБ для многомодовых волокон и 26 дБ - для одномодовых волокон на односоединение. Для уточнения значений параметров, определяемых для работыконкретных телекоммуникационных приложений, следует обращаться ксоответствующим нормативным документам (например, для обеспечения нормальнойработы приложения передачи сигналов широкополосного аналогового видео CATVтребуется обеспечение значения возвратных потерь в точке соединения одномодовыхволокон не более 55 дБ).

4.2.2.4.Конструкция

Волоконно-оптическоекоммутационное оборудование предназначено для монтажа на стенах или аналогичныхповерхностях, в монтажных стойках или любых других типах монтажных рам, а такжев стандартном монтажном оборудовании (электромонтажные коробки и подрозетники).

Волоконно-оптическоекоммутационное оборудование должно обеспечивать высокую плотность монтажа,позволяющую экономить монтажное пространство телекоммуникационных помещений,при одновременном обеспечении удобных средств трассировки кабелей и управлениякабельными потоками.

Конструкцияволоконно-оптических коммутационных панелей и шкафов должна обеспечиватьвыполнение требований следующих компонентов:

- коммутациикабельных подсистем с помощью коммутационных шнуров;

- подключенияактивного электронного оборудования к кабельной системе;

- средствидентификации сегментов кабельной системы с целью их администрирования;

- средствстандартного цветового кодирования с целью функциональной идентификациикоммутационных полей;

- средствтрассировки и управления кабельными потоками;

- средств дляподключения тестирующего, контрольного и активного оборудования;

- средств защитыконнекторов и адаптеров на стороне кабельной системы от контакта с постороннимипредметами, способными временно или постоянно отрицательно влиять на рабочиехарактеристики системы.

Коробкателекоммуникационной розетки должна обеспечивать возможность размещения какминимум двух оптических волокон, защиту волоконно-оптического кабеля исоблюдение минимально допустимого радиуса изгиба 25 мм.

Конструкция волоконно-оптическогокоммутационного оборудования, используемого для соединения кабелейгоризонтальной подсистемы с кабелями внутренней магистральной подсистемы вконфигурации COA, должна обеспечивать:

- соединениеволокон кабелей горизонтальной и магистральной подсистем с помощью разъемныхсоединений (коннекторов и адаптеров) или муфт. Рекомендуется придерживатьсякакого-либо одного метода в одной кабельной системе или на одном объекте.Разъемные соединения должны соответствовать положениям 4.2.2.2, сварные или механическиемуфты - 4.2.2.3;

- технологиюсоединения волокон, при которой волокна могут соединяться по отдельности илипарами при условии их организации и управления на парной основе;

- средствауникальной идентификации каждой позиции соединения;

- возможностьотключения существующих соединений горизонтальной кабельной подсистемы идобавления новых;

- средства храненияи идентификации неиспользуемых волокон кабелей горизонтальной и магистральнойподсистем;

- возможностьдобавления в будущем кабелей горизонтальной и магистральной подсистем;

- возможность исредства миграции от межсоединения к муфте или кросс-соединению;

- средства дляподключения к кабельной системе тестирующего оборудования.

Для обеспеченияприведенных выше условий должны быть выполнены правила, изложенные в разделе8.

4.3. Коммутационные и аппаратные кабели

4.3.1.Коммутационные и аппаратные кабели на основе витой пары проводников

4.3.1.1. Рабочиехарактеристики передачи

В СКС могутиспользоваться аппаратные и коммутационные кабели (шнуры) категорий 6 и 5e срабочими характеристиками передачи согласно 4.1.1.1.

4.3.1.2. Многожильный кабель

Многожильныекабели, используемые для изготовления коммутационных и аппаратных шнуров,применяемых в СКС, должны соответствовать требованиям, предъявляемым кодножильным кабелям, приведенным в 4.1.1.

Многожильные кабелипостроены на основе многожильных проводников калибров 24 - 26 AWG в термопластиковойизоляции, сформированных в четыре витые пары, покрытые общей термопластиковойоболочкой, с одинарным экраном из фольги или двойным экраном из фольги ипроволочной сетки в качестве дополнительного элемента.

Все многожильныекабели, построенные на основе симметричной пары проводников, должны иметьволновое сопротивление 100 Ом.

Значения вносимыхпотерь (IL) многожильных кабелей во всем диапазоне рабочих частот не должныбыть более значений вносимых потерь одножильных кабелей с аналогичными категориямирабочих характеристик, умноженных на следующие поправочные коэффициенты:

- кабели с рабочимихарактеристиками категории 5e (1 - 100 МГц):

1,2 - с калибромпроводников 24 AWG;

1,5 - с калибромпроводников 26 AWG;

1,2 - кабели срабочими характеристиками категории 6 (1 - 250 МГц) и калибрами проводников 22- 24 AWG.

Цветовоекодирование проводников в многожильных кабелях может быть выполнено по двумсхемам таблицы 7, одна из которых (вариант I) полностью идентична схемецветового кодирования проводников одножильных 4-парных кабелей, вторая (вариантII) - считается альтернативной.

Таблица 7 Цветовоекодирование проводников в 4-парных кабелях

4.3.1.3. Шнуры наоснове неэкранированной витой пары проводников

Аппаратныеи коммутационные кабели (шнуры), используемые в СКС, относятся к аппаратнымшнурам на рабочем месте, в телекоммуникационных, аппаратных и городских вводах,применяемых для подключения активного оборудования к кабельной системе, а такжек коммутационным шнурам, применяемым в телекоммуникационных, аппаратных игородских вводах для выполнения кросс-соединений и пассивных соединенийкабельных подсистем между собой.

Рабочиехарактеристики аппаратных и коммутационных шнуров оказывают существенноевлияние на суммарные характеристики модели канала.

Допускаетсяизготовление в полевых условиях шнуров, снабженных вилками определенных типов,обеспечивающими собранным узлам рабочие характеристики передачи категорий 5e и6.

Многожильныепроводники кабелей, используемые для изготовления в полевых условиях аппаратныхи коммутационных шнуров, должны соответствовать требованиям 4.3.1.2.

Вилки, используемыедля изготовления в полевых условиях аппаратных и коммутационных шнуров, должнысоответствовать требованиям 4.2.1.

Модульные вилкиаппаратных и коммутационных шнуров должны быть рассчитаны на число сопряжений смодульными гнездами как минимум 750.

Примечание. Не допускается использование одножильных кабелей для изготовления вполевых условиях аппаратных и коммутационных шнуров.

Вследствиеидентичного группирования пар шнуры со схемами разводок T568A и T568B допускаетсяиспользовать, заменяя их друг другом, при условии, что оба конца одного шнураснабжены вилками в соответствии с одной схемой разводки.

Примечание. Не допускается использование неэкранированных одножильных имногожильных кабелей, а также пар таких кабелей без внешней оболочки в качествекроссировочных перемычек. Для подобных соединений должны использоваться толькомодульные коммутационные шнуры.

4.3.1.4. Шнуры наоснове экранированной витой пары проводников

Экранированныеаппаратные и коммутационные шнуры должны быть построены на основе многожильныхпроводников калибра 24 или 26 AWG в термопластиковой изоляции, сформированных вчетыре витые пары, покрытые общей термопластиковой оболочкой, с дополнительнымодинарным экраном из фольги или двойным экраном из фольги и проволочной сетки.

Примечание. Не допускается изготовление в полевых условиях аппаратных икоммутационных шнуров на основе экранированной витой пары проводников.

Экранированныеаппаратные и коммутационные шнуры должны сохранять свойства экранирования(полное передаточное сопротивление) при 500 и более циклах изгиба с допустимымрадиусом.

Модульныевилки экранированных аппаратных и коммутационных шнуров должны быть рассчитанына число сопряжений с модульными гнездами как минимум 750.

При использованииэкранированных шнуров с многожильными проводниками калибра 24 AWG следуетучитывать, что значения параметров вносимых потерь не должны выходить запределы, определенные для вносимых потерь одножильного кабеля калибра 24 AWG сучетом поправочного коэффициента 1,2 (4.3.1.2).

При использованииэкранированных шнуров с многожильными проводниками калибра 26 AWG следуетучитывать, что значения вносимых потерь не должны быть более значений, определенныхдля вносимых потерь одножильного кабеля калибра 24 AWG с учетом поправочногокоэффициента 1,5 (4.3.1.3).

Примечание. Не допускается использование экранированных одножильных имногожильных кабелей, а также пар таких кабелей без внешней оболочки в качествекроссировочных перемычек. Для подобных соединений должны использоваться толькомодульные коммутационные шнуры.

4.3.2.Волоконно-оптические коммутационные и аппаратные кабели

Волоконно-оптическиекабели (шнуры), используемые в СКС, относятся к аппаратным шнурам на рабочемместе, в телекоммуникационных, аппаратных и городских вводах, применяемых дляподключения активного оборудования к кабельной системе, а также ккоммутационным шнурам, применяемым в телекоммуникационных, аппаратных игородских вводах для выполнения кросс-соединений и пассивных соединенийкабельных подсистем между собой.

Не допускаетсяизготовление в полевых условиях волоконно-оптических шнуров любого типа.

Волоконно-оптическиешнуры должны быть изготовлены на основе двухволоконных соединительных кабелейвнутреннего применения, рабочие характеристики которых должны соответствоватьрабочим характеристикам передачи, приведенным в 4.1.2.2.

Волоконно-оптическиеконнекторы, используемые в волоконно-оптических шнурах, должны соответствоватьтребованиям 4.2.2.

Волоконно-оптическиешнуры вне зависимости от их назначения (межсоединение, кросс-соединение илиподключение активного оборудования) должны иметь кроссоверную логическуюориентацию коннекторов на двух концах шнура - "позиция A" должна бытьсоединена с "позицией B" на одном волокне, "позиция B" с"позицией A" на другом волокне (рисунок 11). Каждый конец шнурадолжен быть идентифицирован указанием "позиции A" и "позицииB" в том случае, когда коннектор может быть разделен на симплексныесоставляющие.

Рисунок 11. Волоконно-оптический коммутационный шнур типа 568SC

В случаеиспользования симплексных коннекторов коннектор, подключаемый к приемнику,должен быть идентифицирован как "позиция A", коннектор, подключаемыйк передатчику, - "позиция B".

В тех случаях,когда активное оборудование не оснащено коннектором, выбранным дляустановленной кабельной системы, следует использовать гибридные шнуры для егоподключения к коммутационным панелям и розеткам. Так, например, гибридныйкоммутационный шнур (патч-корд) с дуплексными коннекторами типа SC на однойстороне и ST-совместимыми коннекторами на другой может решить проблемуподключения активного оборудования с ST-совместимыми портами к коммутационнойпанели с дуплексными коннекторами SC.

При использованиигибридных волоконно-оптических шнуров в случаях, когда интерфейс активногооборудования отличается от дуплексного SC, необходимо соблюдать следующиеправила:

- два симплексныхконнектора маркируют как "позиция A" и "позиция B";

- дуплексныйконнектор, отличный от дуплексного SC (568SC), позиции которого маркируютследующим образом:

"позицияA" - порт приемника и "позиция B" - порт передатчика;

- гибридныйволоконно-оптический коммутационный шнур должен иметь следующую конструкцию:

"позицияA" соединяется с "позицией B" на одном волокне пары волокон;

"позицияB" соединяется с "позицией A" на другом волокне пары волокон.

5. Горизонтальная подсистема

5.1. Общие положения

Горизонтальнаякабельная подсистема является частью СКС и соединяет телекоммуникационнуюрозетку на рабочем месте с горизонтальным кроссом, расположенным втелекоммуникационной. В горизонтальную кабельную подсистему входят:

- фиксированныекабельные сегменты;

-телекоммуникационные розетки на рабочих местах;

- коммутационноеоборудование в горизонтальном кроссе, коммутационные кабели (шнуры);

- кроссировочныеперемычки в телекоммуникационной;

-многопользовательские розетки (MuTOA) и консолидационные точки (CP) какдополнительный элемент.

При проектированиигоризонтальной кабельной подсистемы рекомендуется учитывать возможность работыв ней телекоммуникационных приложений следующих основных видов:

-телекоммуникационные системы передачи речи;

- коммутационное оборудованиезданий;

- цифровые системысвязи;

- локальныевычислительные сети;

- видеосистемы;

- сигнальныесистемы зданий (системы автоматизации зданий, системы безопасности,противопожарные системы и т.п.).

Горизонтальнаякабельная подсистема должна планироваться с целью снижения расходов на ееобслуживание и внесение изменений, а также с учетом возможного расширения паркаактивного оборудования и появления новых сервисов. После окончаниястроительства здания (или монтажа телекоммуникационной инфраструктуры в ужесуществующем здании) горизонтальная кабельная подсистема в подавляющембольшинстве случаев оказывается менее доступной для проведения работ посравнению с магистральной подсистемой. Время, затраты и требования кпрофессиональному уровню персонала, необходимые для выполнения изменений вподсистеме, могут быть весьма значительными. Доступ к горизонтальной кабельнойсистеме довольно сложно осуществить без нарушения нормальной работыпользователей в здании.

5.1.1. Структура

5.1.1.1. Топология

Для горизонтальнойкабельной подсистемы определена физическая топология типа "звезда"(рисунок 12). При необходимости реализации других сетевых топологий, таких как"шина", "кольцо" или "дерево", могут быть эффективноиспользованы кросс-соединения в горизонтальном кроссе.

HC - горизонтальный кросс; TR - телекоммуникационная;
WA - рабочее место; TO - телекоммуникационная розетка;
CP - консолидационная точка

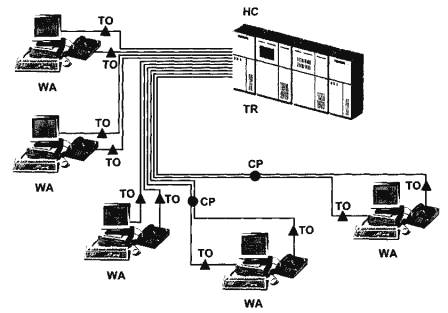

Рисунок 12. Топология типа "звезда" горизонтальной кабельнойподсистемы

Всетелекоммуникационные розетки на рабочих местах должны быть соединены сгоризонтальным кроссом в телекоммуникационной с помощью кабеля.

Рекомендуется,чтобы телекоммуникационная была расположена на одном этаже с обслуживаемыми еюрабочими местами.

Организациярасположения горизонтальных кроссов и телекоммуникационных в зданиипредставлена на рисунке 13. Схема "Здание A" является идеальнымслучаем, к которому должен стремиться проектировщик телекоммуникационнойраспределительной системы в здании. Однако, в силу ряда причин, таких какархитектурные особенности здания, невозможность выделения владельцем подходящихпомещений или нужного их числа, эта схема на практике применяется редко.Практическим приближением к идеальному случаю монтажа кабельных систем взданиях специалистами телекоммуникационной промышленности была выработана схема"Здание B", которая практически во всех случаях удовлетворяет всех, вто же время не подвергает устанавливаемую систему топологической деформации,способной нарушить ее универсальность. При таком подходе максимально допустимоечисло этажей, которое разрешено обслуживать одним кроссом, не должно быть болеетрех - собственный этаж и два примыкающих к нему (смежных с ним).

Рисунок 13. Правила расположения горизонтальных кроссов ителекоммуникационных в здании

Рабочие местадолжны обслуживаться горизонтальным кроссом, расположенным втелекоммуникационной на том же или на смежном с ними этаже.

5.1.1.2. Числоточек коммутации

В горизонтальнойкабельной подсистеме на основе витой пары проводников (UTP/FTP/ScTP/SFTP) вмодели постоянной линии допускается наличие не более трех точек коммутации(трех коннекторов), рисунки 14 и 15.

1 - коннектор второй единицы коммутационного оборудования вгоризонтальном кроссе (HC); 2 – коннектор телекоммуникационной или многопользовательскойрозетки (TO или MuTOA)

Рисунок 14. Модель постоянной линии горизонтальной кабельнойподсистемы с двумя точками коммутации

1 - коннектор второй единицы коммутационного оборудования вгоризонтальном кроссе (HC); 2 – коннектор консолидационной точки (CP); 3 –коннектор телекоммуникационной или многопользовательской розетки (TO или MuTOA)

Рисунок 15. Модель постоянной линии горизонтальной кабельнойподсистемы с тремя точками коммутации

В горизонтальнойкабельной подсистеме на основе витой пары проводников (UTP/FTP/ScTP/SFTP) вмодели канала (рисунки 16, 17 и 18) допускается наличие не более четырех точеккоммутации (четырех коннекторов).

1 - коннектор телекоммуникационной или многопользовательской розетки(TO или MuTOA); 2 - коннектор коммутационного оборудования в горизонтальномкроссе (HC)

Рисунок 16. Модель канала горизонтальной кабельной подсистемы с двумяточками коммутации

1 - коннектор телекоммуникационной или многопользовательской розетки(TO или MuTOA); 2 - коннектор первой единицы коммутационного оборудования вгоризонтальном кроссе (HC); 3 - коннектор второй единицы коммутационногооборудования в горизонтальном кроссе (HC)

1 - коннектор телекоммуникационной или многопользовательской розетки (TOили MuTOA); 2 - коннектор консолидационной точки (CP); 3 - коннекторкоммутационного оборудования в горизонтальном кроссе (HC)

Рисунок 17. Модели канала горизонтальной кабельной подсистемы с тремяточками коммутации

1 - коннектор телекоммуникационной или многопользовательской розетки(TO или MuTOA); 2 - коннектор консолидационной точки (CP); 3 – коннектор первойединицы коммутационного оборудования в горизонтальном кроссе (HC); 4 -коннектор второй единицы коммутационного оборудования в горизонтальном кроссе(HC)

Рисунок 18. Модель канала горизонтальной кабельной подсистемы счетырьмя точками коммутации

5.1.1.3.Горизонтальный кросс

В горизонтальномкроссе используются два метода подключения активного оборудования кгоризонтальной кабельной подсистеме и один метод для пассивной коммутации междусобой горизонтальной и магистральной подсистем:

Кросс-соединение

Кросс-соединение -метод коммутации, в котором для подключения активного оборудования кгоризонтальной кабельной подсистеме или пассивной коммутации кабельныхсегментов горизонтальной и магистральной подсистем используются две единицыкоммутационного оборудования, соединяемые коммутационными шнурами.

В горизонтальномкроссе для подключения активного оборудования с многопортовыми коннекторами кгоризонтальной кабельной подсистеме и для пассивной коммутации между собойкабельных сегментов горизонтальной и магистральной подсистем должен применятьсяметод кросс-соединения.

Под многопортовымиконнекторами подразумеваются коннекторы, имеющие более 8 контактов (4 пар),которые могут быть произвольным образом сгруппированы с присвоением различныхадресов - "портов". Наиболее типовым и распространенным многопортовымконнектором является 25-парный 50-контактный коннектор TELCO.

При подключенииактивного оборудования с однопортовыми коннекторами к кабельной системе методкросс-соединения обычно не используется, так как с помощью модульных аппаратныхшнуров можно осуществлять коммутацию с такой же простотой и гибкостью, которуюобеспечивает метод кросс-соединения, но при этом происходит экономия однойединицы коммутационного оборудования и одного шнура.

Межсоединение

Межсоединение -метод коммутации, в котором для подключения активного оборудования кгоризонтальной кабельной подсистеме используется одна единица коммутационногооборудования, соединенная непосредственно с кабелем горизонтальной подсистемы.

В горизонтальномкроссе для подключения активного оборудования с однопортовыми коннекторами кгоризонтальной кабельной подсистеме разрешено применение метода межсоединения.

Под однопортовымиконнекторами подразумеваются стандартные 8-позиционные 8-контактные модульныеконнекторы (типа "RJ-45") и волоконно-оптические коннекторы, которыемогут иметь только один адрес - "порт". При подключении активного оборудованияс такими коннекторами к кабельной системе методом межсоединения икросс-соединения обеспечивается в равной степени гибкая и эффективная схемаперекоммутации. В случае межсоединения отпадает необходимость в использованиивторой единицы коммутационного оборудования и дополнительного коммутационногошнура в кроссе.

В горизонтальномкроссе запрещено применение метода межсоединения для пассивной коммутации междусобой кабельных сегментов горизонтальной и магистральной подсистем, заисключением случаев использования топологии COA.

При пассивнойкоммутации между собой кабельных сегментов горизонтальной и магистральнойподсистем методом межсоединения возникают неразрешимые проблемы принеобходимости изменения конфигурации подключения сегментов к различнымкоммутационным полям.

Универсальныеправила коммутации

На рисунках 19, 20,21 и 22 приведены различные способы построений горизонтального кросса взависимости от типов и видов используемого активного оборудования исоответствующих им видов коммутации.

1 - аппаратный шнур с TELCO-коннекторами в MC; 2 - коммутационныймодульный шнур в MC; 3 - магистральная кабельная подсистема; 4 - коммутационныймодульный шнур в HC; 5 - горизонтальная кабельная подсистема

Примечание. В настоящем примере показано подключение с помощью методакросс-соединения в главном кроссе активного оборудования с многопортовымиконнекторами (TELCO) (учрежденческая АТС) и пассивная коммутация магистральнойи горизонтальной кабельных подсистем в горизонтальном кроссе.

Рисунок 19. Пример коммутации на основе метода кросс-соединения

1 - аппаратный шнур с TELCO-коннекторами в MC; 2 - коммутационныймодульный шнур в HC; 3 - коммутационный шнур к активному оборудованию в HC; 4 -коммутационный модульный шнур в HC; 5 - горизонтальная кабельная подсистема

Примечание. В настоящем примере показано подключение с помощью методамежсоединения активного оборудования с однопортовыми модульными коннекторами -подключение серверного оборудования в главном кроссе к магистральной кабельнойподсистеме и сетевого оборудования в горизонтальном кроссе к магистральной игоризонтальной кабельным подсистемам.

Рисунок 20. Пример коммутации на основе метода межсоединения

1 - аппаратный волоконно-оптический шнур в MC; 2 - магистральнаяволоконно-оптическая кабельная подсистема; 3 - аппаратный волоконно-оптическийшнур в HC; 4 - аппаратный шнур с TELCO-коннекторами в HC; 5 - коммутационныймодульный шнур в HC; 6 - горизонтальная кабельная подсистема

Примечание. В настоящем примере показано подключение в горизонтальном кроссеактивного сетевого оборудования с однопортовыми волоконно-оптическимиконнекторами (uplink) к магистральной подсистеме с помощью метода межсоединенияи того же оборудования с многопортовыми TELCO-коннекторами (downlink) к горизонтальнойкабельной подсистеме с помощью метода кросс-соединения. В этом случаегоризонтальный кросс строится на основе одного кросс- и одного межсоединения (3единицы коммутационного оборудования). В главном кроссе серверное оборудованиес волоконно-оптическим интерфейсом подключено методом межсоединения кмагистральной кабельной подсистеме.

Рисунок 21. Пример коммутации на основе комбинирования методов кросс-и межсоединения

1 - аппаратныйшнур с TELCO-коннекторами в MC; 2 - коммутационный модульный шнур в MC; 3 –магистральная кабельная подсистема; 4 - коммутационный модульный шнур в HC; 5 -аппаратный шнур с TELCO-коннекторами в HC; 6 - аппаратный шнур сTELCO-коннекторами в HC; 7 - коммутационный модульный шнур в HC; 8 -горизонтальная кабельная подсистема

Примечание.В настоящем примере показано подключение в горизонтальном кроссе активногооборудования (вынос учрежденческой АТС) с многопортовыми коннекторами (TELCO) кмагистральной и горизонтальной кабельным подсистемам с помощью методакросс-соединения. В этом случае горизонтальный кросс строится на основе двухкросс-соединений (4 единицы коммутационного оборудования). Основной процессорУПАТС подключен в главном кроссе к магистральной кабельной подсистеме с помощьюметода кросс-соединения.

Рисунок 22. Пример коммутации на основе двойного кросс-соединения

5.1.1.4.Специализированные устройства

Некоторые сетевыетехнологии и приложения требуют использования специализированных устройств,например, предназначенных для согласования импедансов, разветвления 4-парныхкабелей на две или четыре отдельные физические линии, кроссоверных шнуров,предназначенных для правильного позиционирования передатчика и приемникаотносительно друг друга в линии связи, и т.п.

Специализированныеустройства, предназначенные для поддержки работы конкретных приложений, недолжны использоваться как часть горизонтальной кабельной подсистемы и, в случаенеобходимости применения, должны устанавливаться снаружи оттелекоммуникационной розетки и горизонтального кросса.

Монтаж подобных специализированныхустройств за пределами горизонтальной кабельной подсистемы сохраняет ееуниверсальность и независимость от конкретных приложений.

5.1.1.5.Шунтированные отводы

В горизонтальнойкабельной подсистеме запрещено использование шунтированных отводов на основевитой пары проводников.

Использованиешунтированных отводов в СКС не допускается по двум причинам:

- нарушениеуниверсальности кабельной системы, так как на кабельных линиях, содержащихшунтированные отводы, может работать крайне ограниченное числотелекоммуникационных приложений;

- появление в линиидополнительного коннектора (точки коммутации), которое может привести кухудшению ее рабочих характеристик передачи.

5.1.1.6. Муфты

В горизонтальнойкабельной подсистеме для сращивания кабельных сегментов на основе витой парыпроводников использование муфт не допускается.

При сращиваниираспределительного волоконно-оптического кабеля с одностороннимикоммутационными шнурами для подключения к коммутационному оборудованию вгоризонтальном кроссе и к телекоммуникационной розетке допускаетсяиспользование волоконно-оптических муфт, общее число которых должно быть неболее двух.

Допускаетсясращивание волоконно-оптических кабелей, поскольку отрицательное влияние оптическихмуфт на рабочие характеристики передачи волоконно-оптических линийнезначительно, а технологически применение муфт в телекоммуникационной и нарабочем месте для осуществления перехода с тонкобуферных волокон (250 - 900мкм) на односторонние коммутационные шнуры с помощью сварки или механическогосоединения в значительной степени упрощает монтаж и обслуживание системы.

Не допускаетсяиспользование разветвителей и смесителей в волоконно-оптических кабельныхсегментах горизонтальной кабельной подсистемы.

5.1.2. Расстояния

Расстоянием вгоризонтальной кабельной подсистеме является физическая длина кабеля (повнешней оболочке) от точки его терминирования в горизонтальном кроссетелекоммуникационной до точки терминирования в телекоммуникационной розетке нарабочем месте.

Длина кабелягоризонтальной кабельной подсистемы независимо от типа среды передачи не должнапревышать 90 м.

В случае применениямногопользовательской телекоммуникационной розетки (MuTOA) в конфигурациикабельной системы открытого офиса максимально допустимая длина кабелягоризонтальной кабельной подсистемы на основе витой пары проводников должнабыть уменьшена в соответствии с правилами, изложенными в 5.1.8.

Сумма длинкоммутационного шнура и аппаратного кабеля, используемых в горизонтальномкроссе для создания кросс-соединений, межсоединений и подключения активногооборудования, не должна превышать 5 м.

Длина аппаратногокабеля, используемого для подключения активного оборудования на рабочем месте ктелекоммуникационной розетке, не должна превышать 5 м.

Данное правило нераспространяется на аппаратные шнуры, используемые для подключения активногооборудования на рабочем месте к многопользовательской розетке (MuTOA) вконфигурации кабельной системы открытого офиса.

Сумма длин кабелягоризонтальной подсистемы, аппаратного кабеля на рабочем месте, коммутационногошнура и аппаратного кабеля в горизонтальном кроссе не должна превышать 100 м.

Данное правило нераспространяется на сумму длин кабелей канала горизонтальной подсистемы прииспользовании конфигурации открытого офиса.

Минимальная длинакабеля горизонтальной подсистемы на основе витой пары проводников должнасоставлять 15 м, что обеспечивает нормальные условия функционированиятелекоммуникационных приложений в коротких кабельных линиях, когда близкоерасположение единиц коммутационного оборудования относительно друг друга(эффект резонансных отражений электромагнитной волны от интерфейсов)отрицательно влияет на возвратные потери (RL) и NEXT.

В случаях, когдадлина кабеля в горизонтальной кабельной подсистеме составляет не более 15 м,его излишки следует укладывать в виде запаса в телекоммуникационной, на рабочемместе или в трассах горизонтальной подсистемы. Предпочтительно запас кабелясоздавать в виде "U"-образных петель с соблюдением минимальногорадиуса изгиба или петель в виде "8" с большим радиусом. Нерекомендуется делать запас кабеля в виде бухты небольшого диаметра (до 30 см).

С целью обеспеченияв будущем возможности выполнения изменений конфигурации горизонтальнойкабельной подсистемы рекомендуется оставлять следующий запас кабеля:

- втелекоммуникационной: кабель на основе витой пары проводников - 3 м;волоконно-оптический кабель - 3 м;

- на рабочем месте:кабель на основе витой пары проводников - 0,3 м; волоконно-оптический кабель -1 м.

Запас кабеля долженучитываться в общей длине сегментов горизонтальной кабельной подсистемы.

5.1.3. Среды передачи и коммутационное оборудование

В горизонтальной кабельнойподсистеме используют следующие типы сред передачи:

- 4-парные кабелина основе неэкранированной витой пары проводников (UTP) с волновымсопротивлением 100 Ом и рабочими характеристиками передачи категорий 5e и 6;

- 4-парные кабелина основе экранированной витой пары проводников (FTP/ScTP/SFTP) с волновымсопротивлением 100 Ом и рабочими характеристиками передачи категорий 5e и 6;

- многомодовыеволоконно-оптические кабели с размерами сердечника/оболочки 50/125 мкм;

- многомодовые волоконно-оптическиекабели с размерами сердечника/оболочки 62,5/125 мкм;

- одномодовыеволоконно-оптические кабели с размерами сердечника/оболочки 9/125 мкм.

5.1.4. Конфигурация

При определенииконфигурации горизонтальной кабельной подсистемы основными телекоммуникационнымиприложениями в коммерческих зданиях являются приложения передачи речи и данных,при этом минимальной считается конфигурация, состоящая из двухтелекоммуникационных розеток на рабочем месте (одна для телефонии, другая - дляданных). Рекомендуется планировать систему с запасом, превышающим этоминимальное требование.

Все рабочие местадолжны быть построены на основе как минимум двух телекоммуникационных розеток,обслуживаемых двумя кабелями горизонтальной подсистемы:

- розетка/коннектор1:

коммутационноеоборудование, 4-парный кабель на основе витой пары проводников(UTP/FTP/ScTP/SFTP) с рабочими характеристиками передачи категорий 5e или 6;

- розетка/коннектор2:

коммутационноеоборудование, 4-парный кабель на основе витой пары проводников(UTP/FTP/ScTP/SFTP) с рабочими характеристиками передачи категорий 5e или 6,

волоконно-оптическоекоммутационное оборудование, 2-волоконный многомодовый кабель с размерамисердечника/оболочки 50/125 мкм,

волоконно-оптическоекоммутационное оборудование, 2-волоконный многомодовый кабель с размерамисердечника/оболочки 62,5/125 мкм,

волоконно-оптическоекоммутационное оборудование, 2-волоконный одномодовый кабель с размерамисердечника/оболочки 9/125 мкм.

В случаеиспользования в конфигурации горизонтальной кабельной подсистемы на рабочемместе волоконно-оптической розетки рекомендуется устанавливать дверозетки/коннектора на основе витой пары проводников.

5.1.5. Монтаж

Горизонтальнаякабельная подсистема должна быть установлена (смонтирована) в полном соответствиис требованиями, правилами и рекомендациями раздела 8.

5.1.6. Администрирование

Горизонтальнаякабельная подсистема должна проходить администрирование в полном соответствии стребованиями раздела 9.

5.1.7. Защита

Телекоммуникационныесистемы заземления и уравнивания потенциалов, экранирования, защиты отэлектромагнитных помех (EMI), электромагнитной совместимости (EMC) и защиты отпиковых напряжений и паразитных токов должны быть спроектированы и установленыв полном соответствии с требованиями нормативных документов.

5.1.8.Кабельная система открытого офиса

В современной конфигурацииофисного пространства коммерческих зданий используются схемы, позволяющиенаиболее эффективно работать небольшим целевым группам сотрудников.Пространства, занимаемые такими группами, подвержены частым изменениям из-запостоянно меняющихся требований к задачам и составу групп. Кроме подобныхслучаев, могут встречаться самые разнообразные ситуации, когда необходимачастая реконфигурация офисного пространства.

Метод межсоединенияв приложении к горизонтальной кабельной системе позволяет проводить частыеизменения офисных пространств без необходимости вовлечения в них фиксированныхкабельных сегментов горизонтальной подсистемы.

Такая технологияполучила название "кабельная система открытого офиса". Ключевымиэлементами этой технологии являются многопользовательская телекоммуникационнаярозетка (MuTOA) и консолидационная точка (CP).

5.1.8.1.Многопользовательская телекоммуникационная розетка

Общие положения

Многопользовательскаятелекоммуникационная розетка является коммутационным узлом для подключения кгоризонтальной кабельной подсистеме более одного рабочего места и строится наоснове коммутационного оборудования, отвечающего требованиям 4.2, установленного в соответствиис правилами раздела 8.

Применениемногопользовательской телекоммуникационной розетки (MuTOA) дает существенныепреимущества при создании распределительной кабельной системы в открытыхофисных пространствах, подверженных частым изменениям, и позволяеттерминировать несколько кабелей горизонтальной подсистемы в одном месте,расположенном, как правило, в центре кластера офисной мебели.

Применениемногопользовательских телекоммуникационных розеток сохраняет горизонтальнуюкабельную подсистему нетронутой при внесении изменений в план открытого офиса.Аппаратные кабели, подключаемые к MuTOA, могут проходить по трассам рабочегоместа (например, мебельные трассы) и заканчиваться на сетевых интерфейсахактивного оборудования.

Правилапроектирования

Многопользовательскиетелекоммуникационные розетки в открытой зоне рабочих мест располагают такимобразом, чтобы каждый кластер рабочих мест обслуживался, по крайней мере, одноймногопользовательской телекоммуникационной розеткой.

Многопользовательскаятелекоммуникационная розетка должна обслуживать не более 12 рабочих мест сучетом максимально допустимой длины аппаратных кабелей.

При проектированииконфигурации многопользовательской телекоммуникационной розетки следуетпредусмотреть запас кабеля на возможность расширения зоны в будущем.

Правила монтажа

Многопользовательскиетелекоммуникационные розетки должны быть установлены в постоянных местах, обеспечивающихк ним полный доступ (например, структурные колонны здания и капитальные стены).

Не допускаетсямонтировать многопользовательские телекоммуникационные розетки в пространствахфальшпотолков, фальшполов и в любых других пространствах с затрудненнымдоступом, а также на офисной мебели за исключением случаев, когда единицамебели является продолжением структуры здания и прикреплена к ней на постояннойоснове.

Администрирование

Администрированиемногопользовательских телекоммуникационных розеток должно выполняться всоответствии с требованиями раздела 9.

Так как длинааппаратных шнуров, подключаемых к многопользовательской телекоммуникационнойрозетке, может быть до 22 м, с целью упрощения обслуживания MuTOA рекомендуетсямаркировать шнуры на двух концах уникальными идентификаторами. На стороне MuTOAшнур маркируют идентификатором обслуживаемого им рабочего места, а на сторонерабочего места - идентификаторами MuTOA и соответствующего коннектора MuTOA.

Расстояния вкабельной системе открытого офиса на основе витой пары проводников

Кабели рабочегоместа на основе витой пары проводников, используемые в конфигурациимногопользовательской телекоммуникационной розетки и мебельных систем открытогоофиса, должны отвечать требованиям 4.3.1.

На основаниистандартных спецификаций значений вносимых потерь (IL) максимальную суммарнуюдлину кабеля на рабочем месте, аппаратного кабеля и коммутационного шнура втелекоммуникационной L₁, м, определяют поформуле (1), а максимальную длину кабеля на рабочем месте L₂, м, - по формуле (2)

,                                                                                                  (1)

где L_гп - длина кабеля горизонтальной подсистемы, м (L_гп + L₂ £ 100 м),

П.К -поправочный коэффициент коммутационных шнуров:

0,2 - дляUTP/FTP/ScTP/SFTP с проводниками калибра 24 AWG,

0,5 - дляFTP/ScTP/SFTP с проводниками калибра 26 AWG,

L₂=L₁ - L₃,                                                                                                          (2)

где L₁ - по формуле (1),

L₃- полная длина коммутационных и аппаратных шнуровв телекоммуникационной, м.

ДляUTP/FTP/ScTP/SFTP с проводниками калибра 22 AWG длина кабеля должна составлять £ 22 м, для FTP/ScTP/SFTP с проводниками калибра26 AWG - £ 17 м.

В таблице 8приведены справочные значения длины кабеля, рассчитанные с помощью формул (1) и(2) при максимально допустимой длине коммутационных и аппаратных шнуров втелекоммуникационной: 5 м - для 24 AWG и 4 м - для 26 AWG.

Таблица 8

В метрах

Коннекторы многопользовательской телекоммуникационной розетки настороне рабочего места должны быть маркированы максимально допустимыми длинамиподключаемых к ним аппаратных кабелей.

Максимальная длинагоризонтальной кабельной подсистемы в случае использованиямногопользовательской телекоммуникационной розетки независимо от типа средыпередачи не должна превышать 90 м.

При использованиимногопользовательской телекоммуникационной розетки сумма длин кабелягоризонтальной подсистемы, аппаратного кабеля на рабочем месте, коммутационногошнура и аппаратного кабеля в горизонтальном кроссе не должна превышать 100 м.

Расстояния вволоконно-оптической кабельной системе открытого офиса

В случаеиспользования волоконно-оптических компонентов в кабельной системе открытогоофиса допускается подключение к MuTOA аппаратных шнуров любой длины приусловии, что полная длина волоконно-оптического канала не превышает 100 м.

5.1.8.2.Консолидационная точка

Общие положения

Консолидационнаяточка (CP) предназначена для межсоединения двух сегментов кабеля горизонтальнойподсистемы и строится на основе коммутационного оборудования, отвечающеготребованиям 4.2 и установленного всоответствии с правилами раздела 8.

Функциональнымотличием консолидационной точки от многопользовательской телекоммуникационнойрозетки в среде открытого офиса является необходимость создания дополнительнойточки соединения в сегменте кабеля горизонтальной подсистемы.

С технологическойточки зрения консолидационная точка ничем не отличается от муфты.

При построениикабельной системы открытого офиса консолидационная точка дает преимущества,аналогичные MuTOA (в редко изменяемых конфигурациях офисной среды). Наилучшиерезультаты применения CP дает при использовании ее в технологии зонныхкабельных систем.

Не допускаетсяиспользование консолидационной точки для подключения активного оборудования кгоризонтальной кабельной системе; создание кросс-соединений на основеконсолидационной точки; использование более одной консолидационной точки наодном сегменте кабеля горизонтальной подсистемы.

Созданиекросс-соединений в CP и использование более одной CP противоречат правилам"трех коннекторов" в постоянной линии и "четырехконнекторов" в канале горизонтальной кабельной подсистемы и, кроме того,неоправдано с технологической точки зрения.

В СКС нерекомендуется использование волоконно-оптических консолидационных точек наоснове механических и сварных муфт, применение которых снижает гибкость иоперативность внесения изменений в конфигурацию открытого офиса и требуетприменения сложного и дорогостоящего оборудования.

Минимальная длинакабеля горизонтальной подсистемы на основе витой пары проводников, соединяющегоконсолидационную точку с горизонтальным кроссом, должна составлять 15 м.

При построении СКСс требованием поддержки горизонтальной подсистемой на основе витой парыпроводников с рабочими характеристиками передачи категории 6 работы технологии10GBASE-T минимальная длина кабеля, соединяющего консолидационную точку с горизонтальнымкроссом, должна составлять 15 м. При этом излишки кабеля рекомендуетсяукладывать как запас в телекоммуникационной, в консолидационной точке, нарабочем месте или в трассах горизонтальной подсистемы. Предпочтительно следуетукладывать кабели в виде "U"-образных петель с соблюдениемминимального радиуса изгиба и петель в виде "8" с большим радиусом.Не рекомендуется запас кабеля делать в виде бухты диаметром не более 30 см.

Длинагоризонтальной кабельной подсистемы в случае использования консолидационнойточки независимо от типа среды передачи не должна превышать 90 м.

Сумма длин кабелягоризонтальной подсистемы, аппаратного кабеля на рабочем месте, коммутационногошнура и аппаратного кабеля в горизонтальном кроссе в случае использованияконсолидационной точки не должна превышать 100 м.

Правилапроектирования

Консолидационныеточки в открытой зоне рабочих мест рекомендуется располагать таким образом,чтобы каждый кластер рабочих мест обслуживался, по крайней мере, однойконсолидационной точкой.

Зона, обслуживаемаяконсолидационной точкой, может содержать не более 12 рабочих мест.

Также рекомендуетсяпри проектировании конфигурации консолидационной точки принимать во вниманиезапас кабеля в расчете на возможные расширения зоны.

Правила монтажа

Консолидационнаяточка может быть размещена в следующих пространствах:

- в фальшпотолках;

- в фальшполах;

- на модульноймебели;

- на рабочем месте.

Консолидационныеточки должны быть установлены в постоянных местах, обеспечивающих к ним полныйдоступ (например, в структурных колоннах здания и капитальных стенах).

Примечания. 1. Запрещено монтировать консолидационные точкив пространствах с затрудненным доступом.

2.Запрещено монтировать консолидационные точки на офисной мебели за исключениемслучаев, когда единица мебели является продолжением структуры здания иприкреплена к ней на постоянной основе.

Администрирование

Администрированиеконсолидационных точек должно выполняться в полном соответствии с требованиями раздела 9.

Особенностьадминистрирования консолидационной точки заключается в том, что технологическиона является муфтой, которая соединяет два сегмента кабеля горизонтальнойподсистемы с одним идентификатором. При администрировании кабеля, на которомустановлена CP, ссылка на нее должна быть занесена в поле ссылки на муфту, а нена коммутационное оборудование.

Все процедурывнесения изменений в кабельную систему (MAC) и штатные переключения сервисов,не связанные с кабельной системой открытого офиса, должны выполняться запределами консолидационной точки - в горизонтальном кроссе.

5.1.9. Централизованная волоконно-оптическаякабельная система

5.1.9.1. Общиеположения

Многие пользователивысокопроизводительных волоконно-оптических кабельных систем строят свои сетипередачи данных в зданиях на основе централизованной топологии расположенияактивного оборудования. Централизованная волоконно-оптическая кабельная система- COA (Centralized Optical Architecture - Централизованная ОптическаяАрхитектура) является дополнением к классической топологии структурированнойкабельной системы как альтернатива оптическим кросс-соединениям втелекоммуникационных с целью создания возможности реализации принципа объединенияактивного оборудования и технологии FTTD (fiber-to-the-desk).

COA позволяетсоздавать в телекоммуникационной соединения рабочих мест с централизованнымикроссами тремя методами: при помощи транзитной прокладки волоконно-оптическихкабелей, межсоединений и муфт.

При использованиираспределенной архитектуры активных устройств в здании кросс-соединения вгоризонтальном кроссе предоставляют пользователю наибольшую гибкостьконфигурирования системы. Правильно спроектированная централизованнаяволоконно-оптическая кабельная система должна обеспечиваться соответствующейгибкой и управляемой кабельной структурой. Для полной реализации возможностейCOA необходимо консультироваться с поставщиками активного оборудования исистемными интеграторами.

Правила, приведенныедалее, предназначены для построения волоконно-оптических сетей дляпользователей, планирующих использование централизованной топологиирасположения активного оборудования и методов подключения, альтернативныхкросс-соединениям в телекоммуникационной, и, в то же время, сохранениеадекватной гибкости и управляемости кабельной системы с возможностьюпоследующей миграции, в случае необходимости, на кросс-соединения и подключениеактивного оборудования.

5.1.9.2. Правилапроектирования

Централизованнаятопология кабельной системы должна допускать в случае необходимости переход оттранзитной прокладки, межсоединения или муфты на кросс-соединение. Для этого втелекоммуникационной должно быть оставлено достаточно пространства длядополнительных коммутационных панелей, необходимых для такого перехода, а такжеоставлен запас кабеля, достаточный для перемещения кабелей при выполнениипроцедуры перехода от транзитной прокладки на межсоединение иликросс-соединение.

Запас кабеля можетсостоять как из кабеля в оболочке, так и в виде отдельных волокон собеспечением их адекватными мерами защиты. При этом должны быть выполненытребования к допустимым радиусам изгиба и силе натяжения. Запас кабеля можетбыть помещен в специальные контейнеры или на стенах телекоммуникационной.Хранение запаса волокон допускается только в специальных защитных контейнерах.

Конфигурация COAдолжна обеспечивать возможность добавления и удаления оптических волокон вгоризонтальной и магистральной кабельных подсистемах. При выборе размеров иконструкции коммутационного оборудования, предназначенного для настенногомонтажа и монтажа в 19-дюймовых конструктивах, должны быть учтены возможностиконтролируемого расширения системы.

Магистральнуюподсистему следует проектировать с учетом запаса на случай добавления в будущемновых телекоммуникационных розеток без необходимости прокладки дополнительныхкабелей магистральной подсистемы. Число оптических волокон в магистральнойподсистеме следует рассчитывать, принимая во внимание существующие и появляющиесявпоследствии приложения, а также максимально возможную плотность рабочих мест вздании, обслуживаемых телекоммуникационной.

Межсоединения имуфты

Использованиеметода межсоединения для коммутации магистральной и горизонтальной кабельныхсистем предоставляет пользователям наибольшую гибкость в управлении кабельнойсистемой, сохраняя возможность быстрого перехода на кросс-соединение.

Длинаволоконно-оптической линии COA, соединяющей централизованное активноеоборудование и оборудование на рабочем месте, включая аппаратные кабели на двухконцах, с помощью межсоединения или муфты не должна превышать 200 м в случаеиспользования многомодового оптического волокна 62,5/125 мкм или 500 м - вслучае использования волокна 50/125 мкм, или 5 м - в случае использования одномодовоговолокна 9/125 мкм. Такая длина гарантирует надежную работу линий всех сетевыхприложений, включая 1000 BASE-SX/LX.

Длина сегментаволоконно-оптической линии COA, соединяющей коммутационное оборудование в точкемежсоединения или муфты в телекоммуникационной и оборудование на рабочем месте,не должна превышать 90 м, что соответствует расстоянию классическойгоризонтальной кабельной системы для всех видов разрешенных сред передачи.

Топология COA можетбыть реализована только в пределах того здания, в котором находятсяобслуживаемые ею рабочие места. Все процедуры изменения конфигурации COA должнывыполняться только в помещении расположения централизованного активногооборудования. Добавление и удаление линий горизонтальной кабельной подсистемыдолжно проводиться в телекоммуникационной.

Транзитнаяпрокладка

Волоконно-оптическиекабели COA при транзитной прокладке от точки расположения централизованногоактивного оборудования через телекоммуникационную до рабочего места должныпроходить без нарушения внешней оболочки, при этом длина линии COA не должнапревышать 90 м, а при включении в нее аппаратных кабелей на двух концах - 100м.

Администрирование

Элементы COA должныобеспечивать возможность выполнения маркировки в соответствии с требованиями раздела 9. Маркировка должнабыть нанесена на каждую позицию терминирования коммутационного оборудования,используемого в качестве межсоединений и муфт в телекоммуникационной. Принципыцветового кодирования коммутационного оборудования, используемого в качествемуфт и межсоединений, не применяются. Позиции терминирования централизованногокросса, участвующие в COA и соединенные кабелем с телекоммуникационными розетками,могут иметь голубой цветовой код. При переходе в телекоммуникационной накросс-соединение все голубые цветовые коды должны переместиться втелекоммуникационную.

6. Магистральная подсистема

6.1. Общие положения

Основумагистральной кабельной подсистемы составляют магистральные линии илимагистрали, соединяющие между собой центры коммутации: главный кросс,промежуточные кроссы и горизонтальные кроссы. В этих центрах выполняетсякоммутация магистральных линий друг с другом с образованием магистральныхканалов, которые используются для распределения телекоммуникационных сервисов(приложения передачи речи, данных, изображений и т.д.) до горизонтальнойкабельной подсистемы.

В составмагистральной кабельной подсистемы входят следующие элементы:

- главный кросс;

- промежуточныекроссы;

- горизонтальныекроссы;

- магистральныекабельные сегменты (магистральная подсистема первого уровня), соединяющиеглавный кросс с промежуточными кроссами или с горизонтальными кроссами;

- магистральныекабельные сегменты (магистральная кабельная подсистема второго уровня),соединяющие промежуточные кроссы с горизонтальными кроссами;

- кабельныесегменты, соединяющие городской ввод с главным кроссом или промежуточнымкроссом;

- коммутационныешнуры, осуществляющие коммутацию сегментов магистральной подсистемы в главномкроссе и промежуточных кроссах.

Размермагистральной кабельной подсистемы зависит от размера объекта, она можетсоединять центры коммутации горизонтальной кабельной системы, расположенные наодном этаже, и не выходить за пределы этого этажа; может объединять центрыкоммутации разных этажей одного здания или может выходить за пределы одногоздания и предоставлять каналы связи между центрами коммутации отдельных зданий.

Та частьмагистральной кабельной подсистемы, которая находится внутри здания, называетсявнутренней магистральной кабельной подсистемой. В одном здании всямагистральная кабельная подсистема может быть представлена только этойподсистемой. Другая часть магистральной кабельной подсистемы, объединяющая междусобой несколько зданий, называется внешней.

Все связи междувнешней и внутренней магистральными кабельными подсистемами, а такжегоризонтальной и магистральной кабельными системами осуществляются при помощипассивных элементов - коммутационных шнуров и перемычек, и активных устройств -коммутаторов, концентраторов, маршрутизаторов, выносов телефонных станций ит.п. (вид оборудования зависит от типа использующегося приложения).

6.2. Топология магистральной кабельной подсистемы

6.2.1. Общая топология

Магистральнаякабельная подсистема имеет топологию типа "звезда" с двумя уровнямиподчинения (рисунок 23).

MC - главный кросс; IC - промежуточный кросс; HC - горизонтальныйкросс

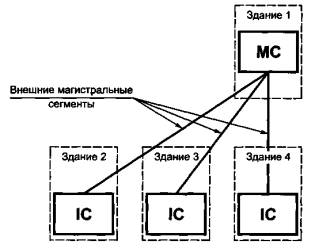

Рисунок 23. Топология магистральной кабельной подсистемы

Каждыйпромежуточный кросс соединен с главным кроссом MC внешними магистральнымисегментами. Все линии сходятся к единому центру MC, образуя тип"звезда", - первый уровень подчинения. В свою очередь, каждыйгоризонтальный кросс соединен с промежуточным кроссом внутренними магистральнымисегментами, также образуя тип "звезда" с единым центром в MC, -второй уровень подчинения.

6.2.2. Дополнения к топологии магистральнойкабельной подсистемы

В случае еслитопология реальных кабельных систем в точности соответствует базовой топологиитипа "звезда", то к ней допускаются дополнения, представленные нарисунке 24.

MC - главный кросс; IC - промежуточный кросс; HC - горизонтальныйкросс

Рисунок 24. Дополнения к базовой топологии типа "звезда"магистральной кабельной подсистемы

6.2.2.1. Совмещениецентров коммутации

В одном зданиимогут быть территориально совмещены главный кросс, промежуточный кросс игоризонтальный кросс.

6.2.2.2.Непосредственное соединение центров коммутации

При необходимостибазовая топология типа "звезда" может быть дополнена вспомогательнымимагистральными линиями, напрямую соединяющими между собой горизонтальные кроссыили промежуточные кроссы. Таким образом, на отдельном участке магистральнойкабельной подсистемы может быть реализована топология типов "шина"или "кольцо".

Сегменты,соединяющие равнозначные центры коммутации (например, IC-IC или HC-HC),считаются частью магистральной кабельной подсистемы.

6.3. Внешняя магистральная кабельная подсистема

Часть магистральнойкабельной подсистемы, находящаяся вне зданий и связывающая между собой главныйкросс и промежуточные кроссы, относится к внешней или к магистральной кабельнойподсистеме кампуса (рисунок 25).

MC - главный кросс; IC - промежуточный кросс

Рисунок 25. Внешняя магистральная кабельная подсистема (магистральнаяподсистема кампуса)

В состав внешнеймагистральной кабельной подсистемы входит коммутационное оборудование главногокросса, всех промежуточных кроссов и точек городского ввода, фиксированныекабельные сегменты, а также коммутационные шнуры и кроссировочные перемычки,осуществляющие коммутацию сегментов магистральной подсистемы в главном кроссе.

6.4. Внутренняя магистральная кабельная подсистема

Часть магистральнойкабельной подсистемы, находящаяся внутри здания и связывающая между собой горизонтальныекроссы с промежуточными кроссами, называется внутренней или магистральнойкабельной подсистемой здания (рисунок 26).

IC - промежуточный кросс; HC - горизонтальный кросс

Рисунок 26. Внутренняя магистральная кабельная подсистема(магистральная подсистема здания)

В состав внутреннеймагистральной кабельной подсистемы входит коммутационное оборудование всехпромежуточных кроссов и всех горизонтальных кроссов, фиксированные кабельныесегменты, а также коммутационные шнуры и кроссировочные перемычки,осуществляющие коммутацию сегментов магистральной подсистемы в промежуточномкроссе.

6.5. Главный кросс и промежуточные кроссы

В главном кроссе ипромежуточных кроссах используются два метода подключения активногооборудования к магистральной кабельной подсистеме и один метод - для пассивнойкоммутации между собой кабельных сегментов магистральной подсистемы.

Подробно методыкросс- и межсоединения описаны в разделе 5.

6.5.1. Кросс-соединение

В главном кроссе ипромежуточных кроссах для подключения активного оборудования с многопортовымиконнекторами к магистральной кабельной подсистеме и для пассивной коммутациимежду собой кабельных сегментов магистральной подсистемы должен применятьсяметод кросс-соединения.

6.5.2. Межсоединение

В главном кроссе ипромежуточных кроссах для подключения активного оборудования с однопортовымиконнекторами к магистральной кабельной подсистеме разрешено применение методамежсоединения.

В главном кроссе ипромежуточных кроссах запрещено применение метода межсоединения для пассивнойкоммутации между собой кабельных сегментов магистральной подсистемы.

6.6. Модели канала и постоянной линии вмагистральной кабельной подсистеме

В магистральнойкабельной подсистеме существуют две модели подключения - постоянная линия иканал.

В модель каналавключаются коммутационные шнуры и кроссировочные перемычки (кросс-соединение),а также аппаратные шнуры (кросс- и межсоединение). В модель постоянной линии входятдве единицы коммутационного оборудования, расположенные в кроссах, ификсированный кабель, соединяющий между собой это коммутационное оборудование.

В модель канала,кроме всех компонентов, входящих в состав постоянной линии, включеныаппаратные, коммутационные шнуры и кроссировочные перемычки, использующиеся дляпассивной коммутации магистральных кабельных линий и подключения активногооборудования в MC, IC и HC. Несмотря на то, что аппаратные шнуры входят всостав канала, элементом магистральной кабельной подсистемы они не являются,так как считаются принадлежностью активного оборудования.

6.7. Правила построения магистральных кабельныхподсистем

6.7.1. Общие правила

Магистральнаякабельная подсистема строится на основе базовой топологии "звезда" иограничена двумя уровнями иерархии. Двух уровней иерархии может оказатьсянедостаточно для охвата объектов, занимающих большие территории, или длябольшого числа зданий. В этих случаях всю территорию рекомендуется делить намелкие участки, для каждого из которых двухуровневая модель магистральнойкабельной системы должна быть достаточной. Объединение отдельных кабельныхсистем может быть выполнено с использованием технологий типов MAN, WAN или имподобных. В частности, рекомендуется применять этот подход при необходимостисоздания в системе более пяти промежуточных кроссов или географических размеровобъекта, превышающих 3 км в диаметре.

Магистральнаякабельная подсистема может содержать только один главный кросс.

Все горизонтальныекроссы соединяются с главным кроссом напрямую или через промежуточные кроссы.

Между любымгоризонтальным кроссом и главным кроссом должно быть не более одногокоммутационного центра - промежуточного кросса.

Между двумя любымигоризонтальными кроссами может быть не более трех коммутационных центров (IC,MC).

Коммутационныецентры магистральной кабельной подсистемы могут располагаться втелекоммуникационных (TR), аппаратных (ER) или городских вводах (EF).

6.7.2. Число точек коммутации

В магистральнойкабельной подсистеме на основе витой пары проводников (UTP/FTP/ScTP/SFTP) вмодели постоянной линии (рисунок 27) допускается наличие не более двух точеккоммутации (коннекторов):

1 - коннекторкоммутационного оборудования в главном кроссе или в промежуточном кроссе;

2 - коннекторкоммутационного оборудования в промежуточном кроссе (IC) или в горизонтальномкроссе.

Рисунок 27. Модель "постоянной линии" магистральнойкабельной подсистемы (внешней или внутренней) с двумя точками коммутации

В магистральнойкабельной подсистеме на основе витой пары проводников (UTP/FTP/ScTP/SFTP) вмодели канала (рисунок 28) допускается наличие не более четырех точеккоммутации (коннекторов):

1 -коннектор первой единицы коммутационного оборудования в главном или впромежуточном кроссе;

2 - коннектор второйединицы коммутационного оборудования в главном или в промежуточном кроссе;

3 - коннекторпервой единицы коммутационного оборудования в промежуточном или вгоризонтальном кроссе;

4 - коннекторвторой единицы коммутационного оборудования в промежуточном или вгоризонтальном кроссе.

Рисунок 28. Модель канала магистральной кабельной подсистемы счетырьмя точками коммутации

6.7.3. Специализированные устройства

Некоторые сетевыетехнологии и приложения требуют использования специализированных устройств, например,предназначенных для согласования импедансов, разветвления 4-парных кабелей надве или четыре отдельные физические линии и т.п.

Специализированныеустройства, предназначенные для поддержки работы конкретных приложений, недолжны использоваться как часть магистральной кабельной подсистемы, а в случаенеобходимости использования должны устанавливаться за пределами главного илипромежуточного кросса.

Монтаж подобныхспециализированных устройств за пределами магистральной кабельной подсистемысохраняет ее универсальность и независимость от конкретных приложений.

6.7.4. Шунтированные отводы

В магистральнойкабельной подсистеме не допускается использование шунтированных отводов по двумпричинам:

- нарушаетсяуниверсальность кабельной системы, так как на кабельных линиях, содержащихшунтированные отводы, может работать крайне ограниченное числотелекоммуникационных приложений;

- появление в линиидополнительного коннектора (точки коммутации) может привести к ухудшениюрабочих характеристик передачи.

6.7.5. Муфты

Муфты разрешеноиспользовать для сращивания кабельных сегментов длиной более 90 м,предназначенных для поддержки работы низкоскоростных телекоммуникационныхприложений (с рабочей полосой частот до 1 МГц). Должно быть не более трех муфт.

В магистральнойкабельной подсистеме на основе витой пары проводников муфты используют вследующих случаях:

- при переходе откабеля внешнего применения к кабелю внутреннего применения в городском вводе;

- при сращиваниипротяженных кабельных сегментов при сложных условиях прокладки или небольшойстроительной длине сегмента.

Не допускаетсяиспользование муфт для сращивания кабелей, предназначенных для поддержки работывысокоскоростных приложений и ограниченных длиной фиксированного сегмента 90 м,поскольку это может привести к деградации рабочих характеристик линии иликанала.

Для сращиванияволоконно-оптического кабеля разрешено использовать волоконно-оптические муфты,число которых должно определяться на основе допустимого бюджета мощностимагистральной волоконно-оптической линии любой длины.

Использованиеволоконно-оптических муфт может потребоваться в следующих случаях:

- при переходе откабеля внешнего применения к кабелю внутреннего применения в городском вводе;

- при переходе оттонкобуферных волокон (250 - 900 мкм) кабелей магистральной подсистемы наодносторонние коммутационные перемычки с помощью сварки или механическогосоединения в кроссах;

- при сращиваниипротяженных кабельных сегментов при сложных условиях прокладки или небольшойстроительной длине сегмента.

Не допускаетсяиспользование разветвителей.

6.8. Проектирование магистральной кабельнойподсистемы

При выбореконфигурации и проектировании магистральной кабельной подсистемы следуетпринимать во внимание следующие факторы:

- срок службымагистральной кабельной подсистемы рассчитан на период планирования - от 3 до10 лет, который значительно меньше срока службы всей кабельной системы -несколько десятилетий;

- к началупланируемого периода магистральная кабельная подсистема должна быть спроектированамаксимального размера, который может потребоваться в течение всего периодапланирования. Все изменения и расширения магистральной кабельной подсистемы втечение этого периода должны проходить без добавления дополнительных кабельныхлиний;

- доступ к внешниммагистральным линиям кабельной системы затруднен или ограничен, что следуетучитывать при выборе периода ее планирования, который будет болеепродолжительным;

- внешниемагистральные линии кабельной системы должны содержать набор всех типов средпередачи данных, которые могут потребоваться для планируемых приложений;

- припроектировании магистральных трасс и коммутационных центров следует избегатьмест возможного расположения источников электромагнитного излучения.

6.8.1. Среды передачи и коммутационное оборудование

Для использования вмагистральной кабельной подсистеме разрешены следующие типы сред передачи:

- 4-парные кабелина основе неэкранированной витой пары проводников (UTP) с волновымсопротивлением 100 Ом и рабочими характеристиками передачи категорий 5e и 6;

- 4-парные кабелина основе экранированной витой пары проводников (FTP/ScTP/SFTP) с волновымсопротивлением 100 Ом и рабочими характеристиками передачи категорий 5e и 6;

- многопарныекабели на основе неэкранированной витой пары проводников (UTP) с волновымсопротивлением 100 Ом и рабочими характеристиками передачи категорий 3 и 5;

- многопарныекабели на основе экранированной витой пары проводников (FTP/ScTP/SFTP) сволновым сопротивлением 100 Ом и рабочими характеристиками передачи категорий 3и 5;

- многомодовыеволоконно-оптические кабели с размерами сердечника/оболочки 50/125 мкм;

- многомодовыеволоконно-оптические кабели с размерами сердечника/оболочки 62,5/125 мкм;

- одномодовыеволоконно-оптические кабели с размерами сердечника/оболочки 9/125 мкм.

Многопарные кабелина основе витой пары проводников с рабочими характеристиками передачи категорий3 и 5 предназначены для передачи сигналов низкоскоростных приложений, таких каканалоговая и цифровая телефония.

Исключение из приведенныхвыше правил представляют многопарные кабели для внешней прокладки, рабочиехарактеристики которых не выходят за рамки 1 и 2 уровней. Такие кабелиизготавливают на основе одножильных медных проводников калибров 19 AWG (0,9мм), 22 AWG (0,64 мм), 24 AWG (0,5 мм) или 26 AWG (0,4 мм) в термопластиковойизоляции, и они предназначены для передачи сигналов приложений передачи речи инизкоскоростных данных (кабели типа OSP) или приложений передачи речи,высокоскоростных данных и видео (широкополосные кабели типа BBOSP).

Требования ирекомендации, распространяющиеся на среды передачи и коммутационноеоборудование магистральной кабельной подсистемы, приведены в разделе 4.

6.8.2. Расстояния

Расстояния вмагистральной кабельной подсистеме зависят от конкретных типов приложений исреды передачи.

Под расстояниемподразумевается физическая длина кабеля (по внешней оболочке) между точками еготерминирования в кроссах.

Максимальнодопустимые расстояния в магистральной кабельной подсистеме должны бытьограничены:

- при средепередачи на основе витой пары проводников:

800 м - между MC иHC;

300 м - между IC иHC;

100 м - между MC иHC, IC и HC, или MC и IC в том случае, если магистральная подсистемапредназначена для поддержки работы высокоскоростных приложений (с рабочейполосой частот свыше 1 МГц);

- при средепередачи на основе многомодовых оптических волокон 50/125 и 62,5/125 мкм:

2000 м - между MC иHC;

300 м - между IC иHC;

- при средепередачи на основе одномодового оптического волокна:

5000 м - между MC иHC;

300 м - между IC иHC.

В тех случаях,когда расстояние между HC и IC меньше максимально допустимого, оно может быть соответственноувеличено. Тем не менее необходимо иметь в виду, что суммарное расстояние междуHC и MC не должно быть более установленных максимальных пределов.

Для определениямаксимально допустимых расстояний используется модель канала (с учетом коммутационныхи аппаратных шнуров).

Ограничениемаксимально допустимого расстояния внутренней магистральной подсистемы (IC иHC) в 300 м носит административный характер и вызвано сложностьюцентрализованного администрирования объекта, горизонтальные кроссы которогоудалены более чем на 300 м от промежуточного кросса.

При определенииобщей длины канала магистральной кабельной подсистемы должно учитыватьсярасстояние от городского ввода до MC.

Для сокращениярасстояний в магистральной кабельной подсистеме рекомендуется располагать MC вгеографическом центре кабельной системы.

Минимальная длинакабеля магистральной подсистемы на основе витой пары проводников с рабочимихарактеристиками категорий 5e и 6 должна составлять 15 м, что обеспечиваетнормальные условия функционирования телекоммуникационных приложений в короткихкабельных линиях, когда близкое расположение единиц коммутационногооборудования относительно друг друга отрицательно влияет на такие параметры,как возвратные потери (RL) и NEXT (эффект резонансных отражений). При этомизлишки кабеля (создаваемые для обеспечения минимально требуемой длины 15 м)следует укладывать в виде запаса в кроссах или в трассах магистральнойподсистемы. Запас кабеля предпочтительно хранить в виде "U"-образныхпетель с соблюдением минимального радиуса изгиба. Петли в виде "8" сбольшим радиусом также могут обеспечить хорошие результаты. Не рекомендуетсяхранить запас кабеля в виде бухты небольшого диаметра (до 30 см).

С целью обеспеченияв будущем возможности выполнения изменений конфигурации магистральной кабельнойподсистемы рекомендуется в кроссах оставлять запас (3 м) кабеля на основе витойпары проводников и волоконно-оптического кабеля.

Запас кабеля долженучитываться в общей длине сегментов магистральной кабельной подсистемы.

Максимально длинааппаратных и коммутационных шнуров в магистральной кабельной подсистеме должнабыть ограничена:

- для средыпередачи на основе витой пары проводников:

5 м - суммарнаядлина аппаратных и коммутационных шнуров в MC или IC в том случае, еслимагистральная подсистема предназначена для поддержания работы высокоскоростныхприложений (с рабочей полосой частот свыше 1 МГц);

20 м - длинакоммутационных шнуров в MC или IC в том случае, если магистральная подсистемапредназначена для поддержания работы низкоскоростных приложений (с рабочейполосой частот до 1 МГц);

30 м - длинааппаратных шнуров в MC или IC в том случае, если магистральная подсистемапредназначена для поддержания работы низкоскоростных приложений (с рабочейполосой частот до 1 МГц);

- для средыпередачи на основе одномодовых и многомодовых оптических волокон 50/125 и62,5/125 мкм:

20 м - длинакоммутационных шнуров в MC или IC;

30 м - длинааппаратных шнуров в MC или IC.

В магистральнойкабельной подсистеме на основе витой пары проводников, предназначенной дляподдержания работы высокоскоростных телекоммуникационных приложений (с рабочейполосой частот свыше 1 МГц), с целью повышения гибкости и удобства подключенияактивного оборудования разрешается увеличивать суммарную длину коммутационных иаппаратных шнуров в кроссах до 27 м в случае, если длина фиксированного кабеляне превышает 70 м.

6.9. Монтаж

Магистральнаякабельная подсистема должна быть установлена (смонтирована) в полномсоответствии с требованиями, правилами и рекомендациями раздела8.

6.10. Администрирование

Магистральнаякабельная подсистема должна проходить администрирование в полном соответствии стребованиями раздела 9.

6.11. Защита

Телекоммуникационныесистемы заземления и уравнивания потенциалов, экранирования, защиты отэлектромагнитных помех (EMI), электромагнитной совместимости (EMC) и защиты отпиковых напряжений и паразитных токов должны быть спроектированы и установленыв полном соответствии с требованиями нормативных документов.

7. Телекоммуникационные пространства и помещения

7.1. Рабочее место

7.1.1. Общие положения

Рабочими местами (WA)называют пространства в здании, где пользователи взаимодействуют стелекоммуникационными устройствами. Особенностью проектирования рабочего местаявляется поиск наиболее удобного варианта как для работы пользователей, так идля нормального функционирования телекоммуникационного оборудования.

Компоненты рабочегоместа располагают между точкой окончания горизонтальной кабельной подсистемы нателекоммуникационной розетке и активным оборудованием рабочего места. Кактивному оборудованию рабочего места относят электронные устройства, такие кактелефонные аппараты, терминалы систем обработки данных, компьютеры и другие.Эффективность кабельной системы рабочего места оказывает значительное влияниена работу распределительной системы. Особенностью кабельной системы рабочегоместа является ее непостоянство и возможность довольно легко вносить в нееизменения.

К элементамрабочего места относятся:

-телекоммуникационная розетка или многопользовательская телекоммуникационнаярозетка;

- аппаратные кабели(шнуры);

- адаптеры,конвертеры, разветвители;

-телекоммуникационное оборудование (телефонные аппараты, компьютеры, модемы,терминалы и т.п.).

Активноетелекоммуникационное оборудование и адаптеры (конвертеры, разветвители) несчитаются частью телекоммуникационной кабельной системы.

7.1.2. Кабельная система

7.1.2.1.Телекоммуникационная розетка

Телекоммуникационныерозетки служат для подключения активного телекоммуникационного оборудованияпользователей на рабочих местах и являются физическим окончанием горизонтальнойкабельной подсистемы. Телекоммуникационная розетка одновременно являетсяэлементом и горизонтальной кабельной подсистемы, и рабочего места.

Телекоммуникационныерозетки, используемые на рабочих местах, должны соответствовать требованиям,приведенным в 4.2.

Кабелигоризонтальной подсистемы прокладывают на рабочие места в избыточном количествес целью создания запаса для возможных подключений в будущем. Окончания такихнетерминированных кабелей должны укладываться в скрытых местах в зонерасположения рабочего места (за фальшстеной, в пространстве фальшпотолка илифальшпола и т.д.) или в монтажных коробках розеток, закрытых глухими крышками.

Кабелигоризонтальной подсистемы, проложенные до рабочих мест и не терминированные нателекоммуникационных розетках, не входят в состав СКС.

Телекоммуникационныерозетки на основе витой пары проводников

Все 4-парные кабелигоризонтальной подсистемы должны быть терминированы на коннекторахвосьмипозиционных модульных гнезд рабочих мест, на одном коннекторетелекоммуникационной розетки или многопользовательской телекоммуникационнойрозетки на рабочем месте.

Схемы разводкителекоммуникационной розетки должны соответствовать T568A или T568B.

На рисунке 29показано назначение контактов гнезда телекоммуникационной розетки для схемразводки T568A и T568B. Цвета проводников приведены относительно схемыцветового кодирования 4-парного кабеля горизонтальной подсистемы.

Рисунок 29. Назначение контактов в схемах разводки T568A и T568B

Допускаетсяодновременно использование в одной СКС двух схем разводки, но вследствиевозможных ошибок при монтаже, эксплуатации и подключении активного оборудованияк кабельной системе не рекомендуется.

С точки зренияэлектрической проводимости разъемы со схемами разводки T568A и T568B ничем неотличаются друг от друга и могут быть взаимозаменяемы при условии использованияна обоих концах линии коннекторов с одинаковой схемой разводки.

Волоконно-оптическиетелекоммуникационные розетки

Втелекоммуникационной розетке на рабочем месте могут использоваться адаптерыразличных типов. Все они должны соответствовать требованиям раздела 4. Вкачестве образца для иллюстрации правил настоящего стандарта далее используютсядуплексные адаптеры типа SC (568SC).

Волоконно-оптическиекабели горизонтальной подсистемы должны быть терминированы на рабочем месте вдуплексной телекоммуникационной розетке.

Втелекоммуникационных розетках на рабочих местах также рекомендуетсяиспользовать адаптеры типа SC или LC.

Втелекоммуникационных розетках на рабочих местах не рекомендуется использоватьадаптеры типа ST. Их применение рекомендуется ограничить случаями, когдаволоконно-оптическое оборудование с разъемами типа ST уже установлено вкабельной системе.

С целью унификациикабельной инфраструктуры и упрощения ее обслуживания в одной кабельной системерекомендуется использовать один тип волоконно-оптического адаптера для всехтелекоммуникационных розеток на всех рабочих местах.

Конструкцияадаптеров должна соответствовать требованиям к монтажным размерам, определенным[1].Многомодовые волоконно-оптические коннекторы и адаптеры (или видимую часть ихкорпуса) идентифицируют бежевым цветом, одномодовые волоконно-оптическиеконнекторы и адаптеры (или видимую часть их корпуса) - голубым цветом.

Две позициидуплексных волоконно-оптических коннекторов и соответствующих адаптеров должныобозначаться как "позиция A" и "позиция B". Адаптер долженобеспечивать логический кроссовер пар волокон при сопряжении двух коннекторов.Позиции "A" и "B" могут быть обозначены как заводскоймаркировкой на предприятии-изготовителе, так и в полевых условиях при монтажекабельной системы.

Аппаратные шнурырабочего места

Аппаратные шнуры наоснове витой пары проводников и волоконно-оптические аппаратные шнуры,используемые для подключения активного оборудования к телекоммуникационнойрозетке на рабочем месте в модели канала горизонтальной кабельной подсистемы,должны соответствовать требованиям 4.3.

Кабельная системарабочего места может меняться в зависимости от конкретного приложения. Наиболеераспространенным решением является шнур с одинаковыми коннекторами на обоихконцах. К другим часто используемым вариантам подключения активногооборудования относятся:

-специализированный кабель или адаптер в случае активного оборудования с типомконнектора, отличным от типа коннектора телекоммуникационной розетки;

-"Y"-адаптер, используемый для разветвления 4-парных кабелей на двеили четыре отдельные физические линии (подача нескольких сервисов на рабочееместо по одному кабелю горизонтальной подсистемы);

- пассивные адаптеры,используемые для сопряжения кабелей разнородных типов, используемых вгоризонтальной подсистеме и для подключения активного оборудования;

- активныеадаптеры, необходимые для подключения устройств с разными схемами сигнализации;

- адаптеры,служащие для перемещения пар с целью создания совместимости схем разводкимеханических интерфейсов;

- согласующиерезисторы терминалов ISDN.

Применение разныхкабельных адаптеров может оказать существенное отрицательное влияние нарезультирующие рабочие характеристики кабельной системы (канала передачи). Поэтой причине перед использованием следует проверить их на совместимость скабельной системой, активным оборудованием и приложениями.

Специализированныеустройства, предназначенные для поддержания работы конкретных приложений, недолжны использоваться как часть горизонтальной кабельной подсистемы и, в случаенеобходимости применения, должны устанавливаться за пределамителекоммуникационной розетки.

7.1.3. Телекоммуникационные трассы и пространства

7.1.3.1. Местамонтажа телекоммуникационных розеток

Телекоммуникационнаярозетка - узел, состоящий, как минимум, из трех элементов: установочнойкоробки, монтажной рамки и коннектора.

Коннектор, илимодуль (розеточный модуль), представляет собой телекоммуникационное гнездо, установленноев корпус модуля или на его печатную плату и соединенное электрически с гнездомконнектора типа IDC, предназначенное для терминирования кабелей горизонтальнойподсистемы.

Телекоммуникационнаярозетка может состоять из одного и более коннектора.

Монтажная рамка,которая часто одновременно служит и декоративной лицевой панелью, служит длямонтажа модуля в установочной коробке.

Установочнаякоробка телекоммуникационной розетки служит местом перехода между кабелемгоризонтальной подсистемы и аппаратным кабелем рабочего места. Наиболеераспространенные варианты монтажа установочных коробок:

- в стене или настене (или на любой пригодной для монтажа поверхности);

- на периметральнойтрассе (кабельном коробе);

- на мебельнойтрассе;

- на гибком шланге.

Телекоммуникационнаярозетка должна быть надежно закреплена на запланированном месте с помощьюсредств и методов, определенных инструкциями изготовителя, и обеспечиватьзащиту окончаний, поддержание требуемых радиусов изгиба и хранениерекомендуемого запаса кабеля горизонтальной подсистемы.

Плотность монтажарозеток

Как минимум однаустановочная коробка для монтажа телекоммуникационных розеток должна бытьотведена на каждое рабочее место.

При планированиимест расположения телекоммуникационных розеток рекомендуется использоватьсреднее значение площади рабочего места в 10 м².

Если требованияконечного пользователя или определенных норм устанавливают площадь рабочихмест, плотность их расположения должна быть соответственно изменена. В техместах зданий, где впоследствии будет трудно устанавливать дополнительныетелекоммуникационные коробки и розетки, рекомендуется планировать как минимумдва отдельных места расположения розеток с учетом создания максимальновозможной гибкости при выполнении изменений в конфигурации рабочего места.

Правила выбора местрасположения розеток

Места расположениятелекоммуникационных розеток рекомендуется координировать с офисным планомрасположения мебели.

На рабочем местезапрещена открытая прокладка (вне закрытых трасс) кабеля горизонтальнойподсистемы до установочной телекоммуникационной коробки/розетки.

Розетки офиснойсистемы электроснабжения рекомендуется устанавливать вблизи установочнойкоробки телекоммуникационной розетки (например, в пределах 1 м).

Рекомендуетсямонтировать телекоммуникационные розетки на одной высоте с розетками системыэлектроснабжения за исключением специальных помещений, высота розеток системыэлектроснабжения в которых регламентируется соответствующими нормами.

Телекоммуникационнуюрозетку рекомендуется устанавливать на расстоянии не более стандартной длиныаппаратного шнура активного оборудования рабочего места от места егорасположения.

Трассы ипространства офисной мебели

Коэффициентзаполнения мебельной трассы рассчитывают в процентах делением суммарной площадипоперечного сечения кабелей на площадь поперечного сечения трассы в самом"узком" ее месте. На стадии проектирования системы мебельных трассдолжен использоваться коэффициент заполнения 40%. Допускается увеличение заполнениятрассы до 60% в случае незапланированных дополнений.

Назначение коэффициента заполнения оказывают влияние такие факторы, какспиралевидное пространственное расположение кабелей в канале, места сопряжениятрасс, допустимые радиусы изгиба кабелей и пространство, занимаемое розетками иконнекторами. Предпочтительным методом определения реальной емкости мебельнойтрассы является пробный монтаж.

Мебельные каналы,используемые для прокладки телекоммуникационных кабельных систем, должныобеспечивать площадь поперечного сечения как минимум 10 см². Этаплощадь рассчитана на использование типовых 4-парных кабелей при коэффициентезаполнения 33%.

Минимальный размертрассы должен определяться на основе требования к радиусу изгиба кабелей - 25мм при максимально допустимом коэффициенте заполнения. В большинстве мебельныхтрасс кабель может монтироваться методом укладки, а не протягивания, в такихслучаях не требуется использования скругленных углов и поворотов.

Периметральныетрассы

Практическаяемкость телекоммуникационной кабельной системы, которую можно достичь впериметральных трассах в зависимости от требований к радиусу изгиба кабеля,должна составлять от 20% до 40% заполнения. Расчет требуемого размера трассывыполняют делением суммарной площади поперечного сечения всех кабелей надопустимый коэффициент заполнения.

В поверхностныхкоробах радиус изгиба кабелей должен составлять не менее 25 мм при максимальнодопустимом коэффициенте заполнения. Для кабелей отдельных типов и сложныхусловий монтажа могут потребоваться более жесткие требования к радиусам ихизгиба.

На стадиипроектирования систем коробов должен использоваться максимально допустимыйкоэффициент заполнения 40%. Впоследствии допускается увеличение заполнениятрассы до 60% в случае незапланированных дополнений.

Центры управления,пультовые, приемные

Такие специфическиерабочие места, как центры управления (диспетчерские), пультовые различныхсистем здания (например, системы безопасности) и приемные, предъявляют жесткиетребования к телекоммуникационному оборудованию. К таким зонам обслуживания,как правило, подходит большое число разнообразных кабелей, при этом выделеннуютелекоммуникационную трассу рекомендуется прокладывать от телекоммуникационной,аппаратной или городского ввода.

7.2. Телекоммуникационная

7.2.1. Общие положения

Телекоммуникационныевыполняют множество разнообразных функций в кабельной системе и в иерархическойструктуре телекоммуникационной кабельной системы здания выделяются вподсистему.

Основное назначениетелекоммуникационной - обеспечение специально оборудованного пространства длятерминирования кабелей горизонтальной и магистральной подсистем накоммутационном оборудовании кроссов. Использование методов кросс-соединения имежсоединения при коммутации с помощью шнуров позволяет гибко осуществлятьсоединения с целью подачи различных сервисов на телекоммуникационные розетки.Коммутационное оборудование и коммутационные шнуры, используемые для этихцелей, составляют горизонтальный кросс.

Втелекоммуникационной также могут располагаться промежуточные кроссы и главныйкросс. С целью создания сетевых топологий типа "кольцо","шина" или "дерево" в телекоммуникационных могутсоздаваться кросс-соединения между сегментами магистральной подсистемы длясоздания прямых связей между несколькими телекоммуникационными.Телекоммуникационная обеспечивает средства для администрирования и трассировкиаппаратных кабелей и шнуров, соединяющих горизонтальный кросс с активнымтелекоммуникационным оборудованием. В некоторых случаях в телекоммуникационноймогут располагаться демаркационная точка (DP) и средства защиты внешних линий.

Одна из основныхфункций телекоммуникационной - обеспечение контролируемого микроклимата длянормальной работы активного и пассивного телекоммуникационного оборудования.

7.2.2. Кабельная система

7.2.2.1. Общиеположения

Кабелигоризонтальной и магистральной подсистем должны быть терминированы втелекоммуникационной на коммутационном оборудовании, отвечающем требованиям 4.2.

Запрещеноперемещение точек терминирования кабелей горизонтальной и магистральнойподсистем в телекоммуникационной с целью внесения штатных изменений в схемукоммутации. Для подобных целей должны использоваться коммутационные иаппаратные шнуры.

7.2.2.2.Кросс-соединения и межсоединения

В горизонтальномкроссе, расположенном в телекоммуникационной, для подключения активногооборудования с многопортовыми коннекторами к горизонтальной кабельной подсистемеи для пассивной коммутации между собой кабельных сегментов горизонтальной имагистральной подсистем должны применяться методы кросс-соединения имежсоединения (5.1.1.3).

7.2.3. Телекоммуникационные трассы и пространства

7.2.3.1. Общиеположения

Телекоммуникационнаярассматривается как точка доступа на каждом этаже к трассам магистральной игоризонтальной подсистем.

Помещениетелекоммуникационной должно быть спроектировано с целью обеспечения установкиактивного телекоммуникационного оборудования, коммутационного оборудования длятерминирования кабелей горизонтальной и магистральной подсистем, а такжекоммутационной кабельной системы (коммутационных и аппаратных шнуров).

Рекомендуетсярасполагать телекоммуникационную как можно ближе к центру обслуживаемой ею зоныэтажа (этажей) и предпочтительно в центре здания.

При проектированиителекоммуникационной должны быть учтены все необходимые нормы (электрические,строительные, санитарные и т.п.).

7.2.3.2.Правила и процедуры проектирования

Функциональноеназначение

Пространствотелекоммуникационной должно быть предназначено только для обеспечения работытелекоммуникационных систем и сопутствующих им сервисных систем.

Втелекоммуникационной не допускается размещать оборудование системэлектроснабжения, не относящихся к телекоммуникационным системам, иоборудование посторонних сервисов здания (например, систем водоснабжения,управления микроклиматом здания и т.п.).

Расположение иразмеры

Телекоммуникационнуюрекомендуется располагать на одном этаже с обслуживаемыми ею рабочими местами.

Рабочие местадолжны обслуживаться горизонтальным кроссом, расположенным втелекоммуникационной на том же или на смежном с ними этаже.

При стандартнойплощади рабочего места 10 м² рекомендуемые минимальные размерытелекоммуникационной можно определить по таблице 9.

Таблица 9

Рисунок 30 дает представление о типовой конфигурации помещениятелекоммуникационной.

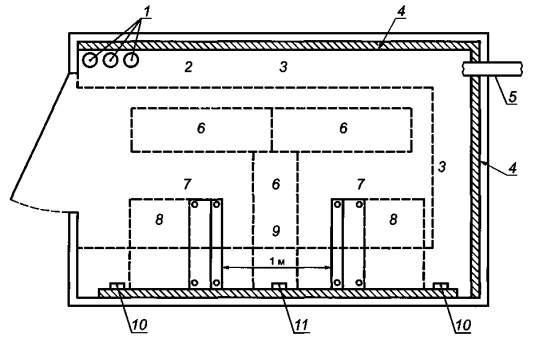

1 - три рукавадиаметром 100 мм каждый (минимальное условие); 2 - распределительная система; 3- лестничный кабельный лоток; 4 - монтажная плита, ДСП 20 мм; 5 - система связителекоммуникационных, кондуит, калибр как минимум 3 (78 мм); 6 - потолочныйсветильник; 7 - аппаратная стойка; 8 - пространство доступа к питанию и системезаземления; 9 - технологическое пространство доступа; 10 - питаниеоборудования; 11 - вспомогательное питание

Рисунок 30

Дополнительныетелекоммуникационные на этаже из расчета - одна на каждые 1000 м²обслуживаемого пространства рекомендуется обеспечивать, если:

- площадь зоныобслуживания этажа превышает 1000 м²;

- длинагоризонтальной кабельной подсистемы больше 90 м.

Магистральные связимежду телекоммуникационными

С целью созданиягибкой распределительной инфраструктуры магистральные связи между несколькимителекоммуникационными, расположенными на одном этаже, рекомендуетсяустанавливать с помощью телекоммуникационной трассы, эквивалентной как минимумодному кондуиту калибра 3 (78 мм).

Нагрузка наперекрытие

Рекомендуетсярасполагать телекоммуникационные в зонах этажа, обладающих минимальнымипоказателями нагрузки на перекрытие 2,4 кПа (0,025 кг × с/см²) и учитывать возможностьустановки телекоммуникационного оборудования с определенной суммарной массой вконкретной зоне этажа.

При проектированиителекоммуникационной и установке в ней телекоммуникационного оборудования взоне ее расположения должны быть соблюдены требования к нагрузкам наперекрытие.

Оборудованиепомещения

Стены, пол ипотолок

Для обеспечениявозможности эффективного и экономичного настенного монтажа оборудованиярекомендуется устанавливать как минимум на две стены телекоммуникационноймонтажные панели, изготовленные из клееной фанеры, ДСП или аналогичного имматериала, толщиной 20 мм, без пустот, высотой 2,5 м, способных выдержать массуоборудования. Предпочтительно использовать панели из материала, обладающегопротивопожарными характеристиками, или наносить на них огнезащитное покрытие.

С целью созданиягибкой распределительной системы использование фальшпотолков втелекоммуникационной не рекомендуется по следующим причинам:

- фальшпотолокзначительно уменьшает пространство, в котором могут быть установленыраспределительные системы на основе кабельных лотков;

- фальшпотолокуменьшает высоту расположения светильников, что приводит к менее равномерномуосвещению и перекрытию световых потоков кабельными трассами, монтажнымистойками и кабинетами (шкафами) при близком их расположении к светильникам;

- фальшпотолокявляется эффективным накопителем и источником пыли;

- фальшпотолокувеличивает риск механического повреждения установленного оборудованиявследствие падения элементов его конструкции.

Полы, стены ипотолки в телекоммуникационных рекомендуется обрабатывать средствами,препятствующими оседанию и накоплению пыли. Окончательную отделку поверхностейжелательно выполнять в светлых тонах для улучшения условий освещенности.

Освещение

Качество освещенияв значительной степени влияет как на число ошибок, совершаемых монтажниками,так и на общее качество монтажа системы. Расположение осветительных приборовдолжно обеспечивать на всех рабочих местах уровень освещенности не менее 500лк.

Выполнение этогоправила может быть достигнуто расположением светильников на высоте не менее 2,5м над уровнем чистого пола, координированием расположения светильниковотносительно кабельных лотков, аппаратных стоек и кабинетов и выбором типа иформы светильников. Следует иметь в виду, что люминесцентные лампы, обеспечиваясравнительно высокие показатели освещенности, обладают крайне отрицательнымисвойствами создания электромагнитных помех.

Выключателиосветительных устройств рекомендуется располагать непосредственно при входе впомещение телекоммуникационной.

С целью избежаниянаводок рекомендуется подключать осветительные устройства к электрическимфидерам, не связанным с питанием активного телекоммуникационного оборудования вTR.

Дверь

С целью обеспечениядоставки телекоммуникационного оборудования рекомендуется, чтобы минимальныеразмеры двери в телекоммуникационной составляли 90 см в ширину и 2 м в высоту,дверь не должна иметь порога, должна открываться наружу, быть раздвижной илисъемной, а также оборудованной замком для ограничения доступа - вход только дляавторизованного персонала.

Электроснабжение

Для обеспеченияактивного оборудования электропитанием в телекоммуникационной рекомендуетсяустанавливать как минимум две выделенные, неотключаемые электрические розеткипеременного тока 20 А номинальным напряжением 220 В, питаемые от разныхфидеров.

Кроме розетоктехнологического питания, предназначенных для активного оборудования,рекомендуется устанавливать бытовые розетки с интервалом 2 м по периметру стентелекоммуникационной на высоте, не мешающей проведению работ на настенномкоммутационном оборудовании, для подключения таких устройств, как тестеры,монтажный электроинструмент и т.п.

При наличии вздании или на этаже источников резервного питания рекомендуется подключать кним систему электроснабжения телекоммуникационной с помощью автоматическогопереключения.

Система заземления

Система защитногозаземления телекоммуникационной должна соответствовать требованиямсоответствующих норм.

Для обеспечениянормального функционирования телекоммуникационных систем рекомендуетсяобеспечивать в телекоммуникационной доступ к телекоммуникационной системезаземления и уравнивания потенциалов.

Вводы втелекоммуникационную

С целью упрощенияпроцедур монтажа кабельной системы рекомендуется рукава и проемы трассмагистральной и горизонтальной подсистем устанавливать на стороне двери втелекоммуникационную, как это показано на рисунке30.

Трассы не должныоставаться открытыми, за исключением времени выполнения процедур монтажакабельной системы, и должны быть закрыты противопожарными заглушками всоответствии с требованиями соответствующих норм.

Меры безопасности ипожарной защиты

Предпочтительнорасполагать телекоммуникационную на этаже в месте входа или выхода.

В случаеиспользования телекоммуникационной несколькими арендаторами доступ в помещениедолжен контролировать владелец здания или его представитель.

Системы пожарнойзащиты в телекоммуникационной должны быть обеспечены соответствующими нормами.

С цельюпредотвращения случайного срабатывания головки спринклеров рекомендуетсязакрывать защитными сетчатыми колпаками.

Контроль иуправление микроклиматом

При проектированиителекоммуникационной рекомендуется включать в проект систему контроля иуправления микроклиматом для поддержания в помещении температуры и уровнявлажности, необходимых для нормального функционирования активного телекоммуникационногооборудования. Рекомендуемый режим работы системы управления микроклиматом - 24ч, 365 дней.

Рекомендуетсяподдерживать в телекоммуникационной избыточное давление со сменой всей массывоздуха в течение одного часа.

В случае наличия вздании или на этаже источников резервного питания рекомендуется подключить кним систему управления микроклиматом телекоммуникационной с помощьюавтоматического переключения.

Телекоммуникационныенебольших зданий и альтернативные помещения

В зданиях ссуммарной площадью зоны обслуживания до 500 м², на этажах с площадьюзоны обслуживания до 100 м², а также в тех случаях, когда нетвозможности отвести для телекоммуникационной отдельное помещение на этаже, рольтелекоммуникационных могут выполнять небольшие шкафы (например, встроенные) иаппаратные кабинеты (напольные и настенные) при условии обеспечения их защитыот несанкционированного доступа, расположения в строго фиксированном месте исоблюдения соответствующих норм (например, электрических и санитарных).

Рекомендуется,чтобы аппаратные шкафы и кабинеты, используемые в качестветелекоммуникационных, соответствовали всем требованиям и рекомендациям,определенным для телекоммуникационных в настоящем разделе.

Рекомендуемыеминимальные размеры телекоммуникационной в зоне обслуживания до 500 м²:на основе встроенных стенных шкафов должны составлять 1200 мм в глубину и 1200мм в ширину; на основе мелких шкафов - 600 мм в глубину и 2500 мм в ширину.

7.3. Аппаратная

7.3.1. Общие положения

Аппаратные (ER)отличаются от телекоммуникационных в основном тем, что они предназначены дляразмещения большого числа и крупных единиц активного телекоммуникационногооборудования. Аппаратные могут также совмещать функции телекоммуникационных игородских вводов.

Аппаратная представляетсобой среду с контролируемыми параметрами, служащую для установки активноготелекоммуникационного оборудования, коммутационного оборудования, муфт,элементов системы заземления и уравнивания потенциалов и средств защиты.

Основнымназначением аппаратной является обеспечение специально оборудованногопространства для терминирования кабелей магистральной подсистемы накоммутационном оборудовании главного и промежуточного кроссов.

В аппаратной можетрасполагаться горизонтальный кросс, обслуживающий рабочие места, расположенныена одном этаже с аппаратной.

В некоторых случаяхв аппаратной могут располагаться демаркационная точка (DP) и средства защитывнешних линий.

Аппаратнаяобеспечивает средства для администрирования и трассировки аппаратных кабелей ишнуров, соединяющих кроссы с активным телекоммуникационным оборудованием.

7.3.2. Кабельная система

7.3.2.1. Общиеположения

Аппаратная можетсодержать главный и промежуточный кроссы, а также, в качестве частного случая,- горизонтальный кросс.

Аппаратнаяобеспечивает средства для администрирования и трассировки аппаратных кабелей ишнуров, соединяющих главный, промежуточный или горизонтальный кроссы с активнымтелекоммуникационным оборудованием.

В некоторых случаяхв аппаратной могут располагаться окончания и точки терминирования кабельныхлиний сети поставщиков сервиса (например, местной АТС), кабельной системыкампуса и вспомогательных телекоммуникационных систем, находящихся в подчиненииу администратора кабельной системы на территории владельца.

Кабелигоризонтальной и магистральной подсистем должны быть терминированы в аппаратнойна коммутационном оборудовании, отвечающем требованиям, изложенным в 4.2.

Запрещеноперемещение точек терминирования кабелей горизонтальной и магистральнойподсистем в аппаратной с целью внесения штатных изменений в схему коммутации.Для подобных целей должны использоваться коммутационные и аппаратные шнуры.

7.3.2.2.Кросс-соединения и межсоединения

В главном,промежуточном и горизонтальном кроссах, расположенных в аппаратной, дляподключения активного оборудования с многопортовыми коннекторами кгоризонтальной и магистральной кабельным подсистемам и для пассивной коммутациимежду собой кабельных сегментов должен применяться метод кросс-соединения (см. 2.12).

В главном,промежуточном и горизонтальном кроссах, расположенных в аппаратной, дляподключения активного оборудования с однопортовыми коннекторами кгоризонтальной и магистральной кабельным подсистемам разрешено применениеметода межсоединения (см. 2.13).

7.3.3. Телекоммуникационные трассы и пространства

7.3.3.1. Общиеположения

Аппаратная являетсяместом централизованного расположения активного телекоммуникационного оборудования(например, УАТС, вычислительных комплексов, коммутаторов видеосистем).Аппаратная может также выполнять функции телекоммуникационной и городскоговвода.

Помещениеаппаратной должно быть спроектировано и оборудовано с целью обеспеченияустановки активного телекоммуникационного оборудования, коммутационногооборудования для терминирования кабелей горизонтальной и магистральнойподсистем, а также коммутационной кабельной системы (коммутационных иаппаратных шнуров).

Рекомендуетсярасполагать аппаратную как можно ближе к центру обслуживаемого ею здания ипредпочтительно в области его ядра.

При проектированииаппаратной должны быть учтены соответствующие нормы (электрические,строительные, санитарные и т.п.).

7.3.3.2.Правила и процедуры проектирования

Функциональноеназначение

Пространствоаппаратной должно быть предназначено только для обеспечения работытелекоммуникационных систем и сопутствующих им сервисных систем. Запрещеноразмещать в аппаратной оборудование систем электроснабжения, не относящихся ктелекоммуникационным системам, и оборудование посторонних сервисов здания(например, систем водоснабжения, управления микроклиматом здания и т.п.).

Допускаетсярасполагать в аппаратной оборудование систем контроля и управлениямикроклиматом и источники бесперебойного питания (ИБП) мощностью до 100 кВ · А, обслуживающие телекоммуникационноеоборудование, установленное в аппаратной. ИБП мощностью свыше 100 кВ · А должны быть расположены в отдельныхпомещениях.

Расположение иразмеры

При выборе местарасположения аппаратной следует, в первую очередь, избегать помещений здания,окруженных структурными элементами (например, лифтовые шахты, ядро здания,внешние и внутренние капитальные стены, способные ограничить возможноерасширение пространства аппаратной). Желательно располагать аппаратную какможно ближе к месту расположения трасс магистральной подсистемы.

Доступ в помещениеаппаратной в случае ее использования несколькими арендаторами долженконтролироваться владельцем здания или его представителем.

Следует предусматриватьвозможность доступа в помещение аппаратной для доставки крупного оборудования.Активное телекоммуникационное оборудование может иметь большие габаритныеразмеры и обладать значительной массой, что требует специальных мерпредосторожности при транспортировке и установке, поэтому при выборе местарасположения аппаратной должны быть учтены следующие условия:

- удобство подходак аппаратной при доставке оборудования;

- уклон подъездногопути. Как правило, для полностью собранного аппаратного кабинета (шкафа)максимально допустимый угол наклона составляет 8°;

- ширина проходов икоридоров на пути в аппаратную;

- использованиелестничных пролетов при доставке и предельно допустимые нагрузки на них;

- предельнодопустимые нагрузки на перекрытия в тех местах здания, по которым оборудованиебудет доставляться в аппаратную;

- необходимостьиспользования подъемного оборудования.

Размеры аппаратноймогут быть определены на основании данных о том оборудовании, которое будет вней установлено. В расчет следует принимать не только площадь пола, занимаемуюкакой-либо единицей оборудования, но и пространство доступа, проходы ивыделяемую оборудованием тепловую мощность. Также рекомендуется учитыватьвозможность увеличения числа оборудования в будущем.

В тех случаях,когда площадь аппаратной будет использоваться не только для размещенияактивного оборудования, но и для размещения коммутационных полей кроссов иоборудования городского ввода, она должна быть соответствующим образомувеличена.

Когда на стадиипроектирования аппаратной неизвестно, какое оборудование будет в нейустановлено впоследствии (например, при проектировании нового здания общегоназначения), следует руководствоваться приведенными ниже правилами.

При проектированииаппаратной рекомендуется рассчитывать ее площадь таким образом, чтобы на каждые10 м² обслуживаемого пространства, занятого рабочими местами,приходилось по 0,07 м² площади пола помещения аппаратной.Минимальная рекомендуемая площадь аппаратной - 14 м².

В том случае, когдаизвестно, что плотность расположения рабочих мест будет больше одного WA на 10м², размеры аппаратной должны быть пропорционально увеличены.

Припроектировании аппаратной в многопользовательских зданиях должно быть приняторешение о том, где будет располагаться активное оборудование арендаторов, - вобщей для всех аппаратной или в помещениях пользователей. При этом желательноувеличить размеры аппаратной, учитывая возможность централизованногорасположения активного оборудования арендаторов.

Отдельныйподход должен использоваться при определении площади аппаратных в зданияхспециального назначения (например, гостиницах, больницах,научно-исследовательских институтах и лабораториях). В таких зданиях расчетплощади, необходимой для размещения аппаратной, выполняется на основефактического числа обслуживаемых рабочих мест (таблица 10).

Таблица 10

Аппаратная может также выполнять функции телекоммуникационной -содержать горизонтальный кросс.

В случае размещенияв аппаратной горизонтального кросса рекомендуется, чтобы аппаратная обслуживалатолько рабочие места, расположенные на одном с ней этаже.

В этом случаегоризонтальный кросс должен обслуживать рабочие места, расположенные на том жеили на смежном с аппаратной этаже.

Нагрузка наперекрытие

Несущая способностьперекрытия в месте расположения аппаратной должна соответствоватьраспределенной и сосредоточенной нагрузкам от установленного оборудования.

При проектированииаппаратной максимальная распределенная нагрузка должна составлять 4,8 кПа(0,049 кг·с/см²) и сосредоточенная - 8,8 кН (900 кг·с), при этом следует учитывать возможностьустановки телекоммуникационного оборудования с определенной суммарной массой вконкретной зоне этажа.

При проектированииаппаратной и установке в ней телекоммуникационного оборудования должны бытьсоблюдены требования к нагрузкам на перекрытие в зоне ее расположения.

Оборудованиепомещения

Требования ирекомендации к помещению, освещению и системе заземления совпадают с 7.2.3.2.

План расстановкиоборудования

Планы расстановкиоборудования должны быть согласованы с поставщиками для определения нагрузок наперекрытие и допустимых расстояний между аппаратными кабинетами (шкафами).

Дверь

Для ограничениядоступа в аппаратную только для авторизованного персонала следует исключатьиспользование дверей аппаратной в качестве прохода в другие помещения здания.

С целью обеспечениядоставки телекоммуникационного оборудования рекомендуется, чтобы дверь ваппаратной обладала минимальными размерами 90 см в ширину и 2 м в высоту, неимела порога, открывалась наружу, была раздвижной или съемной, а такжеоборудована замком.

В случаенеобходимости доставки крупного оборудования рекомендуется оборудоватьаппаратную двойной дверью с минимальными размерами 1,8 м в ширину и 2,3 м ввысоту, без порога и средней стойки.

Электроснабжение

Для обслуживанияаппаратной рекомендуется предусмотреть и выделить источник питания ототдельного электрического щита. Стандартных требований к системеэлектроснабжения аппаратной не существует, так как она в большой степенизависит от мощности, потребляемой активным оборудованием и вспомогательнымисистемами.

Кроме розетоктехнологического питания, предназначенных для активного оборудования,рекомендуется устанавливать бытовые розетки с интервалом 2 м по периметру стенаппаратной для подключения таких устройств, как тестеры, монтажныйэлектроинструмент и т.п.

В случае наличия вздании или на этаже источников резервного питания рекомендуется подключать кним систему электроснабжения аппаратной с помощью автоматического переключения.

Загрязняющиевещества

В аппаратной должныбыть обеспечены меры по защите оборудования от воздействия загрязняющихвеществ, способных отрицательно влиять на работу установленного в нейоборудования и свойства материалов, входящих в его конструкцию. В случаепревышения уровней концентрации загрязняющих веществ в воздухе аппаратноймаксимально допустимых пределов, приведенных в таблице 11, должны бытьприменены меры предосторожности - пароизоляция, избыточное давление илиабсолютные фильтры.

Таблица 11

Меры безопасности и пожарной защиты

Предпочтительнорасполагать аппаратную в месте с легким доступом (например, с выходом в главныйкоридор).

При использовании аппаратнойнесколькими арендаторами доступ в помещение должен контролировать владелецздания или его представитель.

Системы пожарнойзащиты в аппаратной должны быть обеспечены в соответствии с соответствующиминормами.

В случаенеобходимости размещения спринклеров в зоне расположения активногооборудования, с целью предотвращения их случайного срабатывания, головкиспринклеров рекомендуется закрывать защитными сетчатыми колпаками.Рекомендуется также устанавливать дренажные лотки под трубопроводами сети спринклеровдля защиты от протечек на активное оборудование. В некоторых случаях имеетсмысл рассматривать установку альтернативных систем пожаротушения (например,сухих).

Контроль иуправление микроклиматом

При проектировании аппаратнойрекомендуется включать в проект систему контроля и управления микроклиматом сцелью поддержания в помещении температуры и уровня влажности, необходимых длянормального функционирования активного телекоммуникационного оборудования.

Рекомендуется,чтобы в помещении аппаратной был обеспечен доступ к системе контроля иуправления микроклиматом здания.

Рекомендуемый режимработы системы управления микроклиматом - 24 ч, 365 дней. Если системауправления микроклиматом здания не может обеспечить непрерывную работу, следуетрассмотреть возможность установки в аппаратной автономной системы.

При наличии вздании или на этаже источников резервного питания рекомендуется подключить кним систему управления микроклиматом аппаратной с помощью автоматического переключения.

Температура иотносительная влажность воздуха в аппаратной должны быть от 18 °C до 24 °C и от30% до 55% соответственно. Для поддержания заданного уровня влажности можетбыть использовано специальное оборудование для увлажнения/осушения воздуха. Температураи влажность окружающей среды должны измеряться на высоте 1,5 м над уровнемчистого пола в любой точке в центре прохода во время работы активногооборудования.

Рекомендуетсяподдерживать в аппаратной избыточное давление при смене всей массы воздуха втечение одного часа.

В случаеиспользования аккумуляторных батарей в качестве источников резервного питаниядолжна быть обеспечена адекватная вентиляция в соответствии с требованияминорм.

Защита отпроникания воды

Запрещенорасполагать помещение аппаратной ниже горизонта воды, если не предпринятыспециальные меры против ее просачивания.

В помещениизапрещено нахождение труб системы водоснабжения и дренажной системы, непредназначенных непосредственно для обеспечения работы оборудования,расположенного в аппаратной.

Если существуетриск затопления помещения водой, в полу должно быть предусмотрено спускноеотверстие.

Защита отэлектромагнитных помех (EMI)

Аппаратная должнанаходиться от источников электромагнитных помех на расстоянии, исключающем ихотрицательное влияние на работу телекоммуникационных систем.

Особое вниманиеследует обращать на такие источники EMI, как трансформаторы источников питания,электрические двигатели и генераторы, рентгеновские установки, радиопередатчикии радары, а также устройства индукционного нагрева. Одним из наиболее серьезныхисточников EMI в офисной среде являются копировальные машины.

Защита от вибраций

Механическиевибрации, передаваемые на активное оборудование и кабельную инфраструктуру,могут привести к отказам в системе (например, к деградации электрическихсоединений вследствие изнашивания контактов коннекторов).

Потенциальныепроблемы, связанные с вибрацией, должны быть учтены на стадии проектированияпомещения аппаратной, поскольку вибрации в здании будут передаваться по егокаркасу в аппаратную.

7.4. Городской ввод

7.4.1. Общие положения

Городской ввод (EF)состоит из точки ввода телекоммуникационного сервиса в здание, включая проходчерез стену здания, и помещения (пространства) ввода. Городской ввод может содержатьтрассы магистральной подсистемы, связывающие его с главным кроссом илипромежуточным кроссом и с другими зданиями в системе кампуса. Антенные вводытакже могут быть частью городского ввода.

В состав городскихвводов входят кабели, коммутационное оборудование, устройства защиты и прочееоборудование, необходимое для соединения внешней кабельной системы с кабельнойсистемой здания.

Демаркационнаяточка (DP), являющаяся местом разграничения владения сервисом и инфраструктуроймежду пользователем и поставщиком сервиса, также может входить в составгородского ввода.

7.4.2. Кабельная система

Кабельная системагородского ввода состоит в основном из точек соединения внешней кабельнойсистемы с внутренней. Такие соединения могут быть выполнены на основе муфт илилюбого другого подходящего коммутационного оборудования.

Сетеваядемаркационная точка (DP), расположенная между поставщиками сервиса и кабельнойсистемой на территории конечного пользователя, также может рассматриваться вкачестве части кабельной системы городского ввода. Место расположения DPопределяется соответствующими нормами.

Кабелигоризонтальной и магистральной подсистем должны быть терминированы в городскомвводе на коммутационном оборудовании, отвечающем требованиям, изложенным в 4.2.

Запрещеноперемещение точек терминирования кабелей горизонтальной и магистральнойподсистем в городском вводе с целью внесения штатных изменений в схемукоммутации. Для подобных целей должны использоваться коммутационные иаппаратные шнуры.

7.4.2.1.Кросс-соединения и межсоединения

В главном,промежуточном и горизонтальном кроссах, расположенных в городском вводе, дляподключения активного оборудования с многопортовыми коннекторами кгоризонтальной и магистральной кабельным подсистемам и для пассивной коммутациимежду собой кабельных сегментов горизонтальной и магистральной подсистем долженприменяться метод кросс-соединения (2.12).

В главном,промежуточном и горизонтальном кроссах, расположенных в городском вводе, дляподключения активного оборудования с однопортовыми коннекторами кгоризонтальной и магистральной кабельным подсистемам разрешено применениеметода межсоединения (2.13).

7.4.3. Телекоммуникационные трассы и пространства

7.4.3.1. Общиеположения

Помещение илипространство ввода является одним из элементов городского ввода, обеспечивающееместо для установки сетевых интерфейсов и средств защиты кабелей внешнейкабельной системы. В тех случаях, когда городской ввод используется не толькодля установки средств защиты и интерфейсов, а также для активного оборудования(например, УАТС) и коммутационных полей кроссов, размеры пространствагородского ввода должны быть соответствующим образом увеличены.

Размеры трасс,соединяющих точку ввода с помещением или пространством ввода, должны бытьтакими же, как и размеры трасс ввода в здание, за исключением случаев, когдаэти трассы расположены в легкодоступных местах. При выполнении последнегоусловия достаточно создать трассы, рассчитанные на существующее число кабелей,и предусмотреть создание инфраструктуры для возможных расширений системы вбудущем.

Помещениегородского ввода должно быть спроектировано и оборудовано с целью обеспеченияустановки активного телекоммуникационного оборудования, коммутационногооборудования для терминирования кабелей горизонтальной и магистральнойподсистем, а также коммутационной кабельной системы (коммутационных иаппаратных шнуров).

При проектированиигородского ввода должны быть учтены соответствующие нормы (электрические,санитарные и др.).

7.4.3.2. Правила и процедуры проектирования

Функциональноеназначение

Пространствогородского ввода должно быть предназначено только для обеспечения работытелекоммуникационных систем и сопутствующих им сервисных систем.

Запрещено размещатьв городском вводе оборудование систем электроснабжения, не относящихся ктелекоммуникационным системам, и оборудование посторонних сервисов здания(например, систем водоснабжения, управления микроклиматом здания и т.п.).

Расположение иразмеры

Решение о том, вкаком виде будет создан городской ввод - помещения или открытого пространства,зависит от требований к безопасности, числа и типа устройств защиты, размеровздания и места расположения ввода в здание.

В зданиях, площадькоторых превышает 2000 м2, в качестве городского ввода рекомендуетсяиспользовать выделенное помещение.

При выборе местарасположения городского ввода следует, в первую очередь, избегать помещенийздания, окруженных структурными элементами, такими как лифтовые шахты, ядроздания, внешние и внутренние капитальные стены, способные ограничить возможноерасширение пространства городского ввода.

При выборе местарасположения телекоммуникационного городского ввода рекомендуется принимать вовнимание места расположения таких сервисов здания, как системыэлектроснабжения, водоснабжения, газовой сети, канализационной системы.

Помещение илипространство городского ввода должно быть расположено в сухом месте, неподверженном затоплению водой, как можно ближе к точке ввода системыэлектроснабжения здания и главной электрощитовой для уменьшения длины шлейфовыхпроводников системы заземления.

При наличииспециальных требований к безопасности или бесперебойному сервису рекомендуетсясоздание в здании альтернативных городских вводов.

От всехпредполагаемых поставщиков сервисов в здание должна быть получена информация осуществующих требованиях и различных вариантах подвода сервиса.

Следуетпредусмотреть возможность доступа к помещению городского ввода для доставкикрупного оборудования, кабельных катушек и барабанов.

Доступ в помещениегородского ввода в случае его использования несколькими арендаторами долженконтролироваться владельцем здания или его представителем.

Желательнорасполагать городской ввод как можно ближе к местам расположения вертикальныхтрасс магистральной подсистемы, проходящих через здание к аппаратной ителекоммуникационным. Такое расположение может в значительной степени уменьшитьпротяженность и число трасс.

В случаерасположения в городском вводе коммутационных полей кроссов его размеры должныопределяться на основании требований, предъявляемых к площади, занимаемойконкретным коммутационным оборудованием при настенном монтаже или в аппаратныхстойках с учетом запаса на возможные расширения системы в будущем. Размерымонтажных стоек или настенной панели определяются на основании числатерминируемых на них кабелей, при этом должны быть учтены следующие кабельныепотоки:

- входящие кабелипоставщиков сервиса;

- кабели внешнейсистемы (кабельная система кампуса);

- кабели внутреннейсистемы (кабельная система здания).

В зданиях полезнойобслуживаемой площадью до 10000 м² экономически выгодно использоватьнастенный монтаж коммутационного оборудования. В зданиях  размеров может возникнуть необходимостьиспользования напольных монтажных стоек. Размер помещения для установкимонтажных стоек должен быть, по крайней мере, 2,5 м в ширину и достаточнойдлины для размещения всех стоек.

В таблицах 12 и 13приведены рекомендуемые площади помещения городского ввода, содержащегокоммутационные поля, рассчитанные с учетом высоты потолка помещения не менее2,5 м.

Таблица 12 Минимальнаядлина стены помещения городского ввода, предназначенной для монтажаоборудования

Таблица 13 Минимальный размеркроссового помещения городского ввода

Нагрузка на перекрытие

При планировании городскоговвода и установке в нем телекоммуникационного оборудования должны бытьсоблюдены требования к нагрузкам на перекрытие в зоне его расположения.

Оборудованиепомещения

Требования ирекомендации к помещению городского ввода и его освещению, а также к планурасстановки оборудования и организации доступа в помещение городского вводадолжны соответствовать требованиям 7.3.3.2, 7.4.3.2.

Система заземленияи устройства защиты

Система защитногозаземления городского ввода должна соответствовать требованиям соответствующихнорм.

Для обеспечениянормального функционирования телекоммуникационных систем рекомендуетсяобеспечивать в городском вводе доступ к телекоммуникационной системе заземленияи уравнивания потенциалов.

Правила установкисистемы защиты внутренней телекоммуникационной кабельной инфраструктурыподчиняются требованиям соответствующих норм.

Меры безопасности ипожарной защиты

Предпочтительнорасполагать городской ввод на этаже в месте с легким доступом (например, свыходом в главный коридор).

В случаеиспользования городского ввода несколькими арендаторами доступ в помещениедолжен контролировать владелец здания или его представитель.

Системы пожарнойзащиты в городском вводе должны быть обеспечены соответствующими нормами.

В случаенеобходимости размещения спринклеров в помещении городского ввода в зонерасположения активного оборудования, с целью предотвращения случайногосрабатывания, головки спринклеров рекомендуется закрывать защитными сетчатымиколпаками. Рекомендуется также устанавливать дренажные лотки под трубопроводамисети спринклеров для защиты от протечек на активное оборудование. В некоторыхслучаях имеет смысл рассматривать установку альтернативных систем пожаротушения(например, сухих).

Контроль иуправление микроклиматом

При проектированиигородского ввода рекомендуется включать в проект систему контроля и управлениямикроклиматом с целью поддержания в помещении температуры и уровня влажности,необходимых для нормального функционирования активного телекоммуникационногооборудования. Желательно, чтобы в помещении городского ввода был обеспечендоступ к системе контроля и управления микроклиматом здания.

Рекомендуемый режимработы системы управления микроклиматом - 24 ч, 365 дней. Если системауправления микроклиматом здания не может обеспечить непрерывную работу, следуетрассмотреть возможность установки в городском вводе автономной системы.

В случае наличия вздании или на этаже источников резервного питания рекомендуется подключить кним систему управления микроклиматом городского ввода с помощью автоматическогопереключения.

Защита отэлектромагнитных помех

Городской вводдолжен находиться от источников электромагнитных помех на расстоянии,исключающем их отрицательное влияние на работу телекоммуникационных систем.

Защита отпроникания воды

Запрещенорасполагать помещение городского ввода ниже горизонта воды, если не предпринятыспециальные меры против ее просачивания.

В помещениизапрещено нахождение труб системы водоснабжения и дренажной системы, непредназначенных непосредственно для обеспечения работы оборудования,расположенного в городском вводе.

Если существуетриск затопления помещения водой, в полу должно быть предусмотрено спускноеотверстие.

Трасса сервисноговвода

В городском вводедолжна быть установлена входная трасса. Существуют три основных метода созданиятакой трассы:

- подземный(канализационный);

- траншейный;

- воздушный.

При определениитипа и необходимого числа трасс должны быть учтены следующие факторы:

- тип и назначениездания;

- возможныерасширения системы;

- сложности вдобавлении трасс в будущем;

- необходимостьсоздания альтернативных вводов;

- типы и числокабелей, которые могут входить в городской ввод.

Точка ввода

Рекомендуетсярассчитывать размер точки ввода на базе кондуитов калибра 4 (103) и,дополнительно, калибра 2 (53). В общем случае, рекомендуется использоватькондуиты калибра 2 (53) для кабелей малых размеров (с диаметрами внешнейоболочки до 12 мм), таких, как, например, волоконно-оптические кабели иликабели систем CATV, а кондуиты калибра 4 (103) - для многопарных кабелей. Вслучае их совместной прокладки и необходимости защиты (например,волоконно-оптических кабелей) в кондуите большего калибра (4) могут помещатьсякондуиты меньших калибров.

Для обеспечениявозможности затягивания и сращивания кабелей рекомендуется устанавливать проходнуюкоробку в точке ввода на внутренней стороне здания в случаях, когда:

- кондуит,являющийся частью распределительной системы телекоммуникационных трасс здания,служит продолжением кондуита ввода;

- длина кондуитапревышает значение, определенное требованиями для закрытых трасс;

- число поворотовтрассы превышает 2, каждый на угол в 90°.

8. Правила монтажа кабельной системы

8.1. Общие положения

Назначением системытребований и рекомендаций по монтажу кабельных систем является гарантиясохранения исходных рабочих характеристик отдельных компонентов, собранных влинии, каналы и системы.

Под правиламимонтажа понимают методы и аккуратность выполнения соединений компонентов иорганизаций кабельных потоков.

Значительногоуменьшения искажений передаваемых сигналов можно добиться при:

- использованииспециальных методов подготовки кабеля;

- терминированиисред передачи на коммутационном оборудовании в соответствии с инструкциямипроизводителя;

- упорядоченииорганизации кабельных потоков;

- правильномпространственном расположении оборудования;

- выполнении правилмонтажа и требований производителей к монтажу телекоммуникационногооборудования.

Установленнаякабельная система на основе витой пары проводников классифицируется наосновании производительности компонента линии или канала, обладающегонаихудшими рабочими характеристиками передачи.

Требования кпостроению кабельных систем:

- целостность ипоследовательность в проектировании и монтаже;

- гарантиясоответствия требованиям к рабочим характеристикам передачи и физическимпараметрам линий;

- гарантиявозможности выполнения расширения системы и проведения в ней различныхизменений;

- стандартная схемадокументирования и администрирования.

Монтаж всехкомпонентов и элементов СКС должен быть выполнен с соблюдением инструкцийпроизводителя компонентов по монтажу и требований настоящего стандарта.

8.1.1. Источники электромагнитных помех (EMI)

Расположениекабельных трасс на безопасном расстоянии от источников EMI является одним изнаиболее важных аспектов монтажа телекоммуникационной распределительной системыздания. Обеспечение разделения источников EMI и телекоммуникационных трасспозволяет гарантированно защищать содержимое последних.

При монтажетелекоммуникационных трасс следует принимать во внимание такие источникиэлектромагнитных помех, как электропроводка, трансформаторы, источникирадиочастотного диапазона и передатчики, крупные двигатели и генераторы,индукционные нагреватели, дуговые сварочные аппараты, рентгеновское оборудованиеи копировальные установки.

С цельюпредотвращения или уменьшения влияния помех от внешних источников при монтажетелекоммуникационных кабельных систем рекомендуется соблюдать следующиеправила:

- для прокладкителекоммуникационных кабелей должны использоваться заземленные металлическиетрассы. Монтаж кабеля вблизи заземленной металлической поверхности снижаетвероятность наведения помех;

- при монтажекабелей системы электроснабжения должны использоваться заземленныеэкранированные или бронированные конструкции;

- должныприменяться устройства защиты от пиковых перенапряжений и избыточных токов.

8.1.2. Система заземления и уравнивания потенциалов

Выполнение правилзаземления элементов телекоммуникационных распределительных систем обеспечиваетадекватную защиту от электромагнитных помех, при этом должны быть соблюденысоответствующие нормы и инструкции для обеспечения электрической и пожарнойбезопасности.

Методы, материалы,узлы и оборудование, используемые при монтаже распределительной системы трассСКС, должны соответствовать требованиям нормативных документов и инструкций.

8.1.3. Система администрирования

При монтаже СКСдолжны быть выполнены правила администрирования, изложенные в разделе 9.

8.2. Монтаж кабелей

8.2.1. Общие положения

Рабочиехарактеристики кабеля и коммутационного оборудования могут существенноизменяться вследствие нарушения правил монтажа и последующих манипуляций скабельными потоками. Правила монтажа и обслуживания фиксированных кабельныхсегментов горизонтальной и магистральной подсистем отличаются от правилорганизации коммутационных кабелей в кроссах. Кроссировочные соединенияпредназначены для обеспечения гибкости проведения изменений в схеме коммутации.

К мерампредосторожности, соблюдаемым при монтаже и организации кабельных потоков,относится предотвращение различных механических напряжений в кабеле, вызываемыхнатяжением, резкими изгибами и чрезмерным стягиванием пучков кабелей.

При монтаже кабелейв трассах и телекоммуникационных помещениях следует использовать средствамаршрутизации кабельных потоков, их крепления и фиксации.

Кабельные хомуты(стяжки, бандаж и т.п.), используемые для формирования кабельных пучков, должнырасполагаться на пучке так, чтобы хомут мог свободно перемещаться в продольноми поперечном направлениях. Не допускается затягивание хомутов, приводящее кдеформации оболочки кабелей.

Не допускаетсякрепление телекоммуникационных кабелей с помощью скоб.

Не допускаетсяиспользование лифтовых шахт для монтажа кабелей на основе любого разрешенноготипа среды передачи.

8.2.2. Минимальный радиус изгиба

Необходимостьсохранения минимального радиуса изгиба кабеля на основе витой пары проводниковобусловлена тем, что при резких изгибах пары внутри кабеля деформируются инарушается однородность симметричной среды передачи. Это ведет, в первуюочередь, к серьезным изменениям такого параметра, как NEXT. Последующеераспрямление изгиба может не только не восстановить форму пары, но и привести кеще худшим результатам.

Радиусы изгибакабелей горизонтальной и магистральной подсистем не должны быть менее:

- 4 внешнихдиаметров кабеля для 4-парных кабелей на основе неэкранированной витой парыпроводников (UTP) в состоянии эксплуатации;

- 8 внешнихдиаметров кабеля для 4-парных кабелей на основе неэкранированной витой парыпроводников (UTP) в процессе монтажа;

- 8 внешнихдиаметров кабеля для 4-парных кабелей на основе экранированной витой парыпроводников (FTP, ScTP, SFTP) в состоянии эксплуатации;

- 10 внешнихдиаметров кабеля для 4-парных кабелей на основе экранированной витой парыпроводников (FTP, ScTP, SFTP) в процессе монтажа;

- 10 внешнихдиаметров кабеля для многопарных кабелей на основе витой пары проводников всостоянии эксплуатации;

- 15 внешнихдиаметров кабеля для многопарных кабелей на основе витой пары проводников впроцессе монтажа;

- 25 мм дляволоконно-оптических кабелей внутреннего применения с количеством волокон 2 и 4в состоянии эксплуатации;

- 50 мм для волоконно-оптическихкабелей внутреннего применения с количеством волокон 2 и 4 в процессе монтажа;

- 10 внешнихдиаметров кабеля для волоконно-оптических кабелей внутреннего применения сколичеством волокон более 4 в состоянии эксплуатации;

- 15 внешних диаметровкабеля для волоконно-оптических кабелей внутреннего применения с количествомволокон более 4 в процессе монтажа;

- 10 внешнихдиаметров кабеля для волоконно-оптических кабелей внешнего применения всостоянии эксплуатации;

- 20 внешнихдиаметров кабеля для волоконно-оптических кабелей внешнего применения впроцессе монтажа.

В случае, еслитребования производителя к минимальному радиусу изгиба конкретного кабеля болеежесткие, чем приведенные выше, они должны быть выполнены.

Для предотвращениявозникновения растяжения, резких перегибов и перекручивания шнуров должныиспользоваться специальные средства и приспособления, такие как горизонтальныеи вертикальные направляющие, устройства, регулирующие длину. В то же времядолжен быть обеспечен быстрый и простой доступ к шнурам для внесения измененийв систему коммутации и идентификации соединений.

Рекомендуетсяподдерживать радиус изгиба коммутационных и аппаратных кабелей (шнуров) впроцессе эксплуатации не менее:

- 4 внешнихдиаметров кабеля - для 4-парных шнуров на основе неэкранированной иэкранированной витой пары проводников;

- 25 мм - дляволоконно-оптических шнуров.

Для выполнения этихправил рекомендуется использовать специально предназначенные для этих целейсредства, приспособления и устройства.

8.2.3. Максимальная сила натяжения

При монтаже кабелейи в некоторых случаях в процессе их эксплуатации (вертикальные сегменты) на нихдействуют силы натяжения, способные привести к деформации пар в кабелях наоснове витой пары проводников и механическому повреждению волокон вволоконно-оптических кабелях. Поэтому одним из основных требований,предъявляемых к монтажу, наряду с соблюдением радиуса изгиба являетсясоблюдение предельно допустимой силы натяжения кабелей.

В тех случаях,когда предполагается сложный монтаж с приложением к кабелю повышенных усилий,например при протяжке кабеля через закрытую трассу длиной свыше 30 м илитрассу, имеющую более двух поворотов с углами 90°, рекомендуется использоватьдинамометр или калиброванный вертлюг. После монтажа не должно быть натяжениякабеля за исключением вертикальных сегментов, когда остаточное натяжение можетбыть вызвано собственной массой кабеля.

Сила натяжениякабелей горизонтальной и магистральной подсистем во время монтажа и в процессеэксплуатации не должна быть более:

- 110 Н - для4-парных кабелей на основе неэкранированной и экранированной витой парыпроводников;

- спецификациипроизводителя - для многопарных кабелей на основе витой пары проводников;

- 220 Н илиспецификации производителя в случае, если они более жесткие дляволоконно-оптических кабелей внутреннего применения с количеством волокон 2 и4;

- спецификациипроизводителя - для волоконно-оптических кабелей внутреннего применения сколичеством волокон более 4;

- 2700 Н илиспецификации производителя в случае, если они более жесткие дляволоконно-оптических кабелей внешнего применения.

8.2.4. Запас кабеля

При монтажекабельной системы рекомендуется предусматривать создание запаса кабеля на обоихконцах кабельных сегментов с целью обеспечения возможности внесения изменений вбудущем.

Рекомендуетсяоставлять следующий запас кабеля в TR, ER и EF:

- кабель на основевитой пары проводников - 3 м;

-волоконно-оптический кабель - 3 м;

на WA:

- кабель на основевитой пары проводников - 0,3 м;

-волоконно-оптический кабель - 1 м.

Запас кабеля долженучитываться в общей длине сегментов горизонтальной и магистральной кабельныхподсистем.

Предпочтительнозапас делать в виде "U"-образных петель с соблюдением минимальногорадиуса изгиба. Петли в виде "8" с большим радиусом также могутобеспечить хорошие результаты. Не рекомендуется делать запас кабеля в видебухты небольшого диаметра (до 30 см).

Запасволоконно-оптического кабеля может быть выполнен как в оболочке, так иотдельными волокнами при условии обеспечения их адекватными мерами защиты. Приэтом должны быть выполнены требования к допустимым радиусам изгиба и силенатяжения. Запас кабеля может быть создан в специальных контейнерах или настенах телекоммуникационных помещений. Хранение запаса волокон допускаетсятолько в специальных защитных контейнерах.

8.2.5. Терминирование на коммутационномоборудовании

Кабели должны бытьтерминированы на коммутационном оборудовании с эквивалентной или более высокойкатегорией рабочих характеристик. Категории рабочих характеристик кабелей иконнекторов определены таким образом, чтобы их влияние на рабочиехарактеристики линии были минимальными.

С целью сохранениягеометрии кабеля на основе витой пары проводников при его терминировании накоммутационном оборудовании следует удалять оболочку ровно настолько, сколькотребуется для выполнения данной операции. Если в инструкциях изготовителякоммутационного оборудования указано значение удаления оболочки, следуетвыполнять эти правила.

Рекомендуетсяудалять оболочку 4-парных кабелей от точки терминирования проводников не болеечем на 75 мм.

При терминированиикабелей на основе витой пары проводников повив пар должен сохраняться вплоть доточки терминирования. Расстояние от точки терминирования до ближайшего узлаповива пар должно быть не более:

- 13 мм - длякабелей с рабочими характеристиками категорий 5e и 6;

- 25 мм - кабелей срабочими характеристиками категории 3.

8.3. Монтаж коммутационного оборудования

8.3.1. Коммутационное оборудование на основе витойпары проводников

Способ монтажакоммутационного оборудования должен соответствовать условиям его эксплуатации иудобству обслуживания.

Коммутационноеоборудование может быть установлено с помощью адаптеров, контейнеров, настенах, в стойках, в рамах и других монтажных приспособлениях.

Коннекторытелекоммуникационных розеток должны быть надежно закреплены на рабочих местах.

Расположениерозеток на WA должно быть выбрано так, чтобы обеспечить подключение активногооборудования с помощью аппаратного шнура длиной не более 5 м. Рекомендуетсяустанавливать розетки на WA поблизости от электрических розеток (желательно впределах 1 м) и на одной с ними высоте.

При монтаженапольных розеток особое внимание следует уделять их расположению относительноофисной мебели, так как аппаратные шнуры, подключенные к ним и проходящие пооткрытым местам пола, могут представлять опасность для пользователей.

Коммутационноеоборудование с модульными гнездами должно быть установлено таким образом, чтобыконтакты гнезда находились вверху, а фиксатор вилки - внизу. В таком положениинумерация контактов гнезда выполняется от 1 до 8 слева направо.

Температурныйдиапазон в местах монтажа должен составлять от минус 10 °C до плюс 60 °C.

Коммутационноеоборудование должно быть защищено от механического повреждения, влиянияповышенных уровней влажности и других коррозирующих веществ. Такая защита можетбыть выполнена за счет монтажа внутри помещений здания или в контейнерах,обеспечивающих адекватную защиту.

8.3.2. Волоконно-оптическое коммутационное оборудование

Всеволоконно-оптические сегменты в кабельной системе должны быть установлены ссоблюдением полярности волокон - волокна с нечетными номерами должны находитьсяв "позиции A" на одном конце линии и в "позиции B" - надругом ее конце, в то время как волокна с четными номерами должны находиться в"позиции B" на одном конце линии и в "позиции A" - надругом ее конце.

При использованииконнекторов 568SC или аналогичных им правильная полярность подключенийдостигается за счет последовательной (то есть 1, 2, 3, 4 ...) нумерации волоконна обоих концах волоконно-оптической линии, в то время как адаптеры 568SCустанавливаются в реверсной последовательности (A-B, A-B ... на одном конце иB-A, B-A ... - на другом).

В случае применениядуплексных коннекторов других типов полярность подключения может бытьобеспечена так же, как для 568SC, или с помощью реверсного позиционирования парволокон. Реверсное позиционирование достигается за счет подключения (монтажа)пар волокон в прямой последовательности (1, 2, 3, 4 ....) на одном концеволоконно-оптической линии и в реверсной последовательности (2, 1, 4, 3 ....) -на другом ее конце.

8.4. Телекоммуникационные трассы ипространства горизонтальной подсистемы

8.4.1. Общая информация

Трассы горизонтальнойподсистемы являются средствами, служащими для прокладки телекоммуникационныхкабелей из телекоммуникационной до телекоммуникационной розетки на рабочемместе. К ним относятся подпольные каналы, фальшполы, кондуиты (трубопроводы),лотки и желоба, потолочные, периметральные и мебельные системы.

Все трассы, вкоторых устанавливаются кабели горизонтальной кабельной подсистемы, не должныделить свое пространство с другими сервисами здания.

Запрещаетсяиспользование любых способов открытого монтажа кабелей горизонтальнойподсистемы в пространствах общего доступа.

Трассыгоризонтальной распределительной системы должны быть спроектированы иустановлены с соблюдением местных и государственных строительных норм и нормэлектробезопасности.

Система трассдолжна быть спроектирована, как минимум, для работы со всемителекоммуникационными средами передачи, описанными в разделах5 и 6. При определении размеров трассынеобходимо учитывать число кабелей, их длины и требования к радиусу изгиба сучетом запаса на развитие системы в будущем.

Характеристикитрасс должны обеспечивать соблюдение минимально допустимых радиусов изгибакабелей, определенных производителем или правилами настоящего стандарта дляусловий монтажа и эксплуатации.

Рекомендуется,чтобы минимальный внутренний радиус изгиба трассы составлял не менее десятивнешних диаметров самого крупного кабеля, устанавливаемого в ней.

Внутренние трассыгоризонтальной подсистемы должны быть установлены в сухих местах для защитыкабелей от воздействия уровней влажности, выходящих за пределы предполагаемогорабочего диапазона для кабелей внутреннего применения.

Система заземленияи уравнивания потенциалов трасс горизонтальной распределительной системы должнаотвечать требованиям норм электробезопасности и соответствующих документов.

Запрещаетсяразмещать трассы горизонтальной распределительной системы в лифтовых шахтах ииспользовать подковровые и напольные трассы.

8.4.2. Фальшполы

Фальшполконструктивно представляет собой модульные панели, поддерживаемые цоколями,каркасной системой поперечного крепления (ребрами или стрингерами), узлами,совмещающими в своей конструкции цоколи и ребра, или интегральными цоколями.Фальшполы применяются в серверных и аппаратных, телекоммуникационных и офисныхпространствах общего назначения.

Конструкция поладолжна обеспечивать отсутствие отрицательного влияния на воздуховодные ипротивопожарные системы со стороны других систем, монтируемых в тех жепространствах.

Тип используемогофальшпола должен обладать характеристиками, по крайней мере, среднего уровнядинамических и статических нагрузок, соответствующими предполагаемым нагрузкамв зоне его использования.

При строительственовых зданий те пространства этажей, в которых планируется установкафальшполов, должны иметь пониженный уровень пола. Глубина должнасоответствовать высоте фальшпола.

В тех случаях,когда плита пола находится на нормальном уровне или глубина недостаточна длявыравнивания уровня фальшпола по уровню чистого пола этажа, должны бытьпредусмотрены пандусы и пороги в местах перехода.

Минимальнодопустимый просвет для кабельных трасс, организуемых под фальшполом, долженсоставлять 20 мм от нижней поверхности плиты пола до поверхности несущей плитыперекрытия или нижележащего пола.

Рекомендуемаяминимальная высота фальшпола в аппаратных должна составлять 300 мм, но не менее150 мм.

В офисныхпространствах общего назначения рекомендуется устанавливать высоту фальшпола неменее 150 мм и не более 200 мм, если в пространстве фальшпола установленыкабельные лотки или подобные им трассы.

Для управлениякабельными потоками в пространстве фальшпола рекомендуется использоватьвыделенные телекоммуникационные кабельные трассы.

8.4.3. Сквозные трассы

Трассы сквозноготипа представляют собой специализированные узлы или устройства, позволяющиевыполнять сквозные проходы телекоммуникационных (и питающих) кабелей черезнесущие перекрытия, позволяя при этом сохранять противопожарные свойстваструктуры. Установка сквозных трасс в межэтажных перекрытиях может оказатьсяединственным выбором в тех местах, где нет возможности проложить горизонтальнуюраспределительную систему до рабочих мест, расположенных на том же этаже. Нерекомендуется использовать трассы сквозного типа вследствие снижения прочностинесущих перекрытий.

8.4.4. Кондуиты

Использованиекондуитов в горизонтальной распределительной подсистеме может бытьрекомендовано только тогда, когда этого требуют соответствующие нормы (местарасположения розеток жестко фиксированы, плотность подключаемых устройствнизкая и не требуется обеспечения гибкости системы).

Непрерывный сегменткондуита, соединяющий две точки протяжки (например, проходные илираспределительные коробки), должен быть не более 30 м в длину и иметь до двухповоротов на угол не более 90°.

В случаенеобходимости создания в кондуите изгиба с перегибом ("U"-образногоповорота) в точке изгиба должна быть установлена проходная коробка.

Внутренний радиусизгиба кондуита в точке поворота должен составлять не менее шести внутреннихдиаметров кондуита.

Повороты кондуитовне должны иметь выступов, изломов, уступов, вмятин и подобных им дефектов илилюбых других неоднородностей, способных оказать отрицательное воздействие наоболочку кабелей во время их протяжки.

Любой отдельныйкондуит, выходящий из телекоммуникационной, не должен обслуживать более трехрозеточных коробок. Рекомендуется последовательно увеличивать калибрраспределительных кондуитов на маршруте от самой удаленной розеточной коробкидо телекоммуникационной.

Кондуиты, выходящиеиз пола телекоммуникационной, должны быть терминированы на высоте от 25 до 75мм над уровнем чистого пола.

При монтаже концыкондуитов должны быть раззенкованы для устранения острых краев. Концыметаллических кондуитов должны быть снабжены втулками.

Рекомендуется примонтаже кондуитов помещать в них монтажный трос.

8.4.5. Кабельные лотки и желоба

Кабельные лотки ижелоба - изготовленные фабричным способом жесткие конструкции, предназначенныедля прокладки и защиты кабелей. Кабели укладываются или затягиваются в лотки ижелоба после того, как они смонтированы в виде законченной системы трасс.

Лотки и желобамогут располагаться под и над фальшпотолками и в пространстве фальшполов. Вслучае использования неметаллических (пластиковых) лотков и желобов внутриздания они должны отвечать требованиям норм пожарной безопасности.

Коэффициентзаполнения лотка или желоба не должен превышать 50%.

Средства поддержкилотков должны располагаться в определенных местах так, чтобы точки соединенияотдельных секций лотков располагались на отрезке трассы между местомрасположения средства поддержки и первой четвертью длины секции лотка.Расстояния между центрами опор должны соответствовать загрузке трассы и еедлине, а также, в определенных случаях, нормам электробезопасности.Рекомендуется располагать средства поддержки не далее 500 мм с каждой из сторонсоединения трассы с фитингом. Средства поддержки желобов должны бытьрасположены с интервалами не более 1500 мм между центрами, за исключениемслучаев, когда они специально спроектированы для  интервалов.

На внутреннейстороне кабельного лотка или желоба не должно быть заусенцев, острых краев иливыступающих предметов, способных повредить оболочку кабелей. Средстваподдержки, обладающие абразивными свойствами (например, резьбовые стержниподвески), должны быть оборудованы гладкими защитными экранами на отрезках,расположенных внутри кабельного лотка.

В случаенеобходимости прокладки в одном лотке или желобе разнородных сервисов онидолжны быть оборудованы физическими разделителями по всей длине параллельногопрохождения кабелей, относящихся к разнородным системам. Запрещаетсяиспользование кабельных лотков и желобов в качестве переходных мостиков илилестниц, за исключением тех случаев, когда они специально спроектированы длятакого использования.

Рекомендуетсяоставлять пространство доступа высотой как минимум 300 мм над кабельнымилотками. Следует также следить за тем, чтобы элементы других сервисов здания(например, вентиляционных труб) не затрудняли доступ к лоткам и желобам.

8.4.6. Потолочные трассы

Потолочныепространства (пространства, расположенные между фальшпотолком и несущиммежэтажным перекрытием) используются для создания распределительныхтелекоммуникационных трасс и монтажа коммутационного оборудования.

Потолочныераспределительные системы должны соответствовать следующим условиям:

- не должны бытьиспользованы полностью закрытые и недоступные потолочные пространства;

- плитыфальшпотолка должны иметь съемную или разборную конструкцию;

- потолочноепространство должно иметь адекватные размеры для обеспечения возможностисоздания требуемой распределительной системы;

- применениекабельных каналов должно выполняться в соответствии с требованиямисоответствующих строительных норм и норм пожарной и электробезопасности.

При вводе втелекоммуникационную из потолочного пространства зонные лотки и кондуиты должнывыступать на 25 - 75 мм (до первого изгиба или поворота) на высоте не ниже 2,4м над уровнем чистого пола.

Запрещенопрокладывать кабели непосредственно на панелях или несущей раме фальшпотолка.

Как минимум 75 ммвертикального пространства доступа должно быть обеспечено между панелямифальшпотолка и потолочными трассами горизонтальной распределительной системы.

Не рекомендуетсяиспользовать в качестве средств поддержки кабеля элементы структурыфальшпотолка, его раму и элементы крепежа.

8.4.7. Периметральные трассы

Периметральныетрассы (кабельные короба, кабельканалы) используются для обслуживания рабочихмест, на которых телекоммуникационные устройства могут быть подключены к розеткам,расположенным на стенах на удобной высоте. Системы поверхностных коробов обычномонтируются на стенах на уровне плинтусов, защитных реек или потолка, а также ввиде вертикальных сегментов.

В поверхностныхкоробах радиус изгиба кабелей должен составлять не менее 25 мм при максимальнодопустимом коэффициенте заполнения.

Рекомендуетсясохранять относительное расположение разных сервисов в каналах многоканальныхкоробов в кабельной системе всего здания.

В случаеиспользования в многоканальном коробе металлического разделителя илиметаллического короба они должны быть заземлены в соответствии с требованияминорм электробезопасности.

На стадиипроектирования систем коробов должен использоваться максимально допустимыйкоэффициент заполнения трассы до 40%. Впоследствии допускается увеличениекоэффициента заполнения трассы до 60% в случае незапланированных дополнений.Коэффициент заполнения трассы рассчитывается путем деления суммарной площадисечения всех кабелей, прокладываемых в трассе, на площадь поперечного сечениятрассы в самом узком ее месте.

8.4.8. Мебельные трассы

Минимальный размертрассы должен определяться на основе требования к радиусу изгиба кабелей - 25мм при максимально допустимом коэффициенте заполнения.

Коэффициентзаполнения мебельной трассы определяется согласно 8.4.7.

8.5. Телекоммуникационные трассы и пространствамагистральной подсистемы

Трассымагистральной подсистемы являются средствами, служащими для прокладкителекоммуникационных кабелей между кроссами. К трассам внутренней магистральнойподсистемы относятся подпольные каналы, фальшполы, кондуиты (трубопроводы),лотки и желоба, потолочные, периметральные и мебельные трассы; внешнеймагистральной подсистемы - подземные (траншейные), канализационные и воздушныеканалы.

Все трассы, в которыхустанавливаются кабели внутренней магистральной кабельной подсистемы, не должныделить свое пространство с другими сервисами здания.

Запрещаетсяиспользование любых способов открытого монтажа кабелей внутренней магистральнойподсистемы в пространствах общего доступа.

Трассымагистральной распределительной системы должны быть спроектированы иустановлены с соблюдением соответствующих строительных норм и нормэлектробезопасности.

Система трассдолжна быть спроектирована, как минимум, для работы со всемителекоммуникационными средами передачи, описанными в разделах5 и 6. При определении размеров трассынеобходимо учитывать число кабелей, их длину и требования к радиусу изгиба сучетом запаса на развитие системы в будущем.

Характеристикитрасс должны обеспечивать соблюдение минимально допустимых радиусов изгибакабелей, определенных производителем или правилами настоящего стандарта дляусловий монтажа и эксплуатации.

Внутренние трассымагистральной подсистемы должны быть установлены в сухих местах для защитыкабелей от воздействия уровней влажности, выходящих за пределы предполагаемогорабочего диапазона для кабелей внутреннего применения.

Система заземленияи уравнивания потенциалов трасс магистральной распределительной системы должнасоответствовать требованиям норм электробезопасности.

Запрещаетсяразмещать трассы магистральной распределительной системы в лифтовых шахтах.

Все правила,приведенные в 8.4и касающиеся монтажа телекоммуникационных распределительных систем, должны бытьвыполнены для магистральной подсистемы.

9. Администрирование кабельной системы

9.1. Общая информация

Администрированиеявляется неотъемлемой составной частью СКС.

Администрированиевключает в себя создание точной системы идентификации и хранения записей всехкомпонентов, входящих в состав СКС, включая трассы, элементы системы заземленияи уравнивания потенциалов, кроссы и другие пространства, в которых она былаустановлена.

Все изменения,вносимые в кабельную систему, должны быть документированы непосредственно послеих выполнения.

Рекомендуетсяиспользовать систему администрирования на основе компьютерных технологий.

9.2. Область применения системы администрирования

Требования ксистеме администрирования касаются кабельной системы, трасс и пространств, вкоторых она установлена.

Использованиесистемы администрирования имеет своей целью увеличение отдачи откапиталовложений пользователя в телекоммуникационную инфраструктуру за счетснижения расходов на обслуживание кабельной системы, за счет продления полезнойэкономико-хозяйственной жизни системы, а также за счет предоставлениявысокоэффективного сервиса.

9.3. Элементы системы администрирования

К функциональнымэлементам СКС, подлежащим администрированию, относятся:

- горизонтальнаякабельная подсистема;

- магистральнаякабельная подсистема;

- трассы ипространства (помещения).

Системаадминистрирования может быть применена к телекоммуникационным инфраструктурамкоммерческих, промышленных, государственных и жилых объектов. Кабельные системымогут иметь размеры частного жилого дома (квартиры) и крупных кампусов. Методыадминистрирования телекоммуникационной инфраструктуры применимы к существующим,реконструируемым и вновь строящимся зданиям.

Администрированиетелекоммуникационной инфраструктуры конечного пользователя выполняется спомощью следующих процедур:

- присваиванияуникальных идентификаторов компонентам инфраструктуры;

- оформлениязаписей (паспортов) для всех присвоенных идентификаторов;

- определениявзаимных ссылок записей с целью получения содержащейся в них информации.

9.4. Концепция администрирования

9.4.1. Общие положения

Настоящий разделустанавливает правила, относящиеся к концепции присвоения идентификаторов,составления записей, определения ссылок между записями и предоставленияинформации, необходимой для проведения администрирования кабельной системы,трасс и пространств/помещений в зданиях.

9.4.2. Идентификаторы

Идентификаторприсваивается элементу телекоммуникационной инфраструктуры для создания связиэтого элемента с его записью.

Идентификаторыдолжны быть нанесены на все элементы, подлежащие администрированию.

Идентификаторы,используемые для осуществления доступа к группе записей одного типа, должныбыть уникальными.

Рекомендуетсяиспользование уникальных идентификаторов во всех группах записейтелекоммуникационной инфраструктуры.

Идентификаторымогут быть кодированными и некодированными. Кодированные идентификаторыпредоставляют дополнительную информацию об идентифицируемом элементе, напримерместо его расположения в соответствии с поэтажными планами объекта.Некодированные идентификаторы не несут никакой информации об идентифицируемомэлементе.

Маркировка -нанесение на элемент телекоммуникационной инфраструктуры идентификатора и,дополнительно, другой информации. Маркировка должна выполняться двумя методами- надежным креплением отдельных меток к элементу или нанесением маркировкинепосредственно на элемент. Правила маркировки приведены в 9.8.

9.4.3. Записи

Запись -совокупность информации об определенном элементе телекоммуникационнойинфраструктуры, включающая в себя четыре категории - требуемую информацию,требуемые ссылки, дополнительную информацию и дополнительные ссылки. Полязаписи, входящие в категории "требуемая информация" и "требуемыессылки", представляют собой минимум, который в обязательном порядке долженприсутствовать в системе администрирования. Поля записи категорий,дополнительная информация и дополнительные ссылки дают представление о том,какого рода дополнительная информация может быть полезной для включения всистему администрирования.

9.4.4. Ссылки

Ссылки - этологические связи между идентификаторами и записями или между двумя записями втом случае, когда существует необходимость привязки одного идентификатора кдругому.

Записи элементовинфраструктуры могут быть связаны с помощью ссылок с записями других системадминистрирования (например, базы данных персонала, активного оборудования,систем передачи информации и т.п.), которые не рассматриваются в настоящемстандарте.

9.4.5. Код пользователя

Код пользователя -ссылка, позволяющая связывать запись позиции коммутационного оборудования сдругими записями. Обеспечивая единую точку доступа ко всем показанным записям,код пользователя облегчает выполнение таких функций администрирования, каквыявление проблем, проведение процедур перемещения, добавления и внесенияизменений. Например, такие коды пользователя, как внутренний телефонный номерили номер в сети, могут связывать пользователя с элементамителекоммуникационной инфраструктуры, с помощью которых осуществляетсяподключение к системе поставщика услуг передачи речи или данных. Такой подходпомогает проводить поиск неисправностей, идентифицируя одновременно физическиеи логические связи на основании одного кода пользователя.

9.4.6. Формы представления информации

9.4.6.1. Общиеположения

Системаадминистрирования включает в себя такие элементы, как метки, записи, отчеты,чертежи и наряды на работу.

Отчеты служат длякомпиляции и предоставления информации, находящейся в записях.

Графическаяинформация, отображающая связи между телекоммуникационной инфраструктурой идругими инфраструктурами здания, отражается на чертежах.

С помощью нарядовна работу документируются операции, необходимые для выполнения изменений,затрагивающих телекоммуникационную инфраструктуру.

9.4.6.2. Отчеты

Отчеты служат дляпредоставления информации, отобранной из записей различных элементовтелекоммуникационной инфраструктуры. Отчеты могут создаваться как из отдельнойгруппы записей, так из нескольких взаимосвязанных групп. Информация, получаемаяс помощью отчетов, может оформляться в различных форматах.

9.4.6.3. Чертежи

Общие положения

Чертежииспользуются для иллюстрирования различных стадий планирования и монтажателекоммуникационной инфраструктуры.

В общем случаеконцептуальные и монтажные чертежи служат источником информации для подготовкирегистрационных чертежей, которые графически документируют телекоммуникационнуюинфраструктуру. Регистрационные чертежи наряду с некоторыми спецификациями имонтажными чертежами (например, планами аппаратных стоек и шкафов) становятсячастью документации системы администрирования.

Концептуальныечертежи

Концептуальныечертежи (такие, как, например, диаграммы, однолинейные схемы и т.п.)используются с целью иллюстрирования содержания предлагаемого проекта. На них,как правило, не присутствуют все элементы телекоммуникационной инфраструктуры иих идентификаторы, и они редко включаются в систему администрирования.

Монтажные чертежи

Монтажные чертежииспользуются для графического документирования монтируемой телекоммуникационнойинфраструктуры. На этом типе чертежей рекомендуется отображать все относящиесяк проекту элементы инфраструктуры. Кроме этого, чертежи могут описывать методымонтажа. Идентификаторы изображенных элементов могут присутствовать илиотсутствовать на монтажных чертежах.

Регистрационныечертежи

Регистрационныечертежи служат для графического документирования смонтированнойтелекоммуникационной инфраструктуры. К регистрационным чертежам относятсяпоэтажные планы, вертикальные проекции и детализированные чертежи.Регистрационные чертежи могут отличаться от монтажных чертежей вследствиеопределенных изменений, произошедших в первоначальном проекте в процессемонтажа, и за счет особенностей объекта. Для всех ключевых элементовтелекоммуникационной инфраструктуры на регистрационных чертежах должны бытьнанесены идентификаторы. Для отображения каждой части инфраструктуры, напримертрасс/пространств или кабельной системы, могут быть использованы отдельныечертежи в случае их высокой сложности, размера или масштаба.

Наряды на работу

Наряды на работуслужат для документирования действий, выполняемых при внесении изменений,затрагивающих телекоммуникационную инфраструктуру. Такие изменения могуткасаться как телекоммуникационных компонентов, так и других систем, связанных стелекоммуникационной инфраструктурой. С помощью нарядов на работу регистрируюттакие операции, как, например, переключение коммутационного шнура, монтажкондуита или перемещение коробки розетки. Наряды на работу могут оформлятьсядля пространств/помещений, трасс, кабелей, муфт, позиций коммутационногооборудования (точек терминирования сред) как по отдельности, так и группами.Рекомендуется: в наряде на работу должны быть указаны лица, ответственные какза выполнение физических действий, так и за поддержание соответствующейдокументации в надлежащем порядке.

9.5. Администрирование трасс ипространств/помещений

9.5.1. Общие положения

В настоящемподразделе описаны правила администрирования трасс и пространств/помещений.

Трассы являютсятранспортным средством для телекоммуникационных сред передачи, соединяющим телекоммуникационныепространства/помещения.

В случае внесенияизменений в трассы рекомендуется обновлять все соответствующие метки, записи,отчеты и чертежи.

Для трассы,состоящей из нескольких соединенных между собой трасс различных типов илиразмеров, рекомендуется выполнять администрирование каждого сегмента какотдельной трассы.

Пространства/помещения(аппаратные, телекоммуникационные, рабочие места, городские вводы, монтажныеколодцы и монтажные лючки) - области, в которых может быть расположено телекоммуникационноеоборудование и кабельная система.

В случае внесенияизменений в пространства/помещения все соответствующие метки, записи, отчеты ичертежи должны быть обновлены.

Записи трасс ипространств/помещений должны содержать информацию об инфраструктуре, служащейдля монтажа и поддержки телекоммуникационной кабельной системы, коммутационногооборудования и системы заземления.

Отчеты и чертежиобеспечивают средства эксплуатации трасс и пространств/помещений за счетпредоставления суммарной информации, собранной из соответствующих записей.Изменения, вносимые в трассы и пространства/помещения, документируются спомощью нарядов на работу.

9.5.2. Администрирование трасс

9.5.2.1.Идентификаторы и маркировка трасс

Рекомендуетсякаждой трассе присваивать уникальный идентификатор, служащий ссылкой на записьтрассы. Идентификатор рекомендуется наносить на каждую трассу или ее метку.

Длясекционированных трасс рекомендуется присваивать уникальный идентификаторкаждой из секций.

Длясекционированных трасс, таких, как банки кондуитов, многосекционные короба илотки, рекомендуется выбирать общий идентификатор для всей трассы иидентификаторы для каждой из секций, построенные на основе общегоидентификатора.

Рекомендуетсянаносить маркировку на все концы трасс, расположенных в телекоммуникационных,аппаратных и городских вводах.

Дополнительнаямаркировка может потребоваться в промежуточных точках (в пространствах доступа,проходных или разветвительных коробках) или может быть выполнена черезрегулярные интервалы по всей длине трассы. Замкнутые трассы (например,кабельные лотки или короба) рекомендуется маркировать через регулярныеинтервалы.

В промежуточныхточках, где соединяется несколько трасс (например, в проходных коробках,сопряжениях сегментов кабельных лотков), рекомендуется маркировать конец каждойтрассы.

Сетчатые имногоканальные распределительные системы с множественными точками доступа(например, ячеистый пол), для которых маркировка с практической точки зрениянецелесообразна, могут быть идентифицированы на регистрационных чертежах.

9.5.2.2. Записитрасс

В записи трассырекомендуется регистрировать:

- идентификатортрассы;

- тип трассы;

- коэффициентиспользования;

- коэффициентзагрузки;

- ссылки на записикабелей;

- ссылки напространства/помещения (на двух концах);

- ссылки напространства доступа;

- ссылки на другиетрассы.

Поля ссылок взаписи трассы могут быть использованы для прослеживания непрерывности маршрутапрохождения секционированной трассы или для определения взаимосвязи междупроходными коробками, монтажными лючками и кондуитами. Коэффициентиспользования показывает текущий процент заполнения пространства трассыотносительно ее максимально допустимой емкости. Коэффициент загрузки даетинформацию о текущей весовой нагрузке на трассу.

9.5.2.3. Отчетытрасс

Рекомендуетсясоставление суммарного отчета трасс, в котором следует перечислять все трассыи, как минимум, их типы и текущие коэффициенты использования и загрузки.

Рекомендуетсясоставлять отчет о точном содержимом трасс.

9.5.2.4. Чертежи трасс

Рекомендуетсяподдерживать в рабочем состоянии регистрационные чертежи всех элементов трасстелекоммуникационной инфраструктуры. На чертежах рекомендуется показывать местарасположения трасс, маршруты их прохождения, размеры, радиусы изгиба, места расположенияпроходных коробок, места прохода через стены. Для каждой трассы рекомендуетсяуказывать ее идентификатор.

9.5.2.5. Наряды наработу трасс

Рекомендуетсяхранить в архиве все наряды на работу, связанные с внесением изменений втрассы. Часть наряда на работу должна включать в себя идентификатор трассы, еетип и ссылки на соответствующие записи пространств/помещений. Все записинарядов на работу рекомендуется корректировать.

9.5.3. Администрирование пространств/помещений

9.5.3.1.Идентификаторы и маркировка пространств/помещений

Уникальныйидентификатор должен быть присвоен каждому телекоммуникационномупространству/помещению и должен служить ссылкой на записьпространства/помещения.

Всепространства/помещения должны быть маркированы.

Рекомендуется размещатьметки в непосредственной близости от входов в помещения.

9.5.3.2. Записипространств/помещений

Для каждогопространства/помещения в записи должны быть зарегистрированы:

- идентификаторпространства/помещения;

- типпространства/помещения.

Рекомендуется взаписи пространства/помещения регистрировать:

- ссылки на записитрасс;

- ссылки на записикабелей.

Поля ссылок назаписи трасс и кабелей используются для связи пространств (например, рабочихмест с трассами, их обслуживающими).

9.5.3.3. Отчетыпространств/помещений

Рекомендуетсясоставление суммарного отчета пространств/помещений, в котором рекомендуетсяперечислить все пространства/помещения и, как минимум, их типы и местарасположения.

9.5.3.4. Чертежипространств/помещений

Регистрационныечертежи всех пространств/помещений телекоммуникационной инфраструктуры должныподдерживаться в рабочем состоянии. На чертежах должны быть показаны местарасположения и размеры пространств/помещений. Для каждогопространства/помещения должен быть указан его идентификатор. На поэтажныхпланах должны быть указаны места расположения всех коробок телекоммуникационныхрозеток.

На чертежахпространств/помещений рекомендуется показывать виды в плане и вертикальныепроекции всех телекоммуникационных, аппаратных и городских вводов.

9.5.3.5. Наряды наработу пространств/помещений

Все наряды наработу, связанные с внесением изменений в пространства/помещения, должныхраниться в архиве. Часть наряда на работу, касающаяся помещений/пространств,должна включать в себя идентификатор и тип пространства/помещения. Все записидолжны быть скорректированы.

9.6. Администрирование кабельной системы

9.6.1. Общие положения

Настоящий подразделустанавливает правила администрирования кабелей, коммутационного оборудования, позицийкоммутационного оборудования и муфт. Правила администрирования построены наоснове иерархической структуры кабельной системы, определенной в настоящемстандарте.

В случае внесенияизменений в кабельную систему все соответствующие метки, записи, отчеты ичертежи должны быть обновлены.

9.6.1.1. Записи

Рекомендуетсявключать в записи конкретную информацию, относящуюся к каждой монтируемойсистеме (например, имена изготовителей компонентов, скорости передачиинформации и т.п.).

9.6.1.2. Отчетыкроссов

Рекомендуется,чтобы для каждого пространства, содержащего кросс, был составлен отчет сперечислением всех кросс-соединений.

9.6.1.3. Чертежи

Регистрационныечертежи элементов кабельной системы должны поддерживаться в рабочем состоянии.

На чертежах должныбыть показаны места расположения точек терминирования всех кабелей и нанесеныидентификаторы всех элементов кабельной системы.

На поэтажных планахдолжны быть показаны места расположения всех телекоммуникационных розеток.

На чертежахрекомендуется показывать маршруты прохождения всех кабелей и места расположениявсех муфт.

На чертежахмагистральной подсистемы рекомендуется показывать виды в плане и вертикальныепроекции всех маршрутов прохождения магистральных кабельных сегментов потрассам здания, через телекоммуникационные, аппаратные и городские вводы.

9.6.1.4. Наряды наработу

Все наряды наработу, связанные с ремонтом и внесением изменений в кабельную систему,коммутационное оборудование и муфты, должны храниться в архиве.

Все записи,затрагиваемые нарядами на работу, должны быть скорректированы.

Часть наряда наработу, касающаяся кабельной системы, должна включать в себя идентификатор итип кабеля, идентификатор и тип коммутационного оборудования, идентификатор итип муфты.

Наряд на работуможет содержать любую дополнительную информацию, способную упростить внесениеизменений в связанные с ним записи. После того как наряд на работу выполнен,эта информация используется для корректирования записей системыадминистрирования.

9.6.2. Администрирование кабелей

9.6.2.1.Идентификаторы кабелей

Уникальныйидентификатор должен быть присвоен каждому кабелю и служить ссылкой на записькабеля. Идентификатор должен быть нанесен на каждый кабель или на его метку.

Идентичные кабели,соединенные с помощью муфты, должны проходить администрирование как одинкабель.

Администрированиекоммутационных и аппаратных шнуров не требуется.

9.6.2.2. Маркировкакабелей

Кабелигоризонтальной и магистральной подсистем должны быть маркированы с двух концов.

В случае, когдакабель разделен муфтой или консолидационной точкой, маркировка должна бытьнанесена на оба конца кабеля, терминированные на консолидационной точке илисоединенные с помощью муфты.

Рекомендуетсямаркировать кабели с помощью меток, прикрепляемых на концах кабеля, нежели маркироватьсам кабель, в промежуточных точках, таких, как концы кондуитов, монтажныеколодцы и проходные коробки, а также наносить на концы кабеля идентификаторыпозиций соответствующего коммутационного оборудования.

В случае, когда кабельпроходит через несколько сегментов трасс, рекомендуется в поле ссылок на трассыв записи кабеля указывать идентификаторы всех сегментов трасс.

9.6.2.3. Записикабелей

В записи каждогокабеля должны быть зарегистрированы:

- идентификаторкабеля;

- тип кабеля;

- номераповрежденных элементов;

- ссылки на записипозиций коммутационного оборудования (два конца);

- ссылки на записимуфт.

В записи кабелярекомендуется регистрировать следующую дополнительную информацию:

- ссылки на трассы,в которых проходит кабель;

- в поле "типкабеля" - имя производителя и его реквизиты;

- день монтажа илисертификационного тестирования кабеля.

Поле ссылки напозиции коммутационного оборудования используется для документирования всехконнекторов, на которых были терминированы пары/проводники кабеля. Каждаяпара/проводник или их группы должны иметь ссылки на записи двух позицийкоммутационного оборудования.

9.6.2.4. Отчеты окабелях

Рекомендуетсясоставлять суммарный отчет о кабелях, в котором рекомендуется перечислить все кабелии, как минимум, их типы и ссылки на позиции коммутационного оборудования.

9.6.3. Администрирование коммутационногооборудования и позиций коммутационного оборудования

9.6.3.1.Идентификаторы коммутационного оборудования и позиций коммутационного оборудования

Уникальныеидентификаторы должны быть присвоены каждой единице коммутационногооборудования, соответствующим позициям коммутационного оборудования и должныслужить ссылкой на запись коммутационного оборудования и позицийкоммутационного оборудования.

Коммутационноеоборудование может состоять из одной или нескольких коммутационных позиций(коннекторов). Рекомендуется разбивать многоконнекторные блоки на позиции смаксимально возможным для оборудования данного типа уровнем дискретности. Втаком случае в остальных записях системы администрирования при создании ссылокна позиции коммутационного оборудования указываются все позиции, на которых былтерминирован кабель.

9.6.3.2. Маркировкакоммутационного оборудования и позиций коммутационного оборудования

Идентификаторыдолжны быть нанесены на каждую единицу коммутационного оборудования или егометку и на метки соответствующих позиций коммутационного оборудования.

Каждая позициякоммутационного оборудования должна быть маркирована идентификатором во всехслучаях за исключением ситуаций, когда высокая плотность терминирования делаетмаркировку практически нецелесообразной. В этом случае идентификаторы должныбыть присвоены каждой единице коммутационного оборудования, а идентификаторыпозиций присваиваются на основании их порядковых номеров в соответствии справилами, принятыми для коммутационного оборудования данного типа.

Двойную маркировку(оборудования и принадлежащих ему позиций) коммутационного оборудования нарабочем месте можно не выполнять. Нанесение идентификатора на монтажную рамкуили коробку розетки в виде отдельной метки не требуется в случае, если длямаркировки используется идентификатор позиции (коннектора) розетки.

9.6.3.3. Записикоммутационного оборудования и позиций коммутационного оборудования

В записи каждойединицы коммутационного оборудования и принадлежащих ему позицийкоммутационного оборудования должны быть зарегистрированы:

- идентификаторкоммутационного оборудования;

- идентификаторыпозиций коммутационного оборудования;

- тип коммутационногооборудования;

- типы позицийкоммутационного оборудования;

- номераповрежденных позиций коммутационного оборудования;

- ссылки на записикабелей;

- ссылка на записипространств/помещений.

В записикоммутационного оборудования и позиций коммутационного оборудования должны бытьуказаны все идентификаторы принадлежащих данному коммутационному оборудованиюпозиций. Позиции коммутационного оборудования могут быть использованы какиндивидуально, так и группами.

Указание кодапользователя в записи позиции коммутационного оборудования делается только длятелекоммуникационной розетки на рабочем месте. В качестве кода пользователямогут быть использованы внутренний телефонный номер, номер линии/канала, имяпользователя или любые другие приемлемые ссылки или обозначения. В некоторыхсхемах администрирования идентификатор позиции коммутационного оборудованияможет быть идентичным коду пользователя.

9.6.4. Администрирование муфт

9.6.4.1.Идентификаторы муфт

Уникальныйидентификатор должен быть присвоен каждой муфте и служить ссылкой на записьмуфты.

9.6.4.2. Маркировкамуфт

Идентификатордолжен быть нанесен на каждую муфту или ее метку.

9.6.4.3. Записимуфт

В записи каждоймуфты должны быть зарегистрированы:

- идентификатормуфты;

- тип муфты;

- ссылки на записикабелей.

Приадминистрировании муфт, соединяющих кабельные сегменты, которым присвоен одинидентификатор, ссылки в записях кабелей на записи таких муфт заносятся в полессылки на запись муфты.

Приадминистрировании муфт, соединяющих кабельные сегменты, которым присвоеныразные идентификаторы, ссылки в записях кабелей на записи таких муфт заносятсяв поля ссылок на позиции коммутационного оборудования.

9.7. Цветовое кодирование и идентификация

Настоящий подразделопределяет правила цветового кодирования элементов телекоммуникационнойинфраструктуры в рамках системы администрирования.

9.7.1. Цветовое кодирование полей терминирования

9.7.1.1. Общиеположения

Цветовоекодирование полей терминирования делает систему администрирования болееэффективной за счет придания кабельной системе интуитивности и простоты еевосприятия и понимания в процессе обслуживания.

Принцип цветовогокодирования полей терминирования сред передачи построен на топологии кабельнойсистемы, описанной в разделах 5 и 6,и обеспечивает создание одного уровня коммутации (кросс-соединений) вгоризонтальной подсистеме и двух уровней - в магистральной подсистеме.

9.7.1.2. Цветовыекоды

Рекомендуемая схемацветового кодирования:

Оранжевый - демаркационная точка, места терминированиясред, приходящих от внешнего поставщика сервиса.

Зеленый - сетевая сторона конечного пользователя(сетевые подключения на пользовательской стороне демаркационной точки).

Лиловый - точки подключения оборудования общегоназначения (например, УАТС, компьютеры, устройства ЛВС, мультиплексоры и т.п.).

Белый - точки терминирования сред передачи на двухконцах магистральной подсистемы первого уровня, берущей начало в главномкроссе.

Серый - точки терминирования сред передачи на двухконцах магистральной подсистемы второго уровня, берущей начало в промежуточномкроссе.

Коричневый - точки терминирования сред передачи на двухконцах внешней магистральной подсистемы.

Голубой - точки терминирования сред передачигоризонтальной подсистемы в телекоммуникационных помещениях (TR, ER или EF).

Желтый - точки терминирования сред передачивспомогательных систем, таких как, например, системы безопасности, управленияэнергопотреблением, пожароохранные.

В зданиях, несодержащих главного кросса, белый цвет разрешается использовать дляидентификации точек терминирования магистральной кабельной системы второгоуровня.

Кросс-соединениявыполняются между полями терминирования сред с разными цветами кодирования.

9.8. Правила маркировки

9.8.1. Метки

9.8.1.1. Общиеположения

Метки делятся натри категории: клейкие, вкладыши и прочие.

Вкладыши должныплотно входить в держатель на компоненте таким образом, чтобы при нормальныхусловиях эксплуатации они не могли самопроизвольно выпасть из держателя.

При выборе типаклейкой метки для использования в различных условиях должен быть учтен материалкак самой метки, так и ее клеевой основы с целью обеспечения качественнойидентификации и исключения изменения свойств метки со временем. Для разныхтипов поверхностей и окружающей среды существуют метки различных типов.

Все метки,используемые для маркировки компонентов СКС, должны быть надежно прикреплены ккомпонентам, отвечать требованиям к различимости и износоустойчивости, а такжеоставаться на своем месте на протяжении всего срока эксплуатации кабельнойсистемы.

Общие правила,относящиеся к маркировке отдельных компонентов кабельной системы:

- возможностьцветовой идентификации;

- устойчивость квоздействию таких факторов окружающей среды, как повышенная влажность, разностьтемператур, истирание и пр.;

- сочетаниепростоты установки с надежностью крепления;

- срок службы, неменьший продолжительности эксплуатации маркируемого компонента;

- возможностьнанесения идентификационной информации на метки вручную и на печатающихустройствах.

Для повышенияудобочитаемости меток рекомендуется изготавливать их с помощью печатающих илидругих механических устройств в отличие от ручного нанесения идентификаторов.

БИБЛИОГРАФИЯ

[1] ANSI/TIA/EIA-604-3, FOCIS 3 Fiber Optic Connector IntermeatabilityStandard ¹⁾.

¹⁾ Стандартдоступен: ФГУ КВФ "Интерстандарт", адрес в Интернетеhttp://www.interstandart.ru.



Ключевые слова: кабельная система, оптическая кабельнаясистема, канал, постоянная линия, горизонтальная, магистральная, потери,вносимые потери, затухание, приложение, схема разводки, NEXT, FEXT
