| ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ |
|
| НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ | ГОСТ Р
52737-
2007 |
ТЕСАКИ ОХОТНИЧЬИ, МАЧЕТЕ ТУРИСТИЧЕСКИЕ, РАЗДЕЛОЧНЫЕ,
ИНСТРУМЕНТЫ ДЛЯ ВОССТАНОВИТЕЛЬНЫХ И СПАСАТЕЛЬНЫХ РАБОТ
Общие технические требования и методы испытаний на безопасность
|
| Москва
Стандартинформ
2007 |
Цели и принципыстандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ«О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р1.0-20044 «Стандартизация в Российской Федерации. Основные положения»
Сведения о стандарте
1 РАЗРАБОТАН рабочейгруппой специалистов Экспертно-криминалистического центра МВД России, Российского федерального центра судебныхэкспертиз при Министерстве ЮстицииРоссийской Федерации, Органа по сертификации гражданского и служебногооружия АНО «Стандарт-Оружие», ЗАО «ТД«Дендра»
ВНЕСЕНТехническим комитетом по стандартизации ТК 384 «Гражданское и служебноеоружие и патроны к нему»
2 УТВЕРЖДЕН ИВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированиюи метрологии от 17 июля 2007 г. № 180-ст
3 В настоящем стандартереализованы требования Федерального закона «Об оружии»
4 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях кнастоящему стандарту публикуется в ежегодно издаваемом информационном указателе«Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемыхинформационных указателях «Национальные стандарты». В случае пересмотра(замены) или отмены настоящего стандарта соответствующее уведомление будетопубликовано в ежемесячно издаваемом информационном указателе «Национальныестандарты». Соответствующая информация, уведомление и тексты размещаются такжев информационной системе общего пользования - на официальномсайте Федерального агентства по техническому регулированию и метрологии в сетиИнтернет
СОДЕРЖАНИЕ
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
| ТЕСАКИ ОХОТНИЧЬИ, МАЧЕТЕ ТУРИСТИЧЕСКИЕ, РАЗДЕЛОЧНЫЕ,
ИНСТРУМЕНТЫ ДЛЯ ВОССТАНОВИТЕЛЬНЫХ И СПАСАТЕЛЬНЫХ РАБОТ Общие технические требования и методы испытаний на безопасность Hunting hangers, tourist and skinning machetes, tools for repairing and saving works.
General technical requirements and safety test methods |
Дата введения -2008-01-01
Настоящий стандарт распространяетсяна охотничьи тесаки, туристические и разделочные мачете, инструменты длявосстановительных и спасательных работ (ИВСР), в том числе импортные (далее -изделия).
На изделия, изготовленныесамодельным способом, требования настоящего стандарта распространяются в частиустановления и оценки соответствия изделий холодному оружию при проведениикриминалистических исследований и экспертиз.
Стандарт устанавливаетобщие технические требования к изделиям и методы испытаний (контроля) изделийна безопасность.
В настоящем стандартеиспользованы ссылки на следующие стандарты:
ГОСТ Р 51215-98 Оружиехолодное. Термины и определения
ГОСТР 51715-2001 Изделия декоративные и сувенирные, сходные по внешнему строениюс холодным или метательным оружием. Общие технические требования
ГОСТ 9013-59 (ИСО6508 - 86) Металлы. Метод измерения твердости по Роквеллу
ГОСТ 16483.7-71 Древесина.Методы определения влажности
Примечание - При пользовании настоящимстандартом целесообразно проверить действие ссылочных стандартов винформационной системе общего пользования - на официальном сайте Федеральногоагентства по техническому регулированию и метрологии в сети Интернет или поежегодно издаваемому информационному указателю «Национальные стандарты»,который опубликован по состоянию на 1 января текущего года, и по соответствующимежемесячно издаваемым информационным указателям, опубликованным в текущем году.Если ссылочный стандарт заменен (изменен), то при пользовании настоящимстандартом следует руководствоваться заменяющим (измененным) стандартом. Еслиссылочный стандарт отменен без замены, то положение, в котором дана ссылка нанего, применяется в части, не затрагивающей эту ссылку.
В настоящем стандартеприменены термины по ГОСТ Р 51215.
4.1 Требованияназначения
4.1.1 Охотничьи тесакиотносятся к холодному оружию и предназначены для использования в условияхпромысловой или спортивной охоты.
4.1.2 Туристические,разделочные мачете и ИВСР являются хозяйственно-бытовыми изделиями и неотносятся к холодному оружию.
4.1.3 Туристическиемачете предназначены для выполнения широкого круга хозяйственно-бытовых работ впоходных условиях при занятиях оздоровительным и спортивным туризмом (например,прорубания троп в густых зарослях, заготовки хвороста и т.п.), а также дляиспользования их в быту в качестве изделий хозяйственно-бытового назначения(например, в качестве садового инвентаря).
4.1.4 Разделочные мачетепредназначены для разделки туш и (или) снятия шкур, других хозяйственных целейв условиях промысловой или спортивной охоты и в быту.
4.1.5 ИВСР используют вкачестве рубяще-режущего, пилящего и шанцевого инструмента при ликвидациипоследствий стихийных бедствий, катастроф (например, при разборе завалов ит.п.).
4.2 Требования к конструкции
4.2.1 Охотничьи тесаки,туристические и разделочные мачете, ИВСР в соответствии с конструкциейподразделяют на два типа:
- тип 1 - нескладные(неразборные и разборные со сменными дополнительными предметами илиинструментами, например шкуросъемным клинком, топором, лопаткой и т.п.);
- тип 2 - складные(только туристические и разделочные мачете и ИВСР).
4.2.2 Конструкцияохотничьих тесаков в сочетании с особенностями конструкции их клинков ирукоятей (формой, размером, массой, примененными для их изготовленияматериалами и т.п.) и прочностными характеристиками должна обеспечиватьдолговечность и безопасность их эксплуатации, а также поражающие свойства,достаточные для гражданского холодного оружия.
Основные виды охотничьихтесаков - по приложениюА.
4.2.3 При изготовленииохотничьих тесаков допускается использовать конструктивные решения, принятые вобразцах военного холодного оружия.
4.2.4 Конструкциятуристических и разделочных мачете и ИВСР должна обеспечивать долговечность ибезопасность их применения при проведении хозяйственных и специальных работ.
Основные видытуристических, разделочных мачете и ИВСР - по приложениямБ и В.
4.2.5 Туристические и разделочныемачете и ИВСР не должны обладать поражающими свойствами, характерными дляхолодного оружия, или эти свойства должны быть значительно снижены за счетособенностей конструкции и технических характеристик изделий.
4.2.6 Соединение клинковохотничьих тесаков, туристических, разделочных мачете и полотен ИВСР срукоятями должно быть плотным и прочным.
4.2.7 При изготовленииклинков охотничьих тесаков, туристических, разделочных мачете и полотен ИВСРмогут быть применены:
- различные металлы и ихсплавы (углеродистые стали, коррозионно-стойкие легированные стали, дамасские ибулатные стали и др.);
- композиции материалов(сталь с покрытием слоем тефлона, эпоксидного напыления, нитрида титана и др.).
4.2.8 Складныетуристические, разделочные мачете и ИВСР изготавливают с клинком (полотном),длина которого должна превышать длину рукояти.
Складную конструкциюследует применять в целях уменьшения общей длины изделия при транспортировке идля удобства ношения.
При этом рукоять может необеспечивать безопасность ношения изделия без ножен в сложенном положении.
4.2.9 На поверхностяхклинков охотничьих тесаков, туристических, разделочных мачете и полотен ИВСР, атакже на других металлических частях не допускаются выкрашивания, заусенцы,раковины, трещины, расслоения и другие дефекты, ухудшающие прочность ибезопасность изделия и его внешний вид.
4.2.10 Допускаетсяизготовление клинков охотничьих тесаков, туристических, разделочных мачете иполотен ИВСР с использованием технологий термической или механической обработок,нанесение на их поверхность специальных покрытий (воронение, шлифовка доматовой поверхности, пескоструйная обработка, окраска, напыление металлов идр.).
4.2.11 Лезвия охотничьихтесаков, туристических, разделочных мачете и ИВСР должны иметь одно- илидвустороннюю заточку.
4.2.12 Допускаютсяспециальные виды заточек, например, серрейторная, наносимая на часть лезвия состороны рукояти, но не более чем на 1/2 от общей длины лезвия; при наличии двухлезвий (у обоюдоострых) - на всю длину одного из них.
4.2.13 На полотнах ИВСРдопускается притупление лезвия по всей длине или его части.
4.2.14 На охотничьихтесаках, туристических, разделочных мачете и ИВСР допускается наноситьдополнительные заточки на скосе клинка (передней кромки полотна) или обухе. Степеньзаточки не ограничивается.
4.2.15 Голомени клинковохотничьих тесаков, туристических и разделочных мачете и полотна ИВСР могутиметь долы. Число дол не ограничивается.
4.2.16 Клинки охотничьихтесаков могут оснащаться одно- или двурядной пилой по дереву или кости,размещенной на обухе.
4.2.17 На клинкахтуристических, разделочных мачете и полотнах ИВСР не допускается наличиеспециальных шоковых пазов, характерных для боевого холодного оружия ипредназначенных для нанесения рваных ран. Для охотничьих тесаков такогоограничения нет.
4.2.18 Рукояти охотничьихтесаков, туристических, разделочных мачете и ИВСР должны быть тщательнообработаны для обеспечения безопасности при их применении и ношении.
4.2.19 Рукояти в целом идетали рукоятей охотничьих тесаков, туристических и разделочных мачете и ИВСРмогут изготавливаться из различных материалов (дерева, капа, бересты, кожи,шнура, кости, металла, пластмассы, резины и других природных и синтетическихматериалов или их комбинаций).
4.2.20 Конструкциирукоятей охотничьих тесаков, туристических, разделочных мачете и ИВСР могутбыть различными (всадные, прессованные, литые или с плашками, с креплением длятемляка или без него).
4.2.21 Рукояти охотничьихтесаков должны оснащаться крестовиной, полукрестовиной, защитной дужкой,ограничителем или иным защитным устройством.
4.2.22 Рукоятитуристических, разделочных мачете и ИВСР могут быть изготовлены с защитнымиустройствами и без них.
4.2.23 Не допускаетсяоснащение рукоятей изделий ударным конусом, характерным для боевого оружия, заисключением металлических наверший с плоской или полусферической ударнойчастью.
4.2.24 Туристические,разделочные мачете и ИВСР могут иметь дополнительные предметы и приспособлениябытового и специального назначения, размещенные в полости рукояти (шило,штопор, консервооткрыватель и т.п.), на обухе или на голомени клинка (шабер,одно- или двурядную пилу по дереву или металлу, гвоздодер, стропорез, крюк дляразрезания веревок, линейную или угломерную разметку и т.п.).
4.2.25 К разборным со съемными(сменными) клинками и предметами туристическим, разделочным мачете и ИВСРдолжен изготавливаться комплект дополнительных сменных клинков (полотен) ипредметов (топор, лопатка, пила для дерева и др.), которые должныустанавливаться на место основного клинка и заменяться вручную без примененияинструментов.
4.2.26 У разборных сосъемными (сменными) клинками, а также у складных туристических, разделочныхмачете и ИВСР прочность крепления клинков и сменных предметов с рукоятью должнаосуществляться за счет резьбовых и шарнирных (или иных) соединений,обеспечивающих достаточную безопасность и запас прочности для выполненияхозяйственных и спасательных работ.
4.2.27 Охотничьи тесаки,туристические, разделочные мачете и ИВСР могут иметь художественно-декоративноеоформление клинка и (или) рукояти, нанесенное различными способами (рисованием,гравированием, химическими и электрографическими методами, лазерным илитермическим выжиганием, резьбой по металлу и дереву, инкрустацией, чеканкой идр.).
4.2.28 Охотничьи тесакидолжны, а туристические, разделочные мачете и ИВСР могут комплектоватьсяпредохранительными ножнами или футлярами, в том числе художественнооформленными, изготовленными из натуральных, синтетических материалов или ихкомбинаций, обеспечивающих безопасную транспортировку и хранение изделий.
4.3 Требования кконструкции охотничьих тесаков
4.3.1 Размеры клинковохотничьих тесаков должны быть:
- длина - от 210 до 500мм;
- толщина - не менее 3,0мм;
- ширина - от 25 до 45мм;
- угол острия - не более70°.
4.3.2 Твердость клинковдолжна быть не менее 40 HRC.
Примечание - Тесаки, изготовленные потипу охотничьих тесаков и имеющие твердость клинка менее 25 HRC всоответствии с требованиями ГОСТР 51715, являются сувенирными изделиями.
4.3.3 Допускаются клинкипрямые или искривленные (по обуху) с расширением и без расширения от острия.
Допускается изготовлениеклинков ятаганного типа, а также клинков, оснащенных елманью.
4.3.4 Сечения клинковмогут быть прямоугольной, ромбической, клиновидной и иной формы.
4.3.5 Ширина заточкиклинка не ромбической и не клиновидной формы непосредственно у острия должнабыть не менее 20 мм.
4.3.6 Клинки должны бытьпрочными, упругими; остаточная деформация клинков при изгибе должна быть неболее 1 мм.
4.3.7 Охотничьи тесакиоснащают травмобезопасной рукоятью (в том числе с эфесом).
4.3.8Рукоять считается травмобезопасной, если:
- превышениеодностороннего или двустороннего (в сумме) ограничителя или крестовины надшириной черена рукояти более 5 мм;
- глубина одиночнойподпальцевой выемки на передней втулке или черене рукояти более 5 мм;
- глубина подпальцевыхвыемок на передней втулке или черене рукояти, имеющем более одной подпальцевойвыемки, более 4 мм;
- толщина пяты клинка,используемой в качестве ограничителя или подпальцевой выемки, более 3,5 мм;
- разница междумаксимальным диаметром в средней части бочкообразной рукояти и минимальнымдиаметром в области навершия более 8 мм;
- разница междумаксимальным диаметром ограничителя и минимальным диаметром в области навершияу рукояти клиновидной формы более 8 мм;
- длина черена рукоятиболее 70 мм.
Рукоять, показателикоторой менее указанных значений, следует считать травмоопасной.
4.4 Требования кконструкции туристических и разделочных мачете
4.4.1 Туристические иразделочные мачете, являющиеся изделиями хозяйственно-бытового назначения, оснащаютклинком с острием, не обеспечивающим поражающие свойства при нанесениицеленаправленных колюще-режущих ударов.
4.4.2 Максимальныеразмеры клинков туристических и разделочных мачете должны быть:
- длина - от 175 до 500мм;
- толщина - не менее 1,5 мм;
- ширина (наибольшая) -не менее 35 мм;
- угол острия - более70°.
4.4.3 Допускаетсяуменьшение угла острия клинка при наличии травмобезопасной рукояти в случаях,если:
- острие значительноудалено от средней линии клинка в сторону обуха или лезвия;
- отсутствует клиновидныйсход клинка в сторону острия;
- отсутствуетдополнительная заточка или фаска на обухе (на скосе обуха);
- ширина заточкинепосредственно у острия не более 15 мм;
- имеются другиеособенности конструкции, которые не позволяют использовать мачете для нанесенияцеленаправленных колюще-режущих ударов.
4.4.4 Твердость клинковдолжна быть не менее 25 HRC.
4.4.5 Допускаются прямыеили искривленные (по обуху) клинки с постоянной или изменяющейся ширинойклинка.
4.4.6 Клинки должны бытьпрочными и упругими, остаточную деформацию при изгибе клинка не регламентируют.
4.4.7 Угол острия клинкане регламентируют при наличии:
- травмобезопаснойрукояти (по 4.3.8) итолщине клинка не более 2,4 мм;
- травмоопасной рукояти.
4.4.8 Рукоять считаетсятравмоопасной (при отсутствии темляка), если:
- превышение шириныодностороннего или двустороннего ограничителя или крестовины над шириной черенарукояти менее 5 мм;
- глубина одиночнойподпальцевой выемки на передней втулке или черене рукояти при отсутствииограничителя или крестовины менее 5 мм;
- глубина подпальцевыхвыемок на черене рукояти, имеющем более одной подпальцевой выемки, менее 4 мм;
- в качестве ограничителяили подпальцевой выемки используется пята клинка толщиной не более 3,5 мм;
- разница междумаксимальным диаметром в средней части бочкообразной рукояти и минимальнымдиаметром в области навершия менее 8 мм;
- разница междумаксимальным диаметром ограничителя и минимальным диаметром в области навершияу рукояти клиновидной формы менее 8 мм;
- длина черена рукояти до70 мм;
- рукоять не оснащенаиными защитными устройствами (например, защитной дужкой, крестовиной, эфесом идр.).
4.5 Требования кконструкции ИВСР
4.5.1 ИВСР, являющиесяизделиями хозяйственно-бытового назначения, оснащаются полотном без острия.
4.5.2 Максимальныеразмеры полотна должны быть:
- длина – от 220 до 500мм;
- толщина - не менее 3,0мм;
- ширина (наибольшая) -не менее 45 мм.
4.5.3 Твердость клинковдолжна быть не менее 25 HRC.
4.5.4 Полотна должны бытьпрямыми с обязательным лопатообразным расширением рабочего конца, у которогодопускается скос рабочей кромки.
4.5.5 Полотна должны бытьпрочными и упругими, остаточную деформацию полотна при ее изгибе нерегламентируют.
4.6 Маркировкаохотничьих тесаков, туристических, разделочных мачете и ИВСР
4.6.1 На охотничьихтесаках должна быть четко нанесена маркировка, содержащая:
- товарный знак (логотип)предприятия-изготовителя;
- регистрационный номер.
4.6.2 Туристические,разделочные мачете и ИВСР в качестве маркировки должны иметь только товарныйзнак (логотип) предприятия-изготовителя, нанесенный различными способами(штамповкой, гравировкой, травлением, выжиганием и др.).
4.6.3 Допускаетсямаркировку наносить на любую несъемную деталь изделия.
4.6.4 Выбранный способнанесения маркировки должен обеспечивать ее сохранность на весь периодэксплуатации изделия.
4.6.5 Регистрационныеномера на охотничьи тесаки импортного производства в случае их отсутствиядолжны наноситься торговыми предприятиями, осуществляющими их оптовую илирозничную продажу.
4.6.6 Регистрационныеномера на единичные экземпляры охотничьих тесаков, ввезенных на территориюРоссийской Федерации гражданами, у которых по различным причинам маркировкаотсутствовала, должны наноситься ими самостоятельно или в специализированныхмастерских способами в соответствии с 4.6.3 и 4.6.4.
4.6.7 В случае если уохотничьего тесака отсутствует маркировка, в качестве его регистрационногономера рекомендуется наносить номер документа, выданного соответствующимиорганами владельцу тесака (охотничьего билета, лицензии на коллекционирование ит.п.).
5.1 Внешний вид изделияпроверяют визуально сравнением с образцом-эталоном.
5.2 Основные линейные иугловые размеры проверяют поверенным универсальным мерительным инструментом,обеспечивающим измерения линейных размеров с точностью 0,1 мм, угловых - сточностью 1°.
5.3 Длину клинка тесакови мачете определяют измерением расстояния от острия клинка до наиболеевыступающей части защитного устройства рукояти (крестовины, дужки и т.п.), а вслучае ее отсутствия - до переднего торца втулки или черена рукояти, оснащеннойиными защитными устройствами.
5.4 Длину полотна ИВСРопределяют измерением расстояния от передней кромки лезвия клинка до наиболеевыступающей части защитного устройства рукояти (крестовины, дужки и т.п.), а вслучае его отсутствия - до переднего торца втулки или черена рукояти,оснащенной иными защитными устройствами.
5.5 Толщину обухаизмеряют в наиболее толстом месте (например, на пяте) клинка.
5.6 Линейные размеры,глубину повреждений и остаточные деформации измеряют с точностью до 0,1 мм,углов - с точностью до 1°.
5.7 Прочность и упругостьклинков охотничьих тесаков испытывают в соответствии с рисунком 1.
Рисунок 1 - Схема проведения испытания на прочность и упругостьохотничьих тесаков
5.8 При длине клинкаохотничьего тесака 210 мм его боевой конец (острие) отгибают на 15 мм. Сувеличением длины клинка на каждые 25 мм значение отгиба увеличивают на 2 мм.После испытания на клинке не должно быть остаточной деформации более 1 мм.
5.9 Твердость клинка(полотна) проверяют по ГОСТ 9013 на приборедля измерения твердости по методу Роквелла.
5.10 Степень заточкиклинка (полотна) проверяют пятикратным срезом березовой палочки диаметром 10 -12 мм и влажностью не более 12% по ГОСТ 16483.7 с последующейоценкой состояния поверхности срезов, которые должны быть ровными, без задиров.
5.11 При проверкепрочности конструкции охотничьих тесаков устанавливают возможностьнеоднократного поражения цели без их разрушения.
5.12 При неоднократном(от 10 до 50 раз подряд) нанесении ударов охотничьим тесаком под различнымиуглами в мишень рукой человека или специальным устройством с энергией от 20 до50 Дж фиксируют наличие или отсутствие разрушения тесака в целом или отдельныхего частей.
Примечание - В качестве мишени можетиспользоваться сухая сосновая доска толщиной 30 - 50 мм с влажностью древесиныне более 12% по ГОСТ 16483.7, установленнаяв вертикальном и горизонтальном положениях на мягкой подложке, или изделие«Мишень».
5.13 Хрупкость клинковохотничьих тесаков проверяют нанесением со средней силой (20 - 30 Дж) двух-трехударов плашмя всей боковой поверхностью клинка по плоской сосновой доске шириной150 - 200 мм и толщиной 30 - 50 мм. Растрескивание и выкрашивание металлаклинка после испытаний не допускается.
5.14 Прочность соединенияклинка охотничьего тесака с рукоятью проверяют нанесением пяти сильныхрубяще-режущих ударов (соизмеримых с ударами, рассчитанными на поражениечеловека, с энергией 20 - 50 Дж) поперек сухого соснового бревна диаметром неменее 120 мм. Люфт в месте соединения клинка и рукояти изделия послепроведенных испытаний не допускается.
5.15 По результатамиспытаний изделий оценивают:
- прочность конструкции;
- возможностьмногократного применения;
- степень сниженияпоражающих свойств.
5.16 Достаточностьпоражающих свойств охотничьих тесаков оценивают по относительной глубинеповреждений, полученных в результате нанесения удара силой от 20 до 50 Дж вмишень по 5.12. При этом глубина внедрения клинка должна быть не менее 10 ммпри использовании сосновой доски (см. примечание к 5.12) и не менее 20 мм - прииспользовании изделия «Мишень».

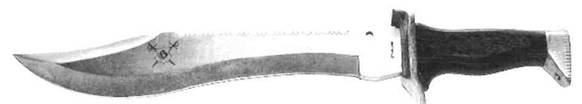

Рисунок А.1
Рисунок Б.1
Рисунок Б.2
Рисунок В.1
Ключевые слова:тесак, мачете, клинок, рукоять, голомень, пята
