Дата введения - 2005-07-01

1 Область применения

Настоящий стандарт распространяется на карусели диаметром более 500 мм, устанавливаемыена детских игровых площадках. Стандарт устанавливает общие требования к безопасности конструкциии методам испытаний каруселей всех типов.

Настоящий стандарт не распространяется на карусели, изготовленные до 1 июля 2005 г.

Настоящий стандарт должен применяться совместно с ГОСТ Р 52167 и ГОСТ Р 52169 .

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ ИСО/ТО 12100-1-2001 Безопасность оборудования. Основные понятия, общие принципыконструирования. Часть 1. Основные термины, методика

ГОСТ ИСО/ТО 12100-2-2002 Безопасность оборудования. Основные понятия, общие принципыконструирования. Часть 2. Технические правила и технические требования

ГОСТ Р ИСО/МЭК 50-2002 Безопасность детей и стандарты. Общие требования

ГОСТ Р ИСО/МЭК 17025 -2000 Общие требования к компетентности испытательных и калибровочных лабораторий

ГОСТ Р 52167-2003 Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний качелей. Общие требования

ГОСТ Р 52169-2003 Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний. Общие требования

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочныхстандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, ипосоответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применяют термины по ГОСТ Р 52167, ГОСТ Р 52169 , а также следующие термины с соответствующими определениями:

3.1карусель: Оборудование с одним или более посадочным местом (местами), вращающеесявокруг оси, вертикальной или с углом наклона не более 5° от вертикали.

3.2 посадочное место: Сиденье или платформа и/или поручни на карусели, которые позволяютребенку сидеть, стоять и держаться или приводить в движение карусель.

4 Классификация

Карусели подразделяют на:

- тип А - «Вращающиеся кресла».

Карусель без сплошной платформы, посадочные места которой оборудованы сиденьями илипоручнями, жестко соединенными балками с опорной конструкцией, размещенной на центральной оси(см. рисунок 1);

Рисунок 1

- тип Б - «Вращающаяся платформа».

Карусель со сплошной вращающейся платформой, на которой посадочные места размещенынепосредственно на внешней стороне платформы и/или оборудованы дополнительными сиденьями илипоручнями, жестко закрепленными на платформе и/или на центральной оси (см. рисунок 2);

Рисунок 2

- тип В1 - «Вращающийся гриб».

Карусель, посадочные места которой (поручни в виде замкнутого кругового кольца) жестко закреплены с нижней стороны вращающейся опорной конструкции (см. рисунок 3);

Рисунок 3

- тип В2 - «Планирование в воздухе».

Карусель, посадочные места которой размещены на гибких подвесных элементах с нижней стороны вращающейся опорной конструкции (см. рисунок 4);

Рисунок 4

- тип Г - «Движение по круговой колее».

Карусель, обеспечивающая перемещение детей по ровной или волнистой круговой колее припомощи привода ведущего колеса мускульной силой рук или ног (см. рисунок 5);

Рисунок 5

- тип Д - «Большой вращающийся диск».

Карусель с наклонной осью вращающейся платформы; приводится во вращение силой тяжести, когда дети перемещаются по платформе (см. рисунок 6).

Рисунок 6

5 Требованиябезопасности

5.1Конструкция каруселей всех типов должна соответствовать требованиям безопасности и/илимерам защиты по ГОСТ ИСО/ТО 12100-1 , ГОСТ ИСО/ТО 12100-2 , ГОСТ Р ИСО/МЭК 50, ГОСТ Р 52169 и настоящего стандарта.

5.2Пользование каруселями может включать рисунки согласно ГОСТ ИСО/ТО 12100-1 , ГОСТ Р 52169 (пункт 4.1), связанные в основном с силой инерции и силой тяжести.

5.3Высота свободного падения в любой точке карусели не должна превышать 1000 мм.

5.4Зоны карусели

5.4.1 Зоны карусели представлены на рисунке 7.

1 - платформа; 2 - зона безопасности; 3 - зона приземления; d - диаметр платформы; Н₁ - высота зоны безопасности; Н₂ - расстояние от нижней плоскости платформы до поверхности игровой площадки; L - ширина зоны безопасности и зоныприземления

Рисунок 7

5.4.2Площадь зоны безопасности должна быть равна площади зоны приземления.

5.4.3Требования к размерам зоны безопасности карусели отличаются от требованийГОСТ Р 52169 , так как на ребенка дополнительно действуют силы инерции.

5.4.3.1Ширина зоны безопасности L карусели - не менее 2000 мм.

5.4.3.2Высота зоны безопасности Н₁ от поверхности карусели, на которой размещаются дети, -не менее 2000мм.

5.5Движущаяся плоскость конструкции карусели может устанавливаться как над, так и на уровнеповерхности игровой площадки.

5.6Конструкция карусели и посадочных мест должна исключать застревание частей тела и одежды ребенка.

5.7Допустимый угол наклона от вертикальной оси вращения карусели не должен превышать 5°.

5.8Скорость на периферии окружности карусели не должна превышать 5 м/с.

5.9Поручни каруселей - по ГОСТ Р 52169 (подпункт 4.3.16).

5.10 При расчетах несущей способности карусели учитывают максимально возможное число посадочных мест.

5.10.1Расчеты проводят в соответствии с ГОСТ Р 52169 .

5.10.2Для карусели учитывают следующие нагрузки по ГОСТ Р 52169 :

F_n - нагрузку, равномерно распределенную по всей площади карусели;

 - нагрузки, равномерно распределенные по одной половине карусели.

6 Дополнительныетребования

6.1 Карусель типа А

6.1.1Расстояние от нижней плоскости платформы до поверхности игровой площадки Н₂ (см. рисунок 7) должно быть не менее 400 мм.

6.1.2На карусели должно быть не менее трех посадочных мест для детей, равномерно распределенных по окружности карусели.

6.1.3Движущиеся элементы конструкции карусели должны быть без выступов и заусенцев, углыи края закруглены. Минимальный радиус закругления 5 мм.

6.2 Карусель типа Б

6.2.1Конструкция карусели должна исключать застревания.

6.2.2Элементы крепления и надстроечных конструкций не должны выступать за внешний крайкарусели.

6.2.3Маховик карусели должен иметь ограждение.

6.2.4Если вращающаяся платформа карусели расположена близко к поверхности игровой площадки, то расстояние до поверхности игровой площадки Н₂ (см. рисунок 7) должно быть не более 6 мм.

6.2.5Размеры конструкции карусели, расстояние от нижней плоскости платформы до поверхностиигровой площадки которой 60 ≤ Н₂ ≤ 110 мм, должны соответствовать показанным на рисунке 8 а, а также:

-расстояние от наружного края платформы до элементов фундамента L должно быть не менее300 мм;

-расстояние от нижней плоскости платформы до элементов фундамента Н₃ должно быть не менее60 мм;

-нижняя сторона платформы, обращенная к поверхности игровой площадки, должна быть гладкой.

6.2.6 Размеры конструкции карусели, расстояние от нижней плоскости платформы до поверхностиигровой площадки которой Н₂ > 400 мм, должны соответствовать показанным на рисунке 8 б.

1 - ось вала; 2 - поверхность игровой площадки; Н₂ - расстояние от нижней плоскости платформы до поверхности игровой площадки; Н₃ - расстояние от нижней плоскости платформы до элементов фундамента карусели, Н₃ ≥ 60мм; L - расстояниеотнаружного края карусели до элементов фундамента, L ≥ 300 мм

Рисунок 8 -Размеры конструкции каруселитипа Б

6.2.7 Карусель, расстояние от нижней плоскости платформы до поверхности игровой площадки Н₂ которой не менее 110 и не более 400 мм, оборудуют защитной юбкой в соответствии с рисунком 9.

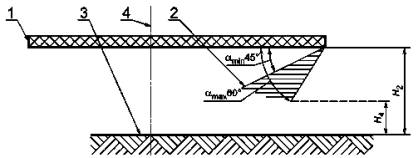

1 - платформа карусели; 2 - зона допустимого перемещения защитной юбки карусели; 3 - поверхность игровой площадки; 4 - ось вала; Н₂ - расстояние от нижней плоскости платформы до поверхности игровой площадки, 110 ≤ Н₂ ≤ 400 мм; α - угол отклонения защитной юбки при вращении карусели; Н₄ - расстояние от нижнего края защитной юбки до поверхности игровой площадки, 60 ≤ Н₄ ≤ 110 мм

Рисунок 9 -Защитная юбка длякарусели с расстоянием доповерхности игровой площадки110 ≤ Н₂ ≤ 400 мм

6.2.8 Карусель, расстояние от нижней плоскости платформы до поверхности игровой площадки Н₂ которой более 400 мм, оборудуют защитной юбкой согласно рисунку 10.

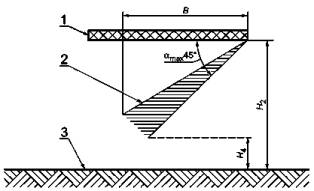

1 - платформа карусели; 2 - зона допустимого перемещения защитной юбки карусели; 3 - поверхность игровой площадки; Н₂ - расстояние от нижней плоскости платформы до поверхности игровой площадки, Н₂ > 400 мм; α - угол отклонения защитной юбки при вращении карусели; В - размер по горизонтали зоны допустимого перемещения защитной юбки карусели; Н₄ - расстояние от нижнего края защитной юбки до поверхности игровой площадки, 60 ≤ Н₄ ≤ 110мм

Рисунок 10 -Размеры защитной юбкикарусели с расстоянием отнижней плоскости платформыдо поверхностиигровой площадки Н₂ > 400мм

6.2.9 Зоны перемещения защитной юбки при вращении карусели - в соответствии с рисунками 9 и 10.

6.2.10Расстояние от нижнего края защитной юбки до уровня игровой площадки Н₄ - не менее 60 и не более 110 мм.

6.2.11Защитную юбку изготавливают из прочного материала для обеспечения ее службы в течение всего периода эксплуатации карусели.

6.2.12Для карусели, расстояние от нижней плоскости платформы до поверхности игровой площадки Н₂ которой более 400 мм, размер зоны допустимого перемещения по горизонтали защитной юбки Вдолжен быть не более 400 мм.

6.2.13Карусель, от нижней плоскости платформы до поверхности игровой площадки Н₂ которойболее 110мм, должна иметь ровную гладкую поверхность нижней стороны платформы.

6.3 Карусель типа В2

6.3.1Посадочные места на гибких элементах подвеса должны размещаться на одинаковой высотеот поверхности игровой площадки.

6.3.2В качестве гибких элементов подвеса используют, например, тросы или цепи.

6.4 Карусель типа Г

6.4.1 Рукоятки или педали привода карусели вращаются руками или ногами ребенка. Рукоятки или педали привода размещают на ведущем колесе.

6.4.2Если имеется передача (цепь, зубчатые колеса, карданный вал и т.п.), элементы передачизакрывают со всех сторон защитным кожухом.

6.4.3Диаметр отверстий в защитном кожухе должен быть менее 5 мм.

6.4.4Расстояния между рукоятками и защитным кожухом и/или другими неподвижными элементами оборудования карусели должны быть не менее 12 мм и не должно быть защемляющих или сдавливающих поверхностей.

6.4.5Края элементов оборудования, защитного кожуха, рукояток, педалей, доступные детям, должныбыть без острых кромок и заусенцев, углы и края закруглены. Минимальный радиус закругления 3 мм.

6.4.6Защитные кожухи крепят так, чтобы их нельзя было снять без применения специального инструмента.

6.4.7Ведущие колеса, перемещающие по кругу карусель за счет мускульной силы детей, должныбыть оборудованы защитными кожухами, чтобы было невозможно любое соприкосновение с ними вовремя движения.

6.4.8Верхний край направляющей колеи карусели должен совпадать с уровнем поверхностиигровой площадки.

6.4.9Форма направляющей колеи должна соответствовать форме поверхности игровой площадки.

6.4.10 Максимальный зазор между ведущим колесом и направляющей колеей не должен превышать 8 мм.

6.5 Карусель типа Д

6.5.1Наклонная вращающаяся платформа карусели должна иметь форму круга и вращатьсявокруг центральной оси.

6.5.2Подшипники и фундаменты карусели должны выдерживать нагрузки, возникающие при вращении наклонной платформы.

6.5.3Поверхность платформы карусели должна быть сплошной, ровной и гладкой.

Покрытие платформы заменяют, когда на нем появляются заусенцы и изменяется профиль платформы, снижающие безопасность.

6.5.4Установка перил и поручней на карусели не допускается.

6.5.5Поверхность нижней стороны платформы карусели должна быть ровной, гладкой, без изменений расстояния до поверхности игровой площадки в радиальном направлении при вращении.

6.5.6Минимальное расстояние от нижней плоскости платформы до поверхности игровой площадки Н₂ (рисунок 11) должно быть, мм, не менее:

300 - для покрытий игровой площадки из сыпучих материалов;

400 - для покрытий из невытесняемых материалов, например синтетических.

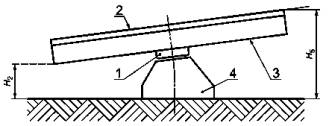

Н₂ - расстояние от нижней плоскости платформы до поверхности игровой площадки; Н₅ - расстояние от поверхностиплатформы до уровня игровой площадки в самой высокой ее точке

Рисунок 11 -Размеры платформы каруселитипа Д

6.5.7Расстояние от поверхности платформы до уровня игровой площадки в самой высокой точкеН₅ - не более 1000 мм.

6.5.8Ширина зон безопасности и приземления вокруг карусели должна быть не менее 3000 мм всоответствии с рисунком 12.

1 - платформа карусели; 2 - зона безопасности; 3 - зона приземления; L - ширина зоны безопасности и зоны приземления, L ≥ 3000 мм

Рисунок 12 -Зона безопасности каруселитипа Д

7 Методы испытаний

Для оценки безопасности конструкции каруселей применяют методы испытаний по ГОСТ Р 52169 , а также следующие методы испытаний каруселей:

7.1 типа А

7.1.1Испытания сидений как элемента конструкции карусели - по ГОСТ Р 52167, приложение А.

7.1.2Среднее значение при испытаниях сидений:

-максимального ускорения g' - не более 50 g;

-напряжения на поверхности сиденья в момент удара σ' - не более 90 Н/см².

7.2 типа В2

7.2.1 Динамические испытания элементов подвеса посадочных мест карусели и узлов крепленияэлементов подвеса проводят в соответствии с ГОСТ Р 52167, приложение Б.

7.2.1.1 После испытаний на элементах подвеса посадочных мест карусели и узлах крепленияэлементов подвеса не должно быть повреждений, в том числе трещин, поломок, остаточных деформаций, ослабления соединений и связей. Не должно быть других изменений, определяемых визуально.

7.2.2 Испытания посадочных мест на гибкой подвеске, размещенных на высоте менее 2 м, - всоответствии с ГОСТ Р 52167, приложение А.

7.2.2.1 Среднее значение при испытаниях посадочных мест:

-максимального ускорения g' - не более 50 g;

-напряжения на поверхности сиденья в момент удара σ' - не более 90 Н/см².

7.3 типа Г

7.3.1 Испытания прочности крепления опорной конструкции коси - в соответствии с приложением А.

7.3.1.1 При испытаниях вертикальное смещение опорной конструкции относительно оси должнобыть не более 100мм.

7.4 По результатам испытаний оформляют отчет в соответствии с ГОСТ Р ИСО/МЭК 17025 .

8 Обозначение имаркировка

Обозначение и маркировка каруселей - по ГОСТ Р 52169 .

Приложение А
(обязательное)

Определение прочностикрепления опорной конструкции карусели к оси

А.1 Сущность метода

При испытаниях прикладывают силу к опорной конструкции карусели параллельно ее оси и пытаются снятьопорную конструкцию с оси.

А.2 Процедура

Прикладывают силу (500 ±10) Н к опорной конструкции карусели параллельно оси и регистрируют в отчете:

-была ли опорная конструкция снята с оси;

-значение вертикального смещения опорной конструкции карусели, если она не была снята с оси.
