ЛЕСОМАТЕРИАЛЫКРУГЛЫЕ

Методы измерений

Москва

ИПК Издательство стандартов

2003

Предисловие

Задачи,основные принципы и правила проведения работ по государственной стандартизациив Российской Федерации установлены ГОСТ Р 1.0-92 «Государственная системастандартизации Российской Федерации. Основные положения» и ГОСТ Р 1.2-92«Государственная система стандартизации Российской Федерации. Порядокразработки государственных стандартов».

Сведения о стандарте

1 РАЗРАБОТАН Федеральным государственнымунитарным предприятием «Государственный научный центр лесопромышленногокомплекса» (ФГУП «ГНЦ ЛПК»), Федеральным государственным учреждением«Всероссийский научно-исследовательский институт лесоводства и механизациилесного хозяйства» (ФГУ «ВНИИЛМ»), ООО «МБ-ЭКС» Лесные экспертизы», ООО «СКССеверо-Запад»

2 ВНЕСЕН Департаментом промышленной иинновационной политики в лесопромышленном комплексе Минпромнауки России

3 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕПостановлением Госстандарта России от 24 сентября 2003 г. № 264-ст

4 Настоящий стандарт соответствуетмеждународному стандарту ИСО 4480:1983 «Пиловочные бревна хвойных пород.Измерение размеров и определение объема» (ISO 4480:1983 «Coniferous sawlogs - Measurement of sizes and determination of volume», NEQ) в части измерений размеров бревен иопределения их объема

5 ВВЕДЕН ВПЕРВЫЕ

ГОСТ Р 52117-2003

ЛЕСОМАТЕРИАЛЫКРУГЛЫЕ

Методыизмерений

Round timber.

Дата введения - 2008-07-01

(Измененнаяредакция. ИУС 10-2007)

1 Область применения

Настоящийстандарт устанавливает поштучные и групповые методы измерений и определенияобъема круглых лесоматериалов (бревен) хвойных и лиственных пород в отобраннойпартии или уложенных в штабель. Выбор метода зависит от требуемой нормыточности определения объема лесоматериалов и технологичности процессаизмерения.

2Нормативные ссылки

Внастоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ427-75 Линейки измерительные металлические. Технические условия

ГОСТ7502-98 Рулетки измерительные металлические. Технические условия

ГОСТ9462-88 Лесоматериалы круглые лиственных пород. Технические условия

ГОСТ9463-88 Лесоматериалы круглые хвойных пород. Технические условия

ГОСТ17461-84 Технология лесозаготовительной промышленности. Термины иопределения

ГОСТ17462-84 Продукция лесозаготовительной промышленности. Термины иопределения

Примечание- При пользовании настоящим стандартом целесообразно проверить действиессылочных стандартов и классификаторов по указателю «Государственныестандарты», составленному по состоянию на 1 января текущего года, и посоответствующим информационным указателям, опубликованным в текущемгоду. Если ссылочный документ заменен (изменен), то при пользовании настоящимстандартом следует руководствоваться замененным (измененным) стандартом. Еслиссылочный документ отменен без замены, то положение, в котором дана ссылка нанего, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

Внастоящем стандарте применены термины по ГОСТ17461 и ГОСТ17462.

4 Измерениедлины и диаметра бревен

4.1 Измерение длины бревна

Припроведении измерений используют средства измерений, имеющие техническиехарактеристики в соответствии с приложением А.

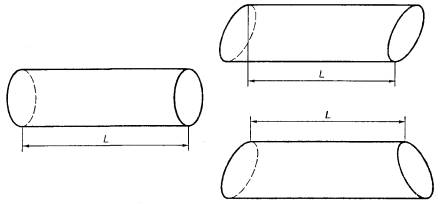

Длинупрямых бревен измеряют как наименьшее расстояние L (м)между двумя параллельными плоскостями, пересекающими полное поперечное сечениебревна у каждого торца перпендикулярно к его продольной оси (рисунок 1).

Рисунок 1

Длинубревна с кривизной измеряют таким же образом, как и длину прямого бревна(рисунок 2).

Рисунок 2 - Бревно с кривизной

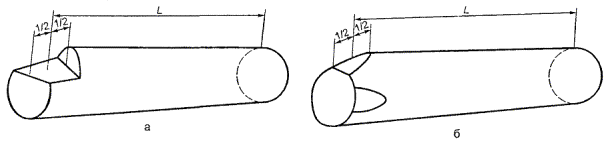

Длинубревна с подпилом или со скосом пропила измеряют от середины поверхностиподпила или скоса пропила на соответствующем торце бревна (рисунок 3аи 3б). Скос пропила допускается в пределах припуска по длине.

Рисунок 3

Результатизмерения округляют до меньшей градации по длине по ГОСТ 9462и ГОСТ 9463.

Длинуследует приводить в метрах, округляя до второго знака после запятой.

4.2 Измерениедиаметра бревна

4.2.1 При проведении измерений используютсредства измерений, имеющие технические характеристики в соответствии сприложением А.

Диаметрбревна измеряют в долях сантиметра по длине перпендикуляра между двумяпараллельными прямыми, касающимися боковой поверхности бревна с противоположныхсторон. Перпендикуляр, по которому проводят измерение диаметра, долженрасполагаться под прямым углом к продольной оси бревна.

Еслиизмеряемый диаметр бревна не превышает 20 см, то проводят одно измерение,располагая измерительный инструмент в направлении, обеспечивающем измерениесреднего диаметра в измеряемом сечении. Для бревен, которые по визуальнойоценке признают овальными, проводят два измерения диаметра, одноперпендикулярно к другому, и вычисляют среднеарифметическое значение.

Еслиизмеряемый диаметр бревна превышает 20 см, то проводят два измерения диаметра,одно перпендикулярно к другому, и вычисляют среднеарифметическое значение. Длябревен, которые по визуальной оценке признают круглыми, допускается проводитьодно измерение диаметра.

Дляопределения объема бревна измеряют:

-верхний диаметр d;

-нижний диаметр D;

-срединный диаметр (диаметр на середине длины бревна) d_c. При этом измеренияпроводят без коры.

4.2.2 Измерение верхнего и нижнего диаметровбревна проводят непосредственно на торце или на расстоянии не более 15 см отторца по длине бревна.

Результатыизмерения верхнего и нижнего диаметров записывают в сантиметрах, округляя доцелого числа. Целое число увеличивают на единицу, если дробная часть результатаравна или превышает 0,5 см; целое число не изменяют, если дробная часть менее0,5 см. Значения диаметров допускается округлять до четного числа. В этомслучае доли четного числа отбрасывают, а целое нечетное число и доли болеенечетного числа округляют до большего четного числа.

4.2.3 Срединный диаметр измеряют без коры наполовине длины бревна. Измеряют длину бревна. Находят половину этого значения иокругляют его до ближайшего целого числа. Откладывают на измеряемом бревне отверхнего отреза расстояние ¹/₂L и делают отметку мелом на бревне. Затемоткладывают расстояние ¹/₂L от нижнего отреза и делают другуюотметку. Измерение проводят на половине расстояния между двумя отметками.

Результатизмерения срединного диаметра округляют до целого числа.

4.2.4Пороки древесины и механические повреждения не должны оказывать влияния нарезультаты измерения диаметра. Если в точке по длине бревна, где необходимоизмерить диаметр, имеется очевидное нарушение формы, которое может исказитьрезультат измерения, проводят два измерения, равноудаленных от этой точки, илиизменяют направление измерения диаметра.

5 Поштучныеметоды измерений и определения объема круглых лесоматериалов

5.1 Метод срединного сечения

Методсрединного сечения предусматривает вычисление объема цилиндра, основаниемкоторого служит площадь поперечного сечения, взятого на середине бревна безкоры.

Вычислениеобъема бревна V,м³, проводят по формуле

,                                                (1)

где d_c - срединный диаметрбревна, см;

L -длина бревна, м.

5.1.1Подготовка и порядок проведения измерений

Измерениясрединного диаметра и длины проводят для каждого бревна. Для этого производятраскатку штабеля или выборки бревен с целью обеспечения доступа к каждомубревну. Срединный диаметр измеряют без коры на половине длины бревна.

Длинубревна измеряют в соответствии с 4.1. Измерение срединногодиаметра проводят в соответствии с 4.2.1 и 4.2.3.

Исключениекоры проводят в соответствии с разделом 6.

5.2 Методконцевых сечений

Методконцевых сечений предусматривает измерение верхнего диаметра d, нижнегодиаметра Dи длины бревна L.

Вычислениеобъема бревна V,м³, проводят по формуле

,                                     (2)

где d -верхний диаметр бревна, см;

D -нижний диаметр бревна, см;

L -длина бревна, м.

5.2.1Подготовка и порядок проведения измерений

Измеряютверхний диаметр d,нижний диаметр D и длину L длякаждого бревна. Для этого производят раскатку штабеля с целью доступа к каждомубревну. Измерение диаметров бревен проводят в соответствии с 4.2.1 и4.2.2.Длину бревна измеряют в соответствии с 4.1.

Исключениекоры проводят по разделу 6.

5.3 Секционныйметод

Методоснован на суммировании объема цилиндров по длине бревна (измерении по секциям)и предусматривает:

-измерения диаметра d_iпо всей длине бревна через равные отрезки (секции) длиной l отодного измерения до другого;

-вычисление объема бревна V,м³, как суммы объемов цилиндров по формуле

,                                                         (3)

где l - длина секции, м;

d_i- диаметр i-йсекции, см;

п- количество секций по длине бревна.

Объембревна вычисляют как сумму объемов отдельных секций.

5.3.1Подготовка и порядок проведения измерений

Длинакаждой секции равна отрезку длины бревна между точками измерения диаметра, адиаметр секции - результату измерения диаметра бревна на этом отрезке. Диаметрыизмеряются с корой в одном или в двух взаимно перпендикулярных направлениях (свычислением среднего значения двух измерений). Должно быть исключено влияниевздутий от сучков, задиров коры, вырывов и других местных дефектов формыбревна, искажающих результат измерения диаметра.

Приавтоматизированных измерениях погрешность результатов измерений должна быть нениже погрешности аналогичных измерений, выполненных вручную.

Расстояниеlпо длине бревна от одного измерения до другого не должно превышать 0,20 м.

Исключениекоры проводят в соответствии с разделом 6.

5.4 Метод верхнего диаметра исреднего сбега

Методпредусматривает определение объема бревна умножением площади поперечногосечения на середине длины бревна на его длину. С учетом технологичностипроцесса измерения верхнего диаметра бревна по сравнению с измерениемсрединного диаметра бревна без коры проводят пересчет верхнего диаметра d всрединный диаметр d_c, см,по формуле

d_c = d + s L/2,                                                              (4)

где d -верхний диаметр бревна, см;

s - сбег бревна, см/м;

L -длина бревна, м.

Вычислениеобъема бревна V,м³, проводят по формуле

,                                       (5)

где L -длина бревна, м;

d - верхнийдиаметр бревна, см;

D -нижний диаметр бревна, см;

s -среднеарифметическое значение сбега партии бревен s, см/м,s= (D- d)/L.

5.4.1Подготовка и порядок проведения измерений

Методоснован на выборочных измерениях сбега бревен для породы древесины и районазаготовки (произрастания). Выборка должна быть не менее 500 бревен. Выборкуформируют так, чтобы количество бревен в выборке (шт.) различных диаметров идлин было пропорционально распределению количества этих бревен, получающемусяпри раскряжевке хлыстов. Отбор бревен в выборку должен быть случайным.

Длякаждого бревна выборки измеряют:

-верхний диаметр d,

-нижний диаметр D,

-длину Lи вычисляют сбег бревна s, см/м,по формуле

.                                                             (6)

Порезультатам измерений бревен выборки вычисляют среднеарифметическое значениесбега бревен .

Длинубревен измеряют в соответствии с 4.1. Верхний и нижний диаметры бревен - 4.2.1 и4.2.2.

Исключениекоры проводят в соответствии с разделом 6.

Результатыопределения объема круглых лесоматериалов по методам, изложенным в 5.1 - 5.4,округляют до 0,01 м³.

6 Способы исключения коры изобъема круглых лесоматериалов

Коруиз объема круглых лесоматериалов исключают следующими способами:

-измерением диаметров на концевых сечениях без коры по границе между древесинойи корой;

-снятием слоя коры по окружности бревна в месте измерения срединного диаметра;

-уменьшением срединного диаметра, измеренного с корой, на двойную толщину коры.Двойную толщину коры определяют как среднее значение толщины коры в верхнем инижнем сечениях, умноженное на два;

-умножением объема, измеренного с корой, на поправочный коэффициент на объемкоры

,                                                                  (7)

где V - объембез коры, м³;

V_к- объем с корой, м³;

Р_к- поправочный коэффициент на объем коры.

Поправочныйкоэффициент на объем коры определяют по результатам выборочных измеренийсрединных диаметров бревен без коры и с корой отдельно для каждой породы исортимента. Объем выборки - не менее 500 бревен.

Поправочныйкоэффициент на объем коры Р_к вычисляют по формуле

,                                                                (8)

где d_б.кi - диаметр бревна безкоры, мм;

d_кi - диаметр бревна скорой, мм;

п- число бревен в выборке, шт.

Допускаетсяопределять процент содержания коры по нормативам, установленным в техническойдокументации страны-поставщика.

7 Групповыеметоды измерений и определения объема круглых лесоматериалов

7.1 Геометрический методопределения объема бревен в штабеле

7.1.1Подготовка и порядок проведения измерений

Определениеобъема круглых лесоматериалов геометрическим методом проводят отдельно длякаждого штабеля бревен.

Приопределении объема штабель бревен может находиться на автомобиле, вжелезнодорожном вагоне, в трюме или на палубе судна, в лесонакопителе (кассете)или на земле.

Дляопределения объема (м³) штабеля бревен геометрическим методомсначала измеряют складочный объем штабеля.

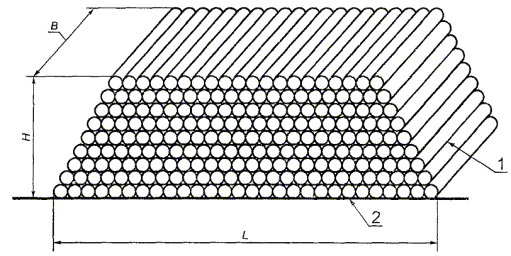

Складочныйобъем штабеля бревен - это объем, вычисленный по результатам измерения еговысоты Н, ширины В и длины L. Он включает объем древесины,объем коры (при наличии) и объем пустот между бревнами штабеля.

1 - боковаясторона штабеля; 2 - торцевая сторона штабеля

Рисунок 4

7.1.2Складочный объем штабеля бревен V_с, м³,вычисляют по формуле

,                                                               (9)

где Н - высоташтабеля, м;

В- ширина штабеля, м;

L -длина штабеля, м.

Измерениевысоты штабеля Hпроводят по секциям.

Торцевуюстенку (сторону) штабеля делят на п одинаковых частей (секций) длиной неболее 3 м. Высоту секции h(м) измеряют посредине каждой секции с округлением довторого знака после запятой.

Высотуштабеля Н определяют как среднеарифметическое значение высот всех секцийштабеля по формуле

,                                                           (10)

где h_i- высота i-йсекции, м;

п- количество секций.

Ширинаштабеля В - это номинальная длина сортиментов, установленная встандартах на круглые лесоматериалы, или длина бревен, принятая подоговоренности изготовителя с потребителем. Припуски и допускаемые отклоненияпо длине в расчет не принимаются.

Приукладке в штабель бревен разной длины допускается измерение ширины штабеля Впо правилу «полного ящика», которое заключается в том, что части бревен,выступающие за стенки ящика, приравниваются к объему, равному пустотам,образовавшимся внутри ящика за счет укладки бревен разных длин.

Ширинуштабеля В измеряют в метрах с округлением результата до второго знакапосле запятой. Допускается использование в расчетах номинальной (контрактной)длины.

Дляизмерения длины штабеля Lу каждого из торцев штабеля отмечают положение двухвертикальных линий, касающихся крайних бревен штабеля. Длину штабеля L с обеихбоковых сторон штабеля измеряют по расстоянию между двумя метками,характеризующими положение вертикальных линий. Длиной штабеля считаютсреднеарифметическое значение двух измерений длины у каждой боковой стороныштабеля.

Длинуштабеля Lизмеряют в метрах с округлением результата до второго знакапосле запятой.

Длинуштабеля Lвычисляют по формуле

,                                                      (11)

где L₁- длина штабеля по одной боковой стороне, м;

L₂- длина штабеля по второй боковой стороне, м.

Дляперевода полученного складочного объема штабеля круглых лесоматериалов вплотный объем (без пустот) определяют коэффициент полнодревесности.

7.1.3Коэффициент полнодревесности К_п выбирают по таблицам 1 и 2 сучетом характеристик круглых лесоматериалов.

Таблица 1

Таблица 2

К факторам, уточняющим коэффициентполнодревесности К_п, относят:

-качество укладки штабеля;

-сбег бревна;

-сучки, закомелистость;

-кривизну бревен;

-средний диаметр бревен;

-лед, снег и прочие факторы.

Послевизуальной оценки этих факторов в выбранное значение К_пвводятся соответствующие поправки. Поправка к коэффициенту полнодревесности покаждому из указанных факторов находится в пределах от минус 0,02 до плюс 0,02 иустанавливается по согласованию поставщика с потребителем.

7.1.4Для штабелей деловых сортиментов из смеси пород с разными коэффициентамиполнодревесности и при разногласиях при определении объема плотность укладкиопределяют методами пробных площадей:

-методом «диагоналей» (для лесоматериалов длиной до 2 м);

-методом «площади торцев».

7.1.4.1Для определения коэффициента полнодревесности с применением метода «диагоналей»случайным образом закладывают пробные площади прямоугольной формы. Размерыплощадей выбирают с таким учетом, чтобы на их диагональ попадало не менее 60торцев сортиментов, в случае невозможности соблюдения этого условия вдальнейших расчетах используют сумму двух диагоналей. Длину диагонали измеряютв сантиметрах, при этом доли менее 0,5 см не учитывают, а доли, равные 0,5 смили более, принимают за сантиметр.

Протяженностьдревесины без коры, без пустот по длине диагонали измеряют по торцамсортиментов с округлением до 0,5 см.

Коэффициентполнодревесности К_п, выраженный в тысячных доляхединицы, вычисляют по формуле

,                                               (12)

где Т₁- протяженность торцев по первой диагонали, м;

Т₂- протяженность торцев по второй диагонали, м;

L_д1- длина первой диагонали, м;

L_д2- длина второй диагонали, м.

7.1.4.2Для определения коэффициента полнодревесности методом «площади торцев»случайным образом закладывают типичные для измеряемого штабеля площадипрямоугольной формы. Размеры площадей с учетом высоты штабеля, длины штабеля,длины сортимента, качества укладки штабеля, равномерности укладки штабеля,доступа к штабелю выбирают таким образом, чтобы их суммарная площадь составлялане менее 10 % площади торцевой стороны штабеля и включала в себя при этом неменее 60 торцев. Высоту и ширину площадей измеряют в метрах с округлением довторого знака после запятой.

Пробнуюплощадь S_n, м²,вычисляют по формуле

,                                                               (13)

где А - ширинапробной площади, м;

Н_п- высота пробной площади, м.

Полученноезначение округляют до 0,01 м².

Затемопределяют площадь древесины без коры, без пустот по торцам сортиментов,попавших в пробную площадь. При измерении диаметров результат округляют до 0,5см.

Суммуплощадей торцев бревен S_т,м², попавших в пробную площадь S_n, м²,вычисляют по формуле

,                                                       (14)

где d_i- диаметры i-хторцев сортиментов, см;

n ³60 - количество бревен, шт.

Полученноезначение суммы площадей округляют до 0,01 м².

Припопадании в пробную площадь только части торца бревна проводят измерениедиаметра и хорды (хорду измеряют по линии стороны пробной площади). В этомслучае площадь части торца выбирают по таблице Б.1 (приложения Б).

Коэффициентполнодревесности К_п, выраженный в тысячных доляхединицы, в этом случае вычисляют по формуле

,                                                            (15)

где S_т- сумма площадей торцев сортиментов, м²;

S_n- пробная площадь, м².

Полученноезначение коэффициента полнодревесности К_п округляют до0,001.

7.1.4.3Подготовка и порядок закладки пробных площадей

Закладкапробных площадей равной величины должна проводиться случайным образом в створе определенныхграниц с выходом на обе торцевые стороны штабеля. При невозможности подхода кштабелю с обеих сторон закладку площадей проводят на одной торцевой стороне.

7.1.5Определение объема бревен в штабеле

Послепроведения натурных измерений определяют объем штабеля V, м³,умножением складочного объема штабеля бревен, вычисленного по формуле (9), накоэффициент полнодревесности штабеля, вычисленный одним из применяемых методов.

,                                                                (16)

где V_с- складочный объем, м³;

К_п- коэффициент полнодревесности.

Результатвычисления округляют до 0,01 м³.

Еслипартия круглых лесоматериалов состоит более чем из одного штабеля, то общийобъем партии определяют путем суммирования объемов штабелей, входящих в партию,с округлением до 0,01 м³.

7.2 Весовойметод определения объема партии

Определениеобъема весовым методом проводят для штабелей бревен, составляющих вагонную,судовую или автомобильную партию.

Массубревен в партии М (т) определяют как разницу между массой бруттои массой тары (вагона, автомобиля).

Объембревен в партии V,м³, вычисляют по формуле

V = M/K_p,                                                                (17)

где М - массабревен в партии, т;

К_р- коэффициент плотности, т/м³.

Поставщикприменяет значение коэффициента плотности К_р, исходяиз нормативов, установленных в технической документации страны-поставщика.

ПриложениеА

(рекомендуемое)

Требованияк средствам измерений круглых лесоматериалов

ТаблицаА.1

ПриложениеБ

(справочное)

Определениеплощади части торца по значениям хорды и диаметра

Таблица Б.1

Всантиметрах

Продолжение таблицыБ.1

Всантиметрах

Продолжениетаблицы Б.1

Всантиметрах

Продолжениетаблицы Б.1

Всантиметрах
