ГОСТ Р 51776-2001

ГОСУДАРСТВЕННЫЙСТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБЫ ДВОЙНЫЕ КОЛОНКОВЫЕ
ДЛЯ ГЕОЛОГО-РАЗВЕДОЧНОГО БУРЕНИЯ

ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН Всероссийским научно-исследовательскиминститутом методики и техники разведки (ВИТР)

ВНЕСЕН Министерством природных ресурсовРоссийской Федерации

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕПостановлением Госстандарта России от 10 июля 2001 г. № 262-ст

3 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

ГОСТ Р 51776-2001

ГОСУДАРСТВЕННЫЙСТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТРУБЫ ДВОЙНЫЕ КОЛОНКОВЫЕ
ДЛЯ ГЕОЛОГО-РАЗВЕДОЧНОГО БУРЕНИЯ

Типы и основные параметры

Double tube core barrels for explorationdrilling.
Types and main parameters

Дата введения 2002-01-01

1 Область применения

Настоящий стандартраспространяется на двойные колонковые трубы общего назначения, применяемые дляотбора керна при геолого-разведочном бурении на твердые полезные ископаемые.

Стандарт не распространяетсяна специальные технические средства для отбора керна.

Двойные колонковые трубыдолжны соответствовать требованиям настоящего стандарта и комплектуконструкторской документации, утвержденной в установленном порядке.

2Нормативные ссылки

В настоящем стандартеиспользованы ссылки на следующие стандарты:

ГОСТ6238-77 Трубы обсадные колонковые для геолого-разведочного бурения иниппели к ним. Технические условия

ГОСТ 8734-75Трубы стальные бесшовные холоднодеформированные. Сортамент

ГОСТ 11108-70 Коронкитвердосплавные для колонкового бурения пород средней твердости. Техническиеусловия

ГОСТ 19527-74 Коронкиалмазные для бурения геолого-разведочных скважин. Основные размеры

3Классификация, конструктивные параметры

3.1 Двойные колонковые трубыподразделяют согласно классификации горных пород по трудности отбора керна [1] напять типов, соответствующих горно-геологическим условиям и физико-механическимсвойствам горных пород (таблица 1).

Таблица 1 - Классификация типов двойных колонковых труб

Тип колонковой трубы

Характеристика группы горных пород

Группа горных пород по классификации

ТДР

Слабые, рыхлые, разрушенные, размываемые, сыпучие, I-III категории по буримости

I

ТДМ

Мягкие, раздробленные, IV-V категории по буримости

II

ТДС

Средней твердости, различной степени трещиноватости, VI-VII категории по буримости

III

ТДТ

Твердые, слабо- и среднетрещиноватые, VII-X категории по буримости

IV

ТДК

Очень крепкие, твердые, монолитные, XI-XII категории по буримости

V

3.2 Обозначение двойныхколонковых труб:

Т - труба;

Д - двойная;

Р, М, С, Т, К - тип трубы;

36, 46, 59 и т.д. - диаметрскважины;

В - вращающаясякерноприемная труба;

Н - невращающаясякерноприемная труба;

Р - разрезная керноприемнаятруба;

Г - гильза керноприемная;

О - труба для бурения собратной циркуляцией промывочной жидкости;

Э - труба для бурения сэрлифтом.

Примерыусловного обозначения двойных колонковых труб:

- трубы двойной для мягкихпород с невращающейся разрезной керноприемной трубой для скважин диаметром 112мм:

ТДМ-НР-112 ГОСТ Р 51776-2001

- трубы двойной для породсредней твердости с вращающейся керноприемной трубой и обратной циркуляциейпромывочной жидкости для скважин диаметром 93 мм:

ТДС-ВО-93 ГОСТ Р 51776-2001

3.3 Конструктивные параметрыдвойных колонковых труб, определяющие степень защиты керна, приведены в таблице2.

Таблица 2 - Конструктивные параметры двойных колонковыхтруб, определяющие степень защиты керна

Тип колонковой трубы

Технологический параметр двойных колонковых труб

Степень защиты керна

Подшипниковый узел

Крепление керноприемной трубы

Схема промывки

Тип кернорвателя

Тип керноприемной трубы

Зазор между керном и внутренней керноприемной трубой1, мм

Толщина режущей части буровой коронки

ТДР

Закрытый

Невращающаяся

Прямая без контакта с керном

Закрытого типа

Разрезная с керноприемной гильзой

1,5-2,5

Увеличенная, с пилотной частью

Высшая

ТДМ

То же

То же

Прямая с выходом ниже кернорвателя

Паук, лепестковый

Разрезная

1,5-2,5

Увеличенная

Высокая

ТДС

Открытый

То же

То же

Паук, пружинный

То же

1,0-1,5

Выше стандартной

Средняя

ТДТ

На пяте или без подшипникового узла

Вращающаяся

Прямая с выходом выше кернорвателя

Пружинный

Неразрезная

1,0-1,5

Стандартная

Низкая

ТДК

Без подшипникового узла

То же

То же

То же

То же

1,0-1,5

Уменьшенная

Минимальная

1 Керновый зазор.

3.4 Внутренняя конусностькорпуса коронки и корпуса кернорвателя для двойных колонковых труб всех пятитипов равна 1:10.

3.5 Рекомендуемая область применениядвойных колонковых труб различных типов по диаметрам, определенная исходя изгеологических условий бурения, сложности отбора керна в конкретныхгеологических условиях, характеристики породоразрущающего инструмента и рядадругих факторов, приведена в таблице 3.

Таблица 3 - Область применения двойных колонковых трубразличных типов по диаметрам

Тип двойной колонковой трубы

Номинальный диаметр скважины, мм

36

46

59

76

93

112

132

151

ТДР

-

-

-

-

+

+

+

+

ТДМ

-

-

-

+

+

+

+

+

тдс

-

-

+

+

+

+

+

-

тдт

-

+

+

+

+

+

-

-

тдк

+

+

+

+

+

-

-

-

Примечание - Знак «+» - означает область рационального применения двойных колонковых труб, знак «- » - означает область нерационального применения двойных колонковых труб.

4Основные параметры и размеры

4.1 Основные параметры и размерыдвойных колонковых труб типов ТДР, ТДМ, ТДС, ТДТ и ТДК приведены в таблицах 4-8.

4.2 Размеры серийных коронокдля комплектации двойных колонковых труб для твердосплавных коронок по ГОСТ11108 и для алмазных коронок по ГОСТ 19527 приведены в таблицах 4-8.

Таблица 4 - Параметры двойныхколонковых труб типа ТДР (рисунок 1)

В миллиметрах

Наименование параметра

Условный диаметр скважины

93

112

132

151

Наружный диаметр расширителя (калибратора) по резцам Dp

93,4

112,4

132,4

151,4

Наружный диаметр коронки (по резцам) Dк

93,0

112,0

132,0

151,0

Внутренний диаметр коронки (по резцам) dк

55,0

73,0

93,0

111,0

Наружный диаметр наружной колонковой трубы Dн

89,0

108,0

127,0

146,0

Толщина стенки наружной колонковой трубы tн

4,5

4,5

5,0

5,0

Наружный диаметр внутренней керноприемной трубы Dв

73,0

89,0

108,0

130,0

Толщина стенки внутренней керноприемной трубы tв

4,0

3,0

3,0

4,0

Длина наружной трубы Lн

3000

3000

3000

3000

Длина керноприемной трубы Lк, не менее

2500

2500

2500

2500

Зазор по длине между концом невращающейся керноприемной трубы и вращающимися частями колонкового набора a1

1-1,5

1-2,0

1-2,0

2,0-2,5

Опережение пилота или пилотной коронки по отношению к формирующей lп, не менее

50,0

50,0

75,0

75,0

Наружный диаметр разрезной керноприемной гильзы dг

63,0

80,0

100,0

120,0

Толщина стенки керноприемной гильзы tг

1,5

1,5

1,5

3,0

Примечания

1 Размеры наружной колонковой трубы по ГОСТ 6238. Размеры внутренней керноприемной трубы и керноприемной гильзы по ГОСТ 8734 .

2 Допускается применение двух серийных коронок, объединенных через нижний переходник (калибратор) для удобства обеспечения опережения пилота.

3 Значение регулировки длины керноприемной трубы от 50 до 100 мм.

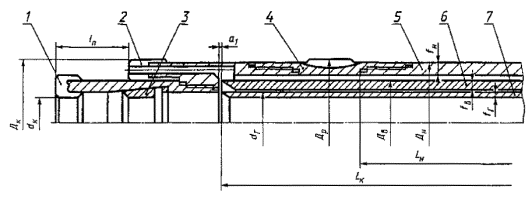

1 - пилот-коронка; 2 - формирующая коронка; 3 -кернорвательное кольцо; 4 - расширитель; 5 - наружная колонковаятруба; 6 - внутренняя керноприемная труба; 7 - керноприемнаягильза

Рисунок 1 - Схема конструкции нижней части двойнойколонковой трубы типа ТДР

Таблица 5 - Параметры двойныхколонковых труб типа ТДМ (рисунок 2)

В миллиметрах

Наименование параметра

Условный диаметр скважины

76

93

112

132

151

Наружный диаметр расширителя (калибратора) по резцам Dp

76,4

93,4

112,4

132,4

151,4

Наружный диаметр коронки (по резцам) Dк

76,0

93,0

112,0

132,0

151,0

Внутренний диаметр коронки (по резцам) dк, не более

46,0

62,0

77,0

95,0

112,0

Наружный диаметр наружной колонковой трубы Dн

73,0

89,0

108,0

127,0

146,0

Толщина стенки наружной колонковой трубы tн

4,0

4,5

4,5

5,0

5,0

Наружный диаметр внутренней керноприемной трубы Dв

57,0

73,0

89,0

108,0

127,0

Толщина стенки внутренней керноприемной трубы tв

4,0

4,0

4,5

4,5

5,0

Длина наружной трубы Lн

3000-4500

3000

3000

3000

3000

Длина керноприемной трубы Lк, не менее

2500

2500

2500

2500

2500

Зазор по длине между концом невращающейся керноприемной трубы и вращающимися частями колонкового набора a1

1,5-2,0

1,5-2,0

1,5-2,0

1,5-2,0

2,0-2,5

Примечания

1 Размеры внутренней и наружной колонковых труб по ГОСТ 6238.

2 Значение регулировки длины керноприемной трубы от 50 до 100 мм.

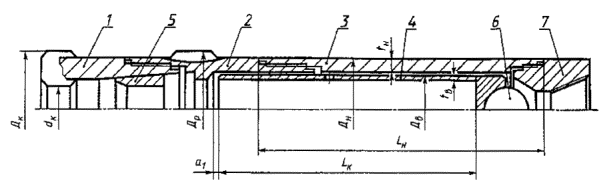

1 - коронка; 2 - расширитель; 3 - наружная колонковаятруба; 4 - внутренняя керноприемная труба; 5 - корпускернорвателя; 6 - кернорвательное кольцо

Рисунок 2 - Схема конструкции нижней частидвойной колонковой трубы типа ТДМ

Таблица 6 - Параметры двойных колонковых труб типа ТДС(рисунок 3)

В миллиметрах

Наименование параметра

Условный диаметр скважины

59

76

93

112

132

Наружный диаметр расширителя (калибратора) по резцам Dp

59,4

76,4

93,4

112,4

132,4

Наружный диаметр коронки (по резцам) Dк

59,0

76,0

93,0

112,0

132,0

Внутренний диаметр коронки (по резцам) dк, не более

39,0

54,0

67,0

87,0

102,0

Наружный диаметр наружной колонковой трубы Dн

57,0

73,0

89,0

108,0

127,0

Толщина стенки наружной колонковой трубы tн

4,0

4,0

4,5

4,5

5,0

Наружный диаметр внутренней керноприемной трубы Dв

45,0

60,0

75,0

95,0

110,0

Толщина стенки внутренней керноприемной трубы tв

2,0

2,0

2,5

2,5

2,5

Длина наружной трубы Lн

3000-4500

3000-4500

3000-4500

3000-4500

3000-4500

Длина керноприемной трубы Lк, не менее

2500

2500

2500

2500

2500

Зазор по длине между концом невращающейся керноприемной трубы и вращающимися частями колонкового набора a1

1,5

1,5

2,0

2,0

2,5

Примечания

1 Размеры наружной колонковой трубы по ГОСТ 6238.

2 Размеры внутренней керноприемной трубы по ГОСТ 8734.

3 Значение регулировки длины керноприемной трубы от 50 до 100 мм.

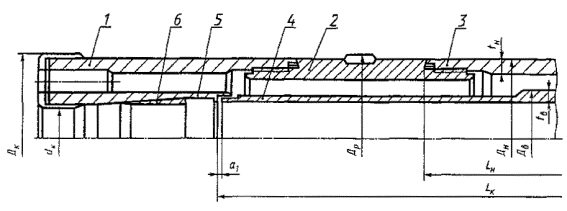

1 - коронка; 2 - расширитель; 3 - наружная колонковаятруба; 4 - внутренняя керноприемная труба; 5 - корпускернорвателя; 6 - керноприемное кольцо

Рисунок 3 - Схема конструкции нижней частидвойной колонковой трубы типа ТДС

Таблица 7 - Параметры двойныхколонковых труб типа ТДТ (рисунок 4)

В миллиметрах

Наименование параметра

Условный диаметр скважины

46

59

76

93

112

Наружный диаметр расширителя (калибратора) по резцам Dp

46,4

59,4

76,4

93,4

112,4

Наружный диаметр коронки (по резцам) Dк

46,0

59,0

76,0

93,0

112,0

Внутренний диаметр коронки (по резцам) dк, не более

30,0

43,0

57,0

73,0

88,0

Наружный диаметр наружной колонковой трубы Dн

44,0

57,0

73,0

89,0

108,0

Толщина стенки наружной колонковой трубы tн

3,5

3,5

3,5

3,5

3,5

Наружный диаметр внутренней керноприемной трубы Dв

35,0

48,0

63,0

80,0

95,0

Толщина стенки внутренней керноприемной трубы tв

1,2

1,5

1,5

2,0

2,0

Длина наружной трубы Lн

3000-4500

3000-4500

3000-4500

3000

3000

Длина керноприемной трубы Lк, не менее

2500

2500

2500

2500

2500

Зазор по длине между концом невращающейся керноприемной трубы и вращающимися частями колонкового набора a1

1,0

1,0

1,0

1,5

1,5

Примечания

1 Размеры наружной колонковой трубы диаметром 44 мм по ГОСТ 6238.

2 Остальные размеры наружной и внутренней колонковых труб по ГОСТ 8734.

3 Значение регулировки длины керноприемной трубы от 50 до 100 мм.

1 - коронка; 2 - расширитель; 3 - наружная колонковаятруба; 4 - внутренняя керноприемная труба; 5 -кернорвательное кольцо; 6 - шаровая пята; 7 - верхний переходник

Рисунок 4 - Схема конструкции двойнойколонковой трубы типа ТДТ

Таблица 8 - Параметры двойныхколонковых труб типа ТДК (рисунок 5)

В миллиметрах

Наименование параметра

Условный диаметр скважины

36

46

59

76

93

Наружный диаметр расширителя (калибратора) по резцам Dp

35,4

46,4

59,4

76,4

93,4

Наружный диаметр коронки (по резцам) Dк

36,0

46,0

59,0

76,0

93,0

Внутренний диаметр коронки (по резцам) dк, не более

24,0

34,0

45,0

60,0

75,0

Наружный диаметр наружной колонковой трубы Dн

34,0

45,0

57,0

73,0

89,0

Толщина стенки наружной колонковой трубы tн

2,0

2,0

2,0

2,2

2,5

Наружный диаметр внутренней керноприемной трубы Dв

28,0

38,0

50,0

65,0

80,0

Толщина стенки внутренней керноприемной трубы tв

1,0

1,0

1,0

1,2

1,4

Длина наружной трубы Lн

3000

3000

3000

3000-4500

3000-4500

Длина керноприемной трубы Lк, не менее

2500

2500

2500

2500

2500

Примечания

1 Размеры наружной и внутренней колонковых труб по ГОСТ 8734 .

2 Значение регулировки длины керноприемной трубы от 50 до 100 мм.

1 - коронка; 2 - расширитель; 3 - наружная колонковаятруба; 4 - внутренняя керноприемная труба; 5 - кернорвательноекольцо; 6 - верхний переходник

Рисунок 5 - Схемаконструкции двойной колонковой трубы типа ТДК

ПРИЛОЖЕНИЕ

(справочное)

Библиография

[1]Инструктивные указания по отбору керна при вращательном колонковом бурениигеолого-разведочных скважин. Авторы: В.А. Каулин, П.П. Пономарев, В.В.Васильев, М.А. Денисов. Л., ВИТР, 1985 г.

Ключевые слова: стандарты, двойные трубы, размеры

1
Мне нравится
Комментировать Добавить в закладки

Комментарии могут оставлять только зарегистрированные пользователи.

Пожалуйста зарегистрируйтесь или авторизуйтесь на сайте.
