Средствазащитные банковские

ДВЕРИ И ЛЮКИ

Общие технические условия

Equipmentfor bank protection. Doors and manholes.
General specifications

1 Область применения

Настоящий стандарт распространяется на банковские защитные двери ибанковские защитные люки (далее - двери и люки), предназначенные дляобеспечения безопасности персонала банка, банковскойдеятельности и сохранности ценностей.

Требования стандарта могутбыть использованы в качестве базовых при организации страховой защитыбанковской системы Российской Федерации и для целей сертификации.

2 Нормативные ссылки

В настоящем стандартеиспользованы ссылки на следующие стандарты:

ГОСТ2.601-95 Единая система конструкторской документации. Эксплуатационныедокументы

ГОСТ9.032-74 Единая система защиты от коррозии и старения. Покрытиялакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.105-80 Единая системазащиты от коррозии и старения. Покрытия лакокрасочные. Классификация и основныепараметры методов окрашивания

ГОСТ9.301-86 Единая система защиты от коррозии и старения. Покрытияметаллические и неметаллические неорганические. Общие требования

ГОСТ9.302-88 Единая система защиты от коррозии и старения. Покрытия металлическиеи неметаллические неорганические. Методы контроля

ГОСТ9.303-84 Единая система защиты от коррозии и старения. Покрытияметаллические и неметаллические неорганические. Общие требования к выбору

ГОСТ9.402-80 Единая система защиты от коррозии и старения. Покрытиялакокрасочные. Подготовка металлических поверхностей перед окрашиванием

ГОСТ 12.1.004-91ССБТ. Пожарная безопасность. Общие требования

ГОСТ12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требованиябезопасности

ГОСТ 166-89 Штангенциркули.Технические условия

ГОСТ 475-78 Дверидеревянные. Общие технические условия

ГОСТ535-88 Прокат сортовой и фасонный из стали углеродистой обыкновенногокачества. Общие технические условия

ГОСТ 2246-70Проволока стальная сварочная. Технические условия

ГОСТ 3242-79Соединения сварные. Методы контроля качества

ГОСТ5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы,конструктивные элементы и размеры

ГОСТ6629-88 Двери деревянные внутренние для жилых и общественных зданий. Типы иконструкции

ГОСТ 7502-98Рулетки измерительные металлические. Технические условия

ГОСТ 8645-68 Трубы стальныепрямоугольные. Сортамент

ГОСТ9467-75 Электроды покрытые металлические для ручной сварки конструкционныхи теплоустойчивых сталей. Типы

ГОСТ 13837-79 Динамометрыобщего назначения. Технические условия

ГОСТ 14192-96 Маркировка грузов

ГОСТ14637-89 Прокат тонколистовой из углеродистой стали обыкновенного качества.Технические условия

ГОСТ15150-69 Машины, приборы и другие технические изделия. Исполнения дляразличных климатических районов. Категории, условия эксплуатации, хранения итранспортирования в части воздействия климатических факторов внешней среды

ГОСТ16523-97 Прокат тонколистовой из углеродистой стали качественной иобыкновенного качества общего назначения. Технические условия

ГОСТ 23170-78Упаковка для изделий машиностроения. Общие требования

ГОСТ 23852-79 Покрытиялакокрасочные. Общие требования к выбору по декоративным свойствам

ГОСТ 25861-83 Машинывычислительные и системы обработки данных. Требования по электрической имеханической безопасности и методы испытаний

ГОСТР 50862-96 Сейфы и хранилища ценностей. Требования и методы испытаний наустойчивость к взлому и огнестойкость

ГОСТР 51053-97 Замки сейфовые. Требования и методы испытаний на устойчивость ккриминальному открыванию и взлому

ГОСТ Р51110-97 Средства защитные банковские. Общие технические требования

ГОСТ Р51111-97 Средства защитные банковские. Правила приемки и методы испытаний

ГОСТР 51112-97 Средства защитные банковские. Требования по пулестойкости иметоды испытаний

ГОСТР 51113-97 Средства защитные банковские. Требования по устойчивости квзлому и методы испытаний

ГОСТ Р 51136-98Стекла защитные многослойные. Общие технические условия

ГОСТ Р 51221-98Средства защитные банковские. Термины и определения

СТ СЭВ 3285-81 Дверидеревянные. Метод испытания надежности

ГОСТ5089-97 Замки и защелки для дверей. Технические условия.

(Измененная редакция. Изм. №1, 2).

3 Определения

В настоящем стандартеприменяют термины, установленные в ГОСТР 51221-98 .

4 Классификация и основные размеры

4.1 Классификация

4.1.1 Двери и люкиклассифицируют по:

- функциональномуназначению;

- конструктивномуисполнению;

- защитным свойствам;

- месту размещения.

4.1.1.1 По функциональномуназначению двери подразделяют на предназначенные для:

- обеспечения безопасностиперсонала;

- обеспечения сохранности ценностей;

- комбинированные.

4.1.1.2 По функциональномуназначению люки подразделяют на предназначенные для:

- использования в аварийныхситуациях (связанных с перемещением людей);

- препятствиянесанкционированному доступу к коммуникациям.

4.1.1.3 По конструктивномуисполнению двери и люки подразделяют на одно- и двухстворчатые:

- распашными полотнами, втом числе правые и левые (с правым и левым расположением петель);

- с раздвижными полотнами;

- съемные *.

_____________

* Данное требованиераспространяется на люки.

4.1.1.4 По защитнымсвойствам двери подразделяют на:

- устойчивые к взлому;

- пулестойкие;

- огнестойкие;

- обеспечивающие комплекснуюзащиту.

4.1.1.5 По защитнымсвойствам люки подразделяют на:

- устойчивые к взлому;

- огнестойкие;

- обеспечивающие комплекснуюзащиту.

4.1.1.6 По местурасположения двери и люки подразделяют на:

- наружные, эксплуатируемыена открытом воздухе;

- тамбурные, эксплуатируемыепод навесом или в закрытых неотапливаемых помещениях;

- внутренние, эксплуатируемыев отапливаемых помещениях.

4.2 Основные размеры

4.2.1 Основные размерыдверей и люков должны соответствовать конструкторской документации,утвержденной в установленном порядке.

4.2.2 Минимальные размерыпроемов дверей и люков должны иметь значения, приведенные в таблице 1.

Таблица 1                                                  Вмиллиметрах

Допускается применять люки,используемые в аварийных ситуациях и препятствующие несанкционированномудоступу к коммуникациям, круглой формы диаметрами не менее 600 и 350 мм соответственно.

4.2.3 Габаритные размеры дверей могут устанавливаться по ГОСТ475-78  и ГОСТ6629-88 , если нет других требований заказчика.

4.2.4 Нижняя кромка люков, используемых в аварийных ситуациях иустановленных в хранилищах, должна располагаться на высоте не более 1500 мм отпола.

4.3 Условное обозначение

4.3.1 Условное обозначениедверей и люков приводится в нормативных документах на конкретные изделия.

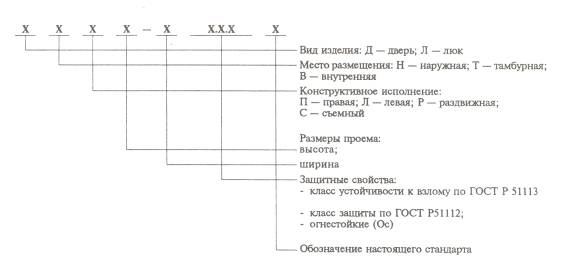

4.3.2 Устанавливаютследующую структуру условного обозначения дверей и люков в нормативнойдокументации при заказе:

(Измененнаяредакция. Изм. № 1, 2).

Примерыусловного обозначения при заказе:

- двери наружной, распашной,правой, высотой проема 2000 мм, шириной проема 800 мм, класса устойчивости квзлому Н0, класса защиты 1, огнестойкой:

ДНП 2000-800 Н0. 1. Ос ГОСТ Р 51224-98

- люка внутреннего,распашного, левого, диаметром проема 600 мм, класса устойчивости к взлому Н0,огнестойкого:

ЛВЛ 600 Н0. Ос ГОСТ Р 51224-98

(Измененнаяредакция. Изм. № 1).

5 Общие технические требования

5.1 Характеристики

5.1.1 Двери и люки должныбыть разработаны и изготовлены в соответствии с требованиями ГОСТР 51110-97 , настоящего стандарта и технических условий на изделияконкретного типа по нормативной документации, утвержденной в установленномпорядке.

5.1.2 Двери и люки должныбыть изготовлены в климатическом исполнении УХЛ по ГОСТ15150-69 , категорий размещения:

1 - для наружных дверей илюков, эксплуатируемых на открытом воздухе;

2 - для тамбурных дверей илюков, эксплуатируемых под навесом или в помещениях, где колебания температурыи влажности воздуха несущественно отличаются от колебаний на открытом воздухе;

4 - для внутренних дверей илюков, эксплуатируемых в отапливаемых помещениях.

5.1.3 Усилие открываниядверей и люков, за исключением горизонтально расположенных распашных и съемныхлюков, не должно превышать 50 Н.

5.1.4 Применяемые в дверныхполотнах стекла должны соответствовать ГОСТР 51136-98 .

5.2 Требования по защитным свойствам

5.2.1 Общие требования поустойчивости к взлому – согласно ГОСТ Р 51113-97 .

Классы устойчивости к взломудверей и люков - по ГОСТР 51113-97 .

(Измененная редакция. Изм. № 2).

5.2.1.1 (Исключен. Изм. № 2).

5.2.1.2 (Исключен. Изм. № 2).

5.2.1.3 Дополнительныетребования по устойчивости к взлому дверей и люков устанавливаются заказчиком.

5.2.1.4 Требования к запирающим механизмам

5.2.1.4.1 Требования кзамкам дверей и люков хранилищ и сейфовых комнат - по ГОСТ Р 51053-97  и ГОСТ Р 50862-96 , для иныхдверей и люков - по ГОСТ 5089-97 .

(Измененнаяредакция. Изм. № 2).

5.2.1.4.2 При установке на дверь нескольких замковкаждый из них должен быть частью самостоятельного запирающего механизма, либосамостоятельно блокировать запирающий механизм.

Расстояние междузамочными скважинами должно быть не менее 350 мм.

(Измененная редакция. Изм. № 2).

5.2.1.4.2 При установке надверь нескольких замковых устройств (замков) каждое из них должно быть частьюсамостоятельного запирающего механизма.

Расстояние между замочными скважинами должно быть не менее 350 мм.

5.2.1.4.3 Замочные скважинызамков должны располагаться на высоте от 900 до 1650 мм от пола.

5.2.1.4.4 Расположениеригелей должно обеспечивать равнопрочность конструкции дверей и люков.

5.2.2 Общие требования популестойкости дверей - в соответствии с ГОСТР 51112-97 . Класс защиты - по приложению А ГОСТР 51112-97 .

5.2.3 Требования поогнестойкости дверей и люков - согласно СНиП21-01 [1]. Требования поогнестойкости являются дополнительными и устанавливаются по согласованию сзаказчиком.

5.3 Требования надежности

5.3.1 Требования надежностик дверям и люкам - по ГОСТР 51110-97 .

5.3.2 Двери должнывыдерживать 100000 циклов открывания - закрывания.

5.3.3 Люки должнывыдерживать 1000 циклов открывания - закрывания.

5.3.4 Вероятностьбезотказной работы запирающих механизмов определяется соответствующиминормативными документами на конкретные изделия.

5.4 Конструктивные требования

5.4.1 Общие конструктивныетребования - по ГОСТР 51110-97 .

5.4.2 Составными частями дверей илюков являются:

- дверная коробка (рама);

- одно или несколько дверныхполотен;

- элементы крепления двернойкоробки в проеме преграды;

- замки, задвижки, засовы,фиксаторы, запирающие механизмы и блокирующие устройства, петли, колеса,направляющие, ручки;

- дополнительные элементы(приводы дверных полотен, демпфирующие устройства, дверные глазки и окна*,устройства для передачи документации (денег)*, амбразуры для пулестойкихдверей, средства охранной сигнализации, средства контроля доступа,звукоизоляционные и уплотнительные элементы).

_____________

* Данное требованиераспространяется на двери.

5.4.3 Двери и люки должныиметь правильную геометрическую форму.

Отклонение от плоскостностидверных полотен не должно превышать 0,2 % наибольшего их размера по диагонали.

Отклонение отперпендикулярности сторон дверных коробок не должно превышать 0,7 мм/м.

5.4.4 Двери классаустойчивости к взлому V и выше по ГОСТР 51113-97  должныизготавливаться в блоке с дополнительной решетчатой дверью, устанавливаемой состороны защищаемого помещения и оборудованной замковым устройством.

5.4.5 Двери классаустойчивости к взлому V и выше по ГОСТР 51113-97  должны быть оснащеныавтоматическими, скрытно установленными устройствами, блокирующими запирающиймеханизм при попытках взлома.

5.4.6 Класс устойчивости квзлому и класс защиты от пуль стрелкового оружия дополнительных элементов дверис несплошными полотнами (окна, глазки, устройства для передачи документов(денег), амбразуры), а также места их соединений должны быть не ниже классов,установленных для двери.

5.4.7 Класс устойчивости квзлому элементов крепления дверей и люков в проеме преграды должен быть не нижекласса устойчивости к взлому, установленного для изделия.

5.4.8 Управление замковымиустройствами для дверей и люков должен осуществляться как снаружи, так иизнутри защищаемого помещения, в зависимости от функционального назначенияизделия.

5.4.9 Двери и люки могутиметь открываемые только изнутри задвижки, засовы и аналогичные им запорныеустройства или блокирующие устройства запирающих механизмов.

5.4.10 Управлениеустройством передачи документации (денег) и закрыванием - открыванием амбразурдолжно осуществляться изнутри защищаемого помещения.

5.4.11 Конструкция дверей,оснащенных блокирующими устройствами, должна предусматривать возможность ихразблокирования в аварийных ситуациях.

5.4.12 Распашные двери илюки должны открываться на угол, обеспечивающий уменьшение ширины дверногопроема в свету не более чем на 10 %.

5.4.13 Двери и люки дляоткрывания / закрывания должны иметь ручки (штурвалы), расположенные в удобномдля эксплуатации месте.

По согласованию с заказчикомв конструкции дверей и люков должны быть предусмотрены места установки средствохранной сигнализации, не входящих в комплект поставки.

5.4.14 Типы и конструктивныеэлементы швов сварных соединений дверей и люков - по ГОСТ5264-80 .

5.4.15 Соединения,выполненные сваркой, не должны иметь прожогов и наплывов. Сварные швы должныбыть зачищены.

5.5 Требования к монтажу

Требования к монтажуустанавливаются в нормативной документации на конкретные двери и люки.

5.6 Требования к материалам и покрытиям

5.6.1 Общие требования кматериалам - по ГОСТР 51110-97 .

5.6.2 Дверную коробку, рамудверного полотна и полотно следует изготавливать из материалов по ГОСТ475-78 , ГОСТ535-88 , ГОСТ8645-68 , ГОСТ14637-89 , ГОСТ16523-97 . Допускается применение других материалов, не снижающихкачество.

5.6.3 Подготовкаповерхностей под покрытия - по ГОСТ9.402-80  и ГОСТ9.301-86 .

5.6.4 Выбор покрытий - поГОСТ 23852 и ГОСТ9.303-84 . Общие требования - по ГОСТ9.032 и ГОСТ9.301-86 .

5.6.5 Окрашенные поверхностидолжны быть ровными, без подтеков, пятен, пузырей и посторонних включений.Отслаивание и шелушение краски не допускаются.

5.6.6 Поверхности дверныхполотен и дверной коробки, а также ручки дверей и люков, штурвалы могут иметьдекоративное покрытие.

5.7 Комплектность

5.7.1 Общие требования ккомплектности - в соответствии с ГОСТР 51110-97 .

5.7.2 В комплект поставкидверей и люков должны входить составные части дверей и люков в соответствии с 5.4.2. Дополнительные элементы поставляютсяпо требованию заказчика.

5.7.3 Полный комплектпоставки дверей и люков определяется требованиями нормативной документации наконкретное изделие.

5.8 Маркировка

Требования к маркировке - по ГОСТР 51110-97

5.9 Упаковка

5.9.1 Общие требования к упаковкедверей и люков - по ГОСТ23170-78 . Способ, вид и категорию упаковки указывают в нормативнойдокументации на конкретное изделие.

5.9.2 По согласованию сзаказчиком дверь (люк) в целом или в виде составных частей может поставлятьсябез упаковки при условии сохранения изделием работоспособности и товарноговида.

6 Требования безопасности

6.1 Общие требованиябезопасности - в соответствии с ГОСТР 51110-97 .

6.2 Двери со сплошнымипрозрачными стеклянными полотнами должны иметь декоративные знаки на высоте неменее 1 м.

6.3 Материалы, применяемые вкачестве декоративных покрытий, уплотнений и герметиков, должны иметьдокументы, подтверждающие их безопасность для здоровья в процессе эксплуатации.

6.4 Монтаж и эксплуатациядверей и люков, требующих при открывании / закрывании электропитание, должныотвечать требованиям безопасности по ГОСТ12.1.004, ГОСТ 12.2.007.0.

6.5 Двери, снабженныеэлектроприводами, при падении (отключении) напряжения источника питания должныиметь аварийный режим открывания / закрывания.

6.6 Люки с распашнымиполотнами, расположенные горизонтально, должны иметь устройства фиксацииполотен в открытом положении для обеспечения безопасности при эксплуатации.

7 Правила приемки

7.1 Двери и люки должны бытьприняты в соответствии с требованиями настоящего стандарта,  ГОСТ Р 51110-97  и нормативной документацией на конкретноеизделие.

7.2 Общие правила приемкидверей и люков - по ГОСТР 51111-97 .

7.3 На двери и люки,прошедшие приемо-сдаточные испытания, оформляют паспорт по ГОСТ Р 2.601.

8 Методы испытаний

8.1 Общие требования киспытаниям - по ГОСТР 51111-97 .

8.2 Внешний вид дверей илюков на соответствие требованиям настоящего стандарта, нормативной иконструкторской документации на конкретное изделие проверяют осмотром илисличением с образцом.

8.3 Линейные размеры,зазоры, перепады поверхностей полотна контролируют штангенциркулем по ГОСТ 166.

Ширину дверного проема ивысоту расположения декоративных знаков проверяют рулеткой по ГОСТ7502-98 .

8.4 Усилие открывания двериили люка измеряют динамометром по ГОСТ 13837.

8.5 (Исключен. Изм. № 2).

8.6 Испытания наустойчивость к взлому - по ГОСТР 51113-97 .

8.7 Требования кзамкам для дверей и люков хранилищ и сейфовых комнат - по ГОСТ Р 51053-97  и ГОСТ Р 50862-96 , для иныхдверей и люков - по ГОСТ 5089-97 .

(Измененнаяредакция. Изм. № 2).

8.8 Испытания напулестойкость - по ГОСТР 51112-97 . Допускаются испытания на фрагментах изделия,воспроизводящих его структуру.

8.9 Контроль качества цикловоткрывания - закрывания дверей и люков - по СТ СЭВ 3285.

8.10 Отклонение отплоскостности и перпендикулярности дверных полотен проверяют по ГОСТ475-78 .

8.11 Ширину дверного проемапри открывании распашных дверей и люков контролируют рулеткой по ГОСТ7502-98 .

8.12 Материалы, применяемыедля изготовления дверей и люков, проверяют по ГОСТ475-78 , ГОСТ535-88 , ГОСТ2246-70 , ГОСТ9467-75 ,  ГОСТ 16523-97  и ГОСТР 51111-97 .

8.13 Испытания ударостойких,устойчивых к пробиванию и пулестойких стекол - по ГОСТР 51136-98 .

8.14 Выбор и качествопокрытий - по ГОСТ 9.032, ГОСТ 9.105, ГОСТ9.302-88 , ГОСТ9.402-80 ,  ГОСТ 475-78  и ГОСТ 23852.

8.15 Окрашивание дверей илюков - по ГОСТ 9.105.

8.16 Качество сварных швовпроверяют визуально по ГОСТ 3242.

8.17 Комплектность, упаковку,маркировку проверяют сличением с нормативной документацией на конкретноеизделие.

9 Транспортирование и хранение

9.1 Транспортирование дверейи люков допускается любым видом транспорта в соответствии с правилами перевозкигрузов, установленных на данном виде транспорта.

9.2 Условия хранения дверейи люков - в соответствии с ГОСТ15150-69  и нормативнойдокументацией на конкретное изделие.

10 Гарантии изготовителя

10.1Изготовитель гарантирует соответствие дверей и люков требованиям настоящегостандарта при соблюдении потребителем условий хранения, транспортирования,монтажа и эксплуатации.

10.2Гарантийный срок эксплуатации дверей и люков устанавливается в нормативнойдокументации на конкретное изделие, но не менее двух лет с моментаизготовления.

10.3 Средний срокслужбы дверей и люков устанавливается в нормативной документации на конкретноеизделие, но не менее пяти лет.

Раздел 10(Измененная редакция. Изм. № 2).

ПРИЛОЖЕНИЕА

(информационное)

Библиография

[1] СНиП 21-01-97Строительные нормы и правила. Противопожарная безопасность зданий и сооружений

Ключевые слова: средства защитные банковские, двери и люки, требования,устойчивость к взлому, пулестойкость, методы испытаний
