ИЗВЕЩАТЕЛИ ОХРАННЫЕ ЗВУКОВЫЕ
ПАССИВНЫЕ ДЛЯ БЛОКИРОВКИ ОСТЕКЛЕННЫХ
КОНСТРУКЦИЙ В ЗАКРЫТЫХ ПОМЕЩЕНИЯХ

Общиетехнические требования
и методы испытаний

ГОСТ Р 51186-98

ГОССТАНДАРТРОССИИ

Москва

Содержание

Предисловие

1РАЗРАБОТАН Научно-исследовательским центром «Охрана» (НИЦ «Охрана»)Всероссийского научно-исследовательского института противопожарной обороны(ВНИИПО) МВД России

ВНЕСЕН Техническим комитетом по стандартизации ТК234 «Технические средства охраны, охранной и пожарной сигнализации»

2ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 10 июля 1998г. № 287

3ВВЕДЕН ВПЕРВЫЕ

4ПЕРЕИЗДАНИЕ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Дата введения 1999-07-01

1 Область применения

Настоящийстандарт распространяется на применяемые в системах охранной сигнализациипассивные звуковые извещатели для блокировки остекленных конструкций (далее -извещатели), устанавливаемые в закрытых помещениях и обнаруживающие разрушениеот механического удара плоского листового стекла марок М4-М8 по ГОСТ 111 и/или защитногостекла классов А1-А3 по ГОСТ Р 51136при попытке нарушителя проникнуть в помещение через остекленную конструкцию.

Настоящийстандарт распространяется на вновь разрабатываемые и модернизируемые извещатели.

Настоящийстандарт устанавливает общие технические требования к извещателям и методы ихиспытаний.

Стандартне распространяется на извещатели специального назначения.

(Измененнаяредакция, Изм. № 1).

2Нормативные ссылки

Внастоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность.Общие требования

ГОСТ12.1.030-81 Система стандартов безопасности труда. Электробезопасность.Защитное заземление, зануление

ГОСТ12.1.038-82 Система стандартов безопасности труда. Электробезопасность.Предельно допустимые значения напряжений прикосновения и токов

ГОСТ12.2.007.0-75 Система стандартов безопасности труда. Изделияэлектротехнические. Общие требования безопасности

ГОСТ27.301-95 Надежность в технике. Расчет надежности. Основные положения

ГОСТ27.410-87 Надежность в технике. Методы контроля показателей надежности ипланы контрольных испытаний на надежность

ГОСТ 111-2001Стекло листовое. Технические условия

ГОСТ4784-97 Алюминий и сплавы алюминиевые деформируемые. Марки

ГОСТ 12090-80Частоты для акустических измерений. Предпочтительные ряды

ГОСТ 12997-84Изделия ГСП. Общие технические условия

ГОСТ14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (Код IP)

ГОСТ16122-87 Громкоговорители. Методы измерения электроакустических параметров

ГОСТ16123-88 (МЭК 268-4-72) Микрофоны. Методы измерений электроакустическихпараметров

ГОСТ 17187-81Шумомеры. Общие технические требования и методы испытаний

ГОСТ20403-75 Резина. Метод определения твердости в международных единицах (от 30до100 IRHD)

ГОСТ21128-83 Системы электроснабжения, сети, источники, преобразователи иприемники электрической энергии. Номинальные напряжения до 1000 В

ГОСТ23262-88 Системы акустические бытовые. Общие технические условия

ГОСТ27484-87 (МЭК 695-2-2-80) Испытания на пожароопасность. Методы испытаний.Испытания горелкой с игольчатым пламенем

ГОСТР 52161.1-2004 (МЭК 60335-1:2001) Безопасность бытовых и аналогичныхприборов. Часть 1. Общие требования

ГОСТ27924-88 (МЭК 695-2-3-84) Испытания на пожароопасность. Методы испытаний.Испытания на плохой контакт при помощи накальных элементов

ГОСТ28198-89 (МЭК 68-1-88) Основные методы испытаний на воздействие внешнихфакторов. Часть 1. Общие положения и руководство

ГОСТ28199-89 (МЭК 68-2-1-74) Основные методы испытаний на воздействие внешнихфакторов. Часть 2. Испытания. Испытание А: Холод

ГОСТ28200-89 (МЭК 68-2-2-74) Основные методы испытаний на воздействие внешнихфакторов. Часть 2. Испытания. Испытание В: Сухое тепло

ГОСТ28203-89 (МЭК 68-2-6-82) Основные методы испытаний на воздействие внешнихфакторов. Часть 2. Испытания. Испытание Fc и руководство: Вибрация (синусоидальная)

ГОСТ28236-89 (МЭК 68-3-1-74) Основные методы испытаний на воздействие внешнихфакторов. Часть 3. Дополнительная информация. Раздел 1. Испытания на холод исухое тепло

ГОСТР 50009-2000 Совместимость технических средств электромагнитная.Технические средства охранной сигнализации. Требования и методы испытаний

ГОСТР 50775-95 (МЭК 839-1-1-88) Системы тревожной сигнализации. Часть 1. Общиетребования. Раздел 1. Общие положения

ГОСТР МЭК 60065-2002 Аудио-, видео- и аналогичная электронная аппаратура.Требования безопасности

ГОСТ26342-84 Средства охранной, пожарной и охранно-пожарной

ГОСТР 51136-98 Стекла защитные многослойные. Общие технические условия

ГОСТР 52435-2005 Технические средства охранной сигнализации. Классификация.Общие технические требования и методы испытаний

(Измененнаяредакция, Изм. № 1).

3Определения

Внастоящем стандарте в дополнение к терминам, приведенным в ГОСТР 50775, применены следующие термины с соответствующими определениями:

3.1стеклянный лист: Плоское листовое стекло, закрепленное в строительнойконструкции.

3.2разрушение стеклянного листа: Воздействие на стеклянный листмеханического удара, вызывающее образование трещин и выпадение осколков.

3.3пассивный звуковой извещатель: Извещатель, предназначенный длядистанционного обнаружения разрушения стеклянного листа путем регистрациизвуковых колебаний в помещении, генерируемых стеклом при его разрушении подвоздействием механического удара, и для формирования извещения о тревоге.

3.4дальность действия извещателя: Расстояние от извещателя до самойудаленной точки на охраняемой поверхности стеклянного листа;

максимальнаядальность действия извещателя: Дальность действия извещателя,отрегулированного на максимальную чувствительность.

3.5чувствительность извещателя: Граничное значение контролируемогозвукового сигнала, при достижении которого извещатель должен формировать извещениео тревоге.

3.6охраняемая площадь: Площадь поверхности стеклянного листа,контролируемого извещателем, при разрушении которого извещатель формируетизвещение о тревоге с заданной вероятностью обнаружения разрушения стеклянноголиста;

минимальнаяохраняемая площадь: Минимальная площадь поверхности стеклянного листа,контролируемого извещателем, при разрушении которого извещатель формируетизвещение о тревоге с заданной вероятностью обнаружения разрушения стеклянноголиста.

3.7рабочее положение извещателя: Положение извещателя при установке наохраняемом объекте, указанное в эксплуатационной документации на извещательконкретного типа.

3.8рабочая частота извещателя: Частота (частоты) звукового сигнала,селектируемая извещателем для распознавания разрушения стеклянного листа.

3.9прибор - регистратор извещений: Прибор, фиксирующий извещение о тревогепри испытаниях и осуществляющий его визуальную индикацию.

3.10звуковой сигнал: Звуковые колебания - колебательные движения частицупругой среды под действием переменного возмущения.

3.11синусоидальный звуковой сигнал: Гармоническое звуковое колебание спроизвольной начальной фазой и постоянными или медленно меняющимися амплитудойи частотой.

3.12широкополосный звуковой сигнал: Стационарный случайный звуковой сигнал снулевым средним значением и с нормальным распределением мгновенных значенийзвукового давления.

3.13белый шум: По ГОСТ16122.

3.14сигнал дискретного спектра: По ГОСТ 16123.

3.15тестовый сигнал: Звуковой сигнал, значения параметров которогосоответствуют применяемому в извещателе методу обработки звукового сигнала,возникающего при разрушении стеклянного листа.

3.16звуковое давление: Разность между мгновенными значениями звуковогодавления при сжатии и разрежении среды в заданной точке.

3.17уровень звукового давления: Величина, определяемая как двадцать десятичныхлогарифмов отношения измеряемого звукового давления к его нулевому уровню (2·10^-5Па) и выражаемая в децибелах.

3.18уровень помех: По ГОСТ 16123.

3.19излучатель: По ГОСТ 16123.

3.20излучающее отверстие: По ГОСТ16122.

3.21рабочая плоскость излучения: По ГОСТ16122.

3.22рабочий центр излучения: По ГОСТ16122.

3.23рабочая ось излучения: По ГОСТ16122.

3.24микрофон: По ГОСТ 16123.

3.25измерительный микрофон: По ГОСТ 16123.

3.26регулятор чувствительности (дальности действия) извещателя: Составнаячасть извещателя, позволяющая изменять его чувствительность в пределах,обеспечивающих установку минимальной (максимальной) дальности действияизвещателя в условиях эксплуатации.

3.27вспомогательное тестовое устройство: Устройство, имитирующее типичныйзвуковой сигнал, возникающий при разрушении стеклянного листа.

3.28пропуск извещения о тревоге: Сохранение нормального состояния извещателя(невыдача извещения о тревоге) при разрушении стеклянного листа или воздействиисигнала от вспомогательного тестового устройства.

3.29шлейф охранной сигнализации: По ГОСТ26342

(Введендополнительно, Изм. № 1).

4Общие технические требования

4.1Извещатели должны быть изготовлены в соответствии с требованиями ГОСТР 50775, ГОСТР 52435 настоящего стандарта и технических условий на извещателиконкретных типов.

(Измененнаяредакция, Изм. № 1).

4.2Функциональные требования

4.2.1Рабочая частота

Рабочаячастота (частоты) извещателей должна быть выбрана из диапазона 31,5-16000 Гц поГОСТ 12090.

Номинальныезначения рабочих частот и допускаемые отклонения от этих значений должны бытьустановлены в технических условиях на извещатели конкретных типов.

4.2.2 Чувствительность

Чувствительностьизвещателей характеризуется минимальным для формирования извещения о тревогеуровнем звукового давления на рабочей частоте (частотах), соответствующимуровню, возникающему при разрушении стеклянного листа.

(Измененнаяредакция, Изм. № 1).

4.2.3Дальность действия

Значениемаксимальной дальности действия извещателей должно быть выбрано из ряда: 3;4,5; 6; 7,5; 9; 10,5; 12; 13,5; 15 м.

Номинальныезначения дальности действия и допускаемые отклонения от этих значений должныбыть установлены в технических условиях на извещатели конкретных типов.

4.2.4 Вероятность обнаружения извещателями разрушениястеклянного листа Вероятность обнаружения извещателями разрушения стеклянноголиста должна быть не менее 0,9.

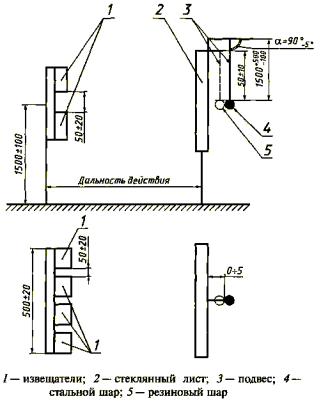

4.2.5 Помехозащищенность при механическом ударе постеклянному листу

Извещателине должны выдавать извещение о тревоге при неразрушающем ударе по стеклянномулисту, т.е. при ударе массой (0,39±0,01) кг и энергией (1,9±0,1) Дж.

4.2.6Помехозащищенность при звуковой помехе

4.2.6.1 Извещатели не должны выдавать извещение о тревогепри воздействии на них синусоидального звукового сигнала (сигналов) с несущейчастотой, соответствующей рабочей частоте извещателей, длительностью (3±1) с,создающего в месте расположения чувствительного элемента извещателей уровеньзвукового давления (65±1) дБ.

4.2.6.2 Извещатели не должны выдавать извещение о тревогепри воздействии на них широкополосного звукового сигнала со спектральнойхарактеристикой белого шума длительностью (3±1) с, создающего в местерасположения чувствительного элемента извещателя уровень звукового давления(65±1) дБ.

4.2.7 Время готовности извещателей к работе

Извещателидолжны быть готовы к работе по истечении не более 60 с после их включения.

4.2.8Извещение о тревоге

Извещателидолжны формировать извещение о тревоге в результате разрушения стеклянноголиста с последующим восстановлением нормального состояния или с фиксациейсостояния тревоги (без последующего восстановления нормального состояния).

Длительностьизвещения о тревоге, формируемого извещателями с восстановлением нормальногосостояния, - не менее 2 с.

4.2.9 Время восстановления нормального состоянияизвещателей

Извещателис восстановлением нормального состояния после выдачи извещения о тревоге должнывернуться в нормальное состояние не более чем через 30 с.

Переходв нормальное состояние извещателей с фиксацией состояния тревоги должен бытьосуществлен принудительными мерами, установленными в технических условиях наизвещатели конкретных типов.

4.2.10 Минимальная охраняемая площадь

Значениеминимальной охраняемой площади должно быть не более 0,1 м² иустановлено в технических условиях на извещатели конкретных типов.

(Введендополнительно, Изм. № 1).

4.3Требования к электропитанию извещателей

4.3.1Электропитание извещателей осуществляется от:

-источников питания постоянного тока;

-сети переменного тока;

-шлейфа сигнализации приемно-контрольного прибора.

4.3.2 Номинальное значение напряжения электропитанияизвещателей с питанием от источников постоянного тока должно соответствовать ГОСТ21128 и быть установлено в технических условиях на извещатели конкретныхтипов, при этом предпочтительным является значение напряжения 12 В.

Извещателидолжны соответствовать требованиям настоящего стандарта при изменениинапряжения электропитания от минус 15 % до плюс 25 % его номинального значения.

4.3.3Номинальное значение напряжения электропитания извещателей с питанием от сетипеременного тока частотой 50 Гц должно соответствовать ГОСТ21128 и быть установлено в технических условиях на извещатели конкретныхтипов.

Извещателидолжны соответствовать требованиям настоящего стандарта при изменениинапряжения электропитания в диапазоне, установленном в технических условиях наизвещатели конкретных типов.

4.3.4 Номинальное значение напряжения электропитанияизвещателей с питанием от шлейфа сигнализации приемно-контрольного приборадолжно быть установлено в технических условиях на извещатели конкретных типов.

Извещателидолжны соответствовать требованиям настоящего стандарта при изменениинапряжения электропитания в диапазоне, установленном в технических условиях наизвещатели конкретных типов.

4.3.5 При снижении напряжения электропитания ниже значения,установленного в 4.3.2, извещателидолжны формировать извещение о тревоге или неисправности.

4.4Требования устойчивости к воздействию внешних факторов

4.4.1 Сухое тепло (повышенная рабочая температура среды)

Извещателидолжны сохранять работоспособное состояние при воздействии повышенной рабочейтемпературы среды 40°С.

4.4.2Холод (пониженная рабочая температура среды)

Извещателидолжны сохранять работоспособное состояние при воздействии пониженной рабочейтемпературы среды 5°С.

4.4.3Повышенная влажность воздуха

Значениеповышенной влажности воздуха, при которой извещатели должны сохранять работоспособноесостояние, должно быть установлено в технических условиях на извещателиконкретных типов.

4.4.4Синусоидальная вибрация

Извещателидолжны сохранять работоспособное состояние при воздействии синусоидальнойвибрации с ускорением 0,981 м/с² (0,1 g) при частотах от 10 до 55 Гц.

4.4.5Механический удар

Извещателидолжны сохранять работоспособное состояние при нанесении по ним ударов соскоростью (1,5±0,125) м/с и энергией (1,9±0,1) Дж.

4.5Воздействиевнешних факторов при транспортировании

Извещателив упаковке должны выдерживать при транспортировании:

а) транспортную тряску с ускорением 30 м/с² причастоте ударов от 10 до 120 в минуту или 15000 ударов;

б) температуру окружающей среды от минус 50°С до плюс 50°С;

в) относительную влажность воздуха (95±3) % при температуре35°С.

4.6Устойчивость извещателей к воздействию электромагнитных помех

Требованияустойчивости извещателей к воздействию электромагнитных помех - по ГОСТР 50009.

Степенижесткости испытаний для каждого предъявляемого к извещателям требования ГОСТР 50009 устанавливают в технических условиях на извещатели конкретныхтипов, но не ниже второй

(Измененнаяредакция, Изм. № 1).

4.6.1(Исключен, Изм.№ 1).

4.6.2 (Исключен, Изм.№ 1).

4.6.3 (Исключен, Изм.№ 1).

4.6.4(Исключен, Изм.№ 1).

4.6.5(Исключен, Изм.№ 1).

4.6.6(Исключен, Изм.№ 1).

4.7 Индустриальныерадиопомехи, создаваемые извещателем

Индустриальныерадиопомехи, создаваемые извещателем, - по ГОСТР 50009.

(Измененнаяредакция, Изм. № 1).

4.8Требованиябезопасности

4.8.1 Требования безопасности - по ГОСТР 50775 и настоящему стандарту.

4.8.2 Класс извещателей по способу защиты человека отпоражения электрическим током должен соответствовать ГОСТ12.2.007.0 и быть установлен в технических условиях на извещателиконкретных типов.

4.8.3 Значение электрической прочности изоляции извещателейдолжно соответствовать ГОСТ 12997 и бытьустановлено в технических условиях на извещатели конкретных типов.

4.8.4 Значение электрического сопротивления изоляции цепейизвещателей должно соответствовать ГОСТ 12997 и быть установленов технических условиях на извещатели конкретных типов.

4.9Требования кконструкции

4.9.1 Извещатели должны состоять из чувствительногоэлемента (одного или нескольких микрофонов) и устройства обработки сигналов(процессора), расположенных в одном или разных корпусах.

(Измененнаяредакция, Изм. № 1).

4.9.2Защита соединительных линий

Приразмещении чувствительного элемента в отдельном корпусе извещателейэлектрические линии, соединяющие чувствительный элемент с процессором, следуетрассматривать как часть извещателей. При нарушении этих линий (обрыве, короткомзамыкании), препятствующем прохождению сигнала, процессор должен обеспечиватьвыдачу извещения о тревоге не позднее чем через 10 с после возникновения указанныхнарушений.

(Измененная редакция, Изм. № 1).

4.9.3Конструкцией извещателей может быть предусмотрен регулятор (регуляторы)чувствительности (дальности действия).

4.9.4 Конструкцией извещателей могут быть предусмотреныиндикатор извещения о тревоге и вспомогательные индикаторы в соответствии счислом рабочих частот извещателей.

4.9.5Защита от вскрытия

Конструкциейизвещателей может быть предусмотрено встроенное устройство, обеспечивающееформирование извещения о тревоге при попытке несанкционированного доступа корганам управления извещателей, клеммам подключения внешних электрических цепейи элементам фиксации.

4.9.6 Конструкция извещателей должна обеспечивать степеньзащиты оболочки корпуса по ГОСТ 14254,выбираемую из ряда: IP30, IP33, IP34, IP40, IP41, IP44.

4.9.7 Конструкция извещателей должна обеспечивать ихнадежное закрепление при установке для эксплуатации.

4.9.8Интерфейс

Извещателидолжны иметь на выходе электронный ключ, открытый в нормальном состоянии изакрытый в состоянии тревоги, или контакты реле, замкнутые в нормальномсостоянии и размыкающиеся в состоянии тревоги. В обоснованных случаях параметрыинтерфейса могут отличаться от указанных и должны быть установлены втехнических условиях на извещатели конкретных типов.

Дляизвещателей с электропитанием от шлейфа сигнализации приемно-контрольныхприборов параметры интерфейса должны быть установлены в технических условиях наизвещатели конкретных типов.

(Измененнаяредакция, Изм. № 1).

4.10Требования кнадежности

Средняянаработка на отказ извещателей в нормальном состоянии - не менее 60000 ч.

Длянеремонтируемых извещателей средняя наработка до отказа извещателя в нормальномсостоянии - не менее 100000 ч.

Вобоснованных случаях для неремонтируемых извещателей допускается устанавливатьсреднюю наработку до отказа в нормальном состоянии не менее 60000 ч.

(Измененнаяредакция, Изм. № 1).

4.11Требования кдокументации, прилагаемой к извещателям

Требованияк документации, прилагаемой к извещателям, - по ГОСТР 50775 и настоящему стандарту.

Вдокументации на извещатели должны быть указаны следующие дополнительные данные:

-диапазон толщин контролируемого стеклянного листа в соответствии с ГОСТ 111;

-минимальные размеры (площадь) контролируемого стеклянного листа;

-марка контролируемого стеклянного листа в соответствии с ГОСТ 111;

-виды контролируемых остекленных конструкций и особенности закрепления в нихстекол (при их наличии).

4.12 Требования к маркировке - по 6.1.2 ГОСТР 50775 и техническим условиям на извещатели конкретных типов.

Требованияк упаковке, хранению и комплектности извещателей должны быть установлены втехнических условиях на извещатели конкретных типов.

5Методы испытаний

5.1 Условия и средства испытаний

5.1.1Нормальные условия

Всеиспытания, если их условия не установлены для отдельных методов испытаний,проводят в нормальных климатических условиях по ГОСТ28198.

Примечание- Если до начала испытаний извещатели находились в климатических условиях,отличных от нормальных, то перед испытаниями их следует выдержать в нормальныхклиматических условиях не менее 4 ч, если иное время не установлено в техническихусловиях на извещатели конкретных типов.

5.1.2При испытаниях извещателей уровень шума в помещении не должен бытьболее55 дБ в диапазоне частот 31,5-16000 Гц.

Примечание - Допускается проводитьизмерения с использованием полосовых октавных фильтров по ГОСТ 17187.При этом уровень шума в каждой полосе из вышеуказанного диапазона частот не должен быть более 55 дБ.

(Измененнаяредакция, Изм. № 1).

5.1.3Перед испытаниями и во время испытаний по 4.2.3,4.2.4, 4.2.5,4.2.8 (после неразрушающихвоздействий на стеклянный лист) необходимо проводить, по меньшей мере,визуальный контроль целостности стеклянного листа (отсутствие видимых трещин,сколов и т.п.).

5.1.4Измерительные приборы и вспомогательные устройства, используемые при проведениииспытаний извещателей, должны соответствовать требованиям приложения А.

Примечание - Требования к испытательному оборудованию и средствамизмерений, не приведенным в приложенииА, должны быть установлены в технических условиях на извещатели конкретныхтипов.

5.2Функциональные испытания

5.2.1 Испытания проводят в соответствии со структурной схемой,представленной на рисунке1, в специальных акустических камерах на рабочих частотах, установленных втехнических условиях на извещатели конкретных типов. В процессе испытаний спомощью источника звукового сигнала в месте расположения чувствительногоэлемента извещателя формируют тестовый сигнал со значениями параметров,установленными в технических условиях на извещатели конкретных типов.

Дляизвещателей с регулятором чувствительности испытание данного параметра следуетосуществлять для двух крайних значений, устанавливаемых регулятором.

Извещателидолжны формировать извещение о тревоге при включении тестового сигнала с числомвоздействий согласно таблице 1. Допускаемое число пропусков извещений о тревогедолжно соответствовать указанному в таблице 1.

Таблица 1

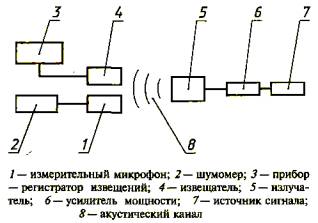

Рисунок 1 - Структурная схемаустановки для испытаний рабочей частоты, чувствительности и помехозащищенностиизвещателя при звуковой помехе

Примечание - Рабочий центр излучения излучателя 5 должен быть нарасстоянии от отражающей поверхности не менее чем 1,5 м, от извещателя 4 -от 0,1 до 0,25 м. Расстояние от извещателя 4 до измерительного микрофона1 устанавливают от 0,001 до 0,005 м.

(Измененнаяредакция, Изм. № 1).

5.2.2 Испытание дальности действия извещателей по 4.2.3

Испытанияизвещателей следует проводить в помещении, размеры которого позволяют измерятьмаксимальную дальность действия, но не менее 6×5×3 м.

Испытанияпроводят с разрушением стеклянного листа.

Междуизвещателями и стеклянным листом не должно быть предметов, препятствующихраспространению звуковых колебаний.

Марка,класс защиты, толщина и размеры сторон стеклянного листа должны соответствоватьустановленным в технических условиях на извещатели конкретных типов.

Примечание - Если в технических условиях на извещатели конкретныхтипов установлено два вида стекла, соответствующих разным стандартам, указаннымв разделе 1, то испытанияэтих извещателей следует проводить отдельно для каждого вида стекла

На рисунке2 показан пример схемы закрепления стеклянного листа толщиной (6±1) мм,размерами сторон (1000±50) мм. Показанные на рисунке монтажные уголкипрокладывают резиновыми прокладками шириной (10±3)мм, толщиной (4±1) мм,твердостью (50±10) международных единиц IRHD по ГОСТ20403. Боковые поверхности стеклянного листа должны быть прочнозафиксированы в раме и не соприкасаться с ней.

Передиспытаниями производят установку дальности действия с помощью регуляторачувствительности и вспомогательных тестовых устройств (если это требуется всоответствии с техническими условиями на извещатели конкретных типов).

Впроцессе испытаний выходные цепи извещателя должны быть соединены с прибором -регистратором извещений.

Впроцессе испытаний наносят разрушающий удар стальным шаром по центрустеклянного листа (рисунок3). Для этого стальной шар массой (2±0,1) кг, подвешенный на нити длиной () мм, следует отклонить по вертикали на угол (90_-5)°без провисания нити в плоскости, перпендикулярной к плоскости стекла, иотпустить. После разрушения стеклянного листа прибор-регистратор должензафиксировать формирование извещателями извещения о тревоге по 4.2.8.

Примечание - Если после удара стальным шаром отсутствует разрушениестеклянного листа с выпадением осколков (при образовании только трещин) и отсутствуетформирование извещателями извещения о тревоге, то допускается наноситьдополнительные удары стальным шаром в другие участки того же стеклянного листа.При этом площадь разрушаемого фрагмента стеклянного листа должна быть равна илибольше минимальной охраняемой площади поверхности стеклянного листа,контролируемого извещателями.

(Измененнаяредакция, Изм. № 1).

5.2.3 Испытание извещателей на вероятность обнаруженияразрушения стеклянного листа по 4.2.4

Испытанияпроводят по методике 5.2.2 при числеизвещателей, установленном в таблице 1.

Допускаетсяпроводить испытание при разрушающих воздействиях на одном или поочередно нанескольких стеклянных листах в соответствии с таблицей 1. Допускаемое число пропусков извещенийо тревоге должно соответствовать указанному в таблице 1.

Допускаетсяпроводить испытание при неразрушающих воздействиях поочередно на одном илинескольких стеклянных листах в соответствии с таблицей 1. Допускаемое число пропусков извещений отревоге должно соответствовать установленному в таблице 1.

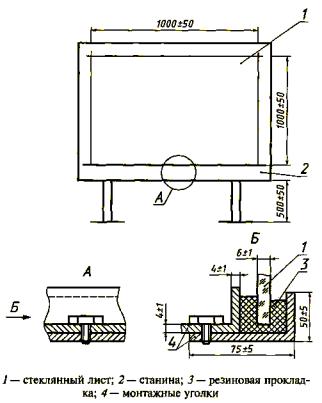

Рисунок 2 - Схема закрепления стеклянноголиста площадью 1 м²

Рисунок 3 - Схема испытаний дальностидействия и помехозащищенности извещателей при механическом ударе по стеклу

(Измененнаяредакция, Изм. № 1).

5.2.4Испытания извещателей на помехозащищенность при механическом ударе постеклянному листу по 4.2.5

Условияпроведения испытаний - в соответствии с 5.2.2, при этомизвещатели с регулятором чувствительности перед испытаниями должны бытьотрегулированы на максимальную чувствительность.

Постеклянному листу наносят неразрушающие удары резиновым шаром (рисунок3) массой (0,39±0,01) кг, твердостью (60±5) международных единиц IRHD по ГОСТ20403 и энергией удара (1,9±0,1) Дж. Для этого резиновый шар, подвешенныйна нити длиной (0,50±0,01) м, следует отклонить по вертикали на угол (90_-5)°без провисания нити в плоскости, перпендикулярной к плоскости стекла, иотпустить. В процессе испытаний наносят 10 ударов с интервалом между каждымударом не менее 5 с. При этом извещатели не должны формировать извещение отревоге.

5.2.5Испытание извещателей на помехозащищенность при звуковой помехе по 4.2.6Испытания извещателей проводят в соответствии со структурной схемой,представленной на рисунке1.

Передиспытаниями извещатели с регулятором чувствительности должны быть отрегулированына максимальную чувствительность.

Впроцессе испытаний извещатели не должны формировать извещение о тревоге.

5.2.5.1При испытаниях извещателей на устойчивость к воздействию звуковой помехи по 4.2.6.1 формируют импульсный звуковойсигнал с несущей частотой, соответствующей рабочей частоте извещателей,длительностью (3±1) с, с огибающей прямоугольной формы, который создает в местерасположения чувствительного элемента извещателей уровень звукового давления(65±1) дБ.

Прииспытании извещателей, имеющих не менее двух рабочих частот, формируютимпульсный звуковой сигнал дискретного спектра с указанными параметрами.

5.2.5.2 При испытаниях извещателей на устойчивость квоздействию звуковой помехи по 4.2.6.2формируют звуковой сигнал со спектральной характеристикой белого шумадлительностью (3±1) с, который создает в месте расположения чувствительногоэлемента извещателей уровень звукового давления (65±1) дБ.

5.2.6Испытание готовности извещателей к работе по 4.2.7

Методикапроведения испытания должна быть установлена в технических условиях наизвещатели конкретных типов.

5.2.7Испытание извещателей на формирование извещения о тревоге по 4.2.8

Проверкудлительности извещения о тревоге для извещателей с восстановлением ихнормального состояния проводят при разрушении стеклянного листа по 5.2.2.Испытание проводят путем контроля интерфейса - измерением с помощью секундомеравременного интервала между моментами перехода извещателя в состояние тревоги ивозвращения его в нормальное состояние.

5.2.8Испытание времени восстановления нормального состояния извещателей по 4.2.9 Метод испытания устанавливают втехнических условиях на извещатели конкретных типов.

Допускаетсясовмещать данное испытание с проведением испытаний чувствительностиизвещателей.

(Измененнаяредакция, Изм. № 1).

5.2.9Испытание минимальной охраняемой извещателем площади стеклянного листа по 4.2.10

Испытаниеизвещателей проводят по методике 5.2.3,используя стеклянный лист толщиной (4,5±0,5) мм и размерами сторон (314±2) мм.

На рисунке 4 показан пример закрепления стеклянноголиста минимальной площади в сопрягающую конструкцию, которая устанавливается встанину, показанную на рисунке 2».

1 - стеклянный лист; 2 - резиновая прокладка; 3 -древесно-стружечная плита или фанера площадью 1 м²; 4 -монтажные рамы

Рисунок 4 - Схема закреплениястекла минимальной площади в сопрягающую конструкцию

(Введендополнительно, Изм. № 1).

5.3Испытания на влияние изменения напряжения электропитания извещателей

5.3.1Испытания извещателей на соответствие требованиям 4.3.2-4.3.4

Устанавливаютноминальное значение напряжения электропитания извещателей и определяют ихчувствительность в соответствии с 5.2.1.

Значениечувствительности извещателей должно соответствовать требованиям 4.2.2.

Устанавливаютзначение напряжений электропитания извещателей на (15±2) % ниже егономинального значения и определяют чувствительность извещателей в соответствиис 5.2.1.Аналогично проводят испытание при повышении значения напряжения электропитанияизвещателей на (25±2) % относительно его номинального значения.

Значениечувствительности извещателей не должно выходить за пределы, установленные втехнических условиях на извещатели конкретных типов.

5.3.2При испытании извещателей на соответствие требованиям 4.3.5 значение напряжения электропитания снижают доустановленного в технических условиях на извещатели конкретных типов. При этомизвещатели должны формировать извещение о тревоге или неисправности.

Допускаетсясовмещать данное испытание с испытаниями извещателей на воздействие пониженногонапряжения электропитания по 4.3.2.

5.4Испытания извещателей на устойчивость к воздействию внешних факторов

5.4.1Условия проведения испытаний

Испытанияизвещателей на устойчивость к воздействию внешних факторов проводят вклиматической камере на включенных извещателях и, если это специально неустановлено в методике испытаний, - на извещателях, отрегулированных намаксимальную чувствительность. В ходе испытаний регулирование чувствительностиизвещателя не проводят.

Проверкачувствительности извещателей должна быть проведена до и после воздействия наних внешнего фактора в соответствии с 5.2.1.

5.4.2Испытание извещателей на устойчивость к воздействию сухого тепла (повышеннойрабочей температуры среды) по 4.4.1

Испытанияпроводят в соответствии с ГОСТ28200 (испытание Bd), ГОСТ28236 и настоящим стандартом.

Извещателипомещают в климатическую камеру, температуру в которой повышают до 40°С соскоростью (1_-0,5)° С/мин. Извещатели выдерживают при этойтемпературе с погрешностью +3°С в течение 2 ч, затем извлекают из камеры и непозднее чем через 5 мин проводят измерение чувствительности в соответствии с 5.2.1.

Значениечувствительности извещателей должно соответствовать требованиям 4.2.2.

5.4.3Испытание извещателей на устойчивость к воздействию холода (пониженной рабочейтемпературы среды) по 4.4.2

Испытанияпроводят в соответствии с ГОСТ28199 (испытание Ad), ГОСТ28236 и настоящим стандартом.

Извещателипомещают в климатическую камеру, температуру в которой понижают до 5°С соскоростью (1_-0,5)° С/мин. Извещатели выдерживают при этойтемпературе с погрешностью ±3°С в течение 2 ч, затем извлекают из камеры и непозднее чем через 5 мин проводят измерение чувствительности в соответствии с 5.2.1.

Значениечувствительности извещателей должно соответствовать требованиям 4.2.2.

5.4.4Испытание извещателей на устойчивость к воздействию повышенной влажностивоздуха по 4.4.3

Извещателипомещают в климатическую камеру, температуру в которой повышают со скоростью (1_-0,5)°С/мин до температуры, установленной в технических условиях на извещателиконкретных типов. Извещатели выдерживают при этой температуре с погрешностью±3°С в течение 2 ч. Влажность воздуха повышают со скоростью 0,5 %/мин дозначения, установленного в технических условиях на извещатели конкретных типов,и поддерживают ее с погрешностью ±3 %. Извещатели выдерживают в этих условиях втечение 48 ч, затем извлекают из климатической камеры и не позднее чем через 5мин проводят измерение чувствительности в соответствии с 5.2.1.

Значениечувствительности извещателей должно соответствовать требованиям 4.2.2.

5.4.5Испытание извещателей на устойчивость к воздействию синусоидальной вибрации по 4.4.4 Испытания проводят в соответствиис ГОСТ28203 и настоящим стандартом. Извещатели закрепляют на вибростенде последовательнов трех взаимно перпендикулярных положениях. Устанавливают частоту вибрации 10Гц при ускорении 0,981 м/с². Изменяя частоту вибрации со скоростьюне более 1,5 Гц/мин, в в течение 30 мин* проводят испытание извещателей в каждомиз трех взаимно перпендикулярных положений. Затем извещатели снимают свибростенда и проводят визуальный осмотр и измерение чувствительности всоответствии с 5.2.1.

Послеиспытаний извещатели не должны иметь видимых повреждений, а их чувствительностьдолжна соответствовать требованиям 4.2.2.

Значенияконтролируемых параметров извещателей и допустимые отклонения от них до и послеиспытания должны быть установлены в технических условиях на извещателиконкретных типов.

* Время испытаний указано для каждого направления вибрации

(Измененнаяредакция, Изм. № 1).

5.4.6Испытание извещателей на устойчивость к воздействию механического удара по 4.4.5 Извещатели устанавливают натвердое основание и закрепляют с помощью обычно используемых для этогоэлементов крепления. Включают электропитание извещателей и по их корпусунаносят удары молотком, изготовленным из алюминиевого сплава марки Д1 по ГОСТ4784 с энергией (1,9±0,1) Дж и со скоростью (1,5±0,125) м/с по одному вкаждом из двух выбранных направлений, параллельных поверхности крепленияизвещателей при их установке для эксплуатации.

Точкиприложения ударов должны быть установлены в технических условиях на извещателиконкретных типов.

Послеиспытаний извещатели не должны иметь видимых повреждений, а их чувствительностьдолжна соответствовать требованиям 4.2.2.

Значенияконтролируемых параметров извещателей и допустимое отклонение от них до и послеиспытания должны быть установлены в технических условиях на извещателиконкретных типов.

5.5Испытания извещателей на воздействие условий транспортирования по 4.5

5.5.1Испытание извещателей на воздействие транспортной тряски по 4.5 (перечисление а) Извещатели втранспортной упаковке закрепляют в соответствии с манипуляционными знаками навибростенде. Испытания проводят при следующих значениях параметров:

-число ударов в минуту от 10 до 120;

-максимальное ускорение 30 м/с²;

-продолжительность воздействия 2 ч

или15000 ударов с максимальным ускорением 30 м/с².

Послеиспытания проводят визуальный осмотр и определяют чувствительность извещателей.Извещатели не должны иметь видимых признаков повреждения, а их чувствительностьдолжна соответствовать требованиям 4.2.2.

5.5.2Испытание извещателей на воздействие пониженной температуры среды притранспортировании по 4.5 (перечисление б)

Извещателив транспортной упаковке помещают в климатическую камеру, температуру в которойпонижают до минус 50°С. Указанную температуру в климатической камереподдерживают с погрешностью ±3°С в течение 6 ч. Затем температуру вклиматической камере повышают до (20±5)°С и выдерживают извещатели в этихусловиях в течение 2 ч. По истечении указанного времени извещатели извлекают изклиматической камеры, распаковывают и выдерживают в нормальных условиях втечение 6 ч.

Послеиспытания проводят визуальный осмотр и определяют чувствительность извещателей.

Извещателине должны иметь видимых признаков повреждения, а их чувствительность должнасоответствовать требованиям 4.2.2.

5.5.3Испытание извещателей на воздействие повышенной температуры среды притранспортировании по 4.5 (перечисление б)

Извещателив транспортной упаковке помещают в климатическую камеру, температуру в которойповышают до 50°С и поддерживают ее с погрешностью ±3°С в течение 6 ч. Поистечении указанного времени извещатели извлекают из климатической камеры,распаковывают и выдерживают в нормальных условиях в течение 6 ч.

Послеиспытания проводят визуальный осмотр и определяют чувствительность извещателей.

Извещателине должны иметь видимых признаков повреждения, а их чувствительность должнасоответствовать требованиям 4.2.2.

5.5.4Испытание извещателей на воздействие повышенной влажности воздуха притранспортировании по 4.5 (перечисление в)

Извещателив транспортной упаковке помещают в климатическую камеру, в которойустанавливают относительную влажность воздуха (95±3) % при температуре(35±3)°С. Извещатели выдерживают в этих условиях в течение 48 ч. По истеченииуказанного времени извещатели извлекают из климатической камеры, распаковываюти выдерживают в нормальных условиях в течение 6 ч.

Послеиспытания проводят визуальный осмотр и определяют чувствительность извещателей.

Извещателине должны иметь видимых признаков повреждения, а их чувствительность должнасоответствовать требованиям 4.2.2.

5.6 Испытания наэлектромагнитную совместимость

(Измененнаяредакция, Изм. № 1).

5.6.1Испытания устойчивости извещателей к воздействию электромагнитных помех по 4.6

Методыиспытаний устанавливают в технических условиях на извещатели конкретных типов всоответствии с установленными степенями жесткости по ГОСТР 50009.

(Измененнаяредакция, Изм. № 1).

5.6.2 Испытания насоответствие нормам индустриальных радиопомех, создаваемых извещателем, по 4.7.

Испытанияпроводят по ГОСТР 50009

(Измененнаяредакция, Изм. № 1).

5.6.3(Исключен, Изм. № 1).

5.6.4(Исключен, Изм. № 1).

5.6.5(Исключен,Изм. № 1).

5.6.6(Исключен, Изм. № 1).

5.6.7(Исключен, Изм. № 1).

5.7Испытания извещателей на безопасность по 4.8

5.7.1Испытания извещателей на электробезопасность по 4.8.1 проводят в соответствии с СНиП12-03-99, ГОСТ 12.1.030,12.1.038,ГОСТ Р МЭК 60065, ГОСТ Р 52161.1 и техническимиусловиями на извещатели конкретных типов.

Испытанияизвещателей на пожарную безопасность по 4.8.1проводят в соответствии с ГОСТ 12.1.004, ГОСТР МЭК 60065-2002, ГОСТ27484 и ГОСТ27924.

(Измененнаяредакция, Изм. № 1).

5.7.2Проверку извещателей по способу защиты человека от поражения электрическимтоком по 4.8.2 проводят в соответствиис ГОСТ Р 52161.1.

(Измененнаяредакция, Изм. № 1).

5.7.3Испытания электрической прочности и сопротивления изоляции извещателей по 4.8.3 и 4.8.4следует проводить в соответствии с ГОСТ 12997.

Извещателисчитают выдержавшими испытание электрической прочности изоляции, если в течение1 мин после приложения напряжения не произошло пробоя или перекрытия изоляции.

Извещателисчитают выдержавшими испытание на сопротивление изоляции, если измеренноезначение их сопротивления изоляции равно установленному в технических условияхна извещатели конкретных типов или превышает его.

Примечание - Электрические цепи, подлежащиеиспытаниям, точки приложения испытательного напряжения и подключения средствизмерений сопротивления изоляции устанавливают в технических условиях на извещателиконкретных типов.

5.8 Проверка требований к конструкции извещателей по 4.9

5.8.1Проверку требований к конструкции извещателей по 4.9.1, 4.9.3, 4.9.4, 4.9.7проводят визуально.

5.8.2Испытание защиты соединительных линий извещателей по 4.9.2

Методиспытания устанавливают в технических условиях на извещатели конкретных типов.

5.8.3Испытание защиты от вскрытия извещателей по 4.9.5

Приналичии средств, обеспечивающих защиту извещателей от вскрытия, их корпусвскрывают с помощью обычно используемых для этих целей инструментов такимобразом, чтобы получить доступ к органам управления извещателей, клеммамподключения внешних электрических цепей и элементам закрепления при установкеизвещателей при эксплуатации.

Средства,обеспечивающие защиту извещателей от вскрытия, должны сформировать извещение отревоге прежде, чем указанные органы управления, клеммы и элементы станутдоступными.

Испытанияследует повторить, используя нож или отвертку, пытаясь не затронуть средствазащиты от вскрытия и не повредить извещатели.

5.8.4Проверка требований к оболочке извещателей по 4.9.6

Проверкустепени защиты оболочки извещателей проводят в соответствии с ГОСТ 14254.

5.8.5Методику контроля параметров интерфейса по 4.9.8устанавливают в технических условиях на извещатели конкретных типов.

5.9Испытания извещателей на надежность по 4.10

Методикуопределения значения средней наработки на отказ устанавливают в соответствии с ГОСТ 27.301и ГОСТ27.410 в технических условиях на извещатели конкретных типов.

5.10Проверку требований к технической документации по 4.11 и кмаркировке по 4.12 проводят по 6.1.2 ГОСТР 50775.

Проверкутребований к упаковке и комплектности извещателей по 4.12 проводят визуальным осмотром и сличением с чертежами.

5.11Методику проверки требований к хранению по 4.12устанавливают в технических условиях на извещатели конкретных типов.

ПРИЛОЖЕНИЕА
(обязательное)

Средстваиспытаний

А.1Генератор дискретного спектра (ГДС)

ГДСдолжен соответствовать требованиям ГОСТ16122.

Примечание - ГДС используют в качестве источника сигнала (по рисунку1) при испытаниях чувствительности, рабочей частоты и помехозащищенностиизвещателей при звуковой помехе, а также контроле чувствительности припроведении других испытаний.

А.2Генератор шумовых сигналов низкочастотный (ГШН)

ГШНдолжен соответствовать требованиям ГОСТ16122 в части, касающейся белого шума.

Примечание - ГШН используют в качестве источника сигнала (по рисунку1) при проведении испытаний по 5.2.5.2.

А.3Усилитель мощности (УМ)

Неравномерностьамплитудно-частотной характеристики УМ - не более 1,0 дБ.

УМдолжен обеспечивать напряжение на излучателе, превышающее требуемое не менеечем на:

0,5дБ - при синусоидальном сигнале,

10дБ - при широкополосном (шумовом) сигнале.

Приэтом коэффициент гармонических искажений не должен превышать 2 %.

Требованияк модулю полного выходного сопротивления и уровню собственного шума на выходеУМ - по ГОСТ16122.

УМдолжен быть снабжен защитой от появления на его выходе постоянной составляющейсигнала и низкочастотных переходных процессов.

Примечание - В качестве УМ может быть использован выходной усилительисточника сигнала (ГДС, ГШН) при условии выполнения вышеперечисленныхтребований.

A.4 Излучатель (для созданиязвукового давления)

Излучательдолжен иметь одно излучающее отверстие. Характеристики излучателя должны бытьобеспечены для расстояния ¹⁾, при котором проводят испытанияизвещателей. Частотная характеристика - не хуже группы сложности 0 по ГОСТ23262. Коэффициент гармонических искажений при требуемом для испытанийуровне звукового давления - не более 10 %.

Примечание - При испытаниях извещателей допускается использоватьизлучатель, имеющий несколько излучающих отверстий.

А.5Измерительный микрофон

Измерительныймикрофон, являющийся приемником звукового давления, должен соответствоватьтребованиям ГОСТ 16123.

А.6Шумомер

Шумомердолжен быть не ниже 2-го класса по ГОСТ 17187.

А.7Секундомер

Ценаделения секундомера - не более 0,2 с, предел измерения - не менее 60 с,погрешность измерения - не более 0,02 с на каждую секунду.

¹⁾ Расстояниеизмеряют от рабочего центра излучателя до места расположения чувствительногоэлемента извещателя.

(Измененная редакция, Изм. № 1).
