ГОСТ Р 50775-95

(МЭК 60839-1-1:1988)

СИСТЕМЫ ТРЕВОЖНОЙ СИГНАЛИЗАЦИИ

Часть 1. ОБЩИЕТРЕБОВАНИЯ

Раздел 1. ОБЩИЕПОЛОЖЕНИЯ

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1РАЗРАБОТАН Научно-исследовательским центром «Охрана» (НИЦ «Охрана»)Всероссийского научно-исследовательского института противопожарной обороны(ВНИИПО) МВД России и Всероссийским научно-исследовательским институтомстандартизации и сертификации в машиностроении (ВНИИНМАШ) Госстандарта России

ВНЕСЕН Техническим комитетом по стандартизации ТК 234 «Техническиесредства охраны, охранной и пожарной сигнализации»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 22мая 1995 г. № 255

3 Настоящий стандарт содержит полный аутентичный текст международногостандарта МЭК60839-1-1:1988 «Системы тревожной сигнализации. Часть 1. Общиетребования. Раздел 1. Общие положения» с дополнительными требованиями,отражающими потребности экономики страны

(Измененная редакция, Изм. №1).

4 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

ГОСТ Р 50775-95

(МЭК 60839-1-1:1988)

СИСТЕМЫТРЕВОЖНОЙ СИГНАЛИЗАЦИИ

Часть 1. ОБЩИЕТРЕБОВАНИЯ

Раздел 1.ОБЩИЕ ПОЛОЖЕНИЯ

Alarm systems.

Дата введения 1996-01-01

1ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандартустанавливает общие требования к разработке, монтажу, приемо-сдаточнымиспытаниям, эксплуатации, техническому обслуживанию и ведению формуляра ручныхи автоматических СТС (систем охранной, охранно-пожарной сигнализации, далее- СТС используемых для защиты людей, имущества и окружающей среды.

Конкретные требования дляопределенных видов СТС установлены в стандартах, которые должны использоватьсясовместно с настоящим стандартом. Настоящий стандарт не распространяется наудаленные центры (п. 4.24).

Настоящий стандартпредусматривает использование ГОСТР 50776-95, устанавливающего требования к монтажу и техническомуобслуживанию СТС.

Дополнительные и измененныетребования, отражающие потребности национальной экономики, выделены курсивом.

Настоящий стандарт распространяется на вновьпроектируемые системы охранной, охранно-пожарной сигнализации.

Стандарт нераспространяется на СТС, эксплуатируемые в помещениях категорий А и Бвзрывопожарной опасности по [1]и вне помещений на территориях с наружными установками категорий Ан и Бн по [1],СТС подвижных объектов, СТС, применяемые в системах специального назначения исистемах физической защиты ядерно-опасных и других особо важных объектов.

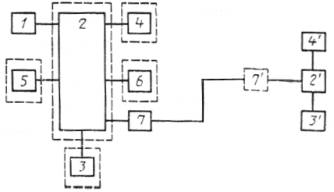

Общие элементы различных СТС приведены на рисунке 1.

1 - извещатель; 2, 2¢ - установка управления; 2 - охранный (охранно-пожарный)приемно-контрольный прибор, 2¢ - пульт централизованного наблюдения; 3, 3¢ - пульт централизованного наблюдения; 4, 4¢ - световой и (или) звуковойоповещатель; 5 - устройство,управляемое установкой управления; 6- программируемое входное устройство; 6 -шифрустройство; 7, 7¢ - сигнальный интерфейс (модем); 7, 7¢ - система передачи извещений

Рисунок 1 - Общие элементыразличных СТС

Примечание -Элементы 2, 3, 4, 5, 6, и 7¢ (предназначенные для удовлетворенияпотребностей народного хозяйства), обозначенные пунктирными линиями,допускается не использовать в системах тревожной сигнализации конкретного вида.

(Измененная редакция, Изм. №1).

2НАЗНАЧЕНИЕ

Целью стандарта являетсяобеспечение высокого уровня безопасности и надежности СТС, уменьшение числаложных срабатываний и обеспечение совместимости комбинированных систем.

3НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандартеиспользованы ссылки на следующие стандарты:

ГОСТ 2.601-2006 Единая система конструкторскойдокументации. Эксплуатационные документы

ГОСТ 2.602-95 Единая системаконструкторской документации. Ремонтные документы

ГОСТ2.610-2006 Единая система конструкторской документации. Правила выполненияэксплуатационных документов

ГОСТ12.1.004-91 Система стандартов безопасности труда. Пожарнаябезопасность. Общие требования

ГОСТ12.1.006-84 Система стандартов безопасности труда. Электромагнитныеполя радиочастот. Допустимые уровни на рабочих местах и требования к проведениюконтроля

ГОСТ12.1.010-76 Система стандартов безопасности труда. Взрывоопасность.Общие требования

ГОСТ12.1.030-81 Система стандартов безопасности труда. Защитноезаземление и зануление

ГОСТ12.1.038-82 Система стандартов безопасности труда.Электробезопасность. Предельно допустимые значения напряжений прикосновения итоков

ГОСТ12.1.040-83 Система стандартов безопасности труда. Лазернаябезопасность. Общие положения

ГОСТ 12.2.007-75 Система стандартов безопасности труда. Изделияэлектротехнические. Общие требования безопасности

ГОСТ12.2.020-76 Система стандартов безопасности труда.Электрооборудование взрывозащищенное. Термины и определения. Классификация.Маркировка

ГОСТ27.002-89 Надежность в технике. Основные понятия. Термины иопределения

ГОСТ15150-69 Машины, приборы и другие технические изделия. Исполнениедля различных климатических районов. Категории, условия эксплуатации, храненияи транспортирования в части воздействия климатических факторов внешней среды

ГОСТ15543-70 Изделия электротехнические. Исполнение для различных климатическихрайонов. Общие технические требования в части воздействия климатическихфакторов внешней среды

ГОСТ15543.1-89 Изделия электротехнические. Общие требования в частистойкости к климатическим внешним воздействующим факторам

ГОСТ17516-72 Изделия электротехнические. Условия эксплуатации в частивоздействия механических факторов внешней среды

ГОСТ18311-80 Изделия электротехнические. Термины и определения основных понятий

ГОСТ22782.0-81 Электрооборудование взрывозащищенное. Общие техническиетребования и методы испытаний

ГОСТ22782.3-77 Электрооборудование взрывозащищенное со специальным видомвзрывозащиты. Технические требования и методы испытаний

ГОСТ22782.4-78 Электрооборудование взрывозащищенное с видом взрывозащиты«Заполнение или продувка оболочки под избыточным давлением». Технические требованияи методы испытаний

ГОСТ22782.5-78 Электрооборудование взрывозащищенное с видом взрывозащиты«Искробезопасная электрическая цепь». Технические требования и методы испытаний

ГОСТ22782.6-81 Электрооборудование взрывозащищенное с видом взрывозащиты«Взрывонепроницаемая оболочка». Технические требования и методы испытаний

ГОСТ22782.7-81 Электрооборудование взрывозащищенное с защитой вида е.Технические требования и методы испытаний

ГОСТ23366-78 Ряды номинальных напряжений постоянного и переменного токов

ГОСТ23511-79 Радиопомехи индустриальные от электротехнических устройств,эксплуатируемых в жилых домах или подключаемых к их электрическим сетям. Нормыи методы измерений

ГОСТ24682-81 Изделия электротехнические. Общие технические требования вчасти стойкости к воздействию специальных сред

ГОСТ28198-89 (МЭК68-1-88) Основные методы испытаний на воздействие внешних факторов.Часть 1. Общие положения и руководство

ГОСТР 50009-92 Совместимость технических средств охранной, пожарной иохранно-пожарной сигнализации электромагнитная. Требования, нормы и методыиспытаний на помехоустойчивость и индустриальные радиопомехи.

ГОСТР 50571.1-93 (МЭК364-1-72, МЭК364-2-70) Электроустановки зданий. Основные положения

ГОСТР 50658-94 (МЭК60839-2-4:1990) Системы тревожной сигнализации. Часть 2. Требования ксистемам охранной сигнализации. Раздел 4. Ультразвуковые доплеровскиеизвещатели для закрытых помещений

ГОСТР 50659-94 (МЭК60839-2-5:1990) Системы тревожной сигнализации. Часть 2. Требования ксистемам охранной сигнализации. Раздел 5. Радиоволновые доплеровские извещателидля закрытых помещений

ГОСТР 50776-95 Системы тревожной сигнализации. Часть 1. Общиетребования. Раздел 4. Руководство по проектированию, монтажу и техническомуобслуживанию

ГОСТ12.1.005-88 Система стандартов безопасности труда. Общиесанитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ12.1.019-79 Система стандартов безопасности труда. Электробезопасность.Общие требования и номенклатура видов защиты

ГОСТ12.2.003-91 Система стандартов безопасности труда. Оборудованиепроизводственное. Общие требования безопасности

ГОСТ27.003-90 Надежность в технике. Состав и общие правила задания требованийпо надежности

ГОСТ 12997-84Изделия ГСП. Общие технические условия

ГОСТ26342-84 Средства охранной, пожарной и охранно-пожарной сигнализации. Типы,основные параметры и размеры

ГОСТ27484-87 (МЭК 695-2-2-80) Испытания на пожароопасность. Методы испытаний.Испытания горелкой с игольчатым пламенем

ГОСТ28199-89 (МЭК 68-2-1-74) Основные методы испытаний на воздействие внешнихфакторов. Часть 2. Испытания. Испытание А: Холод

ГОСТ28200-89 (МЭК 68-2-2-74) Основные методы испытаний на воздействие внешнихфакторов. Часть 2. Испытания. Испытание В: Сухое тепло

ГОСТ28201-89 (МЭК 68-2-3-69) Основные методы испытаний на воздействие внешнихфакторов. Часть 2. Испытания. Испытания Са: Влажное тепло, постоянный режим

ГОСТ28203-89 (МЭК 68-2-6-82) Основные методы испытаний на воздействие внешнихфакторов. Часть 2. Испытания. Испытание Fс и руководство: Вибрация (синусоидальная)

ГОСТ28213-89 (МЭК 68-2-27-87) Основные методы испытаний на воздействие внешнихфакторов. Часть 2. Испытания. Испытание Еа и руководство: Одиночный удар

ГОСТ28216-89 (МЭК 68-2-30-87) Основные методы испытаний на воздействие внешнихфакторов. Часть 2. Испытания. Испытание Dd и руководство: Влажное тепло, циклическое (12 + 12 часовой цикл)

ГОСТ28221-89 (МЭК 68-2-35-73) Основные методы испытаний на воздействие внешнихфакторов. Часть 2. Испытания. Испытание Fda: Широкополосная случайная вибрация. Высокая воспроизводимость

ГОСТ30109-94 Двери деревянные. Методы испытаний на сопротивление взлому

ГОСТ Р8.568-97 Государственная система обеспечения единства измерений. Аттестацияиспытательного оборудования. Основные положения

ГОСТР 50009-2000 Совместимость технических средств электромагнитная. Техническиесредства охранной сигнализации. Требования и методы испытаний

ГОСТР 50862-2005 Сейфы, сейфовые комнаты и хранилища. Требования и методыиспытаний на устойчивость к взлому и огнестойкость

ГОСТ Р50941-96 Кабина защитная. Общие технические требования и методы испытаний

ГОСТР 51053-97 Замки сейфовые. Требования и методы испытаний на устойчивость ккриминальному открыванию и взлому

ГОСТР 51072-2005 Двери защитные. Общие технические требования и методыиспытаний на устойчивость к взлому, пулестойкость и огнестойкость

ГОСТ Р51110-97 Средства защиты банковские. Общие технические требования

ГОСТР 51136-98 Стекла защитные многослойные. Общие технические условия

ГОСТР 51179-98 (МЭК 870-2-1-95) Устройства и системы телемеханики. Часть 2.Условия эксплуатации. Раздел 1. Источники питания и электромагнитнаясовместимость

ГОСТ Р51222-98 Средства защитные банковские. Жалюзи. Общие технические условия

ГОСТР 51224-98 Средства защитные банковские. Двери и люки. Общие техническиеусловия

ГОСТР 51241-98 Средства и системы контроля и управления доступом. Классификация.Общие технические требования. Методы испытаний

ГОСТР 51242-98 Конструкции защитные механические и электромеханические длядверных и оконных проемов. Технические требования и методы испытаний наустойчивость к разрушающим воздействиям

ГОСТР 51317.4.3-99 (МЭК 61000-4-3-95) Совместимость технических средствэлектромагнитная. Устойчивость к радиочастотному электромагнитному полю.Требования и методы испытаний

ГОСТР 51318.14.1-99 (СИСПР 14-1-93) Совместимость технических средствэлектромагнитная. Радиопомехи индустриальные от бытовых приборов, электрическихинструментов и аналогичных устройств. Нормы и методы испытаний

ГОСТР 51320-99 Совместимость технических средств электромагнитная. Радиопомехииндустриальные. Методы испытаний технических средств - источниковиндустриальных радиопомех

ГОСТР 51330.6-99 (МЭК 60079-5-97) Электрооборудование взрыво-защищенное. Часть5. Кварцевое заполнение оболочки q

ГОСТР 51330.7-99 (МЭК 60079-6-95) Электрооборудование взрыво-защищенное. Часть6. Масляное заполнение оболочки о

ГОСТР 51558-2000 Системы охранные телевизионные. Общие технические требования иметоды испытаний

ГОСТР 52161.1-2004 (МЭК 60335-1:2001) Безопасность бытовых и аналогичныхэлектрических приборов. Часть 1. Общие требования

ГОСТР 52435-2005 Технические средства охранной сигнализации. Классификация.Общие технические требования и методы испытаний

ГОСТР МЭК 60065-2002 Аудио-, видео- и аналогичная электронная аппаратура.Требования безопасности

(Измененная редакция, Изм. №1).

4 ОПРЕДЕЛЕНИЯ

В настоящемстандарте применяют следующие термины с соответствующими определениями

4.1 тревога:Предупреждение о наличии опасности либо угрозы для жизни, имущества или окружающейсреды.

4.2 систематревожной сигнализации: Электрическая установка, предназначенная дляобнаружения и сигнализации о наличии опасности;

система охранной сигнализации: Совокупностьсовместно действующих технических средств для обнаружения появления признаковнарушителя на охраняемых объектах, передачи, сбора, обработки и представленияинформации в заданном виде;

система охранно-пожарной сигнализации: Совокупностьсовместно действующих технических средств для обнаружения появления признаковнарушителя на охраняемых объектах и/или пожара на них, передачи, сбора,обработки и представления информации в заданном виде;

4.3 компания пообслуживанию СТС:

организация,обеспечивающая установку и/или техническое обслуживание и ремонт СТС и/или техническую укрепленность охраняемыхобъектов;

ассоциация,Федеральное государственное унитарное предприятие, частное охранноепредприятие, специально учреждаемые для оказания услуг в сфере охраны, и/илиобъединения других организационно-правовых форм, имеющие лицензию на оказаниеданных услуг.

(Измененная редакция, Изм. №1).

4.4пользователь: Лицо или организация, пользующаяся услугами компании (вневедомственной охраны при органахвнутренних дел Российской Федерации, частных охранных предприятий илиассоциаций) по монтажу СТС и/или их обслуживанию.

4.5 охраняемаязона: Часть здания и/или территории (объекта),в которой может (должна) бытьобнаружена опасность с помощью системы тревожной сигнализации.

4.6 полномочиереагирования: Полномочие, предоставляемое для реагирования по сигналу тревоги сохраняемой зоны с ответственностью за принятие необходимых мер.

4.7 нормальноесостояние (работоспособное состояние - поГОСТ27.002): Состояние системы тревожной сигнализации, при которомона полностью работоспособна и не находится в других перечисленных нижесостояниях (см. 4.8- 4.11).

4.8состояние тревоги: Состояние системы тревожной сигнализации или ее части, являющеесярезультатом реагирования системы на наличие опасности, при котором она выдает извещение о тревоге.

4.9 неисправноесостояние: По ГОСТ27.002

Состояниесистемы тревожной сигнализации, препятствующее реагированию системы на наличиеопасности в соответствии с требованиями стандартов.

4.10 состояние контроля:Состояние системы тревожной сигнализации, при котором обеспечивается проверкаее функционирования.

4.11состояние саботажа: Преднамеренно созданное состояние системы тревожнойсигнализации, при котором происходит повреждение части системы.

4.12 извещение отревоге: Извещение, формируемое системой тревожной сигнализации в состояниитревоги.

4.13 извещение онеисправности: Извещение, формируемое системой тревожной сигнализации онеисправном состоянии.

4.14 устройствозащиты от несанкционированного доступа: Устройство, предназначенное дляобнаружения несанкционированного доступа к элементу или составной части системытревожной сигнализации.

4.15 обнаружениепопыток несанкционированного доступа: Применение устройства защиты дляобнаружения несанкционированного доступа в систему тревожной сигнализации илиее часть.

4.16 защита отпопыток несанкционированного доступа: Применение электрических или механическихсредств для предупреждения несанкционированного доступа в систему или ее часть.

4.17 извещение онесанкционированном доступе: Извещение, формируемое при срабатывании устройствазащиты от несанкционированного доступа.

4.18 ложнаятревога: Извещение о тревоге, формируемое в результате ошибки, вызваннойследующими причинами:

- случайнымнажатием ручного вызывного устройства (кнопки);

- реагированиемавтоматического устройства на состояния, которые оно не должно обнаруживать;

- дефектом илиотказом элемента системы;

- ошибочнымидействиями оператора (пользователя).

4.19 источникэлектропитания: Часть системы, которая обеспечивает электропитание для работысистемы тревожной сигнализации или одной из ее частей;

источник электрической энергии: По ГОСТ18311.

4.20 извещатель:Устройство, предназначенное для формирования состояния тревоги при обнаруженииопасности и/или по ГОСТ Р 50658 и/или поГОСТ Р 50659.

4.21чувствительный элемент: Часть извещателя, предназначенная для обнаружения (появления признаков нарушителя и/или) изменениясостояния (охраняемого объекта),указывающего наличие опасности и/или поГОСТ Р 50658 и/или по ГОСТ Р 50659.

4.22 процессор:Устройство, обрабатывающее сигналы с выхода одного или несколькихчувствительных элементов и определяющее состояние тревоги.

4.23 центрприема извещений о тревоге: Обслуживаемый удаленный центр, в который поступаетинформация о состоянии одной или нескольких СТС.

4.24удаленный центр: Центр, расположенный вне охраняемой зоны, где осуществляетсясбор и хранение информации о состоянии одной или нескольких СТС длясигнализации (центр приема извещений о тревоге) или ретрансляции (промежуточнаяустановка или пункт сбора информации).

4.25промежуточная установка: Автоматический удаленный центр, где при особыхобстоятельствах предусматривается пребывание обслуживающего персонала,осуществляется сбор информации о состоянии нескольких СТС, для ретрансляции вцентр приема извещений о тревоге непосредственно либо через промежуточнуюустановку;

промежуточный пункт: Пункт, предназначенный дляустановки ретранслятора между охраняемыми объектами и пунктом для установкипультового оконечного устройства;

ретранслятор:По ГОСТР 52435.

устройствооконечное пультовое: По ГОСТР 52435.

(Измененная редакция, Изм. №1).

4.26 пункт сбораинформации (пункт для установкипериферийного ретранслятора): Автоматический удаленный центр, в котором осуществляетсясбор информации о состоянии нескольких СТС, для ретрансляции в центр приемаизвещений о тревоге непосредственно либо через промежуточную установку;

периферийный ретранслятор: Ретранслятор,осуществляющий сбор извещений с оконечных устройств по периферийным каналамсвязи и передачу их на конечный ретранслятор системы передачи извещений.

4.27 центрнаблюдения: Обслуживаемый удаленныйцентр, в котором осуществляют контроль за состоянием систем передачи извещений;

пунктцентрализованной охраны (ПЦО): Удаленный центр приема извещений,предназначенный для централизованной охраны ряда рассредоточенных объектов спомощью пульта централизованного наблюдения (ПЦН) и обеспечивающий оперативныйвыезд групп задержания на охраняемый объект при поступлении с него извещений осрабатывании сигнализации.

(Измененная редакция, Изм. №1).

4.28комбинированная система: Система тревожной сигнализации, предназначенная для обнаружениянескольких видов опасности;

(Измененная редакция, Изм. №1).

4.29 системапередачи извещений: Система, используемая для передачи информации о состоянииодной или нескольких СТС между охраняемыми зонами и одним или несколькимицентрами приема извещений о тревоге;

системапередачи извещений (СПИ): Составная часть системы охранной или охранно-пожарнойсигнализации, состоящая из совместно действующих технических средств,предназначенных для передачи по каналам связи и приема в пунктецентрализованной охраны извещений о тревоге на охраняемых объектах, служебных иконтрольно-диагностических извещений и, при наличии обратного канала, дляпередачи и приема команд управления и сообщений оператора пунктацентрализованной охраны.

(Измененная редакция, Изм. №1).

4.30 органыручного управления: Ручные выключатели, кнопки или клавиши управления,предназначенные для воздействия на функционирование установки управления.

4.31 физическаязащита: Защита элементов системы тревожной сигнализации от повреждения иличеловека от опасности.

4.32 нарушитель: Лицо, пытающееся проникнуть илипроникшее в помещение (на территорию), защищенное системой охранной илиохранно-пожарной сигнализации без разрешения ответственного лица, пользователя,владельца или жильца.

4.33 автоматическая система тревожной сигнализации(система охранной (охранно-пожарной) сигнализации): Система тревожнойсигнализации (система охранной, охранно-пожарной сигнализации), обеспечивающаяавтоматический переход из нормального состояния в отключенное и обратно подуправлением ответственного лица, пользователя, владельца или жильца безобращения к другим системам, например к системе электросвязи.

4.34 ручная система тревожной сигнализации: Систематревожной сигнализации, обеспечивающая переход из нормального состояния вотключенное и обратно неавтоматически.

4.35извещателъ охранный ручной: Охранный извещателъ с ручным или инымнеавтоматическим (например, ножным) способом приведения в действие.

(Измененная редакция, Изм. №1).

4.36 (Исключен, Изм. № 1).

4.37 электротехническое изделие: По ГОСТ18311.

4.38шифру устройство: Составная часть системы охранной или охранно-пожарнойсигнализации, обеспечивающая управление состоянием извещателя илиприемно-контрольного прибора ответственными лицами, обладающими кодомуправления, для их входа на охраняемый объект и выхода с объекта без выдачиизвещения о тревоге.

(Измененная редакция, Изм. №1).

4.39прибор приемно-контрольный охранный (охранно-пожарный): Составная часть системыохранной или охранно-пожарной сигнализации, предназначенная для приемаизвещений от извещателей и других технических средств, преобразования ипередачи извещений, формирования извещений о состоянии системы для оповещенияответственного лица и/или для дальнейшей передачи извещений, и/или передачисформированных команд на другие устройства, оповещатели или системы оповещения.

(Измененная редакция, Изм. №1).

4.40 пульт централизованного наблюдения (ПЦН): Техническое средство илисовокупность технических средств, или элемент системы передачи извещений,устанавливаемый в пункте централизованной охраны для приема от пультовыхоконечных устройств или ретрансляторов извещений о тревоге,

служебныхи контрольно-диагностических извещений, обработки, отображения, регистрацииполученной информации и представления ее в заданном виде для дальнейшейобработки и, при технической возможности, для передачи через пультовоеоконечное устройство на ретрансляторы и устройства объектовые оконечные командуправления.

(Измененная редакция, Изм. №1).

4.41оповещатель охранный световой: Оповещатель охранный, использующий в качествесигналов оповещения световые сигналы.

(Измененная редакция, Изм. №1).

4.42оповещатель охранный (охранно-пожарный): Составная часть системы охранной(охранно-пожарной) сигнализации, конструктивно выполненная в виде самостоятельногоизделия и предназначенная для оповещения людей о нападении, проникновении илипожаре (для охранно-пожарного) на охраняемом объекте.

(Измененная редакция, Изм. №1).

4.43 сигнальный интерфейс: Устройство,обеспечивающее передачу извещений между техническими средствами охранной и/илиохранно-пожарной сигнализации.

4.44 модем: Функциональное устройство,обеспечивающее модуляцию и демодуляцию сигналов.

4.45 влияющий фактор окружающей среды: Факторокружающей среды, вызывающий ложную тревогу при воздействии на систему.

4.46 опасный фактор окружающей среды: Факторокружающей среды, приводящий к временному переходу из работоспособногосостояния в неисправное состояние системы в случае его воздействия.

4.47охраняемый объект: По ГОСТР 52435.

(Измененная редакция, Изм. №1).

4.48 ответственное лицо: Лицо, имеющее право допускав помещение охраняемого объекта по коду и/или другим идентификационнымпризнакам.

4.49 исправное состояние: По ГОСТ27.002.

5ОБЩИЕ ПОЛОЖЕНИЯ

5.1 Назначение системы тревожной сигнализации

Систематревожной сигнализации должна отвечать следующим требованиям:

а) извещение отревоге следует подавать в любое время, установленное в стандарте на системыконкретного вида;

б) вероятностьложных извещений о тревоге должна быть минимальной, установленной в стандартена системы конкретного вида;

в) должно бытьобеспечено извещение о неисправностях;

г) текущийконтроль работоспособности системы тревожной сигнализации следует выполнять приусловии минимального периода прерывания ее нормальной работы, установленного встандарте на системы конкретного вида.

НазначениемСТС является обнаружение опасности на охраняемом объекте и подача извещения отревоге для принятия мер по устранению опасности.

СТСдолжны быть защищены от несанкционированного доступа к органам управления иуправлению программными средствами. Вид и степень этой защиты должны бытьустановлены в стандартах на СТС конкретного вида или ТУ на СТС конкретного типа

Назначением систем охранной сигнализации являетсяобнаружение появления признаков нарушителя на охраняемом объекте и подачаизвещения о тревоге для принятия мер по задержанию нарушителя.

Назначением систем охранно-пожарной сигнализацииявляется обнаружение появления признаков нарушителя на охраняемом объекте иподача извещения о тревоге для принятия мер по задержанию нарушителя, а также -обнаружение пожара и подача извещения о тревоге для принятия необходимых мер(например эвакуации персонала, вызова пожарных).

(Измененная редакция, Изм. №1).

5.2 Размещение оборудования

При размещенииоборудования в охраняемой зоне следует определить необходимость различных СТС,исходя из видов опасностей, которым может подвергаться как охраняемая зона, таки находящиеся в ней люди.

5.2.1Технические требования

Требования кусловиям выдачи извещения о тревоге должны быть сформулированы как можно точнеепри согласовании между заинтересованными сторонами (заказчик, консультант, покупатель-пользователь,организация - поставщик оборудования, органы связи, местная полицейская (милицейская) или пожарная служба,страховое агентство, частное охранноепредприятие или ассоциация и любая другая заинтересованная служба).

5.2.2 Связь сцентром приема извещения о тревоге

В случаях, когдапредусмотрена передача извещений в центр приема извещений о тревоге, необходимосогласовать с заинтересованными сторонами характер передаваемой информации идействий, предпринимаемых при получении извещения о тревоге, неисправности,контроле и других извещений.

5.3 Уровни риска и/или степень опасности дляохраняемой зоны

Соотношениемежду выбираемым типом системы тревожной сигнализации и уровнем риска должнобыть приведено в стандарте на системы конкретного вида, устанавливающемтребования к монтажу и техническому обслуживанию СТС.

5.4СТС должны обеспечивать выполнение своего функционального назначения в составесистем охраны объектов, включающих в себя системы контроля и управлениядоступом по ГОСТР 51241 и системы охранные телевизионные по ГОСТР 51558.

(Введен дополнительно, Изм. №1).

5.5Отдельные виды СТС для выполнения функционального назначения могут использоватьсяв комбинации с инженерными средствами и защитными конструкциями по ГОСТ 30109,ГОСТР 50862, ГОСТ Р50941, ГОСТР 51053, ГОСТР 51072, ГОСТ Р 51110,ГОСТ Р 51136,ГОСТ Р51222, ГОСТР 51224, ГОСТР 51242.

(Введен дополнительно, Изм. №1).

6ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

6.1 Общие положения

Систематревожной сигнализации представляет собой совокупность технических средств,обеспечивающих формирование извещения о тревоге, его передачу и прием. Всистему также входит один или несколько источников электропитания (см. рисунок 1).

Системытревожной сигнализации могут быть элементами других видов систем в случае, еслиони удовлетворяют требованиям к системам тревожной сигнализации. Причем работа системытревожной сигнализации не должна служить помехой для любой другой системы,включая системы тревожной сигнализации.

Системы охранной и охранно-пожарной сигнализациидолжны:

- обнаруживать саботажные действия нарушителя ивыдавать извещение о несанкционированном доступе;

- выдавать извещение о неисправности при отказетехнических средств охранной, охранно-пожарной сигнализации;

- сохранять исправное состояние при воздействиивлияющих факторов окружающей среды;

- восстанавливать работоспособное состояние послевоздействия опасных факторов окружающей среды;

- быть устойчивым к любым, установленным встандартах на системы конкретного вида повреждениям какой-либо своей части и невызывать других повреждений в системе или не приводить к косвенной опасности внеее;

- сохранять работоспособное состояние при отключениисетевого источника электропитания или другого основного источникаэлектропитания в течение времени прерывания электропитания.  Время работы от резервного источника электропитания при этомдолжно соответствовать указанному в ГОСТ26342.

Системы охранной и охранно-пожарной сигнализации недолжны выдавать ложных тревог при переключениях источников электропитания сетии резерва или других видов с одного на другой.

Автоматические системы охранной, охранно-пожарнойсигнализации должны обеспечивать идентификацию лиц, осуществляющих доступ наохраняемые объекты и/или паролей этих лиц.

(Измененная редакция, Изм. №1).

6.1.1Конструкция системы тревожной сигнализации должна предусматривать средствадостоверного отображения извещения о тревоге. Конструкция системы тревожнойсигнализации должна обеспечивать удобство технического обслуживания и ремонта содновременным препятствием несанкционированному доступу.

Системы охранной, охранно-пожарной сигнализациидолжны быть защищены от несанкционированного доступа к управлению программнымисредствами кодом, который должен соответствовать требованиям стандартов насистемы конкретного вида.

6.1.2 Маркировка

Элементы системытревожной сигнализации должны иметь четкую нестираемую и несмываемую маркировкус указанием наименования фирмы или ее товарного знака и номера модели.

Если позволяетконструкция, то элементы системы тревожной сигнализации должны иметь четкую инестираемую или несмываемую маркировку со следующей дополнительной информацией:

- серийный номер;

- датаизготовления (может быть использован код);

- значенияэлектрических величин, например значения номинальных напряжений тока и частоты.

Если конструкцияэтого не позволяет, то данная информация должна быть приведена вэксплуатационной документации или на упаковке.

Провода иразъемы должны быть пронумерованы, иметь цветную окраску или другуюидентификацию.

Маркировкадолжна быть износоустойчива и легко читаема. Ее соответствие этому требованиюпроверяют в процессе контроля качества изделия путем трения маркировочныхзнаков вручную в течение 15 с при помощи куска влажной материи, смоченнойводой, и затем 15 с материей, смоченной в бензине.

После всехиспытаний, предусмотренных стандартом, маркировка должна быть легко читаемой,таблички с маркировкой не должны легко сниматься и деформироваться.

Дополнительныетребования к маркировке СТС устанавливают в стандартах на СТС конкретного видаили ТУ на СТС конкретного типа.

Маркировкудопускается наносить в соответствии с требованиями стандартов на техническиесредства охранной, охранно-пожарной сигнализации конкретных видов, а маркировкуэлектротехнических изделий, входящих в системы охранной и охранно-пожарнойсигнализации, - в соответствии с ГОСТР 52161.1, раздел 7.

(Измененная редакция, Изм. №1).

6.1.3Документация, прилагаемая к изделиям

Изделие должнобыть снабжено инструкциями с подробными указаниями по правильной установке,если это не ясно из конструкции изделия. К любому изделию, которое может бытьповреждено при изменении полярности напряжения на входе, следует прилагатьдокументацию, в которой должен быть указан порядок подключения элементовсистемы.

Кизделию должна быть приложена эксплуатационная документация по ГОСТ 2.601, а принеобходимости - ремонтная документация по ГОСТ 2.602.

(Измененная редакция, Изм. №1).

6.2 Подготовка к работе СТС

6.2.1 Послеподключения системы тревожной сигнализации элементы, используемые для передачиизвещений о тревоге, должны быть проверены на наличие неисправностей,вызывающих состояние тревоги.

Все элементысистемы тревожной сигнализации должны удовлетворять требованиям стандартов наних, при этом должна быть обеспечена совместимость всех элементов системытревожной сигнализации в соответствии со спецификацией.

6.2.2 Условия окружающей среды

К техническимсредствам, предназначенным для использования в неблагоприятных условиях, такихкак неотапливаемые помещения, открытые помещения или коррозионная атмосфера,должны быть предъявлены соответствующие требования или они должны бытьобеспечены специальными видами защиты с учетом конкретных опасных условий.

Электротехнические изделия, входящие в СТС помеханическим воздействиям, должны удовлетворять требованиям ГОСТ17516.

Техническое средства охранной или охранно-пожарнойсигнализации, предназначенные для использования в неблагоприятных условиях,таких как неотапливаемые помещения, открытые помещения в различныхклиматических районах или коррозионная атмосфера, должны соответствовать требованиям ГОСТ15150 или они должны быть обеспеченыспециальными видами защиты с учетом конкретных опасных условий ,причем источники тока и другие элементы (электротехнические изделия) СТС должнысоответствовать требованиям ГОСТ15543 и ГОСТ15543.1, а элементы СТС, предназначенные для работы в условияхвоздействия специальных сред, - ГОСТ24682.

Исполнения СТС для различных климатических районов,категории размещения, условия эксплуатации, хранения и транспортирования вчасти воздействия климатических факторов внешний среды должны соответствовать ГОСТ15150.

Исполнение электротехнических изделий для различныхклиматических районов в части стойкости к воздействию климатических фактороввнешней среды должны соответствовать требованиям ГОСТ15543 и ГОСТ15543.1.

В тех случаях,когда вероятны высокие уровни помех от другого оборудования или внешнихисточников, таких как молния или силовые установки, особое внимание следуетуделить конструкции и монтажу оборудования элементов системы тревожнойсигнализации с тем, чтобы свести к минимуму, воздействие помех, влияющих нанормальную работу системы тревожной сигнализации.

Требованияк электромагнитной совместимости СТС

Требованияк электромагнитной совместимости СТС устанавливают по ГОСТР 50009, ГОСТР 51317.4.3, ГОСТР 51318.14.1, ГОСТР 51320, [3]и стандартам на СТС конкретного вида или ТУ на СТС конкретного типа.

Степенижесткости устанавливают в стандартах на СТС конкретного вида или ТУ на СТСконкретного типа, но не ниже 2-й при качестве функционирования А, В.

Требованияк электромагнитной совместимости источников электропитания - по ГОСТР 51179 или техническим условиям на конкретные источники.

Системы охранной и охранно-пожарной сигнализации вчасти электромагнитной совместимости должны соответствовать требованиям ГОСТР 50009,ГОСТР 51317.4.3, ГОСТР 51318.14.1, ГОСТР 51320.

Требования к системам - по ОСТ 251099 (раздел 2),методы испытаний - по Требования по устойчивости СТС к воздействиям внешней среды должнысоответствовать ГОСТ 12997, стандартам на СТС конкретноговида или ТУ на СТС конкретного типа.

СТСдолжны:

а)сохранять работоспособность при воздействии повышенной температуры окружающейсреды;

б)сохранять работоспособность после воздействия повышенной температуры окружающейсреды;

в)сохранять работоспособность при воздействии пониженной температуры окружающейсреды;

г)сохранять работоспособность после воздействия пониженной температуры окружающейсреды;

д)сохранять работоспособность при воздействии влажного тепла (постоянный режим);

е)сохранять работоспособность после воздействия влажного тепла (постоянныйрежим);

ж)сохранять работоспособность при воздействии влажного тепла (циклический процесс,цикл 12 ч + 12 ч);

и)сохранять работоспособность при воздействии синусоидальной вибрации;

к)сохранять работоспособность после воздействия синусоидальной вибрации;

л)сохранять работоспособность при воздействии случайной вибрации;

м)сохранять работоспособность после воздействия ударов (транспортная тряска).

Методыиспытаний на устойчивость к воздействию внешних факторов - по ГОСТ28198

Требования к электротехническим изделиям, входящим всостав СТС - по ГОСТ15543.1.

(Измененная редакция, Изм. №1).

6.2.3 Требования безопасности

Требованиябезопасности системы тревожной сигнализации должны соответствовать требованиям,установленным в ГОСТ Р МЭК 60065.

Требования безопасности систем охранной,охранно-пожарной сигнализации - по ГОСТ12.1.030, ГОСТ12.1.038, ГОСТ12.2.007.0, ГОСТ Р 52161.1, РД78.145-93 [5].

Требованиябезопасности СТС устанавливают в стандартах на СТС конкретного вида и ТУ на СТСконкретного типа.

Прииспытаниях СТС должна быть обеспечена безопасность проведения работ ииспользования приспособлений, инструмента и аппаратуры в соответствии с ГОСТ12.1.005, ГОСТ 12.1.010, ГОСТ12.1.019, ГОСТ12.2.003.

Конструкция любойчасти системы должна обеспечивать исключение повреждение обусловленныхотсутствием механической жесткости или перемещением, а также выступающимиострыми углами.

Уровни излученийв местах, где возможен доступ неквалифицированного персонала, не должен представлятьдля него какую-либо опасность (например ИК, СВЧизлучение).

Уровни излучений технических средств охранной иохранно-пожарной сигнализации в помещениях с обслуживающим персоналом должнысоответствовать нормам и требованиям безопасности установленным в ГОСТ Р 50658,ГОСТ Р 50659, ГОСТ12.1.006, ГОСТ12.1.040 и в других стандартах на технические средства конкретного вида илиТУ на технические средства конкретного типа.

В тех случаях,когда СТС тревожной сигнализации должны быть установлены в особых условиях,например в зонах с взрывоопасной средой, они должны соответствовать требованиямстандартов на системы конкретного вида.

В тех случаях, когда элементы СТС должны быть установлены в особых условиях, например в зонах свзрывоопасной средой, они должны соответствовать требованиям ГОСТ12.1.010.

Категориипомещений, зданий и наружных установок по взрывопожарной и пожарной опасности -по [1].

Вероятность возникновения пожара (взрыва) впожароопасном объекте определяется по ГОСТ12.1.004. Классификация взрывоопасных сред - по  Категории взрывопожарнойопасности - по [1] .

Термины и определения, классификация, маркировкавзрывозащищенного электрооборудования, входящего в состав систем - по ГОСТ12.2.020.

Требования к взрывозащищенному электрооборудованию,входящему в состав СТС, - по ГОСТ22782.0, ГОСТ Р 51330.7, ГОСТ Р 51330.6, ГОСТ22782.3, ГОСТ22782.4, ГОСТ22782.5, ГОСТ22782.6, ГОСТ22782.7.

СТСдолжны соответствовать требованиям пожарной безопасности по ГОСТ12.2.007.0 и [8].

(Измененная редакция, Изм. №1).

6.2.4 Помехи

Систематревожной сигнализации не должна создавать помехи (например радиочастотные),оказывающие влияние на работу других систем или технических средств. Уровниизлучения не должны превышать значений, установленных в национальных и/илимеждународных документах.

Уровеньдопустимых радиопомех при работе СТС - по ГОСТР 50009.

(Измененная редакция, Изм. №1).

6.2.5Требования к надежности СТС

Требованияк надежности СТС устанавливают по ГОСТ27.002, ГОСТ27.003, стандартам на СТС конкретного вида и ТУ на СТС конкретного типа.

(Введен дополнительно Изм. №1).

6.3 Элементы системы тревожной сигнализации

Общие требованияк элементам системы тревожной сигнализации (например к источникамэлектропитания и извещателям) установлены в специальных стандартах.

Общие технические требования к элементам СТС - по ГОСТР 52435.

Номинальные значения напряжений на выводах изделий,входящих в состав СТС, имеющих выводы электрического соединения с другимиизделиями, должны соответствовать ГОСТ 23366.

(Измененная редакция, Изм. №1).

6.4 Системы передачи извещений. (СПИ)

6.4.1Общие положения.

СПИ должныобеспечивать надежную передачу извещения о тревоге от передатчика к приемникусистемы.

Требования кдлительностям передаваемых извещений должны соответствовать общим требованиям квременным характеристикам системы тревожной сигнализации, а также учитыватьвозможности линий передачи (каналовсвязи).

Однако во многихслучаях выбор системы передачи может зависеть от местных ограничений.

Если припередаче извещений возникает какая-либо неисправность, которая можетвоспрепятствовать передаче состояния тревоги, то должно быть обеспеченоформирование состояния тревоги или неисправности в удаленном центре или следуетрегламентировать программу текущей проверки.

СПИдолжны обеспечивать надежную передачу извещений о тревоге от охраняемогообъекта к пункту централизованной охраны.

(Измененная редакция, Изм. №1).

6.4.2 СПИ должны обеспечивать защиту информации в каналесвязи от несанкционированного доступа. Классификация систем передачи извещенийпо уровню защиты информации- по ГОСТР 52435.

(Введен дополнительно Изм. №1).

6.4.3 В стандартах на СПИ конкретных видов и ТУ на СПИконкретных типов должны быть указаны следующие параметры:

а)Вид канала передачи данных от объекта до ПЦН;

б)Вид, тип и число передаваемых извещений (извещение о проникновении, извещение опожаре, служебные и контрольно-диагностические сообщения и другие, если онипредусмотрены в системе);

в) Вид, тип ичисло команд для передачи и приема телеуправления (для систем с обратнымканалом передачи данных от пункта централизованной охраны до охраняемогообъекта);

г) Времядоставки извещения о тревоге (от момента возникновения до момента индикации напульте централизованного наблюдения);

д) Приоритеты впередаче извещений о тревоге;

е) Времядоставки других видов сообщений.

(Введен дополнительно Изм. №1).

6.4.4 СПИ должны обеспечивать работоспособность при подключении,изменении числа или отключении пользователей по ГОСТР 52435.

(Введен дополнительно Изм. №1).

6.4.5 Длительность задержки извещений, передаваемых СПИ от охраняемогообъекта до ПЦН, а также от оконечного объектового устройства до ПЦН, должнасоответствовать значениям, установленным в ГОСТР 52435 для СПИ соответствующего класса.

(Введен дополнительно Изм. №1).

6.4.6 При нарушении связи между СПИ и другими элементамиСТС на ПЦН должно выдаваться извещение о неисправности, время задержки которогодолжно соответствовать ГОСТР 52435 для СПИ соответствующего класса.

(Введен дополнительно Изм. №1).

6.4.7 Максимальное время выявления неисправности для СПИ савтоматической диагностикой должно соответствовать ГОСТР 52435 для СПИ соответствующего класса.

(Введен дополнительно Изм. №1).

6.4.8СПИ должны обеспечивать контроль канала передачи извещений от охраняемогообъекта до ПЦО.

(Введен дополнительно Изм. №1).

6.4.9 СПИ с автоматической сдачей под охрану и снятием сохраны, имеющие обратный канал связи, должны обеспечивать передачу сигналовиндикации сдачи под охрану и снятия с охраны, а также передачу сигналаподтверждения сдачи под охрану и снятия с охраны с ПЦН на аппаратуру,устанавливаемую на охраняемом объекте.

(Введен дополнительно Изм. №1).

6.4.10 Интерфейсы СПИ

СПИдолжны выдавать извещение о тревоге или неисправности в случае короткогозамыкания, обрыва всех проводов или любого провода соединительной линии, которыйможет прервать передачу извещения о тревоге в течение времени, установленного вГОСТР 52435 для СПИ соответствующего класса.

Длябыстродействующих СПИ конкретного типа интервал времени между получениемизвещения о тревоге или неисправности и его передачей должен быть не более 0,05с.

(Введен дополнительно Изм. №1).

6.5 Комбинированные системы тревожной сигнализации

6.5.1 Приоритет

Вкомбинированных системах тревожной сигнализации приоритет принадлежитизвещениям о тревоге и действиям, обеспечивающим безопасность жизни человека(людей).

(Измененная редакция, Изм. №1).

6.5.2 Защита СТС

В случае, когдав системах тревожной сигнализации имеются технические средства, которые могутбыть использованы также и для выполнения иных функций, например обнаружения,передачи и отображения других видов опасности, защиту таких СТС следуетобеспечивать при строгом соблюдении требований, предъявляемых к комбинированнымсистемам тревожной сигнализации.

7ТРЕБОВАНИЯ К МОНТАЖУ

7.1 Общие положения

Для обеспеченияэффективности СТС, установленных в здании, в течение срока эксплуатации зданияи/или во время продолжительной работы в здании может возникнуть необходимость ихмодификации. Следовательно, на начальном этапе выбора варианта размещениятехнических средств в здании необходимо уделить особое внимание соответствиюразмеров и способу размещения кабелепроводов, кабелей и т.п., чтобывпоследствии можно было с достаточной степенью гибкости обеспечить необходимыемодификации системы тревожной сигнализации. Также имеет значение простотатехнического обслуживания и ремонта, обеспечение надежной защиты системытревожной сигнализации от механического повреждения и несанкционированногодоступа.

При размещенииаппаратуры контроля и индикаций, источников электропитания необходимообеспечить легкий доступ к ним обслуживающего персонала.

Монтаж системытревожной сигнализации следует осуществлять в соответствии с требованиями ГОСТР 50571.1. Способ подключения каждой системы тревожной сигнализациик сети должен быть указан в разделе общих технических требований в стандартахна системы тревожной сигнализации конкретного вида.

Подготовку и выполнение работ по оборудованиюобъектов техническими средствами охранно-пожарной сигнализации следуетосуществлять в соответствии с РД78.145-93 [5]. Требования к технической укрепленности охраняемых объектов согласно РД 78.36003-2002 [6].

(Измененная редакция, Изм. №1).

8ПОРЯДОК КОНТРОЛЯ

8.1 Приемо-сдаточные испытания

Прежде чемприступить к эксплуатации системы тревожной сигнализации, необходимо провестииспытания, подтверждающие ее нормальное функционирование и соответствие всемтребованиям. Если проводится реконструкция или доработка существующей системытревожной сигнализации, необходимо проверить всю систему в целом, чтобыубедиться в ее нормальной работе, а именно:

а) размещение имонтаж оборудования проведены правильно;

б) все линии связи сполицией (милицией), пожарной охранойи центром наблюдения функционируют нормально.

После удовлетворительногозавершения приемочных (приемосдаточных) испытанийизготовитель (производитель работ) долженподтвердить, что система соответствует установленным требованиям. Еслидопускаются какие-либо отклонения, то они должны быть указаны в сертификате насистему тревожной сигнализации.

Может быть достигнутосоглашение о том, что в течение определенного времени изготовитель (производитель работ)осуществляетнадзор за системой.

Изготовитель (производитель работ) должен обратить вниманиепользователя на те факторы, которые влияют на работу системы тревожнойсигнализации, в частности на порядок обслуживания, ремонта и на исключениедействий с системой, которые могут привести к формированию ложных тревог. Послеприемки пользователю следует продемонстрировать работу с системой тревожной сигнализациина практике.

Приемку СТС для эксплуатации осуществляет межведомственная комиссия впорядке, установленном РД78.145-93 [5]с участием представителей заказчика, монтажно-наладочной организации,вневедомственной охраны, госпожнадзора, частных охранных предприятий иассоциаций, службы охраны объекта.

(Измененная редакция, Изм. №1).

9ЭКСПЛУАТАЦИЯ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

9.1 Общие положения

Изготовитель системытревожной сигнализации должен обеспечить письменные и/или наглядные инструкциио пуске в эксплуатацию.

Организации по проектированию и монтажу систем охранной иохранно-пожарной сигнализации должны обеспечить пользователя системы по егозаказу комплектом документации в том числе таким как:

- эксплуатационные документы - по ГОСТ2.601;

- ремонтные документы - по ГОСТ2.602;

- другие документы.

9.2 Услуги и техническое обслуживание

Изготовитель системытревожной сигнализации должен обеспечивать пользователя рекомендациями поуслугам и техническому обслуживанию, атакже информацией по предоставляемым гарантийному и послегарантийному ремонту.

Техническоеобслуживание СТС - по ГОСТР 50776.

(Измененная редакция, Изм. №1).

9.3 Ведение формуляра

Для СТС должно бытьпредусмотрено ведение формуляра. Формы записей в формуляре должны бытьоговорены в нормативно-техническом документе по эксплуатации и техническомуобслуживанию систем или в стандартах на системы тревожной сигнализацииконкретного вида.

10 МЕТОДЫ ИСПЫТАНИЙ

(Раздел введен дополнительно, Изм. №1).

10.1Общие положения

10.1.1Испытания СТС проводят по настоящему стандарту, а также по методикамнормативных документов на отдельные виды испытаний и ТУ на СТС конкретноготипа.

Объеми последовательность испытаний устанавливают в программе испытаний на СТСконкретного типа.

10.1.2Приборы и оборудование, применяемые при проведении испытаний, должны бытьпроверены и аттестованы по ГОСТ Р8.568 и обеспечивать требуемую точность измерений.

10.1.3Объем технической документации на образцы СТС для проведения испытаний долженсоответствовать необходимому для проведения испытаний, быть полностьюукомплектованным, а также соответствовать требованиям Единой системыконструкторской документации.

10.1.4Испытаниям СТС на соответствие требованиям настоящего стандарта подвергаютобразцы, соответствующие технической документации на них: чертежам, схемам,спецификациям, ТУ, паспортам.

10.1.5Системы охранно-пожарной сигнализации должны испытываться на соответствиетребованиям для охранных и для пожарных систем отдельно по соответствующимстандартам.

10.1.6Испытания, измерения и контроль параметров СТС, за исключением испытаний наустойчивость к климатическим воздействиям, следует проводить при нормальныхклиматических условиях по ГОСТ 15150.

10.1.7Основные технические характеристики применяемого оборудования должны соответствоватьтребованиям, предъявляемым к испытательному оборудованию в нормативныхдокументах на конкретные виды испытаний.

10.2Испытания СТС и их составных частей на соответствие техническим требованиям

10.2.1Маркировка

Маркировкуконкретного изделия по 6.1.2 сличают смаркировкой, приведенной в стандарте или технической документации на данноеизделие.

10.2.2Испытания СТС на воздействие внешних факторов

Методыиспытаний СТС на соответствие требованиям 6.2.2устанавливают в стандартах на СТС конкретного вида или ТУ на СТС конкретноготипа по ГОСТ28199, ГОСТ28200 ГОСТ28201, ГОСТ28203, ГОСТ28213, ГОСТ28216, ГОСТ28221. Значения степеней жесткости воздействий устанавливают по стандартамна конкретные виды испытаний.

10.2.3Испытания на безопасность

Методыиспытаний СТС на соответствие требованиям безопасности (6.2.3)- по ГОСТР МЭК 60065, ГОСТР 52161.1, стандартам системы безопасности труда, стандартам на СТСконкретного вида или ТУ на СТС конкретного типа.

ПроверкуСТС по способу защиты человека от поражения электрическим током проводятсличением примененных в них средств защиты и требуемых для класса защиты 0 по ГОСТ12.2.007.0.

Еслив ТУ на СТС конкретных типов установлен более высокий класс защиты по ГОСТ12.2.007.0, то испытание проводят для этого класса.

Испытанияэлектрической прочности изоляции и сопротивления изоляции СТС следует проводитьв соответствии с ГОСТ 12997 или по нормампожарной безопасности. СТС считают выдержавшими испытание электрическойпрочности изоляции, если в течение 1 мин после приложения испытательногонапряжения не произошло пробоя или перекрытия изоляции.

СТСсчитают выдержавшими испытание сопротивления изоляции, если их измеренноезначение равно или превышает установленное в стандартах на СТС конкретного видаили ТУ на СТС конкретного типа.

Примечание -Электрические цепи, подлежащие испытаниями также расположение точек приложенияиспытательного напряжения и подключения средств измерений сопротивления изоляциидолжны устанавливаться в стандартах на СТС конкретного вида или ТУ на СТСконкретного типа, а также в методиках испытаний на СТС конкретного типа.

ИспытанияСТС на пожарную безопасность проводят по ГОСТ 12.1.004, ГОСТ27484 и [4].

10.2.4Испытания СПИ

10.2.4.1Общие положения

Прииспользовании сети связи для обеспечения выполнения функционального назначенияСПИ по 6.4.1, 6.4.5 испытания должны проводиться после первичноговведения сети связи в эксплуатацию и любых последующих основныхусовершенствований так, чтобы обеспечивалась эффективность диагностики всех частейСТС, а также, в случае возникновения извещения о тревоге в СТС илинеисправности СТС, формировались извещения о тревоге или неисправности ипередавались в пункт централизованной охраны.

10.2.4.2Проверка основных параметров СПИ

Проверкусоответствия СПИ требованиям 6.4.2, 6.4.3, 6.4.4 проводят по стандартам на СТС конкретного вида и(или) ТУ на СТС конкретного типа.

10.2.4.3Функциональные испытания

Испытанияпо 6.4.5-6.4.9 проводят с целью подтверждения приема и передачиСПИ достоверно сформированного извещения о тревоге.

Испытаниена подтверждение соответствия функционального назначения СПИ требованиямнастоящего стандарта включает в себя проверку передачи извещения о тревоге поСТС на соответствующий ПЦН и проверку системы диагностики в отношении передачиизвещения о неисправности по СТС на соответствующий ПЦН.

10.2.4.4Испытания работоспособности СПИ при изменении числа пользователей по 6.4.4, испытания СПИ на соответствиехарактеристик задержки извещений по 6.4.5,при нарушении связи между СПИ и другими элементами СТС по 6.4.6, а также испытания СПИ с автоматическойдиагностикой по 6.4.7 проводят по ГОСТР 52435.

10.2.5Контроль основных параметров сигнальных интерфейсов

Соответствиепараметров сигнальных интерфейсов по 6.4.10 устанавливают по стандартам на интерфейсыконкретного вида или ТУ на интерфейсы конкретного типа.

10.2.5.1Контроль исправности сигнальных интерфейсов

Контрольсоответствия используемых сигнальных интерфейсов по 6.4.10 проводят сличением с техническойдокументацией на интерфейсы СТС. При положительном результате предыдущейпроверки следует проводить проверку работоспособности СТС или их составныхчастей, которые соединены через испытываемые интерфейсы, по стандартам наинтерфейсы конкретного вида или ТУ на интерфейсы конкретного типа.

10.2.5.2Контроль соединений сигнальных интерфейсов

Испытаниясигнальных интерфейсов по 6.4.10проводят при нормальном состоянии СТС.

Прикоротком замыкании, созданном на всех зажимах интерфейса, или при любомединичном разрыве соединения с интерфейсом испытуемое устройство должно:

а)либо оставаться способным передавать извещения о тревоге на все выходыустройства;

б)либо формировать извещение о тревоге или неисправности. СТС считают выдержавшейиспытания, если во время и после их проведения она отвечает требованиямфункционального назначения.

10.2.6Испытания СТС на надежность

Методыиспытаний СТС на надежность по 6.2.5 - по ГОСТ27.003. Метод определения значения средней наработки на отказ и методопределения вероятности возникновения отказа, приводящего к ложной тревоге,устанавливают в стандартах на СТС конкретного вида или ТУ на СТС конкретноготипа.

10.2.7Испытания на электромагнитную совместимость СТС

ИспытанияСТС на электромагнитную совместимость по 6.2.2- по ГОСТР 50009, ГОСТР 51317.4.3, ГОСТР 51318.14.1, ГОСТР 51320, [3].Степени жесткости воздействий должны устанавливаться в стандартах на СТСконкретного вида или ТУ на СТС конкретного типа.

Испытанияисточников электропитания на электромагнитную совместимость по 6.2.2 - по ГОСТР 51179.

БИБЛИОГРАФИЯ

[1] НПБ 105-2003 Определение категорий помещений, зданий инаружных установок по взрывопожарной и пожарной опасности.

[2] Закон Российской Федерации «О частнойдетективной и охранной деятельности в РоссийскойФедерации» № 2487-1 от 11.03.92.

[3] НПБ 57-97 Приборы и аппаратура автоматических установокпожаротушения и пожарной сигнализации. Помехоустойчивость и помехо-эмиссия.Общие технические требования. Методы испытаний.

[4] НПБ 247-97 Электронные изделия. Требования пожарной безопасности.Методы испытаний.

[5] РД78.145-93 МВД России Системы икомплексы охранной, пожарной и охранно-пожарной сигнализации. Правилапроизводства и приемки работ.

[6] РД 78.36.003-2002 МВД России. Инженерно-техническаяукрепленность. Технические средства охраны. Требования и нормы проектированияпо защите объектов от преступных посягательств.

(Измененная редакция, Изм. № 1 ).

(Измененная редакция, Изм. №1).
