ГОСТР 50655-94

(МЭК 598-2-20-82)

ГИРЛЯНДЫСВЕТОВЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОССТАНДАРТРОССИИ

Москва

Предисловие

1 РАЗРАБОТАН ИВНЕСЕН Техническим комитетом (ТК 332) «Светотехнические изделия»

2 УТВЕРЖДЕН ИВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 21.03.94 № 66

3 Настоящийстандарт содержит полный аутентичный текст международного стандарта МЭК598-2-20-82 с изменением № 1 (1987) «Световые гирлянды» с дополнительнымитребованиями, отражающими потребности народного хозяйства

4 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

ГОСТ Р 50655-94

(МЭК 598-2-20-82)

ГОСУДАРСТВЕННЫЙСТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Общие техническиеусловия

Дата введения 1995-01-01

1 ЧАСТНЫЕ ТРЕБОВАНИЯ

1.1 Световые гирлянды

1.1.1Область распространения

Настоящийстандарт распространяется на световые гирлянды, состоящие из последовательно и параллельноподключенных ламп накаливания, предназначенных для наружного и внутреннегоосвещения при напряжении питания, не превышающем 250 В.

Примечания

1. Примером световой гирлянды споследовательно подключенными лампами служит елочная гирлянда. Примеромсветовой гирлянды с параллельно подключенными лампами служит гирлянда дляосвещения лыжни или прогулочных дорожек.

2. К световым гирляндам сторцевыми патронами применяют соответствующие требования настоящего стандарта.

3. Дополнительныетребования к световым гирляндам, отражающие потребности народного хозяйства, потексту стандарта выделены вертикальной чертой.

Дополнительныетребования к елочным гирляндам, отражающие потребности народного хозяйства,приведены в приложении А.

Стандартприменяется также для целей сертификации.

Обязательныетребования к качеству продукции, обеспечивающие ее безопасность для жизни,здоровья и имущества населения, охраны окружающей среды изложены в 1.1.11, 1.1.14, A3.4, А3.5, А3.6.

1.1.2 Нормативныессылки

В настоящемстандарте использованы ссылки на следующие стандарты:

ГОСТ 2.601-68ЕСКД. Эксплуатационные документы

ГОСТ12.2.007.0-75 ССБТ. Изделия электротехнические. Общие требованиябезопасности

ГОСТ 2228-81.Бумага мешочная. Технические условия

ГОСТ2746-90 (МЭК238-87) Патроны резьбовые для электрических ламп. Общие технические условия

ГОСТ2991-85 Ящики дощатые неразборные для грузов массой до 500 кг. Общиетехнические условия

ГОСТ5959-80 Ящики из листовых древесных материалов неразборные для грузовмассой до 200 кг. Общие технические условия

ГОСТ6042-83 Резьба Эдисона круглая. Профили, размеры и предельные размеры

ГОСТ7376-89 Картон гофрированный. Общие технические условия

ГОСТ7396.1-89 (МЭК83-75) Соединители штепсельные бытовые и аналогичного назначения. Основныеразмеры

ГОСТ 7933-89Картон для потребительской тары. Общие технические условия

ГОСТ 8273-75Бумага оберточная. Технические условия

ГОСТ8828-89 Бумага-основа и бумага двухслойная водонепроницаемая упаковочная.Технические условия

ГОСТ 9142-90Ящики из гофрированного картона. Общие технические условия

ГОСТ9481-76 Ящики из гофрированного картона для химических нитей. Техническиеусловия

ГОСТ13511-91 Ящики из гофрированного картона для пищевых продуктов, спичек,табачных изделий и моющих средств. Технические условия

ГОСТР 50094-92 Ящики из гофрированного картона для продукции легкойпромышленности. Технические условия

ГОСТ 14192-77 Маркировка грузов

ГОСТ14254-80 (МЭК598-1-86) Изделия электротехнические. Оболочки. Степени защиты.Обозначения. Методы испытаний

ГОСТ15150-69 Машины, приборы и другие технические изделия. Исполнения дляразличных климатических районов. Категории, условия эксплуатации, хранения итранспортирования в части воздействия климатических факторов внешней среды

ГОСТР 50431-92 Термопары. Часть 1. Номинальные статические характеристикипреобразования

ГОСТ16962.2-90 Изделия электротехнические. Методы испытания на стойкость кмеханическим внешним воздействующим факторам

ГОСТ17515-72 Провода монтажные с пластмассовой изоляцией. Технические условия

ГОСТ17516.1-90 Изделия электротехнические. Общие требования в части стойкости кмеханическим внешним воздействующим факторам

ГОСТ17616-82 Лампы электрические. Методы измерения электрических и световыхпараметров

ГОСТ 17677-82(МЭК 598-1-86)Светильники. Общие технические условия

ГОСТ22483-77 Жилы токопроводящие медные и алюминиевые для кабелей, проводов ишнуров. Основные параметры. Технические требования

ГОСТ23216-78 Изделия электротехнические. Общие требования к хранению,транспортированию, временной противокоррозионной защите и упаковке

ГОСТ26413.0-85 (МЭК 227-1-79, МЭК 227-2-79).Провода и шнуры соединительные силовые. Общие технические условия

ГОСТ27483-87 (МЭК695-2-1-80) Испытания на пожаробезопасность. Методы испытаний. Испытаниянагретой проволокой

ГОСТ27484-87 (МЭК695-2-2-80) Испытания на пожаробезопасность. Методы испытаний. Испытаниягорелкой с игольчатым пламенем

Публикация СИСПР14-75^* Нормы и методы измерения характеристик радиопомех отбытовых электроприборов, переносных инструментов и аналогичныхэлектроустройств.

^* До прямого применения данногодокумента в качестве государственного стандарта распространение егоосуществляет ВНИИКИ.

1.1.3Общие требования к испытаниям

Общие требованияк испытаниям световых гирлянд должны соответствовать требованиям ГОСТ 17677.

1.1.4Определения

Термины иопределения - по ГОСТ 17677 и приведенныениже:

Световаягирлянда с заменяемыми элементами - световая гирлянда, элементы конструкциикоторой можно заменить.

Световаягирлянда с незаменяемыми элементами - световая гирлянда, элементы конструкциикоторой нельзя отделить от цепи гирлянды, не повредив ее.

1.1.5Классификация световых гирлянд

Световыегирлянды классифицируют в соответствии с требованиями ГОСТ 17677 и требованияминастоящего стандарта.

1.1.5.1 В соответствии с классом защиты от поражения электрическимтоком обычные световые гирлянды классифицируют на классы защиты 0, II или III; световыегирлянды, отличные от обычных, классифицируют на классы защиты II или III.

1.1.5.2 Всоответствии со степенью защиты от пыли и влаги световые гирлянды для наружногоосвещения классифицируют на гирлянды, защищенные от капель дождя, брызг воды,струй, и водонепроницаемой конструкции.

1.1.6 Маркировка

Маркировкадолжна соответствовать требованиям ГОСТ 17677 и требованиямнастоящего стандарта.

1.1.6.1 а) Насветовые гирлянды с последовательно соединенными лампами наносят маркировку,содержащую тип или электрические характеристики ламп, а также суммарноеноминальное напряжение гирлянды.

б) К световымгирляндам прилагается руководство по эксплуатации, включающее предупреждениеследующего содержания:

1) Недопускается замена ламп без отключения гирлянды от сети.

2) Припоследовательном соединении ламп для предотвращения перегреваниябезотлагательно заменить вышедшие из строя лампы лампами с тем же номинальнымнапряжением и номинальной мощностью.

3) Неподсоединять гирлянду к источнику напряжения, если она находится в упаковке.

в) К обычнымсветовым гирляндам прилагается, кроме того, информация о том, что гирляндапредназначена только для использования в помещении.

г) Световыегирлянды, которые не предусмотрены для соединения в одну электрическую цепь,должны сопровождаться следующим предупреждением: «Не соединять электрическигирлянду с другой гирляндой».

1.1.6.2 Патрон икабель или прочная несъемная оболочка кабеля должны иметь следующиемаркировочные данные:

а) товарныйзнак;

б) обозначениедля класса защиты II или III, если гирлянды соответствуют этим классам защиты;

в) маркировкастепени защиты от проникновения пыли и влаги, если такая защита имеется;

г) номинальноенапряжение для гирлянд класса защиты III.

Предупреждение отом, что световая гирлянда не должна подключаться к источнику напряжения, еслиона находится в упаковке, должно быть помещено на самой упаковке.

Если обычнаясветовая гирлянда поставляется в упаковке, предназначенной для хранениягирлянды (когда она не используется), предупреждение о том, что световаягирлянда предназначена только для использования в помещении, должно бытьпомещено на самой упаковке. Дополнительная маркировка, указанная в ГОСТ 17677, атакже ссылка на тип, номинальное напряжение и номинальную потребляемую мощностьдолжны помещаться на упаковке или в руководстве по эксплуатации.

1.1.7Конструкция

Конструкциядолжна соответствовать требованиям ГОСТ 17677 и требованиямнастоящего стандарта.

1.1.7.1Резьбовые патроны должны отвечать требованиям ГОСТ2746.

Резьбовыепатроны, превышающие по размерам Е10, с резьбой из неметаллических материалов,должны отвечать требованиям ГОСТ2746. Патроны Е5 и аналогичные торцевые патроны малых размеров должныотвечать соответствующим требованиям ГОСТ2746.

Примечание - Патроны с резьбой Е10 и меньше могут иметь резьбу изизоляционного материала.

1.1.7.2Контактные зажимы и соединения источника питания должны соответствоватьтребованиям ГОСТ17677 и указанному ниже.

Способприсоединения проводки (внешней или внутренней) к элементам гирлянд долженобеспечивать надежный электрический контакт в течение всего срока службы этогоэлемента.

1.1.7.3 Уплотнения, обеспечивающие определенную степень защитысветовых гирлянд для использования вне помещений от проникновения пыли и влаги,должны быть стойкими к воздействию окружающей среды. Такие уплотнения должныоставаться на месте при смене лампы в гирлянде и плотно прилегать к вставленнойлампе.

Соответствиеданному требованию устанавливают внешним осмотром и испытанием вручную.

1.1.7.4 Проверкасоответствия требованиям к механической прочности (раздел 3 ГОСТ 17677) для патроновЕ10, Е14, Е27, применяемых в световых гирляндах, должна проводиться по ГОСТ2746. Патроны Е5 и другие малые патроны должны испытывать, как патроны Е10.Испытания проводят на трех образцах патронов без ламп. После проведенияиспытания патроны должны соответствовать требованиям раздела 3 ГОСТ 17677.

1.1.7.5 ПатроныЕ5 и Е10, а также аналогичные малые патроны, используют только в том случае,если номинальное напряжение каждой лампы не превышает 60 В, а максимальнаяноминальная мощность световой гирлянды не превышает 100 Вт.

Соответствиеданному требованию устанавливают внешним осмотром.

1.1.7.6 Всветовых гирляндах с последовательным подсоединением ламп сопротивления, еслитакие имеются, для закорачивания тела накала лампы накаливания должнынаходиться в лампах.

Защита отпоражения электрическим током и возникновения пожара не должна снижаться приработе сопротивлений.

Соответствие гирляндданному требованию устанавливают внешним осмотром и при необходимостииспытанием с размыканием тела накала лампы накаливания.

1.1.7.7 Источники проблескового освещения, являющиеся составнойчастью гирлянды, должны быть заключены в изоляционный материал, устойчивый квоспламенению, и надежно прикреплены к кабелю гирлянды.

Соответствиеданному требованию устанавливают внешним осмотром, а невоспламеняемостьизоляционного материала проверяют в соответствии с ГОСТ27483 и ГОСТ27484.

1.1.7.8Источники проблескового освещения не должны являться причиной радио- ителепомех.

Соответствиеданному требованию устанавливают путем проведения измерений по методу,приведенному в публикации СИСПР14.

Напряжениепомех, генерируемое источником проблескового освещения, не должно превышатьпределов, указанных в публикации СИСПР14.

1.1.8Пути утечки тока и воздушные зазоры

Пути утечки токаи воздушные зазоры должны соответствовать требованиям ГОСТ 17677.

1.1.9Контактные зажимы

Контактныезажимы должны соответствовать требованиям ГОСТ 17677.

1.1.10Внешняя и внутренняя проводка

Внешняя ивнутренняя проводка должна соответствовать требованиям ГОСТ 17677 и требованиямнастоящего стандарта.

1.1.10.1 Кабели,являющиеся составной частью световой гирлянды, не должны быть легче кабелейследующих типов:

для обычныхсветовых гирлянд - кабеля ПВХ по ГОСТ 26413.0 с толщиной изоляциине менее 0,8 мм;

для другихсветовых гирлянд с последовательным соединением ламп - одножильного резиновогокабеля с изолирующей оболочкой из полихлоропрена или другого синтетическогоматериала, причем средняя толщина изоляции и изолирующей оболочки должнасоответствовать значениям, указанным в таблице 1;

для другихсветовых гирлянд с параллельным соединением ламп - резинового кабеля спараметрами, указанными в таблице 1,с изолирующей оболочкой из полихлоропрена или аналогичного синтетическогоматериала.

Таблица 1

Размеры в миллиметрах

Номинальнаяплощадь поперечного сечения проводов должна быть не менее одного из следующихзначений:

а) 0,5 мм²- для обычных световых гирлянд с патронами типа Е5 или Е10 или другими малымипатронами;

б) 0,75 мм²- для других световых гирлянд с патронами типа Е5 или Е10 или другими малымипатронами и световых гирлянд с патронами типов Е14, Е27, В15 или В22 припоследовательном включении ламп;

в) 1,5 мм²- для световых гирлянд с патронами типов Е14, Е27, В15 или В22 при параллельномподключении ламп.

1.1.10.2 Длясветовых гирлянд с одножильным кабелем испытание анкерного соединения кабеляпроводят следующим образом.

К кабелю 50 разприкладывают усилие 30 Н. Испытание на крутящий момент не проводят.

1.1.10.3Штепсельные вилки световых гирлянд должны соответствовать требованиям ГОСТ7396.1.

Световыегирлянды для наружного освещения должны быть либо оборудованы штепсельнымивилками, защищенными от брызг, либо иметь неразъемные соединения со стационарнойпроводкой посредством соединительной муфты.

Длина кабелямежду штепсельной вилкой и первым патроном должна быть не менее 1,5 м.

Соответствиеданному требованию устанавливают измерением.

Примечание - Патроны в световых гирляндах без сменной проводки спараллельным соединением ламп могут быть подсоединены к плоскому кабелю спомощью штыревых контактов, которые проникают сквозь изоляционное покрытиекабеля и обеспечивают электрический контакт с проводящей жилой.

1.1.11 Защита от поражения электрическим током

Защита отпоражения электрическим током должна соответствовать требованиям ГОСТ 17677 итребованиям настоящего стандарта.

1.1.11.1Металлические части патронов не должны быть доступны после вставления лампы.Требование не относится к металлическим зажимам или аналогичным монтажнымустройствам на патронах.

Для световыхгирлянд с приспособлением для удержания ламп, отличающимися от патрона типа Е10или патронов с большей резьбой, защита от поражения электрическим током должнабыть аналогична той защите, которая оговорена для световых гирлянд,оборудованных патронами типа Е10.

Для штифтовыхпатронов, являющихся частью световых гирлянд класса защиты II, металлические части цоколей ламп не должны иметь доступапосле вставления лампы.

Если штепсельнаявилка световой гирлянды включает в себя приспособления для отсоединения одногоконца гирлянды, чтобы сделать установку более удобной, соединитель, установленныйна конце кабеля, должен иметь вход с таким диаметром отверстия и расстоянием отторца до активной части, которые равны соответствующим размерам, указанным нарисунке 1.

Дляметаллических частей патронов и для штифтовых цоколей ламп соответствиеустанавливают путем испытания стандартным испытательным пальцем (ГОСТ14254).

Рисунок 1

При проверкенедоступности штифтовых цоколей в патрон вставляется лампа с наиболее длиннымцоколем.

Примечание - Уплотнение по 1.1.7.3может служить в качестве защиты от случайного прикосновения к штифтовому цоколюламп.

Для штепсельныхвилок с приспособлениями для разъединения одного конца гирлянды степень защитыот поражения электрическим током должна быть такой, чтобы отсутствовалавозможность прикосновения к контакту стандартным испытательным пальцем (ГОСТ14254). Контакт представляет собой штырь, закрепленный в корпусе вилки,причем этот штырь должен полностью находиться в корпусе вилки или быть защищенкаким-либо иным способом.

1.1.11.2Световые гирлянды должны быть изолированы от фольги и других металлическихукрашений, с которыми они используются. Соответствие данному требованиюустанавливают путем использования плоского щупа толщиной 0,5 мм и шириной 8 ммс закругленным наконечником радиусом 4 мм. Должна отсутствовать возможностькасания этим щупом активных частей при использовании его в любом положении и сприложением усилия, превышающего 0,5 Н, причем гирлянда должна быть оснащенатеми лампами, которые были в ней при поставке.

1.1.11.3 Контактпатрона должен быть надежно прикреплен к корпусу патрона способами,исключающими трение, чтобы избежать смещения контактов патрона, при которомактивные части гирлянды станут доступными. В качестве примера для обеспеченияправильного крепления можно предусмотреть зажимы на контактах патрона.

Соответствиеданному требованию устанавливают внешним осмотром и с помощью следующегоиспытания.

Шесть патроновнагревают в течение 7 ч в соответствии с требованиями ГОСТ 17677 для того, чтобыдостичь наиболее высокой температуры. После того, как патроны охладятся докомнатной температуры, лампы накаливания вынимают и к каждому подсоединенномупроводу прилагают усилие в 15 Н в течение 1 мин. Затем усилие в 30 Н прилагают втечение 1 мин сразу на два провода на расстоянии (3 ± 0,8) мм от точкивставления ламп в патрон, как бы пытаясь вытащить контакты из патрона.

Во времяиспытания контакты не должны двигаться более чем на 0,8 мм. Пример устройствапоказан на рисунке 2.

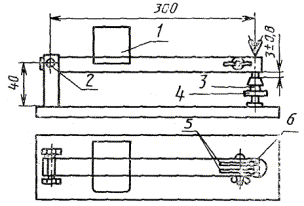

1 - перемещающийся вес; 2- шарнирный палец; 3 - патрон; 4 - опора для патрона, чтобы рычагнаходился в горизонтальномположении, когда усилие прилагают первый раз; 5 - прорези в рычаге для более удобного зажима провода патрона; 6- отверстия для проводов

Рисунок 2

1.1.12Испытания на срок службы и тепловые испытания

Срок службыелочных гирлянд должен быть не менее 6 лет.

Испытания на срокслужбы и тепловые испытания проводят в соответствии с требованиями ГОСТ 17677.

Испытания насрок службы и тепловые испытания у световых гирлянд, степень защиты которыхвыше IP20, следует проводить после испытания напроникновение пыли, но до испытания на влажность.

1.1.13Пыле- и влагонепроницаемость

Пыле- ивлагонепроницаемость должны соответствовать требованиям ГОСТ 17677 и дополнениям,приведенным ниже.

Для световыхгирлянд, степень защиты которых выше IP20, порядокиспытаний должен соответствовать 1.1.11настоящего стандарта.

Во времяпроведения испытания на проникновение пыли световые гирлянды должны бытьполностью собраны и готовы к использованию, укомплектованы соответствующимилампами, а патроны расположены спонтанно.

1.1.14 Сопротивление и электрическая прочность изоляции

Сопротивление иэлектрическая прочность изоляции световых гирлянд должны соответствоватьтребованиям ГОСТ17677.

1.1.15Теплостойкость, огнестойкость и сопротивление токам поверхностного разряда

Теплостойкость, огнестойкостьи сопротивление токам поверхностного разряда должны соответствовать требованиямГОСТ 17677.

ПРИЛОЖЕНИЕ А

(обязательное)

Гирлянды электрические елочные

Настоящееприложение распространяется на гирлянды электрические елочные и наконечникиэлектрические елочные (далее - гирлянды) для иллюминационного и декоративногоосвещения новогодних елок.

А1 Требования кконструкции

А1.1 Гирляндыдолжны изготавливаться в соответствии с требованиями настоящего стандарта поконструкторской и технологической документации разработчика и образцу-эталону,утвержденным в установленном порядке, втом числе техническому описанию (далее - ТО).

А1.2 Гирляндадолжна содержать не менее 10 светящих элементов.

А1.3 В каждой гирлянде должно быть не менее четырех цветоврассеивателей или колб ламп, изготовленных из цветного стекла или окрашенныхцветным лаком, или из другого равноценного материала. Допускается в наконечникеприменение трех цветов рассеивателей или колб ламп.

Окраска ламп ирассеивателей должна быть ровной, прочной, без пропусков, полос, пятен, недолжна быть липкой, отслаиваться и обесцвечиваться в процессе горения гирлянд.

Допускается потребованию потребителя применение декоративных ламп в прозрачной колбе в случаеоригинального художественно-конструкторского решения, а также изготовлениегирлянд с применением светофильтров.

A1.4Гирлянды с окрашенными лампами должны быть работоспособными с учетом использования запасных ламп втечение 100 ч.

Гирлянды сокрашенными рассеивателями и с прозрачными лампами должны быть работоспособнымис учетом использования запасных ламп в течение не менее 80 % номинальнойпродолжительности горения применяемых ламп в гирлянде.

Конкретноезначение продолжительности горения гирлянд устанавливается в ТО на конкретныйтип гирлянд.

А1.5 Максимальная температура наружной поверхности светящегоэлемента, т.е. рассеивателя или колбы лампы (для светящих элементов безрассеивателей), после 5 ч работы при напряжении, равном 110 % номинального, итемпературе окружающей среды 25 - 35 °С должна быть не более 65 °С. Точки, вкоторых проводится контроль максимальной температуры, устанавливается в ТО нагирлянды конкретных типов.

А1.6 Гирлянды должны выдерживать без повреждений растягивающееусилие, равное 5Н, прикладываемое к середине проводов между светящимиэлементами, между крайними светящими элементами и вилкой.

А1.7 Климатическое исполнение гирлянд УХЛ, категория размещения 4по ГОСТ 15150 .

А1.8 Гирлянды должны быть прочными в условиях эксплуатации погруппе M1 ГОСТ 17516.1 и ГОСТ 16962.2.

А1.9. Конструктивные элементы должны сохранять свой цвет, форму, атакже не иметь других дефектов в течение времени, нормируемого в А1.4. Допускаетсякроме производственных и контрольных образцов гирлянд устанавливать контрольныеобразцы на отдельные составные части.

А2 Условныеобозначения

А2.1 Каждойгирлянде должно быть присвоено условное обозначение с указанием еенаименования, номинального напряжения сети и числа светящих элементов.

Пример условного обозначения елочной гирлянды «Фонарик» наноминальное напряжение 220 В, состоящей из 20 светящих элементов:

Гирлянда «Фонарик» 220/20 ГОСТ Р 50655-94

A3 Требования кэлектрическим параметрам

А3.1 Гирлянда должна комплектоваться лампами накаливания одноготипа по техническим условиям с нормируемой минимальной продолжительностьюгорения 120 ч, напряжением до 26 В включительно или газоразрядными лампамитлеющего разряда. Тип лампы, тип патрона, материал рассеивателя, марка проводаили шнура соединительного должны быть указаны в ТО на гирлянды конкретныхтипов.

A3.2 Расчетноенапряжение последовательно включенных ламп гирлянд должно быть не менее 110 % ине более 130 % номинального напряжения сети.

Допускается посогласованию с потребителем устанавливать иные значения расчетного напряжения.

A3.3Мощность, потребляемая гирляндой, должна быть не более 65 Вт.

А3.4 По способузащиты от поражения электрическим током гирлянды должны соответствовать классузащиты II по ГОСТ 12.2.007.0 .

Класс защитыштепсельной вилки должен соответствовать классу защиты гирлянды.

A3.5Сопротивление изоляции гирлянды (в нерабочем состоянии) должно быть не менее:

40 МОм - вхолодном состоянии в нормальных климатических условиях по ГОСТ15150;

4 МОм - после пребываниягирлянды в течение 48 ч в атмосфере с относительной влажностью воздуха (95 ± 3)% при температуре окружающей среды (25 ± 5) °С.

A3.6 Изоляциягирлянд должна выдерживать в течение 1 мин без пробоя или перекрытияиспытательное напряжение 2000 В переменного тока частотой 50 Гц в условиях,указанных в А3.5.

А3.7 Цветсоединительных и токоподводящих проводов и шнуров должен быть зеленым.

Допускаетсяприменение проводов различных оттенков зеленого цвета, а по согласованию спотребителем - применение проводов иного цвета.

A3.8 Длинасоединительного провода между светящими элементами должна быть не менее 0,2, ноне более 0,5 м; для наконечника - не менее 0,04 м (для миниатюрных елочныхгирлянд - не менее 0,1 м). Конкретное значение должно указываться в ТО нагирлянды конкретных типов.

Примечание - За миниатюрные елочные гирлянды принимают гирлянды, вкоторых применяются сверхминиатюрные лампы накаливания.

А3.9 Длясоединения светящих элементов между собой и соединения крайних светящихэлементов с вилкой должны применяться провода монтажные с изоляцией изполивинилхлоридного пластиката по ГОСТ17515 сечением от 0,12 до 0,50 мм², класса жилы не ниже IV по ГОСТ22483.

Конкретноезначение сечения должно указываться в ТО на гирлянды конкретных типов.

A3.10 Длина токопроводящих проводов от места выхода из крайнегосветящего элемента до места ввода в штепсельную вилку должна быть не менее 1,7м.

A3.11 Способ ввода проводов в светящий элемент должен исключать ихзамыкание между собой. Изоляционный промежуток между проводами в месте ввода ихв светящий элемент должен быть не менее 2 мм.

A3.12 Гирлянды должны выдерживать без повреждения кратковременноевключение в течение 10 с на напряжение, равное 110 % номинального напряжениясети.

А4 Требованиябезопасности

А4.1 Елочные гирлянды должны быть пожаробезопасными в течениесрока их службы. Вероятность возникновения пожара определяют по методике,согласованной и утвержденной в установленном порядке.

А5 Комплектность

А5.1 В комплект гирлянды должны входить:

гирлянды в сборе- 1 шт;

запасные лампы нагирлянды с числом светящих элементов до 18 шт. включительно - 2 шт;

с числом светящихэлементов свыше 18 шт - 3 шт;

потребительскаятара - 1 шт;

руководство поэксплуатации гирлянд по ГОСТ 2.601 - 1 экз.

Допускаетсяруководство по эксплуатации наносить на потребительскую тару.

А6 Правилаприемки

Для проверкисоответствия гирлянд требованиям настоящего стандарта устанавливаютприемосдаточные, периодические и типовые испытания.

А6.1 Приемосдаточные испытания

А6.1.1 Гирляндыпредъявляют к приемке партиями объемом не более 500 шт. При этом за партиюследует принимать гирлянды одного типа, предъявленные одновременно к приемке.

Приемосдаточнымиспытаниям должна подвергаться каждая партия гирлянд в объеме ипоследовательности, приведенной в таблице А1.

Результатыиспытаний считаются удовлетворительными, если число дефектных гирлянд непревышает приемочное число, приведенное в таблице А1.

Таблица А1

А6.1.2 Принеудовлетворительных результатах проверки по А5.1, А8.1.1,А8.1.2, А8.2.1, А8.2.2,А8.2.3 у изготовителя гирляндыподлежат переупаковке.

А6.1.3 Принеудовлетворительных результатах испытаний гирлянд изготовитель проводит анализвыявленных дефектов и принимает меры по устранению причин, вызвавших ихпоявление. В зависимости от характера дефектов изготовитель принимает решение одальнейшем порядке предъявления гирлянд (дополнительная проверка, сплошнаяперепроверка, бракование партии без повторного предъявления).

А6.1.4 Приполучении неудовлетворительных результатов испытаний повторные испытанияпроводят в полном объеме приемосдаточных испытаний (для выборочного контроля).

Партия гирлянд, не выдержавшая повторныхиспытаний, бракуется.

А6.2 Периодические испытания

А6.2.1 Периодическиеиспытания должны проводиться не реже одного раза в 12 мес. Испытаниямподвергают отобранные равномерно в течение контролируемого периода гирляндыразных дней и смен выработки, выдержавших приемосдаточные испытания.

А6.2.2 Испытанияпроводят в порядке и последовательности, приведенных в таблице А2.

Таблица А2

А6.2.3 Результатыиспытаний считаются удовлетворительными, если количество дефектных гирлянд ввыборке n₁ не превышает приемочного числа С₁ и неудовлетворительными, если число дефектных гирлянд равно илибольше браковочного числа C₂.

Если числодефектных гирлянд больше приемочного числа С₁и меньше браковочного числа С₂, то испытывается вторая выборка n₂.

Результатыиспытаний считаются удовлетворительными, если число дефектных гирлянд в двух выборкахвместе меньше или равно приемочному числу С₃инеудовлетворительными, если число дефектных гирлянд больше приемочного числа С₃.

А6.2.4 Приполучении неудовлетворительных результатов испытаний изготовитель анализируетхарактер отказов, определяет причины, вызвавшие их появление и принимает мерыдля их устранения.

По результатаманализа принимается решение о проведении повторных испытаний и возможностиприемки и отгрузки гирлянд.

Повторныеиспытания проводят на гирляндах, изготовленных после внедрения мероприятий,направленных на устранение выявленных недостатков. План контроля и порядокпроведения повторных испытаний те же, что и при первичных испытаниях.

До получениярезультатов повторных испытаний, кроме испытаний по 1.1.5.1, А3.4,А3.5, А3.6, допускается осуществлять приемкугирлянд, изготовленных после проведения соответствующих мероприятий.

А6.2.5 Приполучении неудовлетворительных результатов повторных испытаний приемку гирляндостанавливают до приведения характеристик гирлянд в соответствие с требованияминастоящего стандарта и получения положительных результатов испытаний.

Допускаетсяпроведение повторных испытаний по тем видам испытаний, по которым были полученынеудовлетворительные результаты.

А6.2.6 Протоколыпериодических испытаний гирлянд должны быть предъявлены потребителю по еготребованию.

А6.3 Типовые испытания

А6.3.1 Типовыеиспытания проводят при постановке продукции на производство, а также для оценкицелесообразности и (или) эффективности изменений, вносимых в процессе производствагирлянд в конструкцию, технологию или применяемые материалы и полуфабрикаты идля проверки соответствия гирлянд, изготовленных с изменениями, требованиямнастоящего стандарта и ТО на гирлянды конкретных типов.

Программа типовыхиспытаний приведена в таблицах А1 -A3.

Таблица A3

Объем испытанийдолжен определяться изготовителем в зависимости от степени возможного влиянияпредлагаемых изменений на качество выпускаемых гирлянд.

Протоколы типовыхиспытаний должны быть предъявлены потребителю по требованию.

А6.3.2Потребитель имеет право проводить контроль качества в соответствии с планамиконтроля и методами испытаний, указанными в настоящем стандарте. При этом негорение одной лампы не считается браковочным признаком. Замена лампы проводитсяиз числа запасных.

А7 Методыиспытаний

А7.1 Общие положения

А7.1.1 Испытаниягирлянд должны проводиться в нормальных климатических условиях по ГОСТ15150 и без их демонтажа, если другие условия не указаны при изложенииконкретных методов испытаний.

А7.1.2 Недопускается на одном и том же образце повторное проведение испытанияэлектрической прочности изоляции.

А7.2 Проверка конструктивных требований

А7.2.1. Проверку внешнего вида и соответствия гирлянд требованиям А1.1, А1.2, А1.3, А3.1, A3.2, A3.7 следуетпроводить визуально сравнением с образцами-эталонами и чертежами на гирлянды.

А7.2.2 Измерение длины проводов между светящими элементами (А3.8), сеченияпроводов (А3.9), проверка изоляционного промежутка (A3.11) и длины проводаот места выхода из крайнего светящего элемента до ввода в вилку (A3.10)должна проводиться с помощью измерительного инструмента, обеспечивающеготребуемую точность.

А7.2.3 Проверку прочности окраски колб ламп (рассеивателей) вгирлянде (А1.3) следует проводить легким нажатием путем трехкратногопротирания хлопчатобумажной салфеткой, смоченной водой, на двух лампах(рассеивателях) каждого цвета. После протирания на салфетке не должнооставаться следов краски.

А7.2.4 Проверку комплектности, маркировки и упаковки (1.1.6; А5.1; А8.1.1; А8.1.2, А8.2.1, А8.2.2, А8.2.3) следует проводитьвизуально.

А7.2.5 Проверку массы упакованных гирлянд (А8.1.3) следуетпроводить на весах с погрешностью не более 0,5 %

А7.3 Электрические испытания

А7.3.1 Испытание на влагоустойчивость гирлянд (А1.7) проводят вкамере тепла и влаги при температуре (25 ± 5) °С и относительной влажности (95± 3) % в течение 48 ч.

По окончаниииспытаний измеряют электрическое сопротивление и испытывают электрическую прочностьизоляции гирлянд не позднее чем через 10 мин после извлечения гирлянды изкамеры.

А7.3.2 Измерение мощности, потребляемой гирляндой (А3.3), проводят по ГОСТ 17616.

А7.3.3 Измерение сопротивления изоляции и электрической прочностиизоляции (1.1.14, А3.5, A3.6) проводятследующим образом:

корпус патронакаждого светящего элемента должен быть охвачен металлической оправкой илифольгой толщиной от 0,1 до 0,2 мм; вместо электрических ламп должны бытьвставлены калибр-пробки по ГОСТ 6042или другие токопроводящие вставки.

Испытательноенапряжение должно прикладываться между одним контактным штифтом вилки иметаллической оправкой патрона каждого светящего элемента.

Измерение электрическогосопротивления изоляции проводят мегомметром постоянного тока напряжением 100 Вдля гирлянд с параллельным соединением светящих элементов и напряжением 500 В -для гирлянд с последовательным соединением. По истечении 1 мин после подачинапряжения проводят снятие показаний, определяющих сопротивление изоляциикаждого светящего элемента. Гирлянды считаются выдержавшими испытания, еслисопротивление изоляции каждого светящего элемента не ниже указанного в А3.5.

При проверкеэлектрической прочности изоляции испытательное напряжение плавно повышается отнуля до 2000 В и поддерживается в течение 1 мин, затем снижается до нуля.

Гирлянды считаютвыдержавшими испытания, если не произошло перекрытия или пробоя изоляции.

Класс защиты (1.1.5.1, А3.4) обеспечивается при условии соответствия гирляндтребованиям А3.5, A3.6.

А7.3.4 Проверку защиты от случайного прикосновения к токоведущимчастям (1.1.5.1, 1.1.11, А3.4) следует проводить по ГОСТ 14254 .

А7.3.5 Испытание стойкости елочных гирлянд к повышенномунапряжению (A3.12) следует проводить путем включения гирлянды на напряжение,равное 110 % номинального, в течение не менее 10 с.

А7.3.6 Испытания на продолжительность горения по А1.4, А1.9 проводят приноминальном напряжении сети 127 или 220 В постоянного или переменного токачастотой 50 Гц. Испытания проводят при температуре окружающей среды (25 ± 10)°С, относительной влажности не более 80 %. Кратковременные колебания напряженияне должны превышать ±2 %. Испытания проводят в течение времени, установленногоТО на конкретный тип гирлянды.

Испытанияпроводят в циклическом режиме, при этом продолжительность непрерывного свечения- 9 ч, перерыв в свечении 1 ч.

Во времяиспытания светящие элементы гирлянды следует укрепить на деревянных планкахпрямоугольного сечения размером 5´20 мм, с расстояниями между планками не менее 15 см.Расстояние между планками с укрепленными светящими элементами и стеной, а такжеокружающими предметами должно составлять не менее 0,5 м.

После окончанияиспытаний проводят проверку внешнего вида и конструктивных элементов гирлянды (А1.9).

Гирлянды считаютвыдержавшими испытание, если после окончания испытания осмотр не покажетповреждений, отрицательно влияющих на дальнейшее использование гирлянды, в томчисле безопасность ее использования и внешний вид. При отказе ламп следуетпроводить их замену. Число перегоревших ламп не должно превышать нормируемогоколичества запасных ламп.

А7.4 Механические испытания

А7.4.1 Испытания на соответствие требованиям А1.8 проводят следующим образом.

Гирлянду крепят кплатформе вибростенда на приспособлении, обеспечивающем свободное расположениесветящих элементов. Крепление гирлянды осуществляют в середине проводов междусветящими элементами. Расстояние между точками крепления проводов гирлянды кприспособлению должно быть не менее 100 и не более 200 мм.

Испытанияпроводят при номинальном напряжении путем плавного изменения частоты в режиме,приведенном в таблице А4.

Таблица А4

Испытательныйрежим устанавливают и поддерживают с допускаемыми отклонениями по частотевибрации ±2 Гц, по амплитуде ускорения ±20 %.

Гирлянда считаетсявыдержавшей испытания, если после окончания испытания при внешнем осмотре неокажется повреждений, отрицательно влияющих на дальнейшее использованиегирлянды, в том числе безопасность ее использования и внешний вид. Отказ лампыне является браковочным признаком гирлянды.

А7.4.2 Проверку механической прочности (А1.6) в местахэлектрического соединения проводят путем приложения растягивающего усилия 5 Н ксередине проводов между двумя светящими элементами, между крайними светящимиэлементами и вилкой. Гирлянды считают выдержавшими испытание, если по истечении1 мин при включении на номинальное напряжение гирлянда горит. На поверхностиизоляции не должно быть оголенных мест проводов.

А7.5 Климатические испытания

А7.5.1 Испытание на теплоустойчивость при температуреэксплуатации, транспортирования и хранения проводят с целью проверкиспособности гирлянд выдерживать воздействие повышенной предельной температурысреды.

Гирлянды помещаютв камеру тепла, после чего в камере устанавливают температуру равную (50 ± 3)°С. Допускается помещать гирлянду в камеру с заранее установленнойтемпературой.

Гирляндывыдерживают при заданной температуре в течение 1 ч в нерабочем состоянии.

После извлеченияиз камеры гирлянды выдерживают в нормальных климатических условиях в течение 10мин и проверяют их на зажигание.

Гирлянды считаютвыдержавшими испытание, если при включении на номинальное напряжение на 1 минони горят.

А7.5.2 Испытания на холодоустойчивость при транспортировании ихранении проводят следующим образом.

Гирлянды помещаютв камеру холода, в которой устанавливают температуру, равную минус (60 ± 3) °Си выдерживают их при заданной температуре в течение 1 ч.

После извлеченияиз камеры гирлянды выдерживают в нормальных климатических условиях в течение 10мин, после чего проводят включение гирлянд на номинальное напряжение в течение1 мин.

Гирлянды считаютвыдержавшими испытания, если при включении на номинальное напряжение они горят.

А7.5.3 Испытания гирлянд на прочность при транспортированиипроводят следующим образом.

Гирлянды втранспортной упаковке жестко крепят к платформе ударного стенда и подвергаютвоздействию ударов по нормам, указанным в таблице А5.

Таблица А5

Испытание рекомендуетсяпроводить при частоте 40 - 120 ударов в минуту.

Изменениенаправления удара достигается изменением положения транспортной упаковки.

После окончанияиспытания проводят внешний осмотр и включение гирлянд на номинальное напряжениена 1 мин.

Гирлянды считаютвыдержавшими испытания, если не произошло нарушений внешнего вида гирлянд, ипри включении они горят.

А7.5.4 Измерения максимальной температуры светящего элемента (А1.5) проводят принапряжении сети, равном 110 % номинального. При этом включение ламп следуетпроводить при номинальном напряжении, повышенное напряжение устанавливаютпостепенно. Измерение максимальной температуры следует проводить при помощитермопреобразователя по ГОСТ Р 50431 на одном светящем элементекаждого цвета. Во время испытаний светящие элементы гирлянды должны бытьзакреплены на деревянных планках прямоугольного сечения размером 5´20 мм, с расстояниями между ними не менее 15 см. Расстояниемежду планками с укрепленными светящими элементами и стеной, а такжеокружающими предметами должно составлять не менее 0,5 м. Термопреобразователь долженбыть плотно прижат металлической фольгой к испытательной части светящегоэлемента в точке, имеющей максимальную температуру.

Гирлянды считаютвыдержавшими испытания, если после 5 ч непрерывной работы температура непревышает значений, указанных в А1.5,и внешний осмотр не покажет признаков коробления, деформации или плавлениясветорассеивающих элементов.

А8 Упаковка,маркировка, транспортирование и хранение

А8.1 Упаковка

А8.1.1 Каждый комплект гирлянды должен быть упакован виндивидуальную коробку из картона марки не ниже Б по ГОСТ 7933 или другую упаковку, обеспечивающую хороший товарный вид.

Индивидуальнаякоробка с гирляндой должна быть оклеена. Допускаются другие виды упаковки,обеспечивающие хороший товарный вид и сохранность гирлянды притранспортировании.

А8.1.2 Индивидуальные коробки с гирляндами должны быть уложены вдощатые неразборные ящики по ГОСТ 2991 или фанерные ящики по ГОСТ 5959, или в ящики из гофрированного картона по ГОСТ Р 50094, ГОСТ 13511, ГОСТ 9481 и ГОСТ 7376 . Ящики должнысоответствовать требованиям ГОСТ 9142. Внутренняя поверхность дощатых и фанерных ящиков должна бытьвыложена бумагой по ГОСТ 2228 или ГОСТ 8273 , или ГОСТ 8828 .

Допускаетсяприменение других видов тары, а также возвратной тары по согласованию спотребителем.

А8.1.3 Масса упакованных елочных гирлянд (брутто) не должнапревышать 30 кг.

А8.2 Маркировка

А8.2.1 На каждую художественно оформленную индивидуальную коробкуили этикетку, приклеенную или вложенную в коробку, должна быть нанесенамаркировка с указанием:

а) наименованияпредприятия-изготовителя.

Допускаетсядополнительно указывать товарный знак предприятия-изготовителя;

б) условногообозначения гирлянды;

в) номинальногонапряжения сети в вольтах;

г) символа длягирлянд класса защиты II по ГОСТ12.2.007.0;

д) обозначениянастоящего стандарта;

е) даты выпуска(месяц, год);

и) клейматехнического контроля;

к) номераупаковщика.

Притранспортировании в контейнерах допускается упаковка до 10 коробок с гирляндамив пачки, обернутые бумагой. Каждая пачка должна быть перевязана шпагатом илидругим равноценным обвязочным материалом.

Притранспортировании в контейнерах допускается упаковка по 10 ящиков с гирляндамив ящики из гофрированного картона.

А8.2.2 На ящик и пачку гирлянд, обернутых бумагой, должна бытьнанесена маркировка с указанием:

а) наименованияпредприятия-изготовителя. Допускается дополнительно указывать товарный знакпредприятия-изготовителя;

б) условногонаименования гирлянды;

в) номинальногонапряжения сети в вольтах;

г) количествагирлянд в штуках;

д) обозначениянастоящего стандарта;

е) даты выпуска(месяц, год);

и) клейматехнического контроля.

А8.2.3 Маркировка транспортной тары - по ГОСТ 14192 с нанесениемманипуляционных знаков «Осторожно, хрупкое», «Беречь от влаги».

А8.3 Транспортирование

А8.3.1 Условия транспортирования гирлянд в части воздействиямеханических факторов должны соответствовать группе Л по ГОСТ 23216.

Условиятранспортирования гирлянд в части воздействия климатических факторов внешнейсреды должны соответствовать группе 5 (ОЖ4) по ГОСТ15150.

А8.4 Хранение

А8.4.1 Условия хранения гирлянд - по группе Л ГОСТ 15150 . Срок хранения - 5 лет.

А9 Гарантии изготовителя

А9.1 Изготовительгарантирует соответствие гирлянд требованиям настоящего стандарта и ТО наконкретную гирлянду при соблюдении условий эксплуатации, хранения итранспортирования, установленных настоящим стандартом.

Гарантийный срокэксплуатации гирлянд - 24 мес со дня продажи через розничную торговую сеть.
