Стандарт распространяется на аппараты, главные контакты которых предполагается присоединять к цепям номинальным напряжением не выше 1000 В переменного тока или 1500 В постоянного тока. Стандарт распространяется на аппараты: - контакторы переменного и постоянного тока; - пускатели переменного тока для прямого непосредственного пуска (с полным напряжением); - пускатели переменного тока на пониженном напряжении; - пускатели со схемой звезда - треугольник; - двухступенчатые автотрансформаторные пускатели; - реостатные роторные пускатели. В область распространения стандарта не входят: - пускатели постоянного тока; - жидкостные и жидкостно-паровые пускатели; - реостатные статорные пускатели; - контакторы и пускатели специального назначения
| Обозначение: | ГОСТ Р 50030.4.1-2002 |
| Название рус.: | Аппаратура распределения и управления низковольтная. Часть 4-1. Контакторы и пускатели. Электромеханические контакторы и пускатели |
| Статус: | заменен |
| Заменен: | ГОСТ Р 50030.4.1-2012 «Аппаратура распределения и управления низковольтная. Часть 4. Контакторы и пускатели. Раздел 1. Электромеханические контакторы и пускатели» |
| Дата актуализации текста: | 05.05.2017 |
| Дата добавления в базу: | 01.09.2013 |
| Дата введения в действие: | 01.07.2013 |
| Утвержден: | 25.12.2002 Госстандарт России (Russian Federation Gosstandart 514-ст) |
| Опубликован: | ИПК Издательство стандартов (2003 г. ) |
| Ссылки для скачивания: |
ГОСТ Р50030.4.1-2002
(МЭК 60947-4-1-2000)
ГОСУДАРСТВЕННЫЙСТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
Аппаратура распределения и управлениянизковольтная
Часть4-1
КОНТАКТОРЫ И ПУСКАТЕЛИ
Электромеханические контакторы и пускатели
ГОССТАНДАРТ РОССИИ
Москва
1 РАЗРАБОТАН И ВНЕСЕНОткрытым акционерным обществом «Всероссийский научно-исследовательский,проектно-конструкторский и технологический институт релестроения с опытнымпроизводством (ВНИИР)».
2 ПРИНЯТ И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Госстандарта России от 25 декабря 2002 г. № 514-ст.
3 Настоящий стандарт, заисключением приложения Е, представляет собой аутентичный текст международногостандарта МЭК 60947-4-1 (2000-11), издание 2 «Аппаратура распределения иуправления низковольтная. Часть 4-1. Контакторы и пускатели.Электромеханические контакторы и пускатели» с дополнительными требованиями,учитывающими потребности экономики страны и положения государственныхстандартов
4 ВВЕДЕН ВПЕРВЫЕ
Настоящийстандарт не может быть полностью или частично воспроизведен, тиражирован ираспространен в качестве официального издания без разрешения ГосстандартаРоссии
Содержание
Настоящий стандартразработан с целью прямого применения в Российской Федерации международногостандарта МЭК 60947-4-1 (2000-11) с дополнительными требованиями, учитывающимипотребности экономики страны и положения государственных стандартов наэлектротехнические изделия.
Дополнительные требованиякасаются стойкости внешним воздействующим факторам, консервации, упаковки,транспортирования, хранения, гарантий, а также видов испытаний.
Настоящий стандарт вотличие от ГОСТ30011.4.1-96 (МЭК 947-4-1-90) «Низковольтная аппаратура распределения иуправления. Часть 4. Контакторы и пускатели. Раздел 1. Электромеханическиеконтакторы и пускатели» содержит требования к электромагнитной совместимости(ЭМС) и методы испытаний на ЭМС, за исключением категорий применения АС-7а иАС-7b, а также уточнения некоторых методик проведенияиспытаний.
Введение в действиенастоящего стандарта не отменяет действие на территории Российской Федерации ГОСТ2491-82 «Пускатели электромагнитные низковольтные. Общие техническиеусловия» и ГОСТ11206-77 «Контакторы электромагнитные низковольтные. Общие техническиеусловия», срок отмены которых будет определяться готовностью отечественногонизковольтного аппаратостроения к полному переходу на международные правила инормы.
Сведения о действующихгосударственных стандартах на низковольтную аппаратуру и международныхстандартах МЭК (по ПК МЭК 17В, 17D и ТКМЭК 23) приводится в информационных изданиях Госстандарта России и в Интернетепо адресам:
www. iec.ch/cservl-e.php, www.gost.ru,www.vniiki.ru.
ГОСУДАРСТВЕННЫЙСТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
| Аппаратура распределения и управления низковольтная Часть 4-1 КОНТАКТОРЫ И ПУСКАТЕЛИ Электромеханические контакторы и пускатели Low-voltage switchgear and controlgear. Part 4-1. Contactors and motor-starters. Electromechanical contactors and motor-starters |
Общие требования,изложенные в части 1 (ГОСТР 50030.1), действительны для настоящего стандарта при наличии специальныхссылок. Такие пункты, таблицы, рисунки и приложения из общих требованийобозначаются ссылкой на ч. 1, например 1.2.3 ч. 1, таблица 4 ч. 1, приложение Ач. 1.
Применение настоящегостандарта или серии стандартов на низковольтную аппаратуру распределения иуправления определяется соглашением с потребителем. Обязательность тех или иныхтребований, указанных в стандарте, устанавливается в нормативных документах(НД) на конкретную продукцию или оговаривается в контракте.
Настоящий стандартраспространяется на аппараты всех видов, перечисленные в 1.1.1 и 1.1.2, главныеконтакты которых предполагается присоединять к цепям номинальным напряжением невыше 1000 В переменного тока или 1500 В постоянного тока.
Контакторы и пускатели понастоящему стандарту нормально не предназначаются для отключения токовкороткого замыкания. Поэтому соответствующая защита от коротких замыканий (см. 8.3.4)должна осуществляться частью установки, но не обязательно контактором илипускателем.
Согласно этим положениямстандарт содержит требования:
к контакторам, связаннымс аппаратами защиты от перегрузок и/или коротких замыканий;
к пускателям, связанным сотдельными аппаратами защиты от коротких замыканий и встроенными аппаратамизащиты от перегрузок;
к контакторам ипускателям, в оговоренных условиях комбинируемым с собственными аппаратамизащиты от коротких замыканий.
Такие комбинации,например комбинированные (см. 2.2.7)или защищенные (см. 2.2.8)пускатели, рассматривают как единый аппарат.
Автоматическиевыключатели и комбинации с плавкими предохранителями, используемые в функцииаппаратов защиты от коротких замыканий в комбинированных и защищенныхпускателях, должны удовлетворять требованиям ГОСТР 50030.2 или ГОСТР 50030.3.
Стандарт распространяетсяна аппараты, перечисленные ниже.
1.1.1 Контакторы переменного и постоянного тока
Контакторы переменного ипостоянного тока, предназначенные для замыкания и размыкания электрическихцепей, а в комбинации с соответствующими реле (см. 1.1.2) - и для защиты этихцепей от возможных рабочих перегрузок.
Примечание - Контакторы, комбинируемые с соответствующими реле и предназначенныедля защиты от коротких замыканий, должны дополнительно удовлетворятьтребованиям ГОСТР 50030.2 к автоматическим выключателям.
Настоящийстандарт распространяется также на органы управления контакторных реле иконтакты, управляющие исключительно цепью катушки контактора.
1.1.2 Пускатели переменного тока
Пускатели переменноготока, предназначенные для пуска и разгона двигателя до номинальной скорости,обеспечения непрерывной работы двигателя, отключения питания и защиты двигателяи подключенных цепей от рабочих перегрузок.
Пускатели, срабатываниекоторых зависит от тепловых электрических реле для защиты двигателя иливстроенных в двигатель термических защитных аппаратов согласно ГОСТ27888, не обязательно удовлетворяют всем соответствующим требованиямданного стандарта.
Реле перегрузки дляпускателей, в том числе полупроводниковые, должны отвечать требованиямнастоящего стандарта.
1.1.2.1 Пускателипеременного тока для прямого непосредственного пуска (с полным напряжением) Пускатели,предназначенные для пуска двигателя, разгона его до номинальной скорости,
защиты двигателя иподключенных к нему цепей от рабочих перегрузок и отключения питания двигателя.
Настоящий стандартраспространяется также на реверсивные пускатели.
1.1.2.2 Пускателипеременного тока на пониженном напряжении
Пускатели переменноготока на пониженном напряжении, предназначенные для пуска двигателя, его разгонадо номинальной скорости путем подачи сетевого напряжения на выводы двигателячерез более чем одну ступень присоединения или постепенного повышениянапряжения, подаваемого на выводы, для защиты двигателя и подключенных к немуцепей от рабочих перегрузок и отключения питания двигателя.
Для управленияпоследовательными срабатываниями при переходе от одного этапа к другим могутпредусматриваться автоматические переключатели. Такие переключатели могутвыполняться, например, как контакторные реле с выдержкой времени илидвухпозиционные реле с заданной выдержкой времени, минимальные расцепители токаили автоматические регуляторы ускорения (см. 4.10).
1.1.2.2.1Пускатели со схемой звезда- треугольник
Пускатели со схемойзвезда-треугольник, предназначенные для пуска трехфазного двигателя всоединении звездой, обеспечения его непрерывной работы в соединениитреугольником, защиты двигателя и подключенных к нему цепей от рабочихперегрузок и отключения питания двигателя.
Пускатели со схемойзвезда-треугольник, удовлетворяющие настоящему стандарту, не предназначены длябыстрого реверсирования двигателя и поэтому не могут применяться в категорииАС-4.

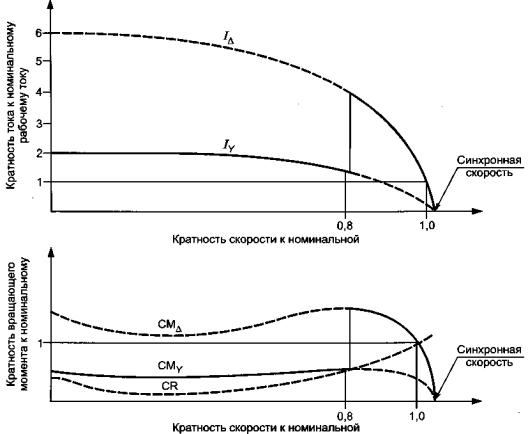

Примечание - В соединении звездой ток в сети и вращающиймомент двигателя приблизительно втрое меньше, чем в соединении треугольником.Поэтому пускатели со схемой звезда-треугольник используют, когда необходимоограничить обусловленный пуском пиковый ток, или, из-за приводимого механизма,вращающий момент при пуске. Типичные кривые пускового тока, пускового вращающегомомента двигателя и момента сопротивления приводимого механизма представлены нарисунке1.

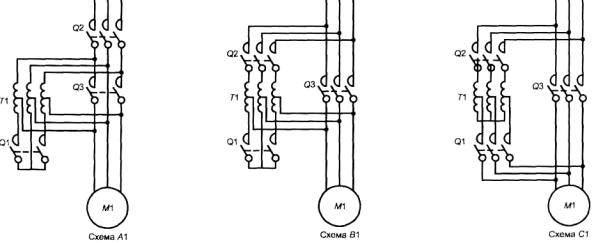

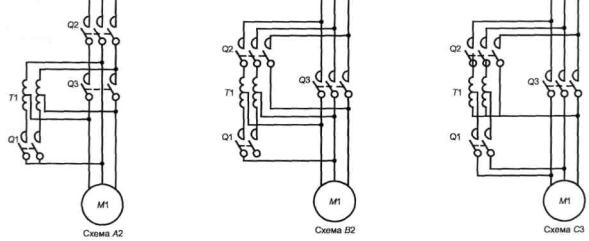

1.1.2.2.2 Двухступенчатые автотрансформаторныепускатели
Двухступенчатыеавтотрансформаторные пускатели, предназначенные для пуска асинхронногодвигателя, разгона его из положения покоя с пониженным вращающим моментом донормальной скорости, защиты двигателя и подключенных к нему цепей от рабочихперегрузок и отключения питания двигателя.
Настоящий стандартраспространяется на автотрансформаторы, составляющие часть пускателя илисборочный узел, специально рассчитанный на соединение с пускателем.
Автотрансформаторныепускатели с числом ступеней более двух настоящим стандартом не охватываются.
Автотрансформаторныепускатели, рассматриваемые в настоящем стандарте, не предназначены дляповторно-кратковременных включений или быстрого реверсирования двигателей ипоэтому не могут применяться в категории АС-4.

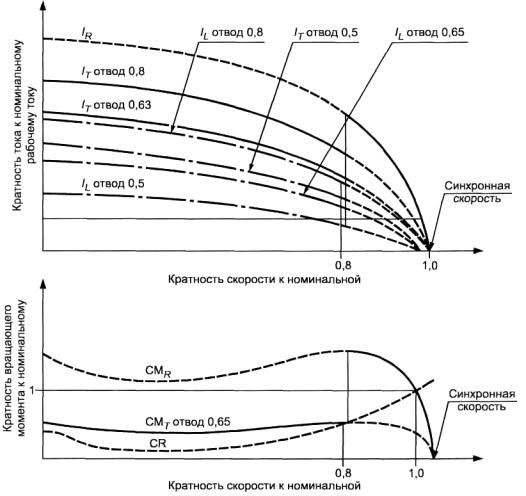

Примечание - В пусковом положении ток в сети и вращающиймомент двигателя, обусловленный его пуском при пониженном напряжении,уменьшаются приблизительно пропорционально квадрату соотношения пускового иноминального напряжений. Поэтому автотрансформаторные пускатели используют,когда необходимо ограничить пусковой пиковый ток, или, из-за приводимогомеханизма, пусковой вращающий момент. Типичные кривые пускового тока, пусковоговращающего момента двигателя и момента сопротивления приводимого механизмапредставлены на рисунке2.
1.1.2.3Реостатные роторные пускатели
Пускатели,предназначенные для пуска асинхронного двигателя с фазным ротором путем отсечкисопротивлений, предварительно введенных в цепь ротора, для защиты двигателя отрабочих перегрузок и отключения питания двигателя.
У асинхронных двигателей сфазным ротором максимальное напряжение между контактными кольцами приразомкнутой цепи не должно превышать удвоенного номинального напряжения поизоляции коммутационных аппаратов, включенных в роторную цепь (см. 4.3.1.1.2).
Примечание - Это требование основано на меньшем значении электрических нагрузок вроторе, чем в статоре, и на их кратковременности.
Настоящий стандартраспространяется также на пускатели с двумя направлениями вращения, когдасоединения переключаются при остановленном двигателе (см. 4.3.5.5).При осуществлении функций, предусматривающих повторно-кратковременные включенияи торможение противотоком, предъявляются дополнительные требования, что должнобыть согласовано между изготовителем и потребителем.
Данный стандартдействителен для резисторов, составляющих часть пускателя или образующих узел,специально рассчитанный на соединение с пускателем.
1.1.3 В областьраспространения настоящего стандарта не входят:
пускатели постоянноготока;
рассчитанные на длительнуюработу в пусковой позиции пускатели со схемой звезда-треугольник, реостатныероторные и двухступенчатые автотрансформаторные пускатели;
асимметричные реостатныероторные пускатели, т. е. с различными сопротивлениями в разных фазах;
устройства,предназначенные не только для пуска, но и для регулирования скорости;
жидкостные ижидкостно-паровые пускатели;
полупроводниковыеконтакторы и пускатели, содержащие полупроводниковые ключи в главной цепи;
реостатные статорныепускатели;
контакторы и пускателиспециального назначения;
вспомогательные контактыконтакторов и контакты контакторных реле и реле перегрузки. Они рассматриваютсяв ГОСТР 50030.5.1.
1.1.4 Целью настоящегостандарта является установление:
1) характеристикконтакторов и пускателей, а также комплектующего оборудования;
2) требований, которымдолжны удовлетворять контакторы и пускатели по:
a) срабатыванию ифункционированию,
b) электроизоляционнымсвойствам,
c) степени защиты,обеспечиваемой их оболочками (когда уместно),
d) конструкции;
3) испытаний, выполняемыхдля подтверждения соответствия этим требованиям, и методик проведения этихиспытаний;
4) информации, котораядолжна предоставляться совместно с аппаратами или указывается в публикацияхизготовителя.
В настоящем стандартеиспользованы ссылки на следующие стандарты:
ГОСТ15.309-98 Система разработки и постановки продукции на производство.Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ8865-93 Системы электрической изоляции. Оценка нагревостойкости иклассификация
ГОСТ15150-69 Машины, приборы и другие технические изделия. Исполнения дляразличных климатических районов. Категории, условия эксплуатации, хранения и транспортированияв части воздействия климатических факторов внешней среды
ГОСТ15543.1-89 Изделия электротехнические. Общие требования в части стойкости кклиматическим воздействующим факторам
ГОСТ17242-86 Предохранители плавкие силовые низковольтные. Общие техническиеусловия
ГОСТ17516.1-90 Изделия электротехнические. Общие требования в части стойкости кмеханическим внешним воздействующим факторам
ГОСТ 18620-86 Изделияэлектротехнические. Маркировка
ГОСТ23216-78 Изделия электротехнические. Общие требования к хранению,транспортированию, временной противокоррозийной защите и упаковке
ГОСТ27473-87 (МЭК 112-79) Материалы электроизоляционные твердые. Методопределения сравнительного и контрольного индексов трекингостойкости во влажнойсреде
ГОСТ27888-88 (МЭК 34-11-1-78) Машины электрические вращающиеся. Встроеннаятемпературная защита. Правила защиты
ГОСТ28173-89 Э (МЭК 34-1-83) Машины электрические вращающиеся. Номинальныеданные и рабочие характеристики
ГОСТ 30329-95 (МЭК 225-1-00-75)/ГОСТР 50515-93 (МЭК 225-1-00-75) Реле логические электрические
ГОСТР 15.201-2000 Система разработки и постановки продукции на производство.Продукция производственно-технического назначения. Порядок разработки ипостановки продукции на производство
ГОСТР 50030.1-2000 (МЭК 60947-1-99) Аппаратура распределения и управлениянизковольтная. Часть 1. Общие требования
ГОСТР 50030.2-99 (МЭК 60947-2-98) Аппаратура распределения и управлениянизковольтная. Часть 2. Автоматические выключатели
ГОСТР 50030.3-99 (МЭК 60947-3-99) Аппаратура распределения и управлениянизковольтная. Часть 3. Выключатели, разъединители, выключатели-разъединители икомбинации их с предохранителями
ГОСТР 50030.5.1-99 (МЭК 60947-5-1-97) Аппаратура распределения и управлениянизковольтная. Часть 5-1. Аппараты и коммутационные элементы цепей управления.Электромеханические аппараты для цепей управления
ГОСТР 50779.71-99 (ИСО 2859-1-89) Статистические методы. Процедуры выборочногоконтроля по альтернативному признаку. Часть 1. Планы выборочного контроляпоследовательных партий на основе приемлемого уровня качества AQL.
ГОСТР 51317.4.2-99 (МЭК 61000-4-2-95) Совместимость технических средствэлектромагнитная. Устойчивость к электростатическим разрядам. Требования иметоды испытаний – ГОСТР 51317.4.3-99 (МЭК 61000-4-3-95) Совместимость технических средствэлектромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требованияи методы испытаний
ГОСТР 51317.4.4-99 (МЭК 61000-4-4-95) Совместимость технических средствэлектромагнитная. Устойчивость кнаносекундным импульсным помехам. Требования и методы испытаний
ГОСТР 51317.4.5-99 (МЭК 61000-4-5-95) Совместимость технических средствэлектромагнитная. Устойчивость к микросекундным импульсным помехам большойэнергии. Требования и методы испытаний
ГОСТР 51318.11-99 (СИСПР 11-97) Совместимость технических средств электромагнитная.Радиопомехи индустриальные от промышленных, научных, медицинских и бытовых(ПНМБ) высокочастотных устройств. Нормы и методы испытаний
ГОСТР 51318.22-99 (СИСПР 22-97) Совместимость технических средствэлектромагнитная. Радиопомехи индустриальные от оборудования информационныхтехнологий. Нормы и методы испытаний
ГОСТР 51731-2001 (МЭК 61095-92) Контакторы электромеханические бытового ианалогичного назначения
Действителен раздел 2 ГОСТР 50030.1 со следующими дополнительными определениями.
2.1.1 контактор(механический) (МЭС 441-14-33): Механический коммутационный аппарат сединственным положением покоя, оперируемый не вручную, способный включать,проводить и отключать токи в нормальных условиях цепи, в том числе при рабочихперегрузках.
Примечание - Контакторы можно обозначать по способувоздействия силой, необходимой для замыкания главных контактов.
2.1.2электромагнитный контактор: Контактор, в котором сила, необходимая длязамыкания замыкающих главных контактов или размыкания размыкающих главныхконтактов, создается электромагнитом.
2.1.3пневматический контактор: Контактор,в котором сила, необходимая для замыкания замыкающих главных контактов илиразмыкания размыкающих главных контактов, создается устройством, работающим насжатом воздухе, без применения управляющего электрического устройства.
2.1.4 электропневматическийконтактор: Контактор, в котором сила, необходимая для замыкания замыкающихглавных контактов или размыкания размыкающих главных контактов, создаетсяустройством, работающим на сжатом воздухе, с управлением от электрическихклапанов.
2.1.5 запираемыйконтактор (МЭС 441-14-34): Контактор, в котором запирающее приспособлениене позволяет подвижным элементам вернуться в положение покоя, когдапрекращается воздействие на механизм управления.
1 Запор защелки иего расцепитель могут быть механическими, пневматическими и т. п.
2 Благодаря запоруконтактор фактически приобретает второе положение покоя и, в полном смыслеэтого определения, к контакторам не относится. Однако согласно областиприменения к конструкции запираемый контактор более соответствует контакторамвообще, чем любым другим коммутационным аппаратам, поэтому считают, что онудовлетворяет (когда уместно) требованиям к контакторам.
2.1.6 вакуумный контактор (пускатель): Контактор (пускатель), у которого главные контактыразмыкаются и замыкаются внутри оболочки с сильно разреженной атмосферой.
2.1.7 положение покоя(контактора) (МЭС 441-16-24): Положение, занимаемое подвижными частямиконтактора, когда его электромагнит или пневматическое устройство не получаютпитания.
2.2.1 пускатель (МЭС 441-14-38): Комбинация всех коммутационныхустройств, необходимых для пуска и остановки двигателя, с защитой отперегрузок.
2.2.3 реверсивныйпускатель: Пускатель, предназначенный для изменения направления вращениядвигателя путем переключения его питающих соединений без обязательной остановкидвигателя.
2.2.4 пускатель с двумянаправлениями вращения: Пускатель, предназначенный для изменениянаправления вращения двигателя путем переключения его питающих соединенийтолько во время остановки двигателя.
2.2.5 пускатель напониженном напряжении: Пускатель, предназначенный для подачи сетевогонапряжения на выводы двигателя двумя или более ступенями или путем постепенногоповышения напряжения на выводах.
2.2.5.1 пускатель сосхемой звезда-треугольник (МЭС 441-14-44): Пускатель для трехфазногоасинхронного двигателя, в пусковом положении которого обмотки статорасоединяются звездой, а в рабочем положении - треугольником.
2.2.5.2 автотрансформаторныйпускатель (МЭС 441-14-45): Пускатель для асинхронного двигателя,использующий для его запуска одно или несколько пониженных напряжений, отводимыхот автотрансформатора.
2.2.6 реостатныйпускатель (МЭС 441-14-42): Пускатель, оснащенный одним или несколькимисопротивлениями для достижения при пуске заданного вращающего момента двигателяи ограничения тока.
2.2.6.1 реостатныйстаторный пускатель: Реостатный пускатель для двигателя с короткозамкнутымротором, в период пуска последовательно отсекающий одно или несколькосопротивлений, введенных в цепь статора.
2.2.6.2 реостатныйроторный пускатель (МЭС 441-14-43): Реостатный пускатель для двигателя сфазным ротором, в период пуска последовательно отсекающий одно или несколькосопротивлений, введенных в цепь ротора.

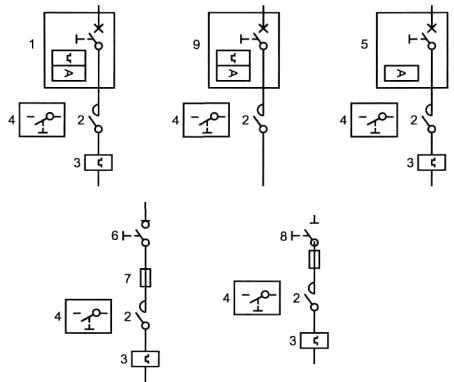

2.2.7 комбинированныйпускатель (см. рисунок 3): Комбинация пускателя, коммутационного аппаратас наружным органом ручного управления и аппарата защиты от коротких замыканий,смонтированных и соединенных в предусмотренной для этого оболочке. Функциикоммутационного аппарата и аппарата защиты от коротких замыканий могутвыполнять комбинация с плавкими предохранителями, выключатель с плавкимипредохранителями или автоматический выключатель, пригодный или непригодный дляразъединения.
1 Предусмотренная оболочка- это специально спроектированная и рассчитанная для данного примененияоболочка, в которой проводят все испытания.
2 Коммутационныйаппарат с ручным управлением и устройство защиты от коротких замыканий могутпредставлять собой единый аппарат и оснащаться дополнительно защитой отперегрузок.
Примечание - Коммутационный аппарат с ручным управлением иаппарат защиты от коротких замыканий могут представлять собой единый аппарат иоснащаться дополнительно защитой от перегрузок.
2.2.9ручной пускатель (МЭС 441-14-39): Пускатель, у которого сила,необходимая для замыкания главных контактов, обеспечивается исключительномышечной энергией руки.
2.2.10 электромагнитныйпускатель: Пускатель, у которого сила, необходимая для замыкания главныхконтактов, обеспечивается электромагнитом.
2.2.11 пускатель сдвигательным приводом: Пускатель, у которого сила, необходимая длязамыкания главных контактов, обеспечивается электродвигателем.
2.2.12 пневматическийпускатель: Пускатель, у которого сила, необходимая для замыкания главныхконтактов, обеспечивается сжатым воздухом, без применения управляющегоэлектрического устройства.
2.2.13 электропневматическийпускатель: Пускатель, у которого сила, необходимая для замыкания главныхконтактов, обеспечивается сжатым воздухом, с управлением от электроклапанов.
2.2.14 одноступенчатыйоднопозиционньш пускатель: Пускатель без промежуточной позиции разгонамежду положениями включения и отключения.
Примечание - Это пускатель прямого действия (см. 2.2.2).
2.2.15 двухступенчатыйдвухпозиционный пускатель: Пускатель с единственной промежуточной позициейразгона между положениями включения и отключения.
Пример - Двухступенчатымявляется пускатель со схемой звезда-треугольник.

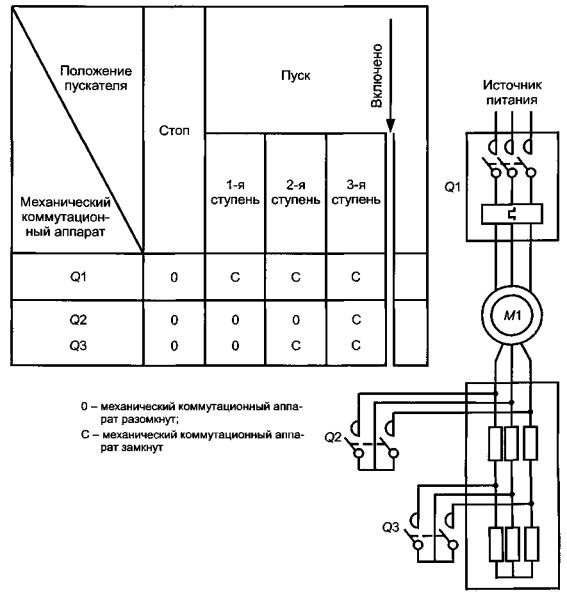

2.2.16 n-ступенчатый пускатель (см.рисунок 4) (МЭС 441-14-41):Пускатель с (п-1) промежуточными позициями разгона между положениямивключения и отключения.
Пример - В трехступенчатомреостатном пускателе для пуска используют две секции сопротивлений.

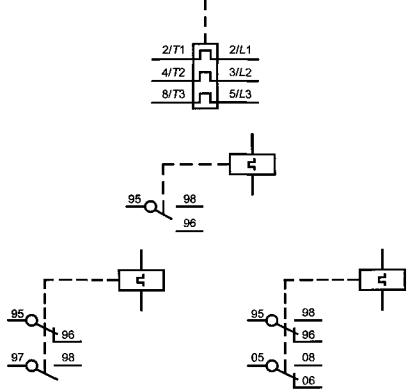

2.2.17тепловые реле или расцепители перегрузки, чувствительные к обрыву(выпадению) фазы:
Многополюсные тепловыереле или расцепители перегрузки, срабатывающие при перегрузке и также в случаевыпадения фазы в соответствии с предписанными требованиями.
2.2.18 минимальныереле или расцепители тока (напряжения): Измерительные реле или расцепители,автоматически срабатывающие, когда протекающий через них ток (или подаваемоенапряжение) опускается ниже заданного уровня.
2.2.19 время пуска(реостатного пускателя): Период прохождения тока через пусковыесопротивления или часть их.
2.2.20время пуска (автотрансформаторного пускателя): Период прохождения токачерез автотрансформатор.
Примечание к 2.2.19 и 2.2.20 - Время пуска пускателя корочеполного времени пуска двигателя с учетом периода разгона последнего послепереключения в положение включения.
2.2.21 переход сразрывом цепи (при использовании автотрансформаторного пускателя или пускателясо схемой звезда-треугольник): Коммутационная схема, в которой при переходе отодной ступени к другой питание двигателя прерывается и вновь восстанавливается.
Примечание - Переходная стадия не рассматривается какдополнительная ступень.
2.2.22 переход безразрыва цепи (при использовании автотрансформаторного пускателя илипускателя со схемой звезда-треугольник): Коммутационная схема, в которой при переходе от однойступени к другой питание двигателя не прерывается (ни на мгновение).
Примечание - Переходная стадия не рассматривается как дополнительная ступень.

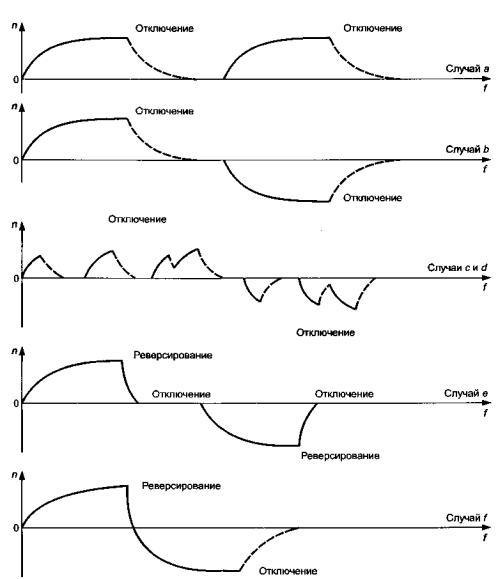

2.2.23 повторно-кратковременныйрежим включения (толчковый режим): Многократная подача энергии в двигатель(или соленоид) на короткое время с целью осуществления небольших смещенийприводимого механизма.
2.2.24 торможениепротивотоком: Остановка или быстрое изменение направления вращениядвигателя путем переключения первичных соединений двигателя в процессе еговращения.
2.3.1 восстанавливающеесянапряжение (МЭС 441-17-26): Действителен 2.5.34 ч. 1 со следующимдополнением.
Примечание 3 - У вакуумного контактора или пускателя наибольшее восстанавливающеесянапряжение возможно не на первом отключаемом полюсе.
Все параметры, которыемогут служить критериями классификации, перечислены в 4.2.
Контакторы или пускателидолжны определяться (когда уместно) следующими характеристиками:
типом аппарата (4.2);
номинальными ипредельными значениями параметров главной цепи (4.3);
категориями применения (4.4);
цепями управления (4.5);
вспомогательными цепями (4.6);
типами и параметрами релеи расцепителей (4.7);

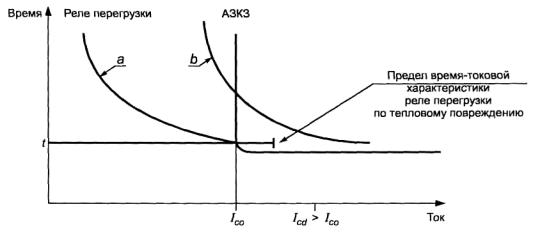

координацией с аппаратамизащиты от коротких замыканий (4.8);
коммутационнымиперенапряжениями (4.9);
типами и параметрамиавтоматических переключателей и регуляторов ускорения (4.10);
типами и параметрамиавтотрансформаторов для двухступенчатых автотрансформаторных пускателей (4.11);
типами и параметрамипусковых сопротивлений для реостатных роторных пускателей (4.12).
Необходимо указыватьследующее (см. также раздел 5).
4.2.1 Вид аппарата:
контактор;
пускатель прямогодействия переменного тока;
пускатель со схемойзвезда-треугольник;
двухступенчатыйавтотрансформаторный пускатель;
реостатный роторныйпускатель;
комбинированный илизащищенный пускатель.
4.2.2 Число полюсов.
4.2.3 Род тока (переменный илипостоянный).
4.2.4 Коммутационную среду (воздух,масло, газ, вакуум и т. п.).
4.2.5 Условия срабатывания аппарата:
4.2.5.1 Способоперирования (по виду привода)
Например, ручной,электромагнитный, двигательный, пневматический, электропневматический.
4.2.5.2 Способуправления Например:
автоматический(посредством автоматического аппарата управления или программируемогоконтроллера);
неавтоматический (припомощи ручного привода или нажимных кнопок);
полуавтоматический (т. е.частично автоматический, частично неавтоматический).
4.2.5.3 Способпереключения для пускателей определенных типов
Переключение пускателейсо схемой звезда-треугольник, реостатных роторных пускателей илиавтотрансформаторных пускателей может быть автоматическим, неавтоматическим илиполуавтоматическим (см. рисунки 4и 5).
4.2.5.4 Способкоммутирования для пускателей определенных типов Например, пускатели сразрывом цепи, без разрыва цепи (см. рисунок 5).
Номинальные значенияпараметров контактора или пускателя следует указывать согласно 4.3.1-4.4, 4.8 и4.9, но не обязательно все перечисленные параметры.
Примечание - Номинальные значения реостатного роторногопускателя указывают по 4.3.1.2,4.3.2.3,4.3.2.4,4.3.2.6,4.3.2.7и 4.3.5.5,но не обязательно все перечисленные параметры.
4.3.1 Номинальные напряжения
Контактор или пускательхарактеризуют следующие номинальные напряжения.
4.3.1.1Номинальное рабочее напряжение (Ue) Действителен 4.3.1.1 ч. 1.
4.3.1.1.1 Номинальноерабочее напряжение статора (Ues)
Для реостатных роторныхпускателей номинальным рабочим напряжением статора является такое значение,которое в сочетании с номинальным рабочим током статора определяет областьприменения цепи статора вместе с включенными в нее механическими коммутационнымиаппаратами и с которым соотносятся включающая и отключающая способности, режимэксплуатации и пусковые характеристики. Максимальное номинальное рабочеенапряжение статора ни в коем случае не должно превышать соответствующегономинального напряжения по изоляции.
Примечание - Оно выражается как междуфазное напряжение.
4.3.1.1.2 Номинальноерабочее напряжение ротора (Uer)
Для реостатных роторныхпускателей - это значение напряжения, которое в сочетании с номинальным рабочимтоком ротора определяет область применения цепи ротора вместе с включенными внее механическими коммутационными аппаратами и с которым соотносятся включающаяи отключающая способности, режим эксплуатации и пусковые характеристики. Оноприравнивается к напряжению, измеряемому между контактными кольцами в условияхостановки двигателя и разрыва цепи ротора, при подаче на статор егономинального напряжения.
Номинальное рабочеенапряжение ротора подается лишь на короткий срок в период пуска. Поэтомудопускается 100 %-ное превышение номинальным рабочим напряжением ротораноминального напряжения по изоляции ротора.
Максимальное напряжениемежду различными находящимися под напряжением частями (например,коммутационными аппаратами, сопротивлениями, соединениями и т. п.) цепи роторапускателя может иметь разные значения, что следует учитывать при выбореаппарата и его местонахождения.
4.3.1.2Номинальное напряжение по изоляции (Ui) Действителен 4.3.2.1 ч. 1.
4.3.1.2.1 Номинальноенапряжение по изоляции статора (Uis)
Для реостатных роторныхпускателей номинальным напряжением по изоляции статора является значение,которое устанавливается для аппаратов, включенных в питающую цепь статора иобъединяющей их системы, и с которым соотносятся испытания электроизоляции ирасстояния утечки.
В отсутствие другихуказаний номинальное напряжение по изоляции совпадает с максимальнымноминальным рабочим напряжением статора пускателя.
4.3.1.2.2 Номинальноенапряжение по изоляции ротора (Uir)
Для реостатных роторныхпускателей номинальным напряжением по изоляции ротора является значение,которое устанавливается для аппаратов, включенных в цепь ротора и объединяющейих системы (соединений, сопротивлений, оболочки), и с которым соотносятсяиспытания электроизоляции и расстояния утечки.
4.3.1.3Номинальное импульсное выдерживаемое напряжение (Uimp ) Действителен 4.3.1.3 ч. 1.
4.3.1.4Номинальное пусковое напряжение автотрансформаторного пускателя Номинальным пусковым напряжениемавтотрансформаторного пускателя является пониженное напряжение, подаваемое оттрансформатора. Предпочтительные значения номинального пускового напряжениясоставляют 50, 65 или 80 % номинального рабочего напряжения.
4.3.2 Токи или мощности
Контактор или пускательхарактеризуют нижеследующие токи.
Примечание - У пускателя со схемой звезда-треугольник этитоки характеризуют соединение треугольником, а у двухступенчатогоавтотрансформаторного или роторного пускателя - положение включения.
4.3.2.1 Условный тепловой ток в открытомисполнении (Ith ) Действителен4.3.2.1 ч. 1.
4.3.2.2Условный тепловой ток в оболочке (Ithe) Действителен 4.3.2.2 ч. 1.
4.3.2.3Условный тепловой ток статора (Iths)
Различаются условныйтепловой ток статора пускателя в открытом исполнении Iths или в оболочке Ithes согласно4.3.2.1 и 4.3.2.2.
У реостатного роторногопускателя условный тепловой ток статора - это максимальный ток, который онможет проводить в 8-часовом режиме (см. 4.3.4.1)так, чтобы превышение температуры его различных частей не выходило за пределы,указанные в 7.2.2,при испытаниях по 8.3.3.3.
4.3.2.4Условный тепловой ток ротора (Ithr)
Различаются условныйтепловой ток ротора пускателя в открытом исполнении Ithr или в оболочке Ither согласно4.3.2.1 и 4.3.2.2.
У реостатного роторногопускателя условный тепловой ток ротора - это максимальный ток, который могутпроводить в 8-часовом режиме (см. 4.3.4.1)части пускателя, проводящие ток ротора во включенном состоянии, т. е. послеотсоединения сопротивлений, так, чтобы превышение температуры этих частей невыходило за пределы, указанные в 7.2.2, при испытаниях по 8.3.3.3.
1 Следует проверять,чтобы в элементах (коммутационных аппаратах, соединительных проводниках,сопротивлениях), через которые во включенном состоянии пускателя протекаетпрактически нулевой ток, в номинальных режимах эксплуатации (см. 4.3.4),указанных изготовителем, значение интеграла
не приводило кпревышению температуры, большему, чем по 7.2.2.
2 Если сопротивления встроены в пускатель, необходимо учитывать превышениетемпературы.
4.3.2.5Номинальные рабочие токи (Iе) илимощности
Номинальный рабочий токконтактора или пускателя указывает изготовитель с учетом номинального рабочегонапряжения (см. 4.3.1.1),условного теплового тока контактора или пускателя открытого исполнения или воболочке, номинального тока реле перегрузки, номинальной частоты (см. 4.3.3), номинальногорежима эксплуатации (см. 4.3.4), категории применения(см. 4.4) и типа защитной оболочки (при ее наличии).
Для аппаратов прямогокоммутирования индивидуальных двигателей информацию о номинальном рабочем токеможно заменить или дополнить данными о максимальной номинальной выходноймощности (при известном номинальном рабочем напряжении) двигателя, для которогопредназначены эти аппараты. Изготовитель должен быть в состоянии указатьпринятое соотношение между током и мощностью.
Для пускателейноминальный рабочий ток Iе - это ток в его включенном положении.
4.3.2.6Номинальные рабочие ток (Ies) илимощность статора
Для реостатных роторныхпускателей номинальный рабочий ток статора указывается изготовителем с учетомноминального тока реле перегрузки, установленного в этом пускателе,номинального рабочего напряжения статора (см. 4.3.1.1.1),условного теплового тока пускателей открытого исполнения или в оболочке,номинальной частоты (см. 4.3.3),номинального режима эксплуатации (см. 4.3.4), пусковых характеристик (см. 4.3.5.5)и типа защитной оболочки.
Информацию о номинальномрабочем токе можно заменить указанием максимальной номинальной выходноймощности (при известном номинальном рабочем напряжении статора) двигателя, длякоторого предназначены эти статорные элементы пускателя. Изготовитель долженбыть в состоянии указать принятое соотношение между мощностью двигателя и токомстатора.
4.3.2.7Номинальный рабочий ток ротора (1ег)
Для реостатных роторныхпускателей номинальный рабочий ток ротора указывается изготовителем с учетомноминального рабочего напряжения ротора (см. 4.3.1.1.2),условного теплового тока ротора открытого исполнения или в оболочке,номинальной частоты (см. 4.3.3), номинального режима эксплуатации (см. 4.3.4), пусковых характеристик (см. 4.3.5.5)и типа защитной оболочки.
Iег приравниваетсяк току, протекающему по соединениям к ротору, когда тот замыкается накоротко,двигатель работает с полной нагрузкой, а в статор подается ток при номинальномнапряжении и номинальной частоты.
Если роторная частьреостатного роторного пускателя отличается по номинальной характеристике,информацию о номинальном рабочем токе ротора можно дополнить указаниеммаксимальной номинальной выходной мощности (при данном номинальном рабочемнапряжении ротора) двигателя, для которого предназначается эта часть пускателя(коммутационные аппараты, соединительные проводники, реле, сопротивления). Этамощность изменяется, в частности, в зависимости от предусматриваемоговращающего момента при пуске и, следовательно, от пусковых характеристик (см. 4.3.5.5).
4.3.2.8 Номинальныйнепрерывный ток (Iи ) Действителен 4.3.2.4 ч. 1.
Действителен 4.3.3 ч. 1.
4.3.4 Номинальные режимы эксплуатации
Действителен 4.3.4 ч. 1.
4.3.4.1Восьмичасовой (прерывисто-продолжительный) режим
Действителен 4.3.4.1 ч. 1со следующим дополнением.
Для пускателя со схемойзвезда-треугольник, двухступенчатого автотрансформаторного или реостатногороторного пускателя - это режим, в котором пускатель находится во включенномположении, а главные контакты составляющих его коммутационных аппаратов,замкнутые в этом положении, остаются замкнутыми, проводя установившийся токдостаточно долго для того, чтобы пускатель достиг теплового равновесия, но неболее 8 ч без перерыва.
4.3.4.2 Непрерывныйрежим
Действителен 4.3.4.2 ч. 1со следующим дополнением.
Для пускателя со схемойзвезда-треугольник, двухступенчатого автотрансформаторного или реостатногороторного пускателя - это режим, в котором пускатель находится во включенномположении, а главные контакты составляющих его коммутационных аппаратов,замкнутые в этом положении, остаются непрерывно замкнутыми, проводяустановившийся ток более чем 8 ч (недели, месяцы, даже годы).
Для пускателя напониженном напряжении - это режим, в котором пускатель находится во включенномположении, а главные контакты составляющих его коммутационных аппаратовостаются замкнутыми в течение периодов, связанных определенным соотношением спериодами обесточивания, причем те и другие периоды слишком коротки, чтобыпускатель успел достичь теплового равновесия.
Предпочтительные классыповторно-кратковременного режима (в циклах оперирования в час):
для контакторов - 1, 3,12, 30, 120, 300 и 1200;
для пускателей - 1, 3, 12и 30.
Следует напомнить, чтоцикл оперирования - это полный рабочий цикл, состоящий из одного замыкания и одногоразмыкания. Для пускателей цикл оперирования включает пуск, работу на полнойскорости и отключение питания двигателя.
Примечание - У пускателей в повторно-кратковременном режимеразличие тепловых постоянных времени реле перегрузки и двигателя может обусловитьнепригодность теплового реле для защиты от перегрузок. Рекомендуется проблемузащиты от перегрузок установок, предназначенных для эксплуатации вповторно-кратковременном режиме, согласовывать между изготовителем ипотребителем.
4.3.4.4Кратковременный режим Действителен 4.3.4.4 ч. 1.
4.3.4.5 Периодическийрежим Действителен 4.3.4.5 ч. 1.
4.3.5 Характеристики при нормальной нагрузке и перегрузке
Действителен 4.3.5 ч. 1со следующими дополнениями.
4.3.5.1 Стойкостьпротив токов перегрузки при коммутировании двигателей Требования, которымдолжны удовлетворять контакторы, приведены в 7.2.4.4.
4.3.5.2 Номинальнаявключающая способность
Требования для различныхкатегорий применения (см. 4.4) содержатся в 7.2.4.1. Значениявключающей и отключающей способностей действительны только при оперированииконтактором или пускателем в соответствии с требованиями 7.2.1.1 и 7.2.1.2.
4.3.5.3 Номинальнаяотключающая способность
Требования для различныхкатегорий применения (см. 4.4) содержатся в 7.2.4.1. Значениявключающей и отключающей способностей действительны только при оперированииконтактором или пускателем в соответствии с требованиями 7.2.1.1 и 7.2.1.2.
4.3.5.4 Условнаяработоспособность
Определяется в 7.2.4.2как серия включений и отключений.
4.3.5.5Пусковые и остановочные характеристики пускателей (см. рисунок 6). Типовымиусловиями эксплуатации пускателей являются:
a) одно направлениевращения с отключением двигателя, работавшего в нормальных условияхэксплуатации (категории применения АС-2 и АС-3);
b) два направлениявращения, но с реализацией второго направления вращения после отключенияпускателя и полной остановки двигателя (категории применения АС-2 и АС-3);
c) одно направлениевращения или два по перечислению b), но свозможностью нечастых повторно-кратковременных включений (в толчковом режиме) -обычно для пускателей прямого действия (категория применения АС-3);
d) одно направление вращения счастыми повторно-кратковременными включениями - обычно для пускателей прямогодействия (категория применения АС-4);
e) одно или дванаправления вращения, но с возможностью нечастых торможений противотоком дляостановки двигателя, сочетающихся, если это предусматривается, с торможением сприменением сопротивления в цепи ротора (в реверсивных пускателях сторможением) - обычно для реостатных роторных пускателей (категория примененияАС-2);
f) два направления вращения, нос возможностью переключения питающих соединений двигателя, вращающегося в одномнаправлении (торможения противотоком), для реализации его вращения во второмнаправлении, с отключением двигателя, работающего в нормальных условияхэксплуатации, - обычно для реверсивного пускателя прямого действия (категорияприменения АС-4).
При отсутствии другихуказаний пускатели проектируются на основе пусковых характеристик двигателей,совместимых с включающей способностью по таблице 7. Значения включающей способности распространяются какна переходные, так и на установившиеся пусковые токи подавляющего большинствастандартных двигателей. Однако пусковые токи некоторых крупных двигателей могутдостигать пиковых значений, соответствующих коэффициентам мощности, значительноболее низким, чем указанные для испытательной цепи в таблице 7.В этих случаях рабочий ток контактора или пускателя должен быть уменьшен дозначения ниже номинального так, чтобы не была превышена включающая способностьконтактора или пускателя.
4.3.5.5.1Пусковые характеристики реостатных роторных пускателей
Следует различать токи инапряжения в цепях статора и ротора двигателей с контактными кольцами. Однако внормальных рабочих условиях изменения значений тока в цепях статора и ротора наразличных этапах пуска почти пропорциональны.
Цепь ротора определяютследующими основными характеристиками:
Uer - номинальным рабочимнапряжением ротора, В;
Iег -номинальным рабочим током ротора, А;
Zr - полным сопротивлениемротора асинхронного двигателя с контактными кольцами
I1 -током в цепи ротора непосредственно перед замыканием накоротко секциисопротивлений, А;
I2 -током в цепи ротора непосредственно после замыкания накоротко секции сопротивлений,А;
Im = 0,5(I1 + I2);
Те - номинальным рабочим вращающим моментом двигателя;
ts - временем пуска (см. 2.2.19), с;
жесткостью пуска
к.
Известно, что во многихобластях применения реостатных роторных пускателей к ним предъявляют оченьспецифические пусковые требования, в результате чего разнятся не только числоступеней пуска и значения I 1, и I 2, но также значения I 1 и I 2 для отдельных секцийсопротивлений. Поэтому не делалось попыток установить стандартные параметры, норекомендуется учитывать следующие факторы:
в большинстве случаевдостаточно от двух до шести ступеней пуска, в зависимости от вращающегомомента, инерции нагрузки и требующейся жесткости пуска;
секции сопротивленийдолжны проектироваться предпочтительно с номинальными тепловымихарактеристиками с учетом времени пуска, зависящего от вращающего момента иинерции нагрузки.
4.3.5.5.2 Стандартныеусловия включения и отключения в зависимости от пусковых характеристикреостатных роторных пускателей
Эти условия приведены втаблице 7 и действительныдля пуска с высоким вращающим моментом (обозначения механических контактныхаппаратов см. на рисунке 4).
Примечание - Условия пуска с полным и 50 %-ным моментами находятся в стадииизучения.
Условия включения иотключения в категории применения АС-2 согласно таблице 7 считают стандартными. Цепь пускателя должнабыть рассчитана так, чтобы все реостатные роторные коммутационные аппаратыразмыкались раньше, чем статорный коммутационный аппарат, или приблизительноодновременно с ним. В противном случае статорный коммутационный аппарат долженудовлетворять требованиям категории применения АС-3.
4.3.5.5.3Пусковые характеристики двухступенчатых автотрансформаторных пускателей
В отсутствие другихуказаний проектирование автотрансформаторных пускателей и особенноавтотрансформаторов основывается на предпосылке, что время пуска (см. 2.2.20)для всех классов режима не должно превышать 15 с. Число пусковых циклов в часоценивается с условием, что интервалы между пусками равны, за исключениемслучаев быстро следующих один за другим двух циклов оперирования, когда должнаобеспечиваться возможность охлаждения пускателя и автотрансформатора дотемпературы окружающего воздуха перед началом следующего цикла. Если требуетсявремя пуска более 15 с, его следует согласовывать между изготовителем ипотребителем.
4.3.6 Номинальный условный ток короткогозамыкания
Действителен 4.3.6.4 ч.1.
Действителен 4.4 ч. 1 соследующими дополнениями.
Для контакторов ипускателей считают стандартными категории применения по таблице 1. Любое другое применение должноосновываться на соглашении между изготовителем и потребителем, но в качестветакого соглашения может использоваться информация, содержащаяся в каталоге илипроспекте изготовителя.
Каждая категорияприменения характеризуется значениями токов, напряжений, коэффициентов мощностиили постоянных времени и других параметров из таблиц 7, 8и условиями испытаний по настоящему стандарту. Поэтому для контакторов ипускателей, определяемых их категорией применения, не обязательно отдельноуказывать номинальную включающую и отключающую способности, так как их значенияпрямо зависят от категории применения по таблице 7.
Напряжение во всехкатегориях применения - это номинальное рабочее напряжение контактора илипускателя, за исключением реостатного роторного пускателя, и номинальноерабочее напряжение статора для реостатного роторного пускателя.
Все пускатели прямого действияотносятся к одной или нескольким категориям применения: АС-3, АС-4, АС-8а иАС-8b.
Все пускатели со схемойзвезда-треугольник и двухступенчатые автотрансформаторные пускатели принадлежатк категории применения АС-3.
Реостатные роторныепускатели принадлежат к категории применения АС-2.
4.4.1 Присвоение категорий применения на основаниирезультатов испытаний
a) Контактору илипускателю, испытанному на одну категорию применения или при любой комбинациипараметров (например, максимального рабочего напряжения, тока и т. п.), можноприсвоить другие категории применения без испытаний, если испытательные токи,напряжения, коэффициенты мощности или постоянные времени, число цикловоперирования, время протекания тока и обесточивания по таблицам 7,8и испытательные цепи для устанавливаемых категорий применения обусловливают неболее жесткие испытания, чем те, которым подвергался данный контактор илипускатель, а превышение температуры проверялось при токе не ниже максимальногономинального рабочего тока в продолжительном режиме. Например, после испытанийна категорию применения АС-4 контактору можно присвоить категорию примененияАС-3, если 1ев АС-3 не более 1,2 I е в АС-4 при одинаковом рабочем напряжении.
b) Контакторы категорий DC-3 и DC-5считают способными замыкать и размыкать цепи нагрузки, отличающиеся отиспытательных, при условии, что:
напряжение и ток непревышают указанных значений Ue и I е;
энергия J,накопленная в фактической нагрузке, не превышает энергию Jс, накопленную принагрузке, использовавшейся при испытаниях.
Значения энергии,накопленной в испытательной цепи:
| Категория применения | Накопленная энергия Jс, Ue·Je |
| DC-3 DC-5 | 0,00525 0.03150 |
Значенияконстант 0,00525 и 0,03150 вычислены по формуле
Jс= 0,5LI2,
где постоянная времени L /R принята равной 2,5·10 -3 с (DC-3) и 15·10-3 с (DC-5), U=1,05Ue, I= 4Ie и L - индуктивность испытательной цепи (см. таблицу 7).
Действителен 4.5 ч. 1.
Действителен 4.6 ч. 1.
Примечание - В нижеследующем тексте настоящего стандарта слова «реле перегрузки»относятся, по обстоятельствам, в равной мере к реле перегрузки и расцепителюперегрузки.
4.7.1 Перечень характеристик
Реле и расцепители должныопределяться (когда уместно) следующими характеристиками:
типом реле или расцепителя(см. 4.7.2);
параметрами (см. 4.7.3);
обозначением и токовымиуставками реле перегрузки (см. 4.7.4);
время-токовымипараметрами реле перегрузки (см. 4.7.5);
влиянием температурыокружающего воздуха (см. 4.7.6).
4.7.2 Типы реле или расцепителей
1) Расцепитель с шунтовойкатушкой (независимый расцепитель).
2) Минимальные реле илирасцепитель напряжения и тока на размыкание.
3) Реле перегрузки,выдержка времени которого:
a) практически не зависитот предшествующей нагрузки (например, электромагнитное реле перегрузки свыдержкой времени);
b) зависит отпредшествующей нагрузки (например, тепловое реле перегрузки);
c) зависит отпредшествующей нагрузки (например, тепловое реле перегрузки) и, кроме того,чувствительна к выпадению фазы (см. 2.2.17).
4) Максимальное реле илирасцепитель тока мгновенного действия (когда уместно).
5) Прочие релерасцепители (например, реле, чувствительное к выпадению фазы, реле управления,связанное с устройствами тепловой защиты пускателя).
Примечание - Согласно перечислениям 4) и 5)требуется соглашение между изготовителем и потребителем относительноконкретного применения.
4.7.3 Характеристические параметры
1) Независимыйрасцепитель, минимальное реле или расцепитель напряжения (тока) на размыкание:
номинальное напряжение(ток);
номинальная частота;
рабочее напряжение (ток).
2) Реле перегрузки:
обозначение и токоваяуставка (см. 4.7.4);
номинальная частота, принеобходимости (например, для реле перегрузки с питанием от трансформаторатока);
время-токовыехарактеристики (или диапазон характеристик), при необходимости;
класс расцеплениясоответственно классификации по таблице 2либо максимальное время расцепления (в секундах) в условиях, указанных в 7.2.1.5.1,таблица 3, графа D, если это время превышает 30 с;
число полюсов;
род реле: тепловое,электромагнитное, полупроводниковое.
4.7.4 Обозначение и токовые уставки релеперегрузки
Реле перегрузкиобозначают токовой уставкой (верхним и нижним пределами диапазона токовойуставки, если она регулируемая) и классом расцепления.
Токовую уставку (илидиапазон токовых уставок) следует маркировать на реле. Однако, если на токовуюуставку влияют условия эксплуатации или другие факторы, которые на реле нелегкомаркировать, на реле или его съемных частях (например, нагревательныхэлементах, катушках управления или трансформаторах тока) следует обозначитьномер или опознавательную метку, дающие возможность получения нужной информацииот изготовителя или из его каталога, либо, предпочтительно, из документов,поставляемых вместе с пускателем. У реле перегрузки с питанием оттрансформатора тока эти обозначения могут относиться либо к первичному токутрансформатора, питающего это реле, либо к токовой уставке реле перегрузки. Влюбом случае следует указывать коэффициент трансформации.
4.7.5 Время-токовые характеристики релеперегрузки
Типичные время-токовыехарактеристики должны выдаваться изготовителем в виде кривых. По ним должнобыть видно, как время расцепления, начиная с холодного состояния (см. 4.7.6),изменяется в зависимости от тока до уровня как минимум 8-кратного тока полнойнагрузки двигателя, с которым предполагается использовать данное реле.Изготовитель должен указать подходящим способом общие допускаемые отклонения поэтим кривым и поперечное сечение проводников, использованных при построенииэтих кривых (см. 8.3.3.2.2с).
Примечание - Рекомендуется ток откладывать по оси абсцисс,время - по оси ординат, в обоих случаях по логарифмической шкале. Токрекомендуется выражать в виде кратности токовой уставки, время - в секундах.Построение характеристик должно выполняться согласно 3.3.10 ГОСТ17242.
4.7.6 Влияние температуры окружающего воздуха
Время-токовыехарактеристики (см. 4.7.5) соответствуют определенному значению температурыокружающего воздуха и основываются на предпосылке отсутствия предшествующейнагрузки реле перегрузки (т. е. исходного холодного состояния). Значениетемпературы окружающего воздуха должно быть четко указано на время-токовыхкривых; предпочтительно значение 20 или 40°С.
Реле перегрузки должны бытьработоспособны при температурах окружающего воздуха от минус 5 до плюс 40°С, иизготовитель должен быть в состоянии указать влияние изменений температурыокружающего воздуха на характеристики реле перегрузки.
Контакторы и пускателихарактеризуются типом, номинальными значениями параметров и характеристикамиаппаратов защиты от коротких замыканий (A3КЗ), которые должны обеспечиватьселективность между пускателем и АЗКЗ и достаточную защиту контактора илипускателя от токов короткого замыкания. Эти требования содержатся в 7.2.5.1,7.2.5.2,В.4 настоящего стандарта и в 4.8 ч. 1.
Действителен 4.9 ч. 1.Требования приведены в 7.2.6.
4.10.1 Типы
a) Устройства с выдержкойвремени, например контакторные реле (см. ГОСТР 50030.5.1), применяемые в устройствах управления, или двухпозиционныелогические реле с выдержкой времени (см. ГОСТ 30329/ГОСТ Р 50515).
b) Минимальные устройстватока (минимальные реле тока).
c) Другие устройства дляавтоматического регулирования ускорения:
вольтметрическиерегуляторы,
ваттметрические регуляторы,
тахометрическиерегуляторы.
4.10.2 Характеристики
a) Характеристикиустройств с выдержкой времени:
номинальная выдержкавремени (или диапазон выдержки времени), если она регулируемая;
для устройств с выдержкойвремени, имеющих катушку, номинальное напряжение, если оно отличается отноминального напряжения пускателя.
b) Характеристикиминимальных устройств тока:
номинальный ток (тепловойи/или номинальный кратковременно выдерживаемый ток, по усмотрениюизготовителя);
токовая уставка (илидиапазон уставок), если она регулируемая.
c) Характеристики прочихустройств должны определяться соглашением между изготовителем и потребителем.
С учетом пусковых характеристик(см. 4.3.5.5.3)пусковые автотрансформаторы должны характеризоваться:
номинальным напряжениемавтотрансформатора;
числом отводов, котороеможно использовать для регулирования пусковых значений вращающего момента итока;
пусковым напряжением, т.е. напряжением на выводах отводов, в процентах от номинального напряженияавтотрансформатора;
током, который они могутпроводить установленное время;
номинальным режимомэксплуатации (см. 4.3.4);
способом охлаждения(воздушное, масляное).
Автотрансформаторы могутбыть:
либо встроенными впускатель, и в этом случае при определении номинальных характеристик пускателяследует учитывать результирующее превышение температуры;
либо поставляемымиотдельно, и в этом случае необходимо соглашение между изготовителемавтотрансформатора и изготовителем пускателя относительно рода и размеровсоединительных связей.
С учетом пусковыххарактеристик (см. 4.3.5.5.1)пусковые сопротивления должны определяться:
номинальным напряжениемпо изоляции ротора (Uir)
значением их активногосопротивления;
средним тепловым током,определяемым значением установившегося тока, который сопротивления могутпроводить указанное время;
номинальным режимомэксплуатации (см. 4.3.4);
способом охлаждения(конвекция воздуха, принудительное воздушное, погружение в масло).
Сопротивления могут быть:
либо встроенными впускатель, и в этом случае необходимо ограничивать результирующее превышениетемпературы во избежание повреждения других частей пускателя;
либо поставляемымиотдельно, и в этом случае необходимо соглашение между изготовителямисопротивлений и пускателя относительно рода и размеров соединительных связей.
Изготовителем должна бытьвыдана следующая информация.
5.1.1 Идентификация
a) Наименование илиторговая марка изготовителя.
b) Типовое обозначениеили серийный номер.
c) Обозначение настоящегостандарта, если изготовитель претендует на соответствие ему.
5.1.2 Характеристики, главныеноминальные значения и назначение
d) Номинальные рабочиенапряжения (см. 4.3.1.1).
e) Категория применения иноминальные рабочие токи (или номинальные мощности) при номинальных рабочихнапряжениях аппаратов (см. 4.3.2.5 и 4.4).
f) Значение номинальнойчастоты или номинальных частот, например 50 Гц или 50 Гц/60 Гц, либо указание«постоянный ток» (или обозначение).
g) Номинальный режимэксплуатации с указанием класса повторно-кратковременного режима, если уместно(см. 4.3.4).
Дополнительные параметры
h) Номинальные включающая иотключающая способности. Когда уместно, эти данные можно заменить категориейприменения (см. таблицу 7).
Безопасность и условияустановки
1) Номинальное напряжениепо изоляции (см. 4.3.1.2).
j) Номинальное импульсноевыдерживаемое напряжение (см. 4.3.1.3),когда оно определяется.
k) Код IP для аппаратов в оболочке (см. 7.1.11).
1) Степень загрязнения(см. 6.1.3.2).
m) Номинальный условный токкороткого замыкания (см. 4.3.6), типкоординации контактора или пускателя и тип, номинальный ток и характеристикисвязанного с ним АЗКЗ:
номинальный условный токкороткого замыкания комбинированного или защищенного пускателя и типкоординации (см. 7.2.5.1).
n) Коммутационныеперенапряжения (см. 4.9).
Цепи управления
Следующая информация оцепях управления должна быть нанесена на катушку либо на аппарат:
о) Номинальное напряжениецепи управления (Uc), род тока и номинальнаячастота.
р) Если требуется,номинальное входное напряжение цепи управления (Us).
Системы подачи воздуха впускатели или контакторы, работающие на сжатом воздухе
q) Номинальное входноедавление сжатого воздуха и пределы колебаний этого давления, если ониотличаются от указанных в 7.2.1.2.
Вспомогательные цепи
г) Номинальные параметрывспомогательных цепей (см. 4.6).
Реле и расцепителиперегрузки
s) Характеристики по 4.7.
Дополнительная информациядля контакторов и пускателей некоторых типов
Реостатные роторныепускатели
t) Коммутационная схема.
u) Жесткость пуска (см. 4.3.5.5.1).
v) Время пуска (см. 4.3.5.5.1).
Автотрансформаторныепускатели
w) Одно или несколько значенийноминального пускового напряжения, т. е. напряжения на выводах отводов.
Примечание - Значения могут быть выражены в процентах номинального рабочегонапряжения пускателя.
Вакуумные контакторы ипускатели
х) Максимальнаядопустимая высота над уровнем моря места установки, если она менее 2000 м.
ЭМС
у) Окружающая среда 1 или2 (см. 7.3.1 ч. 1).
z) Особые требования (еслинеобходимо), например экранированные или скрученные провода.
Примечание - Эти провода считают нормальными по условиям монтажа.
Для контакторов, пускателейи реле перегрузки действителен 5.2 ч. 1 со следующими дополнениями.
Характеристики d)-x)(согласно 5.1.2)следует указывать на фирменной табличке, аппарате или приводить в публикацияхизготовителя, характеристики с) и к) предпочтительно маркировать на аппарате.
Действителен 5.3 ч. 1 соследующим дополнением.
Изготовитель обязанпредставлять информацию о мерах, которые должен принимать потребитель в случаекороткого замыкания, и мерах, касающихся ЭМС, которые следует принять поотношению к аппарату, если они необходимы.
Для защищенных пускателей(см. 2.2.8)изготовитель должен также выдать инструкцию по монтажу и прокладке проводов.
Действителен 6 ч. 1 соследующим дополнением.
В отсутствие другихуказаний изготовителя контакторы или пускатели предназначаются для использованияв среде со степенью загрязнения 3 по 6.1.3.2 ч. 1. Однако, в зависимости отмикросреды, могут устанавливаться другие степени загрязнения.
Примечание - Встадии изучения находятся дополнительные требования к материалам и токоведущимчастям по 7.1.1 и 7.1.2 ч. 1. Возможность их применения в настоящем стандартебудет рассмотрена позже.
7.1.1 Материалы
Действителен 7.1.1 ч. 1(см. примечание к 7.1).
7.1.2 Токоведущие части и их соединения
Действителен 7.1.2 ч. 1(см. примечание к 7.1).
7.1.3 Воздушные зазоры и расстояния утечки
Минимальные значения дляконтакторов и пускателей, для которых изготовитель указал значение номинальногоимпульсного выдерживаемого напряжения (Uimp), приведеныв таблицах 13 и 15 ч. 1.
Для контакторов ипускателей с неустановленными изготовителем значениями Uimp рекомендации даны в приложении С.
7.1.4 Орган управления
При ручном управлениидействителен 7.1.4 ч. 1 со следующим дополнением. Ручка управлениякоммутирующего аппарата с ручным управлением комбинированного пускателя должнабыть снабжена висячим замком для запирания в положении отключения.
7.1.4.3 Монтаж:
Органы управления,монтируемые на съемных панелях или открывающихся дверках, должны быть спроектированытак, чтобы после установки панелей или закрытия дверок орган управленияправильно сопрягался с соответствующим механизмом.
7.1.5 Указание положения контактов
7.1.5.1 Указатели
Для пускателей с ручнымуправлением действителен 7.1.5.1 ч. 1.
7.1.5.2 Указание припомощи органа управления
Действителен 7.1.5.2 ч.
1.7.1.6 Дополнительныетребования к безопасности аппаратов, выполняющих функцию разъединения
Действителен 7.1.6 ч. 1для встроенных устройств.
7.1.7 Выводы
Действителен 7.1.7 ч. 1,но со следующим дополнительным требованием.
7.1.7.4 Идентификацияи маркировка выводов
Действителен 7.1.7.4 ч. 1с дополнительными требованиями по приложению А.
7.1.8 Дополнительныетребования к контакторам и пускателям, снабженным нейтральным полюсом
Действителен 7.1.8 ч. 1.
7.1.9 Заземление
Действителен 7.1.9 ч. 1.
7.1.10 Оболочки аппаратов
Действителен 7.1.10 ч. 1со следующими дополнениями.
Смонтированные внутриоболочки пусковые сопротивления должны быть расположены или защищены так, чтобывыделяемое тепло не оказывало вредного воздействия на другие аппараты иматериалы, находящиеся в этой оболочке.
В особом случае длякомбинированных пускателей необходима такая блокировка крышки или дверки, чтобыее невозможно было открыть, если коммутационный аппарат с ручным управлением неразомкнут. Однако можно предусмотреть приспособление для открывания этой дверкиили крышки, когда коммутационный аппарат с ручным управлением находится вовключенном положении, при помощи какого-либо инструмента.
7.1.11Степени защиты контакторов и пускателей в оболочках Действителен 7.1.11 ч. 1.
7.2.1 Рабочие условия
Действителен 7.2.1.1 ч. 1со следующими дополнениями.
7.2.1.1.1 Пускателидолжны быть сконструированы так, чтобы:
a) свободно расцепляться;
b) размыкать контакты привоздействии на предусмотренные приспособления в рабочем положении и в любоймомент на протяжении пуска;
c) не срабатывать принарушении правильного цикла пуска.
7.2.1.1.2Пускатели с входящими в их состав контакторами не должны расцепляться притолчках, вызванных срабатыванием контакторов при испытаниях по 8.3.3.1, после протекания по пускателю номинального токаполной нагрузки при контрольной температуре окружающей среды (т. е. 20°С) идостижения теплового равновесия, при минимальной и максимальной уставках релеперегрузки, если оно регулируемое.
7.2.1.1.5 В многополюсныхаппаратах подвижные контакты, предназначенные для одновременного замыкания илиразмыкания, должны быть механически сблокированы таким образом, чтобы всеполюса включали ток практически одновременно, независимо от использованияручного или автоматического управления.
7.2.1.2Пределы срабатывания контакторов и пускателей с дистанционным управлением
Электромагнитныеконтакторы, автономные или в составе пускателей, должны удовлетворительнозамыкаться при любом входном напряжении цепи управления Us в пределах 85 %-110 % его номинального значения. Если указывается диапазоннапряжения, 85 % его должно использоваться как нижнее значение и 110 % - какверхнее.
Отпадание и полноеразмыкание контакторов должны происходить в пределах 75 %-20 % номинальноговходного напряжения цепи управления Us при переменном токе и в пределах 75 %-10 % при постоянном токе. Еслиуказывается диапазон напряжения, 75 % его должно использоваться как нижнеезначение и 10 % или 20 % (по обстоятельствам) - как верхнее.
Пределы для замыканиядействительны после достижения катушками установившейся температуры принеограниченном приложении 100 % Us и температуре окружающей среды 40 °С.
Пределы для отпаданиядействительны, когда сопротивление цепи катушки эквивалентно достигаемому притемпературе минус 5 °С. Это можно проверить математически, используя величины,полученные при нормальной температуре окружающей среды.
Пределы применимы припостоянном токе и переменном токе используемой частоты.
Электропневматические ипневматические контакторы должны удовлетворительно замыкаться при входномдавлении воздуха в пределах 85 %-110 % номинального и размыкаться в пределах75-10 % номинального давления.
7.2.1.3Пределы срабатывания минимальных реле и расщепителей напряжения Действителен7.2.1.3 ч. 1.
7.2.1.4Пределы срабатывания независимых расщепителей
Действителен 7.2.1.4 ч.1.
7.2.1.5Пределы срабатывания реле и расщепителей тока
7.2.1.5.1Пределы срабатывания реле перегрузки с выдержкой времени при подаче тока во все полюса
Реле должны удовлетворятьтребованиям таблицы 3 при испытаниях, описанных ниже:
a) у реле перегрузки илипускателя, нормально смонтированных в оболочке, при токе, в А разпревышающем уставку, расцепление должно произойти не ранее чем через 2 ч,начиная с холодного состояния, при контрольной температуре окружающего воздухасогласно таблице 3. Если же выводы реле перегрузкидостигают теплового равновесия при испытательном токе менее чем за 2 ч,длительность испытания может соответствовать времени, необходимому длядостижения этого равновесия;
b) когда затем токувеличивается до В-кратного отуставки, расцепление должно происходить ранее чем через 2 ч;
c) реле перегрузки класса10 А, питаемые током, в С разпревышающим уставку, должны расцепляться менее чем через 2 мин, начиная степлового равновесия, при токе, равном уставке, в соответствии с 18.2 ГОСТ28173;
d) реле перегрузки классов 10,20 и 30, питаемые током, в С разпревышающим уставку, должны расцепляться соответственно менее чем через 4, 8или 12 мин, начиная с теплового равновесия, при токе, равном уставке;
e) при токе, в D раз превышающем уставку, расцепление должно происходить в пределах,указанных в таблице 2 для соответствующего класса расцепления, начиная схолодного состояния.
Для реле перегрузки сдиапазоном уставок по току эти пределы срабатывания должны быть действительны,когда реле проводит токи, соответствующие максимальной и минимальной уставкам.
Для некомпенсированныхреле перегрузки зависимость «кратность тока/температура окружающей среды» недолжна превышать 1,2 %/К.
Примечание - Значение 1,2 %/К - характеристика ухудшения качества проводников споливинилхлоридной изоляцией.
Реле перегрузки считаюткомпенсированным, если оно соответствует требованиям таблицы 3 при температуре 20°С и невыходит за пределы, обозначенные на рисунке 7, при других температурах.
7.2.1.5.2Пределы срабатывания трехполюсных тепловых реле при подаче тока на дваполюса
Реле перегрузки илипускатель испытывают нормально смонтированным в оболочке. При подаче на триполюса тока, в А раз превышающего уставку, расцепление должно произойтине ранее чем через 2 ч, начиная с холодного состояния, при температуреокружающего воздуха согласно таблице 4.
Когда затем ток,подаваемый на два полюса (у реле, чувствительного к выпадению фазы, - на полюс,проводящий больший ток), увеличивается до В-кратного от уставки, атретий полюс обесточивается, расцепление должно происходить менее чем за 2 ч.
Эти значениядействительны для всех комбинаций полюсов.
Для реле с регулируемойуставкой по току эти характеристики должны быть действительны, когда релепроводит токи, соответствующие максимальной и минимальной уставкам.
7.2.1.5.3Пределы срабатывания электромагнитных реле перегрузки мгновенного действия
При любых значенияхтоковой уставки электромагнитные реле перегрузки мгновенного действия должнырасцепляться с точностью ±10 % от значения токовой уставки.
Примечание - Электромагнитные реле мгновенного действия, охватываемые настоящимстандартом, не предназначаются для защиты от коротких замыканий.
7.2.1.5.4Пределы осуществления автоматического переключения при помощи минимальныхреле тока:
для пускателей со схемойзвезда-треугольник - со звезды на треугольник и
для автотрансформаторныхпускателей - с пуска на ход.
Наименьший ток отпаданияминимального реле тока должен не более чем в 1,5 раза превышать фактическуютоковую уставку реле перегрузки, действующего при пуске или в схеме звезды.Минимальное реле тока должно быть способно проводить ток любой силы в пределахот наименьшей уставки до тока остановки короткозамкнутого двигателя в пусковомположении или в схеме звезды в течение времени расцепления, определяемого релеперегрузки при наибольшей уставке.
Требования 7.2.2 и7.2.2.1-7.2.2.3 ч. 1 относятся к чистым, новым контакторам и пускателям.
Температура отдельныхчастей контактора или пускателя, замеренная во время испытания, выполненного вусловиях, описанных в 8.3.3.3, не должна быть более установленной в таблице 5 настоящего стандарта и 7.2.2.1 и 7.2.2.2 ч. 1.
Поскольку вавтотрансформаторном пускателе питание автотрансформатора осуществляется толькоповторно-кратковременно, допускается максимальное превышение температурыобмоток трансформатора на 15 К больше указанного в таблице 5,в условиях работы пускателя в соответствии с требованиями 4.3.4 и 4.3.5.5.3.
Примечание - Пределы превышения температуры, предписанныетаблицей 5 настоящего стандарта и 7.2.2.2 ч. 1, действительны только при температуреокружающего воздуха от минус 5 до плюс 40 °С.
Главная цепь контактораили пускателя, проводящая ток во включенном положении, вместе с максимальнымирасцепителями тока, которые могут к ней принадлежать, должна быть способна проводитьбез выхода за пределы, указанные в 7.2.2.1 ч. 1, при испытаниях по 8.3.3.3.4:
у контактора илипускателя, предназначенного для работы в прерывисто-продолжительном режиме, -его условный тепловой ток (см. 4.3.2.1и/или 4.3.2.2);
у контактора илипускателя, предназначенного для работы в продолжительном,повторно-кратковременном или кратковременном режиме, - соответствующийноминальный рабочий ток (см. 4.3.2.5).
7.2.2.5 Цепиуправления
Действителен 7.2.2.5 ч.1.
7.2.2.6 Обмоткикатушек и электромагнитов
7.2.2.6.1Обмотки, предназначенные для работы в продолжительном и 8-часовом режимах
При протекании по главнойцепи максимального тока согласно 7.2.2.4 обмотки катушек, в том числе дляэлектрических клапанов электропневматических контакторов или пускателей, должнывыдерживать под непрерывной нагрузкой и при номинальной частоте (если уместно)максимальное номинальное входное напряжение цепи управления без превышениятемпературы свыше значений, указанных в таблице 5 настоящегостандарта и 7.2.2.2 ч. 1.
7.2.2.6.2Обмотки, предназначенные для работы в повторно-кратковременном режиме
При отсутствии тока вглавной цепи обмотки катушек должны выдерживать при номинальной частоте (еслиуместно) максимальное номинальное входное напряжение цепи управления,приложенное согласно таблице 6 в зависимости от классаповторно-кратковременного режима, без превышения температуры свыше значений,указанных в таблице 5 настоящего стандарта и 7.2.2.2 ч. 1.
Обмотки со специальныминоминалами следует испытывать в рабочих условиях, соответствующих самомужесткому режиму из тех, для которых они предназначены, а их номинальныехарактеристики должны быть указаны изготовителем.
Примечание - К таким обмоткам могутотноситься катушки пускателей, находящиеся под напряжением только в пусковой период, катушкирасцепления запираемых контакторов и некоторые катушки электромагнитныхклапанов, предназначенных для управления пневматическими контакторами илипускателями.
7.2.2.7Вспомогательные цепи Действителен 7.2.2.7 ч. 1.
7.2.3 Электроизоляционные свойства
Контактор или пускательдолжен быть способен выдержать испытания электроизоляции по 8.3.3.4.
7.2.4 Требования к работоспособности в условиях нормальнойнагрузки и перегрузки
Требования кхарактеристикам в условиях нормальной нагрузки и перегрузки согласно 4.3.5приведены в 7.2.4.1, 7.2.4.2 и 7.2.4.4.
7.2.4.1Включающая и отключающая способности
Контактор или пускательдолжен быть способен безотказно включать и отключать токи в условиях, указанныхв таблице 7, в зависимостиот требуемой категории применения и предписанного числа срабатываний по 8.3.3.5.
Не допускаются превышениявремени обесточивания и протекания тока, приведенные в таблицах 7 и 7а.
Время обесточивания ссогласия изготовителя можно сокращать.
7.2.4.2Условная работоспособность Действителен 7.2.4.2 ч. 1 со следующимдополнением.
Контакторы или пускателидолжны быть способны безотказно включать и отключать токи в условиях,соответствующих таблице 8, взависимости от требуемой категории применения и числа циклов оперированиясогласно 8.3.3.6.
7.2.4.3 Износостойкость
Действителен 7.2.4.3 ч. 1со следующими дополнениями.
7.2.4.3.1 Механическаяизносостойкость
Механическуюизносостойкость контактора или пускателя проверяют при специальном испытании.Рекомендации по проведению этого испытания содержатся в приложении В.
7.2.4.3.2 Коммутационнаяизносостойкость
Коммутационнуюизносостойкость контактора или пускателя проверяют при специальном испытании.Рекомендации по проведению этого испытания содержатся в приложении В..
7.2.4.4Стойкость контакторов к токам перегрузки
Контакторы категорииприменения АС-3 или АС-4 должны выдерживать токи перегрузки, указанные втаблице 9, согласно 8.3.5.
Примечание - Испытание охватывает также режимы, в которыхток менее указанного в таблице 9, а испытание длится более 10 с, если непревышается значение I2t.
7.2.5 Координация с аппаратами защиты от короткихзамыканий
Номинальный условный токкороткого замыкания контакторов и пускателей, защищенных одним или несколькимиаппаратами защиты от коротких замыканий (АЗКЗ), комбинированных пускателей изащищенных пускателей следует проверять в процессе испытаний на короткоезамыкание согласно 8.3.4.Такие испытания обязательно проводятся в следующих случаях:
a) при соответствующемзначении ожидаемого тока по таблице 9(испытательным током r) и
b) при номинальномусловном токе короткого замыкания Iq, если 1q, >r. Номинальныехарактеристики АЗКЗ должны соответствовать любому данному номинальному
рабочему току,номинальному рабочему напряжению и категории применения.
Допускается координациядвух типов - 1 или 2. Условия испытания для случаев а) и b) содержатся в 8.3.4.2.1 и 8.3.4.2.2.
Координация типа 1требует, чтобы в условиях короткого замыкания контактор или пускатель несоздавали опасности для людей или оборудования, хотя они могут оказатьсянепригодными для дальнейшей эксплуатации без ремонта и замены частей.
Координация типа 2требует, чтобы в условиях короткого замыкания контактор или пускатель
не создавали опасностидля людей или оборудования и оставались пригодными для дальнейшей эксплуатации.Возможность сваривания контактов допускается, и в этом случае изготовительдолжен рекомендовать меры по обслуживанию аппаратов.
Примечание - Применение АЗКЗ, не соответствующих рекомендациям изготовителя, можетпривести к нарушению координации.
7.2.5.2 Координация по току пересечения междупускателем и присоединенным АЗКЗ Координацию проверяют специальнымиспытанием согласно В.4.
7.2.6 Коммутационные перенапряжения
Пункт 7.2.6 ч. 1действителен для контакторов и пускателей, для которых изготовитель указалзначение номинального импульсного выдерживаемого напряжения Uimp. Пригодныедля этого испытательные цепи и методы измерения находятся в стадии изучения.
7.2.7 Дополнительные требования к комбинированным изащищенным пускателям, пригодным для разъединения
В стадии изучения.
Действителен 7.3.1 ч. 1со следующим дополнением.
Испытания магнитным полемпромышленной частоты не требуются, т. к. аппараты естественно подвергаютсявоздействиям таких полей. Невосприимчивость доказывается успешным прохождениемиспытаний на работоспособность (см. 8.3.3.5 и 8.3.3.6).Этим аппаратам присуща чувствительность к кратковременным понижениям напряженияи перерывам питания цепи управления; реагировать они должны в пределах,указанных в 7.2.1.2.Проверку осуществляют испытанием на пределы срабатывания, указанные в 8.3.3.2.
7.3.2 Невосприимчивость
7.3.2.1 Аппараты, несодержащие электронных цепей
Действителен 7.3.2.1 ч. 1
7.3.2.2Аппараты, содержащие электронные цепи
Действителен 7.3.2.2 ч.1.
Результаты испытаний указывают, используя критерии работоспособности поГОСТ Р 51317.4. Для удобства критерии работоспособности приведены ниже и болееподробно описаны в таблице 10.
| Критерий работоспособности | Результаты испытаний |
| 1 | Нормальная работа в указанных пределах |
| 2 | Временное ухудшение или самовосстанавливающаяся потеря функции или работоспособности |
| 3 | 3 Временное ухудшение или потеря функции или работоспособности, требующие вмешательства оператора или перенастройки системы. Нормальные функции должны восстанавливаться простым вмешательством, например ручным возвратом или повторным включением. Не должно быть поврежденных компонентов |
7.3.3Излучение
Уровень жесткости,требующийся для окружающей среды 1, перекрывает уровень, требующийся для среды2.
Аппараты, на которыераспространяется настоящий стандарт, не образуют гармоник значительного уровня,поэтому испытаний на гармоники не требуется.
7.3.3.1 Аппараты, несодержащие электронных цепей
Действителен 7.3.3.1 ч. 1со следующим дополнением.
Аппараты, содержащиетолько такие компоненты, как диоды, варисторы, резисторы или конденсаторы, испытыватьне требуется (например, ограничители импульсных перенапряжений).
7.3.3.2 Аппараты,содержащие электронные цепи
Действителен 7.3.3.2 ч. 1со следующим дополнением.
Испытания нарадиочастотные излучения требуются только для аппаратов, содержащих цепи сосновной коммутационной частотой выше 9 кГц, например вибропреобразователей иливысокочастотных часов микропроцессоров.
8.1.1 Общие положения
Действителен 8.1.1 ч. 1.
Типовые испытанияпредназначены для проверки соответствия настоящему стандарту конструкцииконтакторов и пускателей всех типов. Они предполагают проверку:
a) пределов превышениятемпературы (8.3.3.3);
b) электроизоляционныхсвойств (8.3.3.4);
c) номинальной включающейи отключающей способностей (8.3.3.5);
d) способности к переключениюи изменению направления вращения, когда уместно (8.3.3.58.3.3.5);
e) условнойработоспособности в процессе эксплуатации (8.3.3.6);
f) срабатывания и его пределов(8.3.3.1 и 8.3.3.2);
g) стойкости контакторов ктокам перегрузки (8.3.5);
h) работоспособности вусловиях короткого замыкания (8.3.4);
i) механических свойстввыводов (8.2.4 ч. 1);
j) степени защиты контакторови пускателей в оболочках (приложение С ч. 1);
к) испытания на ЭМС, гдеони требуются (8.4).
8.1.3 Контрольныеиспытания (8.3.6)
Пункт 8.1.3 ч. 1действителен, когда вместо контрольных не проводятся выборочные испытания (см.8.1.4).
Контрольные испытанияконтакторов и пускателей предполагают проверку:
срабатывания и егопределов (8.3.6.2);
электроизоляционныхсвойств (8.3.6.3).
8.1.4 Выборочные испытания (8.3.6))
Выборочные испытанияконтакторов и пускателей предполагают проверку:
срабатывания и егопределов (8.3.6.2);
электроизоляционныхсвойств (8.3.6.3).
Действителен 8.1.4 ч. 1со следующим дополнением.
Изготовитель может посвоему усмотрению проводить выборочные испытания вместо контрольных. Выборкадолжна соответствовать или превышать следующие требования ГОСТР 50779.71 (см. таблицу II-А -Одноступенчатые выборочные планы при нормальном контроле):
выборка на основе AQL < 1;
приемочное число Ас= 0 (нет дефектов);
браковочное число Re = 1 (при одном дефекте проверяют всю партию).Выборки берут с регулярными интервалами из каждой отдельной партии.
Могут использоватьсяальтернативные статистические методы, которые в части вышеуказанных требованийобеспечивают соответствие ГОСТР 50779.71.
Выборочные испытания дляпроверки воздушных зазоров по 8.3.3.4.3 ч. 1находятся в стадии изучения.
8.1.5 Специальные испытания
К специальным относятсяиспытания на механическую и коммутационную износостойкость и проверкакоординации по току пересечения между пускателем и связанным с ним АЗКЗ (см.приложение В).
Действителен 8.2 ч. 1(см., однако, примечание к 7.1).
Испытания каждой группывыполняются на новой выборке.
1 При согласииизготовителя на одной выборке может быть выполнено несколько или все группыиспытаний. Однако испытания должны выполняться в последовательности, указаннойдля каждого образца.
2 Некоторыеиспытания включаются в группы только для уменьшения количества необходимыхвыборок, и их результаты не сказываются на результатах предшествующих илипоследующих испытаний группы. Поэтому для удобства испытаний или подоговоренности с изготовителем эти испытания могут проводиться на отдельныхновых выборках и не входить в соответствующую группу. Это применимо только кследующим испытаниям:
проверка расстоянийутечки согласно 8.3.3.4.1,перечисление 7 ч. 1;
механическиесвойства выводов согласно 8.2.4 ч. 1;
степени защитыоборудования в оболочках согласно приложению С ч. 1.
Последовательностьиспытаний должна быть следующей.
a) Группа 1:
(i) проверка превышения температуры (см. 8.3.3.3);
(ii) проверка срабатывания и его пределов (см. 8.3.3.1 и 8.3.3.2);
(iii) проверка электроизоляционных свойств (см. 8.3.3.4).
b) Группа 2:
(i) проверка номинальной включающей и отключающейспособностей, а также способностей к переключению источников питания иизменению направления вращения, когда уместно (см. 8.3.3.5);
(ii) проверка условной работоспособности в условияхэксплуатации (см. 8.3.3.6).
c) Группа 3 - проверкаработоспособности в условиях короткого замыкания (см. 8.3.4).
d) Группа 4 (только дляконтакторов) - проверка стойкости к токам перегрузки (см. 8.3.5).
e) Группа 5:
(i) проверка механических свойств выводов (см. 8.2.4ГОСТР 50030.1);
(ii) проверка степеней защиты контакторов ипускателей в оболочках (см. приложение С ч. 1).
При любом из этихиспытаний не допускаются отказы.
Действителен 8.3.2 ч. 1со следующим дополнением.
Если не оговорено иное всоответствующем пункте испытаний, вращающий момент при затягивании соединенийдолжен указываться изготовителем, или, если он не указан, соответствоватьданным таблицы 4 ч. 1.
8.3.3 Работоспособность в условиях отсутствия нагрузки,нормальной нагрузки и перегрузки
Следует проверятьсрабатывание контакторов и пускателей согласно требованиям 7.2.1.1.2.
При проверкенечувствительности пускателя к срабатыванию контактора следует пропускать черезпускатель ток до достижения установившейся температуры согласно 7.2.2 и триждыприводить в действие контактор в нормальном коммутационном цикле безпреднамеренной паузы между срабатываниями. Срабатывание контактора не должноприводить к расцеплению пускателя.
Если реле перегрузкиснабжено комбинированным механизмом отключения и взвода, следует при замкнутомконтакторе воздействовать на механизм взвода и тем самым вызвать отпаданиеконтактора. Если реле перегрузки снабжено только механизмом взвода илираздельными механизмами отключения и взвода, следует при замкнутом контакторе имеханизме в положении взвода воздействовать на механизм расцепления и тем самымвызвать размыкание контактора. Эти испытания служат для проверки невозможностипрепятствовать расцеплению при перегрузке путем удержания механизма в положениивзвода.
Реостатные роторныепускатели подлежат испытаниям с целью проверки соответствия временной уставкиреле с выдержкой времени и калибровки любых других аппаратов, используемых длярегулирования частоты пуска, пределам, указанным изготовителем.
Пусковые сопротивленияследует проверять в каждой секции на соответствие указанным значениям сточностью ±10 %.
Следует удостовериться,что коммутационные аппараты в цепи ротора отсекают сопротивления каждой секциив правильной последовательности.
Следует также убедиться,что при разомкнутой цепи напряжения на выводах отводов автотрансформаторасоответствуют проектным значениям, и как в положении пуска, так и во включенномположении соблюдается правильная последовательность фаз на выходных выводахдвухступенчатого автотрансформаторного пускателя.
8.3.3.2.1 Аппараты сдистанционным управлением
Контакторы и пускателиподлежат испытанию на работоспособность согласно требованиям 7.2.1.2.
a) Срабатываниеминимальных реле и расцепителей напряжения
Минимальные реле ирасцепители напряжения подлежат испытаниям на соответствие требованиям 7.2.1.3.Каждый предел срабатывания должен быть проверен трижды.
При испытаниях наотпадание следует приблизительно в течение 1 мин равномерно понижать напряжениеот номинального до нулевого.
b) Независимыерасцепители
Независимые расцепителиподлежат испытаниям на соответствие требованиям 7.2.1.4. Их срабатываниеследует проверять при 70 % и 110 % номинального напряжения во всех рабочихположениях пускателя.
c) Тепловые иэлектромагнитные с выдержкой времени реле перегрузки
Реле перегрузки должныбыть соединены с пускателями проводниками, соответствующими таблицам 9-11 ч. 1,для проведения испытательных токов, равных:
100 % токовойуставки реле перегрузки - для реле перегрузки класса расцепления 10 А;
125 % токовой уставкиреле перегрузки - для реле перегрузки классов расцепления 10, 20, 30 и для релеперегрузки с максимальным временем расцепления по установленной характеристикеболее 30 с (см. 4.7.3).
Тепловые иэлектромагнитные с выдержкой времени реле перегрузки при питании всех полюсовдолжны быть испытаны по 7.2.1.5.1.Кроме того, следует проверить характеристики по 7.2.1.5.1испытаниями при температурах минус 5, плюс 20 и плюс 40 °С.
Трехполюсные тепловыереле перегрузки при питании только двух полюсов подлежат испытаниям по 7.2.1.5.2при всех комбинациях полюсов и при максимальной и минимальной токовых уставкахдля реле с регулируемой уставкой.
d) Электромагнитные релеперегрузки мгновенного действия
Каждое реле следуетиспытывать отдельно. Протекающий через реле ток следует увеличивать соскоростью, дающей возможность снимать точные показания. Значения должнысоответствовать 7.2.1.5.3.
e) Минимальные реле токав автоматических переключателях питания Пределы срабатывания должны проверятьсяпо 7.2.1.5.4.
8.3.3.3.1 Температураокружающего воздуха
Действителен 8.3.3.3.1 ч.1.
8.3.3.3.2 Измерениетемпературы частей контакторов и пускателей
Действителен 8.3.3.3.2 ч.1.
8.3.3.3.3 Превышениетемпературы частей контакторов и пускателей
Действителен 8.3.3.3.3 ч.1.
8.3.3.3.4 Превышениетемпературы главной цепи
Действителен 8.3.3.3.4 ч.1 со следующими дополнениями.
Нагрузка главной цепидолжна соответствовать 7.2.2.4.
Все вспомогательные цепи,нормально проводящие ток, должны обтекаться их максимальным номинальным рабочимтоком (см. 4.6), а в цепи управления следуетподавать их номинальное напряжение.
Пускатель должен бытьоснащен реле перегрузки, соответствующим 4.7.4 ивыбираемым, как описано ниже:
нерегулируемое реле -токовая уставка должна равняться максимальному рабочему току пускателя, ииспытание должно проводиться при этом токе;
регулируемое реле -максимальная токовая уставка должна быть ближайшей к максимальному рабочемутоку пускателя, но не превышать его. Для испытаний должно использоваться релеперегрузки с токовой уставкой, ближайшей к максимуму диапазона.
Примечание - Описанный выше метод выбора долженгарантировать, что превышение температуры присоединенных на месте установкивыводов реле перегрузки и рассеиваемая мощность пускателя окажутся не меньшевозможных при любой комбинации реле и контактора. В случаях, когда влияние релеперегрузки на эти параметры незначительно (например, при использованииполупроводниковых реле перегрузки), испытательный ток должен всегда равнятьсямаксимальному рабочему току пускателя.
8.3.3.3.5Превышение температуры цепей управления
Действителен 8.3.3.3.5 ч. 1со следующим дополнением.
Превышение температурыследует измерять во время испытания по 8.3.3.3.4.
8.3.3.3.6 Превышениетемпературы катушек и электромагнитов
Действителен 8.3.3.3.6 ч.1 со следующими дополнениями.
a) Электромагнитыконтакторов или пускателей, предназначенных для эксплуатации в продолжительномили 8-часовом режимах, подлежат только испытаниям по 7.2.2.6.1при протекании по главной цепи во время испытания соответствующего номинальноготока. Превышение температуры следует измерять во время испытания по 8.3.3.3.4.
b) Электромагнитыконтакторов или пускателей, предназначенных для эксплуатации вповторно-кратковременном режиме, подлежат описанному выше испытанию, а такжепредписанному для соответствующего класса режима испытанию по 7.2.2.6.2при обесточенной главной цепи.
c) Обмотки соспециальными номиналами (для кратковременного и периодического режимовэксплуатации) подлежат испытанию по 7.2.2.6.3при обесточенной главной цепи.
8.3.3.3.7 Превышениетемпературы вспомогательных цепей Действителен 8.3.3.3.7 ч. 1 со следующимдополнением.
Превышение температурыследует измерять во время испытания по 8.3.3.3.4.
8.3.3.3.8 Превышениетемпературы пусковых сопротивлений в реостатных роторных пускателях
Превышение температуры сопротивленийне должно выходить за пределы, указанные в таблице 3 ч. 1, при эксплуатациипускателя в его номинальном режиме (см. 4.3.4) и в соответствии сего пусковыми характеристиками (см. 4.3.5.5.1).
Ток, протекающий покаждой секции сопротивлений, должен быть термически эквивалентен току во времяпуска, когда коммутируемый двигатель работает с максимальным пусковым вращающиммоментом и при номинальном времени пуска пускателя (см. 4.3.4 и 4.3.5.5.1);на практике возможно использование тока Iт.
Пусковые операции должныбыть равномерно распределены во времени соответственно числу пусков в час.
Превышение температурыоболочек и выходящего их них воздуха не должно выходить за пределы, указанные втаблице 3 ч. 1.
Примечание - Практически невозможно проверитьработоспособность пусковых сопротивлений во всех комбинациях мощности двигателяи напряжения, и тока ротора; требуется только проведение достаточного числа испытанийдля доказательства путем интерполяции или дедукции соответствия настоящемустандарту.
8.3.3.3.9Превышение температуры автотрансформатора в двухступенчатыхавтотрансформаторных пускателях
Температураавтотрансформатора не должна превышать значений, указанных в таблице 5, болеечем на 15 % (см. 7.2.2) и предписанных таблицей 3 ч. 1, когда пускательработает в своем номинальном режиме (см. 4.3.4).
Ток, протекающий покаждой обмотке автотрансформатора, должен быть термически эквивалентен току приработе коммутируемого двигателя на максимальном пусковом токе при номинальномвремени пуска (см. 4.3.5.5.3);предполагается, что это состояние достигается, когда ток, отдаваемыйтрансформатором во время пуска, равен максимальному пусковому току по 4.3.5.5.3,умноженному на
Циклы оперирования должныбыть равномерно распределены во времени соответственно числу пусков в час (см. 4.3.4.3).
После двухпоследовательных циклов оперирования (см. 4.3.4.3)температура автотрансформатора может превышать максимальные значения, указанныев 7.2.2, но без повреждения автотрансформатора.
В случае применения автотрансформаторас несколькими группами отводов испытанию должны подвергаться отводы снаибольшими потерями мощности в трансформаторе в течение времени, достаточногодля достижения установившегося значения превышения температуры.
Для облегчения этогоиспытания двигатель можно заменить импедансами, соединенными в схему звезды.
8.3.3.4Электроизоляционные свойства
Испытание следуетпроводить:
по 8.3.3.4 ч. 1, еслиизготовитель указал значение номинального импульсного выдерживаемого напряженияUimp (см. 4.3.1.3);
по 8.3.3.4.1-8.3.3.4.4,если значение Uimp не указано, и для проверки электрической прочности изоляции согласносоответствующим пунктам настоящего стандарта.
Аппараты, пригодные дляразъединения, следует испытывать по 8.3.3.4 ч. 1 при значении испытательногонапряжения согласно таблице 14 ч. 1 и значении Uimp, указанномизготовителем. Это требование не относится к проверке электрической прочностиизоляции в группах испытаний.
Для аппаратов, непригодных для разъединения, испытаний для проверки импульсного выдерживаемогонапряжения между разомкнутыми контактами не требуется.
8.3.3.4.1Состояние контактора или пускателя, подлежащего испытанию
Испытаниям изоляциидолжны подвергаться контакторы или пускатели, смонтированные как в условияхэксплуатации, с внутренними соединениями, чистые и сухие.
Если основание контактораили пускателя выполнено из изоляционного материала, во всех точках креплениясоответственно условиям нормального монтажа контактора или пускателя следуетпоместить металлические части и рассматривать их как часть корпуса контактораили пускателя. Если контактор или пускатель применяется в изоляционнойоболочке, ее следует покрыть снаружи металлической фольгой, присоединенной ккорпусу.
Если электрическаяпрочность изоляции контактора или пускателя зависит от обмотки проводовизоляционной лентой или использования специальной изоляции, необходимопредусмотреть такую обмотку или специальную изоляцию также на время испытаний.
8.3.3.4.2 Подача испытательногонапряжения
Если в цепях контактораили пускателя имеются такие устройства, как двигатели, контрольно-измерительныеприборы, щелчковые выключатели и полупроводниковые приборы, по их техническимусловиям подлежащие испытаниям на электроизоляционные свойства при более низкихиспытательных напряжениях, чем указанные в 8.3.3.4.3, их поусмотрению изготовителя можно отсоединить, прежде чем испытывать контактор илипускатель.
a) Главная цепь
При проведении этихиспытаний все цепи управления и вспомогательные цепи, нормально неприсоединяемые к главной цепи, должны быть соединены с корпусом. Испытательноенапряжение следует подавать в течение 1 мин:
1) при замкнутых главныхконтактах:
между всеми находящимися поднапряжением частями всех полюсов, соединенными между собой, и корпусомконтактора или пускателя,
между каждым из полюсов ивсеми остальными полюсами, присоединенными к корпусу контактора или пускателя;
2) при разомкнутыхглавных контактах:
между всеми находящимисяпод напряжением частями всех полюсов, соединенными между собой, и корпусомконтактора или пускателя,
между выводами однойстороны, соединенными между собой, и выводами другой стороны, соединеннымимежду собой.
b) Цепи управления ивспомогательные цепи
При проведении этихиспытаний главную цепь следует присоединить к корпусу. Испытательное напряжениеследует подавать в течение 1 мин:
1) между всемисоединенными между собой цепями управления и вспомогательными цепями, нормальноне подключаемыми к главной цепи, и корпусом контактора или пускателя;
2) когда уместно, междукаждой частью цепей управления и вспомогательных цепей, которую в нормальныхусловиях эксплуатации можно отсоединить от других частей, и всеми остальнымичастями, соединенными между собой.
8.3.3.4.3Значение испытательного напряжения
Испытательное напряжениедолжно иметь практически синусоидальную форму волны и частоту от 45 до 65 Гц.
Источник испытательногонапряжения должен быть способен давать ток короткого замыкания послерегулировки соответственно испытательному напряжению, замеренному наиспытательной стороне в отсутствие нагрузки, составляющий минимум 0,2 А.Расцепитель при его наличии не должен расцепляться при токе менее 0,1 А.
Значение одноминутногоиспытательного напряжения в сухой среде должно быть следующим:
a) для главной цепи ицепей управления, и вспомогательных цепей, не охватываемых подпунктом b), - согласно таблице 11;
b) для цепей управления ивспомогательных цепей, по указанию изготовителя непригодных для присоединения кглавной цепи:
1000 В - если номинальноенапряжение по изоляции Ui непревышает 60 В,
2Ui+ 1000В с минимумом 1500 В - если номинальное напряжение по изоляции Ui превышает 60 В.
Результаты испытаниясчитают положительными при отсутствии пробоя или перекрытия.
8.3.3.5Включающая и отключающая способности
Действителен 8.3.3.5 ч. 1со следующими дополнениями.
8.3.3.5.1 Общиеусловия испытаний
Испытания должны бытьвыполнены в рабочих условиях по таблице 7без отказов (см. 8.3.3.5.5 f).
При испытаниях только навключение и/или на комбинированное включение - отключение (см. сноску 9 к таблице 7) входное напряжениецепи управления должно равняться ПО % Us для 50 % всех циклов оперирования и 85 % Us - для остальных циклов.
При всех прочихиспытаниях на включение - отключение входное напряжение цепи управления должноравняться 100 % Us.
Соединения с главнойцепью должны быть аналогичны предусмотренным для использования в условияхэксплуатации контактора или пускателя. При необходимости или для удобствапитание цепей управления и вспомогательных цепей, в частности, катушкиконтактора или пускателя, может осуществляться от независимого источника. Такойисточник должен обеспечивать ток такого же рода и напряжения, как предусмотренов условиях эксплуатации.
При проведении испытанийна номинальную включающую и отключающую способности можно замкнуть накороткореле перегрузки и АЗКЗ.
8.3.3.5.2Испытательная цепь Действителен 8.3.3.5.2 ч. 1.
8.3.3.5.3 Характеристикивосстанавливающегося напряжения
Для категорий примененияАС-2-АС-4, АС-8а и АС-8Ь (см. таблицу 1)действителен 8.3.3.5.3 ч. 1.
При испытаниях только навключающую способность (категории АС-3 и АС-4) не требуется регулироватькоэффициент или частоту колебаний.
8.3.3.5.4 Коммутационныеперенапряжения Действителен 8.3.3.5.4 ч. 1 со следующим дополнением.
Коммутационныеперенапряжения следует проверять у многополюсных аппаратов на выходной сторонемежду фазами, у однополюсных - на выводах нагрузки. Методика испытанийнаходится в стадии изучения.
8.3.3.5.5Номинальная включающая и отключающая способности
Если контактор впускателе самостоятельно удовлетворяет требованиям подпункта а) для даннойкатегории применения пускателя, этот пускатель испытывать не требуется.
a) Номинальная включающаяи отключающая способности контакторов
Контактор должен включатьи отключать ток в соответствии со своей категорией применения на протяжениичисла циклов оперирования согласно таблице 7. См. также нижеследующий подпункт d) для реверсивных контакторов.
Контакторы категорийприменения АС-3 и АС-4 должны подвергаться только 50 включениям с последующими50 включениями и отключениями.
b) Номинальная включающаяи отключающая способности пускателей прямого действия и с двумя направлениямивращения (АС-3), а также коммутационных аппаратов цепи статора реостатныхроторных пускателей (АС-2)
Пускатель должен включатьи выключать ток соответственно своей категории применения на протяжении числациклов оперирования, указанного в таблице 7.
Пускатели категорииприменения АС-3 должны подвергаться только 50 включениям с последующими 50включениями и отключениями.
c) Номинальная включающая иотключающая способности и способность к переключению источников питанияпускателей со схемой звезда-треугольник (АС-3) и двухступенчатыхавтотрансформаторных пускателей
Пускатель должен включатьи выключать токи соответственно своей категории применения, указанные в таблице7.
Вначале пускатели впусковом положении и во включенном положении или в схеме треугольник должныподвергнуться только 50 включениям, тогда как отключение производится отдельнымкоммутационным аппаратом.
Затем пускатель долженподвергнуться 50 включениям и отключениям. Каждый цикл оперирования долженсостоять из:
включения тока в пусковомположении или в схеме звезда;
отключения тока впусковом положении или в схеме звезда;
включения тока вовключенном положении или в схеме треугольник;
отключения тока вовключенном положении или в схеме треугольник;
паузы.
Цепь нагрузки должна бытьподключена к пускателю аналогично обмоткам двигателя. Номинальный рабочий токпускателя (1е) - это ток во включенном положении или в схеметреугольник.
Примечание - У пускателей со схемой звезда - треугольникважно измерять испытательные токи в схемах звезда и треугольник, поскольку накоэффициент трансформации заметно влияет входное полное сопротивление.
Еслиу трансформатора более одного выходного напряжения, его следует присоединитьтак, чтобы обеспечить наибольшее пусковое напряжение.
Время протекания тока впусковом и включенном положениях, а также время обесточивания должнысоответствовать таблице 7.
d) Номинальная включающая иотключающая способности пускателей прямого действия и реверсивных пускателей(АС-4)
Пускатели должны включатьи выключать токи, указанные в таблице 7.
Вначале должны бытьвыполнены только 50 включений с отключением тока отдельным коммутационнымаппаратом, а затем 50 включений и отключений.
Цепь нагрузки должна бытьподключена к пускателю аналогично обмоткам двигателя.
У пускателей, состоящихиз двух контакторов, оба контактора А и В следует использовать и соединить, какв нормальных условиях эксплуатации. Каждый цикл из 50 срабатываний долженсостоять из:
замыкания А - размыканияА - замыкания В - размыкания В - паузы.
Переключение с«размыкания А» на «замыкание В» должно осуществляться настолько быстро,насколько допускает нормальная система управления.
Следует использоватьмеханическую или электрическую блокировки, предусмотренные в пускателе иливозможные при соединении контакторов в реверсивном устройстве.
Если реверсирующая схематакова, что возможно одновременное питание обоих контакторов, следует выполнитьеще 10 дополнительных циклов с одновременным питанием.
e) Номинальная включающаяи отключающая способности коммутационных аппаратов в цепи ротора реостатногороторного пускателя
Включающую и отключающуюспособности коммутационных аппаратов в цепи ротора следует проверять согласно8.3.3.5.5 b) для категории примененияАС-2, где Ie = Ier (максимальный номинальный ток ротора, на который рассчитан пускатель); Ue = Uer (номинальное рабочее напряжение ротора), a U/Ue должно равняться 0,8. Коэффициент мощности должен составлять 0,95. Припроведении этих испытаний пусковые сопротивления можно отсоединить, а испытанияпускателей с более чем двумя ступенями следует проводить поочередно на каждомкоммутационном аппарате. Поскольку у пускателей с более чем двумя ступенямикоммутационные аппараты в цепи ротора не отключают и не включают ток при полномнапряжении ротора, испытательное напряжение можно снизить пропорциональносоотношению
Коммутируемое пусковое сопротивление
Полное пусковое сопротивление
Есликонтактор присоединен так, что выключатель в цепи статора разрывает цепь доразмыкания коммутационных аппаратов в цепи ротора, проверять отключающуюспособность не требуется.
Для коммутационныхаппаратов в цепи ротора, удовлетворяющих приведенным требованиям,дополнительные испытания не нужны.
f) Поведение и состояние контактораили пускателя во время и после испытаний на включающую и отключающуюспособности, переключение и реверсирование.
Во время испытаний впределах указанной включающей и отключающей способностей по 8.3.3.5 и проверкиусловной работоспособности в процессе эксплуатации по 8.3.3.6.1-8.3.3.6.6 недопускаются затяжка дуги, перекрытие между полюсами, расплавление плавкогоэлемента в цепи заземления (см. 8.3.3.5.2) и сваривание контактов.
При воздействии наконтактор или пускатель соответствующим методом управления контакты должныработать.
8.3.3.6Работоспособность в процессе эксплуатации
Действителен 8.3.3.6 ч. 1со следующими дополнениями.
Испытания на условнуюработоспособность предназначаются для проверки способности контактора илипускателя удовлетворять требованиям таблицы 8.
Соединения с главнойцепью должны быть аналогичны предусмотренным для использования в процессеэксплуатации контактора или пускателя.
При проведении этихиспытаний можно замкнуть накоротко реле перегрузки и АЗКЗ пускателя.
Можно использоватьиспытательную цепь по 8.3.3.5.2,а нагрузку следует отрегулировать по 8.3.3.5.3.
Напряжение цепиуправления должно составлять 100 % ее номинального входного напряжения.
Если контактор впускателе самостоятельно удовлетворяет требованиям 8.3.3.6.1 для категорииприменения данного пускателя, испытывать пускатель не требуется.
8.3.3.6.1 Условнаяработоспособность контакторов
Контактор должен включатьи отключать ток соответственно его категории применения на протяжении числациклов оперирования по таблице 8.См. также 8.3.3.6.4.
8.3.3.6.2 Условнаяработоспособность пускателей прямого действия и с двумя направлениями вращения(АС-3) и коммутационных аппаратов в цепи статора реостатных роторных пускателей(АС-2)
Пускатель должен включатьи отключать ток соответственно его категории применения на протяжении числациклов оперирования по таблице 8.
8.3.3.6.3 Условнаяработоспособность пускателей со схемой звезда - треугольник (АС-3) идвухступенчатых автотрансформаторных пускателей (АС-3)
Пускатель должен включатьи отключать ток соответственно его категории применения на протяжении числациклов оперирования по таблице 8.
Методика испытания должнасоответствовать 8.3.3.5.5с), за исключением выполнения только 50 включений.
8.3.3.6.4 Условнаяработоспособность пускателей прямого действия и реверсивных (АС-4)
Пускатель должен включатьи отключать ток соответственно его категории применения на протяжении числациклов оперирования по таблице 8.
Методика испытания должнасоответствовать 8.3.3.5.5d), за исключением выполнения только 50 включений и10 дополнительных циклов одновременного питания.
8.3.3.6.5 Условнаяработоспособность коммутационных аппаратов в цепи ротора реостатного роторногопускателя
Условнаяработоспособность коммутационных аппаратов в цепи ротора должна проверятьсясогласно 8.3.3.6.1 для категории АС-2 по таблице 8.
Методика испытания должнасоответствовать 8.3.3.5.5е).
8.3.3.6.6 Поведениеконтактора или пускателя во время и состояние после испытаний на условнуюработоспособность
Должны быть выполненытребования 8.3.3.5.5f), и следует проверить электроизоляционныесвойства контактора или пускателя путем испытания электрической прочности егоизоляции практически синусоидальным испытательным напряжением, равнымудвоенному номинальному рабочему напряжению, но не менее 1000 В. Испытательноенапряжение должно подаваться 1 мин по 8.3.3.4.2 а) 1).
8.3.4Работоспособность в условиях короткого замыкания. В настоящем пунктеопределяются условия испытаний для проверки соответствия требованиям 7.2.5.1. Специфические требования, относящиеся к методикеиспытания, циклам испытаний, состоянию аппаратов после испытаний и типамкоординации, содержатся в 8.3.4.1 и 8.3.4.2.
8.3.4.1 Общие условияиспытаний на короткое замыкание
8.3.4.1.1 Общиетребования к испытаниям на короткое замыкание Действителен 8.3.4.1.1 ч. 1.
8.3.4.1.2 Испытательнаяцепь для проверки номинальных характеристик при коротких замыканиях
Действителен 8.3.4.1.2 ч.1, за исключением того, что для координации типа 1 плавкий элемент Fh сопротивление RL заменяют одножильным проводом с поперечным сечением 6 мм2,длиной от 1,2 до 1,8 м, присоединенным к нейтрали или, с согласия изготовителя,к одной из фаз.
Примечание - Провод увеличенного сечения используют не как детектор аварийного тока,а для создания состояния «заземлено», позволяющего оценить повреждения.
8.3.4.1.3 Коэффициентмощности испытательной цепи
Действителен 8.3.4.1.3 ч.1.
8.3.4.1.4 Постояннаявремени испытательной цепи
Действителен 8.3.4.1.4 ч.1.
8.3.4.1.5 Калибровкаиспытательной цепи
Действителен 8.3.4.1.5 ч.1.
8.3.4.1.6 Методикаиспытания
Действителен 8.3.4.1.6 ч.1 со следующими дополнениями.
Контактор или пускатель исвязанный с ним АЗКЗ либо комбинированный или защищенный пускатель следуетустановить и присоединить как в нормальных условиях эксплуатации. Их следуетприсоединять к испытательной цепи кабелем максимальной длиной 2,4 м(соответственно рабочему току пускателя) для каждой главной цепи.
Если АЗКЗ не составляетчасти пускателя, его следует соединить с пускателем при помощи описанного вышекабеля. (Общая длина кабеля не должна превышать 2,4 м).
Предполагается, чтоиспытания на трехфазном токе распространяются и на применение однофазных токов.
8.3.4.1.7 Свободныйпункт
8.3.4.1.8 Толкованиезаписей
Действителен 8.3.4.1.8 ч.1.
Контактор или пускатель исвязанный с ним АЗКЗ либо комбинированный или защищенный пускатель подлежатиспытаниям по 8.3.4.2.1 и 8.3.4.2.2. Эти испытания должны проводиться так,чтобы охватить максимальные значения 1еи Ue для категории применения АС-3.
У контактора илипускателя с электромагнитным приводом электромагнит должен удерживаться взамкнутом положении путем подачи от отдельного источника питания тока приуказанном для цепи управления напряжении. Следует использовать АЗКЗ по 7.2.5.1. Если АЗКЗ - автоматический выключатель срегулируемой уставкой по току, для проведения испытаний следует настроить этотвыключатель на наивысшую уставку для указанного типа координации иселективности.
Во время испытания всеотверстия в оболочке должны быть закрыты как в нормальных условияхэксплуатации, а дверка или панель должна быть замкнута предусмотреннымспособом.
Пускатель,удовлетворяющий некоторому диапазону номинальных характеристик двигателя иоснащаемый сменными реле перегрузки, подлежит испытаниям в сочетании с релеперегрузки, обладающими наибольшим и наименьшим полным сопротивлением, исоответствующими АЗКЗ.
При координации типа 1для каждой операции, указанной в 8.3.4.2.1 и 8.3.4.2.2, для испытания можноиспользовать новый образец.
При координации типа 2для испытания при ожидаемом токе r (см. 8.3.4.2.1) и токе Iq (см. 8.3.4.2.2) должно быть использовано по одному образцу.
По согласованию сизготовителем испытания при токах г и / могут быть проведены на одном итом же образце.
8.3.4.2.1Испытание на ожидаемом токе г
Цепь следует настроить наожидаемый испытательный ток, соответствующий номинальному рабочему току I е по таблице 12.
Затем к этой цепи следуетприсоединить контактор или пускатель с соответствующим АЗКЗ либокомбинированный или защищенный пускатель. Должна выполняться такаяпоследовательность операций:
1) одно отключение АЗКЗпри всех коммутационных аппаратах, замкнутых перед испытанием;
2) одно отключение АЗКЗпутем включения контактора или пускателя на короткое замыкание. Коэффициентмощности или постоянная времени должны соответствовать таблице 16 (8.3.4.1.4 ч.1).
8.3.4.2.2Испытание при номинальном условном токе короткого замыкания Iq > r.
Примечание - Испытаниепроводят, если ток Iq > r.
Цепь следует настроить наожидаемый ток короткого замыкания Iq, равный номинальному условному току короткогозамыкания.
Если АЗКЗ - плавкийпредохранитель, а испытательный ток не выходит за пределы диапазона еготокоограничения, то плавкий предохранитель следует по возможности выбирать срасчетом на получение максимального пикового сквозного тока (Iq) и максимальной сквозной энергии (I2t).
Контактор или пускатель исвязанный с ним АЗКЗ либо комбинированный или защищенный пускатель следуетзатем присоединить к цепи.
Оперирование должновыполняться в такой последовательности:
a) одно отключение АЗКЗпри всех коммутационных аппаратах, замкнутых перед испытанием;
b) одно отключение АЗКЗпутем включения контактора или пускателя на короткое замыкание.
Если в комбинированномили защищенном пускателе коммутационный аппарат АЗКЗ соответствует ГОСТР 50030.2 или ГОСТР 50030.3, а его отключающая способность при коротком замыкании илиноминальный условный ток короткого замыкания ниже номинального условного токакороткого замыкания комбинированного или защищенного пускателя, требуетсяследующее дополнительное испытание;
c) одно отключение АЗКЗпутем короткого замыкания этого коммутационного аппарата (неавтоматического илиавтоматического выключателя). Эта операция может быть выполнена на новомобразце (пускатель и АЗКЗ) или на первом образце с согласия изготовителя.
После этой операциидолжно быть проверено только выполнение условий А-G согласно 8.3.4.2.3.
8.3.4.2.3 Получаемыерезультаты
Контактор, пускатель либокомбинированный или защищенный пускатель следует считать выдержавшим испытанияна ожидаемых токах г и (когда уместно) Iq, еслиудовлетворяются требования к указанному типу координации:
Координации обоихтипов (для всех аппаратов)
A. АЗКЗ иликомбинированный пускатель успешно отключил аварийный ток, плавкийпредохранитель либо плавкий элемент или твердое соединение между оболочкой иисточником питания не расплавились.
B. Дверка или крышкаоболочки не раскрылась под воздействием дутья, и ее можно открыть. Деформациюоболочки оценивают как допустимую, если степень защиты, обеспечиваемаяоболочкой, не ниже IP2X.
C. Проводники или выводыне повреждены, и проводники не оторвались от выводов.
D. Изоляционное основание нерастрескалось или не сломалось настолько, что нарушилась целостность какой-либочасти, находящейся под напряжением.
Координации обоихтипов (только для комбинированных и защищенных пускателей)
E. Автоматический илинеавтоматический выключатель можно разомкнуть вручную при помощи органауправления.
F. Ни один из концов АЗКЗ неоторвался полностью от опоры в сторону открытой токопро-водящей части.
G. Если используютавтоматический выключатель, номинальная предельная отключающая способностькоторого меньше номинального условного тока короткого замыкания, указанного дляданного комбинированного или защищенного пускателя, следует испытать этотвыключатель на расцепление:
1) автоматическиевыключатели с реле или расцепителями мгновенного действия - при 120 % токарасцепления;
2) автоматическиевыключатели с реле или расцепителями перегрузки - при 250 % номинального токаавтоматического выключателя.
Координация типа 1(для всех аппаратов)
Н. Разряды за пределамиоболочки отсутствовали. Повреждение контактора и реле приемлемое. Пускательможет после каждого срабатывания выходить из строя. Поэтому его следуетосматривать, если требуется, взводить заново контактор и/или реле перегрузки ирасцепитель автоматического выключателя, а в случае использования для защитыплавкого предохранителя - заменять все плавкие вставки.
Координация типа 1(только для комбинированных и защищенных пускателей):
I. Электрическую прочностьизоляции проверяют после каждого срабатывания (при токах r и Iq) испытаниемизоляции всего узла в комплекте (АЗКЗ и контактора/пускателя, но до заменычастей) с использованием практически синусоидального испытательного напряжения,равного удвоенному номинальному рабочему напряжению Ue, ноне ниже 1000 В. Напряжение должно быть приложено в течение 1 мин к входнымвыводам питания при разомкнутом неавтоматическом или автоматическомвыключателе:
между каждым полюсом ивсеми остальными полюсами, присоединенными к корпусу пускателя;
между всеми находящимисяпод напряжением частями всех полюсов, соединенными между собой, и корпусомпускателя;
между входными выводами,соединенными между собой, и выходными выводами, соединенными между собой.
Координация типа 2(для всех аппаратов):
J. Реле перегрузки и другиечасти не получили никаких повреждений, но допускается сваривание контактовконтактора или пускателя, если они легко разъединяются (например, отверткой)без заметной деформации; однако не допускается замена частей во времяиспытания, за исключением плавких вставок в случае использования плавкихпредохранителей.
В случае свариванияконтактов, как это описано выше, функционирование устройства проверяютвыполнением 10 циклов срабатывания при условиях, указанных в таблице 8 для соответствующей категорииприменения.
К. Расцепление релеперегрузки следует проверять при токе, кратном уставке, на соответствиеприведенной характеристике расцепления по 4.7.5 до и послеиспытания на короткое замыкание.
L. Адекватность изоляцииследует проверять испытанием электрической прочности изоляции контактора,пускателя, комбинированного или защищенного пускателя с использованиемпрактически синусоидального испытательного напряжения, равного удвоенномуноминальному рабочему напряжению Ue, но не ниже 1000 В.Напряжение должно быть приложено в течение 1 мин согласно 8.3.3.4.2 а) 1).
Комбинированные изащищенные пускатели должны подвергаться дополнительным испытаниям по 8.3.3.4.2а) 2):
(i) при разомкнутых контактах автоматического илинеавтоматического выключателя и замкнутых контактах пускателя;
(ii) при замкнутых контактах автоматического илинеавтоматического выключателя и разомкнутых контактах пускателя.
8.3.5 Стойкость контакторов к токамперегрузки
Для этого испытанияконтактор следует установить, присоединить и приводить в действие согласно 8.3.2.
Испытывают одновременновсе полюса контактора при значениях тока перегрузки и длительности егопротекания согласно 7.2.4.4. Испытаниевыполняют при любом удобном напряжении и комнатной температуре контактора.
После испытания контактордолжен оставаться практически в том же состоянии, как и до него. Это проверяютвизуально.
Примечание - Значение I2t (интеграл Джоуля),рассчитанное по результатам этого испытания, нельзя использовать для оценкиработоспособности контактора в условиях короткого замыкания.
8.3.6 Контрольные испытания со сплошными выборочным контролем
8.3.6.1 Общиеположения
Испытания проводят в таких же условиях илиэквивалентных предписанным для типовых испытаний в соответствующих частях 8.1.2. Однако пределысрабатывания по 8.3.3.2можно проверять при преобладающей температуре окружающего воздуха и наотдельном реле перегрузки, хотя могут потребоваться поправки для приведения кнормальным условиям окружающей среды.
8.3.6.2Срабатывание и его пределы
Электромагнитные,пневматические и электропневматические контакторы или пускатели испытывают насрабатывание в пределах, указанных в 7.2.1.2.
Ручные пускатели испытываютдля проверки правильности срабатывания (см. 7.2.1.2-7.2.1.4).
Примечание - Для испытаний не требуется достижения теплового равновесия. Отсутствиетеплового равновесия может компенсироваться использованием последовательноподключенного сопротивления или соответствующим снижением пределов напряжения.
Необходимы испытания дляпроверки калибровки реле перегрузки. Для теплового реле перегрузки илиэлектромагнитного реле с выдержкой времени это может быть единичное испытание содновременной подачей на все полюса тока, кратного уставке, чтобы убедиться,что время расцепления совпадает (в пределах допусков) с кривыми,представленными изготовителем; для электромагнитного реле перегрузкимгновенного действия испытательный ток должен составлять 1,1 тока уставки.
Примечание - Калибровка электромагнитного реле перегрузки с выдержкой времени,оснащенного механизмом выдержки времени с жидкостным катарактом, можетвыполняться при пустом катаракте током, составляющим процентную долю токауставки, указанную изготовителем и поддающуюся проверке в процессе специальногоиспытания.
8.3.6.3Испытания электроизоляции
Этим испытаниям должныподвергаться сухие и чистые контакторы и пускатели. Значение испытательногонапряжения должно соответствовать 8.3.3.4.3.Длительность каждого испытания можно сократить до 1 с. Испытательное напряжениеследует подавать:
a) между полюсами сзамкнутыми главными контактами (разомкнутыми, если между полюсами имеетсяшунтовая цепь);
b) между полюсами икорпусом контактора или пускателя при замкнутых главных контактах. Есликонтактор или пускатель полностью заключен в оболочку из изоляционногоматериала, его следует монтировать на металлическом основании как в нормальныхусловиях эксплуатации и подавать испытательное напряжение между полюсами и этимоснованием;
c) между выводами каждогополюса при замкнутых главных контактах;
d) в цепях управления ивспомогательных цепях по 8.3.3.4.2 b);
e) в реостатном роторномпускателе все полюса коммутационных аппаратов в цепи ротора нормально соединеныпусковыми сопротивлениями, и испытание электроизоляции ограничиваетсяприложением испытательного напряжения между цепью ротора и корпусом пускателя.Использование металлической фольги, упомянутой в 8.3.3.4.1,необязательно.
Испытание считаютвыдержанным, если удовлетворяются требования 8.3.3.4.4.
8.4.1 Общие положения
Действительны 8.3.2.1,8.3.2.3 и 8.3.2.4 ч. 1 со следующими дополнениями.
С согласия изготовителянесколько или все испытания на ЭМС могут проводиться на одном и том же образце,новом или прошедшем группу испытаний в соответствии с 8.3.1. Последовательность испытаний можетбыть любой, какая удобна.
Протокол испытаний долженотражать все особые меры, которые были приняты для достижения соответствия,например использование экранированных или специальных кабелей. Если длясоответствия требованиям по невосприимчивости или излучению с контактором илипускателем используется вспомогательное оборудование, то это должно быть включенов протокол испытаний.
Испытуемый образец долженбыть в разомкнутом или замкнутом положении (выбирают худшее) и приводиться вдействие номинальным питанием управления.
8.4.2 Невосприимчивость
Необходимы испытания потаблице 13. Особые требования указаны в 8.4.2.1-8.4.2.6.
Если во время испытанийна ЭМС к испытуемому образцу присоединяют проводники, их поперечное сечение итип провода не ограничивают, но они должны соответствовать документацииизготовителя.
8.4.2.1 Функционированиеиспытуемого образца во время испытания и после него Если не указано иное,применяют критерий работоспособности 2, см. 7.3.2.2.
Потеря работоспособностиво время испытания или после него не допускается. После испытания проверяютпределы срабатывания по 8.3.3.2.
8.4.2.2 Электростатическиеразряды
Испытание выполняют,используя методы, указанные в ГОСТР 51317.4.2.
Применяют лишь разрядчерез воздух, за исключением металлических частей, для которых
используют контактныйразряд. Испытания невозможны, если аппарат находится на открытом каркасе илиимеет степень защиты IP00. В этомслучае изготовитель должен установить на аппарате табличку, предупреждающую овозможности (опасности) статических разрядов.
К каждой выбранной точкеприкладывают 10 положительных и 10 отрицательных импульсов с интервалами в 1 смежду каждым последующим одиночным разрядом.
Испытания на силовыхвыводах не требуются. Присоединения проводников не требуются, за исключениемпитания катушки.
8.4.2.3 Радиочастотноеэлектромагнитное поле
Испытание выполняют,используя методы, указанные в ГОСТР 51317.4.3. Аппарат должен соответствовать критерию работоспособности 1.
Испытания не требуются,если аппарат полностью заключен в специальную для целей ЭМС металлическуюоболочку, установленную как указано изготовителем.
8.4.2.4 Наносекундныеимпульсные помехи
Испытание выполняют,используя методы, указанные в ГОСТР 51317.4.4. Импульсы прикладывают ко всем главным выводам, выводам цепейуправления или вспомогательных цепей, независимо от того, содержат ли ониэлектронные или обычные контакты. Испытательное напряжение прикладывают втечение 1 мин.
8.4.2.5 Микросекундныеимпульсные помехи большой энергии
Испытание выполняют,используя методы, указанные в ГОСТР 51317.4.5. Предпочтительно емкостное соединение. Импульсы прикладывают ковсем главным выводам, выводам цепей управления или вспомогательных цепей,независимо от того, содержат ли они электронные или обычные контакты.
Скорость повторения - 1имп./мин, количество импульсов - пять положительных и пять отрицательных.
8.4.2.6 Гармоники
В стадии изучения.
8.4.3 Излучение
Аппараты, предназначенныедля окружающей среды 2, должны содержать (например, в инструкции поэксплуатации) предупреждение потребителю о том, что использование аппарата вокружающей среде 1 может вызвать радиопомехи, и в этом случае потребителю могутпонадобиться дополнительные меры по уменьшению влияния помех.
8.4.3.1 Испытания напроводниковые радиочастотные помехи
Описание испытаний, ихметодики и испытательной установки приведены в ГОСТР 51318.11. Для успешного прохожденияиспытаний аппарат не должен превышать уровней напряжения, указанных в таблице 14.
8.4.3.2 Испытания наизлучаемые радиопомехи
Описание испытаний, ихметодики и испытательной установки приведены в ГОСТР 51318.11.
Испытания требуетсяпроводить в случаях, когда цепи управления и вспомогательные цепи содержаткомпоненты с основными коммутационными частотами выше 9 кГц, например источникипитания с импульсным преобразованием и т. п.
Для успешного прохожденияиспытаний аппарат не должен излучать радиопомехи с более высоким уровнем, чем указанов таблице 15.
Испытания не требуются,если аппарат полностью заключен в специальную для целей ЭМС металлическуюоболочку, установленную как указано изготовителем.
| Род тока | Категория применения | Типичные области применения |
| Переменный | АС-1 АС-2 АС-3 АС-4 АС-5а АС-5b АС-ба АС-6b АС-7а3) АС-7b3) АС-8а АС-8b | Неиндуктивные или слабоиндуктивные нагрузки, печи сопротивления Двигатели с контактными кольцами: пуск, отключение Двигатели с короткозамкнутым ротором: пуск, отключение без предварительной остановки1) Двигатели с короткозамкнутым ротором: пуск, торможение противотоком, повторно-кратковременные включения Коммутирование разрядных электроламп Коммутирование ламп накаливания Коммутирование трансформаторов Коммутирование батарей конденсаторов Слабоиндуктивные нагрузки бытового и аналогичных назначений Двигательные нагрузки бытового назначения Управление герметичными двигателями компрессоров холодильников с ручным взводом расцепителей перегрузки2) Управление герметичными двигателями компрессоров холодильников с автоматическим взводом расцепителей перегрузки2) |
| Постоянный | DC-1 DC-3
DC-5
DC-6 | Неиндуктивные или слабоиндуктивные нагрузки, печи сопротивления Шунтовые двигатели: пуск, торможение противотоком, повторно-кратковременные включения. Динамическое отключение двигателей постоянного тока Сериесные двигатели: пуск, торможение противотоком, повторно-кратковременные включения. Динамическое отключение двигателей постоянного тока Коммутирование ламп накаливания |
| 1) Категория АС-3 может предусматривать случайные повторно-кратковременные включения или торможение противотоком ограниченной длительности, например при наладке механизма; в эти ограниченные периоды число срабатываний не должно превышать пяти в 1 мин или более 10 за 10 мин. 2) Герметичный двигатель компрессора холодильника представляет собой комбинацию компрессора и двигателя, заключенную в одну оболочку, без наружного вала или его уплотнения, причем двигатель работает в холодильнике. 3) Для АС-7а и АС-7Ь см. ГОСТ Р 51731. | ||
Таблица 2 - Классырасцепления теплового, электромагнитного с выдержкой времени илиполупроводникового реле перегрузки
| Класс расцепления | Время расцепления Т с, в условиях, соответствующих 7.2.1.5.1, таблица 3, графа D |
| 10А | 2 < Тр ≤ 10 |
| 10 | 4 < Тр ≤ 10 |
| 20 | 6 < Тр ≤ 20 |
| 30 | 9 < Тр ≤ 30 |
Примечания1 Условия расцепления в зависимости от рода реле приведены в 7.2.1.5. 2 В реостатном роторном пускателе реле перегрузки, как правило, включается в цепь статора. Поэтому оно неспособно эффективно защищать цепь ротора и, в частности, сопротивления (в принципе, легче повреждающиеся, чем сам ротор или коммутационные аппараты, в случае неправильного пуска); защита цепи ротора должна особо согласовываться между изготовителем и потребителем (см. 7.2.1.1.3). 3 В двухступенчатом автотрансформаторном пускателе пусковой автотрансформатор нормально предназначается для использования только в пусковой период; в результате этого, в случае неправильного пуска реле перегрузки неспособно эффективно его защитить. Защита автотрансформатора должна быть особо согласована между изготовителем и потребителем (см. 7.2.1.1.4). 4 Для компенсации различающихся характеристик нагревателей и технологических допусков выбираются пониженные предельные значения Тр. | |
Таблица 3- Пределы срабатывания реле перегрузки с выдержкой времени при подаче тока вовсе полюса
| Вид реле перегрузки | Кратность от тока уставки | Контрольная температура окружающего воздуха, °С | |||
| А | В | С | D | ||
| Тепловое некомпенсированное относительно колебаний температуры окружающего воздуха и электромагнитное | 1,00 | 1,20 | 1,50 | 7,20 | 40 |
| Тепловое компенсированное относительно колебаний температуры окружающего воздуха | 1,05 |
|
|
| 20 |
Таблица4 - Пределы срабатывания трехполюсных тепловых реле перегрузки при подаче токатолько в два полюса
| Вид реле перегрузки | Кратность от тока уставки | Контрольная температура окружающего воздуха, °С | |
| А | В | ||
| Компенсированное относительно колебаний температуры окружающего воздуха, не чувствительное к выпадению фазы | Три полюса 1,0; | Два полюса 1,32; один полюс 0 | 20 |
| Некомпенсированное относительно колебаний температуры окружающего воздуха, не чувствительное к выпадению фазы | Два полюса 1,25; один полюс 0 | 40 | |
| Компенсированное относительно колебаний температуры окружающего воздуха, чувствительное к выпадению фазы | Два полюса 1,0; один полюс 0,9 | Два полюса 1,15; один полюс 0 | 20 |
Таблица 5- Пределы превышения температуры изолированных катушек в воздухе и масле
| Класс изоляционного материала | Предел превышения температуры (измеренной по методу сопротивления), К | |
| в воздухе | в масле | |
| А | 85 | 60 |
| Е | 100 | |
| В | 110 | |
| F | 135 | |
| Н | 160 | |
| Примечание - Классификация изоляции соответствует п. 2.1 ГОСТ 8865. | ||
Таблица 6- Данные по циклам испытаний в повторно-кратковременном режиме
| Класс повторно-кратковременного режима | Продолжительность одного рабочего цикла «замыкание размыкание», с | Время питания катушки управления | |
| Контакторы | Пускатели | ||
| 1 | 1 | 3600 | Время протекания тока должно соответствовать коэффициенту нагрузки, указанному изготовителем |
| 3 | 3 | 1200 | |
| 12 | 12 | 300 | |
| 30 | 30 | 120 | |
| 120 | - | 30 | |
| 300 | - | 12 | |
| 1200 | - | 3 | |
Таблица 7- Включающая и отключающая способности. Условия включения и отключения взависимости от категории применения
Таблица 7а - Взаимосвязь между отключаемым током Ic ивременем обесточивания при проверке номинальной включающей и отключающейспособностей
| Отключаемый ток Ic, A | Время обесточивания, с |
| ≤ 100 | 10 |
| 100 < Ic ≤ 200 | 20 |
| 200 < Ic ≤ 300 | 30 |
| 300 < Ic ≤ 400 | 40 |
| 400 < Ic ≤ 600 | 60 |
| 600 < Ic ≤ 1000 | 100 |
| 1000 < Ic ≤ 1300 | 140 |
| 1300 < Ic ≤ 1600 | 180 |
| > 1600 | 240 |
Таблица 7b - Определение рабочего тока длякатегорий применения АС-6а и АС-6b наосновании номинальных характеристик для АС-3
| Номинальный рабочий ток | Определение по включаемому току в категории АС-3 |
| Ic (АС-6а) для коммутирования трансформаторов с пусковыми пиковыми токами не выше 30-кратного номинального тока | 0,451е |
| Ic (AC-6b) для коммутирования единичных батарей конденсаторов в цепях с ожидаемым током короткого замыкания 1к в месте расположения данной батареи конденсаторов |
и для ik > 205 Ic |
| Выражение для рабочего тока Ie (AC-6b) выводится из формулы максимального пускового пикового тока
где Ue - номинальное рабочее напряжение, В; XL - полное сопротивление при коротком замыкании цепи, Ом; Хс - реактивное сопротивление батареи конденсаторов, вар. Формула действительна при условии, что можно пренебречь емкостью на входной стороне контактора или пускателя и отсутствует начальный заряд конденсаторов. | |
Таблица 8- Условная работоспособность. Условия включения и отключения в зависимости откатегории применения
| Категория применения | Условия испытаний на включение и отключение | ||||||
| Ic/Ie | Ur/Ue. | Cos φ | Время протекания тока2), с | Время обесточивания, с | Число циклов оперирования | ||
| АС-1 | 1,0 | 1,05 | 0,80 | 0,05 | 3) | 600011) | |
| АС-2 | 2,0 | 0,65 | |||||
| АС-3 | 2,0 | 1) | |||||
| АС-4 | 6,0 | 1) | |||||
| АС-5а | 2,0 | 0,45 | |||||
| АС-5b | 1,07) | 7) | 4) | ||||
| АС-6 | 9) | 9) | 9) | 9) | 9) | 9) | |
| АС-8а | 1,0 | 1,05 | 0,80 | 0,05 | 3) | 30000 | |
| АС-8b10) | 6,0 | 0,35 | 1 | 5) 6) | 5900 100 | ||
| 10 | |||||||
|
|
|
| L/R, мс |
|
|
| |
| DC-1 | 1,0 | 1,05 | 1,0 | 0,05 | 3) | 60008) | |
| DC-3 | 2,5 | 2,0 | |||||
| DC-5 | 2,5 | 7,5 | |||||
| DC-6 | 1,07) | 7) | 4) | ||||
| 1с- включаемый или отключаемый ток, А. За исключением категорий АС-5b, АС-6 или DC-6, включаемый ток выражается как постоянный ток или как действующее значение симметричной составляющей переменного тока, но подразумевается, что на переменном токе действительное значение является пиковым, соответствующим коэффициенту мощности цепи. 1е- номинальный рабочий ток, А. Ur - возвращающееся напряжение, В. Ue - номинальное рабочее напряжение, В. L/R - постоянная времени испытательной цепи, мс. 1) Cos φ = 0,45 при Iе ≤ 100 A; cos φ = 0,35 при 1е> 100 А. 2) Может быть менее 0,05 с, если до повторного размыкания контакты успевают занять правильное положение. 3) Не должно превышать указанного в таблице 7а. 4) Время обесточивания 60 с. 5) Время обесточивания 9 с. 6) Время обесточивания 90 с. 7) При испытаниях следует использовать лампы накаливания в качестве нагрузки. 8) 3000 циклов оперирования при положительной полярности и 3000 циклов - при отрицательной. 9) В стадии изучения. 10) Испытания категории АС-8b должны сопровождаться испытаниями категории АС-8а. Испытания могут выполняться на разных образцах. 11) Для коммутационных аппаратов с ручным управлением число циклов оперирования должно составлять 1000 под нагрузкой и 5000 без нагрузки. | |||||||
Таблица 9 - Требования постойкости к токам перегрузки
| Номинальный рабочий ток, А | Испытательный ток r в категории АС-3 | Продолжительность испытания, с |
| ≤630 | 8Ie max | 10 |
| >630 | 6Ie max | 10 |
| 1) Минимальное значение 5040 А. | ||
Таблица 10 - Специальные приемочные критерии дляиспытаний на невосприимчивость
| Объект испытаний | Приемочные критерии | ||
| 1 | 2 | 3 | |
| Силовые цепи и цепи управления | Отсутствие аномальной работы | Временная аномальная работа, которая не может привести к отключению | Отключение реле перегрузки |
| Непреднамеренное размыкание или замыкание контактов не допускается | Непреднамеренное размыкание или замыкание контактов | ||
| Самовосстановление | Отсутствуют | ||
| Дисплей и вспомогательные цепи | Отсутствие изменений в визуальной информации на дисплее | Временные видимые изменения, например нежелательное свечение свето-излучающих диодов | Стойкая потеря информации на дисплее |
| Наличие небольшой световой флуктуации светоизлучающих диодов или небольшое движение букв | Отсутствие неправильного срабатывания вспомогательных контактов | Неправильное срабатывание вспомогательных контактов | |
Таблица 11 - Напряжение при испытаниях изоляции взависимости от номинального напряжения по изоляции
| Номинальное напряжение по изоляции Ui | Испытательное напряжение для проверки изоляции (действующее значение переменного тока) |
| ≤ 60 | 1000 |
| 60 < Ui ≤ 300 | 2000 |
| 300 < Ui ≤< 660 | 2500 |
| 660 < Ut ≤ 800 | 3000 |
| 800 < Ui ≤ 1000 | 3500 |
| 1000 < Ui ≤ 15001) | |
| 1)Только для постоянного тока. |
|
Таблица 12 - Значение ожидаемого испытательного тока взависимости от номинального рабочего тока
| Номинальный рабочий ток Iе (АС-3)1), А | Ожидаемый ток r, кА |
| ≤ 60 | 1 |
| 16<Iе≤ 63 | 3 |
| 63 < Iе ≤ 125 | 5 |
| 125 < Iе ≤ 315 | 10 |
| 315 < Iе ≤ 630 | 18 |
| 630 < Iе ≤ 1000 | 30 |
| 1000 < Iе ≤ 1600 | 42 |
| > 1600 | По соглашению между изготовителем и потребителем |
| 1) Если контактор или пускатель не имеет категории применения АС-3, ожидаемый ток г должен соответствовать наибольшему номинальному рабочему току для любой категории применения, указанной изготовителем. | |
Таблица 13 - ЭМС. Испытания на невосприимчивость
| Вид испытания | Требуемый уровень жесткости |
| Микросекундные импульсные помехи большой энергии, ГОСТ Р 51317.4.5 | 2 кВ, фаза на землю; 1 кВ, фаза на фазу |
| Наносекундные импульсные помехи, ГОСТ Р 51317.4.4 | 2 кВ |
| Радиочастотное электромагнитное поле, ГОСТ Р 51317.4.3 | 10 В/м |
| Электростатические разряды, ГОСТ Р 51317.4.2 | 4 кВ на контактный зазор; 8 кВ на воздушный зазор |
Таблица 14- Предельные уровни напряжения для испытаний на проводниковые радиочастотныепомехи
| Полоса частот, МГц | Норма, дБ (мкВ), для окружающей среды | |||
| 2 | 1 | |||
| Квазипиковое значение | Среднее значение | Квазипиковое значение | Среднее значение | |
| 0,15-0,50 | 79 | 66 | 66-56 | 56-46 |
| (уменьшается линейно с логарифмом частоты с логарифмом) | ||||
| 0,50-5,00 | 73 | 60 | 56 | 46 |
| 5,00-30,00 | 60 | 50 | ||
Таблица 15- Предельные уровни для испытаний на излучаемые радиопомехи
| Полоса частот, МГц | Норма, дБ (мкВ/м), для окружающей среды | |
| 21), измерительное расстояние 30 м | 1, измерительное расстояние 10 м | |
| 30-230 | 30 | 30 |
| 230-1000 | 37 | 37 |
| 1) Эти испытания можно проводить на расстоянии 10 м при предельных уровнях, увеличенных на 10 дБ. | ||
Iy - ток всхеме звезды; ID - ток в схеме треугольника; СМ - вращающий моментдвигателя;
CR - вращающий момент нагрузки
Рисунок1 - Типичные кривые тока и вращающего момента при пуске по схеме звезда-треугольник
(см. 1.1.2.2.1)
Ir - ток двигателя при номинальномнапряжении, А; IT- ток двигателя при пониженномнапряжении, A; IL - сетевой
ток при пониженном напряжении, A; CR - вращающий момент нагрузки; СМ -вращающий момент двигателя: CMr -
при номинальном напряжении, СМT - при пониженном напряжении
Рисунок 2 - Типичные кривые тока и вращающего момента приавтотрансформаторном пуске (см. 1.1.2.2.2)
1 - автоматический выключатель; 2 - контактор; 3 - реле перегрузки; 4 - выключатель цепиуправления; 5 - автоматическийвыключатель с одним только магнитным расцепителем; 6 - выключатель-разъединитель; 7 - плавкий предохранитель; 8- разъединитель с плавким предохранителем; 9 - автоматический выключатель с расцепителем перегрузки,соответствующим настоящему стандарту
Рисунок 3 - Типичные вариантыкомбинированных (см. 2.2.7)и защищенных пускателей (см. 2.2.8)
|
|
Рисунок 4 -Пример схемы трехфазного реостатного роторного пускателя с тремя пусковымиступенями (см. 2.2.16) и одним направлением вращения (в случае, когда всемеханические коммутационные аппараты являются контакторами)
| Последовательный переход без отключения с отключением двигателя | Параллельный переход с отключением двигателя или без него | Параллельный переход с отключением двигателя |
| Трехкатушечные трансформаторы | ||
Двухкатушечные трансформаторы
Т1 -автотрансформатор; M1 -электродвигатель
Последовательностьпереключения контактов
| Контакт | Пуск | Переход
| Включено
|
| Контакт | Пуск | Переход | Включено |
| Контакт | Пуск | Переход | Включено | ||
|
| с отключением двигателя | без отключения двигателя | |||||||||||||
| 1 | 2 | ||||||||||||||
| Q1 | С | 0 | 0 | Q1 | С | 0 | 0 | 0 | 0 | Q1 | С | 0 | 0 | ||
| Q2 | С | С | Q2 | С | с | Q2 | |||||||||
| Q3 | 0 | 0 | Q3 | 0 | 0 | 0 | С | Q3 | 0 | С | |||||
| С - замкнутое положение; 0 - разомкнутое положение | При переходе с отключением двигателя Q1 и Q2 могут быть контактами одного и того же коммутационного аппарата | Q1 и Q2 могут быть контактами одного и того же коммутационного аппарата | |||||||||||||
Примечание - Графическиеусловные обозначения соответствуют случаю, когда все механическиекоммутационные элементы - контакторы.
Рисунок 5 - Типичныеспособы и схемы пуска асинхронных двигателей переменного тока при помощи автотрансформаторов
Рисунок 6 -Примеры кривых скорость - время, соответствующие случаям a)-f) по 4.3.5.5
(пунктирные участки кривыхобозначают периоды обесточивания двигателя)
Рисунок 7 -Зависимости пределов кратности уставок тока от температуры окружающего воздухадля компенсированных реле перегрузки с выдержкой времени (см. 7.2.1.5.1)
Маркировка и идентификация выводов контакторов и связанных с ними реле перегрузки
А.1 Общие положения
Выводы контакторов исвязанных с ними реле перегрузки идентифицируют с целью информации о функциикаждого вывода, его расположении относительно других выводов и т. д.
А.2 Маркировка иидентификация выводов контакторов
А.2.1 Маркировка иидентификация выводов катушек
В случае идентификации сприменением буквенно-цифровой маркировки выводы катушки электромагнитногоконтактора следует обозначать А1 и А2.
Выводы отводов катушки сотводами следует маркировать порядковыми номерами A3, А4 и т. д. Примеры
Примечание - Вследствие этого входные и выходные выводымогут иметь как четные, так и нечетные номера.
Выводы обмоток катушки сдвумя обмотками следует маркировать Al, A2 (первая обмотка) - Bl, B2(вторая обмотка).
А.2.2 Маркировка и идентификациявыводов главных цепей Выводы главных цепей следует маркировать однозначнымицифрами и буквенно-цифровыми обозначениями.
Примечание - Действующие альтернативные способы маркировки,т. е. 1-2 и LI- T2, постепенно будут заменяться указанным способом.
Альтернативно выводыможно идентифицировать на коммутационной схеме, поставляемой вместе саппаратом.
А.2.3 Маркировка иидентификация выводов вспомогательных цепей Выводы вспомогательных цепейследует маркировать или идентифицировать на схемах двузначными цифрами:
цифра на месте единиц -функциональный номер;
цифра на месте десятков -порядковый номер, например
А.2.3.1 Функциональныйномер
Номера 1, 2 и 3, 4присваивают цепям с размыкающими и замыкающими контактами соответственно.
Примечание - Определения замыкающих и размыкающих контактов приведены в пп. 2.3.12 и2.3.13 ГОСТР 50030.1.
Примеры
Примечание - Точки в этих примерах заменяют порядковые номера, проставляемые пообстоятельствам.
Выводы цепей спереключающими контактными элементами следует маркировать номерами 1, 2 и 4.
Номера 5, 6 (для размыкающихконтактов) и 7, 8 (для замыкающих контактов) присваивают выводамвспомогательных цепей, в которые входят вспомогательные контакты соспециальными функциями.
Примеры
| Размыкающий контакт с замедлением при замыкании | Замыкающий контакт с замедлением при замыкании |
Выводы цепей с переключающими контактнымиэлементами со специальными функциями следует маркировать номерами 5, 6 и 8.
Пример
Переключающий контакт сзамедлением в обоих направлениях
А.2.3.2 Порядковый номер
Выводы, принадлежащие одномуконтактному элементу, следует маркировать одним номером. Все контактныеэлементы с одинаковой функцией должны различаться порядковыми номерами.
Примеры
| Четыре контактных элемента | Три контактных элемента |

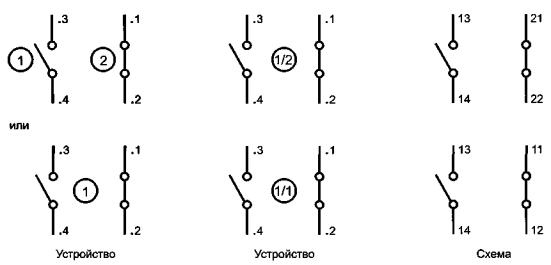

Порядковый номер на выводах может не указываться только в случае, если этоявным образом указано в дополнительной информации, поставляемой изготовителемили потребителем.
Примечание - Точки использованы только для иллюстрации взаимосвязи и на практике неставятся.
А.3 Маркировка иидентификация выводов реле перегрузки
Выводы главных цепей релеперегрузки следует маркировать аналогично выводам главных цепей контакторов(см. А.2.2).
Выводы вспомогательныхцепей реле перегрузки следует маркировать аналогично выводам вспомогательныхцепей контакторов со специальными функциями (см. А.2.3). Первый порядковыйномер всегда 9, если требуется второй вывод, то вместо 9 применяют 0.
Примеры
Альтернативноможно идентифицировать выводы на коммутационной схеме, поставляемой вместе саппаратом.
Специальные испытания
В.1 Общие положения
Испытания по проверкемеханической и коммутационной износостойкости являются обязательными; проверкакоординации по току пересечения между пускателем и связанным с ним АЗКЗвыполняется по усмотрению изготовителя.
В.2 Механическаяизносостойкость
В.2.1 Общие положения
По условию, механическаяизносостойкость конструкции контактора или пускателя определяется как число цикловоперирования без нагрузки, достигаемое или превышаемое 90 % всех аппаратовданного типа, прежде чем становятся необходимыми обслуживание или заменамеханических частей; однако допускается нормальное обслуживание, в том числезамена контактов по В.2.2.1 и В.2.2.3.
Предпочтительные числациклов оперирования безнагрузки составляют (в миллионах):
0,001-0,003-0,01-0,03-0,1-0,3-1-3и 10.
В.2.2 Проверка механической износостойкости
В.2.2.1 Состояниеконтактора или пускателя, подлежащего испытанию
Контактор или пускательдолжен быть установлен как в нормальных условиях эксплуатации; в частности,проводники следует присоединить как для нормального использования.
Испытание проводят вотсутствие напряжения или тока в главной цепи. Перед испытанием контактор илипускатель можно смазать, если смазка предписана для нормальных условийэксплуатации.
В.2.2.2 Рабочиеусловия
К катушкамэлектромагнитов управления должно быть приложено их номинальное напряжение и,если уместно, их номинальной частоты.
Если к катушкам последовательноподключают активное или полное сопротивление, которое при оперированиизамыкается накоротко или нет, испытание следует проводить с присоединением этихсопротивлений как при нормальной работе.
В пневматические илиэлектропневматические контакторы или пускатели сжатый воздух следует подаватьпри номинальном давлении.
Оперирование ручнымипускателями должно производиться как при нормальных условиях эксплуатации.
В.2.2.3 Методикаиспытания
a) Испытание проводят счастотой оперирования, соответствующей классу повторно-кратковременного режима.Однако изготовитель имеет право увеличить частоту оперирования, если считает,что контактор или пускатель способен удовлетворять предъявляемым требованиямпри повышенной частоте оперирования.
b) У электромагнитных иэлектропневматических контакторов или пускателей время возбуждения катушкиуправления должно быть больше времени срабатывания контактора или пускателя, аобесточиваться катушка должна на такое время, чтобы контактор или пускательуспевал прийти в состояние покоя в обоих крайних положениях.
Число выполненных цикловоперирования должно быть не меньше установленного изготовителем числа цикловоперирования при отсутствии нагрузки.
Проверке на механическуюизносостойкость можно подвергать раздельно различные части пускателя,механически не связанные между собой, если речь не идет о механическойблокировке, ранее не испытывавшейся вместе с контактором.
c) При испытанияхконтакторов и пускателей, оснащенных независимыми расцепителями илиминимальными расцепителями напряжения, по крайней мере 10 % общего числаразмыканий должно выполняться этими расцепителями.
d) После проведения каждойдесятой части общего числа циклов оперирования по В.2.1 разрешается перед тем,как продолжать испытание:
почистить весь контакторили пускатель, не разбирая его;
смазать части, которыесогласно предписаниям изготовителя следует смазать для нормальных условийэксплуатации;
отрегулировать ход инажатие контактов, если позволяет конструкция контактора или пускателя.
e) При обслуживании недолжно быть замены каких-либо частей.
f) У пускателей со схемойзвезда-треугольник встроенное устройство, обеспечивающее выдержку времени междузамыканием в соединении звездой и замыканием в соединении треугольником, еслионо регулируемое, можно настроить на его минимальную уставку.
g) У реостатных роторныхпускателей встроенное устройство, обеспечивающее выдержку времени междузамыканием в пусковом и включенном положениях, если оно регулируемое, можнонастроить на его минимальную уставку.
h) У автотрансформаторныхпускателей встроенное устройство, обеспечивающее выдержку времени междузамыканиями в пусковом и включенном положениях, если оно регулируемое, можнонастроить на его минимальную уставку.
В.2.2.4 Требуемыерезультаты
После испытания на механическуюизносостойкость контактор или пускатель должен быть по-прежнему способенсрабатывать в условиях, описанных в 7.2.1.2и 8.3.3.2, прикомнатной температуре. Не должно быть расшатывания частей, используемых дляприсоединения проводников.
Любые реле времени или другиеустройства автоматического управления должны оставаться работоспособными.
В.2.2.5 Статистическийанализ результатов испытания контакторов или пускателей Механическаяизносостойкость конструкции контактора или пускателя устанавливаетсяизготовителем и
проверяется путемстатистического анализа результатов данного испытания.
Для контакторов илипускателей, изготавливаемых в малых количествах, испытания, описанные в В.2.2.6и В.2.2.7, неприменимы.
Однако контакторам илипускателям, изготавливаемым в малых количествах и отличающимся от базовойконструкции только изменениями деталей (т. е. без существенных модификаций), неоказывающими заметного влияния на характеристики, изготовитель может назначитьмеханическую износостойкость на основании опыта эксплуатации подобныхконструкций, анализа свойств материалов и т. п. и по итогам анализа результатовиспытаний аппаратов крупносерийного производства той же базовой конструкции.
После такого назначенияследует провести одно из двух испытаний, которое должен выбрать изготовителькак наиболее пригодное в каждом конкретном случае, например в зависимости отпланируемого объема производства или соответственно условному тепловому току.
Примечание - Испытание не предназначается для контроля каждой партии или в качествеприемочного для потребителя.
В.2.2.6 Одноступенчатоеиспытание восьми контакторов/пускателей
Восемь контакторов илипускателей испытывают на механическую износостойкость. Если число отказов непревышает двух, испытание считают выдержанным.
В.2.2.7 Двухступенчатоеиспытание трех контакторов/пускателей
Три контактора илипускателя испытывают на механическую износостойкость.
Испытание считаютположительным, если отказов нет, и не выдержанным, если отказов больше одного.В случае одного отказа испытанию на назначенную механическую износостойкостьподвергают три дополнительных контактора или пускателя, и испытание считаютвыдержанным при отсутствии дополнительных отказов. Испытание считаютнеудовлетворительным, если было два или более отказов.
Примечание - Оба испытания - одноступенчатое (восемьконтакторов/пускателей) и двухступенчатое (три контактора/пускателя) -приведены в таблицах II-А и III-А ГОСТР 50779.71. Испытания были выбраны как основанные на испытанияхограниченного числа контакторов или пускателей с практически одинаковымистатистическими характеристиками (приемлемый уровень качества 10 %).
В.3.1 Общие положения
В отношении стойкости ккоммутационному износу контактор или пускатель условно характеризуется числомциклов оперирования под нагрузкой соответственно различным категориямприменения по таблице В.1,которое он способен выполнить без ремонта или замены частей.
Поскольку оперированиепускателями со схемой звезда-треугольник, двухступенчатымиавтотрансформаторными и реостатными роторными пускателями производится вподверженных большим вариациям условиях эксплуатации, представляется удобным неустанавливать стандартных значений испытательных параметров. Однакоизготовителю рекомендуется указывать коммутационную износостойкость пускателя вопределенных условиях эксплуатации; износостойкость может оцениваться порезультатам испытаний составных частей пускателя.
При категориях АС-3 иАС-4 испытательная цепь должна включать катушки индуктивности и сопротивления,скомпонованные так, чтобы обеспечить нужные значения тока, напряжения икоэффициента мощности согласно таблице В.1;кроме того, в категории АС-4 следует использовать испытательную цепь дляпроверки включающей и отключающей способностей (см. 8.3.3.5.2).
Во всех случаях скоростьоперирования должен выбирать изготовитель.
Испытания следует считатьудовлетворительными, если значения, зафиксированные в протоколе испытаний,отличаются от заданных лишь в пределах следующих допусков:
по току ±5 %
по напряжению ±5 %
Испытания должны бытьпроведены на контакторе или пускателе в условиях, соответствующих В.2.2.1 иВ.2.2.2, методами, если уместно, по В.2.2.3, за исключением запрещения заменыконтактов. После испытания контактор или пускатель должен отвечать требованиямк срабатыванию по 8.3.3.2и выдерживать испытательное напряжение для проверки изоляции, равное удвоенномуноминальному рабочему напряжению Ue, но не ниже 900 В,приложенное только по 8.3.3.4.2 а) 1).
Если контактор, входящийв состав пускателя, уже выдержал эквивалентное испытание, пускатель можноповторно не испытывать.
Таблица В.1 - Проверка числа циклов оперированияпод нагрузкой. Условия включения и отключения для нескольких категорийприменения
| Категория применения | Номинальный рабочий ток, Iе, а | Включение | Отключение | |||||
| I/Iе | U/Uе | Cos φ1) | Ic/Iе | U/Uе | Cos φ1) | |||
| АС-1 | Любое значение | 1,0 | 1,0 | 0,95 | 1,0 | 1,0 | 0,95 | |
| АС-2 | 2,5 | 0,65 | 2,5 | 0,65 | ||||
| АС-3 | ≤ 17 | 6,0 | 1,0 | 0,17 | ||||
| >17 | 0,35 | 0,35 | ||||||
| АС-4 | ≤ 17 | 0,65 | 6,0 | 1,0 | 0,65 | |||
| >17 | 0,35 | 0,35 | ||||||
|
| L/R2), мс |
| ||||||
| DC-1 | Любое значение | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | 1,0 | |
| DC-3 | 2,5 | 2,0 | 2,5 | 2,0 | ||||
| DC-5 | 7,5 | 7,5 | ||||||
| 1е- номинальный рабочий ток, А. Ue - номинальное рабочее напряжение, В. I - включаемый ток, А. При переменном токе условия включения выражаются как действующие значения, но предполагается, что пиковые значения асимметричного тока, соответствующие коэффициенту мощности цепи, могут оказаться более высокими. U - приложенное напряжение, А. U c. - возвращающееся напряжение, В. 1с - отключаемый ток, А. L/R - постоянная времени, мс. 1) Допуск ±0,05. 2) Допуск ±15 %. | ||||||||
|
| ||||||||
|
| ||||||||
|
| ||||||||
|
| ||||||||
В.4.1 Общие положения и определения
В.4.1.1 Общиеположения
Это приложениеустанавливает различные методы проверки характеристики пускателей и связанных сними АЗКЗ при токах ниже и выше пересечения I СО их соответствующихвремя-токовых характеристик, представляемых изготовителями пускателей и АЗКЗ, ипри соответствующих типах координации, описанных в 7.2.5.1.
Координация по токупересечения между пускателем и АЗКЗ может быть проверена либо прямым методомспециальным испытанием по В.4.4, либо, для координации типа 2, косвеннымметодом согласно В.4.5.
В.4.1.2 Определения
В.4.1.2.1 токпересечения IСО: Ток, соответствующий точке пересечения средних или опубликованных кривых,представляющих время-токовые характеристики реле перегрузки и АЗКЗсоответственно.
Примечание - Средние - это кривые, соответствующие средним арифметическим значениям,рассчитанным из допусков на время-токовые характеристики, представленныеизготовителем.
В.4.1.2.2 испытательныйток Icd: Испытательный ток, больший, чем IС0, включая допуски, обозначенный изготовителем ипроверенный в соответствии с требованиями, приведенными в таблице В.2.
В.4.1.2.3 время-токоваяхарактеристика перегрузочной способности контактора (пускателя): Графиктока контактора (пускателя), который он способен выдержать, в функции времени.
В.4.2 Условия проведения испытаний по проверке координациипо току пересечения прямым методом
Пускатель и связанный сним АЗКЗ должны быть установлены и соединены как при нормальном использовании.Все испытания должны быть выполнены из холодного состояния.
В.4.3 Испытательные токи и испытательные цепи
Испытательная цепь должнаудовлетворять 8.3.3.5.2,за исключением того, что колебательное переходное напряжение не должнокорректироваться. Токи при испытании должны быть:
(i) 0,75 Ic (с допуском -5 %);
(ii) 1,25 Ic (с допуском +5 %).
Коэффициент мощностииспытательной цепи должен соответствовать таблице 7. При небольших реле, имеющих высокое активноесопротивление, должны, как правило, использоваться индуктивности длянаибольшего снижения коэффициента мощности. Возвращающееся напряжение должноиметь кратность 1,05 от номинального рабочего напряжения.
АЗКЗ должен удовлетворятьуказанному в 7.2.5.1и по номиналу и характеристике соответствовать используемому при испытании по 8.3.4.2.
Если коммутационноеустройство - контактор, его катушка должна питаться от отдельного(независимого) источника при номинальном питающем напряжении управления катушкиконтактора и соединяться так, чтобы контактор разомкнулся, когда сработает релеперегрузки.
В.4.4 Методика испытания и получаемые результаты
В.4.4.1 Методикаиспытания
При замкнутых пускателе иАЗКЗ испытательные токи, указанные в ВАЗ, должны включаться отдельнымкоммутационным аппаратом. В каждом случае испытуемые устройства должнынаходиться при комнатной температуре.
После каждого испытаниянеобходимо осмотреть АЗКЗ, возвратить реле перегрузки и расцепитель выключателяв исходное положение, если необходимо, или заменить все плавкие предохранители,если, по крайней мере, один из них расплавился.
В.4.4.2 Результаты,которые должны быть получены
После испытания при токесогласно В.4.3 (i) АЗКЗ не должен сработать, ареле перегрузки или расцепитель должны сработать, чтобы разомкнулся пускатель.Не должно быть никакого повреждения пускателя.
После испытания при токесогласно В.4.3 (ii) АЗКЗ должен сработатьраньше пускателя. Пускатель должен удовлетворять условиям 8.3.4.2.3 для типакоординации, указанного изготовителем.
В.4.5 Проверкакоординации по току пересечения косвенным методом
Примечание - Длякоординации типа 1 косвенный метод может отличаться от метода, описанного вприложении В, и находиться в стадии рассмотрения. По этой причине косвенныйметод проверки координации по точке пересечения применим только для координациитипа 2.
Косвенный метод состоит впроверке на графике (см. рисунок В.1)условий соблюдения координации по току пересечения:
время-токоваяхарактеристика реле перегрузки (расцепителя) из холодного состояния,представленная изготовителем, должна указывать, как время отключения изменяетсяв функции тока до величины по крайней мере IСО; эта кривая должнарасполагаться ниже время-токовой характеристики АЗКЗ до IСО;
Icd пускателя, испытанного поВ.4.5.1, больше, чем IСО;
время-токоваяперегрузочная характеристика контактора, испытанного по В.4.5.2, должнарасполагаться выше время-токовой характеристики (из холодного состояния) реле перегрузкидо IСО.
В.4.5.1 Испытание при Icd
Применим п. 8.3.4.1 ч. 1со следующим дополнением.
Методика испытания:контактор или пускатель должен включать и отключать испытательный ток (Icd) в течение рабочих циклов, указанных в таблице В.2.Это выполняется при отсутствии АЗКЗ в схеме.
Таблица В.2 - Условия испытаний
| Ur/Uе | Cos φ | Время протекания тока (см. примечание 2), с | Время обесточивания, с | Число циклов оперирования |
| 1,05 | См. примечание 1 | 0,05 | См. примечание 3 | 3 |
Примечания1 Коэффициент мощности должен быть выбран в соответствии с таблицей 16 ГОСТ Р 50030.1. 2 Время может быть менее 0,05 с, если контакты успевают устанавливаться должным образом перед последующим размыканием. | ||||
Поведениеконтакторов или пускателей во время и после испытания при токе Icd:
a) в течение испытания недолжно происходить ни постоянного дутообразования, ни перекрытия междуполюсами, ни перегорания плавкого элемента в цепи заземления (см. 8.3.4.1.2),ни сваривания контактов;
b) после испытания:
1) контакты должныфункционировать правильно, когда контактор или пускатель переключаютсоответствующим методом управления;
2) электроизоляционныесвойства контакторов и пускателей должны быть проверены испытаниямиэлектроизоляционных свойств контактора или пускателя, используя практически синусоидальноеиспытательное напряжение двойного значения относительно номинального рабочегонапряжения Ue, использовавшегося при испытании на Icd, сминимумом 1000 В. Испытательное напряжение должно быть приложено в течение 5 с,как определено в 8.3.3.4.2 а) 1).
В.4.5.2 Время-токоваяхарактеристика перегрузочной способности контактора (пускателя)
Характеристика выдаетсяизготовителем и основана на методике испытания, изложенной в 8.3.5, но притаких сочетаниях токов перегрузки и продолжительности, чтобы получитьхарактеристику по крайней мере до IСО, в дополнение к 7.2.4.4.
Эта характеристикадействительна для токов перегрузки контактора при комнатной температуре.Минимальная продолжительность охлаждения, требующаяся для контактора междудвумя такими испытаниями на перегрузку, должна быть указана изготовителем.
а - средняя время-токоваяхарактеристика реле перегрузки из холодного состояния;
b - время-токовая характеристикаперегрузочной способности контактора
а) Координация с предохранителем
а - средняя время-токоваяхарактеристика реле перегрузки из холодного состояния;
b - время-токовая характеристикаперегрузочной способности контактора
b) Координация с автоматическимвыключателем
Рисунок В. 1 - Примерывремя-токовых характеристик
Введение
Составить простой наборправил для определения воздушных зазоров и расстояний утечки в аппаратахневозможно, так как многое зависит от переменных факторов: атмосферных условий,типа используемой изоляции, расположения путей утечки, состояния системы, вкоторой предполагается установить аппарат.
Поэтому настоящееприложение должно служить инструкцией по определению минимальных допустимыхзначений воздушных зазоров и расстояний утечки. Эти значения основаны насодержащихся в различных национальных спецификациях и известных какобеспечивающие удовлетворительные результаты в нормальных промышленных условияхи в системах, как правило, применяющихся в большинстве стран, в которыхдействуют эти технические спецификации.
Для лучшего пониманиявлияния различных факторов и вывода более общих правил требуются дополнительныеисследования.
Рекомендации данногоприложения относятся к низковольтным контакторам и пускателям, охватываемымнастоящим стандартом. Они распространяются на аппараты, работающие на воздухепри нормальных атмосферных условиях согласно 6.1.3.2. Если атмосферные условияотличаются от нормальных, это следует компенсировать выбором оболочки илиувеличением расстояний утечки. Соблюдение этих рекомендаций не означает, чтоаппарат обязательно выдержит испытания по настоящему стандарту.
С.2 Определения
Свободный пункт.
С.3 Общие положения
С.3.1 Поверхностьизоляционных частей рекомендуется выполнять ребристой, располагая ребра так,чтобы нарушалась целостность токопроводящих отложений, которые могутобразовываться.
С.3.2 Рекомендуемыевоздушные зазоры и расстояния утечки относятся к недугогасящим частям. Вблизидуги или в зонах, где могут присутствовать ионизированные газы, нормальныеатмосферные условия, определенные в 6.1.3.2, не имеют места, и могутпотребоваться более высокие значения.
С.3.3 Рекомендуемыезначения воздушных зазоров не действительны для зазоров между разъединяющимися контактамиодного полюса в разомкнутом положении.
С.3.4 Токопроводящиечасти, покрытые только лаком или эмалью либо защищенные одними продуктамиокисления или аналогичного процесса, не следует рассматривать какизолированные.
С.3.5 Рекомендуемыевоздушные зазоры и расстояния утечки следует соблюдать в следующихобстоятельствах:
a) с одной стороны, вотсутствие наружных электрических соединений, с другой - когда изолированныеили неизолированные проводники любого типа и размеров, предписанных для данногоаппарата, монтируются согласно инструкциям изготовителя при их наличии;
b) после замены сменныхчастей, с учетом максимальных разрешенных технологических допусков;
c) с учетом возможныхдеформаций под действием температуры, старения, толчков, вибрации или условийкороткого замыкания, которые ожидаются в процессе эксплуатации.
С.4 Определениевоздушных зазоров и расстояний утечки
При определении воздушныхзазоров и расстояний утечки рекомендуется учитывать следующие факторы.
С.4.1 Если на значениевоздушного зазора или расстояния утечки влияют одна или несколько металлическихчастей, то либо один из отрезков между этими частями должен иметь по крайнеймере предписанную минимальную длину, либо сумма двух наибольших отрезков должнапо крайней мере в 1,25 раза превышать эту длину. При расчете полной длинывоздушных зазоров и расстояний утечки не следует принимать во внимание отрезкидлиной менее
С.4.2 При определениирасстояний утечки канавки шириной и глубиной не менее
С.4.3 При определениирасстояний утечки ребрами высотой менее
измеряют по контуру, еслиони составляют единое целое с частью из изоляционного материала (например,отлиты или приварены);
измеряют по болеекороткому из двух путей: длине стыка или профилю ребра, если они не составляютединого целого с частью из изоляционного материала.
С.4.4 Применениепредшествующих рекомендаций иллюстрируется примерами 1-11 приложения G ч. 1.
С.5 Минимальныезначения воздушных зазоров и расстояний утечки
С.5.1 Значения воздушныхзазоров и расстояний утечки приведены в таблице С.1 в зависимости отноминальных значений напряжения по изоляции и рабочего тока Iе.
Таблица С.1- Минимальные значения воздушных зазоров и расстояний утечки
| Номинальное напряжение по изоляции Ui, В | Воздушные зазоры, мм | Расстояния утечки, мм | ||||||
| Iе ≤ 63 А | Ie > 63 А | Ie ≤ 63 А | Ie > 63 А | |||||
| L-L | L-A | L-L | L-A | а | b | а | b | |
| <60 | 2 | 3 | 3 | 5 | 2 | 3 | 3 | 4 |
| 60 < Ui ≤ 250 | 3 | 5 | 5 | 6 | 3 | 4 | 5 | 8 |
| 250 < Ui ≤ 400 | 4 | 6 | 6 | 8 | 4 | 6 | 6 | 10 |
| 400 < Ui ≤ 500 | 6 | 8 | 8 | 10 | 6 | 10 | 8 | 12 |
| 500 < Ui ≤ 690 | 8 | 12 | 10 | 14 | ||||
| 690 < U, ≤ 750 переменного тока, 690 < С ≤ 800 постоянного тока | 10 | 14 | 10 | 14 | 10 | 14 | 14 | 20 |
| 750 < Ui ≤ 1000 переменного тока 800 < Ui ≤1500 постоянного тока | 14 | 20 | 14 | 20 | 14 | 20 | 20 | 28 |
Примечания1 Значения относятся к атмосферным условиям, определенным в 6.1.3.2 ч. 1. В более суровых условиях и при применении в морских условиях расстояния утечки должны по крайней мере соответствовать графе b. 2 Если воздушный зазор L-А больше соответствующего расстояния утечки по графе а или b, расстояние утечки между частью, находящейся под напряжением, и доступной для прикосновения токопроводящей частью должно быть не менее этого воздушного зазора. 3 Воздушные зазоры и расстояния утечки для цепей управления и вспомогательных цепей должны соответствовать указанным для Iе ≤ 63 А. | ||||||||
| Воздушные зазоры и расстояния утечки между находящимися под напряжением частями главной цепи и находящимися под напряжением частями цепей управления и вспомогательных цепей должны соответствовать указанным в графе L-L в зависимости от номинального рабочего тока 1еконтактора или пускателя | ||||||||
С.5.2Значения воздушного зазора указаны между двумя частями, находящимися поднапряжением (L-L), и между частью, находящейся под напряжением, идоступной для прикосновения токопроводящей частью (L-А). Расстояние между частью, находящейся поднапряжением, и заземленной частью (не считающейся потенциально опасной) можетсовпадать с указанным для L-L при соответствующем напряжении.
С.5.3 Расстояния утечкизависят также от изоляционного материала и формы изоляционной части.
Графа а
1) Керамика (стеатит,фарфор).
2) Другие изоляционныематериалы, выполненные с ребристой или приблизительно вертикальнойповерхностью, способные, как показала практика, удовлетворительно служить при расстоянияхутечки, предписанных для керамики.
Примечание - Это могут быть материалы с показателем трекингостойкости минимум 140 Впо ГОСТ27473, например фенопласт.
Графа b
Все прочие случаи.
Приведенные в таблицезначения ориентировочно могут рассматриваться как минимальные.
Примечание - В рамках настоящего приложения слово«согласование» используется в очень широком смысле; к «потребителям» относятсяи испытательные станции.
Действительно приложение J ч. 1, насколько оно охватывает пункты настоящегостандарта, со следующими дополнениями.
| Пункт | Вопрос |
| 1.1.2.3 | Дополнительные требования к пускателям с двумя направлениями вращения при повторно-кратковременных включениях и торможении противотоком |
| 4.3.4.3, примечание | Защита от перегрузок пускателей в повторно-кратковременном режиме |
| 4.3.5.5.3 | Пауза между двумя последовательными пусками автотрансформаторных пускателей продолжительностью более 15 с |
| 4.4 | Области применения, отличающиеся от категорий применения по таблице 1 |
| 4.7.2 | Особое применение максимальных реле или расцепителей тока мгновенного действия и реле или расцепителей типов, отличающихся от перечисленных в 4.7.2 |
| 4.7.3 | Защита цепи ротора в реостатном роторном пускателе |
| 4.7.3 | Защита автотрансформатора в автотрансформаторном пускателе |
| 4.7.5 | Допуски по время-токовым характеристикам реле перегрузки (указываемые изготовителем) |
| 4.10.2 | Характеристики устройств для автоматического регулирования ускорения |
| 4.11, 4.12 | Характер и размеры соединительных связей: a) между автотрансформаторным пускателем и автотрансформатором, поставляемым отдельно; b) между реостатным роторным пускателем и сопротивлениями, поставляемыми отдельно. Соглашение по а) и b) должны заключать изготовитель пускателя и потребитель |
| 7.2.2.6.3 | Номинальные характеристики обмоток со специальными номиналами (указываются изготовителем) |
| 7.2.4.1, таблица 7 | Проверка условий включения при испытаниях на включение и отключение (с согласия изготовителя) |
| 8.3.4.2.1, таблица 12 | Значение ожидаемого тока r при испытаниях на условный ток короткого замыкания аппаратов с Iе > 1600 А |
Е.1 Требования к стойкости к внешним воздействующим факторам
Е.1.1 Виды климатическихисполнений - по ГОСТ15150 и ГОСТ15543.1.
Виды климатическихисполнений и номинальные значения климатических факторов должны устанавливатьсяв стандартах и технических условиях на контакторы и пускатели конкретных серийи типов.
Е.1.2 Номинальныезначения механических внешних воздействующих факторов - по ГОСТ17516.1, и они должны устанавливаться в стандартах и технических условияхна контакторы и пускатели конкретных серий и типов.
Е.2 Требования кмаркировке
Маркировка контакторов ипускателей должна соответствовать требованиям настоящего стандарта и ГОСТ 18620.
Е.3 Требования купаковке, транспортированию и хранению
Е.3.1 Требования купаковке контакторов и пускателей - по ГОСТ23216.
Е.3.2 Условиятранспортирования и хранения устанавливают в стандартах и технических условияхна контакторы и пускатели конкретных серий и типов (в зависимости от ихназначения) по ГОСТ23216 и ГОСТ15150.
Е.4 Требования кгарантии
Изготовитель долженгарантировать соответствие контакторов и пускателей требованиям настоящего стандартаи стандартов и технических условий на контакторы и пускатели конкретных серий итипов при соблюдении потребителем условий транспортирования, хранения, монтажаи эксплуатации.
Гарантийный срокэксплуатации контакторов и пускателей - не менее двух лет со дня ввода их вэксплуатацию, при условии ввода в эксплуатацию не позднее 6 мес. со дняполучения их от предприятия-изготовителя или с даты проследования черезгосударственную границу России. Он должен быть указан в стандартах илитехнических условиях на контакторы и пускатели конкретных серий и типов.
Е.5 Виды испытаний
Е.5.1 Контакторы ипускатели подвергают приемочным, приемосдаточным и периодическим испытаниям всоответствии с ГОСТР 15.201 и ГОСТ15.309; при необходимости проводят также квалификационные, типовые испециальные испытания.
Е.5.2 Правила приемки иметоды контроля должны устанавливаться в стандартах и технических условиях наконтакторы и пускатели конкретных серий и типов.
Программа типовых испытаний по 8.1.2 настоящего стандарта является основойдля установления программ приемочных и периодических испытаний, а программаконтрольных испытаний по 8.1.3 настоящего стандарта является основой для установленияпрограмм приемосдаточных испытаний в стандартах и технических условиях наконтакторы и пускатели конкретных серий и типов.
Ключевые слова: электромеханические контакторы и пускатели
