ГОСТ Р 4.1.8-99
(Правила ЕЭК (ООН № 8)

ЕДИНООБРАЗНЫЕПРЕДПИСАНИЯ, КАСАЮЩИЕСЯ ОФИЦИАЛЬНОГОУТВЕРЖДЕНИЯ ФАР С АСИММЕТРИЧНЫМИ ОГНЯМИ БЛИЖНЕГО СВЕТА И (ИЛИ) ОГНЯМИДАЛЬНЕГО СВЕТА МЕХАНИЧЕСКИХ ТРАНСПОРТНЫХСРЕДСТВ, ПРЕДНАЗНАЧЕННЫХ ДЛЯИСПОЛЬЗОВАНИЯ С ГАЛОГЕННЫМИ ЛАМПАМИ НАКАЛИВАНИЯ (ЛАМПЫ Н₁, Н₂,Н₃, НВ₃, НВ₄, Н₇, Н₈, Н₉,HIR1, HIR2 и (или) Н₁₁)



ГосстандартРоссии
Москва



СОДЕРЖАНИЕ

Предисловие

1. РАЗРАБОТАНВсероссийским научно-исследовательским институтом стандартизации и сертификациив машиностроении (ВНИИНМАШ) на основе Правил ЕЭК ООН № 8, принятых Рабочейгруппой по конструкции транспортных средств КВТ ЕЭК ООН

ВНЕСЕН Госстандартом России

2. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕПостановлением Госстандарта России от 26 мая 1999г. № 184

3. Настоящийстандарт представляет собой идентичный текст Правил ЕЭК ООН № 8 с поправкамисерии 04 (с 06.07.86), Пересмотр 3 (документ E/ECE/324-E/ECE/TRANS/505/Add.7/Rev.3, дата вступления в силу13.01.93) «Единообразные предписания, касающиеся официального утверждения фар сасимметричными огнями ближнего света и (или) огнями дальнего света механическихтранспортных средств, предназначенных для использования с галогенными лампаминакаливания (лампы Н_1, Н₂, Н₃, НВ₃,НВ₄, Н₇, Н₈, Н₉, HIR1, HIR2 и (или) Н₁₁)» и включает в себя:

- Пересмотр 3 - Поправка1 (документ E/ECE/324-E/ECE/TRANS/505/Add.7/Rev.3/Amend.l,дата вступления в силу 09.02.94);

- Пересмотр 3 -Исправление 1 (документ E/ECE/324-E/ECE/TRANS/505/Add.7/Rev.3/Corr.l,дата вступления в силу 01.07.94);

- Пересмотр 3 -Исправление 2 (документ E/ECE/324-E/ECE/TRANS/505/Add.7/Rev.3/Corr.2, дата вступления в силу 10,03.95);

- Пересмотр 3 - Поправка2 (документ E/ECE/324-E/ECE/TRANS/505/Add.7/Rev.3/Amend.2, дата вступления в силу 15.01.97);

- Пересмотр 3 - Поправка3 (документ E/ECE/324-E/ECE/TRANS/505/Add.7/Rev.3/Amend.3, дата вступления в силу 03.09.97);

- Пересмотр 3 - Поправка4 (документ E/ECE/324-E/ECE/TRANS/505/Add.7/Rev.3/Amend.4, дата вступления в силу 14.05.98)

5. ИЗДАНИЕ (февраль 2002г.) с Изменением № 1, утвержденным в ноябре 2001г. (ИУС 2-2002)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Дата введения 2000-07-01

Настоящий стандарт вводит вдействие Правила ЕЭК ООН № 8 (далее - Правила).

А.АДМИНИСТРАТИВНЫЕ ПРЕДПИСАНИЯ

Область применения¹⁾

Настоящие Правилараспространяются на фары механического транспортного средства, на которых могутбыть установлены рассеиватели из стекла или пластических материалов.

¹⁾ Ни одно положение настоящих Правил не препятствуеткакой-либо Стороне Соглашения, применяющей настоящие Правила, запрещатьустановку фары с рассеивателем из пластических материалов, официальноутвержденной в соответствии с настоящими Правилами, в сочетании с механическимприспособлением для очистки фар (со стеклоочистителями).

1.Определения

В настоящих Правилахприменяют следующие термины с соответствующими определениями:

1.1 рассеиватель: Наиболее удаленный компонент фары (устройства),который пропускает свет через освещаемую поверхность

1.2 покрытие: Любое вещество или вещества, нанесенные одним или болееслоями на наружную поверхность рассеивателя

1.3 фары различных типов: Фары, которые различаются между собой в такихсущественных аспектах, как:

1.3.1 фабричная или торговаямарка;

1.3.2 характеристики оптических систем;

1.3.3 добавление илиснятие элементов, способных изменить оптические результаты путем отражения,преломления, поглощения и/или деформации при их эксплуатации. Однако добавлениеили снятие фильтров, предусмотренных исключительно для изменения цвета огня, ане для изменения его распределения, не означает изменения типа;

1.3.4 пригодность для правостороннего или левостороннегодвижения или возможность использования для движения в обоих направлениях;

1.3.5 род получаемогоогня (ближний свет, дальний свет или оба огня);

1.3.6 патрон длякрепления лампы (или ламп) накаливания одной из категорий ¹⁾ Н₁,Н₂, Н₃, НВ₃, НВ₄, Н₇, Н₈,Н₉, HIR1, HIR2 и (или) Н₁₁

(Поправка серии 04),

(Измененная редакция,Изм. № 1*).

¹⁾ Лампы накаливания HIR1и/или Н₉ можно использовать только для получения огня ближнего светав сочетании с установкой устройств (устройства) для очистки фар в соответствиис Правилами ЕЭК ООН № 45. Кроме того, при установке этих фар не применяютположения 6.2.6.2.2 Правил ЕЭК ООН № 48, включающих поправки серии 01, вотношении утла наклона.

Это ограничение применяется до тех пор, пока небудет достигнуто общее соглашение по вопросу об использовании устройстврегулировки фар и устройств для очистки фар в отношении уровня рабочиххарактеристик фары.

Не следует смешивать понятие«тип лампы» с понятием «категория лампы». Настоящие Правила касаются фар, вкоторых используются галогенные лампы накаливания категорий Н₁, Н₂,Н₃, НВ₃, НВ₄, Н₇, Н₈, Н₉,H1R1, H1R2 и (или) Н₁₁.Эти различные категории ламп накаливания отличаются друг от друга главнымобразом самой конструкцией, в частности цоколей. Они не взаимозаменяемы, но водну и ту же категорию могут, как правило, входить лампы различных типов.

1.3.7 материалы, изкоторых состоят рассеиватели и покрытия, если таковые имеются.

* Дополнение 10 к поправкам серии 04-E/ECE/324-E/ECE/TRANS/505/Add.7/Rev.3/Amend.5,дата вступления в силу 04.02.99 (здесь и далее).

2.Заявка на официальное утверждение фары ²⁾

2.1 Заявкана официальное утверждение фары представляется владельцем фабричной илиторговой марки или его надлежащим образом уполномоченным представителем. В нейдолжно быть указано:

2.1.1 предназначена лифара для получения как ближнего, так и дальнего света или только одного из этихогней;

2.1.2 когда речь идет офаре, предназначенной для ближнего света, то изготовлена ли она с учетомдвижения в обоих направлениях или только для правостороннего или левостороннегодвижения;

2.1.2.1 если фараоснащена регулируемым отражателем, то положение (положения) установки фары поотношению к поверхности дороги и к продольной средней плоскости автомобиля.

(Поправка серии 04).

2.1.3 цветсветового пучка, излучаемого фарой.

2.2 К каждой заявке наофициальное утверждение должны быть приложены:

2.2.1 достаточноподробные для определения типа фары чертежи в трех экземплярах, на которыхизображен вид фары спереди и, в соответствующих случаях, детальный рисунокбороздок рассеивателя, а также поперечное сечение; на чертежах должно быть показаноместо, предназначенное для знака официального утверждения;

2.2.1.1 еслифара оснащена регулируемым отражателем, то указание положения (положений)установки фары по отношению к поверхности дороги и продольной средней плоскостиавтомобиля при условии, что фара предназначена для использования только в этом(этих) положении (положениях).

(Поправка серии 04).

2.2.2 краткоетехническое описание;

2.2.3 дваобразца типа фары;

2.2.4 дляиспытания пластических материалов, из которых изготовлены рассеиватели:

2.2.4.1 тринадцатьрассеивателей:

2.2.4.1.1 шесть из этихрассеивателей могут быть заменены шестью образцами материала размером не менее60×80 мм, имеющими плоскую или выпуклую наружную поверхность и в основномплоский (радиус кривизны не менее 300мм) участок в центральной части размером не менее15×15 мм;

2.2.4.1.2 каждый такойрассеиватель или образец материала должен быть изготовлен таким методом,который используется в массовом производстве;

2.2.4.2 отражатель, ккоторому могут крепиться рассеиватели в соответствии с инструкциямиизготовителя.

²⁾ Заявка на официальное утверждение лампынакаливания: см. Правила ЕЭК ООН № 37.

2.3 К материалам, изкоторых изготовлены рассеиватели и покрытия, если таковые имеются, должныприкладываться протоколы испытания характеристик этих материалов и покрытий,если они уже были подвергнуты испытаниям.

2.4 Компетентный орган проверяет, чтобы до предоставленияофициального утверждения по типу конструкции были приняты соответствующие мерыдля обеспечения эффективного контроля за соответствием производства.

3. Маркировка ¹⁾

3.1 Нафарах и лампах, представляемых на официальное утверждение, должна находитьсяфабричная или торговая марка предприятия, представившего заявку об официальномутверждении.

¹⁾ Если фары сконструированы в целях удовлетворениятребованиям только правостороннего либо только левостороннего движения,рекомендуется, кроме того, указать с помощью нестираемого знака на переднемрассеивателе пределы зоны, которая может быть замаскирована, чтобы не мешатьпользователям дороги страны, где направление движения иное, чем то, длякоторого сконструирована фара. Однако, если в силу конструкции такая зона можетопределяться непосредственно, в таком обозначении пределов нет необходимости.

3.2 Нарассеивателе и корпусе ²⁾ должны быть предусмотрены местадостаточного размера для знака официального утверждения и дополнительныхобозначений, упомянутых в разделе 4; эти места должны быть указаны начертежах, упомянутых в 2.2.1.

²⁾ Если рассеиватель невозможно отделить от корпусафары, то достаточно предусмотреть такое место на рассеивателе.

3.3 Фары,сконструированные таким образом, чтобы удовлетворять требованиям как правостороннегодвижения, так левостороннего движения, должны иметь надписи для обозначенияобеих позиций крепления оптического элемента на транспортном средстве или лампынакаливания на рефлекторе; эти надписи должны состоять из букв R/D для позиции, соответствующейправостороннему движению, и букв L/G дляпозиции, соответствующей левостороннему движению.

4.Официальное утверждение

4.1 Общие предписания

4.1.1 Если все образцы типа фары, представленные наосновании раздела 2,удовлетворяют предписаниям настоящего стандарта, то данный тип фары считаетсяофициально утвержденным.

4.1.2 В том случае, еслисгруппированные, комбинированные или совмещенные огни удовлетворяют требованиямболее чем одних Правил, то может проставляться единый международный знакофициального утверждения при условии, что каждый из этих сгруппированных,комбинированных или совмещенных огней отвечает применяемым к ним положениям.

Настоящее требование не применяетсяк фарам, снабженным колбой с двумя нитями накала, в этом случае официальноеутверждение предоставляется только в отношении одного луча.

4.1.3 Каждому официальноутвержденному типу присваивается номер официального утверждения. Первые две егоцифры (в настоящее время 04) указывают серию поправок, включаемых последниеосновные технические изменения, внесенные в стандарт на момент предоставленияофициального утверждения. Одна и та же Договаривающая сторона не можетприсвоить тот же номер другому типу фары, на которую распространяется настоящийстандарт, за исключением тех случаев, когда официальное утверждениераспространяется на устройство, отличающееся от официально утвержденного толькопо цвету излучаемого света.

4.1.4 СтороныСоглашения 1958 года уведомляются об официальном утверждении, распространенииофициального утверждения, об отказе в официальном утверждении, отменеофициального утверждения или окончательном прекращении производства типа фарына основании настоящих Правил посредством карточки, соответствующей образцу,приведенному в приложении 1, суказаниями, предусмотренными в 2.2.1.1.

(Поправка серия 04).

4.1.4.1 если фараоснащена регулируемым отражателем и предназначена для установки только вположениях, указанных в 2.2.1.1, то по получении официальногоутверждения податель заявки обязан надлежащим образом информировать потребителяо правильном положении (положениях) установки фары.

(Поправка серии 04).

4.1.5 На каждой фаре,соответствующей типу, официально утвержденному на основании настоящих Правил, вместах, указанных в 3.2,помимо маркировки, предписанной в 3.1,проставляется знак официального утверждения, описание которого содержится в 4.2и 4.3.

4.2 Схема знака официального утверждения

Знак официальногоутверждения состоит:

4.2.1 измеждународного знака официального утверждения, представляющего собой:

4.2.1.1 круг, в которомпроставлена буква Е, за которой следует отличительный номер страны,предоставивший официальное утверждение ¹⁾;

4.2.1.2 номерофициального утверждения, предусмотренный в 4.1.3;

¹⁾ 1 - Германия, 2 - Франция, 3 - Италия, 4 -Нидерланды, 5 - Швеция, 6 - Бельгия, 7 - Венгрия, 8 - Чешская Республика, 9 -Испания, 10 - Югославия, 11 - Соединенное Королевство, 12 - Австрия,13-Люксембург, 14 - Швейцария, 15 - не присвоен, 16 - Норвегия, 17 - Финляндия,18 - Дания, 19 - Румыния, 20 - Польша, 21 - Португалия, 22 - РоссийскаяФедерация, 23 - Греция, 24 - Ирландия, 25 - Хорватия, 26 - Словения, 27 -Словакия, 28 - Беларусь, 29 - Эстония, 30 - не присвоен, 31 - Босния иГерцеговина, 32 - Латвия, 33 - 36 - не присвоены, 37 - Турция, 38 - 39 - неприсвоены, 40 - бывшая югославская Республика Македония, 41 - не присвоен, 42 -Европейское сообщество (официальные утверждения предоставляются егогосударствами-членами с использованием их соответствующего символа ЕЭК) и 43 -Япония. Последующие порядковые номера присваиваются другим странам вхронологическом порядке ратификации ими Соглашения о принятии единообразныхтехнических предписаний для колесных транспортных средств, предметовоборудования и частей, которые могут быть установлены и (или) использованы наколесных транспортных средствах, и об условиях взаимного признания официальныхутверждений, выдаваемых на основе этих предписаний, или в порядке ихприсоединения к этому Соглашению. Присвоенные им таким образом номерасообщаются Генеральным секретарем Организации Объединенных НацийДоговаривающимися сторонам Соглашения.

4.2.2 изследующего дополнительного обозначения или обозначений:

4.2.2.1 на фарах,отвечающих требованиям только левостороннего движения, - горизонтальнойстрелки, направленной острием вправо по отношению к наблюдателю, смотрящему нафару спереди, т.е. в ту сторону дороги, по которой происходит движение;

4.2.2.2 на фарах, которыепредназначены для установки - посредством соответствующей регулировкиоптического элемента или лампы накаливания - для обоих направлений движения, -горизонтальной стрелки, имеющей два острия, одно из которых соответственнонаправлено влево, а другое - вправо;

4.2.2.3 на фарах,удовлетворяющих требованиям настоящих Правил только в отношении ближнего света,- буквы НС;

4.2.2.4 на фарах,удовлетворяющих требованиям настоящих Правил только в отношении дальнего света,- буквы HR;

4.2.2.5 на фарах,удовлетворяющих требованиям настоящих Правил как в отношении ближнего света,так и в отношении дальнего света, - буквы HCR;

4.2.2.6 на фарах срассеивателями из пластических материалов рядом с обозначениями, предписаннымив 4.2.2.3-4.2.2.5, проставляется сочетание букв PL;

4.2.2.7 нафарах, удовлетворяющих требованиям настоящих Правил в отношении дальнего света,рядом с кругом, в котором проставлена буква Е, наносится обозначениемаксимальной силы света, выраженной при помощи маркировочного значения,указанного в 6.3.2.1.2. В случае совмещенных фар указаниемаксимальной силы света лучей дальнего света в целом производится способом,аналогичным приведенному выше.

4.2.3 В каждом случаесоответствующий способ использования, применяемый в ходе испытания всоответствии с 1.1.1.1 приложения 5, идопустимое напряжение в соответствии с 1.1.1.2 приложения 5должны быть указаны в карточке официального утверждения и в карточке сообщения,направляемым странам, которые являются Договаривающимися сторонами Соглашения икоторые применяют настоящие Правила. В соответствующих случаях на устройствахпроставляется следующая маркировка:

4.2.3.1 на фарах,удовлетворяющих требованиям настоящих Правил, которые сконструированы такимобразом, чтобы нить накала ближнего света не включалась одновременно скакой-либо другой нитью, с которой она может быть совмещена, проставляется назнаке официального утверждения после обозначения лампы ближнего света наклоннаячерта (/);

4.2.3.2 на фарах,удовлетворяющих требованиям приложения 5 и работающих только от напряжения6 или 12 В, около держателя лампы накаливания проставляется число 24,перечеркнутое косым крестом.

4.2.4 Околовышеупомянутых дополнительных обозначений могут наноситься две цифры номераофициального утверждения (в настоящее время 04), которые указывают на сериюпоправок, включающих последние основные технические изменения, внесенные вПравила на момент предоставления официального утверждения, и, в случаенеобходимости, соответствующая стрелка.

4.2.5 Знаки иобозначения, упомянутые в 4.2.1и 4.2.2,должны быть четкими и нестираемыми, даже если фара установлена на транспортномсредстве.

4.3 Схема знака официального утверждения

4.3.1 Отдельные фары

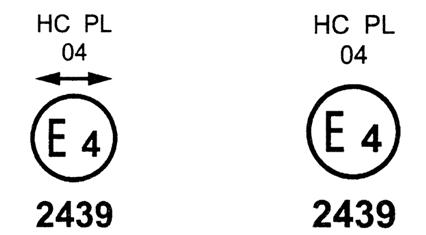

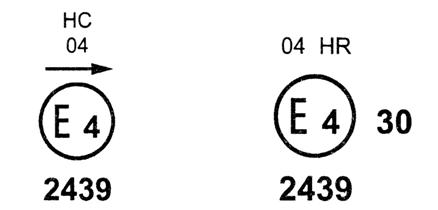

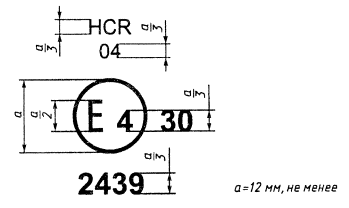

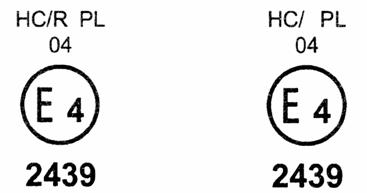

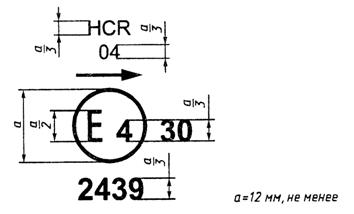

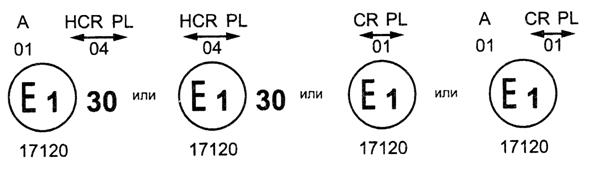

Примеры схем знаковофициального утверждения с вышеупомянутыми дополнительными обозначениямиприведены в приложении 3 на рисунках 1 - 9.

4.3.2 Сгруппированные, комбинированные илисовмещенные лампы

4.3.2.1 Еслисгруппированные, комбинированные или совмещенные лампы соответствуютпредписаниям нескольких Правил, то может проставляться один международный знакофициального утверждения, состоящий из круга, в котором проставлена буква Е, закоторой следует отличительный номер страны, предоставившей официальноеутверждение, и номера официального утверждения. Такой знак официальногоутверждения может быть проставлен в любом месте сгруппированных,комбинированных или совмещенных ламп при условии, что:

4.3.2.1.1 он виден послеих установки,

4.3.2.1.2 любой элементсгруппированных, комбинированных или совмещенных ламп, пропускающий свет, можетбыть снят только вместе со знаком официального утверждения.

4.3.2.2 Условноеобозначение каждой лампы, соответствующее всем стандартам на основании которыхбыло предоставлено официальное утверждение, а также соответствующим поправкам,включающим последние основные технические изменения, внесенные в стандарт кмоменту выдачи официального утверждения, и, в случае необходимости,соответствующую стрелку наносят:

либо

4.3.2.2.1 насоответствующую светоиспускающую поверхность,

либо

4.3.2.2.2 в случаесгруппированных ламп таким образом, чтобы каждая из сгруппированных,комбинированных или совмещенных ламп могла быть легко определена (см. четыреобразца, приведенные в приложении 3).

4.3.2.3 Размер элементовединого знака официального утверждения не должен быть менее минимальногоразмера элементов отдельных знаков, на основании которых было предоставленоофициальное утверждение.

4.3.2.4 Номерофициального утверждения присваивается каждому официально утвержденному типу.Одна и та же Договаривающаяся сторона не может присваивать тот же номер другомутипу сгруппированных, комбинированных или совмещенных ламп, подпадающих поддействие настоящего стандарт.

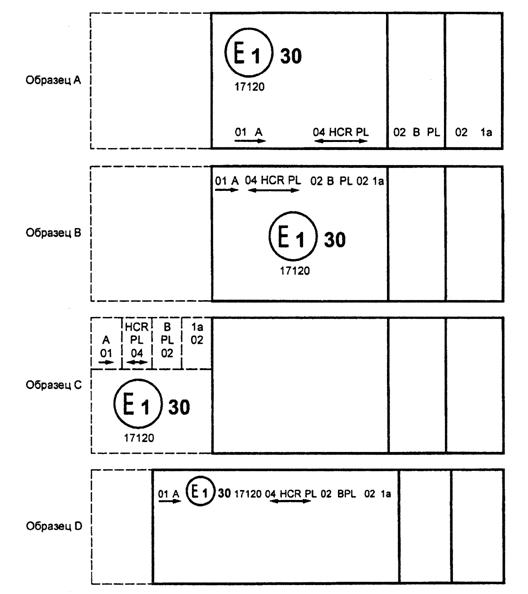

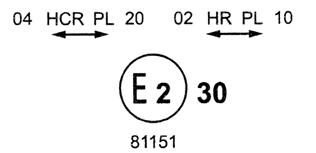

4.3.2.5 Образцы схемзнаков официального утверждения для сгруппированных, комбинированных или совмещенныхламп, а также всех вышеупомянутых дополнительных обозначений приведены на рисунке10 в приложении 3.

4.3.3 Огни, рассеиватели которых используются дляразличных типов фар и которые также могут быть совмещены или сгруппированы сдругими огнями

В этом случае применяютсяположения, приведенные в 4.3.2.

4.3.3.1 Кроме того, вслучаях использования одного и того же рассеивателя на последний могутнаноситься различные знаки официального утверждения, относящиеся к различнымтипам фар или группам ламп при условии, что на корпусе фары, даже если он неможет быть отделен от рассеивателей, также имеется место, указанное в 3.2, и такженанесены знаки официального утверждения, относящиеся к конкретным функциям этихфар.

Если различные типы фаримеют одинаковый корпус, то на него могут наноситься различные знакиофициального утверждения.

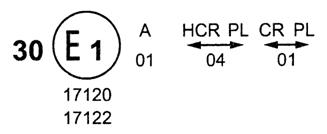

4.3.3.2 Примерысоответствующих знаков официального утверждения приведены на рисунке11 в приложении 3.

В.ТЕХНИЧЕСКИЕ ПРЕДПИСАНИЯ, КАСАЮЩИЕСЯ ФАР ¹⁾

5. Общие спецификации

5.1 Каждый образец долженотвечать спецификациям, приведенным в разделах 6 - 8.

¹⁾ Технические требования для ламп накаливания - см.Правила ЕЭК ООН № 37.

5.2 Фары должны бытьизготовлены таким образом, чтобы при нормальных условиях использования и несмотряна вибрацию, которой они могут при этом подвергаться, они сохраняли своипредписанные фотометрические характеристики и находились в надлежащем рабочемсостоянии.

5.2.1 Фары должныоборудоваться устройством, позволяющим производить предписанную регулировку фарна транспортном средстве в соответствии с применяемыми к ним правилами. Такоеустройство может не предусматриваться для комплектов фар, отражатель ирассеиватель которых неотделимы друг от друга, если использование такихкомплектов ограничивается транспортными средствами, на которых регулировка фаробеспечивается другими способами. Если фара дальнего света и фара ближнегосвета, каждая из которых снабжена отдельной лампой накаливания, группируютсяили совмещаются в единое устройство, то регулировочное устройство должнопозволять производить предписанную регулировку каждой из оптических системраздельно. Однако это положение не применяется к фарам в сборе с нераздельнымиотражателями. В отношении этого типа фар должны применяться требования раздела 6настоящего стандарта.

5.3 Детали,предназначенные для крепления лампы (ламп) накаливания к отражателю, должныбыть изготовлены таким образом, чтобы даже в темноте была обеспеченавозможность крепления лампы (ламп) накаливания только в надлежащем положении ²⁾.

²⁾ Считается, что фара отвечает требованиям настоящегопункта, если монтаж лампы накаливания в фару не представляет трудностей, ицокольные штифты могут быть вставлены в прорези патронов в правильном направлениидаже в темноте.

Патрон лампы накаливаниядолжен соответствовать размерам, указанным в следующих спецификациях ПубликацииМЭК 61-2:

(Поправка серии 04).

(Измененная редакция,Изм. № 1).

5.4 Для фар, сконструированных таким образом, чтобыудовлетворять требованиям как правостороннего движения, так и левостороннегодвижения, приспособление к определенному направлению движения может бытьдостигнуто путем соответствующего первоначального регулирования в моментоборудования транспортного средства, или это делается самим водителем. Этопервоначальное или специальное регулирование должно заключаться, например, вустановке под определенным углом либо оптического элемента на автомобиле, либолампы накаливания по отношению к оптическому элементу. Во всех случаях должныбыть возможны только две различные совершенно определенные позиции крепления,отвечающие каждая одному направлению движения (правостороннему илилевостороннему), и всякое неумышленное перемещение фары от одной позиции кдругой так же, как наличие промежуточных позиций, должно быть невозможным. Еслилампа накаливания может занимать две различные позиции, то части,предназначенные для крепления лампы накаливания к рефлектору, должны бытьспроектированы и изготовлены таким образом, чтобы в каждой из этих двух позицийлампа накаливания была вмонтирована с той же точностью, которая требуется дляфар, предназначенных для одного направления движения. Проверка соответствияпредписаниям настоящего пункта производится путем осмотра ив случаенеобходимости, путем пробного монтажа

5.5 На фарах,предназначенных для излучения попеременного дальнего или ближнего света,механическое, электромеханическое или иное приспособление, вмонтированное вфару для перехода от одного огня к другому ¹⁾, должно бытьсконструировано таким образом:

5.5.1 чтобы оно былодостаточно прочным для бесперебойного функционирования 50000 раз, несмотря навибрацию, которой оно может подвергаться при нормальном использовании;

5.5.2 чтобы в случаеполомки огонь ближнего света получался автоматически;

5.5.3 чтобы всегдаполучался либо огонь ближнего света, либо огонь дальнего света, с тем чтобывозможность промежуточной позиции была исключена;

5.5.4 чтобы пользовательне мог обычными средствами изменить форму и положение подвижных элементов.

¹⁾ Эти предписания не применяются к переключающемуустройству.

5.6 Дополнительныеиспытания проводятся в соответствии с требованиями приложения 5, для того чтобыубедиться, что при эксплуатации не наблюдается чрезмерного измененияфотометрических характеристик.

5.7 Если рассеивательфары изготовлен из пластических материалов, то испытания проводятся всоответствии с требованиями приложения 6.

6.Освещенность

6.1 Общие предписания

6.1.1 Фары должны бытьсконструированы таким образом, чтобы при использовании соответствующих лампнакаливания Н₁, Н₂, Н₃, НВ₃, НВ₄,Н₇, Н₈, Н₉, HIR1, HIR2и (или) Н₁₁ они давали не ослепляющую, но достаточную освещенностьпри включении огней ближнего света и хорошую освещенность при включении огнейдальнего света.

(Поправка серии 04).

(Измененная редакция,Изм. № 1).

6.1.2 Для проверкиосвещенности, которую дает фара, надлежит пользоваться вертикальным экраном,расположенным на расстоянии 25 мперед фарой и перпендикулярно к ее оси (см. приложение 4).

6.1.3При проверке фар надлежит пользоваться эталонной лампой (лампами) накаливания,рассчитанной на номинальное напряжение 12 В, причем фильтры желтогоселективного цвета ²⁾, при наличии таковых, следует заменитьгеометрически идентичными бесцветными фильтрами, имеющими коэффициентпропускания не менее 80%. Напряжение на клеммах лампы накаливания при проверкефары должно регулироваться таким образом, чтобы можно было получить следующиехарактеристики:

²⁾ Этими фильтрами являются все элементы, включаярассеиватель, предназначенные для придания свету окраски.

(Поправка серии 04).

(Измененная редакция, Изм. № 1).

Фара считается отвечающей требованиям, еслифотометрические спецификации удовлетворяются по меньшей мере одной лампойнакаливания в 12 В, которая может поставляться вместе с фарой.

6.1.4 Расстояния,определяющие положение нити накала внутри эталонной лампы накаливания,приведены в соответствующих спецификациях Правил ЕЭК ООН № 37.

6.1.5 Колба эталоннойлампы накаливания должна быть такой формы и иметь такие оптические качества,чтобы не возникало отражения или преломления, неблагоприятно влияющего нараспределение светового потока. Для проверки соответствия этому требованиюизмеряется распределение светового потока, изучаемого эталонной лампойнакаливания, вмонтированной в фару-эталон.

6.2 Предписания, касающиеся огней ближнего света

6.2.1 Огоньближнего света должен давать четкую светотеневую границу, чтобы при помощи этойграницы можно было обеспечить регулирование. Светотеневая граница должна бытьгоризонтальной на стороне, противоположной направлению движения, для которогопредусмотрена фара; на другой стороне она не должна пересекать ломаную линию НVH₁ H₄, образуемую прямой HVH₁проходящей под углом45° к горизонтали, и прямой Н₁H₄,проходящей на высоте 25 смнад прямой hh, атакже линию HVH₃наклоненную к горизонтали под углом 15° (см. приложение 4). Светотеневаяграница, пересекающая одновременно линию HVH₂и линию H₂H₄ и являющаяся результатом совмещения обеихуказанных возможностей, ни в коем случае не допустима.

6.2.2 Фара должна бытьнаправлена таким образом, чтобы:

6.2.2.1 у фар, которыедолжны отвечать требованиям правостороннего движения, светотеневая граница былагоризонтальной на левой половине экрана ¹⁾, а у фар, которые должныотвечать требованиям левостороннего движения, светотеневая граница былагоризонтальной на правой половине экрана;

6.2.2.2 этагоризонтальная часть светотеневой границы находилась на экране на расстоянии 25см ниже линии hh (см. приложение 4);

6.2.2.3 «колено»светотеневой границы находилось на линии vv ²⁾.

¹⁾ Ширина регулировочногоэкрана должна быть достаточной для того, чтобы можно было рассмотретьсветотеневую границу на расстоянии не менее 5 с каждой стороны линии vv.

²⁾ Если в фаре, которая должнаудовлетворять предписаниям настоящих Правил только в отношении огней ближнегосвета, фокусная ось существенно отклоняется от общего направления световогопучка или, если независимо от типа фары (только ближнего света или ближнего идальнего света) пучок не дает светотеневой границы, имеющей четкое «колено»,боковое регулирование должно осуществляться так, чтобы наилучшим образомудовлетворять требованиям, касающимся освещенности в точках 75 и 50R дляправостороннего движения и соответственно 75 и 50L длялевостороннего движения.

6.2.3 Отрегулированнаятаким образом фара должна отвечать только условиям, упомянутым в 6.2.5 - 6.2.7,если заявка на ее официальное утверждение представляется только для огнейближнего света ³⁾, и условиям, упомянутым в 6.2.5 - 6.2.7и 6.3,если она предназначена для огней ближнего и дальнего света.

³⁾ Фара, сконструированная специально для огнейближнего света, может служить также для огней дальнего света, к которым этитехнические требования не предъявляются,

6.2.4 Еслиотрегулированная вышеуказанным образом фара не отвечает условиям, упомянутым в6.2.5 - 6.2.7и 6.3,разрешается изменить регулирование, но при условии, чтобы ось светового пучкане перемещалась направо или налево более чем на 1° (= 44см) ⁴⁾. Для облегчения регулирования припомощи светотеневой границы разрешается частично прикрыть фару, с тем чтобыуказанная светотеневая граница была более четкой.

⁴⁾ Предел отклонения в 1o вправо или влево совместим сотклонением по вертикали вверх или вниз, которое, в свою очередь,ограничивается только условиями, указанными в 6.3, однако горизонтальная частьсветотеневой границы не должна пересекать линию hh (условия 6.3 нераспространяются на фары, которые должны отвечать требованиям настоящих Правилтолько в отношении ближнего света).

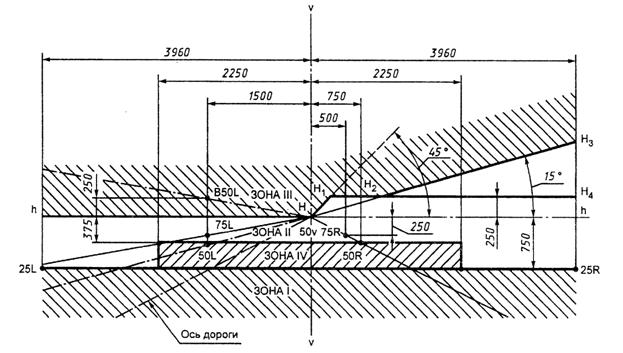

6.2.5 Освещенностьэкрана огнями ближнего света должна отвечать предписаниям приведенной нижетаблицы:

6.2.6 Ни водной из зон I - IVне должно наблюдаться боковых вариаций, препятствующих хорошейвидимости.

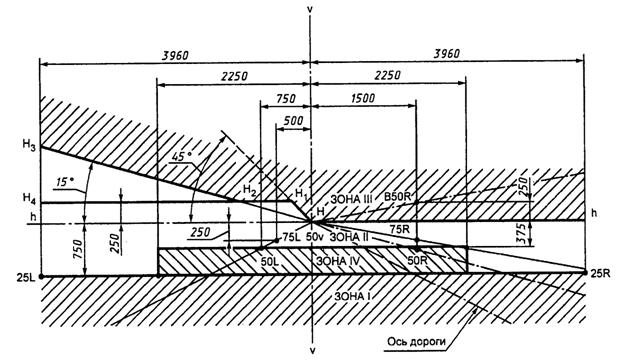

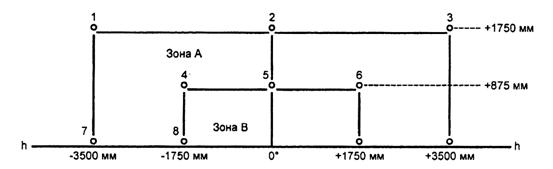

6.2.7 Освещенностьв зонах А и В, показаннаяна рисунке С в приложении4, проверяется путем измерения фотометрических величин в точках 1 - 8 на этом рисунке; эти величиныдолжны находиться в следующих пределах;

1 + 2 + 3 ≥ 0,3 лки

4 + 5 + 6 ≥ 0,6 лки

0,7 лк ≥ 7 ≥0,1 лк и

0,7 лк ≥ 8 ≥0,2 лк.

Освещенность в любойточке зон А и В, котораянаходится также в зоне III,не должна превышать 0,7л к.

Эти новые величины неприменяются к фарам, которые были официально утверждены до даты применениядополнения 4 к поправкам серии 04 к настоящим Правилам (13 января 1993г.), а также в случаях распространения таких официальныхутверждений.

(Поправка серии 04).

6.2.8 Фары, которыедолжны отвечать требованиям как правостороннего, так и левостороннего движения,должны соответствовать при каждой из двух позиций крепления оптическогоэлемента или лампы накаливания условиям, указанным выше для направления движения,соответствующего рассматриваемой позиции крепления.

6.3 Предписания,касающиеся огней дальнего света

6.3.1Если фара предназначена для огней дальнего света и огней ближнего света,измерение освещенности экрана огнями дальнего света производится при том жерегулировании фары, которое указано для измерений, определенных в 6.2.5- 6.2.7;если фара предназначена только для огней дальнего света, она должна бытьотрегулирована таким образом, чтобы область максимальной освещенности быласконцентрирована вокруг точки пересечения линий hh и vv; такая фара должна удовлетворять только условиям,упомянутым в 6.3.

6.3.2 Освещенностьэкрана огнями дальнего света должна соответствовать нижеследующим условиям:

6.3.2.1 точка пересечения(HV) линийhh иvv должна находиться в плоскости, ограниченной кривойодинаковой освещенности, равняющейся 80% максимальной освещенности. Этамаксимальная освещенность (Е_M) должна составлять не менее 48 лк. Максимальноезначение ни в коем случае не должно превышать 240 лк. Кроме того, в случаекомбинированной фары дальнего и ближнего света это максимальное значение недолжно более чем в 16 раз превышать освещенность, измеренную при ближнем светев точке 75R (или 75L);

6.3.2.1.1 максимальнуюсилу света 1_Мфар дальнего света, выраженную в тысячахсвечей, рассчитывают по формуле

I_M= 0,625 Е_M ;

6.3.2.1.2 маркировочноезначение I’_м этой максимальнойсилы света, упомянутое в 4.2.2.7, рассчитывают по формуле

Это значение округляетсядо ближайшего из следующих значений: 7,5; 10; 12,5; 17,5; 20, 25, 27,5; 30;37,5; 40; 45; 50.

6.3.2.2 Если исходить източки HV по горизонтали направо и налево, то освещенность должнаравняться не менее 24 лк в пределах расстояния 1,125м и не менее 6 лк в пределах расстояния 2,25м.

6.4 Если фара оснащенарегулируемым отражателем, то по отношению к каждому из положений установкифары, указанных в 2.1.3, применяются требования, предусмотренные в6.2 и 6.3. Проверкапроводится в следующем порядке:

6.4.1 каждоеиз указанных положений определяется при помощи проверочного гониометра полинии, соединяющей центр источника света и точку HV на измерительном экране. Затем регулируемый отражательустанавливается в таком положении, чтобы освещенность на экране соответствовалазаданным предписаниям, предусмотренным в 6.2.1 - 6.2.2.3 и/или 6.3.1;

6.4.2 если отражательпервоначально установлен согласно 6.4.1, то фара должна отвечать соответствующим фотометрическимпараметрам, предусмотренным в 6.2 и 6.3;

6.4.3 дополнительныеиспытания проводятся после поворота отражателя по вертикали на ± 2° поотношению к его первоначальному положению при помощи устройства регулировки фарили, как минимум, до упора в том случае, если его нельзя повернуть на 2°. Послепереориентации всей фары в сборе (например, с помощью гониометра) всоответствующем противоположном направлении значения светового потока вуказываемых ниже направлениях должны находиться в следующих пределах:

- огонь ближнего света:точки HV и 75R (соответственно 75L);

- огонь дальнегосвета: точка I_M и точка HV(в  процентах от I_м);

6.4.4 если подательзаявки указывает более одного положения установки фары, то процедура, описаннаяв 6.4.1- 6.4.3,повторяется применительно ко всем другим положениям;

6.4.5 если подательзаявки не указывает конкретных положений установки фары, то в этом случае фарадолжна быть отрегулирована на проведение измерений, указанных в 6.2 и 6.3, при этомустройство регулировки фар должно находиться в среднем положении.Дополнительные испытания, предусматриваемые в 6.4.3, проводятся после поворотаотражателя до упора (если его нельзя повернуть на ±2°) при помощи устройстварегулировки фар.

6.4 - 6.4.5 (Поправкасерии 04).

6.5 Освещенность экрана,упомянутая в 6.2.5- 6.2.7и 6.3,измеряют с помощью фотоприемника, полезная площадь которого вписывается в квадратразмером 65×65 мм.

7.Требования к цветным рассеивателям и фильтрам

7.1 Официальноеутверждение будет предоставляться для фар, имеющих лампу накаливания,излучающую либо белый свет, либо свет желтого селективного цвета.Соответствующие колориметрические характеристики, выраженные в трех цветныхкоординатах цветности МКС, приводятся ниже:

Селективно-желтый фильтр (экран или рассеиватель)

Предел в сторону красногоY ≥ 0,138+ 0,580 х;

Предел в сторону зеленогоY ≤ 1,29х- 0,100;

Предел в сторону белого Y ≥  -x + 0,966;

Предел в сторонуспектральной величины Y ≤ - х+ 0,992.

что может быть выраженоследующим образом:

доминирующая длина волны:575 - 585 нм;

чистого цвета: 0,90 -0,98.

Коэффициент пропусканиядолжен быть ≥ 0,78, когда он определяется при помощи источника света сцветовой температурой излучения 2856 К ¹⁾.

7.2 Фильтр должен бытьсоставным элементом фары; он должен быть установлен на ней таким образом, чтобыпользователь не мог снять его случайно или преднамеренно с применением обычныхспособов.

¹⁾ Соответствует стандартному источнику А Международной комиссии посветотехнике (МКС).

8.Проверка степени ослепления

Ослепление, вызываемоеогнями ближнего света, подлежит проверке ²⁾.

²⁾ Это требование будет предметом рекомендации, составленнойдля административных органов.

9. Фара-эталон ³⁾

Фарой-эталоном будетсчитаться фара:

9.1 удовлетворяющаяупомянутым выше условиям официального утверждения;

9.2 имеющая эффективныйдиаметр, равный, по меньшей мере, 160мм;

9.3 дающая при помощиэталонной лампы накаливания в различных точках и в различных зонах,предусмотренных в 6.2.5, освещенность:

9.3.1 не более 90%максимальных пределов,

9.3.2 не менее 120%минимальных пределов, предписанных в таблице, которая приведена в 6.2.5.

³⁾ Временно могут быть приняты другие величины. Приотсутствии окончательно установленных спецификаций рекомендуется пользоватьсяофициально утвержденной фарой.

10. Замечания относительно цвета

Любое официальноеутверждение во исполнение настоящих Правил предоставляется в силу 7.1 на типфары, излучающей либо белый свет, либо свет желтого селективного цвета; статья3 Соглашения, к которому прилагаются настоящие Правила, не препятствует Договаривающимсясторонам запрещать установку на регистрируемых ими транспортных средствах фар,излучающих белый свет или свет желтого селективного цвета.

С.ПРОЧИЕ АДМИНИСТРАТИВНЫЕ ПРЕДПИСАНИЯ

11. Изменение типа фары и распространениеофициального утверждения

11.1 Любое изменение типафары доводится до сведения административного органа, который предоставилофициальное утверждение для данного типа. После чего этот орган может:

11.1.1 либо прийти кзаключению, что внесенные изменения, по всей видимости, не будут иметьзначительных отрицательных последствий и в любом случае фара по-прежнемуудовлетворят требованиям либо

11.1.2 затребовать утехнической службы, уполномоченной проводить испытания, новый протоколиспытаний.

11.2 Стороны Соглашения,применяющие настоящие Правила, уведомляются о подтверждении или об отказе вофициальном утверждении с указанием изменений в соответствии с процедурой,предусмотренной в 4.1.4.

11.3 Компетентный орган,распространивший официальное утверждение, присваивает такому распространениюсерийный номер и уведомляет об этом другие Стороны Соглашения 1958г., применяющие настоящие Правила, посредством карточкисообщения, соответствующей образцу, приведенному в приложении 1.

12. Соответствие производства

12.1Фары, официально утвержденные на основании настоящих Правил, изготавливаютсятаким образом, чтобы они соответствовали официально утвержденному типу иотвечали требованиям, изложенным в разделах 6 и 7.

12.2 Для проверкисоблюдения требований 12.1 осуществляются надлежащие мероприятия по контролю запроизводством.

12.3 Владелецофициального утверждения должен, в частности:

12.3.1 обеспечиватьналичие процедур эффективного контроля за качеством продукции;

12.3.2 иметь доступ кконтрольному оборудованию, необходимому для проверки соответствия каждомуофициально утвержденному типу;

12.3.3 обеспечивать регистрациюданных о результатах испытаний и хранение связанных с этим документов в течениепериода времени, определяемого по согласованию с административной службой;

12.3.4 анализироватьрезультаты каждого типа испытаний для проверки и обеспечения стабильностихарактеристик продукции с учетом отклонений, допускаемых в промышленномпроизводстве;

12.3.5 обеспечиватьпроведение по каждому типу продукции, по крайней мере, тех испытаний, которыепредусмотрены в приложении2;

12.3.6 обеспечивать -если в ходе предусмотренного типа испытания выявляется несоответствиеотобранных образцов - проведение повторного отбора образцов и повторногоиспытания. Принимают все необходимые меры для восстановления соответствияданного производства.

12.4 Компетентный орган,предоставивший официальное утверждение типа, может в любое время проверитьметоды контроля за соответствием производства, применяемые в отношении каждойпроизводственной единицы.

12.4.1 В ходе каждойпроверки инспектору должны предоставляться протоколы испытаний ипроизводственные журналы технического контроля.

12.4.2 Инспектор можетпроизвольно отбирать образцы для их испытания в лабораториипредприятия-изготовителя. Минимальное количество образцов может быть определенов зависимости от результатов проверок, проведенных самимпредприятием-изготовителем.

12.4.3 Если уровенькачества представляется неудовлетворительным или если считается необходимымпроверить действительность испытаний, проведенных в порядке применения 12.4.2,инспектор отбирает образцы с целью их направления технической службе, котораяпроводила испытания для официального утверждения типа с использованиемкритериев приложения7.

12.4.4 Компетентный органможет проводить любое испытание, предписываемое настоящим стандартом. Этииспытания проводятся на произвольно отобранных образцах без ущерба дляобязательств предприятия-изготовителя в отношении поставок и в соответствии скритериями приложения 7.

12.4.5 Компетентный органстремится обеспечить проведение проверок с периодичностью один раз в два года.Однако этот вопрос решается по усмотрению компетентного органа и с учетом егоуверенности в действенности мероприятий по обеспечению эффективного контроля засоответствием производства. В случае получения отрицательных результатовкомпетентный орган обеспечивает принятие всех необходимых мер длявосстановления соответствия производства, по возможности, в кратчайшие сроки.

12.5 Фары с явныминеисправностями не учитываются.

12.6 Эталонная маркировкане учитывается.

12.1 - 12.6 (Поправкасерии 04).

13.Санкции, налагаемые за несоответствие производства

13.1 Официальноеутверждение типа фары, предоставленное на основании настоящих Правил, можетбыть отменено, если не соблюдается соответствующее требование или фара, накоторой проставлен знак официального утверждения, не соответствует официальноутвержденному типу.

13.2 Если какая-либоДоговаривающаяся сторона Соглашения 1958 года отменяет предоставленное ею ранееофициальное утверждение, она немедленно сообщает об этом другимДоговаривающимся сторонам, применяющим настоящие Правила, посредством карточкисообщения, соответствующей образцу, приведенному в приложении 1.

14. Окончательное прекращение производства

Если владелецофициального утверждения полностью прекращает производство какого-либо типафары, официально утвержденного на основании настоящих Правил, он долженсообщить об этом компетентному органу, предоставившему официальное утверждение.По получении соответствующего сообщения компетентный орган уведомляет об этомдругие Стороны Соглашения 1958 года посредством карточки сообщения,соответствующей образцу, приведенному в приложении1.

15. Наименования и адреса технических служб,уполномоченных проводить испытания для официального утверждения, иадминистративных органов

Стороны Соглашения 1958года должны сообщить Секретариату Организации Объединенных Наций наименования иадреса технических служб, уполномоченных проводить испытания для официальногоутверждения, а также административных органов, которые предоставляютофициальное утверждение и которым следует направлять выдаваемые в другихстранах регистрационные карточки официального утверждения, распространенияофициального утверждения, отказа в официальном утверждении, отмены официальногоутверждения или окончательного прекращения производства.

ПРИЛОЖЕНИЕ1
(обязательное)
СООБЩЕНИЕ

направленное___________________________________

наименование административного органа

касающееся ²⁾              ОФИЦИАЛЬНОГОУТВЕРЖДЕНИЯ,

РАСПРОСТРАНЕНИЯОФИЦИАЛЬНОГО УТВЕРЖДЕНИЯ,

ОТКАЗАВ ОФИЦИАЛЬНОМ УТВЕРЖДЕНИИ,

ОТМЕНЫОФИЦИАЛЬНОГО УТВЕРЖДЕНИЯ,

ОКОНЧАТЕЛЬНОГОПРЕКРАЩЕНИЯ ПРОИЗВОДСТВА

ТИПАФАРЫ НА ОСНОВАНИИ Правил ЕЭК ООН № 8

Официальное утверждение №______________ Распространение № ___________________

1. Фабричная или торговаямарка фары____________________________________________

2. Наименование,присвоенное типу фары предприятием-изготовителем________________

3. Наименование и адреспредприятия-изготовителя_________________________________

4. Фамилия и адреспредставителя предприятия-изготовителя (в соответствующихслучаях)________________________________________________________________________

5. Представлено наофициальное утверждение (дата)________________________________

6. Техническая служба,уполномоченная проводить испытания для официальногоутверждения_____________________________________________________________________

7. Дата выдачи протоколатехнической службой____________________________________

8. Номерпротокола_____________________________________________________________

9. Краткое описание:

Категория, обозначеннаясоответствующей маркировкой ³⁾___________________________

Номер и категория(категории) лампы или ламп накаливания_________________________

Цвет испускаемого света:желтый/желтый селективный ²⁾____________________________

10. Расположение знакаофициального утверждения_________________________________

11. Причина (причины) распространенияофициального утверждения (в случаенеобходимости)__________________________________________________________________

12 Официальноеутверждение предоставлено/официальное утверждение распространено/в официальномутверждении отказано/официальное утверждение отменено ¹⁾_______________

_____________________________________________________________________________

13.Место_____________________________________________________________________

14.Дата______________________________________________________________________

15. Подпись_________________________________________;_________________________

16. К настоящемусообщению прилагается перечень документов, которые направлены административнойслужбе, предоставившей официальное утверждение, и которые могут быть полученыпо требованию.

[Максимальный формат: А4(210×297 мм)].

¹⁾ Отличительный номер страны,которая предоставила /распространила/, отменила официальное утверждение илиотказала в официальном утверждении (см. положения, касающиеся официальногоутверждения).

²⁾ Ненужное вычеркнуть.

³⁾ Указать соответствующуюмаркировку, взятую из приведенного ниже перечня:

НС, НС, НС, HR, HR PL, HCR, HCR, HCR,HC/R, HC/R, HC/R, НС/, НС/, НС/,

        →   ↔                                     →     ↔                  →         ↔             →     ↔

НС PL, НС PL, НС PL, HCR PL, HCR PL, HCR PL, HC/R PL, HC/R PL, HC/R PL,

               →        ↔                           →             ↔                            →              ↔

HC/PL, НС/PL,HC/PL.

               →          ↔

¹⁾ Ненужное вычеркнуть.

ПРИЛОЖЕНИЕ2
(обязательное)
Проверка соответствия производства фар, в которых используются лампынакаливания H₁, Н₂, Н₃,НВ₃, НВ₄, Н₇, Н₈, Н₉, HIR1, HIR2 и (или) Н₁₁

1 Общие положения

1.1 С точки зрения механикии геометрии требования соответствия считаются выполненными, если различия непревышают неизбежных производственных отклонений в рамках предписаний настоящихПравил.

1.2 Что касаетсяфотометрических характеристик, то соответствие серийных фар считаетсядоказанным, если при фотометрическом испытании любой произвольно выбраннойфары, оснащенной стандартной лампой накаливания:

1.2.1 ни одно изизмеренных значений не отличается в неблагоприятную сторону более чем на 20% от тех значений, которыеприведены в настоящих Правилах. Для величин в 50L, (или R) и зоны IIIмаксимальное отклонение в неблагоприятную сторону может соответственносоставлять:

В 50 L (или R)                                          0,2лк, т.е. 20%;

0,3 лк,т.е. 30%;

Зона III                                                     0,3лк, т.е. 20%;

0,45лк, т.е. 30%

1.2.2 или если

1.2.2.1 для луча ближнегосвета значения, приведенные в настоящих Правилах, обеспечиваются в HV (с допуском +0,2 лк) и по этой линии, по крайней мере, водной точке каждой зоны измерительного экрана (на расстоянии 25м), ограниченной окружностью радиусом 15см, проведенной вокруг точек В 50 L(или R) ²⁾(с допуском +0,1 лк),75 R (или L),50 V, 25 R и25 L, а также влюбой точке зоны IV,находящейся на расстоянии не более 22,5см над линией 25 R и 25L;

²⁾ В скобках указаны буквы, касающиесяфар, предназначенных для левостороннего движения.

1.2.2.2 и если для лучадальнего света в случае, когда HV находится внутри зоныодинаковой освещенности, равной 0,75 Е_max, для фотометрических величин в любой точке измерения, указаннойв 6.3.2настоящих Правил, соблюдается допуск, равный +20% для максимальных и -20% дляминимальных значений.

1.2.3 Если результатыописанных выше испытаний не соответствуют предъявляемым требованиям, торегулировка фары может быть изменена при том условии, что боковое смещение осилуча в правую или левую стороны составляет не более 1º ³⁾.

³⁾ См. сноску к 6.2.4 настоящих Правил

1.2.4 Если результатыописанных выше испытаний не соответствуют предъявляемым требованиям, то фараподвергается повторным испытаниям с использованием другой стандартной лампынакаливания.

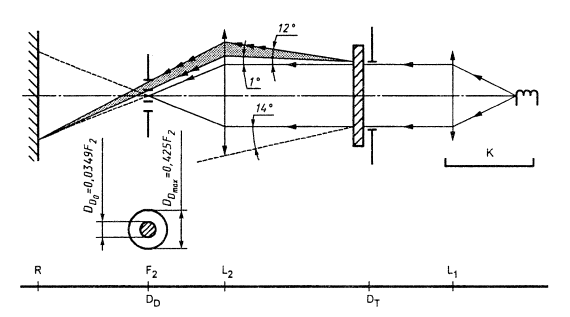

1.3 Для проверкивертикального отклонения светотеневой границы под воздействием теплаприменяется следующая процедура:

одна из отобранных фариспытывается в соответствии с процедурой, описанной в 2.1 приложения 5,после трехразового последовательного прохождения цикла, описанного в 2.2.2приложения 5.

Фара считаетсяприемлемой, если ∆r не превышает 1,5 мрад.

Если это значениепревышает 1,5 мрад, но не превышает 2,0 мрад, то испытанию подвергается вторая фара,причем среднее значение абсолютных величин, измеренных на обоих образцах, недолжно превышать 1,5 мрад.

1.4 Координаты цветностидолжны быть удовлетворительными, когда фара оснащена лампой накаливания сцветовой температурой, соответствующей норме А.

В том случае, если фара,излучающая свет желтого селективного цвета, оснащена бесцветной лампойнакаливания, фотометрические характеристики этой лампы должны соответствоватьуказанным в настоящих Правилах значениям, умноженным на 0,84.

2. Минимальные требования в отношении проверки соответствия, проводимойпредприятием-изготовителем

Владелец знакаофициального утверждения проводит через соответствующие промежутки времени, покрайней мере, нижеследующие испытания фар каждого типа. Испытания проводятся всоответствии с положениями настоящих Правил.

Если в ходе определенноготипа испытания выявляется несоответствие каких-либо отобранных образцов, тоотбирают и испытывают новые образцы. Предприятие-изготовитель принимает мерыдля обеспечения соответствия данного производства.

2.1 Характер испытаний

Испытания насоответствие, предусматриваемые в настоящих Правилах, касаются фотометрическиххарактеристик и проверки вертикального отклонения светотеневой границы подвоздействием тепла.

2.2 Методы, используемые при проведении испытаний

2.2.1 Испытания проводяткак правило, в соответствии с методами, изложенными в настоящих Правилах.

2.2.2 При любом испытаниина соответствие производства, проводимом предприятием-изготовителем, с согласиякомпетентного органа, ответственного за проведение испытаний на официальноеутверждение, могут применяться другие равноценные методы.Предприятие-изготовитель отвечает за обеспечение того, чтобы применяемые методыбыли равноценны методам, предусмотренным в настоящих Правилах.

2.2.3 Применение 2.2.1 и2.2.2 требует регулярной калибровки испытательной аппаратуры и сопоставлениярегистрируемых с ее помощью данных с измерениями, произведенными компетентныморганом.

2.2.4 Во всех случаяхэталонными являются те методы, которые описаны в настоящих Правилах, особеннопри проведении проверки и отборе образцов административным органом.

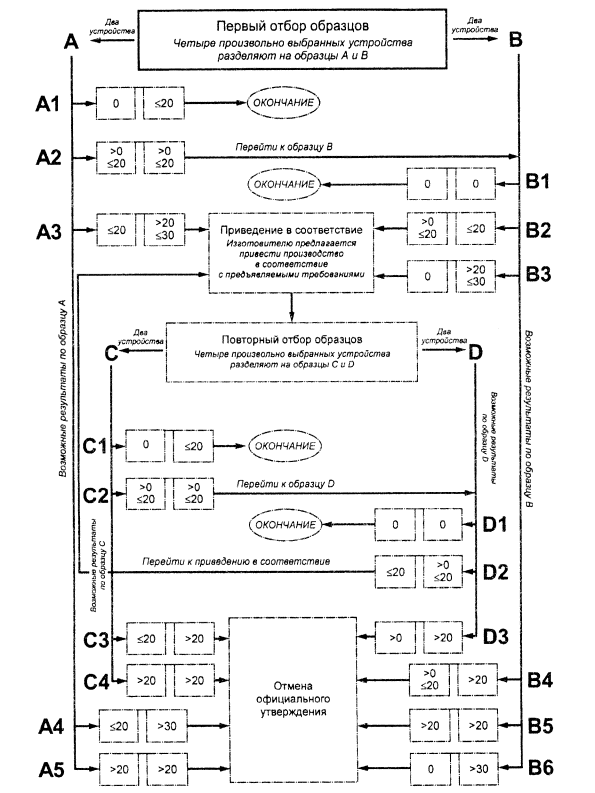

2.3 Характер отбора образцов

Образцы фар отбираютпроизвольно из партии готовых однородных фар. Под партией однородных фарподразумевается набор фар одного типа, определенного в соответствии спроизводственными методами, используемыми предприятием-изготовителем.

В целом оценку проводятна серийной продукции отдельных заводов. Вместе с тем предприятие-изготовительможет собрать данные о производстве фары одного и того же типа на несколькихзаводах при условии, что они руководствуются одинаковыми критериями качества ииспользуют одинаковые методы управления качеством.

2.4 Измеряемые и регистрируемые фотометрические характеристики

Отобранная фараподвергается фотометрическим измерениям в точках, предусмотренных в стандарте;эти измерения ограничиваются точками E_max, HV ¹⁾, HL, HR ²⁾для огня дальнего света и точками в 50L (или R), HV, 50 V,75 R (или L)и 25 L(или R) для огня ближнего света (см. рисунок в приложении4).

¹⁾ Если огонь дальнего светасовмещен с огнем ближнего света, то как при дальнем, так и при ближнем светеизмерения проводятся в точке HV.

²⁾ HL и HR:точки на hh, расположенные на расстоянии 1,125м соответственно в левую и правую стороны от точки НV.

2.5 Критерииприемлемости

Предприятие-изготовительнесет ответственность за проведение статистического анализа результатовиспытаний и за определение, по согласованию с компетентным органом, критериев приемлемостиего продукции в целях выполнения предписаний в отношении проверки соответствияпродукции, предусмотренных в 12.1 настоящих Правил.

Критерии приемлемостиявляются таковыми, что при уровне уверенности 95% минимальная вероятность успешного прохождениявыборочной проверки в соответствии с требованиями приложения 7 (первый отборобразцов) должна составлять 0,95.

Приложение 2 (Поправкасерии 04).

ПРИЛОЖЕНИЕ3
(обязательное)
Примеры схемы расположения знаков официального утверждения

Рисунок 1

Устройство, на котороенанесен изображенный выше знак официального утверждения, представляет собойфару, официально утвержденную в Нидерландах (Е4), номер официальногоутверждения 2439, удовлетворяющую требованиям настоящего стандарта с поправкамисерии 04 (04) как в отношении огней ближнего света, так и в отношении огнейдальнего света (HCR) ипредназначенную только для правостороннего движения.

Число 30 означает, что максимальнаясила света луча дальнего света составляет 86250 и 111250 кд.

Примечание - Номер официальногоутверждения и дополнительные обозначения должны помещаться вблизи круга ирасполагаться либо над либо под буквой Е,либо слева или справа от буквы Е, Цифры номера официального утверждениядолжны располагаться с той же стороны по отношению к букве Е. Следует избегать использованияримских цифр для номеров официального утверждения, с тем чтобы они не моглибыть перепутаны с другими обозначениями.

Рисунок 3b

Устройство, на котороенанесен изображенный выше знак официального утверждения, удовлетворяттребованиям настоящих Правил как в отношении огней ближнего света, так и вотношении огней дальнего света и предназначено:



Устройство, на котороенанесен изображенный выше знак официального утверждения, представляет собойфару с рассеивателем из пластических материалов, удовлетворяющую требованиям настоящихПравил только в отношении огней ближнего света, и предназначено:

Устройство, на которое нанесенизображенный выше знак официального утверждения, представляет собой фару,удовлетворяющую требованиям настоящих Правил:

Идентификация фар с рассеивателем изпластических материалов, удовлетворяющих требованиям настоящих Правил:

Нить лампы ближнего света не должнавключаться одновременно с нитью лампы дальнего света и (или) другой совмещеннойфарой.

Упрощенная маркировка сгруппированных, комбинированных или совмещенныхогней

(Вертикальная игоризонтальная линии служат для схематического обозначения формы устройствасветовой сигнализацию. Они не являются частью знака официального утверждения).

Рисунок 10

Примечание - Четыре приведенных вышеобразца соответствуют устройству освещения, на. которое нанесен, знакофициального утверждения и которое состоит:

из переднегогабаритного огня, официально утвержденного на основании поправок серии 01 кПравилам ЕЭК ООН № 7;

из фарыс огнем ближнего света, предназначенным для право- и левостороннего движения, иогнем дальнего света, имеющего максимальную силу в пределах 86250 и 111250 кд(о чем свидетельствует номер 30), официально утвержденной на основании поправоксерии 04 к Правилам ЕЭК ООН № 8 с рассеивателем из пластических материалов;

из переднейпротивотуманной фары, официально утвержденной на основании поправок серии02 к Правилам ЕЭК ООН № 19, с рассеивателем из пластических материалов;

из переднего указателя поворота категории 1а, официально утвержденногона основании поправок серии 02 к Правилам ЕЭК ООН № б.

Лампа, совмещенная с фарой

Пример 1

Образецсоответствует маркировке рассеивателя из пластических материалов,предназначенного для использования в различных типах фар, а именно:

либо: в фаре с огнем ближнего света, предназначенным для обоихнаправлений движения, и огнем дальнего света, имеющего максимальную силу 86250-111 250 кд (о чем свидетельствует номер 30), официально утвержденной вГермании (Е1) в соответствии с требованиями Правил ЕЭК ООН № 8 с внесеннымипоправками серии 04, которая совмещена с передним подфарником, официальноутвержденным на основании поправок серии 01 к Правилам ЕЭК ООН № 7.

либо: в фаре с огнем ближнего света, предназначенным для обоихнаправлений движения, официально утвержденной в Германии (Е1) в соответствии стребованиями Правил ЕЭК ООН № 1 с внесенными поправками серии 01, котораясовмещена с вышеупомянутым подфарником;

либо: в любой из вышеупомянутых фар, официально утвержденных вкачестве одиночных огней.

Накорпусе фары должен проставляться только один действительный номер официальногоутверждения, например:

Пример 2

Рисунок 11

Образец соответствуетмаркировке рассеивателя из пластических материалов, используемого в блоке издвух фар, официально утвержденном во Франции (Е2) под номером официальногоутверждения 81151 и состоящим из:

фары с огнем ближнегосвета, предназначенным для обоих направлений движения, и фары с огнем дальнегосвета, имеющего максимальную силу х-у кандел, отвечающей требованиямПравил ЕЭК ООН № 8, и

фары с огнем дальнегосвета, предназначенным для обоих направлений движения, имеющего максимальнуюсилу w - z кандел, отвечающей требованиям Правил ЕЭК ООН № 20, приэтом максимальная сила огней дальнего света в целом составляет 86250 - 111250кд.

ПРИЛОЖЕНИЕ4
(обязательное)
Измерительный экран
А - Фара для правостороннегодвижения

ЕДИНООБРАЗНЫЙ ЕВРОПЕЙСКИЙ ЛУЧ

h - h: линия горизонтальнойплоскости, проходящая через фокусный центр фары

v - v: линия вертикальнойплоскости, проходящая через фокусный центр фары

В - Фара для левостороннего движения

ЕДИНООБРАЗНЫЙ ЕВРОПЕЙСКИЙ ЛУЧ

h - h: линия горизонтальнойплоскости, проходящая через фокусный центр фары

v - v: линия вертикальнойплоскости, проходящая через фокусный центр фары

С - Точки измерения величиносвещенности

Примечание: На рисунке С изображены точкиизмерения для правостороннего движения. При левостороннем движении точки 7 и 8 перемещаются в своисоответствующие положения в правой части рисунка.

ПРИЛОЖЕНИЕ5
(обязательное)
Испытание фар на стабильность фотометрических характеристик в условиях эксплуатации

Испытания фар в сборе

После измеренияфотометрических величин в соответствии с требованиями настоящего стандарта вточке E_maх для луча дальнего света и в точкахНV, 50 R иВ 50 L (или HV, 50Lи В 50 R для фар, предназначенных для левостороннего движения)для луча ближнего света проводится проверка образца фары в сборе настабильность фотометрических характеристик в условиях эксплуатации. Под «фаройв сборе» понимается сам комплект фары и все окружающие ее части, которые могутоказать воздействие на ее способность теплового рассеивания.

1 Испытание фары на стабильность фотометрических характеристик в условияхэксплуатации

Испытания проводят всухую и спокойную погоду при температуре окружающего воздуха (23 ± 5)°С. Фары всборе монтируются на основании таким образом, как они должны быть установленына транспортном средстве.

1.1 Чистая фара

Фару включают на 12 ч всоответствии с требованиями 1.1.1 и проверяют в соответствии с требованиями1.1.2.

1.1.1 Процедура испытания

Фара включается инаходится во включенном состоянии в течение указанного периода времени, причем:

1.1.1.1

a) в случае официальногоутверждения только одного огня (дальнего или ближнего света) соответствующаянить накала должна включаться на указанный период времени ²⁾;

b) в случае совмещенияогней ближнего и дальнего света (лампа накаливания с двойной нитью накала илидве лампы накаливания):

если заявитель указывает,что фара предназначена для работы с включением только одной нити накала ¹⁾,то испытание проводится согласно этому условию, причем каждая нить накалавключается последовательно² на время, равное половине периода,указанного в 1.1;

во всех остальных случаях¹⁾²⁾ фара подвергается испытанию по нижеследующему циклув течение указанного времени:

нить накала луча ближнегосвета находится в зажженном состоянии в течение 15 мин;

все нити накала находятсяв зажженном состоянии в течение 5 мин;

c) в случаесгруппированных огней все отдельные огни включают одновременно на время, указанноедля отдельных огней освещения (а), нос учетом использования совмещенных огней (b) в соответствии соспецификациями предприятия-изготовителя.

¹⁾ В случае одновременноговключения двух и более нитей накала ламп при их использовании в мигающем режиметакой режим не рассматривается как нормальное использование этих нитей накала.

²⁾ Если подвергаемая испытаниюфара сгруппирована и (или) совмещена с сигнальными лампами, последние включаютна весь период испытания. В случае указателя поворота он включается в мигающемрежиме при соотношении периодов времени включения и выключения как один кодному.

1.1.1.2 Напряжение при испытании

Устанавливается такоенапряжение, которое обеспечивает мощность равную 90% максимальной мощности(Правила ЕЭК ООН № 37) для применяемого типа лампы накачивания. Применяемаямощность во всех случаях должна соответствовать указанному на лампе накаливаниязначению для номинального напряжения в 12 В, за исключением тех случаев, когдав заявке на официальное утверждение указывается, что данная фара можетиспользоваться при другом напряжении. В последнем случае испытание проводится сиспользованием лампы накаливания, мощность которой является максимальнодопустимой.

1.1.2 Результаты испытания

1.1.2.1 Внешний осмотр

После выдерживания фарыпри температуре окружающей среды рассеиватели фары и наружные рассеиватели,если таковые имеются, протираются чистой сырой хлопчатобумажной тканью. Затемфара подвергается визуальному осмотру; наличие какого-либо искажения,деформации, трещин или изменения цвета как рассеивателя фары, так и наружныхрассеивателей, если таковые имеются, недопустимо.

1.1.2.2 Фотометрическоеиспытание

В соответствии сположениями, содержащимися в настоящих Правилах, фотометрические величинывыверяются по нижеследующим точкам измерения:

Луч ближнего света:

50 R - В 50L- HV для фар, отрегулированных дляправостороннего движения,

50L- В 50 R - НV для фар, отрегулированных для левостороннего движения.

Луч дальнего света;

точка E_max

Допускаетсядополнительная регулировка фары в целях компенсации каких-либо механическихдеформаций основания фары, вызванных нагревом (изменение светотеневой границыопределяется требованиями раздела 2 настоящего приложения).

Между фотометрическимихарактеристиками и значениями, измеренными до начала испытания, допускаетсяотклонение в 10%, включающее погрешности при фотометрическом измерении.

1.2 Грязная фара

После испытания всоответствии с требованиями 1.1 фару включают на 1 ч в соответствии с 1.1.1после ее подготовки в соответствии с требованиями 1.2.1 и проверки всоответствии с 1.1.2.

1.2.1 Подготовка фары

1.2.1.1 Испытательная смесь

1.2.1.1.1 Для фары свнешним рассеивателем из стекла:

смесь воды изагрязняющего вещества, наносимая на фару, состоит из:

9 частей по весусиликатного песка, размер частиц которого составляют 0 - 100 мкм,

1 части по весу угольнойпыли органического происхождения (буковая древесина), размер частиц которойсоставляет 0 - 100 мкм,

0,2 части по весу NaCMC ¹⁾ и

соответствующегоколичества дистиллированной воды, проводимость которой ≤ 1 мСм/м.

Вышеуказанная смесьдолжна быть готова не ранее чем за 14 дней до испытания.

1.2.1.1.2 Для фары свнешним рассеивателем из пластического материала: смесь воды и загрязняющеговещества, наносимая на фару, состоит из:

9 частей по весусиликатного песка, размер частиц которого составляет 0 - 100 мкм,

1 части по весу угольнойпыли органического происхождения (буковая древесина), размер частиц которойсоставляет 0 - 100 мкм.

1.2.1.2 Нанесениеиспытательной смеси на фару

Испытательная смесьнаносится ровным слоем на всю светоиспускающую поверхность фары и остается наней до высыхания. Эта процедура повторяется до тех пор, пока освещенность неупадет на 15 - 20% посравнению со значениями, измеренными в каждой из следующих точек в соответствиис условиями, указанными в разделе 1:

E_mахлуча дальнего света для огня дальнего/ближнего света;

Е_тax, луча дальнего светатолько для огня дальнего света;

50 R и 50 V ²⁾ только для огня ближнего света,отрегулированного для правостороннего движения;

50 Д и 50 V ²⁾только для огня ближнего света, отрегулированного для левостороннего движения;

0,2 части по весу NaCMC ¹⁾;

13 частей по весудистиллированной воды, проводимость которой ≤ 1 мСм/м, и

(2 ± 1) части по весуповерхностно-активного вещества ³⁾.

Вышеуказанная смесьдолжна быть готова не ранее чем за 14 дней до испытания.

¹⁾ NaCMC означает натриевую солькарбоксиметилцеллюлозы, обычно обозначаемой CMC. NaCMC,используемая в загрязненной смеси, должна иметь замещения (DS) 0,6- 0,7 и вязкость 200 - 300 с ПЗ для 2%-ного раствора при температуре 20°С.

²⁾ 50 V находится на 375мм ниже HV навертикальной линии v-v на экране, установленном нарасстоянии 25 мм.

³⁾ Допуск по количествуобусловлен необходимостью получения такого загрязнителя, который надлежащимобразом распространяется по всему пластмассовому рассеивателю.

1.2.1.3 Измерительноеоборудование

Измерительное оборудованиедолжно быть аналогичным тому, которое использовалось для испытания фар наофициальное утверждение. Для фотометрических проверок используют эталоннуюлампу накаливания.

2. Проверка фары на устойчивость и наотклонение по вертикали светотеневой границы под воздействием тепла

Данное испытаниепроводится с целью проверить, что вертикальное смещение светотеневой границыпод воздействием тепловых колебаний остается в пределах указанной величины длявключенного огня ближнего света.

Фара, проверенная в соответствиис требованиями раздела 1, подвергается испытанию,указанному в 2.1, без снятия с испытательного крепления и без дополнительнойрегулировки относительно этого крепления.

2.1 Испытания

Испытание проводят всухую и спокойную погоду при температуре окружающего воздуха (23 ± 5)°С.

В фаре, в которойиспользуют лампу накаливания массового производства, выдержанную под током неменее 1 ч до начала испытаний, включают ближний свет, причем без снятия фары сиспытательного крепления и без дополнительной регулировки относительно этогокрепления. (Для целей данного испытания устанавливается напряжение, указанное в1.1.1.2). Положение светотеневойграницы в ее горизонтальной части (между vv и вертикальной линией, проходящейчерез точку В 50 Lдля правостороннего движения или В 50 R длялевостороннего движения) выверяют спустя 3 мин (r₃)и 60 мин (r₆₀) соответственно,после включения.

Отклонение светотеневойграницы, указанное выше, измеряют любым способом, обеспечивающим достаточнуюточность и воспроизводимость результатов.

2.2 Результаты испытаний

2.2.1 Результат вмиллирадианах (мрад) считается приемлемым только в том случае, если абсолютная ∆r₁= (r₃ - r₆₀).измеренная для этой фары, не превышает 1,0 мрад (∆r₁≤ 1.0 мрад).

2.2.2 Однакоесли это значение превышает 1,0 мрад, но не превышает 1,5 мрад (1,0 мрад ∆r₂≤ 1,5 мрад), то проводят испытание второй фары в соответствии стребованиями 2.1 после трехразового последовательного прохождения цикла,указанного ниже, для стабилизации правильного положения механических частейфары, установленной на основе в таком же положении, в каком она должнаустанавливаться на транспортном средстве:

включение огня ближнегосвета на 1 ч (напряжение устанавливается в соответствии с требованиями 1.1.1.2);

выключение на 1 ч.

Фара данного типасчитается приемлемой, если среднее значение абсолютных величин ∆r₁,измеренной на первой фаре, и ∆r_II измеренной на второйфаре, не превышает 1,0 мрад.

ПРИЛОЖЕНИЕ6
(обязательное)
Требования к фарам срассеивателями из пластических материалов.
Испытание образцов рассеивателей или материалов и фар в сборе

1. Общие спецификации

1.1 Образцы,представленные в соответствии с 2.2.4 настоящих Правил, должны удовлетворятьспецификациям, указанным в 2.1 - 2.5.

1.2 Два образца фар всборе, представленных в соответствии с 2.2.3 настоящих Правил, с рассеивателямииз пластических материалов должны удовлетворять спецификациям в отношенииматериалов для рассеивателей, указанным в 2.6.

1.1, 1.2 (Поправкасерии 04).

1.3 Образцы рассеивателейиз пластических материалов или образцы материала вместе с отражателем, дляустановки на который они предназначены (в соответствующих случаях),подвергаются испытаниям на официальное утверждение в хронологическойпоследовательности, указанной в таблице А.

1.4 Однако еслиизготовитель фары может доказать, что изделие уже прошло испытания,предусмотренные в 2.1 - 2.5, или соответствующие испытания в соответствии сдругими правилами, то эти испытания можно не проводить; обязательными являютсятолько испытания, предусмотренные в таблице В.

2. Испытания

2.1. Стойкость к воздействию температурных изменений

2.1.1 Испытания

Три новых образца (рассеивателей)подвергаются пяти циклам изменений температуры и влажности (ОВ = относительнаявлажность) в соответствии со следующей программой:

3 ч при (40 ± 2)°С и 85 -95% ОВ;

1 ч при (23 + 5) °С и60-75% ОВ;

15 ч при(-30 ± 2)°С;

1 ч при (23 ± 5)°С и 60 -75% ОВ;

3 ч при (80 ± 2)°С;

1 ч при (23 + 5)°С и 60 -75% ОВ.

Перед испытанием образцынеобходимо выдерживать, по крайней мере, в течение 4 ч, при температуре (23 +5)°С и 60 - 75% ОВ.

Примечание - Одночасовые периодывремени при температуре (23 ± 5)°С включают время, требующееся для перехода содного температурного режима на другой, что необходимо избежать последствийтеплового удара.

2.1.2 Фотометрическиеизмерения

2.1.2.1 Способ измерения

Фотометрические измеренияпроизводят на образцах до и после испытания. Измерения производят сиспользованием стандартной фары в следующих точках: В 50Lи 50 R - для луча ближнего света фарыближнего света или фары ближнего/дальнего света (В 50 R и50 L- для фар, предназначенных для левостороннего движения);

Е_тах- натрассе для луча дальнего света фары дальнего света или фары ближнего/дальнегосвета.

(Поправка серии 04).

2.1.2.2 Результаты

Разность фотометрическихвеличин, полученных на каждом образце до и после испытания, не должна превышать10%, включая погрешности фотометрических измерений.

2.2 Стойкость к воздействиюатмосферной среды и химических веществ

2.2.1 Стойкость к воздействию атмосферной среды

Три новых образца(рассеивателей или образцов материала) подвергаются облучению от источника сэнергетическим спектром, подобным спектру черного тела при температуре между5500 К и 6000 К. Между источником и образцами помещают соответствующие фильтры,с тем чтобы уменьшить, насколько это возможно, излучение в диапазонах волндлиной менее 295 нм и более 2500 нм. Образцы подвергают энергетическомуоблучению 1200 Вт/м² ± 200 Вт/м в течение такого периода времени,чтобы получаемая ими световая энергия составляла (4500 + 200) МДж/м².В пределах этого огражденного пространства температура, измеряемая на черномэкране, помещенном на уровне образцов, должна составлять (50 ± 5)°С. Дляобеспечения постоянного облучения образцы должны вращаться вокруг источникаизлучения со скоростью 1 - 5 мин ^-1.

На образцыразбрызгивается дистиллированная вода с проводимостью не менее 1 мСм/м притемпературе (23 ± 5)°С в соответствии со следующей цикличностью:

разбрызгивание - 5 мин;

сушка - 25 мин.

2.2.2 Стойкостьк воздействию химических веществ

После испытания,проведенного в соответствии с 2.2.1, и измерения, произведенного в соответствиис 2.2.3.1, наружная поверхность указанных трех образцов в соответствии с2.2.2.2 подвергается обработке смесью, состав которой определен в 2.2.2.1.

2.2.2.1 Испытательнаясмесь

В состав испытательнойсмеси входят 61,5% н-гептана, 12,5% толуола, 7,5% тетрахлорэтила, 12,5%трихлорэтилена и 6 % ксилола (по объему).

2.2.2.2 Нанесениеиспытательной смеси

Пропитать кусокхлопчатобумажной ткани до уровня насыщения (в соответствий со стандартом ИСО105) смесью, состав которой определен выше в 2.2.2.1, и в течение 10 с наложитьего на 10 мин на наружную поверхность образца под давлением 50 Н/см²,что соответствует усилию в 100 Н, прикладываемому на испытательную поверхность14×14 мм.

В течение этого10-минутного периода прокладку из материи вновь пропитывают смесью с тем, чтобысостав наносимой жидкости был постоянно идентичным составу указаннойиспытательной смеси.

Во время нанесения смесиразрешается регулировать прикладываемое к образцу давление, чтобы предотвратитьобразование трещин.

2.2.2.3 Очистка

По завершении процедурынанесения испытательной смеси образцы необходимо высушить на открытом воздухе,а затем промыть раствором, состав которого приводится в 2.3 (стойкость квоздействию детергентов) при температуре (23 ± 5)°С.

После этого образцынеобходимо тщательно промыть дистиллированной водой, содержащей не более 0,2%примесей, при температуре (23 ± 5)°С, а затем вытереть мягкой тканью.

2.2.3 Результаты

2.2.3.1 После испытанияна стойкость к воздействию атмосферной среды на наружной поверхности образцовне должно быть трещин, царапин, зазубрин и деформации, и среднее отклонение припропускании излучения

измеренное на трехобразцах при помощи процедуры, описанной в настоящем приложении, не должнопревышать 0,020

(∆t_m ≤ 0,020).

2.2.3.2 После испытанияна устойчивость к воздействию химических веществ на образцах не должно бытьникаких следов химического воздействия, которое могло бы привести к изменениюрассеивания потока света, средняя величина которого,

измеренная при помощипроцедуры, описанной в настоящем приложении, на трех образцах, не должнапревышать 0,020

(∆d_m ≤ 0,020).

2.3 Стойкость к воздействию детергентов и углеводородов

2.3.1 Стойкость квоздействию детергентов

Наружную поверхность трехобразцов (рассеивателей или образцов материала) нагревают до (50 ± 5)°С и затемна 5 мин погружают в смесь, температура которой поддерживается на уровне (23 ±5)°С и которая состоит из 99 частей дистиллированной воды, содержащей не более0,02% примесей, и одной части алкила-рилсульфоната.

По завершении испытанияобразцы высушивают при температуре (50 ± 5)°С. Поверхность образцов очищаютвлажной тканью.

2.3.2 Стойкостьк воздействию углеводородов

После этого наружную поверхностьэтих трех образцов слегка потереть в течение 1 мин хлопчатобумажной тканью,пропитанной смесью, в состав которой входит 70% н-гептана и 30% толуола (по объему), а затем высушить на открытомвоздухе.

2.3.3 Результаты

После успешногозавершения двух вышеупомянутых испытаний средняя величина отклонения припропускании излучения

 измеренная всоответствии с процедурой, описанной в настоящем приложении, на трех образцах,не должна превышать 0,010

(∆t ≤ 0,010).

2.4 Стойкость к механическому износу

2.4.1 Способпроверки стойкости к механическому износу

Наружную поверхность трехновых образцов (рассеивателей) подвергают единообразному испытанию на стойкостьк механическому износу на основе способа, описанного в настоящем приложении.

2.4.2 Результаты

После этого испытанияотклонения:

при пропусканииизлучения:

и рассеивания:

измеряют в соответствии спроцедурой, в местах, указанных в 2.2.4. Их средняя величина на трех образцахдолжна быть такой, чтобы:

∆t_m < 0,100;

∆d_m < 0,050.

2.5 Испытание на сцепление покрытий, если таковые имеются

2.5.1 Подготовка образца

На поверхности покрытиярассеивателя размером 20×20 мм при помощи лезвия бритвы или иглы вырезатьсетку из квадратов размером примерно 2×2 мм. Нажим лезвия или иглы долженбыть достаточным, чтобы разрезать, по крайней мере, один слой покрытия.

2.5.2 Описание испытания

Использовать изоляционнуюленту с силой сцепления 2 Н/см ширины) ± 20%, измеренной в стандартных условиях, указанных в настоящемприложении. Эту изоляционную ленту, ширина которой должна быть не менее 25мм, следует прижимать, по крайней мере, в течение 5 мин кповерхности, подготовленной в соответствии с 2.5.1.

Затем конец изоляционнойленты подвергают воздействию нагрузки таким образом, чтобы сила сцепления срассматриваемой поверхностью уравновешивалась силой, перпендикулярной к этойповерхности. На данном этапе лента должна отрываться с постоянной скоростью(1,5 ± 0,2) м/с.

2.5.3 Результаты

Значительного повреждениярешетчатого участка произойти не должно. Повреждения на пересечениях междуквадратами или на краях разрезов допускаются при условии, что поврежденныйучасток не превышает 15% решетчатой поверхности.

2.6 Испытания комплекта фары с рассеивателем из пластических материалов

2.6.1 Стойкостьповерхности рассеивателя к механическому износу

2.6.1.1 Испытания

Рассеиватель фары № 1подвергается испытанию, описанному в 2.4.1.

2.6.1.2 Результаты

После испытания результатыфотометрических измерений, произведенных на фаре на основе настоящегостандарта, не должны превышать 30% максимальныхзначений, предусмотренных в точках В 50Lи НV,и не должны быть более чем на 10% ниже минимальных значений,предусмотренных в точке 75 R (на фарах, предназначенных для левостороннего движения,измерения производятся в точках В 50 R, НV и 75L).

(Поправка серии 04).

2.6.2 Испытание насцепление покрытий, если таковые имеются

Образец рассеивателя фары№ 2 подвергается испытанию, описанному в 2.5.

3. Проверка соответствия производства

3.1 Что касаетсяматериалов, используемых для изготовления рассеивателей, то фары той или инойсерии признаются соответствующими настоящим Правилам, если:

3.1.1 после испытания настойкость к воздействию химических веществ и после испытания на стойкость квоздействию детергентов и углеводородов на наружной поверхности образцов необнаружено трещин, зазубрин или деформации, видимых невооруженным глазом (см. 2.2.2, 2.3 и 2.3.2);

3.1.2 после испытания,описанного в 2.6.1.1,фотометрические величины в точках измерения, указанные в 2.6.1.2, не выходят за пределы,предусмотренные для соответствия производства настоящим Правилам.

3.2 Если результатыиспытания не удовлетворяют требованиям, то испытания необходимо повторить надругом образце фар, выбранном наугад.

ДОПОЛНЕНИЕ1
Хронологическая последовательность испытаний пластических материалов дляофициального утверждения

А Испытанияпластических материалов (рассеивателей или образцов материала, представленные всоответствии с 2.2.4 настоящих Правил)

В Испытания фар в сборе (представленных всоответствии с 2.2.3 настоящих Правил).

ДОПОЛНЕНИЕ2
Способ измерения степени рассеивания и пропускания света

1 Оборудование (см. рисунок)

Лучколлиматора К с половинчатым отклонением  = 17,4×10-4 рдограничен диафрагмой D_T сотверстием 6 мм,напротив которого помещают стенд для испытания образца.

Диафрагма D_T соединена с приемником R посредствомконвергентного бесцветного рассеивателя L₂, скорректированного для сферических отклонений;диаметр рассеивателя L₂должен быть таким, чтобы он не диафрагмировал свет, рассеиваемый образцом,в конусе с половинчатым верхним углом β/2= 14°.

Кольцевая диафрагма D_D с углами  = 1° и  =12° помещается ввоображаемую плоскость фокуса рассеивателя L₂.

Непрозрачная центральнаячасть диафрагмы необходима для того, чтобы не пропускать свет, поступающийнепосредственно от источника света. Центральную часть диафрагмы необходимоперемещать из луча света таким образом, чтобы она могла вернуться точно в своепервоначальное положение.

Расстояние L₂D_T и длину фокуса F₂ ¹⁾рассеивателя L₂необходимо выбрать таким образом, чтобы отображение D_T полностьюпокрывало приемник R.

¹⁾ Для L₂ рекомендуется использоватьдлину волны приблизительно 80мм.

Если первоначальныйпадающий поток принимать за 1000 единиц, то абсолютная точность каждогопоказания должна быть более 1 единицы.

2. Измерения

Необходимо снятьследующие показания:

ДОПОЛНЕНИЕ3
Способ испытания разбрызгиванием

1. Оборудование для испытания

1.1 Пульверизатор

Используемыйпульверизатор должен быть оснащен выпускным отверстием диаметром 1,3мм, обеспечивающим скорость потока жидкости (0,24 ± 0,02)дм³/мин при рабочем давлении () бар.

В таких режимных условияхполученный, рисунок веерообразной формы должен иметь диаметр (170 ± 50) мм наподверженной износу поверхности на расстоянии (380 ± 10) мм от выпускногоотверстия.

1.2 Испытательная смесь

Испытательная смесьсостоит из:

силикатного песка ствердостью 7 по шкале Мооса с размером зерен 0 - 0,2мм и практически нормальным распределением и угловымкоэффициентом 1,8 - 2;

воды, имеющей твердостьне более 205 г/м³, для смеси, содержащей 25г песка на 1 дм³ воды.

2. Испытание

Наружная поверхностьрассеивателей фары подвергается не менее одного раза воздействию струи песка,подаваемой в соответствии с содержащимся выше описанием. Струю необходиморазбрызгивать почти, перпендикулярно к испытываемой поверхности.

Степень износапроверяется посредством одного или более образцов стекла, помещаемых в качествеэталона рядом с рассеивателями, которые проходят испытание. Смесьразбрызгивается до тех пор, пока отклонение рассеивания света на образце илиобразцах, измеренного при помощи описанного в добавлении 2 способа, недостигнет

Для проверки однородностиизноса всей поверхности, подвергаемой испытанию, можно использовать несколькоэталонных образцов.

ДОПОЛНЕНИЕ4
Испытание на силу сцепления с изоляционной лентой

1 Цель

Настоящий метод позволяетв обычных условиях определить линейную силу сцепления изоляционной ленты состеклянной пластиной.

2 Принцип

Измерение силы,необходимой для открепления изоляционной ленты от стеклянной пластины под углом90°.

3. Определенные атмосферные условия

Температура окружающейсреды должна составлять (23 ± 5)°С, а относительная влажность (ОВ) - (65 ± 15)%.

4. Испытательныеобразцы

Перед испытаниемиспользуемый в качестве образца моток изоляционной ленты необходимо выдержать втечение 24 ч в определенных атмосферных условиях (см. раздел 3).

С каждого мотка дляиспытания берется пять испытательных образцов длиной 400мм каждый. Эти испытательные образцы отрезаются от моткапосле первых трех витков.

5. Процедура

Испытания проводятся ватмосферных условиях, определенных в разделе 3.

Взять пять испытательныхобразцов, отматывая ленту радиально со скоростью приблизительно 300 мм/с, азатем в течение 15 с наклеить их следующим образом:

Наклеивать лентупостепенно легким растирающим движением пальца вдоль ленты без чрезмерногонажатия таким образом, чтобы между лентой и стеклянной пластиной не осталосьпузырьков воздуха.

Продержать это устройствов определенных атмосферных условиях в течение 10 мин.

Отклеить около 25мм испытательного образца от пластины в плоскости,перпендикулярной оси испытательного образца.

Закрепить пластину изагнуть свободный конец ленты под утлом 90°. Приложить усилие таким образом,чтобы разделительная линия между лентой и пластиной была перпендикулярна этомуусилию и пластине.

Потянуть и отклеить лентусо скоростью (300 ± 30) мм/с и зарегистрировать потребовавшееся для этогоусилие.

6. Результаты

Пять полученных значенийрегистрируют в хронологической последовательности и среднее значение принимаютза результат измерения, который выражается в ньютонах на сантиметр шириныленты.

ПРИЛОЖЕНИЕ7
Минимальные предписания в отношении отбора образцов, проводимого инспектором

1. Общие положения

1.1 С точки зрениямеханики и геометрии требования в отношении соответствия считаются выполненнымисогласно требованиям настоящих Правил (когда такие требования сформулированы),если различия не превышают неизбежных производственных отклонений.

1.2 Что касаетсяфотометрических характеристик, то соответствие серийных фар считаетсядоказанным, если при фотометрическом испытании любой произвольно выбраннойфары, оснащенной стандартной лампой накаливания,

1.2.1  ни одно из измеренных значений не отличаетсяв неблагоприятную сторону более чем на 20% от тех значений, которые предписаныв настоящих Правилах. Для величин В 50L (или R) и для зоны III максимальное отклонение внеблагоприятную сторону может соответственно составлять:

В 50L(или R):                              0,2лк, т.е. 20%;

0,3 лк,т.е. 30%;

Зона III                                         0,3лк, т.е. 20%;

0,45 лк,т.е. 30%.

1.2.2 илиесли

1.2.2.1 для луча ближнегосвета значения, предписанные в настоящих Правилах, обеспечиваются в НV (с допуском 0,2 лк) и по этой линии,по крайней мере, в одной точке каждой зоны измерительного экрана (на расстоянии25 м),ограниченной окружностью радиусом 15см, проведенной вокруг точек В 50L(или R) ^l) (с допуском 0,1 лк), 75 R (или L), 50 V, 25 R и 25L,а также в любой точке зоны IV,находящейся на расстоянии не более 22,5см над линией 25 R и 25L;

¹⁾ В скобках указаны буквы, касающиеся фар,предназначенных для левостороннего движения.

1.2.2.2 и если для лучадальнего света в.случае, когда HV находитсявнутри зоны одинаковой освещенности равной 0,75 E_max, для фотометрическихвеличии к любой точке намерения, указанной в 6.3.2 настоящих Правил, соблюдаетсядопуск, равный +20% длямаксимальных и -20% для минимальных значений. Эталонная маркировка неучитывается.

1.2.3 Если результатыописанных выше испытаний не соответствуют предъявляемым требованиям, торегулировка фары может быть изменена при том условии, что боковое смещение осилуча в правую или левую стороны составляет не более 1° ²⁾.

²⁾ См. сноску к 6.2.4.

1.2.4 Если результатыописанных выше испытаний не соответствуют предъявляемым требованиям, то фараподвергается повторным испытаниям с использованием другой стандартной лампынакаливания.

1.2.5 Фары с явныминеисправностями не учитываются.

1.2.6 Эталонная маркировкане учитывается.

1.3 Координаты цветностидолжны быть удовлетворительными, когда фара оснащена лампой накаливания сцветовой температурой, соответствующей норме А.

В том случае, если фара,излучающая свет желтого селективного цвета, оснащена бесцветной лампойнакаливания, фотометрические характеристики этой лампы должны соответствоватьуказанным в настоящих Правилах значениям, умноженным на 0,84.

2 Первый отбор образцов

В ходе первого отбораобразцов произвольно выбираются четыре фары. Первые два образца обозначаютсябуквой А, а вторые два образца - буквой В.

2.1 Соответствиесчитается доказанным

2.1.1 После проведенияпроцедуры отбора образцов, указанной на рисунке 1 настоящего приложения,соответствие производства серийных фар считается доказанным, если отклоненияизмеренных значений для фар в неблагоприятную сторону составляют:

2.1.1.1 образец А

А1: для одной фары 0 %;

для другой фары не более20 %

А2: для обеих фар более 0%,

но не более 20 %

перейти к образцу В

2.1.1.2 образец В

В1: для обеих фар 0 %

2.1.2 или если выполненыусловия в отношении образца А, изложенные в 1.2.2.

2.2 Соответствие не считается доказанным

2.2.1 После проведенияпроцедуры отбора образцов, указанной на рисунке 1 настоящегоприложения, соответствие производства серийных фар не считается доказанным ипредприятию-изготовителю предлагается обеспечить соответствие производствапредъявляемым требованиям (привести его в соответствие с этими требованиями),если отклонения измеренных значений для фар составляют:

2.2.1.1 образец А

A3: для одной фары неболее 20 %;

для другой фары более 20 %,

но не более 30 %

2.2.1.2 образец В

В2: в случае А2

для одной фары более 0 %,

но не более 20 %;

для другой фары не более 20%

В3: в случае А2

для одной фары 0 %;

для другой фары более 20 %,

но не более 30 %

2.2.2 или если невыполнены условия в отношении образца А, изложенные в 1.2.2.

2.3 Отмена официального утверждения

Соответствие не считаетсядоказанным и применяются положения раздела 13 в том случае, если после проведенияпроцедуры отбора образцов, указанной на рисунке 1 настоящегоприложения, отклонения измеренных значений для фар составляют:

2.3.1 образец А

А4: для одной фары неболее 20 %;

для другой фары более 30 %

А5: для обеих фар более20 %

2.3.2 образец В

В4: в случае А2

для одной фары более 0 %,

но не более 20 %;

для другой фары более 20 %

В5: в случае А2

для обоих фар более 20 %

В6: в случае А2

для одной фары 0 %;

для другой фары более 30 %

2.3.3 или если не выполненыусловия в отношении образцов А и В, изложенные в 1.2.2.

3. Повторный отбор образцов

В случаях A3, В2 и В3 втечение двух месяцев после уведомления необходимо провести повторный отбор образцов:из партии продукции, изготовленной после приведения производства в соответствиес предъявляемыми требованиями, отбираются третьи два образца С и четвертые дваобразца D.

3.1 Соответствиесчитается доказанным

3.1.1 После проведенияпроцедуры отбора образцов, указанной на рисунке 1 настоящегоприложения, соответствие производства серийных фар считается доказанным, еслиотклонения измеренных значений дня фар составляют:

3.1.1.1 образец С

С1: для одной фары 0 %;

для другой фары не более20 %

С2: для обеих фар более 0%,

но не более 20 %

перейти к образцу D

3.1.1.2 образец D

D1: в случае С2

для обеих фар 0 %

3.1.2 или если выполненыусловия в отношении образца С, изложенные в 1.2.2.

3.2 Соответствие не считается доказанным

3.2.1 После проведенияпроцедуры отбора образцов, указанной на рисунке 1 настоящегоприложения, соответствие производства серийных фар не считается доказанным ипредприятию-изготовителю предлагается обеспечить соответствие производствапредъявляемым требованиям (привести его в соответствие с этими требованиями),если отклонения измеренных значений для фар составляют:

3.2.1.1 образец D

D2: в случае С2

для одной фары более 0 %,

но не более 20 %;

для другой фары не более20 %

3.2.1.2 или есливыполнены условия в отношении образца С, изложенные в 1.2.2.

3.3 Отмена официального утверждения

Соответствие не считаетсядоказанным и применяются положения 13 в том случае, если после проведенияпроцедуры отбора образцов, указанной на рисунке 1 настоящего приложения,отклонения измеренных значений для фар составляют:

3.3.1 образец С

С3: для одной фары неболее 20 %;

для другой фары более 20 %

С4: для обеих фар более20 %

3.3.2 образец D

D3: в случае С2

для одной фары 0 % илиболее 0 %;

для другой фары более 20 %

3.3.3 или если невыполнены условия в отношении образцов С и D, изложенные в 1.2.2.

4. Вертикальное отклонение светотеневой границы

Для проверкивертикального отклонения светотеневой границы под воздействием теплаприменяется следующая процедура:

После проведенияпроцедуры отбора образцов, указанной на рисунке 1 настоящегоприложения, одна из фар образца А испытывается в соответствии с процедурой,описанной в 2.1 приложения 5, после трехразовогопоследовательного прохождения цикла, описанного в 2.2.2 приложения 5.

Фара считаетсяприемлемой, если ∆r не превышает 1,5 мрад.

Если эта величинапревышает 1,5 мрад, но не превышает 2,0 мрад, то испытанию подвергается втораяфара из образца А, причем среднее значение абсолютных величин, измеренных наобоих образцах, не должно превышать 1,5 мрад.

Однако если эта величина1,5 мрад не выдерживается для образца А, то обе фары образца В подвергаютсяодинаковой процедуре и значение ∆r для каждой из них не должно превышать 1,5 мрад.

Рисунок 1

 - Максимальное отклонение в неблагоприятную сторону от предельныхзначений, %

Ключевые слова: фары автомобильные с асимметричными огнями,ближний свет, дальний свет, галогенныелампы накаливания, цветныерассеиватели и фильтры, степень ослепления, фара-эталон
