ГОСТ Р 1.5-92

Государственнаясистема стандартизации Российской Федерации

Общиетребования к построению, изложению,
оформлению и содержанию стандартов

ГОССТАНДАРТРОССИИ

Москва

Предисловие

1 РАЗРАБОТАН Всероссийскимнаучно-исследовательским институтом стандартизации (ВНИИстандарт)Госстандарта России, доработан с участием рабочей группы специалистов отраслейнародного хозяйства.

ВНЕСЕН Главным управлениемтехнической политики в области стандартизации Госстандарта России.

2 УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Госстандарта России от 1июля 1992 г. №7.

3 Стандарт соответствуетДирективам МЭК/ИСО, часть 3, 1989 «Составление и оформление международных стандартов» вчасти требований к построению, изложению и оформлению стандартов.

4 ВВЕДЕН ВПЕРВЫЕ.

5 ПЕРЕИЗДАНИЕ (февраль 1994 г.) с ИЗМЕНЕНИЕМ № 1, принятым Постановлением Госстандарта России от 15 декабря 1993г. № 21, введенным в действие с 1 апреля 1994г.



ГОСУДАРСТВЕННЫЙСТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Государственная система стандартизации Российской Федерации Общие требования к построению, изложению, оформлению и содержанию стандартов State System for Standardization of Russian Federation. General requirements for lay-out, formulation, presentation and contents of standards

Датавведения 1993-01-01

1 Область применения

Настоящий стандарт устанавливаетобщие требования к построению, изложению, оформлению, содержанию и обозначениюгосударственных стандартов Российской Федерации, стандартов отрасли, стандартовпредприятия, стандартов научно-технических, инженерных обществ и других общественных объединений (далее - стандарты) и изменений к стандартам.

Положения настоящегостандарта понежат применению техническимикомитетами по стандартизации, государственными органамиуправления,предприятиями и предпринимателями (далее - субъекты хозяйственнойдеятельности), научно-техническими,инженерными обществами и другими общественными объединениями.

2 Нормативные ссылки

В настоящем стандартеиспользованы ссылки на следующие стандарты:

ГОСТ 2.004-88 ЕСКД. Правила выполненияконструкторских документов на печатающих и графических устройствах вывода ЭВМ

ГОСТ 2.104-68 ЕСКД. Основные надписи

ГОСТ 2.321-84 ЕСКД. Обозначения буквенные

ГОСТ 8.310-78 ГСИ. Государственная службастандартных справочных данных. Основные положения

ГОСТ 8.417-81 ГСИ. Единицы физических величин

ГОСТ 13.1.002-80 Репрография. Микрография.Документы для съемки. Общие требования и нормы

3 Требования к построению стандарта

3.1 Структурные элементы стандарта

3.1.1 Стандарт содержит следующиеструктурные элементы:

- титульный лист;

- предисловие;

- содержание;

- введение;

- наименование;

- область применения;

- нормативные ссылки;

- определения;

- обозначения и сокращения;

- требования;

- приложения;

- библиографические данные.

3.1.2 Структурные элементы, за исключениемэлементов «Титульный лист», «Предисловие», «Наименование», «Требования»,приводят при необходимости, в зависимости от особенностей стандартизуемогообъекта.

3.2 Титульный лист

3.2.1 Первую страницу титульныхлистов государственных стандартов РоссийскойФедерации, стандартов отрасли, стандартов предприятия, стандартовнаучно-технических, инженерных обществ и другихобщественных объединений оформляют в соответствии с приложениями А, Б, В, Г.

3.2.2 На второй страницетитульного листа помещают предисловие. После предисловия в нижней части листагосударственного стандарта Российской Федерации указывают: «Настоящий стандартне может быть полностью или частично воспроизведен, тиражирован и распространенв качестве официального издания без разрешения ___________________________________

_____________________________________________________________________

наименование органа, принявшего стандарт

3.2.3 Стандарты, принеобходимости, допускается брошюровать в тематический сборник. При этомдополнительно оформляют общую первую страницу титульного листа для сборника, накоторую помещают обозначения всех вошедших в сборник стандартов. Еслиобозначения включенных в сборник стандартов имеют непрерывную последовательностьчисел, допускается указывать обозначения первого и последнего (в порядкевозрастания номеров) стандартов, разделяя их знаком препинания - «тире».

3.3 Предисловие

3.3.1 Предисловие помещают навторой странице титульного листа. Слово «Предисловие» записывают с прописной буквы посередине страницы.

3.3.2 Сведения, приводимые впредисловии, нумеруют арабскими цифрами (1,2, 3и т.д.) и располагают в следующейпоследовательности:

1) сведения о техническом комитете по стандартизации илипредприятии-разработчике, принятии государственныхстандартов Российской Федерации

«РАЗРАБОТАН И ВНЕСЕН ___________________________________________

номер инаименование техническогокомитета по стандартизации или предприятия, разработавшего и представившего проект стандарта для принятия

ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением _____________________

наименованиеоргана

__________________________________________________________________»;

государственногоуправления Российской Федерации, дата принятия и номер постановления

2) сведения о разработчике ипринятии стандарта отрасли:

«РАЗРАБОТАН _____________________________________________________

наименование ТКили предприятия, разработавшего и представившего проект стандарта для принятия

ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ____________________________________

наименование

____________________________________________________________________

организации,принявшей стандарт, дата и номер директивногодокумента

3) сведения о применениимеждународного, регионального или национального стандарта другой страны вкачестве государственного стандарта Российской Федерации оформляют всоответствии с приложением Б1;

4) если стандарт реализуетзаконодательные нормы закона (ов) РоссийскойФедерации в предисловии следует указывать:

«В настоящем стандартереализованы нормы __________________________

наименованиезакона (ов)

___________________________________________________________________

РоссийскойФедерации

5) сведения о стандарте,разработанном на продукцию, производство которой осуществляется по лицензии:

«Требования стандартасоответствуют требованиям, установленным в технических и нормативных документахлицензиара»;

6) сведения об изобретениях,использованных при разработке стандарта. Приводят номера и даты патентов,заявок на изобретения и авторских свидетельств;

7) сведения о нормативныхдокументах, взамен которых разработан стандарт: «ВЗАМЕН_____________________________________________________ » или

обозначение нормативного документа

«ВЗАМЕН _________________________________ в части __________________

обозначениенормативного документа

Если стандарт вводитсявпервые, пишут «ВВЕДЕН ВПЕРВЫЕ»;

8) сведения о переизданиистандарта:

«ПЕРЕИЗДАНИЕ ____________________»

месяц,год

«ПЕРЕИЗДАНИЕ ___________________ С ИЗМЕНЕНИЯМИ № ____________

месяц,год                                                            номер

_____________________________________________________________________

изменения, номер информационного документа

3.3.3 При необходимости впредисловие могут быть включены дополнительные сведения.

3.4 Содержание

3.4.1 Содержание включаетпорядковые номера и наименования разделов (при необходимости - подразделов), приложений с указанием ихобозначения и заголовков, а при необходимости и графического материала суказанием номера страницы, на которой они помещены.

3.4.2 Содержание к стандартуразмещают после предисловия, начиная, как правило, с новой страницы.

Слово «Содержание»записывают посередине страницы с прописной буквы.

Содержаниесборникастандартов включает обозначение и наименованиестандартов с указанием номера сквозной нумерации страниц.

3.5 Введение

Введениеприводят при необходимости обоснования причин разработки стандарта. Введение недолжно содержать требований.

Введение не нумеруют иразмещают на отдельном листе.

3.6 Наименование

3.6.1 Наименование стандартадолжно быть кратким, точно характеризовать объект стандартизации и обеспечиватьправильную классификацию стандарта для включения его в информационные указателистандартов.

3.6.2 В наименовании стандарта,как правило, не допускаются сокращения (кроме условных обозначений продукции), римские цифры,математические знаки, греческие буквы.

3.6.3 В наименованиистандартов, если они входят в комплекс стандартов,объединенных общностью назначения, перед заголовком приводят групповой заголовок.

Групповой заголовок внаименование стандарта на продукцию, как правило, не включают.

Наименование стандарта, взависимости от его содержания, имеет следующую структуру:

- заголовок и подзаголовок.

Примеры

1 МИКРОСКОПЫ ИНСТРУМЕНТАЛЬНЫЕ

Общие технические требования

2 СНЕГОПОГРУЗЧИКИ

Методы контроля

- групповой заголовок, заголовок»подзаголовок

Пример - Единая система конструкторской документации

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ

Термины иопределения

- групповой заголовок и подзаголовок

Пример - Государственная система стандартизации

РоссийскойФедерации

Основныеположения

3.6.4 Заголовок стандарта следуетпечатать прописными буквами. Групповой заголовок и подзаголовок стандартаследует печатать строчными буквами с первой прописной.

3.6.5 Заголовок стандартаопределяет объект стандартизации. В заголовке должны быть приведены необходимыеи достаточные признаки, отличающие данный объект от других объектов стандартизации.

3.6.6 Заголовок стандарта нагруппу однородной продукции формируют с учетом наименования классификационныхгруппировок Общероссийского классификатора продукции (ОКП).

3.6.7 Для более полнойхарактеристики объекта стандартизации следует вводить в заголовок стандартадополнительные определения, указывающие на характерные признаки:

- принадлежность объекта к определенной группе продукции.

Пример - ПОГРУЗЧИКИ УНИВЕРСАЛЬНЫЕ

-изготовление даннойпродукции только одним определенным способом.

Пример - ЛЕНТЫ ГОРЯЧЕКАТАНЫЕ

- изготовление продукции изопределенного материала.

Пример - ТРУБЫ ИЗ АЛЮМИНИЯ ИАЛЮМИНИЕВЫХ СПЛАВОВ СВАРНЫЕ

- изготовление продукции определенных размеров, форм и т.д.

Пример - КОНЦЫ ВАЛОВ КОНИЧЕСКИЕ СКОНУСНОСТЬЮ 1:10

В заголовке стандарта передобозначением типа, марки, модели продукции следует писать словами «марки»,«типа», «модели», а затем указывать их обозначение.

Пример - КАНАТ ДВОЙНОЙ СВИВКИТИПА ТЛК-О

3.6.8 Если объектомстандартизации является часть целого, то в начале заголовка указывают часть, ацелое дают как признак.

Пример - КОРПУСЫ ЩИТОВЫХ ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ

3.6.9 В заголовке стандартапервым словом должно быть имя существительное (название объектастандартизации), а последующими словами - определения(имена прилагательные) в порядке их значимости (иерархической родовидовой подчиненности на основании принципа отобщего к частному),т.е. заголовок стандарта следует записывать с обратным порядком слов.

Пример - КРАНЫ МОСТОВЫЕЭЛЕКТРИЧЕСКИЕ ЛИТЕЙНЫЕ

3.6.10 Прямой порядок слов взаголовке стандарта следует сохранять в следующих случаях:

- в названии объектастандартизации существительное без прилагательного в данном значении неупотребляется.

Пример - ГОЛОВНЫЕ УБОРЫ

- признак объекта стандартизации выражен сочетанием существительного в косвенном падеже с прилагательным.

Пример - БАКИ ГИДРАВЛИЧЕСКИХСИСТЕМ

- в стандарте на термины,определения и буквенные обозначения величин указывается область знания, науки,отрасль техники или производства, к которым онипринадлежат

Примеры

1 ВАКУУМНАЯ ТЕХНИКА

Термины и определения

2 ФИЗИЧЕСКАЯ ОПТИКА

Обозначения основных величии

3.6.11 Название объектастандартизации в заголовке стандарта должно быть записано в единственном числе.Если стандарт распространяется на несколько одноименных объектовстандартизации, название объекта стандартизации в заголовке стандарта следуетписать во множественном числе.

3.6.12 При распространениистандарта на два и более объекта стандартизации заголовок необходимо писать вследующем порядке:

- если объекты стандартизации характеризуются одинаковыми признаками, тосначала следует писать существительные, соединенные союзом «и», (запятой и союзом«и», если более двух существительных), а затем признаки в порядке их значимостиот общего к частному.

Примеры

1 ПРИБОРЫ И ПРЕОБРАЗОВАТЕЛИЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ

2 МАШИНЫ, МЕХАНИЗМЫ,АППАРАТЫ, УСТРОЙСТВА И ФУНДАМЕНТЫ СУДОВЫЕ

- если признаки относятся кодному из перечисленных объектов стандартизации, то этот объект следует писатьпоследним, сохраняя прямой порядок слов.

Примеры

1 МИКРОФОНЫ И МИКРОФОННЫЕ СОЕДИНИТЕЛИ

2 КАБЕЛИ, ПРОВОДА, ШНУРЫ ИКАБЕЛЬНАЯ АРМАТУРА

- если каждый объектстандартизации имеет свои признаки, то с обратным порядком слов дают толькословосочетание, обозначающее первый объект стандартизации.

Пример - ИЗОЛЯТОРЫ ФАРФОРОВЫЕ ИВЫСОКОВОЛЬТНЫЕ ВВОДЫ

3.6.13 Если стандарт распространяется на продукцию разных видов,относящихся к одной классификационной группировкепродукции, то признаки следует писать через запятуюи союз «и» перед последним признаком продукции.

Пример - ПОДДОНЫ ПЛОСКИЕ, ЯЩИЧНЫЕИ СТОЕЧНЫЕ

3.6.14 В подзаголовкестандарта указывают наименование устанавливаемого стандартом содержания.

Примеры

1 КОРПУСЫ МЕТАЛЛИЧЕСКИЕ

Методы испытаний

2 ПОЛИМЕРЫ

Метопы определениявязкости

3.6.15 При издании стандарта сиспользованием наборных печатных форм, наименование стандарта следует выделятьшрифтом.

3.7 Область применения

3.7.1 Структурный элемент«Область применения» приводят для определения области его назначения(распространения) и, при необходимости уточнения объекта стандартизации,размещают на первой странице стандарта и нумеруют единицей (1).

3.7.2 При уточнении объектастандартизации применяют следующую формулировку:

«Настоящий стандартраспространяется на¼».

Пример - Настоящий стандартраспространяется на центровые токарные станки с лобовым устройством

3.7.3 При уточнении содержаниястандарта применяют следующуюформулировку:

«Настоящий стандартустанавливает¼».

Пример - Настоящий стандартустанавливает размеры радиального и осевого зазора подшипников

3.7.4 При уточнении областиприменения применяют следующую формулировку:

«Настоящий стандарт применяется¼».

Пример - Настоящий стандартприменяется для всех текстильных изделий, поставляемых потребителю

3.7.5 Для продукции, поставляемойтолько на атомные станции, применяют следующую формулировку:

«Настоящий стандартраспространяется на¼,поставляемую только на атомные станции».

3.7.6 В стандарте, содержащемтребования по безопасности для жизни и здоровья населения, окружающей среды,если эти требования не выделены в самостоятельные разделы, следует указывать:

«Требованияпо безопасности изложены в ____________________________ ».

обозначение подраздела, пункта

3.8 Нормативные ссылки

3.8.1 Структурный элемент«Нормативные ссылки» содержит перечень стандартов, на которые в текстестандарта дана ссылка.

3.8.2 Перечень ссылочныхстандартов начинают со слов:

«В настоящем стандартеиспользованы ссылки на следующие стандарты».

3.8.3 В перечень включаютобозначение стандартов и их наименования в порядке возрастания регистрационныхномеров обозначений в целующейпоследовательности:

- государственные стандартыРоссийской Федерации;

- отраслевые стандарты.

3.9 Определения

3.9.1 Структурный элемент«Определения» содержит определения, необходимые для уточнения или установлениятерминов, используемых в стандарте.

3.9.2 Перечень определенийначинают со слов:

«В настоящем стандартеприменяют следующие термины с соответствующими определениями».

3.10 Обозначения и сокращения

3.10.1 Структурный элемент«Обозначения и сокращения» содержит переченьобозначений и сокращений, применяемых в данном стандарте.

3.10.2 Запись обозначений исокращений проводят в порядке приведения их в тексте стандарта с необходимойрасшифровкой и пояснениями.

3.10.3 Допускается определения, обозначения и сокращения приводить водном структурном элементе «Определения, обозначения и сокращения».

3.11 Требования

Требования к объектамстандартизации, в зависимости от их специфики, устанавливают в следующих основных, неявляющихся взаимоисключающими, видах стандартов: основополагающих стандартах, стандартах напродукцию, работы (процессы) и услуги, стандартахна методы контроля. Требования к содержанию стандартов - в соответствии с разделом 7.

3.12 Приложения

3.12.1 Материал, дополняющийположения стандарта, допускается помещать в приложениях. Приложениями могутбыть, например, графический материал, таблицы большого формата, расчеты,описания аппаратуры и приборов, описания алгоритмов и программ задач, решаемыхна ЭВМ и т.д.

3.12.2 Приложения могут бытьобязательными и информационными. Информационные приложения могут бытьрекомендуемого или справочного характера.

3.12.3 Приложения обозначаютзаглавными буквами русского алфавита начиная с А,за исключением букв Ё, З, И, О, Ч, Ь, Ы, Ъ. После слова «Приложение» следует буква, обозначающая его последовательность.

Допускается обозначениеприложений буквами латинского алфавита, за исключением букв I и О.

В случае полногоиспользования букв русского или латинского алфавита допускается обозначениеприложений арабскими цифрами.

Если в стандарте одноприложение, то оно обозначается «Приложение А».

3.12.4 Каждое приложение следуетначинать с новой страницы с указанием вверху посередине страницы слова«Приложение» и его обозначения, а под ним в скобках для обязательногоприложения пишут слово «обязательное», а для информационного - «рекомендуемое» или «справочное». Приложениедолжно иметь заголовок, который записывают симметрично относительно текста спрописной буквы отдельной строкой.

3.12.5 Текст каждого приложенияпри необходимости может быть разделен на разделы, подразделы, пункты,подпункты.

В приложениях разделы,подразделы, пункты, подпункты, графический материал, таблицы и формулы нумеруютв пределах каждого приложения. Перед номерами ставится обозначение этогоприложения.

Приложения должны иметьобщую с остальной частью стандарта сквозную нумерацию страниц.

3.12.6 В тексте стандарта на всеприложения должны быть даны ссылки. Степень обязательности приложений приссылках в тексте не указывают. Приложения располагают в порядке ссылок на них втексте стандарта, за исключением информационного приложения «Библиография»,которое располагают последним.

3.13 Библиографические данные

В стандарте приводят библиографические данные, которые размещают наотдельной странице.

Библиографические данныегосударственного стандарта Российской Федерации содержат:

- обозначение УДК, которыйпроставляют органы Госстандарта России;

- код Общероссийскогоклассификатора стандартов (ОКС), а до его введенияв действие на территории Российской Федерации -код классификатора государственных стандартов (КГС) и кодОбщесоюзного классификатора стандартов итехнических условий (ОКСТУ), которые проставляюторганы Госстандарта России;

- ключевые слова.

4 Требования к изложению стандарта

4.1 Требования к тексту стандарта

4.1.1 В зависимости отособенностей и содержания стандарта требования излагают в виде текста, таблиц,графического материала (рисунков, схем, диаграмм) или их сочетаний.

4.1.2 Текст стандарта должен бытькратким, точным, не допускающим различных толкований, логическипоследовательным, необходимым и достаточным для применения стандарта всоответствии с его областью применения.

В стандарт следует включатьтолько характеристики и требования, которые могут быть проверены объективнымиметодами.

4.1.3 В стандарте следуетприменять термины, определения, обозначения и сокращения, установленныедействующими стандартами.

Если термины и определения,обозначения и сокращения, принятые в стандарте, не установлены другимистандартами, то при необходимости их приводят соответственно в структурныхэлементах текста «Определения» и «Обозначения и сокращения».

4.1.4 При изложении обязательныхтребований в тексте стандарта следует применять слова «должен», «следует»,«необходимо», «требуется, чтобы», «разрешаетсятолько», «не допускается», «запрещается», «неследует». При изложении других положений следуетприменять слова - «могут быть», «какправило», «при необходимости», «может иметь», «в случае»,«допускается», «рекомендуется» и т.д.

При этом допускаетсяиспользовать повествовательную форму изложения текста стандарта, например,«применяют», «указывают» и т.п.

Приводя наибольшие илинаименьшие значения величин, следует применять словосочетание «должно быть не более (не менее)». Приводядопустимые значения отклонений от указанных в стандарте норм, требований,применяют словосочетание «не должно быть более (менее)».

Пример - Массовая доля углекислого натрияв технической кальцинированной соде должна быть не менее 99,4 %.

4.1.5 Устанавливаемые стандартомчисловые значения величин, необходимые для изготовления продукции с заданнойточностью, ее применения и контроля, должны быть заданы с предельнымиотклонениями или указаны в виде наибольших и (или)наименьших значений.

Примеры

1 80 мм ± 2 мм

2 80 ⁺²₀ мм (а не 80 ⁺²_-0мм)

3 80 мм ⁺⁵⁰_-25 мкм

При указании числовыхзначений в процентах следует писать:

«¼от 63% до 67%» или «(65±2)% (а не 65±2%).

Данные о физических константах и свойствах веществ и материалов следует приводить в документе суказанием категории данных по ГОСТ 8.310.

4.1.6 Римские цифры следуетприменять только для обозначения сорта (категории,класса и др.) изделия, валентности химических элементов, кварталов года,полугодия. В остальных случаях применяют арабскиецифры.

Римские цифры, даты,указанные арабскими цифрами, и количественные числительные, как правило, недолжны иметь падежных окончаний.

4.1.7 Обозначения единиц счета иединиц физических величин применяют в таблицах, пояснениях символов и чистовых коэффициентов,входящих в формулы, и в тексте только при числовыхзначениях и записывают без точки.

Пример - 5 шт., 10 кг

4.1.8 В стандарте не допускается:

- применять оборотыразговорной речи, техницизмы и профессионализмы;

- применять для одного и тогоже понятия различные научно-технические термины, близкие по смыслу (синонимы),а также иностранные слова и термины при наличии равнозначных слов и терминов врусском языке;

- применять произвольныесловообразования;

- применять сокращения слов, кроме установленных правилами русскойорфографии, соответствующими государственными стандартами, а также в данномстандарте.

4.1.9 В тексте стандарта, заисключением формул, таблиц и рисунков, не допускается:

-применять математическийзнак минус (-)перед отрицательными значениями величин (следует писать слово «минус»);

-применять знак «Æ» для обозначения диаметра (следует писать слово «диаметр»).При указании размера или предельных отклонений диаметра на рисунках передразмерным числом следует писать знак «Æ»;

- применять без числовых значений математические знаки, например, > (больше), <(меньше), = (равно), ³ (больше или равно), £ (меньше или равно), ¹ (не равно), а также знаки № (номер) и % (процент).

4.2 Деление текста стандарта

4.2.1 Текст стандарта следует делить на разделы. Разделымогут делиться на пункты или на подразделы и пункты. Пункты, при необходимости,могут делиться на подпункты.

При делении текста стандартана пункты и подпункты необходимо, чтобы каждый пункт, подпункт содержалзаконченную информацию.

4.2.2 Разделы, подразделы, пунктыи подпункты следует нумеровать арабскими цифрами и записывать с абзацногоотступа.

Разделы должны иметьпорядковую нумерацию в пределах всего текста, за исключением приложений.

Пример - 1, 2, 3 и т. д.

Номер подраздела или пунктавключает номер раздела и порядковый номер подраздела или пункта, разделенныеточкой.

Пример -1.1, 1.2, 1.3 ит.д.

Номер подпункта включаетномер раздела, подраздела, пункта и порядковый номер подпункта, разделенныеточкой.

Пример - 1.1.1.1, 1.1.1.2, 1.1.1.3 и т.д.

После номера раздела,подраздела, пункта и подпункта в тексте стандарта точку не ставят.

Если текст стандартаподразделяют только на пункты, их следует нумеровать, за исключениемприложений, порядковыми номерами в пределах всего текста.

При издании стандарта сиспользованием наборных печатных форм, номера разделов, подразделов, пунктов иподпунктов следует выделять шрифтом.

4.3 Заголовки

4.3.1 Разделы, подразделы должныиметь заголовки. Пункты, как правило, заголовков не имеют.

Заголовки должны четко и кратко отражать содержание разделов,подразделов.

4.3.2 Заголовки разделов,подразделов и пунктов следует печатать с абзацного отступа с прописной буквыбез точки в конце, не подчеркивая.

Если заголовок состоит издвух предложений, их разделяют точкой.

При издании стандарта сиспользованием наборных печатных форм, заголовки разделов и подразделов следует выделять шрифтом.

4.4 Перечисления

Внутри пунктов илиподпунктов могут быть приведены перечисления. Передкаждой позицией перечисления следует ставить дефис или, при необходимости ссылки в тексте стандарта на одно из перечислений, строчную букву, после которойставится скобка. Для дальнейшей детализации перечисления необходимоиспользовать арабские цифры, после которых ставится скобка.

Пример

а) ________________________________________________________________

б) ________________________________________________________________

1) ___________________________________________________________

2) ___________________________________________________________

в) ________________________________________________________________

4.5 Таблицы

4.5.1 Таблицы применяют для лучшей наглядности и удобства сравненияпоказателей. Название таблицы, при его наличии, должно отражать ее содержание, быть точным,кратким. Название следует помещать над таблицей.

При переносе части таблицына ту же или другие страницы, название помещаюттолько над первой частью таблицы.

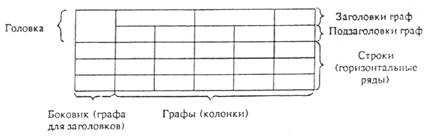

Цифровой материал, какправило, оформляют в виде таблиц в соответствии с рисунком 1.

Таблица __________ - _________________

номер                название таблицы

Рисунок 1

4.5.2 Таблицы, за исключениемтаблиц приложений, следует нумеровать арабскими цифрами сквозной нумерацией.

Таблицы каждого приложенияобозначают отдельной нумерацией арабскими цифрами сдобавлением перед цифрой обозначения приложения.

Если в стандарте однатаблица, то она должна быть обозначена «Таблица1» или «Таблица В.1», если таблица приведена в приложении В.

Допускается нумероватьтаблицы в пределах раздела. В этом случае номертаблицы состоит из номера раздела и порядкового номера таблицы, разделенныхточкой.

4.5.3 На все таблицы стандарта должны быть приведены ссылки в тексте стандарта; приссылке писать «таблица» с указанием ее номера.

4.5.4 Заголовки граф и строктаблицы следует писать с прописной буквы, а подзаголовки граф - со строчной буквы, если они составляют однопредложение с заголовком, или с прописной буквы, если они имеют самостоятельноезначение. В конце заголовков и подзаголовков таблиц точки не ставят. Заголовкии подзаголовки граф указывают в единственном числе.

Таблицы слева, справа иснизу, как правило, ограничивают линиями.

4.5.5 Разделять заголовки иподзаголовки боковика и граф диагональными линиямине допускается.

Горизонтальные ивертикальные линии, разграничивающие строки таблицы, допускается не проводить,если их отсутствие не затрудняет пользование таблицей.

Заголовки граф, как правило,записывают параллельно строкам таблицы. При необходимости, допускаетсяперпендикулярное расположение заголовков граф.

Головка таблицы должна бытьотделена линией от остальной части таблицы.

4.5.6 Таблицу, в зависимости отее размера, помещают под текстом, в котором впервые дана на нее ссылка, или наследующей странице, а при необходимости, в приложении к стандарту.

Допускаетсяпомещатьтаблицы вдоль длинной сторонылиста стандарта. Если строки или графы таблицы выходят за формат страницы,то таблицу делят на части, помещая одну часть под другой или рядом, при этом вкаждой части таблицы повторяют ее головку и боковик.

При делении таблицы на частидопускается ее головку или боковик заменять соответственно номерами граф истрок. При этом нумеруют арабскими цифрами графы и(или) строки первой части таблицы.

Слово «Таблица» указываютодин раз слева над первой частью таблицы, над другими частями пишут слова«Продолжение таблицы» или «Окончание таблицы» с указаниемномера (обозначения) таблицы в соответствии с рисунком 2.

Таблица¼

Вмиллиметрах

Номинальный	Внутренний	Толщина шайбы
диаметр резьбы	диаметр	легкой		нормальной		тяжелой
болта, винта, шпильки	шайбы d	a	b	a	b	a	b
2,0	2,1	0,5	0,8	0,5	0,5	-	-
3,0	3,1	0,8	1,0	0,8	0,8	1,0	1,2

Окончаниетаблицы¼

В миллиметрах

Номинальный	Внутренний	Толщина шайбы
диаметр резьбы	диаметр	легкой		нормальной		тяжелой
болта, винта, шпильки	шайбы d	a	b	a	b	a	b
4,0	4,1	1,0	1,2	1,0	1,2	1,2	1,6
42,0	43,5	-	-	9,0	9,0	-	-
45,0	45,0	-	-	9,5	9,5	-	-

Примечание - Здесь (и далее) таблицыприведены условно, для иллюстрации соответствующих требований настоящего стандарта.

Рисунок 2

Если в конце страницытаблица прерывается и ее продолжение будет на следующей странице, то в первойчасти таблицы нижнюю горизонтальную черту, ограничивающую таблицу, не проводят.

Таблицы с небольшимколичеством граф допускается делить на части и помещать одну часть рядом сдругой на одной странице, при этом повторяют головку таблицы в соответствии с рисунком 3.

Таблица¼

Диаметр стержня крепежной детали, мм	Масса 1000 шт. стальных шайб, кг	Диаметр стержня крепежной детали, мм	Масса 1000 шт. стальных шайб, кг
1,1	0,045	2,0	0,192
1,2	0,043	2,5	0,350
1,4	0,111	3,0	0,553

Рисунок 3

4.5.7 Графу «Номер по порядку» в таблицу включать не допускается.

Нумерация граф таблицы арабскими цифрамидопускается в случаях, если в тексте стандарта имеются ссылки наних, при делении таблицы на части, а также припереносе части таблицы на следующую страницу, всоответствии с рисунком 4.

Таблица¼

Вмиллиметрах

Условный проход Dу	D	L	L1	L2	Масса, кг, не более
1	2	3	4	5	6
50	160	130	525	600	160
80	195	210			170

Рисунок 4

При необходимости нумерациипоказателей, параметров илидругих данных порядковые номера следует указывать в первой графе (боковике) таблицы, непосредственно перед ихнаименованием в соответствии с рисунком 5. Перед числовыми значениями величин иобозначением типов, марок и т.п. продукциипорядковые номера не проставляют.

Таблица¼

Наименование показателя	Значение
1 Ток коллектора, А	-
2 Напряжение на коллекторе, В	-
3 Сопротивление нагрузки коллектора, Ом	-

Рисунок 5

4.5.8 Если все показатели,приведенные в графах таблицы, выражены в одной и той же единице физическойвеличины, то ее обозначение необходимо помещать надтаблицей справа, а при делении таблицы на части- над каждой ее частью в соответствии с рисунком 2.

Если в большинстве графтаблицы приведены показатели, выраженные в одних и тех же единицах физическихвеличин (например, в миллиметрах, вольтах), но имеются графы с показателями,выраженными в других единицах физических величин,то над таблицей следует писать наименование преобладающего показателя иобозначение его единицы физической величины,например, «Размеры в миллиметрах», «Напряжение в вольтах», а в подзаголовках остальных графприводить наименования показателей и (или) обозначения других единиц физических величин всоответствии с рисунком 4.

Для сокращения текста заголовкови подзаголовков граф отдельные понятия заменяют буквенными обозначениями,установленными ГОСТ 2.321, или другими обозначениями, если они пояснены в тексте или приведены наиллюстрациях, например, D - диаметр,Н -высота, L- длина.

Показатели с одним и тем жебуквенным обозначением группируют последовательно, в порядке возрастания индексов, в соответствиис рисунком 4.

4.5.9 Ограничительные слова «более», «не более», «менее», «не менее» и др. должны бытьпомещены в одной строке или графе таблицы с наименованиемсоответствующего показателя после обозначения его единицы физической величины,если они относятся ко всей строке или графе.

После наименованияпоказателя, перед ограничительными словами ставится запятая в соответствии срисунками 4 и 5.

4.5.10 Обозначение единицы физической величины, общей для всех данных встроке, следует указывать после ее наименования, в соответствии с рисунком 5.

Допускается, принеобходимости, обозначение единицы физической величины выносить в отдельнуюграфу (строку).

4.5.11 Если в графе таблицыпомещены значения одной и той же физической величины, то обозначение единицыфизической величины указывают в заголовке (подзаголовке) этой графы всоответствии с рисунком 6.

Числовые значения величин,одинаковые для нескольких строк, допускается указывать один раз в соответствиис рисунками 4 и 6.

Таблица¼

Тип изолятора	Номинальное напряжение, В	Номинальный ток, А
ПНР-6/400		400
ПНР-6/800	6	800
ПНР-6/900		900

Рисунок 6

Если числовые значениявеличин в графах таблицы выражены в разных единицах физических величин, то ихобозначения указывают в подзаголовке каждой графы.

Обозначения, приведенные взаголовках граф таблицы, должны быть пояснены в тексте или графическомматериале стандарта.

4.5.12 Обозначения единиц плоскогоугла следует указывать не в заголовках граф, а в каждой строке таблицы как приналичии горизонтальных линий, разделяющих строки в соответствии с рисунком 7, так и при отсутствии горизонтальных линий всоответствии с рисунком 8.

Таблица¼

a	b
3°5¢30²	6°30¢
4°23¢50²	8°26¢
5°30¢20²	10°30¢

Рисунок 7

Таблица¼

a	b
3°5¢30²	6°30¢
4°23¢50²	8°26¢
5°30¢20²	10°30¢

Рисунок 8

4.5.13 Предельные отклонения, относящиеся ко всем числовым значениям величин, помещенным в однойграфе, указывают в головке таблицы под наименованием или обозначением показателя в соответствии срисунком 9.

Таблица¼

Вмиллиметрах

Диаметр резьбы d	S ± 2	Н ± 0,3	h ± 0,2	b ± 0,2	Условный диаметр шплинта d1
4	7,0	5,0	5,2	1,2	1,0
5	8,0	6,0	4,0	1,4	1,2
6	10,0	7,5	5,0	2,0	1,6

Рисунок 9

4.5.14 Предельныеотклонения, относящиеся к нескольким числовым значениям величин или копределенному числовому значению величины, указывают в отдельной графе всоответствии с рисунком 10.

Таблица¼

В миллиметрах

Наружный	Канавка							Установочное кольцо
диаметр	D1		A					H				r2
подшипника	Номин.	Пред. откл.	Номин.	Пред. откл.	B	r	D2	Номин.	Пред. откл.	C	P	Номин.	Пред. откл.
30	23,2						34,6
32	30,2	-0,25	2,05	-0,15	1,3	0,4	34,6	3,2	-0,15	1,10	0,6	0,4	0,1
35	33,2						39,6
42	39,8						46,2

Рисунок 10

4.5.15 Текст, повторяющийся встроках одной и той же графы и состоящий из одиночных слов, чередующихся сцифрами, заменяют кавычками в соответствии с рисунком 11.

Таблица¼

Вмиллиметрах

Диаметр зенкера	C	C1	R	h	h1	S	S1
От 10 до 11 включ.	3,17	-	-	3,00	0,25	1,00	-
Св. 11 ²  12  ²	4,85	0,14	0,14	3,84	-	1,60	6,75
²     12 ²  14  ²	5,00	4,20	4,20	7,45	1,45	2,00	6,90

Рисунок 11

Если повторяющийся текстсостоит из двух и более слов, при первом повторении его заменяют словами «Тоже», а далее кавычками в соответствии с рисунком12.

Таблица¼

Марка стали и сплава		Назначение
Новое обозначение	Старое обозначение
08Х18Н10	ОХ18Н10	Трубы, детали печной арматуры, теплообменники, патрубки, муфели, реторты и коллекторы выхлопных систем, электроды искровых зажигательных свечей
08Х18Н10Т	ОХ18Н10Т, ЭИ 914	То же
12Х18Н10Т	Х18Н10Т	²
09Х15Н8Ю	Х15Н9Ю, ЭИ 904	Рекомендуется как высокопрочная сталь для изделий, работающих в атмосферных условиях
07Х16Н6	Х16Н6	То же. Не имеет дельтаферрита

Рисунок 12

Если повторяется лишь частьфразы, то допускается эту часть заменять словами «То же» с добавлениемдополнительных сведений, один из вариантов которого приведен на рисунке 12. При наличиигоризонтальных линий текст необходимо повторять.

4.5.16 Заменять кавычкамиповторяющиеся в таблице цифры, математические знаки, знаки процента и номера,обозначения марок материалов и типоразмеров продукции, обозначения нормативныхдокументов не допускается.

4.5.17 При отсутствии отдельныхданных в таблице следует ставить прочерк (тире) в соответствии с рисунком 11.

4.5.18 При указании в таблицахпоследовательных интервалов чисел, охватывающих все числа ряда, перед числамипишут «От¼до¼включ.»,«Св.¼до ... включ.» в соответствии с рисунком 11.

В интервале, охватывающемчисла ряда, между крайними числами ряда в таблице допускается ставить тире всоответствии с рисунком 13.

Таблица¼

Наименование материала	Температура плавления, К (°С)
Латунь	1 131-1 173 (858-900)
Сталь	1 573-1 673 (1 300-1 400)
Чугун	1 373-1 473 (1 100-1 200)

Рисунок 13

Интервалычисел в тексте записывают со словами «от» и «до» (имея в виду «От и до¼включительно»), если после чиселуказана единица физической величины или числапредставляют безразмерные коэффициенты, или через тирс. если числа представляютпорядковые номера.

Примеры

1¼толщина слоя должна быть от 0,5 до 2,0мм

2¼7-12, рисунки 1-14

4.5.19 В таблицах, принеобходимости, применяют ступенчатые линии, например,для выделения диапазона, отнесенного к определенномузначению, объединения позиций в группы и указания предпочтительных числовых значений показателей, которые обычнорасположены внутри ступенчатой линии, или дляуказания, к каким значениям граф и строк относятсяопределенныеотклонения, в соответствии с рисунком 14.При этом в тексте должно быть приведено пояснение этих линий.

Таблица¼

Наружный	Масса 1 м трубы, кг, при толщине стенки, мм
диаметр, мм	3,0	3,5	4,0	4,5	5,0	5,5	6,0	6,5
32	2,146	2,460	2,762	3,052	3,329	3,594	3,847	4,316
38	2,589	2,978	3,354	3,718	4,069	4,408	4,735	5,049
42	2,885	3,323	3,749	4,162	4,652	4,951	5,327	5,690
45	3,107	3,582	4,044	4,495	4,932	5,358	5,771	6,171
50	3,474	4,014	4,538	5,049	5,549	6,036	6,511	6,972
54	3,773	4,359	4,932	5,493	6,042	6,578	7,103	6,613

Рисунок 14

4.5.20 Если необходимо пояснитьотдельные данные,приведенные в таблице, то эти данные следуетобозначать надстрочными знаками сноски.

Оформление сносок должносоответствовать4.10.

Если в таблице имеются сноски и примечания, то в конце таблицы приводят вначале сноски, азатем примечания.

4.5.21 Числовое значение показателя проставляют на уровне последней строкинаименования показателя в соответствии с рисунком 15.

Таблица¼

Вметрах

Наименование	Значение для экскаватора типа
показателя	ЭКОс-1,2	ЭКОс-1,7	ЭКОр-1,2	ЭКОр-2,0	ЭКОр-3,0
Глубина копания канала, не менее	1,29	1,70	1,2*	2,0*	3,0
Ширина копания	0,25		0,4; 0,6; 0,8	0,6**; 0,8; 1,0	1,5; 2,0; 2,5
* При наименьшем коэффициенте заполнения ** Для экскаваторов на тракторе Т-130

Рисунок 15

Значение показателя, приведенное в видетекста, записывают на уровне первой строки наименования показателя всоответствии с рисунком 16.

Таблица¼

Наименование показателя	Значение	Метод испытания
1 Внешний вид полиэтиленовой пленки	Гладкая, однородная, с равнообрезанными краями	По 5.2
2 Разрушающее напряжение при растяжении, МПа (кгс/мм2)	12,8 (1,3)	По ГОСТ 14236

Рисунок 16

4.5.22 Цифры в графах таблицдолжны проставляться так, чтобы разряды чисел вовсей графе были расположены один под другим, если они относятся к одномупоказателю. В одной графе должно быть соблюдено, как правило, одинаковое количестводесятичных знаков для всех значений величин.

4.5.23 При необходимости указания в таблице предпочтительности примененияопределенных числовых значений величин или типов (марок и т.п.) продукции допускается применять условные отметки спояснением их в тексте стандарта.

Для выделенияпредпочтительной номенклатуры или ограниченияприменяемых числовых значений величин или типов(марок и т.п.) продукции допускают заключать вскобки те значения, которые не рекомендуются к применению или имеют ограниченноеприменение, указывая в примечании значение скобок всоответствии с рисунком 17.

Таблица¼

Вмиллиметрах

Длина винта
Номин.	Пред. откл.
(18)	±0,43
20
(21)	±0,52
25
Примечание - Размеры, заключенные в скобках, применять не рекомендуется

Рисунок 17

4.5.24 Для продукции массой до 100 г допускаетсяприводить массу определенногоколичества продукции, а для продукции, изготовленной из разныхматериалов, может быть указана масса для основных материалов в соответствии срисунками 18-20.

Таблица¼

Длина, мм	Масса, кг, не более
70	1,25
100	1,50

Рисунок 18

Таблица¼

Длина, мм	Масса 1000 шт., кг, не более
12	0,780
15	1,275

Рисунок 19

Таблица¼

Длина, мм	Масса, кг, не более
	стали	латуни
12	1,20	1,30
15	1,50	1,64

Рисунок 20

Вместо указания в таблице массы продукции, изготовленной из разныхматериалов, допускается давать в примечании к таблице ссылку на поправочныекоэффициенты.

Пример - Для определения массывинтов, изготовленных из других материалов, значения массы, указанные втаблице, должны быть умножены на коэффициент:

- 1,080 - для латуни;

- 0,356 - для алюминиевою сплава.

4.5.25 При наличии в стандартенебольшого по объему цифрового материала, его нецелесообразно оформлятьтаблицей, а следует давать текстом, располагаяцифровые данные в виде колонок.

Пример - Предельные отклонения размеров профилей всех номеров, %:

по высоте                                                                                                 ±2,5

по ширине полки                                                                                       ±1,5

по толщине стенки                                                                                  ±0,3

по толщине полки                                                                                    ±0,3

4.5.26 В таблицу с показателями и номерами допускаетсявключать графу, в которой указывают ссылку на другие стандарты или натребования данного стандарта, устанавливающего порядок и методы контроля. этихпоказателей в соответствии с рисунком 16.

4.6 Графический материал

4.6.1 Графический материал - рисунок (схема, диаграмма и т.п.) помещают встандарт для установления свойств или характеристик объекта, а также длялучшего понимания текста стандарта. На графический материал должна быть данассылка в тексте стандарта.

Графический материал долженрасполагаться непосредственно после текста, вкотором о нем упоминается впервые, или на следующей странице, а при необходимости, в приложении.

4.6.2 Рисунки, схемы, диаграммы ит.п., помещаемые в тексте, должны соответствоватьтребованиям государственных стандартов Единой системы конструкторскойдокументации.

4.6.3 При наличии в стандартетаблиц, дополняющих графический материал, таблицы следует помещать после графического материала.

4.6.4 Графический материал можетиметь тематическое наименование, которое помещают под ним и располагаютследующим образом:

Рисунок 1 - Детали прибора

При необходимости, под графическим материалом помещают поясняющие данные. Слово «Рисунок» и наименование помещают после поясняющих данных.

4.6.5 Графический материал, заисключением графического материала приложений, следуетнумеровать арабскими цифрами сквозной нумерацией. Если рисунок один, то онобозначается «Рисунок 1».

Допускается нумерацияграфического материала в пределах раздела. Номеррисунка состоит в этом случае из номера раздела и порядкового номера рисунка,разделенных точкой.

Пример - Рисунок 1.1, Рисунок1.2 и т.д.

Графический материал каждого приложения обозначают отдельной нумерацией арабскими цифрами с добавлениемперед цифрой обозначения приложения.

Пример - Рисунок В.3

4.6.6 Рисунок (диаграмму, схему ит.п.), как правило, следует выполнять на одной странице. Если рисунок неумещается на одной странице, допускается переноситьего на другие страницы. При этом тематическое наименование помещают на первойстранице, поясняющие данные - на каждой странице ипод ними пишут «Рисунок¼,лист¼»,если имеется несколько рисунков, и «Рисунок 1, лист¼»,если имеется один рисунок.

4.7 Формулы

4.7.1 Формулы, за исключением формул, помещаемых в приложении, должнынумероваться сквозной нумерацией арабскими цифрами, которые записывают науровне формулы справа в круглых скобках. Одну формулу обозначают - (1).

Ссылки в тексте напорядковые номера формул дают в скобках.

Пример - ¼ в формуле (1)

Формулы, помещаемые вприложениях, должны нумероваться отдельной нумерацией арабскими цифрами впределах каждого приложения с добавлением перед цифрой обозначения приложения.

Пример - ¼ в формуле (В.1)

4.7.2 Допускается нумерацияформул в пределах раздела. В этом случае номер формулы состоит из номерараздела и порядкового номера формулы, разделенных точкой.

Пример - (3.1), (3.3)

4.7.3 В формуле в качествесимволов физических величин следует применять обозначения, установленныесоответствующими государственными стандартами и(или) другими документами.

Пояснения символов ичисловых коэффициентов, входящих в формулу, если они не пояснены ранее втексте, должны быть приведены непосредственно подформулой.

Пояснения каждого символаследует давать с новой строки в той последовательности, в которой символыприведены в формуле. Первая строка пояснения должнаначинаться со слова «где».

Пример - Плотностькаждого образца r, кг/м³, вычисляют по формуле

                                                                   (1)

где т - масса образца, кг;

V - объем образца, м

Формулы, следующие одна задругой и не разделенные текстом, отделяют запятой.

Пример. -

                                                                   (1)

                                                                   (2)

4.7.4 Переносить формулы наследующую строку допускается только на знаках выполняемых операций, причем знакв начале следующей строки повторяют. При переносе формулы на знаке операцииумножения применяют знак «´».

4.7.5 В стандартах, издаваемыхнетипографским способом, формулы могут бытьвыполнены машинописным, машинным способами иличертежным шрифтом высотой не менее 2,5мм. Применение машинописных и рукописных символов в одной формуле недопускается.

4.7.6 Порядок изложения встандартах математических уравнений такой же, как и формул.

4.8 Ссылки

4.8.1В стандарте приводятссылки:

- на данный стандарт;

- на другие стандарты;

- на нормативные документыорганов государственного управления и надзора.

4.8.2 При ссылках на данныйстандарт указывают номера разделов, подразделов, пунктов, подпунктов,перечислений, графического материала, формул, таблиц, приложений (в том числена его разделы, подразделы, пункты, подпункты и таблицы), а также графы истроки таблиц данного стандарта и позиции составных частей изделия на рисунке.

При ссылках следует писать: «¼в соответствии с разделом 2», «¼согласно 3.1», «¼по 3.1.1», «¼в соответствии с 4.2.2, перечисление б», «¼в соответствии с рисункомА.2», «(рисунок 5)», «¼по формуле (3)», «всоответствии с таблицей 1», «(таблица 4)»,«¼в соответствии с приложениемА», «(приложение Г)» и т.п.

При ссылках на структурнуючасть текста, имеющую нумерацию из цифр, не разделенных точкой, следуетуказывать наименование этой части полностью, например, «¼в соответствии с разделом 5», «¼по пункту 3», апри нумерации из цифр, разделенных точкой, наименование структурной части неуказывают, например,«¼по 4.10», «¼в соответствии с 2.12».

4.8.3 Если требования,распространяющиеся на объект, установлены в других стандартах той же или болеевысокой категории, ссылаются на соответствующий стандарт с указанием егообозначения без двух последних цифр годаутверждения. Полное обозначение стандарта и егонаименование указывают в нормативных ссылках.

Пример - Определение потерь по способусамоторможения - по ГОСТ 10169

При этом содержаниестандарта, на который дается ссылка, должно однозначно определятьсоответствующие требования применительно к объектам,на которые распространяется этот стандарт.

Ссылки приводятся настандарт в целом или на его разделы, подразделы, пункты, подпункты иприложения, а также на разделы, подразделы, пункты и таблицы приложений.

В тексте стандартадопускается повторять содержание (делать извлечения)разделов, подразделов, пунктов и подпунктов других стандартов с указанием последублируемого положения в скобках обозначения стандартов без номера раздела,подраздела, пункта и подпункта, который дублируют.

При ссылке в текстестандарта на несколько стандартов следует повторятьиндекс стандарта.

Пример - ГОСТ Р 1,0; ГОСТ Р 1,2 и т.д.

4.8.4 При указании в стандартепродукции, изготовляемой по стандарту любой категории, следует давать ссылку наэтот стандарт, при этом наименование продукции должно указываться с обратнымпорядком слов в соответствии с наименованием в стандарте.

Пример - Калий марганцево-кислый технический - по ГОСТ 5777

Если стандарт, на который дают ссылку, содержит ряд типов (марок, моделей и т.п.) продукции, а в данномстандарте используют определенный тип этойпродукции, то следует указывать и обозначение этого типа продукции.

Пример - Материал рабочей частиразвертки - сталь быстрорежущая Р18 поГОСТ 19265

При ссылке на уловное обозначение (материала, полуфабриката,комплектующего изделия и т.п.), включающееобозначение стандарта, следует указывать их полное обозначение.

Пример - Муфта переводная МПШГ 19´20-1 ГОСТ 13877-80.

4.8.5 Допускается ссылаться наинструкции, правила, аттестованные методики испытаний, положения, методическиеуказания и рекомендации, а также нормы, утвержденные Госстандартом России иГосстроем России и другими органами государственного управления, с указаниемсмыслового содержания документа и наименования утвердившего его органа суказанием в квадратных скобках номера по списку использованных источников,указываемых в библиографии. Требования ссылочногодокумента, на которые даны ссылки в стандарте, имеют ту же обязательность, что итребование, в котором приведена эта ссылка.

Обозначение и наименованиедокументов, ссылка на которые приведена в тексте с указанием смысловогосодержания, приводят в информационном приложении под заголовком «Библиография» в порядке последовательностиупоминания их в стандарте.

4.9 Примечания

4.9.1 Примечания приводят встандартах, если необходимы поясняющие илисправочные данные к содержанию текста, таблиц или графического материала.

Примечания не должнысодержать требований.

4.9.2 Примечания следует помещатьнепосредственно после текста, графического материала или в таблице, к которымотносятся эти примечания, и печатать с прописнойбуквы с абзаца. Если примечание одно, то послеслова «Примечание» ставится тире. Примечание к таблице помещают в конце таблицынад линией, обозначающей окончание таблицы.

4.9.3 Одно примечание ненумеруют. Несколько примечаний нумеруют по порядку арабскими цифрами.

Примеры

1 Примечание - ___________________________________________________

2 Примечания

1 ________________________________________________________________

2 ________________________________________________________________

_________________________________________________________________

4.10 Сноски

4.10.1 Если необходимо пояснитьотдельные данные, приведенные в стандарте, то эти данные следует обозначатьнадстрочными знаками сноски.

Сноски в тексте располагаютс абзацного отступа в конце страницы, на которой они обозначены, и отделяют оттекста короткой тонкой горизонтальной линией с левой стороны, а к данным,расположенным в таблице, в конце таблицы над линией, обозначающей окончаниетаблицы.

4.10.2 Знак сноски ставятнепосредственно после того слова, числа, символа, предложения, к которомудается пояснение, и перед текстом пояснения.

4.10.3 Знак сноски выполняют арабскими цифрами со скобкой и помещают науровне верхнего обреза шрифта.

Пример - «¼печатающее устройство²⁾¼»

Нумерация сносок отдельнаядля каждой страницы.

Допускается вместо цифрвыполнять сноски звездочками *. Применение болеечетырех звездочек не допускается.

4.11 Примеры

4.11.1 Примеры могут бытьприведены в тех случаях, если они поясняют положения, требования стандарта илиспособствуют более краткому их изложению.

4.11.2 Примеры размещают инумеруют так же как и примечания (по 4.9).

4.12 Сокращения

4.12.1 В стандарте допускаютсяследующие сокращения: - с. - страница; г.- год; гг. - годы; мин. - минимальный; макс. - максимальный; абс. - абсолютный; отн. - относительный, которые применяют с цифровымизначениями, а также общепринятые сокращения: т.е. - то есть; т.д. - так далее; т.п. - тому подобное; и др. - идругие; пр. - прочее; см. - смотри; номин. - номинальный; наим. - наименьший;наиб. - наибольший; св. - свыше и другие аббревиатуры, установленныеправилами русской орфографии, а также соответствующими государственнымистандартами;

- установленные в этом жестандарте. Полное название должно быть приведено при первом упоминании в текстестандарта с указанием в скобках сокращенного названия или аббревиатуры, а припоследующих упоминаниях следует употреблять сокращенное название илиаббревиатуру.

4.12.2 Если в стандарте принятаособая система сокращения слов или наименований, то перечень принятыхсокращений должен быть приведен в структурном элементе «Обозначения исокращения».

4.13 Условные обозначения, изображения и знаки

4.13.1 В стандарте следуетиспользовать условные обозначения, изображения или знаки, принятые вдействующем законодательстве и стандартах. В тексте стандарта передобозначением параметра дают его пояснение, например, «Временное сопротивлениеразрыву ».

4.13.2 При необходимостиприменения условных обозначений, изображений или знаков, не установленныхдействующими стандартами, их следует пояснять в тексте или в структурномэлементе «Обозначения и сокращения».

4.14 Единицы физических величин

4.14.1 В стандарте следуетприменять стандартизованные единицы физических величин, их наименования иобозначения в соответствии с ГОСТ 8.417.

Наряду с единицами СИ, при необходимости,в скобках указывают единицы ранее применявшихся систем, разрешенных кприменению.

Применение в одном стандартеразных систем обозначения единиц физических величин не допускается.

4.14.2 В тексте стандарта числовыезначения величин с обозначением единиц счета и физических величин следуетписать цифрами, а числа без обозначения единиц физических величин и единицысчета от единицы до девяти - словами. Примеры

1 Провестииспытания пяти труб, каждая длиной 5 м.

2 Отобрать 15 труб для испытания на давление.

4.14.3 В пределах одного стандарта единица физической величины для одного и того же показателя должна быть, как правило, постоянной.

Пример - Длина трубы должна бытьуказана по всему тексту стандарта в метрах, толщинастенки трубы - в миллиметрах.

4.14.4 Если в тексте стандартаприведен ряд числовых значений физической величины, выраженных одной и той жеединицей физической величины, то обозначениеединицы физической величины указывают только за последним числовым значением.

Пример - 1,0; 1,5; 2,0; 2,5 мм.

4.14.5 Если в тексте стандартаприводят диапазон числовых значений физической величины, выраженных одной и тойже единицей физической величины, то обозначение единицы физической величиныуказывается за последним числовым значением диапазона.

Примеры 1 От 1 до 5 мм.

2 От10 до 100 кг.

Недопустимо отделять единицуфизической величины от числового значения (разносить их на разные строки илистраницы), кроме единиц физических величин, помещаемых в таблицах и стандартах,выполненных машинописным способом.

4.15 Числовые значения

4.15.1 Дробные числа необходимоприводить в виде десятичных дробей, за исключением размеров в дюймах, которыеследует записывать

1/4², 1/2² (а не ).

При невозможности выразитьчисловое значение в виде десятичной дроби, допускается записывать в видепростой дроби в одну строчку через косую черту.

Пример - 5/32, (50А-4С)/(40Б+20).

4.15.2 Числовые значения величинследует указывать в стандартах со степеньюточности, которая необходима для обеспечения требуемых свойств продукции, при этом в рядузначений осуществляется выравнивание числа знаковпосле запятой.

Округление числовых значенийвеличин до первого, второго, третьего и т.д.десятичного знака для различных типоразмеров, марок и т.п. продукции одногонаименования должно быть одинаковым. Например, если градациятолщины стальной горячекатаной ленты 0,25 мм, то весь ряд толщин ленты должен бытьуказан с таким же количеством десятичных знаков.

Пример - 1,50;1,75; 2,00.

4.15.3 В зависимости оттехнической характеристики и назначения продукцииколичество десятичных знаков и числовых значений одного и того же показателяможет иметь несколько ступеней (групп) и должно быть одинаковым только внутриэтой ступени (группы).

При указании диапазона числовых значенийтакже следует указывать одинаковое количество десятичных знаков.

Количество десятичных знаков числовых значений величин ряда может быть определено допуском на номинальный размер, например, нормы точности диаметра илитолщины стенки труб должны изменяться в зависимостиот диаметра.

4.15.4 Любая группа из трех цифрчислового обозначения величин слева и справа от запятой должна отделяться отдругих цифр промежутком, за исключением обозначения года.

Пример - 43 441, 254 05

5 Требования к построению и изложению изменения к государственномустандарту

5.1 Изменение кгосударственному стандарту оформляют в соответствии с приложениями Д, Е.

5.2 Содержание ранее утвержденныхизменений к стандарту не включают в последующие изменения. Каждое изменениедействует самостоятельно.

При повторном изменениираздела, подраздела, пункта, подпункта, абзаца, таблицы, графическогоматериала, приложения стандарта в последующем изменениипомещают их новую полную редакцию взаменпервоначальной редакции и предыдущего изменения. Вэтом случае действует последнее изменение кстандарту.

5.3 При дополнении текстастандарта новыми разделами, подразделами, пунктами, подпунктами, таблицами,графическими материалами, приложениями или приисключении их из текста, нумерацию разделов, подразделов, пунктов, подпунктов,таблиц, графических материалов, приложений изменять не допускается.

Новыеразделы должны быть помещены перед приложениями, а новые подразделы, пункты, подпункты - в конце соответствующих разделов,подразделов, пунктов в порядке возрастания их нумераций.

Допускается новым пунктам(при отсутствии подпунктов), подпунктам, таблицам, графическим материалам присваиватьномера действующих предыдущих пунктов, подпунктов, таблиц, графическихматериалов с добавлением строчной буквы русского алфавита и помещать их последействующих или перед ними.

Пример - 1.13а, Рисунок 4а

5.4 Текст изменения следует излагать в соответствии сразделом 4.

При изложении текстаизменения следует указывать номера разделов,подразделов, пунктов, подпунктов, таблиц и т.д.и применять слова «заменить», «дополнить», «исключить», «изложить в новойредакции».

Примеры.

1 Подпункт 2.4.4.1 дополнить абзацем:

«Допускается упаковывать редукторы в ящики из гофрированного картона».

2 Пункт 4.5 исключить.

3 Пункт 5.6 изложить в новой редакции:

«5.6Время открывания предохранительного клапана - по ГОСТ 6268»

5.5 При переиздании стандартаисключаемые разделы, подразделы, пункты, подпункты, таблицы, графическиематериалы, приложения не печатают, а указывают только их номера и проставляютпометки об исключении.

Пример - 1.14исключен (Изм. № 2)

6 Требования к оформлению стандартов

6.1 Требования к оформлению текста стандартов

6.1.1 Стандарты печатают и (или)издают любым из следующих способов:

- машинописным;

- машинным;

- с использованием наборных печатных форм;

- репрографии.

6.1.2 Машинописным способомстандарт выполняют на одной стороне листа через два интервала, а в головкетаблицы стандарта - через один интервал.

6.1.3 Машиннымспособом стандарт выполняют посредством автоматизированных цифровыхпечатающих устройств электронно-вычислительных машин - по ГОСТ 2.004, с расстоянием между строк, обеспечивающим пригодность кмикрофильмированию по ГОСТ 13.1.002.

6.1.4С использованием наборных печатных форм стандарт издают в соответствии стребованиями, предъявляемыми к изданиям,изготовляемым типографским способом.

6.1.5 Методом репрографииизготовляют копии стандарта в соответствии с требованиями, предъявляемыми кизданиям, издаваемым методом репрографии.

6.1.6 Расстояние междузаголовками раздела, подраздела, предыдущим ипоследующим текстом, а также между заголовками раздела и подраздела должно бытьравно:

- при выполнении стандартамашинописным способом - трем интервалам;

- при выполнении стандартамашинным способом - не менее чем четыремвысотам шрифта.

Расстояние между основаниями строк заголовка принимают такимкак в тексте.

6.1.7 Вписывать в стандартотдельные слова, формулы, условные знаки, буквылатинского и греческого алфавита, а также выполнять чертежи необходимо черными чернилами, пастой или тушью. Приэтом плотность вписанного текста должна быть приближена к плотностиисполненного текста.

6.1.8 Опечатки, описки играфические неточности, обнаруженные в процессеподготовки стандарта, допускается исправлять подчисткой и нанесением на том же месте или вписыванием между строкисправленного текста (графики) машинописным способом или черными чернилами,тушью, пастой рукописным способом.

Повреждения листовстандарта, помарки, следы не полностью удаленного прежнего текста недопускаются.

После внесения исправленийстандарт должен обеспечивать возможностьизготовления с него копий надлежащего качества способами репрографии исоответствовать основным требованиям к документам, подлежащиммикрофильмированию - по ГОСТ 13.1.002.

6.1.9 Абзацный отступ должен бытьодинаковым по всему тексту стандарта и равен пятизнакам.

При машинописном способевыполнения стандарта текст должен иметь поля следующихразмеров:

верхнее - 20 мм, правое- 10 мм, левое и нижнее - не менее 20 мм.

6.1.10 Стандарты, издаваемые типографским способом, как правило, выпускаютформатом 145´215 мм и 145´200 мм, а в обоснованных случаях (при наличии сложного графическогоматериала, таблиц, требующих большой площади для их размещения и т.д.) - форматом 220´290 мм и 205´290 мм.

Стандарты предприятий,издаваемые нетипографским способом, выпускают форматом А4 (210х297 мм) и А5 (148х210 мм); в обоснованных случаях допускается выпускатьформатом А3 (297х420мм).

При необходимости допускается комплектоватьв одном стандарте листы форматом А3, А4, А5.

6.1.11 Официальное изданиестандартов осуществляют на русском языке.

6.2 Требования к оформлению страниц стандартов

6.2.1 Первую страницу государственногостандарта Российской Федерации, стандарта отрасли,стандарта предприятия, стандарта научно-технического, инженерного общества и другого общественного объединенияоформляют в соответствии с приложениями Ж, И, К, Л.

На первой странице стандарта указывают дату введения стандарта вдействие.

Дату обозначают арабскимицифрами, разделенными тире со следующей последовательностью элементов: год,месяц, число.

Пример -1992-01-01

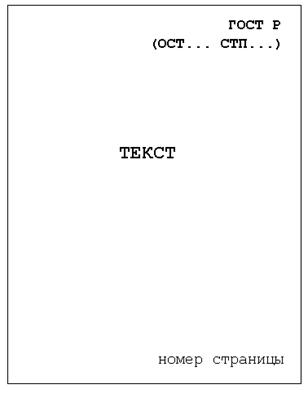

6.2.2 Оформление и нумерациястраниц стандартов - в соответствии с приложением М.

6 2.3 Нумерацию страницпроставляют арабскими цифрами в правом нижнем углу на нечетных и в левом нижнемуглу на четных страницах стандарта.

6.2.4 Страницы, на которыхразмещены «Предисловие», «Содержание», «Введение» нумеруют римскими цифрами,начиная с титульного листа. На титульном листе номер страницы «1» не проставляется.

6.2.5 Сборник стандартов имеетсквозную порядковую нумерацию страниц, сохраняя при этом нумерацию страниц каждого стандарта. Нумерация страниц сборника стандартов проставляется внизупосередине страницы.

6.2.6 При оформлении стандартаотрасли и стандарта предприятия при необходимости приводят дополнительныеграфы, оформляемые по ГОСТ 2.104.

6.2.7 Последнюю страницу проектагосударственного стандарта Российской Федерации,разработанного техническим комитетом по стандартизации, оформляют всоответствии с приложением Н.

При разработкегосударственного стандарта Российской федерации предприятиями последнююстраницу проекта стандарта оформляют в соответствии с приложением П.

7 Требования к содержанию стандартов

7.1 Требования к содержанию основополагающихстандартов

7.1.1 Основополагающиеорганизационно-методические стандарты устанавливают:

- цели, задачи,классификационные структуры объектов стандартизации различногоназначения, общие организационно-технические положения по проведению работ и определенной области деятельности и др.;

- порядок (правила)разработки, утверждения и внедрения нормативных документов, технических(конструкторских, технологических, проектных, программных) документов.

7.1.2 Основополагающиеобщетехнические стандарты устанавливают:

- научно-технические термины и их определения, многократно используемые внауке, технике, промышленности и сельскохозяйственном производстве, строительстве, на транспорте, в культуре,здравоохранении и других сферах народного хозяйства;

- условные обозначения(наименования, коды, метки, символы и т.д.) для различныхобъектов стандартизации, их цифровые, буквенно-цифровые обозначения, в т.ч.обозначения параметров физическихвеличин (русскими, латинскими, греческими буквами), их размерность, заменяющиенадписи, символы и т.п.;

- требования к построению,изложению, оформлению и содержанию различных видов документации (нормативной, конструкторской, проектной,технологической, программной и др.);

- общетехнические величины,требования и нормы, необходимые для технического, в том числе метрологическогообеспечения производственных процессов.

В частности, эти стандартыустанавливают:

- нормы точности измерений(инструментальных) и нормы точности статистических оценок;

- требования к стандартным образцам свойств и состава веществ и материалов;

- предпочтительные числа,параметрические и размерные ряды;

- ряды номинальных частот и напряжений электрического тока;

- допуски и посадки;

- требования к шероховатости поверхности;

- нормы точности передач(зубчатых, ременных и др.);

- требования к различнымвидам соединений деталей и сборочных единиц (резьбовым, сварным и др.) и конструкции изделий;

- классы точностиоборудования;

- требования к различным видам технической совместимости продукции (конструктивной, электрической, электромагнитной,программной, диагностической и др.);

- значения предельнодопустимых выбросов и сбросов и предельно допустимые концентрации вредныхвеществ;

- значения предельнодопустимого уровня шума, вибрации, радиационногоизлучения, радиопомех;

- требования в части внешних воздействующих факторов;

- требования технической эстетики иэргономики;

- другие единые технические требования и(или) нормы общего производственно-технического назначения.

7.2 Требования к содержанию стандартов на продукцию, услуги

7.2.1 На продукцию, услуги разрабатывают:

- стандарты общих техническихусловий, которые должны содержать общие требования к группам однороднойпродукции, услуг;

- стандарты техническихусловий, которые должны содержать требования к конкретной продукции, услуге(группе конкретной продукции, услуг).

Прицелесообразности стандартизации отдельных требований кгруппам продукции, услуг могут разрабатыватьсястандарты, устанавливающие: классификацию, основные параметры (или) размеры,требования безопасности, требования охраны окружающей среды, общие технические требования, методы испытаний, типы, сортамент,марки, конструкцию, правила приемки, маркировку,упаковку, правила транспортирования, правила хранения, правила эксплуатации, ремонта и утилизации.

7.2.2 Стандарт общих техническихусловий в общем случае содержит следующие разделы:

- классификация, основныепараметры и (или) размеры;

- общие технические требования;

- требованиябезопасности;

- требования охраныокружающей среды;

- правила приемки;

- методыконтроля;

- транспортирование и хранение;

- указания по эксплуатации (ремонту, утилизации).

Номенклатуру, состав,содержание и наименование разделов (подразделов) определяют в соответствии сособенностями стандартизуемой продукции и характером предъявляемых к нейтребований.

Стандарты на продукцию, использование которой способно причинить вред здоровью или имуществу, а также окружающейсреде, обязательно должны содержать разделы «Требования безопасности» и«Требования охраны окружающей среды».

7.2.3 В разделе «Классификация,основные параметры и (или)размеры» устанавливают параметры и (или) размеры, характеризующие типы, сортамент,марки, модели и т.п. продукции.

В разделе, принеобходимости, устанавливают номенклатуру (ассортимент) продукции,классифицированной по основным параметрам и (или) размерам. При этом, с учетомособенностей продукции, приводят:

- типы, классифицированныепо основным эксплуатационным (потребительским)характеристикам;

- основные параметры,характеризующие типы;

- рисунки с указаниемосновных размеров.

В разделе, принеобходимости, устанавливают номенклатуру продукции (прокат и др.),классифицированной по геометрическим формам и размерам. При этом приводят:

- рисунки, определяющиегеометрическую форму;

- таблицы с размерами,предельными отклонениями, площадями сечении, справочными размерами осей идругими подобными данными;

- дополнительные требования(длины профилей, отклонения от геометрической формыповерхностей и т.п.).

В разделе, принеобходимости, устанавливают номенклатуру марок материалов (сырья),классифицированных по химическому составу, а вотдельных случаях также по основным потребительским (эксплуатационным) характеристикам. При этом, в зависимости от особенностейстандартизуемого материала, приводят:

- марки сырья и материалов,классифицированные по основным показателям;

- химический состав;

- физико-химические свойства(при необходимости).

В разделе указывают условноеобозначение продукции и, при необходимости,приводят правила и (или) примеры се записи.

В разделе допускаетсяприводить рекомендации по применению материалов, режимы их обработки и т.п.

7.2.4 Раздел «Общие технические требования» в общем случае содержит следующие подразделы:

- характеристики (свойства);

- требования к сырью,материалам, покупным изделиям;

- комплектность;

- маркировка;

- упаковка.

7.2.4.1 В подразделе«Характеристики (свойства)» приводят, как правило, только те требования,которые являются обязательными и подлежат проверке.Если отдельные требования не могут быть выражены определенными показателями, амогут быть достигнуты при условии однозначного соблюдения каких-либо другихтребований (санитарно-гигиенические требования кпроизводственным помещениям и исполнителям, использование определенных элементовтехнологического процесса, покрытий, специального технологического оборудованияили оснастки, длительная тренировка, приработка,выдержка готовых изделий или материалов и т.д.), то этитребования должны быть также приведены в этом подразделе.

Подраздел «Характеристики (свойства)» в общем случае содержит пункты, устанавливающие:

- требования назначения;

- требованиянадежности;

- требования радиоэлектроннойзащиты;

- требования стойкости к внешнимвоздействиям и живучести;

- требованияэргономики;

- требованияэкономного использования сырья, материалов, топлива, энергии и трудовых ресурсов;

- требованиятехнологичности;

- конструктивные требования.

В пункте «Требования назначения» устанавливают требования, характеризующиесвойства продукции, определяющие ее основные функции, для выполнения которых она предназначенав заданных условиях, требования совместимости ивзаимозаменяемости, в том числе:

- требования кпроизводительности, точности, быстроте обработки,прочности, калорийности и др.;

- требования к составу иструктуре (химическому, фракционному, концентрации примесей, содержаниюкомпонентов и т.п.), физико-химическим, механическими другим свойствам (прочность, твердость, теплостойкость,износоустойчивость и т.п.);

- требования по функциональной,геометрической, биологической, электромагнитной,электрической, прочностной, программной, технологической,метрологической, диагностической, организационной, информационной и другимвидам совместимости.

В пункте «Требованиянадежности» устанавливают требования по выполнению продукцией своих функций сзаданной эффективностью в заданном интервале времении их сохранению при заданных условиях технического обслуживания, ремонта,хранения, транспортирования, в том числе количественные требования в видезначений комплексных показателей надежности продукции и (или) единичныхпоказателей ее безотказности, долговечности, ремонтопригодностии сохраняемости.

В пункте «Требования радиоэлектронной защиты» устанавливают требования к продукциипо обеспечению помехозащищенности, защиты от электромагнитных и ионизирующихизлучений как собственных, так и посторонних, преднамеренных электромагнитныхизлучений и других электромагнитных излучений естественного и искусственногопроисхождения.

В пункте «Требования стойкостик внешним воздействиям и живучести» устанавливают требования, направленные наобеспечениеработоспособности продукции при воздействии и (или)после воздействия сопрягаемых объектов и природнойсреды, в том числе:

- требования стойкости к механическим воздействиям (вибрационным, ударным,скручивающим, ветровым и т.п.);

- требования стойкости кклиматическим воздействиям (колебаниям температуры, влажности и атмосферногодавления, солнечной радиации, атмосферных осадков,соленого (морского) тумана, пыли, воды и т.п.);

- требования стойкости кспециальным воздействиям (биологическим,радиационным, химическим, в том числе агрессивным газам, моющим средствам,топливу, маслам и т.п., электромагнитным полям, средствам дезактивации,дегазации, дезинфекции и т.п.).

В пункте «Требованияэргономики» устанавливают требования, направленные на обеспечение согласованиятехнических характеристик продукции сэргономическими характеристиками и свойствами человека (требования к рабочимместам обслуживающего персонала, соответствиеизделия и его элементов размерам тела человека и т.п.).

В пункте «Требованияэкономного использования сырья, материалов, топлива, энергии и трудовыхресурсов» устанавливают требования по экономному использованию сырья,материалов, топлива, энергии и трудовых ресурсов при производстве продукции ипри регламентированном режиме использования (применения) продукции поназначению (удельный расход сырья, материалов, топлива, энергии,энергоносителя, а также коэффициент полезного действия, трудоемкость в расчетена единицу потребительских свойств и т.п.).

В пункте «Требованиятехнологичности» устанавливают требования, определяющие приспособленностьпродукции к изготовлению, эксплуатации и ремонту с минимальными затратами призаданных значениях показателей качества.

В пункте «Конструктивныетребования» устанавливают требования, предъявляемые к продукции в формеконкретных конструктивных решений, обеспечивающих наиболее эффективноевыполнение продукцией ее функций, а также рациональность при ее разработке, производствеи применении:

- конструктивное исполнениесоставных частей, их количество, массу, форму, размеры, компоновку;

- предельно допустимые массуи габаритные размеры продукции;

- внешнюю форму(прямолинейность, пропорциональность, обтекаемость и т.п.);

- конструктивное исполнениеизделий, обеспечивающее внешние связи и взаимодействие с другими видамиизделий, их совместимость, взаимозаменяемость, направления вращения,направления движения и т.п.;

- конструкционные материалы ипокрытия, виды покрытий (металлические, неметаллические) и их функциональноеназначение (защита от коррозии, обеспечение обтекаемости и т.п.);

- использование стандартныхизделий и материалов;

- требования доступности котдельным составным частям изделия во время технического обслуживания и ремонтабез демонтажа составных частей;

- требования исключениявозможности неправильной сборки и неправильного подключениякабелей, шлангов и других ошибок обслуживающегоперсонала во время технического обслуживания и ремонта;

- применения базовыхконструкций и базовых изделий;

-агрегатирования и блочно-модульного построения изделий и т.п.

7.2.4.2 В подразделе «Требования ксырью, материалам, покупным изделиям» устанавливают:

- применение покупных изделий, жидкостей, смазок, красок и материалов(продуктов, веществ);

- применение и (или)ограничение применяемых дефицитных и драгоценных материалов, металлов исплавов, порядок их учета;

- применение вторичного сырьяи отходов промышленного производства.

7.2.4.3 В подразделе «Комплектность» устанавливают входящие вкомплект поставки отдельные (механически не связанные при поставке): составные части изделия, запасные части к нему,инструмент и принадлежности, материалы и т.п., атакже поставляемую вместе с изделием документацию.

7.2.4.4 В подразделе «Маркировка» устанавливаютследующие требования к маркировке продукции, в том числе к транспортноймаркировке:

- место маркировки(непосредственно на продукции, на ярлыках, этикетках, на таре и т.п.);

- способ нанесения маркировки(гравировка, травление и т.п.);

- содержание маркировки.

В стандартах на продукцию,для обеспечения безопасности которой для жизни и здоровья людей необходимовыполнять определенные указания, в этом подразделе излагают требования осодержании в маркировке:

- условий применения и мерахпредосторожности при транспортировании, хранении и употреблении;

- безопасности (пожаро- и взрывобезопасностьи др.);

- сроков периодическогоосмотра, контроля, переконсервации и т.п.

7.2.4.5 В подразделе «Упаковка»устанавливают требования к упаковочным материалам, способу упаковывания продукции и т.п.

В подразделе указывают:

- правила подготовкипродукции к упаковыванию (включая консервацию) суказанием применяемых средств;

- потребительскуютранспортную тару с учетом требований по использованию наиболее экономичных еевидов, в том числе многооборотной тары, унификации размеров, вспомогательныематериалы, применяемые при упаковывании, а такжетребований технической эстетики (для товаров народного потребления);

- количество продукции вединице потребительской упаковки и транспортной тары;

- способы упаковывания продукции в зависимости от условий транспортирования (в таре, без тары и т.п.);

- порядок размещения и способукладывания продукции;

- перечень документов,вкладываемых в тару при упаковывании,и способ их упаковывания.

В подразделе, наряду стребованиями к потребительской и транспортной таре, указываюттребования по применению транспортных пакетов, контейнеров или поддонов.

7.2.5 В разделе «Требованиябезопасности» устанавливают требования к конечной продукции, применение которойсвязано с безопасностью для жизни человека и охраны окружающей среды.

В раздел включают:

- требованияэлектробезопасности;

- требования пожарнойбезопасности;

- требования взрывобезопасности;

- требования радиационнойбезопасности;

- требованиябезопасности от воздействия химических и загрязняющих веществ, в том числе предельно допустимые концентрациивещества или входящих в него компонентов;

- требования безопасности приобслуживании машин и оборудования, в том числе требования безопасности приошибочных действиях обслуживающего персонала исамопроизвольном нарушении функционирования;

- требования к защитнымсредствам и мероприятиям обеспечения безопасности, в том числе к устройствуограждений, ограничений хода, блокировок, концевых выключателей подвижныхэлементов, креплений и фиксаторов подвижных частей, оснащению рабочих мест,органам управления и приборам контроля, аварийной сигнализации, требования кнанесению сигнальных цветов и знаков безопасности, требованияпо удалению, снижению, локализации опасных и вредных производственных факторовв местах их образования. При необходимости, приводят класс опасности,допустимые уровни опасных и вредных производственных факторов, создаваемыхоборудованием и машинами, характер действия вещества на организм человека,сведения о способности материала, вещества кобразованию токсичных и пожаровзрывоопасныхсоединений в воздушной среде и сточных водах в присутствии другие веществ или факторов, сведения о пожаровзрывоопасныхсвойствах материала, вещества и мерах по предупреждению их самовозгорания и(или) взрыва, способы обезвреживания и захоронения вещества, материала свыраженными токсичными и пожаровзрывоопасными свойствами.

Требованиябезопасности должны содержать все виды и нормы допустимой опасности иустанавливаться таким образом, чтобы обеспечивалась безопасность продукции(работ, товаров, услуг) в течение срока их службы(годности).

7.2.6 В разделе «Требованияохраны окружающей среды» устанавливают экологические требования для предупреждениявреда окружающей природной среде, здоровью и генетическому фонду человека при хранении, транспортировании и эксплуатации(применении), утилизации продукции (услуг), опасной в экологическом отношении.

В раздел включают показателии нормы, определяющие:

- требования по допустимым(по уровню и времени) химическим, механическим,радиационным, электромагнитным, термическим и биологическим воздействиям наокружающую среду;

- требования по устойчивостизагрязняющих ядовитых веществ в объектах окружающей среды (водная среда,атмосферный воздух, почва, недра, флора, ионосфера и т.д.);

- требования к утилизации и местам захоронения опасной продукции и отходов и т.д.

7.2.7 В разделе «Правила приемки»устанавливают требования к приемке продукции по их качеству и количеству, планконтроля, а также виды и, при необходимости,программы испытаний.

В разделе устанавливаютпорядок предъявления к приемке и проведения приемки продукции и услуг, размерпредъявляемых партий, контрольные нормативы, необходимость и время выдержкипродукции до начала приемки, а также порядок оформления результатов приемки(документ о качестве, клеймо).

В разделе, принеобходимости, устанавливают порядок и место проставления клейм, подтверждающихприемку продукции и услуг органами контроля.

В разделе, в зависимости отхарактера продукции, устанавливают программы испытаний (приемо-сдаточныхи периодических), а также указывают порядок использования (хранения) продукции,проходившей испытания, необходимость отбора и хранения образцов для повторного(дополнительного) испытания и т.п.

Для каждого испытанияустанавливают периодичность его проведения, а также проверяемые характеристикипродукции, свойства и последовательность их проверки.

При выборочном истатистическом контроле качества указывают планконтроля (объем контролируемой партии, объем выборок для штучной или проб для нештучной продукции, контрольныенормативы и решающие правила).

7.2.8 В разделе «Методы контроля» устанавливают приемы, способы,режимы контроля (испытаний, измерения, анализа)продукции на соответствие требованиям, изложенным в стандарте.

Раздел «Методы контроля»излагают в соответствии с 7.3.

7.2.9 В разделе«Транспортирование и хранение» устанавливают требования к обеспечению сохраняемостипродукции при ее транспортировании и хранении, втом числе по обеспечению безопасности.

В разделе указывают видытранспорта (воздушный,железнодорожный, морской, автомобильный) и транспортных средств (крытые или открытые вагоны, рефрижераторныевагоны, цистерны, трюмы или палубы судов, закрытые автомашины и т.п.), способыкрепления и укрытия продукции в этих средствах, атакже требования по перевозке продукции вуниверсальных, специализированных контейнерах, специализированным транспортом ив пакетах, количество мест (массу) продукции вконтейнере, габаритные размеры пакетов, число мест в пакете, порядок размещенияпакетов и т.д.

В разделе указываютпараметры транспортирования (допускаемую дальность, скорость и т.п.) идопустимые механические воздействия притранспортировании, климатические условия, специальные требования к продукциипри транспортировании (необходимость защиты от внешних воздействующихфакторов, от ударов при погрузке и выгрузке, связанные с особенностями еепогрузки и выгрузки, и правила обращения с продукцией после транспортирования, необходимость выдержки внормальных условиях после транспортирования при отрицательных температурах,порядок расконсервации и т.п.).

В разделе указывают условияхранения продукции, обеспечивающие ее сохраняемость,в том числе требования к месту хранения продукции (навес, крытый склад,отапливаемое помещение и т.д.),к защите продукции от влияния внешней среды (влаги, вредных испарений и т.п.), температурныйрежим хранения, а при необходимости -сроки переконсервации продукции.

Кроме того, приводят способ укладывания продукции (в штабели, на стеллажи,подкладки и т.п.), а также специальные правила хранения скоропортящейся,ядовитой, огнеопасной, взрывоопасной и тому подобной продукции.

Правила хранения продукцииизлагают в следующей последовательности:

- место хранения;

- условия хранения;

- условия складирования;

- специальные правила и срокихранения (при необходимости).

Пример -Резисторы в упакованном виде должны храниться в крытых складских помещениях при температуре от 5до 30° С иотносительной влажности воздуха до 85%.

7.2.10 В разделе «Указания поэксплуатации» (ремонту, утилизации) устанавливают требования, соблюдениекоторых обеспечивает в определенныхусловиях и режимах работоспособность и безопасность продукции и гарантируетпотребительские (эксплуатационные) характеристики.

Примечание - Сроки службы (годности) продукцииустанавливаются в технической документацииизготовителя в соответствии с действующимзаконодательством.

В разделе предусматриваютосновные требования к подготовке и вводу вэксплуатацию, порядок монтажа изделия на месте эксплуатации, а также основные нормы и правила эксплуатацииизделий для сохранение работоспособности и безопасности в соответствии с техническимихарактеристиками, в том числе время непрерывной и циклической работы, виды(календарное, по ресурсу, по техническому состоянию и др.), периодичность и объемтехнического обслуживания и ремонта и т.п.

Требования по эксплуатации,техническому обслуживанию и ремонт продукции должныбыть пригодны для проведения ее сертификации.

7.2.11 Исключен (Изм. №1).

7.2.12 Стандарт техническихусловий устанавливает для одной или нескольких марок, моделейи т.п. продукции всесторонние требования,соблюдение которых должно обеспечиваться при производстве, поставке, потреблении (эксплуатации), ремонте иутилизации продукции.

7.2.12.1 Номенклатура, состав исодержание разделов (подразделов) стандарта технических условий в зависимостиот специфики конкретной продукции должнысоответствовать номенклатуре, составу и содержанию разделов(подразделов) стандарта общих технических условий.

7.2.12.2 В разделе «Основныепараметры и (или) размеры» указывают условное обозначение продукции и, принеобходимости, приводят правила и (или) примеры ее написания в технической документации и при заказе.В условное обозначение продукции следует включать обозначение стандарта.

Если при разработкеизменения к стандарту на продукцию изменяются отдельные требования этогостандарта, не влияющие на качество этой продукции и ее взаимозаменяемость,условное обозначение, ранее присвоенное этойпродукции, сохраняется.

7.2.12.3 В подразделе «Маркировка»при изложении требований к содержанию маркировки необходимо указывать товарныйзнак, зарегистрированный в установленном порядке, и (или) наименованиепредприятия-изготовителя, знак, (знаки)соответствия продукции, сертифицированной на соответствие требованиямстандартов, если продукция подлежит сертификации, обозначение стандарта.

7.2.13 В стандартах на продукцию,работу (процесс) и услугу, если это вызваноспецификой продукции, работы (процесса) и услуги, должны быть установлены требования безопасности и охраныокружающей среды.

7.2.14 Стандарты на услугу, нарядус требованиями, установленными в 7.2.2,могут содержать требования к качеству и ассортиментууслуг, в том числе точности и своевременностиисполнения, эстетичности, комфортности и комплексности обслуживания.

7.3 Требования к содержанию стандартов наметоды контроля (испытаний, измерений, анализа)

7.3.1 Методы контроля (испытаний,измерений, анализа), устанавливаемые в стандартах на продукцию и (или) встандартах на методы контроля, должны обеспечивать объективнуюпроверку всех обязательных требований к качествупродукции, установленных в стандартах на нее.

Методы контроля (испытаний,измерений, анализа) должны быть объективными, четко сформулированы, точными иобеспечивать последовательные и воспроизводимые результаты.

Для каждого метода, взависимости от специфики его проведения, устанавливают:

- средства контроля ивспомогательные устройства;

- порядок подготовки кпроведению контроля;

- порядок проведенияконтроля;

- правила обработкирезультатов контроля;

- правила оформлениярезультатов контроля;

- допустимую погрешностьконтроля.

7.3.2 Стандарт на методы контроляможет устанавливать методы контроля одного показателя нескольких групподнородной продукции либо методы контроля комплекса показателей групподнородной продукции. При этом должна бытьгарантирована сопоставимость результатов контроля.

В стандарте, устанавливающемтребования к методам контроля одного показателя, допускается предусматриватьнесколько методов контроля, один из которыхопределяется в качестве поверочного (арбитражного).

Если установленные методы неявляются полностью взаимозаменяемыми, для каждого из них должны быть приведеныданные, характеризующие их различие или назначение.

Если для нескольких методовконтроля содержание отдельных требований совпадает, соответствующие требованияприводят только для первого метода, а для остальных дают ссылки на первыйметод.

7.3.3 При указании средствконтроля и вспомогательных устройств приводят перечень применяемогооборудования (установок, приборов, приспособлений, инструмента и др.) илиосновные технические характеристики оборудования (диапазон измерений,систематическая погрешность и т.п.), необходимые для обеспечения контроля стребуемой точностью, а также перечень материалов (реактивов) или данные об ихсвойствах.

При необходимости однозначного определения конкретныхмарок материалов (реактивов) должно быть дано их условное обозначение.

При примененииуниверсального оборудования указывают его наименование,обозначение со ссылкой на нормативный документ, по которому оно выпускается, атакже его класс и диапазон.

При применении оборудованияили реактивов, изготовляемых специально для данного испытания и производствокоторых отсутствует, в текстестандарта или в приложении дают описание, схемы, рецептуру и т.п.

7.3.4 При изложении порядкаподготовки к проведению контроля указывают данные,касающиеся подготовки к контролю продукции, а такжеместо и способ отбора образцов (проб), форму, вид, размеры или массу, а при необходимости, условия их хранения и(или) транспортирования.

При необходимости следуетприводить структурную и функциональную схему измерительнойустановки, а также схемы соединения приборов или аппаратов.

7.3.5 При изложении требований кметодике проведения контроля приводятхарактеристики условий контроля с допустимыми пределамиих значений и погрешности их воспроизведения, атакже последовательность проводимых операций, если эта последовательностьвлияет на результаты контроля и их описание.

7.3.6 При изложении правилобработки результатов контроля приводят расчетные формулы.

7.3.7 При изложении требований коформлению результатов контроля устанавливают требования к журналам(протоколам) контроля, содержанию и последовательности включаемых в них данных.

7.3.8 При изложении требований кточности метода контроля указывают допустимую погрешностьметода, точность вычислений и степень округления данных, а также приводятданные о воспроизводимости и повторяемостирезультатов, обеспечиваемых данным методом.

7.4 Требования к содержанию стандартов на работы (процессы)

7.4.1 Стандарты на работы(процессы) устанавливают требования к методам(способам, приемам, режимам, нормам) выполнения различного рода работ втехнологических процессах разработки, изготовления, хранения,транспортирования, эксплуатации, ремонта и утилизациипродукции (услуг),обеспечивающие их техническое единство иоптимальность, в том числе:

- к технологическимоперациям, имеющим самостоятельное значение;

- к совокупностямпоследовательно выполняемых технологических операций.

В частности, эти стандартыустанавливают:

- методы автоматизированного проектированияпродукции и информационногообслуживания;

- методы блочно-модульногоконструирования;

- технологическиеметоды изготовления, а также выращивания и добычи продукции;

- принципиальныетехнологические схемы изготовления продукции и используемые при этом технологические режимы (нормы)и др.

7.4.2 Стандартна работы(процессы) содержит требования безопасности дляжизни и здоровья населения при проведении технологических операций, а также, при необходимости, требования к оборудованию, приспособлениям;инструменту и вспомогательным материалам.

7.4.3 Требованияохраны окружающей природной среды при проведении технологических операций включают: предельнодопустимые нормы химических, физических,биологических и механических воздействий наокружающую природную среду технологических процессов, опасных в экологическом отношении;требования к уменьшению (предотвращению) вредноговоздействия на окружающую природную средутехнологических процессов (условиям применения, используемым сырью, материалам, покупным изделиям, опасным в экологическом отношении, их хранению, транспортированию, захоронению отходов и т.п.);характеристики эффективности работыводо-(газо)-очистного оборудования; требования попредотвращениюаварийных сбросов (выбросов) и ликвидации их последствий, а также предельнодопустимые нормы сбросов (выбросов) загрязняющихвеществ со сточными водами в системы канализации.

8 Требования к обозначению стандартов

8.1 Обозначение государственного стандарта Российской Федерациисостоит из индекса (ГОСТ Р), регистрационногономера и отделенных тире четырех цифр года принятия стандарта*.

В обозначении государственногостандарта Российской Федерации, входящего в комплексстандартов, в его регистрационном номере первыецифры с точкой определяют комплекс стандартов.

В обозначение стандартов на изделия, используемые только в атомной энергетике, добавляетсябуква А, проставляемая после четырех цифр года принятия стандарта*.

Обозначение государственногостандарта Российской Федерации, оформленного наоснове примененияаутентичного текста международного илирегионального стандарта и не содержащего дополнительных требований, состоит из индекса(ГОСТ Р),обозначения соответствующего международного или регионального стандарта безуказания года его принятия и отделенных тире двух последних цифр года утверждениягосударственного стандарта*.

Пример - Государственный стандартРоссийской Федерации,оформленный на основе применения аутентичного текста международногостандарта ИСО9591:1992 должен обозначаться - ГОСТ Р ИСО 9591-2000.

Под обозначениемгосударственного стандарта Российской Федерации, оформленного на основе применения аутентичного текста международного (регионального) стандарта и содержащего дополнительныетребования, отражающие потребности народного хозяйства, в скобках приводитсяобозначение международного стандарта.

Пример - ГОСТ Р 50231-92 (ИСО 7173-89).

Если государственныйстандарт Российской Федерации разработан на основе применения аутентичноготекста нескольких международных стандартов, то в обозначение государственногостандарта включается обозначение основного из них, а об остальных информацияприводится в предисловии.

При разработке и принятиигосударственных стандартов Российской Федерации (ГОСТ Р) в развитие систем(комплексов) общетехнических и организационно-технических межгосударственныхстандартов структура обозначений должна соответствовать принятым в основополагающихстандартах данных систем, при этом порядковый номер государственному стандартуРоссийской Федерации в системе (комплексе) присваивается, начиная с 0.

Пример - Обозначениегосударственных стандартов Российской Федерации, входящих в 5 классификационную группу ЕСКД:

ГОСТ Р 2.50-2000 - разработан первым по порядку;

ГОСТ Р 2.51-2000 - разработан вторым по порядку и т.д.

В случае отсутствия вструктуре обозначения системы классификационных групп порядковый номерстандарту проставляется непосредственно после кода системы.

Пример - ГОСТ Р 8.0-2000; ГОСТ Р 8.1-2000 и т.д.

8.2 Обозначение стандартаотрасли состоит из индекса (ОСТ), условного обозначения министерства(ведомства) и регистрационного номера, присваиваемых в порядке, установленном вминистерстве (ведомстве) по согласованию с Госстандартом России, и отделенных тире четырех цифр годапринятия стандарта*.

8.3 Обозначение стандартапредприятия состоит из индекса (СТП), регистрационногономера, присваиваемого в порядке, установленном на предприятии (в объединении предприятий, союзе, ассоциации, концерне,акционерном обществе, межотраслевом, региональном и другом объединении), иотделенных тире четырех цифр года принятия стандарта*.

8.4 Обозначение стандартанаучно-технического, инженерного общества и других общественных объединений состоит изиндекса (СТО), аббревиатуры научно-технического и инженерного общества ирегистрационного номера, присваиваемых в порядке, установленном внаучно-техническом и инженерном обществе (союзе, ассоциации и другое общественном объединении) по согласованию сГосстандартом России и отделенных тире четырех цифр года принятия стандарта*.

__________________

* До 2000 г. год принятия(утверждения) указывался последними цифрами года.

ПриложениеА (обязательное). Форма первой страницы титульного листагосударственного стандарта

________________

обозначениестандарта

__________________________

наименованиестандарта

____________________________________

наименованиеоргана, принявшего стандарт

Москва

Приложение Б (рекомендуемое). Формапервой страницы титульного листа стандарта отрасли

________________

обозначениестандарта

СТАНДАРТОТРАСЛИ

__________________________

наименованиестандарта

Приложение Б1 (обязательное). Типовыеформулировки сведений о применении международных(региональных) или национальных стандартов, приводимые в «Предисловии»

1 «Настоящий стандартпредставляет собой аутентичный текст ____________

__________________________________________________________________

обозначениеи наименование соответствующегостандарта

если в государственном стандарте нет дополнительныхтребований, кроме установленных в международном (региональном) или национальномстандарте;

2 «Разделы (подразделы, приложения) ________настоящего стандарта

номера

представляют собой аутентичныйтекст __________________________________

обозначение инаименование

_____________________________________________________________________

соответствующегостандарта

или

«Разделы (подразделы, приложения) настоящего стандарта, заисключением ________________________________________________________ представляют

номера разделов (подразделов, пунктов)

собой аутентичный текст ______________________________________________ ,

обозначение и наименование соответствующего стандарта

если в государственный стандарт включеныдополнительные требования, кроме установленных в международном (региональном) или национальном стандарте.

Приложение В (рекомендуемое). Формапервой страницы титульного листа стандарта предприятия

________________

обозначениестандарта

СТАНДАРТПРЕДПРИЯТИЯ

__________________________

наименованиестандарта

__________________________

наименованиепредприятия

Приложение Г (рекомендуемое). Формапервой страницы титульного листа стандартанаучно-технического, инженерного общества и другого общественного объединения

________________

обозначениестандарта

СТАНДАРТ

_____________________________________________________________________

наименованиенаучно-технического, инженерного общества и другогообщественного

_______________________________________________________________________________

объединения

_______________________________________________________________________________

наименованиестандарта

Приложение Д (обязательное) Форма первой страницы изменения к государственномустандарту

ИЗМЕНЕНИЕМ № ______________________ ______________________________

очередной порядковый номер     обозначение и наименование стандарта

Принятои введено в действие ________________________________________

наименование директивного документа

__________________________________________________________________

и органа управления,принявшего изменение

от _____________________________ 19 ___г. №

Датавведения ________________

год, месяц, число

ТЕКСТ

Приложение Е (обязательное). Форма второй ипоследующих страниц изменения к государственному стандарту

ИЗМЕНЕНИЕМ № ______________________ ______________________________

очередной порядковый номер                       обозначениестандарта

ТЕКСТ

____________

номер страницы

Примечание - Подписи напоследней странице проекта изменения к стандартам, представляемымна рассмотрение и принятие, оформляют всоответствии с приложениями Н, П. При оформлении изменения на одном листеподписи помещают на этом же листе.

Приложение Ж (обязательное). Форма первой страницы государственного стандарта

________________

обозначениестандарта

_____________________________________________________________________

наименование стандарта на русском языке

_____________________________________________________________________

наименованиестандарта на английском языке

Датавведения ________________

год, месяц,число

ТЕКСТ

Приложение И (рекомендуемое). Формапервой страницы стандарта отрасли

________________

обозначениестандарта

_____________________________________________________________________

Наименованиестандарта

Датавведения ________________

год, месяц,число

ТЕКСТ

Приложение К (рекомендуемое). Форма первойстраницы стандарта предприятия

________________

обозначениестандарта

______________________

наименованиестандарта                                                                   Взамен

_________

обозначение

_____________________________________________________________________

Утвержден и введен вдействие Приказом от _____19 __ г. №

Датавведения ________________

год, месяц,число

ТЕКСТ

Примечания

1 При утверждении стандарта личнойподписью руководителя (зам. руководителя) предприятия вместо слов «утвержден и введен в действие¼»вводится гриф утверждения:

УТВЕРЖДАЮ

___________________

должность

Личная                   Расшифровка

подпись                      подписи

Дата

2 Если стандарт предприятиявводится впервые, вместо слов

«Взамен__________________________________________________________ »

обозначение

указывают «Введен впервые».

Приложение Л (рекомендуемое). Форма первой страницы стандартанаучно-технического, инженерного общества и другого общественного объединения

________________

обозначениестандарта

наименование научно-технического,инженерного общества

_____________________________________________________________________

и другого общественного объединения

________________________________________________

наименованиестандарта

Принят____________________________________________________________

наименование органа,принявшего стандарт и дата принятия

Приложение М (обязательное). Формастраниц стандартов

Четные страницы





Нечетные страницы



Примечание - При односторонней печати обозначение и нумерацию страницстандарта отрасли, стандарта предприятия и стандарта научно-технического,инженерного общества и другого общественного объединениядопускается проставлять на правой стороне листа.

Приложение Н (обязательное). Формапоследней страницы проекта государственного стандарта, разработанного ТК (ПК)

ТЕКСТ

Председатель ТК (ПК)	Личная подпись	Расшифровка подписи
Ответственный секретарь ТК (Секретарь ПК)	Личная подпись	Расшифровка подписи
Исполнители, должности	Личная подпись	Расшифровка подписи

Приложение П (обязательное). Формапоследней страницы проекта государственного стандарта, разработанного предприятием

_____________________________

руководитель (зам. руководителя)         Личная           Расшифровка

предприятия разработчика и его            подпись          подписи

наименование

_____________________________

руководитель службы                              Личная           Расшифровка

стандартизации                                        подпись          подписи

_____________________________

руководитель подразделения-                Личная           Расшифровка

разработчика                                            подпись          подписи

_____________________________

руководитель разработки(темы),          Личная           Расшифровка

должность                                                 подпись          подписи

_____________________________

Исполнители, должности                       Личные          Расшифровка

подписи         подписей

Соисполнители

_____________________________

руководитель (зам.руководителя)         Личная           Расшифровка

подпись          подписи

_____________________________

руководитель подразделения-                Личная           Расшифровка

разработчика                                            подпись          подписи

_____________________________

руководитель разработки(темы),          Личная           Расшифровка

должность                                                 подпись          подписи

_____________________________

Исполнители, должности                       Личные          Расшифровка

подписи         подписей

СОГЛАСОВАНО

____________________________

должность,наименование предприятия

Личная                  Расшифровка

подпись                 подписи

Дата

Примечания

1 Подписи располагают наотдельной странице (страницах).

2 Состав подписей должностныхлиц и исполнителей указывают по решению предприятия, представившего проектстандарта для принятия.

3 При издании стандартапоследнюю страницу не размножают.

4 Количество грифов«СОГЛАСОВАНО» должно соответствовать количеству согласующихпредприятий.

5 При согласовании проектастандарта письмом (телеграммой, телетайпограммой, факсом) под грифом «СОГЛАСОВАНО» указывают:

_________________________________________

должность, наименование предприятия

_________________________________________

фамилия, имя, отчество,номер и дата письма

(телеграммы, телетайпограммы,факса).
