Тракторы сельскохозяйственные

РАБОЧЕЕ МЕСТО ОПЕРАТОРА, ВХОД И ВЫХОД

Размеры

ISO 4252:1992
Agricultural tractors - Operator's workplace, access and exit – Dimensions
(IDT)

Предисловие

Цели, основные принципы иосновной порядок проведения работ по межгосударственной стандартизацииустановлены ГОСТ 1.0-92«Межгосударственная система стандартизации. Основные положения» и ГОСТ1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные,правила и рекомендации по межгосударственной стандартизации. Порядокразработки, принятия, применения, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕНТехническим комитетом по стандартизации Республики Беларусь ТК 11 «Тракторы имашины для сельскохозяйственных работ и лесоводства» на основе собственногоаутентичного перевода стандарта, указанного в пункте 4

2 ВНЕСЕНГосударственным комитетом по стандартизации Республики Беларусь

3 ПРИНЯТ Межгосударственным советом постандартизации, метрологии и сертификации (протокол № 27 от 22 июня 2005 г.)

За принятие стандартапроголосовали:

4 Настоящий стандартидентичен международному стандарту ИСО 4252:1992 «Тракторы сельскохозяйственные.Рабочее место оператора, вход и выход. Размеры» (ISO 4252:1992«Agricultural tractors - Operator's workplace, access and exit - Dimensions»,IDT). При применениинастоящего стандарта рекомендуется использовать вместо ссылочных международныхстандартов соответствующие им межгосударственные стандарты, сведения о которыхприведены в дополнительном приложенииА

5 УТВЕРЖДЕН И ВВЕДЕНВ ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию иметрологии от 9 февраля 2010 г. № 4-ст

6 ВВЕДЕН ВПЕРВЫЕ

Информация о введении в действие(прекращении действия) настоящего стандарта публикуется в указателе«Национальные стандарты».

Информация об изменениях к настоящему стандартупубликуется в указателе «Национальные стандарты», а текст изменений - в информационныхуказателях «Национальные стандарты». В случае пересмотра или отмены настоящегостандарта соответствующая информация будет опубликована в информационномуказателе «Национальные стандарты»

Содержание

ГОСТ ИСО 4252-2005

МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ

Дата введения - 2010-07-01

1 Область применения

Настоящий стандарт устанавливает:

a) минимальные размерыдверных проемов;

b) количество,расположение и минимальные размеры аварийных выходов;

c) минимальные размерывнутреннего рабочего пространства оператора.

Стандарт распространяется насельскохозяйственные тракторы с размером колеи свыше 1150 мм.

2 Нормативные ссылки

Следующие стандарты содержат положения, которые посредством ссылки втексте составляют положения настоящего стандарта. На время публикации указанныеиздания являлись действующими. Все стандарты подлежат пересмотру, и сторонамсоглашений, основанных на настоящем стандарте, рекомендуется изыскатьвозможность применения последних изданий стандартов, приведенных ниже. ЧленыМЭК и ИСО ведут и корректируют перечни действующих международных стандартов.

ИСО 4253:1993 Тракторысельскохозяйственные. Расположение сиденья оператора. Размеры

ИСО 5353:1995 Машины землеройные,тракторы и машины для сельскохозяйственных работ и лесоводства. Контрольнаяточка сиденья*

* Натерритории Российской Федерации действует ГОСТ27715-88.

3 Термины и определения

В настоящем стандарте примененыследующие термины с соответствующими определениями.

3.1 аварийный выход(emergency exit): Средства выхода, которые можно открыть изнутрикабины; это может быть обычная входная дверь.

3.2 входная дверь (access door [doorway]): Средство входа нарабочее место или в кабину и выхода из нее.

4 Входная дверь (двери)

Минимальные размеры дверногопроема, а также проема с полностью открытой дверью должны соответствоватьприведенным на рисунках 1 и 2.

Примечание - Длятракторов, у которых оператор может сесть на сиденье непосредственно со ступени,высота, на которой измеряется ширина проема, может быть уменьшена.

Рисунок 1 - Размеры дверного проема

1 - минимальный размер в соответствии срисунком 1

Рисунок 2 - Примеры ограничения размеровпроема с открытой дверью

5 Аварийные выходы

5.1 Количество ирасположение

Кабины должны иметь не менее трехаварийных выходов, каждый из которых должен находиться на разных сторонахкабины; в данном случае передняя часть, задняя часть и крыша кабины могут рассматриватьсякак стороны.

5.2 Размеры

Размеры аварийных выходов должныбыть достаточно большими, чтобы в их поперечное сечение вписывался эллипс сглавными осями 640 и 440 мм.

6 Размеры внутреннего рабочего пространстваоператора

6.1 Минимальныеразмеры внутреннего рабочего пространства оператора должны соответствоватьприведенным в таблице 1 и на рисунке 3.

Эти размеры определяютсяотносительно вертикальной плоскости отсчета, которая обычно расположена вдольтрактора и проходит через контрольную точку сиденья и центр рулевого колеса.

Примечание 1 - Размеры действительны для кабин только с одним сиденьем оператора.

6.2 Контрольную точкусиденья (SIP) определяют по ИСО5353.

6.3 Расстояния от контрольной точки сиденья до педалей и рулевогоколеса приведены в ИСО 4253.

Таблица 1 - Минимальные размеры внутреннего пространства

^{________________________}

¹⁾ Действительнотолько для тракторов с одним постом управления.

²⁾ См. таблицу 2.

³⁾ Еслипредусмотренная продольная регулировка сиденья в горизонтальной плоскостипревышает ± 75 мм от среднего положения, то в этом случае все размеры впередиот контрольной точки сиденья должны быть уменьшены, а размеры сзади отконтрольной точки сиденья - увеличены исходя из следующего: общая регулировканазад от среднего положения сиденья минус 75 мм.

⁴⁾ Свободнаязона, определяемая в данной области радиусом 960 мм, может быть уменьшена длякабин в тех случаях, когда предельные максимальные габаритные размеры трактораисключительно важны для проектирования и/или для установки специальногооборудования, монтируемого на крыше кабины.

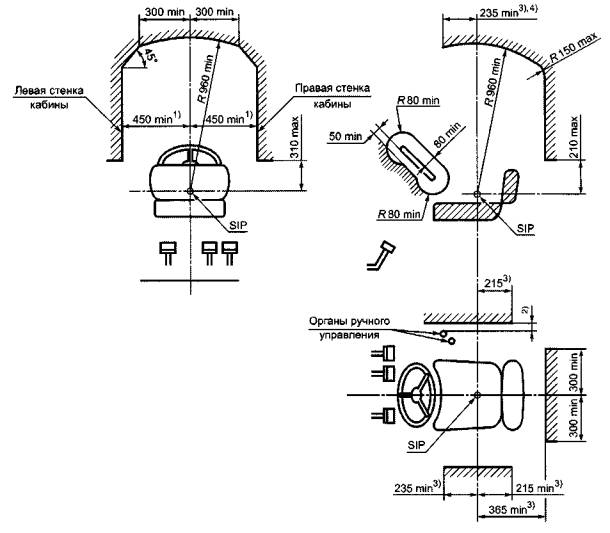

Рисунок 3 - Минимальные размерывнутреннего рабочего пространства оператора

Таблица 2 - Свободные расстояния вокруг органов управления

Приложение А
(справочное)

Сведения о соответствии межгосударственных стандартов ссылочныммеждународным стандартам

Ключевые слова: сельскохозяйственные машины, сельскохозяйственные тракторы, кабины,выходы, запасные выходы, технические требования, размеры
