ГОСТ 29251-91

(ИСО 385-1-84)

ПОСУДА ЛАБОРАТОРНАЯСТЕКЛЯННАЯ

БЮРЕТКИ

Часть 1

ОБЩИЕ ТРЕБОВАНИЯ

Содержание

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Дата введения 01.01.94

1. НАЗНАЧЕНИЕИ ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящийстандарт устанавливает общие требования к ряду лабораторных бюреток общегоназначения, широко применяемых в лабораториях.

Требования к устройству и конструированию бюреток -по ГОСТ29044.

Требования кконкретным типам бюреток установлены в ГОСТ29252 и ГОСТ29253.

Требованиянастоящего стандарта являются обязательными.

Дополнительные требования,отражающие потребности народного хозяйства, приведены в приложении 3.

2. ССЫЛКИ

ГОСТ 29044-91 (ИСО 384-78) Посуда лабораторная стеклянная. Принципы устройства иконструирования мерной посуды.

ГОСТ 29252-91 (ИСО 385-2-84) Посуда лабораторная стеклянная. Бюретки. Часть 2.Бюретки без времени ожидания.

ГОСТ 29253-91 (ИСО 385-3-84) Посуда лабораторная стеклянная. Бюретки. Часть 3.Бюретки с временем ожидания 30 с.

3. УСЛОВИЯ ПОВЕРКИ

3.1.Применяемая единица вместимости - кубический сантиметр (см³), можетбыть использована единица миллилитр (мл).

Примечание. В соответствии с международной системойединиц (СИ) внесистемная единица «миллилитр» (мл) допускается к применениюнаравне с кубическим сантиметром (см³).

3.2.Используемая стандартная температура - температура 20 °С, при которой избюретки сливают номинальный объем жидкости.

Примечание.Если за стандартную температуру принимают температуру 27 °С (см. ГОСТ29044), то 20 °С должны быть заменены на 27 °С.

4. ТОЧНОСТЬ ИЗМЕРЕНИЯ ВМЕСТИМОСТИ

Устанавливаютсядва класса точности измерения:

1-й класс - дляболее точных изделий;

2-й класс - дляменее точных изделий.

Преимущественнопогрешность измерения не должна превышать наименьшую цену деления.

5. ТИПЫ БЮРЕТОК

Устанавливаютсядва типа бюреток:

тип I - без установленноговремени ожидания 1-го и 2-го классов (см. ГОСТ29252);

тип II - сустановленным временем ожидания только 1-го класса (см. ГОСТ29253).

Бюретки типаII, применяемые в народном хозяйстве, используют в соответствии с приложением3.

Исполнениябюреток - в соответствии с приложением3.

6. ПРЕДЕЛЫ ПОГРЕШНОСТИ ИЗМЕРЕНИЯ

6.1. Погрешности измерения сливаемойжидкости не должны превышать значений, указанных в табл. 1. Пределыпогрешностей означают максимально допускаемую разность погрешностей между двумялюбыми точками шкалы.

Таблица 1

мл

Бюретки другой вместимостии (или) с другой ценой деления следует изготовлять также в соответствии с требованияминастоящего стандарта.

6.2.Соотношение пределов погрешности и вместимости для бюреток 1-го класса указаныв приложении1 (черт. 5).

6.3. Соотношение пределов погрешности и диаметрамениска для бюреток 2-го класса указаны в приложении2 (черт. 6).

7. КОНСТРУКЦИЯ

7.1Материал

Бюреткиизготовляют из стекла, обладающего необходимыми свойствами химической итермической стойкости. Бюретки должны иметь как можно меньше видимых дефектов,а внутреннее напряжение должно быть сведено до необходимого уровня.

7.2Размеры

Размеры бюреток должны соответствовать указанным втабл. 2.

Расстояние отнулевой отметки до верхней части бюретки - минимум 50 мм.

Расстояние отсамой нижней отметки до верхней части крана - минимум 50 мм.

Длина частибюретки с неизменным диаметром, находящейся ниже самой нижней отметки, -минимум 20 мм.

Длина сливногокончика от нижней части крана - минимум 50 мм.

Таблица 2

___________

* Для бюреток, не снабженныхсоответствующим устройством для заливки.

7.3. Верхняя часть бюретки

Верхняя часть бюретки, не снабженная соответствующимустройством для заливки, должна быть гладкой, иметь упрочняющий фланец, илиразвертку и быть перпендикулярной к оси бюретки.

Бюретки с ценойделения 0,05 мл и менее без входного крана предпочтительно изготовлять сцилиндрической расширенной верхней частью. Бюретки с большим диаметромдопускается изготовлять с воронкообразной верхней частью.

Длина трубки снеизменным диаметром между нулевой отметкой и расширенной верхней частью должнабыть не менее 20 мм.

Примечание.Настоящий стандарт не устанавливает требования к конструкции заливногоустройства. Конструкция такого устройства не должна влиять на точностьпоказаний бюреток.

7.4. Краны и аналогичные устройства

7.4.1 Качествоизготовления кранов должно обеспечивать плавное и точное регулирование потока,а скорость утечки не должна превышать значений, указанных в п. 7.5.

7.4.2. Кран исливной кончик любой бюретки 1 класса должны быть цельными, кончик либосоединен с муфтой крана (черт. 3), либо должен бытьсоставной частью пробки крана (черт. 4).Краны для бюреток 2 класса предпочтительно изготовлять с цельным сливнымкончиком; бюретки могут снабжаться и другими регулирующими устройствами.

7.4.3. Муфты ипробки обычных кранов, изготовленных из стекла, должны быть хорошо отшлифованыс конусностью предпочтительно ¹/₁₀ и соответствоватьтребованиям ГОСТ7995.

7.4.4. Допускается применять бюретки с кранамидругих конструкций, изготовленных из стекла или инертных пластмасс снеобходимыми свойствами, в этом случае они должны соответствовать требованиямп. 7.4.1.

7.4.5. Вкомплекте с кранами допускается применять фиксирующие устройства.

7.5.Утечка крана

Стеклянный кранобычной конструкции, работающий со смазкой, испытывают на скорость утечки. Приэтом бюретку устанавливают в вертикальное положение, затем кран очищают отсмазки, муфту и пробку крана смачивают водой, бюретку наполняют водой донулевой отметки. Скорость утечки при одном из закрытых положений крана бюреток1 класса не должна превышать одного деления, бюреток 2 класса - двух делений втечение 20 мин.

Аналогичноиспытывают стеклянные краны других конструкций, их составные части очищают отсмазки и смачивают водой.

При испытаниидвухходового крана бюретка должна быть пустой, пробка крана находиться внормальном положении слива, а заливная трубка должна быть соединена сградуированной трубкой, наполненной водой до уровня 250 мм выше нулевойотметки. Скорость утечки при этом не должна превышать вышеуказанного значения.

Если кранизготовлен из материала, не требующего смазки, то его испытывают аналогичнымобразом. Скорость утечки для кранов бюреток 1 класса не должна превышатьполовины деления, а 2 класса - одного деления в течение 50 мин.

Для обеспечениянеобходимой точности измерений при определении скорости утечки не должно бытьбольших колебаний температуры и испарения.

Примечание.Вышеуказанные проведения испытаний. Любые устройства для проведенияускоренных испытаний следует калибровать, используя несколько бюреток, скоростьутечки которых определена по вышеуказанному методу.

7.6 Сливной кончик

Кончикизготовляют из толстостенной капиллярной трубки и, если он изготовлен цельно сбюреткой, то переход не должен иметь полостей, приводящих к захвату пузырьков воздуха.

Упрочненнаяконструкция сливного кончика должна иметь форму постепенно сужающегося конусабез значительных сужений канала, которые могут привести к турбулентности потокажидкости, поверхность сливного кончика должна быть гладкой.

Конструкция,используемая в народном хозяйстве, применяется в соответствии с приложением 3.

Нижняя частькончика должна быть обработана одним из нижеуказанных способов:

а) гладкоотшлифована, при этом плоскость нижней части должна быть перпендикулярна к осибюретки, с наружной небольшой фаской, с последующей оплавкой;

б) гладкоотшлифована, при этом плоскость нижней части должна быть перпендикулярна к осибюретки, с наружной небольшой фаской;

в) нижняя частьотрезана перпендикулярно к оси бюретки и оплавлена.

Примечание. Данныеспособы указаны в порядке предпочтения.

Обработка пламенем снижаетопасность появления сколов при работе с бюреткой, но при такой обработке недопускается сужение канала сливного кончика или появление чрезмерных напряжений(см. п. 7.1.)

7.7.Время слива

За время сливапринимают время, необходимое для снижения мениска воды от нулевой до самойнижней отметки.

При определениивремени слива кран находится в полностью открытом положении, а сливной кончикне соприкасается со стенкой приемной склянки.

Определенноетаким образом время слива должно находиться в установленных ГОСТ29252 и ГОСТ29253 пределах. В случае применения съемного сливного кончика время сливаследует определять при нормальном рабочем положении сливного кончика.

7.8. Время ожидания

Время ожидания,если его устанавливают, определяется как промежуток времени от закрывания кранадо окончательного считывания результата.

8. ГРАДУИРОВКА И ОЦИФРОВКА

8.1.Отметки

8.1.1. Линииотметок должны быть четкими, несмываемыми, толщина их по всей длине не должнапревышать 0,3 мм.

8.1.2. Вселинии отметок должны быть перпендикулярны к продольной оси бюретки.

8.2.Расстояние между отметками

8.2.1. Врасстоянии между отметками не должно быть видимых отклонений.

8.2.2.Расстояние между отметками должно быть таким, чтобы длина шкалы находилась впределах, указанных в табл. 2.

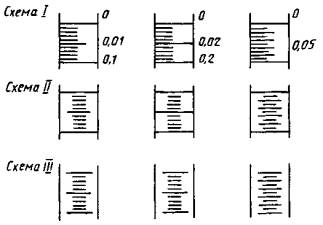

8.3.Длина отметок - по черт. 1.

Черт. 1

Схема Iградуировки для бюреток 1 класса и схема III градуировки для бюреток 2 класса -по ГОСТ29252;

для бюреток,используемых в народном хозяйстве, применяется схема III градуировки всоответствии с приложением3 (п. 8.3).

схема IIградуировки предпочтительна для бюреток по ГОСТ29253, но допускается и для бюреток 2 класса по ГОСТ29252.

8.3.1. СхемаI градуировки

8.3.1.1. Длинакоротких отметок должна составлять не менее 50 % длины окружности бюретки.

8.3.1.2. Длинасредних отметок должна составлять примерно 65 % длины окружности бюретки. Концысредних отметок должны симметрично выступать за концы коротких линий.

8.3.1.3.Длинные отметки должны полностью опоясывать бюретку по длине окружности.Допускается разрыв, не превышающий 10 % длины окружности.

8.3.2. СхемаII градуировки

8.3.2.1. Длинакоротких отметок должна быть не менее 10 % и не более 20 % длины окружностибюретки.

8.3.2.2. Длина средних отметок должна составлятьпримерно 1,5 длины коротких отметок. Концы средних отметок должны симметричновыступать за концы коротких отметок.

8.3.2.3.Длинные отметки должны полностью опоясывать бюретку по длине окружности.Допускается разрыв, не превышающий 10 % длины окружности.

8.3.3. СхемаIII градуировки

8.3.3.1. Длинакоротких отметок должна быть не менее 10 % и не более 20 % длины окружностибюретки.

8.3.3.2. Длина средних отметок должна составлятьпримерно 1,5 длины коротких отметок.

8.3.3.3.Длинные отметки должны превышать короткие отметки не менее чем в 2 раза. Концыдлинных отметок должны симметрично выступать за концы коротких и среднихотметок.

8.4. Последовательность расположения отметок (черт. 1)

8.4.1. Длябюреток с наименьшей ценой деления 0,01 или 0,1 мл:

а) каждаядесятая отметка - длинная;

б) между двумясоседними длинными отметками - одна средняя;

в) между двумясоседними средней и длинной отметками - четыре коротких.

8.4.2. Длябюреток с наименьшей ценой деления 0,02 или 0,2 мл:

а) каждая пятаяотметка - длинная;

б) между двумясоседними длинными отметками - четыре коротких отметки.

8.4.3. Длябюреток с наименьшей ценой деления 0,05 мл:

а) каждаядесятая отметка - длинная;

б) между двумясоседними длинными отметками - четыре равномерно расположенные средние отметки;

в) между двумя соседними средними или средней идлинной отметками - одна короткая отметка.

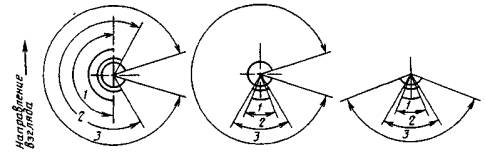

8.5. Расположение отметок (черт. 2)

1- короткая; 2 - средняя; 3 - длинная

Черт. 2

8.5.1. На бюретках, градуированных посхеме I, концы коротких отметок должны находиться на воображаемой вертикали,проходящей через центр фронтальной части бюретки. Отметки при этомпредпочтительно должны быть расположены влево от воображаемой вертикали, еслибюретка повернута фронтальной частью к наблюдателю.

8.5.2. На бюретках, градуированных посхеме II или III, средние точки коротких и средних отметок должны находиться навоображаемой вертикали, проходящей через центр фронтальной части бюретки,бюретка при этом должна быть повернута фронтальной частью к наблюдателю.

8.6. Оцифровка отметок

8.6.1. Оцифровку отметок наносят вниз отнулевой отметки, расположенной в верхней части бюретки, интервалы междуотметками указаны в табл. 3.

Таблица 3

8.6.2. Цифры располагают непосредственно над длинными отметками и чутьвправо от соседних, более коротких отметок. При схеме III градуировки цифрыможно располагать правее отметки так, чтобы продолжение отметки как бы делилосоответствующую ей цифру надвое.

9. УСТАНОВКА МЕНИСКА

Мениск устанавливают одним изнижеприведенных способов. Для уменьшения возможных погрешностей менискустанавливают одним и тем же способом на нулевой и на последней отметках:

а) чтобы плоскость верхнего края отметки находиласьгоризонтально по касательной к нижней точке мениска; взгляд наблюдателя приэтом находится в этой же плоскости;

б) чтобы плоскость середины отметкинаходилась горизонтально по касательной к нижней точке мениска; взгляднаблюдателя направлен вверх в этой плоскости, при этом одновременно видныпередняя и задняя части отметки, одновременно сходящиеся в самой нижней точкемениска.

10. НАДПИСИ

10.1. На бюретки наносят следующиеобозначения:

а) «см³» или «мл», означающиеединицу вместимости, применяемую при градуировке бюретки;

б) «20 °С», означающее стандартнуютемпературу.

Примечание. Если за стандартную температуру принимаюттемпературу 27 °С, то надпись «20 °С» меняют на «27 °С»;

в) буква «О» означает, что бюреткавымерена на слив обозначенной вместимости;

г) «1» или «2», означающие классточности, по которому вымерялись бюретки;

д) знак или марка изготовителя и (или)поставщика;

е) время ожидания, если оно установлено,форма записи «О + 30 с».

10.2. На бюретки 1 класса,предназначенные для официальной поверки или освидетельствования (если этотребуется в соответствии с законодательной метрологией), наносят дополнительныеобозначения, которые следует наносить и на другие бюретки 1 класса, а принеобходимости и на бюретки 2 класса:

а) на бюретки, сливной кончик которыхявляется частью пробки крана (см. черт. 4), наносят опознавательный номер,который повторяют и на ручке крана.

Примечание. На бюретки, сливной кончик которых соединенс муфтой крана, (см. черт. 3) такое обозначение не наносят, так как канал кранане может повлиять на изменение времени слива;

б) время слива в секундах;

в) условное обозначение стекла, заисключением известково-натриевого стекла. Вместо такого обозначения достаточнонанести знак и марку изготовителя, если коэффициенты расширения публикуют вкаталогах изготовителя.

Сливной кончик соединен с муфтой крана

Черт. 3

Сливной кончик является составной частью пробки крана

Черт. 4

10.3. Можно наносить на все бюретки и пределыпогрешности значения которых приведены в табл. 1, например: ± 0,02 мл.

11. ЧЕТКОСТЬ ОТМЕТОК, ЦИФР, НАДПИСЕЙ

11.1. Размеры и форма всех цифр инадписей должны обеспечивать возможность отсчета при обычных условияхэксплуатации.

11.2. Все отметки, цифры и надписи должныбыть четкими и несмываемыми.

ПРИЛОЖЕНИЕ 1
Обязательное

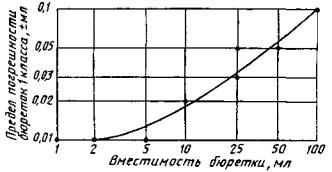

Соотношение пределов погрешности и вместимости длябюреток 1-го класса в соответствии с требованиями п. 4.4 ГОСТ29044 (ИСО 384)

Черт. 5

ПРИЛОЖЕНИЕ 2
Обязательное

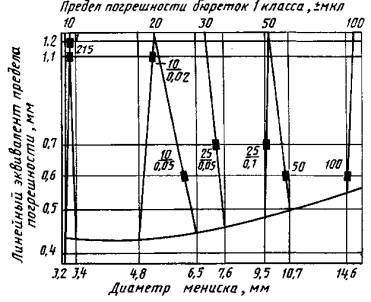

График соотношения пределов погрешности и диаметрамениска для бюреток 1-го класса в соответствии с требованиями п. 4.7 ГОСТ29044 (ИСО 384)

Черт. 6

ПРИЛОЖЕНИЕ 3
Обязательное

ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ, ОТРАЖАЮЩИЕ ПОТРЕБНОСТИНАРОДНОГО ХОЗЯЙСТВА

5. Типы бюреток (изменение третьего абзаца и дополнение)

Тип II - сустановленным временем ожидания 1-го и 2-го классов (см. ГОСТ29253).

Бюретки должны изготовляться следующихисполнений:

1 - с одноходовым краном в соответствии счерт. 7;

2 - с боковым краном в соответствии с черт. 8;

3 - без крана 2-го класса точности всоответствии с черт. 9;

4 - с двухходовым краном в соответствии счерт. 10;

5 - с двухходовым краном и автоматическимнулем в соответствии с черт. 11.

Исполнение 1

Черт. 7

Примерусловного обозначения бюретки типа I, исполнения 1, 2-го классаточности, вместимостью 25 мл, с ценой деления 0,1 мл:

Бюретка I-1-2-25-0,1 ГОСТ 29251-91

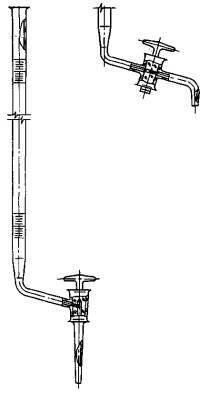

Исполнение 2

Черт. 8

Пример условного обозначения бюретки типа I, исполнения 2, 2-го класса точности,вместимостью 25 мл, с ценой деления 0,1 мл:

Бюретка I-2-2-25-0,1 ГОСТ 29251-91

Исполнение 3

Черт. 9

Пример условного обозначения бюретки типа I, исполнения 3, 2-го классаточности, вместимостью 25 мл, с ценой деления 0,1 мл:

Бюретка I-3-2-25-0,1 ГОСТ 29251-91

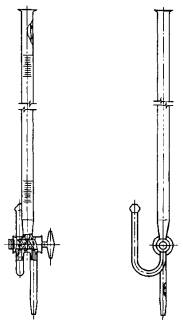

Исполнение 4

Черт. 10

Пример условного обозначения бюретки типа I, исполнения 4. 1-го классаточности, вместимостью 50 мл:

Бюретка I-4-1-50 ГОСТ 29251-91

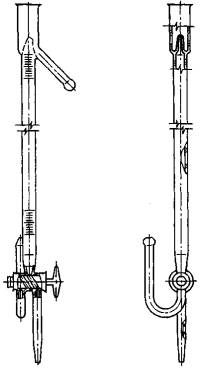

Исполнение 5

Черт. 11

Пример условного обозначения бюретки типа I, исполнения 5, 2-го классаточности, вместимостью 50 мл:

Бюретка I-5-2-50 ГОСТ 29251-91

7. Конструкция

7.6. Сливнойкончик (изменение первого и второго абзацев)

Кончикизготовляют из стеклянной трубки и, если он изготовлен цельно с бюреткой, топереход не должен иметь полостей, приводящих к захвату пузырьков воздуха.

Конструкция сливного кончика должна иметь формупостепенно сужающегося конуса без значительных сужений канала, которые могутпривести к турбулентности потока жидкости; поверхность сливного кончика должнабыть гладкой.

8. Градуировка и оцифровка

8.3. Длинаотметок (изменение второго абзаца)

Схема IIIградуировки для бюреток 1-го и 2-го классов - по ГОСТ29252 и ГОСТ29253.

12. Методыиспытаний (дополнительный раздел)

12.1. Размеры бюреток (п.7.2), длину отметок и расстояние между ними (пп.8.1, 8.2, 8.3) следует проверять универсальнымизмерительным инструментом по ГОСТ 166 и документации,утвержденной в установленном порядке.

12.2. Вместимость бюреток, пределы погрешностиопределения вместимости (п.6.1) следует проверять по документации, утвержденной в установленномпорядке.

12.3. Время слива следует проверять по п. 7.7.

12.4. Качество изготовления кранов следует проверятьпо п. 7.5.

13.УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

(дополнительный раздел)

13.1. Бюретки упаковывают таким образом, чтобы былаобеспечена их сохранность при транспортировании и хранении.

13.2. Бюретки, упакованные по п. 13.1, укладывают втранспортную тару, где они должны быть предохранены от перемещений иповреждений.

13.3. Транспортировать бюретки следует в чистыхкрытых транспортных средствах.

13.4. При хранении бюретки должны быть защищены отвоздействия загрязнений, атмосферных осадков и химических испарений.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. ПОДГОТОВЛЕН И ВНЕСЕН Министерством общегомашиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемКомитета стандартизации и метрологии СССР от 29.12.91 № 2344

Настоящий стандарт подготовлен методом прямогоприменения ИСО 385-1-84 «Посуда лабораторная стеклянная. Бюретки. Часть 1.Общие требования» с дополнениями, отражающими потребности народного хозяйства

3. ВЗАМЕН ГОСТ20292-74 в части общих требований к бюреткам

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5. ПЕРЕИЗДАНИЕ. Ноябрь 2007 г.
