НИЗКОВОЛЬТНЫЕКОМПЛЕКТНЫЕ
УСТРОЙСТВА РАСПРЕДЕЛЕНИЯ
И УПРАВЛЕНИЯ

Часть1. ТРЕБОВАНИЯ К УСТРОЙСТВАМ, ИСПЫТАННЫМ
ПОЛНОСТЬЮ ИЛИ ЧАСТИЧНО

ГОСТ 28668-90

(МЭК 439-1-85)

ГОСУДАРСТВЕННЫЙКОМИТЕТ СССР ПО УПРАВЛЕНИЮ
КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ПРЕДИСЛОВИЕ

1. Официальныерешения или соглашения МЭК по техническим вопросам, подготовленные техническимикомитетами, в которых представлены все заинтересованные национальные комитеты,выражают с определенной точностью международную согласованную точку зрения порассматриваемым вопросам.

2. Эти решенияпредставляют собой рекомендации для международного применения и в этом смыслепринимаются национальными комитетами.

3. В целяхсодействия международной унификации МЭК выражает пожелание, чтобы всенациональные комитеты приняли текст стандартов МЭК в качестве своихнациональных стандартов, насколько позволяют условия каждой страны. Любыерасхождения между стандартами МЭК и соответствующими национальными стандартамидолжны быть по возможности четко изложены в последних.

4. МЭК неустанавливает правил обозначения соответствия оборудования рекомендациям МЭК ине несет ответственности, если какое-либо оборудование заявлено каксоответствующее им.

ВВЕДЕНИЕ

Настоящийстандарт МЭК подготовлен Подкомитетом17Д «Низковольтные устройства распределения и управления» Технического комитетаМЭК 17 «Распределение и управление».

Настоящее второеиздание заменяет первое издание Публикации 439 МЭК (1973) и поправки № 1 (1974)и № 2 (1976).

Текст настоящего стандарта утвержден на основе следующих документов:

Подробнаяинформация может быть получена извышеуказанных отчетов о голосовании.

От прежнеготермина «устройства заводского изготовления»в настоящем стандарте отказались, так как по соглашению междуТехническим комитетом № 64 «Электрические установки в зданиях» и Подкомитетом17Д последний также будет иметь дело с устройствами незаводского изготовления(термины «устройства, собираемые изготовителем» или «собираемые заказчиком»также были использованы). В этих условиях Подкомитет 17Д решил, что на практикеразличиями между видами НКУ являются: полностью испытанные устройства (ПИ НКУ)и частично испытанные (ЧИ НКУ).

В связи с тем,что основная масса требований идентична для обоих видов НКУ, и основноеразличие касается требований по испытаниям (см. табл. 7) оба вида НКУ включены в одинстандарт.

Настоящийстандарт будет дополняться другими публикациями таких же серий, содержащихспециальные требования к специфическим видам НКУ распределения и управления.

В настоящем стандартеимеются ссылки на следующие международные стандарты МЭК:

73(1984)               Цвета сигнализации икнопок.

146-2 (1974)          Полупроводниковыепреобразователи. Часть 2. Полупроводниковые преобразователи с естественнойкоммутацией.

158-2 (1982)          Низковольтныеустройства управления. Часть 2. Полупроводниковые контакторы.

292-1 (1969)          Низковольтныепускатели. Часть 1. Пускатели переменного тока с питанием непосредственно отсети.

364-3 (1977)          Электрическиеустановки зданий. Часть 3. Оценка основных характеристик.

364-4-41 (1982)     Часть4. Защита для обеспечения безопасности. Глава 41. Защита от пораженияэлектрическим током.

364-5-537 (1981)  Часть5. Выбор и установка электрического оборудования. Глава 53. Устройствараспределения и управления. Раздел 537. Устройства для изолирования ивключения.

364-5-54(1980)     Глава 54. Устройства заземленияи защитные проводники.

408 (1972)             Низковольтныевоздушные выключатели, воздушные разъединители, воздушные выключатели -разъединители, комбинированные выключатели с плавкими предохранителями.

417 (1973)             Графические символы для нанесенияна оборудование.

455 (1973)             Обозначениезажимов аппаратов и общие правила единой системы маркировки зажимовиспользующей буквенно-цифровую систему обозначений.

446 (1973)             Цветовое обозначение изолированныхи голых проводников.

447 (1974)             Стандартныенаправления движения органов управления электрических аппаратов.

529 (1976)             Классификация степеней защитыоболочек.

536 (1976)             Классификацияэлектрического и электронного оборудования относительно защиты от электрическогоудара.

664 (1980)             Координацияизоляции для низковольтных систем, включая зазоры и расстояния путей утечки.

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.91

1. ОБЩИЕ СВЕДЕНИЯ

1.1. Область распространения

Настоящийстандарт распространяется на низковольтные комплектные устройства распределенияи управления (НКУ), прошедшие типовые испытания (ПИ НКУ) и частично испытанные(ЧИ НКУ), номинальное напряжение которых не превышает 1000 В переменного тока частотойне более 1000 Гц или 1500 В постоянного тока, предназначенные для экспорта.

Примечание. Для более высоких частот можетбыть необходимо выполнение специальных требований.

Настоящийстандарт также распространяется на НКУ, содержащие управляющие и/или силовыеустройства, работающие при более высоких частотах. В этом случае действуютсоответствующие дополнительные требования.

Настоящийстандарт распространяется на стационарные и передвижные НКУ в защищенном или открытом исполнении.

Примечание. Дополнительные требования к специальным видам НКУуказываются в соответствующих стандартах.

Настоящийстандарт распространяется на НКУ управления оборудованием, осуществляющимгенерирование, передачу, распределение и преобразование электрической энергии,а также управления оборудованием, потребляющим электрическую энергию.

Стандарттакже распространяется на НКУ, предназначенные для эксплуатации в особыхусловиях, например, на судах, железнодорожных подвижных средствах,металлорежущих станках, грузоподъемном оборудовании, или во взрывоопаснойатмосфере и в бытовых условиях (при обслуживании неквалифицированнымперсоналом), при условии введения соответствующих специальных дополнительныхтребований.

Настоящийстандарт не распространяется на комплектующие элементы, такие как пускатели,плавкие предохранители, электронное оборудование и т.д., требования к которымустанавливаются соответствующими стандартами.

Все требованиястандарта являются обязательными.

1.2. Назначение

Назначениемнастоящего стандарта являются формулирование определений и установление условийэксплуатации, конструктивных требований, технических характеристик, а такжевидов и методов испытаний НКУ.

2. ТЕРМИНЫ ИОПРЕДЕЛЕНИЯ

2.1. Общие термины и определения

2.1.1.Низковольтное устройство распределения иуправления НКУ - комбинация низковольтных аппаратов совместно сустройствами управления, измерения, сигнализации, защиты, регулирования и т.п.,смонтированных предприятием - изготовителем НКУ под его ответственность наединой конструктивной основе со всеми внутренними электрическими имеханическими соединениями и конструктивными элементами (см. п. 2.4).

Примечания:

1. Комплектующие элементы НКУ могут быть электромеханическими илиэлектронными.

2. По различным причинам, например, связанным странспортированием или производственными возможностями, отдельные операции посборке НКУ могут выполниться вне предприятия - изготовителя НКУ.

2.1.1.1. НКУ распределения и управления, подвергаемыетиповым испытаниям (ПИ НКУ), - НКУ, технические характеристики которых беззначительных отклонений соответствуют техническим характеристикам устройстваили системы устройств, полностью испытанных и удовлетворяющих требованиямнастоящего стандарта.

Примечания:

1. В настоящем стандарте сокращение ПИ КНУ используют для обозначенияНКУ, прошедших все типовые испытания.

2. По различным причинам, например, по условиям транспортирования илипроизводственным возможностям, некоторые операции сборки могут быть выполненывне предприятия - изготовителя НКУ.

Такие НКУ считаются ПИ НКУ при условии, что сборку осуществляют всоответствии с инструкцией изготовителя и при этом гарантируют полноесоответствие НКУ этого типа или системы требованиям настоящего стандарта,включая результаты приемосдаточных испытаний.

2.1.1.2. НКУ распределения и управления, подвергаемыечастичным типовым испытаниям (ЧИ НКУ), - НКУ распределения и управления,включающие в себя узлы, прошедшие типовые испытания, и узлы, не подвергаемыетиповым испытаниям, при условии, что технические характеристики последнихявляются производными (полученными, например, расчетом) от техническиххарактеристик узлов, подвергаемых типовым испытаниям (см. табл. 7).

Примечание. В настоящем стандарте сокращениеЧИ НКУ используют для обозначения НКУ, прошедших часть типовых испытаний.

2.1.2.Главная цепь НКУ - все токопроводящиечасти НКУ, включенные в цепь, предназначенную для передачи электрическойэнергии.

2.1.3. Вспомогательная цепь НКУ - всетокопроводящие части НКУ, включенныев цепь, предназначенную для управления, измерения, сигнализации, регулирования,обработки и передачи данных и т.д. и не являющуюся главной цепью.

Примечание. Цепи управления ивспомогательные цепи коммутационных аппаратов относятся к вспомогательным цепямНКУ.

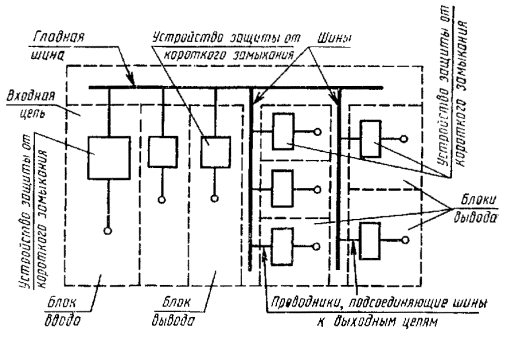

2.1.4. Сборная шина - проводник с низкимсопротивлением, к которому можно подсоединить несколько отдельных электрическихцепей.

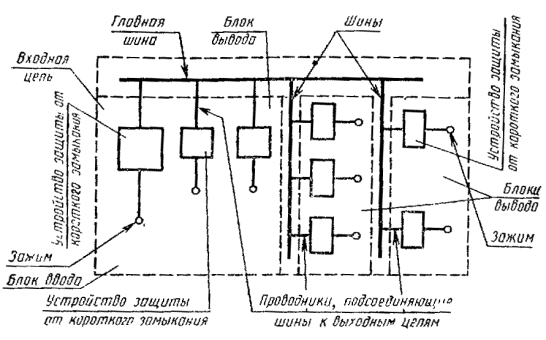

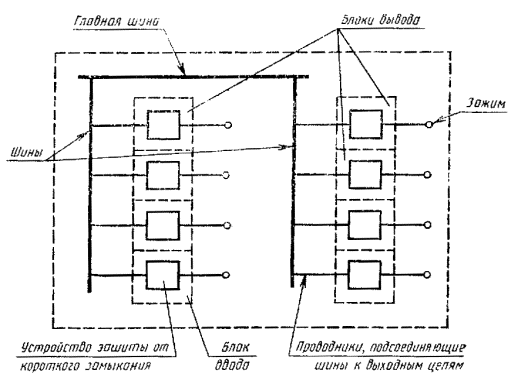

2.1.5. Функциональный блок - часть НКУ,содержащая электрические и механические элементы и обеспечивающая выполнениеодной функции.

2.1.6. Блок ввода - функциональный блок, черезкоторый подают электрическую энергию в НКУ.

2.1.7. Блок вывода - функциональный блок, черезкоторый обеспечивается питание одной или нескольких выходных цепей.

2.1.8. Функциональная группа - группа,состоящая из нескольких функциональных блоков, электрически взаимосвязанныхмежду собой для выполнения заданных функций.

2.1.9.Состояние испытания - состояние НКУ или его части, при котором главныецепи разомкнуты, но не обязательно отсоединены, а вспомогательные цеписоединены для обеспечения возможности испытания встроенных устройств.

2.2. Термины и определения, относящиеся к конструкцииНКУ

2.2.1. Секция (см. черт. С4) - частьНКУ между двумя последовательными вертикальными перегородками.

2.2.2. Подсекция - часть НКУ между двумяпоследовательными горизонтальными перегородками внутри одной секции.

2.2.3. Отсек защищенный - секция или подсекция,заключенные в оболочку с отверстиями, необходимыми для внешних подсоединений,контроля или вентиляции.

2.2.4. Секция или подсекция огражденные -секция или подсекция, снабженные ограждениями, предназначенными для защиты отслучайного контакта с расположенным рядом оборудованием при выполнении различныхопераций с элементами, установленными в секции или подсекции.

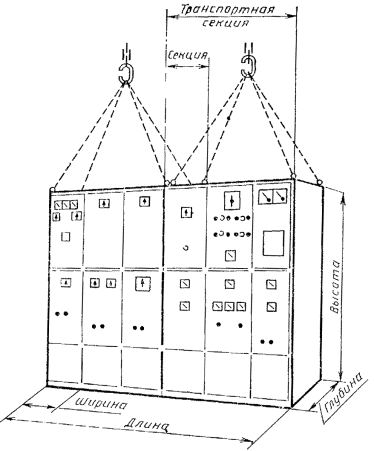

2.2.5. Транспортная секция - часть НКУ или НКУв целом, пригодные для перевозки без разборки.

2.2.6.Стационарная часть (см. черт. С9) - часть, состоящая изкомплектующих элементов, собранных и электрически соединенных на общемосновании, предназначенная для неподвижной установки (см. п. 7.6.3).

2.2.7. Съемная часть - часть, которая можетбыть отделена от НКУ и возвращенана место, даже когда электрическая цепь может находиться под напряжением.

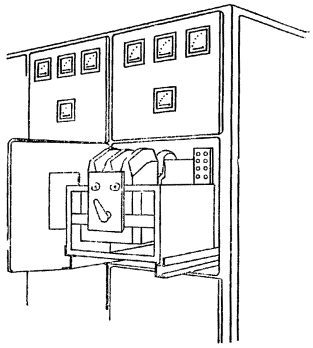

2.2.8. Выдвижная часть (см. черт. С10) - съемнаячасть, которая, оставаясь механически соединенной с НКУ, может быть перемещенав положение, в котором достигается изоляционный промежуток (см. п. 7.1.2.2).

Примечание. Этот изоляционный промежутокотносится к главным цепям или к главным и вспомогательным цепям (см. п. 2.2.11и табл. 6).

2.2.9.Присоединенное положение - положениесъемной или выдвижной части, при котором она полностью присоединена длявыполнения предназначенной функции.

2.2.10.Испытательное положение - положениевыдвижной части, при котором соответствующие главные цепи разомкнуты, но необязательно отсоединены, а вспомогательные цепи соединены для обеспечениявозможности испытаний выдвижной части; при этом выдвижная часть остаетсямеханически соединенной с НКУ.

Примечание. Разомкнутое состояние главныхцепей может достигаться с помощью специального устройства без механическогоперемещения выдвижной части.

2.2.11.Отсоединенное (изолированное) положение- положение выдвижной части, при котором в ее главных и вспомогательных цепяхдостигается изоляционный промежуток (см. п. 7.1.2.2), при этом выдвижная частьостается механически присоединенной к НКУ.

Примечание. Изоляционный промежуток можетдостигаться с помощью специального устройства без механического перемещениявыдвижной части.

2.2.12.Отделенное положение - положениесъемной или выдвижной части, при котором она находится вне НКУ и механически иэлектрически отделена от него.

2.3.Термины и определения, относящиеся кконструктивным исполнением НКУ

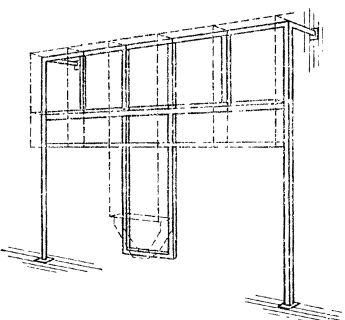

2.3.1. НКУ открытое (см. черт. С1) - НКУ,на несущей конструкции которого установлена электрическая аппаратура, при этомчасти электрической аппаратуры, находящиеся под напряжением, не защищены.

2.3.2. НКУ, защищенное с передней стороны (см.черт. С2),- НКУ открытое, имеющее с передней стороны степень защиты не менее IР2Х.Доступ к частям, находящимся под напряжением, возможен с других сторон.

2.3.3. НКУ защищенное - НКУ закрытое со всехсторон (за возможным исключением монтажной поверхности), в которомобеспечивается степень защиты не менее IР2Х.

2.3.3.1. НКУ шкафное (см. черт. С3) - защищенноеНКУ, предназначенное в основном для установки на полу, которое может состоятьиз нескольких секций, подсекций или отсеков.

2.3.3.2. НКУ многошкафное (см. черт. С4) - НКУ,состоящее из нескольких механически соединенных шкафов.

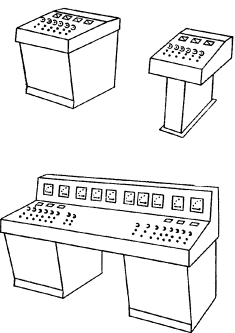

2.3.3.3. НКУ пультовое (см. черт. С5) - защищенноеНКУ с горизонтальной или наклонной панелью управления или как с той, так и другойпанелью, на которых размещены аппараты управления, измерения, сигнализации ит.д.

3.3.3.4. НКУ ящичное (см. черт. С6) - защищенное НКУ,предназначенное в основном для установки на вертикальной плоскости.

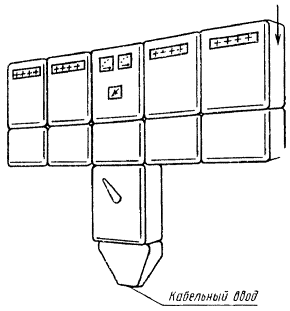

2.3.3.5. НКУ многоящичное (см. черт. С6) - НКУ,состоящее из нескольких механически соединенных ящиков, установленных на общейнесущей раме или без нее, при этом электрические соединения между двумясоседними ящиками проходят через отверстия в смежных стенках.

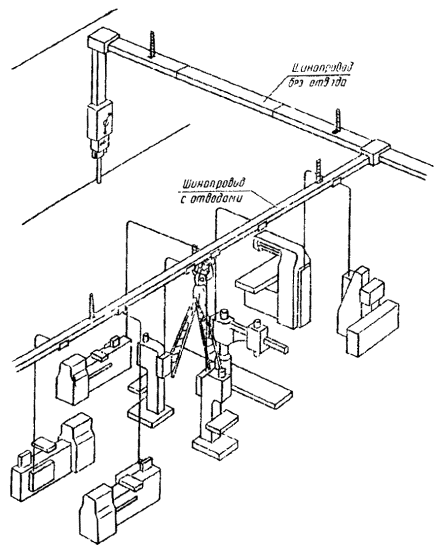

2.3.4. Система сборных шин (шинопровод) (см.черт. С7)- устройство, представляющее собой систему проводников, состоящее из шин,которые установлены на опорах из изоляционного материала, проходящих в каналах,коробах или подобных оболочках, и прошедшее типовые испытания.

Устройство можетсостоять из следующих элементов:

сборные шины сузлами ответвления или без них;

узлы измененияположения фаз, расширения, поворота, фидерные и переходные;

узлыответвления.

Примечание. Термин «шинопровод» неопределяет геометрическую форму, размер и длину проводников.

2.4.Термины и определения, относящиеся кконструктивным элементам НКУ

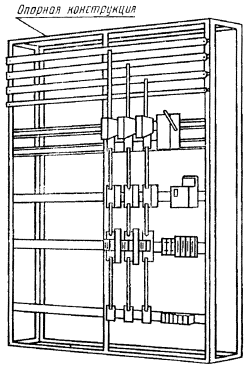

2.4.1. Несущая конструкция (см. черт. С1) - конструкция,являющаяся частью НКУ, предназначенная для установки на ней комплектующихэлементов НКУ и оболочки в случае ее наличия.

2.4.2. Монтажная конструкция (см. черт. С8) -конструкция, используемая в качестве опоры для установки на ней защищенных НКУи не являющаяся частью НКУ.

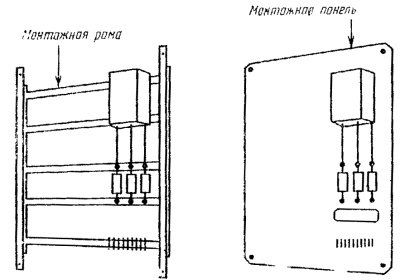

2.4.3. Монтажная панель* (см. черт. С9) -панель, служащая для размещения комплектующих элементов и предназначенная дляустановки в НКУ.

2.4.4. Монтажная рама* (см. черт. С9) - рама,служащая для размещения комплектующих элементов и предназначенная для установкив НКУ.

*Если эти конструктивные элементы содержат аппаратуру, то они могутрассматриваться как отдельные самостоятельные НКУ.

2.4.5. Оболочка - часть НКУ, обеспечивающаязащиту оборудования от внешних воздействий, а также защиту от прямого доступасо всех сторон не менее IР2Х.

2.4.6. Элемент оболочки - часть внешнейоболочки НКУ.

2.4.7. Дверь - поворачиваемый или сдвигаемыйэлемент оболочки.

2.4.8. Съемный элемент оболочки - элементоболочки, предназначенный для закрывания проема во внешней оболочке, которыйможет быть снят для выполнения определенных операций и обслуживания.

2.4.9. Заглушка - часть НКУ, обычно ящичноготипа (см. п. 2.3.3.4.),которую используют для закрывания проема во внешней оболочке, прикрепляемаявинтами или другими средствами. После ввода оборудования в эксплуатациюзаглушка обычно не снимается.

Примечание. Заглушка может быть снабженакабельными вводами.

2.4.10. Перегородка - часть оболочки защищенногоотсека, отделяющая один отсек от другого.

2.4.11. Ограждение - элемент, обеспечивающийзащиту от прямого контакта в любом направлении (минимум IР2Х) и отэлектрической дуги, возникающей при срабатывании коммутационных аппаратов илидругих подобных устройств.

2.4.12. Препятствие - элемент, предотвращающийслучайные контакты с частями, находящимися под напряжением, но непрепятствующий обслуживанию.

2.4.13. Заслонка - элемент, который можетперемещаться: из положения, позволяющего осуществлять соединение контактовсъемных или выдвижных частей с неподвижными контактами, в положение, прикотором он становится частью элемента оболочки или перегородки, ограждающейнеподвижные контакты.

2.4.14. Кабельный ввод - элемент конструкции,снабженный отверстиями, обеспечивающими ввод кабелей в НКУ.

Примечание. Кабельный ввод можетодновременно служить для заделки конца кабеля.

2.5. Термины и определения, относящиеся к условиямустановки НКУ

2.5.1.НКУ для внутренней установки - НКУ,предназначенное для эксплуатации внутри помещений, соответствующее требованиямп. 6.1.

2.5.2.НКУ для наружной установки - НКУ,предназначенное для эксплуатации вне помещений, соответствующее требованиям п. 6.1.

2.5.3.НКУ стационарное - НКУ, закрепленноена место установки, например, на полу или на стене, и эксплуатируемое в такомположении.

2.5.4.НКУ передвижное - НКУ, которое можетбыть перемещено в процессе эксплуатации.

2.6. Термины и определения, касающиеся защитных мер отпоражения электрическим током

2.6.1. Токоведущая часть - любой проводник илитокопроводящая часть, которые при нормальной эксплуатации находятся поднапряжением, включая и нейтральный провод, если он не является защитнымзаземленным проводником.

Примечание. Этот термин необязательнопредполагает опасность поражения электрическим током.

2.6.2. Нетоковедущая часть - токопроводящаячасть электрического оборудования, доступная непосредственному прикосновению,которая обычно не находится под напряжением, но может оказаться под напряжениемв случае повреждения.

2.6.3. Защитный проводник (РЕ) - проводник,необходимость которого определена мерами защиты от поражения электрическимтоком, для электрического соединения со следующими частями:

открытымитокопроводящими частями;

токопроводящимичастями, которые не являются непосредственными частями НКУ;

с основнойклеммой заземления;

заземленнымэлектродом;

заземленнойточкой источника питания или искусственной нейтралью.

2.6.4. Нейтральный проводник (N) -проводник, соединенный с нейтральной точкой сети, и который может бытьиспользован для передачи электрической энергии.

2.6.5. Защитный нейтральный проводник (PEN) - заземленныйпроводник, обеспечивающий выполнение функции защитного и нейтральногопроводников.

2.6.6. Аварийный ток - ток, возникающий врезультате пробоя или перекрытия изоляции.

2.6.7. Ток замыкания на землю - аварийный ток,проходящий через место замыкания на землю.

2.6.8.Защита от прямого прикосновения ктоковедущим частям - предотвращение опасного контакта персонала с частями,находящимися под напряжением.

2.6.9.Защита от непрямого прикосновения ктоковедущим частям - предотвращение опасного контакта персонала снетоковедущими частями, которые в аварийном режиме могут оказаться поднапряжением.

2.7. Проходы внутри НКУ

2.7.1.Оперативный проход - пространство,которое использует оператор для наблюдения за работой НКУ.

2.7.2.Проход для технического обслуживания- пространство, работа в котором разрешена только квалифицированному персоналудля обслуживания установленного оборудования.

2.8. Термины и определения, относящиеся к воздействиямна электронное оборудование

2.8.1. Экранирование - применение оболочек длязащиты проводников или оборудования от воздействия на них помех, в особенностиэлектромагнитного излучения от других проводников или оборудования.

3. КЛАССИФИКАЦИЯНКУ

НКУклассифицируют по следующим признакам:

виду конструкции(п. 2.3);

месту установки(пп. 2.5.1и 2.5.2);

возможностиперемещения (пп. 2.5.3 и 2.5.4);

степени защиты(п. 7.2.1);

по видуэкранирования;

способуустановки составных частей НКУ, например, стационарные или съемные части (пп. 7.6.3 и7.6.4);

мерам защитыобслуживающего персонала (п. 7.4).

4. ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ НКУ

4.1. Номинальные напряжения

НКУхарактеризуют следующими номинальными напряжениями его различных цепей:

4.1.1. Номинальноерабочее напряжение (цепи НКУ)

Номинальноерабочее напряжение (U_e) цепи НКУ есть значение напряжения, которое в сочетании с номинальнымтоком этой цепи определяет основной параметр цепи НКУ.

Для многофазныхцепей оно является напряжением между фазами.

Примечание. Стандартные значенияноминальных напряжений цепей управления устанавливаются стандартами накомплектующие элементы.

ИзготовительНКУ должен устанавливать пределы напряжения, необходимые для нормальногофункционирования главной и вспомогательных цепей. В любом случае, в условияхноминальной нагрузки комплектующих элементов, напряжение цепей управления на ихзажимах должно находиться в пределах, указанных в соответствующих стандартахМЭК.

4.1.2.Номинальное напряжение изоляции (цепи НКУ)

Номинальноенапряжение изоляции (U_i) цепи НКУ есть значение напряжения, которое характеризует конструкциюНКУ и в соответствии с которым проводят испытания диэлектрических свойств,проверяют зазоры и расстояния путей утечки.

Максимальноеноминальное рабочее напряжение любой цепи НКУ не должно превышать егономинального напряжения изоляции. Предлагается, что рабочее напряжение любойцепи НКУ не должно даже временно превышать 110 % номинального напряженияизоляции этой цепи.

Примечания:

1. Стандартные значения номинального напряжения изоляции главных цепейнаходятся в стадии рассмотрения.

2. Для однофазных цепей с изолированной нейтралью и заземленнымиоткрытыми токопроводящими частями (IT) (см. МЭК 364-3),напряжение изоляции должно быть по меньшей мере равно напряжению между фазамиисточника питания.

4.2.Номинальный ток (цепи НКУ)

Номинальный токцепи НКУ устанавливает изготовитель с учетом значений токов комплектующихэлементов НКУ, их расположения иназначения. При проведении испытаний в соответствии с п. 8.2.1действие тока не должно приводить к повышению температуры частей НКУ вышепредельных значений, установленные в п. 7.3 (табл. 3).

Примечание. Так как значения токовопределяются множеством факторов, стандартизировать их значения непредставляется возможным.

4.3. Номинальный кратковременно выдерживаемыйток (цепи НКУ)

Номинальнымкратковременно выдерживаемым током цепи НКУ является действующее значение тока,которое данная цепь может выдержать в течение установленного короткого временипри условии проведения испытаний в соответствии с п. 8.2.3. Если другое неустановлено, то это время принимают равным 1 с.

Примечание. Если время меньше 1 с, тодолжны быть установлены как значение кратковременно выдерживаемого тока, так ивремя его действия, например 20 кА, 0,2 с.

4.4. Номинальный ударный ток (цепи НКУ)

Номинальнымударным током цепи НКУ является значение ударного тока, которое данная цепьможет выдержать при условиях проведения испытаний в соответствии с п. 8.2.3(см. также п. 7.5.3).

4.5.Номинальный ожидаемый ток короткогозамыкания (цепи НКУ)

Номинальныможидаемым током короткого замыкания цепи НКУ является действующее значениеэтого тока, которое может быть выдержано цепью НКУ в течение определенноговремени при условиях проведения испытаний в соответствии с п. 8.2.3. Еслидругое не установлено, то это время принимают равным 1 с.

4.6.Номинальный условный ток короткогозамыкания (цепи НКУ)

Номинальнымусловным током короткого замыкания цепи НКУ является значение ожидаемого тока,которое эта цепь, защищенная токоограничивающим коммутационным аппаратом, можетвыдержать в течение времени срабатывания этого аппарата при условиях проведенияиспытаний в соответствии с п. 8.2.3 (см. также п. 7.5.2).

Примечание. В цепях переменного токазначением тока является действующее значение составляющей переменного тока.

4.7.Номинальный ток короткого замыкания,вызывающий плавление предохранителя (в цепи НКУ)

Номинальнымтоком короткого замыкания, вызывающим плавление предохранителя, являетсяноминальный условный ток короткого замыкания цепи НКУ, в которой в качестветокоограничивающего аппарата установлен плавкий предохранитель.

4.8. Номинальный коэффициент одновременности

Номинальныйкоэффициентом одновременности НКУ или части НКУ, имеющей несколько главныхцепей (например, в секции или подсекции), является отношение наибольшей суммыдопустимых токов всех одновременно действующих токов главных цепей, взятых влюбой момент времени, к сумме номинальных токов всех главных цепей НКУ илиотдельной части НКУ.

Еслиизготовителем установлен номинальный коэффициент одновременности, этоткоэффициент должен быть учтен при проведении испытаний на превышениетемпературы в соответствии с п. 8.2.1.

Примечание. При отсутствии данных одействительных токах могут быть использованы рекомендуемые значения, приведенныев табл. 1.

Таблица 1

Еслидругое не установлено, то для частично испытываемых НКУ коэффициент одновременностипринимают 1,0.

4.9. Номинальная частота

Номинальнойчастотой НКУ является значение частоты, на которое НКУ рассчитано и котороесоответствует условиям его работы.

Если цепиНКУ рассчитаны на несколько различных частот, то должны быть указаны номинальныечастоты каждой цепи.

Примечание.Значение частоты должно находиться в пределах, установленных в соответствующихстандартах МЭК для входящих в НКУ комплектующих элементов. Если изготовителемНКУ не установлено другое, предельными значениями частоты считают 98 и 102 %номинальных значений.

5. СВЕДЕНИЯ,ПРЕДСТАВЛЯЕМЫЕ ОБ НКУ

Изготовительдолжен представлять указанную ниже информацию; данные, которые не могут бытьприведены на паспортных табличках, должны быть представлены любым другимспособом.

5.1. Паспортная табличка

Каждое НКУ должно иметь однуили более табличек со стойкой маркировкой, которые размещают так, чтобы онихорошо видны и удобочитаемы после установки НКУ.

Данные,указанные в подпунктах а) и b), должны быть приведены напаспортной табличке.

Данные,указанные в подпунктах с) - q), относящиеся к конкретномуНКУ, могут быть приведены либо на паспортной табличке, либо в соответствующихдокументах, схемах, либо в информационных листках изготовителя или каталогах.

а) Наименованиепредприятия-изготовителя или товарный знак.

Примечание. Монтажник, осуществляющийокончательную сборку НКУ, рассматривается как изготовитель НКУ (см. примечание2 п. 2.1.1).

b) Обозначение типа, условного номера или другого знака, позволяющихполучить необходимую информацию изготовителя.

с) МЭК 439-1.

d) Род тока (для переменного тока и частота).

e) Номинальноерабочее напряжение (п. 4.1.1).

f) Номинальное напряжение изоляции (п. 4.1.2).

g) Номинальное напряжение вспомогательных цепей, если таковые имеются.

h) Предельные отклонения режимов работы (п. 4).

i) Номинальный ток каждой цепи, если таковой можно привести (п. 4.2).

k) Прочность при коротких замыканиях (п. 7.5.2).

l) Степень защиты (п. 7.2.1).

m) Меры, применяемые для защиты обслуживающего персонала (п. 7.4).

n) Условия эксплуатации при установке внутри помещения или снаружи, илипри особых условиях, если они отличаются отуказанных в п. 6.1.

о) Вид системызаземления, которая была принята при проектировании НКУ.

р) Размеры(черт. С3и С4), приводимые в следующейпоследовательности: высота, ширина (или длина), глубина (для ЧИ НКУ не приводят).

q) Масса (для ЧИ НКУ не приводят).

5.2. Маркировка

Внутри НКУдолжна быть обеспечена различимость отдельных цепей и их защитных устройств.

Маркировкаустановленной в НКУ аппаратуры должна совпадать с обозначениями схемысоединений, которая может прилагаться к НКУ.

5.3. Инструкция по монтажу, эксплуатации итехническому обслуживанию

Изготовительдолжен указывать в своих документах или каталогах условия монтажа, эксплуатациии технического обслуживания НКУ и установленных в нем комплектующих элементов.

В необходимыхслучаях в инструкциях по транспортировке, монтажу и эксплуатации НКУ указываютмеры, имеющие особо важное значение для правильной установки, ввода вэксплуатацию НКУ и его эксплуатации.

Принеобходимости, в упомянутых выше документах могут указываться рекомендации пообъему, частоте и виду профилактических работ.

Еслиустройство установленного в НКУ аппарата не дает представления о егоэлектрической схеме, то на такой аппарат должна быть представленадополнительная информация, например схема соединений или таблица.

6. УСЛОВИЯЭКСПЛУАТАЦИИ

6.1. Нормальные условия эксплуатации

НКУ,соответствующие требованиям настоящего стандарта, должны эксплуатироваться вуказанных ниже условиях.

Примечание. Если применены комплектующиеэлементы, например, реле, электронное оборудование, которые не предназначеныдля эксплуатации в этих условиях, то должны быть приняты меры, обеспечивающиеих надежную работу (см. п. 7.6.2.4, второй абзац).

6.1.1. Температура окружающего воздуха

6.1.1.1. Температура окружающего воздуха приустановке внутри помещений

Температураокружающего воздуха должна быть не более 40 °С, а средняя температура за24 ч - не более 35 °С.

Нижний пределтемпературы окружающего воздуха - минус 5 °С.

6.1.1.2.Температура окружающего воздуха принаружной установке

Температураокружающего воздуха не должна быть более 40 °С, а средняя температура за24 ч - не более 35 °С.

Нижний предел температурыокружающего воздуха:

минус 25 °С - для умеренного климата,

минус 50 °С - для арктического климата.

Примечание. Эксплуатация НКУ в условияхарктического климата может быть оговорена специальным соглашением - междуизготовителем и потребителем.

6.1.2. Атмосферные условия

6.1.2.1. Атмосферные условия при установке внутрипомещений

Воздух долженбыть чистым, относительная влажность его не должна превышать 50 % примаксимальной температуре 40 °С. При более низкихтемпературах допускается более высокая влажность, например, 90 % при 20 °С. Следует учитывать возможность образованияконденсата при изменении температуры.

6.1.2.2. Атмосферные условия при наружной установке

Относительнаявлажность может достигать 100 % при максимальной температуре 25 °С.

6.1.3.Высота над уровнем моря

Высота надуровнем моря мест установки не должна превышать 2000 м.

Примечание. В случае использованияэлектронных устройств на высоте над уровнем моря св. 1000 м, необходимоучитывать снижение диэлектрической прочности изоляции и охлаждающего действиявоздуха. Предназначенные для работы в этих условиях электронные устройствапроектируют и эксплуатируют в соответствии с соглашением между изготовителем ипотребителем.

6.2.Особые условия эксплуатации

При эксплуатацииНКУ в особых нижеперечисленных условиях эти условия должны быть оговореныспециальным соглашением между изготовителем и потребителем. Потребитель долженинформировать изготовителя о наличии особых условий эксплуатации.

Примерыособых условий эксплуатации:

6.2.1. Значениятемпературы, относительной влажности и/или высоты над уровнем моря,отличающихся от значений, указанных в п. 6.1.

6.2.2. Областиприменения, в которых изменения температуры и/или давления воздуха происходят стакой скоростью, что внутри НКУ образуется значительная конденсация.

6.2.3. Сильноезагрязнение воздуха пылью, наличие дыма, коррозийных или радиоактивных частиц,испарений или соли.

6.2.4.Воздействие сильных электрических или магнитных полей.

6.2.5. Воздействиечрезмерно высоких температур, вызываемых, например, солнечным излучением или отисточников с большим тепловым излучением.

6.2.6.Образование плесени или нападение мелких живых существ.

6.2.7. Установкав пожаро- или взрывоопасных помещениях.

6.2.8.Воздействие сильной вибрации или ударов.

6.2.9. Установкакомплектующих элементов, например, оборудования, встраиваемого в машины или внишу в стене, в условиях снижения допустимых токовых нагрузок или отключающейспособности.

6.2.10.Между потребителем и изготовителем должно быть принято соглашение о мерах поустранению влияния электрических и радиационных помех.

6.3. Условия транспортирования, хранения иустановки

6.3.1.Если условия транспортирования, хранения и монтажа, например, температура ивлажность, отличаются от условий, указанных в п. 6.1, то между изготовителем ипотребителем должно быть принято специальное соглашение.

Если другое неустановлено, то нормированная температура при транспортировании и хранениидолжна быть от минус 25 до плюс 55 °С, а на короткий период, непревышающий 24 ч, - не выше плюс 70 °С.

Оборудование,которое в нерабочем состоянии было подвержено действию экстремальныхтемператур, не должно иметь неисправимых повреждений и должно нормальноработать в установленных условиях эксплуатации.

7. КОНСТРУКТИВНОЕИСПОЛНЕНИЕ

7.1. Механическая часть конструкции

7.1.1. Общие положения

НКУ должныизготавливаться из материалов, способных выдержать механические, электрическиеи тепловые нагрузки, а также воздействия влажности, которые обычно имеют местопри нормальных условиях эксплуатации.

Защита откоррозии должна обеспечиваться нанесением на незащищенную поверхностьспециальных материалов или защитных покрытий. При этом должны учитываться условияэксплуатации и технического обслуживания.

Оболочки иперегородки должны иметь достаточную механическую прочность и выдерживатьнагрузки, которым они могут подвергаться в нормальных условиях эксплуатации.

Аппаратура ипроводники должны располагаться в НКУ так, чтобы облегчалось их техническоеобслуживание и эксплуатация и одновременно обеспечивалась необходимаябезопасность персонала.

7.1.2.Зазоры, длины путей утечки и изоляционныепромежутки*

*Приведены в МЭК 664, находящейся в стадии рассмотрения. Это может оказатьвлияние также на пп. 4, 5 и 8.

7.1.2.1.Зазоры и длины путей утечки

Аппараты,являющиеся частью НКУ, должны находиться на расстояниях, указанных втехнических условиях на эти аппараты, и эти расстояния должны сохраняться принормальных условиях эксплуатации.

При установкеаппаратов в НКУ должны быть выдержаны заданные для них зазоры и пути утечки сучетом условий обслуживания.

Дляоголенных проводников и зажимов, находящихся под напряжением (например, шин,соединений между аппаратами, кафельных наконечников), зазоры и пути утечкидолжны приниматься в соответствии с теми значениями, которые установлены дляаппаратов, с которыми они непосредственно соединены.

Нарушениянормальных условий, например, короткие замыкания, не должны вызывать постоянныеуменьшения расстояний между шинами и/или соединениями (за исключениемкабельных) до значений, меньших установленных для аппаратов, с которыми онинепосредственно соединены (см.также п. 8.2.2.2).

7.1.2.2.Изоляционные промежутки

В функциональныхвыдвижных блоках должны быть обеспечены по крайней мере наименьшие воздушныезазоры и длины путей утечки, величины которых установлены в техническихусловиях на разъединители*, и при этом должен учитываться допустимый изнострущихся частей.

*См. МЭК408.

7.1.3. Зажимы для внешних проводников

7.1.3.1.Изготовитель должен представлять сведения о пригодности зажимов дляподсоединения к ним медных или алюминиевых проводников либо тех и других.Конструкция зажимов должна допускать присоединение внешних проводников любымиспособами (винтами, соединителями и т.д.), которые гарантируют необходимоеконтактное нажатие, соответствующее номинальному току и прочности аппаратуры ицепей при коротком замыкании.

7.1.3.2.Зажимы должны обеспечивать присоединение проводников и кабелей с медной жилойот самых малых до самых больших сечений для соответствующих номинальных токов(см. приложение А), если другое не установлено соглашением между изготовителем ипотребителем. При использовании проводников с алюминиевой жилой зажимы, какправило, должны обеспечивать присоединение максимальных значений их сечений,указанных в графе с таблицы А1 приложения А.

Для случаев,когда выбранное максимальное сечение проводника с алюминиевой жилой несоответствует значению тока цепи, при необходимости между изготовителем ипотребителем может быть заключено соглашение о присоединении проводника салюминиевой жилой большего сечения.

Таблица А1приложения Анеприменима при выборе сечений внешних проводников слаботочных электронныхцепей, ток которых не превышает 1А и напряжение постоянного или переменного токаменее 50 В (см. примечание 2 приложения А).

7.1.3.3. Места,предназначенные для подсоединения внешних проводников с жилами изрекомендованного материала или многожильных кабелей, должны быть удобны для разделкии подсоединения к зажимам.

Проводникине должны испытывать механических нагрузок, приводящих к сокращению их срокаслужбы.

7.1.3.4.Если другое не предусматривалось соглашением между изготовителем ипотребителем, то в трехфазных цепях с нейтралью зажимы для нейтральногопроводника должны допускать подсоединение проводников с медной жилой сечением,равным:

при сечениифазного провода более 16 мм² - половине токопроводящей способностифазного провода, но не менее 16 мм;

при сечениифазного провода меньше или равным 16 мм² - полной токопроводящейспособности фазного провода.

Примечания:

1. Для проводников с немедными жилами, сечения которых следует выбирать сучетом эквивалентности их проводимости, допускается применение зажимов большихразмеров.

2. В некоторых случаях, когда ток нейтрального проводника может достигатьвысоких значений, например, в больших люминесцентных осветительных установках,может возникнуть необходимость в применении нейтрального проводника той жетокопроводящей способности, что и фазные провода. Применение такогонейтрального проводника должно быть согласовано изготовителем и потребителем.

7.1.3.5.Если используют соединительные зажимы для подсоединения входящего и отходящегонейтрального, защитного или защитного нейтрального (РЕ) проводников, то онидолжны располагаться в непосредственной близости от соответствующих зажимовфазных проводников.

7.1.3.6.Отверстия в кабельных вводах, заглушках и тому подобных элементах должнывыполняться так, чтобы при правильной прокладке кабелей обеспечивалисьустановленные меры защиты от прикосновения к токоведущим частям и не нарушаласьстепень защиты оболочки. Этого достигают правильным выбором устройств ввода иих применением в соответствии с указаниями изготовителя.

7.1.3.7.Обозначение зажимов

Обозначениезажимов должно соответствовать МЭК 445.

7.2. Оболочка и степень защиты

7.2.1.Степень защиты

7.2.1.1.Степень защиты НКУ от прикосновения к токоведущим частям, попадания твердыхпосторонних тел и жидкости обозначают в соответствии с МЭК 529 .

Для НКУ,предназначенных для эксплуатации внутри помещений и не требующих защиты отпроникновения воды, рекомендуются степени защиты: IР00, IР2Х, IР3Х, IР4Х, IР5Х.

Если требуетсязащита от проникновения воды, то степень защиты устанавливают согласно табл. 2.

Таблица 2

Предпочтительные значениястепеней защиты

7.2.1.2.Для НКУ, эксплуатируемых внепомещений без дополнительной защиты, вторая цифра в обозначении степени защитыдолжна быть не менее 3.

Примечание. В качестве дополнительнойзащиты НКУ, предназначенных для эксплуатации в таких условиях, могут бытьиспользованы навесы или аналогичные устройства.

7.2.1.3. Еслинет других требований, то степень защиты, указанная изготовителем, относится кНКУ в целом, при условии, что установку проводят по инструкции изготовителя(см. также п. 7.1.3.6), производя, например, заделывание,при необходимости, открытой монтажной поверхности, на которой устанавливаютНКУ.

7.2.1.4. Еслистепень защиты отдельных частей НКУ, например, оперативной поверхности,отличается от степени защиты всего НКУ, то изготовитель должен указать степеньзащиты этой части отдельно. Например, IР00, оперативная поверхностьIР20.

7.2.1.5.Для ЧИ НКУ степень защиты не устанавливают за исключением случаев, когда онаможет быть определена путем проведения соответствующих испытаний или проверкойв соответствии с МЭК 529 , или использованием оболочек, прошедших испытания у изготовителя.

7.2.2. Меры по защите от влажности окружающего воздуха

Для НКУ наружнойустановки и защищенных НКУ, устанавливаемых в помещениях и предназначенных дляэксплуатации в местах с высокой влажностью и перепадами температуры в широкихпределах, должны быть приняты специальные меры (вентиляция и/или внутреннийподогрев) с целью предотвращения чрезмерной конденсации влаги внутри НКУ. Приэтом должна соблюдаться степень защиты (для встроенных аппаратов, см. п. 7.6.2.4).

7.3.Превышение температуры

При проведениииспытаний согласно п. 8.2.1 значения температуры нагрева для НКУ недолжны превышать предельных значений температуры, приведенных ниже в табл. 3.

Примечание.Температура нагрева элемента или детали представляет собой разность междутемпературой данного элемента или данной детали, измеренной в соответствии стребованиями п. 8.2.1.5, и температурой окружающего воздухаснаружи НКУ.

Таблица 3

Предельные значениятемпературы нагрева

* Термин «встроенные комплектующие элементы» означает:

обычную коммутационную и управляющую аппаратуру;

электронные блоки (например, выпрямительный мост, печатная схема);

части оборудования (например, регулятор, стабилизированный источникпитания, операционный усилитель).

** Предельное значение температуры нагрева 70 °С основано на результатахиспытаний, проводимых в соответствии с п. 8.2.1. НКУ, эксплуатируемое ииспытываемое в конкретных условиях эксплуатации, может иметь соединения тип,характер и расположение которых не будут такими, какие были приняты припроведении испытаний, и в результате температура нагрева зажимов может иметьзначение, которое необходимо принять.

*** Для органов ручного управления внутри НКУ, доступ к которым возможентолько после открывания НКУ и которыми редко пользуются, допускается болеевысокая температура нагрева; например, рукоятки аварийного отключения,рукоятки, предназначенные для выдвижения блоков.

*⁴ Если нет других указаний относительно оболочки и ееэлементов, к которым имеется открытый доступ, но которых нет необходимостикасаться во время нормальной эксплуатации, то допускается принимать предельныезначения температуры нагрева на 10 К выше установленной.

*⁵ Это позволяет проявлять определенную гибкость в отношенииоборудования (например, электронных устройств), у которого предельные значениятемпературы нагрева отличаются от обычных предельных значений для аппаратуры.

7.4. Защитаот поражения электрическим током

Приводимые нижетребования имеют целью обеспечение необходимых мер защиты при включении НКУ всистему, соответствующую заданным техническим условиям.

Общепринятыемеры защиты указаны в МЭК 364-4-4.

Меры защиты,учитывающие специфические требования имеющие для НКУ особое значение, приведеныниже.

7.4.1. Защита от прямого и непрямого прикосновения ктоковедущим частям

7.4.1.1.Защита безопасным сверхнизким напряжением

См. МЭК364-4-41, п. 411.1.

7.4.2.Защита от прямого прикосновения ктоковедущим частям (п. 2.6.8).

Защита отпрямого прикосновения к токоведущим частям может быть достигнута либо принятиемсоответствующих конструктивных мер в самом НКУ, либо дополнительных мер впроцессе установки в соответствии с указаниями предприятия-изготовителя.

Примеромдополнительных мер является установка открытого НКУ в месте, доступном толькоквалифицированному персоналу.

Из приведенныхниже мер защиты может быть выбрана одна или несколько с учетом требований,изложенных ниже, что должно быть согласовано между изготовителем ипотребителем.

Примечание. Информация, приводимая вкаталогах предприятия-изготовителя, может быть использована вместо такогосоглашения.

7.4.2.1. Защита изоляцией токоведущих частей

Токоведущиечасти должны быть полностью покрыты изоляцией, снять которую можно толькоразрушив ее.

Эта изоляциядолжна изготавливаться из материалов, способных длительно выдерживатьмеханические, электрические и тепловые нагрузки, которым они подвергаются впроцессе эксплуатации.

Примечание. Примером могут служить кабели иэлектрические детали, покрытые изоляцией.

Покрытия излака, эмали и аналогичных материалов не обеспечивают требуемой изоляции позащите от поражения электрическим током при нормальной эксплуатации.

7.4.2.2. Защита с помощью ограждений и оболочек

Должнывыполняться следующие требования.

7.4.2.2.1.Все наружные поверхности должны иметь степень защиты не менее IР2Х. Расстояние между механическими средствами, предусмотренными длязащиты, и токоведущими частями, находящимися под напряжением, для которых онипредусмотрены, должно быть не менее значений, установленных для зазоров и длинпутей утечки в п. 7.1.2, за исключением случаев, когда механические средства выполнены изизоляционного материала.

7.4.2.2.2. Все ограждения и оболочкидолжны быть прочно закреплены на местах. В зависимости от их вида, размеров ирасположения они должны обладать достаточной прочностью и надежностью, чтобывыдерживать напряжения и нагрузки, которые могут иметь место при нормальнойэксплуатации, причем это должно происходить без уменьшения зазоров согласно п. 7.4.2.2.1.

7.4.2.2.3.Там, где необходимо снять ограждения, оболочки или их элементы (двери, кожухи,заглушки и т.п.), это должно осуществляться в соответствии с одним из следующихтребований:

а) снятие,открывание или выдвижение должно выполняться специальным ключом илиинструментом;

b) все части, находящиеся под напряжением, до которых можно случайнодотронуться после того, как дверь открыта, должны отключаться перед открываниемдвери.

Например

Посредствомблокировки двери/дверей с помощью выключателя таким образом, что их можнооткрыть только в случае, если выключатель будет разомкнут и при этом не можетбыть переведен в замкнутое состояние, пока дверь открыта, за исключениемслучая, когда блокировка снята или применен специальный инструмент.

Если для работынеобходимо, чтобы НКУ имело устройство, позволяющее специальному персоналуполучать доступ к частям под напряжением, то блокировка должна автоматическивосстанавливаться после закрывания двери или дверей;

с) НКУ должноиметь внутреннее ограждение или заслонку, защищающие токоведущие части,находящиеся под напряжением, от случайного прикосновения при открытой двери.Это ограждение или заслонка должны отвечать требованиям, указанным в пп. 7.4.2.2.1(за исключением подпункта d) и 7.4.2.2.2. Ограждение или заслонка должны бытьпрочно закреплены на месте или перемещаться на свое место в момент открываниядвери. Должна быть исключена возможность снятия этих препятствий без примененияключа или другого специального инструмента.

Принеобходимости используют предупреждающие таблички;

d) если кчастям, расположенным за ограждениями и в оболочках, нужно при проведениинекоторых операций дотрагиваться руками (например, при замене лампочки илиплавкой вставки), то снятие, открывание или выдвижение их без применения ключа,специального инструмента, а также без снятия напряжения возможно только привыполнении следующих условий:

за ограждающимбарьером или оболочкой должно быть предусмотрено второе ограждение,предотвращающее случайное прикосновение обслуживающего персонала к токоведущимчастям, не защищенным другими средствами. Однако это ограждение не должнопрепятствовать доступу обслуживающего персонала к токоведущим частям. Снять этоограждение можно только с помощью ключа или специального инструмента;

токоведущиечасти, которые соответствуют условиям безопасного напряжения, можно незакрывать.

7.4.2.3.Защита созданием препятствий

Эту меруприменяют в открытых НКУ, см. МЭК364-4-41, п. 412.3.

7.4.3.Защита от непрямого прикосновения ктоковедущим частям (см. п. 2.6.9).

Потребительобязан указывать защитные меры, применяемые им на оборудовании, для которогопредназначено НКУ. В частности при этом должны выполняться требования МЭК364-4-41 по защите этого оборудования в целом от непрямого прикосновения ктоковедущим частям, например, с помощью проводников.

7.4.3.1.Защита с помощью цепей защиты

Цепь защитыв НКУ состоит из отдельного защитного проводника или из токопроводящихконструктивных частей, или из того и другого вместе. Она обеспечивает защиту отпоследствий аварии:

внутри НКУ;

во внешнихцепях, питаемых от НКУ.

В следующих нижепунктах приведены требования, которые должны при этом выполняться.

7.4.3.1.1.Конструкция НКУ должна обеспечивать непрерывность электрической цепи междуоткрытыми токопроводящими частями НКУ (п. 7.4.3.1.5) и между этими частями ицепями защиты установки (п. 7.4.3.1.6).

В ЧИ НКУ, вкоторых не применены устройства, прошедшие типовые испытания, или если не нужнапроверка на стойкость к коротким замыканиям в соответствии с пп. 8.2.3.1.1- 8.2.3.1.3,допускается использовать отдельный защитный провод для цепи защиты, который бырасполагался по отношению к шинопроводу таким образом, чтобы можно былопренебречь действием электродинамических усилий.

7.4.3.1.2.Некоторые открытые нетоковедущие части НКУ не представляют опасности, так какони:

недоступны дляприкосновения на больших площадях или исключена возможность схватить их руками;

имеют малыеразмеры (приблизительно 50´50 мм) или расположены такимобразом, что любой контакт с частями, находящимися под напряжением, исключен.

Эти части ненуждаются в подсоединении к цепям защиты. Это относится к винтам, заклепкам,паспортным табличкам, а также к электромагнитам контакторов или реле, магнитнымсердечникам трансформаторов (за исключением того случая, когда они имеютприсоединительные зажимы или защитный проводник), некоторым деталям размыкающихмеханизмов и подобных элементов независимо от их размеров.

7.4.3.1.3.Средства ручного управления (рукоятки, маховички и т.д.) должны иметь:

надежное ипостоянное электрическое соединение с частями, присоединенными к цепям защиты;

либодополнительную изоляцию, изолирующую их от других токопроводящих частей НКУ.Эта изоляция должна соответствовать как минимум максимальному напряжениюизоляции для данного оборудования.

Рекомендуетсядетали ручного управления, которые обычно во время работы захватывают рукой,изготавливать из изоляционных материалов или покрывать изоляционнымиматериалами с учетом максимального напряжения изоляции для данногооборудования.

7.4.3.1.4.Металлические детали, покрытые слоем лака или эмали, не считают надежноизолированными и удовлетворяющими этим требованиям.

7.4.3.1.5.Непрерывность цепей защиты должна гарантироваться надежными соединенияминепосредственно или с помощью защитных проводников:

а) когда частьНКУ вынимают из оболочки,например, для очередной профилактики, цепи защиты для остальной части НКУ недолжны разрываться.

Средства,применяемые для сборки различных металлических частей НКУ, считают достаточнымидля сохранения непрерывности цепей защиты, если принятые меры предосторожностигарантируют постоянную хорошую проводимость и пропускную способность,достаточную, чтобы выдержать ток замыкания на землю, который может иметь местов НКУ.

Примечание. Не допускается использоватьгибкие металлорукава в качестве защитных проводников.

b) если съемные и выдвижные части имеют металлические опорныеповерхности, то эти поверхности считают достаточными для обеспечениянепрерывности цепей защиты при условии, что давление, приложенное к ним,достаточно велико. Для гарантирования постоянной хорошей проводимости можетпоявиться необходимость в принятии соответствующих мер безопасности. Цепьзащиты выдвижной части должна оставаться ненарушенной от рабочего положения доиспытательного положения включительно;

с) для дверей,заглушек и подобных деталей обычные металлические винтовые и шарнирныесоединения считают достаточными для обеспечения непрерывности цепи при условии,если на них не закреплено никакой электрической аппаратуры.

Если же надверях, заглушках и подобных деталях закреплены аппараты на напряжение,превышающее пределы безопасного напряжения, то необходимо принятьсоответствующие меры для обеспечения непрерывности цепей защиты. Рекомендуетсяснабжать эти части тщательно закрепленным защитным проводником, поперечное сечениекоторого зависит от максимального поперечного сечения подводящих проводников кустановленной аппаратуре. Эквивалентные электрические соединения, специальноприменяемые для этой цели (скользящий контакт, петли, защищенные от коррозии),также могут считаться удовлетворяющими требованиям защиты;

d) все части цепи защиты внутри НКУ должны быть рассчитаны такимобразом, чтобы они могли выдерживать максимальные электрические, тепловые идинамические нагрузки, которые возможны на месте установки НКУ;

е) если оболочкуНКУ используют как часть цепи защиты, то площадь поперечного сечения этойоболочки должна быть по крайней мере электрически эквивалентна минимальнойплощади поперечного сечения защитного проводника, указанного в п. 7.4.3.1.7;

f) если непрерывность цепи может быть прервана с помощью соединителейили штепсельных разъемов, то цепь защиты должна прерываться только послеразмыкания проводников, находящихся под напряжением, а восстановлениенепрерывности цепи защиты должно происходить до того, как будут вновь соединеныпроводники, находящиеся под напряжением;

g) в принципе (за исключением случая, упомянутого в подпункте f), цепизащиты внутри НКУ не должны содержать разъединительное устройство (выключатель,контактор и т.д.). Единственными устройствами, которые могут находиться в цепизащитных проводников, являются соединительные перемычки, которые снимают спомощью специального инструмента и доступ к которым открыт только дляобслуживающего персонала (эти перемычки могут использоваться при некоторыхвидах испытаний).

7.4.3.1.6.Зажимы для подсоединения внешних защитных проводников и оболочек кабеля, еслиэто необходимо, должны быть неизолированными и, если нет других указаний,пригодными для присоединения медных проводников. Для каждого вывода защитногопроводника (проводников) должен быть отдельный зажим соответствующих размеров.В случае применения оболочек и проводников из алюминия или его сплавовнеобходимо учитывать опасность электролитической коррозии. В случаеиспользования в НКУ токопроводящих конструкций, оболочек и подобных элементовдолжны быть предусмотрены средства для обеспечения электрической непрерывностимежду открытыми токопроводящими частями (цепь защиты) НКУ и металлическойоболочкой соединительных кабелей (стальная труба, свинцовая оболочка и т.д.).Соединительные устройства, обеспечивающие электрическую непрерывность междуоткрытыми токопроводящими частями и внешними защитными проводниками, не должнывыполнять никакой другой функции.

Примечание. Если металлические части НКУ имеют покрытие, устойчивое кабразивному износу (например, порошкообразное), в частности при установкесальников, необходимо принимать специальные меры.

7.4.3.1.7.Поперечное сечение защитных проводников (РЕ) в НКУ должно определяться одним изследующих методов:

а) сечениезащитного проводника должно быть не менее указанного в табл. 4.

Необходимоприменять проводники стандартных сечений, наиболее приближенных к сечениям, указаннымв табл. 4.

Таблица 4

мм²

Табл. 4 применима в случае, когдазащитные проводники выполнены из того же металла, что и фазные. В противномслучае поперечное сечение следует выбирать таким образом, чтобы обеспечиваласьэлектропроводность, равная приведенной в табл. 4;

b) поперечное сечение защитного проводника должно рассчитываться поформуле, указанной в приложении В, или определяться каким-либо другим способом,например при испытании.

Для выборапоперечного сечения защитных проводников необходимо одновременное выполнениеследующих условий:

1) припроведении испытания согласно п. 8.2.4.2. значение полного сопротивленияповрежденной цепи должно соответствовать сопротивлению, необходимому длясрабатывания защитного устройства;

2) условиясрабатывания защитного электрического аппарата должны быть выбраны такимобразом, чтобы исключить возможность протекания аварийного тока в защитномпроводнике, вызывающего повышение температуры, которое может привести кповреждению этого проводника или нарушению его электрической непрерывности.

7.4.3.1.8. Вслучае, если НКУ содержит конструктивные части, рамы, каркасы, оболочки иподобные детали из токопроводящего материала, изоляция защитного провода отэтих частей не требуется (за исключением требований п. 7.4.3.1.9).

7.4.3.1.9.Проводники, подходящие к некоторым аппаратам защиты, а также проводники, соединяющиеих с отдельным заземляющим электродом, должны быть тщательно изолированы. Этоотносится, например, к устройствам обнаружения повреждений, чувствительным кнапряжению, а также может относиться к заземлению нейтрали трансформатора.

Примечание. Следует обращать особоевнимание на соблюдение мер безопасности при выполнении требований, касающихсяперечисленных устройств.

7.4.3.2. Другие меры защиты, не требующие наличияцепей защиты

НКУ могутобеспечивать защиту от непрямого прикосновения к токоведущим частям с помощьюмер, не требующих применения цепей защиты:

защитноеразделение цепей;

полная изоляция.

7.4.3.2.1.Защитное разделение цепей

См. МЭК364-4-41, п. 413.5.

7.4.3.2.2.Полная изоляция*

*Согласно МЭК364-4-41, п. 413.2.1.1 это соответствует материалу класса II, см. МЭК 536(в стадии переработки).

Для защиты отнепрямого прикосновения к токоведущим частям посредством полной изоляциинеобходимо выполнение следующих требований

а) приборы иаппараты должны быть полностью заключены в изоляционный материал. Оболочкадолжна иметь знак , видимый свнешней стороны;

b) оболочкадолжна быть изготовлена из изоляционного материала, способного выдерживатьмеханические, электрические и тепловые нагрузки, которым он может подвергатьсяв нормальных или особых условиях эксплуатации (см. пп. 6.1 и 6.2); материал должен быть такжестойким к старению и воспламенению*;

*Находится в стадии рассмотрения ТК 61 ИСО.

с) проводящиечасти не должны проходить через оболочку, создавая возможность переходааварийного напряжения за ее пределы.

Это означает,например, что металлические части, такие как рукоятки, которые по конструктивным соображениям приходитсяпропускать через оболочку, должны иметь достаточную внутреннюю или внешнююизоляцию;

d) оболочка НКУ, готового к эксплуатации и подсоединенного к источникупитания, должна закрывать токоведущие и нетоковедущие части, а также части,принадлежащие к цепи защиты, таким образом, чтобы к ним нельзя былоприкоснуться. Оболочка должна обеспечивать степень защиты не менее IР4Х**.

**См. МЭК 529.

Если защитныйпроводник, подходящий к аппаратуре со стороны нагрузки, необходимо пропускатьчерез НКУ с изолированными нетоковедущими частями, то для присоединения внешнихзащитных проводников необходимо предусматривать специальные зажимы ссоответствующей маркировкой.

Внутри оболочкизащитный проводник и зажимы для него должны быть изолированы от токоведущих инетоковедущих частей аналогично изоляции токоведущих частей;

е) нетоковедущиечасти внутри НКУ не должны быть соединены с цепью защиты, т.е. они не должныохватываться мерами защиты с применением защитной цепи. Это относится также и квстроенным комплектующим элементам, даже если они имеют зажимы для защитного проводника;

f) если двери или элементы оболочек могут открываться без помощи ключа или инструмента, тонеобходимо предусмотреть ограждения из изоляционного материала, которые должныобеспечивать защиту от случайного контакта не только с доступными токоведущимичастями, но также и с нетоковедущими частями, доступ к которым возможен толькопосле открывания элемента оболочки. Эти ограждения, однако, не должны сниматьсябез помощи специального инструмента.

7.4.4.Снятие электрического заряда

Если НКУсодержит аппаратуру, которая может сохранять опасные электрические заряды послеотключения (конденсаторы и т.д.), то необходимо вывешивать предупредительнуютабличку.

Небольшиеконденсаторы, например, применяемые для гашения дуги, для задержки срабатыванияреле и других целей, не считают опасными.

Примечание. Случайный контакт не считаютопасным, если напряжение, обусловленное статическим зарядом, падает ниже 120 Вв цепи постоянного тока менее чем через 5 с после отключения питания.

7.4.5. Служебныепроходы внутри НКУ оперативные и для технического обслуживания (см. пп. 2.7.1 и2.7.2).

Примечание. Пространства внутри НКУ ширинойдо 1 м не считают служебными проходами.

7.4.5.1. Служебные проходы, отделенные от токоведущихчастей с помощью ограждений, обеспечивающих степень защиты не менее IР2Х

Служебныепроходы оперативные и для технического обслуживания должны иметь минимальныеразмеры (находится в стадии рассмотрения).

7.4.5.2. Служебные проходы, не отделенные отнезащищенных токоведущих частей или отделенные ограждениями со степенью защиты менее IР2Х

Эти служебныепроходы предназначены для обслуживания квалифицированным персоналом.

Этопредполагает, что служебные проходы:

содержатся взапертом состоянии;

открыть их можеттолько определенное лицо;

доступ к нимразрешен только квалифицированному персоналу;

имеют четкиепредупреждающие надписи.

7.4.6.Требования, касающиеся обеспечения доступадля обслуживания квалифицированным персоналом

Доступквалифицированного персонала для обслуживания обеспечивается выполнением одногоили нескольких ниже перечисленных требований в зависимости от соглашения междуизготовителем и потребителем. Эти требования необходимо рассматривать какдополнительные к защитным мерам, указанным в п. 7.4.

Примечание. Это означает, что согласованныетребования вступают в силу, когда лицо, допущенное к работе, получаетнепосредственный доступ к установке, например при помощи инструмента или путемснятия блокировок (см. п. 7.4.2.2.3), когда НКУ или его частинаходятся под напряжением.

7.4.6.1.Требования, касающиеся обеспечениядоступа для проверки и подобных операций

НКУ должнобыть сконструировано и изготовлено таким образом, чтобы по согласованию междуизготовителем и потребителем некоторые операции можно было выполнять в процессеэксплуатации НКУ и под напряжением. К таким операциям относятся:

визуальнаяпроверка:

коммутационныхустройств и другой аппаратуры;

уставок иуказателей реле и размыкающих механизмов;

соединений имаркировки проводов;

регулировка иизменение уставок реле, размыкающих механизмов и электронных приборов;

замена плавкихвставок предохранителей;

заменаиндикаторных ламп;

некоторыеоперации по обнаружению повреждения, например, измерение напряжения и тока спомощью специальных приборов.

7.4.6.2.Требования, касающиеся доступа длятехнического обслуживания

Для того, чтобыв соответствии с соглашением между изготовителем и потребителем наотсоединенной группе или функциональном блоке НКУ можно было производитьтекущее техническое обслуживание при сохранении под напряжением соседних блоковили групп, необходимо принять соответствующие меры. Выбор этих мер, являющихсяпредметом соглашения между изготовителем и потребителем, зависит от условийэксплуатации, частоты профилактических осмотров, компетентности обслуживающегоперсонала, действующих правил установки и т.п. К таким мерам могут относитьсяследующие:

обеспечениедостаточного промежутка между данными функциональным блоком или группой исоседними функциональными блоками или группами. Рекомендуется, чтобы снимаемыедля текущего ремонта части имели, насколько это возможно, сохраняемыекрепления;

использованиезащищенных ограждениями подсекций для каждого функционального блока или группы;

использованиешкафов для каждого функционального блока или группы;

размещениедополнительных средств защиты, поставляемых или рекомендуемых изготовителем.

7.4.6.3.Требования, касающиеся возможностирасширения компоновки НКУ, находящихся под напряжением

Если посогласованию между изготовителем и потребителем требуется обеспечитьфункциональное расширение НКУ при помощи дополнительных блоков или групп ссохранением остальной части НКУ под напряжением, то необходимо выполнитьтребования, указанные в п. 7.4.6.2. Подобные требования также применимыдля ввода и присоединения дополнительных отходящих кабелей при сохранении поднапряжением существующих кабелей.

Присоединениедополнительных блоков к входному источнику питания без снятия напряжения недопускается, за исключением случаев, когда это позволяет конструкция НКУ.

7.5. Защита от короткого замыкания и прочностьпри коротком замыкании

Примечание. В настоящее время требованияэтого пункта применимы главным образом к устройствам переменного тока.Требования к устройствам постоянного тока находятся в стадии рассмотрения.

7.5.1.Общие положения

НКУ должны иметьконструкцию, способную выдерживать тепловые и электродинамические нагрузки,возникающие при значениях токов короткого замыкания, не превышающихустановленных.

Примечание. Нагрузки, возникающиевследствие короткого замыкания, могут быть уменьшены при помощитокоограничивающих устройств (индуктивностей, токоограничивающих плавкихпредохранителей или других токоограничивающих коммутационных устройств).

НКУ должны бытьзащищены от токов короткого замыкания, например, автоматическими выключателями,плавкими предохранителями или тем и другим вместе, которые могут быть частьюНКУ или располагаться за его пределами.

Примечание. Если НКУ предназначены дляиспользования в системах IT*,то аппарат защиты в каждой фазе должен иметь достаточную отключающуюспособность относительно междуфазного напряжения при двухфазном замыкании наземлю.

* См МЭК 364-3.

Потребитель,заказывая НКУ, должен определить условия короткого замыкания на месте егоустановки.

Примечание. Желательно, чтобы в случаеповреждения, ведущего к образованию дуги внутри НКУ, обеспечивалась максимальновозможная степень защиты персонала, хотя главной целью является предупреждениеобразования такой дуги принятием соответствующих мер при проектировании илиограничение длительности горения дуги.

Для ЧИ НКУрекомендуется использовать устройства, прошедшие типовые испытания, например,системы сборных шин, если на них не распространяются исключения пп. 8.2.3.1.1- 8.2.3.1.3.В случаях, когда применение устройств, прошедших типовые испытания, непредставляется возможным, прочность этих частей при коротком замыканиипроверяют путем экстраполяции, исходя из устройств, испытанных в соответствии стиповыми испытаниями.

7.5.2.Сведения, касающиеся прочности при короткомзамыкании

7.5.2.1.Для НКУ, в котором имеется только один блок ввода, изготовитель обязанпредставлять сведения о прочности при коротком замыкании следующим образом:

7.5.2.1.1.Для НКУ с устройством защиты от короткого замыкания, включенным в блок ввода,указанием максимально допустимого значения ожидаемого тока короткого замыканияна зажимах блока ввода. Эта величина не должна превышать номинальные значения(см. пп. 4.3 - 4.7). Коэффициент мощности и пиковые значения должны соответствоватьуказанным в п. 7.5.3.

Если устройствомзащиты от короткого замыкания является плавкий предохранитель, то изготовительобязан указать характеристики плавкой вставки (номинальный ток, отключающуюспособность, ток отключения, I²t ит.д.).

Если используютавтоматический выключатель с расцепителем, имеющим выдержку времени, то можетпотребоваться указание максимальной выдержки времени и значения тока уставки,соответствующих ожидаемому току короткого замыкания.

7.5.2.1.2.Для НКУ, в которых защитное устройство от короткого замыкания не входит в блокввода, прочность при коротком замыкании указывают с помощью следующих способов(одного или нескольких):

а) номинальныйкратковременно выдерживаемый ток (п. 4.3) и номинальный ударный ток(п. 4.4)вместе с соответствующим временем, если оно отличается от 1 с. Отношениепикового значения к действующему должно соответствовать указанному в табл. 5.

Примечание. Дляпериодов времени с максимальным значением до 3 с соотношение междукратковременно выдерживаемым током и соответствующим временем представляетсяформулой

i²t = const

при условии, что пиковое значение не превышает значение номинальногоударного тока;

b) номинальный ожидаемый ток короткого замыкания на зажимах блока ввода НКУ, а также соответствующее время, еслионо отличается от 1 с. Соотношение между пиковым и действующим значением должнобыть таким, как указано в табл. 5;

с) номинальныйусловный ток короткого замыкания (п. 4.6);

d) номинальный ток короткого замыкания, отключаемый плавкимпредохранителем (п. 4.7).

Для подпунктовс) и d) изготовитель обязан указывать характеристики (номинальный ток,отключающая способность, ток отключения, I²t и т.д.) токоограничивающихкоммутационных устройств (например, автоматических выключателей или плавкихпредохранителей), необходимых для защиты НКУ.

Примечание. При замене плавких вставокдолжны использоваться вставки с такими же характеристиками.

7.5.2.2. Для НКУс несколькими блоками ввода, одновременная работа которых маловероятна,прочность при коротком замыкании может указываться для каждого из блоков всоответствии с п. 7.5.2.1.

7.5.2.3.Для НКУ с несколькими блоками ввода, которые могут работать одновременно, атакже для НКУ с одним блоком ввода и одним или несколькими блоками вывода длявращающихся машин большой мощности, могущих повлиять на величину тока короткогозамыкания, должно быть заключено специальное соглашение о величинах ожидаемоготока короткого замыкания в каждом блоке ввода или вывода и на шинах.

7.5.3.Зависимость между пиковыми и действующим изначениями тока короткого замыкания

Пиковое значениетока короткого замыкания (пиковое значение первой волны тока короткогозамыкания, включая постоянную составляющую) для определения электродинамическихусилий, получается умножением действующего значения тока короткого замыкания накоэффициент п. Стандартные значениякоэффициента n и соответствующегокоэффициента мощности даны в табл. 5.

Таблица 5

Примечание. Значения, приведенные в табл. 5,соответствуют большинству случаев применения. В специальных местах, например,вблизи трансформаторов или генераторов, коэффициент мощности может иметь болеенизкие значения; таким образом, максимальное пиковое значение ожидаемого токастанет предельным значением вместо действующего значения тока короткогозамыкания.

7.5.4.Координация устройств защиты от короткогозамыкания

7.5.4.1. Координацияустройств защиты должна являться предметом согласования между потребителем иизготовителем. Вместо такого соглашения можно использовать сведения, приводимыев каталоге предприятия-изготовителя.

7.5.4.2. Если поусловиям эксплуатации необходима непрерывность питания, то уставки или выборустройств защиты от короткого замыкания внутри НКУ должны производиться такимобразом, чтобы короткое замыкание, возникающее в любой отходящей цепиответвления, могло быть устранено с помощью отключающего устройства,установленного в поврежденной цепи ответвления без какого-либо воздействия надругие отходящие ответвления, чем гарантируется селективность системы защиты.

7.5.5. Внутренние цепи НКУ

7.5.5.1. Главные цепи

7.5.5.1.1. Шины(оголенные или с изоляцией) должны располагаться таким образом, чтобы принормальных условиях эксплуатации исключалась возможность внутреннего короткогозамыкания. При отсутствии других указаний их выбирают согласно сведениям опрочности при коротком замыкании (п. 7.5.2) и должны выдерживать покрайней мере воздействия коротких замыканий, ограниченных устройствами защитына стороне подачи питания на шины.

7.5.5.1.2.Проводники между главными шинами и стороной питания отдельного функциональногоблока, также как и комплектующие, входящие в этот блок, могут быть выбраны,исходя из уменьшенных воздействий короткого замыкания со стороны присоединениянагрузки к устройству защиты от короткого замыкания в этом блоке, при условиитакого расположения этих проводников, при котором в нормальных рабочих условияхвнутреннее короткое замыкание между фазами и/или между фазами и землей являетсямаловероятным, например, если проводники имеют соответствующую изоляцию илиоболочку. Это также относится к проводникам со стороны питания отдельныхфункциональных блоков внутри НКУ, не содержащих главных шин.

7.5.5.2. Вспомогательные цепи

Обычновспомогательные цепи должны быть защищены от воздействия коротких замыканий.Однако защитное устройство, предохраняющее от короткого замыкания, не следуетприменять в случае, если его срабатывание может иметь опасные последствия. Вэтом случае проводники вспомогательных цепей должны располагаться такимобразом, чтобы в нормальных условиях работы исключалась возможность возникновениякороткого замыкания.

7.6. Встроенные комплектующие элементы НКУ

7.6.1.Выбор комплектующих элементов

Комплектующиеэлементы НКУ должны отвечать требованиям соответствующих стандартов МЭК.

Комплектующиеэлементы должны соответствовать конструктивному исполнению НКУ (например,открытому или закрытому), номинальным напряжениям и токам, сроку службы,включающей и отключающей способностям, прочности при коротком замыкании и т.д.

Комплектующиеэлементы, не обладающие прочностью при коротком замыкании и/или разрывнойспособностью, достаточной для выдерживания возможных нагрузок, должны бытьзащищены с помощью токоограничивающих устройств защиты, например, плавкимипредохранителями или автоматическими выключателями. При выборе такихтокоограничивающих устройств защиты для встроенных коммутационных аппаратовследует принимать во внимание максимально допустимые значения, указанныеизготовителем этого устройства, обеспечивая при этом координацию (п. 7.5.4).

Координациякомплектующих элементов, например, координация пускателей для двигателей сустройствами защиты от коротких замыканий, должна отвечать требованиямсоответствующих стандартов МЭК.

7.6.2. Установка комплектующих элементов

Комплектующиеэлементы должны устанавливаться в соответствии с инструкцией изготовителейкомплектующих (положение монтажа, зазоры, учитывающие возможность электрическойдуги или необходимые для снятия дугогасительной камеры и т.д.).

7.6.2.1.Доступность

Аппаратура,функциональные блоки, устанавливаемые на одной конструкции (монтажная плита,рама), и зажимы для внешних проводов должны располагаться таким образом, чтобык ним обеспечивался удобный доступ при их установке, прокладке проводов,техническом обслуживании и замене. В частности, рекомендуется, чтобы клеммырасполагались не ниже 0,2 м от основания НКУ, установленных на полу, такимобразом, чтобы к ним было легкоподсоединить кабели.

Комплектующиеэлементы, требующие регулирования, возврата в исходное положение, должны бытьлегко доступны.

Для НКУ,устанавливаемых на полу, показывающие приборы за которыми необходимо следитьоператору, должны располагаться не выше 2 м от основания НКУ. Элементыуправления например, рукоятки, кнопки и т.д., должны располагаться на такойвысоте, чтобы ими было удобно пользоваться; это означает что, как правило, ихосевая линяя должна проходить не выше 2 м от основания НКУ.

Примечания:

1. Следует располагать элементы управления устройствами аварийногоотключения (см. МЭК 364-5-537, п. 537.4) так, чтобы они находились на высоте0,8 - 1,6 м над оперативным уровнем.

2. Рекомендуется, чтобы НКУ, размещаемые на стенеили полу, устанавливались на такой высоте в отношении оперативного уровня,чтобы выполнялись приведенные выше требования в части доступности и высотыоперативного уровня.

7.6.2.2.Влияние воздействующих факторов

Встроеннаяаппаратура должна быть установлена в НКУ таким образом, чтобы еефункционирование не ухудшалось под влиянием имеющих место при нормальной работетаких факторов, как тепло, электрические дуги, вибрации, электрические поля.Для НКУ с электронными комплектующими это можно осуществить разделением илиэкранированием вспомогательных и силовых цепей.

При установкеплавких предохранителей в закрытых НКУ необходимо учитывать тепловые эффекты (см.п. 7.3).Изготовитель обязан указывать тип и номинальные характеристики используемыхплавких вставок.

7.6.2.3. Ограждения

Ограждения длякоммутационных устройств с ручным управлением должны иметь такую конструкцию,чтобы дуги при коммутации не представляли опасности для оператора.

Для уменьшенияопасности, возникающей при замене плавких предохранителей, необходимо применятьмеждуфазные ограждения, если конструкция и расположение предохранителей этопозволяют.

7.6.2.4.Условия эксплуатации НКУ

Комплектующиеэлементы НКУ выбирают, исходя из нормальных условий эксплуатации, указанных вп. 6.1(см. также п. 7.6.2.2.).

В необходимыхслучаях принимают соответствующие меры (подогрев, вентиляция) для обеспечениянадлежащих условий эксплуатации и правильного функционирования комплектующих,т.е. должна поддерживаться минимальная температура для правильногофункционирования реле, счетчиков, электронных комплектующих и т.д. всоответствии с техническими условиями на эти комплектующие.

7.6.2.5. Охлаждение

Для НКУиспользуют естественное или принудительное охлаждение. Если при установкекомплектующих необходимы специальные меры для обеспечения охлаждения, тоизготовитель обязан предоставить необходимую информацию (например, касающуюсявеличин зазоров в отношении частей, которые могут задерживать распространениетепла или сами выделяют тепло).

7.6.3.Стационарные части

В стационарныхчастях (см. п. 2.2.6) подключение или отключение главных цепей(см. п. 2.1.2)возможно только при обесточенном НКУ. Как правило, для снятия и установкистационарных частей требуется применение специального инструмента.

Для отсоединениястационарной части может потребоваться отсоединение всего НКУ или части его.

Примечание. Если при определенных условияхдопускается работа в цепях,находящихся под напряжением, то при этом должны соблюдаться соответствующиемеры безопасности.

7.6.4.Съемные и выдвижные части

7.6.4.1. Конструкция

Съемные ивыдвижные части должны иметь такую конструкцию, которая позволяла бы безопасноотсоединять их электрическую аппаратуру от главной цепи и присоединять к ней вто время, когда эта цепь находится под напряжением. В различных положениях, атакже при переводе из одного положения в другое должны сохраняться минимальныезазоры и длины путей утечки (п. 7.1.2.1).

Примечания:

1. Для этого может потребоваться специальный инструмент.

2. Может появиться необходимость в выполнении этих операций приотключенной нагрузке.

Съемныечасти должны иметь присоединенное положение (п. 2.2.9) и отделенное положение (п. 2.2.12).

Выдвижные частидолжны, кроме того, иметь отсоединенное положение (п. 2.2.11), а также могут иметьиспытательное положение (п. 2.2.10) или условия испытания (п. 2.1.9).Положения выдвижных частей должны быть четко определены.

Электрическиесоединения, соответствующие различным положениям выдвижных частей, представленыв табл. 6.

7.6.4.2. Блокировка и замки для выдвижных частей

В случаеотсутствия других указаний, выдвижные части должны быть снабжены устройством,которое позволило бы гарантировать, что аппаратура может быть выдвинута и/иливновь вставлена только после отключения ее главной цепи.

Дляпредотвращения недозволенных операций выдвижные части могут снабжаться висячимизамками или запорами, которые фиксируют их в одном или более положениях.

7.6.4.3.Степень защиты

Степень защиты(см. п. 7.2.1),указываемая для НКУ, обычно относится к присоединенному положению (см. п. 2.2.9)съемных и/или выдвижных частей. В случае необходимости изготовитель обязануказывать степень защиты для других положений и при переводе из одногоположения в другое.

Таблица 6

Электрические соединения,соответствующие положению выдвижных частей

Непрерывностьцепи заземления должна соответствовать п. 7.4.3.1.5 b и поддерживаться до техпор, пока не установится изоляционный промежуток.

Условныеобозначения:

 - соединено

 - разомкнуто (изолировано)

 - отключено, но не обязательно разомкнуто (изолировано)

* Зависит от конструкции.

** В зависимости от зажимов, к которым напряжениепитания подают от других источников питания, таких как резервные источники.

НКУ с выдвижнымичастями могут конструироваться таким образом, чтобы степень защитыприсоединенного положения также сохранялась и для испытательного иотсоединенного положений и при переходе из одного положения в другое.

Если послеснятия съемной и/или выдвижной части первоначальная степень защиты несохраняется, то необходимо согласование мер для обеспечения адекватной защиты.Вместо такого согласования могут быть использованы сведения, содержащиеся вкаталоге изготовителя.

7.6.4.4. Способы соединения вспомогательных цепей

Вспомогательныецепи проектируют таким образом, чтобы их отключение было возможно как с помощьюспециального инструмента, так и без него.

В случаевыдвижных частей предпочтение отдают способу соединения вспомогательных цепейбез помощи инструмента.

7.6.5. Обозначения

7.6.5.1.Обозначения проводов главной ивспомогательной цепей

За исключениемслучаев, приведенных в п. 7.6.5.2, ответственность за способ и степеньнеобходимости обозначения проводников, например, с помощью цифр, цветов илизнаков, несет изготовитель; они должны соответствовать обозначениям, принятымна схемах и чертежах. Эти обозначения могут ограничиваться маркировкой концовпроводников. В случае надобности можно использовать обозначения, описанные вМЭК 445 и МЭК 446.

7.6.5.2.Обозначение защитного провода (РЕ)* инейтрального провода (N)* главной цепи

*Обозначение проводника РЕ находится в стадии рассмотрения.

Защитныйпроводник должен легко различаться по форме, расположению, маркировке и цвету.Если используют цветовую маркировку, то она должна быть зелено-желтого цвета.Если защитный провод является изолированным одножильным кабелем, то такоецветовое обозначение должно быть выполнено предпочтительно на всей длине.

Примечание. Зелено-желтое цветовоеобозначение строго сохраняется за защитным проводником.

Любойнейтральный проводник главной цепи тоже должен легко отличаться по форме,расположению, маркировке и цвету. При цветовом обозначении рекомендуетсявыбирать голубой цвет.

Зажимы длявнешних защитных проводников должны обозначаться знаком защиты  (№ 5019) согласно МЭК417. Этот знак не требуется, если внешний провод соединяют с внутреннимзащитным проводником, имеющим четкую зелено-желтую окраску.

7.6.5.3.Направление действий и обозначениеположений переключения

Они должнысоответствовать техническим условиям на применяемые аппараты, если таковыесуществуют. Во всех других случаях применяют МЭК447.

7.6.5.4.Индикаторные лампы и кнопки

Цветаиндикаторных ламп и кнопок приведены в МЭК 73.

7.7.Внутреннее разделение НКУ ограждениямиили перегородками

Разделение НКУперегородками или ограждениями (металлическими или неметаллическими) наотдельные отсеки или огражденные подсекции обеспечивает:

защиту отконтакта с токоведущими частями, относящимися к соседним функциональным блокам;

ограничениевероятности случайного возникновения дуги.

Примечания:

1. Отверстия между отеками должны быть такими, чтобы газы, выделяемыезащитным устройством от коротких замыканий, не нарушали нормальной работыфункциональных блоков соседних отсеков.

2. Последствия возникшей дуги могут бытьзначительно уменьшены с помощью устройств, ограничивающих величину ипродолжительность тока короткого замыкания;

защиту отпереноса твердых инородных частиц с одного блока НКУ на соседний.

Ниже приведенытипичные виды разделения с помощью ограждений или перегородок (см. примеры вприложении D):

1 - разделениеотсутствует;

2 - разделениесборных шин и функциональных блоков;

3 - разделениесборных шин и функциональных блоков, всех функциональных блоков, всехфункциональных блоков друг от друга, за исключением их выходных зажимов,которые не разделяют от сборных шинопроводов;

4 - разделениесборных шинопроводов от функциональных блоков и всех функциональных блоков другот друга, включая их выходные зажимы.

Видыразделения подлежат согласованию между изготовителем и потребителем.

7.8. Электрические соединения внутри НКУ - шиныи изолированные проводники

7.8.1. Общие сведения

Соединениятоковедущих частей не должны быть подвержены значительным изменениям принормальных пoвышениях температуры, старения изоляционных материалов и вибрации,имеющих место при нормальной эксплуатации. Особо следует учитывать влияние тепловогорасширения, электролитическое воздействие разнородных металлов, а такжестойкость материалов к воздействующим температурам.

Соединения междутоковедущими частями должны осуществляться средствами, обеспечивающиминеобходимое и стойкое контактное нажатие.

7.8.2.Размеры и номинальные характеристики шин иизолированных проводников

Ответственностьза выбор поперечных сечений проводников внутри НКУ несет изготовитель. Кромезначений тока в цепях, принимают во внимание также механические нагрузки,которым подвергается НКУ, способ прокладки проводников, тип изоляции и видприсоединяемых элементов (например, электронных).

7.8.3. Монтаж проводников (см. также п. 7.8.2).

7.8.3.1.Изолированные проводники должны быть рассчитаны не менее чем на номинальноенапряжение изоляции рассматриваемой цепи (см. п. 4.1.2). (Минимальные значенияноминального напряжения изоляции для применяемых проводников находятся в стадиирассмотрения).

7.8.3.2. Кабелимежду двумя присоединяемыми устройствами не должны иметь промежуточных скрутокили паяных соединений. Соединения по возможности должны производиться нанеподвижных зажимах.

7.8.3.3.Изолированные проводники не должны соприкасаться с неизолированными частями,находящимися под напряжением с различными потенциалами, или с острыми кромкамии должны быть соответствующим образом закреплены.

7.8.3.4. Питаниек аппаратуре и измерительным приборам через элементы оболочки или двери следуетподводить таким образом, чтобы не могло произойти механического поврежденияпроводников в результате перемещения элементов или дверей.

7.8.3.5.Соединения с аппаратурой посредством пайки допускаются в НКУ только в случаях,когда для аппаратуры предусмотрен такой вид соединения.

В случаях, когдав условиях нормальной работы аппаратура подвергается сильной вибрации,соединения кабелей и проводов, выполненные пайкой, необходимо дополнительновблизи от места пайки механически закреплять другими средствами.

7.8.3.6. Особоевнимание следует уделять закреплению проводников в местах, подвергающихсясильной вибрации в условиях эксплуатации, например, на экскаваторах, кранах,судах, подъемном оборудовании и локомотивах. В условиях сильной вибрации пайкакабельных наконечников или лужение концов многожильных проводников недопускается, за исключением случаев, предусмотренных п. 7.8.3.5.

7.8.3.7.Рекомендуется присоединять к одному контактному зажиму только один проводник.Присоединение к одному контактному зажиму двух или более проводниковдопускается только в случае, если контактные зажимы предназначены для этого.

7.9. Требования к цепям питания электронногооборудования

При отсутствиидругих указаний в стандартах МЭК относительно электронного оборудования должныбыть выдержаны следующие требования.

7.9.1.Колебания входного напряжения*

1) Диапазоннапряжения питания для аккумуляторных источников равен номинальному напряжениюпитания ± 15 %.

Примечание. Этот диапазон не включает всебя диапазон дополнительных напряжений, требуемых для зарядки аккумуляторов.

2) Диапазонвходного напряжения постоянного тока достигается путем выпрямления напряженияпитания переменного тока (см. п. 3).

3)Диапазон напряжения питания источников переменного тока равен номинальномувходному напряжению ± 10 %.

4) Большееотклонение от указанного подлежит согласованию между изготовителем ипотребителем.

7.9.2.Перенапряжение*

* Всоответствии с МЭК 146-2.

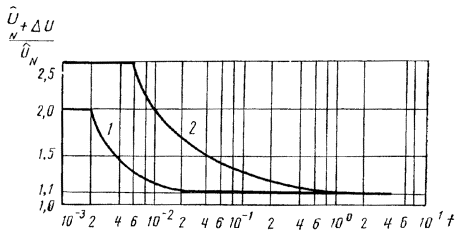

Величиныперенапряжения питания указаны на черт. 1, где представлены величиныапериодического напряжения как отклонения от номинальной пиковой величины внебольшом временном диапазоне. НКУ должны быть спроектированы таким образом,чтобы их работоспособность сохранялась при наличии перенапряжений, непревышающих величин, представленных на кривой 1.

При величинахперенапряжения в диапазоне между кривыми 1 и 2 должно происходить отключениеНКУ защитным устройством. При этом до достижения амплитудного значениянапряжения 2 U + 1000 В НКУ не должноиметь повреждений.

Примечания:

1. Переходные интервалы времени меньше 1 с находятся в стадиирассмотрения.

2. Предполагается, что перенапряжения, превышающие указанные, должны ограничиватьсяпринятием соответствующих мер.

3. См. также МЭК 158-2.

Отношение , являющееся функцией времени

 - синусоидальноеамплитудное значение номинального напряжения сети;

DU - наложенноеапериодическое пиковое напряжение;

t - время

Черт. 1

7.9.3. Форма волны*

Гармоникивходного напряжения переменного тока питания НКУ, содержащего электронноеоборудование, ограничиваются следующими пределами:

1) относительноесодержание гармоник не должно превышать 10 %, т.е. основная составляющая должнабыть больше или равной 99,5 %;

2) гармоническиесоставляющие не должны превышать значений, указанных на черт. 2.

Примечания:

1. Предполагается, что блок отключен, а полное сопротивление источникапитания, если его величина значительна, было согласовано между изготовителем ипотребителем.

2. Для электронного управляющего и контрольного оборудованиярекомендуется использовать одни и те же величины;

3)наибольшее значение мгновенного периодического напряжения питания переменноготока не должно превышать более чем на 20 % амплитудное значение основнойсоставляющей.

Максимальнодопустимая гармоническая составляющая номинального напряжения сети

n - порядок гармонической составляющей;

U_n - действующеезначение гармоники - порядка п;

U_N - действующее значениеноминального напряжения сети

Черт. 2

7.9.4.Временные колебания напряжения и частоты

При наличиивременных колебаний оборудование должно работать без повреждений при следующихусловиях:

а) падениенапряжения не должно превышать 15 % от номинального напряжения и продолжатьсяне более 0,5 с;

b) колебания частоты должны быть меньше или равны ± 1 % номинальной частоты. Большее допустимоеотклонение согласовывается между изготовителем и потребителем;

с) изготовительобязан указать максимальную допустимую продолжительность отключения напряженияпитания оборудования.

8. ТЕХНИЧЕСКИЕТРЕБОВАНИЯ К ИСПЫТАНИЯМ

8.1. Классификация испытаний

Испытания дляпроверки характеристик НКУ включают:

типовые испытания(пп. 8.1.1и 8.2);

приемосдаточныеиспытания (пп. 8.1.2 и 8.3).

Изготовитель потребованию потребителя должен уточнить основы для этих проверок.

Примечание. Проверки и испытания для ПИ НКУи ЧИ НКУ указаны в табл. 7.

8.1.1.Типовые испытания (см. п. 8.2)

Типовыеиспытания предназначены для проверки соответствия НКУ требованиям, изложенным внастоящем стандарте.

Типовыеиспытания проводят на образце такого типа НКУ или на таких его частях, которыеизготовлены по тому же или аналогичному проекту.

Типовыеиспытания проводит изготовитель.

Таблица 7

Перечень проверок ииспытаний, проводимых на ПИ НКУ и ЧИ НКУ

п. Типовые испытания включают проверки:

а) предельныхзначений превышения температуры (п. 8.2.1);

b) диэлектрических свойств (п. 8.2.2);

с) прочности прикоротких замыканиях (п. 8.2.3);

d) непрерывности цепи защиты (п. 8.2.4);

е) зазоров идлин путей утечки (п. 8.2.5);

f) работоспособности механических частей (п. 8.2.6);

g) степени защиты (п. 8.2.7).

Эти испытаниядопускается проводить в любом порядке и/или на различных образцах одного и тогоже типа.

Типовыеиспытания проводят заново при внесении в конструкцию НКУ изменений, могущих отрицательно влиять на результаты испытаний.

8.1.2.Приемосдаточные испытания (см. п. 8.3)

Приемосдаточныеиспытания предназначены для обнаружения дефектов в материалах и в технологииизготовления. Их проводят на каждом НКУ после его сборки или на каждойтранспортной секции. Повторные испытания на месте монтажа не проводят.

Если типовыеблоки изготавливаются одним предприятием и предназначаются исключительно дляизготовителя, осуществляющего сборку НКУ в целом, то приемосдаточные испытаниядолжен проводить изготовитель НКУ.

Приемосдаточныеиспытания включают:

а) осмотр НКУ,включая проверку монтажа, и, в случае необходимости, испытание наработоспособность (п. 8.3.1);

b) диэлектрические испытания (п. 8.3.2);

с) проверкусредств защиты и электрической непрерывности цепи защиты (п. 8.3.3).

Эти испытаниямогут проводиться в любом порядке.

Примечание. Предприятие, устанавливающееНКУ, проводит проверку НКУ после транспортировки и установки, независимо отпроведения приемо-сдаточных испытаний на заводе-изготовителе.

8.1.3. Испытания аппаратов и отдельных комплектующих,встроенных в НКУ

Типовые иприемосдаточные испытания не проводят для аппаратов или отдельныхкомплектующих, встроенных в НКУ, если их выбор производился в соответствии стребованиями п. 7.6.1, а монтаж осуществлялся согласноинструкциям изготовителя.

8.2. Типовые испытания

8.2.1.Проверка предельных значений превышениятемпературы

8.2.1.1. Общие сведения

Целью испытанийявляется проверка предельных значений превышения температуры на соответствиетребованиям п. 7.3для различных частей нку.

Испытание обычнопроводят при номинальных значениях тока в соответствии с п. 8.2.1.3на собранном нку.

Испытания могутпроводиться с помощью резисторов в качестве нагревателей с эквивалентноймощностью потерь в соответствии с п. 8.2.1.4.

Допускаетсяиспытывать отдельные части (панели, ящики, оболочки и т.д.) НКУ (согласно п. 8.2.1.2)при принятии мер, обеспечивающих надежность результатов.

Испытанияотдельных цепей на превышение температуры должно проводиться током, длякоторого цепи предназначены, и при соответствующей частоте. Величины напряженияпри испытании должны быть такими, чтобы через цепи проходил ток, равныйуказанному в п. 8.2.1.3. На катушки реле, контакторов,расцепителей и подобных элементов должно подаваться номинальное напряжение.

НКУ открытоготипа не испытывают на превышение температуры, если по результатам типовыхиспытаний отдельных частей или по сечению проводов и размещению аппаратовочевидно, что при эксплуатации не произойдет чрезмерного превышения температурыи не будут повреждены оборудование, соединенное с НКУ, и части из изоляционногоматериала.

Проверкапредельных значений превышения температуры нагрева для ЧИ НКУ должнаосуществляться: испытанием в соответствии с п. 8.2.1 или экстраполяцией.

8.2.1.2.Расположение нку

НКУ должно бытьустановлено, как на месте эксплуатации, со всеми элементами оболочки и т.д.

Прииспытании отдельных частей или конструктивных блоков соседние части иликонструктивные блоки должны создавать такие же температурные условия, как и принормальной эксплуатации. При этом в качестве нагревателей могут использоватьсярезисторы.

8.2.1.3.Испытания на превышения температуры вусловиях, когда вся аппаратура находится под напряжением

Это испытаниедолжно производиться на одном или более характерных соединениях цепей данногоНКУ с тем, чтобы с достаточной точностью получить максимально возможноезначение превышения температуры.

Для этогоиспытания каждую цепь нагружают номинальным током (п. 4.2), умноженным на коэффициентодновременности (п. 4.8). Если в НКУ имеются плавкие предохранители,то при испытаниях они должны снабжаться плавкими вставками, соответствующимиуказаниям изготовителя. Потери мощности в плавких вставках, примененных виспытаниях, должны быть отражены в протоколе испытаний.

Размеры ирасположение внешних проводов, используемых при испытании, также должны бытьотражены в протоколе испытаний.

Испытание должнопроводиться в течение времени, достаточного для повышения температуры допостоянного значения (как правило, это время не превышает 8 ч). Практически этоусловие выполняется при изменении температуры не более 1 К/ч.

Примечания:

1. В целях ускорения испытаний, если аппаратура это позволяет, ток можетбыть увеличен в первой части испытания, после чего его снижают доустановленного испытательного значения.

2. Если во время испытания возбуждается электромагнит в цепи управления,то температуру измеряют при достижении теплового равновесия как в главной цепи,так и в электромагните цепи управления.

Приотсутствии подробной информации относительно внешних проводников и условийэксплуатации поперечное сечение внешних испытательных проводников должно бытьследующим.

8.2.1.3.1. Призначениях испытательного тока до 400 А включ.:

а) длясоединений следует использовать одножильные медные кабели или изолированныепровода, поперечные сечения которых приведены в табл. 8;

b) насколько это практически выполнимо, проводники должны располагатьсяоткрыто;

с) минимальнаядлина каждого временного соединения между зажимами должна быть:

1 м - дляпроводов сечением до 35 мм² включ.;

2 м - дляпроводов сечением св. 35 мм².

Таблица 8

Стандартные сечения медныхпроводов, соответствующие испытательному току

* Значение испытательного тока должно быть большеуказанного в первой строке, и меньше или равным приведенному во второй строке.

** Рекомендуемые стандартные значения тока, которыедаются только для справок.

8.2.1.3.2. Призначениях испытательного тока св. 400, но не более 800 А:

а) в качествепроводников должны использоваться одножильные медные кабели с изоляцией изполивинилхлорида, сечения которых даны в табл. 9, или эквивалентные медныешины, указанные в табл. 9, выбираемые в соответствии с рекомендациямиизготовителя;

b) медные кабелиили шины должны располагаться на расстоянии, приблизительно равном расстояниюмежду зажимами. Медные шины должны иметь черно-матовую отделку поверхности.Параллельные кабели, присоединяемые к одному зажиму, должны быть сгруппированывместе и расположены на расстоянии около 10 мм друг от друга. Параллельныемедные шины, присоединяемые к одному зажиму, должны быть расположены нарасстоянии друг от друга, равном их толщине. Если размеры, указанные для шин,не могут быть выдержаны, допускается использование других шин, имеющих близкиепо величине сечения, а также приблизительно такие же или меньшие поверхностиохлаждения. Между кабелями или медными шинами пространство не должно бытьзаполнено;

с) дляоднофазных и многофазных испытаний минимальная длина любого временногосоединения до источника напряжения должна быть 2 м. Минимальная длина присоединении звездой может быть уменьшена до 1,2 м.

8.2.1.3.3. Призначениях испытательного тока св. 800, но не более 3150 А:

а) в качествепроводников должны использоваться медные шины с сечениями, указанными в табл. 9, заисключением случая, когда НКУ рассчитано на соединение исключительно только спомощью кабелей. В этом случае размеры и расположение кабелей указываетизготовитель;

b) медные шиныдолжны располагаться на расстояниях, приблизительно равных расстоянию междузажимами. Медные шипы должны иметь черно-матовую отделку поверхности.Параллельные медные шины, присоединяемые к одному зажиму, должны располагатьсяна расстоянии, равном примерно их толщине. Если размеры, указанные для шин, немогут быть выдержаны, допускается использование других шин, имеющих близкие повеличине сечения, а также приблизительно такие же или меньшие поверхностиохлаждения. Между медными шинами пространство не должно быть заполнено;

с) дляоднофазных и многофазных испытаний минимальная длина любого временногосоединения до источника напряжения должна быть 3 м, но может быть уменьшена до2 м при условии, что превышение температуры на конце участка, соединенном систочником напряжения, будет не более чем на 5 К ниже превышения температуры всередине соединительного участка. Минимальная длина при соединении звездойможет быть уменьшена до 2 м.

Таблица 9

Стандартные сечения медныхпроводников, соответствующие испытательному току

Примечания:

1. Номинальный ток должен быть больше первого значения и меньше или равенвторому значению.

2. Предполагается, что шины монтируются вертикально. Горизонтальныймонтаж применяют, когда это определено изготовителем.

3. Значения в скобках представляют собой превышения температуры (в кельвинах)испытательных проводников и даны в качестве справочных.

8.2.1.3.4. При значениях испытательного тока,превышающих 3150 А.

Междуизготовителем и потребителем должно быть заключено соглашение по всемсоответствующим условиям испытаний, таких как вид питания, число фаз и частота(если необходимо), сечение испытательных проводников и т.д. Эти сведения должныбыть отражены в протоколе испытаний.

Примечание. Во всех случаях использованиеоднофазного переменного тока для испытания многофазных НКУ допускается вслучаях, когда магнитные эффекты настолько слабы, что ими можно пренебречь.Следует внимательно рассматривать этот вопрос для токов св. 400 А.

8.2.1.4.Испытания на превышение температуры,проводимые с помощью резисторов в качестве нагревателей с эквивалентноймощностью потерь

Для некоторыхтипов закрытых НКУ, главные и вспомогательные цепи которых имеют сравнительномалые минимальные токи, мощность потерь может имитироваться с помощьюрезисторов, которые создают такое же количество тепла и размещены всоответствующих местах внутри оболочки.

Сечениепроводников, присоединяемых к этим сопротивлениям, должно быть таким, чтобы запределами оболочки не выделялось существенно заметного количества тепла.

Испытания, проводимыес использованием резисторов, считают типичными для всех НКУ, имеющих одинаковые оболочки, даже еслив НКУ содержится различная аппаратура, при условии, что сумма мощностей потерьвстроенной аппаратуры с учетом коэффициента одновременности не превышаетзначения, полученного при испытании.

Температуранагрева встроенной аппаратуры не должна превышать значений, приведенных в табл.3(см. п. 7.3).Она может быть вычислена приближенно. Для этого нужно температуру нагреваданного аппарата, измеренную на открытом воздухе, дополнить разницей междутемпературой внутри оболочки и температурой воздуха, окружающего оболочку.

8.2.1.5.Измерение температур

Для измерениятемператур должны использоваться термометры и термопары. Для обмоток обычноиспользуют метод измерения температуры по изменению сопротивления. Дляизмерения температуры воздуха внутри НКУ следует установить в удобных местахнесколько измерительных приборов.

Термометры итермопары должны быть защищены от потока воздуха и теплового излучения.

8.2.1.6.Температура окружающего воздуха

Температураокружающего воздуха должна измеряться в последнюю четверть периода испытания спомощью по крайней мере двух термометров или термопар, которые равномерноразмещают вокруг НКУ на высоте, равной примерно 1/2 высоты НКУ, и на расстоянииоколо 1 м от НКУ. Термометры и термопары должны быть защищены от потоковвоздуха и теплового излучения.

Если температураокружающего воздуха во время испытания от 10 - 40 °С, то значения, приведенные в табл. 3, п. 7.3,являются предельными значениями температуры нагрева.

Если температураокружающего воздуха во время испытания превышает 40 или ниже плюс 10 °С, то настоящий стандарт теряет силу, и междуизготовителем и потребителем должно быть достигнуто особое соглашение.

8.2.1.7. Результаты испытаний

В концеиспытаний превышение температуры не должно быть больше значений, приведенных втабл. 3(п. 7.3).Аппаратура должна работать удовлетворительно при значениях напряжения,находящихся в пределах, допустимых для нее при данной температуре внутри НКУ.

8.2.2.Проверка диэлектрических свойств

8.2.2.1. Общие сведения

Для техчастей НКУ, которые уже прошли типовые испытания в соответствии с техническимиусловиями, проверку диэлектрической прочности не проводят, если диэлектрическаяпрочность этих частей не ухудшилась во время монтажа.

Кроме того, этоиспытание не проводят для ЧИ НКУ, сопротивление изоляции которых уже былоиспытано в соответствии с п. 8.3.4.

Испытательноенапряжение должно прикладываться между:

1) всемитоковедущими частями и соединенными между собой открытыми токопроводящимичастями нку;

2) каждымполюсом и всеми другими полюсами, соединенными для проведения этого испытания ссоединенными между собой открытыми токопроводящими частями нку.

Если в нку имеется защитный проводник,изолированный от открытых тoкoпpoвoдящиx частей, согласно п. 7.4.3.2.2,абзац d), то этот проводник следует рассматривать как отдельную цепь, т.е. ондолжен быть испытан при том же напряжении, что и главная цепь, к которой онпринадлежит.

Испытательноенапряжение в момент его приложения не должно превышать 50 % от значений,приведенных в п. 8.2.2.4. После этого оно повышается равномернов течение нескольких секунд до полного значения, указанного в п. 8.2.2.4,и выдерживается в течение 1 мин. Источники переменного тока должны обладатьдостаточной мощностью для поддержания испытательного напряжения, независимо отлюбых токов утечки. Испытательное напряжение должно иметь практическисинусоидальную форму волны и частоту от 45 до 62 Гц.

8.2.2.2.Испытания оболочек, изготовленных изизоляционного материала

Для оболочек,изготовленных из изоляционного материала, должно быть проведено дополнительноеиспытание диэлектрических свойств приложением испытательного напряжения междуметаллической фольгой, наложенной с наружной стороны оболочки на отверстия истыки, и соединенными между собой токоведущими и открытыми токопроводящимичастями, которые расположены внутри оболочки и находятся рядом с отверстиями истыками. При испытании напряжение должно быть в 1,5 раза больше значений,приведенных в табл. 10.

8.2.2.3. Наружные рукоятки управления изизоляционного материала

Для рукоятокуправления из изоляционного материала или покрытых изоляционным материалом всоответствии с п. 7.4.3.1.3, диэлектрические свойства должныиспытываться приложением напряжения, в 1,5 раза превышающего испытательноенапряжение, указанное в табл. 10, между токоведущими частями и металлическойфольгой, обернутой вокруг всей поверхности рукоятки. Во время этого испытанияметаллоконструкция не должна быть заземлена или соединена с какой-либо другойцепью.

8.3.2.4. Значение испытательного напряжения

Значениеиспытательного напряжения должно быть следующим.

8.2.2.4.1. Дляглавной цепи, а также для вспомогательных цепей, не оговоренных в п. 8.2.2.4.2,- согласно табл. 10.

Таблица 10

В

*Только для постоянного тока.

8.2.2.4.2.Для вспомогательных цепей, которые по указанию изготовителя не должнынепосредственно присоединяться к главной цепи, согласно табл. 11.

Таблица 11

В

8.2.2.5.Результаты испытаний

Изделие считаютвыдержавшим испытание, если не произошло пробоя или перекрытия по поверхности.

8.2.3.Проверка прочности при коротком замыкании

8.2.3.1.Цепи НКУ, не подлежащие проверке напрочность при коротком замыкании.

Проверкупрочности при коротком замыкании не проводят:

8.2.3.1.1.Для НКУ с номинальным ожидаемым током короткого замыкания не более 10 кА.

8.2.3.1.2. ДляНКУ, защищенных токоограничивающими аппаратами с током отключения не выше 15 кАпри номинальной отключающей способности.

8.2.3.1.3.Для вспомогательных цепей, предназначенных для присоединения к трансформаторам,номинальная мощность которых не превышает 10 кВ×А при номинальном вторичном напряжении не менее 110 В или 1,6 кВ×А при номинальном вторичном напряжении меньшем 110 В, у которыхотносительное напряжение короткого замыкания не меньше 4 %.

8.2.3.1.4.Для всех частей НКУ (главные шины, опоры для шин, соединения с шинами, блокиввода и вывода, коммутационные аппараты и т.д.), прошедших ранее типовыеиспытания. Типовые испытания должны быть проведены с учетом условийэксплуатации этих частей в нку.

Примечание. Примерами коммутационныхустройств являются устройства, номинальный условный ток короткого замыканиякоторых соответствует требованиям МЭК408 или пускатели для двигателей, снабженные устройствами защиты откороткого замыкания в соответствии с требованиями МЭК 292-1А.

8.2.3.2.Цепи НКУ, которые должны испытываться напрочность при коротком замыкании

Это относится ковсем цепям, не упомянутым в п. 8.2.3.1.

8.2.3.2.1.Подготовка испытаний

НКУ или егочасти должны быть приведены в состояние, соответствующее нормальнойэксплуатации. За исключением испытаний на шинах и в зависимости от видаконструкции НКУ, достаточно провести испытание только одного функциональногоблока при условии, что остальные функциональные блоки имеют подобнуюконструкцию и не могут повлиять на результаты испытаний.

8.2.3.2.2.Проведение испытаний

Общие сведения.

Еслииспытательная цепь содержит плавкие предохранители, то следует использоватьплавкие вставки на максимальный номинальный ток, и, если требуется, того типа,который указан изготовителем.

Проводники дляпитания нку и короткозамкнутыесоединения, используемые при испытании НКУ, должны обладать достаточнойпрочностью, чтобы выдерживать короткое замыкание, и располагаться такимобразом, чтобы не создавать дополнительных нагрузок.

Если соглашениемне предусмотрены другие требования, то испытательная цепь должна присоединятьсяк входным зажимам НКУ. Трехфазные нку должныприсоединяться к трехфазным цепям.

За исключениемпроверки номинального кратковременно выдерживаемого тока и номинальногоударного тока (см. п. 7.5.2.1.2а) значение ожидаемого токакороткого замыкания при напряжении питания, равном 1,1 номинального рабочегонапряжения, следует определять по калибровочной осциллограмме, которую снимаютпри закороченных проводниках питания. Закорачивание осуществляют путемподсоединения как можно ближе к питающему вводу небольшого сопротивления. Изосциллограммы должно быть видно, что до момента срабатывания защитногоустройства или в течение заданного периода времени ток имеет относительнопостоянный характер, приближающийся к значению, указанному в п. 8.2.3.2.4.

При испытанияхна переменном токе частота в испытываемой цепи должна быть равна номинальнойчастоте с отклонением порядка 25 %.

Все части оборудования,включая оболочку, предназначенные для присоединения при эксплуатации кзащитному проводу, должны присоединяться следующим образом:

1) аппаратура,используемая в системах TN и ТТ* с заземленной нулевойточкой при соединении «звездой» и имеющая соответствующую маркировку, кнейтрали источника питания к индуктивной искусственной нейтрали, допускающейпротекание предполагаемого аварийного тока не менее 100 А;

2) аппаратура,используемая также в системах IT* и имеющая соответствующуюмаркировку, к фазе, которая с наименьшей вероятностью может быть пробита наземлю.

*См. МЭК 364-3.

В испытательнуюцепь должно быть включено надежное устройство (например, плавкий предохранительиз медной проволоки диаметром 0,1 мм и длиной не менее 50 мм) для обнаруженияаварийного тока и, в случае необходимости, также омическое сопротивление дляограничения величины предполагаемого аварийного тока до 100 А.

8.2.3.2.3.Испытание главной цепи

НКУ, содержащиесборные шины, должны подвергаться испытаниям, указанным ниже в подпунктах a), b), d).

НКУ, несодержащие сборных шин, подвергаются испытанию, указанному в подпункте а).

НКУ, неотвечающие требованиям п. 7.5.5.1.2, подвергают дополнительномуиспытанию, указанному в подпункте с).

а) Если ввыходной цепи содержится блок, который ранее не был испытан, то должны бытьпроведены следующие испытания:

для испытаниявыходной цепи соответствующие отходящие зажимы должны быть снабжены болтовымкороткозамкнутым соединением. Коммутационное устройство должно быть замкнуто инаходиться в замкнутом положении как при нормальной эксплуатации, после чегоодин раз подают испытательное напряжение, которое выдерживают в течениевремени, достаточного для срабатывания защитного устройства от короткогозамыкания в блоке вывода и его отключения; в любом случае продолжительностьподачи испытательного напряжения должна быть не менее 10 периодов.

b) НКУ, содержащие главные шины, следует подвергать дополнительномуоднократному испытанию с целью проверки прочности при коротком замыканииглавных шин и входящей цепи, содержащей любые соединения. Точка, в которойсоздают короткое замыкание, должна находиться на расстоянии (2 ± 0,40) м от ближайшей точки подвода питания.При проверке номинального кратковременно выдерживаемого тока (п. 4.3) иноминального ударного тока (п. 4.4) это расстояние может быть увеличено. Еслидлина шин в НКУ меньше 1,6 м, то короткое замыкание должно быть проведено наконце этих шин. Если шинная сборка состоит из различных секций (отличаетсясечением, расстоянием между соседними шинами, типом и количеством опор наметр), то каждую секцию следует испытывать отдельно или совместно с другими,если выполняются перечисленные выше условия.

с) Короткоезамыкание достигается с помощью болтового соединения на проводниках,присоединяющих шины к одному блоку вывода как можно ближе к зажимам со сторонышин блока вывода. Значение тока короткого замыкания должно быть таким же, как иглавных шин.

d) Если имеется нейтральная шина, то ее необходимо подвергнутьоднократному испытанию для проверки прочности при коротком замыкании поотношению к ближайшей фазной шине, содержащей, по крайней мере, односоединение. При соединении нейтральной шины с этой фазной шиной следуетвыполнять требования, указанные в п. 8.2.3.2.3b. В случае отсутствияспециального соглашения между изготовителем и потребителем значениеиспытательного тока в нейтральной шине должно составлять 60 % от фазногоиспытательного тока.

8.2.3.2.4.Значение и продолжительность тока короткого замыкания.

а) НКУ сзащитным устройством от короткого замыкания, включенным в блок ввода (п. 7.5.2.1.1).

Ток,соответствующий указанному ожидаемому току короткого замыкания, долженпротекать до тех пор, пока он не будет отключен защитным устройством;

b) НКУ, не содержащие защитного устройства от короткого замыкания вблоке ввода (п. 7.5.2.1.2).

Для НКУ сноминальным кратковременно выдерживаемым током и номинальным ударным токомэлектродинамическая и термическая стойкость должны проверяться этиминоминальными токами.

Испытаниекратковременно выдерживаемым током (см. п. 4.3) допускается проводить прилюбом соответствующем напряжении, действующее значение которого определяют спомощью осциллограммы.

Примечания:

1. Однако, если это необходимо по условиям испытаний, продолжительностьиспытания может быть другой; при этом испытательный ток без согласияизготовителя должен быть изменен согласно формуле I²t = const при условии, чтовычисленное ударное значение не превышает номинальный ударный ток и чтодействующее значение кратковременно выдерживаемого тока не будет ниженоминального значения по крайней мере в одной фазе в течение не менее 0,1 спосле включения.

2. Испытания ударным током и испытание кратковременно выдерживаемым токоммогут проводиться раздельно. В этом случае время в течение которого проводятиспытания ударным током короткого замыкания, должно быть таким, чтобы величина I²t не превышала эквивалентного значения, определенного прииспытаниях кратковременно выдерживаемым током, но оно должно быть не менее трехпериодов.

Испытание может производиться при любомсоответствующем напряжении с нагревом шин до любой приемлемой температуры.Наибольшее ударное значение тока во время первого цикла испытания должно бытьне меньше номинального ударного тока (п. 7.5.3).

Для НКУ сноминальными ожидаемыми токами короткого замыкания, номинальными условнымитоками короткого замыкания или номинальными токами короткого замыкания,отключаемыми плавкими предохранителями (пп. 4.5 - 4.7), электродинамическую итермическую стойкость следует проверять ожидаемым током со стороны питанияприменяемого защитного устройства, если таковое имеется. Значение ожидаемоготока равно значению условного тока короткого замыкания или значению токакороткого замыкания, отключаемому плавким предохранителем.

8.2.3.2.5.Результаты испытаний

После окончанияиспытания не должно наблюдаться деформации проводников. Допустиманезначительная деформация шин при условии, что выполняются требования вотношении воздушных зазоров и длин путей утечки, указанных в п. 7.1.2.Не должно быть также каких-либо значительных признаков разрушений изоляциипроводников и несущих изолирующих частей, т.е. основные характеристики изоляциидолжны оставаться такими, чтобы механические и электроизоляционные свойстваоборудования удовлетворяли требованиям настоящего стандарта.

Измерительныеприборы не должны показывать наличие аварийного тока.

Не должнонаблюдаться ослабления деталей, используемых для соединения проводников;проводники не должны отсоединяться от выходных зажимов.

Деформацияоболочки допустима в той степени, при которой не происходит ухудшения степенизащиты и зазоры не уменьшаются ниже допустимых.

Любую деформациюшин или металлоконструкций НКУ, нарушающую нормальный ввод съемных и выдвижныхчастей, следует рассматривать как повреждение.

В случаях, когдадопустимость возникших деформаций вызывает сомнение, необходимо подтвердить,что аппаратура, входящая в НКУ, находится в состоянии, удовлетворяющемтребованиям соответствующих технических условий.

8.2.3.2.6. ДляЧИ НКУ проверку стойкости к коротким замыканиям осуществляют:

в ходе испытаниясогласно пп. 8.2.3.2.1 - 8.2.3.2.5 или

путемэкстраполяции на основе результатов типовых испытаний подобных устройств.

Примечание. Следует обратить внимание намеханическую прочность проводников, расстояния между токоведущими частями иоткрытыми токопроводящими частями, расстояния между опорами, высоту и прочностьопор, а также прочность и тип частей, расположенных на опорах.

8.2.4.Проверка эффективности цепи защиты

8.2.4.1.Проверка надежности соединений междуоткрытыми токопроводящими частями НКУ и цепью защиты

Эта проверкадолжна подтверждать надежность соединения различных открытых токопроводящихчастей НКУ с цепью защиты в соответствии с требованиями п. 7.4.3.1.

Если используютдругие конструктивные способы обеспечения непрерывности цепи защиты, кромеуказанных в п. 7.4.3.1.1, в сомнительных случаях необходимопроводить измерения, подтверждающие, что сопротивление между зажимом длявходного защитного проводника и соответствующей открытой токопроводящей частьюНКУ достаточно мало.

8.2.4.2.Испытание прочности цепи защиты при токахкороткого замыкания

Однофазныйиспытательный источник питания нужно соединить с входным зажимом одной фазы и свходным зажимом защитного проводника. Если нкуоснащено защитным проводником, то нужно использовать ближайший фазный провод.Отдельные испытания проводят для каждого типа блоков вывода посредствомболтовой закоротки между соответствующими выходным фазовым зажимом блока изажимом соответствующего выходного защитного проводника.

Каждый испытываемыйблок выхода должен оснащаться защитным устройством, которое пропускаетмаксимальное значение ударного тока и I²t.Допускается проведение испытания с защитным устройством, расположенным вне НКУ.

При испытанииметаллоконструкция НКУ должна быть изолирована от земли. Значения ожидаемоготока и приложенного напряжения должны представлять собой однофазные величины,полученные по результатам испытаний НКУ на прочность к трехфазным короткимзамыканиям.

Все прочиеусловия этого испытания аналогичны перечисленным в п. 8.2.3.2.

8.2.4.3. Результаты испытаний

Не должна бытьнарушена непрерывность и должна быть подтверждена прочность цепи защиты прикоротких замыканиях, независимо от того, представляет эта цепь отдельныйпроводник или металлоконструкцию.

Помимовизуального осмотра, это может быть подтверждено посредством измерения тока,примерно равного номинальному току соответствующего блока вывода.

Примечания:

1. Если в качестве защитного проводника используют металлоконструкцию, тодопускаются искрение и местный нагрев в соединениях при условии, что они неухудшают электрической непрерывности и отсутствует загорание соседнихэлементов.

2. С помощью сравнения значений сопротивления, измеренных до и послеиспытаний, между зажимом для входного защитного проводника и зажимом длясоответствующего выходного защитного проводника можно проверить выполнениеэтого условия.

8.2.5. Проверказазоров и длин путей утечки

Необходимоудостовериться, что зазоры и длины путей утечки соответствуют значениям,указанным в п. 7.1.2.

Принеобходимости, эти зазоры и длины путей утечки должны быть проверены измерениемс учетом возможной деформации частей оболочки или внутренних перегородок, включаялюбые возможные изменения в результате короткого замыкания.

Если НКУсодержит выдвижные части, то необходимо убедиться, что зазоры и длины путейутечки сохраняются как в испытательном положении (п. 2.2.10), если такое имеется,так и в отсоединенном положении (п. 2.2.11).

8.2.6.Проверка механической работоспособности

Это испытание непроводят на тех комплектующих НКУ, которые уже прошли типовые испытания согласносоответствующим техническим условиям на них при условии, что механическиехарактеристики комплектующих не ухудшились при монтаже.

Для частей,подвергающихся типовым испытаниям, после их установки в НКУ должна бытьпроверена удовлетворительность их механического срабатывания. Количестворабочих циклов - 50.

Примечание. В НКУ с выдвижнымифункциональными блоками цикл должен осуществляться от присоединенного положенияк отсоединенному и обратно в присоединенное положение.

Одновременноследует проверить работу механической блокировки, связанной с этимиперемещениями. Считают, что испытание завершилось успешно, если рабочиехарактеристики аппаратуры, блокировочных и подобных устройств не ухудшились иесли усилие, необходимое для его работы, осталось практически таким же, как идо испытания.

8.2.7.Проверка степени защиты

Степень защиты,обеспечиваемая согласно п. 7.2.1, должна проверяться на соответствиетребованиям МЭК 529 сучетом, при необходимости, дополнительных мер применительно к данному типу НКУ.

8.3. Приемосдаточные испытания

8.3.1.Осмотр НКУ, включая проверку монтажа и, вслучае необходимости, проведение испытаний на работоспособность

Следуетпроверить механическое срабатывание комплектующих элементов, блокировки, замкови т.д. Должна быть проверена правильность прокладки проводников и кабелей иприспособлений для их монтажа. Необходимо также произвести визуальный осмотр,чтобы убедиться в соблюдении требуемой степени защиты, величин зазоров и длинпутей утечки.

Соединения,особенно винтовые и болтовые, должны быть проверены на наличие соответствующегоконтакта. Допускается выборочная проверка.

Далее следуетпроверить полноту информации и маркировки, указанных в пп. 5.1 и 5.2, атакже соответствие НКУ этим данным. Кроме того, следует проверить соответствиеНКУ схемам соединений и монтажным схемам, техническим данным и другимдокументам, обеспечиваемых изготовителем.

В зависимости отсложности НКУ может потребоваться осмотр монтажа проводников и испытание НКУ наработоспособность. Методика испытания и количество испытаний зависят от того,содержит ли НКУ сложные блокирующие устройства, устройства управленияпоследовательностью и т.д.

В некоторыхслучаях может потребоваться проведение (или повторение этого испытания на местеэксплуатации во время ввода в действие оборудования, для которого предназначеноданное НКУ. В этом случае между изготовителем и потребителем должно бытьдостигнуто особое соглашение.

8.3.2.Диэлектрические испытания

Эти испытания непроводят на ЧИ НКУ, сопротивление изоляции которых было проверенно всоответствии с п. 8.3.4.

8.3.2.1. Общие сведения

Испытательноенапряжение в соответствии с требованиями п. 8.2.2.4 должно подаваться втечение 1 с. Источник переменного тока должен обладать достаточной мощностью,чтобы поддерживать испытательное напряжение независимо от всех токов утечки.Напряжение должно иметь практически синусоидальную форму волны и частоту от 45до 62 Гц.

При проведениииспытания должно быть подключено все электрическое оборудование нку, за исключением того, котороесогласно соответствующим техническим условиям рассчитано на более низкоеиспытательное напряжение, а аппаратура, потребляющая ток (например, обмотки,измерительные приборы), и в которой приложенное испытательное напряжение можетвызвать протекание тока, должна быть отключена. Эта аппаратура должнаотсоединяться от одного из ее зажимов. Если аппаратура не рассчитана на полноенапряжение, то отсоединены должны быть все зажимы.

Конденсаторы,служащие для устранения помех, устанавливаемые между токоведущими частями иоткрытыми токопроводящими частями, не отсоединяют; они должны выдержатьиспытательное напряжение.

Для данногоиспытания:

всекоммутационные устройства должны быть замкнуты, или

испытательноенапряжение должно подаваться последовательно на все части цепи.

Испытательноенапряжение должно прикладываться между токоведущими частями иметаллоконструкцией НКУ.

8.3.2.2. Значение испытательного напряжения (см.п. 8.2.2.4)

Еслиоборудование, включенное в подлежащие испытанию главную или вспомогательнуюцепи, ранее уже прошло диэлектрические испытания, то испытательное напряжениедолжно быть снижено до 85 % от значения, указанного в п. 8.2.2.4.

8.3.2.3. Результаты испытаний

Изделие считаютвыдержавшим испытание, если не произошло пробоя изоляции или перекрытия поповерхности.

8.3.3.Проверка средств защиты и электрическойнепрерывности цепи защиты

Необходимо проверятьсредства защиты от прямого и непрямого прикосновения к токоведущим частям.

Проверка цепейзащиты должна подтвердить, что требования, указанные в п. 7.4.3.1.5,выполняются. Особенно тщательно необходимо проверить болтовые соединения, гдетребуется определенное контактное нажатие; в этом случае испытания могут носитьвыборочный характер.

8.3.4.Проверка сопротивления изоляции

Для ЧИ НКУ,которые не испытывались на электрическую прочность изоляции согласно пп. 8.2.2или 8.2.3,сопротивление изоляции измеряют с помощью прибора для измерения сопротивленияизоляции при напряжении не менее 500 В.

Испытаниесчитают удовлетворительным, если сопротивление изоляции между цепями иоткрытыми токопроводящими частями будет не менее 1000 Ом/В на цепь, отнесеннойк номинальному напряжению этих цепей относительно земли.

ПРИЛОЖЕНИЕА

НАИБОЛЬШИЕИ НАИМЕНЬШИЕ СЕЧЕНИЯ МЕДНЫХ ПРОВОДНИКОВ, ПРИМЕНЯЕМЫХ ДЛЯ ПРИСОЕДИНЕНИЯ (см. п. 7.1.3.2)

Приведенная нижетаблица применима для присоединения одного медного кабеля на зажим.

Таблица А1

Примечания:

1. Если внешние проводники присоединяют непосредственно к встроеннойаппаратуре, то значения сечений должны соответствовать указанным всоответствующих технических условиях.

2. Применение проводников, отличающихся от указанных в табл. А1,должно быть согласовано между изготовителем и потребителем.

ПРИЛОЖЕНИЕВ

МЕТОДРАСЧЕТА СЕЧЕНИЯ ЗАЩИТНЫХ ПРОВОДНИКОВ С УЧЕТОМ ТЕРМИЧЕСКИХ НАГРУЗОК, СОЗДАВАЕМЫХКРАТКОВРЕМЕННЫМИ ТОКАМИ

(Болееподробная информация приведена в МЭК364-5-54)

Для расчетасечения защитных проводников, выдерживающих термические нагрузки, создаваемыхтоками длительностью от 0,2 до 5 с, используют формулу

,

где S_p - поперечное сечениезащитного проводника, мм²;

I -действующее значение тока короткого замыкания, который может протекать череззащитное устройство при малом внутреннем сопротивлении, А;

t - время срабатыванияразъединяющего устройства, с.

Примечание. Нужно учитывать влияниеограничения тока сопротивлением цепи и ограничивающую способность (интегралДжоуля) защитных устройств;

k - коэффициент, зависящий отматериала защитного проводника, от изоляциии других элементов, а также от начальной или конечной температур.

(Измененная редакция.)

Таблица В1

(Построенапо данным табл. 54В МЭК364-5-54)

Значения k для защитныхизолированных проводников, не входящих в кабель, или для защитныхнеизолированных проводников, находящихся в контакте с оболочкой кабеля

Примечание.Начальную температуру проводника принимают равной 30 °С.

ПРИЛОЖЕНИЕ С

Пояснительные эскизы

Черт. С1. НКУ заводскогоизготовления открытого типа

Черт. С2. НКУ заводскогоизготовления открытого типа, защищенное спереди

Черт. С3. НКУ заводскогоизготовления шкафного типа

Черт. С4. НКУ заводского изготовлениямногошкафного типа

Черт. С5. НКУ заводскогоизготовления пультового типа

НКУ заводского изготовления:

ящичного типа

Черт. С6. НКУ заводскогоизготовления многоящичного типа

Черт. С7. Система сборныхшин (шинопровод)

Черт. С8. Монтажная конструкция

Черт. С9. Неподвижные части

Черт. С10. Выдвижная часть

ПРИЛОЖЕНИЕ D

ТИПОВЫЕ ПРИМЕРЫ УСТРОЙСТВ С УСТАНОВЛЕННЫМИ В НИХ БАРЬЕРАМИ ИПЕРЕГОРОДКАМИ

Черт. D1

Черт. D2

Черт. D3

ПРИЛОЖЕНИЕ Е

ВОПРОСЫ,ПОДЛЕЖАЩИЕ СОГЛАСОВАНИЮ МЕЖДУ ИЗГОТОВИТЕЛЕМ И ПОТРЕБИТЕЛЕМ

Пункты настоящего

стандарта

6.1.1.2             (Примечание).Использование НКУ в арктическом климате.

6.1.3                (Примечание).Использование электронного оборудования на высоте св. 1000 м над уровнем моря.

6.2                   Особые условияэксплуатации.

6.2.10              Электрические ирадиационные помехи.

6.3.1                Условия притранспортировании, хранении и монтаже

7.1.3.2             Сечениеприсоединяемых кабелей.

7.1.3.2             Способыприсоединения алюминиевых проводников.

7.1.3.4             Пропускнаяспособность по току зажимов для нейтрального проводника.

7.2.1.1             Степеньзащиты, требуемая для конкретных условий монтажа установки. Для напольныхустройств также необходимость указания степени защиты дна.

7.4.2                Выбор мер защитыот прямого прикосновения к токоведущим частям.

7.4.3                Выбор мер защитыот непрямого прикосновения к токоведущим частям.

7.4.6                Доступность приэксплуатации квалифицированным персоналом.

7.4.6.1             Доступностьдля осмотра и подобных операций.

7.4.6.2             Доступностьпри текущем ремонте.

7.4.6.3             Доступностьпри расширении компоновки НКУ, при сохранении остальной части НКУ под напряжение.

7.5.2.3             Величиныожидаемого тока короткого замыкания в случае, если в НКУ содержится несколькоблоков ввода или вывода для управления электрическими машинами большоймощности.

7.5.4                Координацияустройств защиты от короткого замыкания.

7.6.4.3             Степеньзащиты после перемещения съемных или выдвижных частей.

7.7                   Вариантыразделения на отсеки и секции.

7.9.1                Отклонениявходного напряжения, предназначенного для питания электронного оборудования.

7.9.4 в)           Отклонения частоты.

8.2.1.3.4          Испытанияна превышение температуры при нагрузке испытательным током более 3150 А.

8.2.1.6             Значениятемпературы окружающей среды при испытаниях на превышение температуры.

8.2.3.2.3 (d)    Величинатока в нейтральной шине при испытаниях на короткое замыкание.

8.3.1                Повторениеиспытаний на работоспособность, на месте эксплуатации НКУ.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН

Министерством электротехнической промышленности иприборостроения СССР

Всесоюзным научно-исследовательским институтом понормализации в машиностроении (ВНИИНМАШ)

РАЗРАБОТЧИКИ

В.А. Сушко, П.И. Ясвен, А.В. Мамченко, Л.А. Маценко,Г.Д. Дасько, Т.Л. Зайкина

2.Постановлением Государственного комитета СССР по управлению качеством продукциии стандартам от 27.09.90 № 2565 введен в действие государственный стандарт СССРГОСТ 28668-90, в качестве которого непосредственно применен международныйстандарт МЭК 439-1-85, с 01.01.91

3. Срок первой проверки - 1995 г., периодичность проверки - 5 лет

4. Стандартполностью соответствует СТ СЭВ 6595-89

5. ССЫЛОЧНЫЕ Нормативно-техническиеДОКУМЕНТЫ

СОДЕРЖАНИЕ
