Все требования стандарта являются обязательными, кроме приложений 1 - 3.
| Обозначение: | ГОСТ 28487-90* |
| Название рус.: | Резьба коническая замковая для элементов бурильных колонн. Профиль. Размеры. Допуски |
| Статус: | действующий |
| Дата актуализации текста: | 17.06.2011 |
| Дата добавления в базу: | 17.06.2011 |
| Дата введения в действие: | 01.01.1993 |
| Разработан: | Министерство нефтяной и газовой промышленности СССР Госкомитет СССР по управлению качеством продукции и стандартам |
| Утвержден: | Госстандарт СССР (27.03.1990) |
| Опубликован: | ИПК Издательство стандартов № 2003 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| РЕЗЬБА КОНИЧЕСКАЯ ЗАМКОВАЯ ДЛЯ ЭЛЕМЕНТОВ БУРИЛЬНЫХ КОЛОНН Профиль. Размеры. Допуски Tool-joint tapered thread for drill string elements. Profile. Dimensions. Tolerances | ГОСТ |
Дата введения 01.01.93
Все требования стандарта являются обязательными, кроме приложений 1- 3.

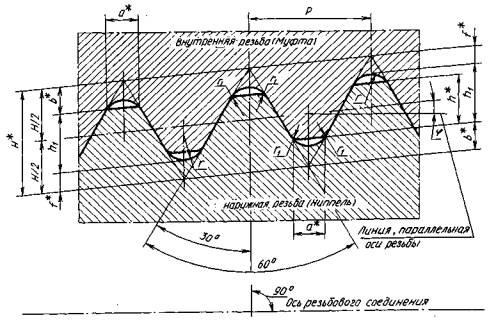

Профиль наружной (ниппель) и внутренней (муфта) замковой резьбы (правой илевой) и размеры его элементов должны соответствовать указанным на черт. 1 и втабл. 1.
* Размеры длясправок.
P - шаг резьбы; K - конусность резьбы; j - угол уклонарезьбы; Н - высота исходного треугольника резьбы; h1-высота профиля резьбы; h - рабочая высота профиля резьбы;
b - срез вершины резьбы; f - срез впадины резьбы; а - ширинаплощадки резьбы; r - радиусзакругления впадины резьбы; r1- радиус закругления вершин профиля резьбы
Черт.1
Таблица 1
Размеры в миллиметрах
| Параметры и элементы резьбы | Форма профиля | ||||
| I | II | III | IV | V | |
| Число витков на 25,4 мм | 5 | 4 | |||
| Р | 5,08 | 6,35 | |||
| K (2tgφ) | 1 : 4 | 1 : 6 | 1 : 4 | ||
| φ | 7º7′30" | 4°45′48" | 7°07′30" | ||
| Н | 4,376 | 5,471 | 5,487 | 5,471 | |
| h1 | 2,993 | 3,742 | 3,755 | 3,095 | 3,083 |
| h | 2,626 | 3,283 | 3,293 | 2,633 | 2,625 |
| b | 0,875 | 1,094 | 1,097 | 1,427 | 1,423 |
| f | 0,508 | 0,635 | 0,965 | ||
| a | 1,016 | 1,270 | 1,651 | ||
| r* | 0,508 | 0,635 | 0,965 | ||
| r1 | 0,38 | ||||
*Размер приведен для проектирования резьбообразующего инструмента.
Примечания:
1. Шаг резьбы Ризмеряется параллельно оси резьбы.
2. Указанная точность размера h1необходима дляопределения параметров профиля резьбы для резьбообразующего инструмента.
(Измененная редакция, Изм. № 1).
Размеры замковых резьбовых соединений, состоящих из ниппельной части снаружной резьбой и муфтовой части с внутренней резьбой, должны соответствоватьуказанным на черт. 2 и в табл. 2.
Требования к форме и размерам зарезьбовыхразгружающих канавок указаны в приложении 3.
* Размеры для справок.
dcp - средний диаметр резьбы восновной плоскости; d1 - диаметр большего основания конуса; d2 - диаметр проточки; d3- диаметр меньшего основанияконуса; lн - длина конуса;d4- диаметр конусной выточки в плоскости торца; d5 - внутренний диаметррезьбы в плоскости торца; lм- глубина конуса; l1 - минимальнаядлина резьбы с полным профилем
Таблица 2
Размеры в миллиметрах
| Обозначение замковой резьбы | Форма профиля | dcp | d1 | d2 ±0,4 | d3 | lH -2,0 | d4 ±0,6 | d5 | lM +9,0 | l1 |
| З-65 | IV | 59,817 | 65,10 | 61,9 | 52,43 | 76 | 66,7 | 59,83 | 92 | 79 |
| З-66 | I | 60,080 | 66,68 | 63,9 | 47,68 | 68,3 | 61,42 | 92 | ||
| З-73 | IV | 67,767 | 73,05 | 69,8 | 60,38 | 74,6 | 67,78 | 92 | ||
| З-76 | I | 69,605 | 76,20 | 73,4 | 53,95 | 89 | 77,8 | 70,95 | 105 | 92 |
| З-86 | IV | 80,848 | 86,13 | 82,9 | 71,29 | 87,7 | 80,86 | 105 | ||
| З-88 | I | 82,293 | 88,89 | 86,1 | 65,14 | 95 | 90,5 | 83,64 | 111 | 98 |
| З-94 | IV | 89,687 | 94,97 | 91,8 | 79,13 | 96,8 | 89,70 | 111 | ||
| З-101 | I | 94,844 | 101,44 | 98,6 | 77,69 | 102,8 | 96,19 | 111 | ||
| З-102 | IV | 96,723 | 102,00 | 98,8 | 85,00 | 102 | 103,6 | 96,74 | 118 | 105 |
| З-108 | 103,429 | 108,71 | 105,5 | 89,71 | 114 | 110,3 | 103,44 | 130 | 117 | |
| З-117 | I | 110,868 | 117,46 | 114,7 | 90,46 | 108 | 119,1 | 112,21 | 124 | 111 |
| З-118 | IV | 112,192 | 117,47 | 114,3 | 98,47 | 114 | 119,1 | 112,20 | 130 | 117 |
| З-121 | I | 115,113 | 121,71 | 118,9 | 96,21 | 102 | 123,8 | 116,46 | 118 | 105 |
| З-122 | IV | 117,500 | 122,78 | 119,6 | 103,78 | 114 | 124,6 | 117,51 | 130 | 117 |
| З-133 | 128,059 | 133,34 | 130,1 | 114,34 | 134,9 | 128,07 | 130 | |||
| З-140 | II | 132,944 | 140,20 | 137,4 | 110,20 | 120 | 141,7 | 133,63 | 136 | 123 |
| З-147 | III | 142,011 | 147,95 | 145,1 | 126,78 | 127 | 150,0 | 141,36 | 143 | 130 |
| З-149 | V | 142,646 | 149,24 | 144,9 | 117,49 | 150,8 | 143,99 | 143 | ||
| З-152 | III | 146,248 | 152,19 | 149,4 | 131,02 | 154,0 | 145,60 | 143 | ||
| З-161 | 155,981 | 161,92 | 159,1 | 140,75 | 163,8 | 155,33 | 143 | |||
| З-163 | V | 156,921 | 163,52 | 159,2 | 128,52 | 140 | 165,1 | 158,26 | 156 | 143 |
| З-171 | III | 165,598 | 171,54 | 168,7 | 150,37 | 127 | 173,8 | 164,95 | 143 | 130 |
| З-177 | II | 170,549 | 177,80 | 175,0 | 144,55 | 133 | 180,2 | 171,23 | 149 | 136 |
| З-185 | V | 179,146 | 185,74 | 181,4 | 147,74 | 152 | 187,3 | 180,49 | 168 | 155 |
| З-189 | III | 183,488 | 189,43 | 186,6 | 168,26 | 127 | 192,0 | 182,84 | 143 | 130 |
| З-201 | II | 194,731 | 201,98 | 199,2 | 167,98 | 136 | 204,4 | 195,42 | 152 | 139 |
| З-203 | V | 196,621 | 203,22 | 198,8 | 161,97 | 165 | 204,8 | 197,96 | 181 | 168 |
(Измененная редакция, Изм. № 1).
3.1. В условное обозначение замковой резьбы входит: буква «З», диаметрбольшего основания конуса наружной резьбы в соответствии с таблицей 2 (указываетсятолько целая часть размера в миллиметрах) и обозначение настоящего стандарта
Например:
З-133ГОСТ 28487-90
То же, с левой резьбой:
З-133LH ГОСТ 28487-90
Исключение составляет резьба З-118, диаметр конуса которой d1= 117,47 мм.
3.2. Соответствие обозначения отечественной замковой резьбы обозначениюзамковой резьбы по стандарту США: API 7 указано в приложении1.
4.1. Предельные отклонения основных размеров резьбовых соединений должнысоответствовать указанным в табл. 2.
4.2. Предельные отклонения параметров замковойрезьбы не должны превышать следующих:
- шага на длине резьбы 25,4 мм между любымидвумя нитками, мм............. ±0,05
- шага на всей длине резьбы,мм......................................................................... ±0,11
- угла наклона боковой стороны профиля30°................................................... ±30¢
- конусности на длине конуса 100 мм:
наружного и среднего диаметра наружной резьбы,мм................................. +0,25
внутреннего и среднего диаметра внутренней резьбы,мм........................... -0,25
- радиуса закруглениявершин профиля резьбы r1, мм.....................................+0,2

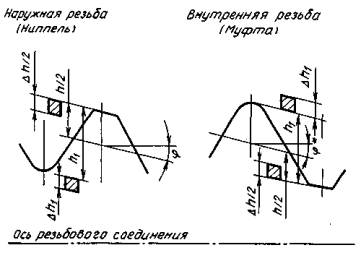

4.3. Предельные отклонения высоты профиля замковойрезьбы должны соответствовать указанным на черт. 3 и в табл. 3.
Черт. 3
Таблица 3
В миллиметрах
| Шаг резьбы Р | Предельные отклонения высоты профиля наружной и внутренней резьбы | |
|
| ∆h1 | |
| 5,08 | - 0,120 | + 0,080 |
| 6,35 | - 0,180 | + 0,120 |
Примечание. Предельные отклонения, указанныев табл. 3, являются исходными для проектирования резьбообразующего инструментаи факультативными для изделий.
4.4. Допуск перпендикулярности упорного уступа и упорного торца к осирезьбы не должен быть более 0,1 мм, а допуск плоскостности на ширине упорногоуступа и упорного торца - 0,07 мм.
4.5. Параметры шероховатости поверхности резьбы Ra должныбыть не более 3,2 мкм.
4.6. Заходный виток наружной и внутренней резьбы должен быть притуплен дооснования профиля или выполнен в виде скоса под углом 60°+3° (черт. 2).

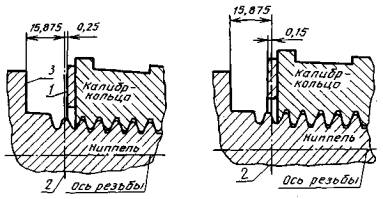

4.7. Величина натяга наружной замковой резьбы, контролируемая любымрабочим резьбовым калибром-кольцом, должна соответствовать значению
мм (черт. 4).
Черт. 4

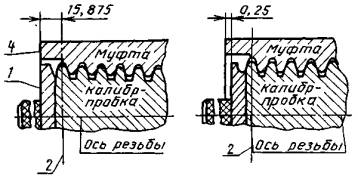

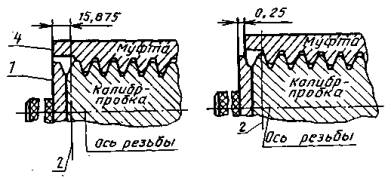

4.8. Величина натяга внутренней замковой резьбы доЗ-122 включительно, контролируемая любым рабочим резьбовым калибром-пробкой,должна находиться в пределах, указанных на черт. 5, для остальных резьб - начерт. 6.
Черт. 5
Экспликация к черт. 4 - 6: 1- контрольная плоскость, 2 - основная плоскость;
3 - упорный уступ; 4 - упорный торец.
Черт. 6
4.6 - 4.8. (Измененная редакция, Изм. № 1).
4.9. Остальные требования к замковой резьбе указаны в приложении2.
Таблица 4
| Обозначение замковой резьбы | Зарубежный аналог резьбы по стандарту API 7 | Форма профиля по настоящему стандарту | Форма профиля по стандарту API 7 |
| З-65 | NC-23 | IV | V-0,038R |
| З-66 | 2 3/8 Reg | I | V-0,040 |
| З-73 | NC-26 (2 3/8 IF)* | IV | V-0,038R |
| З-76 | 2 7/8 Reg | I | V-0,040 |
| З-86 | NC-31 (2 7/8 IF)* | IV | V-0,038R |
| З-88 | 3 1/2 Reg | I | V-0,040 |
| З-94 | NC-35 | IV | V-0,038R |
| З-101 | 3 1/2 FH | I | V-0,040 |
| З-102 | NC-38 (3 1/2 IF)* | IV | V-0,038R |
| З-108 | NC-40 (4 FH)* | IV | V-0,038R |
| З-117 | 4 1/2 Reg | I | V-0,040 |
| З-118 | NC-44 | IV | V-0,038R |
| З-121 | 4 1/2 FH | I | V-0,040 |
| З-122 | NC-46 (4 IF)* | IV | V-0,038R |
| З-133 | NC-50 (4 1/2 IF)* | IV | V-0,038R |
| З-140 | 5 1/2 Reg | II | V-0,050 |
| З-147 | 5 1/2 FH | III | V-0,050 |
| З-149 | NC-56 | V | V-0,038R |
| З-152 | 6 5/8 Reg | III | V-0,050 |
| З-161 | - | III | V-0,050 |
| З-163 | NC-61 | V | V-0,038R |
| З-171 | 6 5/8 FH | III | V-0,050 |
| З-177 | 7 5/8 Reg | II | V-0,050 |
| З-185 | NC-70 | V | V-0,038R |
| З-189 | - | III | V-0,050 |
| З-201 | 8 5/8 Reg | II | V-0,050 |
| З-203 | NC-77 | V | V-0,038R |
*В скобках приведены обозначения выходящих из употребления резьб по стандартуAPI 7 с формой профиля V - 0,065, имеющих площадки по впадинам резьбы, но обеспечивающихвзаимозаменяемость с соответствующими резьбами типа NC.
** Издание01.08.90.
(Измененная редакция, Изм. № 1).
1. Применение замковой наружной резьбы с цилиндрической поверхностью уоснования конуса (черт. 1 исполнение А)определяется разработчиком и указывается в технической документации наконкретное изделие.
2. Для предохранения замковой резьбы от коррозии и заедания применяетсяфосфатирование или другие способы защиты поверхности, например,поликомпозиционными покрытиями на основе меди. Для повышения сопротивленияусталости может применяться обкатка роликом, выполнение соединений коническимиили цилиндрическими с зарезьбовыми разгрузочными канавками и др. Вид покрытия,метод повышения сопротивления усталости указывается в технической документациина конкретное изделие.
3. Тип смазки, применяемой в зависимости от условий эксплуатации замковойрезьбы, указывается в нормативно-технической документации на конкретноеизделие.
4. Отклонение перпендикулярности упорных поверхностей проверяетсяодновременно с проверкой резьбы калибрами и равно разности наибольшего инаименьшего расстояния между контрольной плоскостью калибра и упорнымиповерхностями замковой резьбы.
5. Конусность по наружному диаметру наружных резьб и по внутреннемудиаметру внутренних резьб проверяется гладкими коническими калибрами (кольцамии пробками) с применением пластинчатого щупа шириной 3 мм для резьбы до З-133включительно и шириной 4 мм для остальных резьб или проверяется при помощидругих средств измерения.
6. Перед проверкой натяга поверхности наружной и внутренней резьбы должныбыть тщательно очищены и на поверхности резьбы должен быть нанесен тонкий слойжидкого масла. Усилия одного рабочего, применяющего рычаг длиной 150 мм, должнобыть достаточно для навинчивания резьбового калибра на резьбу до отказа.
1. Форма и размеры зарезьбовых разгрузочных канавок внутренней и наружнойрезьбы (муфты и ниппеля) приведены на черт. 7 - 9 и в табл. 5.
Могут применяться другие формы разгрузочных канавок, способствующихповышению сопротивления усталости резьбовых соединений.
Параметр шероховатости поверхности зарезьбовых разгрузочных канавок Raдолжен быть не более 1,6 мкм; целесообразно обкатать роликом.

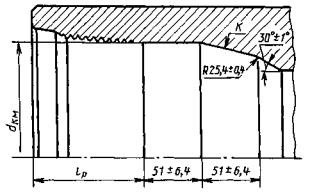

Зарезьбоваяразгрузочная канавка внутренней резьбы (муфты) с цилиндрическим участком (dкм)- вариант I
Черт. 7
Зарезьбоваяразгрузочная канавка внутренней резьбы (муфты) - вариант II
Черт. 8
Зарезьбоваяразгрузочная канавка наружной резьбы (ниппеля)
Черт. 9
Размерыв миллиметрах
| Обозначение замковой резьбы | Зарубежный аналог резьбы по стандарту API 7 | Длина от плоскости торца до конца резьбы муфты lр ± 1,6 | Диаметр цилиндрической поверхности муфты dкм + 0,4 | Конусность* гладкой поверхности, примыкающей к цилиндрической поверхности, K | Диаметр канавки ниппеля dкн - 0,8 | Длина от плоскости торца до канавки муфты l′p - 3,2 |
| З-94 | NC-35 | 82,6 | 82,2 | 1:6 | 82,2 | 85,7 |
| З-101 | 3 1/2 FH | 81,9 | 80,1 | 1:4 | 86,5 | 85,1 |
| З-102 | NC-38 | 88,9 | 88,1 | 1:6 | 89,3 | 92,1 |
| З-108 | NC-40 | 101,6 | 92,9 | 96,0 | 104,8 | |
| З-117 | 4 1/2 Reg | 94,9 | 96,1 | 1:4 | 102,1 | 98,1 |
| З-118 | NC-44 | 101,6 | 101,6 | 1:6 | 106,4 | 104,8 |
| З-121 | 4 1/2 FH | 88,9 | 100,4 | 1:4 | 106,8 | 92,1 |
| З-122 | NC-46 | 101,6 | 106,8 | 1:6 | 109,9 | 104,8 |
| З-133 | NC-50 | 101,6 | 117,5 | 120,6 | 104,8 | |
| З-140 | 5 1/2 Reg | 108,0 | 114,3 | 1:4 | 123,4 | 111,1 |
| З-147 | 5 1/2 FH | 114,3 | 129,9 | 1:6 | 133,5 | 117,5 |
| З-149 | NC-56 | 114,3 | 121,8 | 1:4 | 134,5 | 117,5 |
| З-152 | 6 5/8 Reg | 114,3 | 134,1 | 1:6 | 137,7 | 117,5 |
| З-161 | - | 114,3 | 143,8 | 147,4 | 117,5 | |
| З-163 | NC-61 | 127,0 | 133,0 | 1:4 | 148,8 | 130,2 |
| З-171 | 6 5/78 FH | 114,3 | 153,5 | 1:6 | 157,0 | 117,5 |
| З-177 | 7 5/8 Reg | 120,6 | 148,8 | 1:4 | 162,7 | 123,8 |
| З-185 | NC-70 | 139,7 | 152,0 | 171,0 | 142,9 | |
| З-189 | - | 114,3 | 171,3 | 1:6 | 174,9 | 117,5 |
| З-201 | 8 5/8 Reg | 123,3 | 173,0 | 1:4 | 186,9 | 127,0 |
| З-203 | NC-77 | 152,4 | 166,3 | 188,5 | 155,6 |
* Предельные отклонения конусностигладкой поверхности не должны превышать ±2,1 мм на длине 100 мм.
2. Зарезьбовая разгрузочная канавка по варианту 1 удобная для обработки.Однако при ее изготовлении происходит стачивание витков резьбы. Ее применение нецелесообразнопри больших крутящих моментах свинчивания соединения и небольшом числе рабочихвитков резьбы.
ИНФОРМАЦИОННЫЕДАННЫЕ
1. РАЗРАБОТАН ИВНЕСЕН Министерством нефтяной и газовой промышленности СССР, Государственнымкомитетом СССР по управлению качеством продукции и стандартам
2. УТВЕРЖДЕН ИВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлениюкачеством продукции и стандартам от 27.03.90 № 614
3. ВВЕДЕН ВПЕРВЫЕ
4. ИЗДАНИЕ сИзменением № 1, утвержденным в июле 1992 г. (ИУС 10-92)
СОДЕРЖАНИЕ
| ПРИЛОЖЕНИЕ 1 Справочное Соответствие обозначения отечественной замковой резьбы обозначению замковой резьбы по стандарту API 7 (США)** |
