Настоящий стандарт распространяется на линейные подвесные тарельчатые стеклянные и фарфоровые изоляторы, изготовляемые для нужд народного хозяйства и экспорта.
Стандарт устанавливает основные параметры и размеры для вновь разрабатываемых и модернизируемых изоляторов.
Изоляторы должны соответствовать требованиям ГОСТ 6490.
Обозначение: | ГОСТ 27661-88* |
Название рус.: | Изоляторы линейные подвесные тарельчатые. Типа, параметры и размеры |
Статус: | действующий (Введен впервые) |
Дата актуализации текста: | 08.10.2010 |
Дата добавления в базу: | 08.10.2010 |
Дата введения в действие: | 01.01.1989 |
Разработан: | Министерство энергетики и электрификации СССР |
Утвержден: | Госстандарт СССР (29.03.1988) |
Опубликован: | Стандартинформ № 2005 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗОЛЯТОРЫ ЛИНЕЙНЫЕ ПОДВЕСНЫЕ ТАРЕЛЬЧАТЫЕ Типы, параметры и размеры Line suspension disk insulators. Types, parameters and dimensions | ГОСТ |
Датавведения 01.01.89
Настоящий стандарт распространяется на линейные подвесныетарельчатые стеклянные и фарфоровые изоляторы, изготовляемые для нужд народногохозяйства и экспорта.
Стандарт устанавливает основные параметры и размеры для вновьразрабатываемых и модернизируемых изоляторов.
Изоляторы должны соответствовать требованиям ГОСТ6490.
1.1. Тип изолятора определяется классом, материалом изоляционной детали иее конфигурацией.
1.2. Класс изолятора соответствует значению нормированной разрушающеймеханической (для стеклянных изоляторов) или электромеханической (дляфарфоровых изоляторов) силы в килоньютонах и выбирается из ряда: 40, 60, 70,80, 100, 120, 160, 190, 210, 240, 300, 400 и 530.
Примечание. В народном хозяйстве нерекомендуется применять изоляторы классов 60, 80, 100, 190 и 240.
1.3. Изоляционная деталь должна изготовляться изэлектротехнического фарфора по ГОСТ20419 или электроизоляционного стекла, подвергнутого закалке.

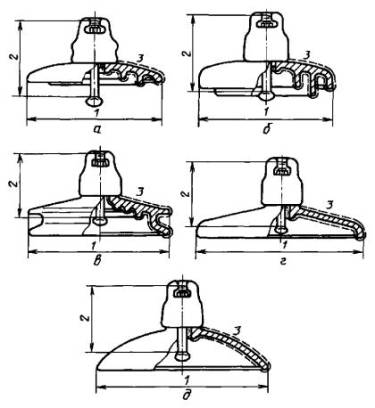

1.4. Конфигурация изоляционной детали указана на чертеже:
а - нормальное исполнение;
б - д - специальное исполнение.
а - со слаборазвитой поверхностью изоляционной детали; б - сувеличенным вылетом ребра (В); в - двукрылая (Д); г - коническая(К); д - сферическая (С); 1 - диаметр; 2 - строительнаявысота; 3 - длина пути утечки
Примечание. В скобках приведеноусловное обозначение конфигурации изоляционной детали. Изоляторы нормальногоисполнения буквы в условном обозначении не имеют.
1.5. Условное обозначение изолятора должно содержать типи шифр изолятора:
- буквы и цифры типа означают:
первая - П - вид изолятора - подвесной,
вторая - С - Ф - материал изоляционной детали:
С - стекло, Ф - фарфор;
третья - В, Д, К, С - условное обозначение конфигурации изоляционнойдетали в соответствии с п. 1.4 ;
цифры - 40,70 ... - класс изолятора;
четвертая, следующая после цифр - А, Б, В, Г... - модификацию(модернизацию) изолятора;
- цифры и буквы шифра означают:
первая - строительную высоту:
1 - большая,
2 - малая,
0 - конструкция, выполненная с одной строительной высотой;
вторая - тип или группу материала:
1 - стекло щелочное,
2 - стекло малощелочное,
3 - фарфор подгруппы 110.1,
4 - фарфор подгруппы 120;
третья - род тока, для которого предназначен изолятор:
1 - постоянный,
2 - переменный;
- буквы - обозначение типа замка по ГОСТ12253 и климатическое исполнение по ГОСТ15150. Допускается обозначение климатического исполнения УХЛ не указывать.
Тип изолятора указывают при маркировке изделия, шифр - втоваросопроводительной документации и при заказе.
Пример условного обозначенияизолятора подвесного фарфорового со сферической формой изоляционной детали,класса 70, индекс модернизации А, с большой строительной высотой, из фарфораподгруппы 110.1, для переменного тока, с замком марки V -шплинтообразным, климатического исполнения Т:
ИзоляторПФС70А 132VT ТУ ...
Классы и обозначения изоляторов приведены в приложении2.
(Измененная редакция, Изм. № 1).
2.1. Основные параметры изоляторов приведены в табл. 1.
Таблица 1
Класс изолятора | Механическая (электромеханическая) разрушающая сила кН, не менее | Механическая разрушающая сила остатка изолятора из стекла, кН, не менее | Пробивное напряжение промышленной частоты в изоляционной среде, кВ, не менее |
40 | 40 | 32 | 100 |
60 | 60 | 48 | 130 |
70 | 70 | 56 | 130 |
80 | 80 | 64 | 130 |
100 | 100 | 80 | 130 |
120 | 120 | 96 | 130 |
160 | 160 | 128 | 130 |
190 | 190 | 152 | 130 |
210 | 210 | 168 | 130 |
240 | 240 | 192 | 130 |
300 | 300 | 240 | 130 |
400 | 400 | 320 | 130 |
530 | 530 | 424 | 130 |
Примечания:
1. Параметрымеханическая разрушающая сила - для стеклянных, а электромеханическая - дляфарфоровых изоляторов.
2. Механическая разрушающаясила остатка изолятора - после выдержки не менее месяца с момента сборкиизолятора.
3.1. Основные размеры изолятора приведены в табл. 2.
Таблица 2
Класс изолятора | Максимальный номинальный диаметр изоляционной детали, мм | Номинальная строительная высота, мм | Минимальная номинальная длина пути утечки, мм | Стандартное сферическое соединение по ГОСТ 27396 |
40 | 175 | 100 | 185 | 11 |
40 | 175 | 110 | 185 | 11 |
60 | 255 | 127 | 280 | 16 |
60 | 255 | 146 | 280 | 16 |
70 | 255 | 127 | 280 | 16 |
70 | 255 | 146 | 280 | 16 |
80 | 255 | 127 | 280 | 16 |
80 | 255 | 146 | 280 | 16 |
100 | 255 | 127 | 280 | 16 |
100 | 255 | 146 | 280 | 16 |
120 | 255 | 146 | 280 | 16 |
120 | 280 | 170 | 330 | 16 |
160 | 280 | 146 | 300 | 20 |
160 | 300 | 170 | 330 | 20 |
190 | 300 | 170 | 330 | 24 |
190 | 320 | 195 | 370 | 24 |
210 | 300 | 170 | 330 | 20 |
210 | 320 | 195 | 370 | 20 |
240 | 300 | 170 | 330 | 20 |
300 | 320 | 195 | 370 | 24 |
400 | - | 205 | - | 28 |
400 | - | 220 | - | 28 |
530 | - | 240 | - | 32 |
530 | - | 255 | - | 32 |
Примечания:
1. Номинальные значения основных размеров изоляторовконкретного типа должны быть согласованы между изготовителем и потребителем.
2. Дляизоляторов классов 400 и 530, применяемых на воздушных линиях ультравысокогонапряжения, диаметр изоляционной детали и длину пути утечки устанавливают посогласованию между изготовителем и потребителем.
3. Для изоляторов специального исполнения допускаются другие значениядиаметра изоляционной детали и строительной высоты, согласованные междуизготовителем и потребителем.
(Измененная редакция, Изм. № 1).
3.2. Допускаемые отклонения от номинальной строительной высоты изоляторадолжны быть не более ±(0,03h + 0,3) мм,
где h - номинальнаястроительная высота, мм.
Допускаемые отклонения от номинальной длины пути утечки и диаметра должныбыть не более:
±(0,040a+ 1,5) мм - при а £ 300 мм;
±(0,025a+ 6,0) мм - при а > 300 мм,
где а- номинальный размер, мм.
3.3. Типы, коды ОКП, параметры и размеры изоляторов, применяемых для нужднародного хозяйства, приведены в приложении 1.
Таблица3
Тип изолятора | Код ОКП | Чертеж | Механическая (электромеханическая) разрушающая сила, кН, не менее | Механическая сила остатка изолятора, кН, не менее | Пробивное напряжение промышленной частоты в изоляционной среде, кВ, не менее | Диаметр изоляционной детали, мм | Строительная высота, мм | Длина пути утечки, мм | Сферическое соединение по ГОСТ 27396 | Напряжение, кВ, не менее | Масса, кг | ||||
выдерживаемое импульсное | выдерживаемое частотой 50 Гц под дождем | по уровню радиопомех | |||||||||||||
положительной полярности | отрицательной полярности | 86 дБ | 60 дБ | ||||||||||||
Изоляторы нормального исполнения | |||||||||||||||
ПС40А | - | а | 40 | 32 | 100 | | 110+3,5 | 185±9 | 11 | 70 | 70 | 33 | 25 | - | 1,50±0,10 |
ПС70Д | 34 9381 0001 | а | 70 | 56 | 130 | 255±2 | 127±4 146±4 | 303±13 | 16 | 100 | 100 | 40 | 25 | 20 | |
ПС70Е | 34 9381 0019 | а | 70 | 56 | 130 | 255±2 | 127±4 146±4 | 303±13 | 16 | 100 | 100 | 40 | 25 | 20 | 3,40±0,20 |
ПФ70В | 34 9351 0002 | а | 70 | - | 130 | | 146±4 | 340±10 | 16 | 110 | 110 | 45 | 25 | 20 | 4,80±0,30 |
ПФ70Д | 34 9351 0005 | а | 70 | - | 130 | 255±7 | 127±4 (146±4) | 303±13 | 16 | 110 | 110 | 40 | 25 | 20 | 4,5±0,30 |
ПС120Б | 34 9381 0006 | а | 120 | 96 | 130 | 255±2 | 146±4 | 320±14 | 16 | 100 | 100 | 40 | 30 | 20 | |
ПС160В | 34 9381 0011 | а | 160 | 128 | 130 | 280±2 | 146±4 170±5 | 370±15 | 20 | 110 | 115 | 45 | 35 | 20 | 6,30±0,30 |
ПС210В | 34 9381 0017 | а | 210 | 168 | 130 | 300±2 | 170±5 | 370±15 | 20 | 110 | 110 | 45 | 40 | - | 7,30±0,40 |
ПС300В | 34 9381 0022 | а | 300 | 240 | 130 | 320±2 | 195±6 | 385±15 | 24 | 130 | 130 | 50 | 40 | - | 10,00±0,50 |
ПС400Б | 34 9381 0021 | а | 400 | 320 | 130 | 390±2 | 205±6 | 475±15 | 28 | 130 | 130 | 55 | 40 | - | 15,0±0,50 |
Изоляторы специального исполнения | |||||||||||||||
ПСД70Е | 34 9381 0018 | в | 70 | 56 | 130 | 270±3 | 127±4 | 411±16 | 16 | 110 | 110 | 45 | 25 | 20 | 4,60±0,30 |
ПФД70В | - | в | 70 | - | 130 | | 146±4,5 | 360±16 | 16 | 120 | 115 | 45 | 30 | 20 | 5,70±0,30 |
ПСС70А | - | д | 70 | 56 | 130 | 310±3 | 127±4 170±5 | 310±14 | 16 | 80 | 80 | 40 | 25 | 20 | 4,00±0,20 |
ПФС70А | - | д | 70 | - | 130 | 310±3 | 127±4 170±5 | 318±14 | 16 | 90 | 90 | 45 | 25 | 20 | |
ПСВ120Б | 34 9381 0020 | б | 120 | 96 | 130 | 290±4 | 146±4 | 442±17 | 16 | 125 | 125 | 50 | 30 | 20 | 5,70±0,30 |
ПСС120А | - | д | 120 | 96 | 130 | 330±3 | 127±4 | 330±14 | 16 | 75 | 75 | 45 | 30 | 20 | 4,80±0,30 |
ПСД160А | - | в | 160 | 128 | 130 | 350±3 | 146±4 | 440±17 | 20 | 120 | 120 | 55 | 35 | - | 7,70±0,30 |
ПСК210А | 34 9381 0013 | г | 210 | 168 | 130 | 410±5 | 155±5 | 410±10 | 20 | 90 | 90 | 55 | 40 | - | 8,60±0,35 |
ПСС210Б | 34 9381 0025 | д | 210 | 168 | 130 | 410±4 | 156±5 | 410±16 | 20 | 90 | 90 | 55 | 40 | - | 9,00±0,5 |
ПСК300К | 34 9381 0015 | г | 300 | 240 | 130 | | 175±5 | 457±17 | 24 | 85 | 90 | 52 | 37 | - | 13,40±0,65 |
ПСК300А | 34 9381 0023 | г | 300 | 240 | 130 | 450±5 | 180±4 | | 24 | 90 | 90 | 52 | 40 | - | 12,4±0,05 |
Примечание. Типы изоляторов, неимеющих кода ОКП, находятся в стадии разработки.
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 1).
Обозначение по ГОСТ 27661-88 | Обозначение по МЭК 305-78 | Обозначение по ГОСТ 27661-88 | Обозначение по МЭК 305-78 |
ПС40 | U40 BS | ПС160 | U160 BS |
ПС40 | U40 BL | ПС160 | U160 BL |
ПС60 | U60 BS | ПС190 | U190 BS |
ПС60 | U60 BL | ПС190 | U190 BL |
ПС70 | U70 BS | ПС210 | U210 BS |
ПС70 | U70 BL | ПС210 | U210 BL |
ПС80 | U80 BS | ПС240 | - |
ПС80 | U80 BL | ПС300 | U300 B |
ПС100 | U100 BS | ПС400 | U400 BS |
ПС100 | U100 BL | ПС400 | U400 BL |
ПС120 | U120 BS | ПС530 | U530 BS |
ПС120 | U120 BL | ПС530 | U530 BL |
ИНФОРМАЦИОННЫЕДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством энергетикии электрификации СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемГосударственного комитета СССР по стандартам от 29.03.88 № 881
3. Стандарт полностью соответствуетмеждународному стандарту МЭК 305-78
4. ВВЕДЕН ВПЕРВЫЕ
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта, подпункта, приложения |
ГОСТ 6490-93 | |
ГОСТ 12253-88 | |
ГОСТ 15150-69 | |
ГОСТ 20419-83 | |
ГОСТ 27396-93 |
6. Ограничение срока действия снято по протоколу № 3-93Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС5-6-93)
7. ИЗДАНИЕ с Изменением № 1, утвержденным в сентябре1989 г. (ИУС 12-89)
СОДЕРЖАНИЕ
ПРИЛОЖЕНИЕ 1 Справочное ТИПЫ, КОДЫ ОКП, ПАРАМЕТРЫ И РАЗМЕРЫ ЛИНЕЙНЫХ ПОДВЕСНЫХ ТАРЕЛЬЧАТЫХ ИЗОЛЯТОРОВ ПРИЛОЖЕНИЕ 2 Справочное КЛАССЫ И ОБОЗНАЧЕНИЯ ИЗОЛЯТОРОВ ПО ГОСТ 27661-88 И МЭК 305-78 |
