ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

ПостановлениемГосударственного комитета по делам строительства от 15 июня 1983 г. № 118 сроквведения установлен

с 01.01.84

Настоящий стандарт распространяется на ограждающиеконструкции зданий и сооружений: стены, перегородки, перекрытия, покрытия,окна, витрины, фонари, двери и устанавливает методы определения сопротивленияих воздухопроницанию при лабораторных испытаниях и в условиях эксплуатации.

Сущность метода заключается в том, что через образецконструкции или фрагмент, расположенный в рабочем положении, пропускают потоквоздуха и после установления стационарного режима измеряют расходфильтрующегося через образец воздуха и перепад давления на его противоположныхповерхностях. Величину сопротивления воздухопроницанию ограждающих конструкцийили их стыков вычисляют по результатам измерений.

1. ОТБОР ОБРАЗЦОВ

1.1. Образцами для испытания в лабораторных условияхявляются: изделия заводского изготовления - окна, витрины, фонари, двери,ворота; фрагменты стен, перегородок.

1.2. Образцами для испытаний в условиях эксплуатациизданий и сооружений, являются: фрагменты стен, перегородок, перекрытий,покрытий окон, витрин, фонарей, дверей, ворот.

1.3. Порядок отбора образцов, подлежащих испытанию,их количество устанавливаются стандартами или техническими условиями наконкретные ограждающие конструкции. Если этими документами не установленоколичество образцов, то количество однотипных образцов, подлежащих испытанию,должно быть не менее трех.

1.4. Размеры образца не должны быть более 3000 мм именее 1000 мм.

1.5. Материал испытуемого образца должен иметьнормируемую влажность.

1.6. При испытании в условиях эксплуатации зданий исооружений фрагменты стен, перегородок, перекрытий, покрытий, дверей, ворот,фонарей, окон, витрин при непрерывном остеклении по высоте и ширине фасададолжны выбираться таким образом, чтобы количество погонных метров стыковыхсоединений различных элементов ограждений, приходящееся на 1 м фрагмента, былоблизко 1; среднему по всему ограждению здания.

2. АППАРАТУРА И ОБОРУДОВАНИЕ

2.1. Установки для определениясопротивления воздухопроницанию состоят из:

камеры с пятьюжесткими герметичными стенками, трансформируемым проемом для плотной установкиобразца, опорными штангами и передвижными домкратами для его крепления (черт. 1);

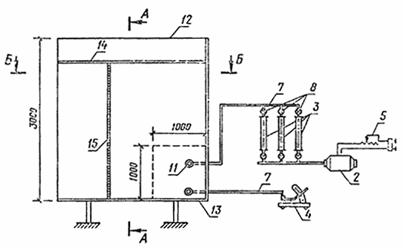

Схема установки для определения сопротивления воздухопроницаниюограждающих конструкций в лабораторных условиях

1 - камера; 2 - воздушный насос; 3 - измеритель расхода воздуха; 4 - микроманометр; 5 - регулятор расхода воздуха; 6- образец (окна, стены, перегородки); 7- резиновые шланги; 8 - воздушныезапорные краны; 9 - плоская пористаярезина; 10 - мастика; 11 - штуцер; 12 - днище; 13 - горизонтальнаяи вертикальная неподвижные стенки; 14- горизонтальная подвижная стенка; 15- вертикальная складывающаяся стенка; 16 - опорные штанги; 17 - передвижныедомкраты

Черт. 1

камеры с оболочкой из воздухонепроницаемогоматериала (черт.2).

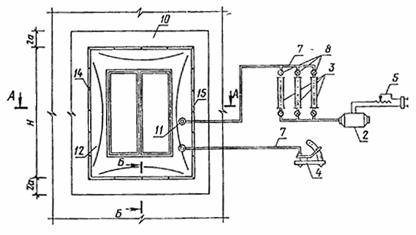

Схемаустановки для определения сопротивления воздухопроницанию ограждающихконструкций в условиях эксплуатации зданий и сооружений

1 - камера; 2 - воздушныйнасос; 3 - измеритель расхода воздуха(ротаметры); 4 - микроманометр; 5 - регулятор расхода воздуха; 6 - образец (окна, стены, перегородки,перекрытия, покрытия); 7 - резиновыешланги; 8 - воздушные запорные краны;9 - пористая резина; 10 - мастика; 11 - штуцер; 12 -оболочка из воздухонепроницаемого материала; 13 - полиэтиленовая пленка; 14- швеллер; 15 - шуруп; 16 - виниловая трубка

Черт. 2

Материал по контуру к образцу крепят при помощирамки из раздвижных алюминиевых швеллеров размером 30 ´ 20 ´2 мм и 40 ´20 ´2 мм по ГОСТ13623-80. Между полками швеллеров располагают резиновую пористую прокладкудиаметром 50 мм по ГОСТ19177-81. Рамку к деревянным или бетонным поверхностям крепят шурупами А5 ´70 по ГОСТ 1146-80с шагом 250 мм, а к металлическим — винтами 5 ´ 45-021 по ГОСТ17474-80 с шагом 250 мм;

воздушного насоса с регулируемой интенсивностьюрасхода воздуха от 0 до 200 м/ч для создания или поддержания заданногоизбыточного или пониженного давления воздуха в камере (например, пылесос поГОСТ 16999-79 или ГОСТ 10280-75).Воздушный насос соединяют с измерителем расхода при помощи резиновых шлангов;

микроманометра по ГОСТ 11161-71 для измеренияизбыточного или пониженного давления в камере от 0 до 200 даПа (от 0 до 200 ммвод. ст.). Погрешность при измерении перепада давлений воздуха ± 1 %.Микроманометр соединен с камерой при помощи резиновых шлангов;

измеритель расхода воздуха — один или несколькоротаметров РМ по ГОСТ 13045-81 с пределамиизмерения от 0 до 200 м³/ч. Интервалы температур воздуха приизмерении от минус 30 °С до плюс 50 °С, относительная влажность воздуха 30-80%, погрешность при измерении расхода воздуха ± 2,5 %. Допускается применять скачестве измерителя расхода воздуха патрубок с термоанемометром по ГОСТ8.361-79;

барометра по ГОСТ 23696-79 для измеренияатмосферного давления воздуха;

термометра по ГОСТ 112-78для измерения температуры воздуха;

стальной рулетки по ГОСТ 7502-80для измерения габаритов образца.

2.2. В комплекте установки допускается применять идругие средства измерений, обеспечивающие соблюдение требований, указанных в п.2.1.

2.3. Спецификация изделий и элементов установки дляопределения сопротивления воздухопроницанию конструкций приведена в справочном приложении3.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Подготовкаобразца

3.1.1. Определяют целостность образца и соответствиеего проектным данным, работоспособность приборов открывания (для окон, дверей иворот). Образцы, имеющие заводской брак, к испытанию не допускают.

3.1.2. Определяют размеры образца при помощистальной рулетки по ГОСТ 7502-80:для окон, витрин, фонарей, дверей, ворот - по проему в свету при размещении ихв стене или по наружному обмеру коробок при испытании изделия; для фрагментовстен, перегородок, перекрытий и покрытий - по наружному обмеру камеры; длястыков ограждающих конструкций - по длине стыка в пределах камеры.

3.1.3. Торцовые поверхности деревянных образцов воизбежание подсоса воздуха перед испытанием в лабораторных условиях должны бытьпокрашены за 2 раза масляной краской; бетонных и кирпичных образцов - должныбыть покрыты за 2 раза мастикой. Фрагменты стен, перегородок, перекрытий,покрытий, включая и их стыки, во избежании подсоса воздуха перед испытанием вусловиях эксплуатации зданий и сооружений должны быть покрыты мастикой илипластичной глиной по периметру от оболочки на ширину, равную двум толщинамфрагмента, но не менее 500 мм. При невозможности промазки мастикой в условияхэксплуатации зданий допускается испытывать фрагменты дважды: когда фрагмент с внешней стороны закрыт пленкойразмером по внешнему габариту камеры и когда фрагмент с внешней стороны неимеет пленки. В этом случае за результат принимают разность расходов воздуха.

3.2. Подготовкаустановки

3.2.1. Производят герметичное крепление оболочки по контуруобразца при помощи пористой резины н мастики (черт.1), при помощи рамки из раздвижных металлических швеллеров н резиновойуплотняющей прокладки (черт.2). Устанавливают и подсоединяют измеритель расхода воздуха 3 и микроманометр 4. Подсоединяют воздушный насос 2и регулятор расхода воздуха 5.

3.2.2. Проверяют герметичность всех соединенийустановки путем пробного нагнетания воздуха в камеру и нанесения мыльногораствора на проверяемую поверхность. При необходимости производятдополнительное уплотнение сопряжений по контуру оболочки соединительных фланцеви других мест герметиком.

3.3. Поверкатехнического состояния приборов

3.3.1. Виды поверок и их периодичность - по ГОСТ8.002-71.

3.3.2. Поверку технического состояния ротаметровпроизводят по ГОСТ8.122-74.

3.3.3. Поверку технического состояниямикроманометров производят 110 ГОСТ8.302-78.

3.3.4. Поверку технического состояния термометровпроизводят по ГОСТ8.317-78.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ

Испытания ограждающих конструкций производят дважды:при подключении воздушного насоса по схеме нагнетания и разрежения. Прииспытании по схеме разрежения между пленкой и образцом должен быть помещенкаркас из алюминиевых трубок диаметром 15-20 мм (черт. 3) илииспользовано другое решение,. препятствующее прилеганию пленки к испытываемомуобразцу.

Конструкцияалюминиевого сборно-разборного каркаса

1 - алюминиевые трубки диаметром 15-20 мм и длиной 500 мм; 2-5 - соединительные элементы изалюминиевых прутков диаметром 12-14 мм, сварены аргонодуговой сваркой

Крепление каркаса кобразцам аналогично указанному на черт.2.

Черт. 3

За результат определения сопротивлениявоздухопроницанию принимают наименьшее значение из двух измерений по схеменагнетания и разрежения.

4.1. Испытания в лабораторных условиях (черт. 1)

4.1.1. При помощи воздушного насоса 2 и регулятора расхода воздуха 5 создают разности давлений по обестороны образца, равные следующим значениям 0,5; 1; 2; 3; 4; 5; 7; 10; 15; 20;25 даПа (1 даПа @1 мм вод. ст.).

4.1.2. Верхний предел значения разности давленийдолжен соответствовать области применения конструкций, т. е. Возможно ближесоответствовать фактической разности, создаваемой тепловым напором и напоромветра. Во всех случаях верхний предел значения разности давлений не должен бытьменее 3 даПа (3 мм вод. ст.), а число этих значений - не менее 4.

4.1.3. После стабилизации каждого значения разностидавлений одновременно измеряют расход воздуха Q_oв м³/ч, разность давлений по обе стороны образца Dр в даПа (мм вод. ст.), температуру воздуха t в °С и атмосферное давление р в даПа (мм рт. ст.). Стабильность разности давлений приизмерениях достигается регулятором расхода воздуха или воздушнымизапорно-регулировочными кранами.

4.2. Испытания вусловиях эксплуатации зданий и сооружений (черт.2)

4.2.1. Испытания ограждающих конструкций в условияхэксплуатации зданий и сооружений производят в соответствии с п. 4.1.

4.2.2. При необходимости раздельного определениясквозной и продольной воздухопроницаемости образца испытание его производят припомощи двух смонтированных с обеих сторон образца установок. В одной камересоздают повышенное давление, а в другой - разрежение и определяют общуювоздухопроницаемость образца со стороны камеры разрежения. Затем в обеихкамерах создают разрежение равного значения и определяют продольнуювоздухопроницаемость образца. Сквозную воздухопроницаемость образца определяюткак разность между общей и продольной воздухопроницаемостью.

4.2.3. Воздухопроницаемость отдельных элементовобразца (например, воздухопроницаемость оконных откосов и окна) следуетопределять при изоляции соответствующего элемента путем повторного испытанияобразца.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ ИСПЫТАНИЯ

5.1. Истинный часовой объемный расход воздуха Q в м³/ч для каждого значения разности давленийопределяют по формуле

Q = k Q_o.                                                                                                       (1)

где k -поправочный коэффициент на истинные атмосферные условия проведения испытаний,определяемый по формуле

,                                                                                                      (2)

где Р_o иP - атмосферные давления приградуировке ротаметра и при испытании, даПа (мм рт. ст.);

Т_ои Т- температура воздуха приградуировке ротаметра и при испытании, °К;

Q_o - численное значение замеренного расхода воздуха, м³/ч.

Истинный объемный расход воздуха Q переводят в весовой расход q в кг/ч по формуле

.                                                                                                     (3)

5.2. По величине весового расхода воздуха q через испытуемый образец площадью F в м²при заданном перепаде давлений воздуха Dрв даПа (мм вод. ст.) определяют воздухопроницаемость образца G в кг/м²×ч по формуле

.                                                                                                           (4)

5.3. Строят рабочий график зависимостивоздухопроницаемости образца от разности давлений в логарифмических координатах(черт.4).

5.4. Определяют показатель режима фильтрации воздухачерез ограждающую конструкцию п изграфика в логарифмических координатах G—Dркак тангенс угла наклона прямой, построенной по результатам эксперимента, к осиабсцисс (см. пример на черт.4).

5.5. Воздухопроницаемость образца G в кг/м²×чдля промежуточных значений разности давлений Dрдопускается определять по формуле

G = i_оDpⁿ,                                                                                                      (5)

где (i_о - коэффициент воздухопроницаемости ограждающихконструкций в кг/м²×ч даПа (кг/м²×ч×ммвод. ст.) при Dр = 1 даПа (мм вод.ст.), т. е. воздухопроницаемость ограждающих конструкций G при Dр = 1 даПа (мм вод.ст.), определяют аппроксимированием экспериментальных данных при помощи графикана черт.4.

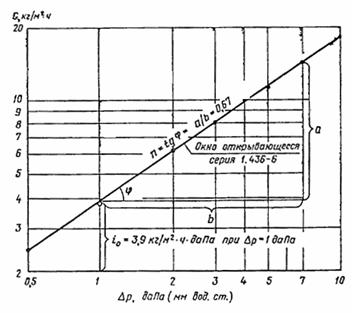

Примерзависимости воздухопроницаемости открывающегося окна серии 1.436-6 от разностидавлений, построенной в логарифмических координатах

Черт.4

5.6. Допускается производить обработку результатовиспытаний по экспериментальным точкам методом наименьших квадратов.

5.7. Сопротивление воздухопроницанию ограждающихконструкций R_и в м²×ч×даПа/кг(м²×ч×мм×вод.ст./кг) определяют по формуле

.                                                                                                          (6)

Полученное значение, должно быть не менееприведенного в обязательном приложении1.

5.8. Результаты испытаний заносят в таблицу, формакоторой приведена в рекомендуемом приложении2.

5.9. Относительная погрешность определениясопротивления воздухопроницанию ограждающих конструкций по данной методике непревышает 10 %.

6. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

6.1. При работе с воздушным электрическим насосом вметаллическом корпусе должны соблюдаться требования безопасности в соответствиис правилами эксплуатации электроустановок.

ПРИЛОЖЕНИЕ 1
Обязательное

СОПРОТИВЛЕНИЕВОЗДУХОПРОНИЦАНИЮ НЕКОТОРЫХ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ R_и в м²×ч×даПа/кг (м²×ч×мм×вод. ст./кг)

ПРИЛОЖЕНИЕ 2
Рекомендуемое
