КАТАЛОГ КООРДИНАТ
ГЕОДЕЗИЧЕСКИХПУНКТОВ

ФОРМА И СОДЕРЖАНИЕ

ГОСТ 25634-83

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Постановлением Государственного комитета СССР по стандартамот 15 февраля 1983 г. № 812 срок введения установлен

с 01.01.85

Настоящий стандарт устанавливает основные требования к построению,содержанию и форме каталога координат геодезических пунктов (далее втексте - каталог).

Требованиянастоящего стандарта являются обязательными.

(Измененнаяредакция, Изм. № 1).

1.ОБЩИЕ ТРЕБОВАНИЯ

1.1. Каталоги составляют по согласованному плануВоенно-топографического управления Генерального штаба и Главного управления геодезии и картографии при СоветеМинистров СССР.

Изданиекаталогов производит Военно-топографическое управление Генерального штаба.

1.2.Каталоги составляют на территорию по листам карты масштаба 1:200000,группируя геодезические пункты по листам карты масштаба 1:50000. На территорию,расположенную между параллелями 60 и 76°, каталоги должны быть составлены насдвоенный лист карты масштаба 1:200000, асевернее параллели 76° - на строенный лист карты этого масштаба.

Еслиобъем каталога превышает 20 печатных листов, то на территорию, расположеннуююжнее параллели 60°, допускается составлять каталоги на лист карты масштаба1:100000, а на территориюсевернее параллели 60° - на лист картымасштаба 1:200000.

1.3.Каждому каталогу присваивают номенклатуру и название (при его наличии),соответствующие листу карты, на площадь которого он составлен, например:

«Каталогкоординат геодезических пунктов на лист карты масштаба1:200000 М-35-XI (Березово)».

1.4.Каталог должен состоять из разделов, расположенных в следующем порядке:

пояснение;

списоккоординат пунктов государственной геодезической сети;

списоккоординат пунктов геодезических сетей сгущения;

указательили алфавитный указатель геодезических пунктов, а также схема геодезическойсети.

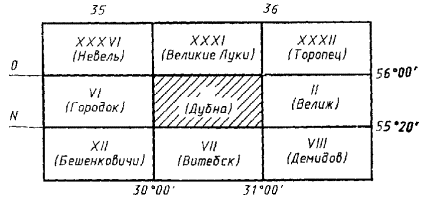

Вкаталоге должны быть обложка (обязательное приложение 1), титульный лист (обязательное приложение 2) и оглавление (справочноеприложение 3).

Есликаталог создают на лист карты, одна из рамок которого проходит по граничномумеридиану зоны, то дополнительно на полосу протяженностью 30′ по долготеот этого меридиана (в пределах листа карты) составляют:

списоккоординат пунктов государственной геодезической сети на полосу перекрытия;

списоккоординат пунктов геодезических сетей сгущения на полосу перекрытия.

Вприведенном порядке списки помещают перед указателем, геодезических пунктов и взаголовках указывают средний меридиан соседней зоны.

Разделыкаталога должны быть пронумерованы.

1.5.В списки помещают уравненные координаты геодезических пунктов:плановые - в Системе 1942 г., отнесенные к поверхности эллипсоида Красовского ивычисленные на плоскости (координаты х, у) для шестиградусных зонпроекции Гаусса; нормальные высоты - в Балтийской системе высот 1977 г.

1.6.Координаты х, у пунктов полосы перекрытия помещают в каталоге всписке координат пунктов (основном списке) и списке координат пунктов на полосуперекрытия. В основном списке координаты пунктов указывают взоне расположения листа карты, на который составляют каталог (в основной зоне),а в списке на полосу перекрытия - в соседней(для данного листа карты) зоне.

1.7. В список координат пунктов государственной геодезической сети включают:

пунктыгосударственной геодезической сетиклассов, на которых значение средней квадратической ошибки измеренного угла из уравнивания непревышает 3″, а дирекционного угла - 4″;

пунктыгородских сетей, связанных с государственной геодезической сетью.

Пунктыгородских сетей, исходя из их точности и геометрическогопостроения, должны быть переклассифицированы в соответствующие классыгосударственной геодезической сети.

1.8.Допустимые средние квадратические ошибки измеренных углов из уравнивания идирекционных углов для каждогокласса государственной геодезической сети устанавливают по результатам еепереуравнивания.

1.9. В список координат пунктов геодезических сетей сгущениявключают:

пунктысетей, указанных в п. 1.7,которые по точности или построению невозможно отнести к государственнойгеодезической сети. Пункты государственной геодезической сети 1 и 2-го классовв сети сгущения не переводят. При недопустимых значениях ошибок дирекционныхуглов номера этих пунктов по каталогу отмечают знаком «*»;

* Утверждена Главным управлением геодезии и картографии при Совете Министров СССР, 1976 г.

пунктыгеодезических сетей, допустимое значение средней квадратическойошибки координат которых относительно элементов государственной геодезическойсети не превышает 5 м, а дирекционного угла - 60″;

пунктыполигонометрии 4-го класса, определенные в соответствии с требованиями«Инструкции» по полигонометрии и трилатерации.

1.10. На основании требованийпп. 1.7 и 1.9 в каталог включают все геодезические пунктынезависимо от их плотности, закрепленные на местности центрами, обеспечивающимиих сохранность на длительное время. Пункты полигонометрии 4-го класса, 1 и 2разрядов, проложенной в городах, поселках городскоготипа, а также для обеспечения объектов строительства, в каталог не включают.

1.7,1.8, 1.9, 1.10. (Измененная редакция, Изм. № 1).

1.11.В каталоге могут быть помещены дополнительные сведения, не предусмотренныенастоящим стандартом.

1.12.В зависимости от объема каталога допускается составлять его в нескольких томах.Каждый том составляют на отдельный или на сдвоенный лист карты масштаба 1:50000(1:100000).

1.13.Если после издания каталога произошли изменения данных, включенных в него, то вэтом случае каталог пересоставляют и переиздают.

2.СОДЕРЖАНИЕ КАТАЛОГА

2.1.Пояснение

2.1.1.Раздел должен состоять из следующих подразделов:

общиесведения;

переченьгеодезических работ (составляется только при наличии сведений о геодезическихработах);

сведенияо точности геодезических сетей;

сведенияо плотности геодезических пунктов;

сведенияо закреплении геодезических пунктов;

сведенияо координатах геодезических пунктов и высотах их знаков;

сведенияо дирекционных углах и сторонахсети;

списокпринятых сокращений.

Типовоесодержание раздела приведено в справочном приложении 3.

2.1.2.В подразделе «Общие сведения» указывают, в какой системе приведены в каталоге координаты геодезических пунктов и годы выполнениягеодезических работ, а также поясняют содержаниеи построение каталога.

2.1.3.При наличии сведений в подразделе «Перечень геодезических работ» указывают: видработы, листы карт, на площади которых она выполнена, год производства полевыхработ и организацию, выполнившую их.

Вподразделе сначала приводят геодезические работы по развитиюгосударственной геодезической сети, а затем - по развитию геодезических сетейсгущения. Геодезические работы в каждой сети перечисляют в зависимости от ихточности и значимости, начиная с работ поразвитию геодезических сетей высших классов. Названия работ нумеруют.

Приналичии двух и более работ по развитию геодезических сетей одного класса ихрасполагают в обратном хронологическом порядке.

2.1.4.Подраздел «Сведения о точности геодезических сетей» представляютв виде таблицы или текста.

Всведениях о точности государственной геодезической сети приводят:средние квадратические ошибки взаимногоположения смежных геодезических пунктов, дирекционных углов направлений наориентирныепункты (ОРП), длин сторон сети(относительные), средние квадратические ошибки астрономических широт, долгот иазимутов на пунктах Лапласа, расположенных на площади листа карты, на которыйсоставлен каталог.

Принеобходимости могут быть приведены средние квадратические ошибки измеренныхуглов, нормальных высот, дирекционных углов на пункты сети, а такжеотносительные ошибки базисных сторон и выходных сторон базисных сетей.

Всведениях о точности геодезических сетей сгущения приводят средниеквадратические ошибки положения геодезических пунктов и дирекционныхуглов направлений на пункты сети и на ОРП относительно соответствующихэлементов государственной геодезической сети.

2.1.4.(Измененная редакция, Изм. № 1).

2.1.5.Подраздел «Сведения о плотности геодезических пунктов» представляют в видетаблицы или текста. Он должен включать:

количествопунктов государственной геодезической сети;

количествопунктов геодезических сетей сгущения;

площадь,приходящуюся на один пункт государственной сети и сетей сгущения;

площадь,приходящуюся на один пункт государственной геодезической сети.

Плотностьгеодезических пунктов подсчитывают по листам карты масштаба 1:100000, исключая площадь водных пространств и зарубежныхтерриторий.

Еслив каталог включают геодезические пункты зарубежных территорий, то сведения обих плотности приводят отдельно.

2.1.6.В подразделе «Сведения о закреплении геодезических пунктов» приводят «Чертежи центров» и краткое их описание.

Дляцентров геодезических пунктов устанавливают условные обозначения,которые, приводят на чертежах. На чертежахпоказывают составные части центра.

2.1.7.В подразделе «Сведения о координатах геодезических пунктов ивысотах их знаков» указывают, какие координатыданы в списках, приводят пояснения, к каким точкам центров пунктов отнесенынормальные высоты и каким методом ониполучены, а также указывают точки, относительно которых определены высотыгеодезических знаков.

2.1.8.В подразделе «Сведения о дирекционныхуглах и сторонах сети» указывают, для какихпунктов, помещенных в каталоге, по каким направлениям даны дирекционные углы и для каких сторон сети даны их длины.

2.1.9.Подраздел «Список принятых сокращений» составляют в виде таблицы (черт. 1).

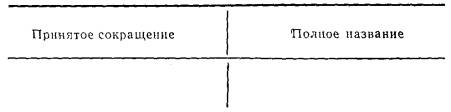

Черт. 1

Названия в ней располагаютв алфавитном порядке.

2.2. Список координат пунктов государственной геодезическойсети

2.2.1. В списке для каждого геодезического пункта приводят: номерпо каталогу, название и (или) номер в системе единой нумерации (номер), тип геодезического знака(при наличии) и его высоту, тип центра и номер его марки, номер или годвыполнения работы в соответствии с перечнем геодезических работ, классгеодезической сети, координаты х, у, нормальную высоту, сближениемеридианов и дирекционные углы направлений на геодезические пункты и на ОРП, атакже длины сторон сети и расстояния до ОРП. Для несохранившихся на местностигеодезических пунктов, наносимых на схему геодезической сети для отображениягеометрической связи, сближение меридианов, дирекционные углы направлений нагеодезические пункты и на ОРП, а также длины сторон сети и расстояния до ОРП всписке не приводят.

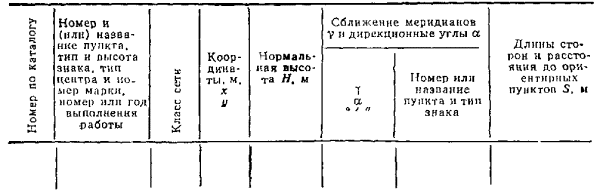

Списоксоставляют по форме, приведенной на черт. 2,при этом допускается делить таблицу на две части, размещаемые на одном или двухразвернутых листах.

Допускаетсяне приводить в списке сближение меридианов.

(Измененнаяредакция, Изм. № 1).

2.2.2. Геодезические пункты в списке формируют по группам всоответствии с требованиями п. 1.2. Группы располагают в порядке возрастания номенклатурлистов карты масштаба 1:50000. В пределах каждой группы пункты располагают поубывающим значениям абсцисс. Каждому пункту присваивают порядковый номер по каталогу. Все пункты,включенные в каталог, должны иметь общую нумерацию.

Список координат пунктов государственной геодезической сети

Черт. 2

2.2.3.В списке после номера геодезического пункта помещают название этого пункта,если его присваивают при производстве полевыхработ. Название согласовывается с транскрипцией,приведенной на топографической карте наиболее крупного масштаба последнегоиздания.

Еслив разные годы названия пункта менялись, то окончательное название устанавливаютпо карте. Если это требование выполнить невозможно, то сохраняют название,присвоенное пункту в более поздней работе.

Названияпунктов не склоняют. После названия (номера) пункта помещают сокращенноеназвание типа геодезического знака.

Еслина листе карты масштаба 1:50000 два пункта или более одного класса имеютодинаковые названия и типы знаков, то к ихназваниям добавляют (в зависимости от их местоположения) наименование сторонысвета или номер, например:

ЛуговаяВост., пир., Луговая Зап., пир;

Луговая- 1, пир., Луговая - 4, пир.

2.2.4.Высоту знака геодезического пункта указывают до 0,1 м и помещают под названием пункта.

Еслигеодезический знак обновляли и для решения частной задачи взамен него построензнак, высота которого меньше прежнего, то указывают высоту и тип нового знака,а в скобках - прежнего, например:

Речная,пир.

4,5(сигн. 18,1) м.

Типпрежнего знака не указывают, если он одинаковый с новым, например:

Парковая,сигн.

14,2 (18,0) м.

Высотагеодезического знака должна соответствовать расстояниюот марки в верхней части I центра (п. 2.1.6) до верха визирного цилиндра.При отсутствии визирного цилиндра высоту знака указывают до столика инструмента, например:

Сосновка,сигн.

29,2 м

до столика.

2.2.5.Под значением высоты геодезического знака (или под словами«до столика») указывают тип центра и в скобках номер марки (при ее наличии), в верхней его части I, например:

Свободныйсигн.

11,8 м

центр 1 оп (425).

Типыцентров указывают в соответствии с данными «Чертежей центров», приведеннымив разделе «Пояснение».

2.2.6. Номер работы согласно перечню геодезических работ приводятв скобках справа от типа центра.

Еслина геодезическом пункте производили измерения, относящиеся к двум работам и более, и результаты измерений прежнихработ сохранили свое значение, то указывают номера всех работ, например:

Ясное,сигн.

23,4 (32,4) м

центр 2 (231) (3.4).

2.2.7. Координаты пунктов, вычисленные на плоскости, указывают всписке до 0,01 м.

Еслигеодезические пункты имеют дополнительные центры, то ихкоординаты помещают в списке в соответствии с требованиями, установленными в п.2.3.4.

2.2.8. Нормальные высоты (высоты) геодезических пунктов указываютдо 0,1 м, а высоты, определенные из геометрического нивелирования, - до 0,01 м.Их относят, как правило, к марке в верхней части I центра.

Есливысота отнесена к другой точке, то точку указывают под значением высоты,например:

202,4

монолит II.

2.2.9. Для каждого геодезического пункта, за исключениемнесохранившихся на местности пунктов, приводят дирекционные углы и длины сторон по всем измеренным с него направлениям напункты сети равного и высшего класса и на ОРП.Сближение меридианов и дирекционные углы направлений на пунктыгосударственной геодезической сети указывают до 0,1″, а направлений наОРП - до 1″.

Еслидирекционные углы на ОРП определены со средней квадратической ошибкой 10-15″, то их значения указывают до 0,1.

2.2.10. Дирекционные углы направлений на геодезическиепункты, а после них на ОРП, располагают по возрастающим значениям.

Еслив качестве ОРП принят геодезический пунктравного или высшего класса, который связан с основным пунктом наблюдениями в сети, то дирекционный угол на негопомещают в числе дирекционных углов на геодезическиепункты, сохраняя значение до 0,1″. После названия такого пункта в скобках указывают «ориент. пункт».

Еслив качестве ОРП принят геодезический пункт, не связанный сосновным пунктом наблюдениями в сети, либо пунктнизшего класса или местный предмет, то вскобках указывают их название и тип знаканапример:

Ориент.пункт (Маяк, пир.)

2.2.9,2.2.10. (Измененная редакция, Изм. №1).

2.2.11. Длины сторон государственной геодезическойсети указывают до 0,01 м.

Расстояниядо ОРП приводят до того знака, которому соответствует точность ихизмерения. Определенные по карте расстояния до местных предметов, выбранных вкачестве ОРП, приводят до 0,1 км, указываяразмерность длины «км» непосредственно в графе списка.

2.3.Список координат пунктов геодезических сетей сгущения

2.3.1.В списке для каждого геодезического пункта приводят: номер по каталогу, номерили название, тип геодезического знака (при наличии) и его высоту, тип центра иномер или год выполнения работы в соответствии с перечнем геодезических работ,класс геодезической сети, координаты х, у, дирекционные углы ирасстояния до ОРП, нормальную высоту.

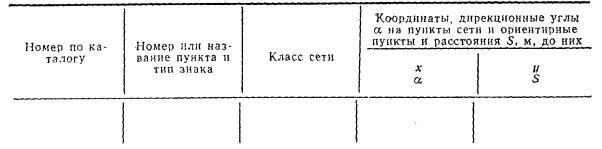

Списоксоставляют по форме, приведенной на черт. 3.

Допускаетсясоставлять список по форме, предусмотренной в п. 2.2.

2.3.2. В районах, где государственная геодезическая сеть неразвита, а также в местах разрывов этой сети, кроме сведений, перечисленных в п. 2.3.1, в списокдополнительно включают дирекционные углы и длины сторон по всем измеренным направлениям на пунктыгеодезических сетей равного и высшего классов.

Список координат пунктов геодезических сетей сгущения

Черт. 3

2.3.3.При включении в список пунктов городских сетей к их классам добавляютобозначение «гор».

2.3.4. Если пунктом сети сгущения служит местный предмет(колокольня,башня, труба завода и т.п.) со снесенным центром, то в списке помещают координаты местного предмета, а подними - координаты снесенного центра. Номер по каталогу присваивают толькоместному предмету.

Еслиоказывается, что снесенный центр расположен на другом листе карты, торядом с его названием указывают в скобках номенклатуру листа, на которомрасположен снесенный центр.

Еслиместный предмет не сохранился, то в список помещают толькокоординаты его сохранившегося снесенного центра, присваивая ему номер покаталогу. Такой снесенный центр включают в каталог и список на тот лист карты,где он расположен, независимо от того, накаком листе размещался несохранившийся местный предмет.

2.3.5. Координаты пунктов указывают в списке с округлением до 1 м.Если положение пунктов относительно пунктов государственной геодезической сетиопределено со средней квадратической ошибкой менее 1 м, то координаты их указывают до 0,1-0,01 м.

Дирекционные углы направлений идлины сторон геодезической сети, помещаемые всписке в соответствии с требованиями п. 2.3.2,указывают соответственно до 1″ и 0,1-0,01м.

Дирекционныеуглы направлений на ОРП указывают до 1″ или, если они определены со средними квадратическими ошибками 10-15″и 30-60″, до 0,1′ и 1′ соответственно.

(Измененнаяредакция, Изм. № 1).

Расстояниядо ОРП приводят до того знака, которому соответствует точность их измерения, аесли они определены по карте, то до 0,1 км.Размерность длины «км» указывают непосредственно в графе списка.

2.3.6.Высоты местных предметов указывают от снесенных центров до точек визирования.

2.3.7.При составлении списка координат пунктов геодезических сетей сгущенияследует руководствоваться также требованиями пп. 2.2.2-2.2.6,2.2.8 и 2.2.10.

Приплотности 1 пункт на 2-3 км² и более допускаетсясоставлять список по листам карты масштаба 1:25000.

2.4. Список координат пунктов государственной геодезическойсети на полосу перекрытия

2.4.1.В списке геодезические пункты располагают в порядке возрастания номеров покаталогу, присвоенных им в основном списке (см. п. 2.2.1).

Всписке помещают координаты, дирекционные углы, длины сторон сети и расстояния до ОРП, руководствуясь требованиямипп. 2.2.1, 2.2.7, 2.2.9-2.2.11.

Списоксоставляют по форме, приведенной на черт. 2.

Высотызнаков, типы центров, номера работ и нормальные высоты в списке на полосуперекрытия допускается не приводить, так как их указывают в основномсписке.

Списокснабжают заголовком: «Список координат пунктов государственной геодезическийсети на полосу перекрытия. Средний меридиан__________».В последующем на каждой странице указываютзначение среднего меридиана.

2.4.2. Дирекционные углы направлений на ориентирные пункты и расстояния до них указывают в списке независимоот того, расположены ОРП в полосе перекрытия или нет.

2.5. Список координат пунктов геодезических сетей сгущения наполосу перекрытия

2.5.1.В списке геодезические пункты располагают в порядке возрастания номеров по каталогу, присвоенных им в основномсписке (см. п. 2.3.1).

Всписке помещают координаты, дирекционные углы, длины сторон сети и расстояниядо ОРП, руководствуясь требованиями пп. 2.2.10, 2.3.5 и2.4.2.

Списоксоставляют по форме, приведенной на черт. 4.В последующем на каждой странице указывают значение среднего меридиана.

Допускаетсясоставлять список по форме, предусмотренной в п. 2.2.

Высотыгеодезических знаков, типы центров, номера работ и нормальные высоты в спискена полосу перекрытия допускается не приводить, так как их указывают в основномсписке.

Список координат пунктов геодезических сетей сгущения на полосуперекрытия

Средний меридиан______________

Черт. 4

2.6.Указатель или алфавитный указатель геодезических пунктов

2.6.1.В зависимости от того, присвоены пунктам названия или только номера, составляютсоответственно алфавитный указатель пли указатель геодезических пунктов.

2.6.2.В алфавитном указателе приводят номера или названия и номера по каталогупунктов государственной геодезической сети и пунктов сетей сгущения, длякоторых даются дирекционные углы и длинысторон по измеренным направлениям (см. п. 2.3.2).

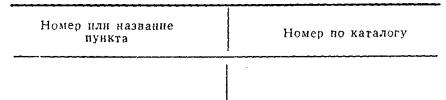

Алфавитныйуказатель составляют по форме, приведенной на черт. 5.

Алфавитный указатель геодезических пунктов

Черт. 5

2.7.Схема геодезической сети

2.7.1.Схему геодезической сети составляют в масштабе листа карты, на площадь которогов соответствии с требованиями п. 1.2издают каталог.

Схемувпечатывают в бланковую карту соответствующего масштаба.

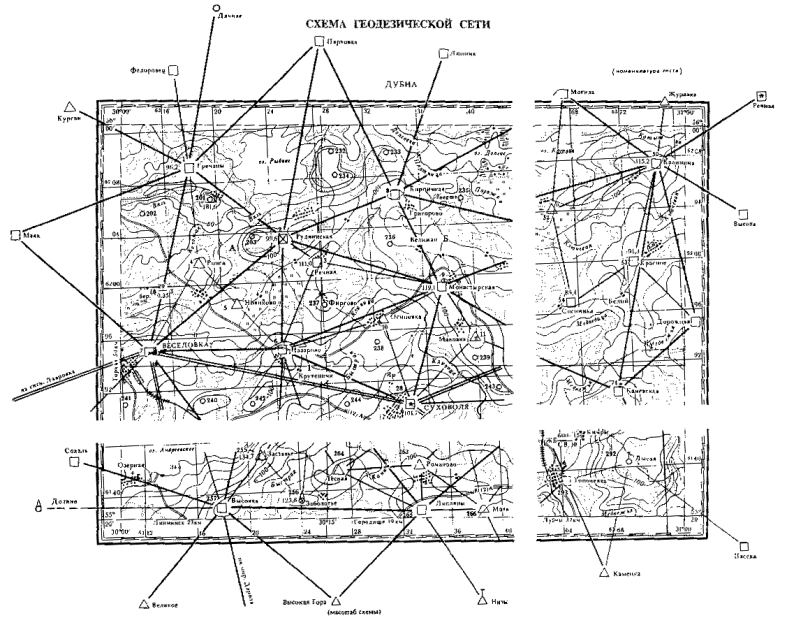

Образецсхемы приведен в приложении 3.

2.7.2.При густой геодезической сети допускаетсясоставлять схему на лист карты масштаба 1:50000.

2.7.3. Насхему наносят: пункты государственной геодезической сети и сетей сгущения, их номера по каталогу и условные знаки. Кроме того, допускаетсянаносить номера (названия) пунктов, измеренные направления на пунктыгеодезической сети.

2.7.4.Для отображения геометрической связи вгосударственной геодезической сети на схемудопускается наносить несохранившиеся пункты принятымусловным знаком (см. п. 3.7).

2.7.5.При нанесении измеренных направлений (см. п. 2.7.3)за рамку схемы в пределах пятисантиметровойполосы наносят геодезические пункты, связанные направлениями с пунктами, показанными на листе карты, на которой составлен каталог. С нанесенных за рамкой схемы пунктов прочерчивают направлениятолько на пункты, расположенные в пределах листакарты. Пункты, находящиеся за пределами полосы, не наносят, но направления на них(в пределах полосы) прочерчивают, подписывая тип знака и номер (название) пунктов, на которые они проведены, например: на сигн. Лавровка.

3.ОФОРМЛЕНИЕ КАТАЛОГА

3.1.Каталоги издают типографским, офсетным или электрографическим способом форматаА5 (148×210 мм).

Прииздании каталога рекомендуется пользоваться шрифтами, указанными в рекомендуемом приложении 4, а такжешрифтами, применяемыми в печатающихустройствах ЭВМ и фотонаборных автоматах.

(Измененнаяредакция, Изм. № 1).

3.2.Каталоги издают в мягких обложках. Если объем каталога более 15печатных листов или в нем шесть и более вклеек, то его издают в жесткомпереплете. Цвет обложки - коричневый.

3.3.Обложку и титульный лист каталога оформляют в соответствии с требованиямиобязательных приложений 1 и 2. На обложке каталога слева вверхупомещают предупредительную надпись: «Проверьте наличие вклеек!».

(Измененнаяредакция, Изм. № 1).

3.4.Классы государственной геодезической сети обозначают арабскими цифрами.Классы геодезических сетей сгущениядопускается обозначать римскими цифрами.

3.5.На каждом листе или странице (кроме первых в списках) над таблицами всехсписков с правой стороны указывают номенклатуру листов карты масштаба 1:100000или 1:50000, в пределах которой расположеныгеодезические пункты, помещенные на этом листеили странице.

3.6.В таблицах всех списков в начале каждой группы геодезических пунктов (см. п. 2.2.2) допускается указывать номенклатуру листапосредине графы 2. Значения координат и длин сторон в списках печатаются сотбивкой цифр.

(Измененнаяредакция, Изм. № 1).

3.7. При оформлении схемы геодезической сети следует пользоватьсяусловными знаками, приведенными в обязательном приложении 5.

Бланковуюкарту печатают бирюзовой сильно разведенной краской. Схему впечатывают черным икрасным цветами насыщенного тона.

Схемывклеивают в каталог.

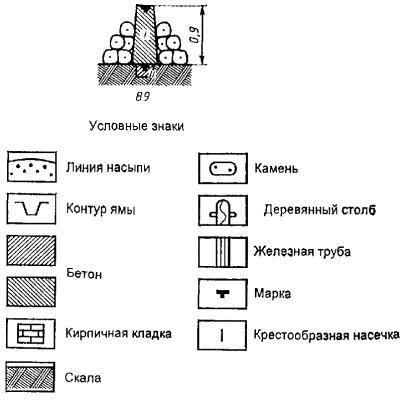

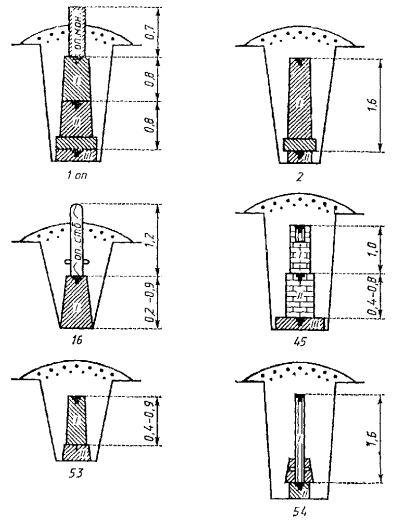

3.8.Чертежи центров (см. п. 2.1.6)оформляют принятыми условными знаками.

Чертежицентров помещают после сведений о закреплении геодезических пунктов или навклейке в конце раздела «Пояснение» без нумерации страниц.

3.9.Каталог должен быть отпечатан на белой бумаге. Списки наполосу перекрытия (см. пп. 2.4 и 2.5) рекомендуется печатать на бумагеголубого цвета.

ПРИЛОЖЕНИЕ 1

Обязательное

(Измененнаяредакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2

Обязательное

(Измененнаяредакция, Изм. № 1).

ПРИЛОЖЕНИЕ 3

Справочное

КАТАЛОГ

КООРДИНАТ ГЕОДЕЗИЧЕСКИХПУНКТОВ

НА ЛИСТ КАРТЫ МАСШТАБА 1:200000

N-36-I

(Дубна)

______________________

(место и год издания)

Система плановыхкоординат 1942 г.

Система высот -Балтийская 1977 г.

6-яшестиградуснаязона

Средний меридиан33° от Гринвича

______________________

(место и годиздания)

(Измененнаяредакция, Изм. № 1).

1. ПОЯСНЕНИЕ

1.1.Общие сведения

1.1.1. В каталогепомещены координаты геодезических пунктов, определенных в 1933-1968 гг. Плановые координаты x, у приведены в Системе 1942 г.для 6-й шестиградусной зоны (средний меридиан 33° от Гринвича).

Нормальные высотыприведены в Балтийской системе 1977 г.

1.1.2.В каталог включены: «Список координат пунктов государственной геодезической сети» и «Список координат пунктов геодезических сетей сгущения» (основные списки), а также «Список координат пунктов государственной геодезической сети на полосу перекрытия» и «Списоккоординат пунктов геодезических сетей сгущения на полосу перекрытия».

Геодезические пункты сгруппированы в списках по листам картымасштаба 1:50000. В пределах каждого листа они расположены по убывающим значениямабсцисс х.

Дляпунктов, расположенных к востоку от граничногомеридиана 30° в полосе протяжением 30′ по долготе,координаты х, у приведены дважды: в основных списках от среднего меридиана 6-й зоны (33°) и в списках на полосу перекрытия от среднего меридиана 5-й зоны (27°).

Номерапунктов по каталогу в списках на полосу перекрытия теже, что в основныхсписках.

1.1.3. В «Список координат пунктовгосударственной геодезической сети» включены пункты триангуляции 1-го класса (работы № 1 и 2) и пункты геодезических сетей 2, 3, 4-го классов, развитые всоответствии с «Основными положениями 1954-1961гг.» (работы № 3-5).

Номера покаталогу пунктов государственной геодезической сети 2-го класса, на которыхсредние квадратические ошибкидирекционных углов превышают допустимые значения, приведенные в табл. 1, отмечены знаком «*».

В «Списоккоординат пунктов геодезических сетей сгущения» включенытриангуляции II, III, IV классов, развитые в соответствии с «Основными положениями1939 г.» (работы№ 6 и 7), пункты триангуляции 3-го класса г. __________________ (работа № 8), пункты триангуляции 1 разряда и специальныхгеодезических сетей (работы № 9 и 10).

1.1.1, 1.1.2, 1.1.3.(Измененная редакция, Изм. № 1).

1.1.4.Для части геодезических пунктов из-заотсутствия данных некоторые сведения неприведены.

(Введендополнительно, Изм. № 1).

1.2. Переченьгеодезических работ

№ 1 - базиснаясеть триангуляции 1-го класса(лист карты N-36-2-A), развитая в 1933 г. Всесоюзным трестом основных геодезическихи гравиметрических работ.

№ 2 -звено триангуляции 1-го класса (листы карт N-36-1-А, Г;2-В, Г), проложенное в 1934 и 1936 гг.Предприятием № 11 ГУГК.

№ 3 -триангуляция 2, 3-го классов и полигонометрия 3-го класса в районе (листы карт N-36-1; 2-А, В), выполненные в 1967 и 1968 гг. Предприятием №14 ГУГК.

№ 4 - триангуляция 2, 3, 4-го классовобъекта (листы карты N-36-2-Б, В, Г; 14-А, В), развитая в 1960 г. Предприятием№ 8 ГУГК.

№ 5 -триангуляция 2, 3-го классов г. Энск (лист карты N-36-1-Г),развитая в 1966 г. Государственным институтомпроектирования городов. Пункты триангуляции 2, 3-го классов переклассифицированы соответственнов пункты 3, 4-го классов государственной геодезической сети.

№ 9 -триангуляция 1 разряда на объекте (листы карты N-36-13-А, Б), развитая в 1963 г. Энским краевым земельным управлением.

№ 10 -специальная геодезическая сеть (СГС-30), развитая в 1967 г. (лист карты N-32-2-А) частями Топографическойслужбы Вооруженных Сил СССР.

(Измененнаяредакция, Изм. № 1).

1.3. Сведенияо точности геодезических сетей

1.3.1. Точностьгосударственных геодезических сетей в пределах каталога характеризуетсяданными, приведенными в табл. 1.

Средняя квадратическаяошибка взаимного положения смежных пунктов равна 0,2 м.

Таблица 1

Дирекционные углы по направлениям на ориентирные пункты, приведенные всписках (разд. 2 и4) до 1″, определены со среднейквадратической ошибкой 6″, а до 0,1′ - со средней квадратической ошибкой10″.

Относительнаясредняя квадратическая ошибка базисной стороны 2-го класса Знаменка, сигн.- Курган, синг.равна 1:300000.

Средние квадратическиеошибки астрономических определений широты, долготы и азимута (из обработки результатов измерений на станции):

на пунктеЗнаменка, сигн. - M_φ = 0,3", М_λ = 0,03^s, m_A = 0,5″;

на пункте Курган,сигн. - M_φ = 0,2", М_λ = 0,03^s, m_A = 0,4″.

(Измененнаяредакция, Изм. № 1).

1.3.2. Средниеквадратические ошибки дирекционных углов ивзаимного положения смежных пунктовтриангуляции III и IV классов работы № 6 равнысоответственно 5″ и 0,5 м.

Дирекционные углы по направлениям на ориентирные пункты,приведенные в списках координат пунктов геодезических сетейсгущения (разд. 3 и 5) до 0,1′,определены со средней квадратической ошибкой 15″, до 1′ - сосредней квадратической ошибкой 30″.

1.4 Сведения оплотности геодезических пунктов

1.4.1.Плотность геодезических пунктов характеризуют данные, приведенные в табл. 2.

1.4.2. Припроизводстве геодезических работ в 1967 и 1968гг. были обследованы пункты ранее проложенныхгеодезических сетей. При этом установлено, что некоторыепункты не сохранились на местности. В каталоге помещены сведения только о техиз несохранившихся пунктов, которые необходимы дляотображения геометрических связей в сети. На схеме геодезической сети эти пункты показаны особым условным знаком.

(Введендополнительно, Изм. № 1).

1.5.Сведения о закреплении геодезических пунктов

1.5.1.Пункты геодезических сетей закреплены на местности центрами, типы которых показаны на «Чертежах центров». Ориентирные пункты закреплены центрами типа 16. На некоторых пунктах, закрепленных центрами типа 53, верхние монолиты изготовлены из камня.

1.5.2.Римские цифры I, II, III на чертежахцентров обозначают номера составных частейцентров. На пунктах, на которых имеются опознавательные монолиты (на«Чертежах центров» эти монолиты обозначены «оп. мон.»), к номенклатуре центра добавленосокращение «оп». Номер марки, заложенной в верхнейчасти 1 центра, указан в скобках вовторой графе «Списка координат пунктов государственной геодезической сети» рядом с типомцентра.

1.6. Сведенияо координатах геодезических пунктов и высотах их знаков

1.6.1. В списках приведены координаты х, у, вычисленные наплоскости в проекции Гаусса.

1.6.2. Высотыпунктов над уровнем моря,как правило,отнесены к верхней части 1 центра. Если высотыотнесены к другим точкам, то это указано под значениями высот. Высоты, определенныеиз геометрическогонивелирования, приведены до 0,01 м.

Таблица 2

1.6.3. Высоты геодезических знаков указаны, как правило,от верхней части 1 центра до верха визирного цилиндра. Если размеры знака приведены между другими точками, то это указано под значениями высот знаков. Для вновьпостроенных наружных знаков (вместо утраченныхболее высоких) приведены два значения высоты;высота прежнего знака указана в скобках.

1.6.2, 1.6.3.(Измененная редакция, Изм. № 1).

1.7.Сведения о дирекционных углах исторонах

1.7.1. В «Списке координат пунктов государственной геодезической сети» для каждогопункта приведены дирекционные углы и длины сторондля всех измеренных с него направлений на пункты сети равного и высшего класса и ориентирные пункты.

Для некоторыхпунктов государственной геодезической сети приведены значения сближения меридианов, которые помещены перед значениями дирекционных углов и подчеркнуты.

1.7.2. В «Спискекоординат пунктов геодезических сетей сгущения» дирекционные углы и длины сторондля направлений, измеренных в сети, приведены только напунктах триангуляции II, III и IV классов работы № 6.

1.7.3.Рядом с названиями пунктов, принятых за ориентирные, в графе «Дирекционные углы» указано: (ориент.пункт).

ЧЕРТЕЖИ ЦЕНТРОВ

1.8. Список принятых сокращений

(Измененная редакция, Изм. № 1).

(Образец первойполосы списка)

2. СПИСОК КООРДИНАТПУНКТОВ ГОСУДАРСТВЕННОЙ ГЕОДЕЗИЧЕСКОЙ СЕТИ

3. СПИСОК КООРДИНАТПУНКТОВ ГЕОДЕЗИЧЕСКИХ СЕТЕЙ СГУЩЕНИЯ
