ГОСТ 25347-82* «Единая система допусков и посадок. Поля допусков и рекомендуемые посадки»

Стандарт распространяется на гладкие элементы деталей с номинальными размерами до 3150 мм и устанавливает поля допусков для гладких деталей в посадках и для несопрягаемых элементов

Обозначение:	ГОСТ 25347-82*
Название рус.:	Единая система допусков и посадок. Поля допусков и рекомендуемые посадки
Статус:	действующий (Стандарт полностью соответствует СТ СЭВ 144-88. Стандарт соответствует международным стандартам ИСО 286-2-88, ИСО 1829 в части отобранных полей допусков.)
Дата актуализации текста:	01.10.2008
Дата добавления в базу:	01.02.2009
Дата введения в действие:	01.07.1983
Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утвержден:	Госстандарт СССР (21.07.1982)
Опубликован:	Издательство стандартов № 1982<br>ИПК Издательство стандартов № 2002<br>ИПК Издательство стандартов № 2004

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормывзаимозаменяемости. Единая система допусков и посадок

ПОЛЯДОПУСКОВ И РЕКОМЕНДУЕМЫЕ ПОСАДКИ

ГОСТ 25347-82

(СТ СЭВ 144-88)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР

ИСПОЛНИТЕЛИ

М.А. Палей, Л.Б. Свичар

ВНЕСЕНМинистерством станкостроительной и инструментальной промышленности

Зам. министра А.Е. Прокопович

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитетаСССР по стандартам от 21 июля 1982г. № 2764

Стандарт полностью соответствует СТ СЭВ 144-88

Стандарт полностью соответствует международным стандартам ИСО 286-2-88,ИСО 1829 в части отобранных полей допусков

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Основные нормы взаимозаменяемости.
Единая система допусков и посадок

ПОЛЯ ДОПУСКОВ И РЕКОМЕНДУЕМЫЕ ПОСАДКИ

Basic norms of interchangeability. Unified system of tolerances and fits Tolerance zones and recommendable fits

ГОСТ
25347-82

(СТ СЭВ 144-88)

Постановлением Государственного комитета СССР по стандартам от 21 июля1982г. № 2764 срок введения установлен

01.07.83

Изменение № 1 ГОСТ 25347-82Единая система допусков и посадок. Поля допусков и рекомендуемые посадки

Утверждено и введено вдействие Постановлением Государственного комитета СССР по управлению качествомпродукции и стандартам от 09.10.89 № 3044

Дата введения 01.07.90

Несоблюдение стандарта преследуется позакону

Настоящий стандартраспространяется на гладкие элементы деталей с номинальными размерами до 3150мм и устанавливает поля допусков для гладких деталей в посадках и длянесопрягаемых элементов.

Основные положения Единойсистемы допусков и посадок (ЕСДП), термины, принятые в ней величины допусков иосновных отклонений, правила образования полей допусков и обозначения - по ГОСТ25346-89.

Стандарт полностьюсоответствует СТ СЭВ 144-88.

Стандарт соответствуетрекомендации ИСО Р 286-62 и стандарту ИСО 1829-75.

(Изм. редакция, изм. № 1)

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Устанавливаемыенастоящим стандартом поля допусков валов и отверстий являются ограничительнымотбором для общего применения из всей совокупности полей допусков, которыемогут быть получены различным сочетанием основных отклонений и допусков по ГОСТ25346-89.

(Изм. редакция, изм. № 1)

Поля допусков, не включенныев данный стандарт, являются специальными. Их применение допускается лишь втехнически и экономически обоснованных случаях (если применение полей допусковпо настоящему стандарту не обеспечивает требования, предъявляемые к изделиям)или если они предусмотрены в государственных стандартах для соответствующихвидов продукции (изделий), материалов или способов изготовления.

1.2. Рекомендации пообразованию посадок из предусмотренных в настоящем стандарте полей допусковвалов и отверстий приведены в приложении1 (рекомендуемом).

2. ПОЛЯ ДОПУСКОВ ПРИ НОМИНАЛЬНЫХ РАЗМЕРАХ МЕНЕЕ 1 MM

2.1. Поля допусков должнысоответствовать указанным в табл. 1 и 2.

2.2. Числовые значенияпредельных отклонений размеров должны соответствоватьуказанным табл.3 и 4.

2.3. Рекомендуемые полядопусков валов и отверстий в интервалах номинальных размеров менее 1 ммприведены в приложении2 (рекомендуемом).

3. ПОЛЯ ДОПУСКОВ ПРИ НОМИНАЛЬНЫХ РАЗМЕРАХ ОТ 1 ДО 500 MM

3.1. Поля допусков должнысоответствовать указанным в табл. 5 и 6. В первую очередь следует применять предпочтительныеполя допусков (обозначение их заключено в утолщенные рамки).

3.2. Числовые значенияпредельных отклонений размеров должны соответствовать указанным в табл. 7 и 8.

3.3. В технически иэкономически обоснованных случаях (если применение полей допусков по табл. 5 и 6 не обеспечиваетпредъявляемых к изделиям требований) допускается применение дополнительныхполей допусков, приведенных в обязательном приложении3 .

4. ПОЛЯ ДОПУСКОВ ПРИ НОМИНАЛЬНЫХ РАЗМЕРАХ СВЫШЕ 500 ДО 3150 MM

4.1. Поля допусков должнысоответствовать указанным в табл. 9 и 10.

4.2 Числовые значенияпредельных отклонений размеров должны соответствовать указанным в табл. 11 и 12.

Поля допусков валов при номинальныхразмерах менее 1 мм

Таблица1

Квалитет	Основные отклонения
Квалитет	cd	d	e	ef	f	fg	g	h	js	k	m	n	p	r	s	t	u	v	x	y	z
01								h01*	js01*
0								h0*	js0*
1								h1*	js1*
2								h2*	js2*
3								h3*	js3*
4					f4	fg4	g4	h4	js4	k4	m4	n4	p4
5			e5	ef5	f5	fg5	g5	h5	js5	k5	m5	n5	p5	r5	s5
6		d6	e6	ef6	f6	fg6	g6	h6	js6	k6		n6	p6	r6	s6		u6				z6
7	cd7	d7	e7	ef7	f7	fg7		h7	js7	k7					s7				x7		z7
8	cd8	d8	e8	ef8	f8			h8	js8	k8									x8		z8
9	cd9	d9	e9	ef9				h9	js9*
10	cd10	d10						h10	js10*	k10*
11								h11	js11*
12								h12*	js12*
13								h13*	js13*
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

Поля допусков отверстий при номинальныхразмерах менее 1 мм

Таблица2

Квалитет	Основные отклонения
Квалитет	cd	d	e	ef	f	fg	g	h	js	k	m	n	p	r	s	t	u	v	x	y	z
01								h01*	js01*
0								h0*	js0*
1								h1*	js1*
2								h2*	js2*
3								h3*	js3*
4					f4	fg4	g4	h4	js4	k4	m4	n4	p4
5			e5	ef5	f5	fg5	g5	h5	js5	k5	m5	n5	p5	r5	s5
6		d6	e6	ef6	f6	fg6	g6	h6	js6	k6		n6	p6	r6	s6		u6
7	cd7	d7	e7	ef7	f7	fg7		h7	js7	k7					s7				x7		z7
8	cd8	d8	e8	ef8	f8			h8	js8	k8									x8		z8
9	cd9	d9	e9	ef9				h9	js9*
10	cd10	d10						h10	js10*
11								h11	js11*
12								h12*	js12*
13								h13*	js13*
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

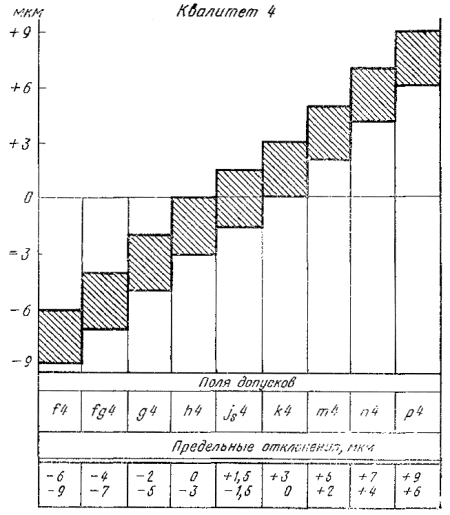

Таблица 3

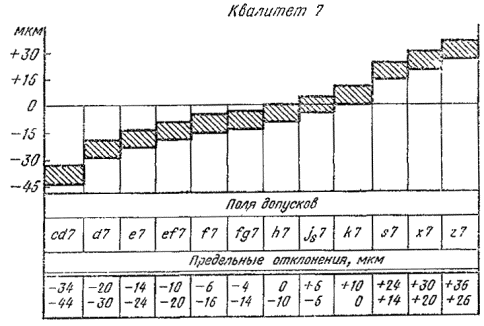

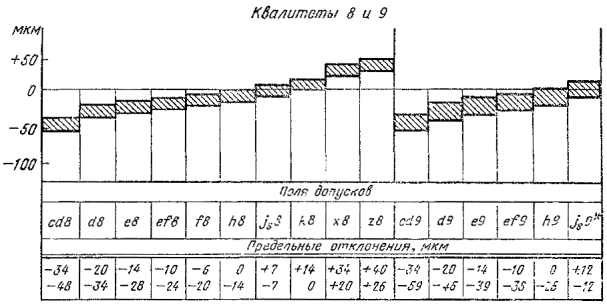

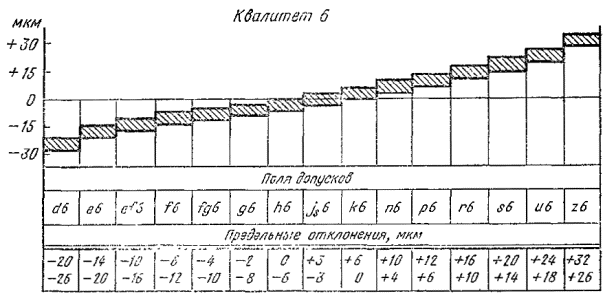

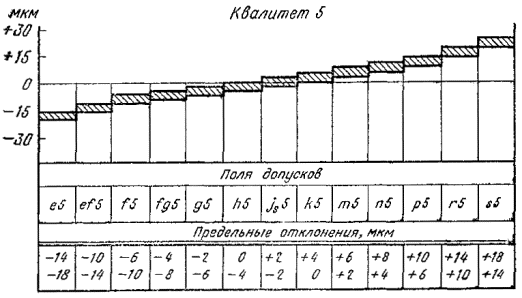

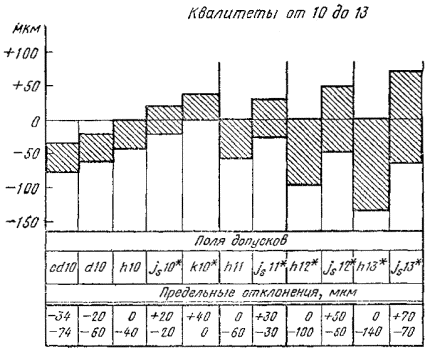

Поля допусков валов при номинальныхразмерах менее 1 мм.
Предельные отклонения

(Изм. редакция, изм. № 1)

Примечание. Поля допусков, обозначение которых отмечено знаком *,как правило, не предназначены для посадок.

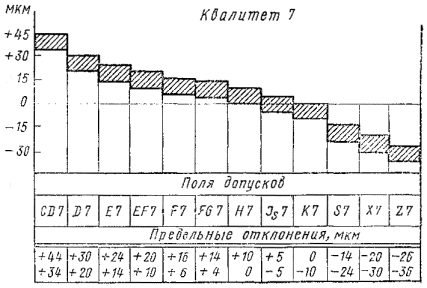

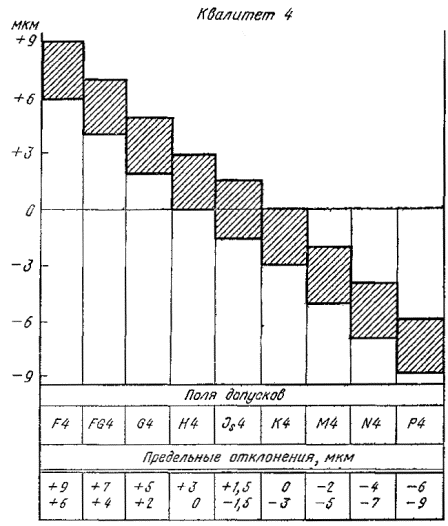

Таблица 4

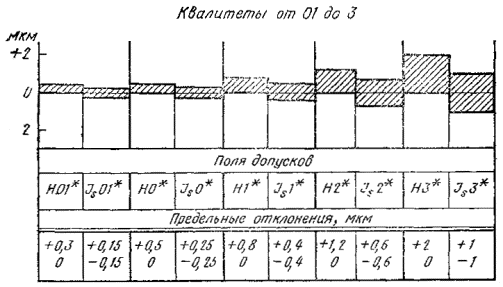

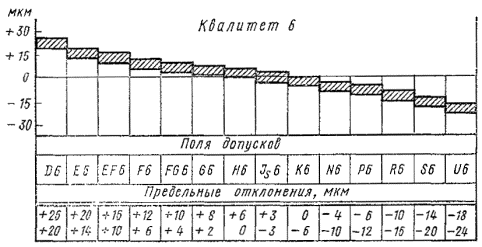

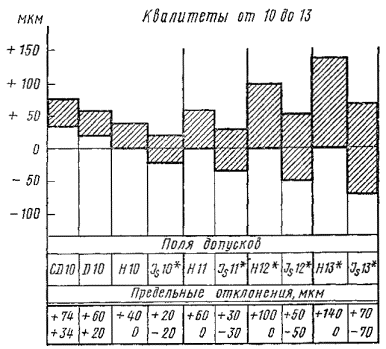

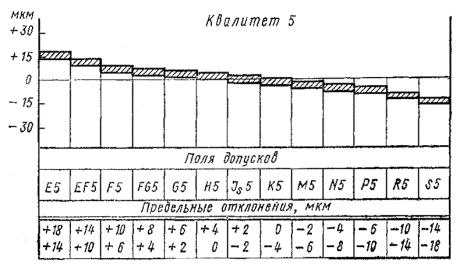

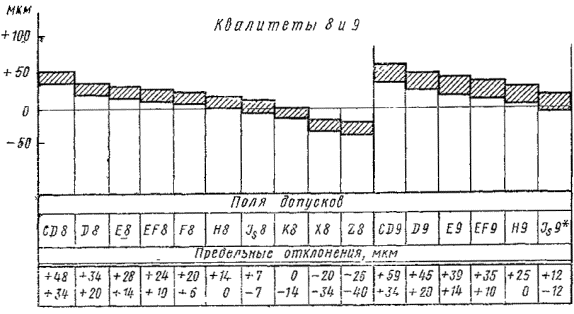

Поля допусков отверстий при номинальных размерах менее 1мм.
Предельные отклонения

Примечание. Поля допусков,обозначение которых отмечено знаком *,как правило, не предназначены для посадок.

Таблица 5

Поля допусков валов при номинальныхразмерах от 1 до 500 мм.

Квалитет	Основные отклонения
Квалитет	a	b	c	d	e	f	g	h	js	k	m	n	p	r	s	t	u	v	x	y	z
01								h01*	js01*
0								h0*	js0*
1								h1*	js1*
2								h2*	js2*
3								h3*	js3*
4							g4	h4	js4	k4	m4	n4
5							g5	h5	js5	k5	m5	n5	p5	r5	s5
6						f6	g6	h6	js6	k6	m6	n6	p6	r6	s6	t6
7					e7	f7		h7	js7	k7	m7	n7			s7		u7
8			c8	d8	e8	f8		h8	js8*								u8		x8		z8
9				d9	e9	f9		h9	js9*
10				d10				h10	js10*
11	a11	b11	c11	d11				h11	js11*
12		b12						h12	js12*
13								h13*	js13*
14								h14*	js14*
15								h15*	js15*
16								h16*	js16*
17								h17*	js17*
18								h18*	js18*
Примечания. 1. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок. 2. Обозначения предпочтительных полей допусков заключены в утолщенную рамку.

(Дополненная редакция, изм. № 1).

Таблица 6

Поля допусков отверстий при номинальныхразмерах от 1 до 500 мм

Квалитет	Основные отклонения
Квалитет	a	b	c	d	e	f	g	h	js	k	m	n	p	r	s	t	u	v	x	y	z
01								h01*	js01*
0								h0*	js0*
1								h1*	js1*
2								h2*	js2*
3								h3*	js3*
4								h4*	js4*
5							g5	h5	js5	k5	m5	n5
6							g6	h6	js6	k6	m6	n6	p6
7						f7	G7	h7	js7	k7	m7	n7	p7	r5	s7	t7
8				d8	e8	f8		h8	js8	k8	m8	n8					u8
9				d9	e9	f9		h9	js9*
10				d10				h10	js10*
11	a11	b11	c11	d11				h11	js11*
12		b12						h12	js12*
13								h13*	js13*
14								h14*	js14*
15								h15*	js15*
16								h16*	js16*
17								h17*	js17*
18								h18*	js18*
Примечания. 1. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок. 2. Обозначения предпочтительных полей допусков заключены в утолщенную рамку.

(Дополненная редакция, изм. № 1)

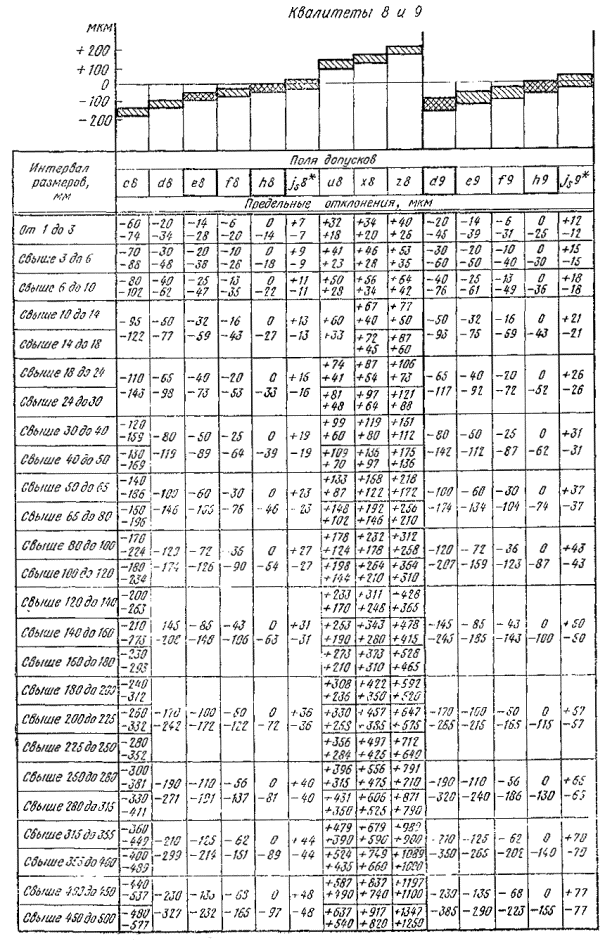

Таблица 7

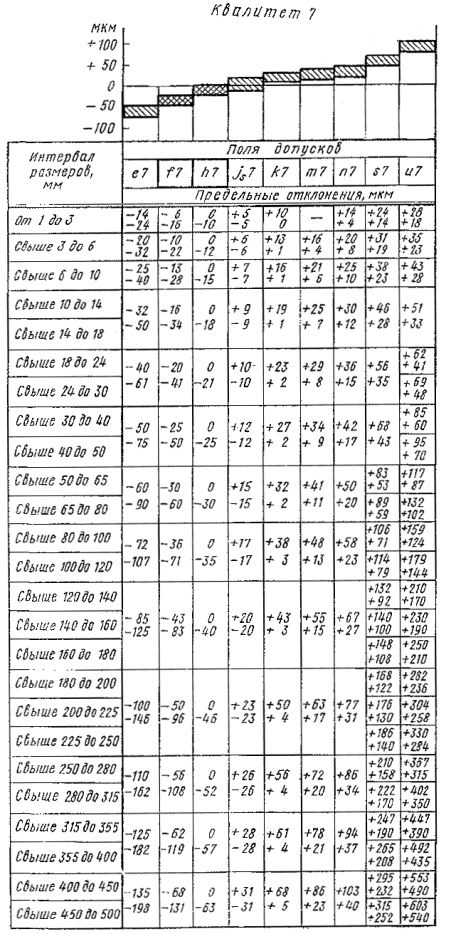

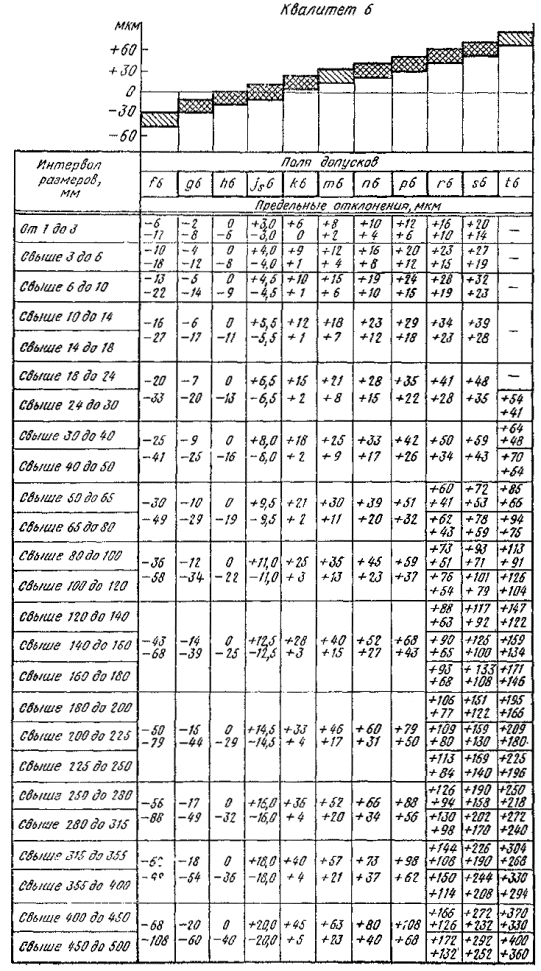

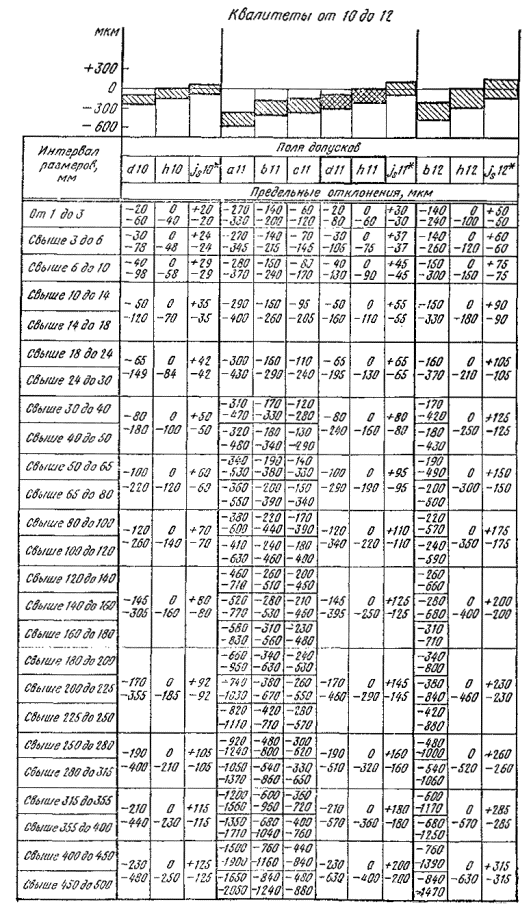

Поля допусков валов при номинальных размерах от 1 до 500мм. Предельные отклонения

Продолжение табл. 7

(Изм. редакция, изм. № 1)

Примечания:

1. Схемы расположения полейдопусков приведены для интервала размеров св. 50 до 65 мм.

2. Обозначения предпочтительныхполей допусков заключены в утолщенную рамку ( - на схемах)

3. Полядопусков, обозначение которых отмечено знаком *, как правило, не предназначеныдля посадок.

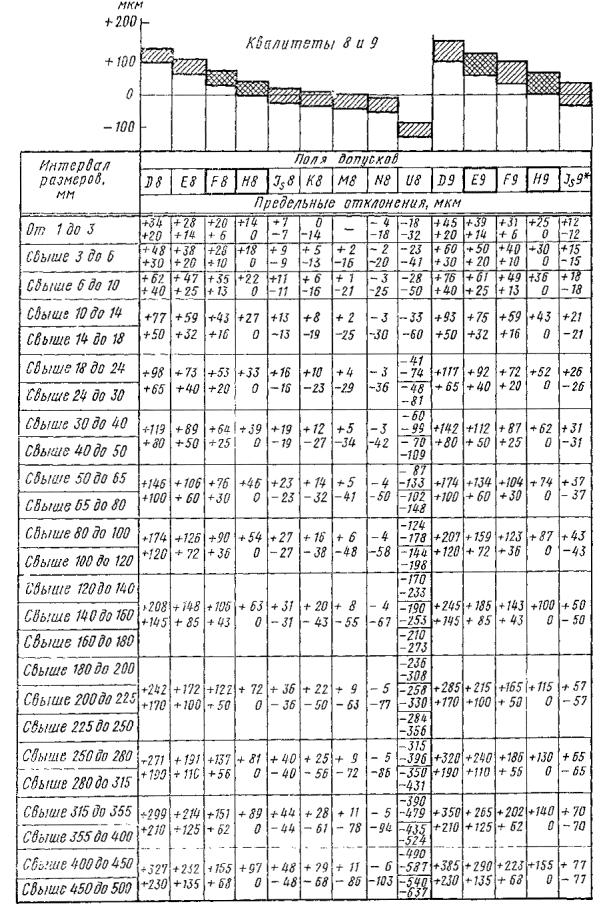

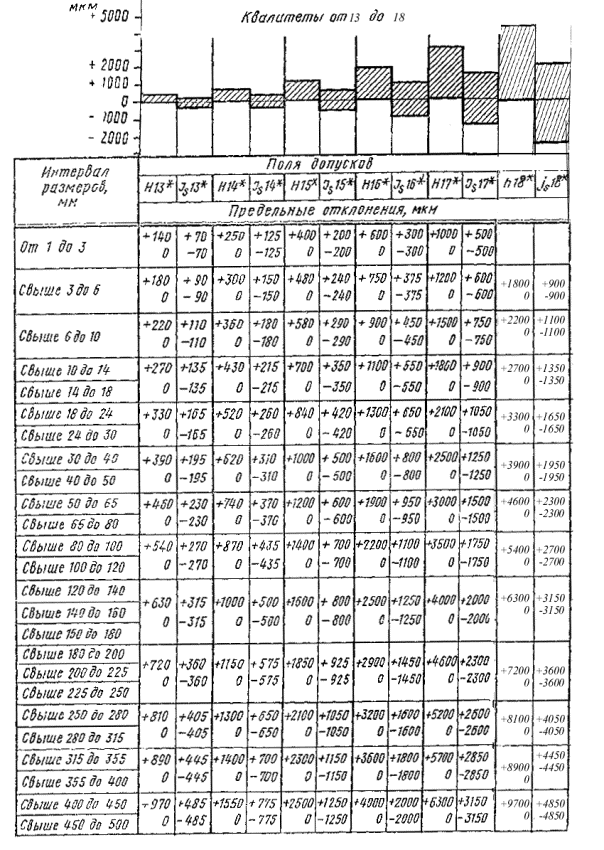

Таблица 8

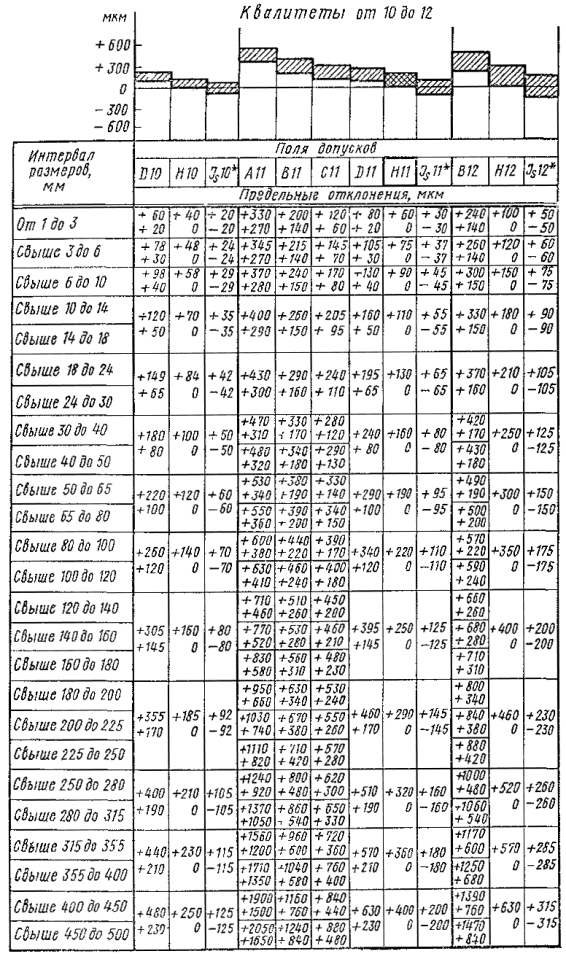

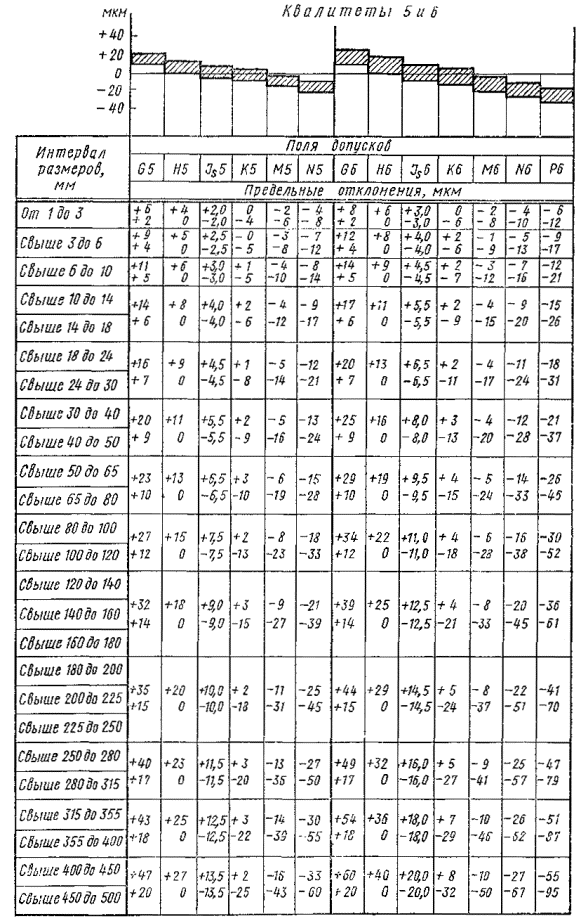

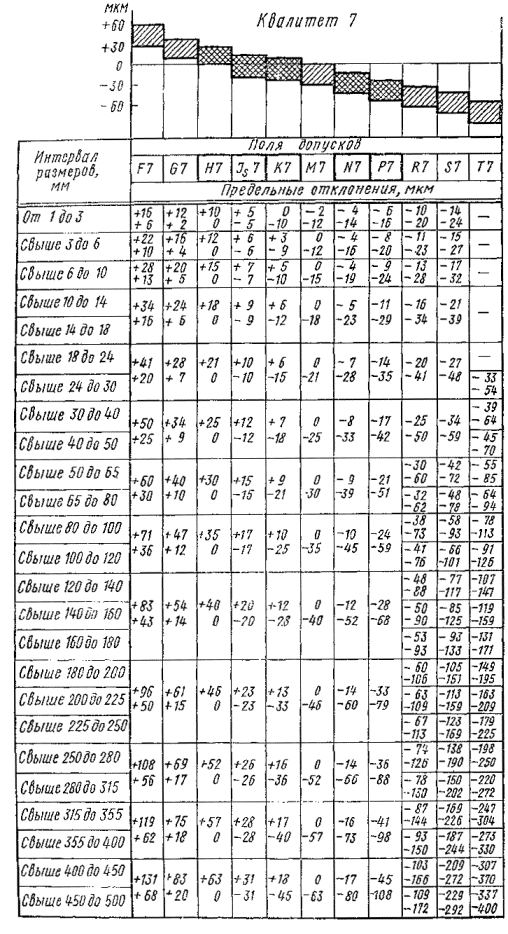

Поля допусковотверстий при номинальных размерах от 1 до 500 мм.
Предельные отклонения

Продолжение табл. 8

(Изм. редакция, изм. № 1)

Примечания:

1. Схемы расположения полейдопусков приведены для интервала размеров св. 50 до 65 мм.

2 Обозначения предпочтительныхполей допусков заключены в утолщенную рамку ( - насхемах).

3. Поля допусков, обозначение которыхотмечено знакам *, как правило, не предназначены для посадок.

Таблица 9

Поля допусков валов при номинальныхразмерах свыше 500 до 3150 мм

Квалитет	Основные отклонения
Квалитет	c	cd	d	e	f	g	h	js	k	m	n	p	r	s	t	u	v
01							h01*	js01*
0							h0*	js0*
1							h1*	js1*
2							h2*	js2*
3							h3*	js3*
4							h4*	js4*
5							h5*	js5*
6					f6	g6	h6	js6	k6	m6	n6	p6	r6	s6	t6	u6
7				e7	f7	g7	h7	js7	k7		n7	p7	r7	s7	t7	u7
8			d8	e8	f8		h8	js8*							t8	u8
9			d9	e9	f9		h9	js9*
10			d10				h10	js10*
11	c11	cd11	d11				h11	js11*
12							h12	js12*
13							h13*	js13*
14							h14*	js14*
15							h15*	js15*
16							h16*	js16*
17							h17*	js17*
18							h18*	js18*
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

(Дополненнаяредакция, изм. № 1)

Таблица 10

Поля допусков отверстий при номинальныхразмерах свыше 500 до 3150 мм

Квалитет	Основные отклонения
Квалитет	c	cd	d	e	f	g	h	js	k	m	n	p	r	s	t	u	v
01							h01*	js01*
0							h0*	js0*
1							h1*	js1*
2							h2*	js2*
3							h3*	js3*
4							h4*	js4*
5							h5*	js5*
6						g6	h6	js6	k6	m6	n6
7				e7	f7	g7	h7	js7	k7	M7	n7	p7	r7	s7	t7
8			d8	e8	f8		h8	js8*								u8
9			d9	e9	f9		h9	js9*
10			d10				h10	js10*
11	c11	cd11	d11				h11	js11*
12							h12	js12*
13							h13*	js13*
14							h14*	js14*
15							h15*	js15*
16							h16*	js16*
17							h17*	js17*
18							h18*	js18*
Примечание. Поля допусков, обозначение которых отмечено знаком *, как правило, не предназначены для посадок.

(Дополненнаяредакция, изм. № 1)

Таблица 11

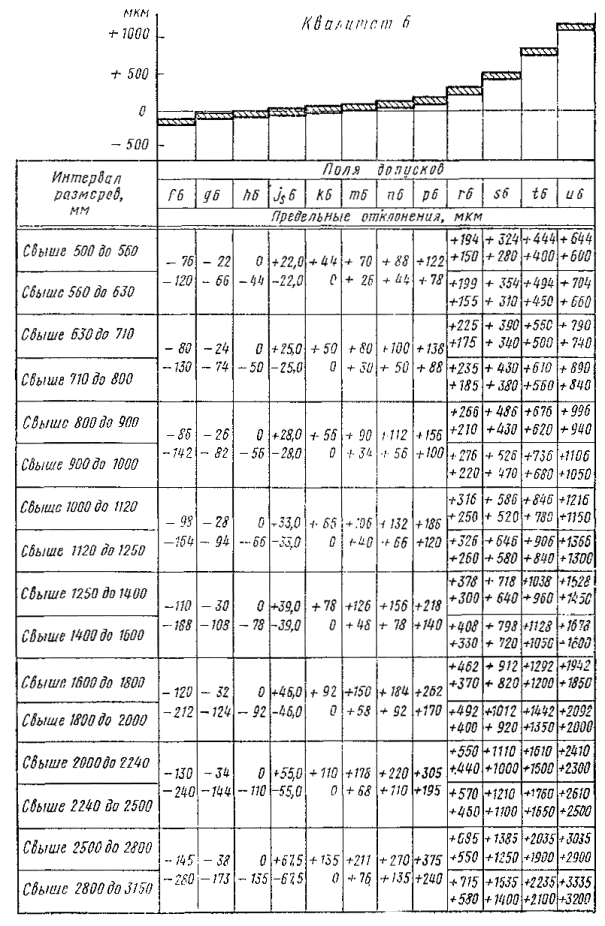

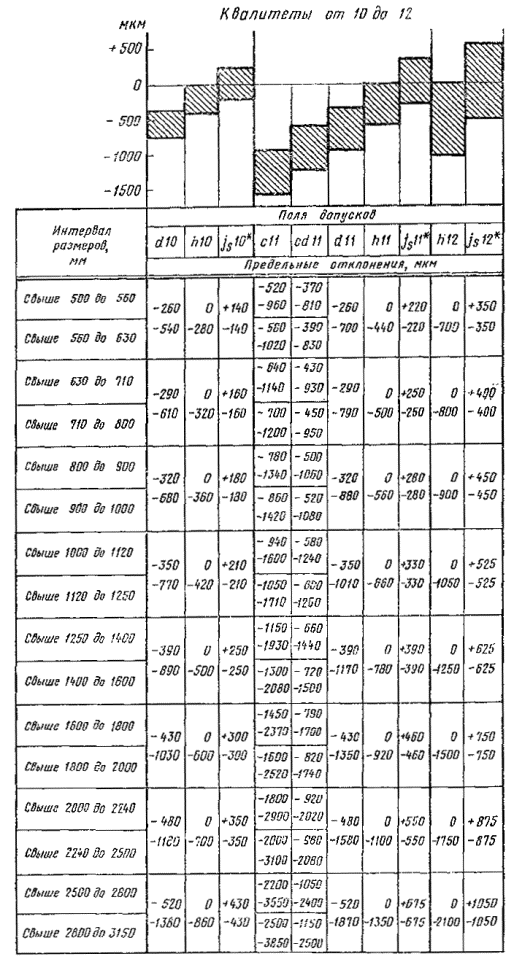

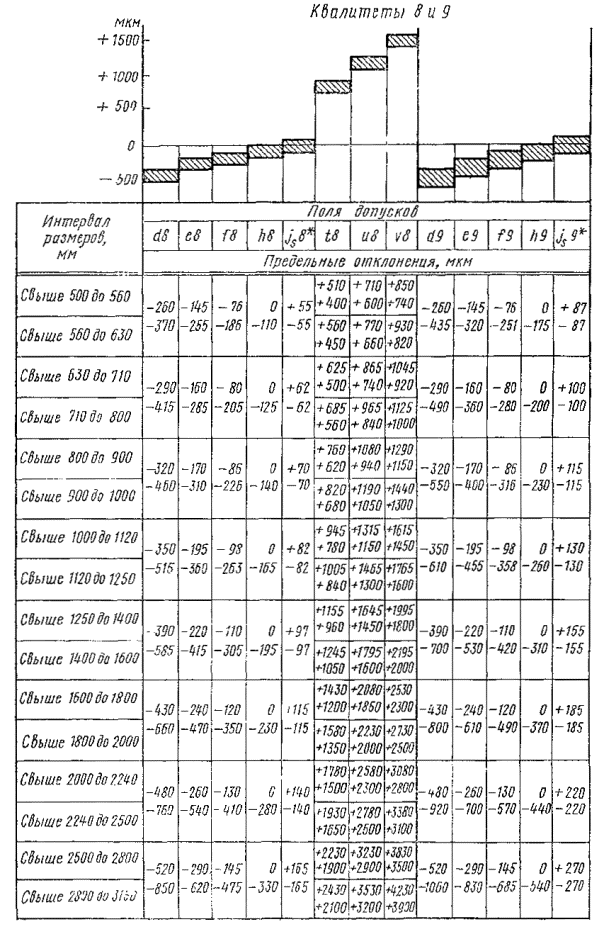

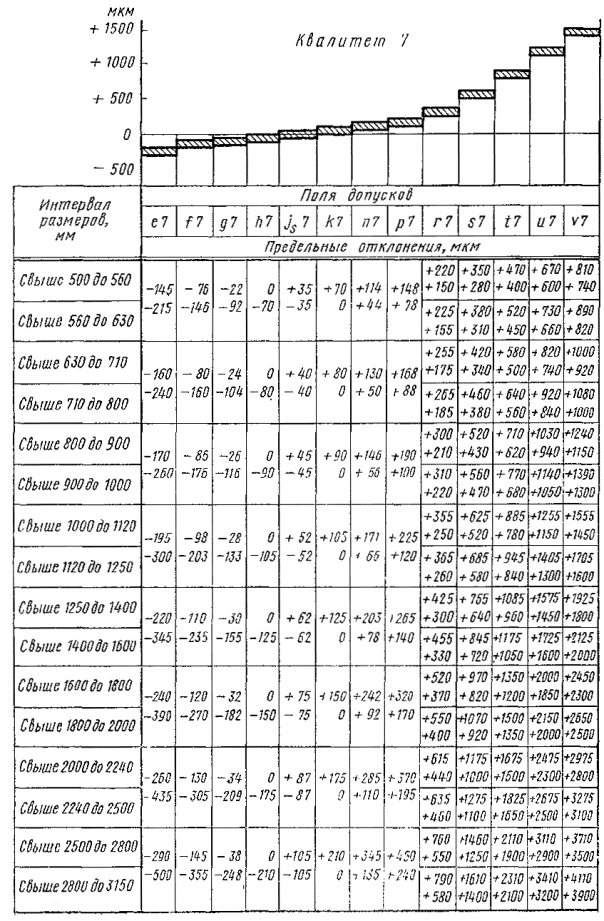

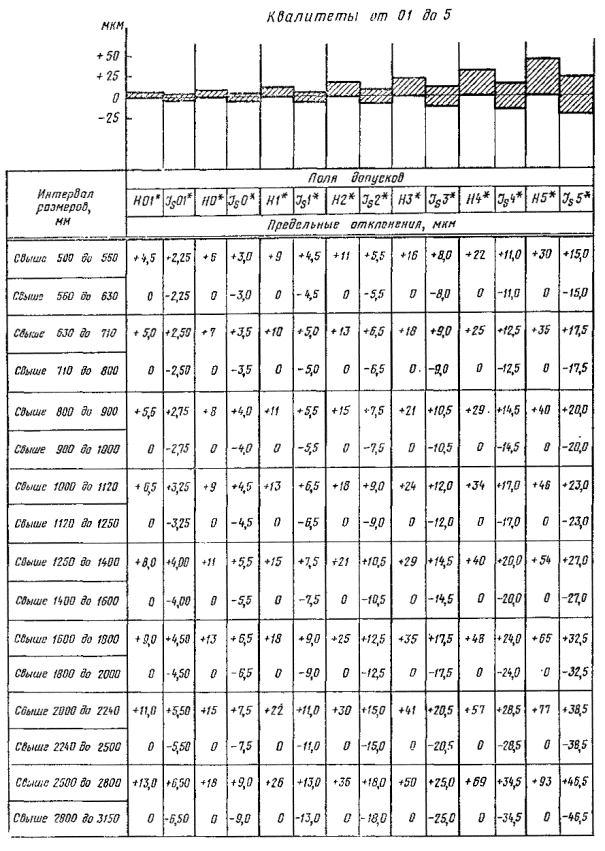

Поля допусков валов при номинальныхразмерах свыше 500 до 3150 мм. Предельные отклонения

Продолжение табл. 11

(Изм. редакция, изм. № 1)

Примечания:

1. Схемы расположения полейдопусков приведены для интервала размеров св. 1000 до 1120 мм.

2. Поля допусков, обозначениекоторых отмечено знаком *, как правило, не предназначены для посадок.

Таблица12

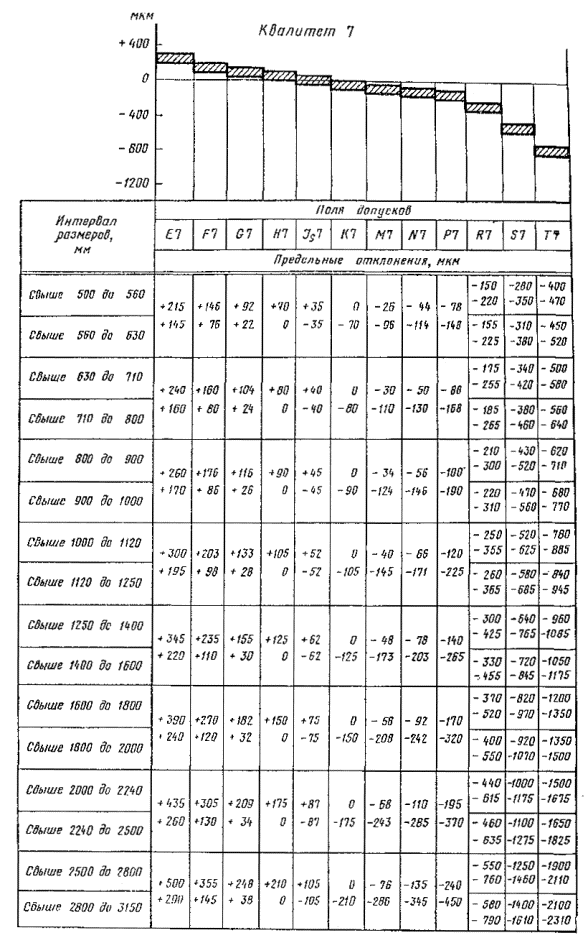

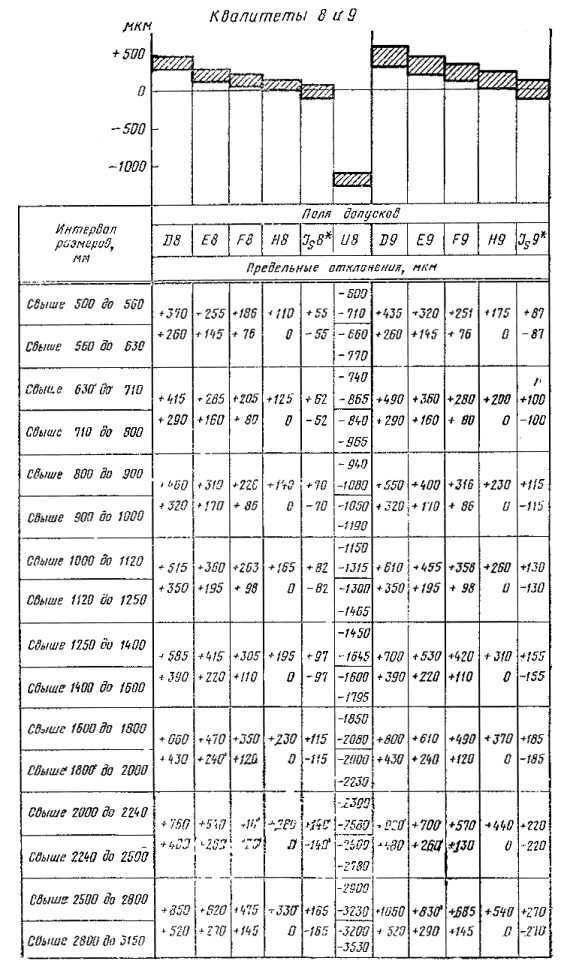

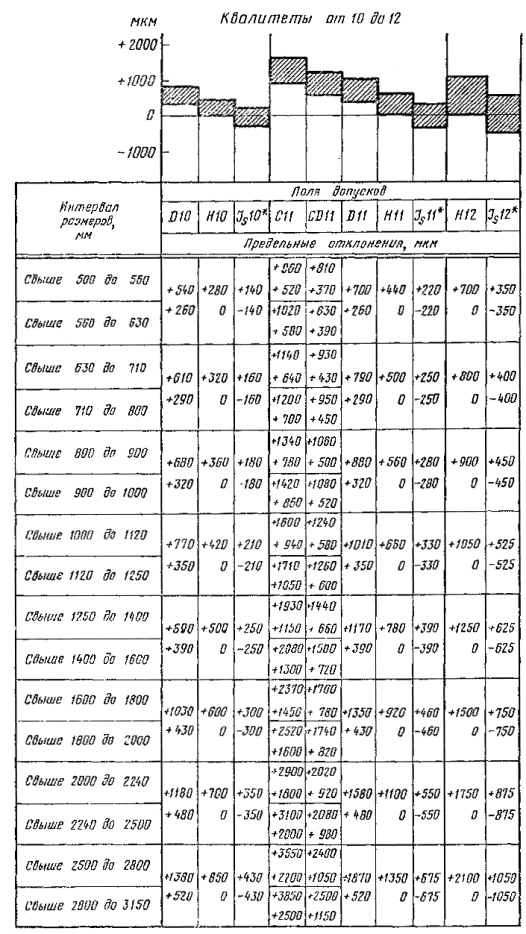

Поля допусков отверстийпри номинальных размерах свыше 500 до 3150 мм.
Предельные отклонения

Продолжение табл. 12

(Изм. редакция, изм. № 1)

Примечания:

1. Схемы расположения полейдопусков приведены для интервала размеров св. 1000 до 1120 мм.

2. Поля допусков, обозначениекоторых отмечено знаком *, как правило, не предназначены для посадок.

ПРИЛОЖЕНИЕ 1
Рекомендуемое

Интервал размеров, мм	Посадки
До 0,1	-	-	-	-	-	-	-	-	-	-	-	H4 f4	H5 f5	H6 f6	H7 f7	-	H4 fg4	H5 fg5	H6 fg6
Свыше 0,1 до 0,3	-	-	-	-	H5 e5	H6 e6	H8 e8	H9 e9	H10 d10	H5 ef5	H6 ef6	H4 f4	H5 f5	H6 f6	H8 f8	-	H4 fg4	H5 fg5	H6 fg6
Свыше 0,3 до 1 (искл.)	H7 cd7	H8 cd8	H9 cd9	H10 cd10	H6 d6	H7 d7	H8 d8	H9 d9	H10 d10	H6 e6	H7 e7	H5 e5	H6 e6	H7 e7	H8 e8	H9 e9	H5 fg5	H6 fg6	H7 fg7

Интервал размеров, мм	Посадки
До 0,1	H4 g4	H5 g5	H4 h4	H5 h5	H6 h6	H7 h7	-	-	-	H4 js4	H5 js5	H6 js6	-	-
Свыше 0,1 до 0,3	H4 g4	H5 g5	H4 h4	H5 h5	H6 h6	H7 h7	H8 h8	H9 h9	H10 h10	H11 h11	H4 js4	H5 js5	H6 js6	H8 js8	H4 js4
Свыше 0,3 до 1 (искл.)	H4 g4	H5 g5	H6 g6	H4 h4	H5 h5	H6 h6	H7 h7	H8 h8	H9 h9	H10 h10	H11 h11	H4 js4	H5 js5	H6 js6	H7 js7	H8 js8	H4 k4	H5 k5

Интервал размеров, мм	Посадки
До 0,1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
Свыше 0,1 до 0,3	H5 k5	H6 k6	H7 k7	H4 m4	H4 n4	H5 n5	-	H5 P5	H4 p4	H5 r5	-	-	H7 s7	H5 s5	H7 x7	H8 x8	-	H6 u6	H8 z8
Свыше 0,3 до 1 (искл.)	H6 k6	H7 k7	H8 k8	H5 m5	H5 n5	H6 n6	H5 p5	H6 p6	H5 r5	H6 r6	H5 s5	H6 s6	H7 s7	H6 u6	H7 x7	H8 x8	H6 z6	H7 z7	H8 z8

Интервал размеров, мм	Посадки
До 0,1	-	-	-	-	-	-	-	-	-	-	-	F4 h4	F5 h5	F6 h6	F7 h7	-	FG4 h4	FG5 h5	FG6 h6
Свыше 0,1 до 0,3	-	-	-	-	E5 h5	E6 h6	E8 h8	E9 h9	D10 h10	EF5 h5	EF6 h6	F4 h4	F5 h5	F6 h6	F8 h8	-	FG4 h4	FG5 h5	FG6 h6
Свыше 0,3 до 1 (искл.)	CD7 h7	CD8 h8	CD9 h9	CD10 h10	D6 h6	D7 h7	D8 h8	D9 h9	D10 h10	E6 h6	E7 h7	EF5 h5	EF6 h6	EF7 h7	EF8 h8	EF9 h9	FG5 h5	FG6 h6	FG7 h7

Интервал размеров, мм	Посадки
До 0,1	G4 h4	G5 h5	G4 h4	H5 h5	H6 h6	H7 h7	-	-	-	JS4 h4	JS5 h5	JS6 h6	-	-
Свыше 0,1 до 0,3	G4 h4	G5 h5	G4 h4	H5 h5	H6 h6	H7 h7	H8 h8	H9 h9	H10 h10	H11 h11	JS4 h4	JS5 h5	JS6 h6	JS8 h8	K4 h4
Свыше 0,3 до 1 (искл.)	G4 h4	G5 h5	G6 h6	H4 h4	H5 h5	H6 h6	H7 h7	H8 h8	H9 h9	H10 h10	H11 h11	JS4 h4	JS5 h5	JS6 h6	JS7 h7	JS8 h8	K4 h4	K5 h5

Интервал размеров, мм	Посадки
До 0,1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
Свыше 0,1 до 0,3	K5 h5	K6 h6	K7 h7	M4 h4	N4 h4	N5 h5	-	P5 h5	P4 h4	R5 h5	-	-	S7 h7	S5 h5	X7 h7	X8 h8	U6 h6	Z8 h8
Свыше 0,3 до 1 (искл.)	K6 h6	K7 h7	K8 h8	M5 h5	N5 h5	N6 h6	P5 h5	P6 h6	R5 h5	R6 h6	S5 h5	S6 h6	S7 h7	U6 h6	X7 h7	X8 h8	Z7 h7	Z8 h8

ПРИЛОЖЕНИЕ 2
Рекомендуемое

Интервал размеров, мм	Поля допусков валов
До 0,1	-	-	-	-	-	-	-	-	-	-	-	f4	f5	f6	f7	-	fg4	fg5	fg6
Свыше 0,1 до 0,3	-	-	-	-	e5	e6	e8	e9	d10	ef5	ef6	f4	f5	f6	f8	-	fg4	fg5	fg6
Свыше 0,3 до 1 (искл.)	cd7	cd8	cd9	cd10	d6	d7	d8	d9	d10	e6	e7	ef5	ef6	ef7	ef8	e9	fg5	fg6	fg7

Интервал размеров, мм	Поля допусков валов
До 0,1	g4	g5	h4	h5	h6	h7	-	-	-	js4	js5	js6	-	-
Свыше 0,1 до 0,3	g4	g5	h4	h5	h6	h7	h8	h9	h10	h11	js4	js5	js6	js8	js4
Свыше 0,3 до 1 (искл.)	g4	g5	g6	h4	h5	h6	h7	h8	h9	h10	h11	js4	js5	js6	js7	js8	k4	k5

Интервал размеров, мм	Поля допусков валов
До 0,1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
Свыше 0,1 до 0,3	k5	k6	k7	m4	n4	n5	-	p5	p4	r5	-	-	s7	s5	x7	x8	-	u6	z8
Свыше 0,3 до 1 (искл.)	k6	k7	k8	m5	n5	n6	p5	p6	r5	r6	s5	s6	s7	u6	x7	x8	z6	z7	z8

Интервал размеров, мм	Поля допусков отверстий
До 0,1	-	-	-	-	-	-	-	-	-	-	-	F4	F5	F6	F7	-	FG4	FG5	FG6
Свыше 0,1 до 0,3	-	-	-	-	E5	E6	E8	E9	D10	EF5	EF6	F4	F5	F6	F8	-	FG4	FG5	FG6
Свыше 0,3 до 1 (искл.)	CD7	CD8	CD9	CD10	D6	D7	D8	D9	D10	E6	E7	EF5	EF6	EF7	EF8	EF9	FG5	FG6	FG7

Интервал размеров, мм	Поля допусков отверстий
До 0,1	G4	G5	G4	H5	H6	H7	-	-	-	JS4	JS5	JS6	-	-
Свыше 0,1 до 0,3	G4	G5	G4	H5	H6	H7	H8	H9	H10	H11	JS4	JS5	JS6	JS8	K4
Свыше 0,3 до 1 (искл.)	G4	G5	G6	H4	H5	H6	H7	H8	H9	H10	H11	JS4	JS5	JS6	JS7	JS8	K4	K5

Интервал размеров, мм	Поля допусков отверстий
До 0,1	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
Свыше 0,1 до 0,3	K5	K6	K7	M4	N4	N5	-	P5	P4	R5	-	-	S7	S5	X7	X8	U6	Z8
Свыше 0,3 до 1 (искл.)	K6	K7	K8	M5	N5	N6	P5	P6	R5	R6	S5	S6	S7	U6	X7	X8	Z7	Z8

ПРИЛОЖЕНИЕ 3
Обязательное

ДОПОЛНИТЕЛЬНЫЕ ПОЛЯ ДОПУСКОВ ПРИ НОМИНАЛЬНЫХ РАЗМЕРАХ ОТ 1 ДО500 MM

Таблица 1

Поля допусков валов. Предельные отклонения

Интервал размеров, мм	Поля допусков
От 1 до 3	-6 -9	-4 -7	+9 +6	-14 -18	-10 -14	-6 -10	-4 -8	+2 -2	-	+22 +18	-20 -26	-14 -20	-10 -16	-4 -10	+4 -2	+24 +18	-	+26 +20	+32 +26	-2 -16	+45 +20	+51 +26	-60 -160	-20 -120	-270 -410	-140 -280
Свыше 3 до 5	-10 -14	-6 -10	+16 +12	-20 -25	-14 -19	-10 -15	-6 -11	+3 -2	-	+28 +23	-30 -38	-20 -28	-14 -22	-6 -14	+6 -2	+31 +23	-	+36 +28	+43 +35	-4 -22	+58 +28	+65 +35	-70 -190	-30 -150	-270 -450	-140 -320
Сбыте 6 до 10	-13 -17	-8 -12	+19 +15	-25 -31	-18 -24	-13 -19	-8 -14	+4 -2	-	+34 +28	-40 -49	-25 -34	-18 -27	-8 -17	+7 -2	+37 +28	-	+43 34	+51 +42	-5 -27	+70 +34	+78 +42	-80 -230	-40 -190	-280 -500	-150 -370
Свыше 10 до 14	-16 -21	-	+23 +18	-32 -40	-	-16 -24	-	+5 -3	-	+41 +33	-50 -61	-32 -43	-	-	+8 -3	+44 +33	-	+51 +40	+61 +50	-6 -33	+83 +40	+93 +50	-95 -275	-50 -230	-290 -560	-150 -420
Свыше 14 до 18	+50 +39	+56 45	+71 +60	+88 +45	+103 +60
Свыше 18 до 24	-20 -26	-	+28 +22	-40 -49	-	-20 -29	-	+5 -4	-	+50 +41	-65 -78	-40 -53	-	-	+9 -4	+54 +41	+60 +41	+67 54	+86 +73	-7 -40	+106 +54	+125 +73	-110 -320	-65 -275	-300 -630	-160 -490
Свыше 24 до 30	+50 +41	+57 +48	+61 +48	+68 +55	+77 +64	+101 +88	+116 +64	+140 +88
Свыше 30 до 40	-25 -32	-	+33 +26	-50 -61	-	-25 -36	-	+6 -5	+59 +48	+71 +60	-80 -96	-50 -66	-	-	+11 -5	+76 +60	+84 +68	+96 +80	+128 +112	-9 -48	+142 +80	+174 +112	-120 -370	-80 -330	-310 -700	-170 -560
Свыше 40 до 50	+65 +54	+81 +70	+86 +70	+97 +81	+113 +97	+152 +136	+159 +97	+198 +136	-130 -380	-320 -710	-180 -570
Свыше 50 до 65	-30 -38	-	+40 +32	-60 -73	-	-30 -43	-	+6 -7	+79 +66	+100 +87	-100 -119	-60 -79	-	-	+12 -7	+106 +87	+121 +102	+141 +122	+191 -172	-10 -56	+196 +122	+246 +172	-140 -440	-100 -400	-340 -800	-190 -650
Свыше 65 до 80	+88 +75	+115 +102	+121 +102	+139 +120	+165 +146	+229 +210	+220 +146	+284 +210	-150 -450	-360 -820	-200 -660
Свыше 80 до 100	-36 -46	-	+47 +37	-72 -87	-	-36 -51	-	+6 -9	+106 +91	+139 +124	-120 -142	-72 -94	-	-	+13 -9	+146 +124	+168 +146	+200 +178	+280 +258	-12 -66	+265 +178	+345 +258	-170 -520	-120 -470	-380 -920	-220 -760
Свыше 100 до 120	+119 +104	+159 +144	+166 +144	+194 +172	+232 +210	+332 +310	+297 +210	+397 +310	-180 -530	-410 -950	-240 -780
Свыше 120 до 140	-43 -55	-	+55 +43	-85 -103	-	-43 -61	-	+7 -11	+140 +122	+188 +170	-145 -170	-85 -110	-	-	+14 -11	+195 +170	+227 +202	+273 +248	+390 +365	-14 -77	+348 +248	+465 +365	-200 -600	-145 -545	-460 -1090	-260 -890
Свыше 140 до 160	+152 +134	+208 +190	+215 +190	+253 +228	+305 +280	+440 +415	+380 +280	+515 +415	-210 -610	-520 -1150	-280 -910
Свыше 160 до 180	+164 +146	+228 +210	+235 +210	+277 +252	+335 +310	+490 +465	+410 +310	+565 +465	-230 -630	-580 -1210	-310 -940
Свыше 180 до 200	-50 -64	-	+64 +50	-100 -120	-	-50 -70	-	+7 -13	+186 +166	+256 +236	-170 -199	-100 -129	-	-	+16 -13	+265 +236	+313 +284	+379 +350	+549 +520	-15 -87	+465 +350	+635 +520	-240 -700	-170 -630	-660 -1380	-340 -1080
Свыше 200 до 225	+200 +180	+278 +258	+287 +258	+339 +310	+414 +385	+604 +575	+500 +385	+690 +575	-260 -720	-740 -1460	-380 -1100
Свыше 225 до 250	+216 +196	+304 +284	+313 +284	+369 +340	+454 +425	+669 +640	+540 +425	+755 +640	-280 -740	-820 -1540	-420 -1140
Свыше 250 до 280	-56 -72	-	+72 +56	-110 -133	-	-56 -79	-	+7 -16	+241 +218	+338 +315	-190 -222	-110 -142	-	-	+16 -16	+347 +315	+417 +385	+507 +475	+742 +710	-17 -98	+605 +475	+840 +710	-300 -820	-190 -710	-920 -1730	-480 -1290
Свыше 280 до 315	+263 +240	+373 +350	+382 +350	+457 +425	+557 +525	+822 +790	+655 +525	+920 +790	-330 -850	-1050 -1860	-540 -1350
Свыше 315 до 355	-62 -80	-	+80 +62	-125 -150	-	-62 -87	-	+7 -18	+293 +268	+415 +390	-210 -246	-125 -161	-	-	+18 -18	+426 +390	+511 +475	+626 +590	+936 +900	-18 -107	+730 +590	+1040 +900	-360 -930	-210 -780	-1200 -2090	-600 -1490
Свыше 355 до 400	+319 +294	+460 +435	+471 +435	+566 +530	+696 +660	+1036 +1000	+800 +660	+1140 +1000	-400 -970	-1350 -2240	-680 -1570
Свыше 400 до 450	-68 -88	-	+88 +68	-135 -162	-	-68 -95	-	+7 -20	+357 +330	+517 +490	-230 -270	-135 -175	-	-	+20 -20	+530 +490	+635 +595	+780 +740	+1140 +1100	-20 -117	+895 +740	+1255 +1100	-440 -1070	-230 -860	-1500 -2470	-760 -1730
Свыше 450 до 500	+387 +360	+567 +540	+580 +540	+700 +660	+860 +820	+1290 +1250	+975 +820	+1405 +1250	-480 -1110	-1650 -2620	-840 -1810

Интервал размеров, мм

Поля допусков

fg4

ef5

fg5

ef6

fg6

c12

d12

a13

b13

Предельные отклонения, мкм

От 1 до 3

-6

-9

-4

-7

-14

-18

-10

-14

-6

-10

-4

-8

-2

+22

+18

-20

-26

-14

-20

-10

-16

-4

-10

-2

+24

+18

+26

+20

+32

+26

-2

-16

+45

+20

+51

+26

-60

-160

-20

-120

-270

-410

-140

-280

Свыше 3 до 5

-10

-14

-6

-10

+16

+12

-20

-25

-14

-19

-10

-15

-6

-11

-2

+28

+23

-30

-38

-20

-28

-14

-22

-6

-14

-2

+31

+23

+36

+28

+43

+35

-4

-22

+58

+28

+65

+35

-70

-190

-30

-150

-270

-450

-140

-320

Сбыте 6 до 10

-13

-17

-8

-12

+19

+15

-25

-31

-18

-24

-13

-19

-8

-14

-2

+34

+28

-40

-49

-25

-34

-18

-27

-8

-17

-2

+37

+28

+43

+51

+42

-5

-27

+70

+34

+78

+42

-80

-230

-40

-190

-280

-500

-150

-370

Свыше 10 до 14

-16

-21

+23

+18

-32

-40

-16

-24

-3

+41

+33

-50

-61

-32

-43

-3

+44

+33

+51

+40

+61

+50

-6

-33

+83

+40

+93

+50

-95

-275

-50

-230

-290

-560

-150

-420

Свыше 14 до 18

+50

+39

+56

+71

+60

+88

+45

+103

+60

Свыше 18 до 24

-20

-26

+28

+22

-40

-49

-20

-29

-4

+50

+41

-65

-78

-40

-53

-4

+54

+41

+60

+41

+67

+86

+73

-7

-40

+106

+54

+125

+73

-110

-320

-65

-275

-300

-630

-160

-490

Свыше 24 до 30

+50

+41

+57

+48

+61

+48

+68

+55

+77

+64

+101

+88

+116

+64

+140

+88

Свыше 30 до 40

-25

-32

+33

+26

-50

-61

-25

-36

-5

+59

+48

+71

+60

-80

-96

-50

-66

+11

-5

+76

+60

+84

+68

+96

+80

+128

+112

-9

-48

+142

+80

+174

+112

-120

-370

-80

-330

-310

-700

-170

-560

Свыше 40 до 50

+65

+54

+81

+70

+86

+70

+97

+81

+113

+97

+152

+136

+159

+97

+198

+136

-130

-380

-320

-710

-180

-570

Свыше 50 до 65

-30

-38

+40

+32

-60

-73

-30

-43

-7

+79

+66

+100

+87

-100

-119

-60

-79

+12

-7

+106

+87

+121

+102

+141

+122

+191

-172

-10

-56

+196

+122

+246

+172

-140

-440

-100

-400

-340

-800

-190

-650

Свыше 65 до 80

+88

+75

+115

+102

+121

+102

+139

+120

+165

+146

+229

+210

+220

+146

+284

+210

-150

-450

-360

-820

-200

-660

Свыше 80 до 100

-36

-46

+47

+37

-72

-87

-36

-51

-9

+106

+91

+139

+124

-120

-142

-72

-94

+13

-9

+146

+124

+168

+146

+200

+178

+280

+258

-12

-66

+265

+178

+345

+258

-170

-520

-120

-470

-380

-920

-220

-760

Свыше 100 до 120

+119

+104

+159

+144

+166

+144

+194

+172

+232

+210

+332

+310

+297

+210

+397

+310

-180

-530

-410

-950

-240

-780

Свыше 120 до 140

-43

-55

+55

+43

-85

-103

-43

-61

-11

+140

+122

+188

+170

-145

-170

-85

-110

+14

-11

+195

+170

+227

+202

+273

+248

+390

+365

-14

-77

+348

+248

+465

+365

-200

-600

-145

-545

-460

-1090

-260

-890

Свыше 140 до 160

+152

+134

+208

+190

+215

+190

+253

+228

+305

+280

+440

+415

+380

+280

+515

+415

-210

-610

-520

-1150

-280

-910

Свыше 160 до 180

+164

+146

+228

+210

+235

+210

+277

+252

+335

+310

+490

+465

+410

+310

+565

+465

-230

-630

-580

-1210

-310

-940

Свыше 180 до 200

-50

-64

+64

+50

-100

-120

-50

-70

-13

+186

+166

+256

+236

-170

-199

-100

-129

+16

-13

+265

+236

+313

+284

+379

+350

+549

+520

-15

-87

+465

+350

+635

+520

-240

-700

-170

-630

-660

-1380

-340

-1080

Свыше 200 до 225

+200

+180

+278

+258

+287

+258

+339

+310

+414

+385

+604

+575

+500

+385

+690

+575

-260

-720

-740

-1460

-380

-1100

Свыше 225 до 250

+216

+196

+304

+284

+313

+284

+369

+340

+454

+425

+669

+640

+540

+425

+755

+640

-280

-740

-820

-1540

-420

-1140

Свыше 250 до 280

-56

-72

+72

+56

-110

-133

-56

-79

-16

+241

+218

+338

+315

-190

-222

-110

-142

+16

-16

+347

+315

+417

+385

+507

+475

+742

+710

-17

-98

+605

+475

+840

+710

-300

-820

-190

-710

-920

-1730

-480

-1290

Свыше 280 до 315

+263

+240

+373

+350

+382

+350

+457

+425

+557

+525

+822

+790

+655

+525

+920

+790

-330

-850

-1050

-1860

-540

-1350

Свыше 315 до 355

-62

-80

+80

+62

-125

-150

-62

-87

-18

+293

+268

+415

+390

-210

-246

-125

-161

+18

-18

+426

+390

+511

+475

+626

+590

+936

+900

-18

-107

+730

+590

+1040

+900

-360

-930

-210

-780

-1200

-2090

-600

-1490

Свыше 355 до 400

+319

+294

+460

+435

+471

+435

+566

+530

+696

+660

+1036

+1000

+800

+660

+1140

+1000

-400

-970

-1350

-2240

-680

-1570

Свыше 400 до 450

-68

-88

+88

+68

-135

-162

-68

-95

-20

+357

+330

+517

+490

-230

-270

-135

-175

+20

-20

+530

+490

+635

+595

+780

+740

+1140

+1100

-20

-117

+895

+740

+1255

+1100

-440

-1070

-230

-860

-1500

-2470

-760

-1730

Свыше 450 до 500

+387

+360

+567

+540

+580

+540

+700

+660

+860

+820

+1290

+1250

+975

+820

+1405

+1250

-480

-1110

-1650

-2620

-840

-1810

(Дополненнаяредакция, изм. № 1)

Продолжение табл. 1

Интервал размеров, мм	Поля допусков
От 1 до 3	-20 -30	-10 -20	-2 -12	+6 -4	+16 +6	+20 +10	-	-	+30 +20	+36 +26
Свыше 3 до 5	-30 -42	-14 -26	-4 -16	+8 -4	+24 +12	+27 +15	-	-	+40 +20	+47 +35
Свыше 6 до 10	-40 -55	-18 -33	-5 -20	+10 -5	+30 -15	+30 +19	-	-	+49 34	+57 +42
Свыше 10 до 14	-50 -68	-	-6 -24	+12 -6	+36 +18	+41 +23	-	-	+58 +40	+68 +50
Свыше 14 до 18	+57 +39	+63 +45	+78 +60
Свыше 18 до 24	-65 -86	-	-7 -28	+13 -8	+43 +22	+49 +28	-	+68 +47	+75 +54	+94 +73
Свыше 24 до 30	+62 +41	+75 +55	+85 +64	+109 +88
Свыше 30 до 40	-80 -105	-	-9 -34	+15 -10	+51 +26	+59 +34	+73 +48	+93 +68	+105 +80	+137 +112
Свыше 40 до 50	+79 +54	+106 +81	+122 +97	+161 +136
Свыше 50 до 65	-100 -130	-	-10 -40	+16 -12	+62 +32	+71 +41	+96 +66	+132 +102	+152 +122	+202 +172
Свыше 65 до 80	+73 +43	+105 +75	+150 +120	+176 +146	+240 +210
Свыше 80 до 100	-120 -155	-	-12 -47	+20 -15	+72 +37	+86 +51	+126 +91	+181 +146	+213 +178	+293 +258
Свыше 100 до 120	+89 +54	+139 +104	+207 +172	+245 +210	+345 +310
Свыше 120 до 140	-145 -185	-	-14 -54	+22 -18	+83 +43	+103 +63	+162 +122	+242 +202	+288 +248	+405 +365
Свыше 140 до 160	+105 +65	+174 +134	+268 +228	+320 +280	+455 +415
Свыше 160 до 180	+108 +68	+186 +146	+292 +252	+350 +310	+505 +465
Свыше 180 до 200	-170 -216	-	-15 -61	+25 -21	+96 +50	+123 +77	+212 +166	+330 +284	+396 +350	+566 +520
Свыше 200 до 225	+126 +80	+226 +180	+356 +310	+431 +385	+621 +575
Свыше 225 до 250	+130 +84	+242 +196	+386 +340	+471 +425	+686 +640
Свыше 250 до 280	-190 -242	-	-17 -69	+26 -25	+108 +56	+146 +94	+270 +218	+437 +385	+527 +475	+762 +710
Свыше 280 до 315	+150 +98	+292 +240	+477 +425	+577 +525	+842 +790
Свыше 315 до 355	-210 -267	-	-18 -75	+29 -28	+119 +62	+105 +108	+325 +268	+532 +475	+647 +590	+957 +900
Свыше 355 до 400	+171 +114	+351 +294	+587 +530	+717 +660	+1057 +1000
Свыше 400 до 450	-230 -293	-	-20 -83	+31 -32	+131 +68	+189 +126	+393 +330	+658 +595	+803 +740	+1163 +1100
Свыше 450 до 500	+195 +132	+423 +360	+723 +660	+883 +820	+1313 +1250

Интервал размеров, мм

Поля допусков

ef7

Предельные отклонения, мкм

От 1 до 3

-20

-30

-10

-20

-2

-12

-4

+16

+20

+10

+30

+20

+36

+26

Свыше 3 до 5

-30

-42

-14

-26

-4

-16

-4

+24

+12

+27

+15

+40

+20

+47

+35

Свыше 6 до 10

-40

-55

-18

-33

-5

-20

+10

-5

+30

-15

+30

+19

+49

+57

+42

Свыше 10 до 14

-50

-68

-6

-24

+12

-6

+36

+18

+41

+23

+58

+40

+68

+50

Свыше 14 до 18

+57

+39

+63

+45

+78

+60

Свыше 18 до 24

-65

-86

-7

-28

+13

-8

+43

+22

+49

+28

+68

+47

+75

+54

+94

+73

Свыше 24 до 30

+62

+41

+75

+55

+85

+64

+109

+88

Свыше 30 до 40

-80

-105

-9

-34

+15

-10

+51

+26

+59

+34

+73

+48

+93

+68

+105

+80

+137

+112

Свыше 40 до 50

+79

+54

+106

+81

+122

+97

+161

+136

Свыше 50 до 65

-100

-130

-10

-40

+16

-12

+62

+32

+71

+41

+96

+66

+132

+102

+152

+122

+202

+172

Свыше 65 до 80

+73

+43

+105

+75

+150

+120

+176

+146

+240

+210

Свыше 80 до 100

-120

-155

-12

-47

+20

-15

+72

+37

+86

+51

+126

+91

+181

+146

+213

+178

+293

+258

Свыше 100 до 120

+89

+54

+139

+104

+207

+172

+245

+210

+345

+310

Свыше 120 до 140

-145

-185

-14

-54

+22

-18

+83

+43

+103

+63

+162

+122

+242

+202

+288

+248

+405

+365

Свыше 140 до 160

+105

+65

+174

+134

+268

+228

+320

+280

+455

+415

Свыше 160 до 180

+108

+68

+186

+146

+292

+252

+350

+310

+505

+465

Свыше 180 до 200

-170

-216

-15

-61

+25

-21

+96

+50

+123

+77

+212

+166

+330

+284

+396

+350

+566

+520

Свыше 200 до 225

+126

+80

+226

+180

+356

+310

+431

+385

+621

+575

Свыше 225 до 250

+130

+84

+242

+196

+386

+340

+471

+425

+686

+640

Свыше 250 до 280

-190

-242

-17

-69

+26

-25

+108

+56

+146

+94

+270

+218

+437

+385

+527

+475

+762

+710

Свыше 280 до 315

+150

+98

+292

+240

+477

+425

+577

+525

+842

+790

Свыше 315 до 355

-210

-267

-18

-75

+29

-28

+119

+62

+105

+108

+325

+268

+532

+475

+647

+590

+957

+900

Свыше 355 до 400

+171

+114

+351

+294

+587

+530

+717

+660

+1057

+1000

Свыше 400 до 450

-230

-293

-20

-83

+31

-32

+131

+68

+189

+126

+393

+330

+658

+595

+803

+740

+1163

+1100

Свыше 450 до 500

+195

+132

+423

+360

+723

+660

+883

+820

+1313

+1250

Продолжение табл. 1

Интервал размеров, мм	Поля допусков
От 1 до 3	-10 -24	+28 +14	+46 +32	+54 +40	+74 +60	-270 -295	-140 -165	-60 -85	-34 -59
Свыше 3 до 5	-14 -32	+37 +19	+60 +42	+68 +50	+98 +80	-270 -300	-140 -170	-70 -100	-46 -76
Свыше 6 до 10	-18 -40	+45 +23	+74 +52	+89 +67	+119 +97	-280 -316	-150 -186	-80 -116	-56 -92
Свыше 10 до 14	-	+55 +28	+91 +64	+117 +90	+157 +130	-290 -333	-150 -193	-95 -138	-
Свыше 14 до 18	+104 +77	+135 +108	+177 +150
Свыше 18 до 24	-	+68 +35	-	-	-	-300 -352	-160 -212	-110 -162	-
Свыше 24 до 30
Свыше 30 до 40	-	+82 +43	-	-	-	-310 -372	-170 -232	-120 -182	-
Свыше 40 до 50	-320 -382	-180 -242	-130 -192
Свыше 50 до 65	-	+99 +53	-	-	-	-340 -414	-190 -264	-140 -214	-
Свыше 65 до 80	+105 +59	-360 -434	-200 -274	-150 -224
Свыше 80 до 100	-	+125 +71	-	-	-	-380 -467	-220 -307	-170 -257	-
Свыше 100 до 120	+133 +79	-410 -497	-240 -327	-180 -267
Свыше 120 до 140	-	+155 +92	-	-	-	-460 -560	-260 -360	-200 -300	-
Свыше 140 до 160	+163 +100	-520 -620	-280 -380	-210 -310
Свыше 160 до 180	+171 +108	-580 -680	-310 -410	-230 -330
Свыше 180 до 200	-	+194 +122	-	-	-	-660 -775	-340 -455	-240 -355	-
Свыше 200 до 225	+202 +130	-740 -855	-380 -495	-260 -375
Свыше 225 до 250	+212 +140	-820 -935	-420 -535	-280 -395
Свыше 250 до 280	-	+239 +158	-	-	-	-920 -1050	-480 -610	-300 -430	-
Свыше 280 до 315	+251 +170	-1050 -1180	-540 -670	-330 -460
Свыше 315 до 355	-	+279 +190	-	-	-	-1200 -1340	-600 -740	-360 -500	-
Свыше 355 до 400	+297 +208	-1350 -1490	-680 -820	-400 -540
Свыше 400 до 450	-	+329 +232	-	-	-	-1500 -1655	-760 -915	-440 -595	-
Свыше 450 до 500	+349 +252	1650 -1805	-840 -995	-480 -635

Интервал размеров, мм

Поля допусков

ef8

za8

zb8

zc8

cd9

Предельные отклонения, мкм

От 1 до 3

-10

-24

+28

+14

+46

+32

+54

+40

+74

+60

-270

-295

-140

-165

-60

-85

-34

-59

Свыше 3 до 5

-14

-32

+37

+19

+60

+42

+68

+50

+98

+80

-270

-300

-140

-170

-70

-100

-46

-76

Свыше 6 до 10

-18

-40

+45

+23

+74

+52

+89

+67

+119

+97

-280

-316

-150

-186

-80

-116

-56

-92

Свыше 10 до 14

+55

+28

+91

+64

+117

+90

+157

+130

-290

-333

-150

-193

-95

-138

Свыше 14 до 18

+104

+77

+135

+108

+177

+150

Свыше 18 до 24

+68

+35

-300

-352

-160

-212

-110

-162

Свыше 24 до 30

Свыше 30 до 40

+82

+43

-310

-372

-170

-232

-120

-182

Свыше 40 до 50

-320

-382

-180

-242

-130

-192

Свыше 50 до 65

+99

+53

-340

-414

-190

-264

-140

-214

Свыше 65 до 80

+105

+59

-360

-434

-200

-274

-150

-224

Свыше 80 до 100

+125

+71

-380

-467

-220

-307

-170

-257

Свыше 100 до 120

+133

+79

-410

-497

-240

-327

-180

-267

Свыше 120 до 140

+155

+92

-460

-560

-260

-360

-200

-300

Свыше 140 до 160

+163

+100

-520

-620

-280

-380

-210

-310

Свыше 160 до 180

+171

+108

-580

-680

-310

-410

-230

-330

Свыше 180 до 200

+194

+122

-660

-775

-340

-455

-240

-355

Свыше 200 до 225

+202

+130

-740

-855

-380

-495

-260

-375

Свыше 225 до 250

+212

+140

-820

-935

-420

-535

-280

-395

Свыше 250 до 280

+239

+158

-920

-1050

-480

-610

-300

-430

Свыше 280 до 315

+251

+170

-1050

-1180

-540

-670

-330

-460

Свыше 315 до 355

+279

+190

-1200

-1340

-600

-740

-360

-500

Свыше 355 до 400

+297

+208

-1350

-1490

-680

-820

-400

-540

Свыше 400 до 450

+329

+232

-1500

-1655

-760

-915

-440

-595

Свыше 450 до 500

+349

+252

1650

-1805

-840

-995

-480

-635

Таблица 2

Поля допусков отверстий. Предельныеотклонения

Интервал размеров, мм	Поля допусков
От 1 до 3	+14 +18	+14 +10	+10 +6	+8 +4	-6 -10	+26 +20	+20 +14	+16 +10	+12 +6	+10 +4	+2 -4	-10 -16	-14 -20	-
Свыше 3 до 5	+251 +20	+19 +14	+15 +10	+11 +6	-11 -16	+38 +30	+28 +20	+22 +14	+18 +10	+14 +6	+5 -3	-12 -20	-16 -24	-
Свыше 6 до 10	+31 +25	+24 +18	+19 +13	+14 +8	-13 -19	+49 +40	+34 +25	+27 +18	+22 +13	+17 +8	+5 -4	-16 -25	-20 -29	-
Свыше 10 до 14	+40 +32	-	+24 +16	-	-15 -23	+61 +50	+43 +32	-	+27 +16	-	+6 -5	-20 -31	-25 -36	-
Свыше 14 до 18
Свыше 18 до 24	+49 +40	-	+29 +20	-	-19 -28	+78 +65	+53 +40	-	+33 +20	-	+8 -5	-24 -37	-31 -44	-
Свыше 24 до 30	-37 -50
Свыше 30 до 40	+61 +50	-	+36 +25	-	-22 -33	+96 +80	+66 +50	-	+41 +25	-	+10 -6	-29 -45	-38 -54	-43 -59
Свыше 40 до 50	-49 -65
Свыше 50 до 65	+73 +60	-	+43 +30	-	-27 -40	+119 +100	+79 +60	-	+49 +30	-	+13 -6	-35 -54	-47 -66	-60 -79
Свыше 65 до 80	-37 -56	-53 -72	-69 -88
Свыше 80 до 100	+87 +72	-	+51 +36	-	-32 -47	+142 +120	+94 +72	-	+58 +36	-	+16 -6	-44 -66	-64 -86	-84 -106
Свыше 100 до 120	-47 -69	-72 -94	-97 -119
Свыше 120 до 140	+103 +85	-	+61 +43	-	-37 -55	+170 +145	+110 +85	-	+68 +43	-	+18 -7	-56 -81	-85 -110	-115 -140
Свыше 140 до 160	-58 -83	-93 -118	-127 -152
Свыше 160 до 180	-61 -86	-101 -126	-139 -164
Свыше 180 до 200	+120 +100	-	+70 +50	-	-44 -64	+199 +170	+129 +100	-	+79 +50	-	+22 -7	-68 -97	-113 -142	-157 -186
Свыше 200 до 225	-71 -100	-121 -150	-171 -200
Свыше 225 до 250	-75 -104	-131 -160	-187 -216
Свыше 250 до 280	+133 +110	-	+79 +56	-	-49 -72	+222 +190	+142 +110	-	+88 +56	-	+25 -7	-85 -117	-149 -181	-209 -241
Свыше 280 до 315	-89 -121	-161 -193	-231 -263
Свыше 315 до 355	+150 +125	-	+87 +62	-	-55 -80	+246 +210	+161 +125	-	+98 +62	-	+29 -7	-97 -133	-179 -215	-257 -293
Свыше 355 до 400	-103 -139	-197 -233	-283 -319
Свыше 400 до 450	+162 +135	-	+95 +68	-	-61 -88	+270 +230	+175 +135	-	+108 +68	-	+33 -7	-113 -153	-219 -259	-317 -357
Свыше 450 до 500	-119 -159	-239 -279	-347 -387

Интервал размеров, мм

Поля допусков

ef5

fg5

ef6

fg6

Предельные отклонения, мкм

От 1 до 3

+14

+18

+14

+10

-6

-10

+26

+20

+14

+16

+10

+12

+10

-4

-10

-16

-14

-20

Свыше 3 до 5

+251

+20

+19

+14

+15

+10

+11

-11

-16

+38

+30

+28

+20

+22

+14

+18

+10

+14

-3

-12

-20

-16

-24

Свыше 6 до 10

+31

+25

+24

+18

+19

+13

+14

-13

-19

+49

+40

+34

+25

+27

+18

+22

+13

+17

-4

-16

-25

-20

-29

Свыше 10 до 14

+40

+32

+24

+16

-15

-23

+61

+50

+43

+32

+27

+16

-5

-20

-31

-25

-36

Свыше 14 до 18

Свыше 18 до 24

+49

+40

+29

+20

-19

-28

+78

+65

+53

+40

+33

+20

-5

-24

-37

-31

-44

Свыше 24 до 30

-37

-50

Свыше 30 до 40

+61

+50

+36

+25

-22

-33

+96

+80

+66

+50

+41

+25

+10

-6

-29

-45

-38

-54

-43

-59

Свыше 40 до 50

-49

-65

Свыше 50 до 65

+73

+60

+43

+30

-27

-40

+119

+100

+79

+60

+49

+30

+13

-6

-35

-54

-47

-66

-60

-79

Свыше 65 до 80

-37

-56

-53

-72

-69

-88

Свыше 80 до 100

+87

+72

+51

+36

-32

-47

+142

+120

+94

+72

+58

+36

+16

-6

-44

-66

-64

-86

-84

-106

Свыше 100 до 120

-47

-69

-72

-94

-97

-119

Свыше 120 до 140

+103

+85

+61

+43

-37

-55

+170

+145

+110

+85

+68

+43

+18

-7

-56

-81

-85

-110

-115

-140

Свыше 140 до 160

-58

-83

-93

-118

-127

-152

Свыше 160 до 180

-61

-86

-101

-126

-139

-164

Свыше 180 до 200

+120

+100

+70

+50

-44

-64

+199

+170

+129

+100

+79

+50

+22

-7

-68

-97

-113

-142

-157

-186

Свыше 200 до 225

-71

-100

-121

-150

-171

-200

Свыше 225 до 250

-75

-104

-131

-160

-187

-216

Свыше 250 до 280

+133

+110

+79

+56

-49

-72

+222

+190

+142

+110

+88

+56

+25

-7

-85

-117

-149

-181

-209

-241

Свыше 280 до 315

-89

-121

-161

-193

-231

-263

Свыше 315 до 355

+150

+125

+87

+62

-55

-80

+246

+210

+161

+125

+98

+62

+29

-7

-97

-133

-179

-215

-257

-293

Свыше 355 до 400

-103

-139

-197

-233

-283

-319

Свыше 400 до 450

+162

+135

+95

+68

-61

-88

+270

+230

+175

+135

+108

+68

+33

-7

-113

-153

-219

-259

-317

-357

Свыше 450 до 500

-119

-159

-239

-279

-347

-387

Продолжение табл. 2

Интервал размеров, мм	Поля допусков
От 1 до 3	+30 +20	+24 +14	+20 +10	+4 -6	-18 -28	+74 +60	+24 +10	+6 -8	-6 -20	-10 -24	-26 -40
Свыше 3 до 5	+42 +30	+32 +20	+26 +14	+6 -6	-19 -31	+88 +70	+32 +14	+10 -8	-12 -30	-15 -33	-35 -53
Свыше 6 до 10	+55 +40	+40 +25	+33 +18	+8 -7	-22 -37	+102 +80	+40 +18	+12 -10	-15 -37	-19 -41	-42 -64
Свыше 10 до 14	+68 +50	+50 +32	-	+10 -8	-26 -44	+122 +95	-	+15 -12	-18 -45	-23 -50	-50 -77
Свыше 14 до 18	-60 -87
Свыше 18 до 24	+86 +65	+61 +40	-	+12 -9	-33 -54	+143 +110	-	+20 -13	-22 -55	-28 -61	-
Свыше 24 до 30	-40 -61
Свыше 30 до 40	+105 +80	+75 +50	-	+14 -11	-51 -76	+159 +120	-	+24 -15	-26 -65	-34 -73	-
Свыше 40 до 50	-61 -86	+169 +130
Свыше 50 до 65	+130 +100	+90 +60	-	+18 -12	-76 -106	+186 +140	-	+28 -18	-32 -78	-41 -87	-
Свыше 65 до 80	-91 -121	+196 +150	-43 -89
Свыше 80 до 100	+155 +120	+107 +72	-	+22 -13	-111 -146	+224 +170	-	+34 -20	-37 -91	-51 -105	-
Свыше 100 до 120	-131 -166	+234 +180	-54 -108
Свыше 120 до 140	+185 +145	+125 +85	-	+26 -14	-155 -195	+263 +200	-	+41 -22	-43 -106	-63 -126	-
Свыше 140 до 160	-175 -215	+273 +210	-65 -128
Свыше 160 до 180	-195 -235	+293 +230	-68 -131
Свыше 180 до 200	+216 +170	+146 +100	-	+30 -16	-219 -265	+312 +240	-	+47 -25	-50 -122	-77 -149	-
Свыше 200 до 225	-241 -287	+332 +260	-80 -152
Свыше 225 до 250	-267 -313	+352 +280	-84 -156
Свыше 250 до 280	+242 +190	+162 +110	-	+36 -16	-295 -347	+381 +300	-	+55 -26	-56 -137	-94 -175	-
Свыше 280 до 315	-330 -382	+411 +330	-98 -179
Свыше 315 до 355	+267 +210	+182 +125	-	+39 -18	-369 -426	+449 +360	-	+60 -29	-62 -151	-108 -197	-
Свыше 355 до 400	-414 -471	+489 +400	-114 -203
Свыше 400 до 450	+293 +230	+198 +135	-	+43 -20	-467 -530	+537 +440	-	+66 -31	-68 -165	-126 -223	-
Свыше 450 до 500	-517 -580	+577 +480	-132 -229

Интервал размеров, мм

Поля допусков

ef7

ef8

Предельные отклонения, мкм

От 1 до 3

+30

+20

+24

+14

+20

+10

-6

-18

-28

+74

+60

+24

+10

-8

-6

-20

-10

-24

-26

-40

Свыше 3 до 5

+42

+30

+32

+20

+26

+14

-6

-19

-31

+88

+70

+32

+14

+10

-8

-12

-30

-15

-33

-35

-53

Свыше 6 до 10

+55

+40

+25

+33

+18

-7

-22

-37

+102

+80

+40

+18

+12

-10

-15

-37

-19

-41

-42

-64

Свыше 10 до 14

+68

+50

+32

+10

-8

-26

-44

+122

+95

+15

-12

-18

-45

-23

-50

-77

Свыше 14 до 18

-60

-87

Свыше 18 до 24

+86

+65

+61

+40

+12

-9

-33

-54

+143

+110

+20

-13

-22

-55

-28

-61

Свыше 24 до 30

-40

-61

Свыше 30 до 40

+105

+80

+75

+50

+14

-11

-51

-76

+159

+120

+24

-15

-26

-65

-34

-73

Свыше 40 до 50

-61

-86

+169

+130

Свыше 50 до 65

+130

+100

+90

+60

+18

-12

-76

-106

+186

+140

+28

-18

-32

-78

-41

-87

Свыше 65 до 80

-91

-121

+196

+150

-43

-89

Свыше 80 до 100

+155

+120

+107

+72

+22

-13

-111

-146

+224

+170

+34

-20

-37

-91

-51

-105

Свыше 100 до 120

-131

-166

+234

+180

-54

-108

Свыше 120 до 140

+185

+145

+125

+85

+26

-14

-155

-195

+263

+200

+41

-22

-43

-106

-63

-126

Свыше 140 до 160

-175

-215

+273

+210

-65

-128

Свыше 160 до 180

-195

-235

+293

+230

-68

-131

Свыше 180 до 200

+216

+170

+146

+100

+30

-16

-219

-265

+312

+240

+47

-25

-50

-122

-77

-149

Свыше 200 до 225

-241

-287

+332

+260

-80

-152

Свыше 225 до 250

-267

-313

+352

+280

-84

-156

Свыше 250 до 280

+242

+190

+162

+110

+36

-16

-295

-347

+381

+300

+55

-26

-56

-137

-94

-175

Свыше 280 до 315

-330

-382

+411

+330

-98

-179

Свыше 315 до 355

+267

+210

+182

+125

+39

-18

-369

-426

+449

+360

+60

-29

-62

-151

-108

-197

Свыше 355 до 400

-414

-471

+489

+400

-114

-203

Свыше 400 до 450

+293

+230

+198

+135

+43

-20

-467

-530

+537

+440

+66

-31

-68

-165

-126

-223

Свыше 450 до 500

-517

-580

+577

+480

-132

-229

Продолжение табл. 2

Интервал размеров, мм	Поля допусков
От 1 до 3	+295 +270	+165 +140	+85 +60	+59 +34	-4 -29	-6 -31	+54 +14
Свыше 3 до 5	+300 +270	+170 +140	+100 +70	+76 +46	0 -30	-12 -42	+68 +20
Свыше 6 до 10	+316 +280	+186 +150	+116 +80	+92 +56	0 -36	-15 -51	+83 +25
Свыше 10 до 14	+333 +290	+193 +150	+138 +95	-	0 -43	-18 -61	+102 +32
Свыше 14 до 18
Свыше 18 до 24	+352 +300	+212 +160	+162 +110	-	0 -52	-22 -74	+124 +40
Свыше 24 до 30
Свыше 30 до 40	+372 +310	+232 +170	+182 +120	-	0 -62	-26 -88	+150 +50
Свыше 40 до 50	+382 +320	+242 +180	+192 +130
Свыше 50 до 65	+414 +340	+264 +190	+214 +140	-	0 -74	-32 -106	+180 +60
Свыше 65 до 80	+434 +360	+274 +200	+224 +150
Свыше 80 до 100	+467 +380	+307 +220	+257 +170	-	0 -87	-37 -124	+212 +72
Свыше 100 до 120	+497 +410	+327 +240	+267 +180
Свыше 120 до 140	+560 +460	+360 +260	+300 +200	-	0 -100	-43 -143	+245 +85
Свыше 140 до 160	+620 +520	+380 +280	+310 +210
Свыше 160 до 180	+680 +580	+410 +310	+330 +230
Свыше 180 до 200	+775 +660	+455 +340	+355 +240	-	0 -115	-50 -165	+285 +100
Свыше 200 до 225	+855 +740	+495 +380	+375 +260
Свыше 225 до 250	+935 +820	+535 +420	+395 +280
Свыше 250 до 280	+1050 +920	+610 +480	+430 +300	-	0 -130	-56 -186	+320 +110
Свыше 280 до 315	+1180 +1050	+670 +540	+460 +330
Свыше 315 до 355	+1340 +1200	+740 +600	+500 +360	-	0 -140	-62 -202	+355 +125
Свыше 355 до 400	+1490 +1350	+820 +680	+540 +400
Свыше 400 до 450	+1655 +1500	+915 +760	+595 +440	-	0 -155	-68 -223	+385 +135
Свыше 450 до 500	+1805 1650	+995 +840	+635 +480

Интервал размеров, мм

Поля допусков

cd9

e10

Предельные отклонения, мкм

От 1 до 3

+295

+270

+165

+140

+85

+60

+59

+34

-4

-29

-6

-31

+54

+14

Свыше 3 до 5

+300

+270

+170

+140

+100

+70

+76

+46

-30

-12

-42

+68

+20

Свыше 6 до 10

+316

+280

+186

+150

+116

+80

+92

+56

-36

-15

-51

+83

+25

Свыше 10 до 14

+333

+290

+193

+150

+138

+95

-43

-18

-61

+102

+32

Свыше 14 до 18

Свыше 18 до 24

+352

+300

+212

+160

+162

+110

-52

-22

-74

+124

+40

Свыше 24 до 30

Свыше 30 до 40

+372

+310

+232

+170

+182

+120

-62

-26

-88

+150

+50

Свыше 40 до 50

+382

+320

+242

+180

+192

+130

Свыше 50 до 65

+414

+340

+264

+190

+214

+140

-74

-32

-106

+180

+60

Свыше 65 до 80

+434

+360

+274

+200

+224

+150

Свыше 80 до 100

+467

+380

+307

+220

+257

+170

-87

-37

-124

+212

+72

Свыше 100 до 120

+497

+410

+327

+240

+267

+180

Свыше 120 до 140

+560

+460

+360

+260

+300

+200

-100

-43

-143

+245

+85

Свыше 140 до 160

+620

+520

+380

+280

+310

+210

Свыше 160 до 180

+680

+580

+410

+310

+330

+230

Свыше 180 до 200

+775

+660

+455

+340

+355

+240

-115

-50

-165

+285

+100

Свыше 200 до 225

+855

+740

+495

+380

+375

+260

Свыше 225 до 250

+935

+820

+535

+420

+395

+280

Свыше 250 до 280

+1050

+920

+610

+480

+430

+300

-130

-56

-186

+320

+110

Свыше 280 до 315

+1180

+1050

+670

+540

+460

+330

Свыше 315 до 355

+1340

+1200

+740

+600

+500

+360

-140

-62

-202

+355

+125

Свыше 355 до 400

+1490

+1350

+820

+680

+540

+400

Свыше 400 до 450

+1655

+1500

+915

+760

+595

+440

-155

-68

-223

+385

+135

Свыше 450 до 500

+1805

1650

+995

+840

+635

+480

Продолжение табл. 2

Интервал размеров, мм	Поля допусков
От 1 до 3	+46 +6	-4 -44	+160 +60	+120 +20	+410 +270	+280 +140	+200 +60
Свыше 3 до 5	+58 +10	0 -48	+190 +70	+150 +30	+450 +270	+320 +140	+250 +70
Свыше 6 до 10	+71 +13	0 -58	+230 +80	+190 +40	+500 +280	+370 +150	+300 +80
Свыше 10 до 14	+86 +16	0 -70	+275 +95	+230 +50	+560 +290	+420 +150	+365 +95
Свыше 14 до 18
Свыше 18 до 24	+104 +20	0 -84	+320 +110	+275 +65	+630 +300	+490 +160	+440 +110
Свыше 24 до 30
Свыше 30 до 40	+125 +25	0 -100	+370 +120	+330 +80	+700 +310	+560 +170	+510 +120
Свыше 40 до 50	+380 +130	+710 +320	+570 +180	+520 +130
Свыше 50 до 65	-	0 -120	+440 +140	+400 +100	+800 +340	+650 +190	+600 +140
Свыше 65 до 80	+450 +150	+820 +360	+660 +200	+610 +150
Свыше 80 до 100	-	0 -140	+520 +170	+470 +120	+920 +380	+760 +220	+710 +170
Свыше 100 до 120	+530 +180	+950 +410	+780 +240	+720 +180
Свыше 120 до 140	-	0 -160	+600 +200	+545 +145	+1090 +460	+890 +260	+830 +200
Свыше 140 до 160	+610 +210	+1150 +520	+910 +280	+840 +210
Свыше 160 до 180	+630 +230	+1210 +580	+940 +310	+860 +230
Свыше 180 до 200	-	0 -185	+700 +240	+630 +170	+1380 +660	+1080 +340	+960 +260
Свыше 200 до 225	+720 +260	+1460 +740	+1100 +380	+980 +260
Свыше 225 до 250	+740 +280	+1540 +820	+1140 +420	+1000 +280
Свыше 250 до 280	-	0 -210	+820 +300	+710 +190	+1730 +920	+1290 +480	+1110 +300
Свыше 280 до 315	+850 +330	+1860 +1050	+1350 +540	+1140 +330
Свыше 315 до 355	-	0 -230	+930 +360	+780 +210	+2090 +1200	+1490 +600	+1250 +360
Свыше 355 до 400	+970 +400	+2240 +1350	+1570 +680	+1290 +400
Свыше 400 до 450	-	0 -250	+1070 +440	+860 +230	+2470 +1500	+1730 +760	+1410 +440
Свыше 450 до 500	+1110 +480	+2620 +1650	+1810 +840	+1450 +480

Интервал размеров, мм

Поля допусков

f10

n10

c12

d12

a13

b13

c13

Предельные отклонения, мкм

От 1 до 3

+46

-4

-44

+160

+60

+120

+20

+410

+270

+280

+140

+200

+60

Свыше 3 до 5

+58

+10

-48

+190

+70

+150

+30

+450

+270

+320

+140

+250

+70

Свыше 6 до 10

+71

+13

-58

+230

+80

+190

+40

+500

+280

+370

+150

+300

+80

Свыше 10 до 14

+86

+16

-70

+275

+95

+230

+50

+560

+290

+420

+150

+365

+95

Свыше 14 до 18

Свыше 18 до 24

+104

+20

-84

+320

+110

+275

+65

+630

+300

+490

+160

+440

+110

Свыше 24 до 30

Свыше 30 до 40

+125

+25

-100

+370

+120

+330

+80

+700

+310

+560

+170

+510

+120

Свыше 40 до 50

+380

+130

+710

+320

+570

+180

+520

+130

Свыше 50 до 65

-120

+440

+140

+400

+100

+800

+340

+650

+190

+600

+140

Свыше 65 до 80

+450

+150

+820

+360

+660

+200

+610

+150

Свыше 80 до 100

-140

+520

+170

+470

+120

+920

+380

+760

+220

+710

+170

Свыше 100 до 120

+530

+180

+950

+410

+780

+240

+720

+180

Свыше 120 до 140

-160

+600

+200

+545

+145

+1090

+460

+890

+260

+830

+200

Свыше 140 до 160

+610

+210

+1150

+520

+910

+280

+840

+210

Свыше 160 до 180

+630

+230

+1210

+580

+940

+310

+860

+230

Свыше 180 до 200

-185

+700

+240

+630

+170

+1380

+660

+1080

+340

+960

+260

Свыше 200 до 225

+720

+260

+1460

+740

+1100

+380

+980

+260

Свыше 225 до 250

+740

+280

+1540

+820

+1140

+420

+1000

+280

Свыше 250 до 280

-210

+820

+300

+710

+190

+1730

+920

+1290

+480

+1110

+300

Свыше 280 до 315

+850

+330

+1860

+1050

+1350

+540

+1140

+330

Свыше 315 до 355

-230

+930

+360

+780

+210

+2090

+1200

+1490

+600

+1250

+360

Свыше 355 до 400

+970

+400

+2240

+1350

+1570

+680

+1290

+400

Свыше 400 до 450

-250

+1070

+440

+860

+230

+2470

+1500

+1730

+760

+1410

+440

Свыше 450 до 500

+1110

+480

+2620

+1650

+1810

+840

+1450

+480

(Дополненнаяредакция, изм. № 1)

СОДЕРЖАНИЕ

1. Общие положения. 2

2. Поля допусков при номинальных размерах менее 1 мм.. 2

3. Поля допусков при номинальных размерах от 1 до 500 мм.. 2

4. Поля допусков при номинальных размерах свыше 500 до 3150 мм.. 2

Приложение 1 рекомендуемое Рекомендуемые посадки. 24

Приложение 2 рекомендуемое Рекомендуемые поля допусков валов и отверстия в интервалах номинальных размеров менее 1 мм.. 28

Приложение 3 обязательное Дополнительные поля допусков при номинальных размерах от 1 до 500 мм.. 30

8 144

Мне нравится

Комментировать Добавить в закладки

Регистрация Вход

Поле допуска основного отверстия	Основные отклонения валов
	a	b	c	d	e		f		g	h		js	k	m	n	p	r	s		t	u	v	x	z
	Посадки
Н5									H5 g4	H5 h4		H5 js4	H5 k4	H5 m4	H5 n4
Н6							H6 f6		H6 g5	H6 h5		H6 js5	H6 k5	H6 m5	H6 n5	H6 p5	H6 r5	H6 s5
Н7			H7 c8	H7 d8	H7 e7	H7 e8	H7 f7		H7 g6	H7 h6		H7 js6	H7 k6	H7 m6	H7 n6	H7 p6	H7 r6	H7 s6	H7 s7	H7 t6	H7 u7
Н8			H8 c8	H8 d8	H8 e8		H8 f7	H8 f8		H8 h7	H8 h8	H8 js7	H8 k7	H8 m7	H8 n7			H8 s7			H8 u8		H8 x8	H8 z8
Н8				H8 d9	H8 e9		H8 f9			H8 h9
Н9				H9 d9	H9 e8	H9 e9	H9 f8	H9 f9		H9 h8	H9 h9
Н10				H10 d10						H10 h9	H10 h10
Н11	H11 a11	H11 b11	H11 c11	H11 d11						H11 h11
H12		H12 b12								H12 h12
Примечание. Обозначения предпочтительных посадок заключены в утолщенную рамку.

Поле допуска основного вала	Основные отклонения отверстий
	a	b	c	d		e		f		g	h				js	k	m	n	p	r		s	t	u
	Посадки
Н4										G5 h4	H5 h4				JS5 h4	K5 h4	M5 h4	N5 h4
Н5								F7 h5		G6 h5	H6 h5				JS6 h5	K6 h5	M6 h5	N6 h5	P6 h5
Н6				D8 h6		E8 h6		F7 h6	F8 h6	G7 h6	H7 h6				JS7 h6	K7 h6	M7 h6	N7 h6	P7 h6		R7 h6	S7 h6	T7 h6
Н7				D8 h7		E8 h7		F8 h7			H8 h7				JS8 h7	K8 h7	M8 h7	N8 h7						U8 h7
Н8				D8 h8	D9 h8	E8 h8	E9 h8	F8 h8	F9 h8		H8 h8		H9 h8
Н9				D9 h9	D10 h9	E9 h9		E9 h9			E8 h9	H9 h9		H10 h9
Н10				D10 h10							h10 h10
Н11	A11 h11	B11 h11	C11 h11	D11 h11							H11 h11
H12		B12 h12									H12 h12
Примечание. Обозначения предпочтительных посадок заключены в утолщенную рамку.

Поле допуска основного отверстия	Основные отклонения валов
	c	cd	d	e	f	g	h	js	k	m	n	p	r	s	t	u	v
	Посадки
Н7					H7 f6	H7 g6	H7 h6	H7 js6	H7 k6	H7 m6	H7 n6	H7 p6	H7 r6	H7 s6	H7 t6	H7 u6
Н7				H7 e7	H7 f7	H7 g7	H7 h7	H7 js7	H7 k7		H7 n7	H7 p7	H7 r7	H7 s7	H7 t7	H7 u7	H7 v7
Н8				H8 e7	H8 f7	H8 g7	H8 h7	H8 js7	H8 k7		H8 n7	H8 p7	H8 r7	H8 s7	H8 t7	H8 u7	H8 v7
Н8			H8 d8	H8 e8	H8 f8		H8 h8								H8 t8	H8 u8	H8 v8
Н9			H9 d8	H9 e8	H9 f8		H9 h8								H9 t8	H9 u8	H9 v8
Н9			H9 d9	H9 e9	H9 f9		H9 h9
Н10			H10 d10				H10 h10
Н11	H11 c11	H11 cd11	H11 d11				H11 h11
H12							H12 h12

ГОСТ 25347-82* «Единая система допусков и посадок. Поля допусков и рекомендуемые посадки»

1. ОБЩИЕ ПОЛОЖЕНИЯ

2. ПОЛЯ ДОПУСКОВ ПРИ НОМИНАЛЬНЫХ РАЗМЕРАХ МЕНЕЕ 1 MM

3. ПОЛЯ ДОПУСКОВ ПРИ НОМИНАЛЬНЫХ РАЗМЕРАХ ОТ 1 ДО 500 MM

4. ПОЛЯ ДОПУСКОВ ПРИ НОМИНАЛЬНЫХ РАЗМЕРАХ СВЫШЕ 500 ДО 3150 MM

ПРИЛОЖЕНИЕ 1
Рекомендуемое

РЕКОМЕНДУЕМЫЕПОСАДКИ

ПРИЛОЖЕНИЕ 2
Рекомендуемое

РЕКОМЕНДУЕМЫЕ ПОЛЯ ДОПУСКОВ ВАЛОВ И ОТВЕРСТИЯ В ИНТЕРВАЛАХНОМИНАЛЬНЫХ РАЗМЕРОВ МЕНЕЕ 1 MM

ПРИЛОЖЕНИЕ 3
Обязательное

ДОПОЛНИТЕЛЬНЫЕ ПОЛЯ ДОПУСКОВ ПРИ НОМИНАЛЬНЫХ РАЗМЕРАХ ОТ 1 ДО500 MM

ГОСТ 25347-82* «Единая система допусков и посадок. Поля допусков и рекомендуемые посадки»

1. ОБЩИЕ ПОЛОЖЕНИЯ

2. ПОЛЯ ДОПУСКОВ ПРИ НОМИНАЛЬНЫХ РАЗМЕРАХ МЕНЕЕ 1 MM

3. ПОЛЯ ДОПУСКОВ ПРИ НОМИНАЛЬНЫХ РАЗМЕРАХ ОТ 1 ДО 500 MM

4. ПОЛЯ ДОПУСКОВ ПРИ НОМИНАЛЬНЫХ РАЗМЕРАХ СВЫШЕ 500 ДО 3150 MM

ПРИЛОЖЕНИЕ 1Рекомендуемое

РЕКОМЕНДУЕМЫЕПОСАДКИ

ПРИЛОЖЕНИЕ 2Рекомендуемое

РЕКОМЕНДУЕМЫЕ ПОЛЯ ДОПУСКОВ ВАЛОВ И ОТВЕРСТИЯ В ИНТЕРВАЛАХНОМИНАЛЬНЫХ РАЗМЕРОВ МЕНЕЕ 1 MM

ПРИЛОЖЕНИЕ 3Обязательное

ДОПОЛНИТЕЛЬНЫЕ ПОЛЯ ДОПУСКОВ ПРИ НОМИНАЛЬНЫХ РАЗМЕРАХ ОТ 1 ДО500 MM

ПРИЛОЖЕНИЕ 1
Рекомендуемое

ПРИЛОЖЕНИЕ 2
Рекомендуемое

ПРИЛОЖЕНИЕ 3
Обязательное
