ГОСТ 24767-81* «Профили холодногнутые из алюминия и алюминиевых сплавов для ограждающих строительных конструкций. Технические условия»

Настоящий стандарт распространяется на холодногнутые профили из алюминия и алюминиевых сплавов, изготовляемые на профилегибочных станах и предназначенные для ограждающих строительных конструкций.

Обозначение: ГОСТ 24767-81*
Название рус.: Профили холодногнутые из алюминия и алюминиевых сплавов для ограждающих строительных конструкций. Технические условия
Статус: действующий Переиздание (январь 1987 г.).
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1982
Разработан: ЦНИИпроектстальконструкция 117393, г. Москва, ул. Архитектора Власова, 49
Утвержден: Госстрой СССР (07.05.1981)
Опубликован: Издательство стандартов № 1987

ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР

ПРОФИЛИ ХОЛОДНОГНУТЫЕ
ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ
СПЛАВОВ ДЛЯ ОГРАЖДАЮЩИХ
СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

Технические условия

ГОСТ 24767-81

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ХОЛОДНОГНУТЫЕ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ ДЛЯ ОГРАЖДАЮЩИХ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ

Технические условия

Aluminium and aluminium alloys cold-formed sections for wall and roof structures. Specifications

ГОСТ
24767-81*

Постановлением Государственногокомитета СССР по делам строительства от 7 мая 1981 года № 64 срок введенияустановлен

с 01.01.82

Настоящий стандарт распространяется на холодногнутыепрофили из алюминия и алюминиевых сплавов, изготовляемые на профилегибочныхстанах и предназначенные для ограждающих строительных конструкций.

1.Сортамент

1.1. Поназначению профили подразделяются на типы:

А - для стен, перегородоки покрытий;

ПА - для обшивоктрехслойных панелей;

СА - для подвесныхпотолков, нащельников, солнцезащитных устройств и других конструкций специальногоназначения.

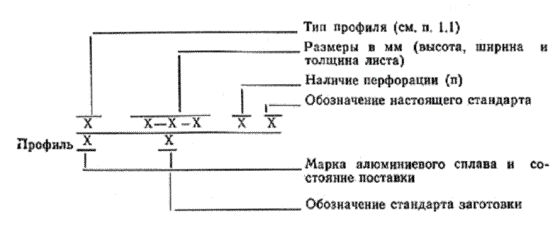

1.2. Условное обозначение профилей принимается в соответствии со схемой.

Примерусловного обозначения алюминиевого профиля типа СА высотой 20 мм, шириной 300 мм, толщиной листа0,8 мм, имеющего перфорацию (п), из алюминиевой ленты сплава марки АМц,отожженной (М) по ГОСТ13726-78:

Профиль СА 20-300-0,8п ГОСТ 24767-81

АМцМ ГОСТ 13726-78

1.3. Форма сечений, размеры, площади сечений, масса 1 м длины и 1 м2,а также справочные величины профилей должны соответствовать указанным на черт. 1 - 14 и в табл. 1 - 14.

(Измененная редакция, Изм. № 1).

1.4. Профили должны изготовляться:

мерной длины от 1,2 м до 7,8м - для профилей типа А;

кратной (300 мм) мернойдлины от 1,2 м до 7,8 м - для профилей типов ПА и СА.

Длина профилей не должнапревышать размеров, указанных в табл. 1 - 14.

По соглашению сторондопускается поставка профилей немерной длины (не менее 1,0 м) в количестве неболее 2 % от массы поставляемой продукции.

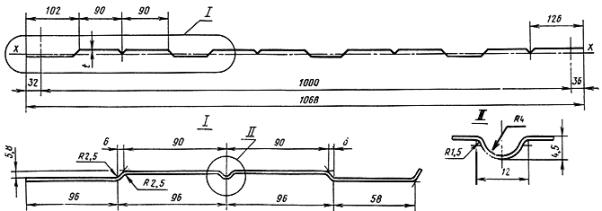

Профили типа А высотой 6 мм

Черт. 1

Таблица 1

Обозначение профиля

t, мм

Длина профиля, мм, не более

Площадь сечения, см2

Масса, кг

Справочные величины

1 м длины профиля

1 м2

Момент инерции на 1 м ширины профиля Ix, см4

Ширина заготовки, мм

А6-1000-0,8

0,8

7200

8,64

2,33

2,20

1,36

1080

А6-1000-1,0

1,0



10,80

2,92

2,74

1,72

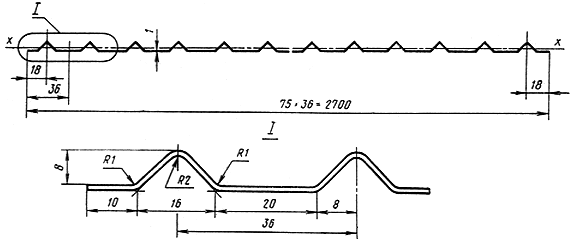

Профили типа А высотой 8 мм

Черт. 2

Таблица 2

Обозначение профиля

Длина профиля, мм, не более

Площадь сечения, см2

Масса, кг

Справочные величины

1 м длины профиля

1 м2

Момент инерции на 1 м ширины профиля Ix, см4

Ширина заготовки, мм

А8-2700-1,0

1500

32,0

8,64

3,24

0,43

2992

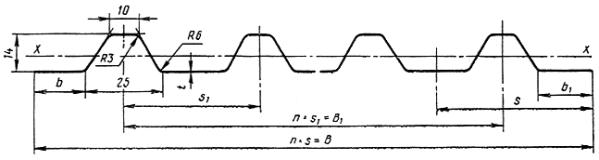

Профили типа А высотой 14 мм

Черт. 3

Таблица 3

Обозначение профиля

Размеры сечения, мм

n

Длина профиля, мм, не более

Площадь сечения, см2

Масса, кг

Справочные величины

B

B1

b

b1

s

s1

t

1 м длины профиля

1 м2

Момент инерции на 1 м ширины профиля Ix, см4

Ширина заготовки, мм

А14-900-0,8

970

900

22,5

-

50

0,8

18



10,31

2,78

2,87

2,52



А14-900-1,0











1,0





12,88

3,48

3,59

3,09

1200

А14-1000-0,8

1090

1000

27,5

37,5

-



0,8

10



10,11

2,73

2,50

1,83



А14-1000-1,0











100

1,0





12,64

3,41

3,13

2,26



А14-1200-0,8

1340

1200

52,5

62,5

-



0,8

12

2500

10,27

2,77

2,07

1,79

1500

А14-1200-1,0













1,0





12,84

3,47

2,59

2,20



А14-1800-0,8

1800

-

37,5

100

-

0,8

18



16,82

4,54

2,52

2,00

2000

А14-1800-1,0











1,0





21,02

5,68

3,16

2,46



А14-2400-0,8

2400

-

12,5

50

-

0,8

48



25,63

6,92

2,88

2,72



А14-2400-1,0











1,0



1200

32,40

8,65

3,61

3,33

3000

А14-2700-0,8

2700

-

37,5

100

-

0,8

27



25,22

6,81

2,52

2,00



А14-2700-1,0











1,0





31,53

8,51

3,15

2,46



А14-3600-0,8

3600

-

37,5

100

-

0,8

36

1500

33,62

9,08

2,52

2,00

4000

А14-3600-1,0











1,0





42,03

11,35

3,15

2,46

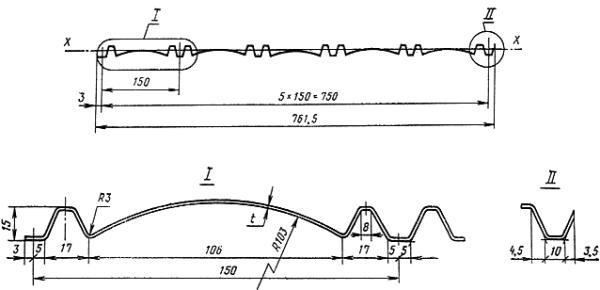

Профили типа А высотой 15 мм

Неуказанныерадиусы 1,5 мм.

Черт. 4

Таблица 4

Обозначение профиля

t, мм

Длина профиля, мм, не более

Площадь сечения, см2

Масса, кг

Справочные величины

1 м длины профиля

1 м2

Момент инерции на 1 м ширины профиля Ix, см4

Ширина заготовки, мм

А15-750-0,8

0,8

6000

8,22

2,20

2,92

2,26

1028

А15-750-1,0

1,0



10,28

2,78

3,65

2,94

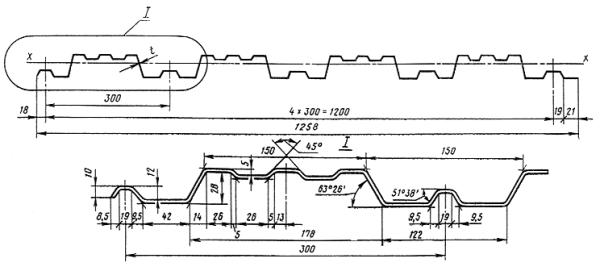

Профили типа А высотой 28 мм

Радиусы 2 мм

Черт. 5

Таблица 5

Обозначение профиля

t, мм

Длина профиля, мм, не более

Площадь сечения, см2

Масса, кг

Справочные величины

1 м длины профиля

1 м2

Момент инерции на 1 м ширины профиля Ix, см4

Ширина заготовки, мм

А28-1200-0,8

0,8

6000

11,36

3,11

2,47

10,17

1440

А28-1200-1,0

1,0



14,20

3,89

3,09

12,72

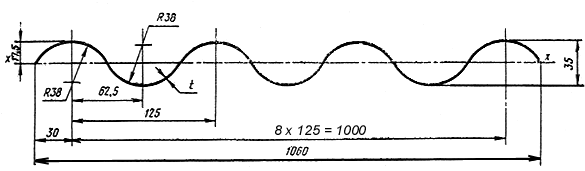

Профили типа А высотой 35 мм

Черт. 6

Таблица 6

Обозначение профиля

t, мм

Длина профиля, мм, не более

Площадь сечения, см2

Масса, кг

Справочные величины

1 м длины профиля

1 м2

Момент инерции на 1 м ширины профиля Ix, см4

Ширина заготовки, мм

А35-1000-0,8

0,8

7000

9,93

2,68

2,53

8,24

1245

А35-1000-1,0

1,0



12,41

3,35

3,16

10,32

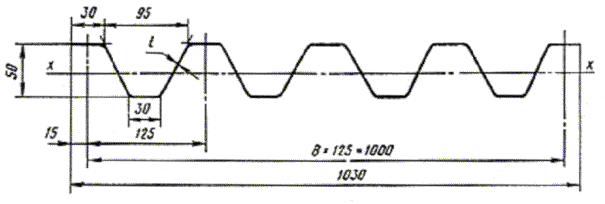

Профили типа А высотой 50 мм

Радиусы не более 3 мм.

Черт. 7

Таблица 7

Обозначение профиля

t, мм

Длина профиля, мм, не более

Площадь сечения, см2

Масса, кг

Справочные величины

1 м длины профиля

1 м2

Момент инерции на 1 м ширины профиля Ix, см4

Ширина заготовки, мм

А50-1000-0,8

0,8

7800

10,87

3,11

3,02

39,1

1440

А50-1000-1,0

1,0



13,60

3,89

3,78

48,8

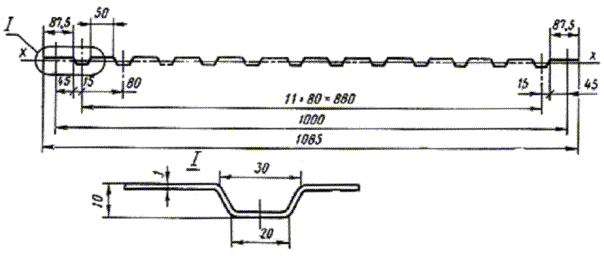

Профили типа ПА высотой 10 мм

Радиусы 2 мм

Черт. 9*

Таблица 9*

Обозначение профиля

Длина профиля, мм, не более

Площадь сечения, см2

Масса, кг

Справочные величины

1 м длины профиля

1 м2

Момент инерции на 1 м ширины профиля Ix, см4

Ширина заготовки, мм

ПА10-1000-1,0

7800

11,9

3,21

2,96

1,50

1200

*Черт. 8 и табл. 8 исключены, Изм. № 1.

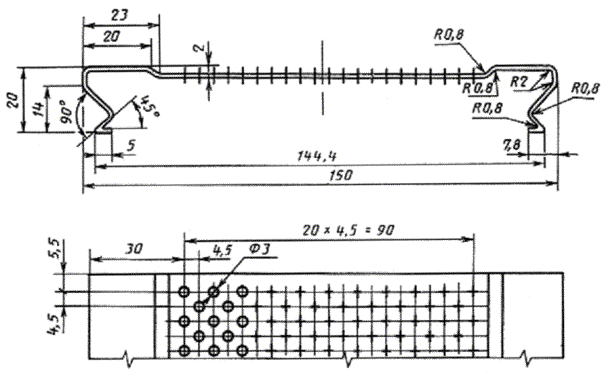

Профили типа СА высотой 20 мм

Черт. 9а

Таблица 9а

Обозначение профиля

Длина профиля, мм, не более

Площадь сечения, мм2

Масса, кг

Ширина заготовки, мм

1 м длины профиля

1 м2

СА 20-150-0,8

6000

1,248

0,337

2,247

208

СА 20-150-0,8п



1,248

0,296

1,973



Черт. и табл. введены дополнительно,(Изм. № 1).

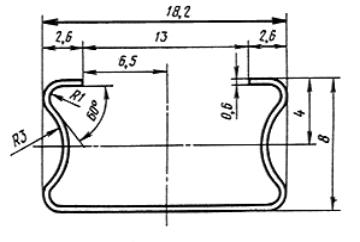

Профили типа СА высотой 8 мм

Черт. 10

Таблица 10

Обозначение профиля

Длина профиля, мм, не более

Площадь сечения, см2

Масса, кг

Ширина заготовки, мм

1 м длины профиля

1 м2

СА8-13-0,6

3000

0,26

0,06

3,41

38

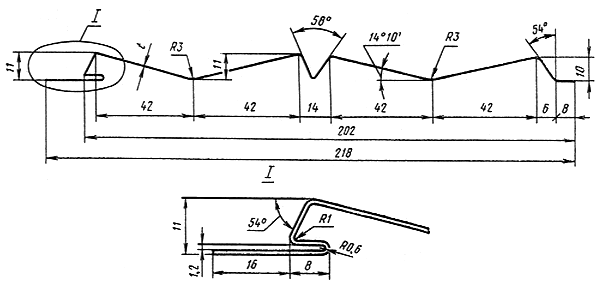

Профили типа СА высотой 11 мм

Неуказанные радиусы 2 мм

Черт. 11

Таблица 11

Обозначение профиля

t, мм

Длина профиля, мм, не более

Площадь сечения, см2

Масса, кг

Ширина заготовки, мм

1 м длины профиля

1 м2

СА11-210-0,8

0,8

6000

2,05

0,55

2,52

256

СА11-210-1,0

1,0



2,56

0,69

3,15

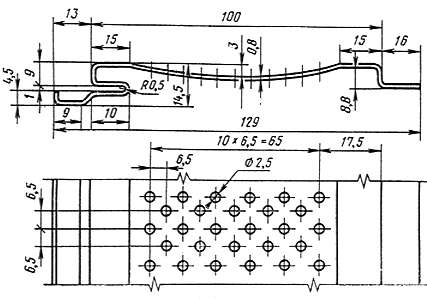

Профили типа СА высотой 15 мм

Черт. 12

Таблица 12

Обозначение профиля

Длина профиля, мм, не более

Площадь сечения, см2

Масса, кг

Ширина заготовки, мм

1 м длины профиля

1 м2

СА15-100-0,8

7800

1,30

0,35

2,71

163

СА15-100-0,8п



1,30

0,34

2,57

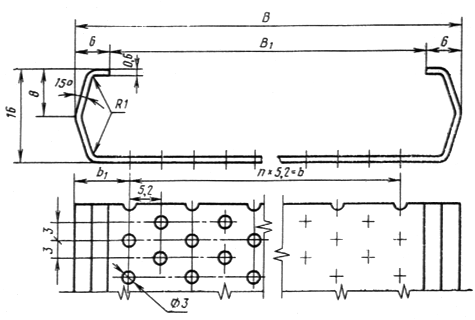

Профили типа СА высотой 16 мм

Неуказанные радиусы не более 3 мм

Черт. 13

Таблица 13

Обозначение профиля

Размеры сечения, мм

n

Длина профиля, мм, не более

Площадь сечения, см2

Масса, кг

Ширина заготовки, мм

B

B1

b

b1

1 м длины профиля

1 м2

СА16-72-0,6

84

72

-

-

-



0,71

0,19

2,26

117

СА16-72-0,6п





62,4

10,8

12

3000



0,16

1,90



СА16-122-0,6

134

122

-

-

-



1,01

0,27

2,02

167

СА16-122-0,6п





114,4

9,8

22





0,23

1,72

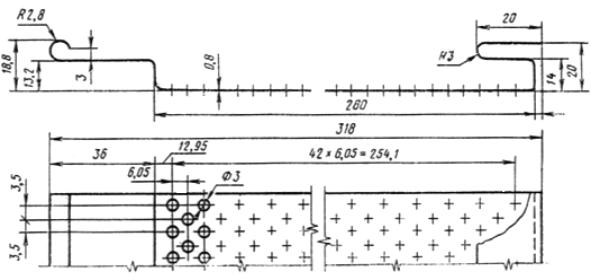

Профили типа СА высотой 20 мм

Неуказанные радиусы 2 мм

Черт. 14

Таблица 14

Обозначение профиля

Длина профиля, мм, не более

Площадь сечения, см2

Масса, кг

Ширина заготовки, мм

1 м длины профиля

1 м2

СА20-280-0,8п

6000

3,09

0,74

2,33

386

СА20-280-0,8





0,83

2,61



2.Технические требования

2.1. Профили должны изготовляться в соответствии с требованиями настоящегостандарта по рабочим чертежам, утвержденным в установленном порядке.

(Измененная редакция, Изм. № 1).

2.2. Профили должны изготовляться из алюминиевой ленты по ГОСТ 13726-78 или листов по ГОСТ 21631-76 из алюминия марки АД1 и из сплавов марок АМц, АМг2 толщиной 0,6; 0,8;1,0 мм нормальной точности изготовления по толщине и обычной отделкиповерхности.

Состояние поставки материалапрофилей для всех марок: без термической обработки, отожженные (М) иполунагартованные (1/2 Н).

2.3. На поверхности профилей не допускаются:

трещины, рванины,расслоения;

риски глубиной, превышающейвеличину минусового отклонения на толщину профиля.

Остальные требования ккачеству поверхности профилей - по ГОСТ21631-76 и ГОСТ13726-78.

2.4. Предельные отклонения размеров профилей от номинальных не должныпревышать указанных в табл. 15.

Таблица 15

мм

Параметры профиля

Предельные отклонения профиля

высшей категории качества

первой категории качества

Высота

±1,0

±1,0

Ширина:





до 1000

±3,5

±3,5

св. 1000

±5,0

±5,0

Длина:





до 3000

±6,0

±8,0

св. 3000

±8,0

±10,0

Размеры, для которыхпредельные отклонения не установлены, на профилях не контролируют. Шаг, ширину,радиусы кривизны и глубину гофров контролируют при расточке валков.

(Измененная редакция, Изм. № 1).

2.5. Предельные отклонения по толщине профилей должны соответствоватьпредельным отклонениям по толщине исходной заготовки по ГОСТ 21631-76 и ГОСТ 13726-78. Предельные отклонения не распространяются на отклонения по толщинепрофиля в местах изгиба.

2.6. Волнистость кромок профилей не должна превышать 5 мм на 1 м длиныпрофиля. В профилях со свободными боковыми кромками более 70 мм допускаетсяволнистость с амплитудой 25 мм.

2.7. Допуск перпендикулярности кромок профилей не должен превышать 5,0 ммна ширину профиля. Для профилей высшей категории качества допускперпендикулярности кромок не должен превышать 3,0 мм на ширину профиля.

(Измененная редакция, Изм. № 1).

2.8. На торцевых и боковых кромках профилей не допускается местное смятиеглубиной более 3 мм.

2.9. По согласованию с изготовителем профили могут поставляться сзащитными покрытиями в соответствии со СНиП II-28-73.

3.Комплектность

3.1. В комплект поставки должны входить:

профили одного типоразмера имарки алюминиевого сплава;

документ о качестве(сертификат) на отгружаемую продукцию.

4.Правила приемки

4.1. Профили должны приниматься техническим контролемпредприятия-изготовителя партиями. Партией следует считать профили одноготипоразмера, изготовленные в течение смены из одного вида заготовки, с однойустановкой профилирующих валков, одной марки сплава и состояния поставкиметалла.

4.2. Проверке внешнего вида подлежит каждый профиль.

4.3. Для контроля профилей на соответствие требованиями пп. 2.4 - 2.8 отбирают 5 % профилей отпартии, но не менее 3 шт.

4.4. Партию считают принятой, если показатели качества профилейсоответствуют требованиям настоящего стандарта.

4.5. При получении неудовлетворительных результатов контроля хотя бы поодному из показателей качества, по нему проводят повторный контроль наудвоенном числе образцов, отобранных от той же партии.

Если при повторной проверкеокажется хотя бы один профиль, не удовлетворяющий требованиям настоящегостандарта, то всю партию подвергают поштучной приемке.

4.6. Потребитель имеет право производить контрольную проверку соответствияпрофилей требованиям настоящего стандарта, соблюдая при этом приведенныйпорядок отбора профилей и применяя указанные методы контроля.

5.Методы контроля

5.1. Качество поверхности профилей определяют визуально.

5.2. Контроль линейных размеров профилей производят измерительныминструментом: рулеткой по ГОСТ 7502 -80, класса 2, металлической линейкой по ГОСТ 427-75 , штангенрейсмассом по ГОСТ 164 -80 и штангенциркулем по ГОСТ 166 -80. Ширину и высоту профилей измеряют на расстоянии 500 мм от торцовпрофилей или по средней линии.

(Измененная редакция, Изм. № 1).

5.3. Волнистость профилей проверяют с помощью поверочной линейки по ГОСТ 8026-75 и штангенциркуля по ГОСТ 166 -80 или штангенглубиномерапо ГОСТ 162-80.

5.4. Допуск перпендикулярности и смятие кромок профилей проверяютугольником по ГОСТ3749-77 и набором щупов по ГОСТ 882-75 или линейкой по ГОСТ 427-75 .

5.5. Качество и толщину защитного покрытия контролируют по СНиП III-23-76.

(Измененная редакция, Изм. № 1).

6.Упаковка, маркировка, транспортирование и хранение

6.1. Упаковку, маркировку, транспортирование профилей и оформлениедокументации производят в соответствии с ГОСТ 9.011-79 и требованиями настоящего стандарта.

6.2. Упаковку профилей производят в пакеты. Пакетирование производят почертежам предприятия-изготовителя, утвержденным в установленном порядке.Упаковка пакетов должна обеспечивать сохранность профилей и защитного покрытияот механических повреждений.

Масса пакета не должнапревышать 3000 кг.

Допускается профили типа САупаковывать в коробки. Масса коробок с профилями не должна превышать 300 кг.

6.3. Маркировку наносят на ярлык, который крепят к пакету или коробке.Маркировка должна содержать:

наименование или товарныйзнак предприятия-изготовителя;

условное обозначениепрофиля;

длину и число профилей впакете или коробке;

массу пакета или коробки;

номер пакета или коробки;

клеймо (штамп) отделатехнического контроля предприятия-изготовителя.

6.4. Каждая партия отгружаемой продукции должна сопровождаться документомо качестве (сертификатом), который должен содержать следующие данные:

наименование или товарныйзнак предприятия-изготовителя;

наименование потребителя;

номер заказа;

условное обозначение профиля;

вид и цвет защитногопокрытия;

число и номера пакетов иликоробок с указанием массы каждого пакета или коробки;

общую массу профилей впартии с указанием массы профилей немерной длины.

6.5. Документ о качестве и ярлык на профили высшей категории качествадолжны содержать изображение государственного Знака качества, присвоенного вустановленном порядке.

6.6. Условия транспортирования профилей при воздействии климатическихфакторов должны соответствовать группе Ж1, условия хранения - группе Ж3 по ГОСТ 15150-69 .

СОДЕРЖАНИЕ



968
Мне нравится
Комментировать Добавить в закладки
