ГОСТ 24739-81* «Основные нормы взаимозаменяемости. Резьба трапецеидальная многозаходная»

Настоящий стандарт распространяется на трапецеидальную многозаходную резьбу и устанавливает номинальные диаметры, шаги, ходы и допуски.

Обозначение:	ГОСТ 24739-81*
Название рус.:	Основные нормы взаимозаменяемости. Резьба трапецеидальная многозаходная
Статус:	действующий
Дата актуализации текста:	17.06.2011
Дата добавления в базу:	17.06.2011
Дата введения в действие:	01.01.1982
Разработан:	Министерство станкостроительной и инструментальной промышленности СССР
Утвержден:	Госстандарт СССР (30.04.1981)
Опубликован:	ИПК Издательство стандартов № 2003

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Основные нормы взаимозаменяемости

РЕЗЬБА ТРАПЕЦЕИДАЛЬНАЯ МНОГОЗАХОДНАЯ

Basic norms of interchangeability.
Trapezoidal multy-start screw thread

ГОСТ
24739-81

Дата введения 01.01.82

Настоящий стандарт распространяется на трапецеидальнуюмногозаходную резьбу и устанавливает номинальныедиаметры, шаги, ходы и допуски.

1. ОБОЗНАЧЕНИЯПАРАМЕТРОВ РЕЗЬБЫ

1.1. Обозначения, принятые в настоящемстандарте, приведены ниже:

d - наружный диаметр наружной резьбы (винта);

d₂ - средний диаметр наружной резьбы;

d₃ - внутренний диаметр наружной резьбы;

D₁ - внутренний диаметр внутренней резьбы(гайки);

D₂ - средний диаметр внутренней резьбы;

D₄ - наружный диаметр внутреннейрезьбы;

P_h - ход резьбы;

Р - шаг резьбы;

п - число заходов;

N - длины свинчивания группы«нормальные»;

L - длины свинчивания группы«длинные»;

- допуски диаметров d, d₂, d₃, D₁, D₂;

es- верхнее отклонение диаметров наружной резьбы;

ES- верхнее отклонение диаметров внутренней резьбы;

ei - нижнее отклонение диаметровнаружной резьбы;

EI- нижнее отклонение диаметров внутренней резьбы.

2. ПРОФИЛЬ

2.1. Профиль трапецеидальной многозаходной резьбы - по ГОСТ9484.

2.2. Ход резьбы вычисляется по формуле

P_h = P · n.

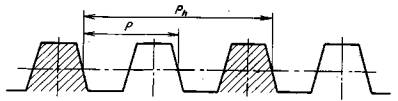

Ход и шаг трапецеидальной двухзаходной резьбыпоказаны на черт. 1.

Черт. 1

3. ОСНОВНЫЕ РАЗМЕРЫ

3.1. Номинальный диаметр, ход,шаг и число заходов резьбы должны соответствовать указанным в табл. 1.

Таблица 1

Размеры вмиллиметрах

Номинальный диаметр резьбы d		Шаг Р	Число заходов п
Номинальный диаметр резьбы d			2	3	4	6	8
Ряд 1	Ряд 2		Ход резьбы Р_h
10		1,5	3	4,5	6*	9*	12*
10		2	4	6*	8*	12*	16*
12		2	4	6	8*	12*	16*
12		3	6*	9*	12*	18*	-
16		2	4	6	8	12*	16*
16		4	8*	12*	16*	24*	-
20		2	4	6	8	12*	16*
20		4	8	12*	16*	24*	32*
24		(2)	4	6	8	12	16*
		3	6	9	12	18	24
		5	10	15*	20*	30*	-
		8	16*	24*	32*	-	-
	28	(2)	4	6	8	12	16*
		3	6	9	12	18*	24*
		5	10	15*	20*	30*	40*
		8	16*	24*	32*	-	-
32		3	6	9	12	18*	24*
		6	12	18	24*	36*	48*
		10	20*	30*	40*	-	-
	36	3	6	9	12	18	24*
		6	12	18	24*	36*	48*
		10	20*	30*	40*	-	-
40		3	6	9	12	18	24*
		(6)	12	18	24*	36*	48*
		7	14	21*	28*	42*	56*
		10	20*	30*	40*	60*	-
44		3	6	9	12	18	24*
		7	14	21	28*	42*	56*
		(8)	16	24*	32*	48*	64*
		12	24*	36*	48*	-	-
48		3	6	9	12	18	24
		8	16	24	32*	48*	64*
		12	24*	36*	48*	72*	-
	50	3	6	9	12	18	24
		8	16	24	32*	48*	64*
		12	24*	36*	48*	72*	-
52		3	6	9	12	18	24
		8	16	24	32*	48*	64*
		12	24	36*	48*	72*	-
	55	3	6	9	12	18	24
		(8)	16	24	32*	48*	64*
		9	18	27	36*	54*	72*
		(12)	24	36*	48*	72*	-
		14	28*	42*	56*	84*	-
60		3	6	9	12	18	24
		(8)	16	24	32*	48*	64*
		9	18	27	36*	54*	72*
		(12)	24	36*	48*	72*	96*
		14	28	42*	56*	84*	-
	70	4	8	12	16	24	32
		10	20	30	40*	60*	80*
		16	32*	48*	64*	96*	-
80		4	8	12	16	24	32
		10	20	30	40	60*	80*
		16	32	48*	64*	96*	128*
	90	4	8	12	16	24	32
		(5)	10	15	20	30	40
		12	24	36	48*	72*	96*
		18	36	54*	72*	108*	144*
		(20)	40	60*	80*	120*	-
100		4	8	12	16	24	32
		(5)	10	15	20	30	40
		12	24	36	48	72*	96*
		20	40	60*	80*	120*	160*
120		6	12	18	24	36	48
		14	28	42	56	84*	112*
		(16)	32	48	64*	96*	128*
		22	44	66*	88*	132*	176*
		(24)	48	72*	96*	144*	192*
	140	6	12	18	24	36	48
		14	28	42	56	84*	112*
		(16)	32	48	64	96*	128*
		24	48	72	96*	144*	192*
160		6	12	18	24	36	48
		(8)	16	24	32	48	64
		16	32	48	64	96*	128*
		(24)	48	72	96*	144*	192*
		28	56	84*	112*	168*	224*
	180	8	16	24	32	48	64
		18	36	54	72	108*	144*
		(20)	40	60	80	120*	160*
		28	56	84	112*	168*	224*
		(32)	64	96*	128*	192*	256*
200		8	16	24	32	48	64
		(10)	20	30	40	60	80
		18	36	54	72	108*	144*
		(20)	40	60	80	120*	160*
		32	64	96	128*	192*	256*
	220	8	16	24	32	48	64
		(10)	20	30	40	60	80
		20	40	60	80	120*	160*
		(32)	64	96	128*	192*	256*
		36	72	108	144*	216*	288*
240		8	16	24	32	48	64
		22	44	66	88	132*	176*
		36	72	108	144*	216*	288*
	250	12	24	36	48	72	96
		22	44	66	88	132	176*
		(24)	48	72	96	144*	192*
		40	80	120	160*	240*	320*
	260	12	24	36	48	72	96
		22	44	66	88	132	176*
		40	80	120	160*	240*	320*
280		12	24	36	48	72	96
		24	48	72	96	144	192*
		40	80	120	160*	240*	320*
	300	12	24	36	48	72	96
		24	48	72	96	144	192*
		44	88	132	176*	264*	352*
320		12	24	36	48	72	96
320		48	96	144	192*	288*	384*

Примечания:

1. Шаги,заключенные в полужирные рамки, являются предпочтительными.

2. Шаги, указанныев скобках, при разработке новых конструкций применять не рекомендуется.

3. Резьба, укоторой значение хода обозначено знаком *, имеет угол подъема более 10°. Дляэтой резьбы необходимо учитывать отклонение формы профиля в соответствии с п.4.5.

4. Резьбу, длякоторой не указано числовое значение хода Р_h, применять не допускается.Угол подъема этой резьбы превышает 30°.

5. В технически и экономически обоснованных случаях допускаетсяприменять другие значения номинальных диаметров резьбы по ГОСТ24738.

При выборе диаметров резьбы следуетпредпочитать первый ряд второму.

3.2. Номинальные размерынаружного, среднего и внутреннего диаметров резьбы - по ГОСТ24737.

4. ОСНОВНЫЕ ПОЛОЖЕНИЯСИСТЕМЫ ДОПУСКОВ

4.1. Система допусков резьбы предусматривает:

- допуски диаметров резьбы;

- положения полей допусков диаметров резьбы;

- классификацию длин свинчивания;

- поля допусков резьбы и их выбор с учетом длинсвинчивания и классов точности.

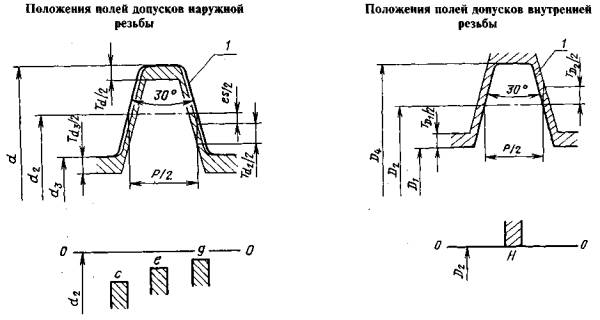

4.2. Схемы полей допусков наружной и внутреннейрезьбы приведены на черт. 2.

1 - номинальный профиль

Черт. 2

Отклонения отсчитывают от номинального профилярезьбы в направлении, перпендикулярном оси резьбы.

4.3. Допуски диаметров резьбы устанавливаютсяпо степеням точности, обозначаемым цифрами.

Степени точности диаметров резьбы приведены втабл. 2.

Допуски среднего диаметра резьбы являютсясуммарными.

Таблица 2

Вид резьбы	Диаметр резьбы	Степень точности
Наружная резьба	d	4; 6
	D₂	7; 8; 9; 10
	d₃	7; 8; 9; 10
Внутренняя резьба	D₂	7; 8; 9
Внутренняя резьба	D₁	4

Примечания:

1. Степеньточности 6 диаметра d допускаетсяприменять для резьбы, изготовляемой накатыванием.

2. Степень точности диаметра d₃ должна соответствоватьстепени точности диаметра d₂.

Допуски диаметра D₄ неустанавливают.

4.4. Диаметральная компенсация отклонений шагане должна превышать 30 % допуска среднего диаметра для обеспечения равномерногозацепления всех витков резьбы.

Данная норма не подлежит обязательномуконтролю, если это не оговорено особо.

4.5. Для резьбы с углом подъема более 10° суммарныйдопуск не включает диаметральной компенсации отклонения от прямолинейности боковых сторон профиля в осевомсечении.

Выбором соответствующего метода изготовлениярезьбы (например, изготовления выпуклых боковых поверхностей резьбы)должно быть обеспечено прилегание боковых сторон профиля наружной и внутреннейрезьбы в их средней части.

4.6. Положение полей допусков диаметра резьбыопределяется основным отклонением (верхним es - для наружнойрезьбы и нижним EI - для внутренней) иобозначается буквами латинского алфавита (строчной для наружной резьбы ипрописной - для внутренней).

Положения полей допусков приведены на черт. 2,основные отклонения - в табл. 3.

Таблица 3

Вид резьбы	Диаметр резьбы	Основное отклонение
Наружная резьба	d	h
	d₂	с; е; g
	d₃	h
Внутренняя резьба	D₄	H
	D₂
	D₁

4.7. Длины свинчиванияподразделяют на две группы: нормальные N и длинные L.

4.8. Поле допуска диаметра резьбы образуетсясочетанием допуска и основного отклонения.

Поле допуска наружной резьбы образуетсясочетанием полей допусков наружного, среднего и внутреннего диаметров.

Поле допуска внутренней резьбы образуется сочетаниемполей допусков среднего и внутреннего диаметров.

4.9. Расчетные формулы и правила округлениячисловых значений допусков, основных отклонений и длин свинчивания приведены вобязательном приложении1.

5. ОБОЗНАЧЕНИЯ

5.1. В условное обозначение трапецеидальноймногозаходной резьбы должны входить: буквы Tr, номинальный диаметр резьбы,числовое значение хода и в скобках буква P и числовое значение шага, буквы LH для левой резьбы.

Пример условного обозначения трапецеидальноймногозаходной резьбы номинальным диаметром 20 мм, числовым значением хода 8 мми шагом 4 мм:

Тr 20×8 (Р4)

То же, левой:

Тr 20×8 (Р4) LH

5.2. Обозначение поля допуска многозаходнойтрапецеидальной резьбы состоит из обозначения поля допуска среднего диаметра,т.е. цифры, обозначающей степень точности, и буквы, означающей основноеотклонение.

Например: 8е, 8Н.

Поле допуска 4h диаметра d и поледопуска 4Н диаметра d₁ в условном обозначении резьбы неуказывают.

В тех случаях, когда для наружного диаметра dназначают поле допуска 6h, то его дополнительно указывают в условномобозначении поля допуска резьбы:

Например:

5.3. В условном обозначении резьбы обозначение полядопуска должно следовать за обозначением размера резьбы.

Например:

Тr 20×8 (Р4)-8е

Тr 20×8 (Р4)-8Н

Тr 20×8 (Р4)LH-8e

5.4. Длина свинчивания, если онаотличается от длины резьбы, указывают в миллиметрах в конце обозначения резьбы,например:

(Новая редакция, Изм. № 1).

5.5. Посадку в резьбовом соединенииобозначают дробью, в числителе которой указывают обозначение поля допускавнутренней резьбы, а в знаменателе - обозначение поля допуска наружной резьбы.

Например:

Tr 20×8 (Р4)-8Н/8е

Tr 20×8 (Р4) LH-8H/8e

6. ДОПУСКИ

6.1. Числовые значения допусковдиаметров d и D₁ по ГОСТ9562.

6.2. Числовые значения допусковдиаметров d₂ и D₂ должны соответствовать указанным в табл. 4 , а диаметра d₃ - в табл. 5.

Таблица 4

Номинальный диаметр резьбы d, мм	Шаг Р, мм	Наружная резьба				Внутренняя резьба
		Степень точности
		7	8	9	10	7	8	9
		Допуск, мкм

Св. 5,6 до 11,2	1,5	По ГОСТ 9562			335	По ГОСТ 9562
Св. 5,6 до 11,2	2				375
Св. 11,2 до 22,4	2				400
	3				450
	4				530
Св. 22,4 до 45	2				425
	3				500
	5				600
	6				670
	7				710
	8				750
	10				800
	12				850
Св. 45 до 90	3				530
	4				600
	5				630
	8				800
	9				850
	10				850
	12				950
	14				1000
	16				1060
	18				1120
	20				1120
Св. 90 до 180	4				630
	5				710
	6				750
	8				850
	12				1000
	14				1060
	16				1120
	18				1180
	20				1180
	22				1250
	24				1320
	28				1400
	32				1500
Св. 180 до 355	8				900
	10				1000
	12				1060
	18				1250
Св. 180 до 355	20				1320
	22				1320
	24				1400
	32				1600
	36				1700
	40				1700
	44				1800
	48				1900

Таблица 5

Номинальный диаметр резьбы d, мм	Шаг Р, мм	Основное отклонение диаметра d₂							Номинальный диаметр резьбы d, мм	Шаг Р, мм	Основное отклонение диаметра d₂
		c			e			g			c			e		g
		Степень точности									Степень точности
		8	9	10		7	8	7			8	9	10	7	8	7
		Допуск , мкм									Допуск , мкм
Св. 5,6 до 11,2	1,5	По ГОСТ 9562		559		По ГОСТ 9562			Св. 90 до 180	4	По ГОСТ 9562		978	По ГОСТ 9562
	2			619						5			1100
Св. 11,2 до 22,4	2			650						6			1174
	3			733						8			1328
	4			853						12			1585
Св. 22,4 до 45	2			682						14			1680
	3			795						16			1775
	5			962						18			1875
	6			1074						20			1900
	7			1138						22			2013
	8			1203						24			2125
	10			1300						28			2250
	12			1398						32			2405
Св. 45 до 90	3			833					Св. 180 до 355	8			1390
	4			940						10			1550
	5			1000						12			1660
	8			1265						18			1963
	9			1343						20			2075
	10			1363						22			2100
	12			1523						24			2225
	14			1605						32			2530
	16			1700						36			2685
	18			1800						40			2725
	20			1825						44			2880
										48			3045

7. ОСНОВНЫЕОТКЛОНЕНИЯ

7.1. Числовые значенияосновных отклонений диаметров наружной и внутренней резьбы - по ГОСТ9562.

8. ДЛИНЫ СВИНЧИВАНИЯ

8.1. Числовые значения длинсвинчивания, относящиеся к группам N и L, - по ГОСТ9562.

8.2. Допуск резьбы относится к длинесвинчивания резьбы.

(Измененная редакция, Изм. № 1).

9. ПОЛЯ ДОПУСКОВ

9.1. Поля допусков наружной и внутреннейрезьбы, установленные в классах точности (точный, средний и грубый), должнысоответствовать указанным в табл. 6.

Таблица 6

Класс точности	Наружная резьба		Внутренняя резьба
	Длина свинчивания
	N	L	N	L
	Поле допуска
Точный	7е, 7g	8е	7Н	8Н
Средний	8с,	9с		9Н
Грубый	9с	10с	9Н	9Н

Примечания:

1. Приповышенных требованиях к точности для длин свинчивания L допускается применять поля допусков,установленные для длин свинчивания N.

2. Поля допусков, заключенные в полужирные рамки,являются предпочтительными.

9.2. Поля допусков наружной и внутреннейрезьбы, указанные в табл. 6, являются ограничительным отбором из всейсовокупности полей допусков, которые могут быть получены различным сочетаниемстепеней точности по табл. 2 и основныхотклонений по табл. 3.

Поля допусков, не предусмотренные табл.6, являются специальными. Их применение допускается в технически и экономическиобоснованных случаях, если поля допусков по табл. 6 не могут обеспечитьтребования, предъявляемые к изделию.

9.3. Предельные отклонениянаружной и внутренней резьбы, соответствующие полям допусков, установленным втабл. 6, приведены в ГОСТ9562 и в приложении2.

9.4. В посадках допускаются любые сочетанияполей допусков наружной и внутренней резьбы, установленные настоящимстандартом. Предпочтительней сочетать поля допусков одного класса точности.

ПРИЛОЖЕНИЕ 1
Обязательное

РАСЧЕТНЫЕФОРМУЛЫ, ПРИНЯТЫЕ В СИСТЕМЕ ДОПУСКОВ ТРАПЕЦЕИДАЛЬНОЙ МНОГОЗАХОДНОЙ РЕЗЬБЫ

Формулы расчета числовых значений допусковстепеней точности 4-9, основных отклонений длин свинчивания, а такжеправила округления - по ГОСТ9562.

Числовые значения допусков 10-й степени точности для диаметра d₂ рассчитаны по формуле

(1)

для диаметра d₃ - по формуле

(2)

(Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 2
Обязательное

ПРЕДЕЛЬНЫЕОТКЛОНЕНИЯ ДИАМЕТРОВ НАРУЖНОЙ РЕЗЬБЫ ДЛЯ ПОЛЯ ДОПУСКА 10с

Номинальный диаметр резьбы d, мм	Шаг Р, мм	Поле допуска наружной резьбы
		10с
		Диаметр резьбы
		d		d₂		d₃
		Предельные отклонения, мкм
		es	ei	es	ei	es	ei
Св. 5,6 до 11,2	1,5	0	- 150	- 140	- 475	0	- 559
Св. 5,6 до 11,2	2	0	- 180	- 150	- 525	0	- 619
Св. 11,2 до 22,4	2	0	- 180	- 150	- 550	0	- 650
	3		- 236	- 170	- 620		- 733
	4		- 300	- 190	- 720		- 853
Св. 22,4 до 45	2	0	- 180	- 150	- 575	0	- 682
	3		- 236	- 170	- 670		- 795
	5		- 335	- 212	- 812		- 962
	6		- 375	- 236	- 906		- 1074
	7		- 425	- 250	- 960		- 1138
	8		- 450	- 265	- 1015		- 1203
	10		- 530	- 300	- 1100		- 1300
	12		- 600	- 355	- 1205		- 1398
Св. 45 до 90	3	0	- 236	- 170	- 700	0	- 833
	4		- 300	- 190	- 790		- 940
	5		- 335	- 212	- 842		- 1000
	8		- 450	- 265	- 1065		- 1265
	9		- 500	- 280	- 1130		- 1343
	10		- 530	- 300	- 1150		- 1363
	12		- 600	- 335	- 1285		- 1523
	14		- 670	- 355	- 1355		- 1605
	16		- 710	- 375	- 1435		- 1700
	18		- 800	- 400	- 1520		- 1800
	20		- 850	- 425	- 1545		- 1825
Св. 90 до 180	4	0	- 300	- 190	- 820	0	- 978
	5		- 335	- 212	- 922		- 1100
	6		- 375	- 236	- 986		- 1174
	8	0	- 450	- 265	- 1115	0	- 1328
	12		- 600	- 335	- 1335		- 1585
	14		- 670	- 335	- 1415		- 1680
	16	0	- 710	- 375	- 1495	0	- 1775
	18		- 800	- 400	- 1580		- 1875
	20		- 850	- 425	- 1605		- 1900
	22	0	- 900	- 450	- 1700	0	- 2013
	24		- 950	- 475	- 1795		- 2125
	28		- 1060	- 500	- 1900		- 2250
	32		- 1120	- 530	- 2030		- 2405
Св. 180 до 355	8	0	- 450	- 265	- 1165	0	- 1390
	10		- 530	- 300	- 1300		- 1550
	12		- 600	- 335	- 1395		- 1660
	18	0	- 800	- 400	- 1650	0	- 1963
	20		- 850	- 425	- 1745		- 2075
	22		- 900	- 450	- 1770		- 2100
	24	0	- 950	- 475	- 1875	0	- 2225
	32		- 1120	- 530	- 2130		- 2530
	36		- 1250	- 560	- 2260		- 2685
	40	0	- 1320	- 600	- 2300	0	- 2725
	44		- 1400	- 630	- 2430		- 2880
	48		- 1500	- 670	- 2570		- 3045
