ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ
конструкция
ГОСТ 24487-80
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР
Срок действия с 01.01.1982
до 01.01.2000
1. Настоящий стандартраспространяется на проходные соединения трубопроводов с шаровым ниппелем суглом конуса штуцера 24° под приварку к трубопроводам (исполнение 1) и деталямарматуры (исполнение 2).
2. Конструкция и основныеразмеры соединений трубопроводов должны соответствовать указанным на чертеже ив таблице.

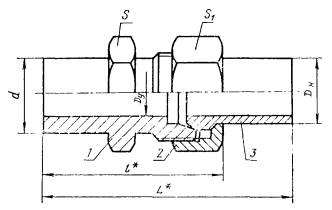

* Размеры для справок
1 - штуцер по ГОСТ 24092-80; 2 - накидная гайка по
ГОСТ 23353-78
; 3 - шаровой ниппель по
ГОСТ 23355-78
Размеры, мм
Группа | Наружный диаметр трубы Dн | Условный проход Dу | d | L | l | Размеры «под ключ» | Масса 1000 шт., кг, не более |
Для исполнения |
1 | 2 | 1 | 2 | 1 | 2 | S | S1 | исполнение |
1 | 2 |
2 | 6 | 4 | 6 | 10 | 48 | 49 | 30 | 31 | 12 | 14 | 26 | 30 |
8 | 6 | 8 | 12 | 52 | 54 | 32 | 34 | 14 | 17 | 42 | 45 |
10 | 8 | 10 | 14 | 56 | 58 | 34 | 36 | 17 | 19 | 57 | 64 |
12 | 10 | 12 | 16 | 58 | 60 | 34 | 36 | 19 | 22 | 79 | 85 |
15 | 12 | 15 | 19 | 65 | 67 | 39 | 41 | 22 | 27 | 128 | 132 |
(16) | 12 | 16 | 19 | 65 | 67 | 39 | 41 | 24 | 30 | 149 | 162 |
18 | 15 | 18 | 22 | 69 | 71 | 43 | 45 | 27 | 32 | 177 | 190 |
22 | 20 | 22 | 27 | 74 | 76 | 50 | 52 | 30 | 36 | 243 | 262 |
28 | 25 | 28 | 32 | 79 | 81 | 54 | 56 | 36 | 41 | 337 | 354 |
(34) | 32 | 31 | 10 | 83 | 88 | 57 | 62 | 46 | 50 | 519 | 529 |
35 | 32 | 35 | 40 | 83 | 87 | 57 | 61 | 46 | 50 | 492 | 512 |
42 | 40 | 42 | 46 | 87 | 92 | 61 | 66 | 55 | 60 | 759 | 799 |
3 | 6 | 3 | 6 | 11 | 51 | 54 | 33 | 36 | 14 | 17 | 46 | 50 |
8 | 4 | 8 | 13 | 55 | 59 | 35 | 39 | 17 | 19 | 64 | 69 |
10 | 5 | 10 | 15 | 59 | 62 | 38 | 41 | 19 | 22 | 94 | 103 |
12 | 6 | 12 | 17 | 62 | 67 | 39 | 44 | 22 | 24 | 118 | 132 |
14 | 8 | 14 | 19 | 68 | 72 | 44 | 48 | 22 | 27 | 165 | 174 |
16 | 10 | 16 | 21 | 69 | 70 | 45 | 46 | 24 | 30 | 190 | 202 |
20 | 12 | 20 | 26 | 76 | 78 | 53 | 55 | 30 | 36 | 315 | 342 |
25 | 15 | 25 | 31 | 82 | 83 | 58 | 59 | 36 | 46 | 528 | 548 |
30 | 20 | 30 | 36 | 86 | 90 | 62 | 66 | 46 | 50 | 753 | 786 |
38 | 25 | 38 | 44 | 88 | 94 | 66 | 72 | 55 | 60 | 1194 | 1205 |
Примечание.Размеры, приведенные в скобках, непредпочтительны.
Пример условногообозначения соединения группы 2исполнения 1 с Dн = 8 мм:
Соединение 2-1-8 ГОСТ 24487-80
То же, исполнения 2:
Соединение 2-2-8 ГОСТ 24487-80
1, 2. (Измененная редакция,Изм. № 1).
3. Условные давления длякаждой группы соединений приведены в рекомендуемом приложении 1 к
ГОСТ22525-77
.
4. Технические требования,правила приемки, методы испытаний, маркировка, упаковки, транспортирование ихранение - по ГОСТ15763-91.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1.РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2.УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР постандартам от 30.12.80 № 6078
3.Срок проверки - 1998 г.
4.Впервые
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
6.Проверен в 1989 г. Срок действия продлен до 01.01.2000 ПостановлениемГосстандарта СССР от 25.10.89 № 3180
7.Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС2-90)
