ГОСТ 24198-80* «Кронштейны. Конструкция»

Настоящий стандарт распространяется на кронштейны, применяемые для крепления стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.

Обозначение:	ГОСТ 24198-80*
Название рус.:	Кронштейны. Конструкция
Статус:	действующий
Заменяет собой:	ГОСТ 15930-74
Дата актуализации текста:	01.10.2008
Дата добавления в базу:	01.02.2009
Дата введения в действие:	01.07.1981
Разработан:	Минмонтажспецстрой СССР
Утвержден:	Госстандарт СССР (22.05.1980)
Опубликован:	Издательство стандартов № 1988

ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗАССР

СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ

КРОНШТЕЙНЫ

КОНСТРУКЦИЯ

ГОСТ 24198-80

государственный комитет ссср по стандартам

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗАССР

КРОНШТЕЙНЫ

Конструкция

Brackets. Design

ГОСТ
24198-80

Дата введения 01.07.81

(Измененнаяредакция, Изм. № 2).

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на кронштейны, применяемые длякрепления стеклянных трубопроводов.

Требования настоящего стандартаявляются обязательными.

(Измененная редакция, Изм. №2).

2. Кронштейны должны быть изготовлены двух типов:

1 - для крепления стеклянных трубопроводов;

2 - для крепления стеклянных трубопроводов в теплицах и холодильниках.

Кронштейны типа 1 должны изготовляться 4-х исполнений;

кронштейны типа 2 - 2-хисполнений:

1 - кронштейн ОВН - для крепления стеклянных трубопроводов кровельногообогрева в теплицах;

2 - кронштейны ТХН - для крепления потолочных и пристенных батарей изстеклянных труб холодильников.

(Новая редакция, Изм. № 2).

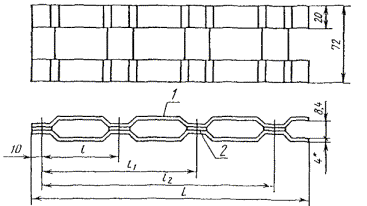

3. Конструкция и основные размеры кронштейнов типа 1 должнысоответствовать указанным на черт. 1 и в табл. 1.

(Измененная редакция, Изм. №2).

Тип 1

Исполнение 1

Исполнение 2

Исполнение 3

Исполнение 4

1 - скоба; 2- распорка

Черт. 1

* Размер для справок.

(Измененнаяредакция, Изм. № 2).

Таблица 1

Размеры в мм

L	l	l₁		l₂	Число скоб				Число распорок				Масса, кг, не более
		для исполнения			для исполнения
		1, 2	3, 4		1	2	3	4	1	2	3	4	1	2	3	4
180	150	-	-	-	1	2	2	4	1	2	-	2	0,29	0,54	0,27	0,60
350	300	-	-	-					1	2	-		0,51	0,98	0,49	1,10
450		430	-	-					2	3	-		0,60	1,25	0,60	1,25
600		430	450	-	-				-		-	3	-	1,63	0,80	1,70
750		600		750	-		-		-		-	3	-	2,03	-	2,10
900				750	-		-		-	4	-	4	-	2,40	-	2,60
1050				900	-		-		-	4	-	4	-	2,78	-	2,90

(Измененная редакция, Изм. №2).

Примерусловного обозначения кронштейна длиной L =450 мм, тип 1 исполнения 1, из стали марки Ст3кп:

Кронштейн 1-1-450 ГОСТ24198-80

то же, из стали марки Ст3сп:

Кронштейн 1-1-450-СГОСТ 24198-80

То же, исполнения 2, изстали марки Ст3кп:

Кронштейн 1-2-450ГОСТ 24198-80

То же, из стали марки Ст3сп:

Кронштейн 1-2-450-СГОСТ 24198-80

То же, исполнения 3, изстали марки Ст3кп:

Кронштейн 1-3-450ГОСТ 24198-80

То же, из стали марки Ст3сп:

Кронштейн 1-3-450-СГОСТ 24198-80

То же, исполнения 4, изстали марки Ст3кп:

Кронштейн 1-4-450ГОСТ 24198-80

То же, из стали марки Ст3п:

Кронштейн 1-4-450-СГОСТ 24198-80

(Измененная редакция, Изм. №2).

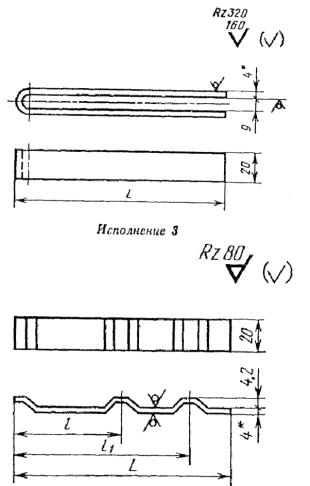

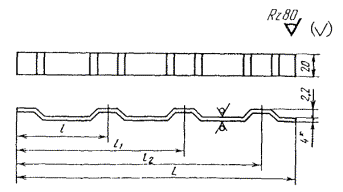

4. Конструкция и основные размеры скоб должны соответствовать указанным на черт. 2 и в табл. 2.

Исполнение 1,2

Исполнение 4

Черт. 2

Таблица 2

Размеры в мм

L	l	l₁	l₂	Масса, кг, не более
				для исполнения
				1, 2	3	4
180	160	-	-	0,23	0,14	0,13
350	310	-	-	0,45	0,25	0,24
450		-	-	0,57	0,30	0,29
600		460	-	0,76	0,40	0,39
750		610	-	0,95	-	0,49
900			760	1,14	-	0,59
1050			910	1,33	-	0,68

Пример условного обозначения скобы кронштейна длиной L = 450 мм, исполнения 1, 2, из стали марки Ст3кп:

Скоба 450ГОСТ 24198-80

То же, из стали марки Ст3сп:

Скоба 450-СГОСТ 24198-80

То же, исполнения 3 из сталимарки Ст3кп:

Скоба 3-450ГОСТ 24198-80

То же, из стали марки Ст3сп:

Скоба 3-450-СГОСТ 24198-80

То же, исполнения 4 из сталимарки Ст3кп:

Скоба 4-450ГОСТ 24198-80

То же, из стали марки Ст3сп:

Скоба 4-450-СГОСТ 24198-80

5. Конструкция и основные размеры распорок (исполнения 3, 4) должнысоответствовать указанным на черт. 3.

Масса0,05 кг, не более

Черт. 3

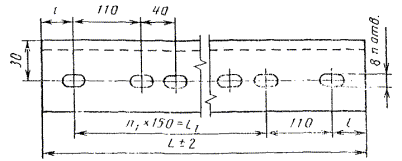

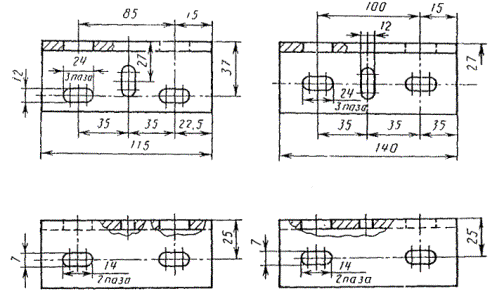

5а. Конструкция и основные размеры кронштейнов типа 2 должнысоответствовать указанным на черт.4 и в табл. 3.

Тип 2

Исполнение 1

Исполнение 2

Таблица 3

Размеры и мм

Исполнение	Для трубы D_у	L	L₁	l	l₁	l₂	п	n₁	Масса, кг, не более
1	40	115	-	35	22,5	85	-	-	0,46
1	50	140	-	35	35,0	110	-	-	0,57
2	-	500	300	45	-	-	6	2	1,87
	-	800	600		-	-	10	4	3,00
	-	950	300		-	-	6	2	3,55
	-	1500	300		-	-	6	2	5,60
	-	1800	1650	20	-	-	24	11	6,76
	-	1850	1650	45	-	-	24	11	6,94
	-	2300	2100		-	-	30	14	8,60
	-	2750	2550		-	-	36	17	10,00
	-	2900	2700		-	-	38	18	10,70
	-	3200	3000		-	-	42	20	12,00
	-	3500	3300		-	-	46	22	13,00
	-	3800	3600		-	-	50	24	14,00
	-	4100	3900		-	-	54	26	15,20

Примерусловного обозначения кронштейна исполнения 1, длиной L = 115 мм:

Кронштейн 1-115ГОСТ 24198-80

То же, исполнения 2 длиной L = 500 мм:

Кронштейн 2-500ГОСТ 24198-80.

(Введендополнительно, Изм. № 2).

6. Материал кронштейнов - сталь марки Ст3кп или Ст3сп по ГОСТ 380-88.

(Измененная редакция, Изм. №2).

7. Технические требования - по ГОСТ 24201-80 .

8. Коды ОКП приведены в приложении.

(Введендополнительно, Изм. № 2).

ПРИЛОЖЕНИЕ

Справочное

Условное обозначение кронштейна	Код ОКП и контрольное число
1-1-180	48 3475 0001 09
1-1-180-С	48 3475 0002 09
1-2-180	48 3475 0003 08
1-2-180-С	48 3475 0004 07
1-3-180	48 3475 0005 06
1-3-180-С	48 3475 0006 05
1-4-180	48 3475 0007 04
1-4-180-С	48 3475 0008 03
1-1-350	48 3475 0009 02
1-1-350-С	48 3475 0011 08
1-2-350	48 3475 0012 07
1-2-350-С	48 3475 0013 06
1-3-350	48 3475 0014 05
1-3-350-С	48 3475 0015 04
1-4-350	48 3475 0016 03
1-4-350-С	48 3475 0017 02
1-1-450	48 3475 0018 01
1-1-450-С	48 3475 0019 00
1-2-450	48 3475 0021 06
1-2-450-С	48 3475 0022 05
1-3-450	48 3475 0023 04
1-3-450-С	48 3475 0024 03
1-4-450	48 3475 0025 02
1-4-450-С	48 3475 0026 01
1-2-600	48 3475 0027 00
1-2-600-С	48 3475 0028 03
1-3-600	48 3475 0029 09
1-3-600-С	48 3475 0031 04
1-4-600	48 3475 0032 03
1-4-600-С	48 3475 0033 02
1-2-750	48 3475 0034 01
1-2-750-С	48 3475 0035 00
1-4-750	48 3475 0036 00
1-4-750-С	48 3475 0037 09
1-2-900	48 3475 0038 08
1-2-900-С	48 3475 0039 07
1-4-900	48 3475 0041 02
1-4-900-С	48 3475 0042 01
1-2-1050	48 3475 0043 00
1-2-1050-С	48 3475 0044 08
1-4-1050	48 3475 0045 09
1-4-1050-С	48 3475 0046 08
1-115	48 3475 0049 05
1-140	48 3475 0051 00
2-500	48 3475 6001 08
2-800	48 3475 6002 07
2-950	48 3475 6003 06
2-1500	48 3475 6004 05
2-1800	48 3475 6005 04
2-1850	48 3475 6006 03
2-2300	48 3475 6007 02
2-2750	48 3475 6008 01
2-2900	48 3475 6009 00
2-3200	48 3175 6001 06
2-3500	48 3475 6012 05
2-3800	48 3475 6013 04
2-4100	48 3475 6014 03

(Измененная ред., Изм. № 1, 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальныхстроительных работ СССР

ИСПОЛНИТЕЛИ

М.Г.Скакунов, д-ртехн. наук; Н.Н. Куликов; Р.И. Шарунова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственногокомитета СССР по стандартам от 22.05.80 № 2306

3. ВЗАМЕН ГОСТ 15930-74

4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 380 -71	6
ГОСТ 24201-80	7

6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным вянваре 1988 г. (ИУС 4-88).

Снято ограничение срокадействия Постановлением Госстандарта СССР от 18.01.88 № 156

349
