ГОСТ 24192-80* «Прокладки под хомуты. Конструкция»

Настоящий стандарт распространяется на прокладки под хомуты, применяемые для крепления стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
Обозначение: ГОСТ 24192-80*
Название рус.: Прокладки под хомуты. Конструкция
Статус: действующий ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88)
Заменяет собой: ГОСТ 15926-80
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.07.1981
Разработан: Минмонтажспецстрой СССР
Утвержден: Госстандарт СССР (22.05.1980)
Опубликован: Издательство стандартов № 1988

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ

ПРОКЛАДКИ ПОД ХОМУТЫ

Конструкция

ГОСТ 24192-80

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО СТАНДАРТАМ

МОСКВА

ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

ПРОКЛАДКИ ПОД ХОМУТЫ

Конструкция

Packings for ferrules.
Design

ГОСТ
24192-80

(Измененная редакция, Изм№ 2).

Дата введения 01.07.81

Несоблюдение стандартапреследуется по закону

1. Настоящий стандарт распространяется на прокладки под хомуты,применяемые для крепления стеклянных трубопроводов.

Требования настоящегостандарта являются обязательными.

(Измененная редакция, Изм№ 2).

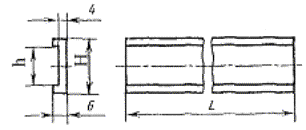

2. Конструкция и основные размеры прокладок под хомуты должнысоответствовать указанным на чертеже и в таблице.

(Измененнаяредакция, Изм№ 2).

Размеры в мм

Для труб

Условный проход Dу

Наружный диаметр трубы DH

H

h

Длина развертки L

Масса, кг, не более

С буртами

15

-

27

20

65

0,010

25

-

100

0,015

32

-

123

0,020

40

-

155

0,025

50

-

185

0,030

С гладкими концами

40

45

32

25

140

0,027

50

67

210

0,045

80

93

290

0,064

100

122

380

0,085

150

169

525

0,101

200

221

685

0,200

(Введенодополнительно, Изм № 2 ).

Пример условного обозначения прокладки под хомуты для трубы с гладкими концами DH = 45 мм:

Прокладка 45 ГОCT 24192-80

То же, с буртами DУ = 15 мм:

Прокладка 15 ГОCT 24192-80

(Измененная редакция, Изм№ 2).

3. Материал прокладок - резина по рабочим чертежам, утвержденным вустановленном порядке.

4. Технические требования - по ГОСТ 24201-80 .

5. Коды ОКП приведены в приложении.

(Введенодополнительно, Изм № 2 ).

ПРИЛОЖЕНИЕ

Справочное

Условное обозначение прокладки

Код ОКП и контрольное число

15

25 3167 1206 04

25

25 3167 1207 03

32

25 3167 1208 02

40

25 3167 1209 01

45

25 3167 1201 09

50

25 3167 1211 07

67

25 3167 1202 08

93

25 3167 1203 07

122

25 3167 1204 06

169

25 3167 1205 05

(Введенодополнительно, Изм. № 1, Изм № 2 ).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАНИ ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ

М.Г. Скакунов, д-р техн.наук; Н.Н.Куликов; Р.И. Шарунова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственногокомитета СССР по стандартам от 22.05.80 № 2306

3. ВЗАМЕН ГОСТ 15926-80

4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5лет.

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением №1, утвержденным в январе 1988 г. (ИУС 4-88)

Снято ограничение срокадействия Постановлением Госстандарта СССР от 28.01.88 № 155.
