Настоящий стандарт распространяется на фланцы, применяемые для соединения стеклянных труб.
| Обозначение: | ГОСТ 24184-80* |
| Название рус.: | Фланцы металлические. Конструкция |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 19694-74 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.07.1981 |
| Разработан: | Минмонтажспецстрой СССР |
| Утвержден: | Госстандарт СССР (22.05.1980) |
| Опубликован: | Издательство стандартов № 1988 |
ГОСУДАРСТВЕННЫЕСТАНДАРТЫ СОЮЗА ССР
СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ
ФЛАНЦЫ МЕТАЛЛИЧЕСКИЕ
КОНСТРУКЦИЯ
ГОСТ 24184-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| Конструкция и основные размеры Metallic flanges. Design | ГОСТ |
Дата введения 01.07.81
Несоблюдение стандартапреследуется по закону
1. Настоящий стандарт распространяется на фланцы, применяемые длясоединения стеклянных труб.
Требования настоящего стандартаявляются обязательными.
(Измененная редакция, Изм. №3).
2. Фланцы должны быть изготовлены четырех типов:
1 - фланцы на два натяжных кольца;
2 - три натяжных кольца;
3 - для труб с буртами;
4 - переходные.
(Измененная редакция, Изм. №3).
3. Конструкция и основные размеры фланцев типов 1 и 2 должнысоответствовать указанным на черт. 1 и в табл. 1.
Тип 1

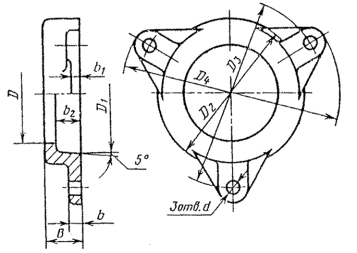

Для труб Dн = 45 и 67 мм

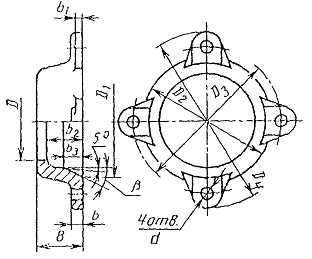

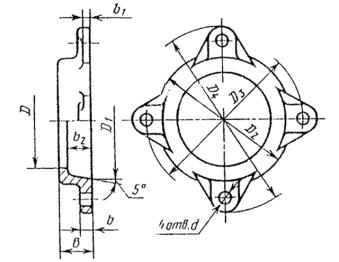

Для труб Dн = 93 и 122 мм

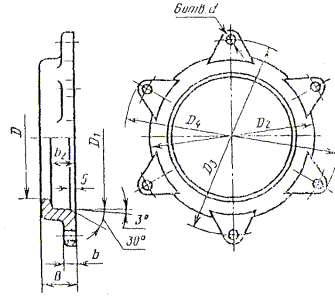

Для труб Dн = 169 мм
Тип 2

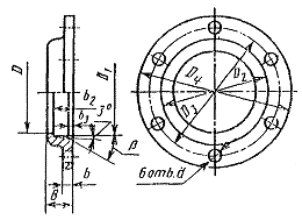

Для труб с гладкими концами
Dн = 45, 67, 93 и 122 мм

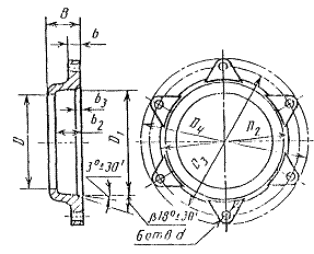

Для труб Dн = 109 мм, 221 мм
Таблица 1
Размеры в мм
| Условный проход Dу | Наружный диаметр трубы Dн | D | D1 | D2 | D3 | D4 | d | B | b | b1 | b2 | b3 | b | Масса, кг, не более для | Номинальный диаметр резьбы болта | |||||
| Материал | Материал | |||||||||||||||||||
| Ч | Аl | Ч | Аl | Ч | Аl | Ч | Аl | |||||||||||||
| 1 | 40 | 45 | 46 | 57 | 68 | 88 | 102 | 7,6 | 22 | 8 | 9 | 6 | 7 | 18 | - | - | 0,30 | 0,11 | 6 | |
| 2 | 61 | 70 | 32 | 10 | 8 | 26 | 12 | 8° | 0,56 | 0,20 | ||||||||||
| 1 | 50 | 67 | 68 | 83 | 95 | 120 | 144 | 10,1 | 28 | 9 | 10 | 7 | 8 | 22 | - | - | 0,55 | 0,22 | 8 | |
| 2 | 88 | 98 | 40 | 12 | 10 | 34 | 17 | 11°30¢ | 0,75 | 0,30 | ||||||||||
| 1 | 80 | 93 | 94 | 110 | 125 | 148 | 172 | 29 | 10 | 11 | 8 | 9 | 22 | - | - | 0,90 | 0,40 | |||
| 2 | 114 | 126 | 124 | 40 | 12 | 10 | 34 | 13 | 18° | 1,20 | 0,38 | |||||||||
| 1 | 100 | 122 | 123 | 140 | 155 | 180 | 204 | 53 | 11 | 12 | 9 | 10 | 22 | - |
| 1,10 | 0,46 | |||
| 2 | 145 | 157 | 154 | 41 | 14 | 12 | 35 | 6 | 18° | 1,40 | 0,41 | |||||||||
| 1 | 150 | 169 | 170 | 198 | - | 223 | 250 | 280 | 12,1 | 53 | - | 12 | - | - | 45 | 5 | 30° | - | 1,00 | 10 |
| 2 |
| - | 200 | 240 | 270 | 12 | 42 | - | - | 35 | 11 | 18° | - | 1,40 | ||||||
| 194 | - | 210 | - | 0,90 | ||||||||||||||||
| 1 | 200 | 221 | 222 | 246 | - | 255 | 305 | 335 | - | - | - | - | 1,90 | |||||||
Примечание. Условные обозначения Ч - чугун, Аl - алюминиевый сплав с антикоррозионнымпокрытием.
(Новая редакция, Изм. № 3).
3а. Конструкция фланцев типов 3 и 4 должна соответствовать черт. 2 и табл. 2.

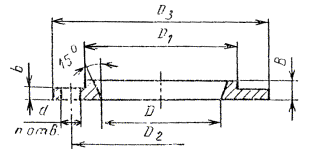

Тип 3
Для труб с буртами

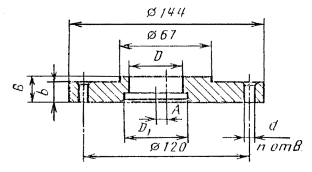

Тип 4
Переходные, для труб сгладкими концами
Таблица 2
Размеры в мм
| Условный проход Dу | D | D1 | D2 | D3 | B | A | b | d | n | Масса кг, не более | |
| 3 | 15 | 29,0 | 40 | 48 | 63 | 8 | - | 5 | 7,0 | 3 | 0,037 |
| 25 | 43,5 | 54 | 67 | 85 | 9 | 9,5 | 0,060 | ||||
| 32 | 50,0 | 64 | 77 | 95 | 10 | 10 | 0,070 | ||||
| 40 | 60,5 | 72 | 85 | 103 | 11 | 6 | 0,100 | ||||
| 50 | 72,5 | 85 | 100 | 122 | 12 | 7 | 12 | 0,140 | |||
| 120 | 144 | 10,1 | 4 | 0,230 | |||||||
| 80 | 106 | 120 | 148 | 172 | 0,250 | ||||||
| 4 | 40 | 40 | 45 | - | - | 14 | 8 | 10 | 10,5 | 1,220 | |
| 50 | 57 | 76 | - | 1,010 |
Примерусловного обозначения фланца типа 1 для трубы Dу = 50 мм, D2 = 100 мм с антикоррозионнымпокрытием:
Фланец 1-50-100 ГОСТ 24184-80
То же, типа 2 для трубы D = 40 mm, D1 = 45 мм:
Фланец 2-40-45 ГОСТ 24184-80
То же, типа 3 для трубы Dу = 50 мм, D2 = 100 мм с антикоррозионнымпокрытием:
Фланец 3-50-100 ГОСТ 24184-80
То же, типа 4 для трубы D = 40 мми D1 =45 мм:
Фланец 4-40-45 ГОСТ 24184-80
(Введендополнительно, Изм. № 3).
4. Материал фланцев - чугун марки СЧ 15 по ГОСТ 1412-85 , алюминиевый сплав марки АК-7 по ГОСТ 1583-89, сталь Ст. 3 ГОСТ 380-88.
5. Технические требования - по ГОСТ 24201-80 .
6. Коды ОКП приведены в приложении.
(Введендополнительно, Изм. № 3).
Справочное
| Код ОКИ и контрольное число | |
| 1-45-68 Ч | 48 3471 0001 08 |
| 1-67-95 Ч | 48 3471 0002 07 |
| 1-93-125 Ч | 48 3471 0003 06 |
| 1-93-155 Ч | 48 3471 0004 05 |
| 1-46-68 Аl | 48 3471 2001 00 |
| 1-67-95 Аl | 48 3471 2002 08 |
| 1-93-125 Аl | 48 3471 2003 09 |
| 1-122-155 Аl | 48 3471 2004 08 |
| 1-169-223 Аl | 48 3471 2005 07 |
| 2-45-70 Ч | 48 3471 0006 03 |
| 2-67-98 Ч | 48 3471 0007 02 |
| 2-93-126 Ч | 48 3471 0008 01 |
| 2-122-157 Ч | 48 3471 0009 00 |
| 2-45-70 Аl | 48 3471 2006 06 |
| 2-67-98 Аl | 48 3471 2007 05 |
| 2-93-124 Аl | 48 3471 2008 04 |
| 2-122-154 Аl | 48 3471 2009 03 |
| 2-169-200 Аl | 48 3471 2011 09 |
| 2-169-210 Аl | 48 3471 2019 01 |
| 2-200-255 Аl | 48 3471 2021 07 |
| 3-15-48 | 48 3471 2012 08 |
| 3-25-67 | 48 3471 2013 07 |
| 3-32-77 | 48 3471 2014 06 |
| 3-40-85 | 48 3471 2015 05 |
| 3-50-100 | 48 3471 2016 04 |
| 3-50-120 | 48 3471 2017 03 |
| 3-80-148 | 48 3471 2018 02 |
| 4-40-45 | 48 3471 2022 06 |
| 4-57-76 | 48 3471 2023 05 |
(Новая редакция, Изм. № 3).
1. РАЗРАБОТАН И ВНЕСЕНМинистерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
М.Г. Скакунов, д-р техн. наук; В.И.Каптелов; Н.Н. Куликов; Р И. Шарунова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственногокомитета СССР по стандартам от 22.05.80 № 2306
3. ВЗАМЕН ГОСТ 19694-74.
4. Срок проверки - I квартал 1990 г.; периодичностьпроверки - 5 лет.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Номер пункта | |
| ГОСТ 1412-85 | |
| ГОСТ 2685-75 | |
| ГОСТ 24201-80 |
6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменениями № 1, 2, утвержденнымив сентябре 1982 г., в январе 1988 г. (ИУС 1-83, 4-88).
Снято ограничение срокадействия Постановлением Госстандарта СССР от 28.01.88 № 155.
