ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР
ГИЛЬЗЫ КАБЕЛЬНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕУСЛОВИЯ
ГОСТ 23469.0-81
ГОСУДАРСТВЕННЫЙКОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАНМинистерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
В.А. Демьянцев (руководитель темы); В. Н. Алексеенко;Е. Е. Козлова
ВНЕСЕН Министерством монтажных испециальных строительных работ СССР
Член Коллегии В. М. Орлов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕПостановлением Государственного комитета СССР по стандартам от 18.05. 81 № 2431
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| ГИЛЬЗЫ КАБЕЛЬНЫЕ Общие технические условия Cables skives. General specifications | ГОСТ
23469.0-81 |
Постановлением Государственногокомитета СССР по стандартам от 18.05 1981 г. № 2431 срок действия установлен
с 01.01. 1983 г.
до 01.01. 1988 г.
Несоблюдениестандарта преследуется по закону
Настоящий стандарт распространяется на кабельные гильзы(далее - гильзы) климатических исполнений У, Т, УХЛ (ХЛ), категорий 2, 3исполнений М, В категории 1, исполнений УХЛ, О категории 4 по ГОСТ15150-69, предназначенные для соединения и ответвления пайкой илиопрессовкой проводов и кабелей на напряжение до 10 кВ с медными жилами сечениемот 0,35 до 300 мм2 и с алюминиевыми жилами сечением от 2,5 до 300 мм2.
Настоящий стандарт устанавливает требования к гильзам,изготовляемым для нужд народного хозяйства и для поставки на экспорт.
Стандарт не распространяется на гильзы, предназначенные длясоединения высокочастотных проводов и кабелей и для соединения проводов икабелей, работающих в специальных средах (шахтах, химических производствах,взрывоопасных средах, морской воде).
Требованияразд. 2, 3 и приложения 1настоящего стандарта являются обязательными, другие требования -рекомендуемыми.
(Измененная редакция, изм. №2, 3).
1.1. В зависимости от материала гильзы подразделяются на:
медные;
алюминиевые;
латунные.
1.2. По конструкции гильзы подразделяются на:
закрытые с односторонним и двухсторонним заполнением;
открытые для соединения проводов и кабелей с предварительнозачищенной изоляцией - внахлест и встык;
открытые для соединения проводов и кабелей без предварительнойзачистки изоляции - внахлест.
1.3. В зависимости от наличия покрытия гильзыподразделяются:
с покрытием;
без покрытия.
1.4. По виду изготовления гильзы подразделяются на:
изготовляемые в виде цепи;
изготовляемые в виде штучных изделий.
2.1. Типы и основные размеры гильз должнысоответствовать стандартам или техническим условиям на конкретные типы гильз.
2.2. Предельные отклонения размеров: отверстийН14, валов h14,остальных
по ГОСТ 25346-89; размеровуглов
по ГОСТ 8908-81, еслиони не указаны в стандартах или технических условиях на конкретные типы гильз.
2.3. Структура условного обозначения кабельных гильз должнасоответствовать указанной в приложении 1.
Примеры условных обозначений:
гильзы закрытой с внутренним диаметром 12 мм, исполнения Т,категория размещения 2:
Гильза12-Т2 ГОСТ 23469.2-79
гильзы закрытой сечением 120 мм2, исполненияУХЛ, категории размещения 3:
Гильза120-УХЛ3 ГОСТ 23469.3-79
гильзы закрытой с внутренним диаметром 14 мм длямагистрального кабеля и с внутренним диаметром 10 мм для ответвляемого кабеля,исполнения В, категории размещения 1:
Гильза14-10-B1ГОСТ 23469.4-83.
(Измененная редакция, изм. №2, 3).
3.1. Гильзы должны изготовляться в соответствиис требованиями настоящего стандарта, стандартов или технических условий наконкретные типы гильз по рабочим чертежам, утвержденным в установленномпорядке.
3.2. Гильзы по состоянию поверхности должнысоответствовать требованиям на материалы, из которых они изготовляются.
3.3. Внутренняя поверхность алюминиевых гильз, закрепляемыхопрессовкой, должна быть зачищена от окисной пленки и в течение не более 1 чпосле зачистки покрыта кварцевазелиновой пастой.
(Измененная редакция, изм. № 3).
3.4. Открытые гильзы должны иметь рифления на внутреннейповерхности.
Допускается в технически обоснованных случаях посогласованию с потребителем гильзы исполнений 1Н и 1C изготавливать без рифленийна внутренней поверхности.
3.5. Открытые гильзы номинального сечения до 10мм2 должны изготовляться в виде цепи и направляться на опрессовку вкассетах, если отсутствует дополнительное указание в договоре на поставку.Кассеты для намотки кабельных гильз приведены в рекомендуемом приложении 2.
3.6. Гильзы не должны иметь специальныхзащитных покрытий, если после выполнения монтажных операций они изолируются.
При необходимости на гильзы может быть нанесено защитноеметаллическое покрытие, вид и толщина которого должны соответствоватьтребованиям ГОСТ9.306-85. Покрытие выбирается в соответствии с условиями эксплуатации,указанными в ГОСТ9.303-84.
(Измененная редакция, изм. №2, 3).
3.7. Контактные соединения гильз с жиламипроводов и кабелей должны соответствовать, если они не указаны в стандартах илитехнических условиях на конкретные типы гильз, требованиям
ГОСТ 10434-82
,предъявляемым к соединениям класса 1 в части:
начального электрического сопротивления и сопротивленияпосле ускоренного испытания в режиме циклического нагревания соединенийалюминиевых и медных гильз.
Начальное сопротивление опрессованных соединений открытыхлатунных гильз должно быть не более 1,5 значения сопротивления участкасоединяемого проводника, длина которого равна длине контактного соединения;
наибольшей допустимой температуры контактного соединения иразности температур контактного соединения и проводника;
прочности при воздействии статических осевых нагрузок нарастяжение.
(Измененная редакция, изм. №2).
3.8, 3.9 (Исключено,изм. №2).
3.10. Гильзы должны сохранять свои параметры,установленные настоящим стандартом при транспортировании и хранении в процессеи после воздействия климатических факторов внешней среды. Виды воздействующихклиматических факторов внешней среды по
ГОСТ 15150-69
.Номинальные значения климатических факторов внешней среды по
ГОСТ 15150-69
и
ГОСТ 15543.1-89
.
Виды климатических исполнений и категории размещенияизделий в соответствии с требованиями ГОСТ15150-69 и настоящего стандарта должны быть приведены в стандартах плитехнических условиях на конкретные типы гильз.
(Измененная редакция, изм. №2, 3).
3.11. Срок службы гильз - не менее 25 лет.
3.12. Места присоединения проводников взакрытых соединительных гильзах с двусторонним заполнением следует разграничитьэлементом, обеспечивающим надлежащий ввод проводников (например, упором илиотверстием).
(Добавлено, изм. №2).
4. ПРАВИЛА ПРИЕМКИ
4.1. Для проверки соответствия гильз требованиям настоящегостандарта устанавливаются приемо-сдаточные, периодические и типовые испытания.
4.2. Гильзы предъявляют к испытаниям партиями. За партиюпринимают гильзы одного размера, но не более 5000 шт.
4.3. Приемо-сдаточные испытания на соответствие требованиямпп. 2.1; 2.2; 3.1-3.6; 6.1; 6.2проводят на 1% гильз от партии, но не менее чем на 10 гильзах.
При получении неудовлетворительных результатов испытанийпроводят повторные испытания на удвоенной выборке, отобранной от той же партии.
Результаты повторных испытаний распространяются на всюпартию.
4.4. Периодические испытания на соответствие требованиямпп. 3.7; 3.10 проводят не реже одного раза в 3 года не менее чемна 50 гильзах, отобранных от партии, прошедшей приемо-сдаточные испытания.
(Измененная редакция, изм. №2).
При получении неудовлетворительных результатов испытанийпроводят повторные испытания на удвоенной выборке, отобранной от той же партии.
Результаты повторных испытаний распространяются на всюпартию.
4.5. Типовые испытания на соответствие всем требованиямнастоящего стандарта проводят не менее чем на 50 гильзах по программе,согласованной в установленном порядке.
5. МЕТОДЫ ИСПЫТАНИЙ
5.1. Размеры гильз (пп. 2.1; 2.2; 3.2) проверяют универсальным илиспециальным измерительным инструментом, обеспечивающим точность измерения,указанную в стандартах или технических условиях на конкретные типы гильз.
5.2. Внешний вид гильз (пп. 3.2-3.5; 3.12; 6.2) и маркировку (п. 6.1) проверяют внешним осмотром без примененияувеличительных приборов.
(Измененная редакция, изм. №2).
5.3. Проверку толщины и качества покрытия гильз (п. 3.6) производят по ГОСТ9.302-88.
(Измененная редакция, изм. №3).
5.4. Испытание на соответствие требованиям пп. 3.7 и 3.11 проводят по ГОСТ 17441-84, на соответствиетребованиям п. 3.10 - по ГОСТ16962.1-89.
(Измененная редакция, изм. №2, 3).
5.5, 5.6. (Исключено, изм.№2).
6.1. Маркировку на гильзы наносят по ГОСТ18620-86.
Маркировка гильз для соединения проводников одинаковогосечения должна состоять из номинального значения внутреннего диаметра гильзыили номинального значения соответствующего сечения проводника.
Маркировка гильз для соединения проводников неодинаковогосечения или для ответвительных соединений должна состоять из номинальныхзначений различных внутренних диаметров гильз или номинальных значенийразличных сечений проводников.
Маркировка закрытых гильз, предназначенных как дляодностороннего, так и для двустороннего ввода проводников, должна состоять изноминального значения внутреннего диаметра и конструкции гильзы или суммарногозначения сечений соединяемых проводников и конструкций гильзы.
Остальные данные маркировки, указанные в ГОСТ 18620-86,наносят на этикетку кассеты или упаковочный лист.
Маркировочные данные гильз сечением до 10 мм2 иоткрытых латунных гильз всех сечений наносят на упаковочный лист или этикеткукассеты.
(Измененная редакция, изм. №2).
6.2. Гильзы должны быть законсервированы всоответствии с требованиями
ГОСТ 9.014-78
.
При консервации и упаковке изделий должны учитыватьсяклиматические факторы внешней среды по ГОСТ15150-69.
Допускается упаковывать гильзы, имеющие защитноеметаллическое покрытие, без предварительной консервации.
(Измененная редакция, изм. №3).
6.3. Гильзы в виде штучных изделий одного типоразмераупаковывают в бумажные пакеты по ГОСТ 12302-72, картонные пачки по ГОСТ12303-80 или картонные коробки по ГОСТ 12301-81.
Гильзы номинальных сечений от 95 до 300 мм2укладывают в ящики россыпью.
Каждый пакет, пачка или коробка должны быть перевязанышпагатом или заклеены клеевой лентой на бумажной основе по ГОСТ 18251-87 или ГОСТ 17308-88.
Пакеты, пачки или коробки для упаковки алюминиевых гильз снанесенной на внутреннюю поверхность кварцевазелиновой пастой изаконсервированных гильз должны быть внутри выложены парафинированной илидругой влагонепроницаемой бумагой или пленкой по ГОСТ515-77, ГОСТ 17308-85, ГОСТ 9569-79, ГОСТ8828-89, ГОСТ 15158-78.
Масса брутто при упаковке:
в бумажные пакеты - не более 2 кг;
в картонные пачки - не более 3 кг;
в картонные коробки - не более 5 кг.
(Измененная редакция, изм. №1, 2, 3).
6.4. Пакеты, пачки, коробки, кассеты упаковывают вдеревянные ящики типа IIпо ГОСТ 2991-85, фанерные ящики по ГОСТ 5959-80 или картонные коробки по ГОСТ12301-81, выложенные внутри пергамином по ГОСТ 2697-83.
Допускается применение других видов ящиков, в том числе инестандартных, не снижающих качество упаковки и транспортирования.
Масса ящика брутто не должна превышать 50 кг, картонныхкоробок - не более 5 кг.
Перемещение в ящике пакетов, пачек, коробок, кассет недопускается. Свободные промежутки в ящике должны быть заполнены гофрированнымкартоном по ГОСТ 7376-84 или другим упаковочным материалом.
(Измененная редакция, изм. №1, 2, 3).
6.5. В каждое грузовое место должен быть вложен упаковочныйлист с указанием следующих данных:
товарного знака предприятия-изготовителя;
наименования гильз;
обозначения гильз;
марки материала гильз;
числа гильз каждого типоразмера;
общего числа гильз;
даты упаковки;
обозначения стандарта или технических условий на конкретныетипы гильз;
подписи упаковщика;
штампа отдела технического контроляпредприятия-изготовителя.
6.6. Транспортирование гильз, упакованных в пакеты, должнопроизводиться в соответствии с требованиями ГОСТ26663-85.
(Измененная редакция, изм. №3).
Масса пакета, способы и средства пакетирования должны бытьуказаны в стандартах или технических условиях на конкретные типы гильз.
6.7. Транспортирование гильз производится всеми видамитранспорта в крытых транспортных средствах в соответствии с правилами перевозокгрузов, действующими на данном виде транспорта.
Условия транспортирования гильз в части воздействияклиматических факторов внешней среды - по условиям хранения 6 по ГОСТ15150-69.
6.8. Условия хранения гильз климатического исполнения У иХЛ-2 по ГОСТ15150-69, климатического исполнения Т-3 по ГОСТ15150-69, климатического исполнения УХЛ, 04, В1 по ГОСТ15150-69, при этом допустимый срок хранения до ввода в эксплуатацию - неболее 3 лет,
(Измененная редакция, изм. №1).
7.1. Изготовитель гарантирует соответствие гильзтребованиям настоящего стандарта, стандартов или технических условий на конкретныетипы гильз при соблюдении условий хранения и транспортирования.
7.2. Гарантийный срок эксплуатации - 2 года с момента вводагильз в эксплуатацию.
7.3. Гарантийный срок эксплуатации гильз, поставляемых наэкспорт - 1 год со дня ввода в эксплуатацию, но не более 2 лет с моментапроследования через государственную границу СССР.

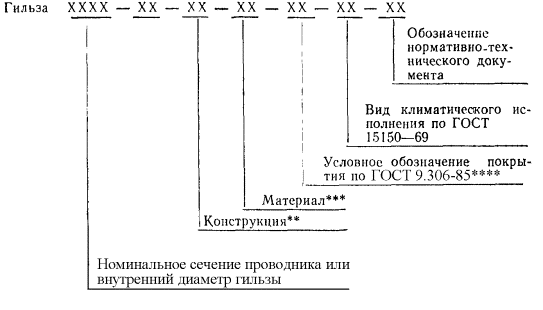

Обязательное
*Для ответвительных гильз указывают внутренние диаметры для основного кабеля илипровода и ответвляемого.
**Для открытых гильз:
1Н- для соединения проводов с предварительно зачищенной изоляцией - внахлест;
1C- для соединения проводов с предварительно зачищенной изоляцией - встык;
2Н- для соединения проводов без предварительной зачистки изоляции - внахлест.
Длязакрытых гильз:
1- с односторонним заполнением;
2- с двухсторонним заполнением.
Д- для судовых проводов и кабелей.
***М- медь, ЛТ - латунь, А - алюминий.
****00- для гильз без покрытия.
Примечание. Допускается в условном обозначении не указывать материал,конструкцию и обозначение покрытия, если стандарт на конструкцию и размерыгильз устанавливает материал одного наименования, одну конструкцию и однопокрытие.
(Измененная редакция, изм. №1, 2, 3).

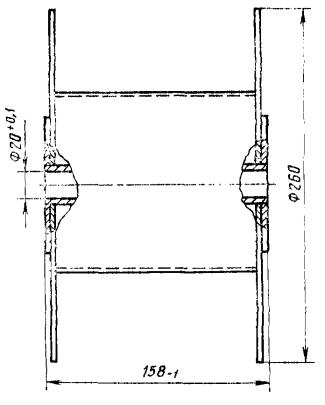

Рекомендуемое
СОДЕРЖАНИЕ
