Настоящий стандарт распространяется на шаровые ниппели, применяемые в резьбовых соединениях трубопроводов, арматуре и гидропневмооборудовании с углом конуса 24°.
Обозначение: | ГОСТ 23355-78* |
Название рус.: | Соединения трубопроводов резьбовые. Ниппели шаровые. Конструкция |
Статус: | действующий |
Заменяет собой: | ГОСТ 22890-77 ГОСТ 20987-75 |
Дата актуализации текста: | 01.01.2009 |
Дата добавления в базу: | 29.04.2009 |
Дата введения в действие: | 01.01.1980 |
Разработан: | Госстандарт СССР |
Утвержден: | Госстандарт СССР (16.11.1978) |
Опубликован: | Издательство стандартов № 1987<br>ИПК Издательство стандартов № 1998 |
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗАССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ
НИППЕЛИ ШАРОВЫЕ
КОНСТРУКЦИЯ
ГОСТ23355-78
ИПКИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ИНФОРМАЦИОННЫЕДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕНГосударственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;Ю.А. Шамшурин
2. УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от16.11.78 № 3006
Изменение № 3 принято Межгосударственным Советом постандартизации, метрологии и сертификации 12.10.95, протокол № 8
За принятие проголосовали:
Наименование государства | Наименование национального органа по стандартизации |
Республика Белоруссия | Госстандарт Белоруссии |
Республика Казахстан | Госстандарт Республики Казахстан |
Республика Молдова | Молдовастандарт |
Российская Федерация | Госстандарт России |
Республика Таджикистан | Таджикгосстандарт |
Туркменистан | Главная государственная инспекция Туркменистана |
Украина | Госстандарт Украины |
3. ВЗАМЕН ГОСТ 20987-75; ГОСТ 22890-77
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка | Номер пункта |
ГОСТ 15763-91 | |
ГОСТ 16037-80 | |
ГОСТ 22525-77 | |
ГОСТ 25670-83 |
5. Ограничение срока действия снято по протоколу №7-95 Межгосударственного Совета по стандартизации,метрологии и сертификации (ИУС 11-95)
6. ПЕРЕИЗДАНИЕ (ноябрь
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗАССР
Соединения трубопроводов резьбовые НИППЕЛИ ШАРОВЫЕ Конструкция Threaded pipeline connections. Ball nipple. | ГОСТ |
Дата введения 01.01.80
Обязательные требования к качествупродукции, обеспечивающие ее безопасность для жизни, здоровья и охрануокружающей среды, изложены в пп. 2, 3,5и 7настоящего стандарта.
Стандарт может быть использован длясертификации с объемами и методами сертификационных испытаний по ГОСТ15763.

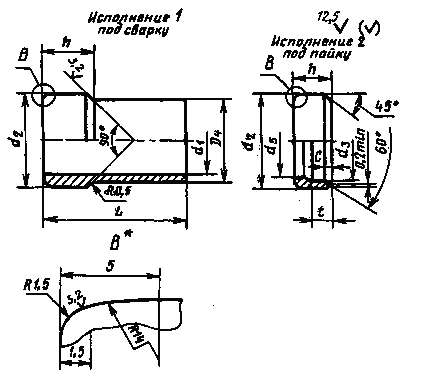

2. Конструкция и основныеразмеры ниппелей должны соответствовать указанным на чертеже и в таблице.
* Форманиппеля на выносном элементе В - рекомендуемая.
Размеры в мм
Групп- | Номи- | Наружный | d1 | d2 | d3 | d4 | d5 | h | t | L* | с (пред, | Масса 1000 шт., | |
Пред. откл. | |||||||||||||
h12 | F11 | h13 | 1 | 2 | |||||||||
1 | 2,5 | 4 | 3 | 5,3 | 4, | 4 | 3 | 7,0 | 4,0 | 28 | 0,2 | 1,43 | 0,39 |
3,0 | 5 | 6,8 | 5, | 5 | 2,35 | 0,85 | |||||||
2 | 4,0 | 6 | 8,5 | 6, | 6 | 4 | 9,0 | 30 | 0,5 | 4,45 | 2,14 | ||
6,0 | 8 | 5 | 10,5 | 8, | 8 | 6 | 32 | 9,13 | 2,83 | ||||
8,0 | 10 | 7 | 12,7 | 10, | 10 | 8 | 34 | 0,6 | 12,69 | 3,74 | |||
10,0 | 12 | 8 | 14,7 | 12, | 12 | 10 | 36 | 19,87 | 4,45 | ||||
12,0 | 15 | 10 | 17,5 | 15, | 15 | 13 | 38 | 31,00 | 5,00 | ||||
(16) | 18,7 | 16, | 16 | 14 | 34,13 | 5,87 | |||||||
15,0 | 18 | 13 | 20,5 | 18, | 18 | 16 | 10,0 | 4,5 | 40 | 34,89 | 7,22 | ||
20,0 | 22 | 17 | 24,5 | 22,1 | 22 | 20 | 11,0 | 5,5 | 52,43 | 9,68 | |||
25,0 | 28 | 23 | 30,5 | 28,1 | 28 | 26 | 12,0 | 6,0 | 42 | 83,03 | 13,13 | ||
32,0 | (34) | 29 | 37,2 | 34,2 | 34 | 33 | 13,0 | 6,5 | 44 | 0,7 | 111,25 | 18,66 | |
35 | 38,0 | 35,2 | 35 | 112,00 | 19,00 | ||||||||
40,0 | 42 | 36 | 45,0 | 42,2 | 42 | 36 | 13,5 | 175,16 | 37,64 | ||||
3 | 3,0 | 6 | 2,5 | 8,5 | 6,1 | 6 | 3 | 9,0 | 6,0 | 30 | 0,5 | 6,06 | 1,92 |
4,0 | 8 | 4 | 10,5 | 8, | 8 | 4 | 32 | 10,70 | 2,46 | ||||
5,0 | 10 | 6 | 12,7 | 10,1 | 10 | 8 | 34 | 0,6 | 17,21 | 3,27 | |||
6,0 | 12 | 8 | 14,7 | 12, | 12 | 10 | 36 | 25,49 | 3,88 | ||||
8,0 | (И) | 9 | 16,7 | 14, | 14 | 12 | 38 | 35,91 | 4,48 | ||||
10,0 | 16 | 11 | 18,7 | 16, | 16 | 14 | 34,13 | 5,09 | |||||
12,0 | 20 | 14 | 23,3 | 20, | 20 | 18 | 11,5 | 7,5 | 40 | 1,0 | 55,32 | 10,39 | |
15,0 | 25 | 19 | 28,2 | 25, | 25 | 22 | 42 | 77,21 | 13,05 | ||||
20,0 | 30 | 24 | 33,3 | 30, | 30 | 28 | 12,0 | 152,83 | 16,30 | ||||
25,0 | 38 | 32 | 41,2 | 38, | 38 | 36 | 13,5 | 8,5 | 44 | 236,28 | 22,68 |
* Втехнически обоснованных случаях по согласованию с изготовителем допускаетсяизготавливать ниппели размером L большеустановленного в таблице.
Примечания:
1. Значения, приведенные в скобках, непредпочтительны.
2. Масса указана для справок.
Пример условногообозначения шарового ниппеля группы 2 длясоединения с наружным диаметром трубы
Ниппель 2-6-1 ГОСТ 23355-78
То же, исполнения 2:
Ниппель 2-6-2 ГОСТ 23355- 78
1-3. (Измененнаяредакция, Изм. № 3).
4. (Исключен,Изм. № 3).
5. Подготовка кромокниппеля под сварку с трубопроводом - по ГОСТ 16037 .
6. Рекомендуемые значенияноминального (условного) давления для каждой группы соединений с шаровымниппелем - по ГОСТ 15763, приложение 3; примеры сборки - по ГОСТ 22525 , приложение 2.
7. Технические требования,приемка, методы испытаний и рекомендации по монтажу - по ГОСТ 15763.
6, 7. (Измененная редакция, Изм. № 3).
