Настоящий стандарт распространяется на фланцевые заглушки со вставками для трубопроводов с линзовым уплотнением, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений, на Ру св. 10 до 40 МПа (св. 100 до 400 кгс/см2) и Dy от 6 до 200 мм при температуре среды от минус 50 до плюс 510 °С.
| Обозначение: | ГОСТ 22816-83* |
| Название рус.: | Сборочные единицы и детали трубопроводов. Заглушки фланцевые со вставками на Ру св. 10 до 40 МПа (св. 100 до 400 кгс/см.кв.). Конструкция и размеры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 22816-77 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1985 |
| Разработан: | Министерство химического и нефтяного машиностроения |
| Утвержден: | Госстандарт СССР (25.11.1983) |
| Опубликован: | Издательство стандартов № 1991 |
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| Сборочные единицы и детали трубопроводов ЗАГЛУШКИ ФЛАНЦЕВЫЕ СО ВСТАВКАМИ НА Ру св. 10 до 40 Мпа (св. 100 до 400 кгс/см3) Assembly units and pipeline parts. | ГОСТ 22816-83 |
Датавведения 01.01.85
1. Настоящий стандартраспространяется на фланцевые заглушки со вставками для трубопроводов с линзовымуплотнением, применяемых на предприятиях отраслей нефтехимическойпромышленности и для производства минеральных удобрений, на Русв. 10 до 40 МПа (св.100 до 400 кгс/см2) и Dy от 6 до 200 мм при температуре среды от минус 50 доплюс 510 °С.
2. Конструкция и размерызаглушек должны соответствовать указанным на черт. 1-3 и в таблице.
(Измененнаяредакция, Изм. № 1).
3. Технические требования - поГОСТ22790-89.

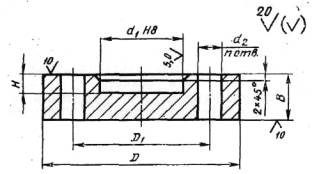

1 - заглушка; 2 - вставка
Черт. 1
Черт. 2
Черт. 3
Размерыв мм
| Условный проход | Исполнение детали | D | D1 | d | d1 | D2 | n | d3 | H | B | h | Масса заглушки со вставкой, кг, не более |
| 6 | 2 | 70 | 42 | 6 | 15 | 16 | 3 | 10 | 8 | 15 | 3 | 0,4 |
| 10 | 2 | 95 | 60 | 10 | 25 | 18 | 18 | 10 | 20 | 4 | 1,0 | |
| 15 | 2 | 105 | 68 | 15 | 35 | 28 | 12 | 1,9 | ||||
| 25 | 2 | 115 | 80 | 25 | 45 | 4 | 37 | 25 | ||||
| 32 | 2 | 135 | 95 | 32 | 50 | 22 | 43 | 15 | 30 | 5 | 3,0 | |
| 3 | 165 | 115 | 60 | 24 | 6 | 48 | 35 | 4,9 | ||||
| 40 | 3 | 40 | 70 | 55 | 5,1 | |||||||
| 50 | 2 | 200 | 145 | 55 | 85 | 29 | 73 | 20 | 40 | 6 | 8,5 | |
| 3 | 225 | 170 | 60 | 33 | 50 | 13,6 | ||||||
| 65 | 2 | 70 | 105 | 90 | 7 | 15,9 | ||||||
| 3 | 245 | 185 | 95 | 55 | 16,0 | |||||||
| 80 | 1 | 85 | 115 | 100 | 25 | 8 | 18,0 | |||||
| 2 | 260 | 195 | 90 | 125 | 36 | 115 | 29,7 | |||||
| 3 | 290 | 220 | 39 | 65 | 19,9 | |||||||
| 100 | 1 | 260 | 195 | 100 | 36 | 55 | 29,6 | |||||
| 2 | 290 | 220 | 140 | 39 | 125 | 65 | 29,6 | |||||
| 3 | 300 | 235 | 160 | 8 | 132 | 70 | 33,2 | |||||
| 125 | 1 | 120 | 145 | 30 | 10 | 32,7 | ||||||
| 2 | 330 | 255 | 180 | 42 | 162 | 80 | 45,9 | |||||
| 3 | 400 | 305 | 220 | 48 | 85 | 73,3 | ||||||
| 150 | 1 | 150 | 195 | 175 | 35 | 11 | 72,4 | |||||
| 2 | 315 | 220 | 195 | 95 | 81,2 | |||||||
| 3 | 460 | 360 | 245 | 55 | 105 | 119,8 | ||||||
| 200 | 1 | 195 | 225 | 40 | 12 | 118,5 | ||||||
| 2 | 480 | 380 | 275 | 59 | 245 | 130 | 159,4 | |||||
| 3 | 570 | 460 | 300 | 10 | 229,6 |
Примечания:
1. Материал вставки(поз. 2) - сталь марок 12Х18Н10Т, 10Х17Н13М2Т, 10X17HI3M3T, 08X17H15M3T по ГОСТ5632-72.
2. На поверхности вставки (поз. 2)необходимо клеймить марку стали.
Пример условного обозначения фланцевой заглушки со вставкой исполнения 2, Dy 65 мм на условное давление Ру32 МПа, из стали марки20Х3МВФ:
Заглушка 2-65-32-20X3МВФ - ГОСТ 22816-83
1.РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения
РАЗРАБОТЧИКИ
Б.И. Вагайцев (руководитель темы); М.И. Миль; Е.Я. Нейман; А.П. Корчагин, канд. техн. наук; А.Д.Головнев
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемГосударственного комитета СССР по стандартам от 25.11.83 № 5522
3. Срок проверки - 1993 г.
4. ВЗАМЕН ГОСТ 22816-77
5. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 5632-72 ГОСТ 22790-89 | 2 3 |
6.Переиздание (июль 1991 г.) с Изменением № 1, утвержденным в декабре 1988 г.
7. Ограничение срока действия снято Постановлением Государственного комитета СССР по стандартам от 23.12.88 г. № 4518
