ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР

КРАНЫМОСТОВЫЕ ЭЛЕКТРИЧЕСКИЕ
ОДНОБАЛОЧНЫЕ ОПОРНЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 22045-89

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗАССР

КРАНЫ МОСТОВЫЕ ЭЛЕКТРИЧЕСКИЕ ОДНОБАЛОЧНЫЕ ОПОРНЫЕ

Технические условия

Overhead travelling single-beam cranes.
Specifications

ГОСТ
22045-89

Срок действия с01.01.91

до 01.01.98

Несоблюдение стандартапреследуется по закону

Настоящий стандартраспространяется на мостовые электрические однобалочные опорные краны (вдальнейшем - краны), группы режима работы 3К по ГОСТ 25546 с электрическойталью и электрическим механизмом передвижения, грузоподъемностью от 1 до 5 т,работающие на трехфазном токе напряжением 220, 240, 380, 400, 415 В частотой 60Гц и напряжением 220, 380, 400, 440 В частотой 60 Гц, изготавливаемые вклиматическом исполнении У и Т, категории размещения 1, 2 и 3 по ГОСТ 15150, для работы притемпературе от плюс 40 до минус 40°.

Стандарт устанавливаеттребования к кранам, изготавливаемым для нужд народного хозяйства и дляэкспорта.

Стандарт не распространяетсяна краны, предназначенные для работы во взрывоопасной и пожароопасной средах, впомещениях с парами кислот и щелочей, концентрации которых вызывают разрушениеэлектрической изоляции, для транспортирования грузов, нагретых свыше 300 °С ирасплавленного металла, шлака, ядовитых и взрывчатых веществ и других опасныхгрузов.

Требования настоящего стандартаявляются обязательными, кроме п. 1.4, таблицы 1-14 в части показателя«Конструктивная масса, т»; пп. 2.4; 2.5; 2.12.3; 2.16.

(Измененная редакция. Изм. №1).

1.ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Краны должныизготовляться типов:

1 - для работы в помещениях;

2 - для работы на открытомвоздухе.

Каждый тип кранаизготавливается двух исполнений:

А - управление с пола;

Б - управление из кабины.

1.2. Краны следуетизготовлять по нормативно-технической документации и рабочим чертежам,утвержденным в установленном порядке, в соответствии с требованиями настоящегостандарта, «Правил устройства и безопасной эксплуатации грузоподъемных кранов»,утвержденными Госгортехнадзором СССР, «Правил устройства электроустановок»,утвержденными Министерством энергетики и электрификации СССР.

1.3. Краны, предназначенные дляэкспорта, должны соответствовать условиям договора, заключенного междупредприятием-изготовителем и внешнеэкономической организацией, а для районов стропическим климатом - также требованиям ГОСТ15151.

1.4. Основные параметры и размерыкранов типа 1 (исполнение А) должны соответствовать указанным на черт. 1 и 2 и в табл.1, 3, 5, 7;кранов типа 1 (исполнение Б) - на черт. 3 и 4 и в табл. 2, 4,6, 8; кранов типа 2 (исполнение А)- на черт. 5 и в табл. 9, 11, 13; кранов типа 2 (исполнение Б)- на черт. 6 и в табл. 10, 12, 14.

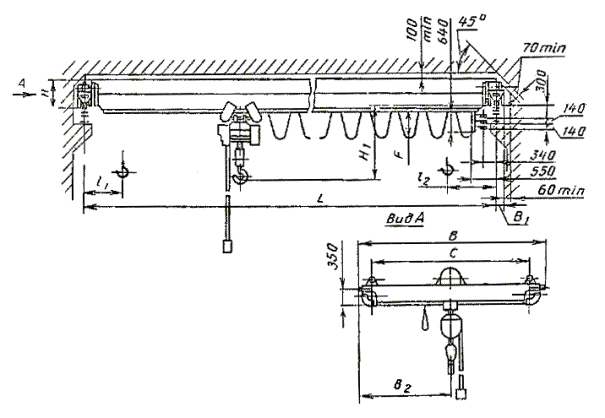

Кран типа Iисполнения А для пролетов от 4,5 до 16,5 м

Черт. 1

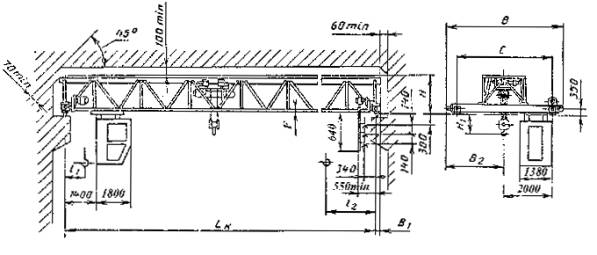

Кран типа 1 исполнения А для пролетов от 19,5 до 28,5 м

Черт. 2

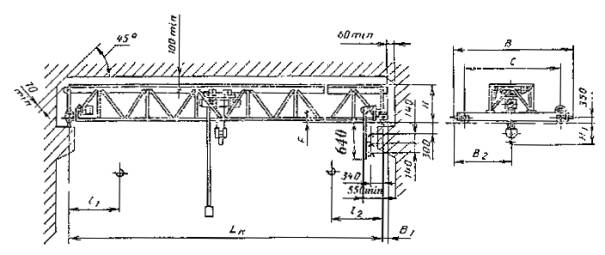

Кран типа 1 исполнения Б дляпролетов от 4,5 до 16,5 м

Черт. 3

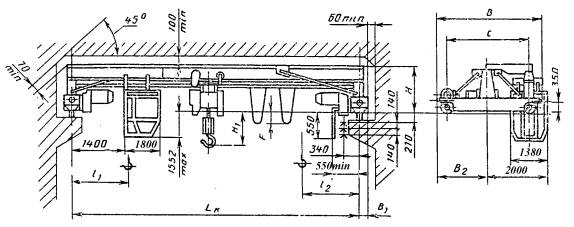

Кран типа 1 исполнения Б дляпролетов от 19,5 до 28,5 м

Черт. 4

Чертежи 1 – 4 (Измененная редакция. Изм. № 1).

Таблица 1

Краны типа 1 исполнения А грузоподъемностью 1 т

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534 L_k, м (пред. откл. ± 5мм)	С	В	В₁	В₂	Н	Н₁	F	Положение крюка		Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
			С	В	В₁	В₂	Н	Н₁	F	l₁	l₂	Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
			не более
31 5711 1105 03	6	4,5	1500	2150	180	1075	970	225	0	800	950	7,80	1,26
31 5711 1111 05		7.5	1500	2150		1075		225				8,50	1,41
31 5711 1117 10		10,5	2000	2650		1325		285				9,40	1,85
31 5711 1123 01		(13.5)	2600	3300		1650	995	260	-60			10,50	2,27
31 5711 1129 06		16,5	2600	3300		1650	995	260	-60			11,60	2,68
31 5711 1135 08		19,5	4000	4650	230	2325	1580	-	210	550		18,58	4,03
31 5711 1141 10		22,5	4000	4650	230	2325	1580	-	210	550		19,58	4,26
31 5711 1205 00	12	4,5	1500	2150	180	1075	970	225	0	900	1075	7,85	1,29
31 5711 1211 02		7,5	1500	2150		1075		225				8,55	1,44
31 5711 1217 07		10,5	2000	2650		1325		285				9,45	1,88
31 5711 1223 09		(13,5)	2600	3300		1650	995	260	-60			10,55	2,30
31 5711 1229 0З		16,5	2600	3300		1650	995	260	-60			11,65	2,71
31 5711 1235 05		(19,5)	4000	4650	230	2325	1580	-	210	675		18,63	4,05
31 5711 1241 07		22,5	4000	4650	230	2325	1580	-	210	675		19,63	4,28
31 5711 1305 08	18	4,5	1500	2150	180	1079	970	225	0	1000	1175	7,90	1,32
31 5711 1311 10		7,5	1500	2150		1079		225				8,60	1,47
31 5711 1317 04		10,5	2000	2650		1325		285				9,50	1,91
31 5711 1323 06		(13,5)	2600	3300		1650	995	260	-60			10,60	2,33
31 5711 1329 00		16,5	2600	3300		1650	995	260	-60			11,70	2,74
31 5711 1335 02		(19.5)	4000	4650	230	2325	1580		210	775		18,68	4,07
31 5711 1341 04		22,5	4000	4650	230	2325	1580		210	775		19,68	4,30

Таблица 2

Краны типа 1 исполнения Б грузоподъемностью 1 т

Размеры в мм

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл. ±5мм)	С	В	В₁	В₂	Н	Н₁	F	Положение крюка		Нагрузка на колесо при работе крана, кН			Конструктивная масса, т
				В	В₁	В₂	Н	Н₁	F	l₁	l₂	Нагрузка на колесо при работе крана, кН			Конструктивная масса, т
				не более
31 5711 2105 10	6	4,5	2600	3300	180	1650	970	225	0	800	950		15,20		2,21
31 5711 2111 01		7,5						225					16,10		2,36
31 5711 2117 0б		10,5						285					16,90		2,78
31 5711 2123 08		(13,5)					995	200	-60				19,40		3,30
31 5711 2129 02		16,5					995	200	-60				20,00		3,55
31 5711 2135 04		(19,5)	4030	4650	230	2350	1580	-	210	550			22,00		4,41
31 5711 2141 06		22,5	4030	4650	230	2350	1580	-	210	550			23,60		4,66
31 5711 2205 07	12	4,5	2600	3300	180	1650	970	225	0	900	1750		15,25		2,24
31 5711 2211 09		7,5						225					16,15		2,39
31 5711 2217 03		10,5						285					16,95		2,81
31 5711 2223 05		(13,5)					995	260	-60				19,45		3,33
31 5711 2229 10		16,5					995	260	-60				20,05		3,58
31 5711 2235 01		(19,5)	4000	4650	230	2325	1580	-	210	675			22,15		4,43
31 5711 2241 03		22,5	4000	4650	230	2325	1580	-	210	675			23,65		4,68
31 5711 2305 04	18	4,5	2600	3300	180	1650	970	225	0	1000	1175		15,10	2,27
31 5711 2311 06		7,5						225					16,20	2,42
31 5711 2317 00		10,5						285					17,00	2,84
31 5711 2323 02		(13,5)					995	260	-60				19,50	3,31
31 5711 2329 07		16,5					995	260	-60				20,10	3,61
31 5711 2335 09		(19,5)	4000	4650	230	2325	1580	-	210	775			22,20	4,45
31 5711 2341 00		22,5	4000	4650	230	2325	1580	-	210	775			23,70	4,70

(Измененная редакция. Изм. № 1).

Таблица3

Кранытипа 1 исполнения А грузоподъемностью 2 т

Размерыв мм

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5 мм)	С	В	В₁	В₂	Н	Н₁	F	Положение крана		Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
				В	В₁	В₂	Н	Н₁	F	l₁	l₂	Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
				не более
31 5712 1105 09	6	4,5	1500	2150	180	1075	970	400	0	800	975	12,40	1,35
31 5712 1111 00		7,5	1500	2150		1075		460				13,80	1,57
31 5712 1117 05		10,5	2000	2650		1325		520				14,70	2,03
31 5712 1125 07		(13,5)	2600	3300		1650	995	435	-60			16,40	2,63
31 5712 1129 01		16,5	2600	3300		1650	995	435	-60			17,80	2,88
31 5712 1135 03		(19,5)	4000	4650	200	2325	1580	-	210			23,13	4,14
31 5712 1141 05		22,5	4000	4650	200	2325	1580	-	210			24,63	4,34
31 5712 1205 06	12	4,5	1500	2150	180	1075	970	400	0	925	1100	12,50	1,38
31 5713 1211 08		7,5	1500	2150		1075		460				13,90	1,60
31 5712 1217 02		10,5	2000	2650		1325		520				14,80	2,06
31 5712 1223 04		(13,5)	2600	3300		1650	995	435	-60			16,50	2,66
31 5712 1229 09		16,5	2600	3300		1650	995	435	-60	925	1100	17,90	2,91
31 5712 1235 00		(19,5)	4000	4650	230	2325	1580	-	210	900	1075	23,23	4,17
31 5712 1241 02		22,5	4000	4650	230	2325	1580	-	210	900	1075	24,74	4,37
31 5712 1305 03	18	4,5	1500	2150	180	1075	970	400	0	1040	1200	12,60	1,41
31 5712 1311 05		7,5	1500	2150		1075		460				14,00	1,63
31 5712 1317 10		10,5	2000	2650		1325		520				14,90	2,09
31 5712 1323 01		(13,5)	2600	3300		1650	995	435	-60			16,60	2,69
31 5712 1329 06		16,5	2600	3300		1650	995	435	-60			18,00	2,94
31 5712 1335 08		(19,5)	4000	4650	230	2325	1580	-	210	1100	1150	23,32	4,20
31 5712 1341 10		22,5	4000	4650	230	2325	1580	-	210	1100	1150	24,83	4,40

Таблица 4

Краны типа 1 исполнения Б грузоподъемностью 2 т

Размеры в мм

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5 мм)	С	В	В₁	В₂	Н	Н₁	F	Положение крюка		Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
				В	В₁	В₂	Н	Н₁	F	l₁	l₂	Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
				не более
31 5712 2105 05	6	4,5	2600	3300	180	1650	1100	400	0	800	975	20,00	2,37
31 5712 2111 07		7,5						463				21,50	2,60
31 5712 2117 01		10,5						520				22,20	2,96
31 5712 2123 03		(13,5)						435	-60			24,40	3,50
31 5712 2129 08		16,5						435	-60			26,20	3,89
31 5712 2135 01		(19,5)	4000	4650	230	2325	1580	-	210			28,17	4,49
31 5712 2141 01		22,5	4000	4650	230	2325	1580	-	210			29,16	4,74
31 5712 2205 02	12	4,5	2600	3300	180	1650	1100	400	0	925	1100	20,10	2,40
31 5712 2211 04		7,5						463				21,60	2,63
31 5712 2217 09		10,5						520				22,30	2,99
31 5712 2223 00		(13,5)						435	-60			24,50	3,53
31 5712 2229 05		16,5						435	-60			26,30	3,92
31 5712 2235 07		(19,5)	4000	4650	230	2325	1580	-	210			28,27	4,52
31 5712 2241 09		22,5	4000	4650	230	2325	1580	-	210			29,26	4,77
31 5712 2305 10	18	4,5	2600	3300	180	1650	1100	400	0	1010	1200	20,20	2,43
31 5712 2311 01		7,5						463				21,77	2,66
31 5712 2317 06		10,5						520				22,40	3,02
31 5712 2323 08		(13,5)						435	-60			24,60	3,56
31 5712 2329 02		16,5						435	-60			26,40	3,95
31 5712 2335 04		(19,5)	4000	4650	230	2325	1580	-	210	1100	1150	28,37	4,55
31 5712 234l 06		22,5	4000	4650	230	2325	1580	-	210	1100	1150	29,36	4,90

(Измененная редакция. Изм. № 1).

Таблица 5

Краны типа 1 исполнения А грузоподъемностью 3,2 т

Размеры в мм

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	В	В₁	В₂	Н	Н₁	F	Положение крюка		Нагрузка на колесо при работе крана, кН		Конструктивная масса, т
				В	В₁	В₂	Н	Н₁	F	l₁	l₂	Нагрузка на колесо при работе крана, кН		Конструктивная масса, т
				не более
31 5713 1106 04	6	4.5	1500	2150	180	1060	940	740	0	810	1000	18,20	1,52
31 5713 1111 06		7,5	1500	2150		1060	940					20,10	1,84
31 5713 1117 00		10,5	2000	2650		1310	1000					21,20	2,26
31 5713 1123 02		(13,5)	2600	3300		1610		800	-65			23,10	2,31
31 5713 1129 07		16,5	2600	3300		1610		800	-65	830		24,50	3,20
31 5743 1135 09		(19,5)	4000	4650	230	2325	1600	190	210	605		30,70	4,52
31 5713 1141 00		22,5	4000	4650		2325	1605	185				31,19	4,97
31 5713 1147 05		(25,5)	5000	5650		2825	1605	265				38,15	6,59
31 5713 1153 06		28,5	5000	5650		2825	1600	270				39,66	6,97
31 5713 1205 01	12	4,5	1500	2150	180	1060	940	740	0	940	1100	18,5	1,64
31 5713 1211 03		7,5	1500	2150		1060		800				20,25	1,88
31 5713 1217 08		10,5	2000	2650		1310		890				21,35	2,30
31 5713 1223 10		(13,5)	2600	3300		1610	1000	770	-65			23,25	2,85
31 5713 1229 04		16,5	2600	3300		1610	1000	770	-65			21,65	3,24
31 5713 1235 03		(19,5)	4000	4650	230	2325	1600	190	210	720		30,00	4,56
31 5713 1241 08		22,5	4000	4650		2325	1605	185	210			32,50	6,01
31 5713 1247 02		(25,5)	5000	5650		2825	1605	265	-170			38,51	6,63
31 5713 1253 04		28,5	5000	5650		2825	1600	270	-170			39,80	7,01
31 5713 1205 09	18	4,5	1500	2150	230	1060	940	740	0	1045	1215	18,50	1,66
31 5713 1311 00		7,5	1500	2150		1060		800				20,40	1,92
31 5713 1317 05		10,5	2000	2650		1310		890				21,50	2,34
31 5713 1323 07		(13,5)	2600	3300		1610	1000	770	-65			23,40	2,89
31 5713 1329 01		16,5	2600	3300		1610	1000	770	-65			24,80	3,28
31 5713 1335 03		(19,5)	4000	4650		2325	1600	190	210	820	1210	30,50	4,60
31 5713 1341 05		22,5	4000	4650		2325	1605	185	210			31,00	5,05
31 5713 1347 10		(22,5)	5000	5650		2850	1605	265	-170			26,00	6,67
31 5713 1353 01		28,5	5000	5650		2850	1600	270	-170			39,50	7,05

(Измененная редакция. Изм. № 1).

Таблица 6

Краны типа 1 исполнения Б грузоподъемностью 3,2 т

Размеры в мм

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	В	В₁	В₂		Н		Н₁		F		Положение крюка					Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
														Положение крюка
														l₁			l₂
				не более
31 5713 2105 00	6	4,5	2600	3300	180		1650		960		740		0		830	1000		25,80			2,60
31 5713 2111 02		7,5									800							27,80			2,86
31 5713 2117 07		10,5									890							29,40			3,40
31 5713 2123 09		(13,5)							1000		770		-65					32,00			3,96
31 5713 2129 02		16,5							1000		770		-65					33,00			4,17
31 5713 2136 06		(19,5)	4000	1650	230		2325		1600		190		210		605			35,77			4,95
31 5713 2141 07		22,5	4000	1650			2325		1605		185		210					38,26			5,41
31 5713 2147 01		(25,5)	5000	5650			2825		1605		265		-170					43,19			6,97
31 5713 2153 03		28,5	5000	5650			2825		1600		270		-170					44,17			7,37
31 5713 2205 08	12	4,5	2600	3300	180		1650		960		740		0		940	1110		26,95			2,64
31 5713 2211 10		7,5									800							27,05			2,90
31 5713 2217 04		10,5									890							20,55			3,44
31 5713 2223 06		(13,5)							1000		770		-65					32,15			4,00
31 5713 2105 00		16,5							1000		770		-65					33,15			4,22
31 5713 2111 02		(19,5)	4000	4640	230		2325		1600		190		210		720	1100		35,92			4,99
31 5713 2241 04		22,5	4000	4640			2325		1605		185							38,41			5,45
31 5713 2247 09		(25,5)	5000	5650			2825		1605		265							43,33			7,01
31 5713 2253 00		28,5	5000	5650			2825		1600		270							44,32			7,41
31 5713 2305 05	18	4,5	2600	3300	180		1650		960		740		0		1045	1215		26,10			2,68
31 5713 2311 07		7,5									800							27,10			2,94
31 5713 2317 01		10,5									890							29,00			3,48
31 5713 2323 03		(13,5)							1000		770		-65					32,30			4,04
31 5713 2329 08		16,5							1000		770		-65					33,20			4,26
31 5713 2335 10		(19,5)	4000	4650	230		2325		1600		190		210		820	1210		25,50			4,95
31 5713 2341 01		22,5	4000	4650			2325		1605		185		210					38,0			5,41
31 5713 2347 06		(25,5)	5000	5650			2825		1605		265		-170					43,0			7,05
31 5713 2353 08		28,5	5000	5650			2825		1600		270		-170					44,0			7,45

(Измененная редакция. Изм. № 1).

Таблица 7

Краны типа 1 исполнения А грузоподъемностью 5 т

Размеры в мм

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	В	В₁			В₂	Н	Н₁	F	Положение крюка		Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
				В	В₁			В₂	Н	Н₁	F	l₁	l₂	Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
				не более
31 5714 1105 10	6	4,5	1500	2150		180	1075		970	1010	0	1075	1180	25,20		1,87
31 5714 1111 01		7,5	1500	2150			1075			1100				28,50		2,11
31 5714 1117 06		10,5	2000	2650			1325							30,80		2,70
31 5714 1123 08		(13,5)	2600	3300			1650		960		-130			32,60		3,26
31 5714 1129 02		16,5	2600	3300			1650		960		-150			33,90		3,60
31 5714 1135 04		(19,5)	4000	4650		230	2325		1650	540	210	850	1170	42,34		5,58
31 5714 1141 06		22,5	4000	4650			2325			540	210			45,33		6,10
31 5714 1147 00		25,5	5000	5650			2825			560	-170			48,22		7,70
31 5714 1153 02		28,5	5000	5650			2825			560	-170			51,20		8,35
31 5714 1205 07	12	4,5	1500	2150		180	1075		970	1010	0	1175	1270	25,40		1,93
31 5714 1211 09		7,5	1500	2150			1075			1100				28,70		2,16
31 5714 1217 03		10,5	2000	2650			1325							31,00		2,75
31 5714 1223 05		(13,5)	2600	3300			1650		960		-130			32,80		3,31
31 5714 1229 10		16,5	2600	3300			1650		960		-150			34,10		3,65
31 5714 1235 01		(19,5)	4000	4650		230	2325		1650	540	210	950	1270	42,34		5,63
31 5714 1241 05		22,5	4000	4650			2325			540	210			45,33		6,15
31 5714 1247 08		(25,5)	5000	5650			2825			560	-170			48,22		7,75
31 5714 1253 10		28,5	5000	5650			2825			560	-170			51,20		8,40
31 5714 1305 04	18	4,5	1500	2150		180	1075		970	1010	0	1275	1370	25,60		1,93
31 5714 1311 06		7,5	1500	2150			1075			1100				28,90		2,21
31 5714 1317 00		10,5	2000	2650			1325							31,20		2,80
31 5714 1323 02		(13,5)	2600	3300			1650		960		-130			33,00		3,36
31 5714 1329 07		16,5	2600	3300			1650		960		-150			34,30		3,70
31 5714 1335 09		(19,5)	4000	4650		230	2325		1650	540	210	1050		42,00		5,68
31 5714 1341 00		22,5	4000	4650			2325			540	210			45,00		6,20
31 5714 1347 05		(25,5)	5000	5650			2825			560	-170			48,00		7,80
31 5714 1353 07		28,5	5000	5650			2825			560	-170			51,00		8,45

Таблица 8

Краны типа 1 исполнения Б грузоподъемностью 5 т

Размеры в мм

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	В	В₁	В₂	Н	Н₁	F	Положение крюка		Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
				В	В₁	В₂	Н	Н₁	F	l₁	l₂	Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
				не более
31 5714 2105 06	6	4,5	2600	3300	180	1650	1100	1010	0	1075	1183	32,70	2,87
31 5714 2111 03		7,5						1100				36,40	3,24
31 5714 2117 02		10,5										38,30	3,72
31 5714 2123 04		(13,5)							-130			40,90	4,08
31 5714 2129 09		16,5							-150			42,50	4,36
31 5714 2135 00		(19,5)	4000	4650	230	2325	1650	540	210	850	1170	51,44	5,96
31 5714 2141 02		22,5	4000	4650		2325		540	210			52,39	6,47
31 5714 2147 07		(25,5)	5000	5650		2825		560	-170			56,29	8,08
31 5714 2153 09		28,5	5000	5650		2825		560	-170			57,27	8,73
31 5714 2206 03	12	4,5	2600	3300	180	1650	1100	1010	0	1175	1270	32,90	2,92
31 5714 2211 05		7,5						1100				36,60	3,29
31 5714 2217 10		10,5										38,50	3,77
31 5714 2223 01		(13,5)							-130			41,10	4,13
31 5714 2229 06		16,5							-150			42,70	4,41
31 5714 2235 08		(19,5)	4000	4650	230	2325	1650	540	210	950		51,64	6,01
31 5714 2241 10		22,5	4000	4650		2325		540	210			52,59	6,52
31 5714 2247 04		(25,5)	5000	5650		2825		560	-170			56,49	8,13
31 5714 2253 06		28,5	5000	5650		2825		560	-170			57,47	8,78
31 5714 2205 00	18	4,5	2600	3300	180	1650	1100	1010	0	1275	1370	33,10	2,95
31 5714 2311 02		7,5						1100				36,80	3,34
31 5714 2317 07		10,5										39,10	3,82
31 5714 2323 09		(13,5)							-130			41,30	4,18
31 5714 2329 03		16,5							-150			42,90	4,45
31 5714 2335 05		(19,5)	4000	4650	230	2325	1650	540	210	1050		51,00	6,06
31 5714 2341 07		22,5	4000	4650		2325		540	210			52,00	6,57
31 5714 2347 04		(25,5)	5000	5650		2825		560	-170			56,00	8,28
31 5714 2353 03		28,5	5000	5650		2825		560	-170			57,00	8,83

(Измененнаяредакция. Изм. № 1).

Кран типа 2 исполнения А для пролетов от 13,5 до 28,5 м

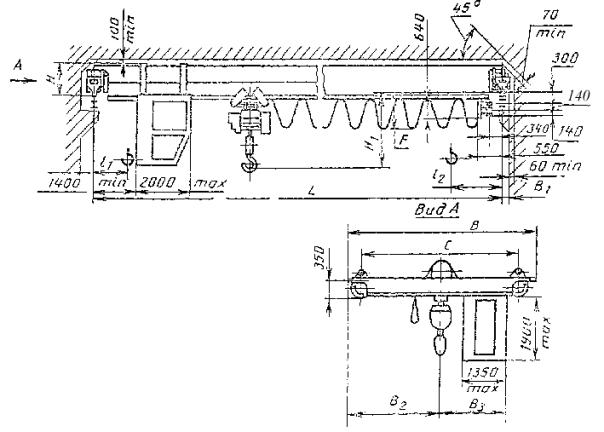

Черт. 5

Кран типа 2 исполнения Б для пролетов от 13,5 до 28,5 м

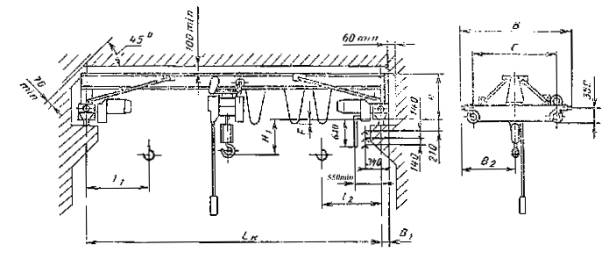

Черт. 6

Таблица 9

Краны типа 2 исполнения А грузоподъемностью 2 т

Размеры в мм

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	В	B₁	В₂	Н₁	Н₂	F	l₁	l₂	Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	не более
31 5712 1723 00	6	(13,5)	2600	3274	180	1637	836	990	1200	700	830	18,5	3,13
31 5712 1729 05		16,5	2600	3274	180	1637	836	990				19,6	3,58
31 5712 1735 07		(19,5)	4000	4694	230	2347	839	992				21,1	4,34
31 5712 1741 09		22,5	4000	4694	230	2347	839	992				23,9	5,58
31 5712 1823 08	12	(13,5)	2600	3274	180	1637	836	990		825	1000	18,6	3,16
31 5712 1829 02		16,5	2600	3274	180	1637	836	990				19,7	3,61
31 5712 1835 04		(19,5)	4000	4694	230	2347	839	992				21,2	4,37
31 5712 1841 06		22,5	4000	4694	230	2347	839	992				24,0	5,61
31 5712 1923 05	18	(13,5)	2600	3274	180	1637	836	990		940	1070	18,7	3,19
31 5712 1929 10		16,5	2600	3274	180	1637	836	990				19,8	3,64
31 5712 1935 01		(19,5)	4000	4694	230	2347	839	992				21,3	4,40
31 5712 1941 03		22,5	4000	4694	230	2347	839	992				24,1	5,64

Таблица 10

Краны типа 2 исполнения Б грузоподъемностью 2 т

Размеры в мм

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_, м (пред. откл ±5мм)		С	В		B₁		В₂	Н₁			Н₂		F		l₁		l₂		Нагрузка на колесо при работе крана, кН			Конструктивная масса, т
Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_, м (пред. откл ±5мм)		С	не более
31 5712 2723 07	6		(13,5)	2600	3274	180		1637			1850	836		990		1200		700		830		23,5	3,88
31 5712 2729 01			16,5	2600	3274	180		1637				836		990								24,8	4,23
31 5712 2735 03			(19,5)	4000	4694	230		2347				839		992								25,5	4,99
31 5712 2741 05			22,5	4000	4694	230		2347				839		992								28,4	6,23
31 5712 2823 04	12		(13,5)	2600	3274	180		1637				836		990				825		1000		23,6	3,91
31 5712 2829 09			16,5	2600	3274	180		1637				836		990								24 9	4,26
31 5712 2835 00			(19,5)	4000	4694	230		2347				839		992								25,6	5,02
31 5712 2841 02			22,5	4000	4694	230		2347				839		992								28,5	6,26
31 5712 2923 01	18		(13,5)	2600	3274	180		1637				836		990				940		1070		23,7	3,94
31 5712 2929 06			16,5	2600	3274	180		1637				836		990								25,0	4,29
31 5712 2935 08			(19,5)	4000	4694	230		2347				839		992								25,7	5,05
31 5712 2941 10			22,5	4000	4694	230		2347				839		992								28,6	6,29

Таблица11

Краны типа 2 исполнения Агрузоподъемностью 3,2 т

Размеры в мм

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	В	B₁	В₂	Н₁	Н₂	F	l₁	l₂	Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	не более
31 5713 1723 06	6	(13,5)	2600	3274	180	1637	836	1275	1200	750	870	19,4	3,39
31 5713 1729 00		16,5	2600	3274	180	1637	836	1275				26,0	3,75
31 5713 1735 02		(19,5)	4000	4694	230	2347	839	1272				29,5	5,19
31 5713 1741 04		22,5	4000	4694		2347	891	1349				31,1	6,20
31 5713 1747 09		(25,5)	5000	5694		2847	897	1543				34,5	7,40
31 5713 1753 00		28,5	5000	5694		2847	897	1540				36,2	7,98
31 5713 1823 03	12	(13,5)	2600	3274	180	1637	836	1275		850	980	19,55	3,43
31 5713 1829 08		16,5	2600	3274	180	1637	836	1275				26,15	3,79
31 5713 1835 10		(19,5)	4000	4694	230	2347	839	1272				29,65	5,23
31 5713 1841 01		22,5	4000	4694		2347	891	1349				31,25	6,24
31 5713 1847 06		(25,5)	5000	5694		2847	897	1543				34,65	7,44
31 5713 1853 08		28,5	5000	5694		2847	897	1540				36,35	8,02
31 5713 1923 00	18	(13,5)	2600	3274	180	1637	836	1275		960	1085	19,7	3,47
31 5713 1929 05		16,5	2600	3274	180	1637	836	1275				26,3	3,83
31 5713 1935 07		(19,5)	4000	4694	230	2347	839	1272				29,8	5,27
31 5713 1941 09		22,5	4000	4694		2347	891	1349				31,4	6,28
31 5713 1947 03		(25,5)	5000	5694		2847	897	1543				34,8	7,48
31 5713 1723 05		28,5	5000	5694		2847	897	1540				36,5	8,06

Таблица 12

Кранытипа 2 исполнения Б грузоподъемностью 3,2 т

Размеры в мм

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	В	B₁	В₂	В₃	Н	Н₁	F	l₁	l₂		Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	не более
31 5713 2723 02	6	(13,5)	2600	3274	180	1637	1850	836	1275	1200	750		870	24,4	4,05
31 5713 2729 07		16,5	2600	3274	180	1637		836	1275					31,2	4,40
31 5713 2735 09		(19,5)	4000	4694	230	2347		839	1272					34,0	5,81
31 5713 2741 00		22,5	4000	4694		2347		891	1349					35,6	6,85
31 5713 2747 05		(25,5)	5000	5694		2847		897	1543					38,7	8,05
31 5713 2753 07		28,5	5000	5694		2847		897	1540					40,5	8,63
31 5713 2823 10	12	(13,5)	2600	3274	180	1637		836	1275		850		980	24,55	4,09
31 5713 2829 04		16,5	2600	3274	180	1637		836	1275					31,35	4,44
31 5713 2835 06		(19,5)	4000	4694	230	2347		839	1272					34,15	5,88
31 5713 2841 08		22,5	4000	4694		2347		891	1349					35,75	6,89
31 5713 2847 02		(25,5)	5000	5694		2847		897	1543					38,85	8,09
31 5713 2853 04		28,5	5000	5694		2847		897	1540					40,65	8,67
31 5713 2923 07		(13,5)	2600	3274	180	1637		836	1275		960		1085	24,7	4,13
31 5713 2929 01	18	16,5	2600	3274	180	1637		836	1275					31,5	4,48
31 5713 2935 03		(19,5)	4000	4694	230	2347		839	1272					34,3	5,92
31 5713 2941 05		22,5	4000	4694		2347		891	1349					35,9	6,93
31 5713 2947 10		(25,5)	5000	5694		2847		897	1543					39,0	8,13
31 5713 2953 01		28,5	5000	5694		2847		897	1540					40,8	8,71

Таблица 13

Кранытипа 2 исполнения А грузоподъемностью 5,0 т

Размерыв мм

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	В	B₁	В₂	Н	Н₁	F	l₁	l₂		Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	Не более
31 5714 1723 01	6	(13,5)	2650	3274	180	1637	836	1485	1200	915		1115	34,6	4,08
31 5714 1729 06		16,5	2650	3274	180	1637	888	1562					37,4	5,07
31 5714 1735 08		(19,5)	4000	4694	230	2347	891	1599					39,7	6,05
31 5714 1741 10		22,5	4000	4694		2347	891	1759					41,4	6,63
31 5714 1747 04		(25,5)	5000	5694		2847	897	1853					43,8	7,56
31 5714 1753 06		28,5	5000	5694		2847	897	1853					45,6	8,13
31 5714 1823 09	12	(13,5)	2600	3724	180	1637	836	1485		1015		1215	34,8	4,13
31 5714 1829 03		16,5	2600	3724	180	1637	888	1562					37,6	5,12
31 5714 1835 05		(19,5)	4000	4694	230	2347	891	1599					39,9	6,10
31 5714 1841 07		22,5	4000	4694		2347	891	1759					41,6	6,68
31 5714 1847 01		(25,5)	5000	5694		2847	897	1853					44,0	7,61
31 5714 1853 03		28,5	5000	5694		2847	897	1853					45,8	8,18
31 5714 1923 06	18	(13,5)	2600	3274	180	1637	836	1485		1115		1315	35,0	4,18
31 5714 1929 00		16,5	2600	3274	180	1637	888	1563					37,8	5,17
31 5714 1935 02		(19,5)	4000	4694	230	2347	891	1599					40,1	6,15
31 5711 1941 04		22,5	4000	4694		2347	891	1759					41,8	6,73
31 5714 1947 09		(25,5)	5000	5694		2847	897	1853					44,2	7,66
31 5714 1953 00		28,5	5000	5694		2847	897	1853					46,0	8,23

Таблица14

Краны типа 2 исполнения Б грузоподъемностью 5,0 т

Размеры в мм

Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	В	B₁	В₂	В₃	Н	Н₁	F	l₁	l₂	Нагрузка на колесо при работе крана, кН	Конструктивная масса, т
Код ОКП	Высота подъема, м	Пролет крана по ГОСТ 534-85 L_k_,м (пред. откл ±5мм)	С	не более
31 5714 2723 08	6	(13,5)	2600	3274	180	1637	1850	836	1485	1200	915	1115	39,6	4,73
31 5714 2729 02		16,5	2600	3274	180	1637		888	1562				42,6	5,72
31 5714 2735 04		(19,5)	4000	4694	230	2317		891	1599				44,1	6,70
31 5714 2741 06		22,5	4000	4694		2317		891	1759				45,9	7,28
31 5714 2747 00		(25,5)	5000	5694		2847		897	1853				48,0	8,21
31 5714 2753 02		28,5	5000	5694		2847		897	1853				49,9	8,78
31 5714 2823 05	12	(13,5)	2600	3274	180	1637		836	1485		1015	1215	39,8	4,78
31 5714 2829 10		16,5	2600	3274	180	1637		888	1562				42,8	5,77
31 5714 2835 01		(19,5)	4000	4694	230	2347		891	1599				44,3	6,75
31 5714 2841 03		22,5	4000	4694		2347		891	1759				46,1	7,33
31 5714 2847 08		(25,5)	5000	5694		2847		897	1853				48,2	8,26
31 5714 2853 10		28,5	5000	5694		2847		897	1853				50,1	8,83
31 5714 2923 02	18	(13,5)	2600	3274	180	1637		836	1485		1115	1315	40,0	4,83
31 5714 2929 07		16,5	2600	3274	180	1637		888	1562				43,0	5,82
31 5714 2935 09		(19,5)	4000	4694	230	2347		891	1599				44,5	6,80
31 5714 2941 00		22,5	4000	4694		2347		891	1759				46,3	7,38
31 5714 2947 05		(25,5)	5000	5694		2847		897	1853				48,4	8,31
31 5714 2953 07		28,5	5000	5694		2847		897	1853				50,3	8,88

Примечания:

1. Черт. 1-6не определяют конструкцию крана.

2. Размеры,заключенные в скобки, применять не рекомендуется.

3. Для кранов типа 1 пролетом до 16,5 м указаномаксимальное значение размера Н иминимальное значение размера Н₁с учетом размеров промежуточных элементов (проставок), устанавливаемых потребованию заказчика.

Размеры Н и Н₁для кранов типа 1 пролетом до 16,5 м без промежуточных элементов (проставок)указаны в справочном приложении.

4. В табл. 1-14 приведены данные для кранов, оснащенных электрическимиталями по ГОСТ 22584.

(Измененнаяредакция. Изм. № 1).

Пример условного обозначения мостового опорного кранатипа 1 исполнения А, грузоподъемностью 2 т, пролетом 10,5 м, высотой подъема 6м, напряжением трехфазного тока 220 В:

Кран мостовойоднобалочный 1-А-2-10,5-6-220

ГОСТ22045-89

То же, крана типа 1 исполнения A, грузоподъемностью 2 т,пролетом 10,5 м - высотой подъема 6 м,напряжением трехфазного тока 220 В с проставками:

Кран мостовойоднобалочный 1-А-2-10,5-6-220 (П)

ГОСТ22045-89

То же, крана типа 2исполнения Б, грузоподъемностью 5 т, пролетом 25,5 м, высотой подъема 12 м,напряжением трехфазного тока 380 В:

Кран мостовойоднобалочный 2-Б-5-25,5-12-380

ГОСТ 22045-89

(Измененнаяредакция. Изм. № 1).

1.5. По заказу потребителядопускается:

изготовление кранов любыхпролетов, но на базе кранов ближайших больших пролетов из числа указанных внастоящем стандарте;

изготовление кранов,оснащенных электроталями с высотами подъема до 36 м включительно, при этоммасса крана увеличивается в соответствии с увеличением массы тали, размеры l₁ и l₂ при высоте подъема 24 мувеличиваются на 120 мм, при высоте подъема 30 м - на 240 мм, при высотеподъема 36 м - на 360 мм по отношению к размерам l₁ и l₂ указанным в табл. 1-14 для кранов с высотой подъема 18 м;

изготовление кранов,оснащенных двухскоростными механизмами передвижения и подъема. При этомконструктивная масса в зависимости от оснащения крана может увеличиваться навеличину разниц масс комплектующих изделий. При изготовлении кранов стокоподводом к тали на жесткой направляющеймасса крана может быть увеличена до 5% по сравнению с табличным значением.

(Измененная редакция. Изм. № 1).

1.6. Для кранового пути следуетприменять железнодорожные рельсы узкой колеи Р24 ГОСТ6368 или квадрат 50 ГОСТ 2591.

2.ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Краны типа 1 исполнения Бдолжны оснащаться открытыми кабинами, краны типа 2 исполнения Б - закрытымикабинами с электрическими отопительными приборами.

2.2. Краны должны оснащатьсяэлектрическими талями со скоростью подъема до 0,2 м/с и скоростью передвижениядо 0,5 м/с (пред. откл. для скорости 0,2 м/с плюс 5%; для скорости 0,5 м/с плюс6%).

2.3. Скорость передвижения кранов- от 0,32 до 0,8 м/с (пред. откл. для скорости 0,32 м/с минус 15%; для скорости6,8 -м/с плюс 4%).

2.4. Удельный расходэлектроэнергии должен быть не более 16 Вт×ч/ (т×цикл).

2.5. Наибольшие значенияустановленной мощности электродвигателей приведены в табл. 15.

Таблица15

Грузоподъемность, т	Установленная мощность, кВт. для пролетов, м, не более
Грузоподъемность, т	4,5-10,5	13,5-28,5
1	5,0	7,0
2	6,5	10,5
3,5	3,2	8,5
5,0	5	11,5

2.6. Требования кконструкции

2.6.1.В кранахтипа 2 электрическая таль, привод механизма передвижения крана иэлектрооборудование должны быть защищены от непосредственного воздействияосадков.

2.6.2. Конструкция кранадолжна обеспечивать совмещение рабочих движений в любых сочетаниях, допускаемыхусловиями эксплуатации.

2.6.3.Потребованию потребителя краны должны быть оснащены дистанционнымрадиоуправлением.

2.6.4.Потребованию потребителя краны должны быть оборудованы приводами, обеспечивающимиплавный пуск и остановку всех механизмов, а также регулируемые и (или)установочные скорости.

2.6.5. Механизмы иметаллоконструкции кранов должны состоять из транспортабельных узлов,обеспечивающих их сборку на месте монтажа. Механизмы и узлы крана должны иметьпроушины, скобы или места для безопасной строповки.

2.6.6. На кранах типа 2полые элементы (за исключением элементов с герметическими замкнутыми полостями)должны иметь отверстия для стока жидкости диаметром от 10 до 20 мм.

2.6.7.Токоподводк кранам должен осуществляться троллейными токоприемниками или гибким кабелем,токоподвод к тали - гибким кабелем на гибкой или жесткой направляющей.

2.7. Требования к материалам

2.7.1. Несущие элементыметаллоконструкций кранов должны быть изготовлены из сталей с механическимисвойствами (в том числе и ударной вязкостью), химическим составом,свариваемостью, обеспечивающими работоспособность кранов в диапазонахтемператур от плюс 40 до минус 40°С или от плюс 40 до минус 20°С.

2.7.2. Материалы для изготовлениякранов в тропическом исполнении должны соответствовать требованиям ГОСТ15151.

2.7.3. Качество металлов,применяемых для изготовления крановых металлоконструкций, должно бытьподтверждено сертификатом.

2.8. Требования к деталями сборочным единицам

2.8.1. Допускаемое количествостыков пролетных балок ездовых двутавров и поясных уголков металлоконструкциикранов пролетом от 10,5 до 16,5 м - не более одного, кранов пролетом от 22,5 до28,5 м - не более двух.

Стыки ездового двутавра и поясныхуголков должны быть расположены не ближе 300 мм от узлов решеткиметаллоконструкций и не должны находиться в одной плоскости.

При стыковке несущихдвутавров допускается превышение горизонтальной и вертикальной плоскостей полокдвутавров не более 2 мм.

Образующиеся при этом уступыдолжны быть сняты с уклоном 1:50.

2.8.2. Места посадки подшипниковкачения должны выполняться по ГОСТ 3325.

2.8.3. Отклонения от номинальныхразмеров и взаимного расположения ходовых колес не должны превышать значений,указанных в табл. 16.

Таблица 16

Наименование элементов крана	Наименование и значения отклонения
Колеса кранов	Отклонение от вертикальной плоскости - наклон () =0,005
Концевые балки крана	Отклонение от теоретической линии, проходящей через середины колес K=0,006
Решетки крана и пояса	Отклонение от прямолинейности D<0.0015×a Dmax=15

2.8.4.Разность диагоналей между центрами ходовых колес в плане не более 5 мм.

2.8.5.Кривизна заготовок двутавров швеллеров и уголков не должнапревышать 2 мм на 1000 мм.

Кривизнапролетной балки крана после правки не должна превышать L/2000 мм, где L - полная длина балки в мм.

Нарабочей поверхности нижней полки двутавра пролетной балки допускаются забоины ивмятины глубиной не более 1 мм.

2.9. Требования к сварнымсоединениям

2.9.1. Сварные соединенияметаллоконструкции кранов должны быть выполнены в соответствии с требованиями"Правил устройства и безопасной эксплуатации грузоподъемных кранов"утвержденными Госгортехнадзором СССР, и нормативно-технической документации насварку.

(Измененнаяредакция. Изм. № 1).

2.10.Требования к покрытиям

2.10.1. Подготовкаметаллических поверхностей к окраске - в соответствии с ГОСТ9.032

2.10.2. Внешний вид поверхностипокрытия должен соответствовать VIклассу по ГОСТ9.032.

2.10.3. Покрытия дляэксплуатации в районах с умеренным климатом - по ГОСТ9.401-91, для эксплуатации в районах с тропическим климатом - по ГОСТ 9.401 .

(Измененная редакция. Изм. № 2).

2.10.4. Требованияпо технологии подготовки поверхности металлоконструкций к окраске и к качествуисполнения покрытий для кранов, изготовляемых на экспорт, - в соответствии сусловиями договора, заключенного между предприятием-изготовителем и внешнеэкономическойорганизацией или, если в договоре не указано, по V классу ГОСТ9.032.

Цвета окраски должны бытьв соответствии с требованиями ГОСТ 12.4.026-76, а длякранов, изготавливаемых на экспорт, - в соответствии с условиями договора междупредприятием и внешнеэкономической организацией.

(Измененная редакция.Изм. № 1).

2.10.5. Крепежные детали крановтипа 2 должны быть подвергнуты кадмированию по ГОСТ9.306-85 или цинкованию.

(Измененнаяредакция. Изм. № 1).

2.10.6.Допускается по согласованию с заказчиком изготовлять краны с загрунтованнымиметаллоконструкциями.

2.11. Требования к электрооборудованию

2.11.1. На кране должны бытьподготовлены места для установки шкафа или отдельных электроаппаратов икрепления кабеля или отдельных электроаппаратов и крепления кабеля.

2.11.2. Электрическаяаппаратура со степенью защиты ниже IP 20 по ГОСТ 14254должна устанавливаться в шкафу.

Допускаетсяустанавливать электроаппаратуру со степенью защиты не ниже IР 20 ГОСТ 14254 безшкафа для кранов, предназначенных для работы в помещениях и со степенью защитыне ниже IP44 ГОСТ14254 для кранов, предназначенных для работы на открытом воздухе.

2.11.3. Внутреннийэлектромонтаж кабины и шкафа производит предприятие-изготовитель.

Окончательный монтажэлектрооборудования на кране производится у потребителя.

2.11.4.По заказупотребителя крапы могут изготовляться со степенью защиты электрооборудования нениже IP 44 по ГОСТ 14254.

2.11.5. Краны исполнения Амогут изготавливаться со следующими расположениями пульта и идущего от негокабеля:

пульт через кабельнепосредственно соединен с талью;

пульт через кабельнепосредственно соединен с кареткой и может перемещаться независимо от тали,при этом масса крана может быть увеличена по сравнению с табличной на величинумассы дополнительного оборудования;

пульт и кабель стационарноприкреплены к пролетному строению.

2.12. Требованиянадежности

2.12.1. Показателинадежности кранов должны соответствовать следующим:

Наработка на отказ, циклы*, не менее 3000

Полный установленный срок службы, лет

в помещении 20

на открытом воздухе 15

________________

*Среднее число циклов в час - 5

(Измененная редакция. Изм. № 1).

2.12.2. Критериями наработки на отказ крана являются:

выход из строя (вследствиеразрушения, наступления предельно допустимого износа, появления трещин,заклинивания и т. п.) любого из элементов кинематической цепи механизмов крана;

возникновение опасных длядальнейшей эксплуатации трещин в элементах металлической конструкции крана;

выход из строяэлектродвигателей, аппаратуры управления и устройств токоподвода.

При определении наработкина отказ не принимаются во внимание отказы, вызванные мелкими неисправностями(срабатыванию аппаратов электрозащиты, выход канатов из ручьев блоков,перегорание электрических ламп и т. п.), устранение которых производится силамиобслуживающего персонала за время не более 30 мин, а также отказы, устраняемыепри плановом техническом обслуживании крана, явившиеся следствием скрытыхдефектов комплектующего оборудования.

Не подлежат учету отказы,явившиеся следствием нарушения требований по транспортированию, хранению,монтажу, эксплуатации и ремонту, предусмотренных в эксплуатационной документации на кран, а также в «Правилахустройства и безопасной эксплуатации грузоподъемных кранов», утвержденныхГосгортехнадзором СССР.

(Измененная редакция. Изм. №1).

2.12.3.Удельная суммарная оперативная трудоемкость технических обслуживания должнабыть не более 0,07 чел.-ч/ч; удельная суммарная оперативная трудоемкостьремонтов, не более 0,025 чел.-ч/ч.

2.13. Требованиябезопасности

2.13.1.Конструкция и компановка элементов и механизмов кранов должна обеспечиватьбезопасность при их эксплуатации, техническом обслуживании и ремонте всоответствии с требованиями «Правил устройства и безопасной эксплуатациигрузоподъемных кранов», утвержденных Госгортехнадзором, «Правил устройстваэлектроустановок», ГОСТ12.2.003, ГОСТ27584.

(Измененная редакция.Изм. № 1).

2.13.2.Краны должны быть оборудованы ограничителями высоты подъема груза, концевыми выключателямимеханизмов передвижения для кранов, управляемых из кабины, упругими буферами,устройствами для автоматического снятия напряжения с крана, аварийнымивыключателями, нулевой защитой.

2.13.3.Краны должны быть оснащены предохранительными деталями для предотвращения сходаих с путей в случае поломки колес или других элементов ходовой части.

(Измененная редакция.Изм. № 2).

2.13.4. Колеса ходовой частикранов должны быть защищены сбрасывающими щитками, предотвращающими попаданиепосторонних предметов под колеса кранов.

2.13.5. На кабины, крюковыеобоймы, а также внешние элементы ходовых частей должна быть нанесенапредупреждающая окраска в соответствии с требованиями ГОСТ12.2.058 и ГОСТ 12.4.026. Указанияпо выполнению окраски должны быть в инструкции по монтажу крана.

2.13.6. Рабочее местокрановщика, органы управления и конструкции кабины управления краном, а такжезвуковой сигнал по своим гигиеническим и эргономическим показателям должнысоответствовать «Санитарным правилам по устройству и оборудованию кабинуправления мостовых и козловых кранов», утвержденных Минздравом СССР.

2.13.7.На аппараты управления кранов должны быть нанесены надписи пли графическиесимволы - по ГОСТ 12.4.040.

2.13.8.Пол кабины должен быть покрыт материалом с низкой теплопроводностью.Поверхность пола не должна быть скользкой. В кабине должен быть диэлектрическийковрик размерами не менее 500 ´ 700 мм.

2.13.9.Кабиныкранов должны быть укомплектованы огнетушителем, вешалкой для одежды, аптечкой,термоизолированным бачком для воды вместимостью не менее двух литров.

Закрытые кабины кранов,кроме этого должны быть также укомплектованы вентилятором и кондиционером.

2.13.10.Освещенность в кабине на рабочих местах, поверхностях пульта должна быть неменее 30 лк.

2.13.11.Расстояние между грузозахватным органом в его верхнем положении и наружнойповерхностью кабины должно быть не менее 0,4 м.

2.13.12.Общие требования безопасности по шуму и допустимые уровни шума на рабочем местекрановщика должны соответствовать требованиям «Санитарных норм допустимыхусловий шума на рабочих местах», утвержденных Минздравом СССР.

2.13.13.Допустимые уровни звукового давления в октавных полосах частот и уровнизвука в закрытой кабине не должны превышать значений, указанных в табл. 17.

Таблица 17

Среднегеометрические частоты октавных полос, Гц	63	125	250	500	1000	2000	4000	8000
Уровни звукового давления, дБ	91	83	77	73	70	68	66	64
Уровень звука, дБА	75

2.13.14. Уровни общейвибрации на рабочем месте крановщика должны соответствовать «Санитарным нормамвибрации на рабочих местах», утвержденным Минздравом СССР длятранспортно-технологических машин.

2.13.15.Среднеквадратичные значения виброскорости и их уровни в октавных полосах частотна сиденье и полу кабины не должны превышать значений, приведенных в табл. 18.

Таблица 18

Среднегеометрические частоты октавных полос, Гц	2	4	8	16	31,5	63
Средние квадратические значения виброскорости, м/с	3,5	1,3	0,63	0,56	0,56	0,56
Уровни виброскорости, дБ	117	108	102	101	101	101

2.13.16.Среднеквадратичные значения виброскорости и их логарифмические уровни, передаваемыена руки крановщика от рычагов управления (локальные или местные вибрации), недолжны превышать значений указанных в табл. 19.

Таблица 19

Среднегеометрические частоты октавных полос, Гц	8	16	31,5	63	125	250	500	1000
Среднегеометрические значения виброскорости, м/с. 10^-2	2,8	1,4	1,4	1,4	1,4	1,4	1,4	1,4
Логарифмические уровни, дБ, не более	115	109	109	109	109	109	109	109

2.13.17. Пульт управления иметаллоконструкция крана должны иметь защитное заземление по ГОСТ12.1.030.

2.14. Комплектность

2.14.1.В комплекткрана должны входить:

сборочные единицы всоответствии с табл. 20 (отмечены знаком +),

электрооборудование,выполненное в виде подготовленных для установки на кране блоков и узлов.

Таблица 20

Наименование комплектующих	Количество на 1 кран, шт.	Исполнение крана	Пролеты, м
Наименование комплектующих	Количество на 1 кран, шт.	Исполнение крана	4,5 7,5	10,5 13,5 16,5	19,5 22,5 25,5 28,5
Балка пролетная, для кранов пролетом от 19,5 до 28,5 м - пролетное строение	1	А, Б	+	+	+
Балка концевая	2	А, Б	+	+	+
Таль электрическая	1	А, Б	+	+	+
Кабина	1	А	-	-	-
		Б	+	+	+
Кронштейн крепления кабины, дли кранов типа 1 пролетом до 16,5	1	А	-	-	-
	1	Б	+	+	-
Кронштейн главных токоприемников	1	А, Б	+	+	+
Раскос для кранов типа 1 пролетом до 16,5 м	4	А, Б	+	+	-
Вал в сборе с полумуфтами	1	А, Б	+	-	-
Детали крепления раскосов	1 компл.	А, Б	+	+	-
Электрооборудование в комплекте с токоприемниками	1 компл.	А, Б	+	+	+
Крепежные изделия	1 компл.	А	-	-	-
		Б	+	+	+

Примечания:

1. Краны,предназначенные для эксплуатации на открытом воздухе и в неотапливаемыхпомещениях, должны комплектоваться закрытой кабиной с электрическимиотопительными приборами.

2.Допускается, по требованию заказчика, комплектование кранов, работающих вотапливаемом помещении закрытой кабиной.

3. Приподводе питания к крану посредством гибкого кабеля на кране должна бытьпредусмотрена присоединительная коробка или устройство, заменяющее ее.

(Измененная редакция. Изм. №1).

2.14.2.К каждому крану должны прилагаться:

паспорт;

товаросопроводительнаядокументация;

комплектовочная ведомость иупаковочные листы;

руководство по эксплуатации;

монтажные чертежи.

2.15. Маркировка

2.15.1. На пролетной балке кранадолжна быть установлена табличка по
ГОСТ12970, на которой указывают:

наименование или товарныйзнак предприятия-изготовителя;

условное обозначение крана;

грузоподъемность, т;

год и месяц выпуска;

порядковый номер крана посистеме нумерации предприятия-изготовителя;

обозначение настоящегостандарта.

На каждом кране,изготавливаемом на экспорт, должна быть прикреплена табличка, содержащая:

товарный знакпредприятия-изготовителя, при условии его регистрации страной, в которуюэкспортируется кран;

наименование крана;

исполнение;

грузоподъемность, т;

высота подъема, м;

режим работы;

напряжение сети. В;

частота тока, Гц;

масса крана, т;

порядковый номер крана посистеме нумерации предприятия-изготовителя;

год выпуска;

надпись: «Сделано в СССР».

Надписи выполняются нарусском языке или на языке, предусмотренном в договоре, заключенном междупредприятием-изготовителем и внешнеэкономической организацией.

2.15.2. Маркировка грузовых мест -по ГОСТ 14192, а для кранов вэкспортном исполнении - с учетом требований договора междупредприятием-изготовителем и внешнеэкономической организацией. Фирменныетаблички предприятия-изготовителя должны соответствовать требованиям ГОСТ12969-67 и ГОСТ 12971-67.

(Измененная редакция. Изм. №1).

2.16. Упаковка

2.16.1. Консервация кранов изапасных частей - по ГОСТ9.014, группа изделий 1.

2.16.2. Металлоконструкциикранов транспортируются неупакованными, при этом они должны быть закреплены отсмещения при транспортировании.

2.16.3. Упаковка электрических талей - по ГОСТ22584.

2.16.4. Кабины крановдолжны отправляться потребителю в частично упакованном и закрытом виде. Стеклакабины должны быть защищены от повреждений деревянными щитами. Допускаетсяотгружать стекла в отдельной таре (ящиках).

2.16.5.Остальные детали, сборочные единицы и эксплуатационная документация должны бытьупакованы в тару. Документация, ключ от кабины, ключ кнопочного поста должныбыть вложены в пакет из полиэтиленовой пленки по ГОСТ 10354.

2.16.6.Тара для кранов, изготавливаемых для нужд народногохозяйства, должна выполняться по ГОСТ 2991-85, а для кранов, предназначенных наэкспорт - по
ГОСТ24634-81 и в соответствии сусловиями договора между предприятием, и внешнеэкономической организацией.

(Новая редакция. Изм. № 1).

2.16.7. В тару для упаковкидеталей, сборочных единиц и эксплуатационнойдокументации вкладываются мешочки с силикагелем марки КСМ по ГОСТ 3956,влажность которого должна быть не более 2%, и в количестве, предусмотренномнормативно-технической документацией на краны.

2.16.8. Детали и сборочныеединицы, упаковываемые в тару, должны быть закреплены от смещений притранспортировании.

В каждый ящик должен бытьвложен упаковочный лист, в котором указывается:

наименованиепредприятия-изготовителя;

обозначение изделия;

количество изделий;

дата упаковки, фамилияупаковщика.

3.ПРИЕМКА

3.1. Для проверкисоответствия требованиям настоящего стандарта предприятие-изготовитель проводитприемо-сдаточные и периодические испытания.

3.2. Приемо-сдаточнымиспытаниям подвергается каждый кран. При приемо-сдаточных испытаниях проверяютсборочные единицы металлоконструкций, электрооборудование и механизмы насоответствие требованиям разд. 1 и пп. 2.1-2.5, 2.6.1-2.6.7, 2.7-2.10, 2.11.1, 2.11.2, 2.13.2-2.13.12.

3.3.Приемо-сдаточные испытания кранов, изготовляемых в тропическом исполнении,должны проводиться с учетом требований ГОСТ15151, а для кранов, изготовляемых на экспорт, также по программе,согласованной предприятием-изготовителем с внешнеэкономической организацией.

3.4. Периодическимиспытаниям подвергают до 2% годового выпуска кранов, но не менее одного кранакаждой грузоподъемности один раз в два года по программе, согласованной иутвержденной в соответствии с ГОСТ15.001;

Допускается проводитьиспытания у потребителя кранов.

3.5. При периодическихиспытаниях должны проводиться:

контрольная сборка крана;

техническоеосвидетельствование в объеме, предусмотренном с Правилами устройства ибезопасной эксплуатации грузоподъемных кранов»;

обкатка кранов без нагрузки;

испытание кранов поднагрузкой по программе и методике периодических испытаний.

При этом проверяют состояниеметаллоконструкций и сварных соединений, основные параметры и размеры, скоростиподъема и передвижения крана и тали, энергопотребление, значения показателейнадежности, уровни шума и вибрации и другие требования безопасности,установленные настоящим стандартом.

4.МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

4.1. Основные параметры иразмеры (пп. 1.4-1.6, 2.1, 2.2, 2.4,2.5, 2.6.4, 2.8.1, 2.13.8, 2.13.11, 2.13.12), атакже допустимые отклонения (пп. 2.8.3-2.8.5, 2.13.18) проверяют универсальными и специальнымисредствами измерений.

4.2. Массу кранов (п. 1.4) проверяют взвешиванием отдельных элементов кранас погрешностью измерения ±2%.

4.3. Соответствие материалов(п. 2.7) требованиям действующих стандартов проверяютпо сертификатам на них.

4.4. Контроль швов сварныхсоединений (п. 2.9.1) проверяют внешним осмотром,измерением, радиографическим просвечиванием стыковых швов по ГОСТ7512 и механическим испытаниям по ГОСТ 3242 и ГОСТ 6996.

4.5. Качество металлическихповерхностей (п. 2.10) проверяют внешним осмотром исравнением с эталоном по ГОСТ 9.402.

4.6. Качество монтажа электрооборудования(п. 2.11) контролируют внешним осмотром и проверяютна соответствие электрическим схемам.

4.7. Измерениешума, вибрационных характеристик, уровней освещенности (пп. 2.13.11, 2.13.13-2.13.17) проводят в соответствии с требованиямиСанитарных правил по устройству и оборудованию кабин управления мостовых икозловых кранов, утвержденных Минздравом СССР. Требования к измерениюпараметров шума и вибрации - по ГОСТ 12.1.050 и ГОСТ 12.1.012-90.Условия проведения испытаний устанавливают в нормативно-техническойдокументации.

(Измененная редакция.Изм. № 2).

4.8. Показатели надежности (п. 2.12.1) проверяют по данным, полученным в условияхэксплуатации по методике, утвержденной в установленном порядке.

Методыконтроля и оценки показателей надежности по отраслевой нормативно-техническойдокументации.

(Измененная редакция. Изм. №2).

4.9. Проверку требований пп.2.3, 2.6.1-2.6.3, 2.6.5, 2.13.2-2.13.7, 2.13.9, 2.13.10 проводятвнешним осмотром.

5.ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

5.1. Транспортированиедеталей и сборочных единиц кранов допускается любым видом транспорта всоответствии с правилами, действующими на транспорте данных видов.

5.2. Условия транспортирования -группа (7) Ж1 по ГОСТ15150.

5.3. Условия хранения - группа(6) ОЖ2 по ГОСТ15150. Условия хранения комплектующих изделий и оборудования, упакованногов транспортные ящики или кабины крановщика - по группе хранения 2 (С) ГОСТ15150.

Срок действия защиты крановдо переконсервации:

в помещении - не более 24мес.;

на открытых площадках - неболее 12 мес.

6.ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Предприятие-изготовительгарантирует соответствие кранов требованиям настоящего стандарта при соблюденииусловий эксплуатации, транспортирования, хранения и монтажа, установленных стандартом.

Гарантийный срокэксплуатации - 18 мес со дня ввода в эксплуатацию для кранов, изготавливаемыхдля нужд народного хозяйства, для кранов, изготавливаемых на экспорт,-18 мес содня ввода в эксплуатацию, но не более 24 мес с момента проследования их черезГосударственную границу СССР.

ПРИЛОЖЕНИЕ
Справочное

Размеры Н и Н₁, без учета промежуточныхэлементов (проставок)
для кранов, управляемых с пола

Грузоподъемность, т	Пролет, м	Н	Н₁
Грузоподъемность, т	Пролет, м	не более
1	4,5	780	430
	7,5	780
	10,5	760
2	4,5	780	720
	7,5	840
	10,5	600
3,2	4,5	840	880
	7,5	860
	10,5	930
5	4,5	860	1120
	7,5	860
	10,5	900

(введено дополнительно. Изм. № 1).

ИНФОРМАЦИОННЫЕДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого,энергетического и транспортного машиностроения СССР

ИСПОЛНИТЕЛИ

А. С. Липатов. Г. А. Воронцов, Н. М. Колпаков, В. И.Гридасов, А. С. Дзехцер, Б. И. Левченко, Т. М. Косолапова

2. УТВЕРЖДЕН И ВВЕДЕН ВДЕЙСТВИЕПостановлением Государственного комитета СССР по стандартам от 28.03.89 № 757

3. Срок проверки-1994 г., периодичность-5 лет

4. Взамен ГОСТ 22045-82

5. ССЫЛОЧНЫЕНОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9.014-78	2.16.1
ГОСТ 9.032-74	2.10.2, 2.10.4
ГОСТ 9.074-77	2.10.3
ГОСТ 9.306-85	2.10.5
ГОСТ 9.401-79	2.10.3
ГОСТ 9.402-80	2.10.1. 4.5
ГОСТ 12.1.030-81	2.13.17
ГОСТ 12.1.042-84	4.7
ГОСТ 12.1.050-86	4.7
ГОСТ 12.2.003-74	2.13.1
ГОСТ 12.2.058-81	2.13.5
ГОСТ 12.2.065-81	2.13.1
ГОСТ 12.2.066-81	2.13.1
ГОСТ 12.2.067-81	2.13.1
ГОСТ 12.2.070-81	2.9.1
ГОСТ 12.4.026-76	2.13.5
ГОСТ 12.4.040-78	2.13.7
ГОСТ 27.502-81	4.8
ГОСТ 27.503-81	4.8
ГОСТ 2591-88	1.4
ГОСТ 3242-79	1.6
ГОСТ 3325-85	2.8.2
ГОСТ 3956-76	2.16.7
ГОСТ 6368-82	1.6
ГОСТ 6996-66	4.4
ГОСТ 7512-82	4.4
ГОСТ 10354-82	2.16.5
ГОСТ 12970-67	2.15.1
ГОСТ 14192-77	2.15.2
ГОСТ 14254-80	2.11.2, 2.11.4
ГОСТ 15150-69	Вводная часть, 5.2, 5.3
ГОСТ 15151-69	1.3, 2.7.2. 3.3
ГОСТ 22584-88	2.16.3
ГОСТ 24634-81	2.16.6
ГОСТ 25546-82	Вводная часть
ГОСТ 27584-88	2.13.1
