Настоящий стандарт распространяется на шестигранные крепежные установочные стойки с резьбовыми отверстиями, предназначенные для монтажа радиоэлектронной аппаратуры, и устанавливает их конструкцию и размеры.
| Обозначение: | ГОСТ 20865-81* |
| Название рус.: | Стойки установочные крепежные шестигранные с резьбовыми отверстиями. Конструкция и размеры |
| Статус: | действующий |
| Заменяет собой: | ГОСТ 20865-75 |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.07.1982 |
| Утвержден: | Госстандарт СССР (15.04.1981) |
| Опубликован: | Стандартинформ № 2005 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
| СТОЙКИ УСТАНОВОЧНЫЕ КРЕПЕЖНЫЕ ШЕСТИГРАННЫЕ С РЕЗЬБОВЫМИ ОТВЕРСТИЯМИ Конструкция и размеры | ГОСТ 20865-81 |
| Adjusting fixturing hexahedral supports with threaded holes. Design and dimensions | Взамен ГОСТ 20865-75 |
ПостановлениемГосударственного комитета СССР по стандартам от 15 апреля
01.07.82
Ограничение срока действияснято Постановлением Госстандарта от 10.09.92 № 1166
1. Настоящий стандартраспространяется на шестигранные крепежные установочные стойки с резьбовымиотверстиями, предназначенные для монтажа радиоэлектронной аппаратуры, иустанавливает их конструкцию и размеры.

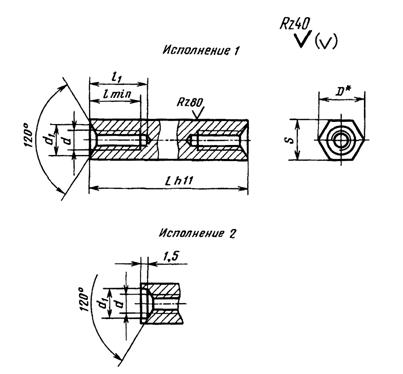

2. Конструкция и размерыкрепежных установочных стоек должны соответствовать указанным на чертеже и втабл. 1, 2.
* Размер для справок.
Таблица 1
мм
| Номинальный диаметр резьбы, d | 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | |
| Шаг резьбы, Р | 0,40 | 0,45 | 0,50 | 0,70 | 0,80 | 1,00 | 1,25 | 1,50 | |
| Размер под ключ, S | Номинальный | 4,0 | 5,0 | 5,5 | 7,0 | 8,0 | 10,0 | 13,0 | 17,0 |
| Пред. откл. | -0,08 | -0,10 | -0,12 | ||||||
| D, не менее | 4,4 | 5,5 | 6,0 | 7,7 | 8,8 | 11,0 | 14,3 | 18,9 | |
| d1 | 2,2 | 2,7 | 3,2 | 4,3 | 5,3 | 6,4 | 8,4 | 10,5 | |
| l | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | 9,0 | 12,0 | 15,0 | |
| l1 | 6,0 | 7,0 | 9,0 | 10,0 | 12,0 | 13,0 | 16,0 | 20,0 | |
Таблица 2
| L, мм | Масса 1000 шт., кг, стальных стоек и применяемость при номинальном диаметре резьбы d, мм | ||||||||||||||
| 2 | 2,5 | 3 | 4 | 5 | 6 | 8 | 10 | ||||||||
| 6 | 0,35 |
| 0,86 |
| 0,93 |
| 1,40 |
|
|
|
|
|
|
|
|
| 7 | 0,43 |
| 1,00 |
| 1,08 |
| 1,65 |
|
|
|
|
|
|
|
|
| 8 | 0,50 |
| 1,10 |
| 1,21 |
| 1,87 |
|
|
|
|
|
|
|
|
| 9 | 0,58 |
| 1,22 |
| 1,26 |
| 2,12 |
|
|
|
|
|
|
|
|
| 10 | 0,75 |
| 1,31 |
| 1,50 |
| 2,34 |
|
|
|
|
|
|
|
|
| 11 | 0,83 |
| 1,45 |
| 1,66 |
| 2,55 |
|
|
|
|
|
|
|
|
| 12 | 0,91 |
| 1,58 |
| 1,81 |
| 2,81 |
|
|
|
|
|
|
|
|
| 13 | 0,98 |
| 1,71 |
| 1,96 |
| 3,04 |
|
|
|
|
|
|
|
|
| 14 | 1,06 |
| 1,84 |
| 2,11 |
| 3,28 |
|
|
|
|
|
|
|
|
| 15 | 1,14 |
| 1,93 |
| 2,26 |
| 3,51 |
|
|
|
|
|
|
|
|
| 16 | 1,31 |
| 2,10 |
| 2,41 |
| 3274 |
|
|
|
|
|
|
|
|
| 17 | 1,41 |
| 2,24 |
| 2,56 |
| 3,98 |
|
|
|
|
|
|
|
|
| 18 | 1,51 |
| 2,38 |
| 2,71 |
| 4,21 |
|
|
|
|
|
|
|
|
| 19 | 1,61 |
| 2,69 |
| 2,86 |
| 4,45 |
|
|
|
|
|
|
|
|
| 20 | 1,71 |
| 2,86 |
| 3,01 |
| 4,68 |
|
|
|
|
|
|
|
|
| 22 | 1,91 |
| 3,20 |
| 3,64 |
| 5,15 |
|
|
|
|
|
|
|
|
| 24 | 2,10 |
| 3,54 |
| 4,04 |
| 5,62 |
|
|
|
|
|
|
|
|
| 26 | 2,31 |
| 3,89 |
| 4,47 |
| 6,08 |
|
|
|
|
|
|
|
|
| 28 | 2,51 |
| 4,22 |
| 4,88 |
| 6,55 |
|
|
|
|
|
|
|
|
| 30 | 2,71 |
| 4,56 |
| 5,29 |
| 7,01 |
| 8,75 |
|
|
|
|
|
|
| 32 |
|
| 4,90 |
| 5,70 |
| 8,28 |
| 9,62 |
|
|
|
|
|
|
| 34 |
|
| 5,24 |
| 6,11 |
| 8,95 |
| 10,49 |
|
|
|
|
|
|
| 36 |
|
| 5,58 |
| 6,53 |
| 9,61 |
| 11,36 |
|
|
|
|
|
|
| 38 |
|
| 5,92 |
| 6,94 |
| 10,28 |
| 12,23 |
|
|
|
|
|
|
| 40 |
|
| 6,26 |
| 7,35 |
| 10,94 |
| 13,10 |
| 18,80 |
|
|
|
|
| 42 |
|
|
|
| 7,76 |
| 11,60 |
| 13,96 |
| 20,04 |
|
|
|
|
| 45 |
|
|
|
| 8,38 |
| 12,61 |
| 15,27 |
| 22,20 |
|
|
|
|
| 48 |
|
|
|
| 8,99 |
| 13,61 |
| 16,59 |
| 23,76 |
|
|
|
|
| 50 |
|
|
|
| 9,41 |
| 14,27 |
| 17,45 |
| 25,00 |
|
|
|
|
| 53 |
|
|
|
| 10,02 |
| 14,68 |
| 18,76 |
| 27,76 |
|
|
|
|
| 55 |
|
|
|
| 10,44 |
| 15,94 |
| 19,62 |
| 29,00 |
|
|
|
|
| 58 |
|
|
|
| 11,05 |
| 16,94 |
| 20,94 |
| 31,16 |
|
|
|
|
| 60 |
|
|
|
| 11,47 |
| 17,60 |
| 21,80 |
| 32,40 |
|
|
|
|
| 65 |
|
|
|
| 12,42 |
| 19,27 |
| 23,97 |
| 35,80 |
|
|
|
|
| 70 |
|
|
|
|
|
| 20,93 |
| 26,15 |
| 39,20 |
| 61,50 |
| 101,50 |
| 75 |
|
|
|
|
|
| 22,60 |
| 28,32 |
| 42,60 |
| 67,25 |
| 111,50 |
| 80 |
|
|
|
|
|
| 24,26 |
| 30,50 |
| 46,00 |
| 73,00 |
| 121,50 |
| 85 |
|
|
|
|
|
| 25,93 |
| 32,67 |
| 49,40 |
| 78,75 |
| 131,50 |
| 90 |
|
|
|
|
|
| 27,59 |
| 34,85 |
| 52,80 |
| 84,50 |
| 141,50 |
| 95 |
|
|
|
|
|
| 29,26 |
| 38,02 |
| 56,20 |
| 90,25 |
| 151,50 |
| 100 |
|
|
|
|
|
| 30,92 |
| 39,20 |
| 59,60 |
| 96,00 |
| 161,50 |
| 110 |
|
|
|
|
|
| 34,25 |
| 43,55 |
| 66,40 |
| 107,50 |
| 181,50 |
| 120 |
|
|
|
|
|
|
|
| 47,90 |
| 73,20 |
| 119,00 |
| 201,50 |
| 130 |
|
|
|
|
|
|
|
| 52,25 |
| 80,00 |
| 130,50 |
| 220,50 |
| 140 |
|
|
|
|
|
|
|
|
|
| 86,80 |
| 142,00 |
| 250,50 |
| 150 |
|
|
|
|
|
|
|
|
|
|
|
| 153,50 |
| 260,50 |
Примечания:
1. Стойки, для которых значение массы расположенонад ломаной линией, следует изготавливать со сквозным отверстием (L = l1).
2. Знак ограничения применяемости по типоразмерампроставляют в графе рядом со значением массы.
3. Для определения массы стоек из других материаловзначения масс, указанные в таблице, следует умножать на коэффициент: 0,356 -для алюминиевого сплава, 1,08 - для латуни.
Пример условногообозначения стойки исполнения 1 повышенной степени точности с диаметром резьбы d =
Стойка М3×20-56.026 ГОСТ 20865-81
То же, нормальной степениточности:
Стойка НМ3×20-56.026 ГОСТ 20865-81
То же, исполнения 2нормальной степени точности:
Стойка 2Н М3×20-56.026 ГОСТ 20865-81
То же, повышенной степениточности:
Стойка 2М3×20-56.026 ГОСТ 20865-81
Примечание. Исполнение 1 и повышеннуюстепень точности в обозначении не указывают.
3. Марка материала и видпокрытия стоек должны соответствовать указанным в табл. 3.
Таблица 3
| Марка материала | Применяемость | Класс прочности или условное обозначение группы по ГОСТ 1759.0-87, ГОСТ 1759.1-82, ГОСТ 1759.2-82, ГОСТ 1759.3-83, ГОСТ 1759.4-87, ГОСТ 1759.5-87 | Покрытие | Обозначение материала и покрытия | |||
| Вид | Шаг резьбы Р, мм | Обозначение | |||||
| по ГОСТ 9.306-85 | условное | ||||||
| Сталь 35 Сталь 45 ГОСТ 1050-88 |
| 5.6 | Цинковое с хроматированием | До 0,45 | Ц3-6.хр | 01 | 56.013 |
| 0,5-0,75 | Ц6-9.хр | 56.016 | |||||
| 0,8 и более | Ц9.хр | 56.019 | |||||
| Кадмиевое с хроматированием | До 0,45 | Кд3-6.хр | 02 | 56.023 | |||
| 0,5-0,75 | Кд6-9.хр | 56.026 | |||||
| 0,8 и более | Кд9-хр | 56.029 | |||||
| Сталь 35 Сталь 45 ГОСТ 1050-88 | 5.6 | Кадмиевое с оксидированием и фосфатированием | До 0,45 | Кд3-6. Хим. Окс. фос. | 02.05 | 56.023.05 | |
| 0,5-0,75 | Кд6-9. Хим. Окс. фос. | 56.026.05 | |||||
| 0,8 и более | Кд9. Хим. Окс. фос. | 56.029.05 | |||||
| Сталь А12 ГОСТ 1414-75 Сталь 10, 20 ГОСТ 1050-88 | 5.8 | Цинковое с хроматированием | До 0,45 | Ц3-6.хр | 01 | 58.013 | |
| 0,5-0,75 | Ц6-9.хр | 58.016 | |||||
| 0,8 и более | Ц9.хр | 58.019 | |||||
| Кадмиевое с хроматированием | До 0,45 | Кд3-6.хр | 02 | 58.023 | |||
| 0,5-0,75 | Кд6-9.хр | 58.026 | |||||
| 0,8 и более | Кд9.хр | 58.029 | |||||
| Кадмиевое с оксидированием и фосфатированием | До 0,45 | Кд3-6 Хим. Окс. фос. | 02.05 | 58.023.05 | |||
| 0,5-0,75 | Кд6-9. Хим. Окс. фос. | 58.026.05 | |||||
| 0,8 и более | Кд9 Хим. Окс. фос. | 58.029.05 | |||||
| Латунь ЛС59-1, Л63 ГОСТ 15527-2004 | 32 | Пассивное | 0,4 и более | Хим. Пас | 11 | 32.11 | |
| Сплав Д1, Д16 ГОСТ 4784-97 | 35 | Окисное | 0,4 и более | Ан. Окс. | 05 | 35.05 | |
(Измененная редакция, Изм. № 1).
4. Технические требования - по ГОСТ 20868-81.
