ГОСТ 20527-82
МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ
ФИТИНГИ УГЛОВЫЕ
КРУПНОТОННАЖНЫХ КОНТЕЙНЕРОВ
КОНСТРУКЦИЯ ИРАЗМЕРЫ
ИПК ИЗДАТЕЛЬСТВОСТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ
ПостановлениемГосударственного комитета СССР по стандартам от 31 марта 1982 г. № 1365 датавведения установлена
01.01.83
Ограничение срока действия снято по протоколу№ 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации(ИУС 2-93)
1. Настоящий стандарт распространяется на угловые фитингикрупнотоннажных контейнеров (далее - фитинги).
Стандарт нераспространяется на фитинги авиационных контейнеров.
Фитинги,являющиеся несущими элементами конструкции крупнотоннажных контейнеров, должныобеспечивать надежную и безопасную перевозку, погрузку, выгрузку и перегрузкуконтейнеров, крепление их на транспортных средствах, а также соединениеконтейнеров между собой при штабелировании.
Настоящийстандарт устанавливает конструктивные исполнения, основные размеры итехнические требования для изготовления и приемки фитингов.
Стандартполностью соответствует международным стандартам ИСО1161-84, СТ СЭВ 3343-81.
Фитинги должныотвечать действующим правилам Регистра по контейнерам.
(Измененнаяредакция, Изм. № 1).
2. В зависимости от места расположения установлены следующиеисполнения фитингов: верхний правый, верхний левый, нижний правый, нижний левый(правые и левые фитинги определяются при размещении наблюдателя лицом противлюбой торцевой стенки контейнера).
Расположениефитингов на контейнере должно соответствовать приложению 1.
3. Примерусловного обозначения верхнегоправого углового фитинга крупнотоннажного контейнера:
Фитинг ВП ГОСТ20527-82
То же, нижнеголевого фитинга:
Фитинг НЛ ГОСТ20527-82
4. Климатическое исполнение фитингов - У, категория 1 по
ГОСТ 15150-69
для эксплуатации в диапазоне предельных температур 223 К -343 К (минус 50 °С - плюс 70 °С).
5. Конструкция и размеры фитингов должны соответствоватьуказанным на черт. 1, 2 и рабочим чертежам, утвержденным в установленном порядке.Допускается изготовлять фитинги с габаритными размерами 180´162´120 мм. Левые фитинги являются зеркальным отражениемправых, размеры их идентичны.
Допускаетсяизготавливать фитинги открытыми со сторон, прилегающих к контейнеру (черт. 1 и 2).

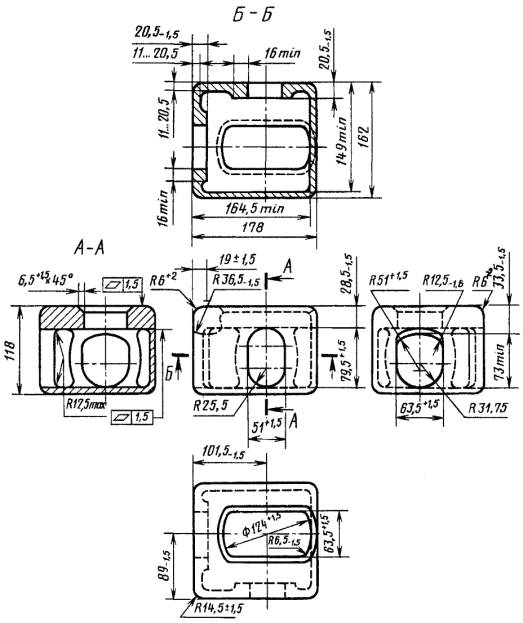

Фитинг верхнийправый

Черт. 1
Примечание. Предельные отклонения габаритныхразмеров - по ГОСТ26645-85.

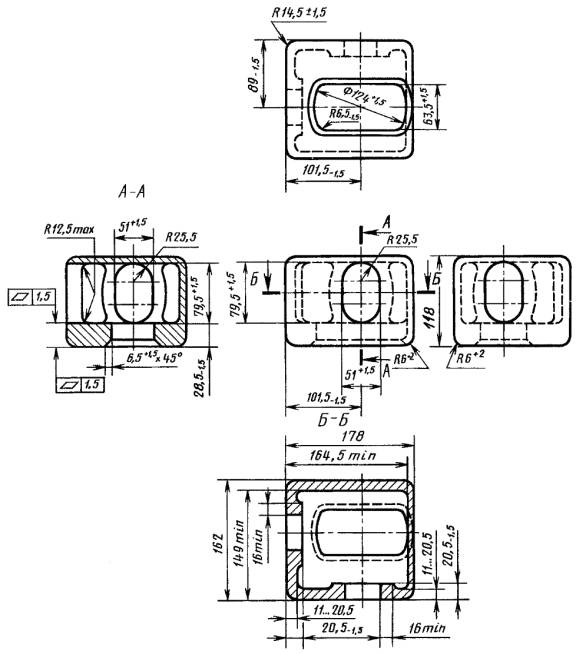

Фитинг нижнийправый

Черт. 2
Примечание. Предельные отклонения габаритных размеров - по ГОСТ26645-85.
(Измененнаяредакция, Изм. № 1).
6. Наружные и внутренние радиусы закруглений, не указанныена черт. 1 и 2, должны быть 3-1,5 мм. Допускается вместозакруглений выполнять фаски 2+1´45°.
7. Допускается на черт. 1 и 2 вместо радиуса6+2 мм выполнять фаску 4+2´ 45° и вместо фаски 6,5+1´45° выполнять фаску (6,5 ± 1,5)´45°.
8. Соединение двух наружных закруглений фитингов радиусами 6и 14,5 мм следует осуществлять плавным переходом дуги одного радиуса в дугудругого радиуса, а при выполнении фасок обеспечивать плавное скругление отфасок 4+2´45° к радиусу 14,5 мм с минимальным снятием металла.
9. Поверхности фитингов, привариваемые к элементамконструкции контейнера (угловым стойкам, продольным и поперечным балкам),должны быть подготовлены под сварку по соответствующей нормативно-техническойдокументации. Остальные наружные и все внутренние поверхности фитингов, а такжеповерхности их отверстий должны быть пригодными для безопасного выполненияподъемно-транспортных и крепежных операций.
Горизонтальнаяопорная поверхность на внутренней стороне верхней стенки верхнего фитингадолжна быть площадью не менее 800 мм2. Образцы поворотных замковданы в приложении 2.
10. Фитинги должны изготовляться из стали марки 20 ГЛ схимическим составом по
ГОСТ 977-88
, при этом:
- массовая доляуглерода в стали должна быть не более 0,23 %, марганца - не более 1,5 %, серы ифосфора - не более 0,04 % (каждого элемента);
- значенияпоказателей механических свойств стали после окончательной термическойобработки фитингов должны быть не менее:
280 МПа - предел текучести;
441 МПа - предел прочности;
490 кДж/м2 - ударная вязкость при 20 °С;
294 кДж/м2 - ударная вязкость при минус 40 °С.
(Измененнаяредакция, Изм. № 1).
11. Отливки фитингов следует подвергать термической обработкепо
ГОСТ 977-88
.
12. Фитинги следует испытывать на прочность на стендах,обеспечивающих создание условий и сил, возникающих при эксплуатацииконтейнеров, согласно таблице.
Условия возникновения сил, действующих на фитинги | Направления действия сил на фитинги | Значения сил, действующих на фитинг, кН |
верхний | нижний |
Штабелирование контейнеров | Вертикально вниз без эксцентриситета (опора плоская) | - | 810 |
Вертикально вниз при эксцентриситете в поперечном направлении 25,4 мм и в продольном 38 мм | 680 |
Подъем контейнеров | Вертикально вверх | 150 | - |
Вверх под углом 30° к горизонтали | - | 300 |
Транспортирование контейнеров на железнодорожных платформах | Продольно через отверстие на нижнюю стенку | - | 380 |
Транспортирование контейнеров на палубе судна | Вертикально вниз (черт. 3) | 300 |
Горизонтально (черт. 3) | 150 |
Несовпадение нижнего отверстия нижнего фитинга контейнера с фиксирующим элементом (черт. 4) | Вертикально вверх | - | 150 |

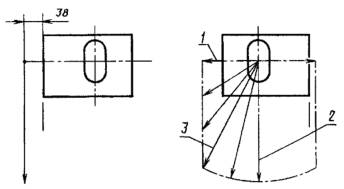

Схема действиясил на фитинг при транспортировании контейнеров, закрепленных на палубе судна

1 - горизонтальная составляющая 150кН; 2 - вертикальная составляющая 300 кН; 3 - предельные силы в зоне ихприложения
Черт. 3
Фитинг нижний (видснизу)

Черт. 4
Примечание к черт. 4.Заштрихована поверхность приложения силы.
12.1. Схемы действия сил на контейнеры - по
ГОСТ 20259-80
.
12.2. Схема действия сил на фитинг при транспортированииконтейнеров, закрепленных на палубе судна, указана на черт. 3. Силу прилагаютпоочередно к торцевым и боковым стенкам фитинга, параллельно их наружнымповерхностям на расстоянии не более 38 мм.
12.3. Значения сил, действующих на фитинги при штабелировании,даны применительно к шестиярусному штабелированию контейнеров с максимальноймассой брутто одного контейнера 30480 кг. При штабелировании более чем в шестьярусов значения сил должны быть рассчитаны по формулам:
,
,
где Fн, Fв - значения сил,действующих на нижний и верхний фитинги при испытании, Н;
М - масса бруттоконтейнера, кг;
g = 9,81 м/с2 - ускорениесвободного падения;
n - число ярусов контейнеров приштабелировании.
13. Виды и характер допускаемых остаточных деформаций идефектов после испытания фитингов на прочность - по технической документации,утвержденной в установленном порядке.
14. Фитинги предъявляют к приемке партиями, состоящими изотливок одной или нескольких плавок, выполненных на одной шихте по одинаковойтехнологии, прошедшие термообработку по одному режиму. Общее число фитингов впартии должно быть не более 800, в том числе каждого исполнения не более 200.
Для проверкисоответствия фитингов требованиям настоящего стандарта предприятие-изготовительдолжно проводить приемочный контроль:
- внешнего видана соответствие требованиям пп. 5 - 9 - сплошной;
- размеров насоответствие требованиям пп. 5 - 7 - по рабочим чертежам, утвержденным вустановленном порядке, и п. 9 посоответствующей нормативно-технической документации;
- химическогосостава и механических свойств стали на соответствие требованиям п. 10;
- качества отливок- неразрушающим дефектоскопическим контролем по технической документациипредприятия-изготовителя, утвержденной в установленном порядке, - в объеме 2 %фитингов от партии, но не менее чем на трех фитингах каждой плавки;
- прочности насоответствие требованиям пп. 12, 12.1 - 12.3, 13 исоответствия массы фитинга технической документации предприятия-изготовителя -в объеме 1,5 % от партии фитингов каждого исполнения.
15. Каждый фитинг должен иметь маркировку. Маркировка должнасодержать:
- товарный знакили условный номер предприятия-изготовителя;
- номер плавки;
- две последниецифры года изготовления;
- условныймонтажный номер.
Маркировкуразмещают так, чтобы она четко была видна после установки фитингов наконтейнере.
Способ и местонанесения маркировки, размер шрифта должны быть указаны в рабочих чертежахпредприятия-изготовителя.
Обязательное

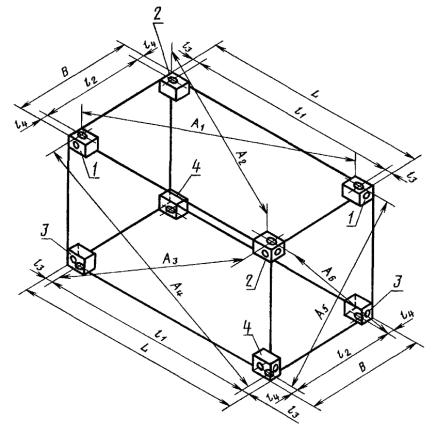

1 - фитинг верхний правый (ВП); 2 -фитинг верхний левый (ВЛ); 3 - фитинг нижний правый (НП); 4 - фитинг нижнийлевый (НЛ)
В миллиметрах
L | В | l1* | l2* | l3 | l4 | К1 | К2 |
не более |
12192-10 | 2438-5 | 11985 | 2259 | 101,5-1,5 | 89,0-1,5 | 19 | 10 |
9125-10 | 8918 | 16 |
6058-6 | 5853 | 13 |
2991-5 | 2787 | 10 |
* Размеры для справок.
Примечания:
1. К1 = |А1 - А2|или К1 = |А3 - А4|.
2. К2 = |А5 - А6|.
Справочное

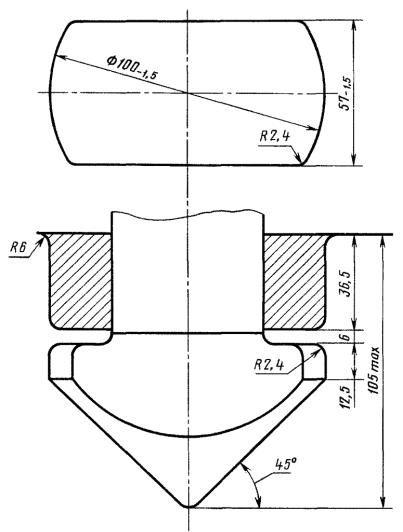

С параллельными боковымисторонами

Черт. 1
С конусообразнымибоковыми сторонами

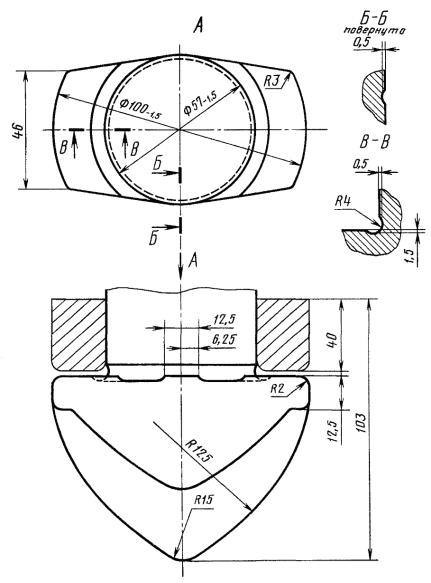

Черт. 2
