Стандарт распространяется на забивные железобетонные сваи квадратного сечения без поперечного армирования ствола с напрягаемой арматурой, располагаемой в центре сечения сваи.
| Обозначение: | ГОСТ 19804.4-78* |
| Название рус.: | Сваи забивные железобетонные квадратного сечения без поперечного армирования ствола. Конструкция и размеры |
| Статус: | действующий |
| Дата актуализации текста: | 01.10.2008 |
| Дата добавления в базу: | 01.02.2009 |
| Дата введения в действие: | 01.01.1979 |
| Разработан: | Фундаментпроект |
| Утвержден: | Госстрой СССР (30.12.1977) |
| Опубликован: | Издательство стандартов № 1995<br>Издательство стандартов № 1983 |
ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР
СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ
КВАДРАТНОГО СЕЧЕНИЯ БЕЗ ПОПЕРЕЧНОГО АРМИРОВАНИЯ
СТВОЛА
КОНСТРУКЦИЯИ РАЗМЕРЫ
ГОСТ19804.4-78
ГОСУДАРСТВЕННЫЙКОМИТЕТ СССР ПО ДЕЛАМ СТРОИТЕЛЬСТВА
Москва
ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР
| СВАИ ЗАБИВНЫЕ ЖЕЛЕЗОБЕТОННЫЕ КВАДРАТНОГО Конструкция и размеры Reinforced concrete driven piles of square cross-section, | ГОСТ |
ПостановлениемГосударственного комитета Совета Министров СССР по делам строительства от 30декабря 1977 г. № 231 срок введения установлен
с 01.01.79
Несоблюдениестандарта преследуется по закону
Настоящийстандарт распространяется на забивные железобетонные сваи квадратного сечениябез поперечного армирования ствола с напрягаемой арматурой, располагаемой вцентре сечения сваи.
Сваи,предусмотренные настоящим стандартом, рассчитаны на изгиб по прочности иобразованию трещин от усилий, возникающих при подъеме на копер за одну точку,расположенную от торца на расстоянии, равном 0,294 длины призматической частисваи. Коэффициент динамичности к собственной массе принят равным 1,5, при этомкоэффициент перегрузки к собственной массе не вводится.
Припроектировании свайных фундаментов сваи должны быть также проверены напрочность и образование трещин на нагрузки, возникающие при строительстве и эксплуатацииздания или сооружения.
При проверкесваи на прочность и образование трещин при внецентренном сжатии отэксплуатационных нагрузок допускается пользоваться графиками 1-8, приведенными в приложении 3.
(Измененнаяредакция, Изм. № 1).
1.1. Формасвай должна соответствовать указанной на черт. 1, марка свай, основные размеры, объем бетона и справочная масса -указанным в таблице.
(Измененная редакция, Изм. № 1).
1.2. Сваидлиной до 7 м включительно допускается изготовлять без штырей, при этомстроповка свай при подъеме на копер должна осуществляться у верхней подъемнойпетли.
1.3. Центртяжести продольной напрягаемой арматуры должен быть расположен в центре тяжестипоперечного сечения свай.
1.4.Допускается изготовлять сваи с технологическим уклоном двух противоположныхсторон поперечного сечения, не превышающим 1:20, без изменения площадипоперечного сечения.
Пример формысваи с технологическим уклоном 1:20 приведен в приложении 2.

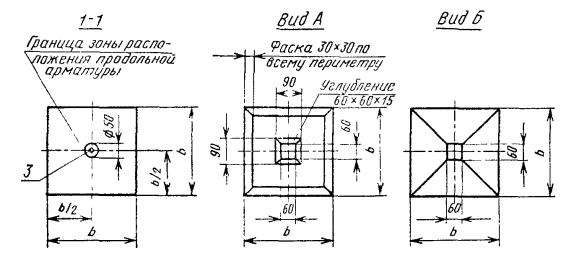

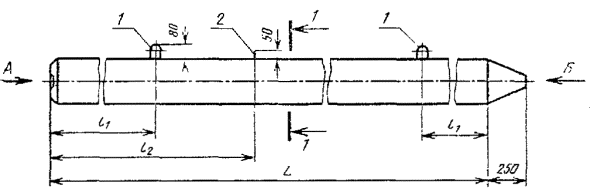

Сваи квадратного сечения без поперечногоармирования ствола
1 - подъемные петли; 2 - штырь для фиксации местастроповки; 3 - продольная арматура.
Черт. 1
| Геометрические размеры, мм | Объем бетона, м3 | Справочная масса сваи, т | ||||
| L | 11 | L2 | b | |||
| СЦ5-25; СЦпр5-25; СЦко-25 | 5000 | 1000 | - | 250 | 0,32 | 0,80 |
| CЦ6-25; CЦпp6-25; СЦк6-25 | 6000 | 1200 | - | 250 | 0,38 | 0,95 |
| CЦ3-30; СЦпр3-30; СЦк3-30 | 3000 | 600 | - | 300 | 0,28 | 0,70 |
| СЦ4-30; СЦпр4-30; СЦк4-30 | 4000 | 800 | - | 300 | 0,37 | 0,93 |
| СЦ5-30; СЦпр5-30; СЦк5-30 | 5000 | 1000 | - | 300 | 0,46 | 1,15 |
| СЦ6-30; СЦпр6-30; СЦк6-30 | 6000 | 1200 | - | 300 | 0,55 | 1,38 |
| СЦ7-30; СЦпр7-30; СЦк7-30 | 7000 | 1400 | 2100 | 300 | 0,64 | 1,60 |
| СЦ8-30; СЦпр8-30; СЦк8-30 | 8000 | 1600 | 2400 | 300 | 0,73 | 1,83 |
| СЦ9-30; СЦпр9-30; СЦк9-30 | 9000 | 1800 | 2600 | 300 | 0,82 | 2,05 |
| СЦ11-30; СЦпр11-30; СЦк11-30 | 11000 | 300 | 3200 | 300 | 1,00 | 2.50 |
Примечания:
1. Обозначение марок сваи - по ГОСТ 19804.0-78.
2. Буквы в марке сваи означают:
СЦ - сваи со стержневой арматурой;
СЦпр - сваи с проволочной арматурой;
СЦк - сваи с арматурой из канатов.
2.1. Сваидолжны изготовляться в соответствии с требованиями настоящего стандарта и ГОСТ19804.0-78.
2.2. Назначение,область применения, общие технические требования, допускаемые отклонения отпроектных размеров, методы испытаний, маркировка, транспортирование и хранениесвай должны соответствовать указанным в ГОСТ 19804.0-78.
2.3. Сваидолжны изготовляться из тяжелого бетона марки по прочности на сжатие не ниже300 кгс/см2.
2.4. Отпускная прочность бетона свай в моментотгрузки их с предприятия-изготовителя должна быть не ниже 100% проектной.
2.5. Вкачестве продольной напрягаемой арматуры следует применять:
а)горячекатаную арматурную сталь классов A-IV и A-V по ГОСТ5781-82;
б)высокопрочную арматурную проволоку класса Вр- II по ГОСТ7348-81;
в) арматурныеканаты класса К-7 по ГОСТ 13840-68.. Допускается также применять термически упрочненную арматурную сталь классовАт -IV и Aт-V по ГОСТ 10884-81.
2.6. Схемыармирования со спецификациями и выборкой арматуры для каждой сваи,предусмотренной настоящим стандартом, приведены в приложении 1.
2.7.Натяжение арматуры классов Вр-IIи К-7 следует осуществлять механическим способом, натяжение арматуры классовA-IV, A-V, Aт-IV и Aт-V - электротермическим или механическим способом.
2.8.Предельная величина предварительного напряжения арматуры s0принята:
а) при механическом способе натяжения s0= 0,95 RаII.
s0= 0,95 RаII -для стержневой арматуры,
s0= 0,76 RаII - для проволочной арматуры и канатов,
б) приэлектротермическом способе натяжения
s0= RаII –300 -
- для стержневой арматуры,
где: RаII - расчетное сопротивление арматуры растяжениюдля предельных состояний второй группы;
l - длина натягиваемого стержня.
(Измененная редакция,Изм. № 1).
2.9.Прочность бетона в момент отпуска натяжения арматуры (передаточная прочность)должна быть не ниже 200 кгс/см2.
2.10. Послеотпуска натяжения арматура должна быть срезана заподлицо с бетоном острия и вуглублении торца сваи.
2.11. Усилиенатяжения арматуры для каждой марки свай указано в табл. 1 приложения 1.
2.12. Диаметрпродольной арматуры должен соответствовать приведенному в табл. 1приложения 1.
2.13.Расстояние между осями проволок должно быть не менее 15 мм. Максимальноерасстояние от центра тяжести поперечного сечения сваи до оси наиболее удаленнойпроволоки не должно превышать 25 мм.
Расстояниемежду осями канатов должно быть не менее диаметра каната, но не более 50 мм.
2.14. Головасваи должна быть усилена сетками из проволоки класса B-I или Вр-Iдиаметром 5 мм по ГОСТ6727-80.
Сеткиустанавливаются попарно, количество сеток определяется в зависимости от длинысваи в соответствии с табл. 2 приложения 1.
(Измененнаяредакция, Изм. № 1).
2.15. Остриесваи должно быть усилено спиралью из проволоки класса B-I диаметром 5 мм по ГОСТ6727-80.
2.16. Петлидля подъема свай, штыри и спираль в острие сваи должны быть привязаны кпродольной арматуре сваи вязальной проволокой.
2.17. Дляпетель следует применять горячекатаную арматурную сталь класса A-I марок ВСт3сп2 и ВСт3пс2.
В случаетранспортирования свай при температуре – 40°С и ниже не допускается применятьсталь марки ВСт3пс2.
3.1. Всоответствии с ГОСТ 19804.0-78 сваи должны быть испытаны на образование трещинпутем укладки их на две опоры согласно черт. 2.

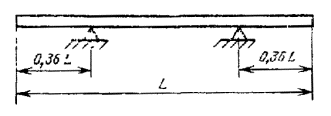

Схема испытаний свай
Черт.2
3.2. После укладки свайна две опоры производят тщательный осмотр ее верхней грани над опорами. Сваюсчитают выдержавшей испытание, если на ее гранях не появятся трещины.
Приармировании свай должны выполняться следующие требования
1. Схемаармирования забивных железобетонных свай без поперечного армирования стволадолжна соответствовать приведенной на чертеже настоящего приложения Количествосеток в голове сваи показано условно. Опалубочные размеры свай приведены втаблице настоящего стандарта.
2.Спецификация арматурных изделий на сваи должна соответствовать приведенной и табл. 1настоящего приложения.
3. Выборка стали на сваи при различных вариантахпродольного армирования приведена в табл. 2 настоящего приложения.
4. Чертежи арматурныхизделий, ведомость стержней на каждый элемент арматурных изделий и выборкастали приведены в табл. 3 и 4настоящего приложения.
1.-4. (Именная редакция, Изм. № l).
Таблица1
Спецификацияарматурных изделий на сваи
| Длина продольной арматуры, мм | Варианты классов продольной арматуры | Арматура головы сваи | Арматура острия (1 шт.) | Петли | Штырь | ||||||||||||||
| A-IV (Ат - lV) | A-V (Ат-V) | Bp-II | К-7 | ||||||||||||||||
| L | b | Количество, диаметр, мм | Усилие натяжения, тс | Количество, диаметр, мм | Усилие натяжения, тс | Количество, диаметр, мм | Усилие натяжения, те | Количество, диаметр, мм | Усилие натяжения, те | Марка | Количество | ||||||||
| Механический способ | Электоротермический способ | Механический способ | Электротермический способ | Одной проволоки | Всех | Одного каната | всех | ||||||||||||
| 5000 | 250 | 5250 | 1Æ10 | 4,5 | 4,0 | 1Æ10 | 6,0 | 5,5 | 2Æ5 | 2,4 | 4,7 | 1Æ9 | 6,8 | - | С25 | 6 | Сц | Пц1 | - |
| 6000 | 250 | 6250 | 1Æ12 | 6,5 | 5,8 | 1Æ12 | 8,6 | 8,1 | 3Æ5 | 2,4 | 7,2 | 1Æ9 | 6,8 | - | С25 | 6 | Сц | Пц1 | - |
| 3000 | 300 | 3250 | 1Æ10 | 4,5 | 3,7 | 1Æ10 | 6,0 | 5,2 | 2Æ5 | 2,4 | 4,7 | 1Æ6 | 3,2 | - | С30 | 4 | Сц | Пц2 | - |
| 4000 | 300 | 4250 | 1Æ10 | 4,5 | 3,8 | 1Æ10 | 6,0 | 5,4 | 2Æ5 | 2,4 | 4,7 | 1Æ9 | 6,8 | - | С30 | 4 | Сц | Пц2 | - |
| 5000 | 300 | 5550 | 1Æ12 | 6,5 | 5,7 | 1Æ10 | 6,0 | 5,5 | 3Æ5 | 2,4 | 7,2 | 1Æ9 | 6,8 | - | С30 | 6 | Сц | Пц2 | - |
| 6000 | 300 | 6250 | 1Æ14 | 8,8 | 7,9 | 1Æ12 | 8,6 | 8,1 | 4Æ5 | 2,4 | 9,2 | 1Æ12 | 11,8 | - | С30 | 6 | Сц | Пц2 | - |
| 7000 | 300 | 7250 | 1Æ16 | 11,5 | 10,5 | 1Æ12 | 8,6 | 8,2 | 6Æ5 | 2,4 | 14,3 | 1Æ12 | 11,8 | - | С30 | 6 | Сц | Пц3 | Шц |
| 8000 | 300 | 8250 | 1Æ16 | 11,5 | 10,6 | 1Æ14 | 11,7 | 11,2 | 6Æ5 | 2,4 | 14,3 | 1Æ12 | 11,8 | - | С30 | 6 | Сц | Пц3 | Шц |
| 9000 | 300 | 9250 | 1Æ18 | 14,5 | 13,5 | 1Æ16 | 15,3 | 14,7 | 8Æ5 | 2,4 | 19,1 | 1Æ15 | 17,7 | - | С30 | 6 | Сц | Пц3 | Шц |
Таблица2
Выборкастали на одну сваю, кг
| Варианты продольной арматуры | Класс А-1 | Класс В–I, диаметр 5 мм, масса, кг | Всего стали | ||||||||||||||
| Класс А-IV (Ат-IV) | Класс A-V (Ат-V) | Класс Вр –II, диаметр 5 мм, масса, кг. | Класс К-7 | Диаметр 10 мм, масса, кг | Диаметр, мм | Масса, кг | Итого | При варианте продольной арматуры классов | |||||||||
| L | b | Диаметр, мм | Масса, кг | Диаметр, мм | Масса, кг | Диаметр, мм | Масса, кг | А – IV (Ат –IV) | А – V (Ат –V) | Вр - II | К -7 | ||||||
| 5000 | 250 | 10 | 3,2 | 10 | 3,2 | 1,6 | 9 | 2,1 | 1,0 | - |
| 1,0 | 4,0 | 8,2 | 8,2 | 6,6 | 7,1 |
| 6000 | 250 | 12 | 5,6 | 12 | 5,6 | 2,9 | 9 | 2,5 | 1,0 | - | - | 1,0 | 4,0 | 10,6 | 10,6 | 7,9 | 7,5 |
| 3000 | 300 | 10 | 2,0 | 10 | 2,0 | 1,0 | 6 | 0,6 | 1,0 | - | - | 1,0 | 3,6 | 6,6 | 6,6 | 5,6 | 5,2 |
| 4000 | 300 | 10 | 2,6 | 10 | 2,6 | 1,3 | 9 | 1,7 | 1,0 | - | - | 1,0 | 3,6 | 7,2 | 7,2 | 5,9 | 6,3 |
| 5000 | 300 | 12 | 4,7 | 10 | 3,2 | 2,4 | 9 | 2,1 | 1,0 | - | -- | 1,0 | 5,2 | 10,9 | 9,4 | 8,6 | 8,3 |
| 6000 | 300 | 14 | 7,6 | 12 | 5,5 | 3,9 | 12 | 4,4 | 1,0 | - | - | 1,0 | 5,2 | 13,8 | 11,8 | 10,2 | 10,6 |
| 7000 | 300 | 16 | 11,4 | 12 | 6,4 | 6,7 | 12 | 5,1 | 0,2 | 1,2 | 1,6 | 1,8 | 5,2 | 18,4 | 13,4 | 13,7 | 12,1 |
| 8000 | 300 | 16 | 13,0 | 14 | 10,0 | 7,6 | 12 | 5,8 | 0,2 | 1,2 | 1,6 | 1,8 | 5,2 | 19,6 | 18,0 | 14,2 | 12,4 |
| 9000 | 300 | 18 | 18,5 | 16 | 14,6 | 11,4 | 15 | 10,,3 | 0,2 | 1,2 | 1,6 | 1,8 | 5,2 | 25,1 | 21,2 | 18,0 | 16,9 |
Таблица 3
Ведомостьстержней на один элемент изделия
| Позиция | Эскиз или сечение | Диаметр мм, класс стали | Длина, мм | Количество | |
| С25 | 1 |
| 5BI | 235 | 8 |
| 2 | 5BI | 370 | 6 | ||
| С30 | 3 | 5BI | 285 | 8 | |
| 4 | 5BI | 450 | 6 | ||
| Пц1 Пц2 Пц3 | - - - |
| 10AI 10AI 12AI | 805 845 847 | 1 1 1 |
| Шц |
|
| 10AI | 370 | 1 |
| Сц |
|
| 5BI | 2360 | 0,4 |
Выборкастали на один элемент, кг
| Марка элемента | Арматурная сталь | Всего | |||||
| Класс A-I по ГОСТ 5781-82 | Класс В - I по ГОСТ 6727-80 | ||||||
| Диаметр, мм | Итого | Диаметр, мм | Итого | ||||
| 10AI | 12AI | HAI | 5BI | ||||
| С25 | - | - | - | - | 0,6 | 0,4 | 0,6 |
| С30 | - | - | - | - | 0,8 | 0,5 | 0,8 |
| Пц1 | 0,5 | - | - | 0,5 | - | - | 0,5 |
| Пц2 | 0,5 | - | - | 0,5 | - | - | 0,5 |
| Пц3 | - | 0,8 | - | 0,8 | - | - | 0,8 |
| Шц | 0,2 | - | - | 0,2 | - | - | 0,2 |
| Сц | - | - | - | - | 0,4 | 0,4 | 0,4 |
Приизготовлении свай с технологическим уклоном двух противоположных стороннеобходимо выполнить следующие требования.
1. Формазабивных железобетонных свай без поперечного армирования ствола стехнологическим уклоном двух противоположных сторон, равном 1:20, должнасоответствовать чертежу настоящего приложения.
2. Схемаармирования сваи должна быть принята в соответствии с приложением 1.

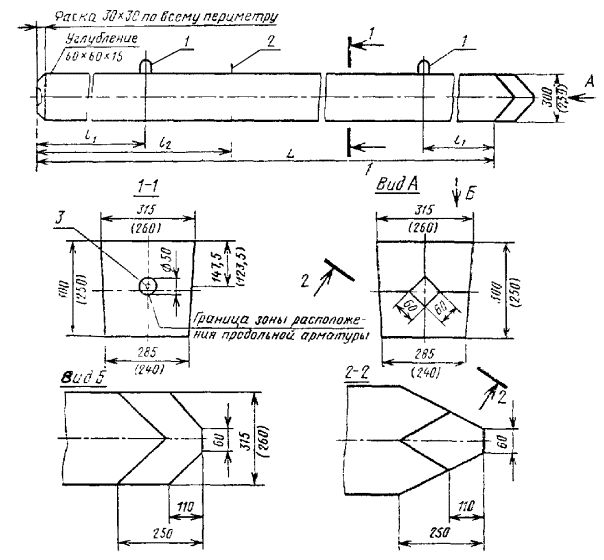

Сваи квадратного сечения без поперечного армированияствола с технологическим уклоном двух противоположных сторон
1 - подъемные петли; 2 - штырь для фиксации места строповки; 3 - продольная арматура.
Примечание. РазмерыL, l1,l2приведены в таблице настоящего стандарта.

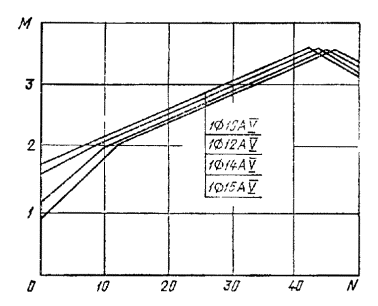

1.Принцип построения графиков
1.1. Графикидля проверки свай, приведенных в настоящем стандарте, на прочность наобразование трещин при внецентренном сжатии от эксплуатационных нагрузок М, N приведены на черт 1-8настоящего приложения.
(Измененная редакция, Изм. № 1).
1.2.Предполагается, что сваи по всей длине находятся в грунте и коэффициентпродольного изгиба сваи равен единице.
2. Порядок пользованияграфиками
2.1. Послевыбора длины сваи (по геологическим условиям) устанавливается продольное армированиесваи по табл.1 приложения 1.
2.2. Еслиточка с координатами М и N лежит ниже прямой, соответствующейпринятому армированию сваи, то выбранная свая удовлетворяет расчету попрочности и образованию трещин на эксплуатационные нагрузки М и N.если точка лежит выше -не удовлетворяет.
2.3. Награфиках приняты обозначения: N -нормальная сила, тс, М - изгибающий момент относительно оси свай, тс. м,передаваемые на сваи при эксплуатации здания и сооружения.
(Введен дополнительно, Изм. № 1).

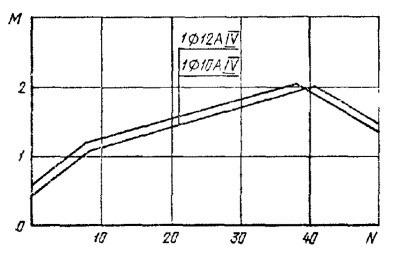

Сваи сечением 25´25 см
Черт. 1
Сваисечением 30´30см
Черт. 2

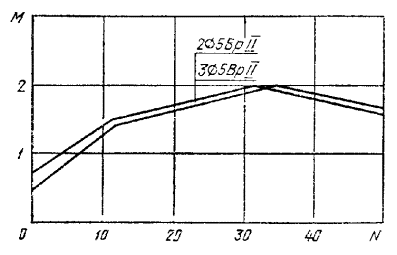

Сваи сечением 25´25 см
Черт. 3

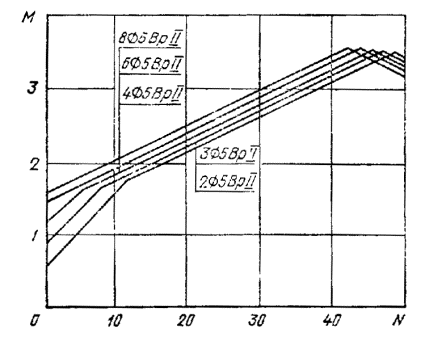

Сваи сечением 30´30 см
Черт. 4

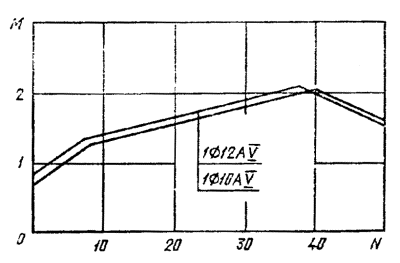

Сваи сечением 25´25см
Черт. 5
Сваи сечением 30´30 см
Черт. 6

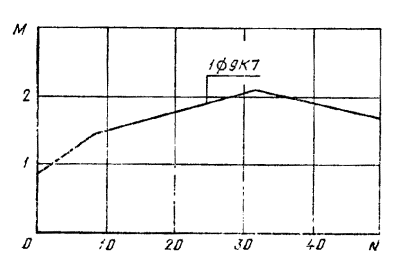

Сваи сечением 25´25 см
Черт. 7

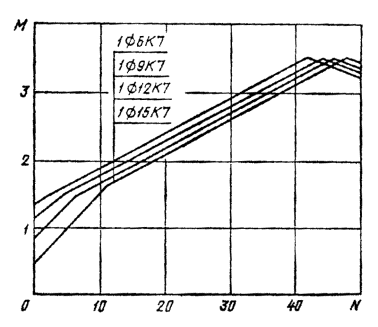

Сваи сечением 30´30 см
Черт. 8
