ТРАНСПОРТНЫЕ ПАКЕТЫ
И БЛОК-ПАКЕТЫ ПИЛОПРОДУКЦИИ

Пакетирование, маркировка,
транспортирование и хранение



ГОСТ 19041-85
(СТ СЭВ 2373-80)



Москва

ИПК ИЗДАТЕЛЬСТВОСТАНДАРТОВ

1996



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Дата введения 01.01.87



Настоящийстандарт распространяется на транспортные пакеты и блок-пакеты пилопродукции издревесины хвойных и лиственных пород, изготовляемые для нужд народногохозяйства и для экспорта, и устанавливает требования к их пакетированию,маркировке, транспортированию и хранению.

Стандарт нераспространяется на пакеты из обапола, из деталей деревянной тары, изавиационных пиломатериалов и заготовок.

Определениетерминов, применяемых в стандарте, приведено в приложении 1.

1. ПАКЕТИРОВАНИЕ

1.1. Форма и размеры пакета иблок-пакета

1.1.1. Пакет иблок-пакет пилопродукции должны быть прямоугольного поперечного сечения и иметьодин или оба выровненных торца (черт. 1-3).

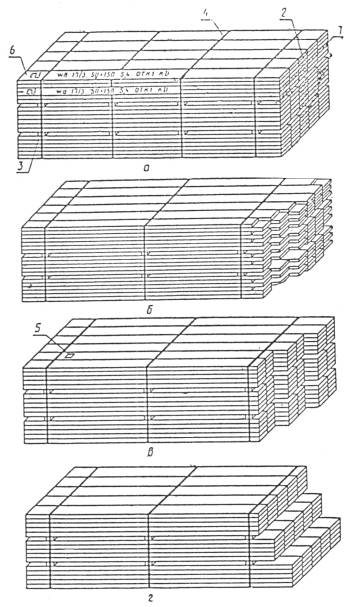

1 - ряд; 2- стопа; 3 - прокладка; 4 - обвязка; 5 - ярлык; 6 -маркировка

Черт. 1

Допускаетсяприменение пакета с уступчатой формой одного торца (черт. 1 в, г).

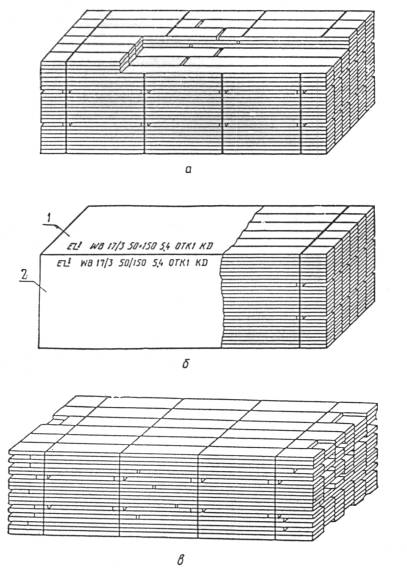

1 -маркировка; 2 - обертка

Черт. 2

Прижелезнодорожных перевозках пилопродукции для заполнения верхней суженной частижелезнодорожного габарита погрузки допускается применять пакеты трапециевидногосечения.

Приформировании блок-пакета в нижний ряд укладывают длинные пакеты, укладываниекоротких пакетов производится только в верхних рядах (черт. 3).

(Измененнаяредакция, Изм. № 3).

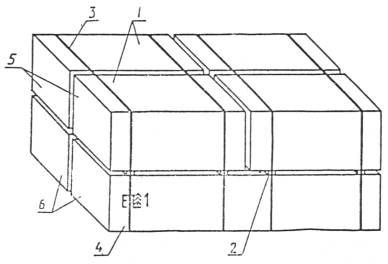

1 - пакеты; 2- прокладка; 3 - обвязка; 4 - маркировка; 5 - верхний рядпакетов; 6 - нижний ряд пакетов

Черт. 3

1.1.2. Размерыпоперечного сечения пакетов и блок-пакетов - по ГОСТ 16369-88.

1.1.3. Длинапакета и блок-пакета определяется максимальной длиной пиломатериалов, изкоторых они формируются.

1.2. Состав пакета и блок-пакета

1.2.1. В пакетдолжна быть уложена пилопродукция одного сорта, одной ширины и толщины.

Примечание. Пиломатериалы, относящиеся к группе бессортных, считают заодин сорт.

Породныйсостав укладываемой в пакет пилопродукции должен соответствовать требованиямстандартов на эту пилопродукцию.

С согласияпотребителя допускается укладывание в пакет пилопродукции разных сортов и ширинпри условии сохранения одинаковой ширины всех рядов в пакете.

1.2.2.В пакет укладывают пилопродукцию не более четырех смежных длин.

Допускается укладыватьв пакет пилопродукцию со стыкованием по длине. При этом в крайние стопы идва-три нижних ряда пакета укладывают пилопродукцию максимальной длины безстыкования. При формировании пакета со стыкованием по длине из тонкихпиломатериалов в один - два нижних ряда укладывают пиломатериалы толщиной 32 мми более. В средней части крайних стоп, кроме двух-трех верхних и нижних рядов,допускается через ряд укладывать пиломатериалы и заготовки со стыкованием подлине (черт. 2а, в). При формированиипакета пиломатериалов, вырабатываемых по ГОСТ 26002-83 и ГОСТ 9302-83, стыкование по длине не допускается.

Припакетировании пиломатериалов для экспорта в пакеты должны укладыватьсяпиломатериалы одной длины. По согласованию с внешнеторговым объединениемдопускается укладывание в пакет пиломатериалы двух или трех смежных длин.

(Измененнаяредакция, Изм. № 3).

1.2.3.Блок-пакет должен состоять из пакетов одинаковой ширины и высоты, принадлежащихк одной отгрузочной партии.

1.2.4. Припакетировании пилопродукции толщиной 32 мм и более в пакетах высотой 850 мм иболее должно быть два ряда прокладок, укладываемых через ¹/₃высоты, в пакетах высотой менее 850 мм - один ряд прокладок, укладываемых через1/2 высоты; при пакетировании пилопродукции толщиной менее 32 мм -соответственно три ряда прокладок через ¹/₄ высоты и дваряда прокладок через ¹/₃ высоты.

Толщинапрокладок должна быть 10-25 мм, а ширина - не менее 40 мм. В одном ряду должныбыть прокладки одной толщины.

Припакетировании пилопродукции допускается применять в качестве прокладокпилопродукцию, из которой формируется пакет, если толщина и длина ее непревышают размеров стандартных прокладок.

1.2.5.Количество прокладок в ряду по длине пакета должно быть:

для пакетовдлиной до 3, 75 м - 2 шт.;

для пакетовдлиной от 3,9 до 5,5 м - 3 шт.;

для пакетовдлиной от 5,7 и более - 4 шт.

1.2.6. Крайниепрокладки размещают от торцов пакета на расстоянии 0,3-0,5 м - в пакетах длинойдо 4,0 м включ.; 0,5-0,9 м - в пакетах длиной более 4,0; средние -приблизительно на одинаковом расстоянии друг от друга и от крайних. Приукладывании в пакет пилопродукции нескольких длин в соответствии с п. 1.2.2 крайние прокладки размещают нарасстоянии не более 0,3 м от торца пилопродукции наименьшей длины.

Шпалыукладывают в пакет без прокладок.

(Измененнаяредакция, Изм. № 3).

1.2.7. Пакетыв блок-пакете разделяют прокладками толщиной от 50 до 75 мм и шириной не менее75 мм.

Количествопрокладок по длине блок-пакета должно быть таким же, как и в пакетах. Есливерхний ряд блок-пакета сформирован из коротких пакетов, то каждый пакет долженопираться не менее, чем на две прокладки.

1.2.8. Концыпрокладок не должны выступать за боковые поверхности пакетов и блок-пакетов.

Древесинапрокладок не должна иметь мягкой гнили, а для экспортных материалов также корыи червоточины.

Влажностьдревесины прокладок не должны быть выше влажности пакетируемой пилопродукции.

1.3. Средства пакетирования

1.3.1. Дляформирования пакета пилопродукции применяют многооборотные средствапакетирования (стропы) по ГОСТ 14110-80и (или) одноразовые средства пакетирования (обвязки).

Притранспортировании пакетов (блок-пакетов) пилопродукции в смешанномжелезнодорожно-водном сообщении должны применяться стропы по ГОСТ 14110-80.

Допускаетсяприменение одноразовых средств пакетирования.

(Измененнаяредакция, Изм. № 2).

1.3.2.Количество строп на пакете должно быть равно двум.

1.3.3. Обвязкидолжны быть изготовлены из стальной холоднокатаной низкоуглеродистойнагартованной ленты нормальной точности изготовления по ГОСТ 3560-73, шириной 20 мм и толщиной 0,5 мм свременным сопротивлением разрыву не менее 600 Н/мм² или стальнойпроволоки по ГОСТ 3282-74 диаметром4 мм с временным сопротивлением разрыву не менее 300 Н/мм².

Количествообвязок на пакете должно быть равно количеству вертикальных рядов прокладок.

Обвязки должныбыть расположены на пакете в местах размещения прокладок или рядом с ними нарасстоянии, не превышающем ширины последних.

В зависимостиот вида соединения концов ленты устанавливаются два типа обвязок: с пломбовым ис беспломбовым соединениями.

Соединениеконцов проволочной обвязки производится путем скручивания ее концов.

Усилиенатяжения обвязки должно быть не менее 2000 Н.

Концы разовыхобвязок из стальной ленты и ее заменителей должны быть прижаты к пакету и иметьдлину не долее 100 мм.

(Измененнаяредакция, Изм. № 3).

1.3.4. Приформировании пакетов пилопродукции допускается применять брусково-проволочнуюобвязку. Обвязка состоит из двух деревянных брусков (верхнего и нижнего)сечением 50´50мм, длина которых на 100 мм больше ширины пакета, и из двух боковых проволочныхстяжек из проволоки по ГОСТ 3282-74диаметром 4 мм в две нити. Пакеты длиной 4-6,5 м скрепляют тремя обвязками,более короткие - двумя. Две крайние обвязки устанавливают на расстоянии 0,3-0,9м от концов пакета, а третья - посередине пакета.

1.3.5. Обвязкииз стальной проволоки и брусково-проволочные обвязки не применяются приформировании транспортных пакетов пилопродукции для экспорта.

1.3.6.Допускается применение других обвязочных материалов, по прочностисоответствующих указанным.

1.3.7.Контроль на соответствие обвязок требованиям настоящего стандарта предприятие-поставщикпиломатериалов должен осуществлять во время приемо-сдаточных испытаний пакетовупакованной пилопродукции. При этом испытаниям подвергают 5% обвязок от общегоих количества, но не менее 6.

1.3.8.Проверка на соответствие усилия ее натяжения требованию настоящего стандартапроизводится прибором ИН-400 или по величине прогиба при оттягивании с усилием100 Н в середине боковой ветви. Величина прогиба должна быть не более 10 мм надлине 1 м.

1.3.9.Пакетирование пилопродукции, предназначенной для районов Крайнего Севера итруднодоступных районов - по ГОСТ15846-79.

1.3.10. Приотгрузке сухой пилопродукции (с влажностью не более 22%) пакет обертываетсяводонепроницаемой бумагой (черт. 2б)или в пакете прокладывается водонепроницаемая бумага или пленка под верхний рядпилопродукции).

2. МАРКИРОВКА

2.1. Пакетпилопродукции должен иметь ярлык размером 80´120 мм, на которомсредствами, обепечивающими сохранность маркировки, наносят следующие реквизиты:

наименованиегрузополучателя;

наименованиепункта назначения;

наименованиепредприятия-изготовителя или его товарный знак;

наименованиепилопродукции с указанием сорта (группы качества), породы древесины, размеровпоперечного сечения, мм;

количествопилопродукции в пакете или блок-пакете, м³;

обозначениестандарта на пилопродукцию.

Для шпалдополнительно указывают их тип без указания размера поперечного сечения.

Ярлык должен бытьизготовлен из древесно-волокнистой плиты, бумаги или фанеры, вложен впрозрачный водонепроницаемый конверт и крепиться проволокой или шпагатом кпакету в наиболее удобных, хорошо просматриваемых местах. Пример заполненияярлыка дан в обязательном приложении2.

(Измененнаяредакция, Изм. № 1, 3).

2.2.Маркировка пакета обрезной пилопродукции для экспорта должна наносится наверхнюю и боковую поверхности пакета с правой стороны от выравненного торца нарасстоянии 75-100 мм от верхнего правого ребра и торца (см. черт. 1а и 2б).

Маркировкунаносят несмываемой краской в одну строку, высота букв и цифр 100 мм.Расстояние между маркировочными знаками (наборами букв, цифр, символов) должнобыть не менее 100 мм. По согласованию с потребителем высота букв и цифрдопускается 45 мм. Допускаемое отклонение по высоте маркировочных знаков +5 мм.

Маркировкапакета необрезной пилопродукции, предназначенной для экспорта, должнананоситься на ярлык или на верхних ряд пакета на расстоянии 75-100 мм отправого бокового ребра.

Маркировкапакета должна содержать следующие реквизиты:

товарный знакВ/О "Экспортлес" (черт. 4);

номер партии(коносамента);

номер пакета;

сечениепиломатериалов, мм;

длину пакета,м;

штамптехнического контроля;

штамп КD (сведение о камернойсушке).

(Измененнаяредакция, Изм. № 1).

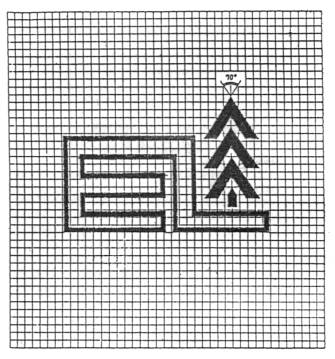

Товарный знак В/О "Экспортлес"

Черт4.

2.3. Маркировкаблок-пакета обрезной пилопродукции должна наноситься на боковую поверхностьнижнего пакета на уровне 2/3 высоты пакета и на расстоянии 150 мм от торца.

Высота букв ицифр - 100 мм.

Маркировкаблок-пакета необрезной пилопродукции должна наноситься на ярлык, которыйкрепится сбоку блок-пакета к его крайней обвязке.

На ярлыкедолжны быть указаны:

маркировочныйзнак изготовителя;

номерблок-пакета.

3. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

3.1.Пакетированная пилопродукция транспортируется транспортом всех видов в соответствиис правилами перевозки грузов и Техническими условиями погрузки и креплениягрузов, утвержденными МПС.

(Измененнаяредакция, Изм. № 3).

3.2. Пакеты иблок-пакеты сухой пилопродукции при погрузке, транспортировании и выгрузкедолжны быть защищены от атмосферных осадков.

3.3. Пакеты иблок-пакеты сухой пилопродукции должны храниться в закрытых складах.Допускается ее хранение на открытых складах, если пакеты и блок-пакеты защищеныводонепроницаемой бумагой или пленкой, или, в случаях, когда штабеля пакетов иблок пакетов закрыты крышами и боковыми щитами.

3.4.Формирование штабелей пакетов и блок-пакетов пилопродукции, выбор и подготовкатерритории склада должны соответствовать требованиям ГОСТ 3808.1-80 и ГОСТ 7319-80.

В закрытыхскладах высота фундамента должна быть не менее 300 мм.



ПРИЛОЖЕНИЕ 1

Справочное



ТЕРМИНЫ,ПРИМЕНЯЕМЫЕ В СТАНДАРТЕ, И ИХ ОПРЕДЕЛЕНИЯ



1.Транспортный пакет - по ГОСТ 21391-84.

2.Транспортный блок-пакет - по ГОСТ21391-84.

3. Ряд пакетапилопродукции - пилопродукция одной толщины, уложенная на пласть кромками другк другу с выравненными торцами с одной или двух сторон.

4. Стопапакета пилопродукции - пилопродукция одной толщины, а для заготовок и обрезныхпиломатериалов и одной ширины, уложенная пластью друг на друге с выравненнымиторцами с одной или двух сторон.

5. Прокладка пакетаи блок-пакета пилопродукции - элемент связи стоп в пакете и блок-пакетедеревянной планки.

6. Обвязка -по ГОСТ 21391-84.

7. Обертка -упаковочный элемент, обеспечивающий защиту пиломатериалов в пакете и блок-пакетеот вредного атмосферного воздействия и загрязнения.

8. Маркировка- по ГОСТ 17527-86.



ПРИЛОЖЕНИЕ 2

Обязательное



ПРИМЕРЗАПОЛНЕНИЯ ЯРЛЫКА

напилопродукцию, изготовленную для нужд народного хозяйства



Лидскиежелезнодорожные мастерские

Лида,Белорусской

БеломорскийЛДК

ПиломатериалыI сорта, сосна, 25´100

6,4м³

ГОСТ8486-86



ИНФОРМАЦИОННЫЕДАННЫЕ



1. РАЗРАБОТАНМинистерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленностиСССР

РАЗРАБОТЧИКИ

В.Ф. Щеглов, канд. техн. наук; Н.А. Котельникова

2. УТВЕРЖДЕН ИВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартамот 20.12.85 № 4314

3. ВВЕДЕНВПЕРВЫЕ

4.ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

5.Ограничение срока действия снято Постановлением Госстандарта от 13.03.91 № 251

6. ПЕРЕИЗДЕНИЕ с Изменениями № 1, 2, 3, утвержденными в марте 1987г., июне 1988 г., марте 1991 г. (ИУС 7-87, 10-88, 6-91)
