МАТЕРИАЛЫ ЛАКОКРАСОЧНЫЕ

МЕТОД ОПРЕДЕЛЕНИЯ ПРЕДЕЛА ПРОЧНОСТИ ПРИ
РАСТЯЖЕНИИ, ОТНОСИТЕЛЬНОГО УДЛИНЕНИЯ ПРИ
РАЗРЫВЕ И МОДУЛЯ УПРУГОСТИ

ГОСТ 18299-72

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙСТАНДАРТ СОЮЗА ССР

Срок действия с01.01.74

до 01.01.96

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на лакокрасочные материалыи устанавливает метод определения механических свойств свободной лакокрасочнойпленки:

предела прочности при растяжении;

относительного удлинения при разрыве и модуля упругости.

Прочность при растяжении - свойство пленки противостоятьмеханическому разрушению, происходящему в результате действия внешнихрастягивающих сил, направленных перпендикулярно сечению образца.

Предел прочности при растяжении - это максимальноенапряжение, которое может выдержать образец, не разрушаясь.

Относительное удлинение при разрыве характеризует изменениепервоначальной длины пленки при растяжении до момента разрыва.

Модуль упругости при растяжении характеризует степеньжесткости материала.

(Измененная редакция, Изм. № 1).

1. СУЩНОСТЬ МЕТОДА

1.1. Метод основан на растяжении испытуемого образцасвободной пленки с определенной скоростью до разрыва для определения следующихпоказателей:

а) предел прочности при растяжении в МПа - отношениеразрушающего напряжения к начальной площади поперечного сечения образца;

б) относительное удлинение при разрыве в процентах -отношение удлинения рабочей части пленки, измеренного в момент ее разрыва, кначальной длине рабочей части пленки;

в) модуль упругости в МПа - отношение напряжения ксоответствующему относительному удлинению в пределах пропорциональности.

(Измененная редакция, Изм. № 1).

2. АППАРАТУРА И МАТЕРИАЛЫ

2.1. Для испытания применяют разрывную машину, отвечающуюследующим требованиям:

шкала нагрузок должна быть от 0 до 500 Н (50 кгс) припогрешности измерения нагрузки не более 1 %;

скоростьраздвижения зажимов должна соответствовать одной из указанных в таблице;

зажимы машины должныобеспечивать надежное крепление образцов, и не вызывать разрушения испытуемойпленки в местах крепления;

должна иметь устройство для графической записи нагрузки(напряжения - деформации) с погрешностью не более 2 % и записи перемещениязажимов с погрешностью ± 3 %.

2.2. Приборы для измерения длины, ширины и толщиныиспытуемого образца с погрешностью не более 5 %. При измерении толщины пленкидавление прибора на образец не должно превышать 0,03 МПа (0,3 кгс/см²).

Лезвие бритвы или другой инструмент с хорошо заточеннойрежущей кромкой.

Раздел 2. (Измененная редакция, Изм. № 1).

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Свободные лакокрасочные пленкиполучают по ГОСТ 14243-78 .

Толщину пленки и время выдержки перед испытанием определяютв соответствии с требованиями стандартов или другой технической документации налакокрасочный материал.

3.2. Образцы для испытаний вырезают из свободнойлакокрасочной пленки, отступив от ее краев не менее чем на 10 мм.

Образцы допускается вырубать при помощи штампа, форма иразмеры которого приведены в приложении 1.

Образцы не должны содержать дефектов (пузырей, инородныхвключений, внутренних трещин и т.п.).

Если нет других указаний в нормативно-техническойдокументации на лакокрасочный материал, то рекомендуются следующие размерыобразцов: длина 50 мм, ширина 3 - 10 мм при длине рабочей части 20 мм.

Для испытания готовят не менее пяти образцов.

3.3. Толщину пленки образца вычисляют как среднееарифметическое результатов трех измерений, проводимых последовательно на разныхучастках рабочей части образца.

Допускаемые отклонения толщины образца от среднего значения- не более ± 5 %.

Для хрупких образцов (с относительным удлинением не более 4%) допускается измерять толщину пленки в местах разрушения после проведенияиспытаний.

3.4. Масштаб графической записи выбирают таким образом,чтобы суммарная ошибка при графическом определении нагрузки и удлинения непревышала 2 %.

Раздел 3. (Измененная редакция, Изм. № 1).

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Испытания проводят при 20 ± 2 °С и относительнойвлажности воздуха 65 ± 5 %.

4.2. Образец пленки закрепляют в зажимах разрывной машинытак, чтобы его продольная ось была расположена в направлении растяжения, априложенные силы действовали по всей ширине образца.

Не допускается деформация образца при закреплении его взажимах разрывной машины.

Допускается при закреплении образца в зажимах машинынаклеивать на внутреннюю поверхность зажимов шлифовальную шкурку № 3 - 5.

Рабочую часть образца разрешается отмечать метками, которыене должны изменять свойств образца и вызывать при испытании разрушения образцапо этим меткам.

4.3. Скорость движения зажимов должна быть указана внормативно-технической документации на лакокрасочный материал.

При отсутствии указаний испытание проводят при скорости 20мм/мин.

4.4. Образцы, которые в процессе испытания разрушаются запределами рабочей части или перед зажимами, в расчет не принимаются.

4.2 - 4.4. (Измененная редакция, Изм. № 1).

4.5. Величины предела прочности при растяжении, модуляупругости и относительного удлинения при разрыве, определенные при разныхскоростях деформации, несопоставимы.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Расчет производят по результатам испытания не менеепяти параллельных образцов.

5.2. Предел прочности при растяжении для каждого образца (σ_i) в МПа (Н/мм²) вычисляют по формуле

где F_pi - растягивающаянагрузка в момент разрыва, Н;

S_oi - начальная площадь поперечного сечения образца, мм².

(Измененная редакция, Изм. № 1).

5.3. Приращение длины рабочей части образца (Δl) замеряется по диаграмме «напряжение - деформация» с учетоммасштаба записи.

5.4. Относительное удлинение при разрыве каждого образца (L_i) в процентахвычисляют по формуле

где Δl_i - приращениедлины рабочей части каждого образца, мм;

l₀ - начальная длинарабочей части каждого образца, мм.

5.5. Модуль упругости вычисляют по диаграмме «напряжение -деформация» по тангенсу угла наклона к оси абсцисс касательной (Z), проведенной к начальному прямолинейному участкудиаграммы.

Модуль упругости для каждого образца (E_i)в МПа вычисляют по формуле

Диаграмма «напряжение - деформация»

5.6. За результат испытаний принимают среднее арифметическоезначение предела прочности при растяжении () и величину среднего квадратического отклонения (), вычисленные по формулам:

где N - числообразцов.

Допускаемые отклонения отдельных значений должны находитьсяв пределах

 при N = 5 и Р = 0,95;

где P -доверительная вероятность.

Относительную ошибку (ξ) в процентахвычисляют по формуле

Допускаемое значение величины (ξ)не должно превышать 10 %.

5.7. За результат испытаний принимают среднее арифметическоезначение относительного удлинения при разрыве () и величину среднего квадратического отклонения (), вычисленные по формулам

Допускаемые отклонения отдельных значений должны находитьсяв пределах

 при N = 5 и Р = 0,95.

5.8. За результат испытаний принимают среднее арифметическоезначение модуля упругости () и величину среднего квадратического отклонения (), вычисленные по формулам:

Допускаемые отклонения отдельных значений должны находитьсяв пределах

 при N = 5 и Р = 0,95.

5.4 - 5.8. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

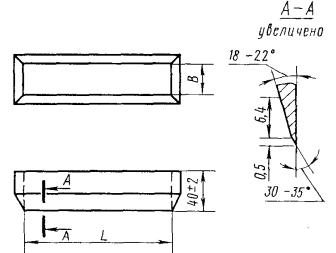

ФОРМА ИРАЗМЕРЫ ШТАМПА ДЛЯ ВЫРУБАНИЯ ОБРАЗЦОВ ИЗ СВОБОДНОЙ ЛАКОКРАСОЧНОЙ ПЛЕНКИ

В - (10 ± 0,1) мм; L - (30 ± 0,1) мм.

Режущие кромки штампа должны быть заточены, как показано начертеже, и не должны иметь повреждений.

ПРИЛОЖЕНИЕ 2 (Исключено, Изм. № 1).

ИНФОРМАЦИОННЫЕДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕНМинистерством химической промышленности

ИСПОЛНИТЕЛИ

М.А. Чупеев,канд. хим. наук, М.И. Карякина, д-р хим. наук (руководитель темы), Т.А.Прокофьева

2. УТВЕРЖДЕН ИВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов СоветаМинистров СССР от 25.12.72 № 2324

3. ВЗАМЕН ОСТ10086-39 в части М.И.35

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕДОКУМЕНТЫ

5. Срок действияпродлен до 01.01.96 Постановлением Госстандарта СССР от 24.06.88 № 2299

6. ПЕРЕИЗДАНИЕ(январь 1989 г.) с Изменением № 1, утвержденным в июне 1988 г. (ИУС 10-88)
