ГОСТ 18242-72* «Статистический приемочный контроль по альтернативному признаку. Планы контроля»

Стандарт устанавливает одноступенчатые, двухступенчатые, многоступенчатые и последовательные планы и порядок проведения статистического приемочного контроля качества продукции по альтернативному признаку для всех видов продукции производственно-технического назначения и товаров народного потребления, в том числе готовой продукции, полуфабрикатов, комплектующих изделий и материалов, поступающих на контроль в виде одиночных или последовательных партий.

Обозначение: ГОСТ 18242-72*
Название рус.: Статистический приемочный контроль по альтернативному признаку. Планы контроля
Статус: не действующий (Отменен на территории Российской Федерации. Действует ГОСТ Р 50779.71-99)
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1974
Дата окончания срока действия: 01.07.2000
Утвержден: Госстандарт СССР (22.11.1972)
Опубликован: Издательство стандартов № 1983

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАТИСТИЧЕСКИЙ ПРИЕМОЧНЫЙКОНТРОЛЬ
ПО АЛЬТЕРНАТИВНОМУ ПРИЗНАКУ.
ПЛАНЫ КОНТРОЛЯ

ГОСТ 18242-72
(СТ СЭВ 548-77, СТ СЭВ 1673-79)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР

СТАТИСТИЧЕСКИЙ ПРИЕМОЧНЫЙ КОНТРОЛЬ
ПО АЛЬТЕРНАТИВНОМУ ПРИЗНАКУ.
ПЛАНЫ
КОНТРОЛЯ

Acceptance statistical inspection
by attributes. Inspection plans

ГОСТ
18242-72*

(СТ СЭВ 548-77, СТ СЭВ 1673-791)

Постановлением Государственного комитетастандартов Совета Министров СССР от 22 ноября 1972 г. № 2106 срок введенияустановлен

с 01.01.74

Настоящий стандарт устанавливаетодноступенчатые, двухступенчатые, многоступенчатые в последовательные планы ипорядок проведения статистического приемочного контроля качества продукции поальтернативному признаку для всех видов продукции производственно-техническогоназначения и товаров народного потребления, в том числе готовой продукции,полуфабрикатов, комплектующих изделий и материалов, поступающих, на контроль ввиде одиночных или последовательных партий.

В случае контроля одиночныхпартий выбор плана контроля рекомендуется осуществлять на основе анализаоперативной характеристики плана контроля с учетом браковочного уровнядефектности.

Планы контроля, указанные встандарте, не следует применять в случаях, когда нормативными документамипредусмотрен сплошной контроль, а также в случаях, когда вероятность приемкидефектной партии должна быть значительно меньше предусмотренной настоящимстандартом.

В стандарте принята терминологияпо ГОСТ15895-77.

Стандарт соответствует СТ СЭВ548-77 и СТ СЭВ 1673-79.

1. ОБЩИЕ ПОЛОЖЕНИЯ.

1.1. Принципы выбора плана контроля.

1.1.1. Для разработки правилконтроля должны быть установлены:

контролируемые свойствапродукции;

виды дефектов;

приемочный уровень дефектности (AQL) для отдельных свойств или для групп свойств и способ егоопределения;

уровень контроля;

тип плана контроля;

объем партии;

план контроля по соответствующейтаблице планов.

1.2. Виды дефектов и дефектные изделия.

1.2.1. Различают три видадефектов: критические, значительные и малозначительные (ГОСТ15467-79).

1.2.2. В соответствии с видамидефектов различают три вида дефектных изделий:

изделие с критическим дефектом -изделие, имеющее хотя бы один критический дефект;

изделие со значительным дефектом- изделие, имеющее один или несколько значительных дефектов, но не имеющеекритических дефектов;

изделие с малозначительнымдефектом - изделие, имеющее один или несколько дефектов малозначительных поотдельности и в совокупности, но не имеющее значительных и критическихдефектов.

1.3. Приемочный уровень дефектности AQL.

1.3.1. Уровень дефектности внастоящем стандарте может быть выражен процентом дефектных единиц:

или числом дефектов на 100единиц продукции

.

1.3.2. При известном значении AQLдля параметра или группы параметров большинство проверяемых партий на основеизбранного плана выборочного контроля будет принято, если средняя долядефектности этих партий будет не больше, чем AQL.

AQL неопределяет уровень дефектности в отдельных партиях и поэтому не гарантируетвыполнение требования потребителя в каждой отдельной партии, но гарантирует ихвыполнение в среднем для последовательности партий.

1.3.3. Чтобы определить рискпотребителя при отдельных приемках на основании определенного плана выборочногоконтроля следует использовать оперативную характеристику плана или вобоснованных случаях следует вычислить предел среднего выходного уровнядефектности AQL.

1.4. Уровень контроля.

1.4.1. Принято семь уровнейконтроля (табл. 1):

I, II, III - общие;

S-1; S-2; S-3; S-4 - специальные.

Таблица1

Код объема выборки при уровне контроля

Объем партии

специальном

общем

S-1

S-2

S-3

S-4

I

II

III

2 - 8

A

A

A

A

A

A

B

9 - 15

A

A

A

A

A

B

C

16 - 25

A

A

B

B

B

C

D

26 - 50

A

B

B

C

C

D

E

51 - 90

B

B

C

C

C

E

F

91 - 150

B

B

C

D

D

F

G

151 - 280

B

C

D

E

E

G

H

281 - 500

B

C

D

E

F

H

J

501 - 1200

C

C

E

F

G

J

K

1201 - 3200

C

D

E

G

H

K

L

3201 - 10000

C

D

F

G

J

L

M

10001 - 35000

C

D

F

H

K

M

N

35001 - 150000

D

E

G

J

L

N

P

150001 - 500000

D

E

G

J

M

P

Q

500001 и выше

D

E

H

K

N

Q

R

1.4.2. Основным для примененияявляется уровень контроля II.

Уровень III применяют, еслиприменение уровня I или II является необоснованным из-за стоимости контроля илипринятие партии продукции с долей дефектных единиц больше AQL невызывает существенных потерь.

Специальные уровни S-1, S-2, S-3, S-4применяют, если необходимы малые выборки (например, в случае проведенияразрушающих испытаний), а принятие значительного риска является обоснованным.

Уровень контроля должен бытьопределен для отдельных групп изделий заинтересованными сторонами (поставщик -потребитель) или установлен в соответствующей нормативно-техническойдокументации.

1.5. Типы планов контроля.

1.5.1. Различают следующие типыпланов контроля: одноступенчатые, двухступенчатые, многоступенчатые ипоследовательные.

1.5.2. Одноступенчатые планыхарактеризуются наибольшим объемом выборки, их следует применять в следующихслучаях: стоимость контроля изделия является небольшой, продолжительностьконтроля является слишком длительной и партия не может быть задержана домомента окончания контроля.

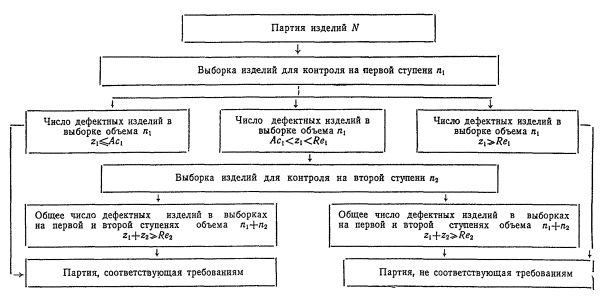

1.5.3. Двухступенчатые планыхарактеризуются промежуточным объемом выборки (меньшим, чем в одноступенчатыхпланах и большим, чем в многоступенчатых планах). Эти планы следует применять втом случае, если нельзя применять одноступенчатые планы из-за большого объемавыборки и многоступенчатые планы из-за большой продолжительности.

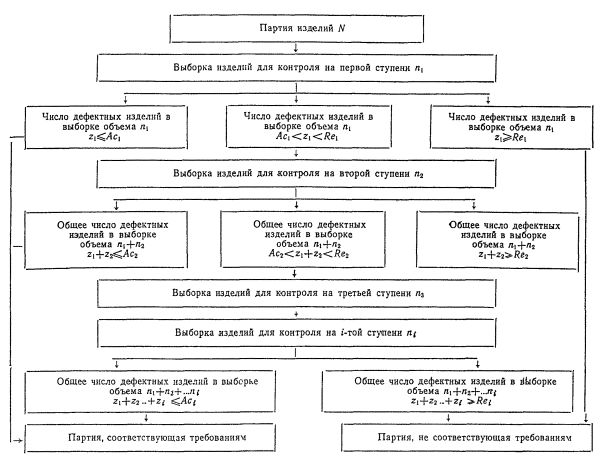

1.5.4. Многоступенчатые планыхарактеризуются наименьшим ожидаемым числом контролируемых изделий в данномплане контроля. Эти планы следует применять в случае, если время, необходимоедля отбора и контроля единиц продукции, является небольшим, а стоимостьиспытания большой.

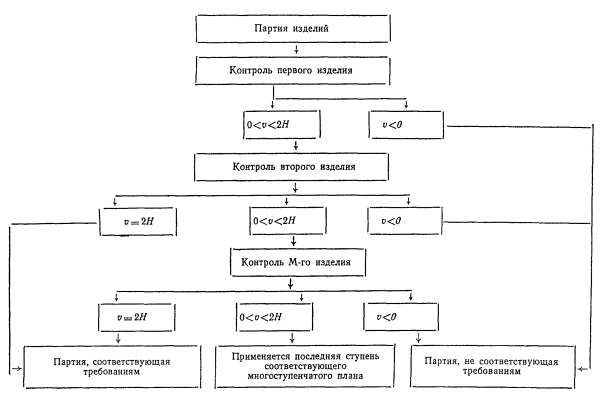

1.5.5. Планы последовательногоконтроля рекомендуется применять тогда, когда по экономическим и техническимсоображениям является необходимым контроль небольших выборок и когда многократныйслучайный отбор выборки, состоящей из одной единицы продукции, не являетсязатруднительным, а стоимость отбора небольшая.

1.6. Виды контроля.

1.6.1. Различают нормальный,усиленный и ослабленный контроль.

1.6.2. Нормальный контрольявляется основным видом контроля и применяется во всех случаях (если неоговорено применение другого вида контроля) до тех пор, пока не возникнутусловия перехода на усиленный или ослабленный контроль (черт. 1).

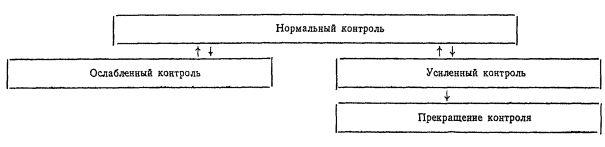

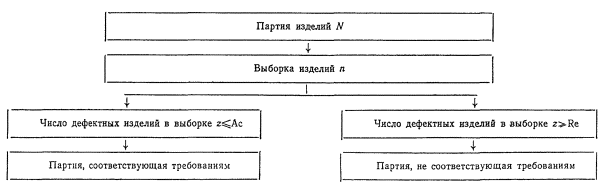

Черт. 1.

1.6.3. Переходс нормального контроля на усиленный контроль.

Если в ходе нормального контролядве из пяти последовательных партий будут забракованы, переходят на усиленныйконтроль.

Партии, возвращенные дляконтроля после их забракования при первом предъявлении, не учитывают.

Если десять очередных партий(или другое количество партий, установленное компетентным органом)контролируется по правилам усиленного контроля, следует прекратить приемку ипринять меры для улучшения качества контролируемой продукции.

1.6.4. Переходс усиленного контроля на нормальный контроль.

Если при усиленном контроле пятьочередных партий будет принято, переходят на нормальный контроль.

1.6.5. Переходыс нормального на ослабленный контроль.

С нормального контроля наослабленный контроль переходят, если выполнены следующие условия:

при нормальном контроле не менеедесяти последовательных партий были приняты;

общее число дефектных изделий,выявленных при контроле последних десяти партий, не превышает предельное числодефектных изделий (табл. 2);

технологический процесс стабилени выпуск продукции ритмичен.

1.6.6. Переход с ослабленногоконтроля на нормальный контроль.

С ослабленного контроляпереходят на нормальный контроль, если выполняется хотя бы одно из следующихусловий:

очередная партия забракована припервом предъявлении;

нет оснований ни для принятия,ни для забракования партии, в таком случае партию следует принять, но, начинаясо следующей партии, применять нормальный контроль;

изменение технологии или условийпроизводства;

нарушены стабильностьтехнологического процесса или ритмичный выпуск продукции;

другие условия требуютвозвращения нормального контроля.

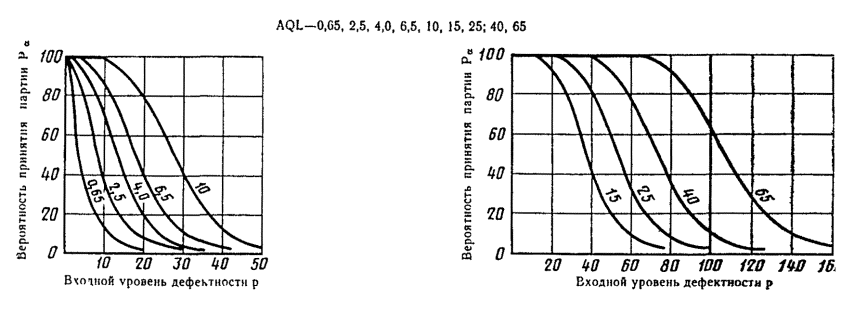

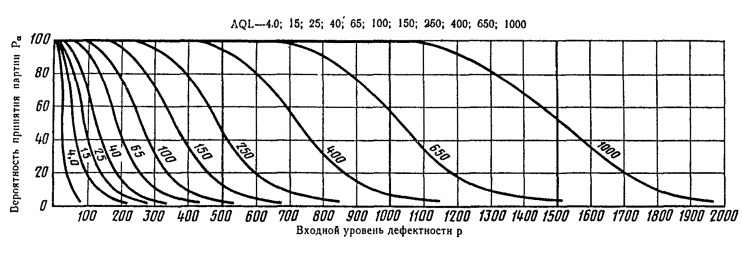

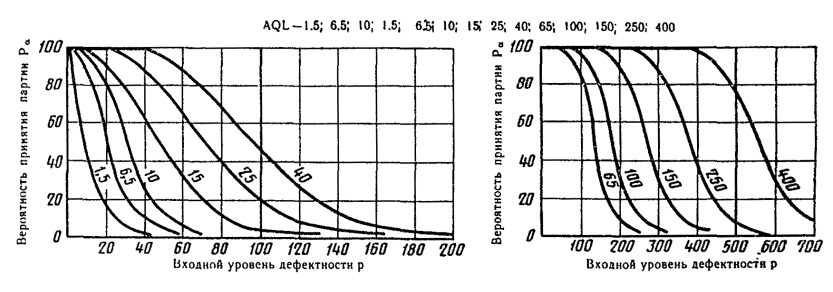

1.7. Оперативная характеристика.

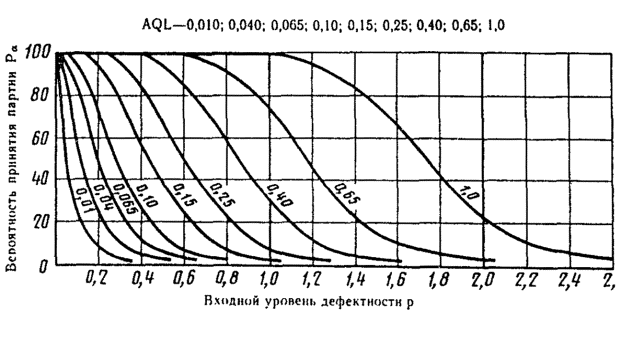

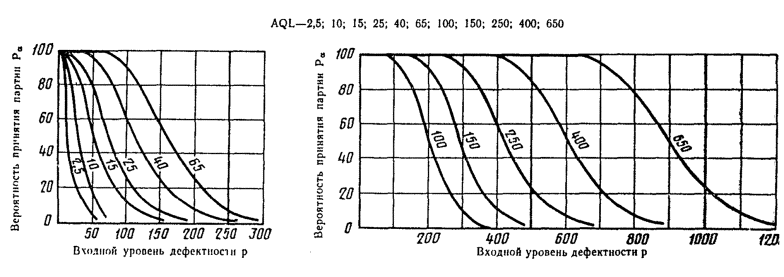

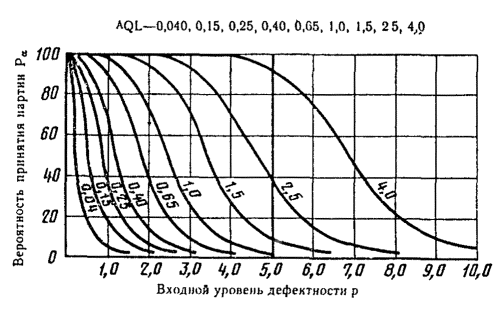

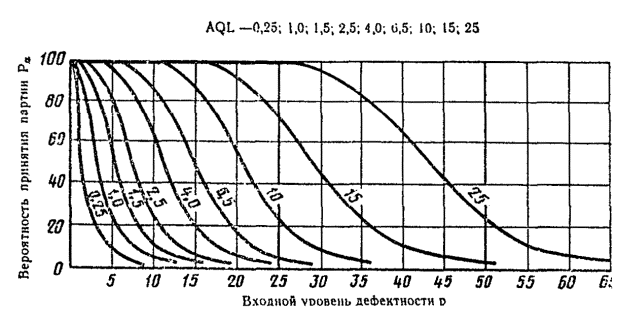

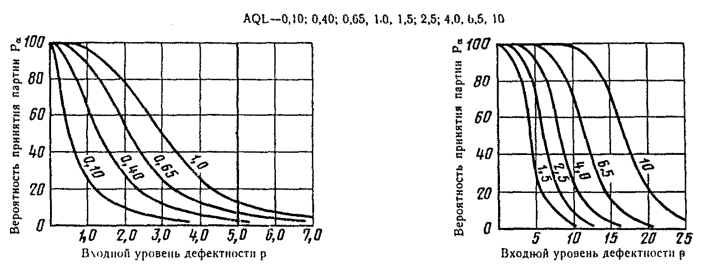

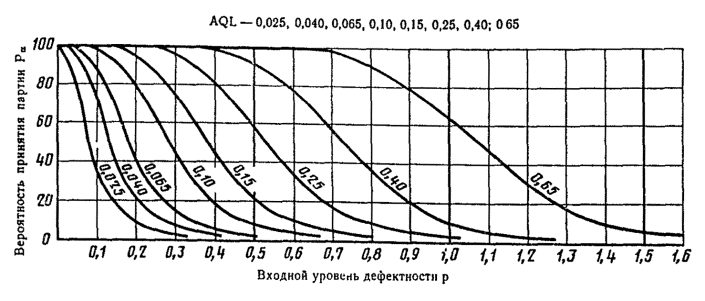

1.7.1. Оперативнаяхарактеристика показывает вероятность принятия партии в зависимости отдействительной доли дефектных единиц продукции этой партии.

Оперативную характеристикуследует учитывать при выборе плана контроля, особенно в случае, когда важнымявляется риск потребителя и поставщика во время отдельных приемок.

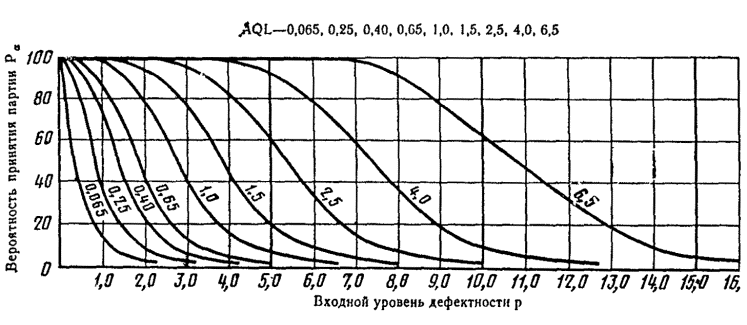

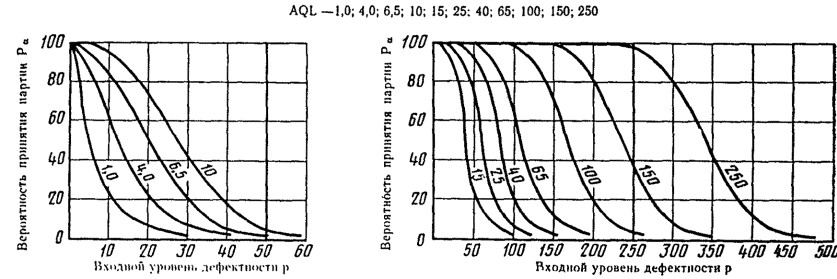

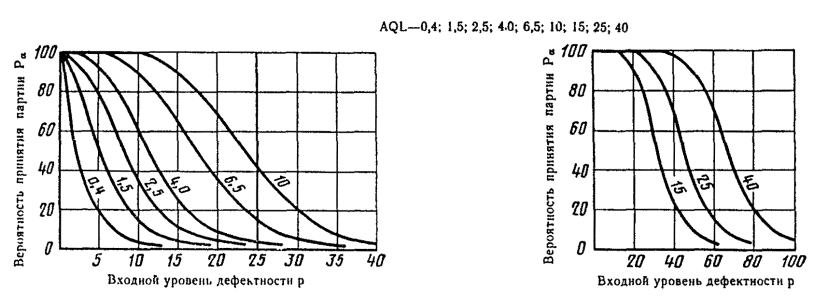

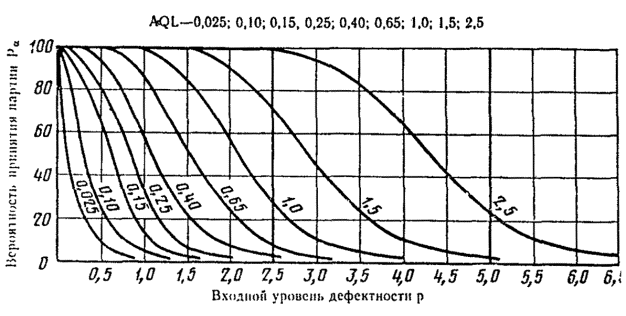

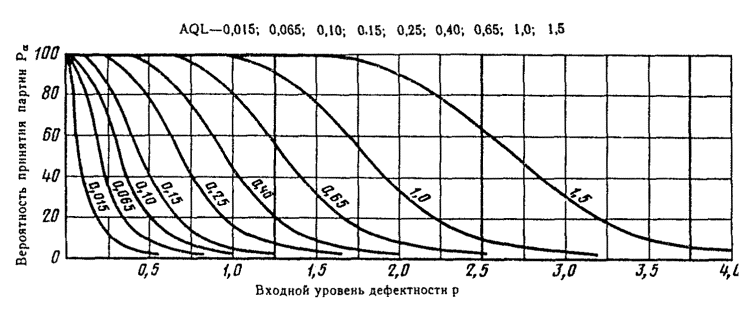

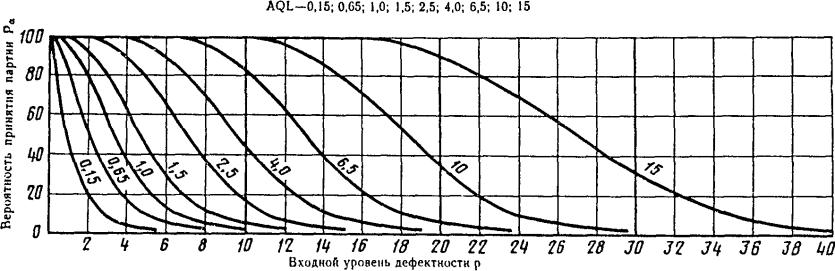

В табл. 3 - 18помещены оперативные характеристики одноступенчатых планов контроля. Дляданного кода объема выборки и данного значения AQLоперативные характеристики одноступенчатых, двухступенчатых и многоступенчатыхпланов контроля будут одинаковыми.


Таблица2

Количество проконтролированных изделий в 10 выборках

Предельные числа для ослабленного контроля при приемочном уровне дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

20-29

*

*

*

*

*

*

*

*

*

*

*

*

*

30-49

*

*

*

*

*

*

*

*

*

*

*

*

*

50-79

*

*

*

*

*

*

*

*

*

*

*

*

*

80-120

*

*

*

*

*

*

*

*

*

*

*

*

0

130-199

*

*

*

*

*

*

*

*

*

*

*

0

0

200-319

*

*

*

*

*

*

*

*

*

*

0

0

2

320-499

*

*

*

*

*

*

*

*

*

0

0

1

4

500-799

*

*

*

*

*

*

*

*

0

0

2

3

7

800-1249

*

*

*

*

*

*

*

0

0

2

4

7

14

1250-1999

*

*

*

*

*

*

0

0

2

4

7

13

24

2000-3149

*

*

*

*

*

0

0

2

4

8

14

22

40

3150-4999

*

*

*

*

0

0

1

4

8

14

24

38

67

5000-7999

*

*

*

0

0

2

3

7

14

25

40

63

110

8000-12499

*

*

0

0

2

4

7

14

24

42

68

105

181

12500-19999

*

0

0

2

4

7

13

24

40

69

110

169



20000-31499

0

0

2

4

8

14

22

40

68

115

181





31500-49999

0

1

4

8

14

24

38

67

111

186







50000

2

3

7

14

25

40

63

110

181

301







Продолжение табл. 2

Количество проконтролированных изделий в 10 выборках

Предельные числа для ослабленного контроля при приемочном уровне дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

20-29

*

*

0

0

2

4

8

14

22

40

68

115

181

30-49

*

0

0

1

3

7

13

22

36

63

105

178

277

50-79

0

0

2

3

7

14

25

40

63

110

181

301



80-120

0

2

4

7

14

24

42

68

105

181

297





130-199

2

4

7

13

25

42

72

115

177

301

490





200-319

4

8

14

22

40

68

115

181

277

471







320-499

8

14

24

39

68

113

189













500-799

14

25

40

63

110

181















800-1249

24

42

68

105

181

















1250-1999

40

69

110

169



















2000-3149

68

115

181





















3150-4999

111

186























5000-7999

181

























8000-12499



























12500-19999



























20000-31499



























31500-49999



























50000



























* Число единиц в выборке из последних десяти партийнедостаточно для перехода к ослабленному контролю при AQL.В этом случае для расчета берется более десяти партий при условии, что партиивключают более поздние единицы продукции, чем для нормального контроля, и вовремя первоначальной проверки ни одна из партий не была забракована.

Таблица 3

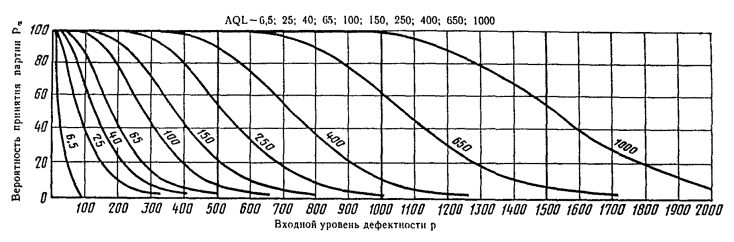

Оперативныехарактеристики одноступенчатых планов контроля (код объема выборки А)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

6,5

6,5

25

40

65

100

150

-

250

-

400

-

650

-

1000

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,501

0,51

7,45

21,8

41,2

89,2

145

175

239

305

374

517

629

859

977

95,0

2,53

2,56

17,8

40,9

68,3

131

199

235

308

385

462

622

745

995

1122

90,0

5,13

5,25

26,6

55,1

87,3

158

233

272

351

432

515

684

812

1073

1206

75,0

13,4

14.4

48,1

86,8

127

211

298

342

431

521

612

795

934

1314

1354

50,0

29,3

34,7

83,9

134

184

284

383

433

533

633

733

933

1083

1383

1533

25,0

50,0

69,3

135

196

256

371

484

540

651

761

870

1087

1248

1568

1728

10,0

68,4

115

195

266

334

464

589

650

770

889

1006

1238

140Э

1748

1916

5,0

77,6

150

237

315

388

526

657

722

848

972

1094

1334

1512

1862

2035

1,0

90,0

230

332

420

502

655

800

870

1007

1141

1272

1529

1718

2088

2270





-

40

65

100

150

-

250

-

400

-

650

-

1000

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 4

Оперативныехарактеристики одноступенчатых планов контроля (код объема выборки В)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

4,0

4,0

15

25

40

65

100

-

150

-

250

-

400

-

650

-

1000

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,33

0,34

4,97

14,5

27,4

59,5

96,9

117

159

203

249

345

419

573

651

947

1029

95,0

1,70

1,71

11,8

27,3

45,5

87,1

133

157

206

256

308

415

496

663

748

1035

1152

90,0

3,45

3,50

17,7

36,7

58,2

105

155

181

234

288

343

456

541

716

804

1131

1222

75,0

9,14

9,60

32,0

57,6

84,5

141

199

228

287

347

408

530

623

809

903

1249

1344

50,0

20,6

23,1

55,9

89,1

122

189

256

283

356

422

489

622

722

922

1022

1389

1489

25,0

37,0

46,2

89,8

131

170

247

323

360

434

507

580

724

832

1046

1152

1539

1644

10,0

53,6

76,8

130

177

223

309

392

433

514

593

671

825

939

1165

1277

1683

1793

5,0

63,2

99,9

158

210

258

350

438

481

565

648

730

890

1008

1241

1356

1773

1883

1,0

78,4

154

221

280

335

437

533

580

672

761

848

1019

1145

1392

1513

1951

2069



6,5

6,5

25

40

65

100

-

150

-

250

-

400

-

650

-

1000

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 5

Оперативныехарактеристики одноступенчатых планов контроля (код объема выборки С)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

2,5

10

2,5

10

15

25

4

65

-

100

-

150

-

250

-

400

-

650

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,20

3,28

0,20

2,89

8,72

16,5

35,7

58,1

70,1

95,4

122

150

207

251

344

391

568

618

95,0

1,02

7,63

1,03

7,10

16,4

27,3

52,3

79,6

93,9

123

154

185

249

298

398

449

639

691

90,0

2,09

11,2

2,10

10,6

22,0

34,9

63,0

93,1

109

140

173

206

273

325

429

482

679

733

75,0

5,59

19,4

5,76

19,2

34,5

50,7

84,4

119

137

172

208

245

318

374

485

542

749

806

50,0

12,9

31,4

13,9

33,6

53,5

73,4

113

153

173

213

253

293

373

433

553

613

833

893

25,0

24,2

45,4

27,7

53,9

78,4

102

148

194

216

260

304

348

435

499

627

691

923

987

10,0

36,9

58,4

46,1

77,8

106

134

186

235

260

308

356

403

495

564

699

766

1010

1076

5,0

45,1

65,8

59,9

94,9

126

155

210

263

289

339

389

438

534

605

745

814

1064

1131

1,0

60,2

77,8

92,1

133

168

201

262

320

348

403

456

509

612

687

835

908

1171

1241



4,0

-

4,0

15

25

40

65

-

100

-

150

-

250

-

400

-

650

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 6

Оперативные характеристики одноступенчатых планов контроля (код объемавыборки D)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

1,5

6,5

10

1,5

6,5

10

15

25

40

-

65

-

100

-

150

-

250

-

400

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,13

2,00

6,00

0,13

1,83

5,45

10,3

.22,3

36,3

43,8

59,6

76,2

93,5

129

157

215

244

355

386

95,0

0,64

2,64

11,1

0,64

4,44

10,2

17,1

32,7

49,8

58,7

77,1

96,1

116

156

186

249

281

399

432

90,0

1,31

6,88

14,7

1,31

6,65

13,8

21,8

39,4

58,2

67,9

87,8

108

129

171

203

268

301

424

458

75,0

3,53

12.1

22,1

3,60

12,0

21,6

31,7

52,7

74,5

85,5

108

130

153

199

234

303

339

468

504

50,0

8,30

20,1

32,1

8,66

21,0

33,4

45,9

70,9

95,9

108

133

158

183

233

271

346

383

521

558

25,0

15,9

30,3

43,3

17,3

33,7

49,0

63,9

92,8

121

135

163

190

218

272

312

392

432

577

617

10,0

25,0

40,6

53,9

28,8

48,6

66,5

83,5

116

147

162

193

222

252

309

352

437

478

631

672

5,0

31,2

47,1

59,9

37,5

59,3

78,7

96,9

131

164

180

212

243

274

334

378

465

503

665

707

1,0

43,8

58,8

70,7

57,6

83,0

105

126

164

200

218

252

285

318

382

429

522

568

732

776



2,5

10

-

2,5

10

15

25

40

-

65

-

100

-

150

-

250

-

400

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 7

Оперативные характеристики одноступенчатых планов контроля (код объемавыборки E)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

1,0

4,0

6,5

10

1,0

4,0

6,5

10

15

25

-

40

-

65

-

100

-

150

-

250

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,077

1,19

3,63

7,00

0,078

1,15

3,35

6,33

13,7

22,4

27,0

36,7

46,9

57,5

79,6

96,7

132

150

219

238

95,0

0,394

2,81

6,63

11,3

0,395

2,73

6,29

10,5

20,1

30,6

36,1

47,5

59,2

71,1

95,7

115

153

173

246

266

90,0

0,807

4,16

8,80

14,2

0,808

4,09

8,48

13,4

24,2

35,8

41,8

54,0

66,5

79,2

105

125

165

185

261

282

75,0

2,19

7,41

13,4

19,9

2,22

7,39

13,3

19,5

32,5

45,8

52,6

66,3

80,2

94,1

122

144

187

208

288

310

50,0

5,19

12,6

20,0

27,5

5,32

12,9

20,6

28,2

43,6

59,0

66,7

82,1

97,5

113

144

168

213

236

321

344

25,0

10,1

19,4

28,0

36,2

10,7

20,7

30,2

39,3

57,1

74,5

83,1

100

117

134

167

192

241

266

355

379

10,0

16,2

26,8

36,0

44,4

17,7

29,9

40,9

51,4

71,3

90,5

100

119

137

155

190

217

269

295

388

414

5,0

20,6

31,6

41,0

49,5

23,0

36,5

48,4

59,6

80,9

101

111

130

150

168

205

233

286

313

409

435

1,0

29,8

41,5

50,6

58,7

35,4

51,1

64,7

77,3

101

123

134

155

176

196

235

264

321

349

450

477



1,5

6,5

10

-

1,5

6,5

10

15

25

-

40

-

65

-

100

-

150

-

250

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 8

Оперативные характеристики одноступенчатых планов контроля (код объемавыборки F)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,65

2,5

4,0

6,5

10

0,65

2,5

4,0

6,5

10

15

-

25

-

40

-

65

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,050

0,75

2,25

4,31

9,75

0,051

0,75

2,18

4,12

8,92

14,5

17,5

23,9

30,5

37,4

51,7

62,9

95,0

0,256

1,80

4,22

7,13

14,0

0,257

1,78

4,03

6,83

13,1

19,9

23,5

30,8

38,5

46,2

62,2

74,5

90,0

0,525

2,69

5,64

9,03

16,6

0,527

2,66

5,51

8,73

15,8

23,3

27,2

35,1

43,2

51,5

68,4

81,2

75,0

1,43

4,81

8,70

12,8

21,6

1,44

4,81

8,68

12,7

21,1

29,8

34,2

43,1

52,1

61,2

79,5

93,4

50,0

3,41

8,25

13,1

18,1

27,9

3,47

8,39

13,4

18,4

28,4

38,3

43,3

53,3

63,3

73,3

93,3

108

25,0

6,70

12,9

18,7

24,2

34,8

6,93

13,5

19,6

25,5

37,1

48,4

54,0

65,1

76,1

87,0

109

125

10,0

10,9

18,1

24,5

30,4

41,5

11,5

19,5

26,6

33,4

46,4

58,9

65,0

77,0

88,9

101

124

141

5,0

13,9

21,6

28,3

34,4

45,6

15,0

23,7

31,5

38,8

52,6

65,7

72,2

84,8

97,2

103

133

151

1,0

20,0

28,9

35,6

42,0

53,4

23,0

33,2

42,0

50,2

65,5

80,0

87,0

101

114

127

153

172



1,0

4,0

6,5

10

-

1,0

4,0

6,5

10

15

-

25

-

40

-

65

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 9

Оперативные характеристики одноступенчатых планов контроля (код объемавыборки G)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,40

1,5

2,5

4,0

6,5

10

0,40

1,5

2,5

4,0

6,5

10

-

15

-

25

-

40

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,032

0,475

1,38

2,63

5,94

9,75

0,032

0,466

1,36

2,57

5,57

9,08

11,0

14,9

19,1

23,4

32,3

39,3

95,0

0,161

1,13

2,59

4,39

8,50

13,1

0,160

1,10

2,55

4,26

8,16

12,4

14,7

19,3

21,0

28,9

38,9

46,5

90,0

0,329

1,67

3,50

5,56

10,2

15,1

0,328

1,66

3,44

5,45

9,85

14,6

17,0

21,9

27,0

32,2

42,7

50,8

75,0

0,895

3,01

5,42

7,98

13,4

19,0

0,900

3,00

5,39

7,92

13,2

18,6

21,4

26,9

32,6

38,2

49,7

58,4

50,0

2,14

5,19

8,27

11,4

17,5

23,7

2,16

5,24

8,35

11,5

17,7

24,0

27,1

33,3

39,6

45,8

58,3

67,7

25,0

4,23

8,19

11,9

15,4

22,3

29,0

4,33

8,41

12,3

16,0

23,2

30,3

33,8

40,7

47,6

54,4

67,9

78,0

10,0

6,91

11,6

15,8

19,7

27,1

34,1

7,19

12,2

16,6

20,9

29,0

36,8

40,6

48,1

55,6

62,9

77,4

88,1

5,0

8,94

14,0

18,4

22,5

30,1

37,2

9,36

14,8

19,7

24,2

32,9

41,1

45,1

53,0

60,8

68,4

83,4

94,5

1,0

13,5

19,0

23,7

28,0

35,9

43,3

14,4

20,7

26,3

31,4

41,0

50,0

54,4

63,0

71,3

79,5

95,6

107



0,65

2,5

4,0

6,5

10

-

0,05

2,5

4,0

6,5

10

-

15

-

25

-

40

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 10

Оперативные характеристики одноступенчатых планов контроля (код объемавыборки H)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,25

1,0

1,5

2,5

4,0

6,5

-

10

0,25

1,0

1,5

2,5

4,0

6,5

-

10

-

15

-

25

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,020

0,306

0,888

1,69

3,66

6,06

7,41

11,1

0,020

0,238

0,872

1,65

3,57

5,81

7,01

9,54

12,2

15,0

20,7

25,1

95,0

0,103

0,712

1,66

2,77

5,34

8,20

9,74

12,9

0,103

0,710

1,64

2,73

5,23

7,96

9,39

12,3

15,4

18,5

24,9

29,8

90,0

0,210

1,07

2,23

3,54

6,42

9,53

11,2

14,5

0,210

1,06

2,20

3,49

6,30

9,31

10,9

14,0

17,3

20,6

27,3

32,5

75,0

0,574

1,92

3,46

5,09

8,51

12,0

13,8

17,5

0,576

1,92

3,45

5,07

8,44

11,9

13,7

17,2

20,8

24,5

31,8

37,4

50,0

1,38

3,33

5,31

7,30

11,3

15,2

17,2

21,2

1,39

3,36

5,35

7,34

11,3

15,3

17,3

21,6

25,3

29,3

37,3

43,3

25,0

2,74

5,30

7,70

10,0

14,5

18,8

21,0

25,2

2,77

5,39

7,84

10,2

14,8

19,4

21,6

26,0

30,4

34,8

43,5

49,9

10,0

4,50

7,56

10,3

12,9

17,8

22,4

24,7

29,1

4,61

7,78

10,6

13,4

18,6

23,5

26,0

30,8

35,6

40,3

49,5

56,4

5,0

5,82

9,13

12,1

14,8

19,9

24,7

27,0

31,6

5,99

9,49

12,6

15,5

21,0

26,3

28,9

33,9

38,9

43,8

53,4

60,5

1,0

8,80

12,5

15,9

18,8

24,3

29,2

31,7

36,3

9,21

13,3

16,8

20,1

26,2

32,0

34,8

40,3

45,6

50,9

61,1

68,7



0,40

1,5

2,5

4,0

6,5

-

10

-

0,40

1,5

2,5

4,0

6,5

-

10

-

15

-

25

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 11

Оперативные характеристики одноступенчатых планов контроля (код объемавыборки I)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,15

0,65

1,0

1,5

2,5

4,0

-

6,5

-

10

0,15

0,5

1,0

1,5

2,5

4,0

-

6,5

-

10

-

15

р (доля дефектных единиц)

р (число дефектов на 100 единиц продукции)

99,0

0,013

0,188

0,550

1,05

2,30

3,72

4,50

6,13

7,88

9,75

0,013

0,186

0,545

1,03

2,23

3,63

4,38

5,96

7,62

9,35

12,9

15,7

95,0

0,094

0,444

1,03

1,73

3,32

5,03

5,98

7,91

9,89

11,9

0,064

0,444

1,02

1,71

3,27

4,98

5,87

7,71

9,61

11,6

15,6

18,6

90,0

0,132

0,666

1,38

2,20

3,98

5,91

6,91

8,95

11,0

13,2

0,131

0,665

1,38

2,18

3,94

5,82

6,79

8,78

10,8

12,9

17,1

20,3

75,0

0,359

1,202

2,16

3,18

5,30

7,50

8,62

10,9

13,2

15,5

0,360

1,20

2,16

3,17

5,27

7,45

8,55

10,8

13,0

15,3

19,9

23,4

50,0

0,863

2,09

3,33

4,57

7,06

9,55

10,8

13,3

15,8

18,3

0,866

2,10

3,34

4,59

7,09

9,59

10,8

13,3

15,8

18,3

23,3

27,1

25,0

1,72

3,5

4,84

6,31

9,14

11,9

13,3

16,0

18,6

21,3

1,73

3,37

4,90

6,39

9,28

12,1

13,5

16,3

19,0

21,8

27,2

31,2

10,0

2,84

4,78

6,52

8,16

11,3

14,2

15,7

18,6

21,4

24,2

2,88

4,86

6,65

8,35

11,6

14,7

16,2

19,3

22,2

25,2

30,9

35,2

5,0

3,68

5,30

7,66

9,39

12,7

15,8

17,3

20,3

23,2

26,0

3,75

5,93

7,87

9,69

13,1

16,4

18,0

21,2

24,3

27,4

33,4

37,8

1,0

5,59

8,00

10,1

12,0

15,6

18,9

20,5

23,6

26,5

29,5

5,76

8,30

10,5

12,6

16,4

20,0

21,8

25,2

28,5

31,8

38,2

42,9



0,25

1,0

1,5

2,5

4,0

-

6,5

-

10

-

0,25

1,0

1,5

2,5

4,0

-

6,5

-

10

-

15

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Примечание к табл. 3 - 11. Биноминальное распределение принято для долидефектных единиц, пуассоновское распределение - для числа дефектов на 100единиц продукции.

Таблица 12

Оперативные характеристики одноступенчатых планов контроля (код объемавыборки K)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,10

0,40

0,65

1,0

1,5

2,5

-

4,0

-

6,5

-

10

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,0081

0,119

0,349

0,858

1,43

2,33

2,81

3,82

4,88

5,98

8,28

10,1

95,0

0,0410

0,284

0,654

1,09

2,09

3,19

3,76

4,94

6,15

7,40

9,96

11,9

90,0

0,0840

0,426

0,882

1,40

2,5?

3,73

4,35

5,62

6,92

8,24

10,9

13,0

75,0

0,230

0,769

1,382

2,03

3,38

4,77

5,47

6,90

8,34

9,79

12,7

14,9

50,0

0,564

1,34

2,14

2,94

4,54

6,14

6,94

8,53

10,1

11,7

14,9

17,3

25,0

1,11

2,16

3,14

4,09

5,94

7,75

8,64

10,4

12,2

13,9

17,4

20,0

10,0

1,84

3,11

4,26

5,35

7,42

9,46

10,4

12,3

14,2

16,1

19,8

22,5

5,0

2,40

3,80

5,04

6,20

8,41

10,5

11,5

13,6

15,6

17,5

21,4

24,2

1,0

3,68

5,31

6,73

8,04

10,5

12,8

13,6

16,1

18,3

20,4

24,5

27,5



0,15

0,65

1,0

1,5

2,5

-

4,0

-

6,5

-

10

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 13

Оперативные характеристики одноступенчатых планов контроля (код объемавыборки L)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,065

0,25

0,40

0,65

1,0

1,5

-

2,5

-

4,0

-

6,5

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,0051

0,075

0,218

0,412

0,893

1,45

1,75

2,39

3,05

3,74

5,17

6,29

95,0

0,0256

0,178

0,409

0,683

1,31

1,99

2,35

3,09

3,85

4,62

6,22

7,45

90,0

0,0525

0,266

0,551

0,873

1,58

2,33

2,72

3.&1

4,32

5,15

6,84

8,12

75,0

0,144

0,481

0,864

1,27

2,11

2,98

3,42

4,31

5,21

6,12

7,95

9,34

50,0

0,347

0,839

1,34

1,84

2,84

3,84

4,33

5,33

6,33

7,33

9,33

10,8

25,0

0,693

1,35

1,96

2,56

3,71

4,84

5,40

6,51

7,61

8,70

10,9

12,5

10,0

1,15

1,95

2,66

3,34

4,64

5,8.9

6,50

7,70

8,89

10,1

12,4

14,1

5,0

1,50

2,37

3,15

3,88

5,26

6,57

7,22

8,48

9,72

10,9

13,3

15,1

1,0

2,30

3,32

4,20

5,02

6,66

8,00

8,70

10,1

11,4

12,7

15,3

17,2



0,10

0,40

0,65

1,0

1,5

-

2,5

-

4,0

-

6,5

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 14

Оперативные характеристики одноступенчатых планов контроля (код объемавыборки M)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,040

0,15

0,25

0,40

0,65

1,0

-

1,5

-

2,5

-

4,0

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,0032

0,047

0,138

0,261

0,566

0,922

1,11

1,51

1,94

2,38

3,28

3,99

95,0

0,0163

0,112

0,259

0,433

0,829

1,26

1,49

1,96

2,44

2,94

3,95

4,73

90,0

0,0333

0,168

0,349

0,533

1,00

1,48

1,72

2,23

2,75

3,27

4,34

5,16

75,0

0,0914

0,305

0,580

0,804

1,34

1,89

2,17

2,74

3,31

3,89

5,05

5,93

50,0

0,220

0,532

0,848

1,17

1,60

2,43

2,75

3,39

4,02

4,66

5,93

6,88

25,0

0,440

0,854

1,24

1,62

2,36

3,07

3,43

4,13

4,83

5,52

6,90

7,92

10,0

0,731

1,23

1,69

2,12

2,94

3,74

4,13

4,89

5,66

6,39

7,86

8,95

5,0

0,951

1,51

2,00

2,46

3,34

4,17

4,58

5,38

6,17

6,95

8,47

9,60

1,0

1,46

2,11

2,67

3,19

4,16

5,08

5,63

6,40

7,26

8,08

9,71

10,9



0,065

0,25

0,40

0,65

1,0

-

1,5

-

2,5

-

4,0

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 15

Оперативные характеристики одноступенчатых планов контроля (код объемавыборки N)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,025

0,10

0,15

0,25

0,40

0,65

-

1,0

-

1,5

-

2,5

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,0020

0,030

0,087

0,165

0,357

0,581

0,701

0,954

1,22

1,50

2,07

2,51

95,0

0,0103

0,071

0,164

0,273

0,623

0,796

0,939

1,23

1,54

1,85

2,49

2,98

90,0

0,0210

0,106

0,220

0,349

0,630

0,931

1,09

1,40

1,73

2,06

2,73

3,25

75,0

0,0576

0,192

0,345

0,907

0,844

1,19

1,37

1,72

2,08

2,45

3,18

3,74

50,0

0,139

0,336

0,535

0,734

1,13

1,53

1,73

2,13

2,53

2,93

3,73

4,33

25,0

0,277

0,539

0,784

1,02

1,48

1,94

2,16

2,60

3,04

3,48

4,35

4,99

10,0

0,461

0,778

1,06

1,34

1,86

2,35

2,60

3,08

3,56

4,03

4,95.

5,64

5,0

0,599

0,949

1,26

1,55

2,10

2,63

2,89

3,39

3,89

4,38

5,34

6,05

1,0

0,921

1,328

1,68

2,01

2,62

3,20

3,48

4,03

4,56

5,09

6,12

6,187



0,040

0,15

0,25

0,40

0,65

-

1,0

-

1,5

-

2,5

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 16

Оперативные характеристики одноступенчатых планов контроля (код объемавыборки P)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,015

0,065

0,10

0,15

0,25

0,40

-

0,65

-

1,0

-

1,5

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,0013

0,0186

0,065

0,103

0,223

0,363

0,438

0,596

0,762

0,935

1,29

1,67

95,0

0,0064

0,0444

0,102

0,171

0,327

0,498

0,587

0,771

0,961

1,16

1,56

1,86

90,0

0,0131

0,0665

0,138

0,218

0,394

0,582

0,679

0,878

1,08

1,29

1,71

2,03

75,0

0,0360

0,120

0,216

0,317

0,527

0,745

0,895

1,08

1,30

1,53

1,99

2,34

50,0

0,0866

0,210

0,334

0,459

0,709

0,959

1,08

1,33

1,58

1,83

2,33

2,71

25,0

0,173

О,337

0,490

0,639

0,928

1,21

1,35

1,63

1,90

2,18

2,72

3,12

10,0

0,288

0,486

0,665

0,835

1,16

1,47

1,62

1,93

2,22

2,52

3,09

3,52

5,0

0,375

0,593

0,787

0,969

1,31

1,64

1,80

2,12

2,43

2,74

3,34

3,78

1,0

0,576

0,830

1,05

1,26

1,64

2,00

2,18

2,52

2,86

3,18

3,82

4,29



0,025

0,10

0,15

0,25

0,40

-

0,65

-

1,0

-

1,5

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 17

Оперативные характеристики одноступенчатых планов контроля (код объемавыборки Q)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,010

0,040

0,065

0,10

0,15

0,25

-

0,40

-

0,65

-

1,0

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,00081

0,0119

0,0349

0,0856

0,143

0,232

0,281

0,382

0,488

0,598

0,828

1,01

95,0

0,00410

0,0384

0,0654

0,109

0,209

0,318

0,376

0,494

0,615

0,740

0,995

1,19

90,0

0,00840

0,0426

0,0882

0,140

0,252

0,372

0,435

0,562

0,692

0,624

1,09

1,30

75,0

0,0230

0,0769

0,138

0,203

0,338

0,476

0,547

0,690

0,834

0,979

1,27

1,49

50,0

0,0664

0,134

0,214

0,294

0.454

0,614

0,694

0,853

1,01

1,17

1,49

1,73

25,0

0,111

0,215

0,314

0,409

0,594

0,775

0,864

1,04

1,22

1,39

1,74

2,00

10,0

0,184

0,310

0,426

0,534

0,742

0,942

1,04

1,23

1,42

1,61

1,98

2,25

5,0

0,240

0,380

0,504

0,620

0,841

1,05

1,16

1,36

1,56

1,75

2,14

2,42

1,0

0,368

0,531

0,672

0,804

1,05

1,28

1,68

1,61

1,83

2,04

2,45

2,75



0,015

0,065

0,10

0,15

0,25

-

0,40

-

0,65

-

1,0

-



Квантиль оперативной характеристики (усиленный контроль) при AQL

Таблица 18

Оперативные характеристики одноступенчатых планов контроля (код объемавыборки R)

Рa

Квантиль оперативной характеристики (нормальный контроль) при AQL

0,025

0,040

0,065

0,10

0,15

-

0,25

-

0,40

-

0,65

p (доля дефектных единиц или число дефектов на 100 единиц продукции)

99,0

0,0074

0,0218

0,0412

0,0892

0,145

0,175

0,239

0,305

0,374

0,517

0,629

95,0

0,0178

0,0409

0,0683

0,131

0,199

0,235

0,309

0,385

0,462

0,622

0,745

90,0

0,0266

0,0561

0,0873

0,158

0,233

0,272

0,351

0,432

0,515

0,684

0,812

75,0

0,0481

0,0868

0,127

0,211

0,298

0,342

0,431

0,521

0,612

0,795

0,934

50,0

0,0839

0,134

0,184

0,284

0,384

0,433

0,533

0,633

0,733

0,933

1,08

25,0

0,135

0,196

0,256

0,371

0,484

0,540

0,651

0,761

0,870

1,09

1,26

10,0

0,195

0,266

0,334

0,464

0,589

0,650

0,770

0,889

1,01

1,24

1,41

5,0

0,237

0,315

0,388

0,526

0,657

0,722

0,648

0,972

1,09

1,33

1,51

1,0

0,332

0,4.20

0,502

0,665

0,800

0,870

1,02

1,14

1,27

1,53

1,72



0,040

0,065

0,10

0,15

-

0,25

-

0,40

-

0,65





Квантиль оперативной характеристики (усиленный контроль) при AQL

Примечание к табл. 12- 18. Все значения, указанные в таблице, основаны напуассоновском распределении как аппроксимация биноминального распределения.


1.7.2. Оперативныехарактеристики планов контроля, у которых значение AQL больше10,0, были вычислены по пуассоновскому распределению и применяются при контролечисла дефектов на 100 единиц продукции.

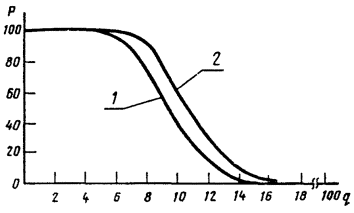

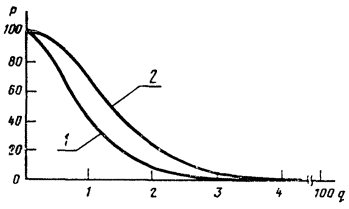

Оперативные характеристики,определенные числами AQL < 10,0 для объема выборки n меньшей или равной 80,вычислены по биноминальному распределению, их применяют при контроле процентадефектных единиц продукции.

Оперативные характеристики,определенные числами AQL ³10,0 для объема выборки nбольше 80, были вычислены по пуассоновскому распределению и могутиспользоваться при контроле процента дефектных единиц и контроле числа дефектовна 100 единиц продукции.

1.8. Величины, определяющие план контроля.

1.8.1. План контроля определяютследующие величины:

приемочный уровень дефектности AQL(см. п. 1.3);

браковочный уровень дефектности LQ (ГОСТ15895-77);

предел среднего выходного уровнядефектности AOQL;

средний выходной уровеньдефектности AOQ;

приемочное число Ас;

браковочное число Re.

1.9. Сравнение планов контроля.

1.9.1. Средний объем выборкидвухступенчатого плана будет меньше объема выборки одноступенчатого плана.Средний объем выборки многоступенчатого плана будет меньше среднего объемавыборки двухступенчатого плана (см. табл.19).

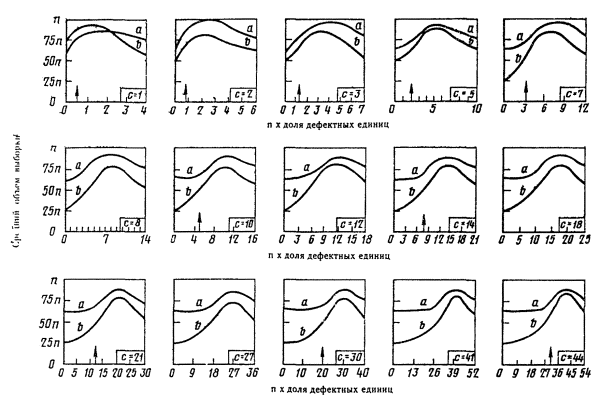

Таблица19

Сравнение средних объемов выборок двухступенчатых и многоступенчатыхпланов с объемом выборок в одноступенчатых планах (нормальный и усиленныйконтроль).

а - двухступенчатые планы

b - многоступенчатые планы

n - эквивалентный объем выборки в одноступенчатыхпланах контроля

с - приемочное число водноступенчатых планах контроля

t - AQLдля нормального контроля

1.10. Способы отбора выборок.

1.10.1. Выборки для контроляследует отбирать случайно. Выборки могут отбираться во время комплектованияпартии или после комплектации всех единиц, представляющих собой партию.

1.10.2. При двухступенчатых,многоступенчатых и последовательных планах контроля выборки по отдельнымступеням должны отбираться от всей партии.

Представленные для контроляпартии должны быть однородными.

Неоднородные партии передотбором выборок следует разделить на подгруппы, составленные из однороднойпродукции.

2. ПЛАНЫ КОНТРОЛЯ.

2.1. Одноступенчатые планы.

2.1.1. Одноступенчатые планыданы в табл. 20 - 22.

Для определения соответствияпартии продукции установленным требованиям следует:

1) отобрать случайным образомвыборку продукции объемом, указанным в принятом плане контроля;

2) проверить каждое изделие ввыборке на соответствие установленным требованиям и установить изделия сдефектами;

3) сравнить найденное числодефектных единиц в выборке с приемочным числом;

4) считать партию продукции соответствующейустановленным требованиям, если найденное число дефектных единиц в выборке z меньше или равноприемочному числу Ас для данного плана контроля;

5) считать партию несоответствующей установленным требованиям, если число дефектных единиц z в выборке равно илибольше браковочного числа Reдля данного плана контроля.

Ход действия при примененииодноступенчатых планов контроля приведен на черт.2.

Черт. 2.

2.2. Двухступенчатые планы.

2.2.1. Двухступенчатые планыконтроля даны в табл. 23 - 25.

Для определения соответствияпартии продукции установленным требованиям следует:

1) отобрать случайным образомвыборку объемом, указанным для первой ступени плана контроля;

2) проверить каждое изделие ввыборке на соответствие установленным требованиям и установить изделия сдефектами;

3) пересчитать дефектныеединицы, обнаруженные в выборке, отобранной для первой ступени плана контроля;

4) сравнить найденное числодефектных единиц в выборке с Ас и Re, указанными для первой ступени плана контроля;

5) считать партию продукциисоответствующей требованиям, если число дефектных единиц, найденных в выборкепервой ступени, меньше или равно Ас, указанному для первой ступени планаконтроля;

6) считать партию несоответствующей требованиям, если число дефектных единиц в выборке первойступени равно или больше Re,указанного для первой ступени плана контроля;

7) перейти к контролю на второйступени, если число дефектных единиц, обнаруженное в выборке на первой ступениконтроля больше Ас и меньше Re. В случае перехода к контролю на второй ступени следует:

8) отобрать выборку такого жеобъема, как на первой ступени контроля;

9) проверить каждое изделие ввыборке и установить изделия с дефектами;

10) пересчитать дефектныеизделия, обнаруженные в выборке, отобранной для второй ступени контроля;

11) суммировать дефектныеединицы, обнаруженные на второй ступени контроля, с дефектными единицами,обнаруженными на первой ступени контроля;

12) сравнить полученное общеечисло дефектных единиц, обнаруженных в выборке на первой и второй ступеняхконтроля, с Ас и Reвторой ступени плана контроля;

13) считать партиюсоответствующей требованиям, если общее число дефектных единиц меньше или равноАс для второй ступени плана контроля;

14) считать партию несоответствующей требованиям, если общее число дефектных единиц равно или большеRe для второйступени плана контроля.


Таблица 20

Одноступенчатыепланы (нормальный контроль)

Код объема выборки

Объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

2

B

3

C

5

0

1

D

8

0

1

E

13

0

1

F

20

0

1

1

2

G

32

0

1

1

2

2

3

H

50

0

1

1

2

2

3

3

4

J

80

0

1

1

2

2

3

3

4

5

6

K

125

0

1

1

2

2

3

3

4

5

6

7

8

L

200

0

1

1

2

2

3

3

4

5

6

7

8

10

11

M

315

0

1

1

2

2

3

3

4

5

6

7

8

10

11

14

15

N

500

0

1

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

P

800

0

1

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

Q

1250

0

1

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

R

2000

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

Продолжениетабл. 20

Код объема выборки

Объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

2

0

1

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

30

31

B

3

0

1

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

30

31

44

45

C

5

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

30

31

44

45

D

8

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

30

31

44

45

E

13

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

30

31

44

45

F

20

2

3

3

4

5

6

7

8

10

11

14

15

21

22

G

32

3

4

5

6

7

8

10

11

14

15

21

22

H

50

5

6

7

8

10

11

14

15

21

22

J

80

7

8

10

11

14

15

21

22

K

125

10

11

14

15

21

22

L

200

14

15

21

22

M

315

21

22

N

500

P

800

Q

1250

R

2000

Таблица 21

Одноступенчатыепланы (усиленный контроль)

Код объема выборки

Объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

2

B

3

C

5

D

8

0

1

E

13

0

1

F

20

0

1

G

32

0

1

1

2

H

50

0

1

1

2

2

3

J

80

0

1

1

2

2

3

3

4

K

125

0

1

1

2

2

3

3

4

5

6

L

200

0

1

1

2

2

3

3

4

5

6

8

9

M

315

0

1

1

2

2

3

3

4

5

6

8

9

12

13

N

500

0

1

1

2

2

3

3

4

5

6

8

9

12

13

18

19

P

800

0

1

1

2

2

3

3

4

5

6

8

9

12

13

18

19

Q

1250

0

1

1

2

2

3

3

4

5

6

8

9

12

13

18

19

R

2000

0

1

1

2

2

3

3

4

5

6

8

9

12

13

18

19

S

3150





1

2





























Продолжениетабл. 21

Код объема выборки

Объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

2

1

2

2

3

3

4

5

6

8

9

12

13

18

19

27

28

B

3

0

1

1

2

2

3

3

4

5

6

8

9

12

13

18

19

27

28

41

42

C

5

0

1

1

2

2

3

3

4

5

6

8

9

12

13

18

19

27

28

41

42

D

8

1

2

2

3

3

4

5

6

8

9

12

13

18

19

27

28

41

42

E

13

1

2

2

3

3

4

5

6

8

9

12

13

18

19

27

28

41

42

F

20

1

2

2

3

3

4

5

6

8

9

12

13

18

19

G

32

2

3

3

4

5

6

8

9

12

13

18

19

H

50

3

4

5

6

8

9

12

13

18

19

J

80

5

6

8

9

12

13

18

19

K

125

8

9

12

13

18

19

L

200

12

13

18

19

M

315

18

19

N

500

P

800

Q

1250

R

2000

S

3150



























Таблица 22

Одноступенчатые планы (нормальный контроль)

Код объема выборки

Объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

2

B

2

C

2

0

1

D

3

0

1

E

5

0

1

F

8

0

1

0

2

G

13

0

1

0

2

1

3

H

20

0

1

0

2

1

3

1

4

J

32

0

1

0

2

1

3

1

4

2

5

K

50

0

1

0

2

1

3

1

4

2

5

3

6

L

80

0

1

0

2

1

3

1

4

2

5

3

6

5

8

M

125

0

1

0

2

1

3

1

4

2

5

3

6

5

8

7

10

N

200

0

1

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

P

315

0

1

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

Q

500

0

1

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

R

800

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

Продолжениетабл. 22

Код объема выборки

Объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

2

0

1

1

2

2

3

3

4

5

6

7

8

10

11

14

15

21

22

30

31

B

2

0

1

0

2

1

3

2

4

3

5

5

6

7

8

10

11

14

15

21

22

30

31

C

2

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

14

17

21

24

D

3

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

14

17

21

24

E

5

0

2

1

3

1

4

2

5

3

6

5

8

7

10

10

13

14

17

21

24

F

8

1

3

1

4

2

5

3

6

5

8

7

10

10

13

G

13

1

4

2

5

3

6

5

8

7

10

10

13

H

20

2

5

3

6

5

8

7

10

10

13

J

32

3

6

5

8

7

10

10

13

K

50

5

8

7

10

10

13

L

80

7

10

10

13

M

125

10

13

N

200

P

315

Q

500

R

800

Примечание к табл. 20 - 22. Условные обозначения:

* - применяют первый план подстрелкой; если объем выборки равен или больше объема партии, применяют 100%-ный контроль;

 - применяют первый план над стрелкой;

* - если числодефектных единиц в выборке больше Ac,но меньше Re - партию принимают, новозвращаются к нормальному контролю.

Таблица 23

Двухступенчатыепланы (нормальный контроль)

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

B

2

2

2

4

C

3

3

3

6

D

5

5

5

10

E

8

8

8

16

F

13

13

0

2

13

26

1

2

G

20

20

0

2

0

3

20

40

1

2

3

4

H

32

32

0

2

0

3

1

4

32

64

1

2

3

4

4

5

J

50

50

0

2

0

3

1

4

2

5

50

100

1

2

3

4

4

5

6

7

K

80

80

0

2

0

3

1

4

2

5

3

7

80

160

1

2

3

4

4

5

6

7

8

9

L

125

125

0

2

0

3

1

4

2

5

3

7

5

9

125

250

1

2

3

4

4

5

6

7

8

9

12

13

M

200

200

0

2

0

3

1

4

2

5

3

7

5

9

7

11

200

400

1

2

3

4

4

5

6

7

8

9

12

13

18

19

N

315

315

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

315

630

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

P

500

500

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

500

1000

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

Q

800

800

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

800

1600

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

R

1250

1250

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

1250

2500

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

Продолжениетабл. 23

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

B

2

2

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

17

22

25

31

2

4

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

37

38

56

57

C

3

3

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

17

22

25

31

3

6

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

37

38

56

57

D

5

5

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

17

22

25

31

5

10

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

37

38

56

57

E

8

8

0

2

0

3

1

4

2

5

3

7

5

9

7

11

11

16

17

22

25

31

8

16

1

2

3

4

4

5

6

7

8

9

12

13

18

19

26

27

37

38

56

57

F

13

13

0

3

1

4

2

5

3

7

5

9

7

11

11

16

13

26

3

4

4



6

7

8

9

12

13

18

19

26

27

G

20

20

1

4

2

5

3

7

5

9

7

11

11

16

20

40

4

5

6

5

8

9

12

13

18

19

26

27

H

32

32

2

5

3

7

5

9

7

11

11

16

32

64

6

7

8

9

12

13

18

19

26

27

J

50

50

3

7

5

9

7

11

11

16

50

100

8

9

12

13

18

19

26

27

K

80

80

5

9

7

11

11

16

80

160

12

13

18

19

26

27

L

125

125

7

11

11

16

125

250

18

19

26

27

M

200

200

11

16

200

400

26

27

N

315

315

315

630

P

500

500

500

1000

Q

800

800

800

1600

R

1250

1250

1250

2500

Таблица24

Двухступенчатыепланы (усиленный контроль)

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

B

2

2

2

4

C

3

3

3

6

D

5

5

5

10

E

8

8

8

16

F

13

13

13

26

G

20

20

0

2

20

40

1

2

H

32

32

0

2

0

3

32

64

1

2

3

4

J

50

50

0

2

0

3

1

4

50

100

1

2

3

4

4

5

K

80

80

0

2

0

3

1

4

2

5

80

160

1

2

3

4

4

5

6

7

L

125

125

0

2

0

3

1

4

2

5

3

7

125

250

1

2

3

4

4

5

6

7

11

12

M

200

200

0

2

0

3

1

4

2

5

3

7

6

10

200

400

1

2

3

4

4

5

6

7

11

12

15

16

N

315

315

0

2

0

3

1

4

2

5

3

7

6

10

9

14

315

630

1

2

3

4

4

5

6

7

11

12

15

16

23

24

P

500

500

0

2

0

3

1

4

2

5

3

7

6

10

9

14

500

1000

1

2

3

4

4

5

6

7

11

12

15

16

23

24

Q

800

800

0

2

0

3

1

4

2

5

3

7

6

10

9

14

800

1600

1

2

3

4

4

5

6

7

11

12

15

16

23

24

R

1250

1250

0

2

0

3

1

4

2

5

3

7

6

10

9

14

1250

2500

1

2

3

4

4

5

6

7

11

12

15

16

23

24

S









0

2











































1

2



































Продолжениетабл. 24

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

B

2

2

0

2

0

3

1

4

2

5

3

7

6

10

9

14

15

20

23

29

2

4

1

2

3

4

4

5

6

7

11

12

15

16

23

24

34

35

52

53

C

3

3

0

2

0

3

1

4

2

5

3

7

6

10

9

14

15

20

23

29

3

6

1

2

3

4

4

5

6

7

11

12

15

16

23

24

34

35

52

53

D

5

5

0

2

0

3

1

4

2

5

3

7

6

10

9

14

15

20

23

29

5

10

1

2

3

4

4

5

6

7

11

12

15

16

23

24

34

35

52

53

E

8

8

0

2

0

3

1

4

2

5

3

7

6

10

9

14

15

20

23

29

8

16

1

2

3

4

4

5

6

7

11

12

15

16

23

24

34

35

52

53

F

13

13

0

2

0

3

1

4

2

5

3

7

6

10

9

14

13

26

1

2

3

4

4

5

6

7

11

12

15

16

23

24

G

20

20

0

3

1

4

2

5

3

7

6

10

9

14

20

40

3

4

4

5

6

7

11

12

15

16

23

24

H

32

32

1

4

2

5

3

7

6

10

9

14

32

64

4

5

6

7

11

12

15

16

23

24

J

50

50

2

5

3

7

6

10

9

14

50

100

6

7

11

12

15

16

23

24

K

80

80

3

7

6

10

9

14

80

160

11

12

15

16

23

24

L

125

125

6

10

9

14

125

250

15

16

23

24

M

200

200

9

14

200

400

23

24

N

315

315

315

630

P

500

500

500

1000

Q

800

800

800

1600

R

1250

1250

1250

2500

S

2000

2000



























2000

4000



























Таблица 25

Двухступенчатыепланы (ослабленный контроль)

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

B

C

D

2

2

2

4

E

3

3

3

6

F

5

5

0

2

5

10

0

2

G

8

8

0

2

0

3

8

16

0

2

0

4

H

13

13

0

2

0

3

0

4

13

26

0

2

0

4

1

5

J

20

20

0

2

0

3

0

4

0

4

20

40

0

2

0

4

1

5

3

6

K

32

32

0

2

0

3

0

4

0

4

1

5

32

64

0

2

0

4

1

5

3

6

4

7

L

50

50

0

2

0

3

0

4

0

4

1

5

2

7

50

100

0

2

0

4

1

5

3

6

4

7

6

9

M

80

80

0

2

0

3

0

4

0

4

1

5

2

7

3

8

80

160

0

2

0

4

1

5

3

6

4

7

6

9

8

12

N

125

125

0

2

0

3

0

4

0

4

1

5

2

7

3

8

5

10

125

250

0

2

0

4

1

5

3

6

4

7

6

9

8

12

12

16

P

200

200

0

2

0

3

0

4

0

4

1

5

2

7

3

8

5

10

200

400

0

2

0

4

1

5

3

6

4

7

6

9

8

12

12

16

Q

315

315

0

2

0

3

0

4

0

4

1

5

2

7

3

8

5

10

315

630

0

2

0

4

1

5

3

6

4

7

6

9

8

12

12

16

R

500

500

0

2

0

3

0

4

0

4

1

5

2

7

3

8

5

10

500

1000

0

2

0

4

1

5

3

6

4

7

6

9

8

12

12

16

Продолжениетабл. 25

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

B

C

D

2

2

0

2

0

3

0

4

0

4

1

5

2

7

3

8

5

10

7

12

11

17

2

4

0

2

0

4

1

5

3

6

4

7

6

9

8

12

12

16

18

22

26

30

E

3

3

0

2

0

3

0

4

0

4

1

5

2

7

3

8

5

10

7

12

11

17

3

6

0

2

0

4

1

5

3

6

4

7

6

9

8

12

12

16

18

22

26

30

F

5

5

0

3

0

4

0

4

1

5

2

7

3

8

5

10

5

10

0

4

1

5

3

6

4

7

6

9

8

12

12

16

G

8

8

0

4

0

4

1

5

2

7

3

8

5

10

8

16

1

5

3

6

4

7

6

9

8

12

12

16

H

13

13

0

4

1

5

2

7

3

8

5

10

13

26

3

6

4

7

6

9

8

12

12

16

J

20

20

1

5

2

7

3

8

5

10

20

40

4

7

6

9

8

12

12

16

K

32

32

2

7

3

8

5

10

32

64

6

9

8

12

12

16

L

50

50

3

8

5

10

50

100

8

12

12

16

M

80

80

5

10

80

160

12

16

N

125

125

125

250

P

200

200

200

400

Q

315

315

315

630

R

500

500

500

1000

Примечание к табл. 23 - 25. Условные обозначения:

* - применяют первый план подстрелкой; если объем выборки равен или больше объема партии, применяют 100%-ный контроль;

 - применяют первый план над стрелкой;

* - применяют соответствующий одноступенчатыйили последующий двухступенчатый план контроля;

* - если вовторой ступени контроля число дефектных единиц в выборке больше Ac, но меньше Re - партию принимают, но возвращаются к нормальномуконтролю.


2.2.2. Ход действия приприменении двухступенчатых планов контроля приведен на черт. 3.

Черт. 3.

2.3. Многоступенчатые планы.

2.3.1. Многоступенчатые планыданы в табл. 26 - 28.

Для определения соответствияпартии продукции установленным требованиям следует:

1) провести операции, указанныев п. 2.2;

2) перейти к контролю на третьейступени, если общее число дефектных единиц в выборке как первой и второйступеней контроля больше Ас и меньше Re второй ступени контроля.

Контроль следует проводить натретьей и, по мере необходимости, на дальнейших ступенях до последней так же,как на второй ступени.

2.3.2. Многоступенчатый контрольследует всегда начинать от первой ступени принятого плана контроля и кончать вмомент получения информации, позволяющей принять решение о признании партии,соответствующей или не соответствующей требованиям.

Ход действия при применениимногоступенчатых планов контроля приведен на черт.4.

2.4. Планы последовательного контроля.

2.4.1. Последовательные планыконтроля даны в табл. 29, 30.

Условия перехода с одного видаконтроля на другой по п. 1.6.

2.4.2. Выбор плана контроля.

План контроля выбирают следующимобразом:

устанавливают объем партии Nи уровень контроля;

выбирают код объема выборки дляданного объема партии и данного уровня контроля;

по табл. 29 и 30находят параметры Н, bи максимальный объем выборки М в зависимости от кода объема выборки иприемочного уровня дефектности.

2.4.3.Определение соответствия партии продукции установленным требованиям:

1) из партии продукции отбираютпоследовательно по одной единице продукции;

2) после контроля каждой единицыпродукции вычисляют значение

v = (H+ i) - (b · z)

где Н и b - параметры плана контроля (табл. 29 и 30);

i - количество годных единицпродукции после очередного контроля;

z - количество дефектных единицпродукции после очередного контроля.

Партию продукции считаютсоответствующей требованиям, если v = 2Н.

Партию продукции считают несоответствующей требованиям, если v £0.

Если 0 < v < 2Н, контрольпродолжается.


Таблица 26

Многоступенчатые планы (нормальный контроль)

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

B

C

D

2

2

2

4

2

6

2

8

2

10

2

12

2

14

E

3

3

3

6

3

9

3

12

3

15

3

18

3

21

F

5

5

#

2

5

10

#

2

5

15

0

2

5

20

0

3

5

25

1

3

5

30

1

3

5

35

2

3

G

8

8

#

2

#

2

8

16

#

2

0

3

8

24

0

2

0

3

8

32

0

3

1

4

8

40

1

3

2

4

8

48

1

3

3

5

8

56

2

3

4

5

H

13

13

#

2

#

2

#

3

13

26

#

2

0

3

0

3

13

39

0

2

0

3

1

4

13

52

0

3

1

4

2

5

13

65

1

3

2

4

3

6

13

78

1

3

3

5

4

6

13

91

2

3

4

5

6

7

J

20

20

#

2

#

2

#

3

#

4

20

40

#

2

0

3

0

3

1

5

20

60

0

2

0

3

1

4

2

6

20

80

0

3

1

4

2

5

3

7

20

100

1

3

2

4

3

6

5

8

20

120

1

3

3

5

4

6

7

9

20

140

2

3

4

5

6

7

9

10

Продолжение табл. 26

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

B

C

D

2

2

#

2

#

2

#

3

#

4

0

4

0

5

1

7

2

9

4

12

6

16

2

4

#

2

0

3

0

3

1

5

1

6

3

8

4

10

7

14

11

19

17

27

2

6

0

2

0

3

1

4

2

6

3

8

6

10

8

13

13

19

19

27

29

39

2

8

0

3

1

4

2

5

3

7

5

10

8

13

12

17

19

25

27

34

40

49

2

10

1

3

2

4

3

6

5

8

7

11

11

15

17

20

25

29

36

40

53

58

2

12

1

3

3

5

4

6

7

9

10

12

14

17

21

23

31

33

45

47

65

68

2

14

2

3

4

5

6

7

9

10

13

14

18

19

25

26

37

38

53

54

77

78

E

3

3

#

2

#

2

#

3

#

4

0

4

0

5

1

7

2

9

4

12

6

16

3

6

#

2

0

3

0

3

1

5

1

6

3

8

4

10

7

14

11

19

17

27

3

9

0

2

0

3

1

4

2

6

3

8

6

10

8

13

13

19

19

27

29

39

3

12

0

3

1

4

2

5

3

7

5

10

8

13

12

17

19

25

27

34

40

49

3

15

1

3

2

4

3

6

5

8

7

11

11

15

17

20

25

29

36

40

53

58

3

18

1

3

3

5

4

6

7

9

10

12

14

17

21

23

31

33

45

47

65

68

3

21

2

3

4

5

6

7

9

10

13

14

18

19

25

26

37

38

53

54

77

78

F

5

5

#

2

#

3

#

4

0

4

0

5

1

7

2

9

5

10

0

3

0

3

1

5

1

6

3

8

4

10

7

14

5

15

0

3

1

4

2

6

3

8

6

10

8

13

13

19

5

20

1

4

2

5

3

7

5

10

8

13

12

17

19

25

5

25

2

4

3

6

5

8

7

11

11

15

17

20

25

29

5

30

3

5

4

6

7

9

10

12

14

17

21

23

31

33

5

35

4

5

6

7

9

10

13

14

18

19

25

26

37

38

G

8

8

#

3

#

4

0

4

0

5

1

7

2

9

8

16

0

3

1

5

1

6

3

8

4

10

7

14

8

24

1

4

2

6

3

8

6

10

8

13

13

19

8

32

2

5

3

7

5

10

8

13

12

17

19

25

8

40

3

6

5

8

7

11

11

15

17

20

25

29

8

48

4

6

7

9

10

12

14

17

21

23

31

33

8

56

6

7

9

10

13

14

18

19

25

26

37

38

H

13

13

#

4

0

4

0

5

1

7

2

9

13

26

1

5

1

6

3

8

4

10

7

14

13

39

2

6

3

8

6

10

8

13

13

19

13

52

3

7

5

10

8

13

12

17

19

25

13

65

5

8

7

11

11

15

17

20

25

29

13

78

7

9

10

12

14

17

21

23

31

33

13

91

9

10

13

14

18

19

25

26

37

38

J

20

20

0

4

0

5

1

7

2

9

20

40

1

6

3

8

4

10

7

14

20

60

3

8

6

10

8

13

13

19

20

80

5

10

8

13

12

17

19

25

20

100

7

11

11

15

17

20

25

29

20

120

10

12

14

17

21

23

31

33

20

140

13

14

18

19

25

26

37

38

Продолжение табл. 26

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

K

32

32

#

2

#

2

#

3

#

4

0

4

32

64

#

2

0

3

0

3

1

5

1

6

32

96

0

2

0

3

1

4

2

6

3

8

32

128

0

3

1

4

2

5

3

7

5

10

32

160

1

3

2

4

3

6

5

8

7

11

32

192

1

3

3

5

4

6

7

9

10

12

32

224

2

3

4

5

6

7

9

10

13

14

L

50

50

#

2

#

2

#

3

#

4

0

4

0

5

50

100

#

2

0

3

0

3

1

5

1

6

3

8

50

150

0

2

0

3

1

4

2

6

3

8

6

10

50

200

0

3

1

4

2

5

3

7

5

10

8

13

50

250

1

3

2

4

3

6

5

8

7

11

11

15

50

300

1

3

3

5

4

6

7

9

10

12

14

17

50

350

2

3

4

5

6

7

9

10

13

14

18

19

M

80

80

#

2

#

2

#

3

#

4

0

4

0

5

1

7

80

160

#

2

0

3

0

3

1

5

1

6

3

8

4

10

80

240

0

2

0

3

1

4

2

6

3

8

6

10

8

13

80

320

0

3

1

4

2

5

3

7

5

10

8

13

12

17

80

400

1

3

2

4

3

6

5

8

7

11

11

15

17

20

80

480

1

3

3

5

4

6

7

9

10

12

14

17

21

23

80

560

2

3

4

5

6

7

9

10

13

14

18

19

25

26

N

125

125

#

2

#

2

#

3

#

4

0

4

0

5

1

7

2

9

125

250

#

2

0

3

0

3

1

5

1

6

3

8

4

10

7

14

125

375

0

2

0

3

1

4

2

6

3

8

6

10

8

13

13

19

125

500

0

3

1

4

2

5

3

7

5

10

8

13

12

17

19

25

125

625

1

3

2

4

3

6

5

8

7

11

11

15

17

20

25

29

125

750

1

3

3

5

4

6

7

9

10

12

14

17

21

23

31

33

125

875

2

3

4

5

6

7

9

10

13

14

18

19

25

26

37

38

P

200

200

#

2

#

2

#

3

#

4

0

4

0

5

1

7

2

9

200

400

#

2

0

3

0

3

1

5

1

6

3

8

4

10

7

14

200

600

0

2

0

3

1

4

2

6

3

8

6

10

8

13

13

19

200

800

0

3

1

4

2

5

3

7

5

10

8

13

12

17

19

25

200

1000

1

3

2

4

3

6

5

8

7

11

11

15

17

20

25

29

200

1200

1

3

3

5

4

6

7

9

10

12

14

17

21

23

31

33

200

1400

2

3

4

5

6

7

9

10

13

14

18

19

25

26

37

38

Q

315

315

#

2

#

2

#

3

#

4

0

4

0

5

1

7

2

9

315

630

#

2

0

3

0

3

1

5

1

6

3

8

4

10

7

14

315

945

0

2

0

3

1

4

2

6

3

8

6

10

8

13

13

19

315

1260

0

3

1

4

2

5

3

7

5

10

8

13

12

17

19

25

315

1575

1

3

2

4

3

6

5

8

7

11

11

15

17

20

25

29

315

1890

1

3

3

5

4

6

7

9

10

12

14

17

21

23

31

33

315

2205

2

3

4

5

6

7

9

10

13

14

18

19

25

26

37

38

R

500

500

#

2

#

2

#

3

#

4

0

4

0

5

1

7

2

9

500

1000

#

2

0

3

0

3

1

5

1

6

3

8

4

10

7

14

500

1500

0

2

0

3

1

4

2

6

3

8

6

10

8

13

13

19

500

2000

0

3

1

4

2

5

3

7

5

10

8

13

12

17

19

25

500

2500

1

3

2

4

3

6

5

8

7

11

11

15

17

20

25

29

500

3000

1

3

3

5

4

6

7

9

10

12

14

17

21

23

31

33

500

3500

2

3

4

5

6

7

9

10

13

14

18

19

25

26

37

38

Продолжение табл. 26

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

K

32

32

0

5

1

7

2

9

32

64

3

8

4

10

7

14

32

96

6

10

8

13

13

19

32

128

8

13

12

17

19

25

32

160

11

15

17

20

25

29

32

192

14

17

21

23

31

33

32

224

18

19

25

26

37

38

L

50

50

1

7

2

9

50

100

4

10

7

14

50

150

8

13

13

19

50

200

12

17

19

25

50

250

17

20

25

29

50

300

21

23

31

33

50

350

25

26

37

38

M

80

80

2

9

80

160

7

14

80

240

13

19

80

320

19

25

80

400

25

29

80

480

31

33

80

560

37

38

N

125

125

125

250

125

375

125

500

125

625

125

750

125

875

P

200

200

200

400

200

600

200

800

200

1000

200

1200

200

1400

Q

315

315

315

630

315

945

315

1260

315

1575

315

1890

315

2205

R

500

500

500

1000

500

1500

500

2000

500

2500

500

3000

500

3500

Таблица 27

Многоступенчатые планы (усиленный контроль)

Код объема выборки

Объем выборки

Общий объем выборки



0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

B

C

D

2

2

2

4

2

6

2

8

2

10

2

12

2

14

E

3

3

3

6

3

9

3

12

3

15

3

18

3

21

F

5

5

5

10

5

15

5

20

5

25

5

30

5

35

G

8

8

#

2

8

16

#

2

8

24

0

2

8

32

0

3

8

40

1

3

8

48

1

3

8

56

2

3

H

13

13

#

2

#

2

13

26

#

2

0

3

13

39

0

2

0

3

13

52

0

3

1

4

13

65

1

3

2

4

13

78

1

3

3

5

13

91

2

3

4

5

J

20

20

#

2

#

2

#

3

20

40

#

2

0

3

0

3

20

60

0

2

0

3

1

4

20

80

0

3

1

4

2

5

20

100

1

3

2

4

3

6

20

120

1

3

3

5

4

6

20

140

2

3

4

5

6

7

Продолжение табл. 27

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

B

C

D

2

2

#

2

#

2

#

3

#

4

0

4

0

6

1

8

3

10

6

15

2

4

#

2

0

3

0

3

1

5

2

7

3

9

6

12

10

17

16

25

2

6

0

2

0

3

1

4

2

6

4

9

7

12

11

17

17

24

26

36

2

8

0

3

1

4

2

5

3

7

6

11

10

15

16

22

24

31

37

46

2

10

1

3

2

4

3

6

5

8

9

12

14

17

22

25

32

37

49

55

2

12

1

3

3

5

4

6

7

9

12

14

18

20

27

29

40

43

61

64

2

14

2

3

4

5

6

7

9

10

14

15

21

22

32

33

48

49

72

73

E

3

3

#

2

#

2

#

3

#

4

0

4

0

6

1

8

3

10

6

15

3

6

#

2

0

3

0

3

1

5

2

7

3

9

6

12

10

17

16

25

3

9

0

2

0

3

1

4

2

6

4

9

7

12

11

17

17

24

26

36

3

12

0

3

1

4

2

5

3

7

6

11

10

15

16

22

24

31

37

46

3

15

1

3

2

4

3

6

5

8

9

12

14

17

22

25

32

37

49

55

3

18

1

3

3

5

4

6

7

9

12

14

18

20

27

29

40

43

61

64

3

21

2

3

4

5

6

7

9

10

14

15

21

22

32

33

48

49

72

73

F

5

5

#

2

#

2

#

3

#

4

0

4

0

6

1

8

5

10

#

2

0

3

0

3

1

5

2

7

3

9

6

12

5

15

0

2

0

3

1

4

2

6

4

9

7

12

11

17

5

20

0

3

1

4

2

5

3

7

6

11

10

15

16

22

5

25

1

3

2

4

3

6

5

8

9

12

14

17

22

25

5

30

1

3

3

5

4

6

7

9

12

14

18

20

27

29

5

35

2

3

4

5

6

7

9

10

14

15

21

22

32

33

G

8

8

#

2

#

3

#

4

0

4

0

6

1

8

8

16

0

3

0

3

1

5

2

7

3

9

6

12

8

24

0

3

1

4

2

6

4

9

7

12

11

17

8

32

1

4

2

5

3

7

6

11

10

15

16

22

8

40

2

4

3

6

5

8

9

12

14

17

22

25

8

48

3

5

4

6

7

9

12

14

18

20

27

29

8

56

4

5

6

7

9

10

14

15

21

22

32

33

H

13

13

#

3

#

4

0

4

0

6

1

8

13

26

0

3

1

5

2

7

3

9

6

12

13

39

1

4

2

6

4

9

7

12

11

17

13

52

2

5

3

7

6

11

10

15

16

22

13

65

3

6

5

8

9

12

14

17

22

25

13

78

4

6

7

9

12

14

18

20

27

29

13

91

6

7

9

10

14

15

21

22

32

33

J

20

20

#

4

0

4

0

6

1

8

20

40

1

5

2

7

3

9

6

12

20

60

2

6

4

9

7

12

11

17

20

80

3

7

6

11

10

15

16

22

20

100

5

8

9

12

14

17

22

25

20

120

7

9

12

14

18

20

27

29

20

140

9

10

14

15

21

22

32

33

Продолжение табл. 27

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

K

32

32

#

2

#

2

#

3

#

4

32

64

#

2

0

3

0

3

1

5

32

96

0

2

0

3

1

4

2

6

32

128

0

3

1

4

2

5

3

7

32

160

1

3

2

4

3

6

5

8

32

192

1

3

3

5

4

6

7

9

32

224

2

3

4

5

6

7

9

10

L

50

50

#

2

#

2

#

3

#

4

0

4

50

100

#

2

0

3

0

3

1

5

2

7

50

150

0

2

0

3

1

4

2

6

4

9

50

200

0

3

1

4

2

5

3

7

6

11

50

250

1

3

2

4

3

6

5

8

9

12

50

300

1

3

3

5

4

6

7

9

12

14

50

350

2

3

4

5

6

7

9

10

14

15

M

80

80

#

2

#

2

#

3

#

4

0

4

0

6

80

160

#

2

0

3

0

3

1

5

2

7

3

9

80

240

0

2

0

3

1

4

2

6

4

9

7

12

80

320

0

3

1

4

2

5

3

7

6

11

10

15

80

400

1

3

2

4

3

6

5

8

9

12

14

17

80

480

1

3

3

5

4

6

7

9

12

14

18

20

80

560

2

3

4

5

6

7

9

10

14

15

21

22

N

125

125

#

2

#

2

#

3

#

4

0

4

0

6

1

8

125

250

#

2

0

3

0

3

1

5

2

7

3

9

6

12

125

375

0

2

0

3

1

4

2

6

4

9

7

12

11

17

125

500

0

3

1

4

2

5

3

7

6

11

10

15

16

22

125

625

1

3

2

4

3

6

5

8

9

12

14

17

22

25

125

750

1

3

3

5

4

6

7

9

12

14

18

20

27

29

125

875

2

3

4

5

6

7

9

10

14

15

21

22

32

33

P

200

200

#

2

#

2

#

3

#

4

0

4

0

6

1

8

200

400

#

2

0

3

0

3

1

5

2

7

3

9

6

12

200

600

0

2

0

3

1

4

2

6

4

9

7

12

11

17

200

800

0

3

1

4

2

5

3

7

6

11

10

15

16

22

200

1000

1

3

2

4

3

6

5

8

9

12

14

17

22

25

200

1200

1

3

3

5

4

6

7

9

12

14

18

20

27

29

200

1400

2

3

4

5

6

7

9

10

14

15

21

22

32

33

Q

315

315

#

2

#

2

#

3

#

4

0

4

0

6

1

8

315

630

#

2

0

3

0

3

1

5

2

7

3

9

6

12

315

945

0

2

0

3

1

4

2

6

4

9

7

12

11

17

315

1260

0

3

1

4

2

5

3

7

6

11

10

15

16

22

315

1575

1

3

2

4

3

6

5

8

9

12

14

17

22

25

315

1890

1

3

3

5

4

6

7

9

12

14

18

20

27

29

315

2205

2

3

4

5

6

7

9

10

14

15

21

22

32

33

R

500

500

-

#

2

#

2

#

3

#

4

0

4

0

6

1

8

500

1000

#

2

0

3

0

3

1

5

2

7

3

9

6

12

500

1500

0

2

0

3

1

4

2

6

4

9

7

12

11

17

500

2000

0

3

1

4

2

5

3

7

6

11

10

15

16

22

500

2500

1

3

2

4

3

6

5

8

9

12

14

17

22

25

500

3000

1

3

3

5

4

6

7

9

12

14

18

20

27

29

500

3500

2

3

4

5

6

7

9

10

14

15

21

22

32

33

S

800

800

-

-

#

2

-

-

-

-

-

-

-

-

-

-

800

1600

#

2

800

2400

0

2

800

3200

0

3

800

4000

1

3

800

4800

1

3

800

5600

2

3

Продолжение табл. 27

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

K

32

32

0

4

0

6

1

8

32

64

2

7

3

9

6

12

32

96

4

9

7

12

11

17

32

128

6

11

10

15

16

22

32

160

9

12

14

17

22

25

32

192

12

14

18

20

27

29

32

224

14

15

21

22

32

33

L

50

50

0

6

1

8

50

100

3

9

6

12

50

150

7

12

11

17

50

200

10

15

16

22

50

250

14

17

22

25

50

300

18

20

27

29

50

350

21

22

32

33

M

80

80

1

8

80

160

6

12

80

240

11

17

80

320

16

22

80

400

22

25

80

480

27

29

80

560

32

33

N

125

125

125

250

125

375

125

500

125

625

125

750

125

875

P

200

200

200

400

200

600

200

800

200

1000

200

1200

200

1400

Q

315

315

315

630

315

945

315

1260

315

1575

315

1890

315

2205

R

500

500

500

1000

500

1500

500

2000

500

2500

500

3000

500

3500

S

800

800

-

-

-

-

-

-

-

-

-

-

-

-

-

800

1600

800

2400

800

3200

800

4000

800

4800

800

5600

Таблица 28

Многоступенчатые планы (ослабленный контроль)

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

B

C

D

E

F

2

2

#

2

2

4

#

2

2

6

0

2

2

8

0

3

2

10

0

3

2

12

0

3

2

14

1

3

G

3

3

#

2

#

2

3

6

#

2

#

3

3

9

0

2

0

3

3

12

0

3

0

4

3

15

0

3

0

4

3

18

0

3

1

5

3

21

1

3

1

5

H

5

5

#

2

#

2

#

3

5

10

#

2

#

3

#

3

5

15

0

2

0

3

0

4

5

20

0

3

0

4

0

5

5

25

0

3

0

4

1

6

5

30

0

3

1

5

1

6

5

35

1

3

1

5

2

7

J

8

8

#

2

#

2

#

3

#

3

8

16

#

2

#

3

#

3

0

4

8

24

0

2

0

3

0

4

0

5

8

32

0

3

0

4

0

5

1

6

8

40

0

3

0

4

1

6

2

7

8

48

0

3

1

5

1

6

3

7

8

56

1

3

1

5

2

7

4

8

K

13

13

#

2

#

2

#

3

#

3

#

4

13

26

#

2

#

3

#

3

0

4

0

5

13

39

0

2

0

3

0

4

0

5

1

6

13

52

0

3

0

4

0

5

1

6

2

7

13

65

0

3

0

4

1

6

2

7

3

8

13

78

0

3

1

5

1

6

3

7

4

9

13

91

1

3

1

5

2

7

4

8

6

10

Продолжение табл. 28

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

A

-

-

B

C

D

E

F

2

2

#

2

#

3

#

3

#

4

#

4

0

5

0

6

2

4

#

3

#

3

0

4

0

5

1

6

1

7

3

9

2

6

0

3

0

4

0

5

1

6

2

8

3

9

6

12

2

8

0

4

0

5

1

6

2

7

3

10

5

12

8

15

2

10

0

4

1

6

2

7

3

8

5

11

7

13

11

17

2

12

1

5

1

6

3

7

4

9

7

12

10

15

14

20

2

14

1

5

2

7

4

8

6

10

9

14

13

17

18

22

G

3

3

#

3

#

3

#

4

#

4

0

5

0

6

3

6

#

3

0

4

0

5

1

6

1

7

3

9

3

9

0

4

0

5

1

6

2

8

3

9

6

12

3

12

0

5

1

6

2

7

3

10

5

12

8

15

3

15

1

6

2

7

3

8

5

11

7

13

11

17

3

18

1

6

3

7

4

9

7

12

10

15

14

20

3

21

2

7

4

8

6

10

9

14

13

17

18

22

H

5

5

#

3

#

4

#

4

0

5

0

6

5

10

0

4

0

5

1

6

1

7

3

9

5

15

0

5

1

6

2

8

3

9

6

12

5

20

1

6

2

7

3

10

5

12

8

15

5

25

2

7

3

8

5

11

7

13

11

17

5

30

3

7

4

9

7

12

10

15

14

20

5

35

4

8

6

10

9

14

13

17

18

22

J

8

8

#

4

#

4

0

5

0

6

8

16

0

5

1

6

1

7

3

9

8

24

1

6

2

8

3

9

6

12

8

32

2

7

3

10

5

12

8

15

8

40

3

8

5

11

7

13

11

17

8

48

4

9

7

12

10

15

14

20

8

56

6

10

9

14

13

17

18

22

K

13

13

#

4

0

5

0

6

13

26

1

6

1

7

3

9

13

39

2

8

3

9

6

12

13

52

3

10

5

12

8

15

13

65

5

11

7

13

11

17

13

78

7

12

10

15

14

20

13

91

9

14

13

17

18

22

Продолжение табл. 28

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

L

20

20

#

2

#

2

#

3

#

3

#

4

#

4

20

40

#

2

#

3

#

3

0

4

0

5

1

6

20

60

0

2

0

3

0

4

0

5

1

6

2

8

20

80

0

3

0

4

0

5

1

6

2

7

3

10

20

100

0

3

0

4

1

6

2

7

3

8

5

11

20

120

0

3

1

5

1

6

3

7

4

9

7

12

20

140

1

3

1

5

2

7

4

8

6

10

9

14

M

32

32

#

2

#

2

#

3

#

3

#

4

#

4

0

5

32

64

#

2

#

3

#

3

0

4

0

5

1

6

1

7

32

96

0

2

0

3

0

4

0

5

1

6

2

8

3

9

32

128

0

3

0

4

0

5

1

6

2

7

3

10

5

12

32

160

0

3

0

4

1

6

2

7

3

8

5

11

7

13

32

192

0

3

1

5

1

6

3

7

4

9

7

12

10

15

32

224

1

3

1

5

2

7

4

8

6

10

9

14

13

17

N

50

50

#

2

#

2

#

3

#

3

#

4

#

4

0

5

0

6

50

100

#

2

#

3

#

3

0

4

0

5

1

6

1

7

3

9

50

150

0

2

0

3

0

4

0

5

1

6

2

8

3

9

6

12

50

200

0

3

0

4

0

5

1

6

2

7

3

10

5

12

8

15

50

250

0

3

0

4

1

6

2

7

3

8

5

11

7

13

11

17

50

300

0

3

1

5

1

6

3

7

4

9

7

12

10

15

14

20

50

350

1

3

1

5

2

7

4

8

6

10

9

14

13

17

18

22

P

80

80

#

2

#

2

#

3

#

3

#

4

#

4

0

5

0

6

80

160

#

2

#

3

#

3

0

4

0

5

1

6

1

7

3

9

80

240

0

2

0

3

0

4

0

5

1

6

2

8

3

9

6

12

80

320

0

3

0

4

0

5

1

6

2

7

3

10

5

12

8

15

80

400

0

3

0

4

1

6

2

7

3

8

5

11

7

13

11

17

80

480

0

3

1

5

1

6

3

7

4

9

7

12

10

15

14

20

80

560

1

3

1

5

2

7

4

8

6

10

9

14

13

17

18

22

Q

125

125

#

2

#

2

#

3

#

3

#

4

#

4

0

5

0

6

125

250

#

2

#

3

#

3

0

4

0

5

1

6

1

7

3

9

125

375

0

2

0

3

0

4

0

5

1

6

2

8

3

9

6

12

125

500

0

3

0

4

0

5

1

6

2

7

3

10

5

12

8

15

125

625

0

3

0

4

1

6

2

7

3

8

5

11

7

13

11

17

125

750

0

3

1

5

1

6

3

7

4

9

7

12

10

15

14

20

125

875

1

3

1

5

2

7

4

8

6

10

9

14

13

17

18

22

R

200

200

#

2

#

2

#

3

#

3

#

4

#

4

0

5

0

6

200

400

#

2

#

3

#

3

0

4

0

5

1

6

1

7

3

9

200

600

0

2

0

3

0

4

0

5

1

6

2

8

3

9

6

12

200

800

0

3

0

4

0

5

1

6

2

7

3

10

5

12

8

15

200

1000

0

3

0

4

1

6

2

7

3

8

5

11

7

13

11

17

200

1200

0

3

1

5

1

6

3

7

4

9

7

12

10

15

14

20

200

1400

1

3

1

5

2

7

4

8

6

10

9

14

13

17

18

22

Продолжение табл. 28

Код объема выборки

Объем выборки

Общий объем выборки

Приемочный уровень дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

Ac

Re

L

20

20

0

5

0

6

20

40

1

7

3

9

20

60

3

9

6

12

20

80

5

12

8

15

20

100

7

13

11

17

20

120

10

15

14

20

20

140

13

17

18

22

M

32

32

0

6

32

64

3

9

32

96

6

12

32

128

8

15

32

160

11

17

32

192

14

20

32

224

18

22

N

50

50

50

100

50

150

50

200

50

250

50

300

50

350

P

80

80

80

160

80

240

80

320

80

400

80

480

80

560

Q

125

125

125

250

125

375

125

500

125

625

125

750

125

875

R

200

200

200

400

200

600

200

800

200

1000

200

1200

200

1400

Примечание к табл. 26 - 28. Условные обозначения:

* - применяют первый план подстрелкой; если объем выборки равен или больше объема партии, применяют 100%-ный контроль;

 - применяют первый план над стрелкой;

* - нельзяприменять партии при этом объеме выборки;

* - если вовторой ступени контроля число дефектных единиц в выборке превышает приемочноечисло Ac, но не превышаетбраковочного числа Re - партиюпринимают, но возвращаются к нормальному контролю.


Черт. 4.

Если количество проверенныхединиц продукции достигает максимального значения М по табл. 29 или 30,применяют последнюю ступень соответствующего многоступенчатого плана контроля.

Ход действия при применениипоследовательных планов контроля приведен на черт.5.

Примеры применения плановконтроля приведены в справочном приложении 1.

2.5. Применение планов контроля при оценке числа дефектов на 100 единицпродукции.

2.5.1. При оценке партии почислу дефектов на 100 единиц продукции следует поступать, как при контроле процентадефектных единиц (см. пп. 2.1 - 2.3), заменяя термин «дефектная единица»термином «дефект».

2.6. Вспомогательные данные,используемые для расчета некоторых величин, определяющих план контроля,приведены в табл. 31 - 36.

2.7. Контрольный журнал длярегистрации последовательности партий от одного поставщика приведен всправочном приложении2.

Черт. 5.


Таблица29

Последовательные планы. Нормальный контроль

Код объема выборки

Максимальный объем выборки М

Параметр

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

A

-

-

B

C

D

14

H

8

6

4

b

16

5

2

E

21

H

13

9

8

6

b

26

8

5

3

F

35

H

20

14

10

9

8

b

40

13

7

5

3

G

56

H

32

22

16

15

11

10

b

64

21

12

9

5

3

H

91

H

50

34

26

22

17

16

13

b

100

33

20

14

8

6

4

J

140

H

80

55

40

34

28

24

20

17

b

160

54

32

23

14

10

7

5

K

224

H

125

86

64

54

43

37

31

28

22

b

250

85

53

36

22

16

11

8

5

L

350

H

200

137

103

86

69

60

51

43

36

b

400

136

86

59

36

27

19

13

8

M

560

H

315

216

162

136

109

94

80

68

56

b

630

215

136

93

58

42

30

21

14

N

875

H

500

343

260

216

174

150

127

108

89

b

1000

342

219

149

93

68

48

34

22

P

1400

H

800

548

410

345

278

239

203

173

142

b

1600

547

346

238

150

109

77

55

36

Q

2205

H

1250

856

651

539

434

374

318

270

223

b

2500

855

542

373

235

171

121

86

58

R

3500

H

1370

1026

862

694

598

508

432

356

b

1369

868

597

376

273

194

139

93

Примечание. Условные обозначения:

* - применяют первый план подстрелкой;

 - применяют первый план над стрелкой;

* - применяют соответствующийодноступенчатый план контроля по ГОСТ 18242-72;

** - применяютсоответствующий одноступенчатый или двухступенчатый план контроля по ГОСТ18242-72 или следующий последовательный план.

Таблица 30

Последовательные планы. Усиленный контроль

Код объема выборки

Максимальный объем выборки М

Параметр

Приемочный уровень дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

A

-

-

B

C

D

14

H

8

6

b

16

5

E

21

H

13

9

8

b

26

8

5

F

35

H

20

14

10

9

b

40

13

7

5

G

56

H

32

22

16

15

11

b

64

21

12

9

5

H

91

H

50

34

26

22

17

14

b

100

33

20

14

8

5

J

140

H

80

55

40

34

28

22

19

b

160

54

32

23

14

8

6

K

224

H

125

86

64

54

43

35

28

24

b

250

85

53

36

22

14

9

6

L

350

H

200

137

103

86

69

56

47

38

b

400

136

86

59

36

23

15

10

M

560

H

315

216

162

136

109

89

73

60

b

630

215

136

93

58

37

25

16

N

875

H

500

343

260

216

174

141

117

96

b

1000

342

219

149

93

59

40

26

P

1400

H

800

548

410

345

278

225

186

154

b

1600

547

346

238

150

96

64

43

Q

2205

H

1250

856

641

539

434

351

291

240

b

2500

855

542

373

235

150

101

67

R

3500

H

2000

1370

1026

862

694

562

466

384

b

4000

1369

808

597

376

240

162

108

S

5600

H





2158



























b





2157



























Примечание к табл. 29 - 30. Условные обозначения:

* - применяют первый план подстрелкой;

 - применяют первый план над стрелкой;

* - применяют соответствующийодноступенчатый план контроля по ГОСТ 18242-72 или следующий последовательныйплан.

Таблица 31

Одноступенчатые планы (нормальный контроль)

Код объема выборки

Объем выборки

Коэффициент AOQL при приемочном уровне дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

A

2

-

-

-

-

-

-

-

-

-

-

-

-

-

B

3

-

-

-

-

-

-

-

-

-

-

-

-

-

C

5

-

-

-

-

-

-

-

-

-

-

-

-

7,4

D

8

-

-

-

-

-

-

-

-

-

-

-

4,6

-

E

13

-

-

-

-

-

-

-

-

-

-

2,8

-

-

F

20

-

-

-

-

-

-

-

-

-

1,8

-

-

4,2

G

32

-

-

-

-

-

-

-

-

1,2

-

-

2,6

4,3

H

50

-

-

-

-

-

-

-

0,74

-

-

1,7

2,7

3,9

J

80

-

-

-

-

-

-

0,46

-

-

1,1

1,7

2,4

4,0

K

125

-

-

-

-

-

0,29

-

-

0,67

1,1

1,6

2,5

3,6

L

200

-

-

-

-

0,18

-

-

0,42

0,69

0,97

1,6

2,2

3,3

M

315

-

-

-

0,12

-

-

0,27

0,44

0,62

1,00

1,4

2,1

3,0

N

500

-

-

0,074

-

-

0,17

0,27

0,39

0,63

0,90

1,3

1,9

2,9

P

800

-

0,046

-

-

0,11

0,17

0,24

0,40

0,56

0,82

1,2

1,8

-

Q

1250

0,029

-

-

0,067

0,11

0,16

0,25

0,36

0,52

0,75

1,2

-

-

R

2000

-

-

0,042

0,069

0,097

0,16

0,22

0,33

0,47

0,75

-

-

-

Продолжение табл. 31

Код объема

выборки

Объем выборки

Коэффициент AOQL при приемочном уровне дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

A

2

-

1

-

-

42

69

97

160

220

330

470

730

1100

B

3

12

-

-

28

46

65

110

150

220

310

490

720

1100

C

5

-

-

17

27

39

63

90

130

190

290

430

660

-

D

8

-

11

17

24

40

56

82

120

180

270

410

-

-

E

13

6,5

11

15

24

34

50

72

110

170

250

-

-

-

F

20

6,9

9,7

16

22

33

47

73

-

-

-

-

-

-

G

32

6,1

9,9

14

21

29

46

-

-

-

-

-

-

-

H

50

6,3

9,0

13

19

29

-

-

-

-

-

-

-

-

J

80

5,6

8,2

12

18

-

-

-

-

-

-

-

-

-

K

125

5,2

7,5

12

-

-

-

-

-

-

-

-

-

-

L

200

4,7

7,3

-

-

-

-

-

-

-

-

-

-

-

M

315

4,7

-

-

-

-

-

-

-

-

-

-

-

-

N

500

-

-

-

-

-

-

-

-

-

-

-

-

-

P

800

-

-

-

-

-

-

-

-

-

-

-

-

-

Q

1250

-

-

-

-

-

-

-

-

-

-

-

-

-

R

2000

-

-

-

-

-

-

-

-

-

-

-

-

-

Таблица 32

Одноступенчатые планы (усиленный контроль)

Код объема

выборки

Объем выборки

Коэффициент AOQL при приемочном уровне дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

A

2



-

-

-

-

-

-

-

-

-

-

-

-

B

3

-

-

-

-

-

-

-

-

-

-

-

-

-

C

5

-

-

-

-

-

-

-

-

-

-

-

-

-

D

8

-

-

-

-

-

-

-

-

-

-

-

-

4,6

E

13

-

-

-

-

-

-

-

-

-

-

-

2,8

-

F

20

-

-

-

-

-

-

-

-

-

-

1,8

-

-

G

32

-

-

-

-

-

-

-

-

-

1,2

-

-

2,6

H

50

-

-

-

-

-

-

-

-

0,74

-

-

1,7

2,7

J

80

-

-

-

-

-

-

-

0,46

-

-

1,1

1,7

2,4

K

125

-

-

-

-

-

-

0,29

-

-

0,67

1,1

1,6

2,5

L

200

-

-

-

-

-

0,18,

-

-

0,42

0,68

0,97

1,6

2,6

M

315

-

-

-

-

0,12

-

-

0,27

0,44

0,62

1,0

1,6

2,5

N

500

-

-

-

0,074

-

-

0,17

0,27

0,39

0,63

1,0

1,6

2,5

P

800

-

-

0,046

-

-

0,11

0,17

0,24

0,40

0,64

0,99

1,6

-

Q

1250

-

0,029

-

-

0,067

0,11

0,16

0,25

0,41

0,64

0,99

-

-

R

2000

0,018

-

-

0,042

0,069

0,097

0,16

0,26

0,40

0,62

-

-

-

S

3150

-

-

0,027

-

-

-

-

-

-

-

-

-

-

Продолжение табл. 32

Код объема

выборки

Объем выборки

Коэффициент AOQL при приемочном уровне дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

A

2

-

-

-

-

-

42

69

97

160

260

400

620

970

B

3

-

12

-

-

28

46

65

110

170

270

410

650

1100

C

5

7,4

-

-

17

27

39

63

100

160

250

390

610

-

D

8

-

-

11

17

24

40

64

99

160

240

380

-

-

E

13

-

6,5

11

16

24

40

61

95

150

240

-

-

-

F

20

4,2

6,9

9,7

16

26

40

62

-

-

-

-

-

-

G

32

4,3

6,1

9,9

16

25

39

-

-

-

-

-

-

-

H

50

3,9

6,3

10

16

25

-

-

-

-

-

-

-

-

J

80

4,0

6,4

9,9

16

-

-

-

-

-

-

-

-

-

K

125

4,1

6,4

6,9

-

-

-

-

-

-

-

-

-

-

L

200

4,0

6,2

-

-

-

-

-

-

-

-

-

-

-

M

315

3,9

-

-

-

-

-

-

-

-

-

-

-

-

N

500

-

-

-

-

-

-

-

-

-

-

-

-

-

P

800

-

-

-

-

-

-

-

-

-

-

-

-

-

Q

1250

-

-

-

-

-

-

-

-

-

-

-

-

-

R

2000

-

-

-

-

-

-

-

-

-

-

-

-

-

S

3150

-

-

-

-

-

-

-

-

-

-

-

-

-

Примечание к табл. 31- 32. Для получения точного значения предела среднеговыходного уровня дефектности AOQL коэффициенты из таблицыследует умножить на .

Таблица33

Одноступенчатые планы (нормальный контроль)

Код объема

выборки

Объем выборки

Браковочный уровень дефектности LQ (доля дефектных единиц) при b = 10 % для приемочного уровня дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

A

2

-

-

-

-

-

-

-

-

-

-

-

-

-

-

68

-

B

3

-

-

-

-

-

-

-

-

-

-

-

-

-

54

-

-

C

5

-

-

-

-

-

-

-

-

-

-

-

-

37

-

-

58

D

8



-



-

-

-

-

-

-

-

-

25

-

-

41

54

E

13

-

-

-

-

-

-

-

-

-

-

16

-

-

27

36

44

F

20

-

-

-

-

-

-

-

-

-

11

-

-

18

25

30

42

G

32

-





,







-

6,9

-

-

12

16

20

27

34

H

50

-

-

-

-

-

-

-

4,5

-

-

7,6

10

13

18

22

29

J

80

-

-

-

-

-

-

2,8

-

-

4,8

6,5

8,2

11

14

19

24

K

125











1,8

-

-

3,1

4,3

5,4

7,4

9,4

12

16

23

L

200

-

-

-

-

1,2

-

-

2,0

2,7

3,3

4,6

5,9

7,7

10

14

-

M

315

-

-

-

0,73

-



1,2

1,7

2,1

2,9

3,7

4,9

6,4

9,0

-

-

N

500

-

-

0,46

-

-

0,78

1,1

1,3

1,9

2,4

3,1

4,0

5,6

-

-

-

P

800

-

0,29

-

-

0,49

0,67

0,84

1,2

1,5

1,9

2,5

3,5

-

-

-

-

Q

1250

0,18

-

-

0,31

0,43

0,53

0,74

0,94

1,2

1,6

2,3

-

-

-

-

-

R

2000

-

-

0,20

0,27

0,33

0,46

0,59

0,77

1,0

1,4

-

-

-

-

-

-

Таблица 34

Одноступенчатые планы (нормальный контроль)

Код объема

выборки

Объем выборки

Браковочный уровень дефектности LQ (доля дефектных единиц) при b = 10 % для приемочного уровня дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

A

2

-

-

-

-

-

-

-

-

-

-

-

-

-

B

3

-

-

-

-

-

-

-

-

-

-

-

-

-

C

5

-

-

-

-

-

-

-

-

-

-

-

-

46

D

8

.

-

-

-

-

-

-

-

-

-

-

29

-

E

13

-

-

-

-

-

-

-

-

-

-

18

-

-

F

20

-

-

-

-

-

-

-

-

-

12

-

-

20

G

32

-

-

-

-

-

-

-

-

7,2

-

-

12

17

H

50

-

-

-

-

-

-

-

4,6

-

-

7,8

11

13

J

80

-

-

-

-

-

-

2,9

-

-

4,9

6,7

8,4

12

K

125

-

-

-

-

-

1,8

-

-

3,1

4,3

5,4

7,4

9,4

L

200

-

-

-

-

1,2

-

-

2,0

2,7

3,3

4,6

5,9

7,7

M

315

-

-

-

0,73

-

-

1,2

1,7

2,1

2,9

3,7

4,9

6,4

N

500

-

-

0,46

-

-

0,78

1,1

1,3

1,9

2,4

3,1

4,0

5,6

P

800

-

0,29

-

-

0,49

0,67

0,81

1,2

1,5

1,9

2,5

3,5

-

Q

1250

0,18

-

-

0,31

0,43

0,53

0,74

0,94

1,2

1,6

2,3

-

-

R

2000

-

-

0,20

0,27

0,33

0,46

0,59

0,77

1,0

1,4







Продолжение табл. 34

Код объема

выборки

Объем выборки

Браковочный уровень дефектности LQ (доля дефектных единиц) при b = 10 % для приемочного уровня дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

A

2

-

120

-

-

200

270

330

460

590

770

1000

4000

1900

B

3

77

-

-

130

180

220

310

390

510

670

940

1300

1800

C

5

-

-

78

110

130

190

240

310

409

560

770

1100

-

D

8

-

49

67

84

120

150

190

250

350

480

670

-

-

E

13

30

41

51

71

91

120

160

220

300

410

-

-

-

F

20

27

33

46

59

77

100

140

-

-

-

-

-

-

G

32

21

29

37

48

63

88

-

-

-

-

-

-

-

H

50

19

24

31

40

55

-

-

-

-

-

-

-

-

J

80

15

19

25

35

-

-

-

-

-

-

-

-

-

K

125

12

16

23

-

-

-

-

-

-

-

-

-

-

L

200

10

14

-

-

-

-

-

-

-

-

-

-

-

M

315

9,0

-

-

-

-

-

-

-

-

-

-

-

-

N

500

-

-

-

-

-

-

-

-

-

-

-

-

-

P

800

-

-

-

-

-

-

-

-

-

-

-

-

-

Q

1250

-

-

-

-

-

-

-

-

-

-

-

-

-

R

2000

-

-

-

-

-

-

-

-

-

-

-

-

-

Таблица 35

Одноступенчатые планы (нормальный контроль)

Код объема

выборки

Объем выборки

Браковочный уровень дефектности LQ (доля дефектных единиц) при b = 5 % для приемочного уровня дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

4,0

6,5

10

A

2

-

-

-

-

-

-

-

-

-

-

-

-

-

-

78

-

B

3

-

-

-

-

-

-

-

-

-

-

-

-

-

63

-

-

C

5

-

-

-

-

-

-

-

-

-

-

-

-

45

-

-

66

D

8

-

-

-

-

-

-

-

-

-

-

-

31

-

-

47

60

E

13

-

-

-

-

-

-

-

-

-

-

21

-

-

32

41

50

F

20

-

-

-

-

-

-

-

-

-

14

-

-

22

28

34

46

G

32



-





-



-

-

8,9

-

-

14

18

23

30

37

H

50

-

-

-

-

-

-

-

5,8

-

-

9,1

12

15

20

25

32

J

80

-

-

-

-

-

-

3,7

-

-

5,8

7,7

9,4

13

16

20

20

K

125

-

-

-

-

-

2,4

-

-

3,8

5,0

6,2

8,4

11

14

18

24

L

200

-

-

-

-

1,5

-

-

2,4

3,2

3,9

5,3

6,6

8,5

11

15

-

M

315

-

-



0,95

-

-

1,5

2,0

2,5

3,3

4,2

5,4

7,0

9,6

-

-

N

500

-

-

0,60

-

-

0,95

1,3

1,6

2,1

2,6

3,4

4,4

6,1

-

-

-

P

800

-

0,38

-

-

0,59

0,79

0,97

1,3

1,6

2,1

2,7

3,8

-

-

-

-

Q

1250

0,24

-

-

0,38

0,50

0,62

0,84

1,1

1,4

1,8

2,4

-

-

-

-

-

R

2000

-

-

0,24

0,32

0,39

0,53

0,66

0,85

1,1

1,5

-

-

-

-

-

-

Таблица 36

Одноступенчатые планы (нормальный контроль)

Код объема

выборки

Объем выборки

Браковочный уровень дефектности LQ (число дефектов на 100 единиц продукции) при b = 5 % для приемочного уровня дефектности AQL

0,010

0,015

0,025

0,040

0,065

0,10

0,15

0,25

0,40

0,65

1,0

1,5

2,5

A

2

-

-

-

-

-

-

-

-

-

-

-

-

-

B

3

-

-

-

-

-

-

-

-

-

-

-

-

-

C

5

-

-

-

-

-

-

-

-

-

-

-

-

60

D

8

-

-

-

-

.

-

-

-

-

-

-

38

-

E

13

-

-

-

-

-

-

-

-

-

-

23

-

-

F

20

-

-

-

-

-

-

-

-

-

15

-

-

24

G

32

-

-

-

-

-

-

-

-

9,4

-

-

15

20

H

50

-

-

-

-

-

-

-

6,0

-

-

9,5

13

16

J

80

-

-

-

-

-

-

3,8

-

-

5,9

7,9

9,7

13

K

125

-

-

-

-

-

2,4

-

-

3,8

5,0

6,2

8,4

11

L

200



-

-

-

1,5

-

-

2,4

3,2

3,9

5,3

6,6

8,5

M

315

-

-

-

0,95

-

-

1,5

2,0

2,5

3,3

4,2

5,4

7,0

N

500

-

-

0,60

-

-

0,95

1,3

1,6

2,1

2,6

3,4

4,4

6,1

P

800

-

0,38

-

-

0,59

0,79

0,97

1,3

1,6

2,1

2,7

3,8

-

Q

1250

0,24

-

-

0,38

0,50

0,62

0,84

1,1

1,4

1,8

2,4

-

-

R

2000

-

-

0,24

0,32

0,39

0,53

0,66

0,85

1,1

1,5

-

-

-

Продолжение табл. 36

Код объема

выборки

Объем выборки

Браковочный уровень дефектности LQ (число дефектов на 100 единиц продукции) при b = 5 % для приемочного уровня дефектности AQL

4,0

6,5

10

15

25

40

65

100

150

250

400

650

1000

A

2

-

150

-

-

240

320

390

530

660

850

1100

1500

2000

B

3

100

-

-

160

210

260

350

440

570

730

10ЭО

1400

1900

C

5

-

-

95

130

160

210

260

340

440

610

810

1100

-

D

8

-

5Э

79

97

130

160

210

270

380

510

710

-

-

E

13

37

48

60

81

100

130

170

230

310

440

-

-

-

F

20

32

3:5

53

66

85

110

150

-

-

-

-

-

-

G

32

24

33

41

53

68

95

-

-

-

-

-

-

-

H

50

21

23

34

44

61

-

-

-

-

-

-

-

-

J

80

16

21

27

38

-

-

-

-

-

-

-

-

-

K

125

14

18

24

-

-

-

-

-

-

-

-

-

-

L

200

11

15

-

-

-

-

-

-

-

-

-

-

-

M

315

9,6

-

-

-

-

-

-

-

-

-

-

-

-

N

500

-

-

-

-

-

-

-



-

-

-

-

-

P

800

-

-

-

-

-

-

-

-

-

-

-

-

-

Q

1250

-

-

-

-

-

-

-

-

-

-

-

-

-

R

2000

-

-

-

-

-

-

-

-

-

-

-

-

-

Разд. 3 - 5(Исключены, Изм. № 1).


ПРИЛОЖЕНИЕ 1
Справочное

ПРИМЕРЫ ПРИМЕНЕНИЯ ПЛАНОВ КОНТРОЛЯ.

Пример 1. Тип контроля- одноступенчатый.

Код объема выборки - G.

Приемочный уровень дефектности AQL = 1,5 %.

Найти объем выборок, приемочные и браковочные числа.

По табл. 20 - 22 настоящего стандарта находим объем выборок, приемочныеи браковочные числа для усиленного, нормального и ослабленного контроля.Значения найденных величин приведены в табл.1.

Таблица1

Усиленный контроль

Нормальный контроль

Ослабленный контроль

Объем выборки

Приемочное и браковочное числа c1/c2

Объем выборки

Приемочное и браковочное числа c1/c2

Объем выборки

Приемочное и браковочное числа c1/c2

50

1/2

32

1/2

13

0/2

Пример 2.Изготовителю необходимо для контроля готовой продукции определить планы контроля единиц продукции с двумя видамидефектов: значительными и малозначительными.

Установлены следующие значения приемочного уровня дефектности:

для значительных дефектов - 0,4 %;

для малозначительных дефектов - 6,5 %.

Учитывая, что контроль по обоим видам дефектов производится одновременнои изменение объема выборки при переходе от усиленного вида контроля кнормальному связано с организационными трудностями, изготовитель принимаетрешение изменить планы контроля следующим образом:

при усиленном контроле - перейти к следующему коду объема выборки длямалозначительных дефектов;

при нормальном контроле - перейти к следующему коду объема выборки какдля значительных, так и для малозначительных дефектов.

Значения выбранных объемов выборок, приемочных и браковочных чиселсводим в табл. 2.

Таблица 2

Виды дефектов

Усиленный контроль

Нормальный контроль

Ослабленный контроль

Объем выборки

Приемочное и браковочное числа c1/c2

Объем выборки

Приемочное и браковочное числа c1/c2

Объем выборки

Приемочное и браковочное числа c1/c2

Значительные

200

1/2

200

2/3

50

0/2

Малозначительные

200

18/19

200

21/22

50

7/10

Единицы продукции поступают на контроль партиями объемом 1400 - 1600 шт.

Принят общий уровень контроля II.

По табл. 1 настоящего стандартаопределим код объема выборки для общего уровня контроля II. Получим - К.

Из организационных соображений поставщик по согласованию с потребителем принимаетпланы одноступенчатого контроля.

По табл. 20 - 22 настоящего стандарта определим объемы выборок,приемочные и браковочные числа, значения которых приведены в табл. 3.

Таблица 3

Виды дефектов

Усиленный контроль

Нормальный контроль

Ослабленный контроль

Объем выборки

Приемочное и браковочное числа c1/c2

Объем выборки

Приемочное и браковочное числа c1/c2

Объем выборки

Приемочное и браковочное числа c1/c2

Значительные

200

1/2

125

1/2

50

0/2

Малозначительные

125

12/13

125

14/15

50

7/10

Пример 3. Построитьоперативные характеристики для планов контроля примера 2.

По табл. 20, 21 настоящего стандарта определим типплана контроля, код объема выборки и приемочный уровень дефектности (см. табл. 4).

Таблица4

Виды дефектов

Тип плана контроля, код объема выборки, AQL

усиленного

нормального

Значительные

Одноступенчатый, L, 0,4 %

Одноступенчатый, L, 0,4 %

Малозначительные

Одноступенчатый, L, 6,5 %

Одноступенчатый, L, 6,5 %

Найдем квантили оперативных характеристик для планов контролязначительных дефектов, воспользовавшись табл.13 настоящего стандарта. Полученные значения сведем в табл. 5.

Таблица5

Номер точки

Значение ординаты P

Значение абсциссы q в % для контроля

усиленного

нормального

1

100

0

0

2

99

0,075

0,218

3

95

0,178

0,409

4

90

0,266

0,551

5

75

0,481

0,864

6

50

0,839

1,340

7

25

1,390

1,960

8

10

1,950

2,660

9

5

2,370

3,150

10

1

3,320

4,200

11

0

100

100

Квантили оперативных характеристик для планов контроля малозначительныхдефектов приведены в табл. 6.

Таблица6

Номер точки

Значение ординаты P

Значение абсциссы q в % для контроля

усиленного

нормального

1

100

0

0

2

99

5,17

6,29

3

95

6,22

7,45

4

90

6,84

8,12

5

75

7,95

9,34

6

50

9,33

10,8

7

25

10,9

12,5

8

10

12,4

14,1

9

5

13,3

15,1

10

1

15,3

17,2

11

0

100

100

Построим графики оперативных характеристик (см. черт. 1 и 2).

Оперативные характеристики для планов контролязначительных дефектов.

1 - усиленный контроль; 2 - нормальный контроль.

Черт. 1.

Оперативные характеристики для планов контроля малозначительныхдефектов.

1 - усиленный контроль; 2 - нормальный контроль.

Черт. 2.

Пример 4. Определитьпредел среднего выходного уровня дефектности для планов контроля, найденных в примере 2.

По табл. 31 и 32 настоящего стандарта в соответствии с планами контроля(см. пример 3) определим коэффициенты Кдля вычисления предела среднего выходного уровня дефектности. Значениянайденных величин приведены в табл. 7.

Таблица7

Виды дефектов

Усиленный контроль

Нормальный контроль

Значительные

0,42

0,69

Малозначительные

6,2

7,3

Вычислим отношение объема выборки n = 200 к объему партии N. Объем партии Nпримем равным 1500. Получим

По формуле примечания к табл. 31- 32 настоящего стандарта вычислимзначения предела среднего выходного уровня дефектности.

Результаты расчета сведем в табл.8.

Таблица8

Виды дефектов

Усиленный контроль

Нормальный контроль

Значительные

0,36

0,60

Малозначительные

5,39

6,35

Пример 5. Переход отусиленного контроля к нормальному.

Результаты усиленногоконтроля последовательности партий представлены в табл. 9.

Таблица9

Номер партии

Решение о партии

1

П

2

П

3

Б

4

П

5

П

6

П

7

П

8

Б

9

Б

10

П

11

П

12

П

13

П

14

П

15

-

Примечание. П - партия принята порезультатам контроля;

                                Б - партия забракована по результатамконтроля.

Переход к нормальному контролю в соответствии с п. 1.6.4 настоящего стандарта осуществляется в случаепринятия пяти последовательных партий.

В данном случае это будут партии 10; 11; 12; 13; 14. Поэтому, начиная с15-й партии, следует применять нормальный контроль.

Пример 6. Переход от нормальногоконтроля к усиленному.

Результаты нормального контроля последовательности партий представлены втабл. 10.

Переход к усиленному контролю в соответствии с п. 1.6.3 настоящего стандарта осуществляется в случаезабракования двух партий из пяти последовательных партий.

В данном случае забракованы две партии 11 и 13 в пяти партиях 9; 10; 11;12; 13.

Следовательно, начиная с 14-й партии следует применять усиленныйконтроль.

Примечание. Практически удобно следить за партиями следующимобразом. Контролируется партия нормальным контролем до первой забракованнойпартии (в примере 4). Послезабракования партии внимательно следят за результатами контроля последующихчетырех партий (в примере 5, 6, 7,8). Если при контроле этих четырехпартий не будет забраковано больше ни одной партии, то про забракованную партиюзабывают и производят нормальный контроль до следующей забракованной партии(11) После забракования внимательно следят за результатами контроля следующихчетырех партии (12; 13; 14; 15). Если при контроле этих партий будетзабракована еще хотя бы одна партия (13), переходят со следующей партии (14) кусиленному контролю. Если при контроле этих четырех партий ни одной партиизабраковано не будет, то продолжают нормальный контроль до следующейзабракованной партии, и т. д.

Пример 7. Переходот нормального контроля к ослабленному.

Рассматривается случаи, когда применение ослабленного контроляразрешено, выпуск продукции ритмичен, на контроль поступают партии объемом 1500и установлен приемочный уровень дефектности 1 %.

Таблица 10

Номер партии

Решение о партии

1

П

2

П

3

П

4

Б

5

П

6

П

7

П

8

П

9

П

10

П

11

Б

12

П

13

Б

14

-

15

-

Примечание. П - партия принята порезультатам контроля;

                                Б - партия забракована по результатамконтроля.

Результаты нормального контроля последовательности партий представлены втабл. 11.

Таблица 11

Номер партии

Решение о партии

Количество обнаруженных дефектных изделий

1

П

0

2

П

1

3

Б

2

4

П

5

5

П

3

6

П

2

7

П

2

8

П

1

9

П

2

10

П

0

11

П

0

12

П

1

13

П

1

14

П

0

15

П

1

16

П

0

17

П

0

Примечание. П - партия принята по результатамконтроля;

                                Б - партия забракована по результатамконтроля.

Переход к ослабленному контролю в соответствии с п. 1.6.5 настоящего стандарта осуществляется в случаепринятия 10 последовательных партий при условии, что суммарное количестводефектных изделий в этих партиях не превосходит соответствующего предельногочисла, приведенного в табл. 9.

В примере впервые встречается следующая последовательность из 10принятых подряд партий: 5; 6; 7; 8; 9; 10; 11; 12; 13; 14. Однако суммарноеколичество дефектных единиц продукции 3 + 2 + 2 + 1 + 2 + 0 + 0 + 1 + 1 + 0 =12, больше допустимого предельного числа 7. Следующая последовательность 10принятых партий: 6; 7; 8; 9; 10; 11; 12; 13; 14; 15. Однако и здесь суммарноеколичество дефектных единиц продукции 2 + 2 + 1 + 2 + 0 + 0 + 1 + 1 + 0 + 1 =10, больше допустимого предельного числа 7 и лишь последовательность партий 8;9; 10; 11; 12; 13; 14; 15; 16; 17 с суммарным количеством обнаруженныхдефектных единиц продукции (1 + 2 + 0 + 0 + 1 + 1 + 0 + 1 + 0 + 0 = 6)удовлетворяет правилам перехода.

Начиная с 18 партии, следует перейти к ослабленному контролю.

Пример 8. Требуетсяопределить план контроля одиночной партии.

Заданы: объем партии - 1500 единиц продукции; приемочный уровеньдефектности 4 %; браковочный уровень дефектности - 9 %; риск потребителя £ 5 %.

Уровень контроля - II общий.

Применяют одноступенчатый нормальный контроль.

По уровню контроля и объему партии устанавливают код объема выборки К.

Для кода объема выборки К и приемочного уровня дефектности 4 % по табл. 20 настоящего стандарта можноопределить план контроля (n = 125, с1 =10, с2 = 11). Для этогоплана контроля по табл. 12 найдембраковочный уровень дефектности 13,6 %. Этот браковочный уровень дефектности неявляется удовлетворительным, он больше заданного (9 %).

Необходимо выбрать другой план. Снижаем приемочный уровень дефектностидо 1,5 %. Для этого уровня дефектности и кода объема выборки К по табл. 20 настоящего стандарта можноотыскать план контроля (n = 125, с1 = 5, с2 = 6). Для этогоплана контроля по табл. 12 найдембраковочный уровень дефектности 8,4 %. Этот уровень качества нас удовлетворяет,он меньше заданного (9 %).

Принимаем следующий план контроля: объем выборки 125 единиц продукции,приемочное число 5, браковочное число 6.

Пример 9.

Объем партии N =1200 единиц продукции.

Уровень контроля S-4.

Приемочный уровень дефектности AQL = 6,5 %.

Контроль нормальный.

По табл. 1 настоящего стандартадля N = 1200 и уровня контроля S-4выбираем код объема выборки F.

По табл. 1 настоящего стандартадля буквенного знака F и AQL = 6,5 % находим параметры плана контроля:

H = 9,                  b= 5,           M = 35.

Результаты контроля приведены в табл. 12.

Таблица 12

Номер контролируемой единицы продукции

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

Результат контроля

+

+

+

+

-

+

+

+

+

+

+

+

+

+

+

v

10

11

12

13

8

9

10

11

12

13

14

15

16

17

18

Примечание. + - годная единицапродукции,

                               - - дефектная единица продукции.

После контроля 15-й единицы продукции значение v = 18 = 2Н, т. е. партия соответствуеттребованиям.

Пример 10.

Объем партии N 50 единиц продукции.

Уровень контроля II, общий.

Приемочный уровень дефектности AQL = 10 %.

Нормальный контроль.

По табл. 29 настоящего стандартадля кода объема выборки D и AQL = 10 %находим параметры плана контроля:

H = 4,                  b= 2,           M = 14.

Результаты контроля приведены в табл. 13.

Таблица 13

Номер контролируемой единицы продукции

1

2

3

4

5

6

7

8

9

10

11

12

13

14

Результат контроля

+

-

+

+

+

+

-

+

+

-

+

-

+

-

v

5

3

4

5

6

7

8

6

7

5

6

4

5

3

Примечание. + - годная единицапродукции,

                               - - дефектная единица продукции.

После отбора и проверки 14-й единицы продукции нет основания ни для приемки,ни для забракования партии продукции, но объем выборки достиг максимальногозначения 14.

Согласно п. 2.4.3 настоящегостандарта для оценки партии принят многоступенчатый план контроля, обозначенныйкодом объема выборки D и AQL, равным 10 %. На последней ступени этогоплана контроля общий объем выборки равен 14, приемочное число равно 4, абраковочное число равно 5.

Так как во время применения последовательных планов контроля среди 14проверенных единиц продукции отмечено 5 дефектных единиц, партию следуетсчитать не соответствующей установленным требованиям.

ПРИЛОЖЕНИЕ 2
Справочное

КОНТРОЛЬНЫЙ ЖУРНАЛ.

При контроле последовательности партий продукции от одного поставщикацелесообразно вести контрольный журнал, в котором регистрируются данныеконтроля партии.

Используя контрольный журнал, поставщик имеет возможность:

оценить степень стабильности производственного процесса на уровне,определенном долей дефектных единиц продукции, еще допускаемой потребителем, сравнениемдействительной доли дефектных единиц и AQL;

уменьшить затраты на сортировку, так как по результатам наблюдений можнорегулировать производственный процесс, благодаря чему случаи забраковки изделийбудут значительно реже.

По данным контроля можно применять план контроля с меньшим объемомвыборки, что снижает затраты на контроль.

Приложение 3. (Исключить, Изм. № 1).

СОДЕРЖАНИЕ
