ШУМОМЕРЫ

ОБЩИЕТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
И МЕТОДЫ ИСПЫТАНИЙ

ГОСТ17187-81

(СТСЭВ 1351-78)

ГОСУДАРСТВЕННЫЙКОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

(Измененнаяредакция, Изм. № 1).

ПостановлениемГосударственного комитета СССР по стандартам от 30 декабря 1981 г. № 5787 срокдействия установлен

с01.07.82

ПостановлениемГосстандарта от 08.04.87 № 1187 срок действия продлен

до01.07.89

Несоблюдениестандарта преследуется по закону

Настоящийстандарт распространяется на шумомеры, применяемые для измерения уровня звука,и устанавливает общие технические требования и методы их испытаний.

Стандартне распространяется на индикаторы шума, не требующие оценки уровня звука,измерители шумов в электрических трактах, спектрометры и узкополосныеанализаторы спектра.

Стандартполностью соответствует СТ СЭВ 1351-78.

Термины,применяемые в настоящем стандарте, и их пояснения приведены в справочномприложении 1.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1.Шумомеры изготовляют в соответствии с требованиями настоящего стандарта итехнических условий на конкретный шумомер по рабочим чертежам, утвержденным вустановленном порядке.

1.2.По условиям эксплуатации шумомеры должны соответствовать 2, 3, 4, 5 или 6группам по ГОСТ22261-82.

(Новаяредакция, Изм. № 1).

1.3.В зависимости от точности шумомеры подразделяются на четыре класса:

0- шумомеры, применяемые в качестве образцовых средств измерения;

1- шумомеры для точных лабораторных и натурных измерений;

2- шумомеры для натурных измерений нормальной точности;

3- шумомеры для ориентировочных измерений.

1.4.Шумомеры должны состоять из измерительного микрофона, электрической цепи скорректирующими фильтрами и измерительного прибора с временнымихарактеристиками согласно п. 1.9.

Длязащиты микрофона от ветра применяют ветрозащитные устройства, для выравниваниячастотной характеристики микрофона по диффузному полю применяют корректирующиеустройства. Применение устройств для увеличения направленности микрофона недопускается.

1.5.Показания шумомеров должны выражаться в децибелах относительно опорногозвукового давления 20 мкПа (2 · 10^-5 Па).

1.6. Частотный диапазон измерений должен быть:

от20 до 12500 Гц - для шумомеров 0 и 1-го классов;

от20 до 8000 Гц - для шумомеров 2-го класса;

от31,5 до 8000 Гц - для шумомеров 3 класса.

1.7.Шумомеры,включая микрофон, должны иметь частотную характеристику А. Дополнительношумомеры могут иметь одну или несколько частотных характеристик В, С, D согласно табл. 1 и черт. 1.

Таблица 1

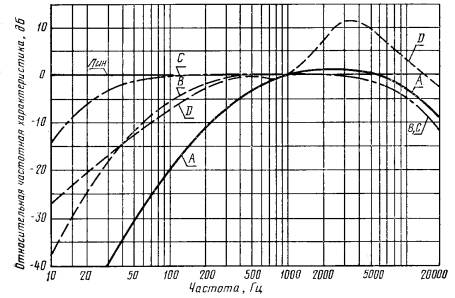

Частотныехарактеристики шумомера А, В, С, D,Лин

Черт. 1

Расчетфильтров соответствующих характеристик A, В, С, D приведен в справочном приложении 2. Дляприменения шумомера в качестве спектрометра с полосовыми фильтрами применяютхарактеристику Лин.

(Измененнаяредакция, Изм. № 1).

1.8.Максимально допустимые отклонения от частотных характеристик шумомеров должнысоответствовать значениям, указанным в табл. 2 и на черт 2.Для шумомеров конкретного класса допуски одинаковы для всех частотныххарактеристик, включая характеристику D, если она имеется.

Таблица 2

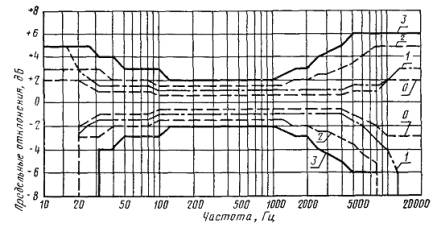

Предельныеотклонения от частотной характеристики для шумомеров классов точности 0, 1, 2 и3

Черт. 2

(Измененнаяредакция, Изм. № 1).

1.9. Шумомеры должны иметь одну или нескольковременных характеристик: F(быстро), S(медленно), I(импульс). Дополнительно в шумомерах допускается характеристика Пик (пиковоезначение).

Импульсныешумомеры с временной характеристикой I или Пик должны иметь и временные характеристикиFи Sили одну из них.

Схемаформирования временных характеристик F, S,Iприведена в приложении 3.

(Новаяредакция, Изм. № 1).

1.10. Погрешности градуировки шумомеров по свободномузвуковому полю при опорной частоте и опорном уровне звука после установлениярабочего режима должны быть:

±0,4дБ - для шумомеров 0-го класса;

±0,7дБ - для шумомеров 1-го класса;

±1,0дБ - для шумомеров 2-го класса;

±1,5дБ - для шумомеров 3-го класса.

1.11.Нижний предел динамического диапазона для каждой частотной характеристикидолжен определяться уровнем, лежащим не менее чем на 5 дБ выше уровнясобственных шумов, отсчитанного по прибору (при замене микрофона эквивалентнымполным сопротивлением).

(Измененнаяредакция, Изм. № 1).

1.12.Верхний предел динамического диапазона измерений шумомера определяетсяпоказанием прибора, при котором полное нелинейное искажение сигнала на выходеприбора не превышает 10 % для любой частоты в диапазоне 200 - 1000 Гц, илимаксимальным показанием прибора для случаев, если нелинейное искажение навыходе составит меньше 10 %.

(Новаяредакция, Изм. № 1).

1.13.Шумомер должен иметь переключатель диапазонов измерения, если динамическийдиапазон измерений шумомера превышает рабочий диапазон шкалы шумомера. Величинаперекрытия соседних ступеней не должна быть менее:

5дБ - для ступеней переключателя диапазонов до 10 дБ;

10дБ - для ступеней переключателя диапазонов свыше 10 дБ.

Раздельныепереключатели диапазонов устанавливают перед и после корректирующих фильтров.

1.14.Погрешность шкалы переключателя диапазонов измерения по отношению к опорномупоказанию переключателя шумомера при опорном уровне не должна превышатьпредельных отклонений, приведенных в табл. 3.

Таблица 3

Требованиядля шкалы показывающего прибора приведены в п. 1.38.

1.15.При замене микрофонного капсюля эквивалентным полным сопротивлением уменьшениепоказания шумомера должно быть не менее чем на 20 дБ. При этом шумомер долженнаходиться в звуковом поле плоских синусоидальных волн в частотном диапазоне от31,5 до 8000 Гц, распространяющихся в опорном направлении.

Этотребование относится к уровню 100 дБ или к наибольшему измеряемому уровню, взависимости от того, какое значение является наименьшим. Для незащищенныхшумомеров (без звукоизолирующих, виброизолирующих и других защитных средств)при использовании синусоидального сигнала с плавной перестройкой частотыскорость перестройки не должна превышать 0,1 октав/с. Для выполнения этоготребования необходимо удалить из звукового поля блокусилителя или соединить его с микрофоном через удлинительный кабель.

1.16. При воздействии на шумомер механических колебанийнеобходимо указать максимальное показание прибора для самой широкой частотнойхарактеристики в диапазоне от 20 до 1000 Гц синусоидального механическогоколебания с ускорением 1 м/с² в направлении, дающем максимальноепоказание, и уровень звука в воздушной среде, непосредственно излучаемыйвозбудителем колебаний.

Дляшумомеров, имеющих различные соединения микрофона с шумомером, необходимопроводить испытания при всех видах соединений (с удлиненным кабелем, безудлиненного кабеля).

1.17.Для всех частотных характеристик шумомера должны быть указаны эквивалентныезначения уровня звука, вызываемые воздействиями магнитного поля 80 А/м при 50Гц в направлении наибольшего действия, и частота поля. В шумомере с отдельноустановленным микрофоном это требование распространяется и на микрофон.

1.18. Максимально допустимая погрешностьшумомера на опорной частоте, обусловленная температурой, в рабочем диапазонетемператур от 263 до 323 К (от минус 10 до 50 °С) по отношению к температуре293 К (20 °С) недолжна превышать:

±0,5дБ - для шумомеров классов точности 0, 1, 2;

±1,0дБ - для шумомеров класса точности 3.

Необходимоуказывать поправки к показаниям шумомера для определенных температур.

(Измененнаяредакция, Изм. № 1).

1.19.Максимально допустимая погрешность шумомера, обусловленная влажностью, должнасоответствовать значениям, указанным в п. 1.18, при относительнойвлажности от 65 до 90 % и при температуре до 313 К (40 °С) или соответствующемпарциальном давлении водяного пара в воздухе до 4 кПа, в зависимости от того,какое требование является менее жестким.

1.20.Шумомер с питанием от батареи должен иметь индикатор, показывающий напряжениепитания при максимальном значении тока.

Пределынапряжения питания необходимо выбирать так, чтобы обеспечивалось выполнениетребований к техническим характеристикам шумомера, указанным в табл. 1 и начерт. 1,и не происходило быстрого разряда батареи.

1.21.Шумомер в процессе эксплуатации должен иметь акустическую калибровку.Дополнительно применяют электрическую калибровку.

Средствоакустической калибровки может не входить в комплект шумомера.

1.22.Показание постоянно включенного шумомера при неизменных внешних условиях и непозже чем через 10 мин после включения его не должно изменяться в течение 1 чболее чем на:

±0,2дБ - для шумомеров класса точности 0;

±0,3дБ - для шумомеров класса точности 1;

±0,5дБ - для шумомеров классов точности 2 и 3.

1.23.Микрофон шумомера должен быть ненаправленным приемником звукового давлениянулевого порядка. Для микрофона должно быть указано опорное направление падениязвуковой волны. Изменение уровня чувствительности микрофона для различных угловпадения звуковой волны относительно значения при опорном направлении должнобыть в пределах, приведенных в табл. 4 для диапазона углов от плюс30° до минус 30° и в табл. 5 для диапазонов углов от плюс 90° до минус 90°.

Таблица 4

Таблица 5

Длямикрофона должны быть указаны условия его установки (на корпусе прибора или наудлинительном кабеле), при которых изменение чувствительности микрофона непревышает значений, приведенных в табл. 4 и 5.

Чувствительностьшумомера по диффузному полю определяется по справочному приложению 4.

1.24.Изменение уровня чувствительности микрофона при изменении статическогоатмосферного давления на ±10 % для опорной частоты не должно превышать:

±0,3дБ - для шумомеров классов точности 0 и 1;

±0,5дБ - для шумомеров классов точности 2 и 3.

(Измененнаяредакция, Изм. № 1).

1.25.В случае применения шумомера с фильтрами должна быть определена наименьшаячастота, при которой погрешность выходного сигнала, обусловленная нелинейнымискажением, меньше ±1 дБ.

Примечание. Рекомендуется,чтобы эта погрешность не превышала ±1 дБ для частот выше или равных 31,5 Гц.

(Новаяредакция, Изм. № 1).

1.26.Коэффициент нелинейных искажений сигнала на выходных зажимах шумомера не долженпревышать 1 %. При этом измерения должны проводиться в частотном диапазоне от31,5 до 8000 Гц при уровнях не менее 10 дБ ниже верхнего предела измерений.

1.27.Дополнительная погрешность от нелинейных искажений усилителя на частотах свыше31,5 Гц на верхнем пределе каждого диапазона не должна превышать ±1 дБ.

Необходимоуказать наименьшую частоту, при которой дополнительная погрешность не превышает±1 дБ. Это требование распространяется на все частотные характеристикишумомера. При этом коэффициент нелинейных искажений не должен превышать 1 % вдиапазоне частот от 31,5 до 8000 Гц для сигналов на 10 дБ ниже верхнегопредельного уровня сигнала.

1.28. Шумомеры класса 0 и импульсные шумомерывсех классов должны быть снабжены индикаторами перегрузки. Для шумомеровклассов 1 и 2 индикаторы рекомендуются, а для шумомеров класса 3 допускаются.

Индикаторперегрузки должен срабатывать при синусоидальном сигнале, перегружающем входнойкаскад или цепь корректирующих фильтров, при котором превышаются предельныеотклонения, приведенные в табл. 2. Индикатор должен также срабатывать привоздействии серии прямоугольных импульсов с различными коэффициентамиамплитуды, при котором превышаются отклонения, приведенные в табл. 6.

Индикатордолжен срабатывать при воздействии отдельных прямоугольных импульсовположительной и отрицательной полярности с длительностью от 200 мкс до 10 мс.

1.29.На лицевой панели шумомера должен быть указан способ применения переключателейдиапазонов, если они установлены перед и после корректирующих фильтров.

Таблица 6

Примечание. I означаетприбор, имеющий характеристику I.

(Измененнаяредакция, Изм. № 1).

1.30.Дополнительная погрешность шумомера, обусловленная подключением внешнихфильтров или дополнительных приборов с указанным входным сопротивлением, недолжна превышать:

±0,1дБ - для шумомеров класса точности 0;

±0,2дБ - для шумомеров класса точности 1;

±0,5дБ - для шумомеров класса точности 2;

±1,0дБ - для шумомеров класса точности 3.

Припревышении указанных значений необходимо предусмотреть автоматическоеустройство, отключающее показывающий прибор.

1.31. Погрешность измерения эффективногозначения шумомера в установившемся режиме следует проверить сравнениемпоказаний для непрерывной серии прямоугольных импульсов и серии синусоидальныхимпульсов с показанием, полученным с опорным синусоидальным сигналом,формируемым в соответствии с приложением 5.

Прямоугольныеимпульсы должны иметь длительность 200 мкс и время нарастания не более 10 мкс.Импульс с синусоидальным заполнением частотой 2000 Гц должен иметь целое числосинусоид, начинающихся и кончающихся в точке прохождения через нуль. Частотаповторения - 40 Гц. Показания шумомера не должны отклоняться от эффективногозначения более, чем указано в табл. 6.

(Новаяредакция, Изм. № 1).

1.32. Для испытания временных характеристикшумомеров должны быть применены заполненные импульсы согласно табл. 7.При этом разность показаний непрерывного синусоидального сигнала и одиночныхзаполненных импульсов с одинаковым пиковым значением, а также предельныеотклонения должны соответствовать табл. 7.

Таблица 7

1.33. Максимально допустимое отклонениепоказаний шумомера при внезапной подаче непрерывного сигнала в диапазоне частотот 100 до 8000 Гц приведено в табл. 8.Для приборов с диапазоном шкалы более 20 дБ без переключения диапазоновтребования табл. 8действительны при скачкообразном увеличении уровня сигнала на 20 дБ.

Таблица 8

Послеотключения непрерывного сигнала показание шумомера должно уменьшаться на 10 дБдля временной характеристики F(быстро) не более чем за 0,5 с и для временнойхарактеристики S(медленно) не более чем на 3 с.

1.34. В импульсном шумомере должна бытьпредусмотрена схема самоблокировки. Постоянная времени спада показаний должнабыть 1,5 с, и предельные отклонения постоянной времени спада для характеристикиI(импульс) не должны превышать:

±0,25с - для шумомеров классов точности 0 и 1;

±0,5с - для шумомеров классов точности 2 и 3.

Показаниешумомера при импульсном сигнале по отношению к показанию при непрерывномсигнале должно соответствовать значениям табл. 9, приведенным для временнойхарактеристики I(импульс).

Таблица 9

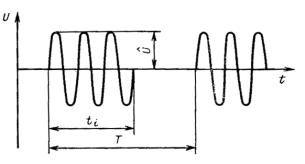

Импульсыдолжны иметь частоту заполнения 2000 Гц, длительность 5 мс и пиковое значение,соответствующее амплитуде непрерывного сигнала, дающего полное отклонение пошкале.

1.35.Одиночный импульс длительностью 50 мкс для шумомера класса 0 и 100 мкс дляклассов 1, 2, 3 должен дать показание не более чем на 2 дБ ниже показаний дляодиночного импульса длительностью 10 мс. При этом в шумомере включаютхарактеристику «Пик», амплитуда импульса остается постоянной, импульсы имеютразные полярности.

(Измененнаяредакция, Изм. № 1).

1.36.Разность показаний прибора при непрерывном синусоидальном сигнале для временныххарактеристик Fи Iне должна превышать 0,1 дБ для классов 0, 1, 2 и 0,2 дБ дляклассов 3 в частотном диапазоне от 31,5 до 8000 Гц.

1.37.Линейность амплитудной характеристики усилителя и измерительного прибора относительноопорного уровня звука не должна превышать значений, приведенных в табл. 10.

Таблица 10

Максимальнодопустимое отклонение амплитудной характеристики между уровнями, разность которыхне превышает 10 дБ в диапазоне шкалы, приведена в табл. 11.

Таблица 11

(Измененнаяредакция, Изм. № 1).

1.38. Диапазон шкалы должен охватывать не менее 15дБ. Рабочий диапазон шкалы должен охватывать не менее 10 дБ.

Дляаналогового измерительного прибора шкалу 15 дБ следует разделить на ступени нешире 1 дБ. Внутри рабочего диапазона шкалы расстояние между соседними делениямишкалы не должно быть менее 2 мм для приборов классов 0, 1 и 1 мм для приборовклассов 2, 3.

Дляшумомера с аналоговым выходом постоянного напряжения требования пп. 1.33 - 1.38 должныотноситься к выходному постоянному напряжению сигнала.

1.39. Шумомеры с цифровым показывающим приборомдолжны иметь не менее одного режима, при котором появляющийся в одном интервале времени максимальныйуровень накапливается и может быть отсчитан по прибору.

Шумомер,имеющий выход для подключения цифровой вычислительной машины, регистрирующегоприбора или счетно-решающего прибора, должен иметь условия присоединения всоответствии с требованиями интерфейсов ИИС-1 по СТСЭВ 1610-79 или ИИС-2 по ГОСТ26.003-80. При этом необходимо указать цифровой код, трассировку разъемасигналами и дополнительную информацию, относящуюся к использованию сигналов.

Шумомерс цифровым показывающим прибором, имеющий автоматически тактованный режим,должен реализовать по меньшей мере одну тактовую частоту: одно измеряемоезначение в 1 с. Разрешающая способность цифрового показывающего прибора должнабыть 0,1 дБ для шумомеров всех классов.

Разрешающаяспособность приборов с показывающим цифровым табло (цепь ламп) должна быть 0,2дБ для классов 0 и 1, 1 дБ для классов 2 и 3 и 3 дБ для класса 3.

Шумомерыс цифровым показывающим прибором могут дополнительно иметь режимы, в которыхизмеряемое значение непрерывно следует за мгновенным, интегрируется вопределенном интервале или запоминается по команде. Запуск измерения может бытьпредусмотрен вручную при помощи внешнего электрического сигнала или внутреннегоуправления.

1.40.На шумомере должны быть нанесены следующие данные:

классточности шумомера;

наименованиешумомера или импульсного шумомера;

наименованиепредприятия-изготовителя;

наименованиеприбора;

заводскойномер.

Вшумомере, состоящем из нескольких отдельных приборов, не следует указывать наприборах класс точности и наименование шумомера. В этом случае необходимоуказать, каким комбинациям приборов соответствует определенный класс точности инаименование шумомера.

1.41.Каждый шумомер должен сопровождаться паспортом. Содержание паспорта на шумомерприведено в справочном приложении 6.

2. МЕТОДЫ ИСПЫТАНИЙ

2.1.Испытания шумомера на соответствие требованиям настоящего стандарта проводятся принормальных внешних условиях. Влияние ветра и других источников помех следуетограничивать.

Превышениеуровня сигнала над уровнем помех должно быть не менее 15 дБ. Для измеренийприменяют синусоидальные сигналы.

Электрическиеи акустические испытания можно проводить отдельно, если это не вызываетпонижения точности измерения.

Коэффициентнелинейных искажений синусоидальных сигналов для проверки нелинейныххарактеристик шумомера не должен превышать 0,5 %, а для всех других проверок недолжен превышать 1 % для электрических и 10 % для звуковых сигналов.

2.2. Абсолютную градуировку шумомера в целомпроводят на опорной частоте. Измерения проводят в звуковом поле плоской бегущейволны, поступающей на микрофон в опорном направлении при опорном уровнезвукового давления 94 дБ. Погрешность измерений не должна превышать значенийприведенных в п. 1.10.

(Новаяредакция, Изм. № 1).

2.3.Определение частотных характеристик шумомера проводится в звуковом поле приопорном уровне звукового давления по п. 2.2, в рабочем диапазоне частотшумомера по п. 1.6.

Частотныехарактеристики шумомера А, В, С, Dи Лин можно определять измерением уровня чувствительности подавлению с учетом дифракционных поправок на микрофон и электрическим путем сучетом поправок на частотную характеристику микрофона. При этом микрофон надозаменить эквивалентным полным сопротивлением. Значение электрическогоиспытательного сигнала устанавливают так, чтобы при частоте 1000 Гц получитьпоказание шумомера, равное опорному значению уровня звука.

2.4.Характеристики направленности шумомера измеряют в звуковом поле по п. 2.2 начастотах, приведенных в табл. 12.

Таблица 12

2.5.Если имеются индикаторы перегрузки (см. п. 1.28), они должны удовлетворятьследующим испытаниям.

Первоеиспытание применяют только к приборам, имеющим частотную характеристику А. Вприборе устанавливают характеристику А и микрофонный капсюль заменяют полнымэлектрическим сопротивлением, равным полному сопротивлениюмикрофона. Через это полное сопротивление подключают сигнал частотой 1000 Гц,дающий показание на 5 дБ меньше верхнего предела динамического диапазонаизмерения, указанного изготовителем для частотной характеристики А. Еслиимеются переключатели диапазонов, регулируемые независимо друг от друга, то онидолжны регулироваться в соответствии с указаниями изготовителя. Частотувходного сигнала уменьшают ступенями до 20 Гц, при этом уровень сигналаувеличивают до первоначального значения в соответствии с характеристикой А (см.табл. 1).Если при любой частоте показание прибора отклоняется от своего первоначальногозначения при 1000 Гц на величину выше допуска,приведенного в табл. 2 (на практике наименьший из допусков) длясоответствующей частоты, то должны срабатывать индикаторы перегрузки.

Индикаторперегрузки должен также срабатывать для прямоугольных импульсов, если показаниеприбора отклоняется больше, чем допуски, приведенные в табл. 6 дляиспытательных сигналов с различными коэффициентами амплитуды (см. приложение 5).Испытание следует проводить при уровне на 2 дБ ниже верхнего предела диапазонаизмерения прибора. Для индикаторов перегрузки должна быть определенахарактеристика при подаче одиночного прямоугольного импульса любой полярности,длительность которого меняется от 200 мкс до 10 мс.

(Новаяредакция, Изм. № 1).

2.6.Испытания выпрямителя шумомера по п. 1.31 и табл. 6проводят на уровне, который ниже полного отклонения на 2 дБ.

2.7.Испытание временных характеристик шумомера (пп. 1.9, 1.32, табл. 7)проводят при опорном делении шкалы, определяемом согласно табл. 13, вкоторой указана разность между максимальным отклонением по шкале и опорнымделением шкалы. При испытании временных характеристик сигналами короткойдлительности увеличивают уровень испытательного сигнала на 10 дБ, чтобыполучить показания в рабочем диапазоне шкалы.

Проверкувременных характеристик можно проводить при других уровнях испытательногосигнала, например, при показании по шкале на 5 дБ выше нижнего предела рабочегодиапазона шкалы.

Соблюдениетребований табл. 7 следует проверять для всех положенийпереключателя диапазона.

Таблица 13

2.8.Для определения отклонения показаний по п. 1.33 табл. 8 нашумомеры с диапазоном шкалы, не превышающим 20 дБ, следует подать скачкообразныйсинусоидальный испытательный сигнал, соответствующий показаниям по табл. 13. Прииспытании следует отсчитывать максимальное показание по шкале.

Еслишумомер со стрелочным показывающим прибором имеет цепь самоблокировки, тонакопленное максимальное показание меньше мгновенного максимального показанияна величину максимального отклонения.

Вшумомерах с диапазоном шкалы более 20 дБ испытание следует проводить согласнотабл. 8синусоидальным сигналом, амплитуда которого изменяется скачкообразно на 20 дБ.

2.9.Испытание спада показаний после внезапного прекращения сигнала (п. 1.34)проводят аналогично как и при контроле максимального отклонения сигнала.

2.10.Соблюдение требований п. 1.34, табл. 9 следует проверять для всехположений переключателя диапазона.

2.11.В шумомерах с цифровым отсчетом (п. 1.39) испытание проводят врежиме, при котором запоминается и показывается максимальное значение в одноминтервале времени.

2.12.Погрешность эффективного значения (п. 1.31) следует определять путемсравнения с измерительным прибором эффективного значения, частотнаяхарактеристика которого соответствует частотной характеристике испытываемогоприбора. Если шумомер имеет временные характеристики F (быстро) и S (медленно), то испытание следуетпроводить для обеих характеристик.

2.13.Определение влияния механических колебаний (п. 1.16) на показания шумомера следуетпроводить с помощью генератора механических колебаний. Испытываемый шумомерследует закрепить на генераторе механических колебаний так, чтобы колебаниесоответствовало опорному направлению падения звуковой волны на микрофон.

Измерениеуровня акустических помех от генератора механических колебаний следуетпроводить с помощью второго вспомогательного шумомера, не установленного нагенераторе механических колебаний. Расстояние между микрофоном вспомогательногошумомера и испытываемым шумомером не должно превышать 1,5 см. Присинусоидальных колебаниях с ускорением, равным 1 м · с^-2 в диапазонечастот от 20 до 1000 Гц, определяют наибольшее значение показаний испытываемогошумомера и показания вспомогательного шумомера на той же частоте. Уровень помехследует рассчитывать по табл. 14.

Таблица 14

ПРИЛОЖЕНИЕ 1

Справочное

ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В НАСТОЯЩЕМСТАНДАРТЕ, И ИХ ПОЯСНЕНИЯ

ПРИЛОЖЕНИЕ 2

Справочное

РАСЧЕТ КОРРЕКТИРУЮЩИХ ФИЛЬТРОВДЛЯ ЧАСТОТНЫХ ХАРАКТЕРИСТИК А, В, С И D

Указанныев табл. 2и на черт. 1настоящего стандарта относительные частотные характеристики А, В, С и D соответствуют следующим значениямкоординат полюсов и нулевых точек.

Частотнаяхарактеристика С реализуется при помощи корректирующего четырехполюсника. Дваполюса четырехполюсника лежат в комплексной частотной плоскости на реальной осипри 20,6 Гц и вызывают понижение частотной характеристики в направлении низкихчастот, а другие два полюса лежат на реальной оси при 12,20 кГц и вызываютпонижение в направлении высоких частот. Граничные частоты при спаде частотнойхарактеристики на 3 дБ относительно равномерной линейной характеристики равны31, 62 и 7934 Гц. Спад частотной характеристики в направлении высоких и низкихчастот приближается к 12 дБ/октав.

Частотнаяхарактеристика В реализуется при помощи корректирующего четырехполюсника,аналогично для характеристики С, но имеющего дополнительно на реальной осиполюс на частоте 158,5 Гц.

Частотнаяхарактеристика А реализуется при помощи четырехполюсника, аналогично дляхарактеристики С, но имеющего дополнительно на реальной оси по одному полюсу начастотах 107,7 и 737,9 Гц.

Частотная характеристика D реализуется при помощи корректирующегочетырехполюсника, характеристика которого соответствует полюсам и нулевымточкам для координат, приведенных в таблице.

^* Комплексносопряженный полюс.

ПРИЛОЖЕНИЕ 3

Справочное

СХЕМА ФОРМИРОВАНИЯ ВРЕМЕННЫХХАРАКТЕРИСТИК

Схемаформирования временных характеристик S (медленно) и F (быстро) приведена на черт. 1. Для этойсхемы номинальные значения постоянных времени следующие:

t = 125 мс для F;

t= 1000 мс для S.

Черт. 1

Схемаформирования временной характеристики I (импульс) представлена на черт. 2. Дляэтой схемы номинальное значение постоянной времени схемы усреднения t= 35 мс, а значение постоянной времени спада схемы самоблокировки - 1,5 с.

Черт. 2

Представлениена схеме отдельных функциональных узлов не требуется.

ПРИЛОЖЕНИЕ 4

Справочное

ОПРЕДЕЛЕНИЕ ЧАСТОТНОЙ ХАРАКТЕРИСТИКИШУМОМЕРА ПО ДИФФУЗНОМУ ПОЛЮ

Чувствительностьмикрофона шумомера по диффузному полю определяют путем сравнения с образцовыммикрофоном в диффузном звуковом поле или расчетом по известным значениямчувствительности по свободному полю для направлений падения звуковой волны: 0,30, 60, 90, 120, 150 и 180° относительно оси симметрии микрофона по формуле

где В_дифф- чувствительность микрофона по диффузному звуковому полю, В/Па;

В₀,В₃₀…В₁₈₀ - чувствительности микрофона по свободномуполю для углов падения 0, 30 ... 180°, В/Па;

К₁= К₇ = 0,018;

К₂= К₆ = 0,129;

К₃= К₅ = 0,224;

К₄= 0,253.

Чувствительностьпо диффузному полю определяют на частотах 250, 500, 1000, 2000, 4000, 8000 Гцдля шумомеров всех классов и дополнительно на частоте 12500 Гц для шумомеровклассов 0 и 1.

ПРИЛОЖЕНИЕ 5

Справочное

МЕТОД ИСПЫТАНИЯ ВЫПРЯМИТЕЛЯ ИИНДИКАТОРОВ ПЕРЕГРУЗКИ

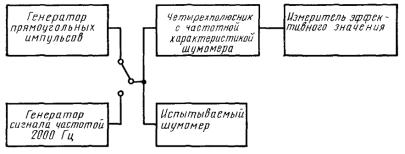

1. Испытание при помощи серий прямоугольных импульсовпроводят по схеме, приведенной на черт. 1.

Черт. 1

Сигналчастотой 2000 Гц подают на испытываемый шумомер и одновременно на образцовыйизмерительный прибор, состоящий из измерителя эффективного значения икорректирующего четырехполюсника, с такой же частотной характеристикой, как и уиспытываемого шумомера. Показания приборов записывают.

Подаютсерию прямоугольных импульсов такой амплитуды, чтобы измеритель эффективногозначения показывал одинаковое значение и при непрерывном импульсном сигналечастотой 2000 Гц. При этом испытываемый прибор должен удовлетворять требованиямтабл. 13настоящего стандарта.

Дляизображенной на черт. 2 серии прямоугольных импульсов, где нулевоезначение совпадает со среднеарифметическим значением, имеет место соотношение

где  - пиковое значение,В;

U - эффективное значение, В;

Т- период следования импульсов, с;

t₁- длительность импульса, соответствующая пиковому значению,с.

Черт. 2

2.Испытание при помощи серии заполненных импульсов проводят аналогично по схеме,приведенной на черт. 1, в которой генератор прямоугольных импульсовзаменен на генератор заполненных импульсов.

Длясерии заполненных импульсов, представленных на черт. 3, имеет место следующее соотношениемежду коэффициентом амплитуды и коэффициентом заполнения

где  - пиковое значение,В;

U - эффективное значение, В;

Т- период следования импульсов, с;

t₁- длительность импульса, с.

Черт.3

ПРИЛОЖЕНИЕ 6

Справочное

ПАСПОРТ ШУМОМЕРА

Впаспорте на шумомер указывают основные данные, а также следующие дополнительныесведения:

типмикрофона;

рекомендуемыедополнительные устройства, например, фильтры, анализаторы, ветрозащитныеустройства;

случаи,когда необходимо применение ветрозащитных устройств или корректоров диффузногополя для сохранения точности шумомера;

опорныйуровень звука;

опорныйдиапазон уровня;

опорноенаправление падения звуковой волны;

опорнаячастота градуировки;

частотныехарактеристики шумомера;

дляшумомеров всех классов - частотная характеристика по свободному полю дляопорного падения звуковой волны и рабочего диапазона частот;

частотнаяхарактеристика по диффузному полю в рабочем диапазоне частот;

временныехарактеристики;

характеристикинаправленности;

рабочийчастотный диапазон согласно настоящему стандарту;

динамическийдиапазон измеряемых уровней звука; нижний предел динамического диапазонаследует указать для всех предусмотренных в приборе частотных характеристик;

динамическийдиапазон при подключении внешних фильтров и анализаторов (если этопредусмотрено) и других дополнительных приборов;

минимальноенагрузочное полное сопротивление при наличии электрического выхода;

влияниемеханических колебаний на показания шумомера;

влияниемагнитных полей на показания шумомера;

влияниетемпературы на показания шумомера;

влияниеотносительной влажности воздуха на показания шумомера;

условияустановки микрофона, при которых обеспечивается указанный класс точности;

рекомендуемоеположение оператора при измерениях;

влияниеоператора на точность измерений;

сведенияпо обслуживанию и соблюдению условий эксплуатации;

сведенияпо обслуживанию и эксплуатации дополнительных устройств, например,ветрозащитных устройств и корректоров диффузного поля, и данные в вызываемыхими изменениях технических характеристик;

корректирующиепоправки на влияние удлинительных кабелей (при необходимости);

времяустановления рабочего режима после включения для получения правильныхпоказаний;

методыкалибровки в процессе эксплуатации;

предельныезначения температуры и относительной влажности воздуха, превышение которыхвызывает повреждение шумомера;

длявнешнерегулируемых и программируемых приборов данные по роду и действию внешнихуправляющих и программных сигналов;

методыградуировки шумомера;

видпитания шумомера при испытаниях;

характеристикавхода шумомера для испытательного электрического сигнала (полное сопротивление,диапазон напряжений и т.п.);

электрическоеполное сопротивление микрофона на опорной частоте;

результатыиспытаний временных характеристик шумомера класса точности 0;

результатыопределения показаний шумомера класса точности 0 в зависимости от частоты припостоянном звуковом давлении.

СОДЕРЖАНИЕ
