Настоящий стандарт распространяется на концевые фрезы с цилиндрическим хвостовиком, предназначенные для обработки поверхностей и уступов.
| Обозначение: | ГОСТ 17025-71* |
| Название рус.: | Фрезы концевые с цилиндрическим хвостовиком. Конструкция и размеры |
| Статус: | действующий |
| Заменяет собой: | МН 410-65 МН 409-65 ГОСТ 8237-57 (в части фрез с цилиндрическим хвостовиком) |
| Дата актуализации текста: | 01.01.2009 |
| Дата добавления в базу: | 29.04.2009 |
| Дата введения в действие: | 01.01.1973 |
| Разработан: | Министерство станкостроительной и инструментальной промышленности СССР |
| Утвержден: | Госстандарт СССР (09.06.1971) |
| Опубликован: | Издательство стандартов № 1982<br>ИПК Издательство стандартов № 1998 |
ГОСУДАРСТВЕННЫЙ СТАНДАРТСОЮЗА ССР
| ФРЕЗЫ КОНЦЕВЫЕ С ЦИЛИНДРИЧЕСКИМ ХВОСТОВИКОМ Конструкция и размеры End mills with cylindrical shank. Design and dimensions | ГОСТ |
Дата введения 01.01.73
Настоящий стандартраспространяется на концевые фрезы с цилиндрическим хвостовиком,предназначенные для обработки поверхностей и уступов.
Требованиястандарта в части пп. 1, 2,5,7а, 8 (кроме второгоабзаца), 11являются обязательными, другие требования настоящего стандарта являютсярекомендуемыми.
Вводная часть.(Введена дополнительно, Изм. № 6).
1а. (Исключен,Изм. № 6).
1.Фрезы должны изготовляться двух типов:
1-е нормальнымзубом;
2-е крупнымзубом.
Фрезы каждоготипа изготовляют в двух исполнениях:
А - сцилиндрической ленточкой;
Б - заточенныенаостро.

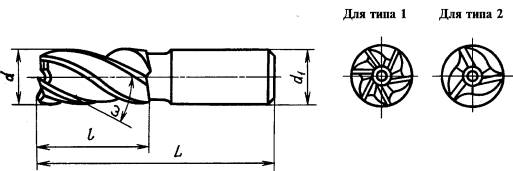

2.Основные размеры фрез должны соответствовать указанным на черт. 1 и в табл. 1.
Черт. 1*
* Черт. 2исключен.
Таблица 1
Размеры в мм
| Фрезы типа 1 | d | d1 | l | L | Число зубьев | ||||||||
| Исполнения А | Исполнения Б | ||||||||||||
| Праворежущие | Леворежущие | Праворежущие | Леворежущие | ||||||||||
| Обозначение | Применяемость | Обозначение | Применяемость | Обозначение | Применяемость | Обозначение | Применяемость | ||||||
| 2220-0164 |
| 2220-0165 |
| 2220-0166 |
| 2220-0167 |
| 2,0 | 4,0 | 7 | 39 | Для фрез типа 1 | 3 |
| 2220-0173 |
| 2220-0174 |
| 2220-0175 |
| 2220-0176 |
| 2,5 | 8 | 40 | |||
| 2220-0001 |
| 2220-0002 |
| 2220-0031 |
| 2220-0135 |
| 3,0 | 4 | ||||
| 2220-0182 |
| 2220-0183 |
| 2220-0184 |
| 2220-0185 |
| 3,5 | 10 | 42 | |||
| 2220-0003 |
| 2220-0004 |
| 2220-0033 |
| 2220-0137 |
| 4,0 | 11 | 43 | |||
| 2220-0005 |
| 2220-0006 |
| 2220-0035 |
| 2220-0139 |
| 5,0 | 5,0 | 13 | 47 | ||
| 2220-0007 |
| 2220-0008 |
| 2220-0037 |
| 2220-0142 |
| 6,0 | 6,0 | 57 | |||
| 2220-0429 |
| 2220-0432 |
| 2220-0039 |
| 2220-0144 |
| 7,0 | 8,0 | 16 | 60 | ||
| 2220-0009 |
| 2220-0010 |
| 2220-0040 |
| 2220-0145 |
| 8,0 | 19 | 63 | |||
| 2220-0433 |
| 2220-0434 |
| 2220-0041 |
| 2220-0146 |
| 9,0 | 10,0 | 69 | |||
| 2220-0011 |
| 2220-0012 |
| 2220-0042 |
| 2220-0147 |
| 10,0 | 22 | 72 | |||
| 2220-0435 |
| 2220-0436 |
| 2220-0043 |
| 2220-0148 |
| 11,0 | 12,0 | 79 | |||
| 2220-0013 |
| 2220-0014 |
| 2220-0044 |
| 2220-0149 |
| 12,0 | 26 | 83 | 5 | ||
| 2220-0015 |
| 2220-0016 |
| 2220-0046 |
| 2220-0152 |
| 14,0 | |||||
| 2220-0017 |
| 2220-0018 |
| 2220-0048 |
| 2220-0154 |
| 16,0 | 16,0 | 32 | 92 | ||
| 2220-0019 |
| 2220-0020 |
| 2220-0050 |
| 2220-0156 |
| 18,0 | 6 | ||||
| 2220-0021 |
| 2220-0022 |
| 2220-0052 |
| 2220-0158 |
| 20,0 | 20,0 | 38 | 104 | ||
| 2220-0208 |
| 2220-0209 |
| 2220-0211 |
| 2220-0212 |
| 22,0 | |||||
| 2220-0217 |
| 2220-0218 |
| 2220-0219 |
| 2220-0221 |
| 25,0 | 25,0 | 45 | 121 | ||
| 2220-0226 |
| 2220-0227 |
| 2220-0228 |
| 2220-0229 |
| 28,0 | |||||
| Фрезы типа 2 |
| ||||||||||||
| 2220-0168 |
| 2220-0169 |
| 2220-0171 |
| 2220-0172 |
| 2,0 | 4,0 | 1 | 39 | Для фрез типа 2 | 2 |
| 2220-0177 |
| 2220-0178 |
| 2220-0179 |
| 2220-0181 |
| 2,5 | 8 | 40 | |||
| 2220-0061 |
| 2220-0062 |
| 2220-0121 |
| 2220-0242 |
| 3,0 | 3 | ||||
| 2220-0186 |
| 2220-0187 |
| 2220-0188 |
| 2220-0189 |
| 3,5 | 10 | 42 | |||
| 2220-0063 |
| 2220-0064 |
| 2220-0123 |
| 2220-0243 |
| 4,0 | 11 | 43 | |||
| 2220-0065 |
| 2220-0066 |
| 2220-0125 |
| 2220-0244 |
| 5,0 | 5,0 | 13 | 47 | ||
| 2220-0067 |
| 2220-0068 |
| 2220-0127 |
| 2220-0245 |
| 6,0 | 6,0 | 57 | |||
| 2220-0235 |
| 2220-0236 |
| 2220-0129 |
| 2220-0539 |
| 7,0 | 8,0 | 16 | 60 | ||
| 2220-0069 |
| 2220-0070 |
| 2220-0130 |
| 2220-0541 |
| 8,0 | 19 | 63 | |||
| 2220-0237 |
| 2220-0238 |
| 2220-0131 |
| 2220-0542 |
| 9,0 | 10,0 | 69 | |||
| 2220-0071 |
| 2220-0072 |
| 2220-0132 |
| 2220-0543 |
| 10,0 | 22 | 72 | |||
| 2220-0239 |
| 2220-0241 |
| 2220-0133 |
| 2220-0544 |
| 11,0 | 12,0 | 79 | |||
| 2220-0073 |
| 2220-0074 |
| 2220-0134 |
| 2220-0545 |
| 12,0 | 26 | 83 | 4 | ||
Примечания:
1. Допускается изготовлять фрезы с диаметромхвостовиков, равным диаметрам рабочей части.
2. Размеры d, l, L соответствуютразмерам фрез 1-го ряда нормальной серии по ИСО 1641-1.
Примерусловного обозначения фрезы диаметром d = 8,0 мм, типа 1, праворежущей,исполнения А:
Фреза 2220-0009 ГОСТ 17025-71
То же,исполнения Б:
Фреза 2220-0040 ГОСТ 17025-71
Примерусловного обозначения фрезы диаметром d = 4,0 мм, типа 2, праворежущей,исполнения А:
Фреза 2220-0063 ГОСТ 17025-71
То же,исполнения Б:
Фреза 2220-0123 ГОСТ 17025-71:
(Измененнаяредакция, Изм. № 3, 4, 6).
2а. (Исключен,Изм. № 3).
3. Фрезыдолжны изготовляться с неравномерным окружным шагом зубьев, указанным на черт.3 и в табл. 3.
Примечание.Допускается изготовление фрез с равномерным окружным шагом.
Черт. 3
Таблица 3*
| Число зубьев z | j1 | j2 | j3 | j4 | j5 | j6 | j7 | j8 |
| 3 | 110° | 123° | 127° | - | - | - | - | - |
| 4 | 90° | 85° | 90° | 95° | - | - | - | - |
| 5 | 68° | 72° | 76° | 68° | 76° | - | - | - |
| 6 | 57° | 63° | 57° | 63° | 57° | 63° |
|
|
* Табл. 2исключена.
4. Фрезы должныизготовляться праворежущими, леворежущие фрезы - по требованию потребителя.
5.Фрезы диаметром до 4 мм изготовляют без торцевых зубьев.
(Измененнаяредакция, Изм. № 3).
6. Уголнаклона стружечных канавок w:
30-35° дляфрез типа 1;
35-45° для фрезтипа 2.
7. Допускаетсяизготовлять фрезы диаметром до 12 мм без шейки.
(Измененнаяредакция, Изм. № 3).
7а.Размеры хвостовиков - по ГОСТ 25334.
(Введендополнительно, Изм. № 1; измененная редакция, Изм. № 6).
8.Центровые отверстия - по ГОСТ 14034.
Допускается посогласованию с потребителем изготовлять фрезы диаметром от 2,0 до 6,0 мм безцентрового отверстия на торце хвостовика.
(Измененнаяредакция, Изм. № 3, 5, 6).
8а.Допускается цилиндрическая выточка со стороны рабочей части или на обоихторцах.
(Введендополнительно, Изм. № 6).
9. Элементыконструкции и геометрические параметры фрез указаны в приложении 1.
10. (Исключен,Изм. № 6).
11.Технические требования - по ГОСТ 17024.
12. Размеры фрез по ИСО 1641-1 приведены вприложении 2.
(Введендополнительно, Изм. № 6).

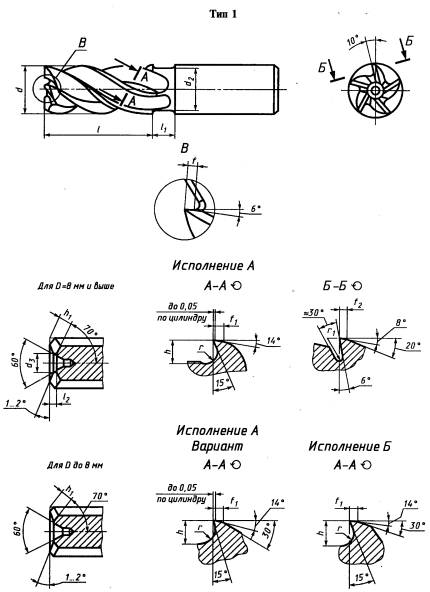

1. Элементыконструкции и геометрические параметры фрез указаны на черт. 1, 2 и в табл. 1,2.
Черт. 1
Таблица 1
мм
| d | l | l1 | l2 | d2 | d3 | z | h | h1 | r | r1 | f | f1 | f2 |
| 2,0 | 7,0 | - | - | - | - | 4 | 0,3 | - | 0,1 | - | - | 0,2 | 0,1 |
| 2,5 | 8,0 | ||||||||||||
| 3,0 | 0,6 | 0,2 | 0,3 | 0,2 | |||||||||
| 3,5 | 10,0 | ||||||||||||
| 4,0 | 11,0 | 0,9 | 0,3 | ||||||||||
| 5,0 | 13,0 | 6,0 | 4,5 | 1,2 | 1,6 | 0,4 | 0,5 | 1.0 | 0,4 | 0,3 | |||
| 6,0 | 8,0 | 5,5 | 1,4 | 0,5 | 0,5 | 0,4 | |||||||
| 7,0 | 16,0 | 6,5 | 1,7 | 1,8 | 0,6 | ||||||||
| 8,0 | 19,0 | 1,0 | 7,5 | 4,0 | 2,0 | 2,0 | 0,7 | 0,8 | 0,7 | 0,5 | |||
| 9,0 | 10,0 | 8,5 | 2,2 | 0,8 | |||||||||
| 10,0 | 22,0 | 9,5 | 4,5 | 2,4 | 2,3 | 1,0 | 1,0 | 1,5 | 1,0 | 0,6 | |||
| 11,0 | 12,0 | 10,5 | 2,5 | 1,2 | |||||||||
| 12,0 | 26,0 | 11,0 | 6,0 | 5 | 2,7 | 2,5 | 1,4 | ||||||
| 14,0 | 2,0 | 6,5 | 3,2 | 3,5 | 1,5 | 1,2 | 0,8 | ||||||
| 16,0 | 32,0 | 15,0 | 3,6 | 4,0 | 1,6 | 1,5 | |||||||
| 18,0 | 2,5 | 7,0 | 6 | 4,0 | 4,1 | ||||||||
| 20,0 | 38,0 | 16,0 | 19,0 | 9,0 | 4,5 | 1,8 | |||||||
| 22,0 | 4,4 | 4,9 | 1,6 | 1,2 | |||||||||
| 25,0 | 45,0 | 20,0 | 4,0 | 24,0 | 10,0 | 5,0 | 5,4 | 2,0 | |||||
| 28,0 | 5,5 | 12,0 | 5,6 | 6,0 | 2,0 |

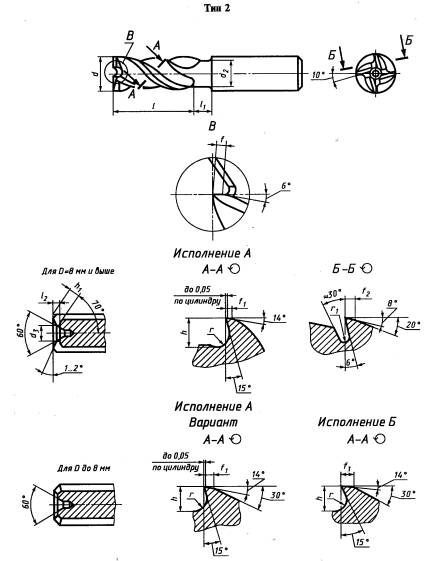

Черт. 2
Таблица 2
мм
| d | l | l1 | l2 | d2 | d3 | z | h | h1 | r | r1 | f | f1 | f2 |
| 2,0 | 7,0 | - | - | - | - | 3 | 0,5 | - | 0,2 | - | - | 0,2 | 0,1 |
| 2,5 | 8,0 | ||||||||||||
| 3,0 | 0,8 | 0,3 | 0,3 | 0,2 | |||||||||
| 3,5 | 10,0 | ||||||||||||
| 4,0 | 11,0 | 1,0 | 0,5 | ||||||||||
| 5,0 | 13,0 | 6,0 | 4,5 | 1,3 | 1,6 | 0,6 | 0,5 | 1,0 | 0,4 | 0,3 | |||
| 6,0 | 8,0 | 5,5 | 1,6 | 0,8 | 0,5 | 0,4 | |||||||
| 7,0 | 16,0 | 6,5 | 1,8 | 1,8 | 0,9 | ||||||||
| 8,0 | 19,0 | 1,0 | 7,5 | 4.0 | 2,1 | 2,0 | 1,0 | 0,8 | 1,0 | 0,7 | 0,5 | ||
| 9,0 | 10,0 | 8,5 | 2,4 | 2,1 | 1,2 | ||||||||
| 10,0 | 22,0 | 9,5 | 4,5 | 2,7 | 2,3 | 1,3 | 1,0 | 1,5 | 1,0 | 0,6 | |||
| 11,0 | 12,0 | 10,5 | 2,8 | 2,4 | 1,4 | ||||||||
| 12,0 | 26,0 | 11,0 | 6,0 | 4 | 3,0 | 2,5 | 1,5 |
ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 4).

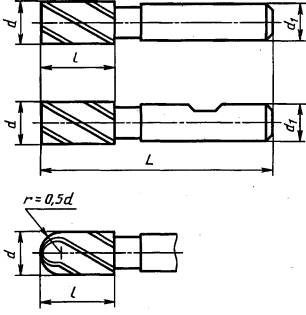

Размеры фрезуказаны на черт. 3 и в табл. 3, 4.
Черт. 3
Таблица 3
мм
| Диапазон диаметров d | Рекомендуемый диаметр d | Диаметр хвостовика d1 | Нормальная серия | Длинная серия | |||||||
| l | L | l | L | ||||||||
| св. | До | Ряд | Ряд | Ряд | |||||||
| 1 | 2 | 1 | 2 | 1 | 2 | ||||||
| 1,90 | 2,36 | 2,0 | - | 4 | 6 | 7 | 39 | 51 | 10 | 42 | 54 |
| 2,36 | 3,00 | 2,5 3,0 | - | 8 | 40 | 52 | 12 | 44 | 56 | ||
| 3,00 | 3,75 | - | 3,5 | 10 | 42 | 54 | 15 | 47 | 59 | ||
| 3,75 | 4,00 | 4,0 | - | 11 | 43 | 55 | 19 | 51 | 63 | ||
| 4,00 | 4,75 | - | 5 | 6 | 45 | 55 | 53 | 63 | |||
| 4,75 | 5,00 | 5,0 | - | 13 | 47 | 57 | 24 | 58 | 68 | ||
| 5,00 | 6,00 | 6,0 | - | 6 | 57 | 68 | |||||
| 6,00 | 7,50 | - | 7,0 | 8 | 10 | 16 | 60 | 66 | 30 | 74 | 80 |
| 7,50 | 8,00 | 8,0 | - | 19 | 63 | 69 | 38 | 82 | 88 | ||
| 8,00 | 9,50 |
| 9,0 | 10 | 69 | 88 | |||||
| 9,50 | 10,00 | 10,0 | - | 13 | 72 | 45 | 95 | ||||
| 10,00 | 11,80 | - | 11,0 | 12 | 79 | 102 | |||||
| 11,80 | 15,00 | 12,0 | 14,0 | 16 | 83 | 53 | 110 | ||||
| 15,00 | 19,00 | 16,0 | 18,0 | 16 | 32 | 92 | 63 | 123 | |||
| 19,00 | 23,00 | 20,0 | 22,0 | 20 | 38 | 104 | 75 | 141 | |||
| 23,60 | 30,00 | 25,0 | 28,0 | 25 | 45 | 121 | 90 | 166 | |||
| 30,00 | 37,60 | 32,0 | 36,0 | 32 | 53 | 133 | 106 | 186 | |||
| 37,50 | 47,50 | 40,0 | 45,0 | 40 | 63 | 155 | 125 | 217 | |||
| 47,50 | 60,00 | 50,0 | 56,0 | 50 | 75 | 177 | 150 | 252 | |||
| 60,00 | 67,00 | 63,0 |
| 50 | 63 | 90 | 192 | 202 | 180 | 282 | 292 |
| 67,00 | 75,00 | 75,0 | 71,0 | 63 | 202 | 292 | |||||
Примечание.Два ряда общей длины фрез Lсоответствуют двум рядам диаметровхвостовиков. Длины Lи l выбраны так, чтобы разность L - l была постоянной, независимо от серии фрез, иравнялась приведенной в табл. 4.
Таблица 4
мм
| Диаметр рабочей части d | L - l | Диаметр рабочей части d | L - l | ||||
| Ряд | Ряд | ||||||
| св. | до | 1 | 2 | св. | до | 1 | 2 |
| 1,9 | 4,0 | 32 | 44 | 19,0 | 23,6 | 66 | |
| 4,0 | 5,0 | 34 | 44 | 23,6 | 30,0 | 76 | |
| 5,0 | 6,0 | 44 | 30,0 | 37,5 | 80 | ||
| 6,0 | 8,0 | 44 | 50 | 37,5 | 47,5 | 92 | |
| 8,0 | 10,0 | 50 | 47,5 | 60,0 | 102 | ||
| 10,00 | 15,0 | 57 | 60,0 | 67,0 | 102 | 112 | |
| 15,0 | 19,0 | 60 | 67,0 | 75,0 | 112 | ||
ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 6).
1. РАЗРАБОТАНИ ВНЕСЕН Министерством станкостроительной и инструментальной промышленностиСССР
РАЗРАБОТЧИКИ
Д.И.Семенченко, канд. техн. наук. Н.И. Минаева; Т.А. Лавренова
2. УТВЕРЖДЕН ИВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов СоветаМинистров СССР от 09.06.71 № 1104
3. Срокпроверки - 2000 г., периодичность проверки - 10 лет
4. Стандартполностью соответствует СТ СЭВ 109-79
5. ВЗАМЕН ГОСТ8237-57 в части фрез с цилиндрическим хвостовиком, МН 409-65, МН 410-65
6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
| ГОСТ 14034-74 | |
| ГОСТ 17024-82 | |
| ГОСТ 25334-94 | |
| ИСО 1641-1-78 | 2, 12 |
7.Ограничение срока действия снято Постановлением Госстандарта от 25.03.82 № 1232
8. ПЕРЕИЗДАНИЕ(март 1998 г.) с Изменениями № 1, 2, 3, 4, 5, 6, утвержденными в феврале 1973г., январе 1977 г., марте 1982 г., апреле 1985 г., марте 1991 г., сентябре 1995г. (ИУС 2-73, 2-77, 6-82, 7-85, 6-91, 12-95)
