ГОСТ 16483.2-70* «Древесина. Методы определения условного предела прочности при местном смятии поперек волокон»

Настоящий стандарт распространяется на древесину и устанавливает метод определения условного предела прочности при местном смятии поперек волокон в радиальном и тангентальном направлениях.

Обозначение: ГОСТ 16483.2-70*
Название рус.: Древесина. Методы определения условного предела прочности при местном смятии поперек волокон
Статус: действующий
Заменяет собой: ГОСТ 11492-65 «Древесина. Методы определения предела прочности при сжатии» (в части раздела Г)
Дата актуализации текста: 01.10.2008
Дата добавления в базу: 01.02.2009
Дата введения в действие: 01.01.1971
Утвержден: Госстандарт СССР (09.12.1970)
Опубликован: Издательство стандартов № 1986<br>ИПК Издательство стандартов № 1999

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДРЕВЕСИНА

ОТБОР ОБРАЗЦОВ И МЕТОДЫ ИСПЫТАНИЙ

ГОСТ 16483.2-70*
(СТ СЭВ 389-76)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ДРЕВЕСИНА

Метод определения условного предела прочности при местном смятии поперек волокон

Wood. Method for determination of conventional ultimate strength in local compression perpendicular to grain

ГОСТ
16483.2-70*

(CT СЭВ 389-76)

Взамен
ГОСТ 11492-65

в части разд. Г

ПостановлениемГосударственного комитета стандартов Совета Министров СССР от 9 декабря 1970 г.№ 1723 срок введения установлен

с01.01.71

ПостановлениемГосстандарта от 30.05.83 № 2393 срок действия продлен

до01.01.89

Несоблюдениестандарта преследуется по закону

Настоящий стандарт распространяется на древесину иустанавливает метод определения условного предела прочности при местном смятиипоперек волокон в радиальном и тангентальном направлениях.

(Измененная редакция, Изм. №1, 3).

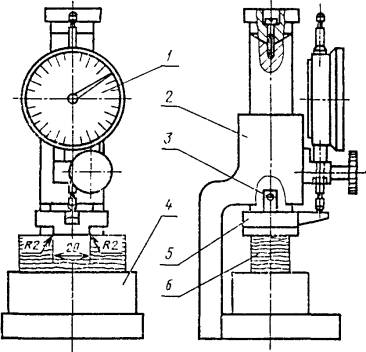

1 - индикатор; 2 -корпус; 3 - шток; 4 - подставка; 5 - съемный пуансон; 6 - образец

Черт. 1

1. АППАРАТУРА И МАТЕРИАЛЫ

1.1. Для определения предела прочности при испытаниина местное смятие поперек волокон, должны применяться следующие аппаратура и материалы:

испытательная машина по ГОСТ 7855-74 с погрешностьюизмерения нагрузки не более 1 %;

штангенциркуль по ГОСТ 166-80 с погрешностьюизмерения не более 0,1 мм;

приспособление к испытательной машине со съемнымпуансоном и индикатором часового типа по ГОСТ577-68 с погрешностью измерения не более 0,01 мм (черт. 1);

аппаратура и материалы для определения влажностидревесины по ГОСТ16483.7-71.

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.1. Образцы изготовляют в форме прямоугольнойпризмы с основанием 20´20 мм и длиной вдоль волокон60 мм.

Если годичные слои имеют ширину более 4 мм, размерыпоперечного сечения должны быть увеличены так, чтобы образец включал не менее 5слоев.

(Измененнаяредакция, Изм. № 1, 2).

2.2. Точность изготовления, влажность и количествообразцов для каждого направления приложения нагрузки должны соответствоватьГОСТ 16483.0-78.

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. На середине длины образца измеряют спогрешностью не более 0,1 мм ширину образца b в тангентальном направлениипри радиальном смятии или в радиальном направлении при тангентальном смятии.

3.2. Образец помещают в машину тангентальной илирадиальной поверхностью кверху и нагружают через пуансон в соответствии с черт.1.

Постоянная скорость нагружения или постояннаяскорость перемещения нагружающей головки машины должна быть такой, чтобыусловный предел прочности был достигнут через (1,5±0,5) мин после началанагружения.

При использовании машины с электромеханическимприводом допускается проводить испытания с равномерной скоростью нагружения(1000±200) Н/мин при условии достижения в указанный интервал времени нагрузки,соответствующей условному пределу прочности образца при местном смятии поперекволокон.

(Измененнаяредакция, Изм. № 2, 3).

3.3. Через каждые 200 Н для мягких пород и через 400Н для твердых пород измеряют с погрешностью не более 0,01 мм деформациюобразца. Испытание продолжают до превышения условного предела прочности, чтохарактеризуется резким увеличением деформации.

3.4. После испытаний определяют влажность образцов всоответствии с ГОСТ 16483.7-71. В качествепробы на влажность берут среднюю часть образца длиной 30 мм с отпечаткомпуансона. Для определения средней влажности партии образцов допускаетсяотбирать каждый пятый образец, но не менее 3.

4. ПОДСЧЕТ РЕЗУЛЬТАТОВ ИСПЫТАНИЙ

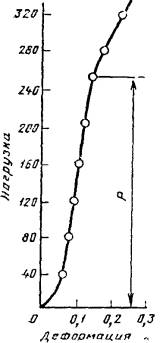

4.1. Для определения нагрузки по результатамизмерений вычерчивают диаграмму смятия поперек волокон, подобную изображеннойна черт. 2.За нагрузку Р принимают ординатуточки перехода прямолинейного или близкого к прямолинейному участка диаграммы вявно криволинейный. Масштаб диаграммы по оси ординат должен быть не менее 50Н/мм, чтобы обеспечить определение нагрузки Рс погрешностью не более 50 Н.

Черт. 2

4.2. Условный предел прочности в тангентальном (stWy) или радиальном (srWy) направлениях в МПа при влажности в моментиспытания вычисляют по формулам

 или

где Р - нагрузка,соответствующая при местном смятии поперек волокон условному пределу прочностив тангентальном или радиальном направлениях, Н;

а - ширина образца, мм;

18 - средняя ширина опорной поверхности пуансона,мм.

Результат вычисляют с округлением до 0,1 МПа.

(Измененнаяредакция, Изм. № 1).

4.3. Условный предел прочности образцов с влажностьюот 11 до 13 % пересчитывают на влажность 12 % с округлением до 0,1 МПа поформуле

где а -поправочный коэффициент на влажность, равный 0,035 для всех пород;

W - влажность образца, %.

Условный предел прочности образной с влажностью,равной или больше предела гигроскопичности, пересчитывают на влажность 12 % сокруглением до 0,1 МПа по формуле

где К -коэффициент пересчета, равный 1,67 - для лиственных пород при обоихнаправлениях смятия и хвойных пород при радиальном смятии и 2,46 - для хвойныхпород при тангентальном смятии.

(Измененнаяредакция, Изм. № 1).

4.4. Исключен (Измененнаяредакция, Изм. №3).

4.5. Статистическую обработку опытных данныхвыполняют по ГОСТ 16483.0-78.

4.6. Результаты измерений и расчетов записывают впротокол испытаний (см. рекомендуемое приложение).

(Измененнаяредакция, Изм. № 1).


ПРИЛОЖЕНИЕ

Рекомендуемое

ПРОТОКОЛ
испытаний древесины на местное смятие поперек волокон

Порода_____________________________Температура воздуха, °С______________________

Смятие_____________________________Степень насыщенности воздуха, % _____________

Скорость нагружения, Н/мин

Маркировка

образцов

Размеры образов,

мм

Площадь смятия F, мм2

Деформация в мм, при нагрузке в Н

Влажность

образцов, % W

Условный предел прочности, МПа

Примечание

для мягких пород

222

400

600

800

1000

1200

1400

1600

1800

2000

2200

Ширина a

Длина l

для твердых пород

400

800

1200

1600

2000

2400

2800

3200

3600

4000

4400

sWy

s12 (s15)

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19





































«___»___________19___г.                                                                                                                                                     Подпись_______

(Измененнаяредакция, Изм. № 1,3).
