ГОСТ 15539-81* «Устройства грузозахватные для производственной тары. Типы»

Стандарт распространяется на грузозахватные устройства грузоподъемностью от 0,1 до 3,2 т включительно, предназначенные для механизированного перемещения грузов в производственной таре типа 1 исполнений 1-4, типа 2 по ГОСТ 14861 и поддонах по ГОСТ 9570 и ГОСТ 9078 подъемно-транспортными машинами и механизмами прерывного действия общего назначения.
Стандарт не распространяется на специальные грузозахватные устройства для других видов тарно-штучных грузов.

Обозначение:	ГОСТ 15539-81*
Название рус.:	Устройства грузозахватные для производственной тары. Типы
Статус:	действующий
Заменяет собой:	ГОСТ 15539-75
Дата актуализации текста:	01.10.2008
Дата добавления в базу:	01.02.2009
Дата введения в действие:	01.01.1982
Разработан:	Министерство автомобильного и сельскохозяйственного машиностроения СССР
Утвержден:	Госстандарт СССР (12.02.1981)
Опубликован:	ИПК Издательство стандартов № 1999<br>Издательство стандартов № 1981

ГОСТ 15539-81

МЕЖГОСУДАРСТВЕННЫЙСТАНДАРТ

УСТРОЙСТВА ГРУЗОЗАХВАТНЫЕ
ДЛЯ ПРОИЗВОДСТВЕННОЙ ТАРЫ

ТИПЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

УСТРОЙСТВА ГРУЗОЗАХВАТНЫЕ ДЛЯ ПРОИЗВОДСТВЕННОЙ ТАРЫ

Типы

Grapples for industrial containers. Types

ГОСТ 15539-81

Дата введения 01.01.82

1. Настоящийстандарт распространяется на грузозахватные устройства грузоподъемностью от 0,1до 3,2 т включительно, предназначенные для механизированного перемещения грузовв производственной таре типа 1 исполнений 1 - 4, типа 2 по ГОСТ 14861 и поддонах по ГОСТ 9570 и ГОСТ 9078 подъемно-транспортными машинами и механизмамипрерывного действия общего назначения.

Стандарт не распространяется наспециальные грузозахватные устройства для других видов тарно-штучных грузов.

Все требования настоящегостандарта являются обязательными, за исключением требований приложений 1 - 4.

(Измененная редакция, Изм. №1, 2).

2. Стандарт устанавливает четыретипа грузозахватных устройств:

1 - с лапами;

2 - с вилами;

3 - рычажно-клещевые;

4 - с крюками.

3. Основные параметры и размерыгрузозахватных устройств типа 1 должны соответствовать указанным на черт. 1 ив табл. 1и 3.

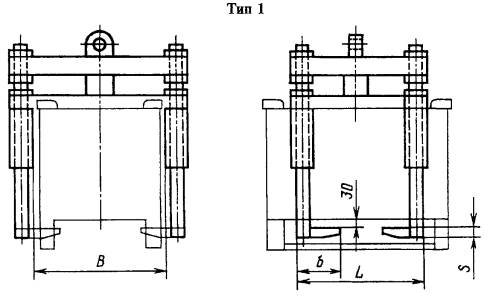

Черт. 1

Примечание. Чертеж не определяет конструкцию грузозахватныхустройств.

Таблица 1

Размеры, мм

L	В	Грузоподъемность, т	Масса, кг, не более
400	450	0,05; 0,10; 0,16; 0,25; 0,50	103
450	670	0,25; 0,50; 1,00	207
670	850	0,25; 0,50; 1,00; 2,00; 3,20	400
670	1060	0,25; 0,50; 1,00; 2,00; 3,20	400
710	1300	2,00; 3,20	400
1000	1060	0,50; 1,00; 2,00; 3,20
1000	1250	0,50; 1,00; 2,00; 3,20

Примерусловного обозначения грузозахватного устройства типа 1 с L = 400мм, В = 450 мм, грузоподъемностью 0,50 т:

Устройствогрузозахватное 1-40-45-0,50 ГОСТ 15539-81

4. Основные параметры и размеры грузозахватныхустройств типа 2 должны соответствовать указанным на черт. 2 и в табл. 2 и3.

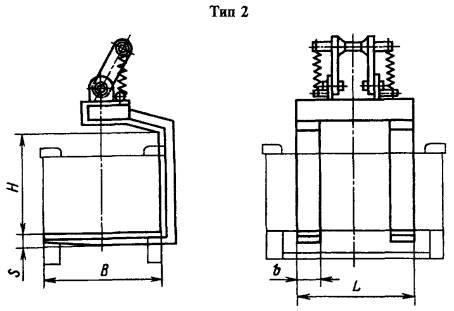

Черт. 2

Примечание. Чертеж не определяет конструкцию грузозахватныхустройств.

Таблица2

Размеры, мм

L	В	H	Грузоподъемность, т	Масса, кг, не более
L	В	H	Грузоподъемность, т	Тип 2	Тип 3
400	400	360	0,05; 0,10; 0,16; 0,25; 0,50	47	49
		450
		560
450	600	560	0,25; 0,50; 1,00	117	99
		710
		900
		1120
		1250
670	800	560	0,25; 0,50; 1,00; 2,00; 3,20	350
		710
		900
		1120
	1000	710
		900
		1120
		1250
710	1200	1400	2,00; 3,20
1000	1000	710	0,50; 1,00; 2,00; 3,20
		900
		1120
		1250

Таблица 3

Грузоподъемность, т	S, мм, не более	b, мм, не более
0,05 - 0,25	30	80
0,50	30	120
1,00	40	120
2,00	40	150
3,20	50	150

Примерусловного обозначения грузозахватного устройства типа 2 с L = 450мм, В = 600 мм, Н = 560 мм и грузоподъемностью 0,25 т:

Устройствогрузозахватное 2-45-60-56-0,25 ГОСТ 15539-81

3, 4. (Измененная редакция,Изм. № 1, 2).

5. Основные параметры и размерыгрузозахватных устройств типа 3 должны соответствовать указанным на черт. 3 ив табл. 2и 3.

^* В рабочем положении.

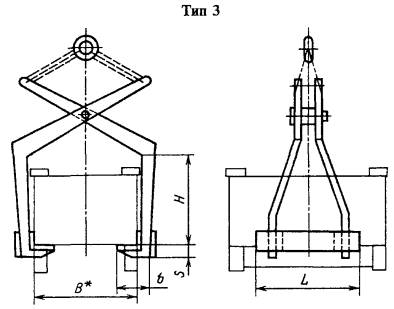

Черт. 3

Примечание. Чертеж не определяет конструкцию грузозахватныхустройств.

Пример условного обозначения грузозахватного устройства типа 3 с L = 450 мм, В =600 мм, H = 900мм и грузоподъемностью 0,50 т:

Устройствогрузозахватное 3-45-60-90-0,50 ГОСТ 15539-81

6. Основные параметры и размерыгрузозахватных устройств типа 4 должны соответствовать указанным на черт. 4 ив табл. 4.

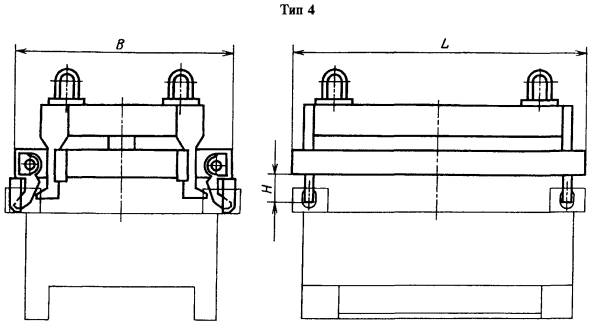

Черт. 4

Примечание. Чертеж не определяет конструкцию грузозахватныхустройств.

Таблица 4

Размеры, мм

L	В	Н, не менее	Грузоподъемность, т	Масса, кг, не более
600	400	100	0,05; 0,10; 0,16; 0,25; 0,50	40
800	600		0,25; 0,50; 1,00	90
1000	800		0,25; 0,50; 1,00; 2,00	117
1200	1000		0,25; 0,50; 1,00; 2,00; 3,20	200
1600	1000		0,25; 0,50; 1,00; 2,00; 3,20	200

Примерусловного обозначения грузозахватного устройства типа 4 с L =1200 мм, В = 1000 мм и грузоподъемностью 1,00 т:

Устройствогрузозахватное 4-120-100-1,00 ГОСТ 15539-81

(Измененная редакция, Изм. №1, 2).

7. Таблицы применениягрузозахватных устройств для тары и поддонов даны в приложениях 1 - 4.

ПРИЛОЖЕНИЕ 1

Справочное

Применение грузозахватных устройств типа 1 длятары и поддонов

Размеры, мм

Грузоподъемность, т	Устройство грузозахватное		Тара типа 1 исполнений 1 - 4 по ГОСТ 14861		Тара типа 2 по ГОСТ 14861		Поддон ящичный и стоечный по ГОСТ 9570
Грузоподъемность, т	L	В	L	В	L	В	L	В
0,05	400	450	600	400	600	400	-	-
0,10
0,16
0,25
0,50
0,25	450	670	800	600	800	600	-	-
0,50
1,00
0,25
0,50								835
1,00	670	850	1000	800	10000	800	1240	840
2,00
3,20
0,25	670	1060	1200	800	1200	800	-	-
0,50
1,00
2,00
3,20
2,00	710	1300	-	-	-	-	1840	1240
3,20	710	1300	-	-	-	-	1640	1240
0,50	1000	1060	1600	1000	1600	1000	-	-
1,00
2,00
3,20
1,00	1000	1250	1600	1200	1600	1200	-	-
2,00
3,20

ПРИЛОЖЕНИЕ 2

Справочное

Применение грузозахватных устройств типа 2 длятары и поддонов

Размеры, мм

Грузоподъемность, т	Устройство грузозахватное		Тара типа 1 исполнений 1 - 4 по ГОСТ 14861		Тара типа 2 по ГОСТ 14861		Поддон ящичный и стоечный по ГОСТ 9570		Поддон плоский по ГОСТ 9078
Грузоподъемность, т	L	B	L	В	L	В	L	В	L	В
0,05	400	400	600	400	600	400	-	-	-	-
0,10
0,16
0,25
0,50
0,25	450	600	800	600	800	600	-	-	-	-
0,50
1,00
0,25
0,50
1,00	670	800	1000	800	1000	800	1240	835	1200	800
2,00			1200		1200			840		1000
3,20
0,25	670	1000	1200	1000	1200	1000	1240	1040	-	-
0,50
1,00
2,00
3,20
2,00	710	1200	-	-	-	-	1640	1240	1600	1200
3,20	710	1200	-	-	-	-	1840	1240	1800	1200
0,50	1000	1000	1600	1000	1600	1000	-	-	-	-
1,00
2,00
3,20

ПРИЛОЖЕНИЕ 3

Справочное

Применение грузозахватных устройств типа 3 днятары и поддонов

Размеры, мм

Грузоподъемность, т	Устройство грузозахватное		Тара типа 1 исполнений 1 - 4 по ГОСТ 14861		Тара типа 2 по ГОСТ 14861		Поддон ящичный и стоечный по ГОСТ 9570		Поддон плоский по ГОСТ 9078
Грузоподъемность, т	L	В	L	В	L	В	L	В	L	В
0,05	400	400	600	400	600	400	-	-	-	-
0,10
0,16
0,25
0,50
0,25	450	600	800	600	800	600	-	-	-	-
0,50
1,00
0,25	670	800
0,50			1000		1000			835		800
1,00			1200	800	1200	800	1240	840	1200	1000
2,00
3,20
0,25	670	1000	1200	1000	1200	1000	1240	1040	-	-
0,50
1,00
2,00
3,20
2,00	710	1200	-	-	-	-	1640		1600
3,20	710	1200	-	-	-	-	1840	1240	1800	1200
0,50	1000	1000	1600	1000	1600	1000	-	-	-	-
1,00
2,00
3,20

ПРИЛОЖЕНИЕ 4

Справочное

Применение грузозахватных устройств типа 4 днятары

Размеры, мм

Грузоподъемность, т	Устройство грузозахватное		Тара типа 1 исполнений 1 - 4 по ГОСТ 14861		Тара типа 2 по ГОСТ 14861
Грузоподъемность, т	L	B, не менее	L₁, не более	B₁, не более	L₁, не более	B₁, не более
0,05	600	400	620	420	620	420
0,10
0,16
0,25
0,50
0,25	800	600	840	640	840	640
0,50
1,00
0,25	1000	800	1040	840	1040	840
0,50
1,00
2,00
0,25
0,50
1,00	1200		1240		1240
2,00	1600		1640		1640
3,20		1000		1040		1040

ПРИЛОЖЕНИЯ 1 - 4. (Измененнаяредакция, Изм. № 2).

ИНФОРМАЦИОННЫЕДАННЫЕ

1.РАЗРАБОТАН И ВНЕСЕН Министерством автомобильного и сельскохозяйственногомашиностроения СССР

РАЗРАБОТЧИКИ

Р.Д. Антипов, Р.Д. Серова, Б.В. Зубов, Е.М. Земсков, С.Г.Новикова, В.И. Лагункова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПостановлениемГосударственного комитета СССР по стандартам от 12.02.81 № 671

3. ВЗАМЕН ГОСТ15539-75

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта, приложения
ГОСТ 9078-84	1; приложения 2, приложения 3
ГОСТ 9570-84	1; приложения 1-3
ГОСТ 14861-91	1; приложения 1-4

5. Ограничениесрока действия снято Постановлением Госстандарта от 09.07.91 № 1232

6.ПЕРЕИЗДАНИЕ (февраль 1999 г.) с Изменениями № 1, 2, утвержденными в октябре1986 г., июле 1991 г. (ИУС 1-87, 10-91)
